• Расчет расширительного бака для отопления

Как известно, подавляющее большинство веществ в природе обладает свойством расширяться с повышением температуры. Соответствующей характеристикой служит коэффициент теплового расширения, отображающий изменение объема среды либо линейных размеров тела при нагреве на 1 °С в условиях постоянного давления (в первом случае говорят о коэффициенте теплового объемного, во втором – линейного расширения).

Рис. 1. Зависимость объема воды от температуры



Коэффициент температурного расширения воды

С увеличением температуры коэффициент объемного теплового расширения воды изменяется неравномерно (рис. 1): в диапазоне от 0 до 4 °С объем воды и вовсе уменьшается (эта особенность играет важную роль в природных водоемах), при дальнейшем нагреве значение коэффициента меняется так, как показано в табл. 1.

Таблица 1

Температура воды, °C	Коэффициент объемного теплового расширения, К-1
5–10	0,53·10-4
10–20	1,50·10-4
20–40	3,02·10-4
40–60	4,58·10-4
60–80	5,87·10-4

Вот, что это означает на практике. Примерный объем воды в системе отопления индивидуального дома тепловой мощностью 30 кВт составляет 450 л (в ориентировочных расчетах допускается принять 15 л/кВт). В табл. 2 приведены расчеты, показывающие, что при нагреве с 5 до 80 °C увеличение этого объема составит порядка 13 л.

Таблица 2

Температура воды, °C	Коэффициент объемного теплового расширения, К-1	Увеличение объема, л
5–10	0,53·10–4	0,119
11–20	1,50·10–4	0,675
21–40	3,02·10–4	2,718
41–60	4,58·10–4	4,122
61–80	5,87·10-4	5,283
		Итого: 12,917 (2,87 %)

Чтобы принять дополнительный объем жидкости, образующийся при ее нагревании, систему отопления оснащают расширительным баком (экспанзоматом). Раньше в этом качестве широко использовались открытые (с доступом атмосферного воздуха) резервуары, размещаемые в верхней точке системы – как правило, на чердаке дома. Такое решение, хотя применяется и сегодня, не соответствует современным требованиям к элементам отопительных систем, и предпочтение отдано мембранному расширительному баку: его можно устанавливать в любом месте дома (в том числе – непосредственно в котельной), в нем не происходит попадания кислорода в теплоноситель (т.е. исключается основной фактор коррозии оборудования), а рабочая жидкость не теряется из-за испарения.

Если в открытой системе отопления тепловое расширение воды приводит к увеличению ее объема с перемещением образующегося «излишка» в расширительный бак, то в замкнутом трубопроводе результатом окажется повышение давления.

Значение Δp прямо пропорционально коэффициенту теплового расширения и обратно пропорциональна коэффициенту объемного сжатия воды (зависит от давления, в диапазоне 1–25 бар – 49,51∙10^-11 Па, в гидравлических расчетах принимают равным 4,9 ∙10^-10 Па):

Δp = β_t • Δt / β_v, Па.

Представленные в табл. 3 результаты расчетов показывают, каким значительным является увеличение давления при нагреве воды на 75 °C в замкнутом трубопроводе – в разы выше давления разрушения полнобиметаллического радиатора, не говоря уже о других элементах отопительной системы. Поправка на деформацию труб и оборудования уменьшит это значение, но не изменит ситуации кардинально.

Таблица 3

Температура воды, °C	Коэффициент объемного теплового расширения, К-1	Увеличение давления, бар (1 бар = 0,1 МПа)
5–10	0,53·10-4	5,41
11–20	1,50·10-4	30,61
21–40	3,02·10-4	123,26
41–60	4,58·10-4	186,93
61–80	5,87·10-4	239,59
		Итого: 346,21



Конструкция расширительных баков

Помимо обязательности расширительного бака, полученные цифры показывают важность его правильного подбора (при недостаточном объеме неизбежно разрушение мембраны), а также необходимость компенсации теплового расширения воды в замкнутом трубопроводе даже при относительно небольшом перепаде температур. Например, аварийная ситуация может возникнуть в системе холодного водоснабжения квартиры при самопроизвольном нагреве поступившей воды до комнатной температуры и закрытом кране на вводе.

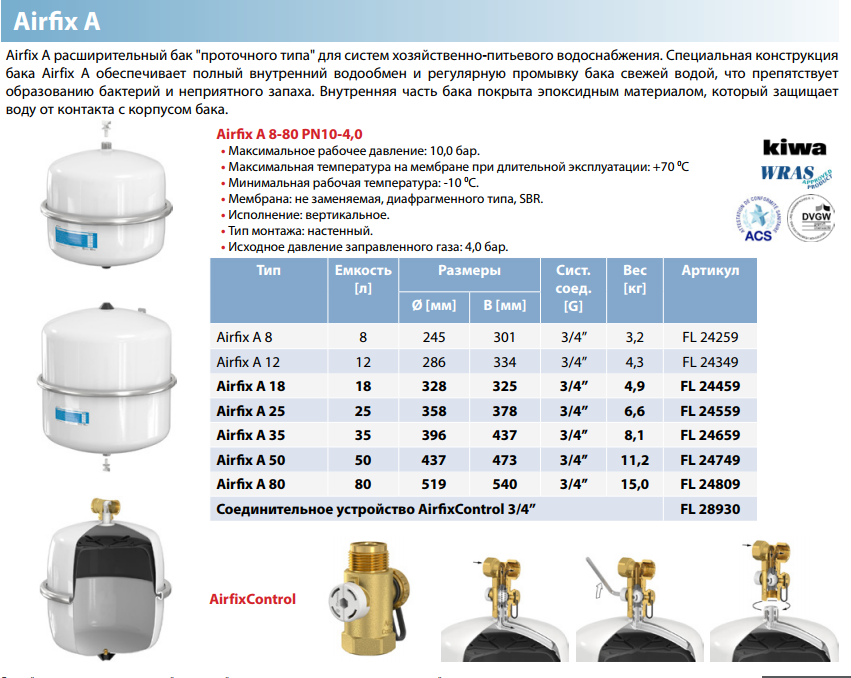

Существуют две основные конструкции мембранных расширительных баков. Наиболее простая – с диафрагменной (лепестковой) мембраной, наглухо зафиксированной в месте соединения полукорпусов. Такие модели имеют меньшую стоимость и применяются достаточно широко, однако обладают недостатками, основные из которых – контакт теплоносителя с материалом корпуса и невозможность ремонта при повреждении мембраны. Баки второго типа оборудуется сменной мембраной – баллонной либо сферической, помещаемой в корпус через горловину с фланцем (

рис. 2). Они ремонтопригодны, исключают коррозию металлических стенок от соприкосновения с рабочей средой, характеризуются более полным заполнением внутреннего пространства корпуса (полезный объем), чем экспанзоматы с диафрагменной мембраной.

Pис. 2. Конструкция расширительных баков со сменной мембранойVRV

Принцип работы у мембранных баков обоих типов одинаковый: внутренний объем резервуара разделен эластичной перегородкой на две полости – воздушную и водяную. При нагреве жидкости в системе и увеличении ее объема происходит заполнение водяной полости с растяжением мембраны и сжатием газа (воздуха или азота) в пространстве между ней и корпусом. При остывании теплоносителя имеют место обратные процессы – сжатие жидкости и мембраны, расширение газа.

Давление воздушной подушки настраивается таким образом, чтобы при неработающей системе отопления статическое давление теплоносителя в ней было компенсировано, и мембрана находилась в равновесном состоянии (подробнее читайте в статье о расчете и размещении мембранного бака). Обычно в продажу мембранные расширительные баки поступают с предварительно настроенным давлением в 1,5 бара. Для возможности регулирования и поддержания предварительного давления мембранный бак оснащают ниппелем.

Материалами для изготовления мембран в настоящее время служат различные эластомеры – натуральная каучуковая (используется при изготовлении баков для холодного водоснабжения) и синтетическая резина – бутиловая, стирол-бутадиеновая (SBR), нитрил-бутадиеновая (NBR), а также этилен-пропилен-диен-мономер (EPDM), хорошо зарекомендовавший себя в инженерных системах различного назначения. Мембраны из EPDM эластичны, термостойки, гигиеничны и долговечны (ресурс оценивается в 100 тыс. циклов динамического нагружения), поэтому широко применяются в баках для отопления и водоснабжения, включая питьевое. В нормально работающих системах отопления мембраны экспанзоматов не подвержены резким динамическим воздействиям (изменение объема теплоносителя происходит достаточно плавно), поэтому основными требования к ним являются термическая стойкость и долговечность. EPDM как нельзя лучше отвечает этим критериям.

Производство мембран расширительных баков нормируются европейским стандартом DIN 4807-3 «Расширительные емкости, мембраны из эластомеров для расширительных баков.

Технические требования и испытания» (Expansion vessels; elastomer membranes; requirements and testing).

На рис. 3 показаны сменные мембраны из EPDM. Их крепление к фланцу бака осуществляется с помощью контрфланца с приваренным присоединительным штуцером и дырчатым рассекателем струи по центру. В случае порыва мембраны (если такое все же произошло) ее несложно извлечь, чтобы заменить на новую или отремонтировать (повреждение можно заклеить самостоятельно или обратиться в ближайший шиномонтаж для вулканизации).

Рис. 3. Сменные EPDM-мембраны для расширительных баков

Корпус мембранного расширительного бака, как правило, изготавливают из пластичной углеродистой стали методом холодной глубокой штамповки с последующей покраской эпоксидной эмалью. Внутреннюю поверхность экспанзоматов со сменной мембраной обычно не окрашивают, и чтобы исключить риск ее коррозии при выпадении конденсата, в воздушную полость на заводе закачивают химически нейтральный азот.

Как правило, вертикальные баки емкостью от 50 л оборудуют опорами-ножками для напольной установки. Модели меньшего объема (обычно – до 35 л включительно) подвешивают непосредственно на трубопровод или крепят к стене с помощью специальных кронштейнов (консолей).

В табл. 4 приведены характеристики мембранных расширительных баков VALTEC VRV.

Таблица 4. Технические характеристики расширительных баков VALTEC

Характеристика	Значение
Рабочая температура, °С	От –10 до +100
Максимальное рабочее давление, бар	5
Заводское давление газовой камеры (преднастройка), бар	1,5
Материал корпуса	Сталь углеродистая с окраской эпоксидным полиэстером красного цвета
Материал мембраны	EPDM
Тип мембраны	Сменная
Срок службы при соблюдении паспортных условий эксплуатации, лет	25

Удобный монтаж экспанзоматов в системах мощностью до 44 кВт обеспечивает группа безопасности расширительного бака VT. 495 (рис. 4), представляющая собой полую стальную оцинкованную консоль с фланцем для крепления к стене и предустановленным комплектом сантехнических устройств из предохранительного клапана, автоматического воздухоотводчика и манометра. Имеются также два резьбовых патрубка – для подключения группы к системе и подсоединения расширительного бака. Габариты консольной группы безопасности позволяют подвешивать непосредственно к ней расширительные баки размером до 50 л включительно.

Рис. 4. Группа безопасности расширительного бака VT.495

Важным и полезным аксессуаром для расширительных баков систем отопления и ГВС является также разъемный сгон-отсекатель VT.538, позволяющий отсоединять мембранные баки от трубопровода без его опорожнения.



Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

Распечатать статью:
Расчет расширительного бака для отопления

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Расчет мембранного расширительного бака в Excel

Опубликовано вс, 06/17/2007 – 17:38 пользователем editor



РАСЧЕТ МЕМБРАННЫХ РАСШИРИТЕЛЬНЫХ БАКОВ (СИСТЕМА ОТОПЛЕНИЯ)

      Для определения рабочего объема мембранного расширительного бака необходимо определить суммарный объем системы отопления VL сложением водяных объемов котла, отопительных приборов и трубопроводов.
Написана на Excel.


Ориентировочные значения содержания воды в системах отопления



Вид отопительных приборов	Объем системы, литр/кВт
Конвекторы	7,0
Радиаторы	10,5
Греющие поверхности, совмещенные со строительными конструкциями (теплые полы)	17,0



Объем расширительного бака V = (VL x E) / D, где

VL – емкость расширительной системы (емкость котла, всех труб и аккумуляторов тепла, если есть)
Е – коэффициент расширения жидкости, %
D – эффективность мембранного расширительного бака

1. Однако емкость системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу – 1КW = 15 л.
Например: мощность котла для коттеджа 30 кВт, тогда емкость системы отопления (без теплоаккумулятора) VL = 15 х 30 = 450 л.

2. Расширение жидкости – 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С (данные достаточно точные и неопасные)

      Если в системе в качестве теплоносителя используется этиленгликоль (тосол), то приблизительный расчет коэффициента расширения можно произвести по следующей формуле:
этиленгликоль
10% – 4% х 1,1 = 4,4%
20% – 4% х 1,2 = 4,8% и т.д.;

эффективность мембранного расширительного бака D = (PV – PS) / (PV + 1), где

РV – максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар;
PS – давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)
Например: площадь коттеджа составляет 300 м², высота системы 5м, мощность котла 30 кВт, объем теплоаккумулятора 1000 л; тогда объем необходимого расширительного бака составит:
VL = 30 х 15 + 1000 = 1450 л.
PV = 2,5 бар; PS = 0,5 бар;
D = (2,5 – 0,5)/(2,5+1) = 0,57
V = 1450 х 0,04/0,57 = 101,75

Выбираем расширительный мембранный бак 110 л, давление зарядки 0,5 бар



Коэффициент увеличения объема воды/водогликолевой смеси в зависимости от температуры



Т, °С

Содержание гликоля, %

	0	10	20	30	40	50	70	90
0	0,00013	0,0032	0,0064	0,0096	0,0128	0,0160	0,0224	0,0288
10	0,00027	0,0034	0,0066	0,0098	0,0130	0,0162	0,0226	0,0290
20	0,00177	0,0048	0,0080	0,0112	0,0144	0,0176	0,0240	0,0304
30	0,00435	0,0074	0,0106	0,0138	0,0170	0,0202	0,0266	0,0330
40	0,0078	0,0109	0,0141	0,0173	0,0205	0,0237	0,0301	0,0365
50	0,0121	0,0151	0,0183	0,0215	0,0247	0,0279	0,0343	0,0407
60	0,0171	0,0201	0,0232	0,0263	0,0294	0,0325	0,0387	0,0449
70	0,0227	0,0258	0,0288	0,0318	0,0348	0,0378	0,0438	0,0498
80	0,0290	0,0320	0,0349	0,0378	0,0407	0,0436	0,0494	0,0552
90	0,0359	0,0389	0,0417	0,0445	0,0473	0,0501	0,0557	0,0613
100	0,0434	0,0465	0,0491	0,0517	0,0543	0,0569	0,0621	0,0729



Вы можете скачать программу расчета по ссылке ниже:

Расширительный мембранный бак. xls

Язык Русский

Расчетные формулы расширительного бака – оборудование

Расширительные баки являются необходимой частью всех закрытых гидравлических систем для контроля как минимального, так и максимального давления во всей системе. Расширительные баки предусмотрены в закрытых гидравлических системах, чтобы (1) принимать изменения объема воды в системе по мере изменения плотности воды в зависимости от температуры, чтобы поддерживать давление в системе ниже пределов номинального давления оборудования и компонентов системы трубопроводов. Кроме того, (2) поддерживайте положительное манометрическое давление во всех частях системы, чтобы предотвратить утечку воздуха в систему. (3) Поддерживайте достаточное давление во всех частях системы для предотвращения закипания, включая кавитацию в регулирующих клапанах и подобных сужениях. (4) Поддерживать требуемый чистый положительный напор на всасывании (NPSHR) на всасывании насосов.

Расширительный бак-баллон

Последние два пункта обычно применимы только к высокотемпературным (примерно выше 210°F [99°C]) системам горячего водоснабжения. Для большинства приложений HVAC необходимо учитывать только первые два пункта.

1 Стили танков

2 Формулы размеров

Типы баков

Существует четыре основных типа расширительных баков:

Вентилируемые или открытые стальные баки

Поскольку открытые баки вентилируются, они должны располагаться в самой высокой точке системы. Температура воды не может превышать 212°F (100°C), а контакт открытого воздуха с водой приводит к постоянной миграции воздуха в систему, вызывая коррозию. Соответственно, больше эта конструкция практически не используется.

Закрытые стальные резервуары

Некоторые производители также называют резервуары из простой стали или компрессионные резервуары.

Это тот же тип бака, что и вентилируемый бак, но с вентиляционной крышкой. Это позволяет размещать бак в любом месте системы и работать при более высоких температурах. Но они по-прежнему имеют контакт воздух/вода, что приводит к коррозии, а иногда и к постепенной потере воздуха из резервуара по мере его поглощения водой.

Если бак этого типа не предварительно заправлен до минимального рабочего давления перед подключением к системе, он также должен быть больше, чем предварительно заправленные баки. Соответственно, эта конструкция также почти не используется больше.

Мембранные баки

Это была первая конструкция компрессионного бака, которая включала барьер воздух/вода (гибкая мембрана для устранения миграции воздуха) и была разработана для предварительной зарядки (чтобы уменьшить размер бака). Гибкая диафрагма обычно прикрепляется к боковой части резервуара ближе к середине и не подлежит замене в полевых условиях; в случае разрыва диафрагмы бак необходимо заменить.

Баки-дозаторы

Баки-дозаторы используют баллонообразный баллон для приема расширенной воды. Пузыри часто рассчитаны на весь объем аквариума, что называется «полной приемистостью», чтобы избежать повреждения мочевого пузыря в случае его заболачивания. Как правило, баллоны можно заменить в полевых условиях. В настоящее время это самый распространенный тип больших коммерческих расширительных баков.

Формулы определения размера резервуара

Общая формула определения размера резервуара, уравнение 1 (с именами переменных, скорректированными в соответствии с используемыми в этой статье), исходя из основных принципов, предполагающих законы идеального газа:

`V_(t)=(V_(s)(E_(w)-E_(p)))/((P_(s)T_(c))/(P_(i)T_(s))-(P_( s)T_(h))/(P_(max)T_(s))-E_(wt)[1-(P_(s)T_(c))/(P_(max)T_(s))]+E_ (т))-0,02В_(с)`

Где

V _t = общий объем бака

V _s = объем системы

P _s = начальное давление, когда вода впервые начинает поступать в бак, абсолютное

i

precharge) абсолютное давление

P _max = максимальное давление, абсолютное

E _w = удельный коэффициент расширения воды в системе из-за повышения температуры = (ν _ч /ν _c -1)

v _ч = удельный объем воды при максимальной температуре , Т.

v _c = удельный объем воды при минимальной температуре, Tc.

E _p = единичный коэффициент расширения трубопровода и других компонентов системы в результате повышения температуры = 3α(T _h -T _c )

α = коэффициент расширения трубопроводов и других элементов системы, на градус

T _h = максимальная средняя температура воды в системе, градусы абс.

T _c = минимальная средняя температура воды в системе, градусы абс.

T _s = начальная температура воздуха в баке перед наполнением, градусы абс.0043 t = удельный коэффициент расширения расширительного бака из-за повышения температуры

Последний член (0,02 Vs ) учитывает дополнительный воздух от десорбции из растворенного в воде воздуха. Это уравнение можно упростить до уравнения ниже , игнорируя малые члены и предполагая, что температура резервуара остается близкой к начальной температуре заполнения (как правило, хорошее предположение, при условии отсутствия изоляции на резервуаре или подсоединенных к нему трубопроводов, что является распространенным и рекомендуемым). практика):

`V_(t)=(V_(s)[((v_(h))/(v_(c))-1)-3alpha(T_(h)-T_(c))])/((P_(s ))/(P_(i))-(P_(s))/(P_(max)))`

Это уравнение включает оценку расширения системы трубопроводов. Этот член также относительно мал, и коэффициенты расширения трудно определить, учитывая различные материалы в системе, но он включен в приведенное выше уравнение, поскольку он включен в уравнения расчета размеров в справочнике ASHRAE. Этот термин также включен в некоторые, но не в большинство, программы выбора производителей расширительных баков. Большинство производителей консервативно игнорируют этот член, поскольку он мал и не больше, чем члены, уже проигнорированные в приведенном выше уравнении. Игнорирование этого термина приводит к приведенному ниже уравнению:

`V_(t)=(((v_(h))/(v_(c))-1)V_(s))/((P_(s))/(P_(i))-(P_(s) )/(P_(max)))`

Числитель – это объем расширившейся воды, V _e , так как она нагревается от минимальной до максимальной температуры, поэтому уравнение можно записать:

`V_(t)=(V_(e))/((P_(s))/(P_(i))-(P_(s))/(P_(max)))`

Где:

`V_(e)=(v_(h)//v_(c)-1)V_(s)`

Уравнение может быть дополнительно упрощено в зависимости от типа используемого резервуара.

Резервуар с вентиляцией

Для вентилируемых резервуаров все давления одинаковы, а доминатор ограничивается 1, поэтому размер резервуара представляет собой просто объем расширенной воды:

`V_(т)=V_(е)`

Закрытый резервуар (без предварительной зарядки)

Для невентилируемых резервуаров из простой стали начальное давление обычно равно атмосферному давлению при пустом резервуаре (без предварительной зарядки). Затем бак подключается к добавочной воде, которая создает давление в баке до давления наполнения за счет вытеснения воздуха из системы, по существу теряя часть объема бака. Таким образом, уравнение размера:

`V_(l)=(V_(e))/((P_(a))/(P_(i))-(P_(a))/(P_(max)))`

Где, P _a = атмосферное давление

Предварительно заряженный резервуар

Для любого резервуара, предварительно заправленного до требуемого начального давления, включая должным образом заправленные мембранные и баки-дозаторы, а также включая закрытые резервуары из простой стали, если они предварительно заправлены, P _s равно P _i , поэтому уравнение размера сводится к:

`V_(t)=(V_(e))/(1-(P_(i))/(P_(max)))`

Обратите внимание, что это уравнение применимо только тогда, когда бак предварительно заправлен до требуемого P _и . Резервуары заправлены на заводе до стандартной предварительной зарядки 12 фунтов на кв. дюйм (83 кПа изб.).

Закрытый резервуар

Для получения более высокого желаемого давления предварительной заправки можно сделать специальный заказ на заводе или подрядчик должен увеличить давление с помощью сжатого воздуха или ручного насоса. Но нередки случаи, когда этим пренебрегают. Это упущение можно компенсировать, определив размер резервуара по приведенному ниже уравнению (при условии атмосферного давления на уровне моря):

`V_(t)=(V_(e))/((26,7)/(P_(i))-(26,7)/(P_(max)))`

(12 фунтов на кв. дюйм изб./26,7 фунтов на кв. дюйм абс. [83 кПа изб./184 кПа абс.] предварительная заправка). Это увеличит размер бака по сравнению с правильно предварительно заправленным баком.

Кодекс ASME по котлам и сосудам под давлением 2015, раздел VI

Кодекс ASME по котлам и сосудам под давлением 2015, раздел VI, включает уравнения для определения размеров (как и UMC и IMC, которые извлекают уравнения дословно), как показано в уравнении ниже , с измененными переменными, чтобы они соответствовали используемым в этой статье:

`V_(t)=(V_(s)(0,00041T_(h)-0,0466))/((P_(a))/(P_(i))-(P_(a))/(P_(max)) )`

Сравнивая знаменатель этого уравнения с уравнением для закрытого резервуара (без предварительной зарядки), эта формула явно предназначена для определения размера резервуара без предварительной зарядки; это переоценит размер предварительно заряженного бака. Числитель соответствует кривой V _e ; он предполагает минимальную температуру 65°F (18°C) и точен только в диапазоне средней рабочей температуры от 170°F до 230°F (от 77°C до 110°C). Таким образом, это уравнение нельзя использовать для очень высокотемпературной горячей воды (например, 350°F [177°C]), воды конденсатора замкнутого цикла или систем с охлажденной водой .

 Автор: Steven T. Taylor, PE
