расчет радиаторов отопления по площади и объему. Количество секций и штук

В условиях суровой российской зимы правильно подобранные радиаторы – залог комфортной температуры. Для правильного расчета необходимо учитывать множество нюансов — от размера комнаты до средней температуры. Такие сложные расчеты обычно выполняются специалистами, но можно провести их самостоятельно с учетом возможных погрешностей.

Самый простой и быстрый способ расчета

Чтобы быстро прикинуть необходимую теплоотдачу батареи, можно воспользоваться самой простой формулой. Вычислить площадь помещения (длину в метрах умножить на ширину в метрах), а затем умножить полученный результат на 100.

Q = S × 100, где:

• Q – необходимая теплоотдача отопительного прибора.
• S – площадь отапливаемой комнаты.
• 100 – количество Вт на 1 м2 при стандартной высоте потолков 2,7 м. по ГОСТу.

Рассчитывать показатели по этой формуле очень просто. Чтобы установить необходимые значения, потребуется рулетка, лист бумаги, ручка. При этом, важно помнить, что такой способ расчета подходит только для неразборных радиаторов. Кроме того, полученные результаты будут приблизительными – многие важные показатели остаются неучтенными.

Расчет по площади

Расчет такого типа – один из самых простых. Он не учитывает целый ряд показателей: количество окон, наличие внешних стен, степень утепленности помещения и т.д.

Тем не менее, у радиаторов разного типа есть ряд особенностей, которые необходимо учитывать. О них пойдет речь ниже.

Биметаллические, алюминиевые и чугунные радиаторы

Биметаллические батареи, как правило, устанавливаются взамен чугунных предшественников. Чтобы новый отопительный элемент служил не хуже, нужно правильно рассчитать количество секций в зависимости от площади комнаты.

Биметалл имеет несколько особенностей:

• Теплоотвод у таких батарей выше, чем у чугунных. Например, если температура теплоносителя будет около 90 градусов С, то средние показатели составят 150 Вт у чугуна и 200 у биметалла.
• Со временем на внутренних поверхностях радиаторов появляется налет, вследствие чего их КПД снижается.

Формула для расчета количества секций следующая:

N=S*100/Х, где:

• N – количество секций.
• S – площадь помещения.
• 100 – минимальная мощность радиатора на 1 квадратный метр.
• Х – заявленная теплоотдача одной секции.

Данный способ расчета подходит также для алюминиевых и новых чугунных радиаторов. Но, к сожалению, такая формула не учитывает некоторые особенности:

• Подходит для помещений с высотой потолков до 3 метров.
• В расчет не берется количество окон, степень утепления комнаты.
• Не подходит для северных регионов России, где температурный режим зимой значительно отличается от средних показателей.

Стальные радиаторы

Панельные стальные батареи различаются по размерам и мощности. Количество панелей варьируется от одной до трех. Они сочетаются с различными типами оребрения (это гофрированные металлические пластины внутри). Чтобы разобраться, какую именно батарею брать в расчет, нужно ознакомиться со всеми типами:

• Тип 10. Содержит всего одну панель. Такие батареи тонкие, легкие, но маломощные.
• Тип 11. Сочетают одну панель и одну пластину оребрения. Они чуть больше и тяжелее, чем предыдущие, зато более теплые.
• Тип 21. Между двумя панелями находится одна пластина оребрения.
• Тип 22. Конструкция предполагает наличие двух панелей и двух гофрированных пластин. Характеризуется большей теплоотдачей, чем модель 21.
• Тип 33. Самая мощная и большая батарея. Как следует из номерного обозначения, содержит три панели и столько же гофрированных пластин.

Подбирать панельную батарею несколько сложнее, чем секционную. Чтобы определиться с конфигурацией, нужно произвести расчет тепла по приведенной выше формуле, а затем найти соответствующее значение в таблице. Табличная сетка поможет выбрать число панелей и необходимые габариты.

Например, площадь помещения равна 18 кв.м. При этом высота потолков, согласно норме, составляет 2,7 м. Коэффициент необходимой теплоотдачи составляет 100 Вт. Следовательно, 18 нужно умножить на 100, затем найти максимально близкое значение (1800 Вт) в таблице:

Тип	11				12				22
Высота	300	400	500	600	300	400	500	600	300	400	500	600
Длина, мм	Показатели теплоотдачи, Вт
400	298	379	459	538	372	473	639	745	510	642	772	900
500	373	474	574	673	465	591	799	931	638	803	965	1125
600	447	568	688	808	558	709	958	1117	766	963	1158	1349
700	522	663	803	942	651	827	1118	1303	893	1124	1351	1574
800	596	758	918	1077	744	946	1278	1490	1021	1284	1544	1799
900	671	852	1032	1211	837	1064	1437	1676	1148	1445	1737	2024
1000	745	947	1147	1346	930	1182	1597	1862	1276	1605	1930	2249
1100	820	1042	1262	1481	1023	1300	1757	2048	1404	1766	2123	2474
1200	894	1136	1376	1615	1168	1418	1916	2234	1531	1926	2316	2699
1400	1043	1326	1606	1884	1302	1655	2236	2607	1786	2247	2702	3149
1600	1192	1515	1835	2154	1488	1891	2555	2979	2042	2558	3088	3598
1800	1341	1705	2065	2473	1674	2128	2875	3352	2297	2889	3474	4048
2000	1490	1894	2294	2692	1860	2364	3194	3724	2552	3210	3860	4498

Далее следует ориентироваться на желаемые размеры: от 80 см до 2 метров длины и от 30 до 60 см высоты. Последний шаг – исходя из выбранных параметров, осуществить подбор типа батареи.

Расчет по объему

Более точным считается метод расчета по объему. Кроме того, его следует использовать, если помещение нестандартное, например, если высота потолков значительно больше общепринятых 2,7 метров. Формула калькуляции теплоотдачи такая:

Q = S × h× 40 (34)

где:

• S – площадь помещения.
• h – высота стен от пола до потолка в метрах.
• 40 – коэффициент для панельного дома.
• 34 – коэффициент для кирпичного дома.

Таким образом, формула позволяет посчитать необходимую теплоотдачу, исходя из трехмерных размеров помещения, а также учитывает тип строения.

Принципы вычисления необходимых размеров батареи остаются теми же как для секционных (биметаллических, алюминиевых, чугунных), так и для панельных (стальных).

Делаем поправку

Для максимально точных вычислений нужно добавить к стандартной формуле несколько коэффициентов, влияющих на эффективность обогрева.

Тип подключения

От того, как расположены трубы ввода и вывода теплоносителя, зависит теплоотдача батареи. Существуют следующие типы подключений и повышающие коэффициенты (I) для них:

1. Диагональное, когда подача осуществляется сверху, отток снизу (I=1,0).
2. Одностороннее подключение с верхней подачей и нижней обраткой (I=1,03).
3. Двустороннее, где вход-выход расположены снизу, но с разных сторон (I=1,13).
4. Диагональное, когда подача осуществляется снизу, отток сверху (I=1,25).
5. Одностороннее, при котором вход находится снизу, выход сверху (I=1,28).
6. Подача и обратка находятся снизу, с одной стороны батареи (I=1,28).

Место расположения

Расположение радиатора на ровной стене, в нише или за декоративным кожухом – это важный показатель, который может значительно повлиять на тепловые показатели.

Варианты расположения и их коэффициенты (J):

1. Батарея находится на открытой стене, подоконник не нависает сверху (J=0,9).
2. Сверху над отопительным прибором находится полка или подоконник (J=1,0).
3. Радиатор закреплен в стенной нише, а сверху прикрыт выступом (J=1,07).
4. Над обогревателем нависает подоконник, а с фронтальной стороны его частично закрывает декоративная панель (J=1,12).
5. Радиатор находится внутри декоративного кожуха (J=1,2).

Стены и кровля

Тонкие или хорошо утепленные стены, характер верхних помещений, крыши, а также ориентация квартиры по сторонам света – все эти показатели только кажутся малозначимыми. На деле они могут сохранить львиную долю тепла или вовсе выстудить квартиру. Поэтому следует их тоже включить в формулу.

Коэффициент A – количество внешних стен в комнате:

• 1 наружная стена (A=1,0).
• 2 внешних стены (A=1,2).
• 3 внешних стены (A=1,3).
• Все стены наружные (A=1,4).

Следующий показатель – ориентация по сторонам света (В). Если комната северная или восточная, то В=1,1.  В южных или западных помещениях солнце пригревает сильнее, следовательно, повышающий коэффициент не нужен, В=1.

как рассчитать панельные радиаторы по площади, мощность, теплоотдача, как подобрать, таблица

Влияние способов подключения и места установки на теплоотдачу радиаторов

При расчете фактической мощности радиаторов следует знать, что теплоотдача приборов также зависит и от способа размещения. Фактическая мощность, полученная в результате расчетов, показывает какое количество тепла радиатор отдаст при расчетных параметрах теплоносителя, грамотной схеме подключения, сбалансированной системе отопления, а также при установке открыто на стене или под окном без использования декоративных экранов.

Как правило, оконные проемы являются строительными элементами с максимальными потерями тепла вне зависимости от количества камер и прочих  энергоэффективных показателей. Поэтому радиаторы отопления принято размещать в пространстве под окном. В таком случае радиатор, нагревая воздух в зоне установки, создает некую душирующую завесу вдоль окна, направленную вверх помещения и позволяющую отсекать поток холодного воздуха. При смешивании холодного воздуха с теплыми потоками от радиатора возникают конвективные потоки в помещении, которые позволяют увеличить скорость прогрева.

Рекомендуется устанавливать радиаторы шириной не меньше половины ширины оконного проема.

Еще одним требованием увеличить эффективность обогрева комнаты является подбор габарита радиатора относительно ширины оконного проема. Длину радиатора рекомендуется подбирать не мене половины ширины оконного проема. В противном случае будет велика вероятность образования холодных зон в непосредственной близости к окну и будет заметно снижена конвективная составляющая обогрева помещения.

Если в здании присутствует большое количество угловых комнат, то следует размещать такое количество приборов отопления, равное количеству наружных ограждающих конструкций.

Например, для помещения 1-го этажа рассматриваемого в качестве примера жилого дома площадью 8, 12 м2 следует предусматривать по 2 радиатора. Один располагается под оконными конструкциями, второй или у противоположного окна или у глухой стены, но в максимальном приближении к углу помещения. Таким образом, будет соблюден максимально равномерный прогрев всех комнат.

Если система отопления дома проектируется по вертикальной схеме, то прокладку стояков для подводки к радиаторам угловых комнат следует производить непосредственно в угловых стыках стен. Это позволит дополнительно прогревать наружные строительные конструкции и предотвратить отсыревание и порчу отделочных материалов в углах.

В случае установки радиаторов под окнами с использованием дополнительных декоративных элементов (экранов, широких подоконников) или установки в нишах для расчета фактической мощности отопительных приборов необходимо пользоваться следующими поправочными коэффициентами:

• Узкий подоконник не перекрывает радиатор по глубине, но лицевая панель прибора отопления закрыта декоративным экраном (расстояние между стеной и экраном не менее 250 мм) – Ккорр=0,9.
• Широкий подоконник полностью перекрывает глубину радиатора, декоративный экран закрывает лицевую панель (расстояние между стеной и экраном не менее 250 мм), но в верхней части оставлена щель, равная 100 мм по вертикали – Ккорр=1,12.
• Широкий подоконник полностью перекрывает радиатор по глубине, дополнительные декоративные конструкции отсутствуют – Ккорр=1,05.

Из рассмотренных выше вариантов установки приборов отопления видно, что для того чтобы уровень конвекции не был снижен следует оставлять воздушные зазоры со всех сторон приборов отопления. Минимальными расстояниями от финишного уровня напольного покрытия и от подоконника до прибора отопления должно составлять не менее 100 мм, а зазор между стеной и задней поверхностью радиатора не менее 30 мм.

Различают одностороннее подключение радиаторов к системам отопления и разностороннее, когда трубопроводы подводят к прибору с противоположных сторон. Односторонний способ является наиболее экономичным и удобным с точки зрения дальнейшей эксплуатации приборов отопления. Подключение радиаторов с разных сторон немного увеличивает их теплоотдачу, но на практике этот способ используют при установке отопительных приборов более 15-ти секций или при подключении нескольких радиаторов в связке.

Теплосъем от радиаторов зависит также и от точки подвода подающего трубопровода. При подключении по схеме «сверху-вниз», когда горячая вода подводится к верхнему патрубку, а обратка к нижнему, теплопередача от радиатора увеличивается. При подключении «снизу-вверх» тепловой поток снижается, при этом прогрев радиаторов осуществляется неравномерно, а типоразмер приборов должен быть значительно увеличен для достижения расчетной мощности.

Еще один пример расчета

За пример взято помещение площадью 15 м2 и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м3. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м3.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности. Для правильного расчета нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача.

https://youtube.com/watch?v=ZkvOaJlQetM

Чем больше теплоотдача от системы отопления, тем лучше.

Закрытая система теплоснабжения — что это такое

Как известно, в любой системе отопления частного дома есть расширительный бак. Это емкость в которой содержится некоторый отъем теплоносителя. Этот бак необходим для компенсации теплового расширения при различных режимах работы. По конструкции расширительные бачки бывают открытого и закрытого типа, соответственно и системы отопления называются открытыми и закрытыми.

Двухтрубная система отопления закрытого типа

В последние годы становится все более популярной именно закрытая схема отопления. Во-первых, она автоматизированная и работает без участия человека длительное время. Во-вторых, в ней можно использовать теплоноситель любого типа, включая антифризы (из открытых бачков он испаряется). В-третьих, давление поддерживается постоянное, что позволяет использовать в частном доме любую бытовую технику. Есть еще несколько плюсов, которые относятся к разводке и эксплуатации:

• Нет непосредственного контакта теплоносителя с воздухом, следовательно, нет (или почти нет) несвязного кислорода, который является мощным окислителем. Значит элементы отопления не будут окисляться, что увеличит срок их службы.
• Расширительный бачок закрытого типа ставится в любом месте, обычно недалеко от котла (настенные газовые котлы идут сразу с расширительными бачками). Бак открытого типа должен стоять на чердаке, а это — дополнительные трубы, а также меры по утеплению, чтобы тепло не «утек

Мощность стальных радиаторов отопления таблица

Как узнать мощности стальных радиаторов отопления: их особенности

Что может быть неприятней дорогих и холодных батарей в зимний сезон?

Иногда при замене старой отопительной системы люди задаются вопросом, какие установить обогреватели, вместо того, чтобы подумать, как узнать мощность панельного радиатора и сверить ее с имеющимся в системе давлением и теплоносителем.

Только понимая, что такое теплоотдача и от чего зависит ее уровень, можно правильно подобрать радиаторы в помещения.

Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Что влияет на теплоотдачу?

При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.

Так же следует учесть несколько нюансов, которые им присущи:

1. Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
2. Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
3. Теплопроводность материала так же важна.
   В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.

Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.

Мощность стальных радиаторов отопления (таблица)

Особенности батарей из стали

Конструкция панельных радиаторов такова, что они изготавливаются из двух штампованных листов стали, соединенных вместе, внутри которых находятся 2 горизонтальных канала вверху и внизу и по 3 вертикальных на каждые 10 см длины.

Слабым «звеном» подобных обогревателей является узость этих каналов, поэтому так важно, чтобы теплоноситель был без примесей. В централизованной отопительной системе это невозможно поэтому, сделав выбор в пользу радиаторов из стали, нужно устанавливать фильтр на входе подачи теплоносителя в подающую трубу квартиры.

Как правило, кВт стальных радиаторов зависит от их типа и в среднем составляет 0.1-014 на секцию:

1. Для типа 11. который состоит из одной секции и конвектора при глубине 63 мм мощность равна 1.1 кВт.
2. Для 22 типа. состоящего из двух секций с двумя конвекторами при глубине 100 мм – это 1.9 кВт.
3. 33-тий тип признан самым эффективным, так как состоит из трех секций с тремя конвекторами при глубине 150 мм. Мощность панельного стального радиатора этого типа равна 2.7 кВт.

Для примера были взяты конструкции с конвекторами, так как без них стальные панели малоэффективны и годятся для небольших автономных систем отопления.

Чтобы сделать правильный выбор, следует перед покупкой ознакомиться со следующими параметрами:

1. Сколько кВт в 1 секции стального радиатора.
2. Как влияет высота и длина изделия на его мощность.
3. Сколько в нем секций и конвекторов.

Только получив ответы на эти вопросы, можно подобрать оптимальный вариант обогревателя для каждого помещения в отдельности.

Расчета мощности стальных радиаторов отопления

Сегодня потребительский рынок наполнен множеством моделей отопительных устройств, которые различаются по габаритам и показателям мощности. Среди них стоит выделить стальные радиаторы. Данные приборы довольно легкие, имеют привлекательный внешний вид и обладают хорошей теплоотдачей. Перед выбором модели необходимо произвести расчет мощности стальных радиаторов отопления по таблице.

Разновидности

Виды стальных радиаторов отопления

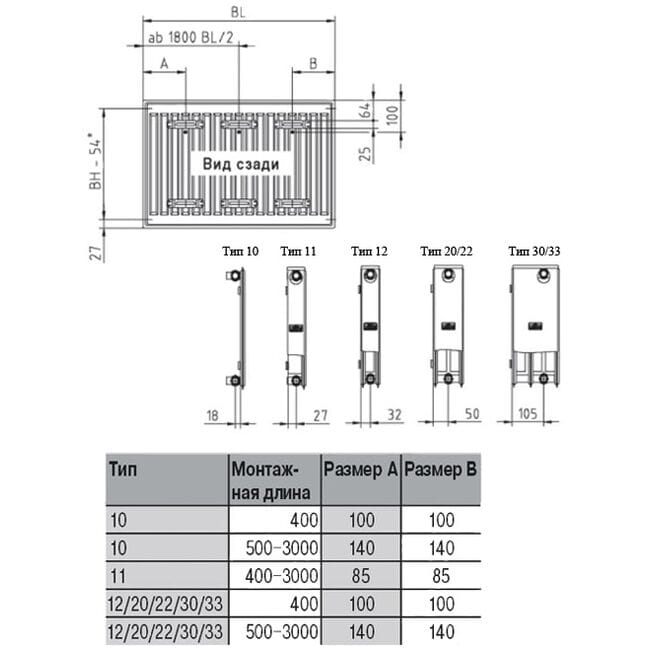

Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

Основные типы стальных радиаторов

Стальные панельные батареи представлены следующими типами:

• Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.

Стальные радиаторы отопления тип 10

• Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.

Стальной панельный радиатор типа 11

• Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.
• Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.

Стальной панельный радиатор типа 22

• Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа — 33).

Стальной панельный радиатор типа 33

Каждый из представленных типов может различаться по длине прибора и его высоте. На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.

Определение мощности

Для точного расчета тепловой мощности необходимо отталкиваться от показателей тепловых потерь помещения, в котором планируется установить эти устройства.

Таблица для расчета количества радиаторов на М2

Для обычных квартир можно руководствоваться СНиПом (Строительными нормами и правилами), в которых прописаны объемы тепла из расчета на 1м 3 площади:

• В панельных зданиях на 1м3 требуется 41Вт.
• В кирпичных домах на 1м3 расходуется 34 Вт.

На основании данных норм можно выявить мощность стальных панельных радиаторов отопления.

В качестве примера, возьмем комнату в стандартном панельном доме с габаритами 3,2*3,5м и высотой потолков в 3 метра. Первым делом определим объем помещения: 3,2*3,5*3=33,6м 3. Далее обратимся к нормам СНиП и найдем числовое значение, которое соответствует нашему примеру: 33,6*41=1377,6Вт. В результате, мы получили количество тепла, необходимое для обогрева комнаты.

Дополнительные параметры

Нормативные предписания СНиПа составлены для условий средней климатической зоны.

Параметры микроклимата в помещениях установленные СНиП

Чтобы произвести расчет в областях с более холодными зимними температурами, нужно скорректировать показатели при помощи коэффициэнтов:

При расчете тепловых потерь, нужно брать во внимание и количество стен, которые выходят наружу. Чем их больше, тем выше будут показатели теплопотерь помещения. К примеру, если в комнате одна наружная стена – применяем коэффициент 1,1. Если мы имеем две или три наружные стены, то коэффициент будет 1,2 и 1,3 соответственно.

Насколько сильно должна греть батарея

Рассмотрим пример. Допустим, в зимний период в регионе держится средняя температура -25° C, а в помещении расположены две наружных стены. Из расчетов мы получим: 1378 Вт*1,3*1,2=2149,68 Вт. Итоговый результат округляем до 2150 Вт. Дополнительно необходимо учитывать, какие помещения расположены на нижнем и верхнем этаже, из чего сделана кровля, каким материалом утеплялись стены.

Расчет радиаторов Kermi

Прежде чем проводить расчет тепловой мощности, следует определиться с фирмой-производителем устройства, которое будет установлено в помещении. Очевидно, что лучшие рекомендации заслуженно имеют лидеры данной отрасли. Обратимся к таблице известного немецкого производителя Kermi, на основе которой и проведем необходимые расчеты.

Для примера возьмем одну из новейших моделей — ThermX2Plan. По таблице можно увидеть, что параметры мощности прописаны для каждой модели Kermi, поэтому необходимо просто найти нужное устройство из списка. В области отопления не требуется, чтобы показатели полностью совпадали, поэтому лучше взять значение, которое немного больше рассчитанного. Так у вас будет необходимый запас на периоды резкого похолодания.

Радиатор Kermi Therm Х2 Plan-K

Все подходящие показатели отмечены в таблице красными квадратами. Допустим, для нас наиболее оптимальная высота радиатора – 505 мм (прописана в верхней части таблицы). Самый привлекательный вариант – устройства 33 типа с длиной 1005 мм. Если требуются более короткие приборы, следует остановиться на моделях 605 мм высотой.

Пересчет мощности исходя из температурного режима

Однако данные в этой таблице прописаны для показателей 75/65/20, где 75° C – температура провода, 65° C – температура отвода, а 20° C – температура, которая поддерживается в помещении. На основе этих значений производится расчет (75+65)/2-20=50° C, в результате которого мы получаем дельту температур. В том случае, если у вас иные системные параметры, потребуется перерасчет. Для этой цели в Kermi подготовили специальную таблицу, в которой указаны коэффициенты для корректировки. С ее помощью можно осуществить более точный расчет мощности стальных радиаторов отопления по таблице, что позволит подобрать наиболее оптимальное устройство для обогрева конкретного помещения.

Рассмотрим низкотемпературную систему, показатели которой составляют 60/50/22, где 60° C – температура провода, 50° C – температура отвода, а 22° C – температура, поддерживаемая в помещении. Вычисляем дельту температур по уже известной формуле: (60+50)/2-22=33° C. Затем смотрим в таблицу и находим температурные показатели проводимой/отводимой воды. В клетке с поддерживаемой температурой помещения находим нужный коэффициент 1,73 (в таблицах отмечается зеленым цветом).

Далее берем количество тепловых потерь помещения и умножаем его на коэффициент: 2150 Вт*1,73=3719,5 Вт. После этого возвращаемся к таблице мощностей, чтобы посмотреть подходящие варианты. В таком случае выбор будет скромнее, поскольку для качественного обогрева потребуются гораздо более мощные радиаторы.

Заключение

Как видим, правильный расчет мощности для стальных панельных радиаторов невозможен без знания определенных показателей. Обязательно необходимо выяснить теплопотери помещения, определиться с фирмой-производителем батареи, иметь представление о температуре проводимой/отводимой воды, а также о температуре, которая поддерживается в помещении. На основе этих показателей можно легко определить подходящие модели батарей.

Фотогалерея (13 фото)

Стальные панельные радиаторы: виды и определение мощности

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

• Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
• Тип 22 — двухпанельный с двумя пластинами оребрения.
• Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
• Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
• Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Типы стальных панельных радиаторов

Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м 3 обогреваемой площади:

• Помещения в зданиях из кирпича требую 34Вт на 1м 3 .
• Для панельных домов на 1м 3 уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м 3. Умножив на норму по СНиП для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25 о С, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.

Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа. Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм.

Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70 о С, обратки 65 о С, в помещении поддерживается 20 о С). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50 о С.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60 о С, обратки 50 о С, в помещении поддерживается 22 о С). Считаем дельту температур: (60+50)/2-22=33 о С. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22 о С в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Для расчета мощности панельных радиаторов необходимо знать теплопотери помещения, фирму, изделия которой вы хотите купить, и параметры вашей системы отопления (температуру подачи, обратки и температуру в комнате). По этим данным по таблицам мощностей можно определить модели, которые удовлетворяют вашим условиям. Потом из этих вариантов выбрать тот, который больше подходит по параметрам (высота/длина/глубина). Вот и вся методика.

Источники: http://netholodu.com/elementy-otopleniya/radiatory/stalnye/moshhnost.html, http://gopb.ru/radiatory/tablica-rascheta-moshhnosti-stalnyx-radiatorov-otopleniya/, http://teplowood.ru/stalnye-panelnye-radiatory-otopleniya.html

Калькулятор соотношения

Использование калькулятора

Калькулятор соотношений выполняет три типа операций и показывает шаги для решения:

• Упростите соотношения или создайте эквивалентное соотношение, когда одна сторона отношения пуста.
• Решите отношения для одного отсутствующего значения при сравнении соотношений или пропорций.
• Сравните отношения и оцените их как истинные или ложные, чтобы ответить, эквивалентны ли соотношения или дроби.

Этот калькулятор соотношений принимает целые числа, десятичные дроби и научное электронное представление с ограничением до 15 символов.

Коэффициенты упрощения:

Введите A и B, чтобы найти C и D. (или введите C и D, чтобы найти A и B)
Калькулятор упростит соотношение A: B, если это возможно.В противном случае калькулятор найдет эквивалентное соотношение, умножив каждый из A и B на 2, чтобы получить значения для C и D.

Сравните коэффициенты и найдите недостающее значение:

Введите A, B и C, чтобы найти D.
Калькулятор показывает шаги и решает для D = C * (B / A)

Введите A, B и D, чтобы найти C.
Калькулятор показывает шаги и решает для C = D * (A / B)

Оценить эквивалентные соотношения:

Введите A, B, C и D.
Эквивалентно ли соотношение A: B соотношению C: D? Калькулятор находит значения A / B и C / D и сравнивает результаты, чтобы оценить, является ли утверждение истинным или ложным.

Преобразование в дробь

Частичное соотношение определяет соотношение частей по отношению друг к другу. Сумма частей составляет целое. Соотношение 1: 2 читается как «1 к 2». Это означает, что из трех целых одна часть стоит 1, а другая – 2.

Чтобы преобразовать частичное соотношение в дроби:

1. Добавьте коэффициенты отношения, чтобы получить целое. Используйте это как знаменатель.
   1: 2 => 1 + 2 = 3
2. Преобразуйте соотношение в дроби. Каждый член отношения превращается в числитель в дроби.
   1: 2 => 1/3, 2/3
3. Следовательно, при соотношении частей к частям 1: 2, 1 составляет 1/3 целого, а 2 – 2/3 целого.

Сопутствующие калькуляторы

Чтобы уменьшить отношение к наименьшим целым числам, см.

Определение расчета Merriam-Webster

cal · cu · la · ция | \ ˌKal-kyə-ˈlā-shən \

Определение расчета

b : результат процесса расчета

2a : изученная помощь при анализе или планировании

b : холодное бессердечное планирование продвигать личный интерес

Другие слова из расчета

расчетный \ kal- kyə- ˈlāsh- nəl, – ˈlā- shə- nᵊl \ прилагательное

Синонимы для расчета

Синонимы

• арифметика ,
• исчисление,
• шифрование,
• вычисление,
• фигур,
• вычисление,
• математика,
• математика,
• числовое вычисление,
• чисел,
67 расчетов Больше67. из расчета в приговоре

По расчетам экспертов , эта звезда взорвется в течение двух миллиардов лет.Компьютер может выполнять миллионы вычислений каждую секунду. Для определения необходимого количества топлива требуется тщательный расчет . Книга раскрывает «холодные» расчетов и , которые стояли за политикой правительства. Его позиция основана на политическом расчете того, что хотят услышать избиратели.

См. Другие недавние примеры в Интернете Еще одна законная причина для изменения расчета заключается в том, что большинство штатов сообщают о результатах тестирования, как это делает сейчас Орегон. – oregonlive , «Проблема с имиджем штата Орегон: результаты тестирования COVID-19 выглядели ужасно, поэтому официальные лица изменили статистику, которую они сообщали», 12 декабря 2020 г. Но расчет предполагал, что каждая партия бюллетеней будет иметь примерно одинаковую партийную разбивку, несмотря на в реальном мире этого никогда не ждали.- The Editors, National Review , «Техас разворачивает абсурдный кракен», 11 декабря 2020 г. Новая система расчета будет соответствовать тому, что делается в соседних городах, включая Карлсбад и Солана-Бич. – Барбара Генри, Сан-Диего Юнион-Трибьюн , «Encinitas дает первоначальное одобрение новым правилам жилищного бонуса за плотность размещения», 10 декабря 2020 г. Расчет дохода- Математика этого второго предложения уже звучит довольно сложно.- Майкл Тейлор, ExpressNews.com , «Тейлор: Думаете, прощение студенческой ссуды не вызовет дико спорных вопросов? Подумайте еще раз», 9 декабря 2020 г. И именно здесь Абрамс вводит политический расчет . – Наоми Лим, Вашингтонский экзаменатор , «Стейси Абрамс может навредить Рафаэлю Уорноку больше, чем помочь ему в гонке в Сенат Джорджии», 9 декабря 2020 г. Очарование сопротивляется расчету ; даже если у актеров что-то получается, даже если писатель создает приближение в строках или между строк, намеренно изготовленные чары так легко сворачиваются.- Майкл Филлипс, chicagotribune.com , «Обзор« Wild Mountain Thyme »: Вера и бегорра, это, скорее всего, надоест», 9 декабря 2020 года Роделл также отметил, что стоимость фонда в 72 миллиарда долларов не будет учитываться при расчете стоимости фонда. ПОМВ расчет еще на два года. – Элвуд Бремер, Anchorage Daily News , «Постоянный фонд Аляски восстанавливается и превысит 70 миллиардов долларов в результате роста фондовых рынков», 9 декабря 2020 г. Его обширное образование и независимое изучение математических уравнений позволяют Уршелю квалифицированно говорить о вычислениях и интуитивном мышлении.- Fox News , «Бывший игрок НФЛ Уршель продает молодым людям математические достоинства», 8 декабря 2020 г.

Эти примеры предложений автоматически выбираются из различных источников новостей в Интернете, чтобы отразить текущее употребление слова «расчет». Взгляды, выраженные в примерах, не отражают мнение компании Merriam-Webster или ее редакторов. Отправьте нам отзыв.

Подробнее

Первое известное использование вычисления

14 век в значении, определенном в смысле 1a

Подробнее о вычислении

Статистика для вычисления

Процитируйте эту запись

«Расчет.” Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/calculation. По состоянию на 25 декабря 2020 г.

MLA Chicago APA Merriam-Webster

Дополнительные определения для расчета

cal · cu · la · ция | \ ˌKal-kyə-ˈlā-shən \

Kids Определение вычисления

: процесс или результат сложения, вычитания, умножения или деления Требуется тщательный расчет .Наши расчеты указывают на небольшое увеличение.

Комментарии к расчету

Что заставило вас искать расчет ? Сообщите, пожалуйста, где вы это читали или слышали (включая цитату, если возможно).

Калькулятор мощности ИОЛ для хирургии катаракты

Калькулятор Hill-RBF Calculator – это усовершенствованный метод самопроверки для выбора мощности ИОЛ, использующий распознавание образов и сложную интерполяцию данных.Он был оптимизирован для использования с Haag-Streit LENSTAR с использованием оптической биометрии для всех осевых измерений и автокератометрии высокой плотности.

Функция радиального базиса Выбор мощности ИОЛ одинаков для коротких, нормальных и длинных глаз. Эта методология, основанная на искусственном интеллекте, полностью основана на данных и не связана с расчетами.

Фундаментальное преимущество распознавания образов для выбора мощности ИОЛ достигается за счет процесса адаптивного обучения – способности изучать задачи, основанные исключительно на данных, независимо от того, что было известно ранее.Современные методы ограничивают возможности ситуациями, которые уже поняты. Этот метод также является самоорганизующимся, что означает, что он может создавать свою собственную организацию или представление данных. Такой подход хорошо подходит для сложных нелинейных отношений, которые составляют многие аспекты человеческого глаза.

В отличие от статических теоретических формул, этот подход будет постоянным проектом и будет постоянно обновляться как упражнение по «большим данным». Чем больше количество хирургических исходов соответствует модели RBF, тем выше общая глубина точности.С января 2018 года размер базы данных калькулятора RBF был увеличен почти в четыре раза. В предустановленной форме версия 2.0 калькулятора Hill-RBF была оптимизирована для значений от +30,00 D до +6,00 D для двояковыпуклых ИОЛ и от +5,00 D до -5,00 D для ИОЛ с менисковой конструкцией.

Версия 2.0 метода Hill-RBF будет выпущена как часть программного обеспечения для биометрии Haag-Streit LENSTAR EyeSuite 25 января 2018 г.

Калькулятор Hill-RBF, версия 3.0 включает следующие обновления:

• Теперь можно ввести целевой сферический эквивалент аналогично другим популярным формулам вергенции и трассировки лучей.
• База данных по нормальным глазам увеличена на 8 974 случая. Показания за пределами допустимого диапазона для этой популяции пациентов будут менее распространены.
• С добавлением более 1000 гильз с очень короткой осевой длиной диапазон расчетов в пределах для высокой осевой гиперопыы был значительно увеличен.
• Диапазон расчетов пределов для высокой и крайней осевой миопы также был значительно увеличен на основе большой базы данных обычных ИОЛ низкой мощности. При расчетах ограничений для осевой миопы от высокой до экстремальной теперь будут учитываться модели ИОЛ с мениском от +5,00 D до -5,00 D.
• Поскольку база данных для версии 2.0 калькулятора RBF была увеличена с 3 445 до 12 419 глаз, рекомендованная мощность ИОЛ для тех же предоперационных измерений может немного отличаться.Это результат адаптации модели искусственного интеллекта к новой базе данных, и это то, что мы ожидаем увидеть.

JBM – Расчеты

Калькуляторы

ПРИМЕЧАНИЕ. JBM не гарантирует выполнение этих расчетов для ЛЮБОЙ цели. Не забывайте всегда руководствоваться здравым смыслом и проверять загрузку с помощью текущие данные производителя.

Если вы считаете, что функциональные возможности изменились, проверьте список изменения, потому что это, вероятно, есть! На вопросы по расчетам можно ответить на ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ.

Калькуляторы общей траектории

• Траектория
  Вычисляет траекторию на основе BC пули и информации об оружии. Входные данные включают начальную скорость, высоту прицела, расстояние хронографа, баллистический коэффициент, функция лобового сопротивления, линия визирования и углы наклона, а также атмосферные условия. Варианты вывода включают переменные диапазоны и выбор единиц измерения ветра и падения (дюймы, MOA и милы). Расчеты выполняется в предположении, что пуля представляет собой точечную массу.Высота и азимут итеративно исправляется для обеспечения правильного нуля.
• Траектория – Дрейф
  Это почти как Калькулятор траектории выше, но он включает в себя параметры закрутки ствола, направления закручивания и длины пули. Эти значения используются для расчета спинового дрейфа с использованием приближения разработан Брайаном Литцем и опубликован в его книге, Прикладная баллистика для стрельбы на большие дистанции. Коэффициент устойчивости рассчитывается по формуле устойчивости Миллера.При использовании библиотеки маркеров вы все равно должны вводить длину пули. потому что его нет в библиотеке.
• Траектория – упрощенная
  Многие люди не используют все термины на указанной странице расчета траектории выше, поэтому эта программа использует значения по умолчанию для входов, не установленных пользователем. Расчет выполняется той же программой, что и страница траектории. выше.
• Modified Point Mass Trajectory
  Расчет траектории на основе размеров пули.Этот тип траектории дает хорошую оценку для таких вещей, как дрейф вращения и стабильность. Я также добавил эффекты кориолиса. Он имеет значительное количество входы, так что будьте осторожны. Этот онлайн-расчет заменяет мои ранее доступные Программа MPM.

Карты дальности

Карты дальности рассчитывают падение пули для разных атмосферных условий. чем нулевые условия. Они делают это, вычисляя траекторию в нулевом условиях, а затем применяя нулевой угол возвышения к различным атмосферным условия.Для получения дополнительной информации см. Этот раздел.

Все эти калькуляторы определяют начальную скорость пули при температуре стрельбы по с использованием линейной интерполяции с учетом двух дульных скоростей и двух температур.

Все эти калькуляторы включают в себя снос вращения в качестве опции.

• Карты траектории
  Карта диапазона для различных температур и высот. На выходе получается матрица значений падения пули и аэродинамики в зависимости от температуры и высоты плотность.
• Микрокарты траектории
  Карточка малой дальности. Большинство входов такие же, как у большого карта траектории, но она также включает направление и скорость цели. Не могу включен, потому что это делает целевое отведение довольно сложным (если не бесполезным). Вывод включает только введенные вами примечания и таблицу. Таблица похожа на старую карту – падение, ветер и свинец в двух единицах.
• Микрокарты траектории Только ветер
  Маленькая карта дальности с тремя столбцами только значений ветра – без падения или цели вести.Эта карта не учитывает дрейф значений ветра.
• Микрокарты траектории – постоянное падение
  Карта небольшого диапазона, но с регулярными интервалами падения. Он делает это, находя диапазоны для которых падение кратно желаемым значениям (например, каждую минуту угла). Это приводит к нерегулярным диапазонам. Ветер отображается для диапазон и входная скорость ветра.

Максимальный диапазон

• Максимальное расстояние
  Вычисляет максимальную дальность полета пули с учетом начальная скорость, баллистический коэффициент, вес и атмосферный условия.

Расчет и преобразование баллистических коэффициентов

• Ballistic Coefficients (Time)
  Вычисляет баллистический коэффициент для ближней скорости, время полета, атмосферные условия и функция сопротивления.
• Ballistic Coefficients (Velocity)
  Вычисляет баллистический коэффициент для ближнего и дальнего скорости, атмосферные условия и функция сопротивления.
• Bullet Drag and Twist
  Рассчитывает CD пули и компоненты CD, требуемую крутку BC и стабильность для входной скрутки.Необходимые входные данные – это размеры пули. включая длину носа, общую длину, длину боаттейла, диаметр меплата, диаметр основания, калибр, вес, атмосферные условия и функция сопротивления. Этот алгоритм основан на работе Макдрага, проделанной Робертом МакКоем. См. Библиографию
• Преобразование функции сопротивления
  Преобразует единый баллистический коэффициент для одной функции сопротивления в баллистический коэффициент для другой функции сопротивления. Также рассчитывает секционный плотность и форм-факторы.
• Преобразование массива функций перетаскивания
  Преобразует массив баллистических коэффициентов в доступные функции перетаскивания и рекомендует использовать одну BC и функцию перетаскивания. Это чаще всего используется для преобразования нескольких BC в лучший единственный BC.

Коэффициент мощности и отдача

• Power Factor
  Вычисляет коэффициент мощности и проверяет деления для IDPA, IPSC, TSA, USPSA и SASS. Вывод показывает, действительно ли деление сделано (зеленый / красный) и сколько в процентах.
• Recoil
  Расчет свободной энергии и скорости отдачи с использованием огнестрельного оружия. вес, вес заряда, вес пули и скорость огнестрельного оружия.

Стабильность

• Стабильность
  Вычисляет коэффициент устойчивости Миллера. Эта формула была выведена Дона Миллера и опубликовано в журнале Precision Shooting. Эта формула намного лучше, чем устаревшая формула Гринхилла. Стабильность значение должно быть в диапазоне 1.От 3 до 2,0 для обеспечения устойчивости пули. Дон Миллер и Дэйв Бреннан (редактор журнала Precision Shooting ) также есть был достаточно любезен, чтобы разрешить мне разместить его документ о стабильности на моем страница библиографии внешней баллистики. Статья называется Новое правило оценки поворота винтовки как средство выбора патронов и винтовок .

Расчет падения напряжения при установившейся нагрузке

Использование формул

На рисунке G29 ниже приведены формулы, обычно используемые для расчета падения напряжения в данной цепи на километр длины (медный кабель с изоляцией из сшитого полиэтилена).{2} \ right)}}} для алюминия ^[1]

Примечание : R незначительно выше c.s.a. 500 мм ²

X = индуктивное реактивное сопротивление проводника в Ом / км

Примечание : X пренебрежимо мало для проводников класса c.s.a. менее 50 мм ² . При отсутствии какой-либо другой информации принимаем X равным 0,08 Ом / км.

φ = фазовый угол между напряжением и током в рассматриваемой цепи, обычно:

• Лампы накаливания: cosφ = 1
• Светодиодное освещение: cosφ> 0.9
• Люминесцентный с электронным балластом: cosφ> 0,9
• Мощность двигателя:

• При запуске: cosφ = 0,35
• В нормальном режиме работы: cosφ = 0,8

U _n = межфазное напряжение
В _n = межфазное напряжение

Для сборных предварительно смонтированных воздуховодов и шин (системы шинопроводов) значения сопротивления и индуктивного реактивного сопротивления указываются производителем.
