Обвязка радиатора отопления: задачи, выбор комплектующих, основные схемы

Содержание

задачи, выбор комплектующих, основные схемы

На чтение 6 мин. Просмотров 11 Опубликовано Обновлено

При устройстве или реконструкции отопительных коммуникаций необходимо монтировать новые или заменять старые агрегаты. Работы при наличии инструментов и навыков можно выполнить самостоятельно. Главное – разобраться, как происходит обвязка радиаторов отопления, выбрать ее схему и материалы.

Определение термина «обвязка батарей»

Набор арматуры для присоединения радиатора к магистрали — есть обвязка батарей

Под обвязкой отопительных радиаторов понимается набор элементов трубопровода и арматуры для подсоединения радиаторов к магистрали. Обвязка является наиболее уязвимой зоной коммуникаций по причинам разъемности соединений, вероятности применения некачественной фурнитуры и отсутствия в схеме защиты от механического воздействия.

Принцип подключения батареи к трубопроводу неважен, эффективность и надежность зависит от выбранной схемы. Простейшая горизонтальная технология отличается стабильностью, при использовании бокового способа нужно просчитать финансовые затраты.

Для подъема системы из пола применяются специальные металлические трубки – они повышают надежность обвязки.

Необходимость обвязки отопительных труб

Детали для регулировки работы отопительных приборов

Обвязка батарей отопления обеспечивает корректную работу всех элементов теплотрассы, своевременность их регулировки. Работы также решают задачи:

  • выбора способа контроля над системой – ручного или автоматического;
  • нормализации функций отопительных коммуникаций – поток теплоносителя на отдельном участке ограничивается;
  • снижения расходов за оплату коммунальных платежей;
  • безопасности готовой системы, которая не засоряется отложениями и мусором;
  • обеспечения нормальной температуры и защиты от колебаний давления;
  • удаления воздушных пробок из коммуникаций;
  • регулировки скорости нагрева отопительных устройств;
  • возможности присоединения разных контуров, их настройки;
  • качества распределения тепловых ресурсов по батареям.

Обвязочные элементы нужно подбирать с условием их максимального нагрева.

Разновидности систем обвязки

Подключить отопительное оборудование можно двумя способами – одноконтурным и двухконтурным.

Двухконтурная разводка

При двухконтурной системе детали для обвязки устанавливаются на подачу и обратку

Двухтрубный способ подсоединения предусматривает использование 2 типов арматуры – для подачи и обратки. В первом случае нагретый теплоноситель поступает в радиаторы, во втором – остывшая вода возвращается в резервуар. Равномерный обогрев помещения достигается за счет поступления в каждую батарею теплоносителя с практически одинаковой температуры.

К преимуществам двухконтурной обвязки относятся:

  • регулировка температуры каждого контура;
  • сохранение эффективности вне зависимости от этажа дома;
  • быстрое отключение участка на время ремонтных работ или техобслуживания.

Минусы двухтрубной системы – затраты на большое количество расходников, увеличенное число точек пайки.

При правильном монтаже двухконтурной системы в частном доме ее стоимость будет немного дороже однотрубной.

Одноконтурная разводка

Для одноконтурной системы понадобится меньше деталей для обвязки радиаторов

Однотрубное соединение является способом подвода всех батарей к единой магистрали. Вода, нагреваясь и остывая, движется по одному каналу и подается к приборам по очереди. То есть, теплоноситель в нагретом состоянии направляется по главному стояку наверх и распределяется по устройствам каждого этажа, начиная сверху.

Одноконтурная разводка имеет несколько достоинств:

  • экономия средств при монтаже в частном доме;
  • использование попутного или тупикового движения воды;
  • снижение количества материалов в 2-5-этажах;
  • возможность обустройства при общей длине магистрали до 30 м.

Недостатки однотрубной разводки – снижение температуры на нижних этажах с минимальной площадью радиаторов без байпасов.

Система с одним контуром подходит для подсоединения от 4 до 5 устройств отопления.

Популярные схемы подключения отопителей к трубопроводу

От схемы выполнения обвязки зависит надежность монтажа, эффективность теплоотдачи батарей. Подсоединять систему можно несколькими способами.

Односторонний боковой

Подключать батареи нужно с торца – линии подачи и обратки будут на одной стороне прибора. Обратку располагают снизу, а подачу выводят наверх. При выполнении данной схемы теплоотдача радиаторов используется по максимуму. С целью маскировки арматуры можно сделать подачу внизу, а обратку завести наверх, но это снизит выработку тепла практически на 30 %.

Диагональный

Схема предусматривает организацию обратки снизу на одной стороне, а подачи – сверху на другой. Диагональная технология реализуется для секционных батарей от 12 элементов и панельных – от 120 см. Способ обеспечивает равномерность прогрева устройств в самой удаленной от магистрали зоне.

Нижний

Подсоединение линий обратки и подачи производится внизу, что позволяет скрыть трубопровод. У схемы есть различия в зависимости от типа батарей:

  • Секционные приборы. Труба подачи подключается внизу с одной стороны батареи, патрубок обратного хода выводится на другую сторону.
  • Панельные стальные устройства. Все трубы располагаются в нижней части батареи – подача от коллектора идет наверх, а обратка направляется на коллектор внизу.

Нижнее подключение снижает теплоэффективность секционных приборов на 20%.

Боковое Диагональное Нижнее

Подбор комплектующих для обвязки

Обвязать систему можно при помощи следующих элементов:

  • запорных элементов – стандартных шаровых кранов;
  • заглушек, перекрывающих остальные каналы;
  • кранов Маевского для спуска воздуха в момент сезонного запуска;
  • герметиков – специальных составов или лент.
Запорный кран Кран Маевского Заглушки для радиаторов

Для контроля качества работы коммуникаций устанавливают:

  • манометр для проверки уровня давления в трубах;
  • ручной или автоматический терморегулятор, который позволяет выставлять радиатор на определенную температуру.

При выполнении полипропиленовой обвязки нужен специальный сварочный аппарат.

Правила выбора элементов контрольно-запорного и регулировочного типа

Термостаты могут не использоваться из-за дороговизны

Подключение своими руками радиаторов к системе отопления предусматривает применение дроссельных и запорных элементов. Тип арматуры зависит от количества контуров коммуникаций. Для одноконтурной магистрали понадобятся:

  • шаровые краны для выключения радиаторов – 2 шт.;
  • кран Маевского для спуска воздуха;
  • байпас с вентилем;
  • дроссели или клапаны-термостаты для регулировки температуры – могут не использоваться;
  • автоматические воздухоотводчики.

Для диагональной схемы также применяется промывочный кран, но его можно заменить стандартным шаровым. При выполнении двухконтурной обвязки дополнительно применяется дроссель. То есть, для одного радиатора понадобится терморегулятор на подводной трубе, дроссель – на обратке и кран промывки при диагональном соединении.

Как сделать обвязку полипропиленом

Полипропилен выбирают из-за прочности сварных швов и устойчивости к тепловому расширению

Полипропиленовый тип труб изготавливается из эластичного и прочного сополимера. Производители выпускают изделия до 125 мм в диаметре, которые не подвергаются деформациям при замерзании воды, устойчивы к воздействию кислотной среды, механических повреждений.

Обвязка полипропиленом для батарей отопления производится по технологии спайки:

  1. Подключать трубопровод начинают после того, как произведена установка радиаторов, расширительных емкостей, котлов, колонок.
  2. Арматуру разрезают специальными ножницами под вертикальным углом 90 градусов.
  3. Для предотвращения прогибов и обеспечения надежности соединений применяют вспомогательный крепеж.
  4. Соединение полипропиленовых труб выполняется паяльником. Сначала арматуру прогревают аппаратом 5-10 сек, после чего совмещают элементы друг с другом.
  5. Для надежности фиксации трубы откладываются в сторону на 3-4 мин.

Глубина сварного шва, время соединения, нагрева и остывания зависят от диаметра труб и указаны в таблице.

Диаметр, мм Сварной шов, мм Время, сек
Нагрева Соединения Остывания
20 14 6 4 2
25 16 7 4 2
32 18 8 6 4
40 20 12 6 4
50 23 18 6 4
63 26 24 8 6

Оптимальная температура паяльника для работы с полиэтиленовой арматурой – 260 градусов.

От подбора схемы обвязки радиаторов зависит качество соединения, энергетическая эффективность системы и экономичность расхода теплоносителя. При выполнении обвязочных работ нужно использовать хорошую контрольно-запорную арматуру и специальные инструменты.


Обвязка радиаторов отопления От А до Я: Полное описание

Вы купили квартиру в новостройке или проектируете отопление в частном доме, уже выбрали какие приобретете радиаторы отопления, но к этому всему вам еще необходима радиаторная фурнитура для подключения самого радиатора к системе отопления. Некоторые монтажники это называют обвязка радиатора отопления. Мы в этой статье структурируем данные по типу радиаторов и по материалу самой обвязки.

 Обвязка алюминиевых радиаторов


Для подключения алюминиевого радиатора к системе отопления нобходим радиаторный кран подачи на подающий трубопровод, и запорный радиаторный кран на уходящий трубопровод. Также очень эффективны радиаторные комплекты для подключения куда входит два крана и терморегулятор.

Терморегуляторы используются для управления температурой в помещении. И кронштейны для крепления радиатора к стене или к полу. Ознакомиться с товарами входящими в группу обвязка алюминиевых радиаторов вы можете по этой ссылке.

Информация по теме: WiFi управление радиаторами | Подключение радиаторов отопления | Лучшие алюминиевые радиаторы

Обвязка биметаллических радиаторов


Обвязка биметаллических радиаторов идентичная с алюминиевыми батареями. Для подключения биметаллического радиатора к системе отопления нобходим регулирующий кран подачи на подающий трубопровод, и запорный радиаторный кран на уходящий трубопровод. Также очень эффективны готовые комплекты для подключения куда входит два крана и термоголовка. Терморегуляторы используются для управления температурой в помещении. И кронштейны для крепления радиатора отопления к стене или к полу.

Ознакомиться с товарами входящими в группу обвязка биметаллических радиаторов вы можете по этой ссылке.

Информация по теме: Если радиатор плохо греет, что делать?

Обвязка стальных радиаторов


Для подключения стальных радиаторов в случае бокового подключения радиатора, необходим радиаторный кран подачи на подающий трубопровод, и запорный радиаторный кран на уходящий трубопровод.

Для подключения стальных радиаторов в случае нижнего подключения батареи, необходим узел нижнего подключения (бинокль), а также терморегулятор на радиатор для управления температурой в помещении. Ознакомиться с товарами входящими в группу обвязка стальных радиаторов вы можете по этой ссылке.

Информация по теме: Подключение радиатора с нижним подключением

Обвязка чугунных радиаторов Ретро


Для подключения чугунного радиатора, которые поставляются только с возможностью бокового подключения, используются краны Ретро, а также комплектующие для чугунных радиаторов Ретро.

Обвязка дизайнерских радиаторов


Дизайнерские радиаторы могут подключаться сбоку и снизу, но мы для таких батарей рекомендуем использовать только комплекты для подключения, так как в них уже все включено, и при покупке вместе стоимость ниже. Для дизайнерских радиаторов используется как правило, специальные декоративные комплекты подключения Schlosser. Чтобы не испортить внешний вид в интерьере. Крепления для радиаторов использовать только родное, от производителя.

Обвязка внутрипольного радиатора


Для подключения встроенного в пол радиатора необходим термостатический клапан и запорный клапан, для регулировки подачи теплоносителя также необходим сервопривод отопления, с помощью которого вы сможете регулировать температут в помещении, путем открытия или закрытия термостатического клапана подачи носителя. Сервоприводом управляет термостат.

Также мы хотим описать некоторые варианты обвязки батарей отопления комплектующими и фитингами состоящих из разных материалов. Как правило использются те фитинги, на которых сделана система отопления в целом. Это может быть полипропилен, пресс фитингами, обжим, натяжными фитингами.

Обвязка радиатора полипропиленом


Обвязка полипропиленом считается одним из самых дешевых вариантов, за счет дешевизны фасонины. Используется как правило для обвязки алюминиевых и биметаллических радиаторов с боковым подключением.

Мы не рекомендуем использовать данную обвязку в квартирах

Из недостатков то, что подключение радиаторов полипропиленом выглядит не презентабельно, полипропилен нельзя заливать стяжкой и монолитить в стенах. Используется система в старых домах, а также в частных домах, где вся система отопления сделана на полипропилене. В частном секторе полипропилен очень распространен.

Обвязка радиаторов отопления

Как гарантировать эффективную работу радиатора? Провести правильное его подключение и обвязку. Если с подсоединением всё более или менее ясно, то обвязка вызывает массу вопросов у рядового пользователя.

Обвязка радиатора – это установка в конструкцию прибора запорно-регулирующей арматуры. Последняя не только увеличивает показатели теплоотдачи системы, но и позволяет быстро и без проблем отключить радиатор во время замены, промывки или обнаружения каких-либо неполадок.

3 основных вида обвязки

Следует оговориться сразу, выбирать вариант обвязки необходимо, учитывая тип обогревателя, собственные финансы и требуемые характеристики готовой системы. Выбирать можно из таких вариантов:

  • С запорными кранами. Не позволяет управлять теплоотдачей радиатора, то есть регулировать температуру в комнате, однако, более доступен по стоимости, позволяет самостоятельно снять батарею в случае необходимости. Краны устанавливаются на входе и выходе отопительного прибора.
  • С клапаном регулировки. Монтаж клапана регулировки позволяет контролировать приходящий из общедомовой системы отопления объем воды. Данная обвязка предполагает установку байпайсов, которые соединяют трубы подачи и обратки.
  • С вентилем, имеющим в конструкции термостатическую головку. Данная обвязка предполагает автоматический процесс регулировку. Регулировка происходит за счет поворота головки крана и дальнейшего поддержания необходимой температуры благодаря колебаниям в объемах воды, поступающих в систему. Этот вариант удобнее вышеперечисленных, но и дороже.

Важно! Если вы решили остановиться на вентиле, то должны обеспечить доступ воздуха к термостатической головке, иначе система не будет работать.

Также существуют варианты обвязки с последующей автоматической регулировкой с другими вариациями головок. Выносная головка монтируется тогда, когда невозможно обеспечить доступ воздуха к термоголовке. Проблема имеет несколько решений:

  • Установка термостатической головки с капиллярной трубой. В этом случае головка монтируется, как обычно, но к ней крепится капиллярная трубка, на которую и подается усилие.
  • Установка сервоприводной головки. Здесь на систему крепится термостат, а уже передает сигнал клапану и контролирует подачу воды.

Наиболее предпочтителен второй вариант, поскольку он позволяет подключить несколько батарей к 1 термостатическому прибору, тем самым упростив регулировку температуры воды, однако, он намного дороже. Существуют термостаты с программаторами, которые могут регулировать температуру в помещении зависимо от времени и даже дней недели.

Подводя черту

Для обвязки радиатора желательно прибегнуть к помощи специалиста, поскольку сам процесс и выбор варианта предполагают наличие определенных знаний. Также необходимо грамотно подобрать комплектующие, поскольку от них зависит надежность подключения.

Читайте так же:

Подключение радиатора отопления к полипропиленовым трубам

Автор Фесенко Сергей, инженер На чтение 6 мин.

Системы отопления в частных домах, многоквартирных зданиях и на других объектах в большинстве случаев создаются при использовании радиаторов нового типа. Они составная часть теплового контура, который все чаще монтируется из полимерной трубной продукции.

Эффективность и надежность работы современной обогревающей сети будет обеспечена только при правильном подключении радиаторов отопления к полипропиленовым трубам. Для этого полезно знать особенности монтажа. Разобраться в видах батарей и обвязки.

Важность радиаторов в системе отопления

В квартирах многоэтажных зданий не монтируется водяной обогрев под полом. Это обусловлено вероятностью возможного затопления жильцов на нижних этажах при нарушении герметичности системы и необходимостью увеличения толщины перекрытий. Поэтому для нагрева помещений проводится монтаж традиционных батарей отопления.

Радиаторы отопления в квартире

Тепло от нагретой воды передается воздуху в комнате именно через радиаторы. На теплопередачу влияет температура теплоносителя, площадь и материал отопительного прибора.

Модели в новом исполнении отличаются улучшеной конструкцией. Это позволяет их использовать независимо от схемы разводки отопительной сети. Подключение приборов осуществляется через входные и выходные патрубки.

Современные образцы также дополнительно оснащаются отводами воздуха, позволяющими устранять воздушные пробки в системе. Для этого нужно открыть пусковой клапан на самой верхней батареи.

Доработанная конструкция радиаторов облегчает эксплуатацию и повышает эффективность теплового контура здания. Новые модели позволяют выбрать оптимальную схему подключения.

Виды современных радиаторов

Отопительные модели нового образца — это ситемы в эргономичном исполнении. Они различаются способом крепления, материалом и схемой подключения к тепловому контуру.

Производители выпускают следующие популярные виды батарей:

  • Трубчатые или секционные приборы из стали. Оба типа устройств характеризуются одинаковой теплопередачей. Трубчатые модели имеют более привлекательный вид и стоят больше.
  • Приборы из алюминия, отличающиеся лучшей теплопередачей. Используются в системах с нейтральным теплоносителем. Среда с повышенной щелочностью и кислотностью отрицательно влияет на устройства.
  • Биметаллические радиаторы, изготовленные одновременно из алюминия и стали. Они обладают всеми преимуществами первых двух видов батарей. Эти модели устойчивы перед частицами песка и щелочью. Поэтому их цена выше других устройств.

В частных домах выполняется монтаж любых радиаторов. В квартирах же чаще проводится установка биметаллических секционных батарей.

Монтаж биметаллических радиаторов на полипропиленовые трубы

Ведь их приходится подключать к центральной отопительной сети, которая нередко перемещает теплоноситель с повышенной щелочностью.

Обвязка и подключения

При выборе варианта обвязки радиаторов учитывается:

  • максимально эффективное расположение батарей;
  • возможность снижения количества материалов;
  • существующий или создаваемый тип отопления на объекте (однотрубный или двухтрубный контур).

Рекомендуется прокладывать трубопроводы с минимальным числом поворотов. Это позволит уменьшить вероятность образования воздушных пробок и повысить устойчивость сети перед гидравлическими нагрузками.

Схемы отопления

При однотрубной системе выполняется поочередное подключение отопительных приборов. Лучшим вариантом является схема с байпасами на каждой батареи. Они представляют собой перемычки между подающей и отводящей трубой.

На таких участках обязательно устанавливается запорная арматура. Этот вариант позволяет проводить ремонт радиаторов без отключения всей сети.

При 2-х трубной системе подключение батарей выполняются параллельно или последовательно. Подача подводится к верхнему патрубку, а обратка подключается к нижнему коллектору радиатора.

Существует несколько популярных схем подключения батарей к тепловому ПП контуру:

  • Диагональный вариант, подразумевающий подвод нагретой воды к верхней части отопительного прибора, а ее отвод от нижнего патрубка с другой стороны. Это позволяет теплоносителю проходить все секции и равномерно нагревать батарею.
  • Боковой способ, при котором подключение подачи и возврата происходит с одной стороны радиатора. Патрубки с противоположного торца не используется для соединения радиатора с отопительным контуром.
  • Нижнее соединение, предполагающее подвод подающего и обратного трубопровода к нижним патрубкам батареи, но с разных торцов. Этот вариант часто применяется в коттеджах при однотрубной горизонтально расположенной системе, монтируемой по периметру здания.

При подключении радиаторов учитывается линейное расширение полипропилена во время нагрева. Поэтому при монтаже сети проводится установка кольцевых или П-образных компенсаторов, уменьшающих такой эффект.

Подключение радиаторов отопления полипропиленовыми трубами

При осуществлении соединения радиаторов отопления с полипропиленовыми трубами применяется специальные приспособления.

Арматура и фитинги

Устройства для отключения и регулирования теплопередачи:

  • Шаровые краны, устанавливаемые на подаче и возврате в близости от батарей. Их монтаж также выполняется на байпасе однотрубной системы. Этот тип арматуры в прямом и угловом исполнении позволяет только перекрыть трубопроводы. Устанавливать вентиль в промежуточное положение нельзя, так как это приведет к его разрушению.
  • Дроссели, позволяющие регулировать подачу нагретой воды и изменять вручную теплоотдачу отопительного прибора. Снижение температуры в помещении происходит примерно через 2 часа после прикрытия вентиля.
  • Термостаты — это дроссели с регулятором температуры. Они для автоматического регулирования подачи нагретой среды с учетом заданных параметров. С ними удается постоянно поддерживать температуру независимо от погоды на улице.

Чтобы соединить запорную арматуру с радиатором, применяются американки с резьбой, накидной гайкой и патрубком из полипропилена. Используются также в зависимости от схемы монтажа тройные муфты комбинированного типа.

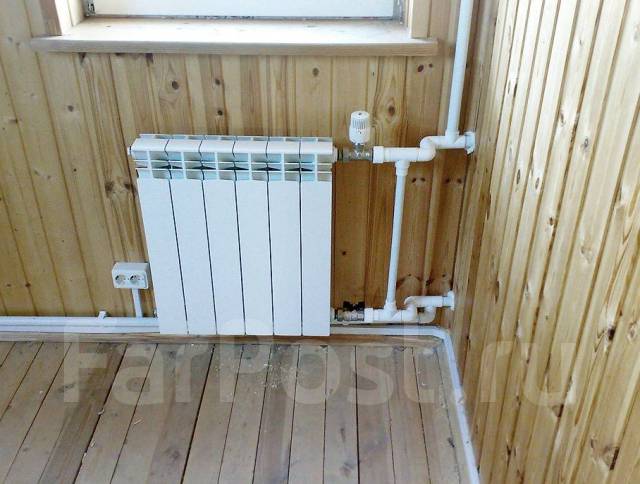

Соединение радиатора отопления с полипропиленовой трубой

Они имеют два конца под пайку и один отвод с резьбой. Еще применяются ПП тройники с одним уменьшенным отверстием.

Инструменты

Подключение теплоносителей выполняется при использовании специальных инструментов и расходных материалов:

  • специальный паяльник для соединения ПП деталей;
  • труборез;
  • набор ключей;
  • паста, лен или фум лента.

Порядок установки

Процесс подключение каждой батареи проводится последовательно:

  • устанавливается запорная арматура вместе с резьбовой частью американок;
  • ПП трубы для отопления нарезаются требуемой длины и закрепляются в штробах или на стене с зазором 20-30 мм от несущей конструкции;
  • батарея фиксируется на кронштейнах;
  • ПП фитинги и отрезки труб спаиваются между собой;
  • накидные гайки американок закручиваются сначала рукой, а потом дотягиваются без лишнего усилия с помощью ключа.

ПП трубы фиксируются в соответствии с проектным уклоном. На подводящих и отводящих трубопроводах должны отсутствовать предварительно напряженные участки.

Вывод и видео по теме

Трубы ПП позволяют проводить подключение радиаторов отопления даже неопытному человеку. Монтаж выполняется в соответствии с проектом и при соблюдении основных правил.

В особенностях соединения батареи с ПП трубопроводами поможет разобраться видео.

Однотрубный контур, пошаговая видео инструкция

Двухтрубный контур, пошаговая видео инструкция

Мне нравитсяНе нравится1

Подключение радиаторов отопления: схемы обвязки, монтаж батарей

Ранее мы уже рассматривали вопрос монтажа системы отопления в квартире в одной из предыдущих наших статей, кто еще не читал ее — советуем прочитать, перейдя по прямой ссылке кликнув на ее название «Как сделать отопление в квартире своими руками». В этой статье мы упоминали о монтаже радиаторов отопления в квартире. Сегодня же мы рассмотрим подробнее схемы подключения отопительных батарей, а также их преимущества и недостатки.

На сегодняшний день существует только две основные схемы систем отопления:

  1. Однотрубная;
  2. Двухтрубная

Однотрубная система отопления

Принцип действия данной системы ясен уже с названия. Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Эта система очень сильно распространена во всех типичных квартирах. Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов (батарей и радиаторов) без установки дополнительных конструктивных элементов. Помимо этого, так как теплая вода проходит существенное расстояние то, доходя до нижнего этажа или крайнего помещения, она заметно теряет температуру, из-за чего в следующих помещениях всегда будет холодней предыдущих.

Двухтрубная систем отопления

В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая – по другой возвращается на подогрев. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Даная система отопления, как правило, применяется в частных домах или коттеджах. Преимуществом такой системы является то, что температура отопительных приборов во всех помещениях одинакова и для регулировки температуры в помещении достаточно лишь установить у подающую трубу терморегулятор.

Прежде чем приступить к схеме подключения батарей, давайте подробнее рассмотрим их конструкцию принцип работы и дополнительные устройства.

Радиатор отопления

Ну, вроде все и так понятно кроме «байпаса». «Байпас» — это всего лишь небольшой отрезок трубы, который размещается между подводящей трубой и отводящей или как ее называют «обраткой». Диаметр трубы «байпаса» должен быть немного меньшим от диаметра основных труб (подводящей и обратки). В установке данного устройства есть необходимость лишь тогда когда необходимо установить терморегулятор на радиатор при однотрубной системе отопления.

Теперь давайте перейдем к схеме подключения радиатора отопления. Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них:

Одностороннее подключение радиаторов отопления

На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. При таком подключении радиаторов горячая вода поступает в верхний патрубок батареи, а охлажденная уходит через нижний патрубок. Схема данного способа подключения дает максимальную теплоотдачу. Если только переместить подачу с отдачей (горячая вниз – холодная вверх) мощность падает примерно на 8%.

Диагональное подключение батарей отопления

 Данный вариант обвязки, как правило, применяется для радиаторов большой длины. Благодаря такому способу подключения есть возможность равномерно прогревать радиатор по всей длине. Так же как и при одностороннему подключении, питающую трубу необходимо подсоединять к верхнему патрубку радиатора, а вот отводящую к нижнему, но с другой стороны. При обратном подключении мощность радиатора падает на 10-11%.

Нижнее подключение радиаторов

Такой вид подключения отопительных батарей используется только в тех случаях, когда сама система труб отопления спрятана в полу. Хоть и красиво, но с боковой схемой подключения мы получаем на 8-10% меньшую теплоотдачу радиатора.

Напоследок давайте напомним правила монтажа радиаторов отопления в жилых помещениях.

Обычно батареи устанавливаются под окнами не, потому что это красиво, а потому что исходящий от радиаторов горячий поток воздуха создает своеобразную завесу, которая не позволяет холоду и сквознякам от окна проходить в помещение.

Для достижения оптимальных параметров теплоотдачи радиаторов следует придерживаться определённых установочных расстояний:

— Высота установки радиатора над полом должна быть от 10 до 13 см;

— Расстояние между стеной и радиатором должно быть в пределах 2-5 см;

— От верхней части ниши или подоконника радиатор должен располагаться на 7 — 11 см.

 Также советуем просмотреть видео под названием: «Монтаж радиаторов отопления своими руками»

Обвязка радиатора – основные элементы, методики и схемы

Важный элемент любой системы водяного отопления дома, квартиры — радиаторы (батареи). Обеспечивают передачу тепла от отопительной системы воздуху, предметам обстановки в помещении. От монтажа, обвязки зависит комфортная температура в помещении, уровень затрат на отопление в холодные сезоны года.

Инструменты, материалы для монтажа радиаторов домашнего отопления

Что необходимо для монтажа радиаторов домашнего отопления

Прежде чем начинать монтаж радиаторов водяного отопления, нужно собрать материалы, инструменты, подготовить место будущей установки отопительного прибора.

Из инструментов понадобятся:

  1. Большой, средний, малый водопроводные ключи
  2. Гаечные ключи средних номеров (10-20)
  3. Плоскогубцы
  4. Разводные клещи с реечным механизмом (среднего размера, 2 штуки)
  5. Ударная дрель, перфоратор
  6. Штроборез
  7. Строительный пылесос (опционально, удобно подключить к штроборезу, перфоратору чтобы избежать загрязнения помещения

Кроме инструментов, необходимо приготовить расходные материалы:

  1. ФОМ-ленту
  2. Силиконовый герметик
  3. Сантехническую паклю

Кроме радиатора домашнего отопления, понадобится несколько деталей (количество указано для установки одного радиатора):

  1. Сгоны — 2 штуки
  2. Запорные шаровые краны для обвязки — 2 штуки
  3. Автооздушник (автоматический воздухоотводчик) или кран Маевского
  4. Заглушки для входных отверстий батареи — 2 штуки
  5. Отрезки труб, фитинги
Полипропиленовые трубы, фитинги

Кран Маевского или автоматический воздухоотводчик

В одном из верхних углов отопительного радиатора нужно установить автоматический воздухоотводчик. Простой конструктивный аналог — кран Маевского. Оба устройства выполняют функцию сброса накопившегося в системе воздуха. Если этого не делать, то работа отопительного прибора будет невозможна, либо неудовлетворительна. Возникновение воздушных пробок в системе, где теплоноситель — вода, это совершенно естественное, неизбежное явление.

При установке радиаторов домашнего отопления из алюминия, автоматический воздухоотводчик обязателен. Причина — выделение при работе водорода. Будьте осторожны — водород взрывоопасен, горюч! Недопустимо скопление в значительном количестве внутри радиаторов домового отопления.

Устройство Маевского — более старая конструкция. Надежность проверена десятками лет эксплуатации, минус — ручная настройка, управление. Компенсируется простотой ремонта, стоимостью.

Можно некоторое время обойтись без автовоздушника, устройства Маевского как обязательной детали батарейной обвязки. Установить обычный шаровой кран. Минус — вероятность случайного разлива воды из системы, потребность в емкости для воды (2-3 литра), которую подставляют при спуске воздуха.

Кран Маевского — необходимый элемент батарейной обвязки

Автоматический воздухоотводчик довольно тонкое устройство, перед каждым отопительным сезоном нуждается в осмотре, настройке. Лучше вызвать мастера, чем рисковать возможным разрывом радиаторов жидкостного отопления, затоплением помещения внезапно вышедшим из строя автовоздушником.

Автоматический воздухоотводчик

Заглушка

Заглушка — металлическая, пластиково-металлическая деталь, которая вворачивается в неиспользуемые отверстия радиаторов домового отопления. Конкретный вид металла зависит от материала радиаторов домового отопления — сталь, алюминий, латунь.

Некоторые радиаторы поставляются с 2-4 заглушками в комплекте, но чаще придется покупать самостоятельно. Главное — размер резьбы, должен соответствовать резьбе в отверстиях радиаторов домового отопления. Чтобы не ошибиться — руководствуются сопровождающей документацией отопительного прибора.

Перед установкой заглушек на радиаторы водяного отопления нужно тщательно очистить резьбу от консервационной смазки.

Запорная арматура

Запорная арматура — краны как части обвязки. В одной системе с отопительными приборами рекомендуется использовать шаровые конструкции.

Изготавливаются из следующих материалов:

  1. Пластик — чаще полипропилен. Для подключения радиаторов водяного отопления не рекомендуется использовать чисто пластиковые устройства, несмотря на доступность. Возможен выход из строя под воздействием повышенной температуры, давления.
  2. Метал — наиболее предпочтительный материал. Надежный, стойкий. Чаще латунь или сталь, защищенные от коррозии нанесением слоя хрома, никеля. Иногда используется полипропилен — похож на чисто пластиковые модели, но только внешне, по качествам превосходит.
  3. Композитные материалы — обычно силумин. Внешне похож на обычные металлические, но дешевле. В эксплуатации силуминовые устройства, как элемент обвязки, ненадежны. Выход из строя возможен в первый отопительный сезон, при опрессовке собранной отопительной системы.

Конструкция шарового крана:

  1. Корпус с корпусными гайками
  2. Рукоять управления
  3. Затвор
  4. Корпусные седла (из тефлона)
  5. Шток с уплотняющими шайбами

Конструкция может быть разборной, позволяет чинить кран заменой детали, а не покупать новый.

Способы установки кранов:

  1. Сварка
  2. Фланцевое соединение
  3. Муфтовое соединение
  4. Комбинация способов

Наименее удобны устройства монтируемые сваркой. Требуют большого опыта сварщика, соблюдения пожарной безопасности.

Наиболее доступны, распространены фланцевые и муфтовые конструкции. Краны различают по пропускной способности водяного потока — 40% — 100%.

Для использования совместно с радиаторами водяного отопления нужны краны, пропускающие 100% потока воды — полнопроходные шаровые.

Запорный кран на стальном радиаторе отопления

Перед установкой устройства нужно очистить резьбовые соединения от консервационной смазки, возможных загрязнений. Резьбу обматывают фом-лентой по направлению будущего закручивания. Для закручивания нужно приложить усилие.

Для закручивания лучше применять динамометрические ключи в комплекте с прокладкой из мягкого не скользящего материала (на губки ключа). Это не позволит повредить гладкие наружные поверхности или сорвать резьбу.

Кран шаровой для радиаторов отопления

В месте монтажа крана должно хватать пространства для полного открытия, закрытия устройства.

Устройство,принцип работы терморегулятора

К запорной арматуре относятся терморегуляторы. Это автоматические или механические устройства, помогающие управлять током горячего теплоносителя через радиаторы отопления. Регулируется температура в помещении.

В механическом варианте регулирование производится вручную. Автоматическое устройство использует в работе подпружиненную термопару. Достаточно выставить температуру, при превышении терморегулятор автоматически перекрывает ток через радиаторы отопления. Когда температура начнет падать, ток воды возобновится.

Терморегулятор системы жидкостного отопления не должен быть закрыт. Если радиатор прикрывается декоративным экраном, нужно использовать конструкции регуляторов с выносным датчиком.

Когда терморегулятор системы квартирного отопления перекрывает поступление теплоносителя в радиаторы, продолжает течь в системе через байпас. Но в системе однотрубного отопления. В системе двухтрубного отопления байпас не нужен.

Сопутствующие материалы, инструменты

Кроме описанных ранее при установке радиаторов, подключении в систему жидкостного отопления могут понадобиться:

  1. Радиаторный ключ
  2. Паяльник для пластиковых труб
  3. Труборез.
  4. УШМ, диски для разделки металлических труб
  5. Дополнительные прокладки из паронита, силикона — при наращивании, уменьшении количества секций радиатора. Нужно для герметизации места свинчивания ниппелями секций.
  6. Дюбели, анкеры для крепления на стене (4 штуки, если секций больше 10, плюс 2 на каждые 4-5)
  7. Строительный уровень, угольник — для разметки места крепежа, соотнесения с горизонтом
Резьбовые фитинги из хромированной латуниФитинги для металлопластиковых труб

Размещение радиаторов в системе отопления

Часто радиаторы системы отопления размещают в пристенном пространстве под оконными проемами для снижения теплопотерь. Основная часть идет через окна. Варианты размещения:

  1. Непосредственно под подоконником
  2. В подоконной нише
  3. В нише, закрытой экраном

Наиболее эффективный по теплоотдаче — первый вариант. Минимально эффективен — последний.

Какой бы вариант размещения батареи системы отопления не был выбран, перед монтажом нужно разместить теплоотражающий экран. Увеличит эффективность на 10-15%. Иначе энергия будет тратиться на прогрев стены.

Между стеной и батареей системы отопления расстояние должно быть 30 — 100 мм. Промежуток между подоконником (верхним краем подоконной ниши) должен быть не менее 100 мм. Расстояние от низа батареи системы отопления до пола — 100 — 150 мм. Оптимально — 120 мм. Это не позволит полу сильно охлаждаться.

Однотрубная, двухтрубная системы отопления

Установка

Правильная установка батарей возможна только при использовании строительного уровня. По размеру батареи, карандашом и угольником производится разметка мест для крепежа.

Радиатор не должен быть строго параллелен полу. Обязательно возвышение угла с автовоздушником на 10 мм.

Небольшой уклон обязателен при монтаже отопительной системы. Делается по направлению течения теплоносителя. В среднем, уклон нужен около 5 мм на один погонный метр трубопровода.

Подключение радиатора отопления к двухтрубной системе

Крепление к стене

Радиатор отопления крепят к стене дюбелями, анкерами. Можно использовать фабричного производства (часто идут в комплекте с батареей отопления), самодельные (из отрезков арматуры диаметром 5-10 мм).

Крепление возможно только в капитальных стенах из кирпича, бетона. Легкие перегородки из дерева непригодны для навесного крепежа (чугунных приборов). В стене ударной дрелью, перфоратором проделывают четыре или более отверстий под дюбели. Глубина должна быть не менее 150 мм. После установки в отверстие пластикового уплотнителя, вкручивается или вбивается молотком крюк для навешивания батареи.

Крюки должны быть размещены так, чтобы угол батареи, на котором размещен автоматический воздухоотводчик, был выше противоположного на 10 мм. Это облегчит выпуск скопившегося воздуха.

Двухтрубная верхняя разводка

После монтажа крюков приступают к вывешиванию батареи. В случае с чугунными моделями, это нужно делать как минимум вдвоем.

Подводящие трубы нельзя полностью монтировать до установки радиатора. Особенно, если предполагается заделка в стену. Нужно вывесить радиатор, подключить к трубам системы, заделывать штробы с трубами цементным, гипсовым раствором.

Крепление к полу

Если стена, возле которой предполагается размещение батареи, деревянная, слишком тонкая, используют крепление к полу. Применяют приставные опоры (к батарее крепятся хомутами). К стене радиатор крепится небольшими анкерами, они страхуют от опрокидывания, перекоса. Основной вес прибора приходится на приставные опоры.

Крепление к полу чаще производится в деревянных домах, использование сварки при монтаже обвязки батареи нежелательно. Это затруднит работу и создаст риск возгорания.

Боковое, Диагональное, Нижнее подключение батарей

Варианты обвязки батарей отопления

Существует три способа подключения батарей к системе отопления:

  1. Боковое (одностороннее)
  2. Диагональное
  3. Нижнее (седельное)

Принципиальные схемы приведены на рисунке. На другой иллюстрации можно видеть различие в эффективности отопления в зависимости от способа подключения.

Способы подключения батарей, изменения теплоотдачи

Обвязка при одностороннем подключении

Одностороннее подключение, (боковое) — наиболее эффективное. Позволяет распределиться теплу равномерно по батарее. В конвекции, излучении тепловой энергии задействована вся поверхность прибора.

Особенность — сгоны (отрезки трубы с двусторонней внешней резьбой) вкручиваются с одной стороны батареи. Там же устанавливается запорная арматура, байпас. Автовоздушник монтируется в противоположном верхнем углу.

Вход теплоносителя должен быть через верхний сгон. Это увеличит эффективность теплоотдачи на 5-8%

Обвязка с байпасом

Обвязка при диагональном подключении

Отличие диагонального подключения — размещение сгонов по диагональным углам. Вход теплоносителя должен быть в верхнем углу. Установка байпаса затруднена. Диагональное подключение менее эффективно по теплоотдаче — примерно на 10-15%

Схема обвязки батареи с байпасом

Обвязка при седельном подключении

Седельное (нижнее) подключение часто применяется в однотрубных системах. Трубопроводы заделываются в пол (прорезаются штробы). Это делает вид отопительной системы более декоративным, но теплоотдача сильно снижается — на 15-20%. Уклон необходимо соблюдать. Нужно предусмотреть удобный доступ к запорным элементам (кранам, терморегуляторам).

Заключение

Правильная установка батарей отопления, обвязка вспомогательными устройствами доступны любому мастеру. Главное — неукоснительное соблюдение СНиПов, рекомендаций производителей оборудования, техники безопасности. Отопление дома даст тепло, экономию.

Средняя оценка оценок более 0 Поделиться ссылкой

Как правильно подключить радиатор отопления в квартире без стояков на 9, последнем этаже?

У Вас Будет идти одна подача и одна обратка. Уже к этой магистрали Вы подключаете каждый радиатор отдельно, чтобы у каждого элемента была "своя" подача и обратка. Далее по тексту ниже.

Как подключаются радиаторы отопления? — какая обвязка этих приборов…

  • Радиатор должен отключаться кранами на подаче и обратке. Отопление выходит со строя, когда на улице 30 градусов мороза, для ремонта одного радиатора систему отопления сливать недопустимо…
  • Схема подключения должна быть такой, чтобы жидкость циркулировала через всю площадь радиатора.

Как разместить радиатор

При установке батарей нужно оставить зазоры. Между стеной и радиатором нужно оставить не меньше 3 см, чтобы не создавать сопротивления потоку воздуха. От пола — не меньше 15 см, до подоконника — не менее 10 см.

Не желательно помещать радиатор в ниши или закрывать экранами. В таком случае будет теряться полезная отдача тепла из-за ухудшения циркуляции воздуха. Причем можно потерять и 50% мощности радиатора, если поместить его в кожух.

Схемы включения

Схемы подключения общеизвестны. Лучшая – диагональная, с ней реализуется условно до 100% от мощности, которую способен развить прибор.

Возвратноточная (боковая) допустима только лишь при длине прибора не более 1,0 метра, в этом случае КПД уменьшается не более чем на 10%.  Другие же схемы не желательны, — большая потеря КПД при нижнем подключении, например…

Что нужно устанавливать

Каждый радиатор снабжается пробками для перехода с диаметра секций на диаметр трубопровода. В большинстве своем радиаторы подключают на резьбу 1/2 дюйма, что соответствует трубам 16 мм металлопластика и 20 мм (наружный) полипропилена. Но могут подключаться и на 3/4 дюйма.

Приобретается соответствующий комплект пробок к радиатору, они устанавливаются на всех торцах на резиновых уплотнениях с применением мягкого ключа для затяжки, чтобы не испортить эмаль.

Воздушный кран Маевского

Каждый радиатор снабжается воздушным краном Маевского, который устанавливается в верхней свободной пробке. Радиатор на креплениях устанавливается или горизонтально, или с небольшим возвышением в сторону крана Маевского.

Обязательное отключение – простейшая обвязка

Простейшая обвязка радиаторов – установка отключающих шаровых кранов. Регулировать поток ими не допустимо (делать не полное открытие), ввиду того, что они быстро выйдут со строя.

Зачем делать байпас

Байпас между подачей и обраткой необходим только при однотрубной схеме отопления, при последовательном включении радиаторов. Например, в многоквартирных домах, к стояку радиаторы подключаются обязательно с байпасом, чтобы отключение одного радиатора мало влияло на всю систему и не останавливало бы циркуляцию теплоносителя по системе.

Как уплотнять резьбовые соединения

При подключении радиаторов металлические резьбовые соединения категорически не рекомендуется уплотнять фум-лентой. Она дает течь при каком либо провороте в соединении. Все должно быть закручено со 100% гарантией надежности.

Это обеспечивается льняным волокном или сантехнической нитью. Резьба обматывается не слишком тонким слоем, намотка смазывается сантехнической смазкой (допускается постным маслом), закручиваине делается ключами с умеренным натягом.

Типичная обвязка радиатора в регулируемой системе

Подключение шаровыми кранами делается там, где требуется только два режима работы радиатора – «включил-выключил».

  • Но в некоторых радиаторах требуется регулировка потока, чтобы отбалансировать всю систему. Например, в тупиковой схеме на первом радиаторе уменьшают расход, если количество приборов в тупике 5 шт. и более. Поэтому на таких радиаторах на обратке ставят балансировочный клапан вместо обычного шарового крана.

В некоторых комнатах радиаторы возможно понадобится периодически отключать или уменьшать их мощность, для экономии энергии. Такие приборы, мощность которых регулируется, снабжаются на подаче настроечным винтовым краном с помощью которого можно плавно изменять расход теплоносителя.

Обвязка радиаторов также включает уголки, тройники…, чтобы направить трубы, например, к стене… Наличие таких фитингов и их расположение определяется в каждом конкретном случае.

Наличие балансировочных клапанов и кранов расхода на отдельных радиаторах определяется при составлении схемы отопления….

Автоматизированное управление радиатором

Радиатор может управляться автоматически и поддерживать в комнате заданную температуру. Поможет в этом термоголовка, которая управляет клапаном так, чтобы поддерживалась заданная температура воздуха.

Теплоотдачу радиаторов можно программировать во времени, если применить соответствующую компьютеризированную термоголовку. Это полезно, при задании отключения отдельных комнат по времени, например на ночь и первую половину дня, кода все на работе… Правда у нас, в отличие от западных стран, такие устройства уже не окупаются…

Термоголовки на всех радиаторах можно применять лишь с автоматизированным котлом, который отключится, если в системе все радиаторы или большинство окажутся закрытыми. Возможность частичного  применения таких приборов с обычным котлом рассматривается для каждого проекта…

Размер трубы - подводный камень при модернизации вашей системы отопления

Опубликовано: , автор: Shaun

Многие свойства можно значительно улучшить с помощью модернизации системы отопления. Отключение радиаторов может улучшить стиль, функциональность и удобство и действительно обновить внешний вид комнаты. Установка набора новых радиаторов может быть достаточно дорогостоящей, но не многие люди понимают, что это также может привести к разочарованию и неприятностям.

Я пишу этот пост, потому что слишком часто вижу эти проблемы, и мне бы хотелось, чтобы больше клиентов их избегало.

Размер трубы важен при рассмотрении модернизации радиатора

В каждой котельной и отопительной системе для выполнения своих функций используется большое количество труб, но не все трубы одинаковы. Логично, что маленькие трубы могут обслуживать только небольшие радиаторы и т. Д., Но на практике это легко упустить из виду.

Трубы диаметром 8–10 мм не справляются со всем

Обычно, если трубы имеют диаметр 8 мм или 10 мм , это может быть проблемой.

Это связано с тем, что трубы небольшого объема в конечном итоге переносят на меньше воды вокруг вашей системы, но при более высоком давлении .

Многие дома были построены с использованием труб малого диаметра. Возможно, они были достаточно хороши с начальной системой отопления. Со временем радиаторы могут быть заменены без должного учета калибра трубы. Это может увеличить нагрузку на котел и вызвать ряд проблем.

Иногда домовладелец или домовладелец хотел бы обновить радиаторы, но может вообще не знать об этой проблеме. Обычно газовые сантехники приезжают посмотреть на работу, чтобы указать на проблему с общим размером трубы.Хороший сантехник сможет правильно оценить требования к давлению в вашей системе и реалистично оценить, что потребуется для модернизации системы отопления, даже если для этого потребуется больше работы, чем вы думали. Иногда это означает, что нужно больше тратить на работу в целом.

Установка новых радиаторов, слишком больших для труб малого диаметра, может вызвать серьезные проблемы с системой отопления.

  • Ваш котел может отключиться из-за слишком высокой внутренней температуры (недостаточный поток)
  • Ваши радиаторы могут плохо нагреваться на крайних участках вашего дома
  • Радиаторные клапаны наверху могут находиться под слишком большим давлением и могут подвергаться чрезмерному износу
  • Ваш котел может подвергнуться повышенному износу и появлению неисправностей

Суть в том, что если вам нужна современная высокопроизводительная система отопления для дома нормального размера или большего размера, этого вряд ли можно будет достичь на трубах диаметром 8 или 10 мм.

Что я могу посоветовать, если у вас есть трубы диаметром 8 или 10 мм, но вы хотите их обновить?

Если вы столкнулись с этой проблемой, мой совет - взглянуть на амбиции вашей системы отопления в более долгосрочной перспективе. Найдите сантехника, которому вы можете доверять, и он поможет вам получить достойное представление о системе отопления, которую вы хотите в обозримом будущем для вашей собственности. Независимо от того, можете ли вы профинансировать обновление за один раз или вам нужно делать это поэтапно, это означает, что вы обновляете вещи в правильном порядке и всегда для повышения работоспособности и производительности системы.Иногда это означает переоборудование труб на всей территории дома.

Я рекомендую калибр не менее 15 мм для большинства работ и гарантирую, что новые установки я всегда использую там, где это необходимо. Я не против поделиться тем, что практикую то, что проповедую. В моем собственном доме в системе отопления, которая шла вместе с моим домом, использовалась труба малого диаметра. Мне очень приятно сказать, что я все это вырвал и установил гораздо более эффективную систему труб диаметром 22 и 15 мм и идеальный котел. Сейчас, когда я модернизирую свои радиаторы (я собираюсь установить вертикальные), у системы более чем достаточно мощности, чтобы успешно справляться с новыми требованиями.

Если вы уже перешли на радиаторы увеличенного размера и у вас возникли проблемы, но вы не хотите прямо сейчас переходить на более крупные трубы, часто лучше всего заменить радиаторы большего размера (особенно на первом этаже) на радиаторы меньшего размера. Это может облегчить проблему и вернуть систему в рабочее состояние, но может исключить из меню нужные радиаторы до тех пор, пока не будет решена фундаментальная проблема с размером трубы.

Если вы, как клиент, слишком внимательно относитесь к цене, у вас может быть тенденция побуждать сантехников попытаться обойти проблему и предоставить вам только те радиаторы, которые вы хотите, игнорируя риски для здоровья системы. Иногда сантехник, который говорит вам то, что вы не хотите слышать, оказывается самым честным.

Чего я хочу избежать, так это полумер, которые вызывают проблемы, повреждают котлы и в конечном итоге люди недовольны модернизацией своей системы отопления. Я видел все виды ненадлежащей работы, выполняемой по самым разным причинам, и всегда огорчаюсь, когда заказчик неправильно тратил деньги на модернизацию системы отопления.

Я надеюсь, что это было полезно. Если вы хотите получить более конкретный совет, не стесняйтесь обращаться ко мне.

Опубликовано в:

Советы по сантехнике

Как быстро должны нагреваться радиаторы?

Проектирование систем парового отопления

Простейшая система парового отопления может быть установлена ​​с относительно низкими затратами. Недостатком простой системы является отсутствие качества регулирования.

Самая простая система парового отопления - это

Однотрубная паровая система с главными трубами, проложенными к котлу.

Для пара и конденсата используются одни и те же основные трубы.Конденсат течет в направлении, противоположном направлению пара.

Воздушные клапаны необходимы для удаления воздуха при запуске.

Система проста, но тепловыделение радиаторов или теплообменников трудно контролировать. Регулировка нагрева приведет к частичному заполнению нагревательных элементов воздухом. Система может работать должным образом в приложениях, где тепло можно регулировать непосредственно в котле, например, в складских помещениях, гаражах и т. Д. Следует избегать использования системы там, где требуется индивидуальное регулирование каждого радиатора или теплообменника.

Конденсат сливается обратно в котел, а во время остановок система заполняется воздухом. Это делает конструкцию пригодной для временно нагретого оборудования, работающего в условиях замерзания воды.

Простую систему можно модифицировать до

однотрубной паровой системы с главными паровыми трубами, отведенными от котла

Это лучшая конструкция, чем предыдущая, поскольку пар и конденсат в большей степени разделены в разных трубах. Ее можно дополнительно улучшить с помощью паровой системы с одной трубой

с верхним распределением пара

Усовершенствованием этой системы является полное разделение линий пара и конденсата с помощью пароотделителя

с конденсатоотводчиком пар задерживается в нагревательных элементах и ​​паропроводах с помощью конденсатоотводчиков.Конденсатоотводчики могут работать по термодинамическим или механическим принципам.

Преимущество системы - это лучшие индивидуальные модулируемые радиаторы и теплообменники.

Минус - больше оборудования и дороже.

Плохая практика при использовании 2-трубного пара

Посмотрите внимательно на две картинки на этой странице. Увидели что-то необычное? Что это за радиаторы? Вы смотрите на два трубчатых радиатора. Посмотрите на вход пара с одной стороны и конденсатоотводчик с другой.По кругу расположены однотрубные дефлекторы парового радиатора. Теперь никогда не делай этого! Кто-то этим пытался решить проблему. Но все, что они сделали, - это создали будущую проблему. Возможно, это даже помогло их первоначальной проблеме. Все, что они делали, - это лечили симптом, а не устраняли проблему.

Если двухтрубный сифон радиатора не закрывается, он не может выводить воздух из радиатора, когда пар толкает его. Воздух попадает в радиатор, и пар не может попасть внутрь. То, что у вас осталось, - это холодный радиатор.Так что какой-нибудь придурок добавляет к радиатору однотрубное вентиляционное отверстие. И знаешь, что? Это так глупо, что работать. Это работает, потому что теперь воздух выходит наружу. Но вот что только что натворил придурок.

Не удалось закрыть ловушку, верно? Итак, теперь в радиаторе конденсируется пар. Куда это идет? Как насчет заполнения радиатора! Теперь произойдет одно из двух событий. Радиатор будет заполняться водой до тех пор, пока не перестанет нагреваться. Домовладелец вызывает сантехника, который выключает котел, поднимается по лестнице к радиатору и собирается снять крышку с сифона, чтобы заменить вышедшую из строя движущуюся часть. Это паровая система, поэтому при выключенных котлах в радиаторе не должно быть воды. Он снимает крышку и окунается в пять или шесть галлонов воды. И, конечно же, в комнате будет белый ковер, и она будет на втором этаже, так что вода может разрушить потолок на первом этаже, проливаясь через отверстие, которое использует труба. Довольно ментальная картина, да? Все потому, что какой-то рывок поставил воздухоотводчик однотрубного радиатора на двухтрубный радиатор. Вот другой сценарий. Радиатор начинает заполняться водой.Котел говорит: «Эй, у меня заканчивается вода». Так включается питатель воды и подает воду в бойлер. Затем система отключается. Вода в этом радиаторе может просочиться обратно через эту плохую ловушку и теперь медленно вызывает затопление бойлера. Вы продолжаете сливать лишнюю воду из бойлера. Вы все время удивляетесь, откуда берется вода. Вы, наконец, звоните своему сантехнику, который заменяет автомат для подачи воды, потому что он считает, что оно, должно быть, испортилось. Вы платите ему, и проблема возвращается. Итак, теперь у вас нет денег на кормушку, вы злитесь на своего сантехника, вы ненавидите свой котел, и у вас все еще есть проблема.Все потому, что какой-то придурок поставил однотрубный дефлектор на двухтрубный радиатор. Но эй, радиатор прогрелся, не так ли?

Можно разместить вентиляционное отверстие в любом месте на стороне подачи системы по вашему желанию. Можно надеть на стояк к радиатору, прямо перед клапаном. Это нормально. Но не ставьте его на двухтрубный радиатор. Радиатор должен иметь возможность воздушной пробки, если сифон не закрывается. Подумайте об этом как о способе радиаторов сказать: «У МЕНЯ ПЛОХАЯ ЛОВУШКА - ИСПРАВИ МЕНЯ».

Вопросы и ответы: Дребезжание труб центрального отопления

Вопрос

У меня есть трубы центрального отопления, которые очень сильно дребезжат, если я выключаю радары вниз по лестнице, они останавливаются.
Есть предложения?

Ответ

Если трубы центрального отопления издают громкий дребезжащий звук, это может быть вызвано разными причинами. Это может быть воздух в системе, который необходимо выпустить путем удаления воздуха из радиаторов; может быть дребезжание клапана радиатора; также может быть ваш клапан насоса; это может быть незакрепленный воздуховод или шум расширения труб. Но прежде чем я перейду к этому, важно, чтобы я знал, какой у вас тип системы и в какой момент возникла проблема.Ваше центральное отопление газовое или электрическое? Это старая система? Производился ли недавно ремонт агрегата до того, как он начал дребезжать? Мы всегда призываем пользователей указывать такие подробности в своих вопросах, чтобы мы могли дать точные ответы, поскольку мы не присутствуем, чтобы взглянуть на систему.

Общие причины дребезжания труб центрального отопления и способы их устранения
Воздух в радиаторе
Как исправить : Удаление воздуха из радиаторов поможет устранить проблему, если проблема в воздухе в вашей системе.Настоятельно рекомендуется вызвать профессионала. Но если вы можете внимательно следовать инструкциям по удалению воздуха из радиатора, описанным ниже, вы можете сделать это самостоятельно.

Удаление воздуха из радиатора

Найдите небольшой клапан (обычно квадратной формы) в верхней части радиатора. Найдите канавку радиатора и, используя отвертку, осторожно и осторожно ослабьте квадратный штифт, пока не выйдет воздух и не начнет выходить вода. Если на вашем радиаторе нет канавки, вам необходимо получить ключ для прокачки радиатора в местном магазине.Используя ключ для удаления воздуха из радиатора, осторожно и осторожно ослабьте квадратный штифт, пока не услышите легкий шипящий звук, указывающий на то, что воздух выходит из вашей системы. Продолжайте выпускать воздух, пока не пойдет вода. Когда вода течет непрерывно без следов пузырьков, снова затяните стержень. Внимание: никогда не вынимайте стержень из радиатора, только слегка ослабляйте его, я повторяю, слегка ослабляя. Ни в коем случае не вынимайте штифт из радиатора.

Имейте в виду, что вода в трубах и радиаторе будет издавать булькающий или дребезжащий звук.А если воздух из радиатора не прокачивался долгое время, будьте готовы к очень грязной воде. Подложите старую ткань под клапан и используйте ведро для сбора воды. В этом случае устранение всех следов воздуха из вашей системы решит проблему.

Другие причины дребезжания трубы центрального отопления

  • Дребезжание клапана радиатора
  • Две трубы касаются
  • Трубы расширяются за счет протекания через них горячей воды
  • Минералы и некоторые бактерии реагируют с нагревательными элементами из сплава, вызывая дребезжащий шум
  • Дребезжание клапана насоса

Совет :
Позвоните профессионалу, чтобы диагностировать и устранить проблему, которая вызывает дребезжание труб центрального отопления.

Answers от Portland Plumbing Plus - сантехники Портленда, обслуживающие Орегон и Вашингтон с 1980 года.

Полезна ли эта информация? Помогите своим друзьям найти ответы на свои проблемы с водопроводом бесплатно, поделившись этим в Twitter, Facebook и Google. Используйте кнопки ▼

Хотите выразить признательность компании Portland Plumbing Plus за эту бесплатную помощь по сантехнике? Оставьте отзыв здесь ► Portland Plumbing Plus Review

У вас есть другой вопрос? Нажмите здесь >> Спросите сантехника , чтобы получить ответ

Котлы и радиаторы - A-1 Сантехника, отопление, кондиционирование и охлаждение Джэксонвилл, Флорида

Котлы и радиаторы

Котлы и радиаторы - две наиболее важные части системы отопления.Тепло, которое распространяется по вашему дому в случае необходимости, исходит от котла в стратегически расположенном месте, традиционно использующего воду, а затем насос, который передает тепло в радиаторы во всех других комнатах, чтобы поддерживать тепло в вашем доме.

Функция котла

Котел является источником тепла в системе отопления, которая является современной версией печи. Природный газ из основного источника здесь действует как уголь или древесина, которые использовались раньше.Когда клапан котла открывается нажатием электрического переключателя снаружи, газ поступает в герметичную камеру сгорания и нагревает холодную воду в трубах до необходимой температуры с помощью теплообменника.

Функция радиатора

Радиатор в системе отопления - это медная труба, которая десятки или более раз поворачивается назад и вперед, как извилистые дороги, чтобы вода могла проходить, а тепло, излучаемое, попадало в указанное помещение.Нагретая вода, перекачиваемая из котла, обтекает каждый контур, а затем покидает радиатор, чтобы вернуться в котел, чтобы собрать больше тепла для следующего цикла.

В случае вашей системы отопления котел выступает в качестве отправной точки, тогда как радиатор - это точка сброса, вода - это транспортное средство, а тепло - пассажир.

Установка котлов и радиаторов

Установка котлов и радиаторов в вашем доме является неотъемлемой частью всей процедуры настройки системы отопления.Для правильной работы требуется профессиональный и обученный надзор. Вы также поможете нуждающемуся в службе отопления подобрать подходящий радиатор и бойлер для вашего дома.

Вопросы по паровому отоплению

Обязательно прокрутите вниз ... на этой странице может быть больше одного вопроса!

Уважаемый NH,

Я искал в Интернете и не нашел много по теме паровые радиаторы тепла. Я живу в Нью-Джерси и только что купил дом которому больше 60 лет.Все радиаторы работают, кроме одного. В блок, о котором идет речь, был преобразован несколько лет назад в паровой плинтус. радиатор. В агрегате вообще нет тепла. Семейный совет: "прокачать блок". Я никогда не жил в доме с радиаторов раньше, поэтому я совершенно не знаком с процессом «кровотечение». Также я не могу найти "кровотечение" болт. любая идея?

MY из Саут-Плейнфилд, штат Нью-Джерси

Я даже паровых радиаторов не видел с первого дома, сто летняя хижина с двумя спальнями, которую я купил в 1973 г.Я с любовью вспоминаю стук и лязг стремительно расширение железных труб по мере того, как котел делал свою работу. В свою первую ночь там я спал на диване. У меня еще не было кровати! Когда продолжалась жара, я думал, здесь обитают привидения!

Паровые радиаторы не нужно «обескровливать». Кровотечение сделано в системах горячего водоснабжения, чтобы позволить воздуху выйти. Здесь нет воздух в паровых радиаторах ... его выдувает пар!

Паровые радиаторы имеют клапан, который позволяет пару выходить при контролируемый так, чтобы радиатор мог нагреваться.Если этот клапан забит минеральных отложений или застрял, пар не может попасть в радиатор, поэтому он не нагревается! Иногда эти клапаны можно прочистить, но вы было бы лучше получить замену. Вы должны найти клапан под торцевой крышкой радиатора. Самая сантехника дома снабжения продают замену дженерикам.

Другая возможная проблема заключается в том, что дом засел, что привело к труба, ведущая к радиатору, больше не наклоняется вниз к котел.Если это произошло, конденсат внутри радиатора который обычно течет обратно в котел, вместо этого собирается в трубка. Это может заблокировать движение пара к радиатору или вызвать очень шумный стук, так как через эту воду прорывается пар под давлением «плотина».

Простое решение - поднять радиатор, если возможно на дереве блоки для восстановления нисходящего наклона. Тем труднее решение, а иногда и единственный вариант, - это сделать какую-нибудь высшую лигу сантехника ИЛИ подумайте об альтернативной системе отопления, такой как электрический или пропан.


Уважаемый NH,

Не могли бы вы дать небольшое объяснение тепла пара? Моя девушка греет ее дом с паровой печью. У нее 7-комнатный дом, а что мы Интересно, это шум, который исходит от клапанов на радиаторах. Не все 7 комнат издают этот раздражающий шипящий звук, когда топка работает, щас 3 номера шипят как сумасшедшие .. Мы поменяли клапаны, которые некоторое время работают, а затем либо в той же комнате, либо другая комната начнет шипеть... Этот шипящий звук нормальная функция? А если да, то почему не все радиаторы светятся тот шум ?

EW

EW,

В бытовых системах парового отопления обычно используется одна труба, которая ведет от котла к каждому радиатору. Когда вода закипает, пар поднимается в радиаторы, чтобы нагреть их. Когда пар достигает кулера радиаторов, он конденсируется в воду и стекает по трубам обратно в бойлер, где он подогревается.

Клапаны сброса давления сконструированы так, чтобы пар продолжал движение система."Шипение" - нормальная функция и, как правило, говоря, чем больше пара выходит, тем быстрее нагревается радиатор. Поскольку выходящий пар увеличивает влажность воздуха в более прохладные месяцы, это должно быть воспринимается как положительное, а не отрицательное качество паровых систем . .. даже хотя прожив десять лет с паровой системой, я сочувствую, что шум временами может раздражать!

Вы не упомянули, все ли радиаторы имеют клапаны сброса давления. Если у не шипящих радиаторов их нет, это объясняет отсутствие шипение.В противном случае клапаны могут работать неправильно. Вообще говоря, регулировка и / или размер клапанов давления влияет на то, насколько сильно шипит каждый радиатор производит. Радиаторы на верхних этажах и радиаторы дальше от котла регулируются для выпуска большего количества пара для компенсации повышенная конденсация из-за удаленности от котла. Поскольку эти удаленные радиаторы нагреваются дольше, они дольше запускаются шипение.

Если нет, обратитесь к сантехнику или специалисту по обслуживанию систем отопления, вентиляции и кондиционирования воздуха. печь, чтобы убедиться, что все работает как надо.Иногда незначительный корректировки могут иметь большое влияние на эффективность системы И ваши Уровень комфорта.

Однако, как упоминалось ранее, некоторое шипение является нормальным и сам по себе не указывает на какие-либо проблемы . .. кроме раздражения.

NH

Преобразование системы отопления: пар в горячую воду

Системы отопления на основе пара широко распространены в Нью-Йорке, особенно в довоенных квартирах и других старых зданиях. Однако паровые котлы и радиаторы обычно неэффективны из-за своего возраста и конструкции, а перевод на горячую воду может дать значительную экономию энергии.Помимо того, что системы горячего водоснабжения более эффективны, они также предлагают более быстрое время отклика, чем паровые радиаторы, при снижении затрат на техническое обслуживание и обеспечении более безопасной работы.

При модернизации системы отопления здания с пара на горячее водоснабжение существует два возможных подхода:

  • Адаптация существующей установки для использования горячей воды. Это наиболее экономичный вариант, когда в здании не будет проводиться капитальный ремонт в короткие сроки. Однако часть эффективности установки горячего водоснабжения теряется при использовании оборудования, изначально рассчитанного по размеру и предназначенного для пара.
  • Полная замена системы отопления. Этот вариант является чрезмерно дорогим в существующих зданиях, поскольку предполагает открытие стен и полов для замены трубопроводов и связанных с ними приспособлений. Однако это рентабельно, если в здании будет проводиться капитальный ремонт.

Паровые системы отопления рекомендуются в новых конструкциях, где пар требуется для дополнительных целей, помимо нагрева, таких как стерилизация; или когда имеется отработанный пар промышленного процесса или электростанции.Однако горячая вода, как правило, является лучшим вариантом для большинства других помещений.


Убедитесь, что ваш проект модернизации системы отопления разработан профессионально.


Как создавалось паровое отопление в 20 веке

Неэффективность парового отопления во многом объясняется практикой проектирования, которая была распространена в начале 20 века: санитарные нормы требовали, чтобы системы отопления соответствовали размерам зданий с открытыми окнами даже в самые холодные дни зимы. Таким образом, паровые радиаторы имеют свойство перегревать внутренние помещения, а открытие окон - единственный способ регулировать температуру. Такая практика представляет собой значительную потерю энергии, поскольку часть тепловой энергии выбрасывается на улицу.

Расточительная эксплуатация - не единственный недостаток обычных паровых систем в зданиях Нью-Йорка. Они также имеют следующие ограничения:

  • Паровые трубы обычно больше, чем трубы для горячей воды, что означает, что система занимает больше места.В новостройках авансовая стоимость увеличивается.
  • Паровые системы отопления менее снисходительны к неисправностям и утечкам. Утечку горячей воды относительно легко обнаружить и устранить, но утечки пара обычно связаны с высокотемпературными струями, которые могут вызвать серьезные ожоги. Учтите, что вероятность неисправности увеличивается с возрастом системы, поэтому системы парового отопления в довоенных зданиях требуют наибольшего внимания.

Пар использовался в старых системах отопления по той простой причине, что он поднимается по трубопроводу без использования насоса, а по одной трубе можно подавать пар и отводить конденсированную воду из радиатора. Однако дополнительные затраты на эксплуатацию парового котла намного превышают затраты на перекачку, связанные с современной системой горячего водоснабжения. Паровое отопление также имеет очень медленное время отклика, что ограничивает использование автоматического управления.


Ищете инженера-проектировщика сантехники для вашего строительства?


Преимущества горячей воды перед паром

Основной причиной модернизации системы парового отопления на горячее водоснабжение является энергоэффективность: например, в рамках проекта преобразования системы отопления, проведенного Университетом Британской Колумбии, КПД повысился с 60 до 85 процентов.Паровые системы также требуют более высоких затрат на техническое обслуживание, которые могут быть более чем в 10 раз выше, чем у эквивалентной системы горячего водоснабжения.

Системы горячего водоснабжения также обеспечивают повышенную эффективность, поскольку они имеют более быстрое время отклика и их легче контролировать. Такие переменные, как температура и поток воды, можно регулировать с точностью, которая просто невозможна с паром, оптимизируя потребление энергии и снижая затраты на энергию.

Процедура переоборудования системы отопления

Как уже упоминалось ранее, системы парового отопления часто бывают крупногабаритными, потому что они разработаны с учетом устаревших санитарных норм.Первый шаг перед переходом с пара на горячую воду - правильно рассчитать тепловую нагрузку.

Расчет тепловой нагрузки и мощность котла

Использование «эмпирических правил» может показаться заманчивым, поскольку они просты, но они часто приводят к слишком большой системе отопления, что частично сводит на нет цель модернизации. Помимо неэффективности, негабаритные котлы работают по более коротким циклам, изнашивая их компоненты и сокращая срок их службы. Это увеличивает расходы на техническое обслуживание и сокращает время между заменами котла.При преобразовании пара в горячую воду размер котла почти всегда уменьшается, и для получения правильного размера установки настоятельно рекомендуется связаться с квалифицированным инженером-проектировщиком или фирмой.

Хотя существующие паровые котлы можно модифицировать для подачи горячей воды, модернизация агрегата, как правило, является лучшей идеей:

  • Можно выбрать современное устройство с превосходной эффективностью.
  • Уменьшение размера агрегата обеспечивает дополнительную экономию сверх той, которая достигается за счет повышения эффективности.

Повторное использование паровых радиаторов

При переходе с пара на горячую воду важно определить, можно ли использовать радиаторы повторно. Некоторые радиаторы предназначены исключительно для пара, и их модификация, как правило, стоит дорого и не рекомендуется; в таких случаях лучше всего использовать другой теплоноситель, например фанкойл.

Хотя радиаторы должны проверяться квалифицированным специалистом, есть один способ сразу определить, предназначены ли они исключительно для пара: если отдельные секции радиатора не соединены трубкой сверху, горячую воду использовать нельзя.

Конфигурация трубопровода радиатора также важна при принятии решения, использовать их повторно или нет. Как следует из их названия, однотрубные системы подают пар и отводят конденсат по одной и той же трубе; в то время как двухтрубные системы имеют отдельную трубу для каждой функции. Две трубы являются обязательными для систем горячего водоснабжения, поэтому модернизация становится более сложной, если в существующей паровой установке используется только одна труба на радиатор. Иногда даже двухтрубные системы требуют модернизации возвратных труб; если они были разработаны для небольшого потока конденсированной воды, они могут не справиться с полным потоком системы горячего водоснабжения.

Использование паропровода для горячей воды

Имейте в виду, что после перехода на горячее водоснабжение трубопроводы будут подвергаться совершенно иному набору рабочих условий:

  • Пар поднимается сам по себе, а горячая вода перекачивается. Трубопровод должен выдерживать давление воды на выходе из насоса, а также статическое давление воды в системе.
  • По подающей и обратной линиям будет проходить вода. Хотя обратная линия предназначена для этого, линия подачи больше, потому что она рассчитана на пропускание пара, а для уравновешивания потока обычно требуются клапаны.

Паровые трубопроводы имеют ряд приспособлений и принадлежностей, которые не нужны при использовании горячей воды, и они вызывают только потерю энергии в виде перепада давления. Любые компоненты, которые больше не нужны после модернизации системы до горячей воды, должны быть удалены, и особое внимание следует уделить термостатическим конденсатоотводчикам, которые могут значительно затруднить поток горячей воды.

Альтернатива переоборудованию: полная замена системы

Замена системы парового отопления новой системой горячего водоснабжения возможна, но стоимость может быть непомерно высокой на существующих объектах из-за необходимости открывать стены и заменять трубопроводы.Однако, если в здании будет проводиться капитальный ремонт, это будет отличным изменением для полной переделки системы отопления.

  • Трубопроводы могут быть рассчитаны по размеру специально для горячей воды, что устраняет необходимость в использовании клапанов на трубопроводах большого размера, которые изначально были рассчитаны на пар. Уравновесить подачу и возврат воды намного проще, если трубопровод имеет соответствующий размер.
  • Радиаторы можно заменить более эффективными альтернативами, такими как системы водяного теплого пола или тепловые насосы на основе воды.
  • Автоматизация может быть развернута для всей системы горячего водоснабжения с минимально возможными эксплуатационными расходами.

Это рентабельно только при проведении капитального ремонта. Например, снос полов и стен только для установки новых трубопроводов редко оправдан с точки зрения затрат и выгод.

Когда рекомендуются паровые системы?

В большинстве жилых и коммерческих помещений горячая вода явно превосходит пар с точки зрения первоначальной стоимости, удобства и эффективности. Тем не менее, есть определенные области применения, для которых лучше подходит паровая система.

Применения, требующие стерилизации

Пар часто используется для стерилизации оборудования в таких областях, как здравоохранение или пищевая промышленность, и наиболее экономичным вариантом является использование одного и того же бойлера для стерилизации и нагрева. Еще одно преимущество пара состоит в том, что любые бактерии в конденсированной воде сразу же погибают во время испарения.

В случаях, когда требуется стерилизация, использование горячей воды для отопления помещений потребует использования двух отдельных котлов, что требует чрезвычайно высоких первоначальных затрат.Следовательно, паровое отопление является рентабельным.

Наличие отработанного пара

Пар часто доступен как отходы промышленных процессов и процессов выработки энергии, и он по существу обеспечивает бесплатный ввод энергии для систем отопления. Абсорбционный чиллер также позволяет использовать пар для кондиционирования воздуха и охлаждения, но это значительные вложения, которые оправдываются только при наличии бесплатного или недорогого пара.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
