Вопрос, где установить расширительный бачок, требует понимания принципа работы систем отопления различной конструкции. Этот прибор необходим в любой из них.

Где установить расширительный бачок в отопительном контуре является одним из главных вопросов

Построенные по открытому или закрытому принципу, отопительные системы требуют использования бачка соответствующей конструкции. Не менее важен момент его правильного размещения.

Место его установки определяется тем, как построено отопление в доме. Ошибки в этом вопросе быть не должно. Иначе добиться стабильного тепла и минимума проблем не удастся.

Открытая система

Это конструкция, подразумевающая соблюдение двух основных условий. Во-первых, самотечное перемещение теплоносителя по трубам за счет их уклонов. Во-вторых, использование такого свойства воды при нагреве, как конвекция. Это явление, когда нагретая часть воды, становясь легче, перемещается вверх. В связи с этим особенно важно, где установить расширительный бачок.

Схема устройства открытой системы отопления. Расширительный бак расположен в самой верхней ее части.

С использованием таких принципов работает открытая система отопления. Здесь не нужно перекачивать теплоноситель (воду). Она движется сама. Для поддержания процесса нужно, чтобы давление было естественным (атмосферным). Устройством для создания такой ситуации и является расширительный бачок открытого типа.

Правильным местом его установки является наивысшая точка конструкции отопления. В таком случае выполняются три главных требования в назначении бачка. Он вмещает в свою полость увеличивающийся объем нагретого теплоносителя. Принимает воздух пробок, образующихся при нагреве воды и выпускает его в атмосферу.

Автоматический воздухоотводчик. Его функции в открытой системе отопления выполняет расширительный бачок.

В данном случае выполняются функции воздухоотводчика. Одновременно в трубы и радиаторы добавляется требуемое количество воды. За счет этого не появляется дополнительный воздух в системе.

Особенности установки открытого бачка

Возможны два варианта его расположения. Один из них – это чердак дома или дачи. Здесь преимущество в том, что бачок не виден и не требует особенного эстетического оформления. Проблема в том, что емкость нужно утеплять. Не совсем удобно отслеживать и уровень ее наполнения.

Бачок открытого типа на чердаке дома

Второй вариант где установить расширительный бачок — помещение комнаты с отопительным прибором. Здесь емкость должна монтироваться на самой верхней точке трубы, по которой разгоняется выходящий из котла теплоноситель.

Опыт эксплуатации такой конструкции говорит о некоторых моментах, обязательных для исполнения. Речь идет в первую очередь о бачке, расположенном на чердаке. Для исключения его перелива при пополнении нужно предусмотреть трубу аварийного сброса воды в безопасное место. Это сохранит помещения ниже расположенных комнат от затопления водой.

Открытый расширительный бак под потолком комнаты

В качестве дополнительных затрат появляется работа по устройству подводящего трубопровода для заливки воды. Тепловые потери в холодный период года следует предотвращать путем утепления бачка.

Читайте также: Шаровые краны для воды итальянской компании FADO

Где установить расширительный бачок в закрытой системе отопления

Здесь теплоноситель перемещается принудительно от перекачки насосом. Прямое сообщение с атмосферой отсутствует и недопустимо. Все физические процессы, которые происходят с водой при нагреве, остаются те же.

Система отопления закрытого типа — где установить расширительный бачок здесь

Поэтому для их восприятия используется расширительный бачок закрытого типа. Он решает проблему увеличения объема теплоносителя. Однако, для удаления воздушных пробок необходимо применение воздухоотводчиков.

Особенности установки закрытого бачка

Считается, что его можно устанавливать практически в любом месте системы отопления закрытого типа. Однако есть приоритетная точка, где эта герметичная емкость работает наиболее эффективно. Ею является трубопровод, по которому отработавший теплоноситель возвращается к источнику нагрева.

Разбираясь, где установить расширительный бачок на нем, следует сказать, что этого не нужно делать в произвольном месте. Его следует врезать на прямом участке трубы перед циркуляционным насосом и котлом. Есть нескольким причин.

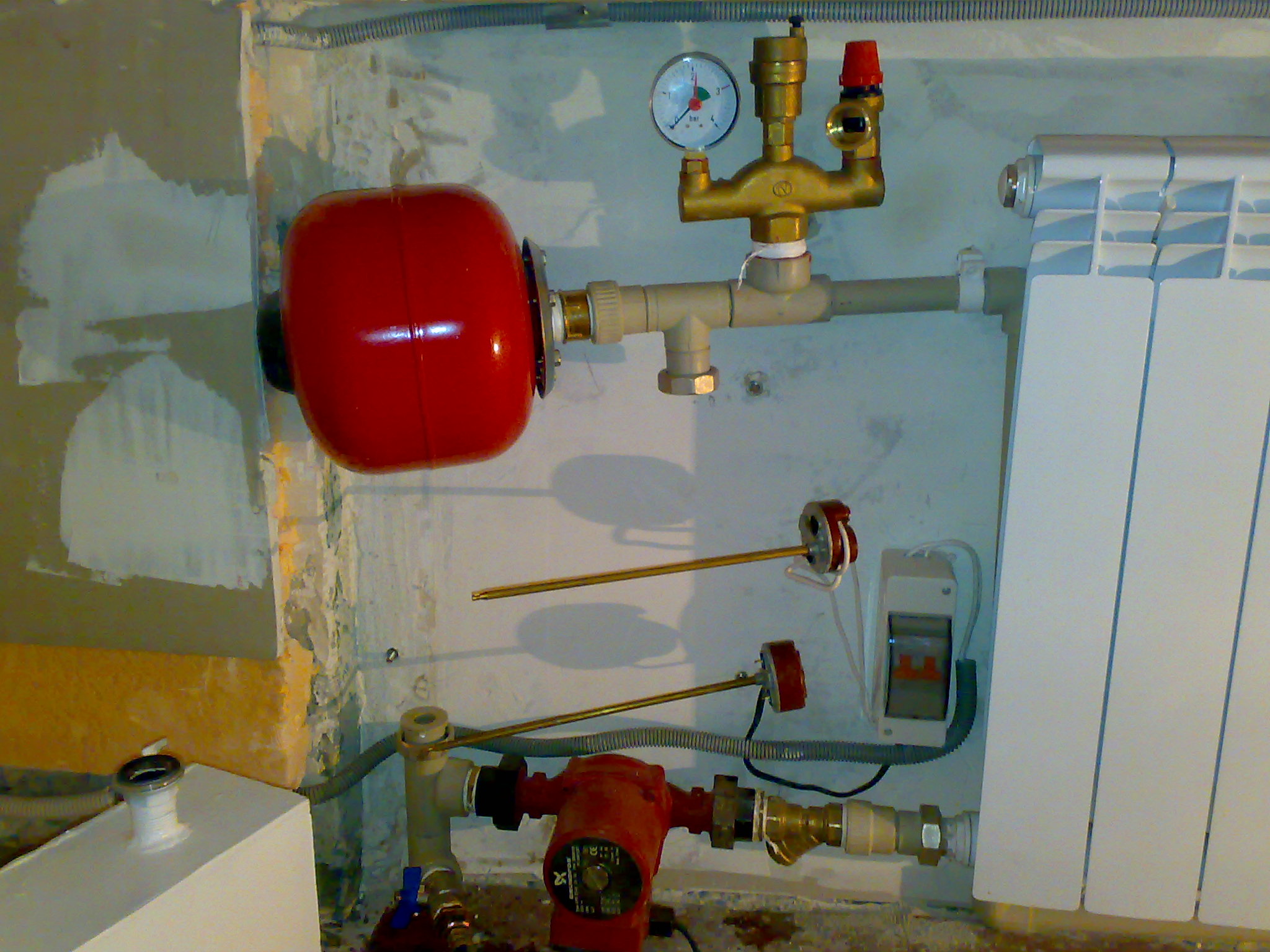

Расширительный бачок (6) врезан в обратку (7) перед насосом (5) и отопительным котлом (1)

Во-первых, течение воды здесь максимально спокойное, без завихрений. Появляется возможность получения такого же ее состояние и в бачке. Соответственно мембрана будет работать спокойно, без рывков.

Во-вторых, перед насосом появляется водный аккумулятор воды, что благоприятно влияет на его работу. В-третьих, температура воды в обратном трубопроводе (40^оC – 50^оC) не подвергает мембрану бачка усиленному износу. Это значительно лучшая ситуация, чем если бы она нагревалась от температуры в разгонном коллекторе. Здесь имеем примерно 80^оC – 90^оC.

Один из вариантов где установить расширительный бачок

Разбираясь, где установить расширительный бачок, следует не упускать все затронутые вопросы. Это дело специалиста, но и владельцу дома необходимо понимать ситуацию. Ожидаемый эффект системы отопления будет обеспечен, если все нюансы будут учтены.

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

Розширювальний бак для опалення. Статті компанії «АкваАрт»

Розширювальний бак для опалення — схема установки у відкритих і закритих системах 1 Загальна інформація 2 Як і де ставиться розширювальний бак 2.1 Відкрита система 2.2 Закрита система 3 Висновок Давайте постараємося розібратися, для чого потрібна та як виконується установка розширювального бака в системі опалення. Ми розглянемо варіанти для відкритої системи з природною циркуляцією та для закритої системи опалення, використовує циркуляційний насос. Почнемо, однак, із визначень.



ЗАГАЛЬНА ІНФОРМАЦІЯ

Що таке розширювальний бачок і для чого він потрібен? Сама назва дає підказку: для розширення. При фіксованій масі теплоносія в контурі опалення і трубах, еластичність яких прагне до нуля, зі зміною температури теплоносія неминуче буде змінюватися тиск в системі. Теплове розширення, пам’ятаєте? Вода або будь-який інший теплоносій, нагріваючись, розширюються. Як тільки зусилля перевищить міцність труби або радіатора на розрив… Бум! Причина можливої аварії — в тому, що вода, змінюючи свій обсяг при нагріванні, залишається практично нестисливої. Звідси ж і таке поняття, як гідроудар: пружні взаємодії в рідкому середовищі, спрощено кажучи, відсутні. Очевидне рішення — створити в системі резервуар з легкосжимаемой субстанцією — повітрям.

При збільшенні об’єму води при наявності такого резервуара тиск зросте незначно. Корисно: щоб кисень з повітряного резервуару не сприяв корозії труб, розчиняючись у воді, в бачках для закритих систем він відділений від води гумовою мембраною.

Крім закритих систем опалення приватних будинків з фіксованими обсягами і контуру, і теплоносія в ньому, розширювальний бачок можна виявити: У відкритих системах, що контактують з атмосферним повітрям; В системах централізованого опалення з верхнім розливом. Там розширювальний бак знаходиться на горищі і з’єднується безпосередньо з подаючим трубопроводом будинкової системи опалення. В обох описаних випадках монтаж розширювального бака опалення потрібен для того, щоб позбутися від повітряних пробок. Перепад між двома нитками у разі центрального опалення — всього близько двох метрів. У системах опалення приватних будинків з природною циркуляцією — і того менше.

При такому перепаді напір води ніяк не зможе вичавити повітряну пробку з верхньої частини опалювальної системи. Звідси просте рішення: поставити якусь ємність для збору повітря там, де він буде накопичуватися, і при запуску системи стравлювати його. У разі відкритої системи, ясна річ, якісь активні дії не потрібні.

Все повітря в системі буде витіснений вгору і потрапить в розширювальний бак. У відкритій системі він тут же возз’єднається з атмосферою. В закритій — буде чекати, поки власник будинку відкриє повітряний кран.

ЯК І ДЕ СТАВИТЬСЯ РОЗШИРЮВАЛЬНИЙ БАК

Отже, ми збираємося своїми руками спроектувати і змонтувати систему опалення. Якщо вона ще й заробить — нашій радості не буде меж. Є інструкція по установці розширювального бачка? ВІДКРИТА СИСТЕМА В цьому випадку відповідь підкаже простий здоровий глузд. Відкрита система опалення являє собою, по суті, один великий посудину складної форми зі специфічними конвекційними потоками в ньому. Монтаж котла і опалювальних приладів у ньому, як і монтаж трубопроводів, повинні забезпечити дві речі: Швидкий підйом нагрітої котлом води у верхню точку опалювальної системи і її злив через опалювальні прилади самопливом; Безперешкодне переміщення бульбашок повітря туди, куди вони кинуться в будь-якій посудині з будь-якою рідиною.

Вгору. Висновки очевидні: Установка розширювального бачка опалення у відкритій системі завжди виконується в її верхній точці. Найчастіше — вгорі розгінного колектора однотрубної системи. У разі будинків верхнього розливу (хоч вам і навряд чи доведеться їх проектувати) — у верхній точці розливу на горищі. Сам бачок для відкритої системи не потребує запірної арматури, гумовою мембрані і навіть в кришці (хіба що для захисту від сміття). Це простий відкритий зверху водяний бак, в який завжди можна долити відро води замість випарувався. Ціна такого виробу дорівнює вартості декількох зварювальних електродів і квадратного метра сталевого листа товщиною 3-4 міліметра.

Так виглядає розширювальний бак для відкритої системи опалення. При бажанні в люк в ньому можна вивести водорозбірний кран від водопроводу. Але куди частіше він у міру випаровування води доливають звичайним відром.

ЗАКРИТА СИСТЕМА

Тут і до вибору бака, і до його монтажу доведеться поставитися досить серйозно. Давайте зберемо і систематизуємо основну інформацію, доступну на тематичних ресурсах. Монтаж розширювального бака системи опалення оптимальний в тому місці, де течія води найбільш близько до ламинарному, де в опалювальній системі мінімум завихрень. Саме очевидне рішення — розташувати його на прямій ділянці розливу перед циркуляційним насосом. При цьому висота щодо статі або котла значення не має: призначення бачка — компенсувати теплове розширення і гасити гідроудари, а повітря ми прекрасно стравим через повітряні крани.

Типова схема установки бачка. Його розташування в однотрубній системі буде таким же — перед насосом по ходу води.

1 Баки в заводській комплектації іноді забезпечуються запобіжним клапаном, скидають надлишковий тиск. Однак краще перестрахуватися і переконатися, що в вашому виробі він є. Якщо ні — докупити і змонтувати поруч з баком. 2 Електричні та газові котли з електронними термостатами часто поставляються з вбудованими циркуляційним насосом і розширювальним баком опалення.

Перш, ніж відправлятися за покупками — переконайтеся, що вони вам потрібні.

3 Принципова відмінність мембранних розширювальних баків від тих, що використовуються у відкритих системах — їх орієнтація в просторі. В ідеалі теплоносій повинен надходити в бак зверху. Ця тонкість монтажу покликана повністю видалити повітря з того відсіку бака, який призначений для рідини.

4 Мінімальний об’єм розширювального бачка для водяної системи опалення береться приблизно рівною 1/10 об’єму теплоносія в системі. Більше — припустимо. Менше — небезпечно. Об’єм води в опалювальній системі можна грубо розрахувати, відштовхуючись від теплової потужності котла: як правило, береться 15 літрів теплоносія на кіловат. Манометр, змонтований поруч з розширювальним баком і підживлюючим вентилем (з’єднує опалення з водопроводом), може надати вам неоціненну послугу. Ситуація з залипшим золотником запобіжного клапана, на жаль, не так вже й рідкісна.

5 Якщо клапан скидає тиск дуже часто — це явна ознака того, що з об’ємом розширювального бачка ви прорахувалися. Зовсім не обов’язково міняти його. Досить придбати ще один і підключити його паралельно.

6 Вода має порівняно низький коефіцієнт температурного розширення. Якщо ви перейдете з неї на незамерзаючий теплоносій (наприклад, етиленгліколь), вам знову-таки знадобиться збільшити обсяг розширювального бака або встановити додатковий.

ВИСНОВОК Як зазвичай, додаткову інформацію про виборі і установці розширювальних бачків в системах різних типів ви виявите на відео в кінці статті.
