Утепление и обогрев собственного жилья всегда имеет одно из первостепенных значений в жизни человека, особенно, если он живёт в холодных регионах, поэтому, можно использовать калькулятор расчета радиаторов отопления частного дома или же сделать такие вычисления самостоятельно, что будет более точно.

Но будет мало подсчитать, сколько вам необходимо секций для той или иной комнаты, вам также придётся позаботиться о максимальной теплоотдаче приборов, что связано с их подключением и видом контура, а также о правильном расположении приборов, что тоже имеет большое значение для создания микроклимата.

Радиаторный контур в помещении

Конечно, требований много, но все они не так уж и сложны, как это может показаться на первый взгляд, о чём мы сейчас вам и расскажем, а ещё продемонстрируем по теме видео в этой статье.

Как вычислить мощность радиаторов

Существуют достаточно сложные расчёты, которые применяются при проектировании жилых и общественных зданий, где учитывается очень много различных нюансов, которые, пожалуй, могут быть известны одним только проектировщикам.

Мы предлагаем вам более простой путь вычисления, при котором возможны небольшие погрешности, но, тем не менее, это т метод действует и никого ещё не подводил.

Какими бывают радиаторы

Биметаллические радиаторы

• Биметаллические радиаторы отопления на сегодняшний день можно назвать самыми востребованными не только для автономных, но и для централизованных систем – несмотря на то, что их цена выше, нежели у чугунных, жильцы их монтируют вместо чугуна в своих квартирах в частном порядке.
  Такая популярность не напрасна – прибор сделан из двух металлов – с внутренней стороны там сталь, которая позволяет выдерживать практически любое давление, возможное в отопительном контуре даже в многоэтажных зданиях, а сверху там алюминий, который обладает очень высокой теплопроводностью.
  Как правило, такие батареи выпускаются секционного типа, и величина одного прибора будет зависеть от мощности, необходимой для отопления определённого помещения.

Таблица параметров от некоторых производителей на биметаллические радиаторы

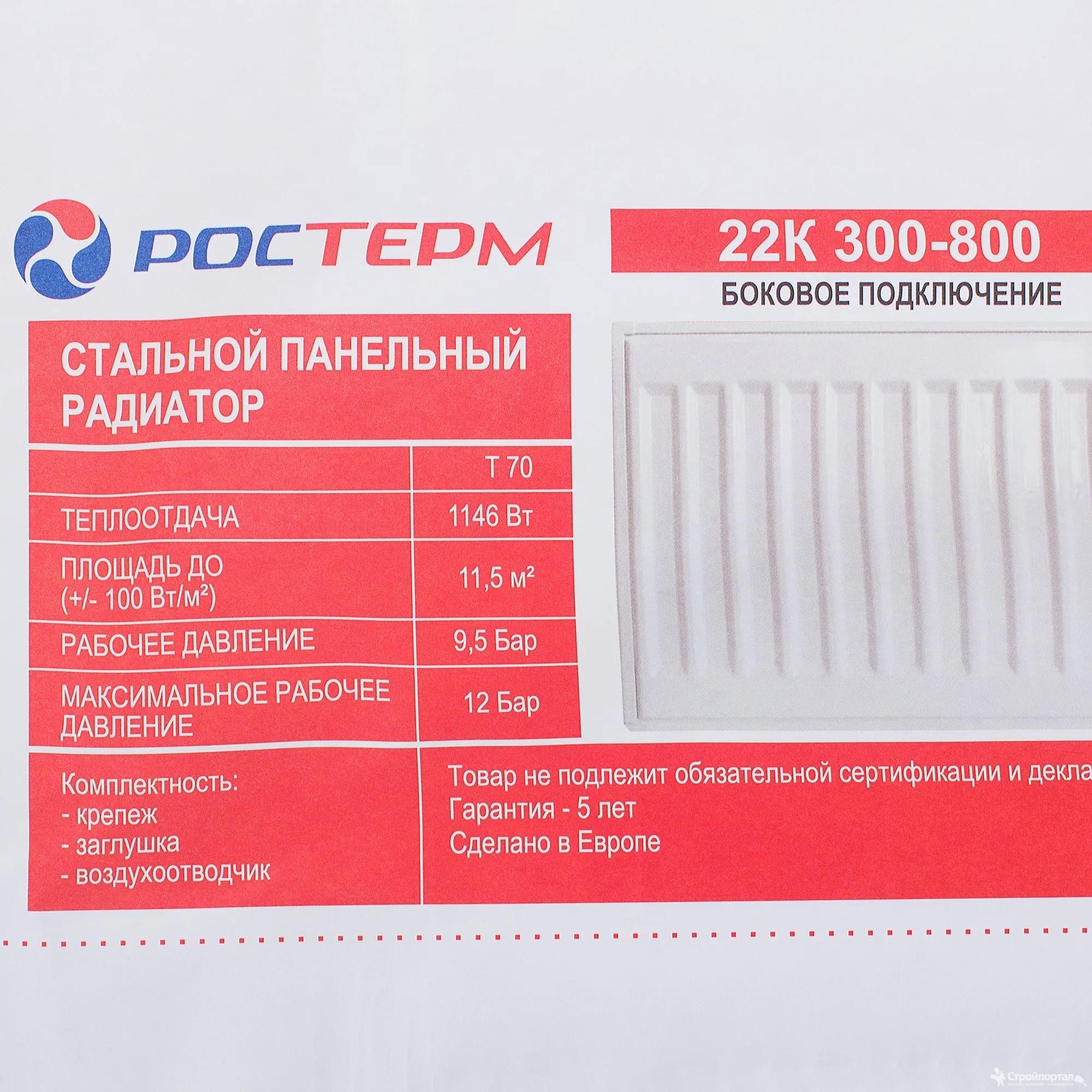

Стальные панельные радиаторы

• Наиболее бюджетными можно назвать стальные панельные отопители, где очень высокая теплоотдача, которая приобретается за счёт расстояния между осями и П-образными пластинами, расположенными на трубах, где циркулирует теплоноситель. Их может быть по одной, по две и по три штуки, от чего, вполне естественно, увеличивается мощность прибора при одном и том же количестве циркулируемой в нём воды.
• Такие конструкции достаточно крепкие и выдерживают высокое давление, но их основная проблема заключается в подверженности коррозии и это, пожалуй, является основной причиной, почему инструкция не рекомендует использовать их в централизованном отоплении – во время спуска воды в ёмкость попадает кислород, что вызывает реакцию и прибор ржавеет.
  Также стальные радиаторы используются, как полотенцесушители, но как батареи они изготавливаются только по индивидуальному заказу, так как здесь нужна оцинкованная или нержавеющая сталь, а это очень дорого.

Секционный алюминиевый радиатор

• Самой большой теплоотдачей обладают алюминиевые радиаторы, которые могут производиться, как секционные, так и как панельные, а делаются они либо литьевым, либо экструзионным способом (второй способ несколько дешевле, но здесь слабым местом является клееный или сварной стык).
  Безусловно, отопительные приборы из такого металла очень дорогие, но, как вы понимаете, за качество платят и, причём немалые деньги, но использовать их можно исключительно для автономных систем. Дело в том, что теплоноситель, циркулирующий в таких приборах, должен быть антифризом со специальными присадками, противостоящим коррозии и образованию накипи, а это возможно только в автономных контурах.

Чугунный радиатор

• Ну и, конечно, это до боли знакомые всем чугунные батареи, как на фото вверху, которые смонтированы в подавляющем большинстве квартир многоэтажных домов и устанавливаются в новостроях по сей день, причём зарекомендовали они себя очень даже хорошо. Основными недостатками таких приборов можно назвать большую ёмкость секций (нужно греть много воды) и толстые стенки, которые долго нагреваются, зато также долго и остывают.
  Но с такими недостатками превосходно справляются централизованные системы отопления – объём там мало значит на общем фоне, а вот медленное остывание очень удобно, так как это связано с периодическими циклами циркуляции – при неработающей системе тепло сохраняется (для автономных контуров такие радиаторы в эксплуатации обойдутся дорого).

Рассчитываем мощность

Примечание. Следует отметить, что наиболее эффективное место размещение радиатора находится под окном.
Теплый воздух от прибора, поднимаясь вверх, образует заслон холодным потокам, которые движутся от стёкол.

Наиболее эффективное место размещение радиатора находится под окном

Как мы уже говорили, нам не придётся рассматривать сложные вычисления, так как рассчитать радиаторы отопления для частного дома можно более простым способом и даже если это не совсем точно, тем не менее, это действенно и большинство сантехников поступает именно так, не вызывая после запуска системы в эксплуатацию никаких нареканий.

Но существует два способа расчётов – по площади и по объёму помещения – первый вариант возможен лишь в том случае, если высота потолков не превышает 270 см, но если эта цифра окажется больше, то в таких случаях мощность считается из нормы на кубометр.

Обратите внимание!
Для Москвы и Московской области на квадратный метр помещения нужно 100 Вт тепловой энергии, а если вычислять по объёму, то на м 3 нужно 41 Вт.

Секции можно снимать или добавлять

Давай те узнаем, как произвести расчет количества радиаторов отопления в частном доме по площади (потолки не выше 270 см) и для этого мы будем задействовать формулу Kколичество секций=S*100/P, где S – это размеры нашей комнаты, а P – это тепловая мощность одной секции. Для примера возьмём небольшую комнату 3×4м, значит, у нас S=12м2, а за расчетную единицу возьмем секцию радиатора Grandini мощностью 130 Вт.

В таком случае, если у нас такие данные, то мы подставим их в формулу, тогда Kколичество секций=S*100/P=12*100/130=9,23. Но, как правило, округление делают в большую сторону, значит, для помещения площадью 12м2 вам понадобится радиатор из 10 секций, если это Grandini 350 (для других приборов смотрите значение мощности в таблице).

Для тех случаев, если потолок, к примеру, имеет 3м, подходит другая формула – V*41/P и мы возьмём комнату с такой же площадью, тогда Kколичество секций= V*41/P=4*3*3*41/130=11,35 или 12 секций аналогичного радиатора.

Заключение

Следует отметить, что вы можете произвести расчёты своими руками для любых радиаторов, и металл здесь не имеет значения – мощность секции или панели в любом случае указывается заводом-изготовителем. Только панельные приборы вам нужно рассчитывать не по секциям, а по штукам, используя аналогичные формулы, где P будет равно мощности одного панельного отопителя.

Как рассчитать количество батарей для отопления для вашей квартиры

Расчет необходимого количества радиаторов отопления для обогрева помещения производится для каждой комнаты отдельно. Или, в том случае, если комнаты соединены проёмом, дверь между ними постоянно открыта, при расчёте они принимаются за одно помещение. А вот как рассчитать количество секций батарей – узнайте из статьи на нашем сайте.

Расчет количества радиаторов отопления на комнату

Примерный расчёт количества секций радиаторов отопления можно произвести по объему помещения, исходя из того, что на 1 куб. м объема нужно 34 Вт мощности батареи. Например, комната площадью 20 кв. м и с высотой потолка 2,5 м имеет объем 50 куб. м. Значит, для нее нужна суммарная мощность батарей отопления 50 * 34 = 1,7 кВт.

Мощность 8-секционного радиатора Warmica Lux – 1,48 кВт, 10-секционного – 1,85 кВт. Придётся брать 10-секционный: лучше в тепле, чем в холоде!

Более точный расчет радиаторов отопления по площади производят с учётом множества коэффициентов. Формула расчета количества радиаторов отопления в этом случае выглядит следующим образом:

P=100*S*k₁*k₂*k₃*k₄*k₅*k₆*k₇, где

P – суммарная мощность радиаторов, необходимых для обогрева помещения, в Ваттах;

S – площадь помещения в кв. метрах;

k₁ – коэффициент, вносящий поправку на качество остекления окон, для обычного пакета в два стекла

k₁=1,27,

для двойного стеклопакета k₁=1,

для тройного k₁=0,85;

k₂ – коэффициент, характеризующий качество теплоизоляции стен. Для стены в два кирпича принимается равным 1,

для стены с худшей теплоизоляцией – 1,27,

с лучшей теплоизоляцией – 0,85;

k₃ – коэффициент, характеризующий отношение площади окон к площади пола в помещении. При отношении Sокон/Sпола= 0,5 k₃=1,2ж

при Sокон/Sпола= 0,4 k₃=1,1;

при Sокон/Sпола= 0,3 k₃=1,0;

при Sокон/Sпола= 0,2 k₃=0,9;

при Sокон/Sпола= 0,1 k₃=0,8.

k₄ – вводит поправку на климатический пояс. Если средняя температура самой холодной недели года в зоне размещения постройки составляет – 35°С, то k₄ принимается равным 1,5;

если самая холодная температура -25°С, то k₄= 1,3;

если -20°С, то k₄= 1,1;

если -15°C, то k₄= 0,9;

если – 10°С, то k₄= 0,7:

k5 вводит поправку на количество стен в помещении, выходящих наружу.

Если одна стена является наружной, то k₅=1,1;

если две стены, то k₅=1,2;

если три стены, то k₅=1,3;

если 4 стены, то k₅=1,4.

k₆ учитывает тип помещения, находящегося выше обогреваемой комнаты. Если это холодный чердак, то

k₆ принимается равным 1;

если отапливаемый чердак, то k₆ = 0,9;

если отапливаемое жилое помещение, то k₆=0,7.

Коэффициент k₇ вводит поправку на высоту потолка. Его надо выбрать из расположенной ниже таблицы:

Но, как понимает читатель, в стандартной квартире с пластиковыми окнами расчет производится элементарным образом: площадь комнаты перемножается на 100 и получается потребная мощность в Ваттах. То есть, для рассмотренной выше комнаты площадью 20 кв. м необходимы батареи общей мощностью 2 кВт. Это немного больше, чем было получено при расчете по объёму, но разница не критична.

Как рассчитать количество батарей отопления в режиме online

Торгующие организации берегут клиентов от лишних умственных усилий и помещают на своих сайтах калькуляторы расчета количества радиаторов отопления. Работа с ними напоминает игру: знай, вводи параметры помещения (площадь, количество наружных стен, размеры окон и т.д.) и получай готовый результат.

На сайте компании «Термал» калькулятор рассчитать количество батарей отопления позволяет даже для разных типов батарей. Впрочем, меняются не характеристики помещения и не количество потребных на его обогрев ватт, а мощность 1 секции радиатора.

Так, если делать расчет количества биметаллических радиаторов отопления, то мощность одной секции принимается равной 220 Вт;

если делать расчет количества радиаторов отопления чугунных, то средняя мощность секции принимается 250 Вт;

если делать расчет количества алюминиевых радиаторов отопления, то средняя мощность секции принимается 180 Вт.

Конечно же, заказчик может скорректировать мощность секции в соответствии с паспортными данными приобретаемого оборудования и более точно рассчитать количество батарей на комнату.

Расчёт и подбор радиаторов отопления

Расчет радиаторов отопления

При выборе радиаторов отопления, сейчас у покупателей проблем не возникает, ведь ассортимент этих элементов отопительно системы впечатляет: алюминиевые, чугунные, биметаллические – что душа пожелает. Но приобретение дорогостоящих радиаторов ещё не означает, что у вас дома теперь точно будет тепло. Для эффективного отопления помещений, существенную роль играет не только качество радиаторов, но и их количество. Но давайте разберемся, как нужно правильно рассчитывать радиаторы отопления, чтобы не купить лишнего и не замёрзнуть зимой.

Одним из основных параметров является тепловая мощность секций

У каждого отопительного прибора имеется своя тепловая мощность, например у радиаторов отопления из алюминия она составляет 185-200 Вт на одну секцию, если же говорить про чугунные радиаторы, то их тепловая мощность не более 130 Вт. Однако помимо материала, из которого изготовлены секции, на тепловую мощность оказывает влияние показатель «DT», отвечающий за учёт температуры теплоносителя, входящего и выходящего из батареи. К примеру, у алюминиевого радиатора по паспорту высокая тепловая мощность – она составляет 180 Вт. Данный параметр достигается только лишь, при DT = 90/70. Проще говоря, температура поступающей транспортируемой среды должна составлять 90 градусов, а на выходе это уже 70 градусов.

Но следует учитывать, что котлы в таких условиях практически никогда не эксплуатируются. У котлов настенного типа, выходная температура составляет максимум 85 градусов, а пока горячая вода дойдёт до трубы она потеряет ещё несколько градусов. Следовательно, даже при покупке алюминиевых радиаторов, необходимо отталкиваться от того, что тепловая мощность их секций будет не более 120 Вт.

Методика расчёта радиаторов отопления в зависимости от площади помещения

Если неправильно посчитать необходимое количество радиаторов, то это может стать причиной недостаточного отопления, высоких счетов за отопление или же высоких температур в помещениях. Расчёты следует делать как при установке радиаторов, так и если меняется старая отопительная система, где на первый взгляд с числом секций всё ясно. Также учитывайте, что в зависимости от типа радиатора, теплоотдача у них может быть разной.

Проще всего – это выполнить расчёт количества тепла, которое необходимо на отопление, исходя из площади помещения, где планируется установка радиаторов. Если площадь помещения известна, то необходимое количество тепла можно высчитать на основании СНиПа:

• Если вы живёте в средней климатической полосе, то чтобы отопить 1 м² жилой площади, необходимо затратить от 60 до 100 Вт тепла;
• Для более холодных районов, на отопление 1м² жилой площади, нужно от 150 до 200 Вт.

На основании данных норм, можно сделать расчёт, сколько необходимо тепла одной жилой комнате. Если дом или квартира расположены в средней климатической зоне, то чтобы отопить помещение площадью 18 м², необходимо затратить 1800 Вт, для этого площадь помещения умножаем на 100. Но учитывая, что нормы СНиПа являются усредненными, а погода часто оставляет желать лучшего, площадь помещения мы умножаем на максимальное значение, необходимое для его отопления – в нашем случае это 100 Вт. Но если вы живете на юге, то площадь своего помещения можно смело умножать на 60 Вт.

В отоплении запас по мощности необходим довольно небольшой: с повышением необходимой мощности, требуется и большее число радиаторов, в чем больше их будет, тем больше должно быть носителя тепла в системе. Если для жителей квартир, где централизованное отопление это не является критичным, то для тех, у кого автономное отопление, большой объем системы будет значить увеличение затрат на обогрев теплоносителя.

Выполнив расчёт тепла, которое необходимо помещению, можно точно понять, сколько должно быть секций у батареи, ведь каждый конкретный отопительный прибор может выделять определенное количество тепла в соответствии с его техническими показателями.

Итак, полученную потребность тепла необходимо разделить на мощность радиатора. В результате мы получим требуемое число секций, которые позволят обеспечить помещение нужным количеством тепла.

Выполним расчет радиаторов для нашего помещения в 18 м². Мы посчитали, что для его обогрева требуется мощность в 1800 Вт. Допустим, что одна секция имеет мощность 175 Вт. Значит, 1800/175=10,28 шт. Последние две цифры можно округлить как в большую, так и в меньшую сторону. В меньшую округляем для радиаторов на кухне, где имеются и другие источники тепла, а при расчёте обогрева комнаты или балкона, лучше округлить в большую сторону.

Рассчитываем радиаторы отопления в зависимости от объема помещения

Принцип расчётов здесь примерно такой же, как и в ранее рассмотренном случае. Прежде всего, нам необходимо вычислить общую потребность в тепле, после чего рассчитать число секций радиаторов. Если батарея будет скрыта экраном, то потребность помещения в тепловой энергии увеличиваем на 20%. В соответствии с требованиями СНИП, чтобы обогреть один кубически метр жилого помещения, требуется 41 Вт тепловой мощности.

Умножив высоту потолка на площадь комнаты, мы получим объём помещения. Полученное число умножаем на 41 Вт. Теперь у нас есть необходимое количество тепловой мощности для обогрева помещения. Квартиры, где установлены стеклопакеты и имеется внешнее утепление, необходимое количество тепловой мощности составляет 34 Вт на 1 м³.

Для наглядности давайте выполним расчёт требуемого количества тепла для помещения площадью 21 кв.м. и с потолками, высотой 2,7 метра. Объём такого помещения равен 56,7 куб.м (21 кв.м умножили на 2,7 метра), значит, необходимая для него тепловая мощность будет составлять 2324,7 Вт (56,7 куб.м. умножили на 41 Вт).

Чтобы сделать расчёт радиаторов отопления берем тепловую мощность одной секции в 175 Вт (как в предыдущем примере). Теперь 2324,7 Вт / 175 Вт = 13,28 – это и есть необходимое количество радиаторов отопления. Число 13,28 округляем в большую или меньшую сторону в зависимости от типа помещения.

Как рассчитать количество секций биметаллического радиатора?

Чтобы штатный режим отопления обеспечивал в комнатах квартиры температуру комфорта, под каждым подоконником должно быть достаточно радиаторных секций. Иногда, в угловых квартирах, они не помещаются под окном и располагаются вдоль стены.

Прежде чем заменить старые батареи, на стильные биметаллические приборы, рассчитайте их потребность, воспользовавшись известными методиками расчета.

Принцип и особенности работы биметаллического радиатора

Главное достоинство и причина популярности этих радиаторов в том, что они по прочности не уступают стальным трубам. Благодаря алюминиевому покрытию, они имеют:

• Отличный коэффициент теплопередачи;
• Долгий срок использования;
• Стильный внешний вид;
• Легкий вес;
• Наличие ниппелей для соединения секций, позволяет легко нарастить — уменьшить длину батарей, соответственно теплотехническим расчетам.

Методы расчета

Наиболее популярные способы расчета производятся с использованием фактической площади и объема отапливаемой комнаты.

По площади

Расчет по площади наиболее прост, но позволяет определить количество секций, только в квартирах с высотой около 2,5 м. СНиП предусматривает нагрузку на метр в 100 Вт. Это норматив для средней полосы. На севере за 60 широтой, она может быть значительно выше.

Умножая площадь на 100, мы получаем мощность нормативного потребления тепла. Разделив ее на паспортную теплоотдачу ребра, получим число ребер для обогрева.

По объему

Расчет по объему используется там, где потолки выше 2,6 м. Согласно нормативам, для отопления м.куб. в зависимости от типа здания требуется:

• для панельного 41 Вт,
• для кирпичного 34 Вт.

Умножая площадь на высоту комнаты получаем расчетный объем в кубах.

Умножая количество кубов на норматив теплопотребления вашего дома, получаем мощность нормативного потребления тепла, которую используем аналогично п. 2.1.

Сколько секций биметаллического радиатора нужно на 1 м2

Еще один метод расчета. Он хоть и приближенный, но его с успехом используют слесаря сантехники, в случаях, когда расчет касается приборов большой суммарной мощности.

Практики утверждают, что в квартире со стандартной высотой, одна биметаллическая секция средней мощности обеспечивает теплом 1,8 метров площади. В этом случае достаточно знать только площадь комнаты. Поделив ее на 1,8, получаем необходимое количества ребер.

Параметры, которые нужно учитывать при подсчете

Приблизительные расчеты привлекают своей простотой, но не дают достоверной информации. В результате хозяин квартиры может замерзнуть, или переплатить за установку дорогостоящих радиаторов.

Точный расчет должен учитывать множество поправочных параметров:

• Состояние остекление;
• Количество наружных стен;
• Их теплоизоляцию;
• Тепловой режим верхнего помещения;
• Климатические характеристики региона и другие параметры.

Поправочные коэффициенты

Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:

• К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
• К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
• К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
• К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
• К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
• К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
• К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.

Пример расчета — сколько секций нужно на комнату 18 м2

Вы живете в кирпичном доме, в средней полосе России, где самая холодная пятидневка имеет среднюю температуру минус 10 градусов. Живете на последнем этаже, где над вами неотапливаемый чердак, на окнах стоят двойные стеклопакеты, а отношение остекления к полу составляет 30 %. Причем квартира у вас угловая, а площадь комнаты — 18 м.кв.

Формула подсчета количества тепла будет выглядеть так:

100 Вт / на метр ×1,0 ×1,0 ×1,0 ×0,7 ×1,2 ×1,0 = 84 Вт/кв. м.

Умножаем что получилось на 18 метров и получаем 1512 Вт. Теперь разделим на тепловую мощность одного биметаллического ребра, которую мы принимает за 170 Вт (а вам следует уточнить ее у продавца). Вышло 8,89 ребер или 9 штук.

По аналогии с этим примером вы сможете рассчитать сколько секций необходимо для вашего помещения и не ошибиться при заказе.

4.7 / 5 ( 23 голоса )

БТЕ – радиатор какого размера вам нужен?

Перед установкой новых радиаторов необходимо определить, какой уровень тепловой мощности удовлетворит потребности каждой комнаты в вашем доме. Тепловая мощность радиатора измеряется в британских тепловых единицах (BTU) в час.

Чем больше комната, тем выше потребность в тепле по сравнению с меньшими комнатами. Как правило, это также означает, что более крупные радиаторы имеют тенденцию к большему выходу BTU, хотя стиль панели радиатора также может влиять на это. Другие факторы, такие как пол, изоляция и пространство стен, также могут влиять на тепловую мощность, необходимую от радиатора.

Вычислить необходимое количество БТЕ с помощью нашего калькулятора БТЕ, приведенного ниже. Наш калькулятор БТЕ следует использовать только в ознакомительных целях, поэтому вы можете проконсультироваться с квалифицированным инженером-теплотехником для более точной оценки выходной мощности БТЕ, необходимой для комнат в вашем доме, поскольку в этом будут играть роль другие внешние факторы.

После того, как вы определились с радиатором подходящего размера для вашей комнаты, вы можете просмотреть весь наш ассортимент радиаторов и полотенцесушителей здесь.

Первое, что вам нужно сделать, это установить объем комнаты, в которую вы будете добавлять новый радиатор. Это можно рассчитать по следующей формуле:

Длина помещения (м) x Ширина помещения (м) x Высота помещения (м)

Это даст вам объем вашей собственности (в м ³ ) и, по сути, определяет количество пространства, которое необходимо отапливать в этой комнате вашим радиатором (ами).

После успешного определения объема помещения, в котором вы хотите установить новый радиатор (-ы), следующим шагом является определение стандартного уровня тепловой мощности (в БТЕ), необходимой для обогрева помещения такого размера.

Это можно рассчитать по следующей формуле:

Объем помещения (м3) x 153

Выполнив задачу 2, вы должны знать выходную мощность в BTU, необходимую для желаемого размера комнаты.К сожалению, существует ряд других влияющих факторов, которые могут сыграть роль в увеличении или уменьшении требуемой выходной мощности в БТЕ для комнаты. Например, если у вас нет теплоизоляции чердака в вашем доме, вам может потребоваться радиатор с немного большей выходной мощностью в BTU, чем указано ранее.

Чтобы учесть эти факторы, мы рекомендуем вам решить, нужно ли вам прибавить или прибавить к выходному количеству БТЕ, которое вы установили в задаче 2.

Вот некоторые из основных факторов, которые могут повлиять на этот показатель БТЕ:

Следующая таблица дает вам приблизительное представление о размере радиатора, необходимом для достижения желаемой выходной мощности в БТЕ.

Очевидно, что чем больше радиатор, тем больше тепловая мощность (БТЕ). К сожалению, это не так просто, как просто выбрать размер радиатора, который вам нужен – объем доступного пространства также имеет большое значение. Поэтому стоит рассмотреть различные варианты панельного типа: однопанельный одинарный конвектор, двухпанельный одинарный конвектор и двухпанельный двухканальный конвектор – все доступны и предлагают разные уровни теплопроизводительности, несмотря на одинаковые размеры радиатора.

Приведенная ниже таблица представляет собой хорошее руководство, чтобы понять, какой тип радиатора вам следует искать. Если вам нужна дополнительная информация о радиаторе, который лучше всего подходит для вашей комнаты, мы рекомендуем обратиться к квалифицированному инженеру-теплотехнику.

Direct Heating Supplies предлагает широкий выбор радиаторов различной мощности, стилей, цветов и размеров в BTU. Воспользуйтесь нашим калькулятором BTU выше, чтобы найти то, что вам нужно, и ознакомьтесь с нашим ассортиментом радиаторов и полотенцесушителей.

Чугунный радиатор Калькулятор БТЕ

UKAA, мы стремимся подобрать для вас подходящие чугунные радиаторы. Важно, чтобы вы выбрали правильный радиатор для желаемой комнаты, поэтому мы сделали выбор намного проще с помощью нашего простого калькулятора BTU для чугунных радиаторов.

Для поддержания тепла в каждой комнате вашего дома потребуется определенное количество тепла.Тепловая мощность радиатора, необходимая для помещения, может быть выражена в британских тепловых единицах (БТЕ) ​​или ваттах. Все типы чугунных радиаторов излучают разное количество тепла в зависимости от их размера и мощности радиатора. Если вы подумываете о покупке радиатора, первое, что нужно сделать, – это рассчитать количество БТЕ, которое требуется для каждой комнаты. Лучше всего это сделать с помощью калькулятора мощности радиатора.

Наш калькулятор БТЕ для радиаторов разработан для того, чтобы ваши радиаторы в достаточной степени обогревали комнату, в которой они установлены.

Как определить размер чугунного радиатора с помощью калькулятора BTU

Для расчета формулы BTU для вашей комнаты вам потребуется:

1. Введите ширину, длину и высоту помещения

• Гостиная / Столовая / Ванная
• Спальня
• Кухня / общая зона

• Ваша комната выходит на север?
• Есть ли в вашей комнате дверь патио?
• Есть ли в вашей комнате двойное остекление?

Теперь, когда вы рассчитали требования к помещению, вы можете определить, сколько «секций» вашего радиатора необходимо для обеспечения правильной мощности радиатора.

Большинство онлайн-калькуляторов БТЕ для радиаторов очень похожи, но главное, на что следует обращать внимание, это то, что радиаторы, которые вы покупаете, соответствуют британским стандартам. Если вы покупаете чугунные радиаторы, протестированные по BS EN442-1 и BS EN442-2, то можете быть уверены, что мощность радиатора гарантирована. Вы же не хотите покупать радиатор только для того, чтобы обнаружить, что в ваших комнатах недостаточно тепла!

В UKAA мы продаем только радиаторы, прошедшие испытания по британскому стандарту, поэтому вы можете быть уверены в том, что покупаете высококачественный радиатор.

Калькулятор тепловой мощности радиатора для помещений неудобной формы

Пожалуйста, прочтите это простое пошаговое руководство о том, как рассчитать BTU для комнаты сложной формы. Если ваша комната не имеет формы квадрата / прямоугольника, мы рекомендуем выполнить измерения с помощью системы, представленной ниже, и разделить комнаты на секции, а затем вычислить необходимые БТЕ для каждой секции с помощью онлайн-калькулятора.

Это даст вам необходимые выходы, необходимые для каждой части комнаты. Затем вы можете добавить их вместе, чтобы получить общую потребность.

Если в вашей комнате сводчатый потолок или сводчатый потолок, мы рекомендуем разделить потолок на две части, как показано ниже:

• Измерьте высоту каждого потолка и рассматривайте каждую секцию как отдельную комнату e.грамм.

Секция 1 – длина 4 м, ширина 3,5 м, высота 1,8 м (вам нужно будет измерить сводчатый потолок / сводчатый потолок в самой высокой точке)
Секция 2 – длина 4 м, ширина 3,5 м, высота 2,4 м

Затем вычислите выходную мощность, необходимую для каждой секции.

Добавьте это число в секцию 2, и тогда вы получите общее количество тепла, необходимое для достаточного обогрева помещения.

Щелкните здесь, чтобы создать свои чугунные радиаторы на заказ

Теперь вы знаете, как рассчитать BTU для ваших радиаторов, просмотрите нашу подборку чугунных радиаторов в Интернете.

BTU – Центральное отопление Mr. Калькулятор

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Используйте этот калькулятор, чтобы определить потребность в БТЕ (энергии) для обогрева комнаты.Затем мы покажем вам выбор продуктов, соответствующих вашим требованиям.

Какую комнату вы хотите отапливать?

Гостиная

Столовая

Прихожая

Кухня

Спальня

Ванная

Каковы размеры комнаты?

Насколько изолирована комната?

Защищенный В среднем Незащищенный

Одноместный застекленный С двойным остеклением

Полученные результаты

Для больших комнат рассмотрите возможность разделения тепловой мощности на несколько радиаторов, чтобы избежать появления холодных пятен в комнате.

Обратите внимание, что все расчеты являются приблизительными; для получения более точных результатов следует проконсультироваться с инженером-теплотехником.

Узнать | OpenEnergyMonitor

Радиатор модели

Проблема

Если заданная тепловая мощность радиатора системы центрального отопления составляет 1430 Вт при «средней температуре воды» 70 ° C и температуре окружающей среды 20 ° C, какова температура подачи при тепловой мощности 500 Вт? (предположим, что расход остается постоянным)

Расчет температуры подачи по тепловой мощности может показаться неправильным.Причина, по которой приводится этот пример, заключается в том, что это расчет, который выполняется в модели теплового насоса.

Пример радиатора: двухпанельный конвектор Kudox 600×800

Фон

Стандартная процедура испытаний радиаторов, произведенных в Европе, определяется стандартом BS EN442. В соответствии с этим стандартом температура воды, поступающей в радиатор (температура подачи) установлена ​​на 75 ° C, температура в помещении установлена ​​на 20 ° C, а затем скорость потока регулируется до тех пор, пока температура обратной воды не станет 65 ° C.

Тепловая мощность радиатора определяется по формуле:

  Heat_output = specific_heat x массовый расход x (T_flow - T_return)

Где:

Heat_output = Тепловая мощность радиатора в ваттах (Дж / с)
specific_heat = Удельная теплоемкость жидкости (Дж / кг.K) (Вода: 4186Дж / кг.K)
массовый расход = массовый расход (кг / с)
T_flow = Температура воды, поступающей в радиатор (C).
T_return = Температура воды, выходящей из радиатора (C).

Температура подачи 75 ° C и температура обратки 65 ° C дает “среднюю температуру воды” (MWT) 70 ° C, которая является температурой радиатора, обычно указываемой в брошюре по радиаторам.

Фактическая средняя температура радиатора может не соответствовать средней температуре воды, рассчитанной по приведенному ниже среднему уравнению, в действительности она зависит от конструкции радиатора, например, от протока воды через радиатор. Но для наших целей предположим, что это достаточно близко.

Также часто указывается разница между MWT и комнатной температурой (Delta_T), составляющая 20 ° C = 50 Кельвинов.

  MWT = (T_flow + T_return) / 2

Delta_T = MWT - T_room

Когда вы уменьшаете среднюю температуру воды в радиаторе, его тепловая мощность не уменьшается линейно.Тепловая мощность при Delta_T, равном 25K (половина стандартного тестового Delta_T, равного 50K), составляет менее половины тепловой мощности, заданной при 50K. Тепловая мощность, отдаваемая радиатором при различных значениях Delta_T, обычно определяется с помощью таблицы поправочных коэффициентов:

  MWT = T_room + Delta_T

  Heat_output = specific_heat x массовый расход x (T_flow - T_return)

  (T_flow - T_return) = Heat_output / specific_heat x массовый расход

  MWT = T_room + Delta_T = 20,0C + 22,3K = 42,3C

  массовый расход = Heat_output / specific_heat x (T_flow - T_return)
массовый расход = 1430 Вт / 4186 Дж / кг. K x (75C-65C) = 0,0342 кг / с

  T_flow = MWT + Heat_output / (2 x specific_heat x массовый расход)
T_flow = 42,3C + 500 Вт / (2 x 4186Дж / кг · K x 0,0342 кг / с) = 44,0C
