Расширительный бак для отопления закрытого: Расширительный бак для отопления закрытого типа купить по выгодным ценам

Содержание

Как выбрать мембранный расширительный бак системы отопления?

При нагревании любой теплоноситель расширяется и увеличивается в размерах. В результате давление в закрытой системе отопления постепенно растет и достигает критической отметки. Мембранный расширительный бак системы отопления предназначен предотвратить разрушение узлов и трубопровода вследствие расширения теплоносителя.

Основной функцией расширительного бачка является оптимизация рабочего напора в системе обогрева. Закрытые системы отопления не могут нормально работать, если к ним не подключен мембранный бак для отопления.

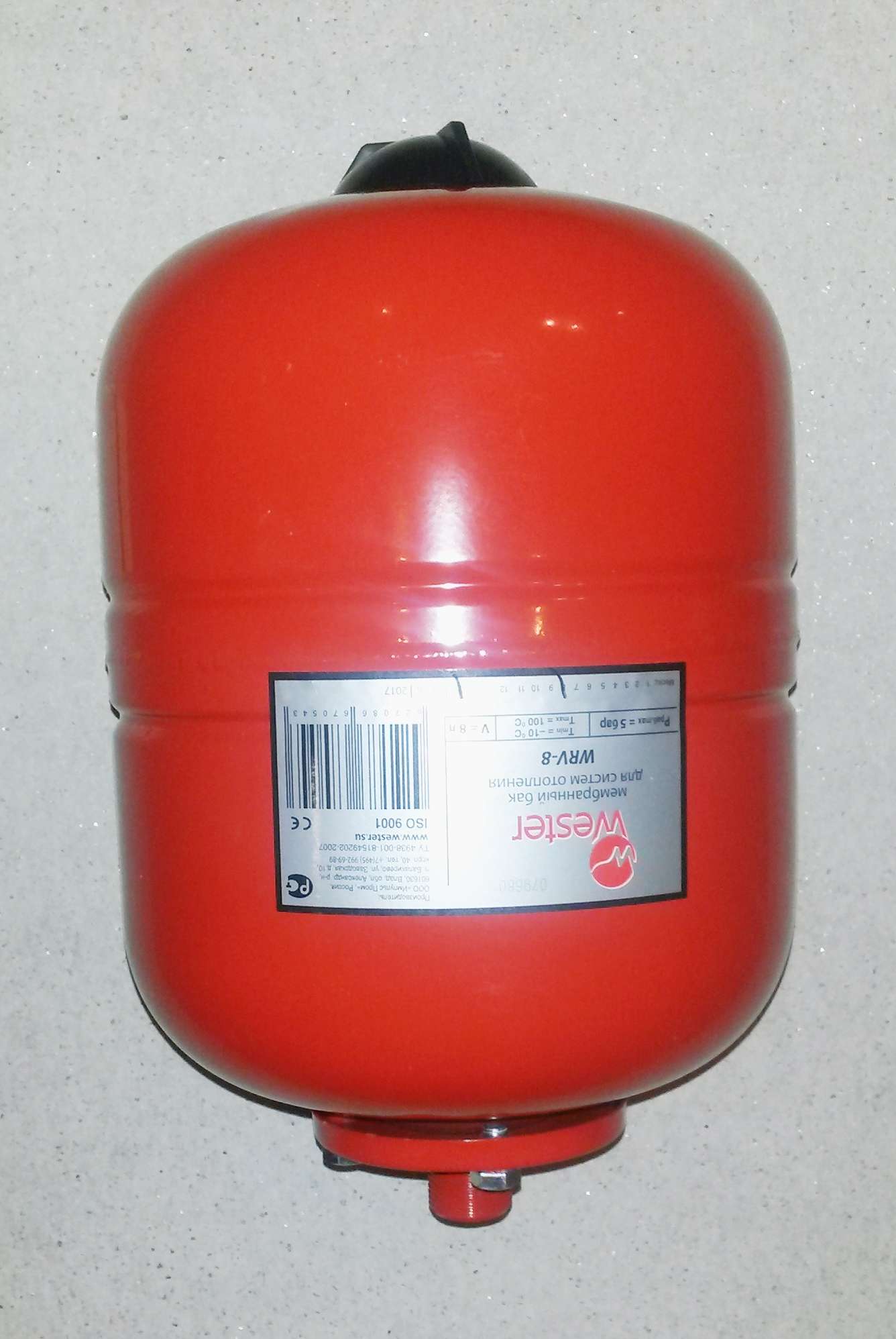

Устройство мембранного расширительного бака

Хотя мембранные расширительные баки в зависимости от производителя и предназначения могут отличаться, но некоторые детали остаются неизменными в любой приобретаемой модели. А именно:

  • Корпус из металла – обязательным условием производства баков является возможность выдерживать предельные нагрузки без нарушения герметичности.
  • Мембрана – должна быть высокоэластичной и способной реагировать на изменяющееся давление, связанное с нагревом теплоносителя. Одновременно к мембране предъявляются высокие требования относительно прочности. Обычно при производстве мембраны используют резину.

Устройство мембранного бака отопления для закрытых систем отопления подразумевает использование баков со сменными и несменными диафрагмами. У каждой конструкции есть как свои преимущества, так и недостатки.

Как работает мембранный расширительный бак

Принцип работы мембранного расширительного бака-накопителя основан на использовании физических законов. После нагревания теплоносителя происходит следующее:

  • Вода или антифриз начинает расширяться, в результате увеличивается его объем в системе.
  • Конструкция расширительного бака мембранного типа подразумевает его наполнение газом.
  • Мембрана является своего рода прослойкой между газом и теплоносителем.
  • При нагревании жидкость, расширяясь и создавая давление, поступает в бачок и вытесняет воздух или газ.
  • После того как давление теплоносителя падает газ выталкивает теплоноситель из бачка с помощью мембраны.
  • Работа клапана безопасности в системе отопления с мембранным баком заключается в сбросе излишнего давления газа в случае большого расширения теплоносителя. Клапан сброса давления обеспечивает безопасность работы системы в случае перегрева жидкости или антифриза.

Для нормальной работы отопления в мембранном баке должно быть давление соответственное высоте верхней точки. Если бачок устанавливается в двухэтажный дом и максимальная высота от котла на первом этаже до радиатора на верхнем 7 метров, тогда в расчеты принимаем 0,7 и прибавляем к нему 0,5. Получаем первоначальное давление при подаче теплоносителя в системе. Полученный коэффициент для бачка должен быть ниже на 0,2. Получается, что норма давления в расширительном бачке мембранного типа в этом случае 1 атм.

Как и все отопительное оборудование, мембранный бачок нуждается в обслуживании. В нем необходимо поддерживать соответствующее рабочее давление и заправлять газом или воздухом время от времени.

Виды расширительных бачков системы отопления

Каждый производитель вносит в конструкцию закрытого расширительного бачка нововведения. Но в основном все модификации можно разделить на несколько групп в зависимости от используемой мембраны. А именно:

  • Мембрана расширительного бачка в виде диафрагмы. Такое устройство больше напоминает бочонок, разделенный подвижной резиновой перегородкой. Поступая в свой отдел жидкость, наполняет резервуар, а после под давлением начинает сжимать газ, постепенно двигая мембрану. Это устройство не всегда эффективно для домов с малой отапливаемой площадью.
  • Круглые мембранные баки баллонного типа. В этом случае воздушная камера находится по периметру всего резервуара. Она окружает камеру для воды. Во время увеличения давления эта камера начинает расширяться подобно надуваемому резиновому шарику. Уникальность такого устройства состоит в том, что с его помощью удается более точно контролировать давление теплоносителя, даже в закрытых системах с небольшим объемом жидкости в трубопроводе.
  • Несъемная мембрана. Диафрагма крепится по всему периметру. Предназначены несъемные мембраны для использования в частных системах отопления и для обогрева коттеджей. Допускается ограниченное использование и монтаж в небольших промышленных объектах.
  • Бак со сменной мембраной. Представляют собой полую грушу. Съемные мембраны способны эффективно работать в системах с большой интенсивностью нагревания теплоносителя и высоким атмосферным давлением. Преимуществом такого устройства является возможность замены диафрагмы. Недостатком то, что к выполнению работ по смене мембраны предъявляются высокие требования. Не допускается перекоса мембраны при ее установке.

Роль расширительного бака в системе отопления не сводится исключительно к амортизации избыточного давления. Перед выбором подходящего устройства необходимо определить, с какой именно целью его планируют использовать.

Как рассчитать объем расширительного бака мембранного типа

Выбирая резервуар необходимо обращать внимание на следующие несколько показателей:

  • Диапазон температур, считающихся рабочими для устройства.
  • Эластичность мембраны.
  • Диффузионная устойчивость.
  • Динамические показатели.


Помимо этих четырех критериев важно произвести расчёт давления в отопительной системе с бачком мембранного типа. Данные о давление помогут подобрать наиболее подходящую модель бака. Требования к выполнению расчетов в сложных системах закрытого типа предъявляются высокие. Правильно сделать подсчеты можно по следующей формуле:

V=(V сис ×K)÷D

Объем расширительного бака для закрытой системы отопления составляет согласно этой формуле произведение объема системы V сис и коэффициента увеличения теплоносителя К (он составляет 4%) разделенное на эффективность самого бачка.

Можно также отдельно высчитать эффективность бачка с помощью другой формулы:

D=(Pmax-P нач)÷(Pmax+1)

P – в данном случае является сокращением обозначающим максимальное и начальное давление. С помощью этих двух формул можно легко выполнить расчет и подобрать необходимую модель.

Кроме стандартного круглого устройства можно приобрести прямоугольный расширительный бак мембранного типа, он более удобен в эксплуатации и имеет привлекательный внешний вид.

Как установить расширительный бак мембранного типа

Установка расширительного бака в закрытой системе отопления выполняется достаточно просто. Единственным условием для подключения является понимание основных принципов работы. Выполнить монтаж можно соблюдая следующие рекомендации:

  1. Расширительный бачок лучше установить перед, а не после циркуляционного насоса, это поможет избежать скачков в напоре. Остальных ограничений относительно места установки не существует.
  2. После установки необходимо проверить соответствует ли рабочее давление устройства с тем, которое необходимо. Сделать проверку можно достаточно просто, если при подключении установить датчик давления в баке. Датчик, измеряющий давление в баке устанавливается непосредственно на входе. Если существующие показатели не соответствуют требуемым, необходимо сбросить воздух и прокачать устройство заново, до тех пор, пока напор диафрагмы не будет соответствовать требуемому.
  3. Расширительный бачок при закрытой системе отопления правильно монтируется таким образом, чтобы впускной клапан (водяной патрубок) был направлен вниз.
    Это позволит слить теплоноситель, даже в случае выхода мембраны из строя. Некоторые модели имеют указатель уровня теплоносителя, позволяющий определить, выполнен ли слив жидкости из системы полностью.

Установка мембранного бачка является обязательным условием для монтажа схемы отопления закрытого типа. Некоторые котлы уже укомплектованы таким устройством, в таком случае при необходимости допускается монтаж дополнительного резервуара.

Расширительные баки для системы отопления закрытого типа

Сортировать: По умолчаниюПо имени (A - Я)По имени (Я - A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A - Я)По модели (Я - A)

Показывать: 16255075100

Закрытый расширительный бак для системы отопления 100 литров (VRV 100) Италия, производства компании. .

В наличии

9 844.00 р.

Расширительный бак закрытого типа для системы отопления 80 литров (VRV 80) Италия, производства комп..

В наличии

6 226. 00 р.

Расширительный бак для системы отопления HWB 100LV (модель HeatWave, 100 литров), производство ко..

В наличии

18 693.00 р.

Расширительный бак для системы отопления HWB 12LX (модель HeatWave, 12 литров), производство комп. .

В наличии

3 129.00 р.

Расширительный бак для системы отопления HWB 18LX (модель HeatWave, 18 литров), производство комп..

В наличии

3 541. 00 р.

Расширительный бак для системы отопления HWB 24LX (модель HeatWave, 24 литра), производство компа..

В наличии

4 612.00 р.

Расширительный бак для системы отопления HWB 35LX (модель HeatWave, 35 литров), производство комп. .

В наличии

5 184.00 р.

Расширительный бак для системы отопления HWB 60LV (модель HeatWave, 60 литров), производство комп..

В наличии

10 870. 00 р.

Расширительный бак для системы отопления VRV 50 (50 литров), производство итальянской компании «A..

В наличии

4 681.00 р.

Расширительный бак для системы отопления и водоснабжения БМО-12л (компенсатор давления), позволяе. .

В наличии

1 117.00 р.

Расширительный бак для системы отопления и водоснабжения БМО-19л (компенсатор давления), позволяе..

В наличии

1 257. 00 р.

Вертикальный расширительный бак для системы отопления и водоснабжения БМОВ-100л (компенсатор давл..

В наличии

5 335.00 р.

Расширительный плоский бак для газового котла VRP 200-6 (6 литров), производство итальянской комп. .

В наличии

3 402.00 р.

Расширительный бак для отопления Oasis RV 12 (12 литров), предназначен для приема избытка воды, в..

Нет в наличии

993. 00 р.

Показано с 1 по 14 из 14 (всего 1 страниц)

Закрытый расширительные бак для системы отопления

Баки расширительные для системы отопления дома, дачи, зданий

Для закрытых систем отопления частного дома, дачи, многоквартирного и многоэтажного здания, теплицы и фермерского хозяйства, в промышленном  и коммунальном отоплении применяются расширительные мембранные баки для защиты от теплового расширения отопительных систем. Если не устанавливать расширительный бак в системе отопления, тогда требуется монтаж открытой системы с баком, который контактирует с атмосферным давлением и не предназначен к эксплуатации с давлением жидкости в отопительной системе.

Расширительный бак для отопления открытого типа


Виды расширительных бачков для системы отопления: закрытый и открытый

Как можно эффективно стабилизировать давление в системе отопления? Решение этой задачи заключается в применении комплексных мер, в том числе – установка специальных компонентов. Одним из них является расширительный бачок для системы отопления: закрытый, открытый, давление в которых должно быть стабильным при любых режимах работы.

Назначение расширительных емкостей отопления

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

  • В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
  • При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
  • Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
  • Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Для системы с принудительной циркуляцией запрещено ставить расширительный бак открытого типа. Он не сможет обеспечить требуемую герметичность.

Расширительный бак открытого типа

Расширительный бак для гравитационной системы отопления

Самой простой разновидностью являются открытые модели. В большинстве случаев они представляют собой негерметичную емкость, устанавливаемую в самой верхней точке системы. Это важный момент, так как расположение расширительного бачка в системе отопления напрямую влияет на функциональные и эксплуатационные качества.

Основной принцип работы расширительного бачка в системе отопления гравитационного типа заключается в компенсации теплового расширения теплоносителя. Этот элемент можно изготовить самостоятельно, либо приобрести заводскую модель. Важными эксплуатационными параметрами для бака открытого типа являются:

  • Устойчивость материала изготовления к постоянному воздействию воды и резким перепадам температур. Лучше всего себя зарекомендовали изделия из нержавеющей стали;
  • Правильно рассчитанный объем, напрямую зависящий от количества воды в системе;
  • Невозможность изменения месторасположения. Это обусловлено конструкцией.
Усовершенствованный открытый расширительный бак

До того как установить расширительный бачок в системе отопления открытого типа нужно ознакомиться с его преимуществами. Главным из них является доступная стоимость и простой монтаж. Помимо традиционной схемы можно сделать небольшую модернизацию. Для этого кроме патрубков соединения к магистрали монтируются дополнительные – контролирующий минимальный уровень жидкости и соединенный с трубой подпитки для пополнения системы.

Одним из недостатков такой конструкции является постоянное испарение теплоносителя из системы. На первый взгляд, это показатель незначителен, но если установка расширительного бачка отопления была выполнена на неотапливаемом чердаке – разность температур воздуха и теплоносителя пагубно скажется на КПД системы.

Выход из подобной ситуации – утепление стенок емкости и установка верхней крышки с плотным прилеганием. В таком случае скорость испарения воды значительно снизиться, а внешние факторы не будут влиять на температурный режим работы. Для того чтобы сделать расширительный бачок для отопления своими руками можно подобрать соответствующую емкость и установить в нее соединительные патрубки.

Не рекомендуется монтировать пластиковые емкости, так как в большинстве случаев они не рассчитаны на высокое температурное воздействие. Оптимальный вариант – герметичная конструкция из оцинкованного металла.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

  • Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
  • Вид мембраны – баллонная или диафрагменная;
  • Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Но как будет работать расширительный бачок в системе отопления, если его параметры не соответствуют требованиям? В этом случае он просто не будет выполнять своих функций.

Замена мембраны
Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

  • На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
  • Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
  • Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Даже в небольшой системе отопления роль расширительного бака важна. Для автономной схемы можно использовать небольшие емкости с горизонтальным или вертикальным монтажом.

Расширительный бак своими руками

Чертеж открытого расширительного бака

Можно ли и как сделать расширительный бачок для отопления? В силу сложности конструкции закрытого типа в домашних условиях ее изготовить затруднительно. Поэтому рассмотрим технологию и порядок действий для сварки открытой емкости для отопления.

В качестве материала изготовления лучше всего выбрать листы нержавеющего железа. Однако могут возникнуть трудности с их сваркой. Поэтому для производства расширительного бачка для отопления только своими руками чаще всего используют оцинкованный металл. Толщина листов обычно составляет от 0,8 до 1,5 мм.

Объем конструкции должен составлять 5% от общего количества воды в системе. Также нужно учитывать степень расширения теплоносителя. Для воды этот показатель равен 0,3% на каждые 10°, т.е. если общий объем теплоносителя составляет 300 л, то вместимость расширительного бака должна быть не менее 15 л. Исходя из этих данных, определяются габариты будущей конструкции.

Для того чтобы сделать расширительный бак для отопления самостоятельно нужно выполнить следующие действия:

  • Составить чертеж с учетом рассчитанного объема емкости;
  • С помощью «болгарки» вырезать из листов заготовки. Нужно помнить, что при формировании сварочных швов фактические размеры бака будут меньше;
  • Вырезаются отверстия для последующей сварки патрубков, выполняется их монтаж;
  • Соединение стенок конструкции, проверка герметичности.

Для защиты от попадания мусора и предотвращения испарения теплоносителя рекомендуется установить верхнюю крышку. С ее помощью можно осуществлять ревизию расширительного бачка открытого типа.

Установку самодельного расширительного бачка отопления можно делать только после монтажа всей системы. В противном случае велика вероятность несостыковки патрубков.

Расчет мембранного бака

Коэффициенты заполнения расширительного бака

Перед тем как установить расширительный бачок с мембраной в системе отопления нужно выполнить расчет его объема. Простая схема для отрытой емкости в данном случае не подходит. Для этого нужно воспользоваться другой методикой.

Определяющим параметром будет коэффициент заполнения расширительного бака закрытого типа. Сначала нужно вычислить максимальный объем расширения воды в системе по следующей формуле:

Где Е — Коэффициент теплового расширения, С — Общий объем теплоносителя в системе, Рмин — Начальное давление в системе, Рмакс — Максимально допустимая величина давления, Кзап — Коэффициент заполнения бака при различных значениях давления. Данные берутся из таблицы.

Значения давления должны быть точными. В противном случае, независимо от расположения расширительного бачка в системе отопления, он не будет выполнять своих функций или быстро выйдет из строя. Рекомендуется к получившимся расчетным показателям прибавить 5% для запаса. Он может потребоваться при установке дополнительных секций радиаторов в системе и увеличения общего объема теплоносителя.

Перед приобретением мембранного бака нужно ознакомиться с инструкцией от производителя. В ней указаны особенности выбора и монтажа для этой модели.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления. Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией. Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция
Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

  • Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
  • Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
  • При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак
Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки — один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

strojdvor.ru

Расширительный бак для отопления: типы и популярные виды

Вода — уникальнейшее вещество в природе. Она обладает аномально высокой теплоемкостью, которая в природе предотвращает резкое изменение температуры, т. к. она медленно остывает и медленно нагревается. Уменьшение удельного веса воды при нагревании, используется в простейших отопительных системах для создания напора и перемещения ее в трубах контура. В простых системах для компенсации увеличения объема воды применяется расширительный бак для системы отопления, присоединенный к трубопроводам контура.

Разновидности баков для отопления

В современных системах водяного отопления применяются несколько типов расширительных баков. Можно выделить три вида используемых баков для контуров: расширительные открытые баки, мембранные закрытые расширительные баки и аккумуляторные (накопительные) баки. Эти баки занимают особое положение, т. к. являются своеобразными аккумуляторами в контуре. Они накопляют тепловую энергию в виде нагретой воды в большой емкости.

В системе отопления для надежной и безопасной работы должно сохраняться стабильное давление.

Известно, что жидкости несжимаемые, и если контур сделать герметичным, то при нагревании воды резко увеличится давление в системе. Скачок давления может привести к разрушению котла и контура отопления. Задача по поддержанию стабильного давления возлагается на специальный бак для для системы отопления, который принимает избыток жидкости, возникающий при ее нагревании.

Устройство бака открытого типа

Правильно изготовленный открытый расширительный бак должен иметь несколько патрубков — для подключения к контуру отопления, для удаления воды в случае переполнения и патрубок для добавления воды. Как самостоятельно изготовить расширительный бак можно узнать в нашей статье «Как сделать расширительный бачок для отопления своими руками?».

Бак открытого типа – емкость, сообщающаяся с атмосферой, которая через патрубок присоединяется к контуру отопления. Вода в открытом баке постоянно испаряется, поэтому нужно предусмотреть возможность «долива» воды от водопровода. Применяется открытый бак расширительный для отопления гравитационного типа циркуляции воды. В таких баках нет никакой запорной арматуры, но для уменьшения испарения бак снабжается крышкой. Приобрести бак расширительный для отопления цена которого, из-за простоты конструкции невысокая, можно в любом интернет-магазине.

Как рассчитать объем бака

Каждый владелец должен знать, как рассчитать объем расширительного бака для отопления любой конфигурации и схемы. Существует два метода расчета необходимого объема бака для контура отопления. Первый метод – простой прикидочный способ, который дает неплохие результаты. По этому способу объем бака определяется как 10% от количества теплоносителя. Эта величина включает и необходимый запас, который обеспечивает эффективную работу контура. Для открытых систем такой способ расчета дает результаты достаточные по точности для изготовления или подбора бака. Второй метод — расчет расширительного бака для закрытой системы отопления, о котором буде рассказано ниже.

Открытые баки и их применение

Открытые расширительные баки применяют только в простых контурах отопления с естественной циркуляцией. При монтаже эти системы требуют повышенного внимания, т. к. для перемещения воды необходим уклон труб по ходу ее движения, установка расширительного бака в системе отопления вверху, на коллекторе подачи. Бак устанавливается в верхней точке контура. Так создается определенный напор в системе и удаляется воздух из контура самостоятельно.

Купить или заказать расширительный бак для отопления открытого типа цена которого зависит от объема и материала корпуса, можно во многих специализированных магазинах. Бак изготовляется чаще всего из нержавеющей стали.

Расширительный бак закрытого типа

Открытая система отопления наряду со своими положительными качествами имеет массу недостатков. Она громоздка, трубы контура невозможно спрятать под полами из-за нарушения циркуляции, а организовать работающую систему полов при использовании открытой системы невозможно. Появились современные закрытые от доступа атмосферного воздуха системы отопления с циркуляционным насосом. В них тепловое расширение теплоносителя компенсирует расширительный бак для отопления закрытого типа установка которого обычно производится в «обратке». При приобретении такого элемента системы, как расширительный бак для отопления закрытого типа цена обычно напрямую зависит от его объема. Покупать его лучше всего после проведения расчета.

Расчет объема закрытого расширительного бака

При самостоятельном монтаже нужно знать, как подобрать расширительный бак для отопления дома. Существует способ расчета, который требует знания некоторых величин.

Вычислить необходимый объем можно по формуле:

(УОВ х КВК)/100 х (Дконт + 1)/Дконт – Дбак. В этой формуле:

  • УОВ – увеличение объема воды при нагревании — 5 %, а для антифриза 7 – 8%
  • КВК – объем воды в контуре.
  • Дконт – максимальное давление в контуре и котле. Эти данные, влияющие на подбор расширительного бака для отопления, содержатся в технической документации на котел.
  • Дбак – номинальное давление в камере закрытого мембранного бака. Значение давления указывается в паспорте на расширительный бак. Например, немецкая компания Reflex устанавливает в баках емкостью до 33 литров давление 1,5 бара.

Существует определенная зависимость между объемом бака и некоторыми параметрами, влияющими на подбор расширительного бака для системы отопления дома. Зависимость необходимого объема бака от объема теплоносителя и его максимальной температурой прямая. А от допустимого давления в системе зависимость обратная. Чем выше допустимое давление контура, тем объем мембранного бака может быть меньше. После вычисления объема купить расширительный бак для системы отопления или заказать его можно в любом специализированном магазине.

Конструкция закрытых расширительных баков

Устроен закрытый расширительный бак чрезвычайно просто. Он выполнен в виде стального герметичного корпуса с мембраной из специальной резины, которая делит внутренний отсек бака на две части. Снизу вмонтирован патрубок, для подключения к контуру отопления, а верхняя часть бака заполнена газом, обычно применяется нейтральный газ азот. В верхней части емкости установлен ниппель. Закачивая воздух через этот ниппель, создают начальное рабочее давление.

Для правильной работы нужно знать, какое давление в расширительном баке системы отопления следует установить.

Обычно величина этого давления указывается в паспорте на бак.

Особенности закрытых расширительных баков

Важно, что атмосферный воздух не контактирует с жидкостью, что существенно уменьшает коррозию и количество растворенного в воде воздуха. Давление в баке меняется синхронно с давлением в системе. Монтаж обычно не вызывает трудностей, а установка расширительного бака в закрытой системе отопления обычно горизонтальная или вертикальная.

Нужно четко понимать, как подключить расширительный бак к системе отопления, для правильной и длительной работы. Правильным будет подключение расширительного бака в «обратке» перед циркуляционным насосом.

Длительная и надежная работа закрытого расширительного бака определяется свойствами мембраны. Некоторые конструкции баков позволяют устанавливать сменную мембрану. Естественно, что купить расширительный бак для отопления придется за большую цену, ведь в случае замены мембраны не нужно будет менять корпус бака.

Мембраны, которые устанавливаются в расширительных баках, могут быть следующих видов:

  1. Каучуковая мембрана эластична, но имеет небольшой срок службы. Применяется в накопительных баках (гидроаккумуляторах) с рабочей температурой до + 50 градусов Цельсия.
  2. ЕРDM мембрана изготовляется из пропилена, выдерживает температуру до + 100 градусов.
  3. Бутиловая мембрана отличается долговечностью и работает при температурах до + 100 градусов.
Аккумуляторный бак для отопления

Основная задача, которую решает накопительный бак для отопления – накопление тепловой энергии на запас. Их применение актуально для солнечных коллекторов, при применении для отопления твердотопливных и электрических котлов, особенно если использовать для нагревания теплоносителя «ночной тариф» на электроэнергию. Конструктивно бак представляет собой высокую цилиндрическую или емкость в виде параллелепипеда с несколькими патрубками. Его объем зависит от мощности котла. Выпускаются баки объемом от 0,2 до 3 кубических метров.

Подключение накопительного бака к контуру

Накопительный бак аккумулятор в системе отопления подключается верхней частью к подающему трубопроводу, а нижней частью к «обратке». В баке образуются несколько слоев воды с разной температурой, которую через дополнительные патрубки можно направлять нужным потребителям.

Популярные расширительные баки немецкой компании Reflex

На рынке изделия немецкой фирмы Reflex благодаря высочайшему качеству и широчайшему ассортименту занимают ведущее место. Компания выпускает расширительные баки разных типов и объемов. Баки выпускаются трех серий, из которых легко подобрать мембранный расширительный бак системы отопления Reflex подходящего объема.

Компания Reflex занимает на рынке ведущее место по выпуску баков следующих серий:

  • Reflex F – плоские баки для контуров отопления, которые легко встраиваются в котел. Выпускается 5 моделей с объемами от 8 до 25 литров. Допустимая температура для мембраны – 70 градусов.
  • Reflex NG для контуров отопления. Выпускается 5 моделей типа NG для давления в контуре 3 бара. Емкость от 8 до 35 литров. Reflex NG объемом от 35 до 140 литров представлен 4 модели для давления теплоносителя в системе — 6 бар.
  • Reflex N с объемами баков до 1000 литров и для давления в контуре 6 бар представлен 8 моделями.
  • Reflex S для систем отопления с солнечным коллектором. Бак такого типа рассчитан на давление до 10 бар. Всего насчитывается 16 разновидностей от 2 до 600 литров.
  • Reflex G на давление 6 или 10 бар и емкостью от 400 до 5000 литров. Обычно такие расширительные баки изготовляются на заказ.

spetsotoplenie.ru

Что собой представляет расширительный бачок для отопления открытого типа

Отопление частного дома » Котлы и котельное оборудование

Вопросов, касающихся расширительных бачков для отопления открытого типа, сегодня встречается немало. Не все обыватели понимают, для каких целей устанавливают этот резервуар, и какие функции он выполняет. Поэтому имеет смысл рассмотреть этот вопрос и разобраться в нем досконально. Тем более что многие обыватели спрашивают, можно ли изготовить расширительный бачок своими руками.

Зачем нужен расширительный бачок?

Система отопления с насосной циркуляцией

Начнем с разбора вопроса, что такое расширительный бачок. По сути, это обычная емкость размером в 1/10 объема всего теплоносителя в системе отопления открытого типа. При заполнении системы теплоносителем бачок загружается не полностью. Воздушная часть резервуара предназначена для того, чтобы при нагреве расширяющаяся часть теплоносителя могла куда-то деться. То есть это своеобразный балластовый объем. И в этом его первое назначение.

Второе — расширительный бачок предназначен для того, чтобы воздух, который попадает в систему отопления дома при закачке теплоносителя, куда-то выводился. Ведь все знают, что воздушные пробки — это причина неэффективной работы отопления в целом, а иногда и ее полного отказа. Воздух под действием законов физики поднимается в жидкой среде вверх, поэтому и собирается в баке, который устанавливается в самой верхней точке трубной системы.

Вот такие две функции выполняет расширительный бак.

Место установки

Немаловажная позиция — место установки. Поскольку мы говорим о системе отопления открытого типа, необходимо определить, почему она имеет такое название.

В настоящее время используются две системы:

Нас интересует открытая. Название говорит само за себя. В данном случае теплоноситель в одной из точек контура соприкасается с внешним воздухом. И эта точка не что иное, как расширительный бак. В его конструкции есть верхняя крышка, через которую теплоноситель соприкасается с воздухом.

Внимание! Сразу же оговоримся, что в открытой системе отопления действует принцип естественной циркуляции теплоносителя. Если вы решили установить в отоплении насос, то сразу же ставьте и расширительный бак закрытого типа.

Установка бачка в системе отопления

Теперь несколько моментов, касающихся конструкции отопительной системы:

  • Во-первых, необходимо учитывать одноуровневую расстановку всех радиаторов. То есть все они должны располагаться на одном уровне без перепадов высоты.
  • Во-вторых, небольшой уклон подающего и обратного контура. Первый идет с уклоном от котла, второй — к нему. Это дает возможность теплоносителю двигаться свободно с естественным направлением и правильно выводить воздух вверх.
  • В-третьих, расширительный бак врезается в подающий контур у стояка, который ведет от отопительного котла к верхней трубной разводке. Это самое удачное место, потому что основное скопление воздуха отмечается в радиаторах.

Иногда случается, что в трубной отопительной системе образуется так называемый карман. Это большая редкость, зависящая от особенностей архитектуры здания. Так вот в этом кармане обязательно будет собираться воздух в больших количествах, и его необходимо как-то стравливать.

Специалисты предлагают именно здесь установить еще один дополнительный расширительный бачок. Он по объему будет меньше основного. Важно лишь грамотно подобрать размеры прибора и соорудить слив теплообменника. Если карман не очень большой, то можно обойтись и без бачка. Тогда в трубе устанавливается на сгоне обычный воздушный сбросник.

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

  1. Теплоноситель в него должен поступать с верхней точки.
  2. А уходить с самого низа.

Расширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

  • Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
  • Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

Как изготовить расширительный бак своими руками

Бачок своими руками

Самодельный расширительный бак для системы отопления открытого типа изготавливается достаточно просто. Вариантов моделей много. Изготовить его можно из металла или пластмассовой емкости. Если решено установить металлический вариант, то вам придется освоить навыки работы с такими инструментами, как болгарка и электросварка.

Для изготовления понадобятся металлические листы толщиной 2–4 мм. Чем толще металл, тем дольше будет работать бак. Сечение емкости может быть прямоугольным или круглым — это не столь важная характеристика. Важнее правильно подсчитать объем. Часто мастера под бак используют различные металлические емкости или резервуары, и вовсе не обязательно, чтобы они были стальными. Хотя высокопрочная сталь — это гарантия долгосрочной эксплуатации.

Пластмассовые емкости — тоже неплохой вариант. Но здесь необходимо подбирать изделие из пластмассы, выдерживающей температуру теплоносителя. Понятно, что может произойти, если бак вдруг начнет плавиться.

Добавим, что пластмассовые емкости обладают практически вечным сроком службы. И это их большой плюс. Единственное, на что обращают внимание мастера — это места стыковки емкости и труб системы отопления открытого типа. Здесь важно добиться стопроцентной герметизации, поэтому жаропрочная резина и высокого качества герметик — основные материалы для соединения.

Заключение по теме

Итак, расширительный бачок открытого типа — это обычная емкость без верхней части. Ее конструкцию определяет основной принцип — соприкосновение с воздухом. Часто емкость снабжают крышкой, которая служит в качестве прикрытия внутреннего объема прибора от мусора. Это простой резервуар без запорной арматуры, уплотнительных элементов и других приспособлений. Это просто бак.

Похожие записи

Комментарии и отзывы к материалу

gidotopleniya.ru

Расширительный бак для отопления закрытого и открытого типа

Если вы ничего не знаете о расширительных баках, тогда этот материал поможет вам разобраться в их видах, конструкции и монтаже. Дополнительно есть информация о том, как легко рассчитать его вместительность.

Открытий и закрытий баки

Из названия статьи вы уже смогли понять, что бывает всего два вида компенсирующего оборудования:

  • расширительный бачок для отопления закрытого типа;
  • расширительный бачок для отопления открытого типа.

Давайте проведем сравнение. Для этого рассмотрим:

  • принцип работы;
  • конструкцию;
  • расчет объёма;
  • установку.

Как осуществляется функционирование

Расширительные бачки для отопления открытого типа устанавливаются на системах, в которых вода циркулирует самотеком. В ней не предусмотрено никакого дополнительного оборудования, которое бы влияло на скорость теплоносителя в контуре. Все происходит благодаря силе притяжения и грамотно рассчитанной конструкции самой системы. Из школьного курса физики всем известно, что жидкость расширяется при нагревании. Получается, что если в контуре циркулирует двести литров воды, температура которой двадцать градусов, то после нагревания ее становиться больше. Как известно, сжать воду невозможно и чтобы жидкость не разорвала систему, устанавливается открытый расширительный бак для отопления.

После того как теплоносителя становится больше, он вытесняется под действием собственного давления в резервуар. В итоге, в контуре как было двести литров холодной воды, так и осталось двести литров, только уже горячей жидкости, излишки временно находятся в баке. После того как котел выключается, вода в контуре постепенно остывает и ее становится меньше. При этом давление тоже падает и вытесненный в бак расширительный для открытой системы отопления теплоноситель под собственным весом возвращается обратно в трубы.

Открытые и закрытые баки выполняют одинаковую функцию – компенсируют расширение воды при нагревании. Это их основная задача.

Очень важно расположение резервуара в контуре. Он должен стоять в пиковой точке, там, куда стремится весь воздух, который может быть в трубах. Это ещё одна особенность расширительного бака для открытого отопления. Он выводит пузыри воздуха, тем самым препятствует образованию воздушных пробок.

Расширительные бачки для отопления закрытого типа работают немного по-другому. Они функционируют в тандеме с герметичными системами, где циркуляция происходит исключительно благодаря электрическим насосам. Они работают по принципу помпы и разгоняют теплоноситель. Баки в таких системах выполняют только свою основную функцию. В отличие от негерметичных резервуаров, вытесненная вода в расширительный бачок системы отопления закрытого типа возвращается в контур не под собственным весом, а благодаря давлению в воздушной камере. Количество воздуха в этом отсеке можно и нужно регулировать. Этот процесс называется настройкой. Настройка выполняется согласно требованиям для определённого контура и котла.

Отличия конструкции

Расширительный бак для отопления открытого типа довольно прост по своей конструкции. Это металлический сосуд произвольной формы, обычно прямоугольной. В нем в обязательном порядке есть отверстие, через которое поступает и убывает вода из контура. Также он может быть оснащен дополнительными, но необязательными, патрубками:

  • для слива воды. Если вы налили в расширительный бачок системы отопления открытого типа воды больше чем надо, то когда начнет работать котел и жидкость вытиснится в резервуар, ее может стать слишком много. Если слива нет, то излишки вытекут через верх. В свою очередь, патрубок для вывода лишней воды подсоединяется к канализации, что очень удобно;
  • для подпитки. Это патрубок, который соединяется с водопроводом. Когда уровень воды в баке падает до определенного уровня, вода автоматически поступает из водопровода в резервуар. Для того чтобы контролировать количество воды, устанавливается специальное приспособление.

Баки нового образца выпускают с крышкой. Она не допускает попадания разного мусора внутрь. Но даже если ее нет, ничего страшного, на работу отопления это никак не повлияет.

Конструкция герметичного бачка

Расширительный бак для отопления закрытого типа имеет более сложную конструкцию. Первое что хотелось бы отметить, так это его цвет. Баки для отопления красят красной краской. Бывают и другие герметичные резервуары, которые окрашены синим цветом. Они называются гидроаккумуляторы и устанавливаются в контурах холодного водоснабжения.

Для отопления используются красные баки, а для водопровода – синие. Несмотря на свою внешнюю схожесть – это абсолютно разное оборудование, выполняющее различные задачи.

Расширительные баки для отопления закрытого типа состоят из:

  • металлического герметичного корпуса. Форма может быть плоской или баллонной. Также бывают разборные и неразборные модели;
  • резиновой мембраны. Разделяет внутреннее пространство корпуса на два отсека и исключает контакт между ними;
  • камеры для воздуха. В ней находится воздух под давлением. Регулировать количество атмосфер можно самостоятельно через встроенный ниппель. Для него подходит машинный насос. Если увидели бак без ниппеля, не удивляйтесь, дешёвые модели бывают и без него. Настройка такого бака своими руками невозможна;
  • резервуара для жидкости. Он соединен с контуром, и вода беспрепятственно может в него входить и выходить.

Отдельно остановимся на креплении. Расширительный бак в закрытой системе отопления крепится на стену благодаря ушам с отверстиями на корпусе. Есть модели с ножками, они просто ставятся на пол. Часто никакого крепления производителем не предусмотрено и приходится как-то выходить из сложившейся ситуации. Тут уж кто на что горазд, но проще всего купить готовое крепление, которое состоит из пластины и хомута.

Вычисление объёма и результаты ошибок

Не будем углубляться в дебри формул и сложных подсчетов, так как обыкновенному человеку это не нужно. Есть простой и рабочий способ, которым пользуются все, кто делает отопление. При нагревании жидкость увеличивается приблизительно на пять процентов. Вот и считайте, только не забывайте, что лучше перестраховаться и сделать хороший запас. Обычно для расчета берут не пять, а десять процентов. Вот и вся наука.

Лучше, если расширительный бак будет больше необходимого. Это допускается техническими требованиями, в отличие от недостаточного размера резервуара.

Бывает, владельцы домов с индивидуальным отоплением закрытого типа даже не подозревают, что у них стоит меньший резервуар, чем необходимо. Чтобы не пополнить число этих неосведомленных граждан, давайте рассмотрим результаты неправильного расчета объёма для каждого из контуров.

Бачок расширительный для открытой системы отопления:

  • вода заполнит резервуар полностью и начнет переливаться через верх. Если в баке предусмотрены патрубки для слива и подпитки, то они будут задействоваться при каждом включении котла;
  • после остывания уровень воды в контуре упадет и система завоздушится. Потом надо будет выгонять воздушную пробку и подпитывать контур.

В общем, особо страшного ничего не произойдет, но мороки доставит уйму.

Расширительный бачок для закрытого типа отопления:

  • заполнение отсека для воды полностью и дальнейшее повышение давления;
  • в случае достижения давления критического уровня происходит аварийный выброс жидкости через специальные клапаны, которые срабатывают автоматически. Если критический уровень не достигнут, выброс не происходит. При этом система работает в экстремальных условиях, приближенных к граничному уровню;
  • резкое снижение давления. После остывания жидкости в контуре ее становится слишком мало для того, чтобы включился котел. В итоге риск размораживания системы.

Эти последствия могут быть результатом не только неправильного расчета объёма бака. Слишком высокое давление в воздушной камере также является причиной подобных явлений.

Где и как устанавливать

Варианты установки в открытом контуре

В системе отопления с расширительным баком открытого типа резервуар ставится в самой высокой точке, только так и не иначе. На этом можно было бы переходить к герметичным контурам, но есть некоторые нюансы. Открытый расширительный бачок для отопления располагается в следующих местах:

  • на подаче, сразу за котлом;
  • на обратке, при этом он выводиться вверх;
  • на дальнем стояке.

При этом различается не только расположение резервуара, а и вся конструкция. Иногда есть необходимость установки двух баков. Это в том случае, если в контуре есть карманы, в которых скапливается воздух. Вы спросите, почему же так спроектировали систему, что в ней воздушные пробки образуются? К сожалению не всегда все получается без сучка, без задоринки. Иногда просто выбора нет, вот и приходится искать варианты. Ведь контур надо спроектировать так, чтобы он работал автономно, и вода текла самотеком. Для этого делают уклоны в несколько градусов в сторону обратки. То есть сначала котел нагревает воду, она поднимается вверх, а затем постепенно возвращается по кругу.

Закрытый расширительный бак в системе отопления ставятся в любой точке контура, за исключением отрезка за насосом. Это связано с тем, что насос постоянно нагнетает поток и на участке непосредственно за ним давление выше, чем во всем контуре. О важности правильной настройки бака уже было сказано. Выходит так, что резервуар настроен под определенное давление в контуре, а эксплуатируется совсем в других условиях. Помимо этого часть жидкости, толкаемой насосом, будет заходить в бак. Это немного погасит скорость потока. В обоих случаях происходит нарушение работы отопления, а это нехорошо.

Лучше всего установить расширительный бак в системе отопления закрытого типа на обратном потоке рабочей жидкости, перед нагревателем. Также резервуар может иметь любое расположение в пространстве:

  • вертикально;
  • горизонтально;
  • вверх ниппелем;
  • вниз ниппелем.

Все варианты являются правильными. Но при этом есть маленькая хитрость. Если позволяет место, лучше установить бак вертикально ниппелем вниз. Такое расположение исключает попадание пузырьков воздуха в отсек для воды, так как жидкость выталкивает воздух вверх. Его скопление станет причиной уменьшения объёма резервуара и повлечет за собой необходимость настройки. Но этот процесс настолько медленный и, учитывая тот факт, что бак выбирается с хорошим запасом, можно особо не переживать по этому поводу.

utepleniedoma.com

Расширительный бак для отопления закрытого типа

Система отопления частного дома должна быть оборудована всеми необходимыми для правильной работы элементами.

Попытки обойтись без каких-нибудь «неважных» устройств приводят к аварийным ситуациям, требующим серьёзного ремонта и восстановления.

Мало того, даже полное наличие нужных частей схемы не обеспечит штатного режима функционирования, если они подобраны неправильно и не подходят по характеристикам.


Все узлы должны быть тщательно рассчитаны и подобраны согласно полученным данным.

Расширительный бак — элемент защиты системы от разрыва в случае превышения допустимого давления.

Остаться в зимнее время без отопления — серьёзная проблема (про ремонт и диагностику сантехнических нарушений в ванной прочитайте здесь).

Поэтому надёжная и правильная работа расширительного бака — жизненно важная задача.

Принцип работы

Из курса физики известно, что жидкость несжимаема.

В отопительной схеме как теплоноситель используют воду.

В диапазоне температур от 20 до 90 градусов, она изменяет объём, расширяясь по мере нагревания.

Если представить отопительную сеть сосудом сложной конфигурации, то нагревание содержимого вызовет разрыв стенок из-за расширения жидкости.

[note]Для компенсации этого явления используется расширительный бак, служащий дополнительным объёмом для помещения излишков теплоносителя.[/note]

Расширившись, вода поступает в бак, а при охлаждении (примерные цены наобогревающий кабель для водопровода) уходит обратно в систему.

Попросту удалить излишек воды нельзя, так как при остывании пустоту займёт воздух, и схема перестанет функционировать.

А знаете ли вы, что делать, если течет вода из бачка в унитаз? Прочитайте в полезной статье советы и рекомендации мастеров-сантехников по устранению неисправности.

Про область применения асбестоцементных труб размером 150 мм написано на этой странице.

Таким образом, расширительный бак защищает отопительную систему как от излишков, так и от нехватки теплоносителя, компенсируя все движения его объёма.

Модификации расширительных баков

Используется два типа расширительных баков.

Баки открытого типа известны уже давно и применяются до сих пор.

Их устройство настолько просто, что заставляет мириться с недостатками.

К ним относятся:

  • низкое рабочее давление сети, так как возможна только естественная циркуляция жидкости;
  • необходимость контроля количества теплоносителя.
    Выкипание и испарение воды однажды разомкнут сеть и остановят работу системы, поэтому надо постоянно проверять уровень воды в баке;
  • единственное место размещения — в верхней точке, что создаёт неудобство при возмещении недостатка теплоносителя.

Баки закрытого типа разработаны относительно, недавно и избавлены от всех недостатков устройств предыдущего вида.

Они допускают расположение в тех местах, где это нужно пользователю.

Приспособлены для работы при повышенном давлении и принудительной циркуляции, количество теплоносителя нисколько не изменяется.

Открытого типа

Представляют собой открытую ёмкость, уровень жидкости в которой повышается или понижается по мере теплового расширения.

При недостатке, вода, попросту доливается из ведра.

Открытый бак — простейшая конструкция, не требующая никакой запорной арматуры.

Главным её недостатком является неудобное расположение — обязательная установка в самой верхней точке сети.

Необходимость контроля за уровнем жидкости заставляет, постоянно подниматься наверх, доставлять туда воду.

Кроме того, давление в системе с открытым баком низкое, не допускающее использование насоса для циркуляции жидкости.

Но есть одно преимущество — открытая схема отопления не нуждается в электричестве.

Если случаются перебои с питанием, или его нет вовсе, такой вариант становится, единственно, возможным.

А знаете ли вы про показания циркулярного душа к применению? В полезной статье описаны польза и вред, и какое оборудование можно купить для обустройства.

Про способы регулировки редуктора давления воды в системе водоснабжения написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/kak-sognut.html посмотрите видео, как можно согнуть профильную трубу без трубогиба.

Закрытые

Конструкция закрытого расширительного бака решает все проблемы.

Регулировка давления и объёма в нём производится с помощью резиновой мембраны, поэтому такие баки попросту называют «мембранниками».

Рабочий объём такого бака заполнен воздухом (или инертным газом), при расширении вода вытесняет мембрану и давление воздуха возрастает.

При остывании давление воды снижается и мембрана вытесняет её обратно в систему.

Работа устройства идёт в автоматическом режиме, не требующем постоянного наблюдения, допустимое давление намного выше, чем это возможно при использовании бака открытого типа.

Мембрана в баке может быть сменной (фланцевый тип), или несменной, одноразовой. Корпус такого бака окрашивается в красный цвет.

Баки с синим корпусом предназначены для горячей воды и оборудуются мембраной из пищевой резины с меньшим сроком службы.

Какой выбрать

На первый взгляд, выбор прост — «мембранник» работает автоматически, допускает применение циркуляционного насоса, установка бака возможна везде, где может понадобится.

Тем не менее, жители частных домов, нередко довольствуются использованием бака открытого типа, мотивируя такой выбор:

  • простотой использования,
  • ремонта,
  • отсутствием нужды в электроэнергии.

Необходимость долива воды, из-за испарения или других потерь, одни считают лёгким неудобством, другие этот процесс механизируют (какой выбрать глубинный насос для скважины) или автоматизируют (про глубинный насос для колодца с автоматикой прочитайте здесь).

Если отапливаемая площадь невелика, и увеличения давления в сети не требуется, то можно обойтись применением только открытого бака.

Окончательное решение диктуется конкретными условиями и оборудованием.

Покупка расширительного бака, как устройства большой важности и ответственности, не должна производиться «на глазок», особенно, если нужен «мембранник».

Необходим расчёт объёма бака, учитывающий все индивидуальные параметры системы отопления вашего дома.

Какой вместимости

Можно решить вопрос несколькими способами, выбор которых зависит от личных способностей и желания домовладельца.

Заказать расчёт специалистам.
Вариант надёжный, но потребует времени, денег и личного визита в организацию, где такой расчёт сделают.

Которую, кстати, надо сначала найти.

Подсчитать объём самому, используя необходимые формулы.
Такой вариант хорош тогда, когда известны все нужные данные, иначе, никакой подсчёт сделать не удастся.

Использовать онлайн-калькулятор.

Доступный и несложный вариант, но желательно продублировать расчёт на нескольких ресурсах для получения наиболее точного результата.

Варианты с определением объёма бака «на глазок», или при ориентировочном подсчёте, принимая 1 кВт мощности соответствующим 15 л воды в системе, как ненадёжные и опасные, отвергаются сразу.

Лучше потратить немного времени на подсчёты, чем оказаться в нетопленном доме в мороз (как подключить греющий кабель для водопровода).

Методика расчёта объёма

Формула такова:

V = (C* βt)/(1-(P-min/P-max))

где:

– объём бака,

С – объём жидкости в системе, л.

Βt – коэффициент температурного расширения теплоносителя.

P-min и P-max – минимальное (начальное) и максимальное давление в расширительном баке.

Объём жидкости учитывается полный, включая:

  • трубопроводы (про диаметры медных труб для водопровода написано здесь),
  • радиаторы,
  • котёл,
  • прочие элементы, где есть вода (про полотенцесушитель водяной из нержавеющей стали лесенка прочитайте на этой странице).

Если объём системы неизвестен, применяют способ определения по мощности радиаторов — из расчёта 1 кВт — 15 л.

Коэффициент расширения для воды при 85 градусах Цельсия равен 0,034.

Такое значение применяется при отсутствии более точных данных о вашей сети.

Начальное и максимальное давление в баке P-min и P-max — это рабочее давление и значение, при котором срабатывает защитный клапан.

Как видим, расчёт не такой уж и сложный.

Зато польза от него, неоспорима.

Выбор подходящего по характеристикам расширительного бака сможет защитить сеть отопления от аварии в самый неподходящий момент.

Какой выбрать — решать вам.

Использование онлайн-калькулятора

Количество онлайн-калькуляторов в сети велико, годится любой, но правильнее поочерёдно использовать несколько ресурсов и вывести некое среднее значение.

Так появится возможность подкорректировать ошибки
или неправильные данные на разных сайтах. Методика подсчёта на каждом калькуляторе своя, количество применяемых данных — разное.

Поэтому лучше подстраховаться, продублировав расчёт.

Некоторые ресурсы, одновременно, с выдачей полученного значения, предлагают варианты моделей расширительных баков, удовлетворяющих предоставленным данным.

Основные значения и коэффициенты, обычно, прилагаются в виде таблиц или средних значений, но объём теплоносителя вашей схемы должен быть известен.

В крайнем случае, используют ещё один способ, не дающий точного значения, но за неимением других вариантов годный.

Объём расширительного бака принимается равным 15% суммарного объёма сети, включая трубопроводы, котлы и радиаторы.

[note]Представляется, что приверженцам точных расчётов такой вариант покажется слишком примитивным, но в безальтернативных случаях он используется как паллиатив.[/note]

Как сделать простой расчет вместимости расширительного бака для системы отопления посмотрите в видео.

Расширительный бак для чего нужен. Расширительный бачок для отопления закрытого типа: устройство и принцип действия


Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

  • открытого типа;
  • закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя;
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления;
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
  • дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

  • в виде диафрагмы;
  • баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

  • количество теплоносителя в котловом баке – по паспорту;
  • объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
  • вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

cotlix.com

Для чего нужен мембранный расширительные бак в системе отопления?

Главная > Статьи > Для чего нужен мембранный расширительные бак в системе отопления? 03.02.2014



Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение: Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении - уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух. Внутри бака находится мембрана.

Работа расширительного бака: Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух. При нагреве воды, она начинает поступать в полость между корпусом и мембраной. При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака: Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной. В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом. Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:  Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать: Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения. Вычислить объём расширения теплоносителя можно по формуле:V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.Е – коэффициент расширения теплоносителя.Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.Кзап - Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:Пример: Теплоноситель: вода Объем теплоносителя в системе = 600 литров Коэффициент температурного расширения воды при температуре 85 С = 0,034 Начальное давление = 1,5 атм. Максимально давление = 4 атм. Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5 V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем полный необходимый объем расширительного бака для нашей системы отопления. Vполный 65,2 х 1,25 = 81,5 литра. Теперь выбираем ближайший по объему бак и покупаем. В нашем случае подойдет бак объемом 80 литров.

Можно так же пользоваться таблицей (теплоноситель вода):  Если нет совпадения, то берётся бак большим объёмом: В системе отпления 120 литров, то бак нужен 24 литра.

Особенности применения расширительных баков. Практические советы:Как влияет антифриз на мембранный бак в системах отопления?  Стоит помнить, что выбирая расширительный бак необходимо учитывать некоторое отличие коэффициента объемного расширения (на 20-25% в сторону увеличения) такой жидкости, как антифриз. Следовательно, размер расширительного бака должен составлять 15% от всего объема отопительной системы.

Какой расширительный бак купить? Лучше покупать расширительный бак, в котором в случае поломки мембраны, её можно заменить.

Как определить, нужен ли дополнительный расширительный бак к настенному газовому котлу? При монтаже системы отопления необходимо рассчитать объём воды и сравнить с баком, который находиться в котле. Если он меньше по объёму, то установите дополнительный расширительный бак. Если Вы не правильно рассчитали, то это можно будет увидеть на манометре (установлен на котле). Если при нагревании системы отопления стрелка поднимается, а при остывании опускается. То вам надо дополнительный расширительный бак.





termocity.by

Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Система отопления, являясь сложной инженерной конструкцией, состоит из множества элементов, имеющих различное функциональное назначение. Расширительный бачок для отопления — одна из важнейших частей контура отопительной системы.

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Устройство и принцип действия

Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

Мембраны бывают следующих типов:

  • баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
  • в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

Давление газа настраивается для каждой системы в индивидуальном порядке, который описывает прилагаемая к таким приборам как расширительный бачок для отопления закрытого типа инструкция. Некоторые производители в конструкции своих расширительных баков предусматривают возможность замены мембраны. Такой подход несколько повышает первоначальную стоимость прибора, зато впоследствии, при разрушении или повреждении мембраны стоимость её замены будет ниже цены нового расширительного бака.

С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

Принцип работы их также одинаков – при росте давления воды в сети за счёт расширения при нагревании, мембрана растягивается, сжимая находящийся по другую сторону газ и позволяет попасть внутрь бака излишкам теплоносителя. При остывании и, соответственно, падении давления в сети, процесс проходит в обратном порядке. Таким образом, регуляция постоянного давления в сети происходит в автоматическом режиме.

Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно. При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление. В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления,k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%;D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

В любом случае следует считать, что расширительные бачки для отопления должны обеспечивать увеличение объёма теплоносителя в сети в пределах 10%, то есть при объёме теплоносящей жидкости в системе 500 л., объём вместе с баком должен составлять 550 л. Соответственно, необходим бачок расширительный системы отопления объёмом не менее 50 литров. Такой метод определения объёма весьма приблизителен и может вылиться в излишние затраты на покупку расширительного бака большего объёма.

В настоящее время в интернете появились онлайн калькуляторы для расчёта расширительных бачков. В случае использования для подбора оборудования таких сервисов, необходимо провести расчеты минимум на трёх сайтах, чтобы определить, насколько корректен алгоритм вычисления того или иного интернет-калькулятора.

Производители и цены

В настоящее время проблема купить бачок расширительный для отопления заключается лишь в правильном подборе типа и объёма прибора, а так же в финансовых возможностях покупателя. На рынке представлен широкий выбор моделей приборов как отечественных, так и иностранных производителей. Однако следует отметить, что если на такие приборы как расширительный бачок закрытого типа для отопления цена при покупке будет гораздо ниже, чем у основных конкурентов, то от такого приобретения лучше отказаться.

Невысокая стоимость указывает на ненадёжность производителя и низкое качество используемых при его изготовлении материалов. Зачастую таковой является продукция из Китая. Как и на все остальные товары, на качественный расширительный бачок для отопления цена не будет иметь значительной разницы порядка двух – трёх раз. Добросовестные производители используют примерно одинаковые материалы и разница в цене схожих по параметрам моделей порядка 10-15% обусловливается лишь локацией производства и ценовой политикой продавцов.

Хорошо зарекомендовали себя в этом сегменте рынка отечественные производители. Установив современные технологические линии на своём производстве они добились выпуска продукции, по своим параметрам не уступающей лучшим мировым брендам при более низкой стоимости.

Следует учитывать, что важно не только расширительный бак для отопления закрытого типа купить, требуется также правильная его установка.

Имея необходимые навыки при соблюдении инструкции возможна его самостоятельная установка. Если же у мастера остаются какие-либо сомнения на счёт своих познаний, то лучше всего обратиться к профессионалам для гарантированно стабильной работы сети отопления и исключения возможных неисправностей.

spetsotoplenie.ru

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

  • объем системы — С;
  • максимальное рабочее давление системы — Pмакс;
  • начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
  • коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

  • он должен быстро направлять нагретый теплоноситель вверх;
  • должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

  • не предполагает наличие запорной арматуры;
  • нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

  1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
  2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
  3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

  1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
  2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
  3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
  4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
  5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
  6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

  • осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т.д.;
  • раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
  • следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
  • если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

teplofan.ru

для чего нужен, принцип работы

Системы водоснабжения и отопления частных коттеджей на данный момент являются полностью автоматизированными. Стоит лишь располагать минимумом оборудования и разумно использовать физические законы – и частный дом будет не менее комфортабелен, чем городская квартира. А благодаря современным гидроаккумуляторам хозяин дома приложит минимум усилий. Сейчас есть возможность рассмотреть расширительные баки подачи воды с разных сторон, обсудив принцип работы, схему работы, тип данных устройств, преимущества и недостатки оборудования.

Содержание

Для чего нужны гидроаккумуляторыУстройствоПринцип работыОбъёмыГидроаккумуляторы закрытого и открытого типа

Для чего нужны гидроаккумуляторы

Гидроаккумуляторы представляет собой устройства, которые нужны для бесперебойной работы отопительных систем. Они защищают от резких и непредвиденных перепадов давления теплоносителя внутри системы. Также обеспечивается защита от гидроударов. Каждой системе водоснабжения необходимо подбирать свой бак, исходя из параметров.

Данные устройства используются для отвода излишка воды. Затем осуществляется ее охлаждение и возврат в систему. Описываемые устройства должны быть достаточно устойчивыми к повышенным давлениям внутри системы, а также не подвергаться воздействию коррозии.

Главная задача гидроаккумуляторов – обеспечение оптимального давления теплоносителя. Чтобы достичь этого, его оборудуют компенсатором, который распределяет нагрузку на коммуникации, радиаторы, насос, котел. Водой пользуются как в технических, так и в пищевых целях. Поэтому бак с внутренней стороны выполнен из специального материала, который никак не влияет на ее вкусовые качества. Гидроаккумуляторы должны быть выполнены в строгом соответствии с санитарно-техническими требованиями и иметь сертификат качества.

Расширительный бак способствует увеличению продолжительности службы насоса и труб, ведь препятствует появлению гидравлических ударов.

Как устроены гидроаккумуляторы

Что касается мембранных гидроаккумуляторов, или расширительных баков, внутри они состоят из резиновой мембраны, разделяющей устройства на два отсека. В первый накачивается воздух, а вторая остается незаполненной. Когда запускается отопительная система, вода поступает во второй отсек, после чего в отсеке с воздухом происходит восстановление необходимого объёма. При охлаждении теплоносителя он вытесняется назад в систему. Так расширительный бак содействует наличию постоянного напора внутри системы и стабильности ее работы без перегрузок и резких перепадов давлений.

Различные модели гидроаккумуляторов характеризуются разными ограничениями в отношении использования. Некоторые используются для технической воды, а некоторые – в работе с питьевой водой. Что касается конструкции, помимо гидроаккумуляторов с мембраной и без нее баки бывают со сменной грушей.

Баки с мембраной с одного боку располагают специальным фланцем с резьбой, к которому как раз осуществляется крепление груши. С другой стороны такой бак оборудован ниппелем, через который накачивается или спускается воздух. В таком типе гидроаккумулятора накачивание воды осуществляется в мембрану, при этом нет соприкосновения с поверхностью бака.  Если он объёмный, задняя сторона мембраны крепится к ниппелю с целью стабилизировать заполнение. Продолжительность службы груши зависит от имеющегося давления воздуха в газовой камере бака. Также стоит отметить частую ошибку в использовании аккумулятора с грушей. Порой, чтобы создать больший запас теплоносителя, владелец специально уменьшает объём воздуха внутри груши. Из-за этого мембрана касается внутренней стенки гидроаккумулятора, что способствует быстрому истиранию.

Как работает гидроаккумулятор

Современные конструктивные особенности гидроаккумуляторов разрабатывались годами. На данный момент широко используются баки нового типа, старого почти не используют. Ранее после нагрева теплоносителя его излишек поступал в ОТКРЫТУЮ камеру, а после охлаждения системы жидкость поступала в трубопровод. Однако в этой конструкции имелся существенный недостаток: горячая вода могла выйти из камеры и затопить помещение.

Современные гидроаккумуляторы с мембранами имеют другой принцип работы. Вода внутри системы находится под давлением, поэтому ее излишек при увеличении объёма или температуры попадает в ЗАКРЫТУЮ камеру устройства, увеличивая мембрану и, соответственно, уменьшая объём воздуха. Это создаёт дополнительное давление в сети отопления. Когда давление приводится в норму, происходит отключение насоса. После расхода воды наблюдается падение давления, что приводит к включению насоса для его восстановления.

Современные виды мембранных гидроаккумуляторов являются компактными и обладают различным дизайном. Однако и такие баки имеют свои отрицательные черты. В основном, конструкция мембранных баков является наглухо закрытой. В случае нарушения герметичности и повреждения мембраны ее замена не представляется возможной. Придётся менять устройство целиком. Замещение мембраны на новую может осуществляться, только если бак оборудован фланцевым соединением, скрепленным болтами. При нормальной работе системы отопления во время запуска воды теплоноситель увеличивается в объёме. Соответственно, наблюдается резкий скачок давления. А в целом, изменение давления является плавным. Что касается самой мембраны, она является долговечной, ведь выполнена из высококачественного материала.

Благодаря устройству с мембраной также компенсируется гидравлический удар, благодаря чему сокращается частота работы насоса. Это экономит электроэнергию и увеличивает время службы оборудования. При нагреве или охлаждении теплоносителя система остаётся неповрежденной благодаря компенсации изменения объёма. В этом вся суть мембранного гидроаккумулятора. Рабочее давление такого устройства находится в пределах 16 бар, что позволяет использовать его как в бытовых целях, так и в промышленной сфере. К тому же при внезапном отключении электроэнергии резервный мембранный бак может быть использован на случай пожаротушения. Описываемые устройства бывают горизонтального и вертикального исполнения. Также они различаются в зависимости от объёма воды и рабочего давления. Если имеем дело с большими объёмами теплоносителя, лучше использовать ещё и стационарный манометр. И, конечно же, важно перед началом каждого отопительного сезона выполнять проверку всей сети отопления на герметичность и соответствие имеющегося давления требуемому.

Объёмы гидроаккумуляторов

Перед установкой гидроаккумулятора важно выяснить, какой объём бака в конкретном случае. Как его высчитать? Для этого, используя формулы, нужно рассчитать рабочее давление и начальное давление воздуха при максимальной нагрузке. Однако если кому-то это сложно сделать, достаточно знать, что соотношение объёма бака к объёму воды внутри системы составляет 1 к 10. Расчет является ответственным шагом, ведь при неправильном подборе объёма бака может нарушиться работа всей системы. Это может привести к серьёзной поломке. Даже при максимальной температуре давление теплоносителя не должно быть больше допустимого. Также перед установкой бака важно изучить инструкцию, которая к нему прилагается. В ней также описываются все аспекты касательно подбора бака в зависимости от характеристик системы отопления.

Гидроаккумуляторы закрытого и открытого типа

Что касается описываемых устройств открытого типа, местом их установки служит наивысшая точка системы. Обычно это чердак, крыша дома или место под потолком. Из-за теплового расширения вода не будет закипать. Если возникла утечка, система пополнится дополнительным объёмом воды. На данный момент этот тип баков является менее популярным, ведь характеризуется некоторыми недостатками, а именно:

  • довольно громоздкой конструкцией;
  • доступом к попаданию воздуха из помещения в систему отопления, что может способствовать появлению коррозии на отопительных приборах;
  • местом установки бака служит высокая точка, из-за чего будут дополнительные затраты на трубы, а это будет способствовать потерям тепла;
  • нестабильной работой при повышении давления.

Хотя такие устройства по конструкции являются более простыми, ведь в них отсутствует мембрана или груша, их чаще всего выполняют из нержавеющей стали. Поэтому такие баки по цене превосходят гидроаккумуляторы мембранного типа порой даже в четыре раза. Из-за диффузии воды они нуждаются в более частом обслуживании и подкачке воздуха. При наличии таких баков в системе чаще отключается насос.

Теперь коснемся аккумуляторов закрытого типа. Они имеют простую конструкцию и оснащены корпусом (1), трубой для подачи холодной воды (3), спускной трубой (4), предохранительной арматурой (5), запорной арматурой (6). Уровень воды (2) и верхняя точка в системе (7) также представлены на схеме.

Применяются такие гидроаккумуляторы, если:

  • имеется независимый источник теплоэнергии;
  • выполнено подключение к централизованному водоснабжению по индивидуальной схеме;
  • имеется связь с солнечными коллекторами;
  • есть в наличии горячее и холодное водоснабжение.

Исходя из того, что существуют разные виды баков, выбирая подходящий, важно учитывать все особенности отопительной системы. Начать следует с расчёта требуемого объёма и подходящей конструкции. Необходимо, чтобы гидроаккумулятор был надежным и долговечным. Лучше всего делать свой выбор в пользу известных брендов, товары которых будут эксплуатироваться долгие годы не в ущерб системе. Ну и, конечно же, важно обращать внимание на стоимость изделия.

oborudovanie1.ru

Что такое расширительный бак для отопления?

Расширительный бак системы отопления

Из школьной программы физики всем известно, что вода при нагревании увеличивает свой объем. В системе отопления именно вода играет роль теплоносителя. Внутри системы она имеет высокую температуру, которая при некоторых условиях может понижаться или повышаться. Изменение объема требует присутствия в самой отопительной системе специальных емкостей. Это расширительный бак, или экспансомат (технически правильное название).

Существует два фактора, которые определяют необходимость установки расширительных баков. Это

  • замкнутость системы;
  • уровень определенной вместимости теплоносителя.

Возможность увеличения объема воды в замкнутой системе способна привести к образованию гидравлического давления внутри самой системы. А это чревато разрывом слабых частей и узлов отопления. Чтобы этого не произошло, и устанавливается расширительный бак системы отопления.

Функции бака

Есть точный расчет, согласно которому повышение температуры воды на 10 градусов увеличивает ее объем на 0,3%. То есть, доведенная до кипения вода — а это +100 С — дает ее расширение на 3%.

Кажется, что величина небольшая, но для объема воды в одну тонну или в несколько тонн — что зависит от размеров отопительной системы — это достаточно высокий показатель. Такой объем воды может существенно повлиять на качество работы всей отопительной системы. И здесь без расширительных баков не обойтись.

Какие же функции выполняет этот агрегат?

  1. Удаляет излишки воды при ее нагревании.
  2. Пополняет систему водой при снижении температуры или при утечке.
  3. Контролирует гидростатическое давление внутри отопительной системы.
  4. Удаляет из системы отопления и собирает воздух и перенасыщенные пары, которые образуются внутри отопительного котла.

Устройство в разрезе

Откуда появляется воздух? Опять обратимся к физике. В 1 л воды растворено 40 мг воздуха. При повышении температуры растворимость воды сильно снижается, и воздух начинает выделяться из ее массы.

При высоких температурах выделение воздуха достигает практически 90%. А это достаточно большой объем. Выделенный воздух из воды перемещается с потоками теплоносителя вверх к расширительному баку, где собирается и выводится в атмосферу.

Как и у любого прибора, у расширительных баков есть свои недостатки, к которым относятся:

  • Большие размеры экспансомата. Иногда установить их в котельные проблематично из-за небольшой площади этого помещения. Отсюда и сложности в монтаже.
  • Теплоноситель, проходя через бак, отдает ему свое тепло. И, если его не утеплить, теплопотери возрастают.
  • Вероятность коррозии труб и радиаторов также увеличивается с установкой экспансомата.

Виды расширительных баков

По конструктивным особенностям расширительные баки разделяют на закрытые и открытые.

Открытые

Это прямоугольные или цилиндрические емкости, которые обычно устанавливают в самой верхней точке отопительной системы. Идеальным местом для их монтажа является чердак. Изготавливают такие устройства из металлического листа способом сварки. Часто после установки их утепляют современными теплоизоляционными материалами.

Такой расширительный бак снабжен двумя патрубками: входным и выходным. Первый подсоединяется к системе водопровода для пополнения необходимым объемом воды. Второй связан с канализацией для сбора излишков теплоносителя.

Открытый тип устройства

В конструкции этого вида есть один неприятный недостаток — уровень воды придется периодически контролировать визуально, потому что площадь испарения открытого бака достаточно большая. Чтобы восполнять объем воды, придется открывать входной патрубок с помощью вентиля.

К тому же, место установки нужно будет утеплить, да и сам монтаж сложен — ведь поднимать тяжелый бак придется в чердачное помещение.

Испарения из открытой части также создают некоторые затруднения, связанные с проведением антикоррозионных мероприятий — а это тоже затраты. Приплюсуем и тот факт, что открытый расширительный бак работает при пониженном давлении, а регулировать такую систему затруднительно.

Закрытые

Такого вида металлическая емкость имеет шарообразную или овальную форму, разделенную внутри на две части. Одна предназначена для воды, другая для воздуха. Между собой они разграничены прочной мембраной, в которую и поступает вода из отопительной системы. Это своего рода мешок, который может расширяться и сужаться. Поступившая в мембрану вода расширяет ее, и окружающий воздух вытесняется из бака через специальный клапан.

Устройства закрытого типа

Этот мембранный мешок изготавливается из термостойкой резины. Как только давление в системе начинает падать, мешок под действием силы сжатия сужается и выдавливает теплоноситель обратно в систему отопления. Воздух в сам бак поступает извне через тот же клапан.

Существует несколько вариантов конструкций закрытых расширительных устройств, где вместо воздуха используется азот под большим давлением или вода.

Но в целом есть две основные модели закрытых экспансоматов:

  1. С диафрагменной несменной мембраной. Это очень прочная конструкция, изготовленная по технологии холодной штамповки. Кроме того, она имеет антикоррозийную защиту внешней и внутренней поверхности бака. Внутрь конструкции устанавливается мембрана, которая прижимается к верхней поверхности посредством нагнетенного под давлением воздуха. Вода, попадая в мембрану, расширяет ее, сужая воздушное пространство.
  2. Фланцевая конструкция. Ее особенность заключается в том, что мембрана крепится к входящему патрубку с помощью фланцевого соединения. Это дает возможность, во-первых, менять мембрану по мере ее износа, а, во-вторых, теплоносителю не соприкасаться с поверхностями бака — что исключает необходимость проведения антикоррозионных мероприятий.

Закрытые расширительные баки обычно устанавливают около отопительных котлов. Можно около бойлера, если запланирована двухконтурная схема отопления со снабжением дома горячей водой. Эту конструкцию используют и в загородных домах в зависимости от мощности отопительного котла.

Что лучше — закрытый или открытый вид?

Расширительные баки, используемые в закрытых системах отопления

В конструкции закрытого типа нет испарения теплоносителя — значит, постоянный контроль над ней не нужен. По той же причине не происходит коррозии других элементов системы отопления. Это ведет к увеличению срока эксплуатации.

Вода из закрытых баков не выливается — что часто случается с открытыми аналогами и может повредить отделку стен и пола. К тому же, закрытый экспансомат можно устанавливать в любом месте дома, независимо от расположения котла или других элементов отопления.

Подпитывать отопление, где установлен закрытый вариант, нет необходимости. Система полностью герметична. Да и воздушные пробки не образуются, что является немаловажным фактором.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Расширительный бачок для отопления закрытого типа

Расширительный бачок для отопления закрытого типа является обязательным элементом современной автономной жидкостной отопительной системы в квартире или в доме. Основная задача устройства заключается в эффективной компенсации, необходимой в процессе температурных скачков теплоносителя и колебаний его объема.

Для чего нужен расширительный бак?

Бак выполняет две основные функции. Устройство в первую очередь работает для эффективной компенсации теплового расширения в системе. Как известно, в процессе нагрева теплоноситель серьезно увеличивается в объеме. Чтобы не повредить трубопровод и сам котел, который рассчитан на определенные показатели давления, и устанавливается расширительный бак.

Важно! При отсутствии подобного устройства, лишнее количество теплоносителя искало бы какой-то иной выход, давление в системе постоянно повышалось бы до тех пор, пока на самом слабо защищенном участке образовалась бы течь.

Еще расширительный бак необходим для эффективной компенсации гидроударов, характерных для системы отопления. Например, циркуляционный насос в процессе эксплуатации управляется автоматически, то есть в зависимости от температурного режима он выключается и включается. В процессе включения давление на определенное время немного повышается, что автоматически вызывает гидравлический удар. Для устранения его отрицательного влияния на систему отопления и монтируется расширительный бак, который эффективно компенсирует избыточное давление. Говоря иными словами, это особый буфер для отопительной системы.

Виды расширительных бачков и их особенности

В разных современных системах отопления применяются самые разные виды баков расширения. Ранее использовались особые открытые баки, но они характеризуются большим количеством недостатков, потому применяются относительно нечасто. Если же было все равно принято решение установить открытый бак, стоит располагать его в самой верхней точке всей системы. Это основано на том, что в такие баки попадает воздух, быстро появляется коррозия, а также очень быстро испаряется жидкость и бак требуется постоянно пополнять, что не совсем удобно.

В системах, где носитель тепла перемещается при помощи специального насоса, рекомендуется установить расширительный бак закрытого типа. Основываться здесь нужно на то, что это особая герметичная емкость с расположенной внутри мембраной.

Именно эта мембрана разделяет бак на две части – в одну из них осуществляется закачка воздуха или газа, иная же предназначена для того, чтобы собирать лишнее количество теплоносителя. Данный конструкционный элемент, расположенный внутри бака, является эластичным, потому в процессе попадания теплоносителя сразу становится на порядок меньше, давление увеличивается. благодаря этому компенсируются высокие показатели давления в системе отопления. В процессе остывания наблюдается обратный процесс.

Закрытого типа расширительный бак может быть двух основных видов:

  1. Фланцевый, то есть со сменной мембраной.
  2. Бак, обладающий несменной мембраной.

Второй вид более востребован, так как характеризуется относительно невысокой стоимостью. При этом фланцевые баки со сменной мембраной намного лучше, давление здесь может быть больше, так как при случайном разрыве мембраны, ее можно просто заменить. В свою очередь фланцевый бак расширения может быть двух категорий – расположенный горизонтальный и вертикальный.

Закрытый расширительный бак - основные преимущества

Как показала практика, именно закрытого плана расширительные баки пользуются большим спросом. Преимущество последнего обычно доказывают такие важные факторы, как:

  • Бак закрытого типа можно не размещать на самом верху, соответственно, предоставляется возможность серьезно сэкономить на трубах;
  • Баки мембранные характеризуются небольшими габаритами;
  • Из закрытого бака гарантированно не испарится теплоноситель;
  • Минимальные показатели потери тепла, чего не скажешь об открытых отопительных баках;
  • Узлы и трубы эффективно защищены от разрушительной коррозии, которая обычно образуется по причине проникновения в устройство воздушных масс;
  • Закрытый бак в состоянии работать при достаточно высоком давлении, тогда как открытые варианты не выдерживают его;
  • Минимальные расходы на содержание бака, они на порядок ниже, чем у открытого.

После того, как был решено приобрести расширительный бак закрытого типа, можно будет приступать к его установке. Предварительно нужно грамотно выбрать прибор, основываясь при этом на такие параметры, как тип, объем устройства и максимальное рабочее давление.

Особенности монтажа и обслуживания бака закрытого типа

Установка расширительного бака в системе отопления осуществляется в соответствии с проектами и определенными инструкциями. Идеальным вариантом будет пригласить профессионала, но если такой возможности нет, придется соблюдать определенные правила:

  1. В первую очередь необходимо проследить за тем, чтобы монтаж осуществлялся при температуре выше нуля.
  2. Необходимо обеспечить всесторонний доступ к воздушным клапанам, что в свою очередь позволит эффективно отрегулировать давление в камере, наполненной воздухом.
  3. После монтажа бака не должно появляться препятствий в процессе доступа к запорной арматуре, ко всем шильдикам и сливным кранам.
  4. Настоятельно не рекомендуется прикладывать к мембранному баку нагрузки статического плана, то есть давление от труб или оборудования иного плана.
  5. Процесс установки редуктора давления после водомера предоставит возможность обеспечить постоянные параметры значения начального давления в расширительном баке.
  6. В процессе срабатывания защитного клапана показатели давления в расширительном бачке отопления закрытого типа не должны быть больше допустимого.

Правильная установка расширительного бака предполагает тот факт, что защитный клапан будет установлен сразу перед проточной арматурой.

Важно! Процесс установки расширительного бака должен производиться строго со стороны, где подается холодная вода. На выходе монтаж недопустим.

Что касается обслуживания расширительного бака, то здесь также есть несколько основных советов. Примерно раз в полгода нужно проверять прибор на предмет возможных внешних повреждений – вмятины, коррозия или подтеки. Если они найдены, обязательно нужно будет устранить вызвавшую их причину. Важно проверять изначальное давление газового пространства на их соответствие расчетным показателям. Необходимо время от времени проверять целостность мембраны. Бак в период неиспользования необходимо держать строго в сухом месте, предварительно осушив от воды.

Важные советы

Установка расширительных баков системы отопления оптимальна в таких местах, где течение воды было близко к ламинарному, то есть с минимумом завихрений. Идеально расположить его на прямом участке разливов, то есть перед насосом. Объем бака должен быть примерно одна десятая от общего количества используемого теплоносителя, это минимум.

Более подробную информацию вы можете получить из видео:

zg-dom.ru

зачем нужен, место установки, расчёт объема

Расширительный бак — важное звено отопительной системы. В данной статье мы расскажем о предназначении этого устройства, принципе его работы и способе подключения, а также рассмотрим ключевые критерии выбора мембранного бака для частного дома.

Расширительные баки разных объемов

Предназначение и принцип работы

В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя: она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.

Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.

Больше информации о предохранительном клапане в системе отопления можно найти тут

Для того, чтобы кислород не растворялся в воде и на стенках трубопровода не образовывались коррозийные процессы, вода в бачке отделяется от воздуха посредством эластичной мембраны.

Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.

Виды расширительных баков

Для разных систем отопления применяются различные виды расширительных баков, которые отличаются между собой формой, габаритами и расчетом. Однако, главный критерий, на основе которого выделяются типы расширительных баков — тип отопительной системы.

Виды мембранных расширительных баков

В закрытой системе отопления движение теплоносителя происходит благодаря циркуляционному насосу. Он не образует вспомогательного давления, а просто направляет воду по трубам. В подобной отопительной системе монтируется расширительный бак для отопления закрытого типа. Внешне он напоминает герметичную емкость, которая поделена на две части. Между ними расположена эластичная мембрана. В одном участке помещен воздух, другой предназначен для излишнего теплоносителя.

Из-за того, что в баке закрытого типа присутствует мембрана, его часто называют мембранным.

В открытой системе отопления циркуляционный насос отсутствует, поэтому здесь в качестве расширительного бака может выступать абсолютно любая емкость, к которой подведены трубы отопления.

Самый обычный вариант такого бака — это металлическая емкость, устанавливаемая на чердаке. Однако, у подобного варианта выделяется значительный изъян. Из-за того, что бак негерметичный, теплоноситель испаряется. Поэтому за ним постоянно нужно следить и в случае необходимости доливать. Вы можете осуществлять это собственноручно, но это не совсем удобно, потому что можно забыть пополнить запасы воды, что чревато поломкой системы.

Поэтому рекомендуется использовать автоматизированный контроль уровня воды.

Выбор мембранного бака

Чтобы подобрать наиболее оптимальный расширительный бак для системы отопления в вашем доме, следует учесть несколько рекомендаций, которые дают специалисты.

Если в вашем жилище смонтирована схема с естественной циркуляцией, то наиболее оптимальным вариантом станет — расширительный бак открытого типа. Открытую емкость можно как приобрести, так и изготовить собственноручно. Главное, произвести правильные вычисления объема бака.

Расширительный (мембранный) бак на отопление 24 л

Вопрос с выбором мембранного расширительного бака немного сложнее. Выбирая емкость, главное не спутать бачок для отопления с гидроаккумулятором для водоснабжения. Внешних различий у этих емкостей практически нет, поэтому будьте внимательны и обязательно читайте надписи на шильдике. На отопительном баке будет указана рабочая температура до 120°С и давление до 3 Бар. На гидроаккумуляторе температура до 70°С и давление до 10 Бар.

Помимо вышеописанного, выбирая расширительный бак для системы отопления, следует обратить внимание на такую составляющую, как возможность заменить “грушу” в случае ее поломки. Габариты устройства выбираются только после предварительного расчета бака закрытого типа.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

  • объем системы — С;
  • максимальное рабочее давление системы — Pмакс;
  • начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
  • коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)
Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Монтаж

Процесс установки расширительного бака в системе отопления находится в непосредственной зависимости от того, открытый или закрытый тип отопительной системы.

Открытая система

По большому счету открытое отопление — это один большой сосуд, в котором осуществляются конвекционные потоки.

Монтаж расширительного бака должен выполнять следующие функции:

  • он должен быстро направлять нагретый теплоноситель вверх;
  • должен обеспечивать свободную циркуляцию воздуха.

Исходя из вышеизложенных требований к расширительному баку, его размещение должно быть выполнено вверху конструкции. Обычно в частных домах, в качестве места расположения для подобных емкостей выбирают чердак либо разгонный коллектор (в однотрубной системе).

Стоит отметить и основные особенности самого бака, применяемого в системе отопления открытого типа:

  • не предполагает наличие запорной арматуры;
  • нет необходимости в наличии резиновой мембраны и крышки.

В качестве расширительного бака используется обычная емкость, в которую в случае необходимости можно долить воду (например, когда она испарилась).

Закрытая система

В случае, если в вашем доме система отопления закрытая, то установка расширительного бака характеризуется рядом особенностей:

  1. Наиболее подходящим местом для подключения устройства считается тот участок, где нет завихрений, течение теплоносителя ближе всего к ламинарному. Поэтому лучше всего монтировать бак перед циркуляционным насосом.
  2. Особое внимание стоит уделить размещению бачка в пространстве. Наиболее оптимальный вариант — когда жидкость попадает в емкость сверху. Это позволит полностью освободить от воздуха отсек с жидкостью.
  3. Объем бака должен быть равен 1/10 части и более от объема всей жидкости в системе.

Обратите внимание! Часто в комплект отопительного котла входит расширительный бак и циркуляционный насос. Поэтому прежде чем приобретать эти устройства, убедитесь в том, что они вам необходимы. Иначе вы попросту потратите деньги впустую.

На примере рассмотрим, как осуществляется установка мембранной емкости.

  1. Если вы подключаете расширительную емкость к функционирующей в данный момент системе отопления, то прежде всего нужно отключить оборудование и слить воду с батарей. Для того, чтобы вода стекала быстрее, рекомендуется открыть краны Маевского.
  2. В случае использования пластиковых батарей, то монтаж должен производиться через разъемный элемент, именуемый «американкой». Первая часть этой детали прикручивается непосредственно к бачку, а другую нужно припаять к трубе. После чего обе части надо соединить между собой.
  3. На следующем этапе разрезается труба отопления и монтируется тройник. Именно к нему подсоединяется труба от бака.
  4. Далее осуществляется промывка и демонтаж фильтра грубой очистки.
  5. После того как все необходимые элементы установлены, надо открыть краны и заполнить батареи водой. Уровень давления должен подняться до 1,2-1,3 кПа.
  6. На заключительном этапе стравливается воздух и закрываются краны Маевского.

Перед расширительным баком установите кран. Благодаря этой детали вы сможете ремонтировать устройство, при этом не нужно будет спускать воду с радиаторов.

Обслуживание расширительного бака

Для того, чтобы расширительный функционировал максимально долго, без сбоев и неполадок, нужно соблюдать требования, выдвигаемые к обслуживанию устройства:

  • осуществляйте проверку бака на на случай образования возможных повреждений — подтеки, ржавления и т.д.;
  • раз в несколько месяцев нужно проверять начальное давление газового пространства на соответствие расчетному показателю;
  • следите за целостностью мембраны. Если обнаружите какие-либо нарушения, то сразу замените ее;
  • если вы не эксплуатируете бак на протяжении длительного времени, то слейте из него воду и храните устройство в сухом месте.

Для того, чтобы осуществить проверку расширительного бака отопления, первым делом отключите его от системы отопления, затем опустошите его и к ниппелю газовой плоскости подсоедините манометр. Если показатели давления ниже того, что было установлено в процессе установки расширительного бака, то через этот же ниппель надо накачать бак компрессором.

Мембрана — важный элемент, поэтому ее проверкой не стоит пренебрегать. Если во время проверки давления газового пространства, после того как вы слили воду, через дренажный кран продолжает поступать воздух, а давление в газовой полости уменьшилось до атмосферного, то вывод очевиден -мембрана пробита.

Для осуществления замены этой детали, в первую очередь, нужно отсоединить бак от системы отопления, а затем дренировать его. На следующем этапе надо сбросить давление газовой полости через ниппель и демонтировать фланец мембраны и достать саму мембрану. После этого, проверьте внутреннюю часть корпуса на наличие загрязнений и коррозийных процессов. В случае обнаружения — промойте корпус водой и высушите.

Подводя итог, можно прийти к выводу, что расширительный бак является неотъемлемым звеном отопительной системы. Для того, чтобы устройство максимально эффективно функционировало, не стоит пренебрегать правилами установки и эксплуатации.

Расширительный бак для отопления закрытого типа установка давление

Расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения. Расширительные баки обеспечивают безопасную и надежную работу контуров с горячим и жидким носителем и являются обязательными элементами для закрытых систем водяного отопления и вспомогательными — для ГВС. Выбор конкретной модели зависит от объема циркуляции, давления и других параметров системы и обосновывается расчетом, правила подбора и монтажа учитываются заранее.


Для чего нужен расширительный бак в системе отопления и водоснабжения

Данное устройство устанавливается в системах отопления и ГВС с двумя основными целями:

• Компенсации теплового расширения воды или антифриза, увеличивающихся в объеме при нагреве до +100 °С до 4,3%.

• Гашения гидроударов, возникающих при образовании в системе воздушных пробок или резком перекрытии запорной арматуры, и предотвращения их образования за счет выравнивание общего давления.

Рассмотрим вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Принцип работы

Принцип действия расширительного бака основан на заборе горячей воды внутрь при образовании избыточного давления в системе с последующим возвратом после его снижения к установленной норме.

Как следствие, изменение этого параметра не оказывает негативного влияния на состояние труб и не снижает работоспособность системы.

Дополнительный контроль и безопасность обеспечивают манометры и автоматические клапаны для сброса избытка воздуха, но при необходимости расширительные баки функционируют без них.

Виды (закрытого и открытого типа)

В зависимости от целевого назначения и конструктивного исполнения выделяют:

• Расширительные баки открытого типа, имеющие прямую связь с атмосферой и устанавливаемые преимущественно в системах отопления с естественной циркуляцией в верхней точке, после участка разгона теплоносителя. Чаще всего их изготавливают их листовой стали и оснащают люками для осмотра и двумя и более патрубками для ввода или отвода воды, соединения с приборами контроля или сброса. При всех плюсах (дешевизна, неограниченный объем, простота) установка открытого бака отрицательно сказывается на работе системы из-за испарения и необходимости периодического долива теплоносителя.

• Закрытые расширительные баки, в обязательном порядке устанавливаемые в системах с насосами. Данная группа представлена как обычными закрытыми емкостями большого объема (гидроаккумуляторами), так и устройствами с гибкими разделительными мембранами баллонного и тарельчатого типа, смещаемыми в сторону воздушной камеры при избыточном давлении в системе и возвращающимися в обратное положение при нормальных параметрах. Из-за ряда преимуществ баки с мембранами постепенно вытесняют остальные разновидности и устанавливаются во всех современных системах отопления и горячего водоснабжения.

В частности, закрытые расширительные баки с мембранами могут устанавливаться в любой точке системы отопления (предпочтение отдается обратным участкам с ламинарным движением, но это условие некритично, в выносе устройства в верхнюю точку после разгона нет необходимости), работать при избыточном давлении теплоносителя и реагировать на изменения его давления с высокой точностью.

В системы с такими баками не нужно доливать теплоноситель, что положительно сказывается на стабильности их работы и защищенности от коррозии. Закрытые мембранные баки не нуждаются в дополнительной изоляции и эксплуатируются при минимальных расходах.

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

• Рабочий объем, л, подбираемый по формуле V=(C∙E)/(1-Pmin/Pmax), где С – общий объем циркуляции теплоносителя включая теплообменники и котел в л., Е – коэффициент теплового расширения воды или антифриза, табличная величина, Pmin и Pmaх- начальное настроечное и максимально допустимое давление в баке, бар.

• Рабочую и предельную температуру и давление, выдерживаемые мембраной (пороговые значение водонагревателя и бака должны совпадать)

• Химический состав, количество циклов сокращения и возможность смены мембраны. Устройства со сменными фланцевыми мембранами обходятся чуть дороже, но признаны более окупаемыми.

• Выдерживаемую предельную концентрацию этиленгликоля (актуально при выборе бака для систем отопления с антифризом).

• Гарантийный срок выдержки коррозийной защиты корпуса расширительного бака.

• Присоединительные размеры патрубков, исполнение, потребность в дополнительном креплении и габариты бака.

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h3+1),
Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h3,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h3- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h3 ставится в формулу со знаком «-».

ВАЖНО! При отсутствии подробных данных объем расширительного бака подбирается ориентировочно – от 10% и больше от объема циркуляции теплоносителя в системе.

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.



Расширительный бак для отопления закрытого типа установка давление

Рассмотрим вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Оптимальным местом для врезки бака считается участок с самым спокойным движением теплоносителя в обратной магистрали, перед циркуляционным насосом.

Устройство подключается через шаровые отсекающие краны, позволяющие провести его быстрый осмотр, подкачку или замену. В идеале расширительный бак устанавливается одновременно со сборкой всего контура отопления, при необходимости внештатной замены монтаж проводится после отключения работы системы и слива теплоносителя.

Порядок установки стандартный:

1. На резьбу штуцера бака наматывается уплотнитель и прикручивается переходник для подключения крана.

2. На резьбу переходника наматывается уплотнитель и монтируется шаровой кран.

3. Процедура повторяется для резьбовой части крана.

4. На корпус бака надеваются хомуты дополнительного крепежа (чаще всего такая потребность возникает при превышении его объема свыше 8 л). Бак устанавливается на стационарное место с обеспечением удобного доступа и свободного пространства между ним и стеной.

5. Проверяются расположение и работа ниппеля для подкачки воздуха и качество всех соединений.

6. В систему пускается теплоноситель, после достижение давления расчетного значения стравливаются воздушные пробки и котел запускается на полную мощность.

ВНИМАНИЕ! Рабочее давление воздушной камеры бака настраивается на заводе и при необходимости меняется. Для обеспечения нормального функционирования системы оно поддерживается на уровне давления внутри контура при отклонении в меньшую сторону около 0,1-0,2 бар (или 80% от общего значения в системе, в свою очередь зависящего от модели котла и объемов циркуляции теплоносителя).

При таком начальном давлении около 20-25% емкости бака заполняется при первичном запуске системы (бак не является пустым и не создает зоны отрицательного давления) и остается достаточно пространства для расширения мембраны.

Самостоятельно настроить давление в баке перед его установкой можно с помощью автомобильного насоса или компрессора.

Расширительный бак для ГВС установка давление

В системах ГВС преимущественно устанавливаются баки со фланцевыми сменными мембранами из пищевого каучука, характеризующиеся химической инертностью и не меняющие вкуса и качества воды. Они не рассчитаны на длительную выдержку высоких (более 100 °С) температур, в отличие от давления – в разы превосходящее этот же параметр в системах отопления (до 4-4,5 бар в сравнении с 1,5-2,5).

Основным назначением этих устройств служит защита трубопровода и приборов системы ГВС от гидроударов, возникающих в случае перегрева воды, рекомендуемый объема бака составляет не менее 10% от объема бойлера.

Оптимальным местом установки бака в системах ГВС считается участок между обратным клапаном, защищающим линию холодного водоснабжения от проникновения горячей воды, и самим бойлером. Установка бака после бойлера не нарушает нормы, но в таких схемах первой в линию ГВС попадает остывшая вода из бака. Сечение присоединительных труб в таких системах в любом случае должно совпадать с диаметром патрубков бака, при выборе уплотнителей учитывается потребность в выдержке более высокого давления.

Нормативное давление в системах ГВС варьируется в пределах 0,3-4,5 бар, точное значение указывается в инструкции водонагревателя. Как правило, в частных домах оно составляет около 1-2 бар, реже – поднимается до 3 (особенно при наличии систем фильтрации воды).

Монтаж бака происходит по стандартной схеме, с применением уплотняющей ленты на резьбовых элементах. Порядок настройки давления немного отличается:

• До откручивания вентиля подпитки начальное давление бака приравнивается или слегка превышает рабочее давление в системе +0,3 бар.
• После запуска подпитки и водонагревателя давление отслеживается и доводится до конечного давления, рассчитываемого по формуле Ркон≤Рпк+0,5 бар, где Рпк – давление предохранительного клапана, ≈3 бар в системах ГВС частных домов.

Стоит отметить, что при установке современных бойлеров сравнительно малого объема с надежными системами защиты от перегрева и автоматическими клапанами сброса в монтаже расширительного бака в обычных частных домах нет необходимости. В системах ГВС данные устройства относятся к вспомогательным и устанавливаются лишь при высокой вероятности появления излишков горячей воды.

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные  устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

Потребность в доливе теплоносителя при отсутствии других утечек.

Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

• Целостность золотника предохранительного клапана. Устройство продувается или заклеивается на некоторое время. В случае подтверждения проблемы изношенный золотник меняется на новый.

• Состояние мембраны. Если приведенные меры не дали результата, в системе постоянно возникают скачки давления вверх, а с воздушного клапана течет вода – мембрана или бак нуждаются в замене. Проявление этих же признаков в самом начале работы системы и хорошем состоянии расширительного устройства свидетельствует о его недостаточном объеме.

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

| Nu-Temp Heating and Air Conditioning

Естественное расширение, которое происходит во время процесса нагрева, может чрезмерно перегружать водопроводные трубы в системах с нагревателями типа резервуара. Механизм безопасности, известный как расширительный бак водонагревателя, может помочь избежать риска повреждения вашей водопроводной системы из-за давления, создаваемого тепловым расширением.

Поскольку горячая вода расширяется, водонагреватель в виде резервуара создает дополнительный объем воды каждый раз, когда нагревает воду. Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту.Эти дополнительные два галлона воды - все, что нужно для увеличения давления в вашей водопроводной системе, и со временем эта повышенная нагрузка может привести к повреждению водонагревателя, сантехники и самих водопроводных труб. Расширительный бак водонагревателя по существу защищает ваш водонагреватель и водопроводную систему в виде резервуара, служа резервуаром для перелива избыточного объема воды, создаваемого водонагревателем при нагревании воды.

Кому нужен расширительный бак водонагревателя?

Многие дома спроектированы с открытой системой, которая позволяет расширять воду для повторного поступления в городское водоснабжение.Домовладельцы с открытыми системами редко подвергаются риску каких-либо проблем, связанных с избыточным объемом, который может создать их водонагреватель в виде резервуара, поскольку вода может просто стекать обратно в основной водопровод.

Однако, если в вашем доме замкнутая система водоснабжения, дополнительное давление воды, создаваемое тепловым расширением, может очень быстро нарастать, вызывая повреждения. Это потому, что закрытые системы предотвращают повторное попадание лишней воды в водопровод, и поэтому ей некуда идти. Вот почему строительные нормы и правила большинства городов требуют, чтобы в домах с закрытой водопроводной системой устанавливали расширительные баки.Если в вашем доме есть закрытая система водоснабжения и у вас еще нет расширительного бачка, вам следует как можно скорее установить его, чтобы не повредить водонагреватель или водопровод.

Как устанавливается расширительный бак водонагревателя

Даже если в вашем доме есть открытая система водоснабжения, подумайте об установке расширительного бака, чтобы воспользоваться преимуществами. Например, наличие расширительного бачка помогает предотвратить капание из кранов и работающих туалетов, предотвращая попадание избыточного давления в системе на ваши сантехнические приспособления и причинение ущерба.

Ваш расширительный бак не обязательно должен располагаться рядом с водонагревателем. Чаще всего при установке используется буква «Т» на входе холодной воды водонагревателя. Однако с функциональной точки зрения резервуары действительно могут быть установлены в любом месте вдоль линии холодной воды до того, как она попадет в водонагреватель.

Для людей, которые рассматривают возможность установки нового водонагревателя в виде резервуара, будет разумной идеей запросить смету на установку расширительного бака одновременно, поскольку выгода намного превышает затраты на работу и затраты.

Если вы живете в Баксе или округе Монтгомери, штат Пенсильвания, и хотели бы обсудить ваши варианты обслуживания водонагревателя, включая установку расширительного бака, обратитесь к местным специалистам в Nu-Temp Heating and Cooling. У нас есть инструменты и опыт для работы с большинством марок и моделей водонагревателей, и мы предлагаем бесплатные консультации на дому и предварительные расценки на каждую предоставляемую нами услугу.

Вам нужен расширительный бак водонагревателя?

Почему люди устанавливают расширительные бачки водонагревателя? Расширительный бак установлен на трубе подачи воды к водонагревателю, чтобы иметь дело с тепловым расширением воды, когда она нагревается в вашем баке.Это необходимо для предотвращения слишком высокого давления воды. Если давление воды станет слишком высоким, это может привести к повреждению клапанов в сантехнической арматуре, соединениям в подающих трубопроводах и даже к повреждению самого резервуара.

Бак служит резервуаром для перелива, поглощая избыточный объем воды, который образуется при нагревании воды. Ваш водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Когда ваша вода нагревается от 50 ° F до 120 ° F, она расширяется примерно на 2%. Лишний объем создает избыточное давление в водопроводной системе.Со временем это может повредить ваш обогреватель и вашу систему.

Раньше расширяющиеся резервуары для воды могли выталкивать часть воды из дома в общественный водопровод. В этом случае водопровод может поглотить давление. Это больше не работает как решение. Обратные клапаны, односторонний клапан, предотвращающий обратный поток воды, теперь установлены на всех соединениях с коммунальным водоснабжением. Эти клапаны предотвращают вытекание воды обратно из дома через водопроводную трубу.

Многие новые дома имеют закрытую систему.Закрытая система имеет односторонний клапан, такой как обратный клапан, обратный клапан или редукционный клапан. Если у вас закрытая система, дополнительное давление воды из-за теплового расширения может нанести наибольший ущерб, поскольку дополнительное давление не имеет никакого сброса.

В большинстве городов и муниципалитетов требуется, чтобы, если ваша система закрыта, вы должны были установить расширительный бак. Вы можете проверить местные строительные нормы и правила или позвонить в местный отдел строительства и безопасности, чтобы узнать, что требуется.

Даже если у вас не установлен односторонний клапан или у вас закрытая система, вы можете воспользоваться расширительным баком водонагревателя.Обычно они устанавливаются над водонагревателем на холодной стороне до того, как вода попадет в водонагреватель, после запорного клапана. Избыточная горячая вода от теплового расширения может храниться в расширительном баке, а когда требуется горячая вода, она возвращается в водонагреватель.

Наличие расширительного бака водонагревателя также может предотвратить капание из кранов и протекание туалетов, не давая избыточному давлению достигать приспособлений и преждевременно их повреждать.Если вы заметили, что шайбы в сантехнике быстро изнашиваются, или если вы заметили, что вода периодически капает из предохранительного клапана на вашем водонагревателе, может потребоваться расширительный бак.

Ваш бак для горячей воды сломан или слишком мал?

У вас постоянно заканчивается вода или вам нужно заменить существующее устройство? В Ohio Heating & Cooling у нас есть лицензированные сантехники, которые могут быстро определить проблему и предоставить решение ваших проблем с водяным отоплением, подходящее для вас и вашего бюджета.

У нас есть полный ассортимент:

Водонагреватели без резервуаров или по запросу
Обычные водонагреватели
Гибридные водонагреватели
Электрические и газовые обогреватели

Наши квалифицированные и лицензированные сантехники знают, что нужно для правильного выполнения работы. Позвоните нам сегодня, чтобы получить бесплатную оценку на 614.863.6666.

Простое финансирование • Низкие ежемесячные платежи • Подайте заявку онлайн

Расширительные баки - Structure Tech Home Inspections

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод.Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Открытые резервуары

Расширительные баки для жилых помещений со временем претерпели множество изменений.Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Поскольку бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется. Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут вести две трубы.Один будет поставлять воду, а другой - переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба - это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Закрытые расширительные баки старой закалки

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления.Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере, какое-то время. Со временем воздух будет поглощен водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен. Вода не может расширяться. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называют утечкой , но предохранительные клапаны обижаются на этот термин. Они предпочитают термин , рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком.Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные бачки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность, связанная с этими современными расширительными баками, заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому. Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра.Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, он может быть установлен вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель. Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные бачки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер водонагревателя и давление воды в вашем доме. Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Описание расширительных баков

Расширительные баки

и системы повышения давления имеют решающее значение для успешной работы контуров нагрева и охлаждения и должны, по существу, выполнять три основные задачи:

  • Поддержание давления в допустимых пределах в каждой точке системы, то есть недопустимо превышение допустимого рабочего давления, а также поддержание минимального давления для предотвращения вакуума, кавитации и испарения жидкости в системе, e.г. в схемах с перегретой водой, гелиосистемах.
  • Для предотвращения отрицательного давления в самых высоких точках установки, чтобы избежать проникновения воздуха в трубопроводную сеть.
  • Компенсация колебаний объема теплоносителя или охлаждающей воды из-за колебаний температуры.
  • Обеспечение водяного затвора для предотвращения потерь воды в системе.

В любой системе отопления или охлажденной воды наблюдается расширение и сжатие по мере того, как вода в системе нагревается или охлаждается.Поскольку вода несжимаема, давление в системе соответственно будет увеличиваться или уменьшаться. Чтобы предотвратить повреждение компонентов системы, устанавливаются расширительные баки, которые содержат избыточный объем, поскольку вода нагревается и расширяется, и позволяют этой воде заполнять вакуум, создаваемый при охлаждении и сжатии воды в системе.

Тщательный расчет, ввод в эксплуатацию и техническое обслуживание являются предпосылкой для правильного функционирования всей системы.

Открытый коллектор или резервуары подачи были ранней формой расширительных резервуаров, которые обычно представляли собой открытые резервуары с медной футеровкой, установленные над самой высокой точкой системы, поскольку резервуары полагались на силу тяжести для поддержания давления в системе.Помимо подключения к системе, резервуары были оснащены сливным отверстием для перелива и входным патрубком для водопроводной воды, управляемым плавающим шаровым клапаном, что позволяло при необходимости пополнять воду в систему автоматически.

Несмотря на то, что баки с открытым коллектором функционируют, они не могут обеспечить оптимальное решение проблемы расширения из-за нескольких ключевых проблем.

  1. Поскольку резервуары не герметичны, вода в системе постоянно контактирует с воздухом, что позволяет воде в системе поглощать кислород.Кислород в системе приводит к коррозии и снижению эффективности насоса.
  2. В зависимости от конструкции бака может возникнуть вероятность обратного потока, если уровень воды поднимется выше входа в водопроводную сеть, что приведет к загрязнению водопровода.
  3. В любом открытом резервуаре существует вероятность перелива, который обычно направляется в ближайший дренажный трубопровод. Учитывая, что резервуар необходимо поднять, если слив заблокируется или резервуар протечет, разлив жидкости может вызвать повреждение окружающих поверхностей здания.
  4. Поскольку система открыта, давление в системе ограничено давлением напора, достигаемым высотой резервуара. Это может отрицательно повлиять на производительность насоса из-за недостаточного NPSH (полезного напора на всасывании), что может привести к кавитации и отказу насоса.
  5. Трубопровод от резервуара до производственного помещения иногда может быть трудным, и может потребоваться изоляция для защиты от замерзания в зонах с отрицательными температурами.
  6. Для многих современных котлов требуется регулируемое давление в системе и качество воды, поэтому они не подходят для систем с открытой вентиляцией.

Для решения этих проблем большинство систем отопления и охлаждения теперь спроектированы как закрытые системы, что позволяет контролировать давление в системе и удалять газы, что приводит к повышению эффективности и производительности всех компонентов системы.

Расширительные баки для использования в закрытой системе отопления или охлаждения доступны в различных типах и размерах. Тип и размер используемого бака обычно регулируются предполагаемым применением и могут варьироваться от простых расширительных баков, которые предварительно заправляются и имеют размер в соответствии с расчетным давлением заполнения и требованиями системы, до систем нагнетания с управляемым насосом, которые могут включать дегазацию. функции.В следующей статье объясняются различные типы расширительных баков, их особенности и области применения, для которых они подходят.

Следующая страница - Типы расширительных баков

Что такое расширительный бак водонагревателя и зачем он мне?

Предотвращение необратимых повреждений водонагревателя с помощью расширительного бачка

Все водонагреватели, независимо от того, используют ли они топочный мазут, природный газ, пропан или даже электричество, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода, поступающая в резервуар, превращается в горячую нагретую воду, увеличивая общий объем воды за счет расширения. и повышение давления внутри бака.Это увеличение объема и давления необходимо уменьшить для общей безопасности.

Что такое расширительный бак?

Вот здесь-то и вступает в игру расширительный бак: при правильном размере и правильной установке он поглощает эту «лишнюю» воду в баллон, расположенный внутри расширительного бачка, и сводит к минимуму избыточное давление в водонагревателе.

Расширительные баки помогают снизить вероятность гидравлического удара и помогают защитить водопроводную систему от напряжения и повреждений, что продлевает срок службы бака.Для выполнения своей работы эти резервуары должны быть правильно расположены, рассчитаны, подключены к общей системе и должны ежегодно проверяться.

Наши специалисты по отоплению и охлаждению обеспечат правильную установку и обслуживание каждого расширительного бачка, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если вас беспокоит, что в вашем водонагревателе нет расширительного бачка, вам может помочь ServiceMark.

Родственная статья: Газовые и электрические печи: преимущества и недостатки

Что вызывает проблемы с сантехникой?

Водонагреватель в вашем доме интегрирован с обратным клапаном, который устанавливается в трубопровод подачи холодной воды для повышения эффективности и комфорта.Обратный клапан и трубы упоминаются лицензированными специалистами в сантехнической отрасли как «закрытая система». Эти односторонние обратные клапаны предназначены для предотвращения обратного вытекания воды из дома по подающим трубам, что предотвращает попадание возможных загрязнений в систему водоснабжения.

Неотъемлемая проблема обратных клапанов, размещенных в системе, заключается в том, что давление воды в закрытой системе возрастает до тех пор, пока кто-нибудь не откроет клапан. Расширительный бак предотвратит взрыв в вашем водонагревателе из-за высокого давления.Если в вашем водонагревателе есть обратный клапан или клапан регулировки давления, мы рекомендуем приобрести расширительный бак.

ServiceMark может установить ваш расширительный бак!

В ServiceMark наша полностью обученная команда исключительных специалистов по отоплению, охлаждению и сантехнике и обслуживающий персонал готовы 24 часа в сутки, семь дней в неделю, чтобы сделать ваш дом не только комфортным, но и безопасным! Мы предлагаем обслуживание в тот же день и гарантированно прибывающих вовремя сертифицированных технических специалистов.Позвоните в команду ServiceMark, чтобы убедиться, что ваш дом будет безопасным и комфортным в течение всего года.

Связанная статья: Следует ли мне отремонтировать или заменить систему теплового насоса?

Что такое тепловое расширение и как с ним бороться

Тепловое расширение - одна из самых серьезных проблем, связанных с водопроводом, но о которой многие домовладельцы мало знают. Поскольку многие дома не подвержены риску, кажется, что это редко входит в типичное обсуждение сантехники. Многие из существующих домов не имеют надлежащей защиты, поскольку требования кодекса часто применяются только в новых установках.


Что такое тепловое расширение?

Вода совсем не сжимается под давлением. А при нагревании он увеличивается в объеме: содержимое резервуара для воды объемом 40 галлонов может увеличиться на полгаллона или более при нагревании! Ни одно из этих свойств не сулит ничего хорошего для закрытых водопроводных систем.

Если в вашем доме установлен редукционный клапан (PRV), клапан предотвращения обратного потока, рециркуляционный насос с обратным клапаном или что-либо еще, что предотвращает обратный поток воды, его водопроводная система считается «закрытой».Закрытая система - это система, в которой питьевая вода не имеет выхода из водопровода дома (в открытой системе вода из водопровода может быть возвращена в городскую водопроводную сеть через линию подачи).

Когда нагретая вода расширяется в замкнутой системе, этому дополнительному объему некуда деваться, если не используются приспособления: PRV, предохранитель обратного потока или обратный клапан блокируют единственный другой путь выхода. Это очень хорошо, если обратный поток из вашего дома может привести к загрязнению водопровода, но очень плохо для светильников, труб и водонагревателя, если не будут приняты меры предосторожности.

Давление, создаваемое в замкнутой системе за счет теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к разрыву трубы. Жизнь водонагревателей может значительно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может вызвать обрушение дымохода внутри, что приведет к утечке окиси углерода.

способов справиться с этим

Универсальный сантехнический кодекс требует, чтобы устройство теплового расширения было установлено всякий раз, когда присутствует PRV или предотвращение обратного потока.Обычно это расширительный бак, который подключается к водонагревателю, увеличивая объем. Другие варианты включают клапаны с выпускными отверстиями, которые просто сливают все, что система не может вместить, и специальные клапаны для наполнения унитаза, которые сливают излишки объема в унитаз.

Знаете ли вы? Подтекающий клапан температуры и сброса давления (T&P) на водонагревателе указывает на потенциальную проблему теплового расширения. Это клапан с маленькой ручкой или рычагом, который автоматически открывается, когда температура или давление внутри резервуара нагревателя превышают установленный предел (обычно 150 фунтов на квадратный дюйм / 210 ° F).Это аварийные клапаны, которые не предназначены для регулярной работы. Когда один из них протекает, первым делом обычно следует заменить клапан. Если утечка продолжается, значит, проблема.

Испытанный и верный способ борьбы с тепловым расширением - это расширительные баки. Эти резервуары, установленные на линии подачи, оснащены резиновым баллоном или диафрагмой, которая отделяет воздушную камеру от остальной части резервуара. Закачивается воздух, чтобы соответствовать давлению в водопроводной сети. Когда вода расширяется, вместо того, чтобы создавать давление в пределах водонагревателя или водопровода, она попадает в расширительный бак, сжимая воздух.Когда расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в систему подачи.

Для правильной работы расширительные баки должны находиться под давлением. Всегда лучше следовать инструкциям производителя, которые обычно требуют, чтобы давление воздуха соответствовало давлению подачи (вы можете измерить это на патрубке с помощью водяного манометра). Если установить слишком низкое давление, вода будет слишком легко попадать в резервуар, который не предназначен для такого регулярного использования.Если установить слишком высоко, воде будет труднее попасть внутрь, что противоречит цели резервуара. Вы можете проверить давление в баллоне с помощью стандартного манометра в шинах.

  • Если давление подачи превышает 80 фунтов на квадратный дюйм, большинство производителей требуют, чтобы PRV был установлен перед расширительным баком. Это также хорошая идея, чтобы уберечь сантехнику от ненужного стресса.
  • Расширительные баки обычно имеют максимальное давление 150 фунтов на квадратный дюйм.
  • Размеры расширительных баков зависят от мощности водонагревателя и входящего давления питания.Перед покупкой убедитесь, что у вас есть точные цифры для обоих.

Расширительные баки следует устанавливать на входящей линии подачи холодной воды, перед водонагревателем. Хотя многие резервуары могут быть установлены в любом положении, они будут работать лучше и дольше при установке на горизонтальном участке, когда входное отверстие резервуара направлено вниз (гарантируя, что вода поступает внутрь только при необходимости и легко сливается из резервуара).

Беглую проверку состояния бака можно выполнить в любое время, когда водонагреватель не нагревается, постучав по его внешней стороне костяшками пальцев или монетой: это должно звучать как (в основном) полый металлический бак.Если вы услышите более сильный стук, возможно, резервуар наполнен водой. Вы можете убедиться в том, что бак забит водой, сняв колпачок, защищающий воздушный клапан Шредера (такой же, как на автомобильных и велосипедных шинах), и нажав на штифт. Как и в случае с шинами, воздух должен выходить наружу. Если вытечет вода, значит, резина испортилась и нужен новый бак. Если ничего не происходит, возможно, в баллоне недостаточно воздуха: используйте велосипедный насос или воздушный компрессор, чтобы повторно создать давление в камере, следуя инструкциям производителя.

Быстрый совет: Расширительные баки следует проверять ежегодно.После установки единственный способ получить точные показания давления воздуха в расширительном баке - отключить подачу воды и сбросить давление в системе, открыв кран перед измерением. Поскольку ваш водонагреватель также должен проходить ежегодное техническое обслуживание, имеет смысл заниматься и тем, и другим одновременно.

Если у вас уже установлен расширительный бачок, отлично! Если вы не знаете, открыта ваша водопроводная система или нет, узнайте! Хотя в вашем доме может быть устройство, регулирующее давление воды или предохраняющее от загрязнения водопроводной воды, оно все же может быть уязвимо для разрушительного давления термически расширенной воды.

Расширительные баки для водонагревателей | Эйс Привет

Что такое расширительный бак?

Расширительный бак водонагревателя предназначен для предотвращения колебаний давления воды и продления срока службы водонагревателя. Колебания давления воды могут повредить водонагреватель и водопроводную систему дома. Расширительный бак водонагревателя служит резервуаром для перелива, поглощая излишки воды, которые водонагреватель создает при нагревании воды.Расширительные баки обычно устанавливаются над водонагревателем на холодной стороне до того, как вода попадет в водонагреватель.

Тепловое расширение

Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Дополнительный объем воды создает избыточное давление в водопроводной системе и со временем может привести к повреждению водонагревателя, арматуры и водопровода. Избыточная горячая вода из-за теплового расширения может храниться в расширительном баке, а когда требуется горячая вода, она возвращается в водонагреватель.Наличие расширительного бака также помогает предотвратить капание из кранов и работу туалетов, не позволяя избыточному давлению достигать приспособлений и преждевременно их повреждать.

Водная система

Дома обычно имеют закрытую систему, которая представляет собой водную систему с односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан. В закрытой системе это дополнительное давление воды из-за теплового расширения может причинить наибольший ущерб, потому что дополнительное давление воды некуда девать, поскольку оно не может оттолкнуться обратно в городскую воду.В большинстве городов требуется установка расширительных баков в закрытых системах. Если у вас есть какой-либо предохранитель обратного потока, установленный на основной водопроводной линии, вам может потребоваться также установить расширительный бак водонагревателя. Вы можете проверить местные строительные нормы и правила или позвонить в городской отдел планирования и строительства в вашем районе, чтобы узнать больше.

Если у вас не установлен односторонний клапан на основной водопроводной линии и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя.

Если вы нанимаете сантехника для установки водонагревателя, неплохо будет узнать цену и за установку расширительного бачка. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно. Подумайте о наличии расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты. Чтобы получить дополнительную информацию или запланировать установку, позвоните в ACE HI PLUMBING, HEATING & AIR по телефону 970-667-0300 сегодня. У нас есть обученные и опытные специалисты, которым вы можете доверять.

Комментарии закрыты.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
