Арматура для подключения приборов отопления

Система отопления – одна из важнейших инженерных систем любого жилого здания, от ее работы зависит, будет ли климат в помещениях комфортным для людей. В многоквартирных домах у жильцов мало возможностей повлиять на систему отопления, другое дело – частный дом, где у владельцев гораздо больше свободы в вопросах оснащения дома отопительным оборудованием. Они могут выбирать из нескольких вариантов организации отопления загородного дома с разными характеристиками и ценами.

Преимущества отопления Oventrop

Коррозиоустойчиво

Долговечно

Надежно

Экономично

Удобный монтаж

Как же сделать систему отопления в загородном доме, чтобы ее цена впоследствии не выросла из-за необходимости исправления ошибок? На проектировании и выполнении системы отопления лучше не экономить.

Неправильные расчеты, плохо подобранные компоненты системы, некачественный монтаж – все это может привести к тому, что в доме будет холодно либо, наоборот, жарко, а система будет потреблять слишком много ресурсов. Кроме того, от качества компонентов системы отопления зависит и ее долговечность, поэтому экономия на стадии строительства может в будущем обернуться большими расходами на переделку системы и устранение последствий аварий.

Поэтому для отопления частного дома лучше сразу купить качественное оборудование, ведь его стоимость – это вложение в комфортный климат и безаварийность самой системы.

Оборудование для отопления

Термостаты Oventrop
Арматура для подключения приборов
Трубы Oventrop

Терморегулирование дизайн-радиаторов требует особого подхода – нужно подобрать такие арматуру и термостаты, которые будут сочетаться с этими приборами отопления по стилю. Для дизайн-радиаторов Oventrop предлагает термостаты, термостатические и обратные вентили эксклюзивной серии E.

Причем купить такой вентиль можно в проходном, угловом, осевом или угловом трехосевом исполнении, а арматуру на обратную подводку – в угловом или проходном. Выбрать можно и цвет отделки – полозолоченный, хромированный, белый, никелированный, антрацит, матовая сталь.

Для дизайн-радиаторов разработаны также другие модели термостатов. Например, Pinox – термостат премиум-класса с современным дизайном и двумя вариантами цвета (хромированный и белый), или стильный термостат серии Uni SH. Корпус Uni SH может быть хромированным, белым, комбинированным хромированно-белым или цвета матовой стали, кроме того, декоративное кольцо на корпусе термостата легко снять и заменить на кольцо другой расцветки (белый, хром или антрацит). И Pinox, и Uni SH комбинируются с вентилями серии E.

Помимо контроля температуры, для каждого радиатора нужно предусмотреть возможность отключения его от системы отопления (на случай его отключения или замены). При этом важно понимать, что термостатический клапан для полноценного отключения радиатора не предназначен. Для этих целей лучше купить запорную арматуру или арматуру для подключения с запорной функцией. Так, например, для радиаторов с нижним подключением можно использовать узел Oventrop Multiflex ZB, а для приборов с боковым подключением – арматуру Oventrop Combi на обратную подачу.

В качестве альтернативы можно купить шаровый запорный кран (вентиль) для отопления Oventrop Optibal. Цена такого вентиля ниже, чем арматуры Combi.

Трубопроводы для системы отопления должны выдерживать высокие температуры и быть непроницаемыми для кислорода. Для систем, часть трубопроводов в которых замурована в стенах или стяжке, важно, чтобы соединения фитингов и труб были неразъемными. Всем этим требованиям отвечают пластиковые трубы Ovenrtop Copex из сшитого полиэтилена с наружным полимерным слоем, не пропускающим кислород, и Oventrop Copipe HS – металлопластиковые трубы из сшитого полиэтилена с прослойкой алюминия. При этом пластиковые и металлопластиковые трубы для отопления можно купить по цене ниже, чем у металлических трубопроводов.

Для соединения труб Oventrop применяются бронзовые пресс-фитинги Cofit P и пресс-фитинги Cofit PDK из полимера PPSU. Пресс-соединения неразьемные, поэтому их можно заливать стяжкой – нужно лишь предварительно изолировать места соединения, например, обернуть полиэтиленовым пакетом.

Для подключения трубопроводов к распределительной гребенке и приборам отопления можно использовать и систему резьбовых фитингов Oventrop Cofit S.

Радиаторы

Радиаторы отопления различаются по конструкции, материалам и свойствам. Чугунные радиаторы, многим знакомые по старым постройкам, долговечны и стойки к коррозии. Однако чугун тяжел и обладает высокой инерционностью – медленно нагревается и остывает.

Алюминиевые радиаторы легкие, мощные, но чувствительны к гидравлическим ударам, подвержены электрохимической коррозии (это ограничивает их применение в системах с медными трубами). У биметаллических радиаторов внешняя часть тоже выполнена из алюминия, но внутренняя, контактирующая с водой, стальная – эти приборы прочнее алюминиевых и менее подвержены химическим реакциям, но и более дорогие.

Стальные трубчатые и панельные радиаторы также отличаются прочностью и позволяют гибко подбирать мощность прибора (за счет широких линеек типоразмеров) и цвет (обычно под заказ доступна большая палитра расцветок).

Подключение радиаторов

Радиаторы можно подключить к системе отопления сбоку (через боковые отверстия) или снизу – через отверстия, расположенные слева, справа или посередине прибора (центральное нижнее подключение). При этом важно правильно подвести подающую и обратную трубы, чтобы радиатор работал с максимальной эффективностью.

При боковом подключении оптимальна схема «сверху-вниз» – с подачей через верхнее отверстие и отводом остывшего теплоносителя через нижнее. Такое подключение может быть односторонним или диагональным (последнее особенно рекомендуется для радиаторов большой длины).

Допустимо также боковое двухстороннее подключение «снизу-вниз» (с небольшой потерей мощности), остальные варианты приводят к большим потерям теплоотдачи. Радиаторы с нижним подключением тоже важно правильно подсоединить к системе отопления. Подобные приборы обычно сконструированы таким образом, чтобы горячий теплоноситель, попадая внутрь через определенное отверстие, поступал в верхнюю часть прибора, затем остывал, опускался вниз и вытекал через второе отверстие. Если подать теплоноситель неправильно, перепутав отверстия, теплоотдача существенно снизится.

Арматуру для подключения радиаторов подбирают с учетом многих факторов – типа системы отопления, разводки и т.д.

В однотрубной системе важно, чтобы арматура не создавала значительного гидравлического сопротивления на входе в прибор, иначе теплоноситель будет плохо затекать в радиатор и больше перетекать в обход него по байпасу (замыкающему участку).

В двухтрубной системе, напротив, нужно создать гидравлическое сопротивление для каждого радиатора – чтобы теплоноситель не протекал через ближайший радиатор, а поступал в необходимом количестве во все приборы. В этом случае используют арматуру с так называемой предварительной настройкой расхода теплоносителя (преднастройкой). Такая арматура может быть установлена на входе в прибор (термостатические вентили Oventrop серии AV9 или AQ) или на выходе (узлы для обратной подводки Oventrop Combi). При этом не нужно устанавливать оба этих элемента с одинаковым функционалом – достаточно, чтобы преднастройку поддерживал хотя бы один из них.

По вопросам сотрудничества звоните: 8 (495) 984 54 50

Классификация систем отопления

Система отопления должна обеспечивать генерацию тепла, его транспортировку в отапливаемые помещения, а также давать возможность управлять отоплением в целях поддержания комфортного климата. Соответственно, основными элементами системы отопления являются: теплогенератор (обычно котел, но в этой роли может выступать гелиоколлектор, тепловой насос и т.д.), трубопроводы, приборы отопления (радиаторы, конвекторы и т.д.), различное вспомогательное оборудование и арматура, обеспечивающие работу системы, и автоматика для управления системой в целом или ее компонентами.

Полезная информация

Отзывы

При строительстве многоквартирного жилого дома были закуплены все необходимые комплектующие для создания системы отопления. Хочется выразить благодарность сотрудникам компании Oventrop, которые профессионально проконсультировали по ассортименту и даже помогли снизить конечную цену на оборудование. Кроме индивидуального подхода, порадовал широкий выбор продукции. При строительстве многоквартирных жилых домов возникает много непредвиденных обстоятельств, часто требуются нестандартные комплектующие – все проблемы были решены!

Требовалась система отопления для частного дома. Нам сразу предложили несколько готовых решений, оставалось только выбрать подходящий по характеристикам и цене комплект. Менеджеры ответили на все возникающие вопросы, разъяснили даже мелочи. Порадовало, что можно закупить полный комплект оборудования для отопительной системы, а не искать несколько разных поставщиков. Все было быстро установлено, никаких проблем не возникло. От эксплуатации пока тоже только положительные впечатления. Спасибо за отлично проделанную работу!

Существует несколько классификаций систем отопления, основанных на тех или иных параметрах – способу подачи теплоносителя, разводке и т.д.

Системы отопления подразделяются на однотрубные и двухтрубные. В однотрубной системе радиаторы последовательно подключены к одной трубе – вода затекает из нее в приборы и, остыв, возвращается обратно в ту же трубу. При этом с каждым следующим радиатором температура теплоносителя в трубе из-за подмеса остывшей воды снижается на несколько ^оС, поэтому изначально в систему приходится подавать очень горячий теплоноситель, а радиаторы по мере отдаления от точки подачи устанавливать все большего размера. Чтобы тепла хватило и самым удаленным от начала раздачи радиаторам, перед каждым радиатором предусматривают замыкающий участок (байпас) – трубу для протока части горячего теплоносителя в обход прибора.

В двухтрубной системе каждый радиатор подключен к двум разным трубам – подающей и обратной. Горячий и остывший теплоноситель в такой системе не смешиваются, температура подачи от прибора к прибору почти не меняется, поэтому не нужно сильно нагревать воду. Это позволяет экономичнее расходовать топливо или энергию для работы источника тепла. Но при этом двухтрубная система требует правильной настройки расходов теплоносителя через все радиаторы.

По типу разводки системы отопления подразделяются на вертикальные (радиаторы подключены к вертикальному стояку, проходящему через все этажи здания, что распространено в многоквартирных домах) и горизонтальные (трубы проложены в полу и подведены к нескольким приборам на одном этаже). Горизонтальная разводка удобна в коттеджах и квартирах с реализованным поквартирным отоплением.

Выполненные объекты

Жилой дом «Булгаков»

Адрес: г. Москва, Большой Козихинский переулок

Используемая продукция Oventrop:

Термостатические головки Uni SH
Узлы для подключения отопительных приборов Multiflex
Регулирующие вентили Hycocon VTZ, DTZ
Вентили на обратную подводку Combi 3
Фильтры сетчатые

Винодельческое подворье

Адрес: Краснодарский край, с.Дивногорское

Используемая продукция Oventrop:

Металлопластиковая труба Copipe
Прессовые фитинги Cofit P
Шаровые краны Optibal

Распределительные гребенки Multidis SF
Радиаторная арматура Combi 4, AV6
Балансировочные вентили Hydrocontrol VTR

БЦ на Гагарина

Адрес: г. Омск, ул. Гагарина

Используемая продукция Oventrop:

Регулирующие вентили Hycocon DTZ, VTZ
Шаровые краны Optibal
Поворотные затворы Hydrostop
Вентили на обратную подводку Combi 2
Узлы для подключение отопительных приборов Multiflex
Термостатические головки Uni XH

Регулирование температуры воздуха в помещениях

Максимальная мощность радиаторов нужна не всегда – наоборот, большую часть времени их теплоотдачу нужно ограничивать, чтобы в помещении не было жарко. Поддерживать комфортную температуру воздуха возможно разными способами. Более простой и дешевый вариант – ручной вентиль Oventrop HR или HRV, установленный перед прибором. Но при любых колебаниях температуры придется открывать или закрывать его самостоятельно. Правда, нужно отметить, что для чугунных радиаторов ручной вентиль – наилучшее средство регулирования теплоотдачи. Такой прибор слишком медленно остывает и нагревается, поэтому плохо сочетается с термостатической арматурой.

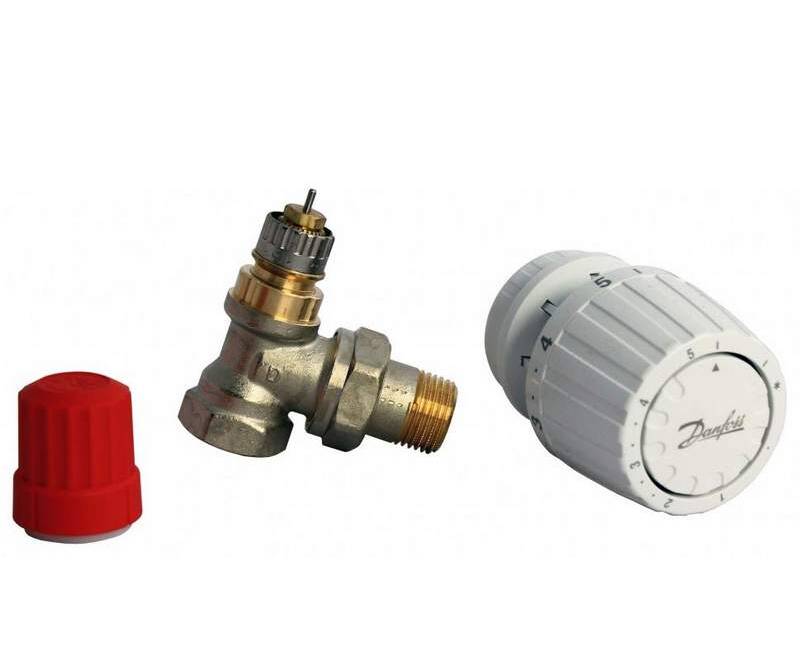

Теплоотдачу других радиаторов удобнее регулировать с помощью термостатического вентиля (клапана). Внутри него располагается шток, который при поднятии/опускании изменяет пропускную способность клапана и, таким образом, может не просто открывать или закрывать клапан, но и гибко изменять его пропускную способность в режиме раельного времени.

Преимущество термостатических вентилей Oventrop в их конструкции: вентиль состоит из базового корпуса и вентильной вставки. Корпус одинаково подходит для всех вариантов вставок, а саму вставку можно выбрать исходя из требований системы. Если впоследствии понадобится изменить функции вентиля, достаточно будет просто заменить вставку, а не весь вентиль.

В линейке Oventrop представлены вентильные вставки для различных сфер применения – универсальные вентили серии A без преднастройки для двухтрубных и однотрубных систем, вентили с ручной преднастройкой серий AV9, а также вентили с автоматической преднастройкой серии AQ, которые позволяют быстро настроить расход теплоносителя через радиатор, не прибегая к гидравлическим расчетам системы.

Положение золотника термостатического вентиля для радиаторов зависит от усилия, оказываемого на шток клапана. Управлять им могут различные приспособления – термостаты для радиаторов отопления (термоголовки), сервоприводы и т.д. Наиболее распространены термостаты для систем отопления, монтируемые непосредственно на термостатические вентили на радиаторах.
