Расширительный бачок открытой системы отопления жилого дома

Это устройство играет очень важную роль. Расширительный бачок открытой системы отопления способствует обеспечению непрерывной и эффективной подаче тепла.

Расширительный бачок открытой системы отопления в разнообразном исполнении

Конструкция бачка примитивна, но не стоит к нему относиться пренебрежительно. Правильно рассчитанный, изготовленный и установленный, этот элемент системы отопления будет отрабатывать свое назначение.

Что такое расширительный бачок открытой системы отопления

Рассмотрим его именно в этой конструкции отопления индивидуального дома. Она имеет две особенности. Во-первых, здесь предусматривается циркуляция теплоносителя естественным образом. Во-вторых, теплоноситель в виде воды постоянно сообщается с атмосферным воздухом. Это происходит через полость расширительного бачка.

Зачем он нужен

Назначение устройства состоит в обеспечении нормальной работы системы отопления.

Он принимает в свою полость увеличивающийся при нагреве объем теплоносителя. Это естественный природный процесс, когда вода, нагреваясь, требует дополнительного пространства.

Использование расширительного бака в конструкции отопления

Поскольку это открытая конструкция, то давление в этом случае не увеличивается. Теплоноситель просто занимает свободный объем расширительного бачка. Отсюда и происходит его название.

Здесь следует сказать о важности вопроса, что такое расширительный бачок открытой системы отопления. Для понимания приведем пример. Если 100 литров теплоносителя в виде воды нагреть до температуры 90^оC, ее объем увеличится примерно на 3,5 литра. Это уже не такая малая величина. Чтобы с ней справиться, бачок должен иметь соответствующий свободный объем.

При снижении температуры вода сжимается и уходит. Ее уровень в бачке падает. Так происходит периодически и постоянно в зависимости от режима работы.

Прием воздушных пробок

Второе назначение бачка в приемке, образовывающихся при нагреве воды, пузырьков воздуха. Это происходит также исходя из свойств воды. При правильном выборе места его расположения, в полость бачка попадают все воздушные накопления. Преодолев уровень воды, они просто испаряются в атмосферу.

Выход воздушной пробки через открытую часть бачка

Место удалившегося воздуха занимает вода, которая залита в расширительный бак. Таким образом в трубах и батареях не образуется воздушных пробок.

Как должен быть устроен расширительный бачок открытой системы отопления

Это емкость, имеющая, как правило, форму параллелепипеда. Верхняя крышка не должна быть герметичной. Ее назначение в предотвращении попадания мусора в бачок. Поэтому здесь давление всегда равно атмосферному, что позволяет пузырькам воздуха испаряться.

Изделие изготавливается предпочтительно из нержавеющего металла. В нижней части врезается труба, через которую бачок присоединяется к отоплению. По ней удаляются воздушные пробки и происходит пополнение уровня воды.

Читайте также: Уплотнение резьбы нитью

Дополнительные присоединения

Чтобы расширительный бачок открытой системы отопления работал нормально, нужны еще два подключения. Во-первых, это патрубок для соединения трубопровода, подающего в бачок воду для пополнения ее количества. Во-вторых, штуцер, служащий для контроля уровня заливаемой воды и сброса ее лишнего количества.

Расположение присоединений расширительного бачка

Местом его расположения является уровень не выше трех четвертей заполнения бачка. К нему присоединяется труба (или шланг), сообщающиеся с местом слива в канализацию или специальную емкость. Момент начала слива воды свидетельствует о достижении нужного уровня.

Иногда для контроля заполнения бачка применяют прозрачную полиэтиленовую трубку. Она присоединяется к нижнему патрубку и располагается вертикально. Количество заполняемой воды видно через ее стенку. Этот способ не является практичным. Бывают случаи размещения расширительного бачка на полу чердачного помещения. Тогда он не виден, как не виден уровень воды в полиэтиленовой трубке.

Объем бачка

Расширительный бачок открытой системы отопления по объему рассчитывается по нескольким параметрам. Главное — это количество литров используемой воды. Далее нужно понимать, до какой температуры она будет нагреваться. Не обойтись и без табличной величины температурного расширения воды в зависимости от давления.

Один из вариантов исполнения бачка с поплавком и автоматическим пополнением

Чтобы не утомлять расчетами, лучше привести готовый результат, подтвержденный практикой. Объем расширительного бака принимается на уровне 10% от объема воды, которую вмещает система отопления. Недостатка теплоносителя допускать нельзя. В такой ситуации бачок может стать причиной завоздушивания.

Где нужно устанавливать и как контролировать

На открытой системе отопления расширительный бачок должен монтироваться в самой высокой ее точке. Только здесь он будет способен выполнять предусмотренные функции. Если расположить емкость в ином месте, то вода будет просто выдавливаться из нее.

Схема, как должен располагаться расширительный бачок открытой системы отопления

Контролировать уровень заполнения бачка нужно периодически – хотя бы один раз в неделю. Для этого следует приоткрыть кран, установленный на трубе подачи воды к бачку. Далее ожидать, пока жидкость не начнет сливаться в переливной патрубок и не появится в канализации. Это будет означать, что расширительный бачок открытой системы отопления заполнен до нужного уровня.

Автор: Сергей Морозов

Внимание! Эта статья защищается законом об авторском праве в цифровую эпоху (DMCA). Запрещается любое копирование без моего разрешения.

Расширительный бак для системы отопления, давление, принцип работы

На прошлой неделе обнаружилась одна неприятность, возможно, знакомая многим владельцам загородной недвижимости или квартир с автономным газовым отоплением — потёк отопительный котёл.

Течь обнаружилась среди ночи, когда в тишине я услышал явственное бульканье воды в радиаторах отопления — поскольку в норме такого явления не должно быть как класса, то пришлось вставать и идти в подвал, в котельную, проверить, как там и что.Как и ожидалось, причина подсоса воздуха в систему отопления оказалась проста — из-под фильтра и фитинга крепления «обратки» довольно сильно капало, а манометр, показывающий давление в системе отопления, был практически на нуле:Вернее, это была причина булькания воздуха в радиаторах, а вовсе не причина возникновения нештатной ситуации, разбирательство с которой пришлось отложить до выходных, просто временно долив в систему воду и подставив под капель ведро.В субботу решил заняться диагностикой системы и устранением причин возникновения течи.Из предыдущего опыта мне уже было известно, что основная причина внезапных течей системы отопления — это постепенное падение давления воздуха в гидроаккумуляторе и повышение давления в системе путём долива.

Причиной долива может быть постепенное усыхание и деформация резиновых уплотнителей, в результате которых система начинает потихоньку подтекать.Поскольку нормальный хозяин не станет заниматься ремонтом таких мелочей посреди отопительного сезона, а просто предпочтёт, как и я, немного долить теплоносителя, то вполне возможна ситуация, что в какой-то момент теплоносителя окажется более, чем нужно.Если гидроаккумулятор начинает травить воздух, то рано или поздно с течением времени может оказаться, что воздух из расширительного бака окажется практически весь заменен на воду — которая, как известно, не сжимается, и потому откроется внезапная течь ;)В моём случае определенную роль сыграла и система подвески расширительного бака, приобретённая в своё время в Леруа-Мерлен и представлявшая собой обыкновенный металлический хомут, прикреплённый к стене:Поскольку бак снизу ни на что не опирался, со временем под тяжестью воды в расширительном баке на 35 литров фитинг котла сместился вниз, тем самым спровоцировав еще и течь в разъёме. Решив раз и навсегда избавиться от подобного косяка, я из отрезка металлического уголка и пары кусков профильной трубы сварил кронштейн, покрасил и прикрутил его к стене, а затем поставил расширительный бак на него, использовав хомут лишь в качестве дополнительного крепления.Заодно вварил в трубу подачи пару уголков и боковой отвод, что позволило, сместив расширительный бак влево, дополнительно разгрузить узел крепления трубы к котлу.Дополнительно на ввод расширительного бака вварил разъёмную «американку» — дабы в случае чего можно было легко поменять расширительный бак, не прибегая к разрезанию и сварке труб:

Накачал расширительный бак, поднял давление в системе отопления до нормального — и расслабился ;))Однако не тут то было — в ночь на воскресенье бульканье повторилось ;))Давление снова было практически на нуле, хотя воды практически не утекло — и я заподозрил неисправность расширительного бака, постепенно стравившего накачанный воздух.Наиболее слабым звеном расширительных баков закрытого типа и гидроаккумуляторов является ниппель — со временем резиновая прокладка его крепления усыхает, и бак начинает травить воздух в месте крепления к баку ниппеля.

Второй причиной нреисправности бака может быть порыв внутренней резиновой «груши»:И третья возможная причина — течь металлического фланца.

Фланец оказался почти точь-в-точь таким же, как и почивший в бозе — разве что 6 отверстий под болты у него оказались просверленными на радиусе миллиметра в 4 меньше от центра фланца, чем нужно. ;))Однако это меня ни грамма не расстроило — при помощи дрели, толстого сверла и круглого напильника я сделал эти отверстия овальными, увеличив их расстояние от центра на недостающие миллиметры, после чего фланец был водружен на место и притянут всеми 6 болтами — и вот таким макаром отремонтированный гидроаккумулятор служит мне второй год ;))Аналогичным образом я поступил и с красным 35-литровым расширительным баком — фланец был откручен и снят, резиновая груша вынута, промыта, вытерта досуха и тщательно осмотрена на предмет наличия трещин и порывов.Груша оказалась целой и признана годной к дальнейшей эксплуатации, и тогда настала очередь ниппеля.Просунув руку в отверстие, ранее закрытое фланцем, я при помощи плоскогубцев предотвратил вращение ниппеля в то время, пока снаружи отворачивал гаечным ключом крепящую ниппель гайку.

Место посадки фланца ниппеля было зачищено от следов ржавчины, я подобрал подходящую по диаметру ниппеля новую резиновую прокладку, смазал всё это добро сантехническим силиконом и собрал ниппель в обратной последовательности.Резиновая горловина груши также была смазана силиконовым герметиком и затем уже прижата предварительно очищенным от отслоившейся краски и заново покрашенным из баллончика фланцем.Отремонтированный расширительный бак я вынес на улицу, где и накачал автомобильным компрессором, дабы не изнурять себя велосипедным насосом ;))

И вроде заработало ;))

Строение бака и его применяемость

Для чего вообще нужна компенсация объёма воды? Это связано с физическим явлением, которое всё мы изучали ещё в школе. На картинке снизу видно, как в процессе нагрева постепенно растёт столбик уровня воды в колбе. Если ей некуда будет двигаться (сосуд герметичный), увеличивающееся давление будет способствовать разрыву стенок.

Наглядный процесс расширения жидкости

Каким образом изменяющийся объём жидкости компенсируется в баке? Всё очень просто: внутренняя полость бачка разделена тонкой эластичной перегородкой (мембраной), в нижнюю часть которой поступает из трубопровода излишек нагретой воды. В верхней части находится воздух либо азот, который при отсутствии воды заполняет весь бак. При поступлении жидкости избыточный объём воздуха автоматически стравливается через имеющийся на торце ёмкости клапан.

Принцип – проще не бывает

В общем, в любых системах, имеющих кольцевые (замкнутые) контуры, обязательно нужна компенсирующая ёмкость. Однако её объем неравнозначен количеству поступающей воды, так как на 2/3 бачок всегда заполнен воздухом.

Примечание! Размер бака подбирается в зависимости от характеристик системы, а сам он может быть установлен не только на отопление, но и на горячее или холодное водоснабжение и работать как обычный гидроаккумулятор.

Преимущества и особенности расширительного бака

К преимуществам такого устройства как расширительная ёмкость, можно отнести:

• экологичность резины, из которой изготавливаются мембраны;
• возможность использования для воды любого качества;
• простейший процесс подкачки и стравливания воздуха;
• отсутствие испарения — а, соответственно, и потери теплоносителя;
• несложный и быстрый монтаж, не требующий существенных затрат.

На заметку. Главная функция такого бачка заключается в поддержании равнозначного давления между наполненными водой и воздухом частями, и обеспечения стабильного напора во всей системе за счёт предотвращения возникновения ненужных нагрузок.

Очень удобны в эксплуатации бачки со съёмной мембраной, вход в корпус которых закрыт фланцем на шести болтах. Открутив их, можно быстро и просто заменить мембрану. Но существуют и модели с несъёмной диафрагмой, в которых вход в ёмкость завальцован. В них мембрана имеет не грушевидную конфигурацию, а представляет собой разделяющую полость бака диафрагму.

Открутив фланец, можно легко заменить мембрануКонфигурация съёмной мембраныВместо снимающейся муфты завальцовка, разобрать бак такой невозможноБачок с несъёмной диафрагмой

Цены на мембранные расширительные баки

Мембранные расширительные баки

Производственные и эксплуатационные нюансы

Наружное окрашивание баков производится на автоматической линии путём нанесения порошковой краски с запеканием, в результате чего получается очень качественное и долговечное покрытие. Что касается цвета, то он выбирается производителем не столько по принципу: холодная вода – отопление, а скорее для визуального выделения той или иной серии моделей.

Плоские бачки с небольшим литражом

1. Да, бывает, что бак предназначен исключительно для холодной воды, и его нельзя ставить на отопление. Но большинство производителей делает расширительные ёмкости универсальными, так как здесь всё зависит всего лишь от качества мембранной резины.
2. Другое дело, что для холодной или горячей воды обычно нужен бак большего размера, чтобы в системе всегда имелся запас воды. На отоплении этого не требуется, поэтому расширительные бачки могут иметь совсем небольшой литраж (от 5 л).
3. Предназначенные для теплоносителя ёмкости могут иметь белое или серое покрытие, но всё же чаще их окрашивают в красный — цвет, который в сознании любого человека ассоциируется с горячим.
4. Все необходимые характеристики указаны производителем на шильдике, наклеенном с тыльной стороны корпуса. Это полный литраж бачка, минимальное и максимально допустимое давление. Характеристики бачка на этикетке
5. Нужное количество воздуха, обеспечивающее минимальный показатель давления, закачивается на заводе, и в большинстве случаев его достаточно для нормальной работы среднестатистической автономной системы. Но оно должно соотноситься с рабочим давлением, которое должно на 0,2 атмосферы превышать минимальное.
6. То есть, в данном случае оно должно быть настроено на 1,7 атм. Если же вам нужно, чтобы оно было больше – например: 2,2 атм, то и минимальное значение нужно поднять до 2 атм путём подкачки воздуха.

Спускной воздушный клапан

Подкачка осуществляется обычным велосипедным наносом через спускной клапан (ниппель) — до того, как ёмкость начнёт заполняться водой.

Видео — Принцип работы расширительного бака отопления

Замена съёмной мембраны

Таблица 1. Процесс замены мембраны

Шаги, фото	Комментарий
Шаг 1 – стравливание воздуха	Прежде чем вы начнёте разбирать бачок для замены груши, вам нужно снизить до нуля имеющееся в нём давление. Для этого необходимо стравить воздух, снят защитный колпачок с клапана и нажав пальцем на спускной язычок.
Шаг 2 – откручивание болтов	Берёте разводной ключ или трещотку, и отвинчиваете шесть болтов на муфте.
Шаг 3 – снятие муфты	После откручивания последнего болта муфта легко снимается.
Шаг 4 – удаление старой мембраны	Резиновая «груша» просто вынимается из ёмкости…
Шаг 5 – установка новой мембраны	… а на её место устанавливается запасная мембрана.
Шаг 6 – распрямление горловины	Вставив в корпус бачка новую мембрану, нужно рукой аккуратно распределить её внутри, чтобы не было складок. Особое внимание следует уделить горловине, которая должна располагаться чётко по устью бачка и плотно к нему прилегать.
Шаг 7 – установка фланца	Далее действуете в обратном порядке: прикладываете к горловине фланец…
Шаг 8 – закрепление болтами	… крест-накрест прикручиваете болты …
Шаг 9 – закачка воздуха	… и закачиваете насосом воздух до минимального давления.

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.

Расширительная ёмкость внутри газового котлаСистема на основе твердотопливного котла требует установки расширительного бакаСхема с электрическим котлом

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

При выборе места для установки бачка нужно учитывать такие требования:

1. Он должен находиться в том же помещении, что и котёл.
2. К бачку должен быть обеспечен беспрепятственный доступ.
3. Его можно установить на пол или повесить на кронштейн. При этом входной патрубок обязательно должен быть снизу, хотя у некоторых моделей он располагается сбоку. В любом случае воздушная камера должна быть выше водяной – так воздух не будет попадать в камеру с водой, и провоцировать возникновение кавитационных явлений.
4. Если ёмкость вешается на стену, то подводящий к ней трубопровод должен быть закреплён самостоятельно, чтобы не создавать нагрузки своим весом.
5. К стене можно крепить только бачки с небольшой вместимостью, и только когда есть уверенность в её достаточной несущей способности.
6. Между корпусом бачка и стеной должен быть зазор достаточный для того, чтобы производить визуальный осмотр.
7. Трасса трубы должна подходить к месту подсоединения наиболее коротким путём.

При таком расположении бака воздух может попадать в водуПодводка трубы снизу – это более правильноВариант установки бачка на стене

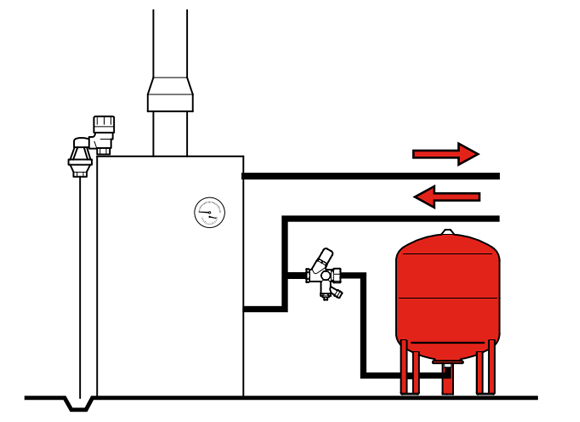

Лучшим местом для установки компенсационной ёмкости считается обратный трубопровод, между циркуляционным насосом и котлом. Здесь температура воды (или другого теплоносителя) минимальна, что является для резиновой мембраны щадящим режимом работы. Хотя, бачок может быть установлен и на подаче. Никакой ошибки при этом не будет – правда, чаще придётся менять мембрану.

Там, где нет централизованной подачи нагретой воды и не подведён газ, водогрейное оборудование, работающее за счёт электроэнергии, является единственным шансом на комфортное обустройство домашнего быта. Как выбрать водонагреватель электрический накопительный для квартиры? В специальной статье рассмотрим, в чём их особенности и отличия, каков принцип работы, размещения и установки.

Видео — Как самостоятельно поменять мембрану

<index>Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:Мембранный расширительный бак

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:Закрытая система отопленияОдин из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

</index>

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Содержание:

• 1 Настройка показателей в новом расширительном бачке перед пуском системы
• 2 Как измерить и отрегулировать давление в расширительном бачке

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

• Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
• Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см². Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3. Открутить колпачок ниппеля и подсоединить к нему насос;
4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Обслуживание расширительного бака:

• Раз в пол года проверка внешних повреждений, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
• Раз в пол года проверка начального давления газового пространства Pг, на соответсвие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
• Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену (если она заменяема).
• При длительном бездействии расширительного бака, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.

Проверка начального давления газового пространства в расширительном баке. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы отопления, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).

Проверка целостности мембраны. Если во время проверки давления газового пространства после дренирования воды через дренажный кран пошёл воздух, а давление в газовой полости упало до атмосферного — пробита мембрана.

Возможные неисправности расширительного бака

Неисправность	Возможная причина	Устранение
Давление в системе отопления колеблется и даже при незначительных температурах превышает допустимое	Отсутствие сжатого воздуха (азота) в расширительном баке	Закачать воздух автомобильным компрессором
—	Повреждена мембрана	Заменить мембрану оригинальной (рекомендуется в сервисном центре)
—	Повреждён корпус	Восстановить целостность корпуса обеспечивающую герметичность (рекомендуется в сервисном центре)
—	Ниппель воздушной полости не обеспечивает герметичности перекрытия	Продуть ниппель и восстановить расчётное давление в воздушной полости
—	Недостаточный объём расширительного бака	Проверить Расчёт объёма расширительного бака
Течь воды из воздушного клапана	Повреждена мембрана	Заменить мембрану оригинальной (рекомендуется в сервисном центре)
Давление воды ниже нормы (теплоноситель не доходит до верхней точки системы отопления)	Отсутствие сжатого воздуха (азота) в расширительном баке	Закачать воздух автомобильным компрессором

Ремонт расширительного бака. Если в результате диагностики было обнаружено повреждение мембраны, её необходимо заменить. Клеить мембрану не рекомендуется, так как циклическое растяжение-сжатие, разрушающе для клееных соединений.

Порядок замены мембраны

• Отсоедините расширительный бак от системы отопления и дренируйте его.
• Сбросьте давление газовой полости через ниппель в верхней части бака.
• Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
• Извлеките мембрану из отверстия в нижней части корпуса.
• Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус расширительного бака.
• Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
• Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
• Смонтируйте на корпус фланец мембраны.
• Установите предварительное давление воздуха в расширительном баке. Проверьте на утечки и присоедините бак к системе отопления.

Внимание!

Замена частей допускается лишь оригинальными запчастями от производителя бака.

Заполнять воздушную камеру лучше всего инертным газом, например азотом.

Прежде чем удалить газ из воздушной камеры следует слить из бака воду.

Ресурс службы расширительного бака снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Назначение

Принцип работы

Устройство и конструкция

Расчёт и подбор

Требования норм

Технические характеристики

Схема подключения

Установка и монтаж

Настройка давления

Обслуживание и ремонт

Купить и Цена

Используемые источники:

• https://honzales. livejournal.com/191729.html
• https://remont-book.com/membrannyj-rasshiritelnyj-bak-dlya-otopleniya/
• https://otoplenie-doma.org/rasshiritelnyj-bak-dlya-otopleniya.html
• https://aquaservice.su/kak-proverit-i-nastroit-davlenie-v-rasshiritelnom-bake-otopleniya/
• http://www.ktto.com.ua/remont/brh

Расширительный бак для системы отопления

Содержание статьи

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

• Бачок закрытого типа.
• Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

• Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
• Вода из такой системы может испаряться.
• Баки открытого типа быстро ржавеют при контакте с водой.
• Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

1. Бачок со сменяемой мембраной, также называемый фланцевым.
2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Составляющие и их назначение

Состав системы отопления закрытого типа

В общем закрытая система отопления состоит из определенного набора элементов:

• Котел с группой безопасности. Тут есть два варианта. Первый — группа безопасности встроена в котел (газовые настенные котлы, пеллетные и некоторые газогенераторные на твердом топливе). Второй — в котле группы безопасности нет, тогда ее устанавливают на выходе в подающем трубопроводе.
• Трубы, радиаторы, водяной теплый пол, конвекторы.
• Циркуляционный насос. Обеспечивает движение теплоносителя. Ставится в основном на обратном трубопроводе (тут ниже температуры и меньше возможностей перегрева).
• Расширительный бачок. Компенсирует изменения объема теплоносителя, поддерживая стабильное давление.

Теперь подробнее о каждом элементе.

Расчет расширительного бака

Для начала немного уточним информацию: расширительные емкости открытого типа (атмосферные) могут ставиться и на системы с принудительной циркуляцией, это выбор домовладельца

Мы заострили на этом внимание, поскольку изготовить в домашних условиях мембранный бачок закрытого типа вряд ли получится, а вот открытый – без проблем

Но вначале надо понять, какие у него будут размеры, а для этого провести соответствующий расчет. Не вдаваясь в дебри формул, применим старый проверенный способ определения вместительности бачка. Зная, что при нагревании от 20 ºС до 80 ºС вода прибавляет в объеме ориентировочно 4—5%, посчитаем количество воды в системе. При этом следует учесть:

• объем котлового бака – по технической документации производителя;
• вместительность радиаторов – по паспорту на изделие;
• количество теплоносителя в трубах.

Расчет объема воды в трубах достаточно прост. Измеряются длины всех магистралей и подводок с распределением по диаметрам. Затем просчитывается площадь поперечного сечения трубы каждого диаметра и умножается на ее протяженность. Все результаты складываются и получается общее количество воды, к которому прибавляется объем теплоносителя в котле и батареях.

Взяв 5% от общего количества и прибавив еще 5% запаса, определяем, что расширительные бачки открытого типа должны вмещать десятую часть от того, что есть в системе. Ну а зная объем, нетрудно определиться с размерами емкости.

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

1. Теплоноситель в него должен поступать с верхней точки.
2. А уходить с самого низа.

Расширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

• Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
• Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления

Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией

Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

• Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
• Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
• При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки – один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Где устанавливается расширительный бак на отопление

Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:

• компенсация теплового расширения воды в системах отопления открытого типа;
• то же, для систем закрытого типа;
• служить дополнением к штатному расширительному баку газового котла;
• воспринимать увеличивающийся объем воды в сети горячего водоснабжения.

Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Альтернативные самодельные баки

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды можно поставить где угодно. Но все же оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.

О дополнительных емкостях

Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.

Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Место установки

Немаловажная позиция — место установки. Поскольку мы говорим о системе отопления открытого типа, необходимо определить, почему она имеет такое название.

• Открытая.
• Закрытая.

Нас интересует открытая. Название говорит само за себя. В данном случае теплоноситель в одной из точек контура соприкасается с внешним воздухом. И эта точка не что иное, как расширительный бак. В его конструкции есть верхняя крышка, через которую теплоноситель соприкасается с воздухом.

Установка бачка в системе отопления

• Во-первых, необходимо учитывать одноуровневую расстановку всех радиаторов. То есть все они должны располагаться на одном уровне без перепадов высоты.
• Во-вторых, небольшой уклон подающего и обратного контура. Первый идет с уклоном от котла, второй — к нему. Это дает возможность теплоносителю двигаться свободно с естественным направлением и правильно выводить воздух вверх.
• В-третьих, расширительный бак врезается в подающий контур у стояка, который ведет от отопительного котла к верхней трубной разводке. Это самое удачное место, потому что основное скопление воздуха отмечается в радиаторах.

Иногда случается, что в трубной отопительной системе образуется так называемый карман. Это большая редкость, зависящая от особенностей архитектуры здания. Так вот в этом кармане обязательно будет собираться воздух в больших количествах, и его необходимо как-то стравливать.

Специалисты предлагают именно здесь установить еще один дополнительный расширительный бачок. Он по объему будет меньше основного

Важно лишь грамотно подобрать размеры прибора и соорудить слив теплообменника. Если карман не очень большой, то можно обойтись и без бачка

Тогда в трубе устанавливается на сгоне обычный воздушный сбросник.

Зачем нужен расширительный бачок

Система отопления с насосной циркуляцией

Начнем с разбора вопроса, что такое расширительный бачок. По сути, это обычная емкость размером в 1/10 объема всего теплоносителя в системе отопления открытого типа. При заполнении системы теплоносителем бачок загружается не полностью. Воздушная часть резервуара предназначена для того, чтобы при нагреве расширяющаяся часть теплоносителя могла куда-то деться. То есть это своеобразный балластовый объем. И в этом его первое назначение.

Второе — расширительный бачок предназначен для того, чтобы воздух, который попадает в систему отопления дома при закачке теплоносителя, куда-то выводился. Ведь все знают, что воздушные пробки — это причина неэффективной работы отопления в целом, а иногда и ее полного отказа. Воздух под действием законов физики поднимается в жидкой среде вверх, поэтому и собирается в баке, который устанавливается в самой верхней точке трубной системы.

Вот такие две функции выполняет расширительный бак.

Отопительная система закрытого типа в частном доме

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Особенности и разновидности

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи

Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.

Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.

От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.

Монтажные работы

Точное соблюдение правил монтажа при оснащении расширителем отопительной системы открытого или закрытого типа обеспечит безопасность и эффективность работы оборудования.

Установка расширительного бака открытого типа

Выше уже было сказано о том, что расширительный бак для открытой системы монтируется в самой высокой точке. Это требование обусловлено двумя факторами:

• Подъем теплоносителя в расширитель и слив его обратно в систему отопления должен осуществляться самотеком, ведь циркуляционный насос в таких системах как правило отсутствует.
• Такое расположение расширительного бачка позволяет эффективно осуществлять и его дополнительную функцию – отведение воздуха. Пузырьки всегда поднимаются наверх.

Схема подключения мембранного бака в системе отопления открытого типа

Особенностью установки расширителя в открытой системе является отсутствие необходимости оснащать бак запорной арматурой. Как правило, резервуар снабжается только двумя патрубками, через один из которых в емкость поступает теплоноситель, а через другой он возвращается в систему. Даже наличие крышки у резервуара не является принципиальным, хотя ее отсутствие может привести к увеличению потерь объема воды от испарения, а также попаданию в систему мусора и пыли.

Установка бака закрытого типа

Установка расширительного бака для отопления в системах закрытого типа несколько сложнее, так как он является полностью герметичным прибором. В отличие от открытых расширителей, которые нередко пользователи изготавливают самостоятельно, такие агрегаты создаются только в заводских условиях, поэтому придется расширительный бак для системы отопления купить, если она у вас этого типа.

На фото расширитель в закрытой системе отопления

Существует несколько правил, следуя которым можно выполнить монтаж расширительного бака отопления грамотно.

• В большинстве случаев расширители закрытых систем устанавливаются на обратной линии перед циркуляционным насосом, если рассматривать последовательность элементов по ходу движения теплоносителя. Если по какой-либо причине такая установка невозможна, выбирают участок, на котором параметры движения потока близки к ламинарному течению. Основное и обязательное требование горизонтальное расположение и прямолинейность участка обвязки.
• Оптимальным вариантом станет приобретение и установка бачка с предохранительным клапаном. Такое дополнительное приспособление предназначено для сброса давления, если его значение превышает максимально допустимую величину. Таким образом повышается безопасность эксплуатации оборудования, однако, следует знать, что при ошибке в расчетах (в меньшую сторону) объема расширительного бака, предохранительный клапан станет срабатывать слишком часто. Решением проблемы может стать замена расширителя на более вместительный или параллельная установка дополнительного резервуара.

Принцип работы расширительного бака закрытого типа с предохранительным клапаном

Для удобства контроля за работой системы лучше всего оснастить расширительный бак при установке манометром.

О том, какие радиаторы отопления выбрать для частного дома и на что обращать внимание при покупке, вы можете узнать из отдельной статьи. Критерии выбора накопительных водонагревателей приведены здесь

Зачастую в частных домах предпочтение отдают именно им

Критерии выбора накопительных водонагревателей приведены здесь. Зачастую в частных домах предпочтение отдают именно им.

Назначение расширительных емкостей отопления

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

• В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
• При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
• Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
• Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Загрузка…

Зачем нужен, как работает и как подобрать расширительный бак для водяного отопления.

Современное частное домостроение в нашей стране, расположенной на широтах, где температурные колебания, в течение года, составляют более 50 градусов, предполагает наличие качественного и продуманного отопления. Раньше, для сельских изб, состоящих из одного – двух помещений, в большинстве случаев, хватало традиционной печи. Сейчас, когда размеры домов выросли, а количество отдельных комнат даже в небольшом доме, редко бывает меньше трех – четырех, современная концепция комфортного проживания, предусматривает обязательное наличие водяного отопления.

Виды и специфика расширительных бачков

Такой способ нагрева дома, в отличие от печного, может обеспечить одинаково комфортную температуру во всех помещениях. Жидкостное отопление, предполагает наличие производящей тепло установки – котла и теплоносителя, который циркулирует по трубопроводам между котлом и радиаторами, расположенными в каждом из отапливаемых помещений. Когда котел отключен, теплоноситель не нагревается и, за короткое время, его температура опускается до комнатной. Таким образом, получается, что температура теплоносителя периодически изменяется. Как хорошо известно, из курса физики, свойством любых тел является их расширение, при увеличении температуры. При нагревании теплоноситель увеличивает свой объем. Но, в замкнутом контуре, ему некуда деться, и тогда начинает расти его давление. Частые перепады давления «расшатывают» систему и быстрее приводят к нарушению герметичности её важных узлов. Решение – применять расширительный бак в системе отопления.

По своей сути, расширительный бачок это емкость, где жидкость имеет возможность увеличить или уменьшить свой объем. Его установка, позволяет избежать повышения, и понижения давления теплоносителя, при изменении его температуры. Установка расширительного бака обязательно производится при монтаже любой системы жидкостного отопления дома. Однако виды расширительных бачков отличаются, в зависимости от типа системы, которая спроектирована в каждом конкретном случае. Фактически, существуют два возможных варианта жидкостного отопления помещений: открытый и закрытый.

Что выбрать – открытую или закрытую систему

Открытая система отопления, представляет собой не полностью герметичную систему, с открытым верхом. Давление жидкости, зависит от места расположения емкости и уровне теплоносителя в нем. Чтобы было понятнее, открытую систему можно сравнить с наполненной на две трети кастрюлей воды без крышки, которая стоит на плите. Стенки и дно нашей кастрюли непроницаемы для жидкости и не дают ей вылиться, а верх открыт.

При нагреве нашей кастрюли, вода в ней увеличивает свой объем, и занимает уже не две трети, а, например, три четверти её объема, но оставшейся высоты её стенок все еще достаточно, чтобы не дать воде разлиться. В открытой схеме, роль верхней части нашей воображаемой кастрюли выполняет, как раз, емкость открытого типа. Такая емкость имеет негерметичный верх (как правило, прикрытый крышкой). Он располагается выше всего, чаще на чердаке, или в самом верхнем помещении строения.

Если не применяется принудительная циркуляция теплоносителя, открытый расширительный бак, устанавливается в верхней точке, сразу после котла. В этом случае максимально нагретый котлом теплоноситель, в соответствии с законами физики устремляется вверх и попадает в расширительную емкость, откуда уже изливается через трубы к радиаторам и, постепенно теряя тепло, возвращается назад к котлу. Такая конструкция имеет два штуцера – вход и выход, и открытый верх (прикрытый негерметичной крышкой). При использовании принудительной циркуляции, бачок может располагаться в любом её месте (соблюдая принцип того, что он располагается выше всех остальных узлов). В этом случае, к емкости достаточно подвести один штуцер снизу, чтобы жидкость имела выход в объем достаточной для её расширения при нагреве. Но такие схемы встречаются редко.

Открытые системы отопления создаются, в основном, для независимости от принудительной циркуляции и не требуют электрического питания для котлов и насосов для циркуляции воды. Их главный плюс – они работают, не зависимо от наличия, или отсутствия электроэнергии в доме.

Минус данных систем в том, что теплоноситель циркулирует относительно медленно, и очень трудно спроектировать и сбалансировать такую систему так, чтобы во всех помещениях дома можно было бы поддерживать одну заданную температуру. Преимуществом расширительной емкости открытого типа является возможность использовать её, для добавления в систему теплоносителя (воды), который можно просто заливать в емкость через его верхнюю крышку. Недостатком такой емкости является то, что через неё происходит неэффективный теплообмен, между теплоносителем и окружающей средой, как раз в том месте (вверху строения), где нагрев помещения меньше всего нужен. Расширительным баком открытого типа может служить любая емкость из подходящего материала, которую можно приобрести готовой, или заказать у сварщиков.

Закрытая система отопления – это замкнутый контур, в котором жидкость всегда находиться под определенным, заданным при её заливе, давлении. В такой системе уже применяется расширительный бак для отопления закрытого типа. Он имеет один штуцер, которым и присоединяется к трубе. Такой бачок представляет собой герметичный замкнутый сосуд, разделенный на две части – одну для газа, другую, для жидкости. Хорошо известно, что газ при увеличении давления, уменьшается в объеме сильнее, чем жидкость. Этот принцип и используется в расширительном баке закрытого типа. Когда, например, вода нагревается, её объем увеличивается за счет сокращения объема воздушной части емкости, и наоборот, когда температура падает – объем уменьшается, за счет вытеснения излишков жидкости из расширительного бака за счет давления воздуха.

Расширительные баки для закрытой системы бывают двух видов. Бак одного типа состоит как бы из двух разделенных водонепроницаемой мембраной частей. В одной части, располагается газ – атмосферный воздух, давление которого можно менять через обычный золотник. К другой части прикреплен штуцер, с помощью которого устройство присоединяется к трубе. При повышении температуры, мембрана изгибается в сторону воздушной части увеличивая объем бака и компенсируя рост давления.

Такая конструкция не разборная, и, в случае повреждения мембраны, подлежит замене целиком. У устройства другого типа, роль мембраны выполняет воздушная камера, которая работает по такому же принципу, сокращая свой объем при росте температуры жидкости и увеличивая при её падении. Но в такой конструкции, поврежденную мембрану уже можно заменить новой, без замены всего бака. Необходимо заметить, что оба типа баков весьма надежны и очень редко ломаются. Но устройство с мембраной, лучше всего располагать заливным штуцером кверху, чтобы при наполнении труб теплоносителем, исключить формирования в его водяной части воздушного кармана. Расширительная емкость в системе закрытого типа служит для регулирования давления.

За счет нагнетания воздуха в «газовую» часть бака давление теплоносителя растет, а стравливанием воздуха, давление можно уменьшить. Например, при монтаже отопления, залитый теплоноситель имеет атмосферное давление, которое зависит от того, на какой высоте располагается верхний уровень теплоносителя (от этажности дома и высоты расположения верхней точки системы). Располагается бачок в закрытой схеме, как правило, недалеко от входа уже потерявшей часть тепла жидкости в котел. Многие котлы производятся уже со встроенным расширительным баком, и, дублировать его дополнительным, не имеет смысла.

Сравнив все “за” и “против”…

Рассуждать какой расширительный бак лучше, открытый, или закрытый бессмысленно, т.к. их применение обусловлено, выбором соответствующего типа отопительной системы. Но следует заметить, что бачок закрытого типа занимает меньше места, его удобнее обслуживать, т.к. он находиться вблизи котлового оборудования, как правило, в бойлерной и он теряет меньше тепла, чем бачок открытого типа. Кроме того, само присутствие в верхней части строения емкости с жидкостью представляет потенциальную опасность в плане протечки и порчи интерьера помещений дома. Сама закрытая система отопления выглядит привлекательнее открытой, т.к. циркуляции жидкости происходит без соприкосновения с воздухом, который, насыщая воду кислородом, способствует коррозии ключевых узлов.

Месторасположения расширительных баков так же зависит от выбранного типа отопления. Расширительная емкость открытого типа, как уже говорилось выше, располагается в самой верхней части, как правило, на чердаке дома, бачок закрытого типа – рядом с котлом, перед входом в него труб с остывшим теплоносителем.

Рассчитать объем достаточного расширительного бака можно по формуле: Объем расширительного бака = объем теплоносителя в литрах умноженный на 0,07. Также поможет в подсчетах онлайн калькулятор, который с максимальной точностью выдаст вам нужное значение сразу же после того, как вами будут вписаны соответствующие параметры.

Если Вы используете емкость большего, чем нужно, объема – хуже точно не будет, если меньшего, он полностью не сможет компенсировать изменение давления, при нагреве теплоносителя, и оно будет колебаться.

Важно помнить:

При эксплуатации систем закрытого типа необходимо следить за давлением. Если, во время нагрева теплоносителя котлом, приборы контроля показывают увеличение давления, требуется регулировка давления в расширительном баке. Сильный рост давления при нагреве, означает, что воздушная часть бака потеряла давление и требуется определить, почему это произошло. Может быть, пропускает воздух золотник, или нарушилась герметичность камеры (или мембраны) – тогда требуется ремонт бака.
Лучше всего использовать расширительную емкость с системой автоматического сброса давления в случае превышения его пороговых значений.
При монтаже бака в систему отопления обязательно предусмотрите перед ним запорный кран, чтобы можно было отключить устройство от трубы для его ремонта, или замены, без слива всего теплоносителя из системы.

Как выбрать расширительный бачок для отопления – ESPO Львов | Отопление и водоснабжение

Такое комплектующее оборудование, как расширительный бачок для отопления, предназначено для компенсирования температурных увеличений объемов жидкости в таких системах. Общеизвестно, что в процессе нагревания объемы воды увеличиваются. На каждые 10 градусов эти объемы увеличиваются  на 0,3 процента. Допустим, при нагревании теплоносителя до 70 градусов его объем станет больше на 3%.

Деваться этому объему станет некуда, поскольку жидкость практически не сжимается. Своеобразная роль хранилища для такого избытка и отведена расширительным бакам. Здесь вода остывает, уменьшается в объеме и возвращается в отопительные системы.

Удаление излишков разогретой воды из систем отопления невозможно, поскольку освобождающиеся места в трубопроводах будет заполняться воздухом. Появляющиеся воздушные пробки со временем заблокирует движение теплоносителей, а потом и самих отопительных систем. Предотвращение «завоздушивания» обеспечивают расширительные баки.

ТИПЫ РАСШИРИТЕЛЬНЫХ БАКОВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ



Для обеспечения нормального функционирования отопительных систем используются два типа таких баков:



• Расширительные баки открытого типа применяются в тех системах отопления, которые отличаются естественной циркуляцией теплоносителя. Они являются открытыми емкостями со специальными соединителями на дне, которые необходимы для подключения к системам. Место их расположения – самая высокая точка отопительного трубопровода.  Обычно, это – лестничные клетки, чердаки. Неудобство может возникать из-за того, что для контроля уровня воды будет возникать потребность подниматься на чердаки, чтоб осуществлять визуальный обзор. Такие баки необходимо покрывать тепловой изоляцией. Для их изготовления используется листовая сталь. Баки бывают прямоугольными или цилиндрическими. Открытые расширительные баки используются не только для того, чтобы поддерживать объемы теплоносителей, но и для восполнения объемов воды в системах при каких-либо утечках. Их функциями  являются также ограничение гидравлического давления, сброс лишнего теплоносителя, управление функционированием приборов подпитки, удаление воздуха из систем отопления.





• Расширительные баки закрытого типа могут быть применены в открытых системах отопления, характеризующихся естественной циркуляцией, а также – в закрытых отопительных системах, имеющих принудительную циркуляцию. Появление таких баков  позволило использовать системы отопления без контакта с атмосферой. Это обеспечивает циркуляцию без примесей вредных газов, которые могут вызывать коррозию, и увеличивает продолжительность службы оборудования. Отсутствие утечек воды гарантирует отсутствие и потребности в подпитках. Баки закрытого типа устанавливаются в котельных, а потому им не нужна защита от замерзания. Собой представляют герметические устройства, которые оборудованы ручными клапанами либо автоматическими аналогами, необходимыми для сброса воздуха.

Как правильно подобрать расширительный бак для отопления – это могут обстоятельно объяснить опытные специалисты, которых у нас немало. Они расскажут и то, что закрытые расширительные баки отличаются габаритными размерами, у них нет никакого испарения теплоносителей, минимальны тепловые потери, отсутствие коррозийных процессов, возможность функционирования систем отопления при высоком давлении. Отсюда – экономия энергии при использовании таких баков в отопительных системах.







ГАРАНТИИ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ РАСШИРИТЕЛЬНЫХ БАКОВ ДЛЯ ОТОПЛЕНИЯ



Расширительные баки не могут подвергаться дополнительным статистическим нагрузкам. На них не могут воздействовать трубы и агрегаты. Нельзя проводить изменения их конструкции и формы емкости.

Приобретение оптимального варианта расширительного бака – это половина дела. Их монтаж должен проводиться в соответствии с установленными нормативными. Это станет основой будущей эффективной эксплуатации.

Расширительные баки при вводе в эксплуатацию подвергаются обязательным мерам по соблюдению максимальных и минимальных параметров температуры и давления.

Мы гарантируем реализацию расширительных баков от самых различных производителей. Все они отличаются достаточным качеством. В нашем ассортименте есть изделия плоской, круглой, квадратной, прямоугольной форм. Предлагаемые изделия могут устанавливаться на полу и подвешиваться на стены.

Относительно того, как правильно выбрать расширительный бачок, существует много мнений. Главное, исходить из конкретных условий будущей эксплуатации, учитывать все пожелания, чтобы потом не заниматься ремонтами, заменами и дорогостоящим обслуживанием.

Как выбрать расширительный бак – Stroim-svoi-dom.ru

Одной из составных частей водяной отопительной системы является расширительный бак. Для того, чтобы определиться, какой расширительный бак приобрести, нужно ответить на два вопроса:

Какая система отопления будет установлена – открытая или закрытая?

Какой объем теплоносителя (воды) в системе?

Итак, начнем по порядку.

Открытая и закрытая системы отопления

Подробно останавливаться на устройстве отопления мы не будет. Если кому интересно разобраться в этом вопросе, то читайте предыдущую статью «Системы водяного отопления в доме».

Как правило, при выборе открытого или закрытого отопления, важную роль играет электричество, а точнее его наличие.

Если случаются частые перебои с ним или оно вовсе отсутствует, то устанавливают открытую систему отопления с естественной циркуляцией. Для нее не нужен свет, достаточно только топлива.

В таком случае нужен расширительный бак открытого типа. По сути, это металлический ящик, который можно изготовить самостоятельно.

Во всех остальных случаях устанавливают мембранный расширительный бак. Это более современное оборудование, которое предотвращает гидроудары, поддерживает постоянное давление в системе отопления, увеличивает ресурс работы насоса.

Подведем итог: если нет электричества или бывают частые перебои с ним, то выбираем открытый расширительный бак, если есть электричество, выбираем современный мембранный расширительный бак.

Расчет расширительного бака

После выбора между мембранным или открытым расширительными баками, нужно подобрать бак по объему.

По приблизительным подсчетам, объем расширительного бака должен равняться 15% от всего объема воды в системе.

Сделать это не так сложно, как пишут на многих сайтах.

Общий объем воды в системе слагается из нескольких составляющих:

1. Количество воды содержащееся в котле отопление. Эти данные указаны в техническом паспорте.

2. Объем воды в радиаторах отопления. Эти цифры должны содержатся в технических характеристиках к каждому типу радиатора.

Для примера, одна секция чугунной советской батареи вмещает в себя 1,8 л воды, современные чугунные батареи 1 л, секция биметаллических радиаторов 0,25 л.

Если вы перед вами встал вопрос, какое количество батареи поставить у себя дома или в квартире, то советуем почитать статью «Как выбрать радиатор отопления».

3. И последним слагаемым будет количество воды в трубах.

Подсчитать это совсем не сложно. Для этого измеряем длину трубы во всей системе и находим их объем по формуле:

V_общ  = π*D²*L/4, где π= 3,14, D — внутренний диаметр трубы, а L – длина трубы.

Перед подсчетами не забудьте перевести все числа в сантиметры. Если диаметр трубы 20 мм, то в сантиметрах это будет 20/10 = 2 см.

После подсчета, вы получите число выраженное в сантиметрах. Для перевода этого числа в литры, поделите его на 1000.

Пример:

Внутренний диаметр трубы D = 20 мм, длина трубы L= 10 м.

Переводим в сантиметры:

D = 20 мм = 20/10 = 2 см;

L= 10 м = 10*100 = 1000 см.

Вычисляем объем:

V_общ  = π*D²*L/4 = 3,14*(2 см)²*1000 см/4 = 3140 см³.

Переводим в литры:

3140 см³ = 3140 см³/1000 = 3,14 л.

Таким образом, складывая объемы в котле, радиаторах отопления и трубах, можно вычислить объем расширительного бака. Напомним, он приблизительно должен равняться 15 % от общего объема.

Что такое расширительный бачок для водоснабжения

03.12.2014

Выбор системы отопления и роль расширительного бака. Сегодня существует множество систем отопления домов и загородных коттеджей. Однако самой распространённой, до сих пор остается система индивидуального отопления и горячего водоснабжения. Это объясняется тем, что кроме осушения воздуха у такого метода обогрева больше нет недостатков. В каждой такой отопительной системе обязан быть расширительный бачок для водоснабжения.

Особенности системы водоснабжения

Если говорить об этой системе более подробно, она довольно надёжна и не нуждается в частом обслуживании или ремонте. Вопрос осушения воздуха в помещении легко решается установкой аквариума или увлажнителя воздуха. В монтаже системы тоже нет никаких хитростей. Главное к работе подходить с умом.  Бак расширительный для водоснабжения – это то, на что в первую очередь необходимо обратить внимание. Правильный его выбор – это гарантия того, что у вас не возникнет непреодолимых сложностей в разгар отопительного периода.

Итак, что же это за самая важная часть отопительной системы, спросите вы. Расширительный бачок для водоснабжения – это ёмкость специальной конструкции, основной функцией которой является компенсация избыточного давления в отопительной и водопроводной системе. Дополнительное давление появляется при нагреве воды. Таким образом, расширительный бачок для водоснабжения поддерживает в системе оптимальное давление.

Если для вашего дома или коттеджа нужна надёжная система отопления или система горячего водоснабжения, то вы непременно столкнетесь с выбором такого бака. Чтобы не допустить ошибок в выборе, желательно понимать, как правильно работает такая система. В трубы и батареи системы отопления набирается вода, температура которой, как правило, около 15-25 градусов по Цельсию. При запуске системы отопления вода нагревается, из-за чего начинает увеличиваться в объеме. Это и есть причина возникновения избыточного давления в системе. И для того, чтобы это давление не привело к повреждению труб или батарей, и необходим   расширительный бак для горячего водоснабжения. Излишки нагретой воды поступают в бак, снижая рабочее давление системы. После охлаждения вода из бака уходит обратно в трубы.

Конструкция баков

Исходя из таких технологических особенностей работы, расширительные баки имеют специальную конструкцию, которая не позволяет воде соприкасаться с поверхностью стенок бака. Для этого внутренняя поверхность бака покрывается специальным веществом, на основе резины. Давление в расширительном баке водоснабжения будет прямо-пропорционально объему вашей системы отопления. Поэтому для больших домов или коттеджей необходим бак, с более толстыми стенками. Кроме того, выбирая толщину стенки бака «с запасом», вы увеличиваете срок службы бака и системы отопления в целом.

Для оптимизации своих затрат, и функциональности оборудования, правильным решением было бы использовать бак и в других целях. Согласитесь, когда есть ёмкость с водой не малого объема, глупо этим не воспользоваться. Возможно совмещение с защитными функциями и функция ёмкости для пожаротушения, и, как вариант, ёмкость для запаса воды. Согласитесь, коммунальщики часто оставляют нас без водоснабжения на какое-то время.  Итак, подытожим.

Функции бака:

• защитная;
• ёмкость для пожаротушения;
• запас воды.

Техника безопасности при установке бака. Есть несколько замечаний по монтажным работам, которые должны помочь вам в обеспечении безопасности. Приглашать для установки бака необходимо сертифицированного специалиста. Бак должен крепиться к забетонированной основе, причем как можно надёжнее. Если бак подвесной и весит более 30кг, то его необходимо крепить на специально сконструированную конструкцию.

Зачем нужен расширительный бачок

Почему у водонагревателя в моем новом доме есть еще один небольшой резервуар, свисающий со стороны трубы над ним?

Это расширительный бак, установленный на трубе подачи воды к водонагревателю. Его цель – бороться с тепловым расширением воды, когда она нагревается в водонагревателе, чтобы предотвратить слишком высокое давление воды. Если давление воды станет достаточно высоким, это может повредить клапаны в сантехнической арматуре, стыки в подающих трубопроводах и даже водонагреватель.

В водонагревателях всегда происходит тепловое расширение. Как и большинство веществ, вода расширяется при нагревании. Это происходит несколько раз в день в водонагревателе после того, как в доме было использовано немного горячей воды, и холодная вода, поступающая в водонагреватель, нагревается.

Поскольку вода не сжимается, давление в ней будет увеличиваться, если у нее нет места для расширения при нагревании. В прошлом расширяющаяся вода в водонагревателях выталкивала часть воды обратно из дома – в общественную водопроводную сеть, которая могла поглощать давление.

Но этот механизм для сброса давления больше не работает. Причина – обратные клапаны. Обратный клапан – это односторонний клапан, который предотвращает обратный поток воды, не позволяя ей течь в неправильном направлении. Обратные клапаны теперь установлены на всех подключениях к коммунальному водопроводу. Их цель – не дать воде вытекать обратно из дома через водопроводную трубу.

Это предотвращает загрязнение водопровода в доме или на предприятии от загрязнения водопровода на улице.Но оборотная сторона этого состоит в том, что, если в системе нет другого места для расширения, давление воды в доме быстро растет по мере нагрева водонагревателя.

Вот здесь и вступают в игру расширительные бачки. В расширительном баке содержится воздух, который очень сжимается. Расширяющаяся вода из водонагревателя может стекать в расширительный бак, где воздух сжимается, освобождая место для увеличенного объема воды. Давление воды в системе существенно не повышается.

В большинстве домов, в которых есть обратный клапан на водопроводной трубе – обычно как часть редукционного клапана, установленного чуть выше или ниже основной отсечки воды – нет расширительного бака, поскольку до недавнего времени он не требовался. Это может вызвать или не вызвать чрезмерное повышение давления, в зависимости от характеристик водопровода в доме.

Если вы заметили, что шайбы в сантехнической арматуре быстро изнашиваются, или если вода периодически капает из предохранительного клапана на водонагревателе, проконсультируйтесь с водопроводчиком о целесообразности добавления расширительного бачка. Стоимость относительно скромная.

Тепловое расширение воды и роль расширительного бака

При подключении водонагревателя к закрытой системе необходимо установить расширительный бак для предотвращения чрезмерного давления в воде.Чтобы понять, о чем идет речь, читайте дальше.

Почему в большинстве домов в Миннесоте нет проблем с чрезмерным давлением воды

При срабатывании водонагревателя вода в баке расширяется. Когда это происходит, куда уходит вода? Сразу вернитесь к входному отверстию холодной воды, полностью вернувшись к водопроводу, поступающему в дом. Городской водопровод для дома действует как гигантский расширительный бак… и никто этого не замечает. Это показано на диаграмме ниже.

Закрытые системы отличаются друг от друга

Что происходит, когда односторонний или обратный клапан устанавливается на трубопроводе водоснабжения дома?

Воду деваться некуда. По мере того как водонагреватель нагревает воду, она расширяется, создавая давление. Когда давление нарастает достаточно, предохранительный клапан температуры и давления на водонагревателе просто выполняет свою работу. Он снимает избыточное давление за счет протекания небольшого количества воды.

Вот небольшой видеоролик, показывающий, как это происходит:

Это не происходит каждый раз, когда устанавливается редукционный клапан или обратный клапан, но могут быть и другие проблемы, которые обнаруживаются в доме, например, клапаны наполнения унитаза случайным образом повторно наполняют туалеты или из кранов постоянно капает вода.

В Миннесоте редко устанавливают обратный клапан на линии водоснабжения дома, но довольно часто устанавливают регулятор давления.Проблема, которую могут создать эти регуляторы, состоит в том, что они будут действовать как обратный клапан; они впустят воду в дом, но не позволят воде выйти обратно. Это создает то, что называется «закрытой системой».

Расширительный бак на помощь

Если на водопроводном трубопроводе в доме имеется закрытая система, необходимо установить расширительный бак где-нибудь в водопроводной системе. Это довольно простое и понятное решение; расширительный бак даст воде куда-то уйти, когда она расширится, а предохранительный клапан температуры и давления на водонагревателе перестанет вызывать проблемы.

Это правило касается и систем водяного отопления; когда бойлер нагревает воду в системе водяного отопления, расширительный бак позволяет воде расширяться без утечки предохранительного клапана. Если предохранительный клапан в системе котла хронически протекает даже после замены, это, вероятно, означает, что проблема связана с расширительным баком.

Требуется расширительный бачок или просто хорошая идея?

Расширительные баки требуются в любое время, когда существует закрытая система, как производителями водонагревателей, так и правилами сантехники.Требования Сантехнического кодекса штата Миннесота можно найти в главе 6. Раздел 608.2 требует наличия расширительного бака при установке регулятора давления:

Утвержденный расширительный бак должен быть установлен в распределительном трубопроводе холодной воды после каждого такого регулятора для предотвращения отклонения избыточного давления из-за теплового расширения и для поддержания заданного давления регулятора.

Раздел 608.3 требуется расширительный бак, если на водопроводе установлен обратный клапан или предохранитель обратного слива:

Водяная система, снабженная обратным клапаном, устройством предотвращения обратного слива или другим нормально закрытым устройством, которое предотвращает отвод давления в здании обратно в водопровод, должна быть снабжена одобренным, внесенным в список и соответствующим размера расширительным баком или другим одобренным устройством, имеющим аналогичная функция для контроля теплового расширения.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение

Q&A: «Следует ли мне проверять на радон, если в доме уже есть система смягчения воздействия радона?»

Новое сообщение

Связующий газовый трубопровод

Что делает расширительный бак? Почему это важно?

Что делает расширительный бачок и как он работает? Расширительный бак или расширительный бак – это небольшой резервуар, который используется для защиты закрытых систем водонагревателя и систем водяного отопления в жилых помещениях от высокого давления.Расширительный бак частично заполнен воздухом. Удар сжимаемости амортизаторов, вызванный гидравлическим ударом, будет поглощать давление воды, вызванное так называемым тепловым расширением.

Расширительный бак – это резервуар меньшего размера, разделенный пополам резиновой диафрагмой. 1 сторона бака подключена к трубопроводу системы обогрева и содержит воду (h3O). Сухая сторона удерживает воздух под давлением и часто используется клапан Шредера для добавления воздуха и проверки давления.Когда система водяного отопления находится на нижнем пределе рабочего диапазона рабочего давления или не занята, резиновая диафрагма прижимается к впускному отверстию для воды. Давление воды увеличится, и диафрагма будет двигаться, чтобы сжимать воздух на другой стороне .

Старые модели расширительных бачков были больше и ориентированы горизонтально. В этих старых расширительных баках также не было резиновой диафрагмы, которая отделяла воду от воздушного кармана. Этот стиль в настоящее время является устаревшим и известен тем, что постепенно переносит воздух из резервуара в пиковую точку. в водной системе из-за растворения воздуха в воде, который затем выходит из раствора где-то еще в системе.Это потребовало периодического осушения бак и дренаж системы, чтобы сохранить эффективность.

Резиновая диафрагма в обновленных расширительных бачках предотвратит нежелательные перенос O2 и помогает поддерживать более низкий уровень кислорода в трубах и снижает коррозию в системе.

При использовании расширительных баков в системах горячего водоснабжения резервуар и диафрагма должны соответствовать правилам питьевой воды и быть способен вместить нужный объем

Раньше водопроводные системы в жилых помещениях содержали больше воздуха, чем они делают это сегодня, и весь захваченный воздух будет на корме как грубый расширительный резервуар.В более новых и обновленных системах расширительные бачки используются гораздо чаще, чем в прошлый.

Для получения дополнительной информации перейдите в Википедию. , свободная энциклопедия.

Узнайте, что такое расширительный бак котла и для чего он предназначен

Главная »Блог» Узнайте, что такое расширительный бак котла и для чего он предназначен

Многие люди не осознают, что расширительные баки котла существуют, или они не знают каковы их цели. В компании Stanley Louis Company мы рекомендуем их некоторым клиентам.Если вы хороший кандидат, мы обсудим это с вами, когда вы обратитесь к нам для обслуживания котла. А пока читайте дальше, чтобы узнать, что такое расширительные баки котла.

Для чего предназначены расширительные баки водогрейного котла?

Расширительные баки служат подушкой для расширения воды при нагревании. Если эта воздушная подушка недоступна, давление в системе котла может стать выше, чем она может выдержать. Это приводит к открытию клапана сброса давления, который затем сбрасывает воду.Все это делается для сброса давления, но расширительный бак котла может предотвратить эту необходимость.

Существует несколько типов расширительных баков котлов

Существует несколько различных типов расширительных баков котлов, и ваша местная сервисная компания по обслуживанию котлов может помочь вам решить, какой из них лучше всего подходит для ваших конкретных нужд. Два основных типа стального расширительного бачка, который по сути выглядит как длинный стальной барабан, и расширительный бак баллонного типа. Оба могут использоваться в системах водяного отопления, в бытовых водонагревателях, где гидравлический удар и давление являются проблемой, а также для систем охлаждения охлажденной водой.

В более новых котельных системах чаще используется расширительный бак баллонного типа, хотя стальные расширительные баки все еще используются. В варианте из стали воздух и вода соприкасаются друг с другом, хотя в варианте с мочевым пузырем воздух и вода разделены диафрагмой. Жидкость не сжимается, а воздух, поэтому это означает, что ее можно сжимать в системе с замкнутым контуром.

Внутри стального расширительного бака воздух действует как пружина и поглощает избыточное давление, возникающее при нагревании воды в котельной системе.Затем вода расширяется и сжимается – не из-за сжатия, а потому, что основы физики покрывают ее, когда она нагревается или охлаждается.

Позвоните Стэнли Луи сегодня, чтобы получить помощь с расширительными баками котла и многим другим.

Если у вас есть вопросы о расширительных баках котла или у вас есть другие потребности, связанные с другими проблемами с котлами, вы можете связаться с компанией Stanley Louis по телефону 800-217-6527. Мы специализируемся на солнечных водонагревателях, но можем помочь с широким кругом вопросов. Позвоните нам сегодня для обслуживания, чтобы получить ответы на свои вопросы или узнать, какой бойлер может лучше всего соответствовать вашим уникальным потребностям.

Нужны ли расширительные баки водонагревателям?

Требуется ли для работы вашего водонагревателя расширительный бак бака для горячей воды, зависит от того, какой у вас тип водопроводной системы. В домах есть открытая или закрытая водопроводная система водонагревателя, и если у вас последняя, ​​то вам понадобится расширительный бак, чтобы ваш водонагреватель мог работать.

Большинство новых домов построены с закрытой водопроводной системой, а не с открытой, поэтому вполне возможно, что вашему водонагревателю потребуется расширительный бак.Ниже мы ответим на другие вопросы, например, что такое расширительный бачок, его роль и многое другое.

Что такое расширительный бак?

Расширительные баки являются составной частью водонагревателя. Бытовые расширительные баки очень похожи на небольшие пропановые баки с воздушным клапаном вверху и резьбовым соединением труб внизу. Обычно они размером с баскетбольный мяч, хотя могут быть намного больше для более крупных водонагревателей.

Для чего нужен расширительный бак?

Для поддержания здоровья вашей водонагревательной системы часто требуется расширительный бак.Как мы уже упоминали, водопровод бывает открытым или закрытым. В открытой системе водонагревателя любая вода, объем и давление которой увеличились из-за нагрева, свободно проходит из накопительного бака в линию подачи холодной воды, в конечном итоге проходя через муниципальную систему водоснабжения, если давление достаточно высокое.

В открытых системах водоснабжения ничто не препятствует повышению давления воды, поэтому давление в открытой системе равно давлению подачи.

Однако в закрытой системе водонагревателя вода не может расширяться дальше, чем позволяют клапаны в системе.Эти значения обычно включают контрольное значение, редукционный клапан, предотвращение обратного потока, смесительный клапан и иногда другие. Закрытая водопроводная система не позволяет воде течь в обратном направлении, что означает, что она не вернется обратно в городские линии после того, как попадет в трубопровод вашего дома.

Так для чего нужен расширительный бачок на водонагревателе? В закрытой системе водоснабжения расширительный бак горячей воды вмещает воду повышенного давления и расширяющуюся.

Расширительный бак устанавливается на трубе подачи воды водонагревателя и предназначен для компенсации теплового расширения воды, возникающего при нагревании воды.Расширительный бак предотвращает слишком высокое давление воды, тем самым защищая вашу водную систему от повреждений или даже взрыва.

Без расширительного бака бака для горячей воды в замкнутой водопроводной системе давление воды могло бы расти и расти, становясь достаточно высоким, чтобы повредить клапаны, сантехническую арматуру, подающие трубы и даже сам водонагреватель, что приведет к утечке воды из водонагревателя и другим серьезным последствиям. вред. Правильно установленный расширительный бак поглощает избыточное давление и предотвращает подобные проблемы.

Как долго они служат?

Существует множество переменных, которые делают прогноз срока службы расширительного бачка трудным или невозможным. Качество бака, навыки специалиста по установке, качество воды и надлежащее наполнение – все это влияет на срок службы расширительного бачка. Некоторым танкам хватает всего на два года, а у других целых восемь.

Всегда поручайте установку расширительного бачка квалифицированному специалисту и подумайте о замене его не позднее, чем через год после истечения гарантии на расширительный бачок.В противном случае вы можете получить большой ущерб от воды и отсутствие гарантий, которые могли бы вам помочь.

На большинство расширительных бачков предоставляется гарантия сроком от одного до пяти лет, поэтому рассчитывайте заменять свой каждые два-шесть лет, а также всякий раз, когда вам нужно заменить нагреватель горячей воды.

Расширительный бак какого размера мне нужен?

Возможно, вам интересно, как установить расширительный бачок водонагревателя, но вы не можете сделать это, не зная, какой размер вам нужен. Требуемый размер расширительного бака зависит от размера вашего водонагревателя.Чем больше водонагреватель, тем больше должен быть расширительный бачок. Не существует универсального варианта.

Два фактора, которые вам необходимо учитывать, – это мощность вашего водонагревателя (которую обычно можно найти на заводской этикетке вашего водонагревателя) и давление воды в доме (которое измеряется в фунтах на квадратный дюйм и обычно определяется по воде вашего дома. манометр).

После того, как вы определили мощность водонагревателя и давление воды в доме, вы можете найти подходящий расширительный бак, используя графики размеров или посоветовавшись с лицензированным сантехником.Обычно расширительный бак на 2 галлона работает с водонагревателем емкостью от 40 до 60 галлонов и давлением от 40 до 50 фунтов на квадратный дюйм. Расширительный бак на 4,5 галлона необходим для более крупных водонагревателей, таких как те, которые вмещают 80 галлонов с 80 psi.

Если вам интересно, как установить расширительный бак водонагревателя, поговорите со своим водопроводчиком, чтобы получить точные сведения для вашего конкретного водонагревателя.

Не ждите, пока вода нанесет ущерб

John C. Flood ответит на ваши вопросы, предложит вам качественные услуги и всегда предоставит лицензированных, обученных технических специалистов для всех ваших сантехнических проектов.Если вам нужен кто-то для диагностики вашей водопроводной системы, определения необходимого расширительного бачка или установки расширительного бачка, не стесняйтесь обращаться к нам за дополнительной информацией. Никогда не стоит ждать, пока возникнут повреждения водой, чтобы привлечь профессионала для осмотра вашей сантехнической системы.

Важность теплового расширительного бака – Аварийная сантехника

Тепловой расширительный бак, что это? Как мне узнать, нужен ли он мне? Зачем он мне нужен? Приготовьтесь узнать все, что вам нужно знать о резервуарах для теплового расширения, от своих друзей здесь, в Службе экстренной сантехники.

Раньше, когда водонагреватели нуждались в расширении, они возвращали воду в городские водопроводные сети. Проблема в том, что он имел высокий риск загрязнения основной системы водоснабжения. Так продолжалось примерно в 1992 году, когда EPA начало принуждать поставщиков воды защищать свое водоснабжение. Именно тогда компании водоснабжения, такие как Delaware City Water и Del-Co Water, начали устанавливать переходники для колодцев и обратные клапаны (предотвращение обратного потока), делая ваш водонагреватель и дом системой с замкнутым контуром.Когда водопроводные компании начали устанавливать эти обратные клапаны в домах, Огайо принял Кодекс теплового расширения:

.

607.3.2 Устройство предотвращения обратного потока или обратный клапан.
Если устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей водонагревательное оборудование, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для регулирования давления.

С точки зрения непрофессионала, если у вас есть обратный клапан в системе водоснабжения, вам понадобится расширительный бак.Так что, если у вас есть вода Del-Co Water или Delaware City Water, вам понадобится расширительный бак. Означает ли это, что компании водоснабжения ходят от дома к дому, чтобы убедиться, что у каждого, у кого должен быть расширительный бак, есть такой? Нет, однако, если вы реконструируете или продаете свой дом, где вам нужно разрешение или проводится проверка, Департамент строительства БУДЕТ требовать резервуар для теплового расширения.

Эти обратные клапаны настолько хорошо справляются со своей задачей, что создают тепловое расширение в резервуаре для горячей воды, поэтому вам нужен резервуар для теплового расширения.Видите ли, давление нарастает во всех водяных системах, потому что горячая вода расширяется, и когда она нагревается, давление внутри основного резервуара будет сбрасываться в резервуар термического расширения, пока давление не нормализуется. Если у вас нет расширительного бака и у вас есть система с замкнутым контуром (обратный клапан), ваш клапан T&P начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210 * F, чтобы сбросить давление. Такое повышение давления может привести к взрыву водонагревателя. Кроме того, если у вас нет расширительного бака и у вас есть система с замкнутым контуром, вы оказываете дополнительное давление на всю вашу водопроводную систему, например, на стиральную машину, унитаз и посудомоечную машину.Некоторые гарантии могут быть аннулированы, если имеется неисправный расширительный бак или его нет на месте, и вам необходимо его иметь из-за вашей системы с замкнутым контуром. Тепловой расширительный бак добавит жизни вашему водонагревателю и сантехнике.

Для оптимальной производительности при установке расширительного бака важно, чтобы давление воды, поступающей в дом, соответствовало давлению в расширительном баке. Кроме того, при установке бака теплового расширения его следует устанавливать на холодной стороне между водонагревателем и главным запорным клапаном для воды.Важно правильно установить, потому что, если бак наполняется водой, он становится очень тяжелым. 2-галлонный бак, полный воды, весит более 16 фунтов. Это большой вес на линии, особенно на линии из ХПВХ.

Размер необходимого вам расширительного бака зависит от размера вашего водонагревателя (ов). Примеры размеров в этой области: Водонагреватель 52 G или меньше = 2 G Тепловой расширительный бак, 60 G Водонагреватель (и) или более = 4,5 G Тепловой расширительный бак. Срок службы расширительного бака в зависимости от качества воды составляет в среднем 5-8 лет.И, наконец, проверка расширительного бака очень важна, и ее следует проверять один раз в год при промывке водонагревателя. Если ваш расширительный бак свисает с трубы, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выпущен, значит, бак работает правильно. Если ничего не выходит или выходит вода, ваш бак неисправен и его нужно заменить. Если у вас есть какие-либо вопросы относительно расширительного бака или вы хотите узнать, нужен ли он вам, позвоните в службу экстренной сантехники по телефону 740-548-5453.

Для получения полного списка наших услуг посетите наш веб-сайт http://www.emergencyplumbingservice.com

| Nu-Temp Heating and Air Conditioning

Естественное расширение, которое происходит во время процесса нагрева, может чрезмерно перегружать водопроводные трубы в системах с нагревателями типа резервуара. Механизм безопасности, известный как расширительный бак водонагревателя, может помочь избежать риска повреждения вашей водопроводной системы из-за давления, создаваемого тепловым расширением.

Поскольку горячая вода расширяется, водонагреватель в виде резервуара создает дополнительный объем воды каждый раз, когда нагревает воду.Например, холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Эти дополнительные два галлона воды – все, что нужно для увеличения давления в вашей водопроводной системе, и со временем эта повышенная нагрузка может привести к повреждению водонагревателя, сантехники и самих водопроводных труб. Расширительный бак водонагревателя по существу защищает ваш водонагреватель и водопроводную систему в виде резервуара, выступая в качестве резервуара для перелива избыточного объема воды, создаваемого водонагревателем при нагревании воды.

Кому нужен расширительный бак водонагревателя?

Многие дома спроектированы с открытой системой, которая позволяет расширять воду для повторного поступления в городское водоснабжение. Домовладельцы с открытыми системами редко подвергаются риску каких-либо проблем, связанных с избыточным объемом, который может создать их водонагреватель в виде резервуара, поскольку вода может просто стекать обратно в основной водопровод.

Однако, если в вашем доме замкнутая система водоснабжения, дополнительное давление воды, создаваемое тепловым расширением, может очень быстро нарастать, вызывая повреждения.Это потому, что закрытые системы предотвращают повторное попадание лишней воды в водопровод, и поэтому ей некуда идти. Вот почему строительные нормы и правила большинства городов требуют, чтобы в домах с закрытой водопроводной системой устанавливали расширительные баки. Если в вашем доме есть закрытая система водоснабжения и у вас еще нет расширительного бачка, вам следует установить его как можно скорее, чтобы не повредить водонагреватель или водопровод.

Как устанавливается расширительный бак водонагревателя

Даже если в вашем доме есть открытая система водоснабжения, подумайте об установке расширительного бака, чтобы воспользоваться преимуществами.Например, наличие расширительного бачка помогает предотвратить капание из кранов и работающих туалетов, предотвращая попадание избыточного давления в системе на ваши сантехнические приспособления и причинение ущерба.

Ваш расширительный бак не обязательно должен располагаться рядом с водонагревателем. Чаще всего при установке используется буква «Т» на входе холодной воды водонагревателя. Однако с функциональной точки зрения резервуары действительно могут быть установлены в любом месте вдоль линии холодной воды до того, как она попадет в водонагреватель.

Для людей, которые рассматривают возможность установки нового водонагревателя в виде резервуара, будет разумной идеей запросить смету на установку расширительного бака одновременно, поскольку преимущества намного перевешивают затраты на работу и затраты.
