Самотечная система отопления одноэтажного дома с естественной циркуляцией: схема и диаметр труб

Частный загородный дом практически не ограничивает хозяина в выборе типа и схемы прокладки отопительных конструкций. Разнообразие вариантов позволяет сформировать систему для строений малых и больших площадей, оборудовать экономный способ получения тепла из самых разных энергоносителей. Оптимальный вариант – самотечная система отопления, особенности и характеристики которой следует рассмотреть подробно.

Содержание

• Принцип действия системы отопления с естественной циркуляцией
• Преимущества и недостатки самотечной системы
• Основные виды гравитационной системы отопления
  • Закрытая система
  • Открытая система
  • Двухтрубная система
  • Однотрубная система
• Какое отопление лучше, естественное или принудительное?
• Правила монтажа системы отопления без насоса
  • Выбор труб и их уклона в системе отопления
  • Выбор теплоносителя для системы
  • Выбор верхнего или нижнего разлива

Принцип действия системы отопления с естественной циркуляцией

Работа выстроена на физических законах. При нагревании плотность и вес воды снижаются, а при остывании показатели возвращаются к стандартным параметрам. Давление в системе почти отсутствует – в формулах теплотехнических расчетов принимается соотношение 1 атм. на 10 м напорного водяного столба. Таким образом, при обустройстве отопительной системы в 2-х этажном строении расчет гидростатического давления показывает не более 1 атм., в одноэтажных не более 0,7 атм. на 10 м напорного водяного столба.

Из-за увеличения объема прогретой жидкости самотечная система отопления частного дома дополняется расширительным баком, который устанавливается на трубе подачи теплоносителя вверху системы. Задача емкости – компенсировать повышение объема воды.

Самоциркулирующая система используется в частных строениях и позволяет выполнять подключения:

1. К теплым полам. Циркуляционный насос нужен только на водяной контур теплого пола, вся остальная теплосистема будет работать в самотечном режиме. При отключении питания (электричества) комната будет отапливаться посредством радиаторов.
2. К бойлеру косвенного нагрева воды. В этом случае нет нужды в насосном оборудовании, бойлер ставится в верхней точке всей конструкции, рядом или чуть ниже расширительного бака. При невозможности монтажа бойлера, систему дополняют насосом, который ставится на расширительный бак. Для предупреждения рециркуляции теплоносителя на бак устанавливается обратный клапан.

Физические свойства воды помогают транспортировке жидкости по трубопроводам – при нагревании жидкость устремляется вверх самотеком по разгонному участку трубопровода, а после остывания перемещается от радиаторов обратно в котел. Важно выложить трубопровод с определенным углом наклона, иначе гравитационная циркуляция не будет работать.

Преимущества и недостатки самотечной системы

Популярностью система отопления одноэтажного дома с естественной циркуляцией пользуется из-за простоты монтажа и удобства эксплуатации. Нет необходимости в установке дорогостоящего дополнительного оборудования, не будет расходов на электроэнергию. Поддержание автономности работы отопления – еще один плюс.

К минусам можно отнести только небольшую эффективность конструкции – отопление с принудительной транспортировкой обладает повышенной теплоотдачей. Это достигается за счет ускорения транспортировки нагретого теплоносителя, вода не успевает остывать и доходит в нужном температурном режиме до самых крайних радиаторов. Однако снижение температуры теплоносителя наблюдается в помещениях значительных площадей, а если обустраивается тепловая конструкция в строении малого объема, отопление самотеком является лучшим выбором.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект.

Закрытая система

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Важно! При открытой системе самотечного отопления необходимо установить радиаторы под определенным углом и оснастить каждую батарею краном Маевского.

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт., самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

• При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
• При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
• Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

• выкладку уклонов;
• тип, диаметр трубы;
• подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

• учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
• по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
• выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Важно! Чтобы самотечная система работала без сбоев, можно сделать так: после каждого разветвления трубы диаметр снижать на один размер. То есть, если к котлу подсоединяется труба в 2 дюйма, после первой батареи диаметр 1,2 дюйма, после следующей – 1,3 дюйма.

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.

Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

Опять проблема где найти последнюю версию и скачать приложение 1xBet от лучшей БК, можно узнать прочитав по ссылке про Андроид приложения и соответственно скачать.

Схема отопления частного дома с естественной циркуляцией теплоносителя

Содержание

• Схема отопления с естественной циркуляции
• Естественная циркуляция в контурах отопления
• Скорость движения воды
• Монтажные схемы контуров
• Схема циркуляции. Видео

Систему отопления с естественной циркуляцией водяного теплоносителя запантетовал в 1832 г. российский ученый-металлург П.Г. Соболевский. В наш век стремительно изменяющихся технологий эту схему (называемую также гравитационной или самотечной) теплоснабжения частного дома можно было бы считать морально устаревшей, если бы не ее простота, надежность и экономичность. Самотечная система отопления по-прежнему широко используется в строительстве своими руками собственного дома и считается оптимальным технико-экономическим решением. Небольшое давление в сети ограничивает область ее применения, но для одноэтажного жилого здания данная схема весьма эффективна и часто рассматривается в качестве альтернативы отоплению с использованием насосных агрегатов.

Система отопления частного дома с естественной циркуляцией

Схема отопления с естественной циркуляции

Схема движения водяного теплоносителя в системе отопления с естественной циркуляцией

В схеме приняты следующие обозначения:

• поз. 1 – котел отопления;
• поз. 2 – бак расширительный;
• поз. 3 – радиаторы отопления;
• Т1 – нагретый теплоноситель, красными стрелками показано направление его движения;
• Т2 – остывший теплоноситель, синие стрелки указывают на его движение в контуре.

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается применение специальных незамерзающих составов-антифризов, но в системах с естественной циркуляцией теплоносителя использовать антифризы не рекомендуется.

Главные недостатки антифризов для использования в контуре отопления естественной циркуляции:

• В схеме отопления с естественной циркуляцией в конструкциях расширительных баков предусмотрен контакт с окружающим атмосферным воздухом. Антифризы быстро испаряются, загрязняя окружающую экологию;
• Необходимость постоянного контроля за объемом теплоносителя и его периодическом пополнении;
• У антифризов низкая теплоотдача, способствующая малому съему тепла радиаторами от теплоносителя при его циркуляции. Это приводит к перегреву антифриза в контуре и самого котла;
• Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отложений внутри теплообменника, забивающих проходное сечение в трубках.

Наиболее оптимальным носителем тепла в контуре гравитационного типа для отопления одноэтажного или двухэтажного жилого здания является водяной теплоноситель благодаря своей дешевизне и доступности.

Естественная циркуляция в контурах отопления

Схема отопления двухэтажного дома с принудительной циркуляцией

Основными функциональными элементами системы отопления с естественной циркуляцией жилого здания являются:

• Котел, нагревающий водяной теплоноситель;
• Расширительный бак, представляющий собой емкость для сброса излишков воды, появляющихся при увеличении объема водяного теплоносителя в контуре при его нагреве;
• Трубопроводы подачи из котла горячей воды в отопительные радиаторы и возврата остывшей жидкости из радиаторов обратно в котел (за что возвратная часть теплосети в обиходе получила название обратки). Вместе они составляют замкнутый контур циркуляции теплоносителя;
• Отопительные радиаторы.

Схема теплосети отопления с естественной циркуляцией для обогрева частного дома

При разогреве теплоносителя его объем увеличивается, излишки нагретой воды поднимаются вертикально вверх к расширительному баку, в системе создается гидростатическое давление, зависящее от разности весов водяных столбов горячей (линия подачи) и холодной (линия обратки) воды.

Под этим давлением горячая вода поступает с верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления. Остывшая в радиаторах вода поступает по обратке (синяя линия) на вход котла. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна лишь в том случае, если при монтаже обеспечены уклоны горизонтальных участков трубопроводной теплотрассы в сторону движения жидкости. Тогда теплоноситель сможет перемещаться вниз под действием собственного веса с наименьшим гидравлическим сопротивлением.

Другим фактором, влияющим на перемещение жидкости, является циркуляционный напор, обозначенный на рисунке буквой Н. Чем выше перепад уровней размещения радиаторов и котла, тем быстрее движение воды в контуре.

В гравитационных системах отопления расширительный бак не закрывается крышкой, поэтому нередко данную систему называют открытой. Все воздушные пробки из теплотрассы вытесняются в верхнюю часть контура, там и устанавливают бак, открытый для контакта с атмосферой. Систему, использующую герметичные баки, называют закрытой. В ее составе используется насос, по принципу действия она уже принудительного характера.

Скорость движения воды

Схема газового отопления частного дома

При цикличных изменениях температуры горячая вода находится в верхней части теплосети, холодная влага движется в нижних трубах. Основной побудительной силой для естественного (без принуждения от насоса) движения жидкости в контуре является циркуляционный напор, зависящий от соотношения высот расположения котла и самого нижнего радиатора. На рисунке ниже представлена графическая схема возникновения циркуляционного напора h. Параметр h имеет постоянную величину для данной схемы и не изменяется во время работы системы отопления.

Схема возникновения циркуляционного напора

Для создания оптимального напора отопительный котел устанавливается с максимальной глубиной размещения, например, в подвале. В свою очередь, расширительный бак необходимо установить повыше. Довольно часто его ставят на чердаке дома.

Скорость циркулирования воды в контуре при монтаже своими руками гравитационной отопительной системы частного дома определяется следующими факторами:

1. Величиной циркуляционного напора. Чем он больше, тем выше скорость протекания воды в теплотрассе;
2. Диаметрами труб отопительной разводки. Малые размеры внутреннего сечения трубы будут оказывать большее сопротивление водяному потоку, чем трубы с диаметром побольше. Для однотрубной или двухтрубной самотечных систем под разводку намеренно завышают размеры труб до Д_у 32-40 мм;
3. Материалами изготовления труб контура. У современных полипропиленовых труб сопротивление потоку в несколько раз ниже, чем у поврежденных коррозией и покрытых отложениями стальных трубопроводов;
4. Наличием поворотов в сети теплотрассы. Идеальный вариант – прямой трубопровод;
5. Обилием арматуры, переходников, подпорных шайб. Каждый вентиль снижает величину напора.

Процессы естественной циркуляции весьма инертны и протекают медленно. Время между растопкой котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Монтажные схемы контуров

Схема отопления частного дома с газовым котлом

По способу присоединения радиаторов отопления принято выделять две схемы монтажа контуров отопительных систем: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение обогревающих приборов на подающем контуре. Пройдя от верхней точки сквозь все радиаторы (линия красного цвета), вода возвращается по обратке (линия синего цвета) к котлу.

Однотрубная схема самотечной системы отопления

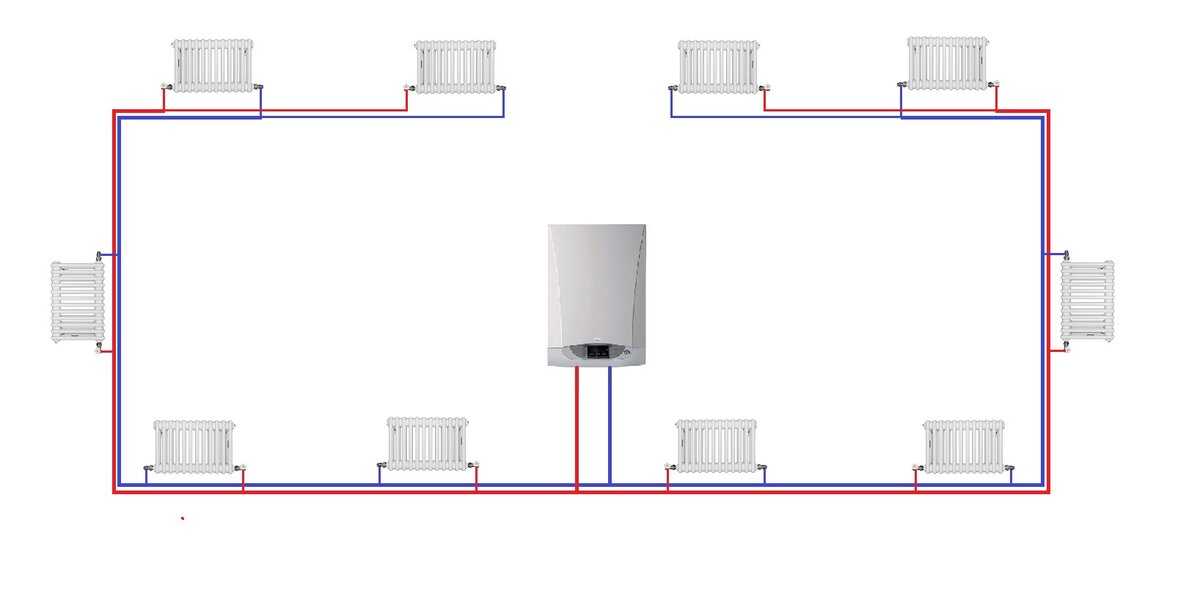

В двухтрубной схеме монтируются два отдельных контура циркуляции. По одному протекает горячий теплоноситель, подводящий тепло к радиаторам, по другому контуру – остывшая вода отправляется от радиаторов к котлу.

На рисунке ниже показана двухтрубная система отопления двухэтажного дома. Раздача теплоносителя (линия красного цвета) по радиаторам начинается с максимальной высоты Н, обеспечивающей требуемый циркуляционный напор. Остывший теплоноситель (линия синего цвета) собирается в обратке и направляется на вход котла.

Двухтрубная схема самотечной системы отопления

Схема циркуляции. Видео

О том, что из себя представляет схема отопления с естественной циркуляцией теплоносителя, можно узнать из видео ниже.

Гравитационные системы обогрева частного дома импонируют своей простотой устройства, легкостью обслуживания и энергонезависимостью. В них отсутствуют насосные агрегаты, своим шумом создающие дискомфорт проживающим, нет вибраций, сопровождающих их работу. Срок безаварийной службы систем с естественной циркуляцией оценивается в полвека, поскольку в них отсутствуют электрические насосы и средства автоматики. В целом самотечные схемы проигрывают принудительным системам отопления по ряду пунктов:

• излишняя инерционность вынуждает ждать несколько часов, пока контур выйдет на требуемый тепловой режим;
• сложность монтажа, вызванная необходимостью точных расчетов уклонов горизонтальных участков теплотрассы;
• отсутствие насоса ограничивает общую протяженность теплотрассы;
• постоянный контроль уровня теплоносителя в расширительном баке.

Наиболее подходящей областью применения системы с естественной циркуляцией являются частные дома невысокой этажности (1-2 этажа), площадью до 100 кв. м и горизонтальным радиусом самотечной цепи не более 30 м.

Размещение оборудования системы отопления с естественной циркуляцией в доме
