Самотечная система отопления: Принцип работы, Плюсы, Минусы, Схемы | 5energy

При строительстве небольших домов, достаточно часто, в проектах изначально закладывают самотечную систему отопления. В первую очередь, связано это с глобальной экономией. Данная система позволяет запустить отопление без использования дополнительного насоса. О преимуществах, недостатках и особенностях данной системы  мы и поговорим в этой статье.

Принцип работы самотечной системы

В основе данной системы стоят законы физики. Ведь давно известно, что нагретое вещество всегда легче холодного. На этом принципе построена вся система отопления.

В котле теплоноситель нагревается до наивысшей температуры. По мере нагревания вода поступает по трубам в радиаторы, передавая свое тепло радиатору, а уже радиатор отдает тепло в помещение.  В процессе остывания, теплоноситель движется по наклоненным трубам, дальше он возвращается в котел. Цикл продолжается непрерывно. Горячий теплоноситель постоянно выдавливает остывший, в следствии чего процесс постоянный.

Что бы все работало как надо, должно соблюдаться несколько условий:

1. Нагревательный элемент котла должен находиться ниже уровня приточной трубы охлажденного теплоносителя, иначе приток будет нарушен и система не сможет функционировать.
2. Разность температур на всходе охлажденного теплоносителя и на выходе должна быть не менее 25 градусов, иначе скорость циркуляции будет слишком низкой.
3. Расстояние от котла до ближайшего радиатора не должно быть слишком большое (до 25 метров), иначе сопротивление материалов, из которого выполнена труба не позволит нормально работать системе.
4. Система должна полностью заполняться теплоносителем. Для этого, рекомендуется установить расширительный бачок.

Пример схемы самотечной системы отопления

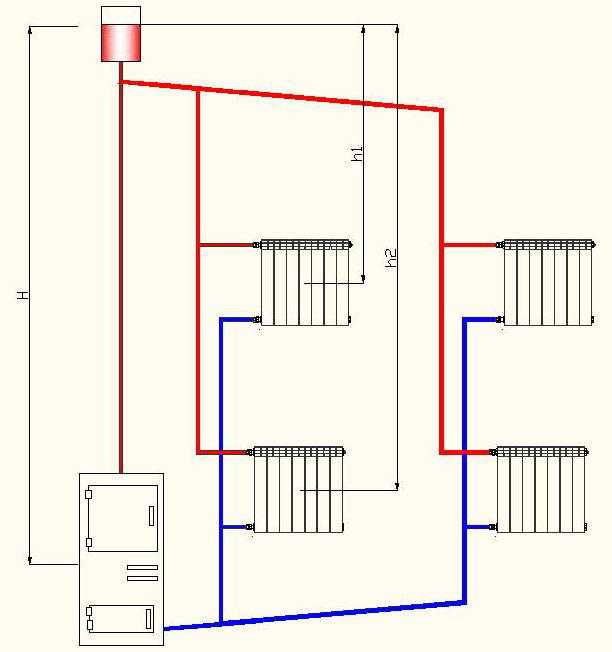

Схема №1

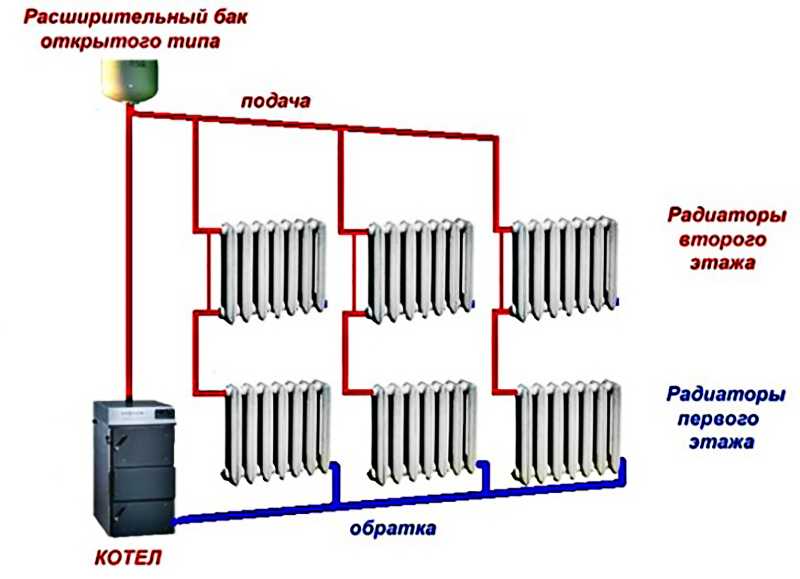

Схема №2

Схема №3

Преимущества самотечной системы отопления:

1. Энергонезависимость. В случае отсутствия электроэнергии, система будет полноценно работать, так как нет необходимости подачи напряжения на насос.
2. Отсутствие вибрации теплоносителя, создаваемой насосом.
3. Простота обслуживания, высокая ремонтопригодность системы, безотказность.
4. Система регулируется сама, в отличие от температуры воздуха в помещении. Если температура низкая – тепло принимается быстрее, в следствии чего ускоряется движение теплоносителя.

Недостатки самотечной системы отопления:

1. Возможность стабильной работы только в небольших домах.
2. Необходимо создавать специальный уклон, для нормальной циркуляции системы.
3. Более высокая вероятность промерзания системы на минимальных режимах работы котла (из-за более низкой скорости прохождения теплоносителя).
4. Необходимость расширительного бачка и постоянного контроля уровня теплоносителя в нем.

Самотечная система отопления хорошо считается с водогрейными котлами на отработанном масле, газовыми, твердотопливными котлами и т.д. Такая система хорошо подойдет тем, у кого есть небольшой одноэтажный дом без планов его достройки и т.

д.

В любом случае, при изменении конструкции сисиемы (при достройке, перестройке, монтажа теплого пола и т.п.) для улучшени циркуляции, в данну систему можно врезать циркуляционный насос и уставовить мембранный расширительный бак.



Открытая и закрытая системы отопления — Дом тепла

Зачастаую наши клиенты интересуются, какую систему отопления им необходимо устанавливать, открытую или закрытую

Сегодня хотелось бы объяснить разницу между ними, и немного разъяснить, какую систему отопления в каких случаях лучше использовать

Давайте начнём с открытой системы отопления

Открытая система отопления — это система отопления не под давлением. То есть, у Вас есть расширительный бак открытого типа. При использовании закрытой системы отопления у Вас используется вакуумный расширительный бак, именуемый экспанзомат, аварийная сборка и обязательно циркуляционный насос.

Давайте рассмотрим особенности открытой системы отопления

Открытая система, в основном, применяется на одноэтажных домах небольшой квадратуры, так как рсширительнвй бак лучше устанавливать сверху на подаче котла.

Открытую систему отопления можно, но нежелательно, использовать без применения циркуляционного насоса. То есть, можно сделать систему отопления, которая будет работать под уклоном (самотёк)

Рассмотрим плюсы и минусы открытой системы отопления

Плюсы:

1. Дешевизна. Вам не надо тратиться на вакуумный расширительный бак, аварийную сборку и может быть циркуляионный насос. Также, Вы можете особо не переживать за качество применяемых при монтаже материалов.

2. Безопасность. Единственное, что может произойти с Вашей системой отопления — это закипание. Но даже в случае закипания, ничего страшщного не прозойдёт. Если у Вас правильно сделана система отопления, в с лучае закипания, котёл просто покипит и остынет. У Вас не произойдёт прорыва в истеме отопления, взрыва котла и прочих неприятных моментов. По нашему опыту, закипание котла приводит максимум к замене термометра и регулятора тяги.

3. Любой котё может быть использован при открытой системе отопления, так как не создаётся большого давления, не столь важно качество и марка используемой при изготовлении стали.

Минусы открытой системы отопления:

1. Неприятный внешний вид. Зачастую расширительный бак открытого типа представялет собой сваренную из металла бочку, что выглядит не очень эстетично.

2. В том случае, если система делается под уклоном, трубы, радиаторы и прочие компоненты системы отопления будут на виду, что выглядит не очень по-современному.

3. Давайте представим, что котёл и расширительный бак расположен вблизи кухни или жилой комнаты. В момент закипания проливается большое количество горячей воды, которая наносит невозвратимый урон сделанному ранее ремонту, а также может нанести вред находящимся вблизи людям.

Закрытая система отопления.

Закрытая система отопления — система, использующаяся под давлением с применением расширительного бака закрытого типа.

Плюсы закрытой системы отопления

1. Коечно же, эстетический вид. Расиширтельный бак может быть установлен в любой точке системы отопления, где это будет уместно по Вашему проекту.

2. Закрытая система отопления может быть использована для любой квадратуры и этажности Вашего дома.

3. Не требуется Вашего постоянного вмшеательства для поддержания расботоспобоности системы отопления.

Минусы закрытой системы:

1. Дороговизна. Во-первых, Вам придётся потратиться на расширительный бак закрытого типа, аварийную сборку, циркуляционный насос и инвертор; во-вторых, необходимо использовать только высококачественные материалы, способные выдерживать большое давление.

2. Очень рекомендуется использовать только заводские котлы, прошедшие все необходимые испытания. Важно также обращать ванимание на максимальное давление.

3. При монтаже закрытой системы отопления лучше привлекать квалифицированные кадры, так как неверный монтаж может сулить Вам крупные проблемы.

4. Безопасность. В том случае, если у Вас не установлен инвертор, либо другой источник бесперебойного питания, Вы не защищены от закипания и, как следствие, прорыва в системе отопления. Нередки случаи взрывов самодельных котлов при использовании закрытой системы отопления.

Подведём итог

Если у Вас небольшой одноэтажный дом до 150-200 квадратных метров, проще всего Вам будет использовать открытую систему отолпения, так как это проще, дешевле и безопаснее.

Если же у Вас дом большой квадртуры и Вы привыкли к эстетическому внешнему виду и комфорту, лучше установить закрытую систему отопления, но соблюсти при этом некоторые правила: установить все требуемые компоненты, использовать высококачественный материал и доверять работу квалифицированным специалистам.

Нужны ли безрезервуарным водонагревателям рециркуляционные насосы?

Безбаковые водонагреватели отлично подходят для домовладельцев, которые хотят приобрести водонагреватель, который прослужит дольше, чем традиционные водонагреватели, будет гораздо более энергоэффективным, требует меньше обслуживания и экономит место в процессе, особенно когда большие объемы горячей воды не нужны. не всегда необходимо.

Несмотря на то, что у них не так много недостатков, общая проблема, с которой сталкиваются домовладельцы с водонагревателями без резервуара, заключается в том, что горячая вода нагревается, а затем достигает крана. Пока вы ждете, пока вода нагреется, деньги уходят в канализацию в виде холодной воды.

К счастью, есть решение: добавить рециркуляционный насос! Команда компании Mr. Rooter Plumbing of Wilmington and Brunswick County обладает многолетним опытом в области сантехники, чтобы понять, как рециркуляционный насос может принести пользу водонагревателю и горячему водоснабжению в вашем доме. Мы также обсудим, что еще следует учитывать при установке рециркуляционного насоса.

Основное назначение рециркуляционного насоса для горячей воды — обеспечить постоянную доступность горячей воды, где бы и когда бы вы ни нуждались в ней из вашего дома. Он обеспечивает ваш дом мгновенной подачей горячей воды, которой славятся традиционные водонагреватели, сохраняя при этом все преимущества безбакового водонагревателя.

Поставляются ли безрезервуарные водонагреватели с рециркуляционными насосами?

Некоторые модели безрезервуарных водонагревателей поставляются с рециркуляционным насосом, в то время как другие не поставляются, в основном для снижения стоимости безрезервуарных водонагревателей для потребителей. Хотя они будут работать без него, всегда рекомендуется сначала приобрести безбаковый водонагреватель со встроенным рециркуляционным насосом.

Если у вас уже есть проточный водонагреватель без насоса, установленного в вашем доме, вы можете изучить варианты, чтобы добавить его в вашу систему задним числом вместо покупки совершенно нового водонагревателя.

Полная система рециркуляционных насосов и система рециркуляционных насосов Comfort

Существует два различных способа установки рециркуляционных труб: Необходимо создать «контур горячей воды», гарантирующий, что вода не осядет и не остынет в ваших трубах, а вместо этого рециркулирует, готовая к следующему открытию крана. Из-за количества труб, которые необходимо установить, это может быть лучшим вариантом для новых строительных проектов!

Система комфорта рециркуляционного насоса – Благодаря системе комфорта это экономичное решение легко устанавливается внутри насоса без необходимости в дополнительных трубопроводах. Он использует существующую линию холодной воды и дает вашему водонагревателю возможность отправлять воду обратно, предотвращая ее охлаждение и трату впустую при следующем использовании вашей системы. В конце концов, это ускоряет весь процесс.

Практический результат: обязательно наличие циркуляционных насосов

В обычных домах используется односторонний водопровод, но добавление циркуляционного насоса может помочь вам получить несколько преимуществ:

Быстрее получать горячую воду

Если ваша кухонная раковина или душ находятся далеко от водонагревателя, вы потратите еще больше время ожидания выхода горячей воды. Когда у вас установлен рециркуляционный насос, вы заметите, что горячая вода быстрее нагревается и поступает к вам быстрее, что, по нашему мнению, является беспроигрышным вариантом!

Предотвращение потерь воды

На протяжении многих лет безрезервуарные водонагреватели стали отличным выбором для домохозяйств, стремящихся снизить потребление энергии. С помощью рециркуляционного насоса водонагревателя ваша семья также может предотвратить потери воды, сократив более 30 галлонов воды, которые тратятся впустую каждый день, просто ожидая, пока горячая вода достигнет вашего крана.

Сэкономьте деньги

Даже если ваш насос будет установлен профессиональным сантехником из Уилмингтона, вы сможете быстро вернуть свои деньги за счет снижения затрат на воду, энергию и воду. Домовладельцы экономят от 50 до 100 долларов в год, что позволяет среднему домовладельцу окупить свои первоначальные инвестиции всего за пару лет!

Закажите услуги по установке рециркуляционного насоса водонагревателя

Если вы думаете о добавлении регулирующего насоса к водопроводной системе и водонагревателю вашего дома, важно обратиться к профессионалу за помощью, чтобы убедиться, что установка выполнена правильно. Если все сделано неправильно, может потребоваться ремонт, который обойдется вам дополнительно, плюс вы можете столкнуться с повреждением водой, что никогда не бывает весело.

Компания Mr. Rooter Plumbing of Wilmington and Brunswick County обладает многолетним опытом работы на местах и ​​использует национальные процессы для осмотра системы горячего водоснабжения вашего дома и предоставления необходимых рекомендаций по выбору безбакового водонагревателя или рециркуляционного насоса, который лучше всего подходит для вашего дома. Мы подкрепим установку нашей гарантией качества изготовления, обеспечив вам уверенность в том, что ваш новый рециркуляционный насос будет служить вашему помещению долгие годы.

Хотите узнать больше об услугах по обслуживанию безрезервуарных водонагревателей? Готовы запланировать установку рециркуляционного насоса? Мистер Рутер Сантехник из Уилмингтона и округа Брансуик уже здесь – свяжитесь с нашей командой сегодня!

Категории:

• Сантехнические наконечники

Описание насосов центрального отопления

– Блог Мистера Центрального Отопления

Когда дело доходит до системы центрального отопления в доме, было бы неплохо понять, как работают различные компоненты этой системы и что они делают. Основная причина этого заключается в том, что в случае возникновения неисправности вы можете быстро определить, какая область системы центрального отопления повреждена, и действовать соответствующим образом. Некоторые проблемы с системой центрального отопления очень легко решить, в то время как другие проблемы требуют профессионального вмешательства.

О насосе центрального отопления

Одним из компонентов системы центрального отопления, который большинство пользователей считает само собой разумеющимся, пока он не перестанет работать, является насос центрального отопления. Этот насос представляет собой устройство, которое используется для перекачивания или перемещения горячей воды в системе центрального отопления и через радиаторы. Другое название насоса центрального отопления – циркуляционный насос. С точки зрения того, где найти насос в вашем доме, насос центрального отопления обычно, но не всегда, расположен рядом с котлом или в сушильном шкафу. Тепло, которое производит система центрального отопления, вырабатывается из горячей воды внутри котла, а затем, в свою очередь, расходуется через радиаторы по всему дому. Чтобы это работало, свежая горячая вода должна двигаться по системе, так как по мере того, как радиаторы нагревают помещение, тепло используется, а вода остывает. Эту более холодную воду необходимо вернуть в котел, чтобы снова нагреть и запустить процесс. Устройством, которое заставляет воду двигаться по системе, является насос центрального отопления. Без насоса центрального отопления в системе свежая горячая вода не поступала бы в радиаторы для обогрева помещения. Это означает, что насос центрального отопления является составной частью системы центрального отопления.

Типы насосов центрального отопления

Существует несколько различных типов тепловых насосов. Это двухскоростные, трехскоростные или более современные высокоэффективные насосы, которые автоматически регулируют скорость насоса в соответствии с потребностью. Для большинства людей, которые долгое время не меняли свой насос центрального отопления, скорее всего, у них будет трехскоростной насос системы. Законодательство ЕС было введено еще в 2013 году для регулирования количества энергии, используемой тепловыми насосами, и теперь современные установки, вероятно, будут использовать насосы с электронным управлением, где это необходимо. В традиционном двух- или трехскоростном насосе сам насос центрального отопления может состоять из нескольких компонентов. Эти насосы будут иметь электрическое подключение к электросети дома, так как им необходимо электричество для работы. У них будет впускной клапан для воды или труба для входа воды в насос, а также выпускной клапан для воды, через который вода будет выходить из насоса. В дополнение к этому на помпе есть два пользовательских элемента управления, которые редко используются. Первый — это элемент управления регулировкой давления насоса, а второй — винт для выпуска воздуха из насоса. Для более современных систем управление регулировкой давления насоса осуществляется с помощью электрической цепи и не может регулироваться пользователем.

Эти элементы управления позволяют пользователю удалить воздух из системы, если воздух попадает в насос, или отрегулировать давление воды, создаваемое насосом.

Проблемы с насосами центрального отопления

Как правило, насос центрального отопления будет работать тихо и правильно без особого вмешательства пользователя, за исключением ежегодной проверки специалистом по центральному отоплению. Однако, как и во всех устройствах с движущимися компонентами, со временем могут возникать неисправности. Если ваш котел работает и греет, но в радиаторы не поступает горячая вода, то одно из объяснений – неправильно работает насос ЦО.

Насос работает?

Чтобы узнать, работает ли насос системы отопления, он должен немного вибрировать. Насосы могут быть теплыми на ощупь, но не слишком горячими, так как это свидетельствует либо о неисправности, либо о том, что они работают слишком интенсивно.

Если насос не вибрирует (и вы не получаете тепло от радиаторов), это означает, что возникла проблема. Это может быть отсутствие электропитания насоса или даже заклинивший клапан, который перестал пропускать воду. Аккуратное постукивание по насосу может освободить застрявший клапан, но в этом случае обслуживание должно быть на первом месте в списке дел, поскольку проблема обычно возникает снова после ее начала. Что касается отсутствия электроэнергии, первым компонентом, который необходимо проверить, является предохранитель цепи, так как он может выйти из строя и его можно очень просто исправить. Иногда грязь и копоть в системе центрального отопления также могут привести к неправильной работе насоса. Это относительно простое решение для инженера по центральному отоплению, который может промыть систему. Как правило, симптомы могут включать в себя радиаторы, которые вообще не нагреваются или не нагреваются так, как когда-то.

Шум от насоса системы отопления

Если из насоса исходит странный шум, это обычно может быть вызвано рядом различных проблем. На старом насосе подшипники и двигатель могут изнашиваться, это может указывать на скрежещущие шумы, исходящие от насоса, поскольку при нормальной работе насос должен работать относительно тихо. Гудение или другие странные звуки, издаваемые насосом, могут быть вызваны воздушной пробкой. Что касается странных звуков, исходящих от насоса, то первое, что нужно проверить, это воздушная пробка, поскольку это просто устраняется путем прокачки насоса путем осторожного открытия стравливающего винта для выпуска воздуха. Поскольку в насосе есть горячая вода, вы должны учитывать разлив, помнить и планировать соответствующим образом при выполнении этой задачи. Другие проблемы с шумом могут быть вызваны просто установкой и окружающими материалами, к которым крепится насос. В этом случае можно внести коррективы в установку. Если

радиаторы

в системе не все нагреваются, тогда может потребоваться регулировка расхода на старых насосах центрального отопления с ручной регулировкой. Тем не менее, как правило, эта настройка выполняется при установке, и если насос работал нормально и вдруг начал работать менее эффективно, хотя есть соблазн увеличить настройку, это может быть не лучшим способом действий, поскольку он будет потреблять больше энергии. электричество и эффективность будут потеряны. Это также может указывать на возможную неисправность самого насоса. Как правило, в таких случаях лучше вызвать специалиста по центральному отоплению для проверки целостности системы. Наконец, если насос центрального отопления негерметичен, возможно, вибрации ослабили соединения труб или вышли из строя уплотнения. Опять же, это относительно простое исправление, но с ним следует разобраться немедленно, поскольку утечка воды может быть как опасной (поскольку электрические компоненты, как правило, находятся рядом), так и причинить большой ущерб окружающим областям из-за попадания воды. В этом случае один из вариантов — обратиться к сантехнику — у нас есть список рекомендуемых на https://www.
