Смеситель для отопления: Штоковые, трех- и четырехходовые краны-смесители

Штоковые, трех- и четырехходовые краны-смесители

Современные тенденции развития систем отопления все более склоняются к низкотемпературным напольным и радиаторным системам, при которых температура подачи теплоносителя значительно ниже температуры, выдаваемой котлом. Как же добиться гибкого регулирования температуры теплоносителя в условиях постоянно меняющейся уличной температуры?

Для низкотемпературных систем отопления и системы «теплый пол» нужно принимать такие технические решения, в которых в трубу подачи подмешивается охлажденная вода из обратки. Этот процесс называется качественным регулированием системы отопления, то есть регулирование, при котором расход теплоносителя остается прежним, а температура его меняется в нужную нам сторону и при этом мы никоим образом не вмешиваемся в работу котла и его циркуляционного насоса. Количественное регулирование системы отопления отличается от качественного тем, что при нем температура теплоносителя не меняется, а меняется его расход, то есть на трубе попросту устанавливается вентиль, закрытие которого увеличивает гидравлическое сопротивление и циркуляция притормаживается либо совсем останавливается, уменьшается соответственно и расход теплоносителя через отопительные приборы.

Качественное регулирование производят с помощью трехходового крана и байпаса или четырехходового крана, расположенных непосредственно перед кольцом низкотемпературного отопления (рис. 26).

Рис. 26. Принципиальная схема качественной регулировки температуры теплоносителя

Поворот рукояти трехходового крана в определенное положение открывает байпас, и циркуляционный насос втягивает охлажденную воду из обратки в подачу, где происходит смешивание с горячей водой подачи. Таким образом, температуру подачи теплоносителя можно отрегулировать до нужного значения. Трехходовой кран может работать очень гибко, он «умеет» перекрывать байпас или трубы подачи либо работать на смешивание обратной охлажденной воды с горячей водой подачи. Другими словами, если трехходовой кран закрывает байпас, то горячая вода подачи полностью попадает в кольцо отопления, если кран закрывает подачу, то кольцо отопления работает «на себя», теплоноситель будет крутиться в нем через байпас, пока не остынет, если кран открыт в промежуточном положении, то охлажденная вода через байпас попадает в кран и смешивается с водой подачи, далее в отопительный контур она попадает нужной нам температуры. Трехходовой кран, устанавливаемый для регулирования температуры теплоносителя, в данном случае, называют трехходовым смесителем (рис. 27). Температуру подачи горячей воды в систему отопления можно отрегулировать вручную по шкале на смесителе или с помощью датчика температуры и электрического сервопривода.

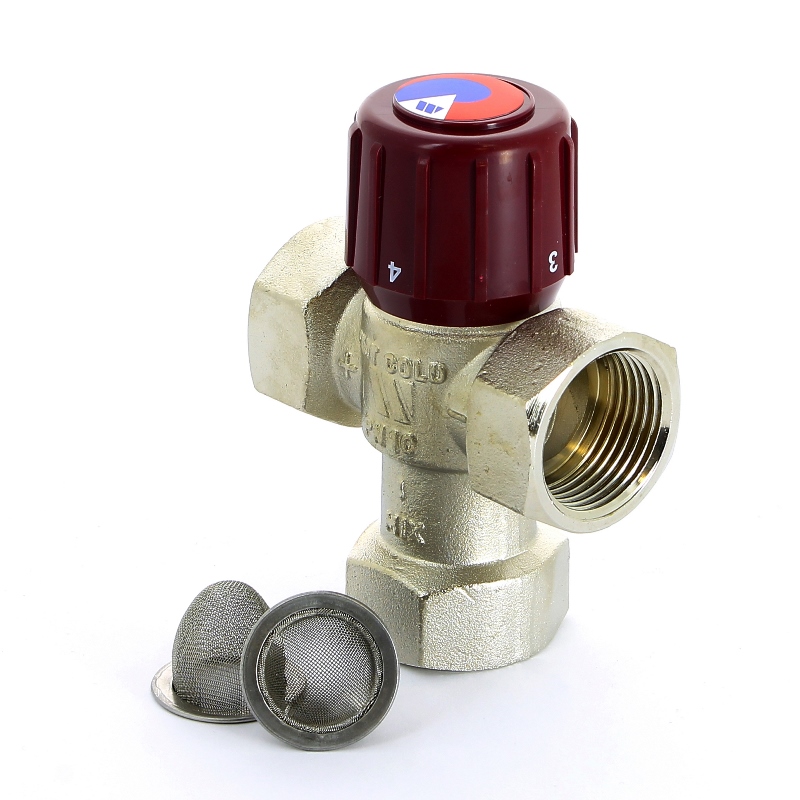

Рис. 27. Трехходовые смесители

Применение четырехходовых кранов позволяет обойтись без трубы байпаса, но в работе эти краны различаются: одни, например, с Х-образными заслонками, могут только закрывать и открывать подачу и обратку, но не умеют смешивать воду, другие, например, с роторными заслонками, воду смешивают. При применении кранов с Х-образными заслонками горячая вода попадает в кольцо отопления и кран закрывается, а насос гоняет теплоноситель по внутреннему кольцу, как только теплоноситель остывает, кран открывается и во внутреннее кольцо из котла попадает новая порция горячей воды, а охлажденная сбрасывается в обратку. Четырехходовой кран такой конструкции делит каждый контур на две части, его работа напоминает регулировку температуры теплоносителя включением-выключением циркуляционного насоса. Но в отличие от насосной регуляции (включения и выключения насоса), регулирование здесь происходит в более мягком режиме, так как насос не выключается и циркуляция теплоносителя не останавливается. Разумеется, что применение четырехходовых кранов с Х-образными заслонками возможно только в автоматическом режиме, поскольку ручной поворот крана при каждом остывании теплоносителя во внутреннем контуре просто невозможен.

Рис. 28. Четырехходовые роторные смесители

Четырехходовые смесители с роторными заслонками (и некоторыми другими) обеспечивают постоянный и одинаковый расход горячего и охлажденного теплоносителя и при этом позволяют устанавливать желаемую температуру теплоносителя как в ручном, так и в автоматическом режиме (рис. 28). Такая система отопления не нуждается в применении дифференциального байпаса, смеситель автоматически пропускает требуемое количество воды, иначе говоря, суммарное количество воды, поступающей в систему отопления, и воды, протекающей обратно, будет постоянным. Представленная система регулирования является одной из самых простых: в зависимости от положения клапана четырехходовой смеситель пропускает определенное количество воды, поступающей от котла в первичный контур; ровно столько же теплоносителя вытесняется в обратную магистраль.

Рис. 29. Пример решения узла подключения «теплых полов» и работы штокового смесителя

Обычно системы низкотемпературного отопления снабжаются автоматическими контроллерами, измеряющими температуру теплоносителя или температуру воздуха отапливаемого помещения, и отдающими команды на электрические сервоприводы, которые «крутят» вентили трех- или четырехходовых смесителей. Кроме смесителей «на поворотных заслонках» существует и другая управляющая арматура, основанная на штоковых (рис. 29) трех- и четырехходовых вентилях. Регулирование (закрытие и открытие каналов смесителя) происходит благодаря опусканию и подниманию штока с конусной заслонкой. Управляется смеситель датчиком, основанным на термическом расширении некоторых материалов, например, парафина. Капсула с парафином помещается на трубу системы отопления, парафин при нагревании от трубы расширяется и замыкает или размыкает контакты термопары, то есть капсула работает как выключатель, который передает импульс на сервопривод, передвигающий шток трех- или четырехходового смесителя. Потом температура в трубе отопления снижается, парафин уменьшается в объеме и размыкает контакты — шток смесителя занимает прежнее положение.

Рис. 30. Пример системы отопления, выполненной по классической схеме

1. Котел
2. Горелка
3. Система регулирования
4. Датчик наружной температуры

5  Блок дистанционного управления с датчиком комнатной температуры
6. Датчик температуры теплоносителя в подаче после трехходового смесителя
7. Предохранительный клапан
8. Манометр

9. Термостатический вентиль
10. Радиатор
11. «Теплый пол»
12. Трехходовой смесительный вентиль
13. Циркуляционный насос
14. Расширительный бак
15. Автоматический воздухоотводчик
16. Запорный вентиль
17. Дымоход
18. Вентиляция котельной

Таким образом, система отопления с низкотемпературным контуром «теплых полов» и радиаторным высокотемпературным контуром может выглядеть следующим образом (рис. 30). Теплоноситель, нагреваясь в котле, поступает в коллектор горячей воды, откуда он распределятся по двум разводящим стоякам: радиаторного отопления и «теплых полов». Радиаторные стояки доставляют воду к отопительным приборам, где она охлаждается и поступает в коллектор охлажденной воды соединенный с трубой обратки котла. Теплоноситель побуждаемый циркуляционным насосом, постоянно циркулирует, в этом контуре и через котел. В отопительном контуре «теплых полов» происходит несколько иное движение теплоносителя. Циркуляционный насос закачивает теплоноситель из коллектора подачи не постоянно, а периодически, по мере того, как трехходовой смеситель открывает подачу. Все остальное время насос «крутит» по кольцу «теплых полов» собственную охлажденную воду. Здесь необходимо заметить, что при ручной регулировке трехходового смесителя насос будет постоянно подмешивать воду из коллектора подачи, а при регулировании смесителя автоматикой возможны два варианта работы: с полным отключением «теплых полов» от котла и с подмешиванием горячей воды. Дело в том, что производителями трехходовых смесителей выпускаются два варианта этих вентилей, в большинстве случаев, трехходовые смесители настраиваются таким образом, что ручное закрытие вентиля, показывающее на шкале прибора «подача горячей воды закрыта», на самом деле горячую воду полностью не закрывает, а оставляет чуть-чуть приоткрытой. Это так называемая защита «от дурака». Например, смонтировав систему радиаторного отопления с ошибкой, пользователь полностью перекрывает подачу в систему отопления «теплых полов», а котел в это время работает и нагревает воду, выталкивая ее в систему. И куда ей течь, если трехходовой вентиль закрыт? В системе создается избыточное давление и перегрев теплоносителя — возможен разрыв теплообменника котла или трубопровода. Трехходовой смеситель, имеющий маленькое отверстие, при, казалось бы, полном закрытии подачи, позволяет не останавливать циркуляцию и пропускать теплоноситель по низкотемпературному контуру отопления.

Источник: «Отопление дома. Расчет и монтаж систем » 2011. Савельев А.А.

Выбираем смеситель для ванной с душем

Сейчас большая часть смесителей для ванной комнаты выпускаются сразу с отводом для душа. В таком виде смесителя обязательно должен присутствовать кран, который позволяет переключать режим работы с обыкновенного крана на душ. Существует несколько видов таких смесителей, которые мы рассмотрим ниже.

Вентильные смесители

Обычно они похожи на те, которые устанавливают на умывальник. В данном случае предусмотрено два вентиля, которые размещены по бокам крана, а также полноценная основа для смесителя. Такие конструкции могут различаться по механизму переключения воды с крана на душ, а также в обратном порядке. Данный тип подразделяется на следующие виды:

  • С эксцентриковым механизмом;
  • Картридждные;
  • Шаровые механизмы переключения.

Чаще всего в магазинах можно встретить именно модели с эксцентриковым механизмом. В них имеется отдельная ручка, которая и переключает подачу воды между двумя элементами общей конструкции. Внутри корпуса установлен шток, который держит на разных концах пробки-прокладки. Поворот этого рычага перекрывает одно из двух отверстий подачи воды. Здесь есть значительный минус – резиновые прокладки со временем могут изнашиваться, но замена производится достаточно просто. А вот если из строя выйдет другой элемент, то будет сложно найти замену детали.

Картриджный механизм напоминает подобные смесители для умывальника. Но при этом они обладают достаточно компактным размером. Здесь используется похожий механизм переключения: керамические пластины поворачиваются и закрывают подачу воды в одном из направлений. Такие изделия служат намного дольше, да и в случае неполадок отремонтировать их будет намного проще. Обычно требуется заменить именно картридж.

Шаровой механизм подразумевает размещение специального латунного шара, в котором присутствуют перпендикулярные отверстия. Пользователь поворачивает кран, и шар фиксируется в конкретном положении – в результате один из потоков воды блокируется. Из всех видов смесителей эти модели служат намного дольше аналогов. Единственный минус данного механизма – это невозможность ремонта. Если деталь выйдет из строя, то придется покупать новый смеситель.

Однорычажный вариант смесителя

Это еще одна популярная модель таких смесителей для ванны. Наличие душа в этом случае также не отличает общую конструкцию этой модели от других. Обычно разница в этих двух вариантах – это литый корпус в моделях с душем. Внутри этой категории также есть свое подразделение по методу переключения воды между душем и краном. Здесь приводится та же классификация, как и в рассмотренных ранее вентильных моделях.

Другие классификации смесителей

Обычно в магазинах применяют подразделение на группы, которые были рассмотрены в параграфе выше, однако есть и другие признаки, по которым можно разделить все смесители. Рассмотрим подробнее некоторые из них.

Во-первых, они могут подразделяться в зависимости от места установки:

  • Встраиваемые смесители – в этом случае не будет видно инженерных коммуникаций, а на виду останутся только нужные части;
  • Центральные;
  • Настенные.

Во-вторых, все смесители могут различаться в зависимости от формы излива. Обычно по этому критерию их делят на короткие, длинные и глубокие. В первом случае смеситель по длине не превышает 15-18 см. Их чаще всего применяют для установки в умывальниках, а в некоторых случаях они подходят и для душевых конструкций. Длинные краны обычно больше 20 см. Этот вид используется, когда владельцы решили установить один смеситель для раковины и ванной: можно поворачивать его в разные стороны для подачи воды. Достаточно похожи по форме на эти модели и глубокие смесители, однако в этом случае к конструкции дополнительно монтируется гибкий шланг, который в длину может достигать 70 см. При изготовлении смесителей могут быть использованы разные виды материалов, от которых зависит прочность и внешний вид изделий.

Чаще всего для смесителей выбирают латунь, бронзу, керамику и нержавеющую сталь.

Самый продолжительный срок жизни у смесителей, которые изготовлены из латуни и бронзы. Но здесь нужно быть готовым к тому, что такие краны будут стоить достаточно дорого. Чтобы защитить смеситель от коррозии, такие конструкции дополнительно покрывают никелем или хромом. Сулимин– это один из самых дешевых и низкокачественных материалов, поэтому не стоит приобретать такие конструкции. Такой смеситель не прослужит более 2 лет. Лучше выбрать латунь или в крайнем случае нержавеющую сталь, срок службы которой намного меньше, но она и стоит дешевле. В более дорогой сегмент входят и керамические изделия, которые обладают стильным и уникальным дизайном. Однако с ними нужно быть аккуратнее, поскольку такие смесители подвержены повреждениям.

Как выбрать правильный смеситель с душем?

Мы рассмотрели основные типы смесителей с душем, которые есть сейчас на рынке. Однако в таком разнообразии будет тяжело определиться с моделью, которая подойдет именно вам. Необходимо проанализировать все характеристики смесителей. Чтобы сделать окончательный выбор.

Если вы рассчитываете на средний бюджет, то лучше выбрать однорычажный тип смесителя. Это качественная модель, которая стоит не слишком дорого. Если же говорить о механизме переключения, то чаще всего специалисты рекомендуют выбирать картриджный встроенный тип. Эксцентрические переключатели уже морально устарели и не соответствуют современным требованиям, да и срок службы у них относительно небольшой.

Хотите создать уникальный и неповторимый дизайн ванной комнаты, тогда подойдут более современные модели со встроенным типом крепления, а также необычных конструкций (например, программируемые или термостатные). Лучше выбирать смесители от производителей, которых вы хорошо знаете, а также обратите внимание на металл, из которого изготовлена конструкция.
