Технология сборки смесительного узла для теплого пола своими руками – выбор и настройка системы

Содержание

• 1 Для чего необходим термосмеситель?
• 2 Как работает смесительный узел?
• 3 Как настроить узел подмеса?
• 4 Смесительные узлы valtec

Многие сегодня устанавливают систему пол с подогревом в виде добавочного обогревания. В жилых площадях, в основном, она электрическая, а для приватных загородных домов более удачна установка гидравлического пола.

Для выравнивания температуры, подаваемого на вход горячего теплового носителя требуется установка добавочного компонента, которым считается смесительный узел для пола с подогревом.

Для чего необходим термосмеситель?

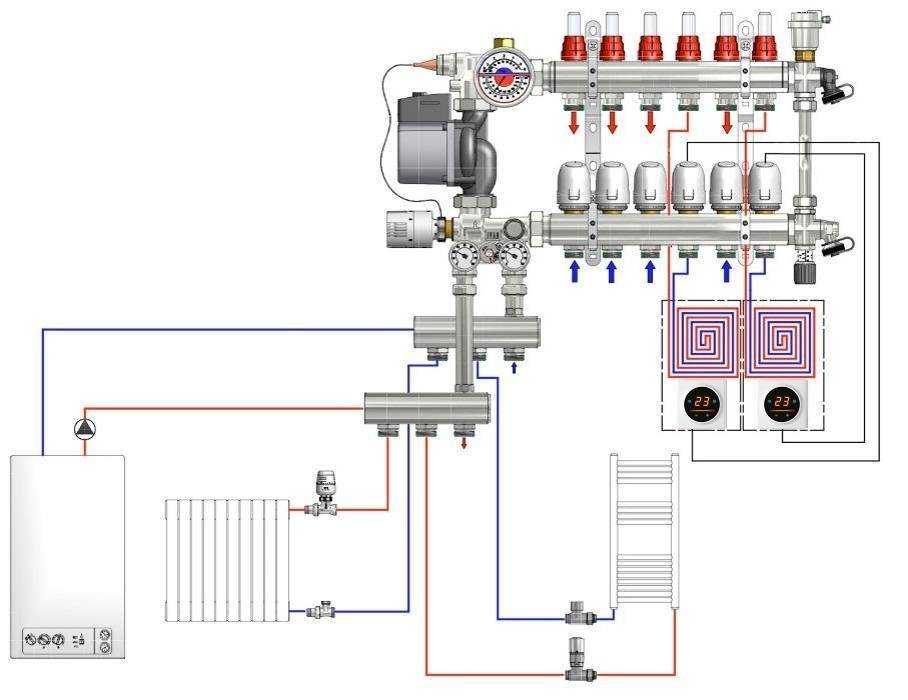

Схема комбинированной системы для отопления приватизированного дома состоит из:

1. Котла нагрева;
2. Коллекторного узла;
3. Контуров полов с подогревом;
4. Контура отопительных приборов.

Температура воды, нагреваемой котлом, равняется 75-95 °С, тогда как санитарные нормативы устанавливают признак в 31°С, как предельная оптимальная температура напольные поверхности, для хождения по нему без обуви. Благодаря этому прямое водоподача в напольные контуры непозволительно. Эта задача решается путем монтажного процесса узла подмеса.

Следует принять во внимание вид покрытия для пола и стяжечную. Температура воды в трубах должна составлять 35-55°С.

Термосмеситель служит для смешивания горячей и уже охлажденной воды из системы водяного отопления пола. Вследствии этого отопительная схема функционирует без отклонений.

Рабочий принцип системы

Смесительный узел для пола с подогревом стоит устанавливать, если водогрейный котел выдаёт большую температуру воды, которая применяется для бытовых потребностей и отопительных радиаторов.

Как работает

смесительный узел?

Горячий теплового носителя перед раздачей в коллекторе проникает в систему смешивания, где терморегулятор меряет его температуру. Если признак больше возможный, то клапан для предохранения открывается и мешает горячую и холодную воду. При достижении жидкостью температуры необходимого значения, клапан прекращает подачу горячей воды.

В основном, смесительный узел не только обеспечивает удобный режим температур, но и служит для поднятия уровня давления в контуре, что делает лучше циркуляцию теплового носителя. Схема смесительного узла включает:

• Клапан для предохранения;
• Насос циркуляционный;
• Циркуляционный насос;
• Расширения воздуха;
• Клапаны для стабильного функционирования контуров (отсекающий, дренажный).

Схема узла подмеса как правило имеет разную конструкцию. Очень популярны схемы с 2-ух- и трехходовыми клапанами.

Схема с двухходовым клапаном

На клапан с 2-мя ходами (питающий) монтируется терморегулятор, оборудованный ИК-датчиком, который меряет температуру жидкости, поступающей в полы с подогревом. Вода в системе подмеса двигается по кругу, а головка предохранителя изменяет клапан, открывающий или закрывающий проход горячей воде. Так выполняется процесс смешивания жидкостей различной температуры.

Трехходовой клапан неприменим для отапливания территории более 200 м2.

Трехходовой клапан в схеме подмеса

Трехходовой клапан – универсальное оборудование. Он исполняет функции и пропускного клапана, и циркуляционного насоса. Его характерность в том, что горячая вода мешается с обраткой в середине корпуса. Данный тип узла оборудуется сервоприводами, терморегуляторами, а еще погодозависимыми контроллерами. Последние способны выверять температуру на улице с периодичностью 20 секунд. Если температура воды, которая поступает в систему полов с подогревом, не отвечает необходимой, клапан автоматично поворачивается на 45° в какую-то определенную сторону.

Трехходовая конструкция, однако, несовершенна и имеет собственные недостатки:

1. Наличие лишнего давления;
2. Возможность впуска горячей воды;
3. Высокая пропускная способность, приводящая к существенным колебаниям температуры теплового носителя.

Сильные перепады давления и температуры приводят к разрыву труб полов с подогревом.

Как настроить

узел подмеса?

Присоединить аппараты подмеса очень легко, благодаря этому монтаж вполне осуществим собственными руками при существовании инструкции. Первое, что необходимо выполнить, подобрать место для смесительного узла.

Группа подмеса устанавливается до контуров системы пол с подогревом в ящике для коллекторов, в бойлерной или конкретно в помещении.

Если части гидравлического пола соединяются при помощи эластичных труб, то узел смешивания жестко фиксируется на поверхности стены. К деталям смесительного узла нужно гарантировать свободный доступ.

Ящик для коллекторов и его оборудование

Обязательно следует учесть вид материала, из которого сделаны трубы. Они обязаны держать температуру входящего теплового носителя. Если применяется водно-гликолевый раствор, жестяные трубы не подойдут.

Нельзя допустить, чтобы жидкость попадала на части системы подмеса, которые находятся под напряжением.

После монтажных работ система смешивания подсоединяется к трубам подачи теплового носителя и обратки и ставятся датчики давления, температуры и расхода. Такие элементы либо идут в комплектации узла, либо собираются без посторонней помощи. Потом термосмеситель совмещается с патрубками отводов нагревательного контура.

Схема подсоединения узла подмеса

Прежде чем присоединить насос циркуляционный, необходимо выполнить заземление. Хорошие параметры потери давления обеспечиваются при помощи балансировочного клапана на байпасе. При всем этом берутся во внимание потери в шаровом клапане.

Если система обогрева однотрубная, циркуляционный насос постоянно должен находиться в положении открыто. Тогда горячая вода частями будет идти к отопительным приборам. При двухтрубной схеме циркуляционный насос закрыт. Когда вся система собрана, она подсоединяется с помощью соединителей к контурам.

Смесительные узлы valtec

Смесительный узел для пола с подогревом valtec (италия) благодаря фурнитуре и автоматике идеально входит в «умный дом». В отличии от остальных моделей валтек изменяет температуру теплового носителя до шестидесяти градусов цельсия. Уровень возможного давления – 10 бар.

Valtec combimix собой представляет коллекторный блок, в который входят терморегулирующая головка и отдельный погружной термодатчик. Более того, в комплект входят:

• Расходомеры;
• Автоматизированные воздухоотводы;
• Клапаны отладки водонагрева;
• Водоотвод.

Комплектация valtec combimix

Термосмеситель повышает скорость оборота воды в трубах пола и понижает температуру до поставленного значения. Система combi запланирована на нагрузку тепла до 20 квт.

Смесительный узел для пола с подогревом valtec создает роль смешивания горячей воды из водогрейного котла с холодной из контуров подогрева полов. Перемещение жидкости выполняется при помощи циркулярного насоса. Подающий коллектор принимает воду из узла, которая после протекает по контурам системы отопления пола. Температура теплового носителя понижается, обогревая помещение, а после вода идет назад опять в коллектор. Прохладная жидкость проходит из трубы обратной линии через узел, после этого цикл начинается по новому.

При входе узла размещен клапан с термоголовкой, который служит для установки режима температур. Перед коллектором подачи размещается наружный термодатчик. Степень подогрева воды настраевается собственными руками по шкале термические. Если параметры становятся больше, клапан автоматично закрывается, и горячая вода не поступает в

узел. Если жидкость остыла, клапан открывает путь к горячему тепловому носителю. Подобным образом, на выходе из блока снабжается систематическая температура.

Узел подмеса применяется не только в системе теплого гидравлического пола, но и для подогрева открытых площадей, стен, тепличного грунта.

Глубокоуважаемый читатель, оставь собственное мнение о публикации в комментариях и поделись собственным опытом и секретами монтажного процесса смесительных узлов для полов с подогревом.

назначение, устройство регулировка и подключение + монтаж группы подмеса своими руками

Автор: Компания FULLSAR HOUSE

Смесительный узел системы отопления необходим для создания независимого контура отопления, в котором температура теплоносителя будет ниже, чем внутри основного контура оборудования. Для обеспечения такого эффекта применяют рециркуляцию воды или антифриз.

Другими словами теплоноситель будет перемещаться по трубам под давлением циркуляционного насоса по полости низкотемпературного контура до того момента, пока не будет охлажден до критически низкого показателя температуры. После этого в него будет подмешиваться более горячая жидкость.

• Область применения смесительного узла

• Когда не нужен смесительный узел

• Как сэкономить на обустройстве смесительного узла

• Комплектация

• Принцип действия

• Ряд опциональных элементов

• Фото смесительных узлов для отопления

Область применения смесительного узла

Насосно-смесительный узел отопления необходим в следующих ситуациях.

• Во время подключения водяного пола к центральному отоплению. Температура воды в течение большей части отопительного сезона будет намного выше, чем предельно допустимое значение, установленное для внутрипольного обогрева +40-45С, а при наступлении холодов может подниматься до +90-95С.
• Стоит заметить, что теплый пол минимально влияет на температуру рядом расположенных батарей. Суть этого эффекта состоит в том, что в стояк возвращается небольшое количество отработанного теплоносителя, а другая его часть направляется на рециркуляцию.

При применении котла, который не может функционировать с обраткой, внутри которой температура теплоносителя будет меньше, чем +55-60С. Чаще всего это котельные установки: твердотопливные, традиционные газовые.

Когда теплообменник охлаждается до +55С на нем начинает происходить конденсация продуктов сгорания, содержащая ряд опасных для металла кислот. Конденсация газовых котлов является приятным исключением. Они могут работать при теплоносителе с температурой от +30С.

Если необходимо установить два отопительных контура и у них должна быть разная температура. Как правило, это теплый пол, конвекционное отопление при помощи радиаторов или посредством других настенных отопительных приборов.

Когда не нужен смесительный узел

Схема смесительного узла отопления не потребуется в следующих случаях.

1. Все контуры содержат одинаковую температуру. В этой ситуации каждый отопительный прибор, подключенный к системе, может быть разного типа, например, в виде радиаторов, конвекторов. При этом они будут идеально работать при температуре, типичной для теплого пола в размере +40С. Слабый нагрев будет компенсирован большими параметрами батарей.
2. Источник тепла обеспечивает необходимую температуру теплоносителя на выходе. Помимо конденсационных газовых котлов, это могут выполнять все электрические котельные устройства и тепловые насосы.

Как сэкономить на обустройстве смесительного узла

Опытные мастера знают ряд хитростей, позволяющих исключить покупку смесительного узла. Для этого нужно применить обратку в радиаторном отоплении, преобразовывая ее в подачу для теплового пола. Это решение имеет некоторые недостатки.

1. Нет возможности установить независимое отключение одного из имеющихся контуров.
2. Не получится выполнять регулирование температуры на каждом контуре отдельно от другого.
3. Температура обратки на входе в котел будет +25-35С, что считается слишком низким значением для любого твердотопливного или классического газового котла.

Комплектация

Чтобы сделать качественное подключение смесительного узла к отоплению необходимо наличие двух основных устройств.

• Циркуляционный насос. Он необходим для движения теплоносителя по низкотемпературному контуру.
• Термостатический трехходовый клапан. Элемент отвечает за подачу более горячего теплоносителя в тот момент, когда остывает малый контур.

Термостатический трехходовый клапан бывает двух видов.

• Сильфонным. Который задействует эффект расширения твердой, жидкой или газообразной среды во время нагревания.
• Электрическим. Он снабжен такими элементами, как термопара и сервопривод.

Принцип действия

Функционирование насоса и клапана выглядит следующим образом.

1. Температура внутри малого контура достигает заданного параметра.
2. Это активирует насос, необходимый для непрерывной циркуляции постоянного объема содержащегося в нем теплоносителя.
3. Когда температура падет, происходит открывание термостатического клапана. В контур с остывшим теплоносителем подмешивается горячая жидкость.
4. При повторном достижении заданной температуры клапан будет закрыт.

Стоит заметить, что любой термостатический клапан является саморегулирующейся системой.

Спустя некоторое время после начала функционирования он самостоятельно определяет положение, в котором температура теплоносителя внутри контура теплого пола будет поддерживаться на оптимальном уровне. Его расположение может быть изменено в том случае, если увеличено или снижено значение теплопотери.

Ряд опциональных элементов

Дополнительно в схему смесительного узла входят еще несколько деталей.

Без них невозможно собрать полный комплект оборудования.

1. Коллектор. Это гребенка, необходимая для нормального функционирования подачи/обратки. Так как могут быть некоторые ограничения, возникающие из-за гидравлического сопротивления внутри трубопровода, длина контура не может быть более 120 метров. Для большого помещения обустраивают несколько контуров.
2. Термоголовка. Элемент необходим для того, чтобы разделить регулировку пропускной способности контура и шаровые краны. Последние потребуется для выполнения независимого отключения части отопительной системы.
3. Автоматический воздушник. Его монтируют на коллектор подачи и обратки, что исключает завоздушивание системы и нарушение циркуляции теплоносителя.
4. Сбросник. Через него осушают оба коллектора.

Нужно обратить внимание на то, что сбросник, находящийся внутри коллекторного шкафа должен быть выше уровня контура теплого пола, расположенного внутри стяжки или чистовой отделки.

Выполнить полное осушение системы нельзя, а потому, если в зимнее время требуется остановить отопление независимо от имеющейся причины, то в виде теплоносителя должен быть использован антифриз.

Фото смесительных узлов для отопления
