Система отопления многоквартирного дома с верхней разводкой

Содержание

1. Системы отопления с верхней разводкой
2. Особенности верхней разводки
3. Однотрубная система
4. Двухтрубная сеть отопления
5. Система отопления многоквартирного дома
6. Почему интересует схема отопления многоэтажки
7. Какие схемы встречаются в многоквартирных домах
8. Особенности отопления в многоквартирных домах
9. Какие трубы и радиаторы применять в многоэтажном доме
10. При замене радиатора в квартире
11. Почему на верхних этажах холодно
12. Особенности в новостройках
13. Вариант монтажа отопления в современной квартире многоэтажного дома
14. Схема отопления многоэтажного дома — как происходит подача в системе отопления высотных домах
15. Особенности отопительной системы многоквартирных домов
16. Назначение и принцип действия элеваторного узла
17. Конструктивные особенности схемы отопления
18. Разводка трубопровода в многоэтажном доме
19. Типы радиаторов для обогрева многоквартирных домов

Системы отопления с верхней разводкой

При выборе способа подачи теплоносителя к радиаторам учитывают особенности планировки здания, которые определяются наличием подвалов, технических этажей и других подсобных помещений. Верхняя разводка системы отопления — организация обогрева жилья с трубами, расположенными под потолком или на чердаке. Первый вариант востребован в многоэтажных зданиях, а второй — в одноэтажных домах.

ТМ Ogint реализует в широком ассортименте оборудование и комплектующие элементы для монтажа отопительной сети с верхней разводкой. Представленные в продаже модели радиаторов и трубопроводная арматура производятся в соответствии с требованиями европейских стандартов и адаптированы к эксплуатации на территории России.

Особенности верхней разводки

Водяное отопление с верхней разводкой используется при отсутствии возможностей прокладки подающей и обратной магистралей с теплоносителем в стяжке, на уровне пола или в подвале. Востребован такой вариант подачи рабочей среды и при монтаже системы обогрева c естественной циркуляцией.

К преимуществам схемы отопления с верхней разводкой относятся:

• простота монтажа. Трубопровод можно скрыть в потолочных конструкциях или на чердаке, что улучшает эстетическое восприятие коммуникаций. При монтаже магистралей с теплоносителем под потолком следует учитывать размещение мебели, избегая закрывания патрубков;
• низкие потери тепла. Нагретый воздух в помещении поднимается вверх и компенсирует теплоотдачу труб, поэтому значительная часть тепловой энергии поступает в отопительные приборы;
• хорошие гидродинамические показатели. Используя аксонометрию и методику гидравлического расчета, можно спроектировать систему обогрева с минимальным количеством угловых поворотов и разветвлений.

Основные недостатки сети с верхней разводкой — рост расходов на приобретение материалов. Кроме того, возникает необходимость установки более мощного отопительного оборудования из-за увеличения объема теплоносителя.

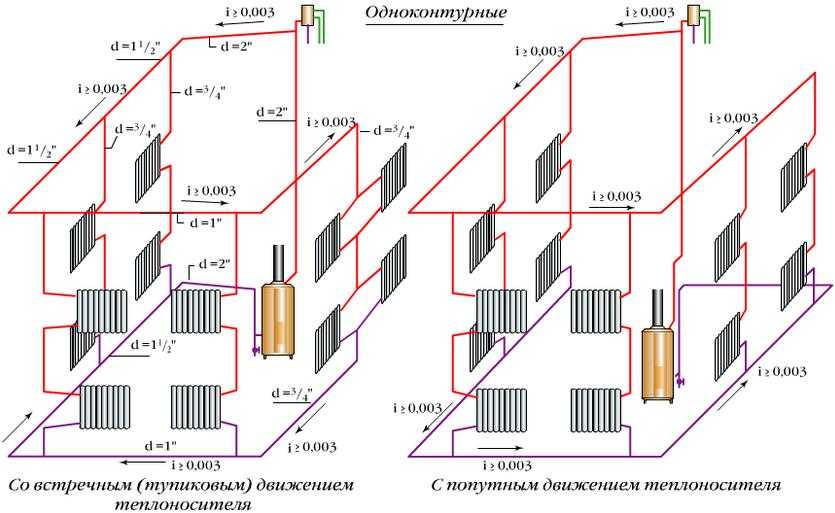

В зависимости от конструктивных особенностей сеть с верхней подачей рабочей среды может быть однотрубной или двухтрубной.

Однотрубная система

В однотрубных системах с верхней разводкой теплоноситель подается к самой верхней точке, а затем распределяется по радиаторам. Они характеризуются последовательным подключением батарей, что приводит к зависимости степени нагрева от протяженности коммуникаций и невозможности регулировать температуру каждого отопительного прибора. При монтаже однотрубных сетей необходимо соблюдать уклон подающего трубопровода, который составляет 5-7 мм на 1 м.п. в сторону перемещения рабочей среды. Он улучшает циркуляцию теплоносителя и обеспечивает более равномерный нагрев помещений.

По расположению труб, соединяющих отопительные приборы, однотрубные системы бывают горизонтальными и вертикальными.

Вертикальная схема с верхней разводкой получила распространение при строительстве многоэтажных жилых зданий в начале 50-х годов прошлого века. Сегодня она востребована и в домах высотой 4-9 этажей и более, и в одноэтажных коттеджах площадью до 100 м2. Чтобы устранить недостатки системы и обеспечить эффективное потребление тепловой энергии, радиаторы однотрубной системы оснащаются следующей трубопроводной арматурой:

• воздуховодчиками. Их функции выполняют краны Маевского с колпачком или под отвертку, которые служат для удаления скопления воздуха;
• терморегуляторами и термостатическими элементами. Они позволяют контролировать температуру нагрева каждого радиатора;
• отсечными клапанами. Установка запорной арматуры дает возможность проводить профилактические и ремонтные работы без слива теплоносителя в системе.

Батареи для однотрубной сети с верхней разводкой подбирают, учитывая условия эксплуатации и величину давления в трубопроводе. Для многоквартирных домов с центральным отоплением подойдут биметаллические и чугунные модели, способные выдерживать значительные гидравлические удары. В одноэтажных зданиях устанавливают батареи из чугуна. Алюминиевые приборы отопления можно использовать при наличии контроля состава и уровня кислотности теплоносителя.

Двухтрубная сеть отопления

Двухтрубная система обогрева с верхней разводкой отличается параллельным подключением радиаторов и предусматривает наличие двух магистралей для транспортировки теплоносителя — подающей и обратной. По первой циркулирует нагретая рабочая среда, а вторая служит для отвода остывшей воды.

Для монтажа двухтрубной схемы потребуется больше материалов и комплектующих. Однако затраты и сложность проведения работ компенсируются следующими преимуществами:

• возможностью подключения системы «теплый пол»;
• равномерным распределением нагретого теплоносителя по всем приборам отопления;
• установкой регулирующей арматуры, как на обвязку радиаторов, так и на отдельные контуры.

В зависимости от способа перемещения рабочей среды двухтрубные системы разделяют на коммуникации с естественной и принудительной циркуляцией. Сети первого типа используются для организации обогрева помещений в частных домах, общая площадь которых составляет до 400 м2. Диаметр труб должен обеспечивать транспортировку теплоносителя с определенной скоростью. Чтобы правильно подобрать сечение трубопровода, производят расчет системы отопления. Сети с верхней разводкой и естественной циркуляцией должны оснащаться расширительным баком, который размещают в самой верхней точке. Обычно она находится на чердаке, поэтому корпус резервуара следует утеплять.

Принудительная циркуляция в сети отопления с верхней разводкой достигается двумя способами. В первом случае трубопровод комплектуется циркуляционным насосом и мембранным баком, который устанавливают на прямом участке обратной магистрали. Сети отопления такого типа служат для обогрева частных домов, поэтому для их монтажа можно использовать чугунные или алюминиевые радиаторы. При установке моделей из алюминия следует контролировать состав теплоносителя. В многоэтажных домах с центральным отоплением циркуляция обеспечивается за счет высокого давления в сети. Для длительного и бесперебойного функционирования коммуникаций подбирают батареи, которые отличаются устойчивостью к гидравлическим ударам.

В перечне продукции ТМ Ogint большой выбор радиаторов, подходящих для монтажа систем с верхней разводкой разного типа. Комплектация трубопроводов запорной и регулирующей арматурой позволит эффективно использовать тепловую энергию и контролировать ее расход.

Система отопления многоквартирного дома

Системы централизованного отопления многоквартирных домов создавались в соответствии с проектами. Поэтому об отоплении квартиры и всего дома можно узнать буквально все, если отыскать проект и и разобраться в нем до последнего винтика.

Далее рассмотрим, какие обычно применяются решения по отоплению в многоквартирных домах, и как они влияют на качество отопления в квартирах. А также, как на практике решаются вопросы, связанные с ремонтом и эксплуатацией труб, батарей и всей системы централизованного отопления высотного многоквартирного дома

Почему интересует схема отопления многоэтажки

Система отопления многоэтажного дома может озаботить в нескольких случаях, например:

• При замене радиатора в квартире возникает вопрос, — как отключить стояк, какой радиатор можно поставить и как лучше…
• Если менять стояк, то какие трубы можно применить?
• Когда отопление работает плохо, закономерно спросить – почему? — может можно подрегулирвать, даже самостоятельно…
• Если есть желание вместе с другими жильцами организовать свою котельную, то как это сделать…
• При установке теплосчетчика, — в каком месте системы его врезать?

Но без санкции ЖЭКа никаких действий с централизованным отоплением. А совершаются такие действия, обычно только специалистами той же обслуживающей организации.

Какие схемы встречаются в многоквартирных домах

Проекты отоплений целых районов от центральной теплостанции всегда индивидуальны, и зависят от жилого фонда. Обычно на 1 микрорайон обустраивали одну котельную, но это не правило, строили и очень крупные ТЭС, и маленькие котельные.

Но разводки отопления по многоэтажкам, построенных в советское время, как правило, типовые. Применялись однотрубные схемы подключения радиаторов, где одной трубой являлся вертикальный стояк. Стояки, коих было на один дом много, подключались параллельно к запитывающей тепло-магистрали, и таким образом оказывались примерно в одинаковых гидравлических условиях.

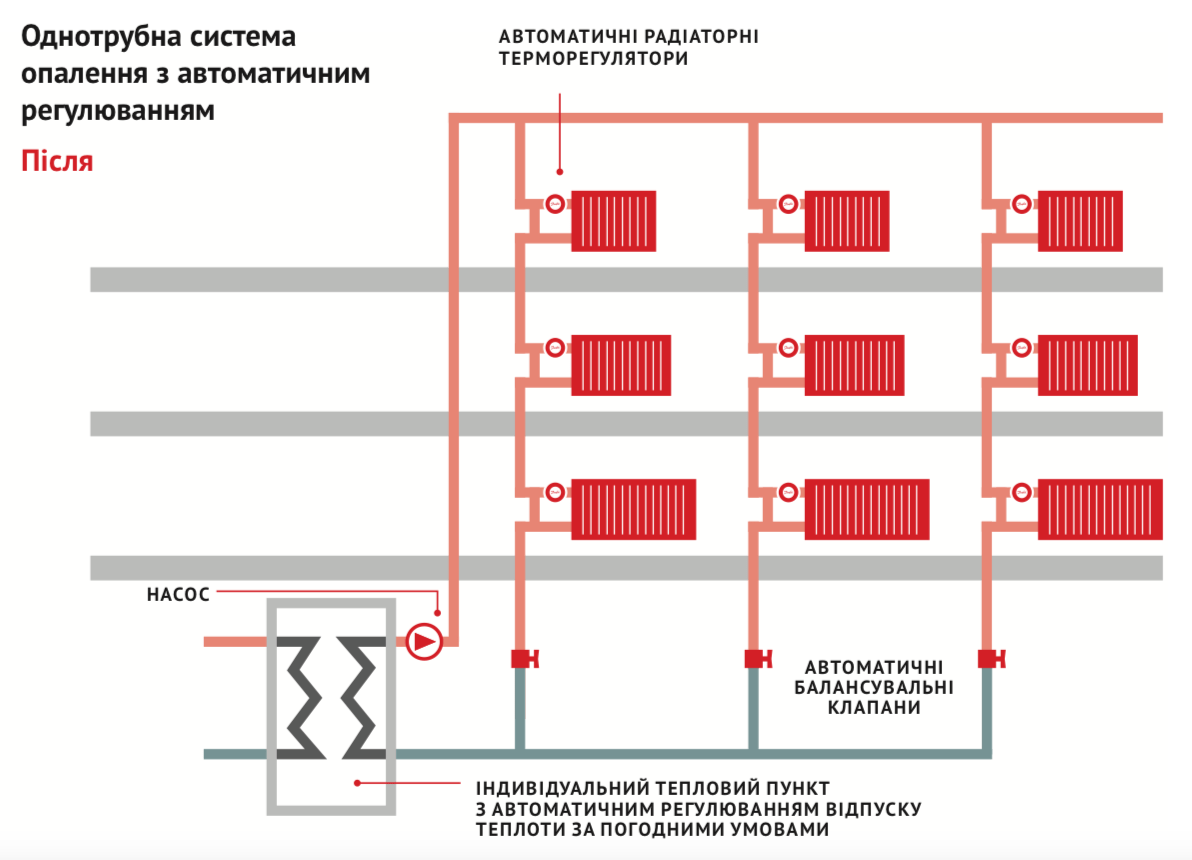

Примерная схема вертикальной однотрубки приведена на рисунке.
Нужно обратить внимание, что на одной трубе – до 18 радиаторов.

Правильные схемы подключения радиаторов – с использованием паралельного байпаса.

Схема подключения радиатора в квартире при однотрубной разводке по дому.

Отключение одного радиатора (потек!) не затронет обогрев в других квартирах из-за наличия байпаса. Кроме того, балансировочный вентиль позволяет приглушать радиатор по желанию.

Но однотрубкам присущь известный недостаток — последние радиаторы в кольце прохладнее. Как с этим боролись?

Особенности отопления в многоквартирных домах

Чтобы радиаторы на последних этажах не оказались бы слишком холодными, должна быть задана по стояку высокая скорость теплоносителя, что выравнивает температуры на подаче и обратке. В централизованных системах отопления умели делать так, что температура по стояку оказывалась без существенной разницы для пользователей. И повышением площади радиаторов с выравниванием теплоотдачи никто не боролся.

• Для централизованной системы отопления характерна большая скорость теплоносителя, — до предела возникновения шума в трубах. Отсюда и большая мощность насосов и большой перепад давления.
• Вторая особенность – большое общее давление в системе. Заполнение велось с нижней точки, и чтобы поднять теплоноситель на 9-й этаж приходилось создавать соответствующее давление, вплоть до 12 атм.
• Следующая особенность – большая температура теплоносителя – плохая теплоизоляция, утечки тепла, бесхозность энергоресурса, зачастую позволяла решать коммунальщикам поставленные задачи «тепло в домах» путем просто накручивания расхода и взвинчивания температуры выше нормы, даже выше 100 град С при повышенном давлении.

Все это предъявляет свои требования к радиаторам и трубам.

Какие трубы и радиаторы применять в многоэтажном доме

Все многоэтажки в советское время оборудовались стальными трубами и чугунными радиаторами. Сейчас появился выбор. Другие виды труб и радиаторов практичней, дешевле, долговечней.

Но самостоятельно делать выбор, при замене радиатора в квартире, без соглосования с ЖЭКом недопустимо. Тем более разбирать стояк и менять трубы – это сделают только специалисты.

В основном Жэковские спецы впаивают пенопропилен РN30 25 мм (наружный диаметр) с алюминиевой армировкой, несмотря на то, что его предельная температура все равно +95 град, а в централи может быть и больше… Сейчас уже появились и PN25 c аналогичными характеристиками.

Возможно и применение металлопластиковых труб для подключения радиаторов в многоэтажном доме – по решению службы обслуживающей сеть. Применяемый диаметр – в основном 20 мм (наружный).

При замене радиатора, работники жека обязательно обяжут создать схему с отключением двумя кранами и байпасом параллельным радиатору.

При замене радиатора в квартире

• Модель, размеры (теплоотдача) радиатора согласовываются со специалистами обслуживающей организации.
• Отключается стояк, сливается жидкость.
• Обычно старые стальные трубы обрезаются, так как раскрутить резьбовые соединения не представляется возможным. Чаще радиаторы меняют вместе с трубами, типы применяемых труб также согласовываются с ЖЭКом.
• Радиатор навешивается на штатное крепление, снабжается заглушками, шаровыми кранами, краном Маевского.
• Радиатор подключается к стояку трубами по схеме с байпасом.

Почему на верхних этажах холодно

Если скорость теплоносителя поубавить, температуру также поубавить, то в домах будет холодно, особенно это скажется на верхних этажах, где радиаторы зачастую последние в кольце. Подобное происходит как по техническим причинами, вследствие зарастания труб, износа оборудования, так и по организационным.

Топливо нынче дорого, и не известно на каком уровне командования, его выделенное количество ополовинилось, но результат впечатляющий, – в топку попадает половина от положенного угля, мазута, газа. А специалистам теплосети предложено «выкручиваться» и перераспределять тепло, «изыскать методы». В результате часть насосов отключается, заменяется, котел приглушается, вентильки подзакручиваются, — создается искусственный «износ оборудования».

Еще вариант плохой работы отопления в многоэтажном доме — радиаторы не греют. В любом подвале многоэтажного дома возможны варианты регулировки, когда какой либо стояк будет греть плохо – схема весьма сложная. Проблема может заключаться в отсутствии достойных кадров в организации, в результате чего сеть просто не налажена.

Но выход из ситуации можно найти только в мытарствах по местным организациям. Или создания для небольшого дома своей котельной по согласованию с властями. Или переход на индивидуальное отопление в квартире.

Особенности в новостройках

В настоящее время все больше переходят на современные проекты отопления. Применяются двухтрубки в разводке, вследствие чего уменьшаются энергопотери на движении теплоносителя. Схема подключения радиатора в квартире с двухтрубной системой отопления.

Такие проекты сейчас предусматривают и другие материалы, вместо стали применяется PEX, в том числе и армированный алюминием. Радиаторы с минимальным давлением 16 атм, с нижней (сокрытой) подводкой.

Новейшее достижение – индивидуальная разводка по отдельной квартире. Стояки из двух труб предназначен для целой квартиры. По квартире разводка может быть выполнено как угодно, но обычно по проектам расположение стояков такое, что удобно сделать лучевую схему от центральных коллекторов, при этом трубы прокладываются под фальшивым полом.

Это дает возможность также под балконными блоками установить внутрипольные конвектора.
Также – индивидуальный теплосчетчик на квартиру.

Но в массивах старых застроек, при централизованной системе отопления многоквартирного дома сие не достижимо. Пользуются теми благами, которые наладил ЖЭК.

Вариант монтажа отопления в современной квартире многоэтажного дома

• Подключение к стояку центрального отопления (индивидуального котла) отопительной сети всей квартиры выполняется в одной точке, от которой идет разводка к радиаторам.
• Трубы размещаются в полу, конструкция которого позволяет это сделать. Применяются радиаторы с нижним подключением и внутрипольные конвекторы.
• Предпочтительнее лучевая схема включения радиаторов, при которой под полом размещаются только цельные отрезки труб, — от центрального коллектора к каждому отопительному прибору.
• В случае применения попутной, тупиковой схемы, все скрытые разветвления труб могут выполняться только обжимными несъемными фитингами, с помощью фирменного инструмента.
• Допускаются к скрытому монтажу фитинги и трубы только от одного производителя. Паянные трубы к скрытому монтажу не допускаются.

Схема отопления многоэтажного дома — как происходит подача в системе отопления высотных домах

Квартира в многоэтажном доме – это городская альтернатива частным домам, и в квартирах проживает очень большое количество людей. Популярность городских квартир не является странной, ведь в них есть все, что требуется человеку для комфортного проживания: отопление, канализация и горячее водоснабжение. И если два последних пункта не нуждаются в особом представлении, то схема отопления многоэтажного дома требует детального рассмотрения. С точки зрения конструктивных особенностей, централизованная система отопления в многоквартирном доме имеет ряд отличий от автономных конструкций, что позволяет ей обеспечить дом тепловой энергией в холодную пору года.

Особенности отопительной системы многоквартирных домов

При оборудовании отопления в многоэтажных домах необходимо в обязательном порядке соблюдать требования, устанавливаемые нормативной документацией, к которой относятся СниП и ГОСТ. В этих документах указано, что отопительная конструкция должна обеспечивать в квартирах постоянную температуру в пределах 20-22 градусов, а влажность должна варьироваться от 30 до 45 процентов.

Несмотря на наличие норм, многие дома, особенно из числа старых, не соответствуют данным показателям. Если это так, то в первую очередь нужно заняться установкой теплоизоляции и поменять отопительные приборы, а уже потом обращаться в теплоснабжающую компанию. Отопление трехэтажного дома, схема которого изображена на фото, можно приводит в качестве примера хорошей отопительной схемы.

Чтобы достичь необходимых параметров, используется сложная конструкция, требующая качественного оборудования. При создании проекта отопительной системы многоквартирного дома специалисты используют все свои знания, чтобы достичь равномерного распределения тепла на всех участках теплотрассы и создать сопоставимое давление на каждом ярусе здания. Одним из неотъемлемых элементов работы такой конструкции является работа на перегретом теплоносителе, что предусматривает схема отопления трехэтажного дома или других высоток.

Как это работает? Вода поступает прямо с ТЭЦ и разогрета до 130-150 градусов. Кроме того, давление увеличено до 6-10 атмосфер, поэтому образование пара невозможно – высокое давление будет прогонять воду по всем этажам дома без потерь. Температура жидкости в обратном трубопроводе в таком случае может достигать 60-70 градусов. Конечно, в разное время года температурный режим может меняться, поскольку он напрямую завязан на температуру окружающей среды.

Назначение и принцип действия элеваторного узла

Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?

Разогретый до высокой температуры теплоноситель попадает в элеваторный узел, который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль.

Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Конструктивные особенности схемы отопления

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах»). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Разводка трубопровода в многоэтажном доме

Как правило, в многоэтажных домах используется однотрубная схема разводки с верхним или нижним розливом. Расположение прямой и обратной трубы может варьироваться в зависимости от множества факторов, включая даже регион, где расположено здание. Например, схема отопления в пятиэтажном доме будет конструктивно отличаться от отопления в трехэтажных зданиях.

При проектировании отопительной системы учитываются все эти факторы, и создается наиболее удачная схема, позволяющая довести все параметры до максимума. Проект может предполагать различные варианты розлива теплоносителя: снизу вверх или наоборот. В отдельных домах устанавливаются универсальные стояки, которые обеспечивают поочередность движения теплоносителя.

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене»).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным.

Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

Источники: http://www.ogint.ru/articles/sistemy-otoplenija-s-verhnej-razvodkoj, http://teplodom1.ru/sistemotopl/318-sistema-otopleniya-mnogokvartirnogo-doma.html, http://teplospec.com/montazh-remont/skhema-otopleniya-mnogoetazhnogo-doma-kak-proiskhodit-podacha-v-sisteme-otopleniya-vysotnykh-domakh. html





Как вам статья?

Как монтируется однотрубная система отопления частного дома

Любой частный дом должен иметь свою систему отопления. И не важно, центральное это отопление или же локальное, но схема разводки может быть представлена только двумя возможными вариантами – однотрубной и двухтрубной.

Однотрубная схема разводки

Однотрубная система отопления частного дома сегодня используется довольно часто благодаря своим положительным качествам, речь о которых пойдет немного ниже.

Вернуться к содержанию ↑

Классификация схем

Для того чтобы понять, про что вообще идет речь, следует рассмотреть простейшую классификацию схем.

Итак, схема разводки может быть:

• Однотрубной;
• Двухтрубной.

Кроме всего прочего, определяются такие типы разводок:

• Нижняя;
• Верхняя.

Нижнюю разводку часто называют горизонтальной, так как труба с теплоносителем идет от источника тепла, которым может быть, например, нагревательный котел, к радиаторам.

При этом имеется одна общая магистраль, а к радиаторам вверх поднимаются короткие участки.

Схема с верхней разводкой получила второе название вертикальной. Это связано с тем, что от источника тепла теплоноситель поднимается вверх к радиаторам, а дальше распределяется горизонтальными участками по стоякам. Данная схема имеет и еще одно название — схема разводки с принудительной циркуляцией. Это так потому, что вверх теплоноситель поднимается насосом, то есть принудительно.

Двухтрубная схема разводки

Надо сразу сказать, что вертикальная разводка сегодня встречается довольно редко. Она характерна только для многоэтажных домов. Но однотрубная система отопления двухэтажного дома может быть и с нижней разводкой, только состоящей из нескольких отдельных контуров.

Гораздо большее распространение получили системы с нижней разводкой, о которых и пойдет дальнейшая речь в нашей статье.

Вернуться к содержанию ↑

Однотрубная система

Итак, как уже было сказано, она получила довольно широкое распространение благодаря своим положительным качествам, среди которых и относительно низкая стоимость монтажа. Связано это, прежде всего, с малыми затратами материала. Есть у них и другие положительные стороны, среди которых следует отметить:

• Более приемлемый внешний вид, так как горизонтальные участки могут быть вмонтированы в пол;
• Есть возможность выбрать направление потока теплоносителя;
• Простота монтажа, так как можно укладывать отдельные участки прямо под дверью, не делая сложных обводок и так далее.

Вернуться к содержанию ↑

Составляющие элементы однотрубной системы

Однотрубная система отопления частного дома, как и любая другая система, состоит из отдельных элементов. Самым главным элементом в любой системе отопления является нагревательный котел. Это может быть и твердотопливный котел, и газовый, и любой другой. В данном случае разницы нет никакой, то есть предназначение у них одно – передача тепла в помещение по средствам теплоносителя.

Схема однотрубной системы отопления

В роли отопительных элементов в схеме с нижней разводкой выступают радиаторы.

Совет! Для отопления с нижней разводкой лучше всего использовать биметаллические радиаторы.

Такие радиаторы обладают очень высокой степенью теплоотдачи. Кроме того, они могут быть окрашенными или же выполненными их нержавеющей стали. Такой внешний вид довольно легко «вписать» практически в любой интерьер.

Довольно часто в схему включается расширительный бачок. И если в самотечной схеме он выполняет роль емкости, создающей давление, то в данном случае (случай с котлом и встроенным в него насосом) бачек будет являться неким стабилизатором давления. То есть при сильном нагревании воды, лишняя ее часть будет попадать именно в эту емкость, тем самым сохраняя постоянное значение давления.

Ну и последним элементом можно назвать сами трубы, а также всевозможные доборные элементы к ним, то есть переходники, заглушки, запорная арматура, краны Маевского и так далее.

Вернуться к содержанию ↑

Краткая характеристика

Данный вид систем представляет собой магистраль, расположенную под небольшим углом. Радиаторы при этом подключаются последовательно. Передача тепла осуществляется через теплоноситель, путем последовательного его нагревания. В этом и есть главный недостаток.

Устройство однотрубной системы отопления

Однако сегодня он легко устраним. Происходит это следующим способом: на каждом из радиаторов ставят запорную арматуру, либо краны Маевского. Это позволяет сбалансировать всю схему отопления.

Вернуться к содержанию ↑

Инструкция по монтажу

Однотрубная система отопления начинает устанавливаться с котла. Надо сразу сказать, что котел помещается на некую глубину, но не в подвал. Просто он должен находиться ниже всех остальных элементов.

После установки котла монтируется дымоход. В том случае, когда речь идет о газовом котле, то дымоход под него называется коаксиальным. Он поставляется в комплекте с самим котлом. Поэтому все, что нужно для его монтажа, так это просто прочитать инструкцию и следовать каждому ее пункту.

После выполнения этого шага, подключается центральная труба. Как правило, ее диаметр составляет не меньше 25 мм.

Надо заметить, что непосредственно к котлу должны быть подсоединены трубы только из металлов. Связано это с тем, что сам котел, а значит и первые сантиметры трубы, очень сильно нагреваются. Все полимерные изделия таких температур выдержать просто не способны.

После присоединения центральной магистрали, начинают разводку, то есть монтаж остальной части трубопровода и радиаторов. На этом же этапе ставится запорная арматура, или же монтируются краны Маевского.

Различия в смемах отопления

Радиаторы рекомендовано устанавливать под каждым подоконником, но только так, чтобы между ними оставалось некоторое пространство.

Что касается самих труб, то их прокладка осуществляется в прямом положении, то есть без прогибов. Желательно не делать и лишних обводов при помощи фасонных элементов.

Каждый изгиб приводит к частичной потере давления – это еще один недостаток, которым обладает однотрубная система отопления.

В процессе монтажа не следует забывать и про то, что в процессе эксплуатации теплоноситель постепенно загрязняется, поэтому его периодически необходимо менять. С этой целью однотрубная система отопления должна иметь отверстие для залива теплоносителя, а также запорную арматуру для его слива.

В том случае, если есть расширительный бачок, то долив теплоносителя осуществляется именно через него. Что касается слива, то тут тоже все довольно просто – на последнем радиаторе ставится запорная арматура, через которую и осуществляется полное удаление воды. Можно поступить и так: в любой угол, или не сильно заметное место, от общей магистрали заводится трубопровод, на конце которого ставится запорный кран.

Стоит отметить, что слив воды должен осуществляться, естественно, снизу, то есть с нижней части радиатора, или с трубы, которая расположена ниже остальных.

Вернуться к содержанию ↑

Вывод

Как видно, данная схема довольна простая и поэтому самая дешевая. Однако нужно сказать, что она имеет ряд существенных недостатков.

Одним из них является то, что прогрев помещения происходит постепенно, то есть сначала нагреваются радиаторы, которые располагаются ближе к котлу, а затем дальние.

По этой причине, такие системы не рекомендуется устраивать в домах, площадь которых больше 100 квадратных метров.

Вернуться к содержанию ↑

Однотрубная система отопления

Цветовые коды проводки

— электрические стандарты NEC и 3-фазный

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком выключателя. Но за панелями выключателей и розетками скрывается красочная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и обеспечения нашей безопасности.



Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, вы, возможно, заметили, что нет двух абсолютно одинаковых систем проводки.

Но у большинства из них есть по крайней мере одна общая черта: способ идентификации каждого провода. И этот путь с цветом.

Проще говоря, цвет облегчает работу с проводами. Просто спросите у тех, кто часто соприкасается с проводами, в основном:

• Электриков с табличками датаком
• Инженеры-электрики
• Подрядчики
• Техники
• Домовладельцы

Вместо того, чтобы гадать… Этот провод горячий? Нейтральный? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании устройства или цепи. Это просто. Это безопасно. И он разработан, чтобы исключить догадки из работы с электричеством.

Но так было не всегда.

Краткая история цветовых кодов проводки

Только в 1928 году дебютировала цветовая маркировка проводов. Национальный электротехнический кодекс® (NEC) был первым, кто ссылался на него, и сегодня он продолжает устанавливать стандарты для электротехнической промышленности.

Использование единого цветового кода облегчает оценку электропроводки и обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

6 Преимущества использования проводов с цветовой маркировкой

Цвет

имеет много преимуществ, особенно при использовании с электрическими проводами.

1. Цвет привлекает внимание

   Это не тайна, наше внимание привлекает цвет. По сравнению с бесцветными предметами именно цветные привлекают больше внимания. Для электриков цвета проводов указывают, как энергия перемещается в цепях.

2. Цвет повышает безопасность

   Цвет предупреждает нас об опасности. В случае с электричеством распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело сталкивается с мощным электрическим импульсом, на восстановление могут уйти годы.

   ” Вы не можете сказать, просто взглянув на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электрических травм. ”
   – Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в реабилитационном госпитале Св. Иоанна. ^[1]

   Таким образом,

   Профилактика играет ключевую роль, когда речь идет об электробезопасности. А цвет может помочь снизить общие риски.

3. Цвет повышает производительность памяти

   Мы лучше помним, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, их назначение в сети легче понять.



4. Цвет сокращает время простоя

   Неправильная идентификация проводов в коммерческом, жилом или промышленном помещении может привести к случайным отключениям электроэнергии, что приведет к неожиданному простою как жильцов, так и рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

5. Цвет может сократить расходы

   Ремонт стоит дорого, если перерезан не тот провод. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж. Использование цветных проводов может в конечном итоге сэкономить деньги бизнеса.

6. Цвет может снизить риск повреждения имущества

   Электрические инциденты, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск, обеспечивая правильное подключение цепей.

Стандарты цветового кодирования проводов NEC

Несмотря на то, что существуют международные цветовые коды проводов, США следуют Национальному электротехническому кодексу ^® (NEC). Код обозначен как NFPA 70 ^® , поскольку NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штаты могут его принять), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC пересматривает, исправляет и принимает последний кодекс. Текущий NEC в последний раз обновлялся в 2020 году. Обязательно следите за этими различными изменениями в стандартах маркировки кабелей, чтобы обезопасить себя и свою команду.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий придерживаются NEC, потому что это закон штата. Другие следуют ему, потому что это считается лучшей практикой для повышения безопасности на рабочем месте. Травмы и инциденты могут дорого обойтись, поэтому к электромонтажу, вне зависимости от его объема и масштаба, следует относиться серьезно.

Связь и поиск и устранение неисправностей

В дополнение к повышению безопасности новых установок, следование NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветового кодирования. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать лицензированным электриком, ваше обучение потребует четкого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

Соблюдение стандартов кодирования проводов не требует дополнительных затрат. Тонкая ПВХ-оболочка, которой обернут каждый провод, стоит одинаково для каждого цвета.



Эти льготы побуждают предприятия принимать методы, принятые в их области.

Цветовые коды электрических проводов

Приведенное ниже руководство по цветовой маркировке проводов относится к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по его цвету, всегда проверяйте, обесточены ли провода. Серьезную озабоченность вызывают горячие провода, по которым ток под напряжением передается от электрощита к розеткам и осветительным приборам.

	Черные провода Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Они идут от источника питания (щита выключателя) к электрическим розеткам и выключателям и соединяют настенные выключатели с вентиляторами, освещением, приборами и оборудованием.
	Красные провода Укажите вторичный горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Их можно использовать для соединения детекторов дыма, настенных выключателей для потолочных вентиляторов и розеток для 240-вольтовых устройств, таких как кондиционер, электрический водонагреватель, плита или сушилка.
	Белые провода с черной или красной лентой Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Когда вы видите модифицированный белый провод (с черной или красной лентой), это сигнализирует о том, что провод горячий, а не нейтральный. Вы можете увидеть их в розетках на 240 вольт вместо красного провода в качестве второго провода под напряжением.
	Медные провода Укажите заземляющий провод. Эти провода обеспечивают путь для электрического тока, если устройство закоротит или отключит выключатель. Эти оголенные провода подключаются к розеткам, выключателям и металлическим корпусам приборов и пропускают ток на землю.
	Зеленые провода или Зеленые провода с желтой полосой Укажите заземляющий провод. Эти провода уменьшают электрические перегрузки (которые могут привести к пожару), перенаправляя избыточное электричество. Они заземляют электрическую цепь, подключаясь к клемме заземления в розетке и подключаясь к металлической полосе (шине) в электрическом щите.
	Белые провода или Серые провода Укажите нейтральный провод. Эти провода несут электричество обратно в коробку выключателя. По сути, они возвращают питание от горячего провода обратно к заземленной части электрической панели, чтобы замкнуть цепь.
	синих провода и желтые провода Указать горячий провод. Обычно они находятся в кабелепроводе для подключаемых электрических устройств. Синие и желтые провода, известные как «путешественники», позволяют управлять прибором или светом из нескольких мест.

Цветовые коды трехфазных проводов

При добавлении бытовой техники или промышленного оборудования вам необходимо знать эти цветовые коды электропроводки. В США эти провода с цветовой кодировкой передают питание от автоматического выключателя к устройству.



Блок питания переменного тока

Переменный ток (AC) — это мощность, которая выходит из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 В

• Фаза 1 — черный провод
• Фаза 2 — красный провод
• Фаза 3 — синий провод
• Нейтральный — белый провод
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 В

• Фаза 1 — коричневый провод
• Фаза 2 — Оранжевый провод
• Фаза 3 — желтый провод
• Нейтральный – Серый провод
• Земля — зеленый, зеленый с желтой полосой или оголенный провод

При подаче питания на высоковольтные устройства убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности. Эту идентификацию можно использовать во время маркировки блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных панелях. Его также можно использовать в промышленных процессах и для передачи больших объемов электроэнергии из удаленных мест.

• Положительный – красный провод
• Минус — черный провод
• Земля – белый или серый провод

Как Брейди может помочь



Как нет двух одинаковых электротехнических проектов, так и поддержка Brady бывает разных форм и размеров. Мы предлагаем промышленные принтеры для этикеток, кабельные этикетки, маркеры для проводов, термоусадочные втулки, знаки электробезопасности и программное обеспечение — эффективные и простые способы передачи важной информации и сохранения безопасности.

Портативные принтеры для этикеток предлагают идеальное сочетание удобства и долговечности, и Brady предлагает полную линейку. Принтеры этикеток с проводом Bluetooth, такие как мобильный принтер этикеток BradyPrinter M611 и принтер этикеток M211, позволяют создавать, предварительно просматривать и печатать этикетки с помощью знакомой клавиатуры телефона и приложения. Ручной этикетировщик M210, с другой стороны, позволяет пользователям проектировать, создавать и печатать этикетки с помощью традиционной встроенной клавиатуры принтера. Узнайте, как выбрать правильный маркер для проводов из нашего руководства.

В дополнение к цветовой маркировке мы предлагаем высокоэффективные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать нормативным требованиям. Некоторые из них самозатухающие, в то время как другие устойчивы к химическим веществам, маслам и влаге. Флажки, бирки, самоклеящиеся, вращающиеся и обертывающиеся маркеры для проводов и кабелей Brady прочны и предназначены для того, чтобы оставаться видимыми в любой среде.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров этикеток по запросу. Информирование других о потенциальных опасностях, связанных с электричеством (маркировка кабелепроводов, маркировка напряжения, электрические панели, вспышка дуги, табличка блокировки) может снизить угрозу травмы. Независимо от того, публикуете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат воздействие элементов, истирание и повторяющиеся разливы и очистки.

Если вам нужны дополнительные решения, мы готовы помочь. Сообщите нам немного больше о вашем приложении, и мы с удовольствием порекомендуем продукты и услуги, которые могут улучшить ваш рабочий опыт.

Принтеры для проводов и кабелей

Этикетки для проводов и кабелей

Программное обеспечение для маркировки

Ресурсы

Узнайте, как получить реальную ценность, используя правильные этикетки с данным руководством по маркировке проводов и кабелей

Подробнее

Ваше полное комплексное решение для вашего Потребности в идентификации информационных и коммуникационных технологий (ИКТ)

СКАЧАТЬ

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей? Запросите бесплатный образец пакета здесь.

Запросить образец

Заполните короткую форму, и один из наших представителей свяжется с вами.

Связаться с нами

Как работают водонагреватели | Как работает

“” Эти веселые ванны, которые ты даешь детям? Они не были бы такими веселыми без водонагревателя. Чжэньджин Ли / Getty Images

Водонагреватели являются привычными приспособлениями в большинстве домов. Это потому, что вода, поступающая в ваш дом, проходит через систему труб, и обычно она холодная или прохладная, в зависимости от времени года. Чтобы иметь достаточно теплую воду, чтобы принять душ или ванну или постирать одежду, вам нужен водонагреватель.

Обычно они выглядят как большие металлические цилиндры и часто размещаются в подсобных помещениях или подвалах. Новые стили имеют некоторые интересные функции, такие как водонагреватели без бака, которые обеспечивают бесконечную горячую воду по требованию.

Реклама

Но старая, надежная конструкция водонагревателя, которая сегодня наиболее широко используется в США, на самом деле довольно простое устройство; это в основном барабан, наполненный водой и снабженный нагревательным механизмом на дне или внутри. Обычными источниками энергии для нагрева воды являются электричество, мазут и природный газ. Некоторые современные приложения также перешли на солнечное и геотермальное тепло для повышения эффективности.

Что делает водонагреватели интересными, так это то, что они используют принцип подъема тепла для подачи горячей воды прямо к вашему крану с минимальными усилиями. Не позволяйте простой форме, окутанной шерстяным изолирующим одеялом, обмануть вас. Водонагреватели имеют гениальный дизайн внутри для чего-то, что снаружи выглядит таким обычным.

Реклама

Содержание

1. Внутри водонагревателя
2. Нагрев воды
3. Безбаковые и альтернативные водонагреватели

htm”> Внутри водонагревателя

“” Газовый и электрический водонагреватель внешне похожи, но имеют разные нагревательные элементы. Диаграммы предоставлены NACHI

Давайте кратко рассмотрим внутренние компоненты, которые работают вместе в вашем водонагревателе, чтобы сделать ваш утренний душ таким приятным:

• Бак: Внутренняя оболочка водонагревателя представляет собой бак из тяжелого металла с водозащитным вкладышем, который вмещает от 40 до 60 галлонов (от 151 до 227 литров) горячей воды с плотностью от 50 до 100 фунтов на квадратный дюйм (PSI). ), в пределах диапазона давления типичной водопроводной системы. Снаружи резервуар покрыт изоляционным материалом, таким как пенополиуретан. Кроме того, есть декоративная внешняя оболочка и, возможно, дополнительное изолирующее покрытие.
• Погружная трубка: Вода поступает в водонагреватель через погружную трубку в верхней части бака и проходит на дно бака, где затем нагревается.
• Запорный клапан: Запорный клапан предотвращает попадание воды в водонагреватель. Это отдельный компонент нагревателя, расположенный снаружи и над блоком.
• Отводящая труба: Подвешенная к верхней части внутренней части бака, отводящая труба позволяет горячей воде выходить из водонагревателя.
• Термостат: Это термометр и устройство контроля температуры. Некоторые электрические водонагреватели имеют отдельный термостат для каждого элемента.
• Нагревательный механизм: Электрические водонагреватели имеют нагревательные элементы внутри бака для нагрева воды. Вместо этого в газовых водонагревателях используется горелка и система дымохода.
• Сливной клапан: Расположенный в нижней части внешнего корпуса, спускной клапан упрощает опорожнение бака для замены элементов, удаления осадка или перемещения бака в другое место.
• Клапан сброса давления: Это защитное устройство поддерживает давление внутри водонагревателя в безопасных пределах.
• Стержень расходуемого анода: Стержень расходуемого анода, изготовленный из магния или алюминия со стальным сердечником, подвешивается в баке водонагревателя для замедления коррозии.

Теперь давайте посмотрим, как все эти части работают вместе, чтобы обеспечить вас горячей водой.

Реклама

Нагрев воды

“” Вы можете отрегулировать температуру водонагревателя для экономии энергии и предотвращения ожогов от слишком горячей воды. SolStock/Getty Images

Давайте внимательно посмотрим, что происходит внутри бака водонагревателя, чтобы увидеть, как он выполняет свою работу.

Термостат водонагревателя регулирует температуру воды внутри бака. Обычно вы можете установить температуру в диапазоне от 120 до 180 градусов по Фаренгейту (от 49 до 82 градусов по Цельсию). Рекомендуемая большинством производителей температура воды составляет от 120 до 140 градусов по Фаренгейту (49до 60 градусов Цельсия). Этого достаточно для домашнего использования, но не настолько, чтобы можно было обжечься. Если в вашем доме живут дети, разумно держаться ближе к нижнему пределу диапазона.

Advertisement

Настройка водонагревателя на более низкую температуру также экономит энергию, а если вы не забудете уменьшить нагрев, отправляясь в отпуск, вы сэкономите еще больше энергии. Обычно термостат расположен под защитной крышкой и имеет ручку или диск, который можно поворачивать для установки температуры.

Погружная трубка подает холодную воду из водопровода вашего дома на дно внутренней части бака, где вода начинает нагреваться. Нагревательный механизм — либо горелка, либо элемент — остается включенным до тех пор, пока вода не достигнет нужной температуры.

Когда вода нагревается, она поднимается наверх бака. Отводящая труба расположена в верхней части резервуара. Вода, выходящая из водонагревателя в верхней части, всегда является самой горячей в резервуаре в любой момент времени, потому что природа горячей воды состоит в том, чтобы подниматься над более плотной холодной водой.

Секрет конструкции водонагревателя для отделения холодной поступающей воды от горячей исходящей воды заключается в том, что он основан на принципе, согласно которому тепло поднимается вверх, чтобы выполнить твердую часть. Положение трубы отвода тепла в верхней части резервуара сделает все остальное.

Специалисты по благоустройству дома рекомендуют ежегодно проводить профилактическое обслуживание баковых водонагревателей, в чем вам может помочь профессиональный техник. Такие компоненты, как клапан сброса давления и анодный стержень, должны быть проверены для обеспечения эффективной работы.

Со временем резервуар также может наполняться природными отложениями и минералами из вашего источника воды. Эти загрязнители скапливаются в нижней части нагревателя, снижая его эффективность и потенциально сокращая срок службы системы. Чтобы этого не произошло, техник может слить бак и вымыть накопившийся осадок.

Реклама

Безбаковые и альтернативные водонагреватели

“” Водонагреватели с резервуаром из тяжелого металла, подобные показанному здесь, могут вмещать от 40 до 60 галлонов (от 151 до 227 литров) воды и постоянно нагревают воду. оазисамюэль / Shutterstock

Хотя водонагреватели бакового типа по-прежнему очень популярны, особенно в США, безбаковые водонагреватели набирают все большую популярность. Там, где водонагреватель бакового типа постоянно нагревает воду, чтобы сделать ее доступной, когда она вам нужна, безбаковая система создает горячую воду по требованию. Проточные водонагреватели большую часть времени простаивают и автоматически включаются всякий раз, когда требуется горячая вода.

Они обеспечивают меньший расход горячей воды в галлонах в минуту, чем обычный нагреватель, и их нагрев может занять некоторое время. Однако они также потребляют почти нулевую энергию, когда горячая вода не нужна. Для сравнения, традиционная система будет продолжать включаться, чтобы поддерживать тепло в своем баке, даже когда никого нет дома.

Advertisement

Хотя это может означать большую экономию энергии, безбаковая система может изначально стоить до трех раз дороже, чем стандартная установка водонагревателя. Также, вероятно, потребуется несколько водонагревателей для эффективного обеспечения горячей водой нескольких ванных комнат и приборов. С другой стороны, экономия энергии в конечном итоге вернется в ваш карман, и часто существуют стимулы, такие как налоговые скидки, которые идут на установку высокоэффективных обогревателей.

Другие типы эффективных нагревателей используются в более узкоспециализированных приложениях, таких как системы солнечного отопления. В них используется ряд заполненных водой труб, установленных вдоль крыши здания. Эти трубы собирают естественное солнечное тепло, а затем перекачивают горячую воду в изолированный резервуар для сбора с помощью насосов или самотеком. При этом система потребляет очень мало энергии, но требует теплого солнечного климата и большого пространства на крыше.

Есть недостатки, так как холодная погода может полностью отключить подачу горячей воды. Также требуется много времени для пополнения накопительного бака, если он полностью опорожнен. Многие солнечные водонагреватели также включают электрический или газовый метод нагрева в качестве резервного, что помогает смягчить недостатки.

Геотермальные водонагреватели работают аналогично своим солнечным аналогам, но вместо этого используют трубы, проложенные под землей. В районах вулканической активности геотермальные обогреватели могут использовать надежное и практически бесконечное тепло, излучаемое ядром Земли.

Реклама

Первоначально опубликовано: 1 апреля 2000 г.

Водонагреватель Часто задаваемые вопросы

Каковы недостатки безбакового водонагревателя?

Проточный водонагреватель обеспечивает значительную экономию энергии. Однако первоначальная покупка может стоить в три раза дороже по сравнению со стандартной установкой водонагревателя.

Стоит ли использовать проточный водонагреватель?

Несмотря на то, что безбаковые водонагреватели изначально стоят дорого, они также чрезвычайно энергоэффективны, что снижает ежемесячный счет за электроэнергию.

Хороши ли электрические водонагреватели?

Электрические устройства для улучшения здоровья воды чрезвычайно популярны отчасти из-за их низкой первоначальной стоимости. Однако у них довольно медленное время нагрева и более высокие эксплуатационные расходы, чем у газового водонагревателя

Может ли домовладелец установить водонагреватель самостоятельно?

Большинство постановлений или кодексов предоставляют домовладельцам право устанавливать собственный водонагреватель при условии, что после этого они проведут проверку.

Что лучше: обычный водонагреватель или проточный водонагреватель?

Рынок больше склоняется к безбаковым водонагревателям из-за их небольшого размера, энергосбережения и длительного срока службы. В то время как срок службы обычных водонагревателей составляет около десяти лет, безбаковые версии могут работать более 20 лет.

htm”> Много дополнительной информации

Связанные статьи

Источники

• АТЭС. «Объяснение давления воды». (14 июня 2011 г.). http://www.freedrinkingwater.com/water-education3/8-water-pression.htm
• Вила, Боб. Франко, Майкл. Кэррик, Тони. «Какой тип водонагревателя лучше всего подходит для вашего дома?» Боб Вила. (28 июня 2022 г.) https://www.bobvila.com/articles/types-of-water-heaters/
• Energy Star. «Налоговые льготы на оборудование для основного жилья» (28 июня 2022 г.) https://www.energystar.gov/about/federal_tax_credits/non_business_energy_property_tax_credits
• Кленк, Томас. «Как это работает: водонагреватель». Популярная механика. (14 июня 2011 г.). http://www.popularmechanics.com/home/improvement/interior/1275141
• Маркес, Лэнс. «Советы по обслуживанию водонагревателя» Этот старый дом. (28 июня 2022 г.) https://www.thisoldhouse.com/plumbing/21016402/how-to-maintain-a-water-heater
• Novate Media.”Tankless Hot Water. (14 июня 2011 г.). http: //www.novativemedia.com/green-articles/tankless_water_heater.php
• Министерство энергетики США «Выбор нового водонагревателя» (28 июня 2022 г.) https://www.energy.gov/energysaver/selecting-new -water-heater
• Министерство энергетики США «Солнечные водонагреватели» (28 июня 2022 г.) https://www.energy.gov/energysaver/solar-water-heaters
• Министерство энергетики США. «Накопительные водонагреватели». (28 июня 2022 г.) https://www.energy.gov/energysaver/storage-water-heaters
• Министерство энергетики США. «Безбаковые водонагреватели или водонагреватели по требованию». (28 июня 2022 г.) https://www.energy.gov/energysaver/tankless-or-demand-type-water-heaters
• Министерство энергетики США. «Водонагреватели с тепловым насосом». (28 июня 2022 г.). https://www.energy.gov/energysaver/heat-pump-water-heaters
• Управление энергетической информации США. «Объяснение геотермальной энергии» (28 июня 2022 г.) https://www.eia.
