Март 19, 2022 Насосы admin

Для повышения эффективности в отопительных системах нужны насосы для оборота жидкости в системе. Наличие нескольких скоростей насоса позволяет регулировать количество подаваемого тепла в помещения. Подключить циркуляционный насос к отоплению и к электроснабжению можно самостоятельно, выполнив определенный алгоритм.

Подключение к отоплению

Установку насоса нужно выполнять после котла, перед разветвлением системы.

При этом насос можно ставить как на подающий (прямой) трубопровод, так и на обратный.

Но если в системе отопления есть отдельные ветки – по этажам, в разные здания (гараж, хозяйственные постройки) или одно крыло и другое, то рекомендуется ставить на каждую ветку разные насосы.

Тогда в каждой ветке можно регулировать тепло отдельно. Здесь насосы так же ставятся до разветвлений в контурах. Такая схема подключения позволит разумно распределять тепло и экономить расходы.

Важно также сориентировать в пространстве ротор насоса.

Его устанавливают в горизонтальном положении, и ориентируют в направлении потока жидкости по стрелке на корпусе.

В схеме подключения насоса необходимо включить сетчатый фильтр для сбора грязи и абразивных мелких частиц. Фильтр обезопасит от повреждений крыльчатку насоса. С обеих сторон насоса устанавливаются шаровые краны.

Они дают возможность отсекать часть трубопровода для ремонта, замены или профилактики системы и насоса.

Электрическое подключение

Насосы подключаются к сети 220 Вольт тремя проводами – фазой, нолем и заземлением. Для этого применяются вилка с розеткой на три контакта.

Другой способ подключения к сети – с помощью клеммной коробки, или кабелем прямо на клеммы насоса в его клеммной колодке под крышкой.

Клемма N – это контакт ноля, а L- провод фазы.

Без насоса отопительная система с принудительной циркуляцией работать не будет, поэтому для бесперебойной работы нужно предусматривать резерв электрического питания – включить в схему стабилизатор и аккумулятор.

В подключении насоса должен присутствовать выключатель автоматический дифференциальный (дифавтомат).

Другой вариант подключения – автоматический выключатель (автомат) и защитное отключение (УЗО). Такие подключения обезопасят оборудование от повреждений, и обеспечат безопасность работы с оборудованием.

Насос придется включать в работу и отключать от сети вручную, без автоматики.

Установка насоса в систему отопления циркуляционного: подключение и монтаж, схема

Автономные сети отопления формируют с принудительной или самотечной циркуляцией теплоносителя. Для принудительной транспортировки воды нужна установка насоса в систему отопления. Прибор поддерживает скорость циркуляции воды в сети, обеспечивает равномерный прогрев. Есть несколько нюансов монтажа устройства, которые следует разобрать подробнее.

Назначение и принцип работы циркуляционных насосов отопления

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

В продаже есть два варианта приборов – с сухим и мокрым ротором. Работают устройства по одному принципу – запуск сети приводит в движение колеса с лопастями. Крыльчатка захватывает потоки воды и направляет их в трубопровод. Насос нужен для повышения скорости перемещения штатного теплоносителя без изменения показателей давления. В сетях с принудительной транспортировкой насос ставить обязательно, в самотечных – по желанию, в качестве дополнительного устройства.

На заметку! Система с насосом становится энергозависимой. Без подачи электропитания работать не будет. В областях с перебоями электричества рекомендуют выкладывать трубопроводы с наклоном в сторону обратки, насос врезать с байпасом.

Приборы с сухим ротором не контактируют с водой, с мокрым – погружаются в теплоноситель. КПД насоса с сухим ротором выше, доходит до 80%, но агрегат шумит, требует регулярного обслуживания. Нагнетатели с мокрым ротором имеют КПД до 50%, удобнее в применении и стоят дешевле.

Области использования циркуляционных насосов

Применять оборудование допустимо в сетях любого типа. Если в доме схема организована на 5 и более батарей, насос ставят обязательно. Прибор обеспечит доставку теплоносителя нужной температуры в радиаторы при любом отдалении от котла.

Насос нужен в схеме теплых полов – горизонтальная выкладка контуров не предусматривает самотечного движения воды, без него оборудование работать не будет.

На заметку! Применение нагнетателя позволяет уменьшить сечение трубопроводов. Поддержание скорости движения повышает пропускную способность контура, поэтому допустимо уменьшить уклон при выкладке трубы.

Варианты монтажа циркуляционных нагнетателей

Выбирая, как установить циркуляционный насос в систему отопления, учитывают схему сети и вид котла. Основное требование – удобство обслуживания прибора. Перед насосом ставят группу безопасности и отсекающую от котла арматуру. При условии установки на трубу обратной подачи врезают грязевой фильтр. Монтаж на трубу подачи не требует фильтра, но и ставят насос на этот отрезок редко из-за высокой температуры нагрева теплоносителя.

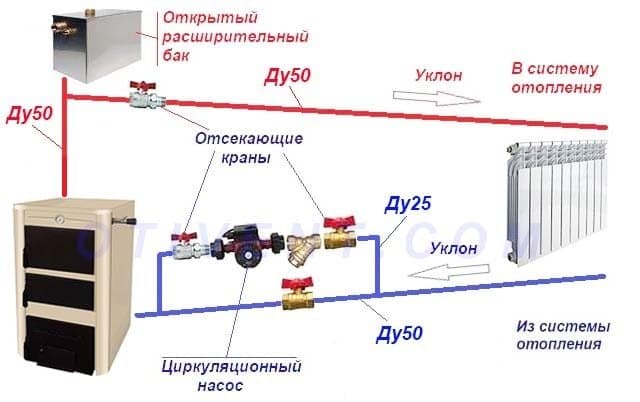

Если оборудование врезают в самотечную сеть, сначала надо ставить байпас, а в прямую линию установить кран. Монтаж насоса в систему отопления с гравитационной циркуляцией организуют для поддержания скорости циркуляции. Байпас требуется для запуска сети в случае отсутствия электропитания – вода пойдет в обход насоса и дома будет тепло.

Технология установки насосного оборудования в сеть

Этапы работы: подобрать нагнетатель, определить зону врезки, установить и подключить.

Правила установки:

1. Байпас и шаровые краны позволяют отключить оборудование, быстро снять и заменить или отремонтировать без остановки работы сети. В верхнюю часть байпаса обязательно врезают воздушный клапан ручного или автоматического типа.
2. Нагнетатели с ручной регулировкой перед запуском нужно развоздушить. Для этого открывают клапан спуска воздуха, запускают прибор в работу на 10 минут, выключают и снова открывают клапан. Процесс выполняют каждый раз при запуске сети в эксплуатацию.
3. Размещают насос только горизонтально, чтобы лопасти погружались в теплоноситель при частичном заполнении трубопровода. Клеммы располагаются вверху.
4. Розетка для подключения отдельная, герметизированная и заземленная.
5. При длине трубопровода до 80 м хватит одного насоса. Если есть ответвления, батарей больше 5 штук или сеть длиннее 80 м – врезают несколько нагнетателей. На каждые дополнительные 20 метров – один насос. Отдельный прибор монтируют на ответвление тупикового типа, например, при подаче тепла в отдаленную комнату.

Подбор зоны монтажа и подключение

Чаще всего хозяева придерживаются схемы установки циркуляционного насоса в систему отопления в контур обратной циркуляции.

Причины такие:

• температура и плотность ниже, оборудование прослужит дольше;
• повышенное статическое давление воды снижает нагрузку.

Допускается врезка насоса в систему отопления на контур подачи, но только при условии прогрева теплоносителя до + 110 С при пиковых нагрузках. Это значит, что в сети с твердотопливными котлами нагнетатель лучше ставить в трубу обратной подачи, а во всех остальных случаях можно врезаться в подающий контур.

Важно! В котлах без системы автоматики ставить нагнетатель можно только в трубу обратной подачи. Если нет контроля, при остановке воды давление резко возрастет, клапан не справится со сбросом, котел взорвется.

Подключение насоса отопления своими руками и обвязка зависят от схемы сети:

1. В систему с гравитационной циркуляцией сначала устанавливают байпас. Это перемычка для поддержания работы магистрали при отключении электричества. Байпас есть в магазинах. Комплектация включает наличие кранов, вентиля, спускного клапана. Монтируют по схеме в паспорте. Как только электричество отключили, на байпасе открывают шаровой кран, вода пойдет в обход насоса. Перекрытый вентиль байпаса и открытый кран подачи воды на насос запускают работу сети с принудительной циркуляцией.
2. Для сети с принудительной циркуляцией нагнетатель врезают в разрыв трубы подачи или обратки.
   По обеим сторонам от насоса нужны шаровые краны, чтобы отключить оборудование от работы в случае поломки или нарушения. Сливать теплоноситель из всей сети не придется – только из участка сети с насосом.

Важно! Независимо от типа магистрали при врезке насоса в трубу обратной подачи перед оборудованием надо установить грязевой фильтр. Он необходим для отсеивания частиц и взвесей, которые выводят из строя крыльчатку.

Рекомендации:

• Ротор поворачивают только по горизонтали. Такое размещение не выведет оборудование из строя при частичном заполнении трубопровода водой.
• Перед установкой надо осмотреть прибор – на нем есть стрелка, показывающая направление потока. Устанавливают по ней.
• Если насос может работать в горизонтальном и вертикальном положении, врезка бывает вертикальной. Но это уменьшит работоспособность оборудования почти на треть.

На заметку! Если в доме будет магистраль принудительного тока воды, но часто отключают электричество, рекомендуют врезать в сеть байпас и выкладывать контур с уклоном в сторону обратки. Такая схема позволит запустить оборудование в работу и прогреть дом при отсутствии электротока.

Подключение насоса в сеть электропитания

Стандартные нагнетатели бытового применения работают от сети в 220 вольт. Основное правило – розетка должна быть отдельной, герметичной и заземленной. Для формирования подключения нужны три провода – фаза, ноль, заземление.

Как правильно подключить насос в систему отопления:

1. Розетку оснастить автоматом защитного отключения. Если нагнетатель оснащен питающим проводом, клеммной колодкой, надо подключать напрямую к кабелю и клеммам.
2. Клеммы расположены под крышкой, подписаны разъемы буквами: N – это ноль, L – это фаза, разъем «земля» не маркируют.
3. Три провода стыкуют с разъемами, закрепляют, закрывают крышку. После проверяют заземление, тестируют сеть, запускают в работу.

Резервное питание организуют стабилизатором с накопителями. Чем больше объем накопителей, тем дольше отработает устройство без централизованной подачи электропитания. В среднем потребление насоса до 300 Вт в сутки, а уточнить показатель можно в техпаспорте прибора.

Скорость работы насосов в системах отопления

Зная, как подсоединить насос к отоплению, подключить в сеть, рассмотрим скорость работы приборов. Бытовые нагнетатели оснащены регуляторами скорости до 7 единиц. Повышение напора ускорит перемещение теплоносителя, прогрев дома займет меньше времени. Чтобы определить оптимальный показатель скорости, нужен лазерный поверхностный термометр, он есть у сантехников.

Что делать:

• запустить сеть в работу;
• измерить показатель температуры на контурах подачи и обратки;
• при разности нагрева более 20 градусов скорость нагнетателя повышают;
• через 35 минут сделать еще один замер температуры;
• если расхождения ниже 10 градусов, скорость снижают.

Тестируют сеть до тех пор, пока не будет показатель разности температур на входном и выходном патрубках в пределах 15 градусов – это стандарт. Скорость прибора зафиксировать, чтобы больше ее не менять.

Важно! Переключать агрегат в рабочем состоянии нельзя. Сначала останавливают работу, перенастраивают регулятор, снова запускают насос. Чтобы не искать термометр, на контуры ставят термодатчики.

Регулировать скорость следует для достижения оптимального прогрева и экономии затрат. Если разность выше 15 градусов, сеть работает без нужной эффективности, выше – горячий теплоноситель не успеет отдавать тепло радиаторам. Получается, что в котел вода поступает слишком нагретой. Это снижает затраты на топливо, его требуется меньше для прогрева воды, но повышает скорость износа нагнетателя, трубопровода, котла.

Схемы подключения насоса отопления: варианты и пошаговая инструкция

Равномерное распределение тепла в доме с автономной системой отопления происходит за счет используемой модели насосного устройства. Благодаря этому оборудованию обеспечивается принудительное движение теплоносителя по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельной реализации, приходится учитывать множество деталей. В этой статье мы подробно рассмотрим возможные схемы подключения, подробно разберем правила подключения.

А также обратите внимание на тонкости выбора места для установки, дополняя материал тематическими фото и схемами.

Содержание статьи:

• Плюсы и минусы использования теплового насоса
• Выбор места для вставки устройства в систему
  • Куда поставить насос?
  • Есть ли исключения из правил?
  • Отопление с группой отдельных магистралей
• Схемы для разных типов систем
• Твердотопливный насос и котел
• Схема установки насоса
• Установка дополнительного оборудования
• Правила подключения к электросети
• Выводы и полезное видео по теме

Плюсы и минусы использования теплового насоса

Пара

десятки лет назад в частном секторе дома оборудовали самотечным отоплением. В качестве источника тепла использовалась дровяная печь или газовый котел. У габаритных циркуляционных устройств была только одна область применения – сети централизованного теплоснабжения.

Сегодня производители отопительного оборудования предлагают более мелкие агрегаты со следующими преимуществами:

1. Увеличилась скорость движения теплоносителя . Вырабатываемое котлом тепло быстро поступает в радиаторы. За счет этого значительно ускорился процесс обогрева помещений.
2. Чем выше скорость, тем выше пропускная способность трубы . Это означает, что одинаковое количество тепла может быть доставлено в помещения по стволу меньшего диаметра.
3. Схемы водяного отопления претерпели значительные изменения. . Магистраль может быть проложена с малейшим уклоном. Также сложность и длина линии может быть любой. Основное правило – рациональный выбор теплового насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного устройства стала возможной организация в доме теплых полов, а также эффективной замкнутой системы отопления.
5. Теперь можно спрятать всю линию тепловых коммуникаций , проходящий по комнатам, что не всегда удачно сочетается с дизайном помещения. Варианты укладки труб достаточно распространены для подвесных потолков, в стенах или под напольными покрытиями.

К недостаткам насосных систем можно отнести обусловленность функционирования от подачи электроэнергии и ее потребления насосным устройством в отопительный сезон.

Ведущая компания по производству отопительного оборудования Grundfos выпустила инновационные модели циркуляционных насосов Alpfa2, способные изменять производительность в зависимости от потребностей системы отопления, что позволяет экономить электроэнергию

Поэтому, если на объекте часто пропадает электроснабжение, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть фиксированной мощностью и циркуляционными моделями насосов.

Выбор места для ввода прибора в систему

Установка циркуляционного насоса предполагается на площадке сразу после теплогенератора, не доходя до первой ветки. Выбранный трубопровод значения не имеет – это может быть как подающая, так и обратная линия.

Куда поставить насос?

Современные модели бытовых агрегатов для отопления, изготовленные из высококачественных материалов, выдерживают температуру максимум до 100°С. Однако большинство систем не рассчитано на более высокий нагрев теплоносителя.

Температурный показатель теплоносителя в сети индивидуального отопления редко достигает даже 70°С. Котел также не греет воду выше 90 градусов

Его эффективность будет одинаково эффективной как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагревании до 50°С составляет 987 кг/м ³ и при 70 градусах – 977,9 кг/м ³ ;
2. Тепловая установка способна создавать гидростатическое давление 4-6 м водяного столба и перекачивать около 1 тонны теплоносителя в час.

Из этого можно сделать вывод: незначительная разница в 9 кг/м ³ между статистическим напором движущегося теплоносителя и обратки не влияет на качество обогрева помещений.

Есть ли исключения из правил?

В виде исключения недорогой – с прямым типом горения. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает закипать.

Монтаж коллекторной разводки в системе отопления с использованием твердотопливного котла считается наиболее эффективным. Однако этот вид отопления частного дома является одним из самых сложных в исполнении.

Проблемы начинают возникать, если электронасос, установленный в подающей магистрали, начинает наполняться горячей водой и паром.

Теплоноситель поступает через корпус с крыльчаткой и происходит следующее:

1. Из-за воздействия газов на крыльчатку насосного устройства КПД агрегата снижается. В результате значительно снижается коэффициент скорости циркуляции теплоносителя.
2. В расширительный бачок, расположенный возле всасывающей трубы, поступает недостаточное количество холодной жидкости. Увеличивается перегрев механизма и образуется больше пара.
3. Большое количество пара при попадании на рабочее колесо полностью останавливает движение теплой воды по магистрали. Из-за повышения давления происходит отключение. . Пар выбрасывается непосредственно в котельную. Создается аварийная ситуация.
4. Если дрова в этот момент не потушить, клапан не справится с нагрузкой и произойдет взрыв.

На практике от начального момента перегрева до срабатывания предохранительного клапана проходит не более 5 минут. Если установить циркуляционный механизм на обратном патрубке, то продолжительность времени, за которое пар поступает в устройство, увеличивается до 30 минут. Этого зазора будет достаточно, чтобы исключить подвод тепла.

В недорогих теплогенераторах из некачественного металла давление срабатывания предохранительного клапана соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель равен 3 Бар

Из этого можно сделать вывод, что устанавливать циркуляционное устройство на подающей линии нецелесообразно и даже опасно. Насосы твердотопливных теплогенераторов лучше всего устанавливать в обратку. Однако это требование не распространяется на автоматизированные системы.

Отопление с группой отдельных магистралей

Если система отопления разделена на две отдельные линии, которые отапливают правую и левую стороны коттеджа или несколько этажей – практичнее будет установить на каждую ветку отдельный насос.

При установке отдельного прибора для теплотрассы второго этажа появляется возможность сэкономить за счет настройки необходимого режима работы. Благодаря тому, что тепло имеет свойство подниматься вверх, на втором этаже всегда будет теплее. Это уменьшит скорость циркуляции охлаждающей жидкости.

Насос вставляется так же – на участке сразу после теплогенератора до первой ветки в этом контуре отопления. Обычно при установке двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разных типов систем

Изначально необходимо определить зону врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для размещения бытового насоса необходимо определить наиболее удобный участок, чтобы его можно было легко обслуживать. На поле устанавливается запорная и запорная арматура котла.

Для проведения технического обслуживания и контроля за работой оборудования необходима установка запорных кранов. Таким образом, любой элемент системы отопления можно демонтировать без полного демонтажа магистрали

На обратке насос ставится после расширительного бака перед теплогенератором.

Из-за наличия в воде различных механических примесей, например песка, могут возникнуть проблемы в работе насосного механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае и остановке двигателя. Поэтому непосредственно перед агрегатом необходимо установить сетчатый фильтр.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих эффективно функционировать в системе отопления частного дома. К ним относятся: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос открытой системы отопления. Он способен работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для районов с частыми отключениями электроэнергии. Это намного экономичнее, чем покупка источника бесперебойного питания или генератора. В этом случае блок с запорной арматурой необходимо установить на , а по прямой вставить кран.

В магазинах можно найти готовые узлы с байпасом. Вместо проточного клапана на них расположен обратный пружинный клапан. Такое решение не рекомендуется – клапан выдает силу сопротивления 0,1 Бар, что указано как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать откидной клапан. Однако его установка осуществляется строго горизонтально.

Твердотопливный насос и котел

Насос подключается к системе с твердотопливным агрегатом на обратной линии. В этом случае насосное устройство подключается к контуру котла с байпасом и трехходовым смесительным клапаном. Кроме того, последний может быть оснащен сервоприводом и датчиком температуры поверхности.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих эффективно функционировать в системе отопления частного дома. К ним относятся: группа безопасности и смесительный узел на основе трехходового смесительного клапана

В связи с тем, что максимальная производительность отопительного оборудования используется в полной мере только в холодное время года, возможна установка теплоаккумулятора (ТА). Он способен поглощать лишнее тепло, а затем по требованию отдавать его в отопительный контур.

Данная батарея выполнена в форме бака и облицована теплоизоляционным материалом. С одной стороны устройства расположены два штуцера, предназначенные для его подключения, а два с другой – для подключения к магистрали радиатора.

Аккумулятор тепла имеет два контура: малый и большой. Первый получает энергию от котла, второй отдает теплоноситель в систему отопления по мере необходимости

При прохождении теплоносителя через котел, работающий на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется вставка другого циркуляционного устройства.

В зависимости от степени охлаждения жидкости в системе отопления сюда через вентиль будет поступать количество тепла от накопителя.

Схема установки насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от производителя, должно быть на трубе или запорно-регулирующей арматуре.

Крепление осуществляется с помощью накидных гаек. Такой вариант фиксации позволит снять его при необходимости, например, для осмотра или ремонта.

При выборе модели циркуляционного насоса необходимо обратить внимание на возможность его функционирования в разных положениях. Вертикальное размещение устройства снижает его мощность до 30%

Правильно выполненный монтаж всех элементов системы обогрева обеспечивает равномерный прогрев всей линии.

При монтаже циркуляционного насоса необходимо соблюдать следующие правила:

1. Допускается установка прибора на любых участках трубы. Трубопровод может быть горизонтальным, вертикальным или наклонным. Однако ось ротора должна быть горизонтальной. Поэтому установка «головой вниз» или, наоборот, вверх — невозможна.
2. Стоит обратить внимание на расположение пластиковой коробки, где находятся силовые контакты – они будут сверху корпуса. В противном случае они могут быть залиты водой в аварийной ситуации. Для этого открутите крепежные винты на корпусе и поверните его в нужном направлении.
3. Соблюдайте направление потока. Обозначается стрелкой на корпусе устройства.

Насос всем своим весом давит на корпуса шаровых кранов, расположенных рядом. Это следует учитывать при выборе фурнитуры. Качественные детали оснащены мощным корпусом, который в процессе эксплуатации не треснет от ежедневных нагрузок.

Установка дополнительного оборудования

Независимо от типа используемого контура отопления, где теплопроизводителем является один котел, достаточно будет установить одно насосное устройство.

Если система конструктивно более сложная, то возможно использование дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример схемы совместной обвязки твердотопливного котла в паре с электрическим. Данная система отопления имеет два передаточных устройства

Необходимость в этом возникает в следующих случаях:

• при отоплении дома задействовано более одного котлоагрегата;
• при наличии в схеме обвязки буферной емкости;
• система отопления расходится на несколько ответвлений, например обслуживание бойлера косвенного нагрева, нескольких этажей и т.п.;
• при использовании гидравлического разделителя;
• при длине трубопровода более 80 метров;
• при организации движения воды в контурах теплого пола.

Для проведения правильной обвязки нескольких котлов, работающих на разных видах топлива, необходимо установить резервные насосы.

Для контура с установкой дополнительного циркуляционного насоса также необходим. При этом магистраль состоит из двух контуров – отопительного и котельного.

Буферный бак делит систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах в 2-3 этажа. Из-за разветвления системы на несколько магистралей насосы для перекачки теплоносителя задействуют 2 и более.

Отвечают за подачу теплоносителя на каждый этаж к различным отопительным приборам.

Независимо от количества передаточных устройств они устанавливаются на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается шаровыми кранами

Если в доме планируется организовать теплые полы, то целесообразно установить два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. поддержание температуры на уровне 30-40°С.

Для того, чтобы мощности основного насосного устройства хватило для преодоления местное гидравлическое сопротивление контуров пола, длина линии не должна быть более 50 м. В противном случае обогрев пола станет неравномерным, соответственно помещения

В некоторых случаях установка насосных агрегатов вообще не требуется. Многие модели настенных электро- и бензогенераторов уже имеют встроенные циркуляционные устройства.

Правила подключения к электросети

Циркуляционный насос работает от электричества. Подключение стандартное. Рекомендуется провести отдельную линию питания с защитой от перенапряжения.

Для подключения необходимо подготовить 3 провода – фаза, нейтраль и земля.

Вы можете выбрать любой из способов подключения:

• через устройство ;
• подключение к сети с источником бесперебойного питания;
• питание насоса от системы автоматики котла;
• регулируется термостатом.

Многие недоумевают, зачем усложнять, ведь подключение помпы можно осуществить, подключив вилку к проводу. Вот так насосное устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать этот способ из-за опасности возникновения непредвиденных ситуаций: нет заземления и предохранительного автомата.

Схема с дифференциальной машиной используется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности электропроводки, оборудования и людей.

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода выбирается исходя из номинала устройства.

В стандартной схеме подача питания осуществляется на верхние розетки – они обозначены нечетными номерами, нагрузка – на нижние (четные номера). К автомату будет подключаться и фаза, и ноль, поэтому разъемы для последнего обозначаются буквой N.

Для автоматизации процесса остановки циркуляции теплоносителя при охлаждении до определенной температуры используется электрическая схема подключения насоса и термостата. Второй монтируется в линию подачи.

В момент снижения температуры воды до заданного значения устройство отключает цепь электропитания.

Для того, чтобы термостат отключал процесс циркуляции в нужный момент, его устанавливают на металлическом участке трубопроводной линии. Из-за плохой теплопроводности полимеров установка на пластиковую трубу приведет к некорректной работе устройства

Подать электроэнергию через источник бесперебойного питания не составит труда, для этого в нем есть специальные разъемы. Также подключают теплогенератор, когда есть необходимость обеспечить электроэнергией.

Если вы выбираете способ подключения насоса к щиту управления котла или автоматике, вам потребуются хорошие знания в системе электроснабжения или помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видео:

В видео разъясняются особенности двухтрубной системы отопления и демонстрируются разные схемы установки приборов:

Особенности подключения теплоаккумулятора к системе отопления на видео:

Если вы все знаете правила подключения, не возникнет сложностей с установкой циркуляционного насоса, а также при подключении его к электроснабжению дома.

Самая сложная задача – вставить насосное устройство в стальной трубопровод. Однако, используя набор ручек для создания резьбы на трубах, можно самостоятельно оформить узел насоса .

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может быть, вы увидели неточности или ошибки в рассмотренном материале? Пожалуйста, напишите об этом в разделе комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите нам об этом, добавьте фото своей помпы — ваш опыт будет полезен многим читателям.

Установка циркуляционного насоса: схемы, правила установки

Циркуляционные насосы устанавливаются в системах отопления с принудительной или естественной циркуляцией. Они нужны для увеличения теплоотдачи и для возможности регулировать температуру в помещении. Установка циркуляционного насоса – не самая сложная задача; при наличии минимума навыков можно сделать самому, своими руками.

Содержание артикула

• 1 Что такое циркуляционный насос и для чего он нужен
• 2 Куда ставить
• 3 Обвязка
  • 3.1 Принудительная циркуляция
  • 3.2 Естественная циркуляция
  • 3.3 Особенности установки
• 4 Подключение к сети

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос – это устройство, изменяющее скорость движения жидкая среда без изменения давления. В системах отопления его устанавливают для более эффективного обогрева. В системах с принудительной циркуляцией является обязательным элементом, в гравитационных может устанавливаться при необходимости увеличения тепловой мощности. Установка циркуляционного насоса с несколькими скоростями позволяет изменять количество передаваемого тепла в зависимости от температуры наружного воздуха, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос секционный с мокрым ротором

Существует два типа таких агрегатов – с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (около 80%), но они очень шумные и требуют регулярного обслуживания. Агрегаты с мокрым ротором работают практически бесшумно, при нормальном качестве теплоносителя могут перекачивать воду без сбоев более 10 лет. У них меньший КПД (около 50%), но их характеристик более чем достаточно для обогрева любого частного дома.

О выборе циркуляционного насоса для систем отопления читайте здесь.

Куда ставить

Циркуляционный насос рекомендуется ставить после котла, перед первой веткой, а на подающей или обратке – не важно. Современные агрегаты изготавливаются из материалов, выдерживающих температуру до 100-115°С. Отопительных систем, работающих с более горячим теплоносителем, немного, поэтому соображения о более «комфортной» температуре несостоятельны, но если вам спокойнее, ставьте в обратной линии.

Возможна установка в обратку или прямую трубу после/перед котлом перед первой веткой

Разницы в гидравлике нет – котел, и остальная система, не важно есть ли насос в подающая или обратная линия. Важна правильная установка, в плане обвязки, и правильная ориентация ротора в пространстве. Остальное не важно.

Обвязка

Существует два типа систем отопления – с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией не могут работать без насоса, с естественной циркуляцией работают, но в этом режиме имеют меньшую теплоотдачу. Тем не менее, меньше тепла все же гораздо лучше, чем вообще никакого тепла, потому что в районах, где часто отключают электричество, система проектируется как гидросистема (с естественной циркуляцией), а затем в нее врезается насос. Это дает высокую эффективность и надежность отопления. Понятно, что установка циркуляционного насоса в этих системах отличается.

Все системы отопления с теплым полом принудительные – без насоса теплоноситель не будет проходить по таким большим контурам

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией неработоспособна без насоса, то он устанавливается непосредственно в разрыв подающая или обратная труба (на ваш выбор).

Большинство проблем с циркуляционным насосом возникает из-за наличия в теплоносителе механических примесей (песок, другие абразивные частицы). Они способны заклинить крыльчатку и остановить двигатель. Поэтому перед агрегатом необходимо поставить фильтр-отстойник.

Установка циркуляционного насоса в системе принудительной циркуляции

Также желательна установка шаровых кранов с обеих сторон. Они дадут возможность заменить или отремонтировать устройство, не сливая охлаждающую жидкость из системы. Перекройте краны, снимите агрегат. Сливается только та часть воды, которая была непосредственно в этом отрезке системы.

Естественная циркуляция

Обвязка циркуляционного насоса в самотечных системах имеет одно существенное отличие – требуется байпас. Это перемычка, которая переводит систему в рабочее состояние, когда насос не работает. На байпасе установлен один шаровой запорный кран, который закрыт все время работы перекачки. В этом режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

При отключении электричества или выходе из строя агрегата кран на перемычке открывается, кран, ведущий к насосу, закрывается, система работает как самотечная.

Особенности установки

Есть один важный момент, без которого установка циркуляционного насоса потребует переделки: требуется повернуть ротор так, чтобы он был направлен горизонтально. Второй момент – это направление потока. На корпусе есть стрелка, указывающая, в каком направлении должна течь охлаждающая жидкость. Так вы поворачиваете агрегат так, чтобы направление движения теплоносителя было «по стрелке».

Подключение к сети

Циркуляционные насосы работают от сети 220 В. Подключение – стандартное, желательна отдельная линия электропередач с автоматическим выключателем. Для подключения необходимы три провода – фаза, ноль и земля.

Схема электрических соединений циркуляционного насоса

Само подключение к сети можно организовать с помощью трехконтактной розетки и вилки. Этот способ подключения используется, если насос поставляется с подключенным силовым кабелем. Его также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы расположены под пластиковой крышкой. Снимаем его, открутив несколько болтов, находим три разъема. Обычно они подписаны (есть пиктограммы N — нулевой провод, L — фаза, а «земля» имеет международное обозначение), ошибиться сложно.

Куда подключать силовой кабель

Так как от работы циркуляционного насоса зависит вся система, есть смысл сделать резервный блок питания – поставить стабилизатор с подключенными аккумуляторами. При такой системе электроснабжения все будет работать несколько дней, так как сам насос и автоматика котла «тянут» электроэнергию максимум на 250-300 Вт. Но при организации нужно все просчитать и подобрать мощность котла.
