Установка и подключение мембранного расширительного бака в системе отопления

Мембранный расширительный бак – часть системы отопления дома или квартиры. Установка расширительного бака позволяет избежать разрывов трубопроводов с горячей водой путем компенсации увеличения объема теплоносителя, вызванного повышением температуры.

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

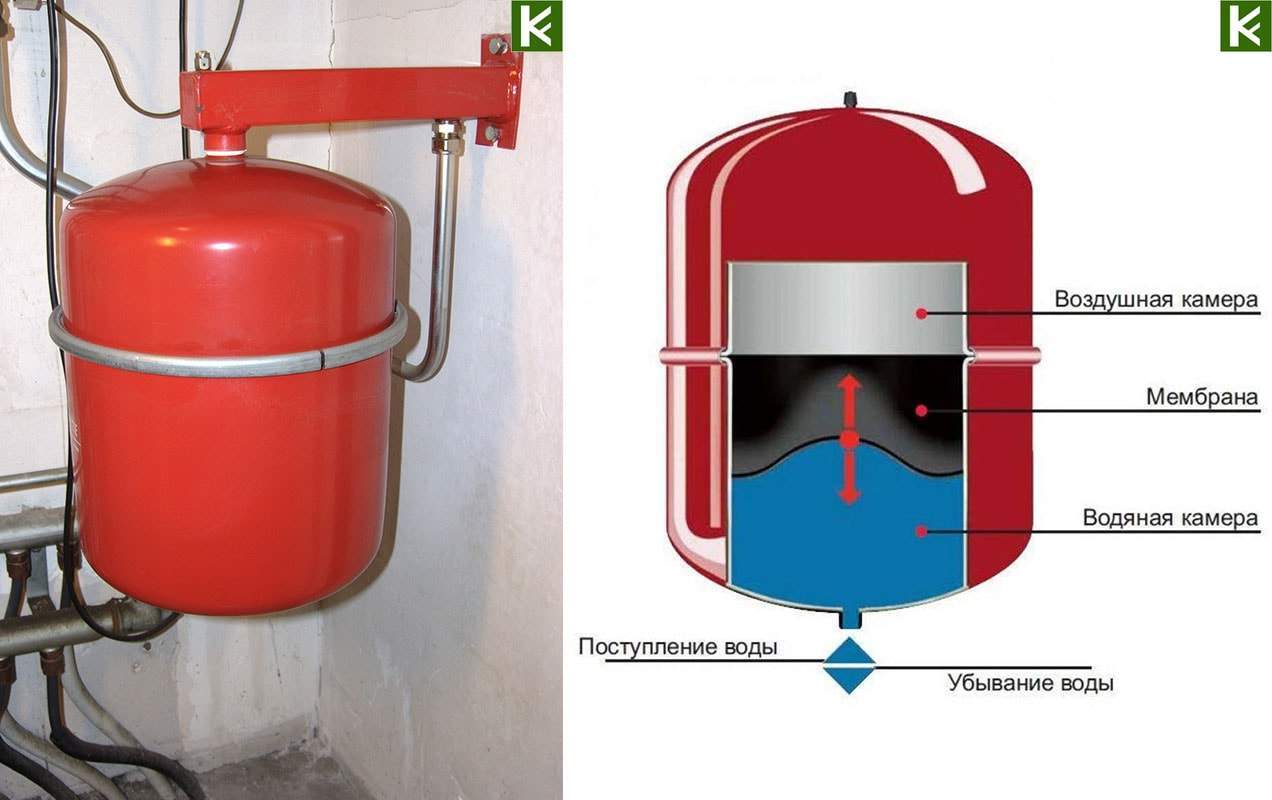

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

  • баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
  • диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

  • бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
  • качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
  • при подкачке требуется небольшое количество газа или воздуха;
  • теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
  • минимальные затраты на эксплуатацию системы;
  • монтаж не требует больших затрат средств и времени.

Читайте еще: Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Выбор мембранного расширителя

Какую разновидность выбрать (открытого или закрытого типа)

Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.

Рассмотрим отличия и определимся с рациональным выбором.

Расширительный бак с мембраной (закрытый)

При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.

Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.

Открытый расширительный бак

Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.

Открытые баки используют редко из-за недостатков:

  • массивная конструкция;
  • создаются благоприятные условия для процесса коррозии;
  • нельзя использовать при высоком давлении.

Как определить необходимый объем расширительного бака

Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.

Способ 1

Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.

Способ 2

Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:

 V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.

Где:

V – количество жидкости в системе;

Bt – коэффициент, учитывающий расширение воды при изменении температуры;

P min – исходное значение давления;

P max – разрешенное давление. Используется при расчете предохранительного клапана;

Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:

Образец расчета:

Количество воды в установке 800 литров;

Bt для воды с температурой 85 градусов составляет 0,034;

Исходное давление – 1,5;

Предельное давление – 5.

0;

Величину коэффициента заполнения находим по таблице – 0.58

Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.

Полученный результат умножают на коэффициент резерва равный 1,25.

Полный объем: 67*1,25 = 83,75 л.

Выбираем бак, который по объему близок этому значению.

Допускается пользоваться таблицами. В качестве теплоносителя – вода.

В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта. Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака

Способ 3

Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки.

Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.

Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.

Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.

Как определить диаметр трубы, идущей к расширительному баку

Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:

Где устанавливается расширительный бак на отопление

Установка мембранного расширительного бака в системе отопления может быть выполнена в любом месте. Рассмотрим два варианта: на обратке и на падающем участке трубопровода.

На обратке – признается, как наиболее удачный вариант, который способствует работе мембранного бака в оптимальных условиях. Это позволяет продлить срок эксплуатации оборудования.

Вариант присоединения бака на подающем участке магистрали не отличается стабильной работой. Вода, проникающая в бак будет иметь повышенную температуру. Не исключено проникновение пара в расширительную емкость. Давление компенсируется слабо, снижается срок службы расширительного оборудования.

Важно! Присоединяйте бак в систему через «американку» с краном для отсечения системы. Мембранный расширитель в любое время можно вывести из схемы для ремонтных работ или замены на новый бак. Тройник позволяет сливать воду не затрагивая остальные части отопительной системы.

Как правильно установить мембранный расширительный бак в системе отопления

Требования к месту установки расширительного бака:

  • не ставьте оборудование близко к стене. Ремонт и обслуживание требует свободного доступа к установке;
  • установите бак на высоту удобную для обслуживания;
  • установите запорную арматуру, позволяющую отключить бак от системы;
  • зафиксируйте на стене все подводящие к баку трубы, чтобы снять с патрубка излишнюю нагрузку;
  • температура окружающей среды в помещении не должна опускаться ниже 0 градусов.

Какие материалы и инструменты нужны для работы. Каким шлангом подключить расширительный бак к отоплению

Чтобы установка расширительного бака – экспанзомата, прошла корректно, потребуются специальные ключи и герметик (уплотнение соединений) для сантехнических устройств, работающих под давлением. При покупке средств и инструментов уточните диапазон температур на которые они рассчитаны.

Нарушение этих правил может привести к самым серьезным последствиям. Так например это может произойти при использовании дешевого герметика для пластиковых окон. Привлекательный внешний вид не обеспечивает надежность.

Часто при монтаже бака применяют обычный разводной ключ. Приобретите дополнительно ключ, который специально предназначен для соединения трубопроводов из металлопластика. Потребуется ступенчатый ключ, чтобы работать с разъемными соединениями.

Для крепления расширительных баков на стене есть стандартные комплекты. Они способны выдержать вес 50 кг и более.

Если найти такой комплект не удалось, приобретите все составляющие по отдельности.

Убедитесь в надежности стены и приступайте к креплению кронштейна. Наметьте фломастером место отверстий и с помощью сверла сделайте углубления. Диаметр сверла – 8 мм. После забивки дюбелей закрепите скобу специальными шурупами. Проденьте хомуты через отверстия, и зафиксируйте бак.

В системе отопления широко используют подводку в виде надежного крепежного устройства – гибкого шланга. Это обеспечивает подвижность приборов. Ведь очень часто при монтаже теплоснабжения схемы расположены так, что сделать жесткий стык практически невозможно. Отметим преимущества соединения с помощью гибких шлангов:

  • длительный срок службы;
  • надежны в процессе эксплуатации;
  • простота при сборке и разборке соединения при необходимости замены оборудования;
  • снижение уровня шума;
  • устранение вибрации;
  • не подвержены действию коррозии;
  • внутренняя резьба для безопасного соединения;
  • эластичны;
  • обладают устойчивостью к изменению температурного режима и давления.

Изготавливают гибкие шланги из нержавеющей стали. При покупке уточните диаметр соединительного штуцера. Выбирайте шланги в соответствии с диаметром соединения на расширительном бачке.

Читайте еще: Гидроаккумулятор (гидробак) для систем водоснабжения: устройство и принцип работы, разделение видов

Пошаговая инструкция.

Разные способы подключения

Экспанзомат – еще одно название расширительного мембранного бака. Рациональнее, если установкой займется специалист. Если решили установить самостоятельно, то в неясных моментах свяжитесь с ним и получите консультацию. Установить бак можно как на подающей части магистрали, так и на обратке.

Последовательность и особенности установки:

  • расположение расширительного бачка в пространстве. В принципе, как уже было сказано, бак можно расположить как угодно. Но с точки зрения рациональности, воздушная камера должна располагаться вверху, чтобы не подвергаться воздействию гравитации. Это усилит и без того значительное воздействие на мембрану со стороны теплоносителя и воздуха. Потребуется замена или ремонт через меньший промежуток времени, чем указано в гарантийных обязательствах;
  • на смонтированной схеме отопительной системы выбирают свободное от завихрений место. Обычно это участок трубы перед рециркуляционным насосом. Это наиболее оптимальный вариант;
  • крепят бачок к стене и соединяют гибким шлангом с системой.

Не важно, куда вы поставите бак: на подачу, или это будет обратка, важно чтобы он был расположен на минимальном расстоянии от всасывающей стороны центробежного насоса.

Как проверить и накачать расширительный бак. Какое должно быть давление в установленном расширительном баке

Перед установкой расширительного бака требуется провести проверку давления. Для нормальной работы всей системы это важный момент. Определитесь, где у вашего гидроаккумулятора находится воздушная камера. При покупке аппарата вы получаете инструкцию, в которой есть схемы подключения и внутреннее устройство бачка. Снимите или открутите заглушку со стороны воздушной камеры. Под ней располагается золотник, такой как на камере автомобильного колеса. Замерьте давление в воздушной камере.

Как правило, техническая документация содержит такую информацию. Полагаться на эти цифры не стоит. В процессе транспортировки, да и просто со временем, какое-то количество воздуха может выйти из системы через неплотности в соединениях. Неправильный установленный перепад давления в воздушной камере и системе отопления постепенно снизит эффективность работы всей тепловой установки. Перед замерами не надо заполнять бак водой. Просто заполните систему водой.

Теперь надо подогнать перепад давления под свою тепловую установку. Допустим, рабочее давление в трубах составляет 1,3 бар. Разница между давлением в системе и воздушном отсеке бака должна быть оптимально 0,3 бар. Таким образом мембрана всегда будет всегда поджата со стороны теплоносителя. Это необходимо, чтобы при снижении температуры в отопительной системе не происходило засасывание воздуха в воду. Слабым местом в этом случае являются воздухоотводчики работающие в автоматическом режиме. Именно они могут пропускать воздух в тепловую систему, а это недопустимо. Если нужный перепад не соответствует требованиям, требуется подкачать или стравить воздух из камеры бака.

После процедуры замеров заполните трубы водой, и запускайте котел.

Заключение

Все работы связанные с установкой мембранного расширительного бака в системе отопления не требуют высокой квалификации и вполне могут быть выполнены самостоятельно. Познакомившись с материалами вы сможете определить объем мембранного бака и выбрать модель оборудования в магазине.

К изделию прилагается инструкция по монтажу и установке.

Если помещение которое вы собираетесь отапливать имеет большие размеры, можно установить не один, а сразу несколько мембранных расширительных бачков.

Мембранный расширительный бак системы отопления

Содержание:

1. Применение мембранных расширительных баков
2. Преимущества применения мембранных устройств
3. Конструкционные особенности
4. Установка мембранных расширительных баков

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков


Мембранные баки применяют в следующих случаях:
  • при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
  • для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
  • в системах, где задействуют тепловые навесы и солнечные коллекторы;
  • в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств


Мембранные расширительные баки в системах отопления имеют ряд преимуществ:
  • мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
  • устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
  • при необходимости мембрану можно без проблем заменить;
  • мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
  • отсутствует риск, что питьевая вода будет загрязнена;
  • потребуется минимальная подкачка воздуха;
  • отсутствуют потери теплоносителя в результате испарения;
  • низкие эксплуатационные затраты;
  • монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности


Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.

Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: "Делаем подбор расширительного бака для отопления").

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая - имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

  • начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
  • в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Установка мембранных расширительных баков


До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.

Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

  • бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
  • место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: "Монтаж и установка расширительного бака в системе отопления своими руками").

Посмотрите также видео о мембранных расширительных баках системы отопления:



В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

Использование расширительного бака в системе отопления

Обогрев строений организуется по различным схемам и технологиям. Наиболее практикуемым вариантом является водяной отопительный контур с искусственной (принудительной) циркуляцией теплоносителя. А потому выбор версии расширительного бака предопределен – только закрытого типа. Но монтаж данного прибора имеет ряд специфических особенностей, незнание которых чревато снижением эффективности системы, ее некорректным функционированием и частыми поломками оборудования.

Нюансы выбора расширительного бака

Именно данный вопрос вызывает некоторые сложности у тех, кто приобретает прибор самостоятельно или по совету «бывалых». Дело в том, что внешне РБ практически неотличимы от гидроаккумуляторов (ГА), монтируемых в системе водоснабжения, разве что окраской корпуса. Стандартом для расширительных баков определен красный цвет, но не все производители придерживаются этого, отсюда и путаница. Надеяться на рекомендации менеджера бесполезно: одни не знают данного нюанса, а другие сознательно идут на подлог, так как большая часть ГА (они окрашиваются синим) стоит дороже аналогов для системы отопления.

Их утверждения, что приборы взаимозаменяемы, не выдерживают никакой критики. И вот почему. К мембране (колбе) расширительного бака предъявляется основное требование – устойчивость к термическому воздействию. И это вполне объяснимо, так как теплоноситель в контуре нагревается до 95 0С. А вот для ХВС это не нужно по определению. Но РТИ для гидроаккумулятора изготавливаются из резины категории «пищевая», а потому и цена на изделие выше.

Порядок монтажа бака закрытого типа

Для включения «расширителя» в схему отопления не обязательно иметь профильное образование и большой опыт работы. Методика установки прибора несложная, главное – придерживаться определенной последовательности выполнения технологических операций.

Выбор места

Отопительные системы обустраиваются по различным схемам, да и конфигурация магистрали разрабатывается применительно к конкретному строению. Но есть единое правило: расширительный бак ставится на прямолинейном участке обратки и только до циркуляционного насоса. Это создает наиболее благоприятные условия для работы прибора: отсутствуют завихрения потока, а скорость его течения неизменна.

При выборе места нужно учитывать ряд сопутствующих моментов:

  • Возможность фиксации расширительного бака на поверхности – большой плюс. Этим снижается (или полностью нивелируется) нагрузка на трубы отопления. Особенно актуально для трасс из пластиков.
  • Между стеной помещения и корпусом бака должен быть небольшой зазор. Такой монтаж облегчает контроль состояния РБ (визуальную диагностику) и его обслуживание (замену).
  • К расширительному баку нужно обеспечить свободный доступ, причем в любое время. А потому такие места для его монтажа, как кладовки, ниши и тому подобное, заваленные различными предметами, не лучшее решение.

Монтаж расширительного бака ведется только в помещениях, где температура не опускается ниже +1 0С. Для отапливаемых же секторов дома это не имеет значения.

Порядок подготовки РБ

  • Удаление заводской укупорки.
  • Установка на расширительный бак крана (для отключения от системы), переходника (при необходимости).
  • Проверка герметичности соединений.
  • Фиксация изделия на основе.
  • Присоединение к трубе системы отопления.
Верхняя подводка предпочтительнее, так как воздушные пузыри из системы удаляются эффективнее. И даже повреждение мембраны не сильно отражается на функционировании РБ.

Настройка расширительного бака

Заключается в проверке уровня давления в воздушной камере. Оно должно соответствовать расчетному значению для конкретной системы. Излишки стравливаются, а вот при недостаточной величине нужно РБ подкачать; подойдет даже простейший велосипедный насос. Для контроля можно использовать манометр, которым пользуются автолюбители.

Чтобы упростить задачу, при покупке расширительного бака нужно посмотреть его паспорт и выбрать образец, давление в котором соответствует требуемому значению. Это избавит от необходимости закачивать или стравливать воздух.

Заполнение бака теплоносителем

Последний этап, цель которого – убедиться в отсутствии протечек. Открывается запорная арматура и визуально контролируется герметичность сосуда и всех соединений под давлением. Выявленные дефекты устранить несложно. На этом работа считается законченной.

Нюансы монтажа бака открытого типа:

  • Для установки выбирается наиболее возвышенный участок схемы отопления. В частном секторе это, как правило, чердачное помещение.
  • Организуется максимально эффективное утепление расширительного бака. Он не является украшением интерьера, а потому выносится в неотапливаемые сектора здания (тот же чердак). Некачественная термоизоляция приведет к образованию льда в резервуаре со всеми вытекающими. Побочный эффект – повышение уровня теплопотерь, что инициирует переход котельного оборудования на усиленный режим. А это преждевременная выработка ресурса + увеличение расхода топлива.
  • В открытом расширительном баке помещается труба (если ее нет), позволяющая контролировать минимальный уровень теплоносителя.
  • В процессе монтажа нужно предусмотреть слив излишков, а также возможность пополнения запасов жидкости. Это означает, что к расширительному баку подводятся соответствующие трубные магистрали (канализация и водопровод).

Компания «АЛЬФАТЭП» реализует различные версии расширительных баков для всех схем отопления. Изделия только известных производителей по заводским ценам, сортамент внушительный. Наши специалисты подскажут, как грамотно смонтировать РБ в зависимости от особенностей системы и самого строения. Связаться с ними можно через раздел сайта alfatep.ru «Контакты» или по телефону 8 (495) 109 00 95. Звонок бесплатный по всей территории РФ. Оперативная доставка в любой регион нашими представительствами на местах.

Расширительный бак для отопления - расчет и схема установки + Видео инструкция

Расширительный бак играет важную роль в отопительной системе. Его главное предназначение – предотвращать повышение давления в системе, которое происходит из-за того, что теплоноситель при подогреве расширяется. В целом, расширительный бак для отопления бывает двух видов:

  • Закрытый бак, который нередко называют еще мембранным.
  • Открытый.

Давайте подробнее поговорим о каждом из них.

Содержание статьи:

Виды — Открытые баки

Открытые расширительные баки характеризуются тем, что устанавливать их необходимо исключительно в самой высокой точке отопительной системы. Таким местом может быть, к примеру, чердак. Но вот препятствие расширению теплоносителя – это не единственная функция такого вида устройств, поскольку они также препятствуют закипанию воды в трубах и восполняют ее запасы в тех случаях, когда по какой-либо причине произошла утечка.

Бак может быть использован как с естественной, так и с принудительной циркуляцией.

  • Если циркуляция естественная, то бак необходимо подсоединять к магистрали, по причине чего он «по совместительству» будет еще и воздухосборником.
  • Если же теплоноситель движется по системе принудительно, то бак подсоединяется уже к обратной трубе, дабы вода в системе не закипала.

В целом, открытый бак представляет собой резервуар, из которого выходят четыре трубки:

  1. Расширительная.
  2. Циркуляционная.
  3. Переливная.
  4. Сигнальная.

К отопительной системе ведет расширительная трубка, которая располагается вверху емкости. Также есть переливная трубка, необходимая в тех случаях, когда емкость переполняется и нужно увести воду в канализацию. Снизу, соответственно, есть сигнальная трубка, оснащенная запором, а циркуляционная нужна для того, чтобы теплоноситель в баке не замерзал, да и общая температура чтоб поддерживалась перманентно. При желании можно принять еще одну дополнительную меру, которая «подстраховывала» бы циркуляционную трубу – утеплить бак термоизолирующим материалом.

Важно! На сегодняшний день подобные баки практически не используются в отопительных системах ввиду большого количества недостатков.

Среди таких недостатков хотелось бы выделить следующие:

  1. Такие системы не приспособлены к высокому давлению.
  2. Их конструкция весьма громоздка и габаритна.
  3. По причине того что система открытая, в трубопровод наряду с водой попадает еще и воздух, оказывающий самое негативное влияние на поверхность труб – в скором времени на них образуется коррозия. Это же касается и прочих металлических элементов.
  4. Такие баки следует устанавливать только в самой высокой точке, а это, согласитесь, дополнительные расходы.

Закрытый бак (мембранный)

Мембранный расширительный бак для отопления лишен всех тех минусов, которыми буквально бурлит предыдущая система. Вместе с тем, у него также есть некоторые требования, без которых установка не была бы возможной. Во-первых, он нуждается в манометре, а во-вторых, ему нужно еще и устройство для того, чтобы регулировать давление вручную, в противном случае давление превысит все допустимые нормы (а это примерно три-четыре бара, в зависимости от конкретных условий и особенностей модели).

Такого рода бак монтируется в непосредственной близости к котлу и подводится к обратному трубопроводу. Это необходимо для того, чтобы теплоноситель не закипал. При монтаже особое внимание нужно уделять надежности креплений, поскольку в ходе эксплуатации вес бака может существенно увеличиваться.

По сути, этот расширительный бак для отопления – это металлическая емкость, которая по форме может быть как плоской, так и цилиндрической. Внутренняя полость бака разделяется на несколько зон посредством резиновой мембраны. В одной из таких зон находится сжатый газ или воздух (о степени его сжатости должно быть указано в техпаспорте). Следовательно, в неактивном состоянии весь объем резервуара заполнен газом. До того как запустить систему, давление в баке делают таким же, как и давление во всей отопительной системе.

Затем, когда температура повышается, вода попадает в специально отведенную для нее зону в баке, а в «газовой» части давление при этом увеличивается до значения отопительной системы. Если в ней достаточно большое количество теплоносителя, то давление воздуха следует тщательным образом контролировать. Для этого системы оснащаются специальными компрессорами, которые и поддерживают заданное предварительно значение.

Как можно догадаться из названия, основная деталь такого бака – это мембрана. Она, к слову, может быть двух типов:

  1. Диафрагменную мембрану зачастую заменить при поломке ничем нельзя, а применяется она преимущественно в баках незначительного объема.
  2. В отличие от нее, баллонная мембрана легко меняется при выходе из строя. Также она отличается тем, что теплоноситель в ней напрямую не контактирует с поверхностью бака, благодаря чему срок эксплуатации последнего существенно возрастает.

Видео по расчету

Подключение расширительного бака своими руками

Как уже говорилось, открытые баки сегодня практически нигде не встречаются, так что говорить об их установке не имеет смысла. Гораздо чаще встречаются система закрытого типа, имеющие внутри себя несколько отдельных баков.

Более того, они оборудуются насосом, необходимым для искусственной циркуляции носителя тепла, а для подключения используется специальный штуцер, который продемонстрировал себя надежным и качественным.

Этап 1. Для начала определимся с емкостью бака. Специалисты утверждают, что он должен составлять приблизительно десятую часть от общего объема теплоносителя.

Важно! Врезать бак рекомендуется в том месте отопительной системы, где давление наименьшее. Зачастую это обратный канал трубопровода.

Также следует учесть тот факт, что расширительный бак для системы отопления не должен мешать вам или вашим сожителям, то есть, разместить его нужно на полу где-то в углу комнаты или, в крайнем случае, под стеной.

Этап 2. Главное, о чем следует позаботиться – это произвести правильные технические расчеты. Самым важным значением при этом является общий объем отопительной системы. Если таковой информацией вы не обладаете, то ее легко можно выяснить посредством используемого отопительного устройства и мощности котла.

Так, для теплых полов и панельных устройств мощность составляет 17 литров на киловатт. У конвекторов всего 7 литров, а у радиаторов – 10.5 литра.
Для вычисления объема расширительного бака необходимо использовать следующую формулу:

(V системы* k)/D=V бака

Если некоторые значения вам неизвестны, то давайте разберемся с ними. Надеемся, что с объемом отопительной системы и объемом бака все более-менее ясно, говорить об этом не стоит. К у нас – это значение расширения теплоносителя, измеряется в %. Если говорить о воде, а она чаще всего выступает теплоносителем, то ее коэффициент составляет 4 %, тогда как максимальная температура составляет девяносто пять градусов. Наконец, D – эффективность нашего бака.

Для того чтобы вычислить ее, следует воспользоваться другой формулой:

(P максимальн-P начальн)/ (P максимальн+1)=D

Под P начальн подразумевается начальное давление в металлической емкости бака, а конкретнее, в его «газовом» отсеке. Следовательно, P максимальн обозначает максимальное давление отопительной системы, на которое рассчитывается клапан предохранения. Для среднестатистического загородного дома это приблизительно 2.5 бар.

Этап 3. Итак, когда все расчеты произведены и тщательным образом проверены, можно двигаться дальше. Нам требуется отключить котел от источника обогрева. Затем перекрывается подача носителя в расширительный бак.

Этап 4. Отопительный контур полностью опустошается от воды.

Этап 5. Используя специальный электрический паяльник, а также необходимое количество тройников и фитингов, присоединяем емкость к системе.

В итоге хотелось бы добавить, что монтаж расширительного бака лучше все же доверить профессионалу, если соответствующими знаниями/навыками вы не обладаете. Дело в том, что для начала необходимо убедиться в том, что качество устройства приемлемое. Кроме того, соединения также должно быть надежным. Более того, если вес бака больше тридцати килограмм, то для его крепления необходимо использовать специальные крепежи.

Установить расширительный бак для отопления закрытого типа -

Схема и правила установки расширительного бака в системе отопления

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

  • С мембраной тарельчатого типа;
  • с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

  • Vсум — общий объём сети.
  • Ерас — коэффициент, учитывающий тепловое расширения среды
  • Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

  • Vос = 30 x 15 = 450 л.
  • P м = 2.5 бар
  • P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.

Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

  1. Бак размещают над котлом по прямому стояку подающей магистрали.
  2. Корпус бака требуется тщательно теплоизолировать.
  3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Можно расширитель выполнить из листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.

Как правильно установить расширительный бак в системе отопления

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

  • компенсация теплового расширения воды в закрытых системах отопления;
  • в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
  • в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
  • поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

  1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
  2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
  3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
  4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

  1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
  2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
  3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
  4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Где лучше устанавливать расширительный бак. На подаче или обратке?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака, при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.

Как установить расширительный бак в системе отопления

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

  • расположение бачка – помещение топочной, недалеко от котла;
  • аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
  • в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
  • труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
  • подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
  • емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

  • в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
  • если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

  • когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
  • с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
  • манометром измеряется давление в системе, а потом в воздушной камере бачка;
  • стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

% PDF-1.4 % 32 0 объект > эндобдж xref 32 92 0000000016 00000 н. 0000002508 00000 н. 0000002619 00000 н. 0000003216 00000 н. 0000003647 00000 н. 0000004027 00000 н. 0000004138 00000 п. 0000004251 00000 н. 0000004829 00000 н. 0000005237 00000 н. 0000005795 00000 н. 0000013341 00000 п. 0000017971 00000 п. 0000022345 00000 п. 0000022480 00000 п. 0000023052 00000 п. 0000023621 00000 п. 0000024124 00000 п. 0000027150 00000 п. 0000033109 00000 п. 0000033595 00000 п. 0000033978 00000 п. 0000034304 00000 п. 0000034433 00000 п. 0000034579 00000 п. 0000034710 00000 п. 0000039176 00000 п. 0000039310 00000 п. 0000045882 00000 п. 0000049475 00000 п. 0000052665 00000 п. 0000052777 00000 п. 0000052846 00000 п. 0000052929 00000 п. 0000059392 00000 п. 0000059673 00000 п. 0000059839 00000 п. 0000059864 00000 н. 0000060161 00000 п. 0000060230 00000 п. 0000060313 00000 п. 0000067470 00000 п. 0000067743 00000 п. 0000067905 00000 п. 0000067930 00000 н. 0000068228 00000 п. 0000068297 00000 п. 0000068381 00000 п. 0000074856 00000 п. 0000075164 00000 п. 0000075342 00000 п. 0000075367 00000 п. 0000075666 00000 п. 0000075735 00000 п. 0000075834 00000 п. 0000095927 00000 н. 0000096187 00000 п. 0000096573 00000 п. 0000096598 00000 п. 0000097100 00000 н. 0000097169 00000 п. 0000097259 00000 п. 0000107340 00000 н. 0000107606 00000 н. 0000107807 00000 н. 0000107832 00000 н. 0000108165 00000 н. 0000137813 00000 п. 0000138060 00000 н. 0000138676 00000 н. 0000158812 00000 н. 0000159067 00000 н. 0000159575 00000 н. 0000185140 00000 н. 0000185377 00000 н. 0000210552 00000 п. 0000210796 00000 н. 0000234073 00000 н. 0000234318 00000 н. 0000263265 00000 н. 0000263498 00000 н. 0000283250 00000 н. 0000283502 00000 н. 0000308501 00000 н. 0000308741 00000 н. 0000316530 00000 н. 0000316569 00000 н. 0000355158 00000 н. 0000355197 00000 н. 0000391170 00000 н. 0000391209 00000 н. 0000002136 00000 п. трейлер ] / Назад 579471 >> startxref 0 %% EOF 123 0 объект > поток hb``e`8 AX, ߘ EMCCMC2Z @@ 7 $

Тепловое расширение воды и роль расширительного бака

При подключении водонагревателя к закрытой системе необходимо установить расширительный бак для предотвращения чрезмерного давления в воде.Чтобы понять, о чем идет речь, читайте дальше.

Почему в большинстве домов в Миннесоте нет проблем с избыточным давлением воды

При срабатывании водонагревателя вода в баке расширяется. Когда это происходит, куда девается вода? Сразу вернитесь к входному отверстию холодной воды, полностью вернувшись к водопроводу, поступающему в дом. Городской водопровод для дома действует как гигантский расширительный бак… и никто этого не замечает. Это показано на диаграмме ниже.

Закрытые системы разные

Что происходит, когда на трубопроводе водоснабжения дома устанавливается односторонний или обратный клапан?

Воды некуда деваться. По мере того как водонагреватель нагревает воду, она расширяется, создавая давление. Когда давление нарастает достаточно, предохранительный клапан температуры и давления на водонагревателе просто выполняет свою работу. Он снимает избыточное давление за счет протекания небольшого количества воды.

Вот небольшой видеоролик, показывающий, как это происходит:

Это не происходит каждый раз, когда устанавливается редукционный клапан или обратный клапан, но могут быть и другие проблемы, которые обнаруживаются в доме, например, клапаны наполнения унитаза случайным образом повторно наполняют туалеты или из кранов постоянно капает вода.

В Миннесоте редко устанавливают обратный клапан на линии водоснабжения дома, но довольно часто устанавливают регулятор давления. Проблема, которую могут создать эти регуляторы, состоит в том, что они будут действовать как обратный клапан; они впустят воду в дом, но не позволят воде выйти обратно. Это создает то, что называется «закрытой системой».

Расширительный бак спешит на помощь

Если на водопроводном трубопроводе в доме имеется замкнутая система, где-то в водопроводной системе необходимо установить расширительный бак.Это довольно простое и понятное решение; расширительный бак даст воде куда-то уйти, когда она расширится, а предохранительный клапан температуры и давления на водонагревателе перестанет вызывать проблемы.

Это правило касается и систем водяного отопления; когда бойлер нагревает воду в системе водяного отопления, расширительный бак позволяет воде расширяться без утечки предохранительного клапана. Если предохранительный клапан в системе котла хронически протекает даже после замены, это, вероятно, означает, что есть проблема с расширительным баком.

Требуется расширительный бачок или просто хорошая идея?

Расширительные баки требуются в любое время, когда существует закрытая система, как производителями водонагревателей, так и правилами сантехники. Требования Сантехнического кодекса штата Миннесота можно найти в главе 6. Раздел 608.2 требует наличия расширительного бака при установке регулятора давления:

Утвержденный расширительный бак должен быть установлен в распределительном трубопроводе холодной воды после каждого такого регулятора для предотвращения отклонения избыточного давления из-за теплового расширения и для поддержания давления, установленного на регуляторе.

Раздел 608.3 требует наличия расширительного бака, если на линии подачи воды установлен обратный клапан или устройство предотвращения обратного слива:

Водная система, снабженная обратным клапаном, устройством предотвращения обратного потока или другим нормально закрытым устройством, которое предотвращает отвод давления в здании обратно в водопровод, должна быть снабжена одобренным, перечисленным и соответствующим размера расширительным баком или другим одобренным устройством, имеющим аналогичная функция для контроля теплового расширения.

Автор: Рубен Зальцман , Structure Tech Home Inspections

% PDF-1.4 % 1 0 объект >>> эндобдж 2 0 obj > поток uuid: 4c70fe75-a5c2-2545-9a24-fa23ed4c56f3adobe: docid: indd: eeab7cf7-a048-11de-bf5c-fb2158152fb0xmp.id: bdc5af6a-65db-4ca6-b8c8d1-b26db-4ca6-b8148dd-b1db1d1db2c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8c8 41de448daf9exmp.did: 6a9aeb94-e8d7-4138-a650-6bb8c071eccdadobe: docid: indd: eeab7cf7-a048-11de-bf5c-fb2158152fb0default

  • , преобразованный из application / x-indfAign CC в приложение / pdfAign.0 (Macintosh) / 2018-12-20T14: 47: 29-06: 00
  • 2018-12-20T14: 47: 29-06: 002018-12-20T14: 47: 37-06: 002018-12-20T14: 47: 37-06: 00 Приложение Adobe InDesign CC 14.0 (Macintosh) / pdf Библиотека Adobe PDF 15.0 Ложь
  • Calibri5.0100MicrosoftOpenType - TT60378862Calibri-Italic60378862
  • Helvetica Neue10.0054840Linotype AGTrueType3834098416HelveticaNeue-Bold3834098416
  • Helvetica Neue10.0054839Linotype AGTrueType3422875611HelveticaNeue3422875611
  • Times New Roman 5.01.300Монотип ТипографияOpenType - TT1594361634TimesNewRomanPSMT1594361634
  • Helvetica5.0058433Apple ComputerTrueType870086890Helvetica870086890
  • Helvetica10.0055796Apple ComputerTrueType3123210135Helvetica-Bold3123210135
  • конечный поток эндобдж 3 0 obj > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 36 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 37 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] / Properties >>> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 38 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / TrimBox [0.0 0.0 612.0 792.0] / Тип / Страница >> эндобдж 39 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 40 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / Font> / ProcSet [/ PDF / Text] >> / TrimBox [0.0 0.0 612.0 792.0] / Type / Page >> эндобдж 41 0 объект / LastModified / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources> / TrimBox [0.? 3GV + C`9W> sMyɇHc0q% o

    Емкости для теплового расширения - Elbi of America

    Описание серии продуктов

    Наши резервуары для теплового расширения серий DTS и DTL разработаны в соответствии с ASME CODE, раздел VIII - Div. 1 с использованием новейших технологий в производственных процессах и контроле качества. Доступен со стандартным максимальным рабочим давлением 150 фунтов на кв. Дюйм . Эти резервуары, предназначенные для использования в коммерческих и промышленных системах горячего водоснабжения с питьевой водой, принимают расширенный объем горячей воды, поддерживая давление в системе ниже уставки предохранительного клапана, что предотвращает опасное повышение давления.Все модели оснащены сменным баллоном.

    Особенности и преимущества

    9010 давление
    КОД ASME РАЗДЕЛ VIII, РАЗДЕЛ. 1– UM штампованный
    Макс. Рабочее давление 150 psi
    Макс. Температура 240 ° F (115 ° C)
    DTS Заводское давление предварительной зарядки 38 psi
    38 psi
    Конструкция: Модели до 12.0 галлонов Конструкция с двумя корпусами
    Конструкция: Модели от 21,0 галлона Две головки и конструкция корпуса
    DTL 170 TO 500
    • Воздушный клапан находится внутри защитного ниппеля и покрыт 1 ”1 / 4 оцинкованные заглушки.
    • Нижнее крепление на фланце баллона, сверху с ниппелем.
    • Съемный тяжелый бутилкаучук.
    DTL 600 TO 5000
    • Доступно соединение с датчиком системы и продувка системы; верхнее соединение фиксируется оцинкованной резьбовой заглушкой 1/4 дюйма.
    • Двойная проушина.
    • Доступен с верхним или нижним заполнением.
    • Верхние куполообразные фильтры с покрытием Top-Pro.
    • Нижние куполообразные фильтры из нержавеющей стали.
    Баллон Съемный бутиловый баллон для тяжелых условий эксплуатации, пригодный для использования с питьевой водой, изолирует воду из резервуара, устраняя коррозию резервуара и ржавчину в воде.
    Подключение воды Стандарт с эпоксидным покрытием - опция для нержавеющей стали
    Воздушный клапан Воздушный клапан внутри защитного ниппеля и защищен гальванизированной резьбовой заглушкой.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
