Системы отопления в частном доме: схемы и монтаж

Любой дом следует оборудовать системой отопления. И закономерно возникает вопрос, какая система отопления в частном доме будет эффективной, как выбрать среди множества вариантов оптимальную схему подключения, тип котла и способы настройки микроклимата.

В этой статье рассмотрим все базовые схемы подключения, а также основные особенности, касающиеся любого отопления.

Начнём с базовых схем отопления, ведь прежде, чем переходить к выбору компонентов, определяется их компоновка.

Содержание

1. Схемы
2. Однотрубная система отопления
3. Ленинградка
4. Двухтрубная система отопления
5. С естественной циркуляцией
6. С принудительной циркуляцией
7. Давление
8. Антифриз
9. Монтаж
10. Котла
11. Мембранного расширительного бака
12. Группы безопасности
13. Циркуляционного насоса
14. Радиаторов
15. Труб из полипропилена

Схемы

В частном доме система отопления может строиться на одной из базовых схем подключения или на их комбинации, например, объединяя несколько разноплановых контуров. Зная об особенностях базовых схем проще разобраться, какой окончательный проект обогрева будет оптимальным и комфортным.

По типу отопительных приборов, теплообменников:

• радиаторная;
• «теплый пол»;
• воздушная.

По способу разводки различают:

• двухтрубную;
• однотрубную.

По способу циркуляции теплоносителя:

• с принудительной циркуляцией;
• с естественной циркуляцией (гравитационную).

Принципиальным для комплектации отопления является выбор между закрытой (герметичной) и открытой системой.

Сердце отопления – котел, который может работать на газу, жидком топливе, твердом топливе (уголь, дрова, пеллеты) или электричестве. Однако принципиальной разницы в комплектацию отопления и способ разводки выбор котла не вносит.

Часто объединяют теплые полы на кухне и в ванной комнате с радиаторным отоплением

Однотрубная система отопления

Решение для малых домов площадью до 70 м2 с простой планировкой. Радиаторы подключаются последовательно к общей трубе, которая проходит по периметру здания. Основное преимущество однотрубной схемы подключения в экономии материала для разводки и упрощенный монтаж.

Основной же недостаток кроется в последовательности теплообменников. В то время как первая батарея в контуре получает максимум тепла, который она сможет передать воздуху в помещении, каждый последующий радиатор по определению работает с меньшей тепловой отдачей, так как температура теплоносителя снижается.

Протяженность контура и количество отопительных приборов – это два основных сдерживающих фактора, не позволяющих использовать эффективно однотрубную схему подключения.

Однако зная эти ограничения можно при желании скомбинировать однотрубную схему с двухтрубной или с коллекторной группой так, чтобы задействовать для большого дома несколько контуров, в каждом из которых будет обособленно действовать однотрубка.

Ленинградка

В нашей стране название «ленинградка» фактически целиком охватило все возможные варианты однотрубных систем отопления. Однако изначально это была довольно неэффективная схема разводки, применявшаяся еще во времена СССР, в которой упор делался на минимизации затраченных материалов и времени на монтаж.

Ленинградка может вызвать и сейчас интерес у тех, кто стремится быстро и как можно дешевле собрать систему отопления в частном доме или на даче. Полезной будет информация о различных вариантах исполнения современной ленинградки с использованием новых материалов и полезных новшеств, которые делают ее более эффективной.

Двухтрубная система отопления

Схема разводки с параллельным подключением радиаторов. Фактически двухтрубная разводка полностью снимает ограничение на количество отопительных приборов и на протяженность контура, пренебрегая потерями в трубах, к каждому радиатору будет подходить теплоноситель непосредственно от котла с максимальной установленной температурой – никаких перекосов в температуре или тепловой мощности теплообменников по всему дому.

В самом простом случает от горячего вывода котла идет труба вдоль всех точек подключения радиаторов, и к каждому из них отводится соединение через тройник.

Аналогично от первого радиатора и до последнего идет обратная линия, которая заводится в холодный ввод котла.

При прокладке труб по контуру здания для каждого теплообменника общая протяженность подачи и обратки сохраняется одинаковой. Протяженность трубы по сравнению с однотрубной схемой удваивается, зато снимаются ограничения, и выравнивается тепловая отдача отопительных приборов.

Если все тройники условно собрать в одной точке, удлиняя трубы для непосредственного подключения радиаторов, получится коллекторная схема подключения или по другому «звезда».  Самый затратный тип разводки, когда к каждому радиатору от коллектора укладывается две трубы.

Притом уложить трубы по стенам уже не выйдет, их прячут в стяжку, так что монтаж следует выполнять только в ходе строительства дома или капитального ремонта.

В качестве бонуса появляется возможность контролировать и настраивать каждый радиатор в доме в одном месте – распределительном шкафу, где удобно разместить терморегуляторы.

С естественной циркуляцией

Классический вариант системы отопления. Циркуляция теплоносителя происходит под действием сил гравитации. Горячий теплоноситель в котле расширяется, теряет в плотности и стремится подняться вверх. Попадая в радиаторы, теплоноситель остывает, становится плотнее и тяжелее, опускаясь вниз.

Основная особенность и заодно сложность схем с естественной циркуляцией – это распределение подающей и обратной магистрали и подключение теплообменников. Подающая труба от котла поднимается как можно выше, а обратная наоборот опускается.

Чем больше разница уровней, тем активнее циркулирует теплоноситель. Важно также определить оптимальный диаметр трубы и учесть гидродинамическое сопротивление контура.

В угоду работоспособности отопления определяется способ прокладки труб и подбор материалов, что явно ограничивает пользователя. Однако есть и неоспоримое преимущество – система отопления с естественной циркуляцией не зависит ни от чего кроме наличия топлива для котла.

С принудительной циркуляцией

Развязать руки в отношении разводки труб отопления помогает принудительная циркуляция. Циркуляционный насос прокачивает теплоноситель по трубам, радиаторам и котлу с заданной скоростью и поддерживая постоянной напор.

Способ укладки труб почти не сказывается на работоспособности всей системы и можно уделить максимум внимания эстетике, чтобы спрятать неприглядные трубы в стены, залить в стяжку и т.д.

Все, что требуется для бесперебойной работы отопления с принудительной циркуляцией – это стабильное электроснабжение в доме. Если по каким-то причинам электричества нет, и не предусмотрено запасного источника питания, обогрев в доме останавливается, что грозит немалыми проблемами.

Давление

Такому параметру, как давление в отоплении частного дома, уделяется огромное внимание в материалах и статьях, однако, это не определяющий параметр, не влияющий на выбор оборудования или схемы отопления в целом.

Давление в системе отопления открытого типа задается уровнем установки расширительного бака – на каждые 10 м подъема давление в контуре повышается на одну атмосферу. Оптимальное значение фактически задается одним условием:

Избыточное давление в самой высокой рабочей точке контура задается не менее 0,2 бара. Уровень воды в расширительном баке должен находиться выше подающей магистрали хотя бы на 2 метра.

В системах закрытого типа давление задается вручную параметрами расширительного бака мембранного типа и отыгрывает важнейшую роль в качестве индикатора состояния всего отопления.

На практике задают давление по самому «слабому звену» оборудованию, которое имеет наименьшее допустимое рабочее давление. При этом, чем выше давление, тем лучше, так как это способствует снижению гидродинамического сопротивления контура.

Диагностировать состояние контура можно по манометрам, установленным в различных точках контура. Снижение или повышение давления, перепад значений очень точно определяет наличие проблемы и дает возможность диагностировать причину неисправности.

Антифриз

Идеальным теплоносителем является дистиллированная вода. Однако если есть риск, что система отопления или ее часть может по каким-то причинам замерзнуть, следует воспользоваться специальными составами или добавками, которые существенно занизят температуру замерзания теплоносителя. Подобные добавки и готовый раствор теплоносителя называются антифризом.

Однозначно нужен антифриз в отоплении загородного дома или дачи. Обогрев здания включается лишь эпизодически, а в остальное время важно предупредить замерзание жидкости в контуре отопления.

В частном доме, где люди проживают постоянно, и отопление постоянно работает, риск замерзания снижается практически до нуля. Даже в случае аварии будут предприняты меры, чтобы в доме не стало слишком холодно и нужда в антифризе отпадает.

Одновременно с этим следует указать, что любой антифриз снижает теплопроводность и теплоемкость теплоносителя, повышает его токсичность, поэтому даже на всякий случае его заливать не рекомендуется.

Монтаж

Самый ответственный этап – сборка отопления и монтаж оборудования. Лучше всего доверить эту работу специалистам, однако при наличии навыков можно выполнить все самостоятельно.

Этапы работ:

1. Оборудование котельной, установка котла;
2. Монтаж обвязки котла;
3. Установка радиаторов;
4. Разводка труб;
5. Заполнение теплоносителем, опрессовка и проверка, тестовый запуск.

Котла

Оборудование котельной требует соблюдения целого ряда требований по правилам безопасности. Кроме этого важно определить согласно выбранной схеме подключения оптимальное положение котла. Практически любое котельное оборудование необходимо заверить в соответствующих органах и поставить на обслуживание в сервисном центре.

Мембранного расширительного бака

Расширительный бак для систем закрытого типа устанавливается недалеко от котла отопления. Определяющим является удобство монтажа, однако чтобы не подвергать резиновую мембрану лишним нагрузкам лучшим выбором будет установка на обратной линии, где проходит теплоноситель уже значительно остывший.

Группы безопасности

Используете так же в закрытых герметичных системах. Важнейшее правило установки: располагать группу безопасности следует как можно ближе к горячему выводу котла.

Между котлом и группой не должно быть запорной арматуры, а труба берется по возможности наибольшего диаметра и прямая. Воздухоотводчик, входящий в группу безопасности, располагается в наивысшей точке контура.

Циркуляционного насоса

В разрез мнения многих пользователей устанавливать циркуляционный насос можно как на подающую, так и на обратную линию. Современные модели насосов выдерживают температуру теплоносителя до 110оС, что значительно выше принятых значений для температуры теплоносителя.

Основные правила по установке касаются ориентирования насоса в пространстве так, чтобы ротор располагался строго горизонтально, а блок электрического подключения и настройки располагался сбоку или сверху.

Радиаторов

В независимости от выбранного типа радиаторов их следует располагать в каждом помещении под оконным проемом или вдоль глухой внешней стены, там, где предполагается максимальный отток тепла.

Под окнами радиатор должен занимать не менее 2/3 ширины проема для создания эффективной тепловой завесы, которая предотвратит лишние теплопотери и пресечет образование сквозняков, а также запотевания стекол.

Диагональное подключение радиатора является самым эффективным, при этом подача теплоносителя осуществляется в верхний коллектор батареи, а отвод в обратную линию из нижнего с противоположной стороны. Второй по эффективности является боковое подключение, однако, с увеличением числа секций производительность падает.

Труб из полипропилена

Для самостоятельного монтажа отопления проще использовать полипропиленовые трубы. Для их соединения используется специальный паяльник, который стоит недорого и при этом с ним легко разберется даже новичок при соблюдении основных правил сварки полипропилена.

В числе основных преимуществ полипропилена: отсутствие заужения внутреннего канала в местах соединения и долговечное соединение фитингов с трубой за счет диффузионной сварки, по прочности не уступающей самой трубе.

Для систем отопления используются армированные алюминиевой фольгой полипропиленовые трубы  классом не ниже PN20.

схем оптимальных вариантов

При решении задачи обогрева жилья существует множество комбинаций построения системы подачи и отвода теплоносителя. Каждую разводку отопления в частном доме можно классифицировать по нескольким критериям.

Предлагаем разобраться в нюансах обустройства и возможных вариантов работы. Понимание принципов проектирования, плюсов и минусов каждого вида разводки поможет спланировать геометрию системы и ее структуру с учетом индивидуальных особенностей помещения.

Содержание статьи:

• Моделирование оптимальной геометрии контура
  • Естественная и принудительная циркуляция воды
  • Вертикальная и горизонтальная разводка
• Выбор одно- или двухтрубного варианта
  9002 Использование однотрубного соединения двухтрубного варианта отопления
• Встраивание распределительного коллектора
  • Балочная система подключения радиаторов
  • Правила пользования теплым полом
• Выводы и полезное видео по теме

Моделирование оптимальной геометрии контура

Для одного частного дома можно спроектировать несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу проводки.

При проектировании в первую очередь исходят из работоспособности системы, а также оптимальной геометрии с позиций минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещений.

Фотогалерея

Фото

Основная задача возводимой системы отопления частного дома – полностью компенсировать теплопотери, происходящие через строительные конструкции и проемы

Вариант разводки выбирается таким образом, чтобы уменьшить тепло потери как можно больше. Через неотапливаемые помещения должно проходить не более 10% трубопровода

В значительной степени на выбор системы влияет бюджет владельцев дома. Исходя из финансовых возможностей, определяется техническое оснащение сооружения, тип движения теплоносителя и его эффективность

Чем больше технических средств требуется для работы системы, тем она эффективнее, но и тем больше ситуаций, связанных с поломками и ремонтами

При выборе оптимальной разводки отопления загородного дома следует учитывать взаимосвязь схема с другими инженерными коммуникациями

На этапе проектирования нужно четко определить тип котла, планируемого к использованию для отопления, чтобы досконально продумать организацию котельной и склада топлива

Следует изначально продумать возможность регулировки режимов работы системы и размещения регулирующего оборудования

На этапе проектирования теплотрассы требуется определить наиболее удобное расположение приборов и оборудования, облегчающих техническое обслуживание и создание эксплуатационного комфорта

Основная задача системы отопления

Рекомендации по выбору схемы подключения

Открытый вариант системы отопления

Замкнутый контур принудительного типа

Соединение отопления с другими коммуникациями

Тип котла и организация котельной

Регулировка режима отопления

Доступ для обслуживания и ремонта

Естественная и принудительная циркуляция воды

Подогрев теплоносителя для отопления дом возникает в одном или нескольких устройствах, расположенных внутри помещения. Это могут быть печи, камины, а также газовые, электрические или твердотопливные котлы.

Напор воды в контуре обеспечивается либо за счет использования циркуляционных насосов, либо за счет выравнивания геометрии системы, что позволяет создать условия для естественной циркуляции.

Также источником горячей воды может быть система центрального отопления для нескольких домов. При низком давлении возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости движения жидкости по трубам.

Установка циркуляционного насоса создает в системе достаточное давление, позволяющее использовать варианты разводки, которые нельзя использовать при естественной циркуляции

При выборе варианта с или низкого давления в трубах с централизованным отоплением необходимо тщательно учитывать возможность максимального использования физических законов, позволяющих запускать и поддерживать движение жидкости.

Обязательным элементом проводки в этом случае является коллектор ускорения. Представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по отопительным приборам и, потеряв первоначальную температуру, стекает вниз.

Из-за разной плотности возникает разница гидростатического давления столба горячей и холодной жидкости, что является движущей силой циркуляции воды.

Фотогалерея

Фото

Простейшим вариантом разводки отопления частного дома является самотечная система, по которой теплоноситель течет самотеком по контуру

Гравитационные контуры не требуют использования насоса, предельно просты в сборке

Температуру в устройствах систем естественного типа можно регулировать только уменьшением/увеличением теплоносителя. Термостаты на радиаторы не ставятся

В системах отопления с естественным движением теплоносителя сброс лишнего воздуха осуществляется через открытый расширительный бачок. Только в схемах с нижним подключением на радиаторах устанавливаются автоматические или механические воздухоотводчики

Системы с принудительной передачей теплоносителя значительно сложнее, их установка и обслуживание дороже

Для движения теплоносителя в принудительных системах устанавливается насос; для обеспечения прерывания включается группа безопасности

В закрытых насосных контурах отопления необходимо устанавливать воздухоотводчики на радиаторах и секциях с системными поворотами

В большинстве принудительных систем вместо открытого расширительного бака используется закрытый . Для нормальной работы потребуются не только воздухоотводчики, но и предохранительный клапан

Gravity Open System

Простота и доступность

Устройства в системах естественного типа

Радиатор с краном Маевского

Насосное исполнение системы отопления

Техническое оборудование насосных контуров

Автоматический воздухоотводчик

Воздухоотводчики закрытой системы

Вертикальная и горизонтальная разводка 90 Подача горячей воды к радиаторам может осуществляться различными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.

В современных домах чаще используется горизонтальное, а не вертикальное отопление. Причина в том, что расположение радиаторов на разных этажах редко совпадает.

Схемы вертикальные с верхней подачей горячей воды, разность гидростатического давления между теплым и холодным участками контура используется максимально, поэтому практически всегда используются как для естественной циркуляции, так и для слабонапорных в системе.

Кроме того, такие схемы работоспособны в случае аварийного отключения насоса, которое может произойти из-за его поломки или отсутствия электричества.

Разводка с нижней подачей практически не применяется для отопления с естественной циркуляцией. При хорошем давлении в системе ее применение оправдано, так как такая схема имеет два существенных преимущества, относительно альтернативного варианта.

Преимущества схемы:

• меньшая общая длина используемых труб;
• нет необходимости проводить трубы на чердаке или в технологических нишах под потолком второго этажа.

Горизонтальное расположение 9Отопительные разводки 0138 применяются для одноэтажных частных домов. Если здание двухэтажное и более, то его часто используют, когда вертикальные стойки нежелательны с точки зрения дизайна.

Горизонтальные трубы подачи и отвода воды могут органично вписываться в интерьер помещений, а также прятаться под полом или в нишах, расположенных на уровне пола.

Фотогалерея

Фото

При вертикальном варианте разводки отопительные приборы подключаются к системе в одном направлении. Как правило, это схемы с верхней подачей, устраиваемые в домах с двумя и более этажами

Вертикальные схемы однотрубные и двухтрубные. Гравитационная однотрубная может быть только с верхней разводкой

Горизонтальный вид разводки еще называют напольным, т.к. система собирается в пределах одного этажа и подключается к стояку

Горизонтальные виды разводки, особенно с нижним подключением, необходимо стимулировать движение теплоносителя, т.е. необходимость применения насоса

Вертикальная схема системы отопления

Двухтрубная вертикальная система с верхней разводкой

Горизонтальный тип разводки

Особенности устройства горизонтальных контуров

Выбор одно- или двухтрубного варианта

Подача горячей воды и отвод охлажденной для системы отопления частного дома может осуществляться с помощью одной или двух трубы. Каждый вариант имеет положительные и отрицательные стороны, а также особенности использования в зависимости от типа проводки.

С точки зрения дизайна интерьера наличие второй трубы никак не влияет на внешний вид системы отопления за счет нижнего варианта подключения системы к радиаторам и возможности уменьшения диаметров труб

Использование однотрубного подключения

Схема водяного отопления частного дома с использованием одной трубы для подачи горячей и отвода охлажденной воды называется однотрубной. Основным преимуществом такой системы является минимизация длины труб.

Основные преимущества варианта:

• самые низкие затраты на приобретение элементов системы отопления;
• самый простой и быстрый монтаж;
• наименьший риск несчастного случая.

Основной минус – постепенное снижение температуры воды, которая проходит последовательно через все радиаторы в контуре.

Следовательно, необходимо использовать несколько большую площадь поверхности последних радиаторов (большее количество колен), что зачастую нивелирует экономическую выгоду от минимизации длины труб.

Фотогалерея

Фото

В однотрубных схемах отопления подача нагретого теплоносителя и отвод его после остывания обратно в котел осуществляется по одной магистральной трубе

Отопительные приборы подключаются к сети последовательно. Температура в дальнем от котла радиаторе на пару градусов ниже, чем в ближнем, потому что он попутно успевает охладить

При строительстве однотрубных систем трубы используются в два раза меньше. Через помещение проходит только одна труба, что выглядит намного лучше, чем сложная двухтрубная разводка

В многоэтажных домах в основном применяется однотрубный вариант разводки с подачей теплоносителя от верхнего устройства к нижнему

нижний вариант подключения приборов диктует использование циркуляционного насоса и воздухоотводчиков в контуре

Настраивать приборы однотрубной системы с помощью терморегуляторов бессмысленно, т.к. изменение температуры возможно только по всей сети

Можно обеспечить подачу теплоносителя практически равной температуры к приборам системы с верхней разводкой путем устройства замыкающих участков – байпасов

Преобладающее количество однотрубных систем монтируют Т-образным способом способ с установкой функциональных элементов по периметру помещения

Принцип работы однотрубной системы отопления

Особенности подключения отопительных приборов

Минимальное количество труб в устройстве

Вариант однотрубной верхней разводки

Вариант нижнего подключения радиатора

Особенности балансировки температуры в контуре

Модернизация однотрубной схемы с верхней разводкой

Способ построения отопительного контура с одной трубой

Дополнительно , из-за этого недостатка существуют ограничения для одного контура на количество подключаемых радиаторов. Если их слишком много, то последний по ходу движения теплоносителя практически не будет излучать тепло.

Кроме того, есть проблема с расчетом теплопередачи. Следует учитывать, что отключение первых радиаторов от системы отопления приводит к повышению температуры поступающей воды для последующих устройств.

Однотрубные схемы с вертикальной нижней разводкой использовать бессмысленно, так как длина труб будет такой же, как и у двухтрубного варианта, который нивелирует все преимущества, но оставляет минусы.

Если возврат теплоносителя происходит по тому же маршруту, что и подача, то общая длина труб при обоих вариантах практически одинакова

Нагреватель обычно подключают сквозным, чтобы можно было отключить любой из них, не прекращая циркуляцию воды по контуру.

Для экономии на кранах можно не перепускать воду через выпуски, но тогда придется останавливать работу этой части системы и сливать воду при необходимости замены или ремонта радиатора.

Самый экономичный вариант – использовать одну стальную трубу диаметром 1,5-2 дюйма без радиаторов отопления. Отсутствие кранов и фитингов делает эту систему еще и наиболее практичной за счет минимизации риска протечек или прорывов воды.

Подробнее о расчете однотрубной системы отопления в .

Применение двухтрубного варианта отопления

Схема схемы отопления, когда одна труба используется для подачи горячей воды к отопительным приборам, а вторая – для возврата охлажденной, называется двухтрубной.

Его основные преимущества:

• температура воды, подаваемой на все радиаторы, одинакова;
• отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к другим отопительным приборам;
• ограничение количества радиаторов на один отопительный контур зависит только от пропускного объема труб.

Основным недостатком данной разводки является незначительное увеличение метража труб.

Это приводит к дополнительным недостаткам:

• увеличиваются затраты на приобретение и монтаж элементов системы отопления;
• сложная интеграция в интерьер частного дома.

Количество фитингов и кранов в двухтрубной системе почти такое же, как и в однотрубной.

Для попутной схемы движения теплоносителя общая длина труб при использовании двухтрубной системы увеличивается на расстояние между первым и последним радиатором. Иногда она незначительна по сравнению со всей протяженностью контура.

В зависимости от относительного движения горячей и охлажденной воды делятся на два вида:

• попутное;
• тупик.

Схема прохождения . Оба потока движутся в одном направлении и, таким образом, длина цикла обращения теплоносителя одинакова для каждого радиатора. В этом случае их нагрев равновелик по скорости при запуске системы отопления.

Опция тупика . Направление движения горячей и охлажденной воды встречное. Ближайшие к котлу радиаторы прогреваются быстрее.

Чем ниже скорость воды, тем заметнее этот эффект, поэтому при естественной циркуляции нагрев одних помещений будет происходить намного медленнее, чем других.

Фотогалерея

Фото

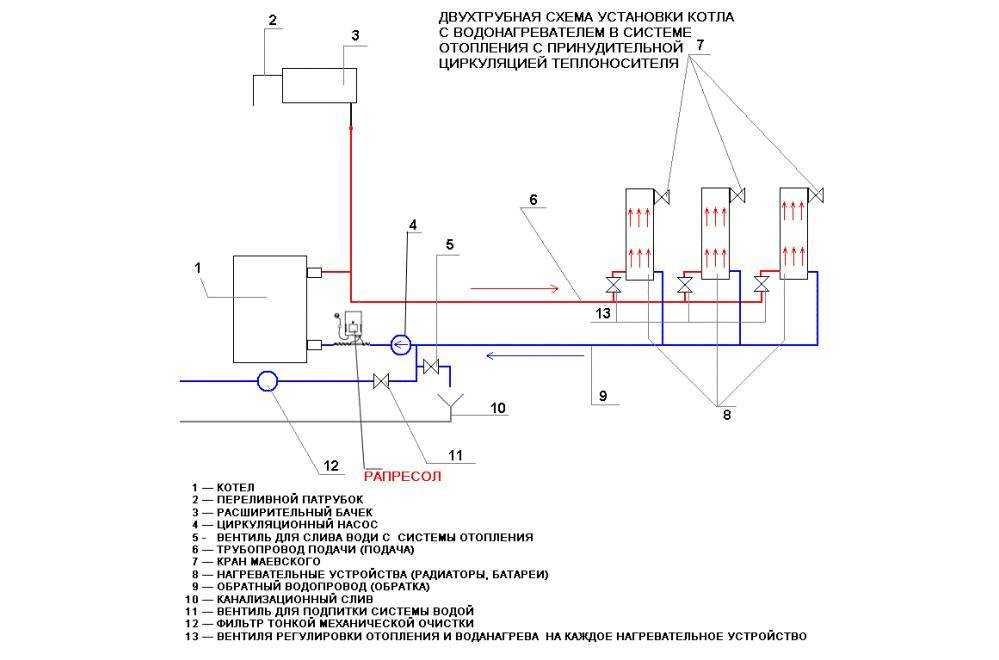

В двухтрубных схемах отопления нагретый теплоноситель подается по одной трубе, называемой подающей, а после ее охлаждения отводится по другой трубе, обратке

По подающей трубе теплоноситель подается практически ко всем приборам одновременно, не успевает остыть по пути

Температура в приборах двухтрубных систем отопления может регулироваться раздельно, балансировка результат не влияет на работу всей тепловой сети

В двухтрубных схемах с нижней разводкой по аналогии с однотрубными используются циркуляционные насосы и воздухоотводчики

Двухтрубные схемы отопления работают значительно эффективнее однотрубных , но они сложнее в установке и эксплуатации, дороже в установке

С появлением полимерных труб стала возможной скрытая прокладка трубопроводов в строительных конструкциях.

Скрытым способом допускается прокладка подачи и обратки из медных труб. Срок их службы 100 лет, для полимера 50

В напольной разводке двухтрубная тройниковая разводка составляет серьезную конкуренцию балочным схемам, предполагающим подключение подачи и обратки от каждого прибора к коллектору

Принцип сборки двухтрубная система

Особенности двухтрубных схем

Применение терморегуляторов

Двухтрубная схема нижней разводки

Обоснование вложений в устройство

Скрытая обвязка

Скрытая медная труба

Двухтрубная балка 03 03 вы используете циркуляционный насос или расстояние между первым и последним радиатором в контуре ничтожно мало, то эффект неравномерного нагрева при тупиковой двухтрубной разводке незаметен. Тогда выбор в пользу того или иного варианта обусловлен исключительно соображениями удобства проведения обратки.

Встраивание распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая «лучевая схема» с использованием распределительного коллектора.

Этот способ разводки надежно работает только при хорошем давлении воды в системе, поэтому при естественной циркуляции не применяется.

Радиальная разводка предполагает подключение каждого нагревателя (или небольшой их группы) непосредственно к распределительному коллектору, который распределяет горячую и собирает охлажденную воду

Система соединения лучевых радиаторов

Наиболее равномерное и контролируемое разделение потока теплоносителя отопительными приборами можно осуществить с помощью .

Устройство включает в себя две гребенки, в одну из которых горячая вода поступает из котла и распределяется по радиаторам, а охлажденная вода возвращается в другую и возвращается обратно в котел.

Радиаторы подключаются через распределительный коллектор параллельно, поэтому при такой разводке достигается минимальный перепад температур теплоносителя, подаваемого на отопительные приборы.

Это значительно облегчает расчет параметров радиаторов на этапе проектирования, а также позволяет легко регулировать мощность каждого прибора в процессе эксплуатации.

Фотогалерея

Фото

Многообразные варианты монтажа систем отопления активно вытесняют неудобную и технически сложную горизонтальную тройниковую разводку приборы, подача и обратка проложены

В радиальных вариантах отопления преобладают двухтрубные схемы, обычно систему обслуживают два коллектора: для подающей трубы и обратки

В коллекторной разводке каждое из колец представляет собой миниатюрный отопительный контур, желательно, чтобы теплоноситель двигался по ней со своим насосом

Из-за большого количества труб они укладываются скрытым способом в стяжку. В многоэтажных домах такое решение допустимо только на первых этажах

На обеих частях коллекторной группы двухтрубной системы устанавливаются автоматические воздухоотводчики, необходимые для сброса воздушных пробок

Для выравнивания длины линий, подсоединенных к коллектору, рекомендуется устанавливать его по центру этажа. В малоэтажных домах коллекторы соединяются стояками

Коллектор для сооружения лучистого отопления можно купить в готовом виде или собрать устройство из полипропиленовых труб и фитингов

Коллектор системы отопления

Принцип работы коллектора тип

Распространенность двухтрубных решений

Специфика устройства радиационных систем

Стяжка труб отопления

Гребенка разводная воздушников

Гребенка разводная в ванной

Гребенка разводная самодельная

Вторым существенным преимуществом данной разводки является возможность управления подачей теплоносителя ко всем приборам из одного места. Коллектор размещается в специальном шкафу с доступом к индикаторам и органам управления: вентилям, кранам и насосам.

Это удобно с позиции регулирования микроклимата дома и облегчает вписывание радиаторов в интерьер помещения.

К недостаткам систем с коллекторной схемой разводки отопления следует отнести максимальную длину приточных и вытяжных труб к радиаторам. Этот вариант самый дорогой по стоимости элементов схемы и самый сложный в монтаже, а также требует определенной квалификации.

Использование коллектора для подключения различных видов отопительных приборов требует хорошего понимания темы водяного отопления, а иногда и гидравлических расчетов для нормального функционирования таких систем

Обычно трубы монтируются в стяжку пола. Это значит, что проектировать и устанавливать такую ​​систему необходимо при строительстве или капитальном ремонте частного дома.

Сделать коллекторный вариант для подключения радиаторов или изменить геометрию контуров в помещениях с уже проведенным внутренним ремонтом достаточно сложно. Это второй существенный минус такого типа проводки.

Правила использования теплых полов

Удобным и очень популярным способом обогрева жилых помещений является . Если отапливаемая площадь небольшая, то можно обойтись одной трубой, размещенной в стяжке пола.

Подключение системы теплого пола через распределительный коллектор – единственный вариант обогрева больших площадей таким способом

Для больших площадей использование одной трубы невозможно по следующим причинам:

• количество подаваемого тепла недостаточно для обогрева всего помещения, к тому же такой обогрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что приводит к чрезмерным энергетическим затратам на создание давления и увеличивает риск прорыва воды в местах стыков.

Поэтому при значительной площади теплого пола использование нескольких труб не желание, а необходимость.

В этом случае подключение осуществляется через распределительный коллектор.

Фотогалерея

Фото

Коллектор теплого пола

Отличительные особенности системы

Металлопластиковые и медные трубы

Заливка стяжки по контуру отопления температура воды, подаваемой в трубы теплого пола. Дело в том, что для радиаторов, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.0003

Регулирование температуры через смеситель надежное, что очень важно, так как превышение температуры может вызвать значительную деформацию напольного покрытия: линолеума, ламината или паркета.

Выводы и полезное видео по теме

Схема разводки отопления в двухэтажном доме большой площади. Двухтрубная проходно-тупиковая система и теплый пол, подключенные через коллекторы. Устранение конфликта циркуляционных насосов с помощью гидрострелки:

Радиационная схема отопления двухэтажного дома. Так как отделочные работы еще не проводились, хорошо видна вся проводка. Нюансы укладки труб на пол под бетонную стяжку:

Мнение практикующего мастера по монтажу систем отопления о различных схемах, применяемых в частных домах. Обзор плюсов и минусов естественной циркуляции, однотрубной, двухтрубной попутной и тупиковой, а также коллекторной разводки:

Представленная разводка для отопления дома является типовой и может быть изменена с учетом геометрии помещения, требуемой значения температуры или другие факторы. При доработке схем необходимо соблюдать законы и основные принципы физики, гидравлики, материаловедения и других дисциплин.

В случае решения сложных или нестандартных задач лучше обращаться к специалистам, ведь переделка систем отопления может выйти даже дороже их моделирования и монтажа.

Если у вас есть вопросы или есть желание поделиться личным опытом по установке отопления в вашем доме, пожалуйста, оставляйте комментарии к этой статье. Вы можете дополнить свой отзыв фотографией – контактная форма расположена ниже.

Простое руководство по подключению термостата (2,3,4,5,6,7,8 цветовой код проводов)

Это полное руководство по подключению 24-вольтового термостата охватывает все вопросы, связанные с подключением термостата, от простого до сложного — от простого 2-проводного подключения термостата, общего для газовых печей, до 8-проводного подключения термостата для двухступенчатых тепловых насосов и аналогичных систем ОВКВ.

Независимо от того, являются ли ваши термостаты сторонними брендами, такими как Honeywell, Nest, Sensi, White Rodgers или Ecobee, или теми же брендами (Trane, Carrier, Goodman и т. д.), что и ваши системы HVAC, это руководство поможет вам ознакомиться с процессом проводки.

Обратите внимание, что распространяется только электропроводка на 24 В: Мы не покрываем вопросы электропроводки термостата на 110/240 В и милливольтового термостата.

В Руководстве по покупке термостатов Pick HVAC говорится об этих термостатах переменного напряжения:

• Мощность 110 В или 240 В: Они называются системами высокого напряжения или линейного напряжения и включают в себя электрические печи и системы электрических плинтусов.
• Мощность в милливольтах:
  Они [используются] с газовыми обогревателями, которые не используют электричество, поскольку у них нет вентилятора. Большинство из них используются для дополнительного тепла или отопления помещений.

Feel free to jump to the section that covers your specific topic:

Content Navigation

Is My HVAC Система 24-вольтовая система?

Успех начинается со знания того, какой тип подключения термостата у вас есть или какой вам нужен. Ваши варианты включают термостат 24 В, 110/240 В и милливольт. В этом руководстве рассматриваются 24-вольтовые системы, большинство систем HVAC.

24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

• Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос со вспомогательным оборудованием или без него.
  нагревательные полоски
• Охлаждение: Кондиционер, PTAC (упакованный терминальный кондиционер), тепловой насос
• Аксессуары: Увлажнитель, осушитель, вентилятор ERV/HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

Эти системы могут быть традиционными сплит-системами, с одним компонентом снаружи и другими внутри, бесканальными сплит-системами с внешними и внутренними компонентами и комплексными системами, в которых все компоненты расположены в одном большом корпусе, обычно устанавливаемом на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или с переменной производительностью. Двухтопливные системы с печью и тепловым насосом представляют собой 24-вольтовые/низковольтные системы.

Более 90% всех систем HVAC (отопление, вентиляция, кондиционирование воздуха) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ 24-вольтовыми системами:

• Котлы
• Электрические печи
• Плинтус электрический нагревательный
• Печи на твердом топливе (древесина, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
• Милливольтовые печи, не требующие электричества

3 Способ подключения термостата

Начнем с самого простого подхода. Если старый термостат все еще установлен, то этот будет работать. Если старый термостат был удален, то подход немного сложнее, но все же может быть проектом «сделай сам».

#1 Замените провод термостата на провод:

Если вы не меняли компоненты системы HVAC, но хотите новый термостат, воспользуйтесь этим подходом.

• Отключите электрическую цепь печи или воздухообрабатывающего агрегата.
• Сфотографируйте старую проводку, подключенную к различным клеммам. Это будет служить ориентиром в случае, если вы потеряете связь с терминалом, к которому был подключен какой-либо провод. Вы также можете использовать метод старой школы, наклеив ленточные этикетки на провода термостата и пометив их буквой клеммы, к которой каждый был подключен.
• Отсоедините провод от старого термостата и подсоедините его к клемме с такой же буквой на новом термостате. Удаляйте и присоединяйте их по одному, пока не измените их все.
  Примечание: Ваша система может использовать не все провода в пучке. Это обычное дело и не проблема. Неиспользуемые провода обычно скручены вместе и обернуты вокруг других проводов, чтобы предотвратить контакт оголенного провода с каким-либо оголенным участком используемого провода или клеммой.
• Снова включите цепь и отрегулируйте термостат так, чтобы он вызывал обогрев или охлаждение.
• Если это работает и должно работать, все готово. Если это не так, мы рекомендуем снова отключить цепь и позвонить в местную компанию HVAC для завершения работы.

#2 Найдите соединения проводки в печи или воздухораспределителе:

Если термостат был снят, ваша работа немного усложнится. Один из двух подходов может сработать. Вот самый верный подход.

#3 Для подключения термостата используйте провода стандартных цветов: 88888

Labels	Wire Colors	Wiring Functions
Y	Yellow	Cooling
Y2	Light Blue/Other Colors	2 Stage Cooling
W	Белый	Обогрев
W2	Коричневый/другие цвета	2-ступенчатый обогрев
G	Зеленый	Вентилятор 9/Airler 9/Airler0593
C	Blue/Black	Common Wire
R	Red	24V Power
RC	Red	24V Power
E	No Universal Color	Аварийный нагрев
X/AUX	Без универсального цвета	Дополнительный нагрев
B	Темно-синий	Обратный клапан для отопления
o	Orange	Обратный клапан для охлаждения
S1/S2	NO Universal Color	для Outdoor Binat
6666669666666666666669. были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно попасть в топку, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют собственного значения. Провода все одинаковые: одножильный медный провод, покрытый цветной поливинилхлоридной изоляцией. Цветовой код был введен, чтобы облегчить работу, которую вы выполняете. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждой клеммы. Подсоедините красный провод к клемме R (вызов для обогрева и/или охлаждения). Подсоедините зеленый провод к клемме G (вентилятор). Подсоедините белый провод к клемме W (нагрев). Подсоедините желтый провод к клемме Y (AC). Подсоедините синий провод к клемме C (общий провод – подробности см. ниже). Оберните все дополнительные провода вокруг пучка, чтобы они не касались оголенных проводов или клемм. Примечание: Если какой-либо из компонентов поддерживает ступенчатый нагрев или охлаждение, эта конфигурация либо не будет работать, либо не позволит обеспечить полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, такую ​​как поэтапный нагрев или охлаждение, позвоните специалисту по HVAC. Техник проверит соединения в печи или воздухораспределителе и завершит подключение термостата. Общие варианты подключения термостатов – термостаты с 2 проводами на 8 проводов Здесь представлена ​​полная информация о проводке для всех распространенных систем ОВКВ, от простых газовых печей до многокомпонентных систем с аксессуарами. Примечание. Вместо того, чтобы перечислять подходы для каждой настройки, что было бы излишним, следуйте той же стратегии, которая описана выше. После отключения питания термостата: Снимите крышку термостата Сфотографировать проводку Отсоедините провода и подсоедините их к одной и той же клемме на новом термостате по одному. Провод 1: отсоедините старый, присоедините к новому. Провод 2: отсоединить/присоединить. Совет по установке:  Убедитесь, что все винты клемм плотно затянуты — их не нужно перетягивать. Выполняйте эту процедуру, пока не подсоедините все необходимые провода к новому термостату. Совет для дополнительных проводов:  Свяжите дополнительные провода и оставьте их в доступном месте для возможного использования в будущем. Другими словами, не засовывайте их так далеко в стену, чтобы они «потерялись». Метод проб и ошибок:  Есть несколько случаев, когда вам, возможно, придется использовать метод проб и ошибок в современных системах тепловых насосов. Чаще всего это происходит, когда вы не знаете, какие компоненты и функции есть в вашей системе. Например, если вы не знаете, есть ли у него вспомогательные нагревательные полосы, или не уверены, является ли он двухступенчатым или одноступенчатым обогревом и охлаждением, вам может потребоваться попробовать несколько различных схем подключения, чтобы определить, какая из них все работает как надо. Но не бойтесь  – мы предлагаем вам альтернативные варианты подключения для этих систем. Их можно найти ниже 2-проводное подключение термостата Все термостаты имеют 2-проводное подключение, хотя для большинства из них будут дополнительные неиспользуемые провода. Для чего используется двухпроводная проводка термостата?  В печах используется 2 провода. Если это единственный компонент в системе, то достаточно двух проводов. Как подключить двухпроводной термостат: 1). Подсоедините провод Красный  к клемме R для 24 В Питание  – или к клемме RC, если она была на старом термостате. 2). Подсоедините провод Белый к клемме W для Обогрев . Как насчет провода C? Для установок только с печью не требуется общий провод. 3-проводная проводка термостата Это один из уровней большей сложности, который включает подключение провода C или общего провода. На самом деле, исходя из нашего опыта и отзывов читателей, 3-проводные термостаты могут быть самыми сложными для правильного подключения. Мы скажем вам заранее — без поездки к вам домой может быть сложно / невозможно разобраться, как именно ваша 3-проводная система должна быть подключена к термостату. Если наш совет не работает для вас, следует найти и связаться с умным, квалифицированным специалистом по системам отопления, вентиляции и кондиционирования воздуха. Но вот… Для чего используется 3-проводная проводка термостата? Котлы и многие типы нагревателей, включая водонагреватели, могут иметь 3-проводное подключение. Кроме того, , некоторые стандартные сплит-системы, работающие только от сети переменного тока, используют 3-проводную схему, и они представляют наибольшие проблемы. Большинство онлайн-руководств по проводке не упоминают переменный ток как возможный сценарий с 3 проводами. Если у вас есть 3-проводное соединение для переменного тока и у вас возникли проблемы, у нас есть советы по их устранению в этом разделе в разделе «Альтернативный шаг 3»). Вот стандартная процедура подключения 3-проводного термостата. Как подключить 3-проводной термостат: 1). Подсоедините красный провод к клемме R для 24 В Power или к клемме RC, если она была на старом термостате. 2). Подсоедините белый провод к клемме W для обогрева . 3). Используйте один из оставшихся проводов для провода C . Многие технические специалисты выбирают Зеленый провод для этой цели — зеленый провод обычно питает вентилятор, к вашему сведению — но ваш оригинальный термостат может использовать для этой цели черный провод . Подсоедините провод G к клемме G. Альтернативный шаг 3). Во многих системах с переменным током, включая системы только с переменным током, Y-провод от кондиционера является входом для охлаждения. Если вы предприняли шаги с тремя проводами, предложенные выше, и ваш кондиционер не работает, подключите провод Y к клемме Y, чтобы посмотреть, решит ли это проблему. Возможно, вам придется пойти к обработчику воздуха (это может быть печь), чтобы определить цвет провода на клемме Y. Примечание: Если Y-провод идет снаружи к конденсаторному блоку, это явный признак того, что это именно тот провод, который вам нужен. Подключите его к клемме Y на термостате, и, скорее всего, ваша проблема будет решена. Все еще не работает? Можно еще попробовать использовать 5-проводное подключение к термостату. Некоторые домовладельцы считают, что это решение, когда переменный ток не работает с 3-проводным соединением. Следуйте инструкциям в разделе ниже «Как подключить 5-проводной термостат». Один домовладелец, заменивший 3-проводное подключение 5-проводным, сказал, что новая схема подключения «позволяет мне успешно управлять кондиционером, а также вентилятором независимо друг от друга. ». Вот такие результаты мы хотели бы услышать! Информационный совет по проводам C: См. наше практическое руководство под названием C-wire Проблема: что делать, если у меня нет C-wire? В нем объясняется, как использовать или перепрофилировать один из дополнительных проводов в качестве С-провода. 4-проводная проводка термостата Четырехпроводная проводка термостата становится все более распространенной из-за популярных систем HVAC, которые требуют этого. Для чего используется 4-проводная проводка термостата?  Наиболее распространенная 4-проводная проводка термостата необходима для системы с тепловым насосом  , которые включают в себя блок конденсации снаружи и устройство обработки воздуха внутри помещения. Уникальной особенностью этой системы является необходимость в проводе вентилятора и проводе для питания системы охлаждения переменного тока. Интеллектуальные термостаты: Ecobee, Nest и некоторые другие интеллектуальные/обучаемые/WiFi-термостаты также требуют 4-проводного подключения термостата. Как подключить 4-проводной термостат: 1). Подсоедините провод Красный к клемме R для 24 В Питание  – или к клемме RC, если она была на старом термостате. 2). Подсоедините провод Белый к клемме W для режима теплового насоса Отопление . 3). Подсоедините желтый провод к клемме Y для режима AC /охлаждения. 4). Подсоедините провод Зеленый к клемме G вентилятора . Как насчет двухступенчатых тепловых насосов? Что с дополнительным подогревом? Эта 4-проводная проводка термостата предназначена для простых одноступенчатых тепловых насосов. См. 5-проводные и другие варианты для более сложных систем теплового насоса. 5-проводная проводка термостата Во многих системах HVAC требуется 5-проводная проводка термостата для подключения всех их компонентов. Следование этим указаниям приведет к успешной замене термостата. Для чего используется 5-проводная проводка термостата? Системы HVAC с кондиционерами, тепловыми насосами, печами и т.д. Если требуется 4-проводная проводка термостата плюс С-провод, вам потребуется 5-проводная проводка термостата. Это довольно просто. Ключевым моментом является использование провода, не используемого для других целей, в качестве общего провода или провода С. Как подключить 5-проводной термостат: 1). Подсоедините провод Красный к клемме R для 24 В Мощность . 2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление . 3). Подсоедините желтый провод к клемме Y для режима AC /охлаждения. 4). Подсоедините зеленый провод к клемме G вентилятора . 5). Подсоедините «запасной» провод к клемме C, например, 9.0137 Черный провод для C или Common . 6-проводная проводка термостата В вашем жгуте проводов должно быть 8 проводов, так что у вас еще есть провода. Для чего используется 6-проводная проводка термостата? Для систем с тепловым насосом с проводом C и усовершенствованным отоплением и кондиционером требуется 6 или более проводов. Например, двухступенчатый тепловой насос, один с дополнительным нагревом и/или другой с реверсивным клапаном, которому требуется питание, требуют 6-проводной или более проводки термостата (следуют 7- и 8-проводная проводка). Как подключить 6-проводной термостат: 1). Подсоедините провод Красный к клемме R для 24 В Питание . 2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление . 3). Подсоедините желтый провод к клемме Y для режима AC /охлаждения. 4). Прикрепите Зеленый  провод к клемме G для Вентилятор . 5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий . Для шага 6 есть несколько вариантов: 6). Если это одноступенчатый тепловой насос, но в системе обработки воздуха есть дополнительные нагревательные полоски, подсоедините неиспользуемый провод, например, провод светло-голубой  , к клемме X/Aux на Вспомогательный источник тепла . 0r: 6). Если тепловой насос имеет двухступенчатое охлаждение, подсоедините провод голубого цвета к клемме Y2 для двухступенчатого охлаждения . Или: 6). Если тепловой насос имеет двухступенчатый нагрев, подсоедините провод Коричневый к клемме Y2 для двухступенчатого нагрева. Профессиональный совет:  Прочитайте руководство по установке термостата и ознакомьтесь с руководствами по системе HVAC, чтобы точно знать, что включает в себя ваша система — дополнительный нагрев, реверсивный клапан, 2 ступени нагрева и охлаждения, например, чтобы узнать, какие клеммы использовать. Примечание: Если имеется двухступенчатый нагрев и охлаждение, вам потребуется 7- или 8-проводная проводка. 7-проводная проводка термостата Теперь мы говорим о системе HVAC, в которой много всего происходит. Для чего используется 7-проводная проводка термостата? Многие типы систем могут. Тепловой насос с 2 ступенями нагрева и охлаждения, система с дополнительным нагревом или система с реверсивным клапаном, на который необходимо подавать питание. Как подключить 7-проводной термостат: 1). Подсоедините провод Красный к клемме R для 24 В Питание . 2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление . 3). Подсоедините желтый провод к клемме Y для режима AC /охлаждения. 4). Прикрепите Зеленый  провод к клемме G для Вентилятор . 5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий . 6). Подсоедините провод Голубой  к разъему X/Aux для Дополнительный источник тепла . 7). Используйте неиспользуемый провод для аксессуара . Альтернативные варианты:  Если у вас нет вспомогательного нагревателя, дополнительного освещения или воздухоочистителя с электроприводом, но необходимо включить реверсивный клапан системы, выполните шаги 6 и 7. 6). Подсоедините темно-синий провод к клемме B Реверсивный клапан для обогрева . 7). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения . 8 Проводная проводка термостата Вот наиболее распространенное использование 8 проводов. Для чего используется 8-проводная проводка термостата? Почти всегда это системы отопления, вентиляции и кондиционирования с тепловым насосом Вспомогательное тепло. Как подключить 8-проводной термостат: 1). Подсоедините провод Красный к клемме R для 24 В Питание . 2). Подсоедините провод Белый к клемме W (или W1) теплового насоса Режим обогрева . 3). Подсоедините желтый провод к клемме Y для режима AC /охлаждения. 4). Подсоедините зеленый провод к клемме G вентилятора . 5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий . 6). Подсоедините провод Голубой к клемме X/Aux на Вспомогательный источник тепла . 7). Подсоедините темно-синий провод к клемме B Реверсивный клапан для обогрева . 8). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения . Поиск и устранение неисправностей проводки термостата Как мы уже говорили, в продвинутых системах, с которыми вы не знакомы, и нет существующего термостата с проводкой для копирования, вам, возможно, придется провести некоторые пробы и ошибки. Если вы не можете подключить термостат и заставить все компоненты вашей системы HVAC работать должным образом, обратитесь за помощью к специалисту по HVAC. Скорее всего, технический специалист сможет правильно подключить систему примерно за час, и вы будете нести ответственность только за сервисный вызов / плату за первый час в размере от 75 до 150 долларов. Добавление C-провода термостата Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Проблема: что делать, если у меня нет C-провода . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие параметры климата. Целью этого является создание максимально точного комфорта в помещении. Многие термостаты работают без провода C, периодически получая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Провод необходим для большинства марок и моделей, включая ecobee и Honeywell Lyric. Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-провода. Термостат Nest не требует этого провода для большинства установок». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если вы установите провод C или аксессуар, который заменит его. Если вы снимаете старый термостат и к клемме C не подключен провод, у вас есть несколько вариантов. Полная информация содержится в руководстве по проблемам C-Wire, упомянутом двумя абзацами выше. Вот их обзор: Замените свой термостат на другой, для которого не требуется провод C (Nest, Lux Geo — два), и живите с неудовлетворительными результатами Используйте неиспользуемый провод в жгуте в качестве провода C. Подсоедините его к клемме C в печи/обработчике воздуха и клемме C в термостате. Не забудьте отключить питание печи, прежде чем открывать ее крышку (крышки). Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимое управление вентилятором. Присоедините его к клемме C в печи и на термостате. Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать мощность у другого терминала. См. наше руководство C Wire для получения полной информации, фирменных продуктов Honeywell, Sensi и ecobee, а также полезного видео. Для установки обратитесь к специалисту по HVAC. Примечание по проводке термостата для сообщающихся систем ОВКВ Если у вас есть сообщающаяся система ОВКВ, вам потребуется сообщающийся термостат и соответствующая проводка. Подробности в нашем 9Руководство 1342 с обменом данными и без обмена данными HVAC . Коммуникационные системы используют только 4 провода. Однако основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или устройства обработки воздуха и соответствующей клемме термостата. Как заменить провод термостата Вам потребуется заменить проводку термостата, если ваша новая система HVAC другого типа (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддерживать повышенную производительность новой системы (например, двухступенчатая замена одноступенчатой ​​системы). Важным первым шагом является выбор правильного типа сменного провода. Он поставляется в пучках по 2, 3, 5, 6 и 8 проводов. Когда вы покупаете его, они будут помечены как 18/2, 18/3, 18/5 и так далее. Для большинства современных систем требуется как минимум 5 проводов, если в систему включено как оборудование для обогрева, так и оборудование для кондиционирования воздуха. Мы рекомендуем использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провод термостата в катушках от 50 до 250 футов и в футах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже поштучно. В катушках дешевле. Проводка термостата для ловли рыбы проста, если выполнять ее с осторожностью и осторожностью: Отсоедините старый термостат, но оставьте настенное крепление на месте для защиты гипсокартона, пока вы протягиваете новый провод через отверстие. Аккуратно вытяните около 6 дюймов провода старого термостата из стены и наденьте на него зажим, например плоскогубцы, которые должны быть достаточно большими, чтобы предотвратить падение провода в стену при отсоединении. Снимите проводку со старого основания термостата. Перекройте не менее 4 дюймов старой проводки новой проводкой и плотно оберните изолентой вокруг перекрытия. Аккуратно потяните жгут проводов от печи к печи. Наличие второго человека, подающего проволоку с катушки или катушки в стену, поможет предотвратить заедание. Как только появится новый провод, протяните его столько, сколько необходимо, чтобы добраться до проводных клемм на печи или устройстве обработки воздуха, а также дополнительный фут провода. Отклейте или отрежьте. Пока не обрезайте провод на конце термостата. Снимите старую проводку с печи или воздухораспределителя, если она все еще прикреплена. Снимите изоляцию на ½ дюйма с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома менее чем за 15 долларов. При необходимости добавьте соединители проводов к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов. Подсоедините провода к клеммам на печи, используя цветовой код и схему, прилагаемую к термостату и/или печи или устройству обработки воздуха. На термостате подсоедините зажим к новому жгуту проводов примерно в 8 дюймах от стены, отрежьте жгут проводов и снимите монтажное основание старого термостата. Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и закрепите ее на стене. Если вам нужно снять зажим для этого процесса, повесьте проводку и замените зажим, когда закончите. Зачистите провода, которые вы будете подключать к новому термостату. Используйте схему подключения и код для подключения проводов к клеммам на термостате, которые соответствуют соединениям на печи или устройстве обработки воздуха. Некоторые модели термостатов требуют, чтобы разъемы были предварительно установлены на провода. Оберните неиспользуемые провода вокруг жгута, снимите зажим и осторожно вдавите жгут в стену перед установкой термостата на опорную плиту. Примечание: Если вы не уверены в необходимых инструментах и ​​расходных материалах, воспользуйтесь этим руководством для составления списка. Отнесите его в отдел электрики вашего местного дома или в магазин электротоваров. Специалист поможет вам собрать все необходимое, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. д. Советы по установке проводки термостата Если вы меняете расположение термостата или устанавливаете его в новостройке, тщательно выбирайте место. Он должен быть на внутренней стене, так как на наружных стенах зимой может быть прохладно, а летом тепло. Это приведет к неправильным показаниям, вашей системе отопления, вентиляции и кондиционирования воздуха будет работать слишком тяжело, потраченной энергии, а ваш дом будет слишком теплым зимой и слишком прохладным летом. Лучшее расположение термостата — на внутренней стене в центре вашего дома, на которую не влияют: Прямой солнечный свет Сквозняковые двери или окна Тепло или пар из ванной Тепло от прибора или от приготовления пищи Ближайшая решетка отопления/охлаждения или регистр Если для самостоятельной установки нового термостата и электропроводки у вас нет времени или желания, есть предварительно квалифицированные местные подрядчики по ОВКВ, которые могут выполнить работу по конкурентоспособной цене. Поделиться Вам может понравится Насос для повышения давления в системе отопления: Повышение давления в системе отопления | Полезные статьи 24.02.2023 Однотрубная система отопления частного дома из полипропилена: схема монтажа, виды систем, расчет, фото, видео 27.12.2022 Распределитель для отопления: Статьи: полезная информация на тему приборов учета энергоресурсов 19.03.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
