  Грамотная разработка схемы отопления частного дома обеспечивает не только высокий КПД при работе системы. Не менее важным достоинством становится минимизация расходов владельца – как в части комплектования и монтажа, так и в ходе последующей эксплуатации.

  Этапы составления схемы системы отопления:

  1. Выезд специалиста на объект или получение плана дома от заказчика на whatsapp / telegram / e-mail.
  2. Выяснение возможностей и запросов заказчика.
  3. Разработка и предоставление на согласование оптимальной схемы отопления жилья с расчетом стоимости оборудования и монтажа.
  4. При утверждении заказчиком – переход к комплектованию и устройству обогрева.
  5. В противном случае – предложение альтернативного варианта схемы отопления дома.

  Закажите бесплатную схему

  Оборудование + Монтаж

  Бесплатная схема

  Виды схем разводки отопления частных домов

  В сегодняшних условиях применяются разные варианты схем отопления частных загородных домов. Они классифицируются по нескольким ключевым критериям:

  1. По наличию насоса – с естественной и принудительной циркуляцией теплоносителя.
  2. По варианту компенсации расширения теплоносителя – открытая (с расширительным баком) и закрытая (с мембранным) система.
  3. По направлению подведения воды к батареям – вертикальная и горизонтальная разводка.
  4. По способу подвода и отвода воды – однотрубная и двухтрубная схема отопления частного дома.
  5. По типу включения радиатора в систему – лучевая (с распределительным коллектором) или обычная.

  В списке приведены далеко не все применяемые сегодня схемы отопительных систем коттеджей и загородных частных домов. Владельцу совсем необязательно разбираться в тонкостях каждой. Намного правильнее доверить выбор оптимального варианта обогрева Вашего жилья грамотному специалисту.

  Стоимость разработки схемы отопления дома

  Важным достоинством коммерческого предложения Teplo-Niko выступает бесплатная разработка схемы отопления Вашего частного дома.

  Мы гарантируем подбор лучшего из возможных вариантов обогрева с учетом персональных запросов и финансовых возможностей клиента. В результате заказчик экономит собственные средства без ущерба для комфортности проживания в доме.

  Калькулятор отопления частного дома

  Рассчитайте примерную стоимость отопления “под ключ” (монтаж + материал)

  Площадь дома, м²:

  Количество радиаторов, шт.:

  Вид топлива: ГазДизельЭлектричествоТвердое топливо

  Материал труб: ПолипропиленСшитый полиэтиленМедь

  Тип радиаторов: Стальные панельныеБиметаллические секционные

  Обвязка радиаторов: Ручные вентилиТермостатические вентили

  Материал строения: ДеревоКирпичГазобетонДругой

  Тёплые полы, м²:

  Газовое

  Применяется при отоплении от газового котла. Эта система отопления предъявляет высокие нормативные требования к помещению котельной.

  от 198000

  • Оборудование и материалы
  • Монтаж под ключ
  • 3 года гарантии

  Бесплатный расчёт

  Электрическое

  Популярный способ отопления от электрического котла. Дорогостоящий за счет высоких тарифов на электричество, чаще всего используется при отсутствии подключения к газу.

  от 176000

  • Оборудование и материалы
  • Монтаж под ключ
  • 3 года гарантии

  Бесплатный расчёт

  Твердотопливное

  Достаточно распространнёный в Российских реалиях способ отопления от сжигания дров, пеллетов, угля и др. в специальном твердотопливном котле.

  от 174000

  • Оборудование и материалы
  • Монтаж под ключ
  • 3 года гарантии
  Бесплатный расчёт

  Дизельное

  Достаточно редкий тип отопления. Использвуется энергия от жидкого топлива, чаще всего дизеля. Дорогостоящий и малоэффективный.

  от 186000

  • Оборудование и материалы
  • Монтаж под ключ
  • 3 года гарантии

  Бесплатный расчёт

  Бесплатно рассчитаем Вашу спецификацию

  Загрузите список материалов и оборудования в любом удобном виде. Даже если это список, написанный от руки


  Отправить файл через WhatsApp


  Отправить файл через Telegram

  Мы можем приобрести оборудование по цене производителя и бесплатно доставить его к Вам на объект

  Заказывая работы в Teplo-Niko.ru Вы гарантированно получаете

  Оборудование по цене производителя

  Купим для Вас оборудование напрямую у производителя

  15% скидки на монтажные работы

  Держим цены на монтажные работы ниже рынка на 15%

  Работа по договору с гарантией 3 года

  Зафиксируем сроки, стоимость, перечень работ и материалов

  А также:

  Видеонаблюдение на объекте

  Мы понимаем, насколько Заказчику важно видеть, что происходит на объекте.

  Поэтому мы подключим видеонаблюдение, чтобы Вы могли наблюдать за ходом работ

  со своего смартфона.

  За

  11 лет работы мы реализовали более 480 проектов по всему Подмосковью

  Мы открыты для общения:

  Previous Next

  Серьёзно подходим к делу

  8

  Бригад сертифицированных специалистов

  11

  Лет на рынке инженерии загородных домов

  480+

  Реализованных проектов по всему Подмосковью

  3

  Года гарантии на выполненные монтажные работы

  Решаем ключевые задачи инженерии загородного дома

  Отопление под ключ

  Монтаж под ключ, расчет оборудования, котельной, тёплый пол

  Водоснабжение

  и

  Канализация

  Бурение скважины, разводка труб, установка смесителей, подключение сантехники

  Электромонтаж

  Монтаж электропроводки, заземления, щитка в доме под ключ

  Вся инженерия в доме под ключ

  Ваше имя

  Ваш телефон

  Бесплатный расчёт и консультация

  Оставьте заявку


  и получите бесплатно:
  • Выезд инженера
  • Расчёт сметы
  • Подбор оборудования

  Ваше имя

  Ваш телефон

  Бесплатный расчёт и консультация

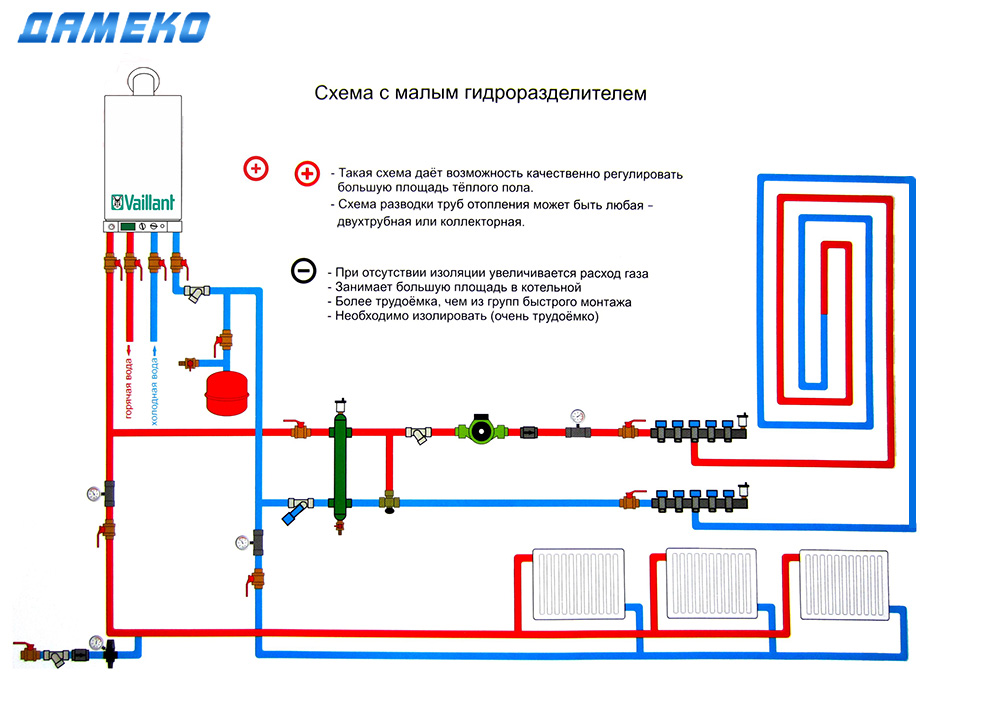

Схемы отопления и ГВС

• 1
• 2
• 3
• 4
• 5
• 6
• 7

Тип схемы теплоснабжения

Отопление

Отопление и ГВС

Кол-во точек водоразбора

≤ 2

> 2

Общее кол-во контуров отопления

• 1
• 2
• 3
• 4
• 5
• 6

Кол-во высокотемпературных контуров отопления

• 0
• 1
• 2
• 3
• 4
• 5
• 6

Кол-во низкотемпературных контуров отопления

• 0
• 1
• 2
• 3
• 4

Тип автоматики

Гидравлический модуль

(Гидравлический разделитель, зональный менеджер, насосы с частотным регулированием, узлы подмеса, датчики температуры подающей и обратной линии)

Зональный менеджер

(Электронный блок управления контурами отопления, 3 датчика температуры подающей линии, 3 датчика температуры обратной линии)

Обратная связь

• Фамилия
• Имя
• Отчество
• Мобильный телефон
• E-mail
• Регион
• Населенный пункт
• Вопрос

  0/5000

1. Перетащите файлы в эту область (Drag&Drop)

Я подтверждаю свое согласие на обработку, сбор и хранение персональных данных

Руководство по установке системы подогрева пола

Наша команда сняла серию видеороликов, демонстрирующих этапы установки системы подогрева пола. Подробные инструкции, облегчающие установку, доступны для скачивания под видео.

Руководства по установке
Трубы: Руководство по установке труб	Загрузка [PDF]
HCW Системы:
HCW.0016 Справочное руководство	Скачать [PDF]
Термостаты: Проводка термостата	Загрузка [PDF]
Блирование. Сборка разматывателя: Переработка поставленного транспортного поддона	Скачать [PDF]

Принципиальные схемы
Circuit Diagram: Thermolec Electric Boiler	Download [PDF]
Circuit Diagram: Laars Gas Boiler	Download [PDF]
Circuit Diagram: Thermolec and Laars Dual- Энергия	Скачать [PDF]

. Котлер: Брошюра талисмана.0014 Скачать [PDF] Термостаты0016 Sinope Th2400ZB Installation Guide.

Технические инструкции
Руководство по установке газового котла 9W019:6 TH00150017	Скачать [PDF]
Газовый котел: MFTHW: Список деталей	Загрузка [PDF]
GASC BOILE: MFTHW: пользователь MANAL	1414. 10117. 100017 [	Скачать [PDF]
Газовый котел: Гарантия тастовочного талиседа
Электрический котел: Thermolec TMB: Руководство по установке	Загрузка [PDF]
Electric Cower: ThermoLec TMB Brochure	Docdeler: Thermolec TMB Brochure	. : Руководство по установке Thermolec	Загрузить [PDF]
Электрический бойлер: Брошюра Thermolec	Загрузить [PDF]
	Download [PDF]
Thermostats: Sinope Th2400ZB Brochure	Download [PDF]
Thermostats: Sinope GT130 Gateway: Installation Guide	Download [PDF]
Термостаты: Шлюз Sinope GT130: Брошюра	Загрузить [PDF]0017	Скачать [PDF]
Product HCW – HCW DR22 Привод: Руководство	Скачать [PDF]
HCW Продукт – классический модельный крем для Radiator White: Ad Advanceds Spitts Speards Speards Speards
Продукт HCW — классическая модель радиатора кремового цвета: Руководство по установке	Скачать [PDF]
Продукт HCW — классическая модель радиатора кремового цвета: Брошюра	Скачать [PDF]
Продукт HCW — современная модель радиатора с черным или белым стеклом: Список расширенных настроек	Скачать [PDF]
Модель Contemporary WС с радиатором черного или белого цвета Стекло: Руководство по установке	Загрузить [PDF]
Продукт HCW — трубка PEX-B: Отчет об испытаниях	Загрузить [PDF]
Продукт HCW: трубка PEX-W Различия между PEX-A и PEX-B	Скачать [PDF]
HCW Продукт-PEX-B Тубнинга: Описание продукта	Скачать [PDF]
HCW Product-9
HCW.	Download [PDF]
HCW Product – Manifolds: Connectors	Download [PDF]
HCW Product – HCW ET630 Thermostat: Manual	Download [PDF]
HCW Product – HCW Hero h25 Heat Pump: Advanced Settings List	Download [PDF]
HCW Product – HCW Hero h25 Heat Pump: Performance Curve	Download [PDF]
Продукт HCW — Тепловой насос HCW Hero h25: EN Брошюра модели	Загрузить [PDF]0017
HCW Product – HCW Hero h25 Heat Pump: Parts	Download [PDF]

Warranties
HCW Product – Pre-Assembled Panel: Warranty	Загрузить [PDF]
HCW Продукт: Гарантия	Загрузить [PDF]

Инструкции по установке – Design Architectural Heating

ВАЖНО! Сохраните эти инструкции

Инструкции по установке и эксплуатации
Прочтите все инструкции перед использованием обогревателя

Снижение передней крышки

Установка:

Шаг 1: Гервевики для установки на A.

Шаг 2: Снимите переднюю крышку, подняв верхнюю часть, чтобы отсоединить ее от задней панели (см. выше).

Шаг 3: Удалите соответствующую заглушку сбоку или сзади распределительной коробки.

Шаг 4: Используйте подходящий разъем и провод в соответствии с N.E.C. и местные коды.

Шаг 5: Подсоедините согласно схеме.

Шаг 6: Установите заднюю панель на соответствующую поверхность с помощью подходящего крепежа.

Шаг 7: Установите на место крышку распределительной коробки. Закрепите винтом.

Шаг 8: При необходимости установите аксессуары. См. стр. 4.

ПРИМЕЧАНИЕ. Заглушки можно использовать в качестве каналов для прокладки проводов, если передняя панель крепится к задней пластине с помощью винтов. Если передняя часть не закреплена винтом (винтами), в глухих и угловых секциях следует использовать кабелепровод или армированный кабель.

НЕПРЕРЫВНОСТЬ ЗАЗЕМЛЕНИЯ:

Непрерывность заземления должна поддерживаться между распределительными коробками нагревателей или глухими секциями в непрерывном режиме. Для этого используйте:

1. Перечисленные кабельные втулки или другие ниппели с прокалывающими контргайками для соединения распределительных коробок.

2. Протяните перемычку заземления от винта заземления в одной распределительной коробке к винту заземления в соседней распределительной коробке.

ОСТОРОЖНО: ВЫСОКАЯ ТЕМПЕРАТУРА, ДЕРЖИТЕ ЭЛЕКТРИЧЕСКИЕ ШНУРЫ, ШТОРЫ И ДРУГИЕ ОБОРУДОВАНИЕ ОТ ОБОГРЕВАТЕЛЯ.

НЕ УСТАНАВЛИВАЙТЕ МЕНЕЕ 1,5 ДЮЙМА ОТ ПОЛА НА НИЖНЕМ ВХОДЕ

ВЕРХ
НЕ ИСПОЛЬЗУЙТЕ ОБОГРЕВАТЕЛЬ БЕЗ ПЕРЕДНЕЙ КРЫШКИ PL.

ОСТОРОЖНО ВЫСОКАЯ ТЕМПЕРАТУРА:

Держите электрические шнуры подальше от обогревателя. Не размещайте нагреватель ниже электрической розетки. Не устанавливайте обогреватель на поверхности с виниловым покрытием или поверхности из пенопласта. НЕ устанавливайте обогреватель на поверхности, покрытые бумагой или тканью.

Держите все драпировки и мебель на расстоянии не менее 4 дюймов от обогревателя и 12 дюймов над обогревателем.

– ПРЕДУПРЕЖДЕНИЕ –

Высокая температура может со временем обесцветить синтетические ткани.

НЕ устанавливайте обогреватели на поверхности из горючих волокон целлюлозы низкой плотности.

НЕ устанавливайте нагреватель ниже электрической розетки.

НЕ вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

Во избежание возгорания ЗАПРЕЩАЕТСЯ хранить и использовать бензин или другие легковоспламеняющиеся пары и жидкости вблизи обогревателей.

ВАЖНО: Обогреватели более 250 Вт на фут. «ВАЖНЫЕ ИНСТРУКЦИИ —

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

– – ПРЕДУПРЕЖДЕНИЯ –

1. При использовании электроприборов всегда следует соблюдать основные меры предосторожности для снижения риска возгорания, поражения электрическим током и травмирования людей, включая следующие:

2 ● Прочтите все инструкции перед использованием данного обогревателя.

3. Нагреватель имеет внутри нагревательные элементы, образующие электрическую дугу или искрение.

4. Этот обогреватель сильно нагревается во время работы. Во избежание ожогов не допускайте контакта голой кожи с горячими поверхностями. Держите горючие материалы, такие как мебель, подушки, постельное белье, бумагу, одежду и шторы, вдали от обогревателя.

5. Во избежание возможного возгорания ни в коем случае не блокируйте вход или выход воздуха.

6. Не вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

7. Прочтите все информационные этикетки. Убедитесь, что провода электропитания имеют то же напряжение, что и нагреватели. Все электрические работы и материалы должны соответствовать Национальному электротехническому кодексу (NEC), Закону о безопасности и гигиене труда (OSHA), а также всем государственным и местным нормам.

8. ОСТОРОЖНО ВЫСОКАЯ ТЕМПЕРАТУРА: Держите электрические шнуры подальше от обогревателя. Не размещайте нагреватель ниже электрической розетки. Не устанавливайте обогреватель на поверхности, покрытые винилом или пеной. Не устанавливайте обогреватель на поверхности, покрытые бумагой или тканью. Держите все драпировки и мебель на расстоянии не менее 4 дюймов перед обогревателем и 12 дюймов над обогревателем.

9. Высокая температура может со временем обесцветить синтетические ткани.

10. НЕ устанавливайте обогреватели напротив горючих поверхностей из целлюлозных волокон низкой плотности.

11. НЕ устанавливайте нагреватель ниже электрической розетки.

12. НЕ вставляйте и не допускайте попадания посторонних предметов в вентиляционные или вытяжные отверстия, так как это может привести к поражению электрическим током, возгоранию или повреждению обогревателя.

13. Во избежание возгорания ЗАПРЕЩАЕТСЯ хранить и использовать бензин или другие легковоспламеняющиеся пары и жидкости вблизи обогревателей.

14. ВНИМАНИЕ!

Отключите электропитание на щите электропитания (автоматический выключатель или блок предохранителей) и заприте или повесьте бирку дверцу щита, чтобы никто не мог восстановить электропитание, пока вы работаете с нагревателем. Невыполнение этого требования может привести к серьезному поражению электрическим током, ожогам или возможной смерти.





15. НЕПРЕРЫВНОСТЬ ЗАЗЕМЛЕНИЯ: Непрерывность заземления должна поддерживаться между распределительными коробками нагревателей или глухими секциями в непрерывном направлении. Для этого:

1. Перечисленная втулка кабелепровода или другие резьбовые ниппели с контргайками протыкающего типа для соединения распределительных коробок.
2. Протяните перемычку заземления от винта заземления в одной распределительной коробке до винта заземления в соседней распределительной коробке.



ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Процедуры электромонтажа и соединения должны соответствовать Национальному электротехническому кодексу (NEC) и местным нормам.





ПРЕДУПРЕЖДЕНИЕ

При сверлении отверстий в полевых условиях для монтажа обратите внимание:
1. Не сверлите рядом с капиллярной трубкой. Разрешить 1/2 дюйма.
2. Не сверлить внутри электрической распределительной коробки.
3. Не сверлить рядом с элементом. Разрешить 1/2 дюйма.
Если блоки не поставляются с заводским кодом ko на задней панели, обратите внимание:
1. Устанавливаемые на месте установки ko могут располагаться только так, чтобы НЕ мешать установленным на заводе компонентам.
2. Соблюдайте расстояние 1/2 дюйма между токоведущими и неподвижными металлическими частями.

Многочисленная проводка основной платы – опциональный, чем один на оболочке, так же, как и на вершине, на вершине. Если вы подключаете несколько базовых плат к одному блоку управления, рекомендуется использовать один блок управления для каждой комнаты.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Нагреватель должен быть правильно установлен перед использованием

1. Если нагреватели имеют встроенные термостаты, установите вал в среднее положение и дайте поработать в течение нескольких часов. Если температура в помещении слишком высокая, поверните вал против часовой стрелки. Если температура в помещении слишком низкая, поверните вал по часовой стрелке, пока не будет достигнута комфортная температура. Дайте комнатной температуре стабилизироваться после каждого изменения настройки.

2. Доступ к регулировочному валу термостата и разъединителю возможен через отверстие в решетке на левом или правом конце нагревателя.

3. При первом включении обогреватель может издавать легкий безвредный запах. Это вызвано активацией компонентов внутреннего нагревателя в первый раз и не должно повторяться.

4. Выберите комфортную настройку на всех термостатах, если они поставляются.



ИНСТРУКЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

1. Перед очисткой убедитесь, что питание отключено на панели автоматического выключателя.

2. Пыль будет скапливаться между ребрами элемента. Для достижения максимальной эффективности обогреватель необходимо регулярно чистить.

Перед очисткой обогревателя убедитесь, что он выключен и нагревательный элемент остыл. Для уборки можно использовать пылесос с насадкой-щеткой. Поверхность обогревателя можно протирать слегка влажной тряпкой.

3. Восстановить питание обогревателя.

4. Все остальные виды обслуживания должны выполняться квалифицированным лицензированным электриком.

5. Мебель, портьеры и ковры: Для правильной работы обогревателей необходима свободная циркуляция комнатного воздуха через нагревательный элемент. Держите электрические шнуры, шторы, коврики и другие предметы мебели подальше от обогревателя. Мебель должна располагаться на расстоянии не менее 4 дюймов от обогревателя. Занавески должны выступать за верхнюю часть обогревателя минимум на 12 дюймов. Если вы предпочитаете шторы длиной до пола, они должны быть на высоте не менее 3 дюймов над полом и иметь зазор не менее 4 дюймов от задней складки до передней крышки обогревателя.

6. Для достижения наилучших результатов при использовании коврового покрытия оставьте зазор в 1 1/2 дюйма для ковра, который будет установлен под обогревателями и углами. Коврики можно подкладывать до обогревателя при условии, что они не имеют такой толщины, которая блокировала бы впуск воздуха в нижней части обогревателя.

7. Если передняя решетка была снята для чистки, замените ее так же, как она была до чистки. Если для крепления передней крышки или торцевых заглушек использовались винты, обязательно замените их.

ОГРАНИЧЕННАЯ ГАРАНТИЯ
