Датчик температуры отопления в категории “Строительство”

Датчик температуры отопления накладной Ferroli DomIproject, Divatop, BAXI, BIASI

На складе в г. Днепр

Доставка по Украине

270 грн

Купить

Инсталл Маркет

Датчик температуры отопления накладной 3/4 универсальный Ariston,Baxi ,Beretta,Ferroli,Fondital и другие

На складе в г. Днепр

Доставка по Украине

176 грн

Купить

Инсталл Маркет

Датчик температуры отопления накладной 1/2 универсальный Ariston,Baxi ,Beretta,Ferroli,Fondital и другие

На складе

Доставка по Украине

176 грн

Купить

Инсталл Маркет

Датчик температуры NTC отопления Ferroli 39810220

На складе в г. Киев

Доставка по Украине

360 грн

Купить

Remise интернет-магазин запчастей котлов и колонок

Датчик температуры отопления накладной 3/4 универсальный Zoom, Baxi ,Solly,Termal,Fondital,Electrolux

Доставка по Украине

176 грн

Купить

Инсталл Маркет

Датчик температуры отопления/ГВС вкручивающийся на котлы Ariston TX-T2 998458

На складе в г. Мукачево

Доставка по Украине

250 грн

Купить

ЗакСервис

Датчик температуры контура отопления накладной на газовый котел BAXI 8435360

На складе в г. Мукачево

Доставка по Украине

290 грн

Купить

ЗакСервис

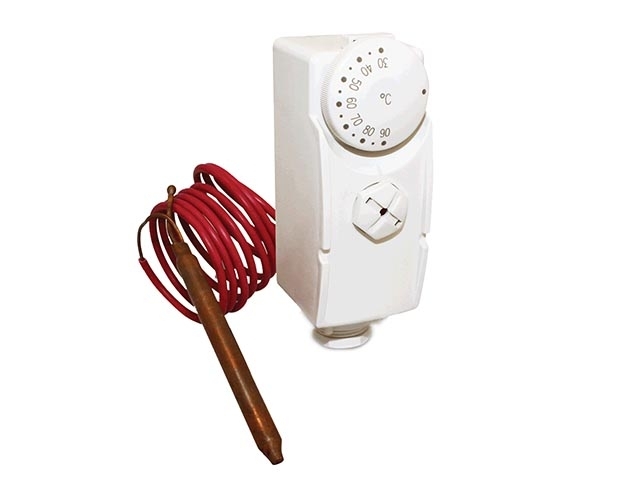

Термостат для систем отопления с выносным датчиком температуры WPR-90GC 1*50

Доставка по Украине

508 грн

Купить

Магазин сантехники AQUA-WORLD

Датчик температуры отопительного контура Salus

Доставка по Украине

535.05 грн

Купить

Клондайк

Термостатична головка (t 40-70°C) HERZ 1742100 з накладним датчиком

Доставка по Украине

1 280 грн

Купить

MaxiGas

Датчик температуры отопления/ГВС вкручивающийся на котлы Biasi Parva, Comfmort, Savio ACTA.

Доставка по Украине

250 грн

Купить

“ПромОВК” отопление, водоснабжение, канализация

Датчик температуры (контур отопления) NTC Saunier Duval Thema Classic, Isofast, Semia

Доставка по Украине

486 грн

Купить

ОЛДІТЕРМ

Датчик температуры NTC отопления

Доставка по Украине

200 грн

Купить

СПД Бурковский И. В.

Датчик температуры NTC отопления Metropolis

Доставка по Украине

520 грн

Купить

СПД Бурковский И.В.

Датчик температуры NTC отопления 2-й DGT

Доставка по Украине

440 грн

Купить

СПД Бурковский И.В.

Смотрите также

Датчик температуры накладной NTC отопление 3/4

Доставка по Украине

544 грн

Купить

СПД Бурковский И.В.

Daewoo Датчик температури опалення Daewoo R= 54kОm (ICH/MSC)

Доставка по Украине

369 грн

Купить

Интернет-магазин “ВодосферА”

Датчик температуры отопления и ГВС NTC Beretta

Доставка по Украине

175 грн

Купить

GazDvizh

Датчик температури опалення та перегріву Ferroli

Доставка из г. Львов

316 грн

Купить

ПП “ТЕПЛОВИЧОК”

39819550 Термостат, датчик температуры/перегрева отопления NTC DOMIproject

Заканчивается

Доставка по Украине

от 570 грн

Купить

WarmWorld // ВВ – интернет-магазин отопительной техники и запчастей

S5739800 Датчик температуры отопления SD Saunier Duval

Доставка по Украине

от 470 грн

Купить

WarmWorld // ВВ – интернет-магазин отопительной техники и запчастей

Датчик температуры контура отопления, NTC Twin Alpha 20 Kiturami

Заканчивается

Доставка по Украине

от 700 грн

Купить

WarmWorld // ВВ – интернет-магазин отопительной техники и запчастей

Датчик температуры отопления для газового котла Ferroli Domina, FerEasy, Domitop ( 39805620)

Доставка по Украине

183. 10 грн

Купить

KOTELL

Датчик температуры отопления для газового котла Ferroli Domiproject, Domicompact, Domitech, Esaytech, Divat

Доставка по Украине

347.40 грн

Купить

KOTELL

Датчик отопления/перегрева 4-х контактный на газовый котел DOMIproject, FerEasy, Domitech, Easytech, Divatech

На складе в г. Мукачево

Доставка по Украине

410 грн

Купить

ЗакСервис

Датчик температуры Kromschroder AF (AFS) наружного воздуха (для отопления) 99.679.030

Доставка по Украине

607.20 грн

Купить

AQUA-S Европейские Инженерные Системы

Danfoss Термоголовка RAE-H, RAE 5035, встроенный датчик температуры, резьба М28х1.5, белая

Под заказ

Доставка по Украине

866 грн

Купить

ИНТЕРНЕТ МАГАЗИН “HEATING THE FLOOR”

Daewoo Датчик температуры отопления+ГВС Daewoo (MSC)

Доставка по Украине

Цену уточняйте

“Aqua-Max SuperBazalt”

Daewoo Датчик температуры отопления Daewoo R= 54kОm (ICH/MSC)

Доставка по Украине

369 грн

Купить

“Aqua-Max SuperBazalt”

Датчики температуры для отопления | Датчики температуры

Датчик температуры воды для котла

Из данного материала Вы узнаете для чего нужны датчики температуры для котла, каков принцип работы этих датчиков, а так же как правильно их размещать для надежного контроля температурных режимов работы котла отопления.

Для регулирования оптимального соотношения расходов на газовое отопление и комфорта проживания используются дополнительные устройства. Датчик температуры для котла поможет эффективно управлять системой отопления в автоматическом режиме без вмешательства владельца.

Принцип взаимодействия с котлом отопления

Датчик температуры воды для котла собирает информацию о состоянии теплоносителя в сети и передает ее на блок управления. В зависимости от полученных данных производится корректировка работы котла в сторону увеличения нагрева или снижения.

Комнатные датчики температуры для котлов измеряют показатели воздуха на соответствие оптимальному температурному режиму. Показания направляются на управляющий блок для определения параметров отопления.

Внешний датчик температуры для котла следит за показателями снаружи отапливаемого помещения. При изменении температуры отправляет данные на контрольное устройство для автоматического выбора интенсивности работы котла.

Размещение датчиков температуры

По способу размещения встречается 4 вида датчиков:

1. накладной – крепится к трубе в системе отопления посредством хомута или другого специального держателя;
2. погружной – устанавливается в определенное отведенное под него место и находятся в контакте с водой;
3. комнатный – монтируется внутри отапливаемого помещения;
4. внешний – расположен снаружи отапливаемого помещения.

Зачем это нужно

Комнатные датчики температуры для котлов помогают осуществлять контроль над отопительными системами, как и внешний датчик температуры для котла. Полноценный контроль возможен при использовании нескольких следящих устройств. По способу передачи они делятся на 2 вида:

• Проводные датчики: передают информацию на блок контроля через подсоединенные провода.
• Беспроводные датчики: передача собранных данных ведется дистанционно при помощи улавливающего устройства.

Как работают датчики температуры

Датчик температуры воды для котла собирает данные о теплоносителе, а комнатные и внешние о температуре воздуха. Полученная информация отправляется на контролирующее устройство – автоматический регулятор. Он сверяет полученные данные и в зависимости от необходимости снижает или увеличивает интенсивность работы котла. Применение подобных устройств в комплексе или выборочно помогает добиваться максимально комфортных условий проживания и рационального расходования энергоносителей, что делает отопление экономически выгодным.

Об отопительной автоматике – просто.

Простейшая система отопления с автоматикой – электроутюг с терморегулятором.

В более комфортной гидравлической системе отопления – www.otoplenie.com.ru – тепло переносится от того места, где оно выделяется (котлы, ТЭНы, теплообменники, тепловые насосы и другие генераторы тепла),

туда где оно рассеивается (радиаторы, теплые полы, тепловентиляторы, бойлеры приготовления горячей воды и другие потребители тепла).

Этот процесс должен быть под контролем. Слаженной работой систем отопления командуют контроллеры (регуляторы).

Чем конкретно может командовать регулятор системы отопления?

а. Потребителями тепла.

б. Включениемвыключением генераторов тепла,

например – горелок котлов.

Начнем с потребителей; от того, сколько тепловой энергии ими затребовано, зависит и нагрузка на генераторы.

Каждый из потребителей тепла имеет собственный отопительный контур, или зону, состоящую из прямой трубы, обратной, насоса и управляющего элемента (клапан, смеситель).

Контроллер, в зависимости от температур в помещениив контуре и отклонения их от заданных (или к тому же от температуры на улице), подает сигнал на управляющий элемент или насос,

который открывает или перекрывает поток воды в контуре (клапан или насос), или же регулирует его постепенно путем смешивания прямой и обратной воды (смеситель).

Подаваемый сигнал может иметь вид дискретный (вклвыкл) для клапана или насоса, импульсный (большеменьшестоп) или аналоговый (конкретная величина потока) для смесителя.

Генераторы тепла – котлы (boiler = НЕ бойлер, а именно котел, буквально – нагреватель, кипятильник) могут иметь одно- или двухступенчатую горелку. От того, включена одна ступень или две, зависит мощность котла.

Управляются эти ступени как отдельные котлы, их отличие от отдельных котлов важно только для ротации.

Ротация – это периодическая смена порядка включения котлов, чтобы уменьшить неравномерность нагрузки на них. Ступени горелки ротироваться не могут.

Задача контроллера, управляющего генераторами, – обеспечение температуры котлового контура такой, чтобы она устраивала любого из потребителей.

Температура в контуре потребителя может быть задана фиксированной,

или вычисляться контроллером в зависимости от ситуации. Например, по графику от уличной температуры (Ekvi).

Другой пример – во время перехода от экономного режима отопления к комфортному.

Что требуется от регулятора отопительной системы?

Для пользователей важно, чтобы регулятор мог: – поддерживать комфортную температуру в помещении

– экономить энергию (т.е. деньги)

– избегать аварий в отопительной системе и поддерживать ее работоспособность

Для монтажников важно, чтобы регулятор настраивался один раз, не требовал обслуживания и мог продолжительное время работать в автономном режиме.

Сегодня множество фирм производят и продают контроллеры для систем отопления. Бывает трудно разобраться в отличиях, преимуществах и недостатках. Но все контроллеры подчинены общей логике, обозначенной выше: они командуют либо генераторами тепла, либо потребителями, а может быть и тем и другим.

Чтобы легче сравнивать основные функции конкретных контроллеров,

мы предлагаем обозначать их упрощенной формулой.

2b + 3m + HW

означает, что контроллер управляет 2-мя котлами (boilers),

3-мя смесительными контурами (mix) отопления,

и кроме того, имеет функцию приготовления бытовой горячей воды (Hot Water).

Конечно, требуется и более детальное описание, но основные координаты уже заданы, и сравнивать различные модели проще.

Подобный способ упорядочивания и поиска необходимого вам прибора или набора устройств заложен в “игрушке” под названием – КОНСТРУКТОР .

Функционально приборы для управления отопительной системой можно поделить на:

– Термостаты

Это самые простые регуляторы системы отопления. Термостат размещается в жилом помещении.

В зависимости от текущей температуры в помещении термостат включаетвыключает горелку котла или насос контура, либо открываетзакрывает смесительный клапан.

– Регуляторы, поддерживающие требуемую температуру теплоносителя в одном или нескольких контурах отопления.

К такому регулятору подключается датчик теплоносителя, измеряющий температуру в контуре, а управление происходит через смесительный клапан контура.

– Погодозависимые регуляторы-контроллеры

Такие регуляторы повышают или понижают температуру теплоносителя в зависимости от изменения температуры на улице.

К регулятору обычно подключается датчик температуры наружного воздуха, датчик температуры теплоносителя, комнатный термостат.

При настройке регулятора выбирается один из так называемых температурных графиков, “прошитых” в приборе,

т.е. график зависимости температуры теплоносителя, при которой в помещении будет комфортно,

от внешней температуры.

Основные функции погодозависимых регуляторов:

– измерение внешней температуры

– вычисление необходимой температуры теплоносителя в зависимости от выбранного температурного графика

– измерение и коррекция температуры теплоносителя (подача сигналов на подмешивающий клапан или вклвыкл котла)

– задание и отслеживание реального времени

– программирование температурного режима работы системы

– программирование пониженного температурного режима на заданное время

– периодический “променаж” смесительных клапанов и насосов вне отопительного периода

Существуют разные модели погодозависимых регуляторов, управляющих:

– вклвыкл котла и насоса котлового контура (PA-5 )

– вклвыкл котла, одним контуром отопления (насосом и смесителем), контуром ГВС (насосом и смесителем) (RVT 5. 1 EKVI )

– двумя независимыми контурами отопительной системы (две зоны отопления или отопление и ГВС) путем управления смесителями контуров и вклвыкл котла (RVT 2m )

– контуром и подготовкой горячей воды в системе с двумя котлами и при необходимости обеспечивающие приоритет ГВС при запросе на горячую воду (RVT 2b+m+HW )

– Регуляторы, управляющие работой нескольких котлов или котлами с двухступенчатой горелкой (каскадные регуляторы)

При управлении отопительной системой с несколькими котлами число работающих в данный момент котлов зависит от потребления тепла системой.

К регулятору подключается датчик теплоносителя. В зависимости от модели регулятора возможно подключение комнатного термостата иили погодозависимого регулятора (одного или нескольких),

термостата бойлера, датчика температуры возвратного теплоносителя.

Когда каскадный регулятор получает запрос на тепло, он включает один котел за другим с некоторой задержкой.

Если тепла от уже включенного котла (котлов) достаточно, следующий котел не включается. Если запроса на тепло нет, регулятор выключает все котлы,

но при этом запоминает количество работающих котлов перед выключением,

и при следующем включении запустит столько же котлов.

При этом регулятор может чередовать последовательность включения котлов для их равномерного использования (Ротация).

Существуют каскадные регуляторы, управляющие не только вклвыкл котлов, но и смесительным клапаном и одним или несколькими циркуляционными насосами в системе.

– Многофункциональные контроллеры

Это погодозависимые регуляторы, которые могут управлять одновременно отоплением в нескольких зонах (несколькими насосами и смесительными клапанами зон),

подготовкой горячей воды (насосом контура ГВС) и двумя котлами.

К такому контроллеру обычно подключается датчик температуры котла,

датчик наружной температуры, датчик температуры ГВС,

датчики температуры теплоносителя в контурах отопления.

Имеется возможность подключения нескольких термостатов помещений.

Многофункциональные контроллеры обеспечивают функционирование системы в разных отопительных режимах (Отпуск, Отсутствие, Ожидание, Экономичный, Автоматический, Лето, Вечеринка),

позволяют задать разную температуру горячей воды в разное время.

Датчики температуры

Контроль над температурой составляют основу многих технологических процессов. Измерение температуры жидкости, газа, твердой поверхности или сыпучего порошка – каждый случай имеет свою особенность, которую необходимо понимать, чтобы измерения максимально соответствовали поставленной задаче. Существует множество датчиков температуры, построенных с использованием различных физических законов. Одни из них прекрасно справляются с конкретной задачей по измерению температуры, другие предназначены для универсального использования. В данной статье описаны основные типы датчиков для измерения температуры, их особенности, слабые и сильные стороны, задачи, для которых они предназначены.

Если рассматривать датчики температуры для промышленного применения, то можно выделить их основные классы: кремниевые датчики температуры, биметаллические датчики, жидкостные и газовые термометры, термоиндикаторы, термисторы, термопары, термометры сопротивления, инфракрасные датчики температуры.

Кремниевые датчики температуры используют зависимость сопротивления полупроводникового кремния от температуры. Диапазон измеряемых температур для таких датчиков составляет от -50 С до +150 С. Внутри этого диапазона кремниевые датчики температуры показывают хорошую линейность и точность. Возможность производства в одном корпусе такого датчика не только самого чувствительного элемента, но так же и схем усиления и обработки сигнала, обеспечивает датчику хорошую точность и линейность внутри температурного диапазона. Встроенная в такой датчик энергонезависимая память позволит индивидуально откалибровать каждый прибор. Большим плюсом можно назвать большое разнообразие типов выходного интерфейса: это может быть напряжение, ток, сопротивление, либо цифровой выход, позволяющий подключить такой датчик к сети передачи данных. Из слабых мест кремниевых датчиков температуры можно отметить узкий температурный диапазон и относительно большие размерами по сравнению с аналогичными датчиками других типов, особенно термопарами. Кремниевые датчики температуры применяются в основном для измерения температуры поверхности, температуры воздуха, особенно внутри различных электронных приборов. Например можно назвать температурные регистраторы компании Dallas semiconductor выпускаемые под маркой THERMOCHRON. Регистраторы имеют кремниевый датчик температуры, микросхему обработки сигнала и память для сохранения результатов.

Биметаллический датчик температуры, как следует из названия, сделан из двух разнородных металлических пластин, скрепленных между собою. Различные металлы имеют различный коэффициент расширения при той или иной температуре. Например, константан практически не расширяется при температуре, железо, напротив испытывает заметное расширение. Если полоски из этих металлов скрепить между собой и нагреть (или охладить), то они изогнутся. В биметаллических датчиках пластинки замыкают или размыкают контакты реле, или двигают стрелку индикатора. Диапазон работы биметаллических датчиков от -40 С до +550 С. Биметаллические датчики используют для измерения поверхности твердых тел, реже для измерения температуры жидкости. Основным преимуществом датчиков является простота и надежность конструкции, возможность работы без электрического тока, низкая стоимость. Вместе с тем, биметаллические датчики температуры имеют большой разброс характеристик, а так же большой гистерезис переключения, особенно при низких температурах. Основные области применения биметаллических температурных датчиков – автомобильная промышленность, системы отопления и нагрева воды.

Жидкостные и газовые термометры наиболее старые типы датчиков температуры. Первая шкала температуры была предложена Фаренгейтом в начале 18-го века именно для жидкостного термометра. Жидкостные термометры используют эффект расширения жидкостей при повышении температуры. В качестве жидкостей используется спирт или ртуть в диапазоне комнатных температур. Для измерений низких температур, например в криогенной технике, может быть использован жидкий неон, а для измерения высоких температур обычно используют галлий, который находится в жидком состоянии уже от 20 С. В газовых термометрах используется эффект расширения, при переходе вещества из жидкого в газообразное состояние. Газ давит через мембрану и замыкает электрические контакты. Диапазон измерений для жидкостных и газовых термометров от -200 С до +500 С. Термометры этого класса обычно применяются для визуального контроля температуры, либо в качестве термостатов в различных нагревателях и холодильной технике.

Термоиндикаторы – это особые вещества, изменяющие свой цвет под воздействием температуры. Такое изменение цвета может быть как обратимым, так и необратимым. В диапазоне комнатных температур используются термоиндикаторы на основе жидких кристаллов. Они плавно изменяют свой цвет при изменении температуры. Изменения эти, как правило, обратимые. Производятся они в виде пленки, часто с клейкой подложкой, и служат для оперативного визуального контроля температуры. Для низких и высоких температур производятся в основном необратимые термоиндикаторы. То есть, если температура хотя бы один раз превысила допустимую, то индикатор необратимо меняет свой цвет. Такие термоиндикаторы используют, например, для контроля за замороженными продуктами. Если в процессе хранения или транспортировки температура хоть раз была выше допустимой, то изменившаяся окраска термоиндикатора сообщит об этом. Основное достоинство термоиндикаторов низкая стоимость. Их можно использовать как одноразовые датчики температуры.

Термисторы. В этом классе датчиков используется эффект изменения электрического сопротивления материала под воздействием температуры. Обычно в качестве термисторов используют полупроводниковые материалы, как правило, оксиды различных металлов. В результате получаются датчики с высокой чувствительностью. Однако большая нелинейность позволяет использовать термисторы лишь в узком диапазоне температур. Термисторы имеют невысокую стоимость и могут изготавливаться в миниатюрных корпусах, позволяя увеличить тем самым быстродействие. Существует два типа термисторов, использующих положительный температурный коэффициент – когда электрическое сопротивление растет с повышением температуры и использующих отрицательный температурный коэффициент – здесь электрическое сопротивление падает при повышении температуры. Термисторы не имеют определенной температурной характеристики. Она зависит от конкретной модели прибора и области его применения. Основными достоинствами термисторов является их высокая чувствительность, малые размеры и вес, позволяющие создавать датчики с малым временем отклика, что важно, например, для измерения температуры воздуха. Безусловно, невысокая стоимость так же является их достоинством, позволяя встраивать датчики температуры в различные приборы. К недостаткам можно отнести высокую нелинейность термисторов, позволяющую их использовать в узком температурном диапазоне. Использование термисторов так же ограничено в диапазоне низких температур. Большое количество моделей с различными характеристиками и отсутствие единого стандарта, заставляет производителей оборудования использовать термисторы только одной конкретной модели без возможности замены.

Инфракрасные датчики температуры или пирометры измеряют температуру поверхности на расстоянии. Принцип из работы основан на том, что любое тело при температуре выше абсолютного нуля излучает электромагнитную энергию. При низких температурах это излучение в инфракрасном диапазоне, при высоких температурах часть энергии излучается уже в видимой части спектра. Интенсивность излучения напрямую связана с температурой нагретого объекта. Диапазон измерений температур бесконтактными датчиками от -45 С до +3000 С. Причем в диапазоне высоких температур инфракрасным датчикам нет конкуренции. Для измерения в различных диапазонах температур используются различные участки инфракрасного спектра. Так при низких температурах это обычно диапазон длин волн электромагнитного излучения 7 – 14 микрон. В диапазоне средних температур это может быть 3 – 5 микрон. При высоких температурах используется участок о районе 1 микрон. Однако и здесь есть свои особенности, связанные с решением конкретной задачи. Так для измерения температуры тонких полимерных пленок используются датчики, работающих на длинах волн 3,43 или 7,9 микрометров, а для измерения температуры стекла используют датчики, работающие в диапазоне 5 микрон. Для правильного измерения температуры необходимо еще ряд факторов. Прежде всего это излучательная способность. Она связана с коэффициентом отражения простой формулой: E = 1 – R, где Е – излучательная способность, R – коэффициент отражения. У абсолютно черного теля излучательная способность равна 1. У большинства органических материалов, таких как дерево, пластик, бумага, излучательная способность находится в диапазоне 0,8 – 0,95. Металлы, особенно полированные напротив имеют низкую излучательную способность, которая в этом случае будет 0,1 – 0,2. Для правильного измерения температуры необходимо определить и установить излучательую способность измеряемого объекта. Если значения будут выбраны неправильно, то температура будет измеряться неверно. Обычно показания занижаются. Так, если металл имеет излучательную способность 0,2, а на датчике установлен коэффициент 0,95 (он обычно используется по умолчанию), то при наведении на нагретый до 100 С металлический объект датчик будет показывать температуру около 25 С. Корректировать излучательную способность можно определив ее для различных материалов по справочнику, либо измеряя температуру поверхности альтернативным способом, например термопарой, вносить необходимые поправки. Хорошие результаты при не очень высоких температурах дает окраска специальной термостойкой, черной краской измеряемой поверхности. Второй важной характеристикой инфракрасного датчика является оптическое отношение – это отношение расстояния до объекта измерений к размеру области с которой эти измерения ведутся. Например оптическое отношение 10:1 означает, что на расстоянии 10 метров размер площади, с которой ведется измерение температуры составляет 1 метр. Современные инфракрасные датчики температуры имеют оптическое отношение достигающие 300:1. Основные достоинства инфракрасных датчиков температуры: малое время отклика. Это самые быстродействующие датчики температуры. Возможность измерения температуры движущихся объектов. Измерения температуры в труднодоступных и опасных местах. Измерение высоких температур, там, где другие датчики уже не работают. К достоинствам можно отнести то, что отсутствует непосредственный контакт с объектом и соответственно не происходит его загрязнения. Это может быть важно в полупроводниковой промышленности или фармацевтике.

Термометры сопротивления это резисторы, изготовленные из платины, меди или никеля. Это могут быть проволочные резисторы, либо металлический слой может быть напыленным на изолирующую подложку, обычно керамическую или стеклянную. Платина чаще всего применяется в термометрах сопротивления из-за ее высокой стабильности и линейности изменения сопротивления с температурой. Медь используется в основном для измерения низких температур, а никель в недорогих датчиках для измерения в диапазоне комнатных температур. Для защиты от внешней среды платиновые термометры сопротивления помещают в защитные металлические чехлы и изолируют керамическими материалами, такими как оксид алюминия или оксид магния. Такая изоляция снижает так же воздействие вибрации и ударов на датчик. Однако вместе с дополнительной изоляцией растет и время отклика датчика на резкие температурные изменения. Платиновые термометры сопротивления одни из самых точных датчиков температуры. Кроме того, они стандартизированы, что значительно упрощает их использование. Стандартно производятся датчики сопротивлением 100 и 1000 Ом. Изменение сопротивления таких датчиков с температурой дается в любых тематических справочниках в виде таблиц или формул. Диапазон измерений платиновых термометров сопротивления составляет -180 С +600 С. Несмотря на изоляцию, стоит оберегать термометры сопротивления от сильных ударов и вибрации.

Термопары представляют собой две проволоки из различных металлов, сваренных между собой на одном из концов. Термоэлектрический эффект открыл немецкий физик Зеебек в первой половине 19-го века. Он открыл, что если соединить два проводника из разнородных металлов таким образом, что бы они образовывали замкнутую цепь и поддерживать места контактов проводников при разной температуре, то в цепи потечет постоянный ток. Экспериментальным путем были подобраны пары металлов, которые в наибольшей степени подходят для измерения температуры, обладая высокой чувствительностью, временной стабильностью, устойчивостью к воздействию внешней среды. Это например пары металлов хромель-аллюмель, медь-константан, железо-константан, платина-платина/родий, рений-вольфрам. Каждый тип подходит для решения своих задач. Термопары хромель-алюмель (тип К) имеют высокую чувствительность и стабильность и работают до температур вплоть до 1300 С в окислительной или нейтральной атмосфере. Это один из самых распространенных типов термопар. Термопара железо-константан (тип J) работает в вакууме, восстановительной или инертной атмосфере при температурах до 500 С. При высоких температурах до 1500 С используют термопары платина- платина/родий (тип S или R) в керамических защитных кожухах. Они прекрасно измеряют температуру в окислительной, нейтральной среде и вакууме.

6 Определения типов датчиков температуры и варианты использования

Датчики температуры — это устройства на машинах, которые отслеживают температуру окружающей среды, оценивают показания и измеряют воздействие тепловых условий. Датчики температуры, вероятно, являются одними из наиболее широко используемых и наиболее полезных в повседневной жизни для широкой публики. Большинство людей используют их, даже не задумываясь об этом, в виде своей системы HVAC. Но эти датчики выходят далеко за рамки простого обеспечения нашего комфорта.

Окунитесь в мир промышленных датчиков температуры. Эти тихие маленькие предметы обеспечивают бесперебойную работу мира машин (в некоторых случаях буквально). Отодвинем маленькие пластиковые полочки, защищающие эти датчики температуры, и посмотрим.



Датчики температуры учитывают температуру, показания датчиков и регистрируют температуру. Эти данные помогают специалистам-производителям реагировать на проблемы до их возникновения.

Что такое датчик температуры?

Проще говоря, датчики температуры — это устройства, которые отслеживают температуру окружающей среды, показания датчиков и регистрируют температуру. Они делают это через равные промежутки времени на машинах и оборудовании. Датчики температуры могут быть беспроводными или жестко подключенными к более крупной сети CMMS для легкого доступа к показаниям.

Однако это только основы. Существует несколько различных типов датчиков температуры, и все они немного отличаются друг от друга. Вот шесть основных типов датчиков температуры и то, что они делают.

Шесть типов датчиков температуры

На первый взгляд может показаться, что датчики температуры выполняют одно и то же: измеряют температуру. Однако на самом деле между этими датчиками существует множество различий.

1. Термопара

Датчики термопары представляют собой устройства измерения напряжения, которые измеряют разность или колебания напряжения для определения температуры. Они обеспечивают более низкую точность, но работают в более широком диапазоне температур, чем любые другие датчики температуры.

Эти датчики отличаются высокой надежностью и экономичностью. Они важны, поскольку могут работать во многих различных приложениях.

2. Инфракрасные датчики

Инфракрасные датчики определяют различные характеристики окружающей среды. Когда они являются инфракрасными датчиками температуры, показания фокусируются на различных температурах области или части оборудования, которые они сканируют, и движениях в диапазоне их сканирования.

Когда компания использует инфракрасные датчики, они получают датчик, который требует мало энергии, имеет простую конструкцию и очень портативный.

3. Термометры

Термометры являются наиболее понятными датчиками температуры вообще. Они могут измерять температуру жидкости, газа или твердых тел, в зависимости от области применения.

Термометр может отличить слаженную работу компании от хаоса. Просто подумайте о том, что происходит, когда блоки HVAC выходят из строя.

4. Кремниевый диод

Кремниевые диодные датчики представляют собой гораздо более специализированный тип датчиков температуры. Они отслеживают экстремальные температуры, например колебания температуры, через которые проходит ракетное топливо.

Если приложения, которым нужны датчики на кремниевых диодах, не имеют их или если датчики неисправны, результаты могут быть катастрофическими.

5. Датчик температуры сопротивления (RTD)

Эти датчики коррелируют сопротивление элемента RTD с температурой для измерения температуры. Они обеспечивают наибольшую точность и, как правило, самые дорогие.

Термометры сопротивления лучше всего подходят, когда требуется высокий уровень точности.

6. Отрицательный температурный коэффициент (NTC)

Наконец, датчики с отрицательным температурным коэффициентом обеспечивают постоянное сопротивление, которое коррелирует с изменениями температуры. Как правило, сопротивление высокое при более низких температурах и уменьшается при повышении.

Это еще один специализированный датчик, который используется в нескольких, но важных приложениях.

Популярные варианты использования датчиков температуры

Теперь, когда мы рассмотрели основные датчики, пришло время посмотреть, на что они способны. Каковы некоторые распространенные и не очень распространенные места, где обычно используются датчики температуры?

Холодильники

Сначала вездесущий холодильник. Если они не работают, у кого-то плохой день. Небольшие колебания могут привести к замерзанию всего устройства и порче содержимого.

Хотя могут использоваться более простые датчики, специализированным компаниям могут потребоваться датчики температуры гораздо более высокого качества, в зависимости от того, что именно вмещает холодильник.

Хранение в холодильнике

Подобно холодильникам, устройства для хранения в холодильнике зависят от этих датчиков, чтобы поддерживать продукты при разных постоянных температурах. Они могут быть намного холоднее, чем холодильники, но принцип остается тем же.

Диапазон датчиков используется для мониторинга холодильных установок от общего до узкого. Все согласны с тем, что котлы нуждаются в каком-то контроле. И это то, что датчик температуры делает лучше всего.

Природа котлов требует наличия современных датчиков!

Подшипники

Менее известным применением датчиков температуры являются различные типы подшипников, от которых зависит работа оборудования. В этих случаях датчики обычно измеряют тепло, возникающее в результате слишком большого или слишком малого трения.

HVAC

Как упоминалось ранее, датчики и интерфейсы HVAC являются одними из наиболее распространенных датчиков, с которыми сталкиваются люди.

Поскольку эти системы существуют уже некоторое время, они могут быть устаревшими и неэффективными. Это хорошая идея, чтобы взглянуть на старые системы и посмотреть, соответствуют ли они спецификациям.

Электрооборудование

Электрические системы могут также использовать датчики температуры как часть их контроля и обслуживания. Плохие электрические соединения создают тепло, что является признаком того, что все идет не так, как должно.

В отличие от других ручных методов, датчик может уловить это гораздо быстрее и предупредить нужных людей холодочувствительный. Тем не менее, банки серверов, компьютерные компоненты и другие устройства должны поддерживаться в оптимальном диапазоне температур.

И это то, что отслеживают прикрепленные к ним датчики.

Солнечная энергия

Наконец, датчики температуры используются во многих солнечных энергетических установках и приложениях. Солнечные элементы, которые не работают должным образом, выделяются на этих устройствах, что позволяет обслуживающему персоналу принимать меры.

Это может быть случай, когда используются инфракрасные датчики.

Датчик температуры, готовый к работе с технологией Интернета вещей

Многие из описанных выше преимуществ проявляются только тогда, когда вы можете получить доступ к данным, которые собирают эти датчики, и прочитать их. Раньше, а в некоторых случаях и сегодня, это можно было сделать только на самом датчике. Это не большая проблема, если вы используете только несколько датчиков. Однако чем больше датчиков вы используете, тем больше вам нужна центральная база данных.

Беспроводные датчики температуры дальнего действия UpKeep предназначены именно для этого. Его простой интерфейс, наряду с уникальной настройкой, гарантирует, что вы сможете быстро и легко контролировать показания температуры.

Окончательный отчет

Область датчиков температуры быстро развивается и меняется, чтобы соответствовать потребностям сегодняшнего дня. Это действительно захватывающее время для компаний, которые нуждаются в этих устройствах и используют их ежедневно. Почти наверняка в ближайшем будущем будет разработано и развернуто больше датчиков температуры.

Однако сегодня датчики намного мощнее, чем даже датчики пятилетней давности, и компании этим пользуются. С появлением Интернета вещей и интеллектуальных датчиков существует очень мало ограничений на то, какие температуры можно и нельзя контролировать сегодня.

И это, пожалуй, самое интересное.

НАЧАТЬ

Запишитесь на индивидуальный тур сегодня.

Информация защищена на 100%.

Поверхностные датчики температуры | Измерение температуры

Добавлено в корзину

СА1

Быстродействующие термопары общего назначения, установленные на стеклянную ленту и полиимид с самоклеящейся подложкой, для удобного измерения температуры поверхности до 175°C.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (32)

Добавлено в корзину

SAP-TC-серия

Термопарные датчики серии SAP бывают изогнутыми и плоскими. Клейкая прокладка удерживает датчик на измерительной поверхности. Они бывают типов J, K, T и E.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (40)

Добавлено в корзину

СА3

Быстродействующие термопары, установленные в полиимидном носителе с самоклеящейся подложкой для удобного измерения температуры поверхности до 260°C. Стойкость к маслам и химическим веществам.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (26)

Добавлено в корзину

СА1XL

Быстродействующие термопары, смонтированные на стеклоленте и полиимиде с самоклеящейся подложкой и проводами из стекловолокна для удобного измерения температуры поверхности до 315°C.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (45)

Добавлено в корзину

ВТ

Термопары с установленной внутри шайбой из нержавеющей стали. Легко крепится к различным поверхностям для измерения температуры. Доступны калибровки типа J, K, T или E.

Посмотреть характеристики

Посмотреть другие товары из этого семейства (342)

Добавлено в корзину

SA1-RTD-серия

Быстродействующие термометры сопротивления общего назначения, установленные на стеклянную ленту и полиимид с самоклеящейся подложкой для удобного измерения температуры поверхности до 290°C. Точность класса А.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (16)

Добавлено в корзину

XCIB

Устойчивые к истиранию термопары с оплеткой из инконеля для измерения температуры до 1038°C в жестких условиях, таких как профилирующие печи и топки.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (81)

Добавлено в корзину

СО-К

Тонкопленочные термопары с чрезвычайно малым временем отклика, которые можно приклеивать, эпоксидировать или приклеивать к поверхностям для краткосрочного или долгосрочного измерения температуры.

Посмотреть спецификации

Посмотреть больше товаров из этого семейства (19)

Добавлено в корзину

RTD-831-серия

Серия RTD-831 предназначена для использования в качестве поверхностного датчика. Он имеет алюминиевый корпус для быстрой передачи тепла к/от чувствительного элемента. Выбор RTD-элемента на 100 Ом или 1000 Ом.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (23)

Добавлено в корзину

СА2

Термопары общего назначения, отлитые из силиконового каучука с самоклеящейся подложкой, для удобного измерения температуры изогнутых или плоских поверхностей до 200°C.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (26)

Добавлено в корзину

WT-HD

Термопары с армированным кабелем, установленным внутри шайбы из нержавеющей стали. Легко крепится болтами к различным поверхностям для измерения температуры в тяжелых условиях.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (13)

Добавлено в корзину

SAP-RTD-серия

Датчики RTD серии SAP бывают изогнутыми и плоскими. Клейкая прокладка удерживает датчик на измеряемой поверхности. Используемый элемент RTD относится к классу A platimum 100 Ω.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (8)

Добавлено в корзину

СРТД-1-СРТД-2

Термометры сопротивления pt100 с проволочной обмоткой, заключенные в тонкую полиимидную пленку, с малым временем отклика. Может быть приклеен, эпоксидирован или приклеен к поверхностям для измерения температуры до 290°C.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (8)

Добавлено в корзину

СА1-TH-44000

Быстродействующие термисторные датчики общего назначения, смонтированные на стеклянной ленте и полиимиде с самоклеящейся подложкой для удобного измерения температуры поверхности до 150°C.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (10)

Добавлено в корзину

MP1-MP2

Подпружиненные датчики термопары с мощным одинарным или двойным 12-фунтовым тяговым магнитом идеально подходят для простой установки и измерения температуры поверхности черных металлов.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (13)

Добавлено в корзину

UHF-HFS-серия

Термобатарейные датчики Heat Flux идеально подходят для простого измерения теплопередачи и энергоэффективности зданий, грунта, насосов, компонентов НИОКР и многих других тепловых систем.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (3)

Добавлено в корзину

ОН-931-44000

Серия ON-931 идеально подходит для измерения поверхности. Он имеет алюминиевый корпус для быстрой передачи тепла к чувствительному элементу. Выбор термисторного элемента 2252, 3000, 5000, 10 000 или 30 000 Ом.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (23)

Добавлено в корзину

СА1-МЭК

Быстродействующие термопары общего назначения, установленные на стеклянную ленту и полиимид с самоклеящейся подложкой, для удобного измерения температуры поверхности до 175°C. Цветовая маркировка IEC.

Посмотреть характеристики

Посмотреть больше товаров из этого семейства (24)

Добавлено в корзину

SA1-RTD-B-серия

Быстродействующие термометры сопротивления общего назначения, установленные на стеклянную ленту и полиимид с самоклеящейся подложкой для удобного измерения температуры поверхности до 290°C.
