Терморегулирующий вентиль для радиатора водяного отопления: Терморегулирующий вентиль – что это, принцип работы, характеристики

Содержание

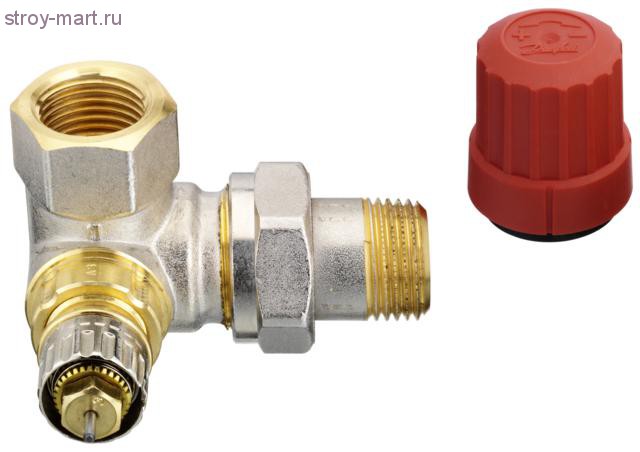

FAR FT 1625 – Вентиль термостатический угловой

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Заглушки и переходники для коллекторов Кронштейны для коллекторов Запчасти для коллекторов Промежуточные соединение для коллекторов Смесительно-распределительные узлы для теплого пола Концовки Фитинги M24х19 Фитинги под Eurokonus Пресс-фитинги Коллекторные шкафы Фитинги с концовками Компенсатор гидроударов Обратные клапаны Редукторы Фильтры Грязевики Шаровые краны Шаровые краны F.I.V. Грязеуловители Деаэраторы Грязеуловители Деаэраторы для медной трубы Манометры и термометры Термостатические смесители Вентили радиаторные» 1050 – Вентиль регулирующий угловой, М24х19» 1051 – Вентиль регулирующий угловой, М24х19, прокладка EPDM» 1055 – Вентиль регулирующий угловой серии S2012, М24х19, уплотнение EPDM» 1100 – Вентиль запорный угловой, М24х19» 1105 – Вентиль запорный угловой серии S2012, М24х19, прокладка EPDM» 1111 – Вентиль запорный угловой, М24х19, прокладка EPDM» 1116 – Вентиль запорный трехосевой правосторонний, М24х19» 1117 – Вентиль запорный трехосевой левосторонний, М24х19» 1126 – Вентиль запорный трехосевой правосторонний, ВР» 1127 – Вентиль запорный трехосевой левосторонний, ВР» 1136 – Вентиль запорный трехосевой правосторонний, М24х19, прокладка EPDM» 1137 – Вентиль запорный трехосевой левосторонний, М24х19, прокладка EPDM» 1146 – Вентиль запорный трехосевой правосторонний, ВР, прокладка EPDM» 1147 – Вентиль запорный трехосевой левосторонний, ВР, прокладка EPDM» 1150 – Вентиль регулирующий угловой, ВР» 1151 – Вентиль регулирующий угловой, ВР, прокладка EPDM» 1155 – Вентиль регулирующий угловой серии S2012, ВР, уплотнение EPDM» 1200 – Вентиль запорный угловой, ВР» 1211 – Вентиль запорный угловой, ВР, прокладка EPDM» 1215 – Вентиль запорный угловой серии S2012, ВР, прокладка EPDM» 1250 – Вентиль регулирующий прямой, М24х19» 1251 – Вентиль регулирующий прямой, М24х19, прокладка EPDM» 1255 – Вентиль регулирующий прямой серии S2012, М24х19, уплотнение EPDM» 1300 – Вентиль запорный прямой, М24х19» 1305 – Вентиль запорный прямой серии S2012, М24х19, прокладка EPDM» 1311 – Вентиль запорный прямой, М24х19, прокладка EPDM» 1350 – Вентиль регулирующий прямой, ВР» 1351 – Вентиль регулирующий прямой, ВР, прокладка EPDM» 1355 – Вентиль регулирующий прямой серии S2012, ВР, уплотнение EPDM» 1400 – Вентиль запорный прямой, ВР» 1411 – Вентиль запорный прямой, ВР, прокладка EPDM» 1415 – Вентиль запорный прямой серии S2012, ВР, прокладка EPDM» 1610 – Вентиль термостатический угловой, М24х19» 1611 – Вентиль термостатический угловой, М24х19, прокладка EPDM» 1615 – Вентиль термостатический угловой, с горизонтальной буксой, М24х19» 1616 – Вентиль термостатический трехосевой правосторонний, М24х19» 1617 – Вентиль термостатический трехосевой левосторонний, М24х19» 1618 – Вентиль термостатический, с преднастройкой, М24х19 прокладка EPDM» 1620 – Вентиль термостатический угловой, ВР» 1621 – Вентиль термостатический угловой, ВР, прокладка EPDM» 1625 – Вентиль термостатический угловой, с горизонтальной буксой, ВР» 1626 – Вентиль термостатический трехосевой правосторонний, ВР» 1627 – Вентиль термстатический трехосевой левосторонний, ВР,» 1628 – Вентиль термостатический угловой, с преднастройкой, ВР, прокладка EPDM» 1630 – Вентиль терморегулирующий прямой, М24х19» 1631 – Вентиль термостатический прямой, М24х19, прокладка EPDM» 1635 – Вентиль термостатический угловой, с горизонтальной буксой, М24х19, прокладка EPDM» 1636 – Вентиль термостатический трехосевой правосторонний, М24х19, прокладка EPDM» 1637 – Вентиль термоcтатический трехосевой левосторонний, М24х19, прокладка EPDM» 1638 – Вентиль термостатический прямой, с преднастройкой, НР, прокладка EPDM» 1640 – Вентиль термостатический прямой, ВР» 1641 – Вентиль термостатический прямой, ВР, прокладка EPDM» 1645 – Вентиль термостатический угловой, с горизонтальной буксой, ВР, прокладка EPDM» 1646 – Вентиль термостатический трехосевой правосторонний, ВР, прокладка EPDM» 1647 – Вентиль термостатический трехосевой левосторонний, ВР, прокладка EPDM» 1648 – Вентиль термостатический прямой, с преднастройкой, ВР, прокладка EPDM Вентили радиаторные серии Lady FAR Вентили радиаторные серии TOP FAR Узлы нижнего подключения для радиаторов Узлы нижнего подключения для радиаторов Lady FAR и TOP FAR Комплектующие LadyFAR Американки Головки термостатические и электро-термические Группы быстрого монтажа Шаровые краны с сервоприводом Сервоприводы Краны шаровые зонные Группы безопасности для котла Воздухоотводчики Предохранительные клапаны Защита от протечек Эксцентрики Клапана перепускные Клапана анти-конденсационные Термостаты, реле потока и давления Фитинги Гидрострелки Фитинги для систем с газообразным и жидким углеводородным топливом Узлы регулирующие Гелиосистема SolarFAR Комплектующие Нейтрализация конденсата Металлопластиковая труба Как отличить котрафактный FAR? Особенности присоединения Каталоги Инструкции

Производитель:
Все

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Клапан ручной терморегулирующий прямой Stout 1/2″ для радиатора (SVRS 1172 000015)

Клапан ручной терморегулирующий прямой Stout 1/2″ для радиатора (SVRS 1172 000015) предназначен для установки на отопительные приборы (радиаторы) систем водяного отопления. При техническом обосновании применения клапана допускается его установка вместо автоматических терморегуляторов. Клапан Stout SVRS 1172 000015 является универсальным и может применяться как в однотрубной, так и в двухтрубной системе отопления (при дополнительной установке на радиаторе запорно-балансировочного клапана).

Конструктивной особенностью ручных терморегулирующих клапанов Stout серии SVRS является неподъёмный шпиндель. Механизм штока имеет червячную передачу. Благодаря фиксированному штоку клапаны серии SVRS особенно надёжны.

Условия эксплуатации

Ручной терморегулирующий вентиль Stout можно применять в системах водяного радиаторного отопления (как однотрубных, так и двухтрубных) с рабочим давлением до 10 атмосфер. Температура рабочей среды не должна превышать +120°C.

Конструкция терморегулирующего клапана Stout SVRS

Ручной терморегулирующий клапан типа SVRS имеет неподъёмный шпиндель. Вращение рукоятки (4) из пластика ABS осуществляется через червячный механизм (без её подъема), шток клапана (3) (из латуни CW614N)также перемещается вверх-вниз внутри рукоятки (без вращения).
Золотник клапана выполнен по типу «металл по металлу» без применения эластичных материалов, что позволяет не только регулировать поток теплоносителя через отопительный прибор, но и полностью отключать его от трубопроводной сети. Шток клапана герметизирован тремя кольцевыми уплотнениями (2) из EPDM.

Корпус клапана изготовлен из никелированной латуни CW617N.

Габариты прямого клапана Stout 1/2″ терморегулирующего ручного (SVRS 1172 000015)

L – 67 мм
H – 60 мм
I – 46 мм
D – 34 мм
R – 1/2″
Rp – 1/2″

Рекомендации по монтажу радиаторных клапанов Stout

  • Настройка радиаторных клапанов производится с использованием диаграмм гидравлического сопротивления и таблиц значений пропускной способности, указанных в паспорте, путём вращения штока от закрытого положения на требуемое число оборотов, соответствующее пропускной способности, определенной в ходе гидравлического расчета системы отопления. При проведении настройки необходимо записать и сохранить данные, чтобы иметь возможность восстановить параметры системы в случае необходимости отключения приборов;
  • трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода; отклонение соосности соединяемых трубопроводов не должны превышать 3мм при длине до 1 м плюс 1мм на каждый последующий метр;
  • После осуществления монтажа необходимо провести испытания на герметичность соединений в соответствии с требованиями ГОСТ 24054 и ГОСТ 25136.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Листовка “Клапаны Stout SVRS с неподъёмным шпинделем” (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSVRS 1172
АртикулSVRS 1172 000015
Типклапан
Вид клапанаручной
Исполнениепрямой
Область применениясистемы водяного радиаторного отопления
Назначениедля радиатора
Присоединительный размер1/2″
Номинальный диаметр15 мм
Рабочее давление10 бар
Рабочая температурадо +120°C
Температура окружающей средыот -20°C до +50°C
Условная пропускная способность kvs1,25 м3/час
Материал корпусаникелированная латунь CW617N
Материал штокалатунь CW614N
Материал уплотненийEPDM
Материал рукояткипластик ABS
Цвет ручкибелый
Вес194 г
Срок службы10 лет
Страна производстваИталия
Страна-родина брендаИталия
Официальная гарантия производителя2 года

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!


«ГидроТепло» – официальный дилер ООО «ТЕРЕМ» по бренду STOUT

Вентиль для радиатора far терморегулирующий прямой 1 2

Содержание

  1. FAR FT 1640 — Вентиль термостатический прямой, присоединение внутренняя трубная резьба, уплотнитель Loctite Dri-Seal. С возможностью установки термоголовки
  2. Клапан (вентиль) термостатический прямой Far (FT 1640 12) 1/2 НР(ш) х 1/2 ВР(г) для радиатора
  3. Клапан (вентиль) термостатический прямой Far (FT 1640 12) 1/2 НР(ш) х 1/2 ВР(г) для радиатора
  4. Прямой терморегулирующий вентиль FAR 1/2″ FT164012
  5. Арматура для подключения радиаторов отопления Far

Термостатический прямой вентиль FAR FT 1640 (под термоголовку). Со стороны подключения радиатора резьба покрыта слоем тефлонового уплотнения, исключающего необходимость использования уплотнительных материалов (лента ФУМ, льно-волокно) при первичном подключении отопительных приборов.

  • внутренняя трубная резьба
  • легко заменяемая система ручного регулирования
  • шток из нержавеющей стали с двойным уплотнением O-ring
  • упругая пружина и плоский затвор
  • хвостовик с уплотнением по резьбе герметиком Loctite® Dri-Seal в размере 1/2
  • возможность установки термостатической и электротермической головки (в комплект не входят)
КодРазмерУпак. Коробка
1640 383/8”10100
1640 121/2”10100
1640 343/4”1060
1640 11”540

Варианты установки различных термоголовок на примере термовентиля FT 1640

Термовентиль с клеммной термоголовкой FT 1824.Термовентиль с адаптером FT 1941 и термоголовкой Oventrop с резьбой М30х1,5.Термовентиль с адаптером FT 1941 и электротермической головкой FT 1909 — 1919 — 1929 — 1939

Термостатический радиаторный вентиль FAR FT 1640 предназначен для управления потоком теплоносителя через радиатор или конвектор водяного отопления в ручном или автоматическом режиме. В последнем случае вентиль комплектуется термостатической головкой . В результате установки термоголовки возможно добиться снижения статьи расходов, связанных с оплатой услуг отопления, это происходит благодаря снижению перегрева (при перепадах температур экономия на расходе тепловой энергии). Важно! — термостатический вентиль FAR FT 1640 устанавливается на линии подачи теплоносителя в прибор отопления. При установке термостатического (терморегулирующего) вентиля FAR FT 1640 обратите внимание на направление движения теплоносителя (показано стрелкой на корпусе). Ось буксы терморегулирующего вентиля с термостатической головкой со встроенным датчиком должна располагаться горизонтально. Терморегулирующие вентили FAR из-за высокого гидравлического сопротивления не рекомендуются для централизованных однотрубных систем.

Боковое подключение

Инструкция по эксплуатации термостатического вентиля FAR FT 1640

Источник

Доступно со склада самовывоза

Привезем в строительные центры

18/09 после 11:00

при заказе до 18/09 до 00:00

Если мы опоздали, доставка бесплатно.

Предназначен для автоматической установки желаемой температуры в помещении за счет изменения расхода теплоносителя через отопительный прибор. Терморегулирующий клапан используется для подключения отопительных приборов (радиаторов, конвекторов) в однотрубной или двухтрубной отопительной системе. Для автоматической регулировки температуры в помещении, необходимо установить термоголовку FAR (в комплект не входит). Без установки термоголовки, вентиль может использоваться для регулировки в ручном режиме. Вентиль FAR имеет быстроразъемное соединение с уплотнительным кольцом на штуцере из EPDM и подвижной шайбой, исключающей заминание кольца при присоединении к отопительному прибору.

Использование с термоголовкой

  • Датчик, установленный в термостатической головке, регистрирует комнатную температуру и благодаря изменению внутреннего давления, наполняющей его жидкости, активирует открытие или закрытие вентили для того, чтобы достичь требуемой комнатной температуры, установленной на термостатической головке.
  • Для правильной регистрации температуры, ось термостатической головки надо располагать горизонтально.

Без установки термоголовки

  • Вентиль может использоваться для регулировки в ручном режиме. Ручная регулировка производится, начиная с полностью закрытого положения, переводом в открытое положение в соответствии с числом оборотов ручки.
  • Установка терморегулирующего клапана производится согласно стрелке, показывающей направление движения теплоносителя (показано на корпусе). При установке в централизованной системе отопления для возможности прочистки клапана рекомендуется установить перед термоклапаном шаровой кран.

Источник

19/09 после 09:00

при заказе до 18/09 до 14:00

Доступно со склада самовывоза

В наличии на центральном складе

Привезем в строительные центры

19/09 после 09:00

при заказе до 18/09 до 14:00

Если мы опоздали, доставка бесплатно.

Предназначен для автоматической установки желаемой температуры в помещении за счет изменения расхода теплоносителя через отопительный прибор. Терморегулирующий клапан используется для подключения отопительных приборов (радиаторов, конвекторов) в однотрубной или двухтрубной отопительной системе. Для автоматической регулировки температуры в помещении, необходимо установить термоголовку FAR (в комплект не входит). Без установки термоголовки, вентиль может использоваться для регулировки в ручном режиме. Вентиль FAR имеет быстроразъемное соединение с уплотнительным кольцом на штуцере из EPDM и подвижной шайбой, исключающей заминание кольца при присоединении к отопительному прибору.

Использование с термоголовкой

  • Датчик, установленный в термостатической головке, регистрирует комнатную температуру и благодаря изменению внутреннего давления, наполняющей его жидкости, активирует открытие или закрытие вентили для того, чтобы достичь требуемой комнатной температуры, установленной на термостатической головке.
  • Для правильной регистрации температуры, ось термостатической головки надо располагать горизонтально.

Без установки термоголовки

  • Вентиль может использоваться для регулировки в ручном режиме. Ручная регулировка производится, начиная с полностью закрытого положения, переводом в открытое положение в соответствии с числом оборотов ручки.
  • Установка терморегулирующего клапана производится согласно стрелке, показывающей направление движения теплоносителя (показано на корпусе). При установке в централизованной системе отопления для возможности прочистки клапана рекомендуется установить перед термоклапаном шаровой кран.

Источник

Прямой терморегулирующий вентиль FAR 1/2″ FT164012

  • Описание
  • Характеристики
  • Отзывы 0
  • Гарантия
  • Получение товара

Прямой терморегулирующий вентиль FAR 1/2″ FT164012

Хромированный прямой терморегулирующий вентиль.
• внутренняя трубная резьба
• легко заменяемая система ручного регулирования
• шток из нержавеющей стали с двойным уплотнением O-ring
• упругая пружина и плоский затвор
• хвостовик с уплотнением по резьбе герметиком Loctite® Dri-Seal® 5061

Характеристики товара

Вся информация на сайте о товарах основывается на последних доступных к моменту публикации сведениях, носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Технические характеристики товара могут отличаться от указанных на сайте, пожулуйста уточняйте характеристики и наличие необходимых функций при заказе товара или по телефону +7 (495) 320-40-60

Характеристики

На товар Прямой терморегулирующий вентиль FAR 1/2″ FT164012, действует официальная гарантия Far сроком 1 год. Гарантийное и послегарантийное сервисное обслуживание производится в официальных сервисных центрах производителя. Гарантия на товавары с не установленным производителем гарантийным сроком составляет 24 месяца. Более подробную информацию по конкретному вопросу вы всегда можете уточнить у наших менеджеров.

При возникновении гарантийного случая Вы можете обратиться напрямую в авторизованный сервисный центр производителя, если он находится в Вашем регионе (АСЦ), адреса всех АСЦ производителя при их наличии указаны в гарантийном талоне каждого товара. При обращении в АСЦ обязательно предьявление заполненного гарантийного талона производителя.

В случае отсутствия гарантийного талона ремонт техники может быть произведен только на платной основе.

В таблице ниже представлен список способов получения товара с указанием минимальной цены, от которой начинается тарификация способов доставки и получения для товара:

Источник

Арматура для подключения радиаторов отопления Far

Найдено товаров: 9

Клапан (вентиль) регулирующий ручной прямой Far (FV 1350 34) 3/4 НР(ш) х 3/4 ВР(г) для радиатора

Клапан (вентиль) запорный прямой Far (FV 1400 34) 3/4 НР(ш) х 3/4 ВР(г) для радиатора

Клапан (вентиль) термостатический прямой Far (FT 1640 34) 3/4 НР(ш) х 3/4 ВР(г) для радиатора

Клапан (вентиль) регулирующий ручной прямой Far (FV 1350 12) 1/2 НР(ш) х 1/2 ВР(г) для радиатора

Клапан (вентиль) термостатический прямой Far (FT 1640 12) 1/2 НР(ш) х 1/2 ВР(г) для радиатора

Клапан (вентиль) запорный прямой Far (FV 1400 12) 1/2 НР(ш) х 1/2 ВР(г) для радиатора

Клапан (вентиль) регулирующий ручной угловой Far (FV 1150 12) 1/2 НР(ш) х 1/2 ВР(г) для радиатора

Термоголовка Far (FT 1824) для радиатора со встроенным датчиком

Клапан (вентиль) запорный угловой Far (FV 1200 12) 1/2 НР(ш) х 1/2 ВР(г) для радиатора

Вконтакте

  • Задать вопрос
  • Оставить отзыв
  • Служба поддержки клиентов
  • Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

    Источник

    Клапан сброса давления водонагревателя

    Если в последнее время у вас возникли проблемы с водонагревателем, вы можете обнаружить, что платите большие счета за электроэнергию, не получаете доступ к горячей воде, когда вам это нужно, или у вас низкое давление воды. .

    Это может расстраивать, но в чем причина? Возможно, у вас проблема с редукционным клапаном водонагревателя.

    К счастью, зная, как работают предохранительные клапаны, вы сможете решить любую проблему с водонагревателем. В этой статье мы рассмотрим все, что вам следует знать об этом клапане.

    Наконец-то вы снова можете получать горячую воду под нужным давлением, наслаждаясь утренним душем, как раньше. Читайте дальше, чтобы узнать больше.

    предохранительный клапан водонагревателя

    Что такое предохранительный клапан водонагревателя?

    Предохранительный клапан водонагревателя, также называемый перепускным клапаном, предохранительным клапаном или температурным клапаном водонагревателя, представляет собой функцию безопасности, которую можно найти на любом водонагревателе. Причина, по которой он существует, заключается в том, чтобы обезопасить вас в случае, если давление воды слишком высокое.

    Без этой функции безопасности ваш водонагреватель может сломаться. Вы можете получить ожоги, если высокое давление воды будет опасно высоким.

    Этот клапан также обеспечивает отсутствие утечек в водонагревателе, что может привести к низкому давлению воды, когда вы хотите использовать его для мытья посуды или принятия душа.

    Как работает предохранительный клапан водонагревателя?

    Предохранительный клапан водонагревателя установлен таким образом, что он может сбросить избыточное давление и температуру в водонагревателе, если какой-либо из этих параметров слишком высок. Поскольку этот бытовой прибор представляет собой закрытую систему, в водонагревателях происходит тепловое расширение.

    Вот как это работает. Независимо от того, нагревается ли ваш водонагреватель электрическими элементами или газовой горелкой, и металлический бак, и вода внутри расширяются, когда температура горячей воды составляет где-то между 120 и 140 градусами.

    Это нормально, что вода и водонагреватель расширяются до определенной степени. Ведь это то, что естественно происходит при повышении температуры.

    Однако, когда температура составляет 210 градусов или давление составляет 150 фунтов на дюйм (фунт/кв. дюйм), это слишком большое давление и тепло в водонагревателе. Если это так, вам следует изменить температуру нагревателя горячей воды.

    Если предохранительный клапан водонагревателя работает, то в этот момент он откроется. Это выпускает пар и горячую воду из нагнетательной трубки, что позволяет вашему водонагревателю снова безопасно работать.

    На микроуровне

    На микроуровне этот клапан работает следующим образом. Сам предохранительный клапан был настроен профессионалом или предварительно спроектирован таким образом, чтобы он открывался, когда температура или давление достигают опасного уровня.

    При правильной работе он открывается, как и было задумано, при высоких уровнях тепла или давления. Жидкость выходит через этот вспомогательный канал, сбрасывая тепло и давление в резервуаре для воды.

    Прекращается повышение температуры и давления. Как только температура и давление возвращаются к безопасному уровню, предохранительный клапан водяного нагревателя закрывается.

    Это особое состояние, в котором находится водонагреватель, называется «продувкой». Обычно «продувка» определяется профессионалами (и используется при проектировании или настройке клапана) как определенный процент давления.

    «Продувка» обычно составляет от 2 до 20%. Как только давление достигнет значения «продувки», предохранительный клапан снова закроется, чтобы вы могли использовать водонагреватель по назначению.

    Где находится предохранительный клапан водонагревателя?

    Если вы заметили какие-либо проблемы с предохранительным клапаном водонагревателя, вам необходимо знать, где он находится на водонагревателе. Обычно вы можете найти его сверху или сбоку этого прибора. Это клапан, соединенный с пластиковой или металлической выпускной трубкой, направленной вверх.

    Напор водонагревателя уже установлен, когда вы получаете водонагреватель (или покупаете дом, в котором он уже есть). Он фактически приварен к баку; вы увидите резьбовое отверстие там, где оно находится.

    Вы не можете заменить или удалить его. Сам клапан был ввернут во входное резьбовое отверстие.

    Это сделано из соображений безопасности. Все сделано в соответствии со стандартами, установленными сантехническими нормами. Поэтому, если у вас возникли проблемы с клапаном, вам придется вызвать профессионала, чтобы он починил его.

    При этом, если у вас проблемы только с выпускной трубкой, ее легко заменить. Вам не придется сливать или выключать водонагреватель, и вы можете справиться с этим самостоятельно.

    При этом, учитывая, что могут быть другие проблемы, вызывающие проблемы с выпускной трубой — проблемы, связанные с высоким давлением или температурой воды, — безопаснее всего обратиться к профессионалу.

    Проверка предохранительных клапанов

    Если вы подозреваете, что проблема в предохранительном клапане водонагревателя, вы можете провести проверку. На самом деле это хорошая идея, если у вас вообще нет никаких проблем, так как этот тип обслуживания защитит ваш водонагреватель и вас самих.

    Не забудьте перед тестированием переодеться в закрытую обувь, чтобы не обжечься.

    Для начала определите, где находится предохранительный клапан. Обычно вы можете найти его на подводе холодной воды, который находится в верхней части резервуара для воды, с правой стороны, где входное отверстие.

    Сделав это, осмотрите сливную трубку, чтобы убедиться, что она надежно закреплена. Затем возьмите ведро и поставьте его под сливную трубку.

    Теперь слегка потяните металлический рычаг клапана, чтобы небольшое количество воды — четверть стакана или около того — вылилось в ведро.

    Наконец, отпустите уровень, чтобы он быстро встал в исходное положение. Если он быстро не возвращается в исходное положение, значит, ваш клапан водонагревателя не работает и его необходимо заменить.

    Ремонт предохранительного клапана водонагревателя

    Если предохранительный клапан водонагревателя не работает должным образом, это обычно происходит по одной из двух причин. Он либо залипает, так что не открывается или закрывается должным образом, либо имеет течь, что означает, что он постоянно капает, понижая давление воды.

    Исправление заедания клапана

    Если клапан заедает, он застревает в закрытом (внизу) или открытом (выдвинутом) положении. Если он закрыт, то клапан не сможет сбросить тепло или давление, которые накапливаются в закрытой системе водонагревателя. В результате может быть разрыв.

    С другой стороны, если он открыт, из него будет постоянно вытекать вода, что может привести к затоплению вашего дома.

    Иногда эту проблему легко решить, несколько раз открыв и закрыв рычаг клапана. Однако, если он продолжает прилипать, вам необходимо его заменить.

    Устранение утечки клапана сброса давления

    Протекает ваш водонагреватель? Перед заменой убедитесь, что он не исходит из клапана. Если ваш предохранительный клапан протекает, возможно, это связано с тем, что он неправильно установлен в резьбовом отверстии бака. Это довольно распространенная проблема, если вы недавно заменили свой старый клапан на новый. Чтобы устранить эту проблему с этой причиной, вы должны предпринять несколько шагов.

    Во-первых, выключите водонагреватель. Подождите, пока он полностью остынет. Затем снимите клапан и снова вкрутите его в отверстие резервуара для воды.

    Еще одна причина, по которой клапан может протекать, заключается в том, что внутри разгрузочного отверстия скопился осадок или грязь.

    Чтобы устранить течь в клапанах, потяните назад рычаг металлического пружинного клапана, после чего вы спустите воду, которая падает в ведро.

    Если рычаг защелкнулся в исходное положение и продолжает течь, необходимо перекрыть газовый клапан, повернув его в положение «выключено». Затем перекройте воду, чтобы можно было безопасно заменить клапан.

    Указание по технике безопасности

    Если проблема с давлением воды является причиной того, что предохранительный клапан водонагревателя не работает, то вам может быть опасно менять клапан самостоятельно. Вообще говоря, это хорошая идея, чтобы нанять профессионала, чтобы защитить себя.

    Требуется замена клапана водонагревателя профессионалом?

    Теперь, когда мы рассмотрели все, что вам следует знать о предохранительном клапане водонагревателя, вы, возможно, поняли, что вам необходимо заменить клапан водонагревателя. Однако, чтобы быть максимально безопасным, вы хотите нанять профессионала.

    Клапан сброса давления водонагревателя может протечь и сломать бак горячей воды.

    Неисправности расширительного бака – Бесплатная консультация по отоплению

    Если у вас герметичная система центрального отопления, рано или поздно вы столкнетесь с неисправностями расширительного бака. Они довольно распространены, и мы расскажем вам, как мы с ними справляемся.

    Колебания давления вверх и вниз, затем котел отключается

    При температуре выше 4°C вода расширяется при нагревании и сжимается при охлаждении. Расширение воды в герметичной системе вызывает повышение давления, а сжатие вызывает падение давления. Во всех герметичных системах центрального отопления давление повышается и падает по мере того, как система нагревается и остывает. Экстремальное повышение давления предотвращается наличием расширительного бака (также называемого расширительной камерой). Если он работает правильно, изменения давления обычно составляют менее 0,5 бар (½ бара) вверх и вниз и довольно медленные.

    Сильные колебания давления в системе центрального отопления указывают на неисправность расширительного бака. Вероятно, у вас вышел из строя или вышел из строя расширительный бак. Сосуд меньшего размера также может вызвать большие колебания давления, но эти колебания должны были присутствовать с момента установки. Однако, если вы недавно расширили свою систему центрального отопления несколькими радиаторами, существующий расширительный бак может быть слишком маленьким, и это также приведет к большим колебаниям давления.

    Для нас колебание давления более ½ бара (между горячим и холодным) указывает на то, что в сосуде может быть проблема. Если размах составляет 1 бар или более, почти наверняка имеется неисправность расширительного бака.

    Высокое и низкое давление в системе не всегда вызвано неисправностями расширительного бака. Утечки воды, пропуск подсоединенных контуров заполнения, внутренние протечки вторичного теплообменника в пароконвектомате – все это вызывает изменения давления. Подробнее об этих причинах читайте в нашей статье о давлении в котле.

    Типы расширительных баков

    Расширительные баки в герметичной системе могут быть внутри котла или отдельно от него. Очень редко может быть два в одной системе центрального отопления.

    Некоторые внутренние расширительные баки очень трудно снять, хотя усовершенствованная конструкция новых котлов теперь делает это проще. Если неисправный внутренний расширительный бак трудно удалить, вы можете заменить его внешним расширительным баком. Если вышла из строя только диафрагма, можно оставить внутренний сосуд на месте. Но если расширительный бак проржавел насквозь, его придется изолировать от системы отопления, даже если его нельзя будет снять.

    Расширительный бак на 10 литров от котла Baxi. Обычно они устанавливаются с одной стороны внутри котла и относительно легко снимаются

    Расширительные баки системы центрального отопления обычно красного цвета, но могут быть и серыми. Если они находятся внутри котлов, большинство из них имеют сплющенную форму ромба, чтобы их было легче устанавливать. Внешние по отношению к котлу они обычно имеют сферическую форму и размер большого футбольного мяча.

    Как мы уже говорили, требуемый размер зависит от размера системы отопления. Для более крупных систем требуются расширительные камеры большего размера, но наиболее распространены сосуды на 12 и 18 литров.

    Этот внешний расширительный бак системы центрального отопления был установлен на чердаке. Внешние расширительные баки находятся вне котла и обычно также оснащены манометром и предохранительным клапаном

    Белые или синие расширительные баки обычно являются частью невентилируемой системы горячего водоснабжения, а не системы центрального отопления. Они используются для питьевой воды (питьевая вода).

    Как выходят из строя расширительные баки?

    Мы объяснили, как эти сосуды работают в нашей статье Давление в котле.

    Расширительный бак может выйти из строя из-за сквозной коррозии и утечки воды. Это менее распространенная причина отказа, особенно в системах, в которые в воду добавлялись высококачественные жидкости-ингибиторы коррозии с длительным сроком службы.

    Клапан расширительного бака. Это почти все клапаны Schraeder, такие как клапаны автомобильных шин. Насосы автомобильных шин можно использовать для повторного нагнетания давления в расширительных баках


    В каждом баке установлен наполнительный клапан Schraeder, очень похожий на клапан автомобильной шины. Они могут выйти из строя, но очень редко.
    Чаще выходит из строя бутиловая диафрагма, разделяющая две половины расширительной камеры. Со временем он деградирует и погибает, становится тоньше и в конечном итоге перфорирует.

    Для расширительных баков, встроенных в котел, «воздушная» сторона расширительного бака во время изготовления накачивается примерно до 0,75 бар (¾ бара). Это давление наддува. Можно использовать воздух или чистый азот (в воздухе в любом случае содержится около 78% азота). Внешние расширительные баки обычно поставляются с давлением наполнения 1,5 бар.
    Мембрана из бутилкаучука полупроницаема для газов, поэтому при использовании молекулы со стороны воздуха постепенно переходят на сторону воды. Это означает, что давление со стороны воздуха постепенно снижается.

    Кислород в воздухе проходит немного быстрее, чем азот. Кислород в воздухе также более реактивен, чем чистый азот, и быстрее атакует и ослабляет бутиловую диафрагму, чем чистый азот. По обеим причинам азот имеет смысл в производстве.

    По мере износа диафрагмы прохождение через нее молекул газа становится легче. Даже если она не становится перфорированной, давление наддува постепенно исчезает, и при доливке давления воды диафрагма вдавливается все дальше и дальше в воздушную камеру.

    По мере уменьшения воздушного кармана способность судна выдерживать расширение воды также снижается. При наличии меньшего воздушного кармана будет большее повышение давления в системе между холодным и горячим и большее падение между горячим и холодным. Обычно это колебание давления должно составлять от ¼ до ½ бара вверх или вниз.

    Когда объем расширения воды (из холодной в горячую) превышает объем оставшегося воздушного кармана, давление в системе будет быстро увеличиваться. Он пройдет 3 бара и принудительно откроет предохранительный клапан. Затем вода будет сбрасываться наружу через предохранительную трубу.

    Когда система остынет, теперь с меньшим количеством воды в ней произойдет быстрое колебание вниз. Новое низкое давление может быть слишком низким для работы котла. Многие котлы имеют встроенное реле давления и отключаются, часто показывая код неисправности низкого давления.

    Если сейчас просто увеличить давление воды, процесс просто повторится. По мере нагревания системы давление будет повышаться, и вода снова будет сбрасываться через предохранительный клапан. Чтобы решить эту проблему, вам необходимо восстановить давление в расширительном баке или заменить его.

    Если диафрагма перфорирована, в расширительном баке нельзя восстановить давление. Его нужно будет заменить. Если расширительный бак находится внутри котла и его слишком сложно заменить, необходимо установить дополнительный (вспомогательный) расширительный бак.

    Можете ли вы проверить неисправность расширительного бака?

    С внешним сосудом можно услышать разницу в звуке, если «пинговать» сбоку. Сосуды с неповрежденной воздушной камерой издают эхо при постукивании по стенке. Сосуды, которые потеряли расширительный бак, «хлопают» гораздо хуже.

    Сначала отключите систему отопления и отключите от нее электропитание. Убедитесь, что давление в системе (давление в котле) превышает 1 бар. Если вы считаете, что сосуд вышел из строя, отвинтите пластиковый колпачок от клапана наддува (это как клапан автомобильной шины). На мгновение нажмите на штифт в клапане, чтобы немного сбросить давление. Если вода течет из клапана, то это явная неисправность расширительного бака. В этом случае сосуд однозначно вышел из строя и подлежит замене.

    Если не выходит ни вода, ни воздух, это свидетельствует о неисправности расширительного бака, но диафрагма может оставаться неповрежденной, и можно восстановить давление. Нет никакой гарантии, что она прослужит долго.
    Если у вас из вентиля «шины» выходил воздух, давления воздуха все равно может не хватать; в любом случае может потребоваться повторное повышение давления в расширительной камере.

    Как восстановить давление в расширительном баке

    Чтобы правильно восстановить давление, вы должны сливать воду из системы до тех пор, пока давление не станет равным нулю. Если вы этого не сделаете, вы не сможете правильно установить давление в расширительной камере. Важно оставить клапан слива воды открытым, пока вы снова создаете давление в сосуде. Подсоедините автомобильный насос к клапану расширительного бака. Насосы типа стремени (часто используемые для велосипедных шин) работают хорошо.

    Насос автомобильной шины используется для повторного нагнетания давления в расширительный бак котла. Если у вас есть насос типа скобы с длинным воздуховодом, это упрощает задачу.

    Накачайте расширительный бак примерно до 0,75 бар (около 11 фунтов на кв. дюйм). Это подача воздуха в «воздушную» сторону. Если ваш насос не имеет встроенного манометра, вам нужно будет использовать манометр для проверки давления в шинах. В любом случае, возможно, стоит использовать отдельный манометр, поскольку манометры, встроенные в насосы, часто неточны.

    Когда воздушная камера накачивается, диафрагма будет перемещаться по камере и выталкивать воду в систему отопления и из открытой точки слива. Если вы слышите много пузырьков воздуха в котле и трубах, почти наверняка вышла из строя диафрагма. Вы точно узнаете, если не сможете накачать воздушную камеру расширительного бака до 0,75 бар. Помните, чтобы проверить это должным образом Вы должны оставить кран слива воды открытым, пока делаете это.

    Если вы сможете заставить расширительный бак поддерживать давление воздуха на уровне 0,75 бар (с открытым дренажным клапаном), вам может повезти. Снимите разъем насоса и установите на место пластиковую крышку клапана.
    Закройте точку слива и поднимите давление воды в системе примерно до 1½ бара (1,5) с помощью заливной петли. Выпустить воздух из всех радиаторов или воздухоотводных клапанов и снова долить до 1½ бар.

    Включите систему центрального отопления в обычном режиме.
    Если есть сомнения в надежности расширительного бака, есть смысл его поменять.

    Временный обходной путь для неисправностей расширительного бака, когда бак не держит давление

    Если в расширительном баке невозможно восстановить давление , существует временное «исправление», которое может снова запустить вашу систему. Мы бы не оставили это как «постоянное» исправление, но оно должно работать до тех пор, пока сосуд не будет заменен. Вы стремитесь создать временный карман расширения для системы:

    Выберите радиатор наверху в комнате, в которой вам не нужно сохранять тепло.
    Выключите систему отопления и слейте воду примерно до уровня верхней части этого радиатора. Осторожно откройте выпускное отверстие на радиаторе. Если вода продолжает выходить, слейте воду из системы еще немного и повторите попытку. Когда вода перестанет выходить и оставит выпускное отверстие радиатора открытым, слейте воду из системы еще немного, пока из радиатора не вытечет примерно еще одно ведро. Теперь закройте вентиляционное отверстие радиатора 9.0132 снова и сливной кран.

    Заполните систему центрального отопления и выпустите воздух, но не выпускайте воздух из радиатора, в который вы впустили воздух. Если повезет, воздушный карман, который вы образовали в верхней части радиатора, будет действовать как расширительная камера. Включите систему отопления и попробуйте. Когда вы замените расширительный бак, вам также нужно будет прокачать этот радиатор.

    Это не будет работать эффективно, если одно из соединений трубы радиатора находится в верхней части радиатора. Однако почти все радиаторы имеют патрубки внизу.

    Обратите внимание: :

    Не стесняйтесь делать отдельные копии этой статьи, но не копируйте ее на свой веб-сайт; ссылку на него.

    Самотечное водяное отопление (продолжение) | Сеть старого дома

    Сеть старого дома

    <-- Вернуться к открывателю

    В: Предположим, я решил модернизировать систему, добавив циркуляционный насос или заменив бойлер. Должен ли я держать открытый бак?
    О: В таком случае вам, вероятно, потребуется закрыть систему, заменив открытый расширительный бак на чердаке закрытым компрессионным баком. Это не всегда необходимо, но снижает коррозию в системе.

    В: Чем отличается расширительный бак от компрессионного?

    A: Это просто вопрос семантики. «Расширительный» бак — это открытый бак. «Компрессионный» бак — это закрытый бак. Большинство людей меняют термины. Пока человек, с которым вы говорите, понимает, что вы имеете в виду, на самом деле не имеет большого значения, как вы это называете.

    В: Были ли гравитационные системы других типов?
    О: Да. Если бы первоначальный владелец дома стал первоклассным, он бы установил надземную гравитационную систему, подобную этой.

    В: Чем отличается система верхней подачи от системы подачи вверх?
    A: В воздушной системе вода сначала поступает на чердак (или в магистраль, подвешенную к потолку верхнего этажа), а затем подается к радиаторам. Поскольку этот «экспресс-стояк» очень большой, он оказывает меньшее сопротивление трению в воде. В результате горячая вода движется от котла к радиаторам быстрее, чем в системе с верхней подачей.

    Еще одним плюсом является то, что более холодная вода вытягивает горячую воду через радиаторы, когда она стекает по обратным стоякам. Эта сила противодействует эффекту трения и заставляет радиаторы нагреваться быстрее. В результате система накладных расходов обычно обходится дешевле в эксплуатации.

    В: Легче ли вентилировать систему этого типа?
    О: Да, гораздо проще. Фактически, из-за того, что радиаторы подключены к сети, в этой системе вам не нужны вентиляционные отверстия радиатора. Все вентиляционные отверстия системы автоматически удаляются через чердачный резервуар. Заполнение этой системы также не занимает много времени, и вам не нужно беспокоиться о том, чтобы пролить воду на пол во время вентиляции, как в случае с системой подачи вверх.

    В: Как они подключили радиаторы к сети в этой системе?


    О: Они всегда использовали верхнее и нижнее соединения. Они могли входить сверху с одной стороны радиатора и выходить снизу с противоположной стороны, или же они могли входить и выходить с той же стороны. Этот второй метод сохранил стояк, что сделало установку менее дорогой.

    В: Разве им не требовались специальные приспособления, чтобы это работало?
    О: Да. Приходилось отводить воду через радиатор. Для этого они использовали специальный тип тройника. Вот фотография одного из них.

    В: Как они назвали эту футболку?
    A: Они назвали его фитингом «O-S» в честь его изобретателя Оливера Слеммера из Цинциннати, штат Огайо. Это было красивое простое устройство.

    В: Это похоже на футболку Monoflo?
    A: Да, но O-S предшествовала Monoflo на много лет. В 1930-х годах компания Bell & Gossett представила свою футболку Monoflo (название является торговой маркой). Он продолжал играть большую роль в отоплении американских домов в годы перед Второй мировой войной.

    В: Эти специальные тройники «говорят» воде, куда идти?
    A: В некотором смысле да. Они создают путь наименьшего сопротивления для воды и направляют ее к радиатору.

    В: Есть ли другой способ направления воды в системе такого типа?
    О: Существует несколько способов, и все они критически важны для работы системы.

    В: Почему это?
    A: Потому что трубы самотечной системы очень большие и при запуске содержат много холодной воды. Не вся эта вода будет нагреваться одновременно. А поскольку горячая вода легче холодной, она имеет тенденцию подниматься прямо к батареям на верхнем этаже, как воздушный шар. Это его путь наименьшего сопротивления.

    В: То есть верхние этажи нагреваются быстрее, чем нижние в гравитационной системе?
    A: Да, и это приводит к дисбалансу системы.

    В: Как старожилы обходили эту проблему?
    A: Иногда к ручным клапанам радиаторов на верхнем этаже добавляли диафрагмы. Вот как выглядит один.

    В: Что такое диафрагма?
    A: Это круглый кусок металла с небольшим отверстием в центре. Вы можете сделать его самостоятельно из листового металла; большинство старожилов сделали свои собственные.

    В: Как диафрагма направляет воду?
    A: Увеличив сопротивление через радиатор, которому он был назначен. Если воде будет трудно попасть, скажем, в радиатор на верхнем этаже из-за диафрагмы, она вместо этого попадет в радиатор на нижнем этаже. В этом смысле диафрагма была аналогична фитингам «OS» и «Monoflo». Однако большая разница заключалась в том, что вместо того, чтобы направлять воду в радиатор, которому она была назначена, диафрагма отводила воду от этого радиатора.

    В: Какие еще методы использовали старожилы, чтобы заставить воду идти туда, куда она должна была идти?
    A: Чаще всего они передавали задание таким образом, чтобы в первую очередь избежать проблемы. Взгляните еще раз на эту систему подачи вверх.

    У нас три радиатора – два на втором этаже, один на первом. Горячая вода стремится подняться на второй этаж. Но внимательно посмотрите, как слесарь делает боковые отводы от питающей магистрали. Обратите внимание, как подвод горячей воды к радиатору №1 отходит от магистрали. Слесарь так сделал, потому что при запуске самая горячая вода будет в верхней части подающей магистрали.

    Самая горячая вода хочет попасть в радиатор №1, но не может попасть туда сразу, потому что вода в нижней части горизонтальной магистрали холоднее, чем вода в верхней части горизонтальной магистрали. Эта более холодная (и тяжелая) вода вытесняет более горячую воду с пути и направляет ее к радиатору № 3, который как раз находится на первом этаже.

    В: То есть по подвалу можно сказать, куда идут стояки?
    А: Да! Они обычно питали радиаторы верхнего этажа со стороны основного и радиаторы первого этажа сверху. Таким образом, система вошла в более естественный баланс.

    В: Делали ли они что-то подобное со своими вертикальными стояками?
    О: Да. Часто они снабжали радиатор второго этажа сверху стояка и радиатор третьего этажа со стороны того же стояка.

    В этом случае радиатор второго этажа является нижним из двух. Вот почему он получает воду из верхней части стояка.

    В: Как насчет горизонтальной сети? Использовали ли старожилы один и тот же размер по всему зданию?
    О: Обычно нет. Было принято уменьшать размер водопроводной магистрали, когда она проходила вокруг здания, но если монтажник слишком быстро уменьшал трубу, поток останавливался, потому что общее сопротивление было бы слишком большим.

    В: Каким правилам они следовали?
    A: Как правило, они хотели, чтобы внутренняя площадь поперечного сечения магистрали соответствовала или превышала внутреннюю площадь поперечного сечения всех прикрепленных к радиатору ручных клапанов. Если бы магистраль была слишком маленькой (или если кто-то добавил радиаторы к существующей магистрали), некоторые радиаторы плохо нагревались бы. Компетентные монтажники сидели и просчитывали каждую работу, над которой они работали. Они знали, что нет двух одинаковых.

    В: Что такое внутренняя площадь перемещения?
    A: Посмотрите на круглый конец трубы. Внутренний круг на открытом конце представляет собой внутреннюю область перемещения. Используя математику, вы можете вычислить, сколько квадратных дюймов пространства находится внутри этого круга.

    В: Не могли бы вы привести несколько примеров?
    А: Конечно! Вот список труб общего размера, используемых в гравитационных системах.

    Размер трубы Зона внутреннего перемещения
    (в квадратных дюймах)
    Размер трубы Внутренняя площадь поперечного сечения
    (в квадратных дюймах)
    1″ 0,86 3-1/2 дюйма 9,89
    1-1/4 дюйма 1,5 4 дюйма 12,73
    1-1/2 дюйма 2,04 5 дюймов 19,99
    2 дюйма 3,36 6 дюймов 28,89
    2-1/2″ 903:50 4,78 8 дюймов 51,15
    3 дюйма 7,39

    В: Как насчет подающей и обратки. Их нужно держать близко друг к другу?
    О: Да, в идеале обратная магистраль должна быть параллельна подающей магистрали на расстоянии не более 8-1/2 дюймов. Он должен упасть только тогда, когда достигнет котельной.

    В: Как старожилы возвращали обратку от радиаторов обратно в сеть?
    A: Они следовали этому правилу: обратка от радиаторов первого этажа должна входить со стороны обратки, потому что она выходит сверху подачи. Это важно, потому что обратка от одного радиатора может заблокировать обратку от другого, если температуры, идущие от двух радиаторов, немного различаются, что почти всегда будет.

    В: Были ли какие-то специальные фитинги для сети?
    A: Они использовали некоторые из них. Вот два примера наиболее распространенных. Это называется Eureka Fitting.

    Этот был известен как футболка Phelps Single Main.

    Обратите внимание, как горячая вода выходит из верхней части фитинга, а холодная вода течет обратно сбоку. Эти старожилы были умны, не так ли?

    В: Сложно ли устранять неполадки в самотечных системах горячего водоснабжения?
    О: Устранение неполадок может оказаться сложной задачей. В системе могут быть места, где горячая и холодная вода переходят друг в друга по одной и той же трубе. Это может быть совершенно нормально, но вам нужно «увидеть» это в своем воображении, чтобы понять, что происходит.

    Некоторые проблемы могли существовать годами до того, как вы вмешались. Что-то такое простое, как нерасширенная труба, может остановить нагрев радиатора, но также и коррозия, которая накапливается после шестидесяти или семидесяти лет эксплуатации. Вам придется ясно мыслить и задавать много вопросов.

    В: Здесь вода течет так же, как в системе с принудительной циркуляцией?
    А: Вовсе нет! По сути, самотечное водяное тепло является зеркальным отражением принудительного водяного теплоснабжения. Когда вы используете циркуляционный насос в любой системе, путь наименьшего сопротивления всегда будет кратчайшим контуром (наименьшее падение давления), потому что это путь с наименьшим сопротивлением потоку. Вода ленива, и когда вы ее накачиваете, она всегда хочет вернуться на всасывание насоса как можно быстрее. Помните, что в самотечной системе горячего водоснабжения путь наименьшего сопротивления — это верхний этаж, который обычно является самым длинным. Это противоположность, зеркальное отражение прокачиваемой системы.

    В: Можете ли вы привести наглядный пример разницы?
    A: Ну, когда я устраняю неполадки гравитационного нагрева горячей воды, я всегда думаю о конвективных потоках в отапливаемом помещении. Вот, подумай со мной.

    Воздух поднимается из радиатора, потому что он горячий и легкий (по той же причине поднимается вода из котла). Воздух ползет по потолку и отдает свое тепло вещам, к которым прикасается (как вода отдает свое тепло радиаторам). По мере остывания воздух в помещении тяжелеет и опускается (так же, как вода выпадает из радиаторов). Наконец, когда он достигает уровня земли, теперь относительно холодный воздух (как и относительно холодная вода внутри гравитационной системы) устремляется по полу (или, в случае с водой, обратно к котлу) и попадает в нижнюю часть радиатора. заменить поднимающийся горячий воздух.

    А теперь предположим, что вы включили потолочный вентилятор в отапливаемом помещении. Вы бы быстро изменили этот конвекционный ток, не так ли? Вы будете «качать» воздух по комнате вместо того, чтобы позволять ему подниматься и опускаться за счет собственной плавучести. Он пойдет туда, где сопротивление будет наименьшим при включенном вентиляторе, не так ли? Конечно, будет – так же, как горячая вода движется туда, куда велит насос.

    В этом разница между самотечным нагревом горячей воды и принудительным нагревом горячей воды. Один движется за счет естественной конвекции, другой по воле насоса.

    В: Могут ли те пластины с отверстиями, которые мы рассматривали ранее, вызывать системные проблемы?
    А: Иногда. Когда вы добавляете циркуляционный насос в гравитационную систему, путь наименьшего сопротивления естественным образом смещается к радиаторам на первом этаже, потому что это кратчайший путь обратно к котлу. Вода больше не хочет подниматься на верхний этаж. Эти диафрагмы находятся в радиаторах верхнего этажа. Старожил поставил их туда, чтобы спускать воду на нижние этажи.

    В: Что с этим не так?
    A: Что ж, теперь, когда вы прокачиваете систему, отверстия должны гарантировать, что сопротивление через радиаторы верхнего этажа всегда будет больше, чем через радиаторы нижнего этажа. На самом деле, как только вы добавите циркуляционный насос, у вас, вероятно, вообще не будет потока через радиаторы на верхнем этаже!

    В: Вы не сможете сразу сказать, что проблема связана с отверстиями?
    A: Вероятно, не потому, что эта проблема выглядит точно так же, как проблема с воздухом. Подумай об этом. Беда на верхнем этаже. Возможно, вы осушили систему, когда устанавливали циркуляционный насос. А теперь у людей нет тепла. Похоже на проблемы с воздухом, но на самом деле это проблема с потоком.

    В: Как узнать, что проблема с потоком?
    A: При прокачке радиатора воздуха не будет. И если у вас нет воздуха, это не проблема с воздухом!

    В: Так какое решение?
    A: Выньте диафрагмы из радиаторов верхнего этажа и вставьте их в радиаторы первого этажа. Другими словами, переверните зеркальное отображение. Система придет в равновесие, и эта фантомная проблема с «воздухом» станет просто плохим воспоминанием.

    В: Есть ли что-то еще, на что мне нужно обратить внимание?
    А: Да, художники! Если на нижнем этаже самотечной системы горячего водоснабжения вас внезапно побеспокоили об отсутствии тепла, проверьте, не снимал ли кто-нибудь недавно радиаторы, чтобы снять с них краску (или снимал радиатор, чтобы покрасить стену за ним). Маляры и маляры часто закрывают ручные вентили и отсоединяют радиаторы, чтобы облегчить себе работу. Когда они это делают, отверстия обычно выпадают из соединений ручного клапана. Поскольку средний маляр ничего не знает о нагреве (гравитационном или ином), он не знает, что делать с диафрагмой. Для него это выглядит как кусок хлама. Он выбросит его в мусор и решит, что делает одолжение владельцу, «избавляясь от этого потерянного куска металла, который засорял трубы и блокировал тепло». Однако без диафрагмы большая часть воды будет течь на верхний этаж.

    В: Когда лучше перевести самотечную систему горячего водоснабжения на принудительную циркуляцию?
    A: Обычно, когда гравитационная система замедляется из-за коррозии, которая имела место с годами. Эти маленькие закоулки в трубе замедляют поток и останавливают жар. Естественная реакция — повысить температуру, чтобы вода циркулировала быстрее. Но вы можете только поднять температуру до тех пор, пока не начнете напрашиваться на неприятности. Вот тогда и пришло время перевести систему на принудительную циркуляцию.

    В: Что это значит?
    О: Необходимо добавить циркуляционный насос и (обычно) закрыть систему на атмосферу. Вам также придется внести некоторые изменения в трубопровод возле котла.

    В: Какие изменения?
    A: У старого котла, вероятно, было два выхода и два входа, потому что в те дни идея состояла в том, чтобы получить максимально возможный поток воды, вызванный гравитацией, через котел. Чем больше отверстий, тем лучше циркуляция. Трубка выглядела так.

    Когда вы добавите новый циркуляционный насос, вам не нужно будет использовать такие большие трубы, входящие и выходящие из котла. На самом деле, вы захотите уменьшить размер трубопровода рядом с котлом, чтобы дать циркуляционному насосу что-то, на что он может «давить».

    В: Почему циркулятору нужно что-то, на что он должен «давить»?
    A: Чтобы он не срабатывал от внутренней защиты от перегрузок. Циркуляционный насос выполняет свою максимальную работу, когда сопротивление потоку незначительно или отсутствует. В гравитационной системе большие трубы не могут оказать большого сопротивления.

    В: Будут ли мне нужны двойные входы и выходы на котле?
    A: Нет, и это еще одна причина, по которой вам следует переделать трубопровод возле котла. При наличии двух входов и двух выходов перекачиваемый поток может замыкаться вокруг котла, не выходя в систему.

    В: Предположим, я не хочу перепрошивать котел?
    О: Возможно, вам придется использовать два циркуляционных насоса — по одному на каждую линию подачи.

    В: Как я узнаю, какой размер трубы использовать для нового котла?
    A: Хорошее эмпирическое правило – взять самую большую трубу, разделить ее пополам, а затем отрезать от нее один размер. Это становится размером вашего нового трубопровода рядом с котлом. Например, предположим, что самая большая труба имеет диаметр 2-1/2 дюйма (если есть два входа и выхода, вам нужно рассмотреть только один из них). Разделите это пополам и получите 1-1/4 дюйма. Теперь уменьшите один размер до 1 дюйма, и это то, что вы будете использовать для всего вашего нового котла.

    Если ваш самый большой размер равен двум дюймам, установите трубу для вашего нового котла диаметром 3/4 дюйма. Это будет выглядеть странно и может вызвать у вас дискомфорт, но это сработает. Различные системы требуют различных методов трубопроводов. Один размер не подходит всем, и гравитационное преобразование определенно отличается от совершенно новой работы с принудительной циркуляцией.

    В: Как выбрать размер циркуляционного насоса для работы по переоборудованию?
    О: С этими заданиями очень легко. Вам нужен высокий расход при относительно низком напоре. Хорошим выбором является циркуляционный насос, аналогичный Bell & Gossett Series 100.

    Ваша цель состоит в том, чтобы как можно быстрее перемещать большое количество воды по системе с очень небольшим сопротивлением потоку. Этот тип циркулятора делает именно это.

    В: Можно ли вместо этого использовать небольшой циркуляционный насос с водяной смазкой?
    A: Это прекрасные циркуляционные насосы для большинства современных систем с принудительной циркуляцией, но здесь это не лучший выбор. Вам не нужно создавать большой напор при этих работах по преобразованию, потому что трубы огромны, а сопротивление потоку практически отсутствует. Использование небольшого высокоскоростного циркуляционного насоса с мокрым ротором — плохой выбор для гравитационного преобразования, потому что он будет делать прямо противоположное тому, чего вы пытаетесь достичь.

    В: Я не уверен, что понимаю разницу между расходом и напором. Можешь объяснить?
    А: Конечно! Поток — это «поезд», по которому движется тепло. Поток «доставляет товар» к радиаторам. Напор — это сопротивление потоку, и он тоже важен, но только по отношению к потоку.

    В: Тогда от чего зависит напор?
    A: В общем, размер труб. Чем меньше трубы, тем больше требуемый напор насоса, и наоборот. Поскольку самотечные системы имеют очень большие трубы, нет необходимости в циркуляционном насосе с высоким напором. Что вам нужно, так это высокий поток.

    В: Где лучше всего установить циркуляционный насос?
    A: Всегда лучше ставить его на стороне подачи котла, откачивая от компрессионного бака. Таким образом, циркуляционный насос добавит свое давление к давлению наполнения системы и облегчит удаление воздуха. Система также будет работать тише.

    В: Должен ли я использовать байпас вокруг котла на этих работах?
    A: Большинство производителей котлов рекомендуют устанавливать байпас вокруг своих новых котлов, когда вы используете их в самотечной системе. Вот как выглядит этот байпасный трубопровод.

    В: В чем причина обхода?
    A: Он предназначен для защиты котла от конденсации и теплового удара.

    В: Что такое тепловой удар?
    A: Термический удар — это то, что происходит с горячим металлом, когда вы попадаете в него относительно холодной возвратной водой. Если вы вынете стеклянную тарелку из духовки и польете на нее холодной водой, она разобьется, не так ли? Это тепловой удар.

    В: Как байпасный трубопровод помогает предотвратить это?
    A: Байпас котла позволяет большей части оборотной воды обходить котел, в то время как лишь небольшая часть этой воды проходит через котел, забирая необходимое тепло.

    В: Вы сказали что-то о конденсате. Что это такое?
    A: Если температура обратной воды слишком низкая, продукты сгорания могут достичь точки росы и превратиться в жидкость внутри котла. Эта жидкость очень агрессивна по отношению к металлу. Он может повредить или разрушить котел в кратчайшие сроки. Используя байпас, вы смешиваете горячую подаваемую воду с относительно холодной обратной водой и повышаете температуру котловой воды до точки, при которой газы не могут конденсироваться внутри котла.

    В: Используется ли байпас для других целей?
    A: Позволяет котлу достичь предельной температуры и отключиться. Без байпаса большой объем воды, проходящей через котел, часто поддерживает низкую температуру и не позволяет котлу достичь верхнего предела. Это хорошо помогает увеличить счет за топливо.

    В: Есть ли другой способ подключения нового котла без использования байпаса?
    A: Вы можете использовать первичную/вторичную прокачку.

    В: Что такое первичная/вторичная прокачка?
    A: Это способ рассматривать поток через систему и поток через котел как две разные вещи.

    В: Есть ли в этом преимущество?
    A: Это связано с тем, что некоторым котлам требуется минимальный расход для работы с максимальным потенциалом. Этот поток может не совпадать с потоком, который вам нужен в системе. Если вы используете обходную линию, кто-то может настроить ее после того, как вы уйдете. Это может вызвать проблемы как с котлом, так и с системой.

    В: Как подключить первичный/вторичный поток?
    A: Соедините вместе существующие линии подачи и возврата, чтобы сформировать системный контур. Затем используйте два стандартных тройника, отстоящих друг от друга не более чем на фут, и присоедините новый котел к петле. Как это.

    Первичный насос обслуживает систему, вторичный насос обслуживает котел. Вы удовлетворяете потребности потока очень простым способом. Расстояние между тройниками не более двенадцати дюймов позволяет насосам работать независимо. Когда вторичный насос выключен, через котел не будет потока, если вы сохраните расстояние в пределах 12 дюймов.

    В: Почему это важно?
    О: Управляя потоком через котел, вы берете на себя потери системы в режиме ожидания. Если горелка выключена и насос котла остановлен, потери в дымоходе минимальны.

    В: Как управлять такой основной/дополнительной системой?
    A: Вы можете включить оба насоса и горелку одновременно. Или, что еще лучше, вы можете запустить системный насос (первичный) на регулятор сброса наружного воздуха и включить насос котла (вторичный) и горелку для удовлетворения потребностей здания в температуре в любой день. Это идеальный способ управления старой самотечной системой горячего водоснабжения.

    В: Могу ли я использовать более одного котла с этим типом системы?
    A: Конечно можешь! Эта система идеально подходит для установки с несколькими котлами. Смотреть.

    Здесь мы используем два котла вместо одного. Первичный насос перемещает воду через радиаторы. Включаются вторичные (котловые) насосы, которые пропускают часть первичного потока через котлы. В теплые дни вы будете использовать только один бойлер, в более холодные дни бойлеры будут подключаться, чтобы довести температуру воды до нужного уровня.

    В: В чем преимущество использования двух котлов?
    A: Каждый котел рассчитан на половину максимальной нагрузки. Например, предположим, что общая требуемая нагрузка в самый холодный день года составляет 250 000 БТЕ/ч. Если мы используем два котла на 125 000 БТЕ/ч вместо одного котла на 250 000 БТЕ/ч, мы будем сжигать примерно вдвое меньше топлива в течение большей части отопительного сезона.

    В: Вы сказали, что мы избавимся от открытого расширительного бака на чердаке, когда переведем систему на принудительную циркуляцию. Почему мы должны это делать?
    A: Чугунные и стальные котлы служат намного дольше, когда система закрыта. Это потому, что в закрытой системе намного меньше кислородной коррозии.

    В: Всегда ли нужно избавляться от открытого бака?
    О: Не обязательно. Хорошим выбором для гравитационного преобразования является котел с медными ребристыми трубами. Эти котлы изготовлены из цветных металлов и особенно хорошо справляются с кислородом. Они также невосприимчивы к тепловому удару (у них гибкие теплообменники) и хорошо работают с более холодной водой (обычно до 105 градусов по Фаренгейту).

    В: Допустим, я решил закрыть систему. Что мне нужно знать, чтобы определить размер закрытого компрессионного бака для переоборудования?
    A: Вам нужно знать три вещи:

    1. Количество галлонов воды в системе
    2. Разница между давлением заполнения и сброса и
    3. Средняя температура воды в системе, которая в этом случае не должна быть выше 170 градусов по Фаренгейту

    В: Почему средняя температура воды ограничена 170 градусами по Фаренгейту?
    A: Чтобы вода не превратилась в пар в открытом резервуаре на чердаке. Старожилы рассчитали свое излучение, чтобы обеспечить достаточное количество тепла в самый холодный день года с максимальным пределом 180 градусов по Фаренгейту в котле. Вода будет выходить из котла при 180 и возвращаться примерно при 160, что дает им среднюю температуру 170 F в пределах излучения.

    В: Что произойдет, если я запущу систему с более горячей водой?
    A: Вы, вероятно, перегреете людей и увеличите их счета за топливо.

    В: Каковы рекомендации по выбору размера компрессионного бака из простой стали для гравитационного преобразования?
    A: Измерьте общее излучение системы, а затем примените следующее эмпирическое правило:

    1. Если на рабочем месте имеется менее 1000 квадратных футов излучения, умножьте общее значение на 0,03, чтобы определить размер резервуара в галлонах.
    2. Если общая радиация составляет от 1000 до 2000 квадратных футов, используйте 0,025 в качестве множителя.
    3. Если общая радиационная нагрузка превышает 2000 квадратных футов, используйте 0,02 в качестве множителя.

    Это даст вам размер стандартного стального компрессионного бака в галлонах.

    В: Как я узнаю, сколько квадратных футов излучения содержит каждый радиатор?
    A: Вы можете использовать эту таблицу в качестве руководства:

    Q: Чему равен квадратный фут эквивалентной прямой радиации в Btu/hr?
    A: Для преобразования гравитации мы можем сказать, что каждый квадратный фут EDR будет равен 150 БТЕ/ч при средней температуре воды 170 градусов по Фаренгейту

    В: Будут ли эти резервуары больше, чем в более современной системе?
    A: Да, эти резервуары будут намного больше, чем те, которые вы использовали бы для работы с принудительной циркуляцией. Это связано с тем, что в работах, предназначенных для циркуляционных насосов, используются трубы меньшего размера. Чем меньше труба, тем меньше воды в системе. Меньше воды означает меньшее расширение, а меньшее расширение означает меньший компрессионный бак.

    В: Предположим, я хочу использовать компрессионные баки диафрагменного типа, как мне их подобрать для работы по гравитационному преобразованию?
    A: Вы можете использовать это эмпирическое правило:

    Возьмите размер стандартного стального компрессионного бака в галлонах и умножьте на 0,55, если здание двухэтажное, или на 0,44, если здание трехэтажное. Ответ даст вам объем мембранного бака.

    В: Можете ли вы привести пример этого?
    А: Конечно! Допустим, у нас есть двухэтажный дом с радиацией на 1000 квадратных футов. Сначала мы подберем стандартный стальной бак: 1000 X 0,03 = 30 галлонов. Теперь, поскольку это двухэтажный дом, мы должны умножить это на 0,55, чтобы получить объем мембранного бака. (30 X 0,55 = 16,5 галлонов необходимого объема в мембранном баке)

    В: Где узнать «объем» мембранного бака?
    A: В спецификациях производителя. Вот, например, номинальный объем стандартных баков мембранного типа производства Amtrol, Inc. :

    Номер модели (Amtrol) Объем (в галлонах)
    15 2,0
    30 4,4
    60 7,6
    90 14,0
    SX-30V 14,0
    SX-40V 20,0
    SX-60V 32,0
    SX-90V 44,0
    SX-110V 62,0
    SX-160V 86,0


    А вот объемы баков производства Vent-Rite (Flexcon Industries):

    Номер модели (Vent-Rite) Объем (в галлонах)
    ВР 15 F 2. 1
    ВР 30 F 4,5
    ВР 60 F 6.1
    ВР 90 F 21,0
    SXVR30 F 21
    SX VR40 F 21,0
    SX VR60 F 29,0
    SX VR90 F 37,0 903:50
    SX VR110 F 53,0
    SX VR160 F 74,0

    Для здания в нашем примере вы должны использовать Amtrol SX-40-V, Vent-Rite VR 90 F или любую комбинацию меньших резервуаров, объем которых равен или превышает 16,5 галлонов. Если вы хотите, вы можете использовать, например, четыре Amtrol 30 или четыре Vent-Rite VR 30 F.

    В: Нужно ли что-то проверять на этих баках перед их установкой?
    О: Да, всегда проверяйте давление воздуха на стороне мембраны бака. Оно должно равняться давлению наполнения системы, когда бак отсоединен от системы. Давление наполнения для двухэтажного здания обычно составляет 12 фунтов на квадратный дюйм; для трехэтажного здания это 18 фунтов на квадратный дюйм. Если давление слишком низкое, используйте велосипедный насос или воздушный компрессор, чтобы увеличить его. Давление в баке (при отключении от системы) всегда должно равняться давлению наполнения системы (настройка редукционного клапана).

    В: Какой метод следует использовать для определения размера сменного бойлера?
    A: Вы должны определить размер нового котла на основе двух вещей: точного расчета тепловых потерь здания и точного измерения существующего излучения. Не соглашайтесь ни на один, ни на другой, проверьте их оба и сравните.

    В: Почему это так важно?
    О: Измерив как потери тепла, так и излучение, вы сможете рассчитать правильную расчетную температуру для вашей преобразованной системы. Многие старожилы превышали размеры своих радиаторов, потому что в единственных доступных в то время диаграммах излучения были указаны параметры пара. Один квадратный фут EDR при работе с паром будет производить 240 БТЕ/ч. Один квадратный фут EDR при работе с горячей водой (при средней температуре воды 170 градусов по Фаренгейту) будет производить 150 БТЕ/час. Это потому, что вода при температуре 170 градусов по Фаренгейту холоднее, чем пар при температуре 215 градусов по Фаренгейту.0003

    Чтобы компенсировать ошибки в таблицах, старожилы добавили 60 процентов к своим параметрам радиации. Это, как вы можете себе представить, привело к значительному завышению размеров.

    В: Это плохо?
    A: На самом деле это может оказаться хорошей вещью. Если радиаторы большого размера, вы сможете запустить систему при относительно низкой средней температуре воды. Я обнаружил, что большинство работ по конверсии хорошо выполняются при средней температуре воды 150 градусов по Фаренгейту (в районе Нью-Йорка), и это в день, когда наружная температура равна нулю! Более низкая температура воды в котле означает меньшие расходы на топливо.

    В: Бывают ли случаи, когда мне приходится использовать новый котел на этих работах с запасом?
    А: Нет! Нет абсолютно никаких причин увеличивать мощность котла. Основывайте размер на тепловых потерях здания в том виде, в каком оно существует сегодня. Проложите его должным образом, используя обводную линию, которую мы обсуждали ранее. Затем, если работа связана с чрезмерным излучением, соответственно уменьшите верхний предел температуры воды, чтобы сэкономить топливо.

    В: Какие гидравлические аксессуары мне нужны для этих работ?
    A: Используйте хороший воздухоотделитель, чтобы ограничить возможность возникновения воздушных шумов и проблем с недостатком тепла. Найдите его в новом трубопроводе рядом с котлом на стороне подачи системы (где вода самая горячая), прямо перед циркуляционным насосом. Вы должны расположить компрессионный бак в точке рядом с сепаратором воздуха.

    Заполните систему редуктором давления в месте подключения компрессионного бака к системе. Это «точка отсутствия изменения давления», единственное место в системе, где давление циркуляционного насоса не может повлиять на давление в системе.

    Вам также понадобится клапан управления потоком, чтобы предотвратить гравитационную циркуляцию, когда циркуляционный насос выключен. Подключить сразу после циркулятора.

    В: Если бы я хотел, я мог бы переключить систему обратно на гравитацию?
    A: Да, это одна из приятных особенностей этих заданий по преобразованию. Их очень легко переключить обратно (по крайней мере, временно), если что-то случится с циркулятором. Все, что вам нужно сделать, это открыть маленький рычажок в верхней части клапана управления потоком, и горячая вода снова начнет подниматься из котла в радиаторы.

    В: Каковы параметры управления этими заданиями преобразования?
    A: Ну, есть первичная/вторичная прокачка. Мы смотрели на это раньше. Также на радиаторы можно установить термостатические радиаторные вентили.

    Эти устройства определяют температуру воздуха в каждой комнате и модулируют поток воды через радиатор. Они полностью автономны и не нуждаются в электропроводке. Они служат годами, относительно недороги и существуют с 1920-х годов. Я обнаружил, что они поддерживают комнатную температуру в пределах одного-двух градусов по Фаренгейту от заданного значения. С термостатическими радиаторными клапанами каждая комната становится отдельной зоной.

    Если вы решите их использовать, настройте циркуляционный насос на непрерывную работу в холодные месяцы. Клапаны позаботятся об уровне комфорта в каждой комнате. Если вы хотите сделать еще один шаг в управлении, измените температуру котла на основе контроллера сброса наружного воздуха, о котором я упоминал ранее. Этот элемент управления также помогает избавиться от любых шумов расширения/сжатия, которые могут возникнуть в системе.

    В: Есть ли более простой способ управления заданием на преобразование?
    A: Самый простой способ – заставить домашний термостат одновременно включать горелку и циркуляционный насос. Это не дает вам возможности зонировать каждую комнату, но это дешевле и работает. Не забудьте обводную линию вокруг вашего нового котла

    В: Предположим, я решил оставить старый котел и просто добавить циркуляционный насос и клапан регулирования расхода. Сэкономит ли это мне топливо?
    A: Не удивляйтесь, если это увеличит счета за топливо! Старые котлы и гравитационные системы хорошо работают вместе, потому что, когда горелка отключается, остаточное тепло в котле поднимается в радиаторы. Однако при установке клапана регулирования расхода остаточное тепло уходит в дымоход, а не в радиаторы. Результат? Более высокие счета за топливо.

    В: А если я просто установлю циркуляционный насос на этот старый котел и забуду о клапане управления потоком?
    A: Это поможет снизить расходы на топливо за счет более быстрого перемещения горячей воды к радиаторам, не останавливая при этом попадание остаточного тепла в радиаторы. Однако вам придется возиться с предупредителем тепла термостата, чтобы система не перегрузилась. Кроме того, вам может понадобиться более одного циркуляционного насоса, если имеется более одного набора линий подачи и возврата.

    В: Могу ли я добавить зону в существующую гравитационную систему, подключившись к линиям подачи и возврата с циркуляционным насосом и петлей плинтуса?
    A: Я бы не стал этого делать. Принудительный поток через вашу новую зону обязательно повлияет на работу вашей гравитационной системы. То, как это влияет на нее, зависит от системы к системе (нет двух одинаковых), но из того, что я видел, обычно это приводит к проблемам. Я бы избегал этого на вашем месте.

    Если люди заинтересованы в зонировании, поговорите с ними о добавлении циркуляционного насоса в основную часть дома и упомяните те термостатические радиаторные клапаны, о которых я говорил вам ранее.

    В: Были ли специализированные системы самотечного водяного отопления?
    О: Да, Honeywell разработала систему под названием «ускоренный нагрев горячей воды», которая была очень популярна в свое время.

    В: Когда они использовали эту систему?
    О: В начале этого века.

    В: Эти системы все еще существуют?
    A: Их достаточно, чтобы вы почесали затылок от удивления.

    В: Чего пыталась добиться компания Honeywell с помощью этой системы?
    О: Они хотели найти более быстрый способ перемещения воды из бойлера в радиатор. Они знали, что если смогут это сделать, то сэкономят деньги потребителей на топливе.

    В: Почему они просто не использовали циркулятор?
    A: Потому что еще не изобрели циркуляционные насосы!

    В: Так как же заставить воду течь быстрее, не используя циркуляционный насос?
    A: Подняв его температуру. Чем горячее вода, тем быстрее она течет.

    В: А если поднять температуру воды, не будет ли проблемы с кипением воды в открытом расширительном бачке?
    О: Да, при нормальных обстоятельствах, но с системой Honeywell старожилы смогли запустить систему под давлением.

    В: Какое давление?
    A: До 10 фунтов на квадратный дюйм на верхнем этаже, а поскольку точка кипения воды увеличивается с повышением давления, температура в радиаторах может достигать 240 градусов по Фаренгейту. Это заставило воду циркулировать очень быстро.

    В: Было ли опасно давление на систему такого типа?
    О: Обычно так и было, потому что расширительный бачок был слабым звеном. Обычно он изготавливался из меди или оцинкованной стали и скреплялся заклепками. Он не был построен, чтобы выдерживать нагрузку. При слишком сильном давлении бак мог (и часто так и было!) взорваться, унося с собой крышу дома.

    Однако в системе Honeywell специальное устройство, называемое генератором тепла, отделяло резервуар от котла, трубопроводов системы и излучения.

    В: Как выглядело это устройство?
    A: Он был сделан из чугуна и имел высоту около 2-1/2 футов.

    Внутри основной трубы устройства была узкая стальная трубка, которая опускалась в горшок, наполненный ртутью.

    В: Почему они использовали ртуть?
    A: Потому что он тяжелый. Они использовали ртуть для отделения воды в котле, трубопроводах и излучении от воды в открытом расширительном баке. Здесь взгляните на то, как Генератор тепла связан с системой.

    Верхняя труба шла к открытому резервуару. Боковая труба соединяла систему с теплогенератором. Ртуть разделяла две стороны.

    В: Как работает Теплогенератор?
    A: По мере того, как старожил создавал давление в системе, вода в котле, трубах и радиации расширялась и давила на ртуть.


    Ртуть поднималась вверх по узкой трубке и каскадом стекала обратно в котел через более широкую внешнюю трубку. Пока вода расширялась, ртуть продолжала циркулировать.

    В: Почему ртуть не поднялась в открытый расширительный бачок?
    A: Из-за веса. Меркурий довольно тяжелый. Фактически, он почти в четырнадцать раз тяжелее воды.

    В: Может ли вода из котла, трубопровода и радиатора попасть на дно ртутной трубки?
    О: Да, если давление в системе поднимется достаточно высоко. Затем вода войдет в трубку и отделится от ртути в этой широкой разделительной камере в верхней части теплогенератора. Оттуда он поднимается в расширительный бачок.

    В: Значит, Теплогенератор не позволял давлению в системе подняться выше определенного значения?
    А: Верно! Это ограничивало давление в системе до 10 фунтов на квадратный дюйм в верхней части, не оказывая никакого давления на открытый расширительный бак. Это сделало операцию полностью безопасной, а также заставило воду циркулировать очень быстро.

    В: Я вижу, как устройство Honeywell увеличило скорость нагрева системы, но какое преимущество, если таковое имеется, оно дало установщику?
    A: Из-за более высоких температур установщик мог уменьшить все свои излучения на целых 15 процентов.

    В: Использовали ли старожилы другие типы устройств, такие как этот?
    A: Да, был похожий вариант под названием Klymax Heat Economizer (звучит сексуально, не так ли?). Вот изображение одного из них, прикрепленного ко дну открытого расширительного бака.

    В: Были ли другие?
    A: Был еще термоудерживатель Фелпса.

    Это устройство приводилось в действие путем открытия и закрытия клапана двойного действия, заключенного в чугунную коробку. Сторона клапана, которая открывалась в атмосферный резервуар, имела вес 16,5 фунта. Этот вес поднимал и открывал клапан, когда система достигала 250 градусов по Фаренгейту. Затем расширенная вода благополучно перемещалась в открытый резервуар.

    Когда давление упало ниже 16-1/2 фунтов, груз закрыл клапан, и сжимающаяся вода открыла стопорный клапан, который позволил воде из бака снова попасть в трубопровод системы.

    В: Использовал ли Honeywell специальный клапан на радиаторах?
    A: Да, у них было что-то под названием “Уникальный” клапан, и по его внешнему виду, я уверен, вы понимаете, почему они назвали его уникальным!

    В: Как работает этот клапан?
    О: Чтобы понять, нужно заглянуть внутрь.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
