Установка полотенцесушителя в ванной своими руками
В современном мире полотенцесушитель является невероятно удобным, а главное практичным аксессуаром, который должен присутствовать в совершенно каждой ванной комнате. С помощью полотенцесушителя можно высушить не только полотенца или же белье, но и подогреть само помещение.
На сегодняшний день можно найти самые разные варианты изделий данного типа. Они могут отличаться не только материалом изготовления, но и формой, цветом, а также иметь красивую хромированную поверхность.
- Необходимость использования полотенцесушителя
- Виды полотенцесушителей для ванной
- Необходимые материалы для монтажа
- Установка настенного полотенцесушителя в ванную комнату
- Подключение сантехнического прибора к стояку горячей воды схема
Установку полотенцесушителя своими руками можно произвести довольно быстро. Но если же вы не имеете необходимых знаний или плохо разбираетесь в подобных приспособлений, то лучше обратиться к услугам специалистов.
Необходимость использования полотенцесушителя
На самом деле, с какой стороны не посмотреть, прибор для сушки белья – это просто необходимый помощник для каждого человека. С его помощью можно не только быстро высушить белье, но и прогреть воздух в комнате. Полотенца, которые на нем висят, всегда будут теплыми и сухими. Помимо этого, конструкция изделия препятствует образованию питательной среды для микробов и плесени.
Монтаж полотенцесушителя в ванной можно провести своими руками. Главное определиться с моделью и видом изделия, которое пригодится каждому человеку и сделает его жизнь более комфортной.
Виды полотенцесушителей
На сегодняшний день в строительстве принято использовать только три вида оборудования, и различают они в зависимости от того, по какому именно принципу они работают.
Приборы водяного типа допускается подключать к центральной системе отопления или же к горячей воде. Данный тип изделия имеет один недостаток – он не может выполнять свои функции в то время, когда отключается отопление или же нет горячей воды. В этих случаях полотенцесушитель будет оставаться холодным и не принесет желаемого результата.
Если же вы установите электрический или комбинированный вариант изделия, то это позволит постоянно использовать приспособления. Таким образом полотенца будут всегда оставаться сухими, а воздух в ванной комнате достаточно теплым.
Необходимые материалы для монтажа
Перед тем, как начать установку полотенцесушителя, необходимо обязательно подготовить все материалы и инструменты, которые понадобятся во время работы. Итак, приготовьте следующее:
- новый полотенцесушитель;
- два крана шарового типа;
- кронштейны для крепежа;
- фитинги с муфтами;
- полипропиленовые трубы;
- ножи, которые позволят разрезать ПП трубы;
- паяльник для пайки ПП трубы.

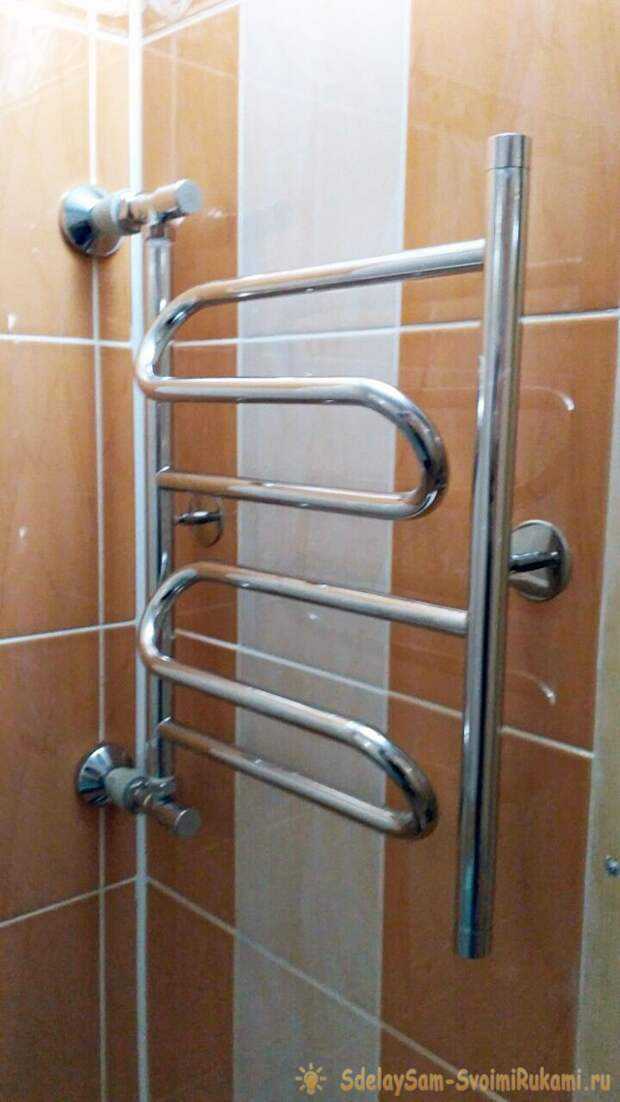

Установка настенного полотенцесушителя в ванной комнате
Итак, когда все материалы и инструменты приготовлены, можно производить монтаж сантехнического агрегата. Дополнительно перед началом работ, следует сообщить в ЖЭК о том, что вы собираетесь перекрывать горячую воду (это нужно делать в том случае, если вы живете в многоквартирном жилом доме). Затем на стояк с горячей водой стоит обязательно установить байпас, который имеет три вентиля. Таким образом в дальнейшем можно будет выполнять монтаж полотенцесушителя без перекрытия воды. Это гораздо удобнее и безопаснее.
Далее прикрепите к стене кронштейны. Непосредственно в них и будет закреплен в дальнейшем змеевик. Кронштейны нужно подсоединить к вентилям, которые находятся на байпасе. Сделать это можно с помощью втулок или же с использованием специальных фитингов. Когда вы будете выполнять данный этап, то не забудьте о применении специальных уплотнительных прокладок.
youtube.com/embed/2TKmZ8EwE10″ frameborder=”0″ allowfullscreen=””> По завершению монтажных работ, во избежания гидроудара, открывать краны нужно очень медленно.
Установка полотенцесушителя к стояку горячей воды схема
Очень важно в данной ситуации учитывать требования СНиП 2-04-01-85. если вы живете в многоквартирном доме, то необходимо, чтобы монтаж агрегата соответствовал проекту и если есть необходимость, то подсоединялся вообще к стояку, который расположен отдельно. Это объяснить достаточно просто, ведь горячая вода подается отдельно и постоянно в отличие от отопления, которое может функционировать исключительно в холодный сезон.
В зависимости от того, какие конструктивные особенности присутствуют в той или иной ситуации, подключить полотенцесушитель к стояку ГВС допускается несколькими путями, а именно:
- верхний тип подключения;
- нижний тип подключения;
- агрегат в виде лесенок подключается по диагонали.
Если будет допущены во время монтажа полотенцесушителя даже незначительные погрешности, то это в дальнейшем может стать серьезной причиной появления проблем с использованием устройства.
Нужно сделать точные замеры, вплоть до миллиметра. Затем определитесь с тем местом, где будет находиться змеевик. К одному краю изделия необходимо подключить подачу горячей воды. Другой же, в свою очередь, предназначается для того, чтобы мог осуществляться отток. Очень важно помнить о том, что когда прибор будет присоединен к ГВС, то он становится важной частью всего водоснабжения в квартире.
Итак, монтаж полотенцесушителя в ванной к стояку горячего водоснабжения происходит по следующей схеме:
- Перекрывается вода в стояке как горячая, так и холодная.
- Если стояк изготовлен из полипропилена, то в него нужно врезать два тройника из такого же материала, они должны соответствовать диаметру полотенцесушителя.
- Если труба железная, то следует его или заменить, или же сделать резьбу и с помощью сварки впаять «американки» (такие же тройник, но с другого материала).
- Немного отступите от установленных тройников. Затем нужно впаять два крана. После этого можно открыть подачу воды.
- Затем установите к двум кранам переходники, а потом непосредственно и сам змеевик.
- Закрепите устройство на стене на специальные штатные крепления.
Установка настенного полотенцесушителя в ванной комнате своими руками не отнимет у вас слишком много времени. На нашем сайте вы сможете найти фото и видео выполнения данной процедуры. Но если вы не уверены в собственных способностях, то лучше обратится к услугам специалиста. Это позволит сэкономить не только время, но и финансы.
Установка и подключение полотенцесушителя своими руками
Важными составляющими ванной комнаты являются, помимо самой ванны, раковины, душа и зеркала, и множество других вещей, в том числе и полотенцесушитель.
Это чрезвычайно удобное устройство, не только позволяющее делать влажные полотенца и белье сухими, но и предотвращающее сырость. Словом, служит неким подобием системы отопления для данной комнаты. И если монтаж ванной или раковины лучше доверить профессионалам, то установку и подключение полотенцесушителя можно сделать своими руками. Главное – знать, как это делается.
Установка и подключение полотенцесушителя своими руками
Виды полотенцесушителей
Содержание статьи
- 1 Виды полотенцесушителей
- 2 Выбор схемы подключения водяного полотенцесушителя
- 2.1 Цены на водяной полотенцесушитель
- 3 Демонтаж старого полотенцесушителя, монтаж байпаса и кранов
- 3.1 Видео — Монтаж полотенцесушителя своими руками
- 4 Установка и подключение водяного полотенцесушителя – пошаговая инструкция
Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.
Таблица. Виды полотенцесушителей по принципу работы.
| Название и фото | Описание |
|---|---|
Водяные | Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет. |
Электрические | Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки. |
Комбинированные | Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении. |
Изготавливаются полотенцесушители из следующих материалов:
- сталь;
- латунь;
- медь;
- нержавеющая сталь.
Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.
Стальной полотенцесушитель
Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии.
Медный полотенцесушитель
Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.
Полотенцесушитель из нержавеющей стали
Важно! Выбирая полотенцесушитель, обращайте внимание не только на принцип работы и материал, но и на максимально допустимое давление в системе – в водопроводных и отопительных трубах иногда возникают гидроудары, потому желательно, чтобы «полотенчик» был способен их выдержать.
Выбор схемы подключения водяного полотенцесушителя
До начала непосредственно сантехнических работ важнейшим этапом установки полотенцесушителя является выбор схемы, по которой он будет подключен.
Без этого повышается вероятность допущения ошибки, из-за которой система будет неэффективной либо не будет работать вообще. Изучим основные схемы подключения полотенцесушителей, правила исполнения и типичные недочеты, допускаемые при неграмотном монтаже.
Самой простой и надежной схемой считается та, при которой «полотенчик» является неотъемлемой частью стояка, и, по сути, его ответвлением U-образной или какой-либо еще формы. Таким образом полотенцесушители подключены в большинстве домов со старой системой водоснабжения (если хозяева квартир не заменяли их на более совершенные модели).
Схема прямого и наиболее простого подключения полотенцесушителя к стояку
Исполнение схемы, представленной выше, на практике
При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Кроме того, это снижает напор воды и температуру для следующих квартир
Чтобы иметь возможность отключать полотенцесушитель или регулировать температуру его работы без вмешательства в деятельность стояка, необходимо подключать байпас.
Про него более подробно будет рассказано в следующем разделе статьи.
Примеры подключения байпаса
Теперь рассмотрим первую схему подключения полотенцесушителя вместе с кранами и байпасами – с боковым или диагональным подводом. Разница между ними несущественна и выбор зависит от ваших личных предпочтений. Эффективная работа подобной схемы подключения обеспечивается при выполнении следующих правил.
- При расположении полотенцесушителя в 2 и более метрах от стояка врезка верхнего отвода должна быть выше точки подключения к полотенцесушителю, а нижняя, соответственно, ниже. Если расстояние меньше – допустимы прямые подводы, без уклона.
- Трубы, соединяющие полотенцесушитель с отводами, не должны иметь «горбов» – в них начнет накапливаться воздух.
- Подводящие трубы желательно укрыть теплоизоляцией.
Схемы подключения полотенцесушителя с прямым байпасом и кранами с боковым и диагональным подводами соответственно
Допустимый вариант схемы, представленной выше
Наиболее частая ошибка при боковой или диагональной схеме подключения – в верхней подводящей трубе сформирован «горб», в котором со временем образуется воздушная пробка.
Она перекроет циркуляцию воды в полотенцесушителе, и тот перестанет быть эффективным
Если расположить подводящие трубы без «горба» невозможно – смонтируйте на полотенцесушителе кран Маевского. Он поможет стравливать воздух из системы после отключения горячей воды или образования пробки
Еще одна ошибка, нередкая при боковом подключении полотенцесушителей – в нем под нижним отводом циркуляция воды будет нарушена и со временем эффективность работы снизится до минимума
Для некоторых полотенцесушителей Н-образной формы и больших размеров используется схема подключения с нижним подводом, показанная на изображении ниже. Как и для боковое или диагональное подсоединение, для нее существует несколько правил, исполнение которых обеспечит эффективность работы всей сантехнической системы.
- Если диаметр стояка больше диаметра байпаса или последний смещен, то верхняя врезка отвода должна обязательно располагаться ниже самого полотенцесушителя.
- Нижняя врезка в стояк должна располагаться ниже полотенцесушителя вне зависимости от условий.
- Подводящие трубы желательно укрыть теплоизоляцией.
- Наличие горбов в подводящих трубах нежелательно – в этих местах достаточно быстро возникнут воздушные пробки.
- На полотенцесушителе необходимо смонтировать кран Маевского.
Схема подключения полотенцесушителя с нижним подводом
Пример нижнего подключения полотенцесушителя. Так как байпас имеет тот же диаметр, что и стояк, и не смещен – расположение верхней врезки отвода выше нижней части полотенцесушителя допустимо
При таком подключении нижнего отвода циркуляция воды в полотенцесушителе будет нарушена, со временем он остынет и перестанет работать
Цены на водяной полотенцесушитель
водяной полотенцесушитель
Демонтаж старого полотенцесушителя, монтаж байпаса и кранов
Непосредственные сантехнические работы по установке «полотенчика» начинаются с демонтажа старой конструкции, в большинстве случаев представляющую собой U- или M-образную трубу, которая принадлежит к основному стояку и имеет общий с ним диаметр.
При своей простоте и дешевизне, подобный полотенцесушитель не отличается привлекательным внешним видом.
Пример полотенцесушителя старого образца, установленный еще при строительстве дома
Процесс его демонтажа выглядит следующим образом.
Шаг 1. Для начала отключите подачу горячей воды в стояке. Для этого обратитесь в ЖЭК или товарищество, обслуживающее ваш дом, подайте соответствующее заявление и, если надо, внесите плату за оказание услуги. Сантехник, пришедший по вашему вызову, произведет временное перекрытие стояка.
Шаг 2. Проверьте, отключена ли подача горячей воды. Для этого необходимо открыть соответствующий кран на раковине или ванной.
Шаг 3. Если старый полотенцесушитель соединен со стояком резьбовым соединением – открутите его сантехническим ключом.
Важно! Будьте готовы к тому, что внутри полотенцесушителя может оставаться часть воды. Желательно заранее подстелить под него тряпку или поставить под место соединения со стояком емкость.
Шаг 4. Демонтаж старого полотенцесушителя с помощью сантехнического ключа является большим везением – чаще всего «полотенчик» приварен к стояку либо резьбовые соединения за множество лет «прикипели». В таком случае используйте болгарку. В процессе работы с ней не срежьте лишнего – оставшейся части трубы должно хватить для нарезания резьбы под будущие фитинги.
Шаг 5. После обрезки или откручивания от стояка «полотенчик» снимите со своих крепежей к стене и уберите куда-нибудь подальше. Следующий этап работ – создание байпаса, монтаж кранов и подводов к будущему полотенцесушителю.
Демонтированный полотенцесушитель
Байпас (или в переводе «обход») – это участок трубы между отводами на полотенцесушителе, дающий воде в стояке возможность идти «мимо» полотенцесушителя в тех случаях, когда тот перекрыт. Его наличие решает сразу несколько задач.
- Байпас позволяет смонтировать на входе и выходе из полотенцесушителя вентили для регулирования температуры. Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.
- Байпас разделяет потоки горячей воды в стояке – один идет в полотенцесушитель, а второй дальше, к соседям, сохраняя при этом свою температуру без изменений.
- Обход на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей своей высоте.
Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.Примеры различных схем установки байпасов между отводами представлены на изображениях ниже.
Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника. Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными
В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки
В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка.
В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель
То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб
Важно! Среди сантехников спорным вопросом является диаметр и расположение трубы байпаса для полотенцесушителя. Некоторые уверены, что он будет эффективно работать только при зауженном и смещенном обходе. Но это не так – прямой байпас с диаметром, равным таковому у стояка, прекрасно себя проявляет как при верхней, так и при нижней подаче. Изображение ниже является тому доказательством.
Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка
Нередко в Интернете можно встретить такие схемы и фотографии, где байпас снабжен краном-задвижкой. Наличие этого крана – еще один предмет спора среди сантехников. С точки зрения строительных норм, самовольный монтаж в стояке (а в таком случае байпас формально считается им) подобных устройств, не предусмотренных проектом, является грубейшим нарушением.
Кроме того, установка крана на обходе снижает напор и температуру горячей воды в следующих квартирах. Потому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.
Байпас снабжен краном-задвижкой
Видео — Монтаж полотенцесушителя своими руками
Установка и подключение водяного полотенцесушителя – пошаговая инструкция
Итак, снятие старого змеевика выполнено, байпас, краны и подводящие трубы установлены. Теперь рассмотрим пошаговую инструкцию по установке и подключению водяного полотенцесушителя своими руками.
Шаг 1. Подберите фитинги, необходимые для соединения полотенцесушителя с отводами под него. В данном случае используются угловые модели.
Помимо самих фитингов, подберите декоративные чашечки (также называемые отражателями), которые закрывают место соединения.
Фитинг указан на фото красной стрелкой
Шаг 2. На резьбовую поверхность фитингов наклейте ФУМ-ленту – она необходима для герметизации соединения. При желании используйте вместо нее паклю.
Наклеивайте ФУМ-ленту на резьбовую поверхность фитинга таким образом, чтобы при его вворачивании в трубу ее конец не задирался
Шаг 3. Завершите нанесение ФУМ-ленты следующим образом: сверните ее в своеобразную «нить» и нанесите у сбега резьбы. Таким образом, при монтаже фитинга эта часть ленты прижмется к стене и будет играть роль уплотнительного кольца.
Нанесение ФУМ-ленты
Завершение ее нанесения
Шаг 4. Закрутите фитинг вместе с надетым декоративным отражателем во внутреннюю резьбу трубы, соединенной с отводами под полотенцесушитель. Вследствие использования ФУМ-ленты для этого потребуется приложить некоторые усилия.
При этом будьте аккуратны и не сорвите резьбу.
Закручивается фитинг с декоративным отражателем во внутреннюю резьбу трубы
Все готово
Шаг 5. Таким же образом нанесите на второй фитинг ФУМ-ленту или паклю и закрутите его, соединив с отводом от стояка.
Второй фитинг подсоединен
Шаг 6. Внутрь фитингов установите уплотнительные кольца из резины или полиуретана.
Установка уплотнительных колец
Шаг 7. Приложите сам полотенцесушитель к фитингам и стене, «наживите» его, чтобы проверить, соответствует ли расстояние между фитингами необходимому. Затем отметьте на стене точки, где необходимо выполнить отверстия под кронштейны или держатели.
Идет процесс «наживления» и выравнивания полотенцесушителя
Отверстия под крепеж разметьте с помощью карандаша или маркера
То же самое, но для нижнего крепежа полотенцесушителя
Шаг 8. Теперь необходимо проделать отверстия в керамике и бетоне за ней для установки крепежа под полотенцесушитель.
Для начала накерните плитку с помощью самореза – приложите его к поверхности и несколько раз легонько постучите молоточком. Это действие необходимо для того, чтобы сверло в процессе создания отверстия не соскочило в сторону.
Важно! Подобное действие требует особой аккуратности – при неосторожности на плитке можно оставить трещины или сколы. В некоторых случаях строители советуют вместо накернивания просто наклеивать на место сверления крест-накрест пластырь или бумажный скотч.
Места расположения будущих отверстий
Процесс накернивания плитки
Шаг 9. На малых оборотах, с особой осторожностью сделайте в керамической плитке отверстия под крепеж полотенцесушителя. Для этого желательно использовать либо специальное копьевидное сверло, либо хорошо заточенное по бетону.
Сверление на малых оборотах
Копьевидное сверло, созданное специально для работы с плиткой
Шаг 10. После этого на больших оборотах сделайте отверстие под крепеж в бетоне, расположенном за плиткой.
Сверление на больших оборотах
Шаг 11. В получившиеся отверстия введите пластмассовые дюбели.
В отверстия забиваются дюбели
Шаг 12. Если концы дюбелей торчат из отверстий – срежьте при помощи ножа, иначе плотного прилегания держателя или кронштейна добиться будет невозможно.
Срезается выступающий конец дюбеля
Шаг 13. Снова наживите полотенцесушитель на фитинги, при этом проверив, не изменилось ли положение уплотнительных колец в нем за то время, пока вы создавали отверстия под держатели.
Полотенцесушитель наживляется на фитинги
Шаг 14. Зафиксируйте полотенцедержатель на фитингах, закрутив соответствующие гайки вручную.
Процесс закручивания гаек
Шаг 15. Теперь доверните эти гайки, чтобы «полотенчик» надежно зафиксировался. Для этого используйте сантехнический ключ и тряпку – последняя защитит никелированную поверхность от царапин. Достаточно совершить два оборота.
Гайки докручиваются сантехническим ключом
Шаг 16. Отодвиньте от стены декоративные чашечки и поверните краны-задвижки на отводах, чтобы в полотенцесушитель пошла вода. Проверьте герметичность соединений – не капает ли оттуда.
Откручивается кран
Шаг 17. Если все в порядке, остается последний штрих – закрутите в отверстия под крепеж, куда ранее были вставлены дюбели, саморезы. Проверьте, насколько крепко держится полотенцесушитель. На этом его установку и подключение своими руками можно считать полностью и успешно завершенной.
Закручивание саморезов
Монтаж электрического полотенцесушителя происходит схожим образом – по инструкции изделие собирается, в стене создаются отверстия под держатели или кронштейны и «полотенчик» устанавливается на них. Отличие состоит в том, что для подобных моделей необходима розетка, которую желательно располагать подальше от ванной. При желании и возможностях можно произвести скрытый монтаж, когда кабель питания будет уходить в стену и там подключаться к электропроводке.
Выбор места для размещения электрического полотенцесушителя (схема)
Способы крепления электрического полотенцесушителя к стене (схема)
Электрический полотенцесушитель
Вне зависимости от типа полотенцесушителя и материала, из которого он изготовлен, надежность, долговечность и эффективность прибора напрямую зависят от выбора правильного способа подключения и грамотного монтажа. При должном подходе к делу с этим может справиться каждый!
Установка и подключение полотенцесушителя своими руками
Стальной полотенцесушитель
Медный полотенцесушитель
Полотенцесушитель из нержавеющей стали
Схема прямого и наиболее простого подключения полотенцесушителя к стояку
Исполнение схемы, представленной выше, на практике
При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Кроме того, это снижает напор воды и температуру для следующих квартир
Примеры подключения байпаса
Схемы подключения полотенцесушителя с прямым байпасом и кранами с боковым и диагональным подводами соответственно
Допустимый вариант схемы, представленной выше
Наиболее частая ошибка при боковой или диагональной схеме подключения – в верхней подводящей трубе сформирован «горб», в котором со временем образуется воздушная пробка.
Она перекроет циркуляцию воды в полотенцесушителе, и тот перестанет быть эффективным
Если расположить подводящие трубы без «горба» невозможно – смонтируйте на полотенцесушителе кран Маевского. Он поможет стравливать воздух из системы после отключения горячей воды или образования пробки
Еще одна ошибка, нередкая при боковом подключении полотенцесушителей – в нем под нижним отводом циркуляция воды будет нарушена и со временем эффективность работы снизится до минимума
Схема подключения полотенцесушителя с нижним подводом
Пример нижнего подключения полотенцесушителя. Так как байпас имеет тот же диаметр, что и стояк, и не смещен – расположение верхней врезки отвода выше нижней части полотенцесушителя допустимо
При таком подключении нижнего отвода циркуляция воды в полотенцесушителе будет нарушена, со временем он остынет и перестанет работать
Пример полотенцесушителя старого образца, установленный еще при строительстве дома
Демонтированный полотенцесушитель
Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника.
Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными
В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки
В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка. В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель
То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб
Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка
Байпас снабжен краном-задвижкой
Фитинг указан на фото красной стрелкой
Наклеивайте ФУМ ленту на резьбовую поверхность фитинга таким образом, чтобы при его вворачивании в трубу ее конец не задирался
Нанесение ФУМ-ленты
Завершение ее нанесения
Закручивается фитинг с декоративным отражателем во внутреннюю резьбу трубы
Все готово
Второй фитинг подсоединен
Установка уплотнительных колец
Идет процесс «наживления» и выравнивания полотенцесушителя
Отверстия под крепеж разметьте с помощью карандаша или маркера
То же самое, но для нижнего крепежа полотенцесушителя
Места расположения будущих отверстий
Процесс накернивания плитки
Сверление на малых оборотах
Копьевидное сверло, созданное специально для работы с плиткой
Сверление на больших оборотах
Срезается выступающий конец дюбеля
Полотенцесушитель наживляется на фитинги
Процесс закручивания гаек
Гайки докручиваются сантехническим ключом
Откручивается кран
Закручивание саморезов
Выбор места для размещения электрического полотенцесушителя (схема)
Способы крепления электрического полотенцесушителя к стене (схема)
Электрический полотенцесушитель
Как установить полотенцесушитель в ванной своими руками
- ПОСЛЕДНИЕ ЗАПИСИ Напольная плитка мозаика в ванной: выбор, укладка Как сделать ремонт пола в хрущевке своими руками Как и чем правильно шпаклевать гипсокартон под покраску Регулировка и обслуживание пластиковых окон своими руками
- РУБРИКИ
- Автоматическое открывание, проветривание и полив теплиц
- Акриловые краски
- Балкон
- Блоки арболитовые
- Бурение скважин на воду
- Вода из скважины
- Водосток кровельный
- Воздух в квартире
- Выращивание дома
- Гидроизоляция
- Гидрофобизация материалов
- Дорожки садовые
- Камин своими руками
- Каркасный дом
- Кладка печи своими руками
- Крыша из металлочерепицы
- МДФ
- Монтаж кровли
- Монтаж ламината
- Монтаж линолеума
- Монтаж подложки под ламинат
- Натяжные потолки
- Опилкобетон
- ОСБ плита
- Отделка откосов
- Оштукатуривание
- Полипропиленовые трубы
- Расход материалов
- Тротуарная плитка
- Устройство отмостки
- Утепление
- Утепляем баню самостоятельно
- Фасад
- Фундамент из свай
- Шлакоблок
- Эмаль для ванны
Полотенцесушитель высушивает влажные вещи, и создает дополнительное тепло в комнате.
Обычно старые тяжелые трубы заменяют новыми современными элементами, которые отличаются параметрами. Рассмотрим, разновидности устройств, и как установить полотенцесушитель в ванной.
Разновидности устройств
Установку полотенцесушителя можно выполнить самостоятельно, но необходимо руководствоваться всеми правилами СНИП. Устройства могут быть трех видов, отличаются они типом работы.
- Электрический тип используется в тех случаях, если отсутствует центральная система отопления. Такое устройство представляет собой обычный нагревательный прибор, который устанавливается на стену, при этом нет особых правил выполнения процедуры. Прибор должен быть безопасен, так как во время сырости может произойти замыкание, поэтому обязательно нужно сделать заземление.
- Водяной полотенцесушитель подключают к трубе горячей воды, за счет этого прибор постоянно нагревается.
- Если в помещении имеется трубопровод с горячей водой и отопительная система, то лучше использовать комбинированное устройство. Установка таких конструкций схожа с монтажом водяных приборов.
Установка таких конструкций схожа с монтажом водяных приборов. Дизайн таких устройств разнообразен, они могут быть выполнены в виде буквы U, М или Ф, лесенки или змеевика.
Работа полотенцесушителя
Полотенцесушитель представляет собой отрезок фигурной трубы, по которой двигается горячая вода. После подключения такого устройства многие сталкиваются с различными проблемами, перекладины на лесенке могут нагреваться с разной температурой, бывают сбои гидравлической системы, это требует переделывания работы.
Это происходит по той причине, что схема установки выбрана неправильно, поэтому во время работы необходимо придерживаться верных подключений.
Боковой и диагональный вид подключения
Обычно такие схемы используют для приборов с формой лесенки. При этом устройство устанавливают, выбирая любое удобное расстояние от основного стояка, высоту от пола, также можно сделать какую угодно, при этом бойпас не смещается. Существуют определенные правила для такого подключения.
- Чтобы конструкция работала правильно, подводку для подключения нельзя изгибать, в противном случае на этих участках будет скапливаться воздух, и вода плохо проходит.
- Нижнюю точку врезки располагают ниже отвода подключения, а верхний элемент выше этого патрубка.
- Каждый погонный метр подводки должен быть под уклоном до 0,3 сантиметра.
- Полипропиленовые трубы должны быть диаметром ДУ25, стальные элементы три четверти дюйма.
- Трубы должны быть изолированы от тепла, особенно если они вмонтированы в стену.
Нижний вид схемы
Полотенцесушитель можно подключить снизу, это придает эстетичности. Для этого используют различные схемы.
- Прямой байпас располагают на вертикаль крана Маевского, он присутствует в комплекции с устройством. Также необходима установка спускных кранов, при помощи которых спускается воздух, при отключении водоснабжения. Все элементы закрывают декоративным колпаком.
- Если горизонтальные трубы необходимо поместить низко по отношению к полу, то используют удлиненную вертикальную нижнюю подводку.
- При зауженном байпасе, верхний патрубок должен иметь уклон относительно полотенцесушителя, этот показатель составляет до 20 миллиметров на каждый погонный метр.
- При совмещенном байпасе соблюдают правильный диаметр, он должен равняться окружности стояка.
Преимущества и недостатки видов подключения
Вначале необходимо выбрать систему подключения, если нет сети с горячей водой, можно подсоединиться к отоплению, но необходимо помнить, что полотенцесушитель будет работать только зимой, когда подается тепло к батареям. Основным преимуществом является то, что в зимний период прибор будет бесперебойно работать, он служит дополнительным отоплением ванной.
При прямой врезке в стояк с горячей водой, устройство будет работать постоянно, в любой период, если выполняется замена полотенцесушителя, и прежний прибор был подключен таким образом, то целесообразно ничего не менять.
При подключении к квартирному трубопроводу не нужно выполнять перекрытие всего стояка, работа выполняется быстрее и легче.
Правильная установка и подключение системы
Перед тем как начать работу, необходимо начертить схему с выбранной системой подключения. Самыми простыми при подключении являются лесенки и змеевики. Затем приступают к демонтажу старой конструкции, если она имеется. При сварке, трубу отрезают с помощью болгарки, если соединение разборное, то необходимо открутить все муфты, и крепежные элементы, а затем аккуратно снять элемент. Крепления к стене также срезаются болгаркой.
Затем перекрывают стояк, и сливают из него всю воду, если работы проводятся в многоквартирных домах, то необходимо вызвать работников ЖЭКа, которые занимаются данной процедурой.
При работе важно соблюдать диаметр труб, он не должен быть меньше предыдущих изделий, в противном случае можно столкнуться с серьезными проблемами. Перед тем как начать установку, необходимо разложить полотенцесушитель, все соединения, и крепежные элементы на полу, убедиться, что все размеры подходят. Затем при помощи строительного карандаша выполняют разметку креплений, и расположение устройства на стене.
После этого делаются отверстия в стене при помощи сверла, вставляются дюбеля, и закрепляется устройство, используя шурупы и болты. На срезанных участках трубы нарезают резьбу, на перемычке байпас устанавливают специальные отводы для полотенцесушителя, а также запорные краны. Все соединения должны быть герметичны, для этого используют паклю или тефлоновую ленту, её располагают в отверстии стояка, при этом необходимо взять сгоны, контргайки и муфты прямого типа.
Чтобы подогнать размеры отрезков трубопровода, а также упростить соединение, используют сгоны с разной длиной, которые имеют на обоих концах резьбу. На длинную резьбу накручивают контргайку и муфту. С одной стороны трубы крепиться уголок, вентиль и тройник, в эту систему закручивают сгон с короткой резьбой, он же с другой стороны соединяется с муфтой и контргайкой.
Затем ко всем отводам прикручиваются шаровые клапаны, с которыми соединяются вводы прибора. После подключения открывают кран в стояке, при хорошем давлении воды, можно проверить герметичность всех соединений.
Обычно байпас располагается перед кранами перекрытия воды, его можно смещать в сторону изгибов полотенцесушителя или оставить для соединения со стояком напрямую. Таким образом, движение воды будет свободным. Устанавливать кран на сам байпас или на стояк нельзя, так как в случае перекрытия, у соседей не будет горячей воды.
Основные правила установки полотенцесушителя
При работе нужно придерживаться определенных правил, это не зависит от того, какая выбрана схема подключения.
- Чтобы устройство было правильно закреплено, необходимо выполнить разметку на поверхности стены, и составить на бумаге подробный чертеж.
- Все соединения герметизируют, чтобы не было утечки в дальнейшем, для этого используют паклю и тефлоновую ленту.
- Все гайки должны закручиваться плавно, чтобы не повредить резьбу, для этого под ключ подкладывается ткань.
- Когда устройство подключено, необходимо открыть горячую воду, все краны необходимо поворачивать плавно, чтобы резкий напор не испортил систему.
- Все составляющие должны быть из одного материала, чтобы не возникало коррозии.
- Если трубы будут прятаться в стену, то вначале выполняют проверку системы, а затем выполняют отделку.
- Полотенцесушитель должен располагаться от стены минимум на 7 сантиметров, это зависит от диаметра трубы.
На современном рынке выпускаются достаточно сложные конструкции приборов, которые сложно установить самостоятельно, поэтому необходимо внимательно прочесть инструкцию. Если есть сомнения по поводу установки устройства своими руками, лучше вызвать специалистов. При работе в многоквартирном доме, необходимо привлекать соответствующих специалистов из ЖЭКа.
Правильный выбор схем, и установка, сделает работу полотенцесушителя полноценной, без сбоев. При помощи такой конструкции можно не только сушить различные вещи, но и обогревать помещение, это особенно удобно, когда выполняются частые стирки.
Что нужно знать о штангах для раздачи полотенец Green Wave
Полотенцесушители имеют так много преимуществ и способов применения, которые выходят за рамки простого (и приятного) процесса нагревания ваших полотенец. Если вы никогда не рассматривали полотенцесушитель для своей ванной комнаты, вы можете упустить роскошь в своей ванной комнате.
Зная, как использовать полотенцесушитель и что вы можете сделать, чтобы включить полотенцесушитель в свой дом, вы сможете создать в своей ванной комнате спа-среду. Возможно, вы даже удивитесь, узнав, что полотенцесушители можно использовать не только в ванной, но и в других комнатах! Вот что вам нужно знать.
Как работают полотенцесушители?
Полотенцесушители представляют собой стойки с подогревом, которые можно подключить к электросети или подключить к дому. Полотенцесушители можно установить в любой ванной комнате, при условии, что есть свободная стена, куда поместится полотенцесушитель, но это не единственное место, где можно установить полотенцесушитель.
Места, где можно установить полотенцесушитель
Ванная комната. Когда большинство домовладельцев думают о полотенцесушителях, они думают о ванной комнате. В конце концов, это называется полотенцесушителем не просто так! Полотенцесушители могут нагревать ваши полотенца из натуральных волокон, чтобы сделать их теплее и приятнее в использовании. Полотенцесушители также обеспечивают дополнительный источник тепла в вашем доме и могут сделать вашу ванную комнату роскошно теплой зимой.
Прачечная. Вы часто ловите себя на том, что развешиваете деликатное белье для сушки в прачечной? Установка вешалок для полотенец упрощает и ускоряет сушку одежды, которая в противном случае могла бы висеть несколько дней в вашей прачечной. Просто повесьте мокрую одежду на полотенцесушитель и дайте ей сидеть.
Крытый бассейн. Если вам посчастливилось иметь крытый бассейн в вашем доме или если вы ведете бизнес с крытым бассейном, полотенцесушители с подогревом привнесут элемент роскоши в пространство вашего бассейна.
Грязелечебница или фойе. Попали под дождь на улице? Повесьте свое пальто на вешалку для полотенец рядом, чтобы оно было сухим и теплым к тому времени, когда вы снова будете готовы надеть пальто.
Особенности полотенцесушителя
Некоторые полотенцесушители поддерживают Wi-Fi и могут использоваться как другие интеллектуальные устройства. Эти полотенцесушители можно включать и выключать одним прикосновением к телефону или запрограммировать на включение и выключение по расписанию.
Многие полотенцесушители имеют конструкцию из нержавеющей стали, поэтому их легко обслуживать и чистить. Нержавеющая сталь также не ржавеет и не подвергается коррозии, что делает полотенцесушители безопасными для установки во влажной среде.
Стоит ли покупать полотенцесушители?
Полотенцесушитель со встроенным проводом повышает ценность вашего дома, потому что он является неотъемлемой частью конструкции вашего дома. Если вы надеетесь продать свой дом в ближайшее время, такая функция может сделать ваш дом более привлекательным для покупателей.
Встраиваемый полотенцесушитель можно взять с собой в любой дом, куда вы переезжаете, а также при необходимости переместить. Сколько они стоят? Это диапазон, в зависимости от особенностей, качества и конструкции. Свяжитесь с Green Wave Distribution, чтобы узнать цену.
Что такое водяной полотенцесушитель?
Водяной полотенцесушитель — это полотенцесушитель, который нагревается водой, что означает, что для работы этого полотенцесушителя требуется водопровод с горячей водой. Поскольку водяные полотенцесушители должны быть подключены к водопроводу, эти изделия часто устанавливаются как часть реконструкции.
Если вам нужен водяной полотенцесушитель для дома, обратитесь к своему подрядчику для его установки. Водяные полотенцесушители также служат импровизированными радиаторами, обогревая окружающее помещение. По сути, водяные полотенцесушители можно установить на место старого радиатора.
Что такое электрический полотенцесушитель?
Электрический полотенцесушитель нагревается с помощью нагревательного кабеля.
Некоторые домовладельцы покупают полотенцесушитель, который можно подключить к розетке, в то время как другие покупают полотенцесушители, которые можно подключить к дому.
Преимущества жесткого подключения
Хотя полотенцесушитель с проводным подключением сложнее установить, преимущество отсутствия шнура очевидно: вешалка для полотенец является четкой частью дома, без эстетической проблемы, связанной со шнуром.
Преимущества подключаемого полотенцесушителя
Подключаемый полотенцесушитель можно легко перемещать из одного места в другое, подвешивать так же просто, как полку или зеркало, и для его установки требуется меньше времени и денежных средств.
Возникли проблемы с выбором типа полотенцесушителя? Следуйте этим советам
Если вам трудно решить, какой тип полотенцесушителя лучше всего подходит для вашего дома, вы можете следовать этим советам, чтобы помочь с решением.
- Подумайте, сколько вы готовы вложить в свой полотенцесушитель. Каков ваш бюджет? Отложите сумму денег, которую вы готовы инвестировать в полотенцесушители.
- Знайте, куда вы хотите поставить полотенцесушитель. Выберите место для полотенцесушителя и определите, есть ли поблизости розетка.
- Присмотритесь к ценам и/или получите предложение. Ищите полотенцесушители у дистрибьютора, которому вы доверяете. Распределение зеленой волны продает Качественные полотенцесушители для домовладельцев, которые хотят иметь в своем доме роскошные и качественные продукты.
- Спросите себя, через что вы готовы пройти для установки. Если вы уже знаете, что не хотите подключать полотенцесушитель, или если вы уверены, что не собираетесь подключаться к водопроводу своего дома, чтобы установить полотенцесушитель, то решение было принято за вас.
Каков ваш бюджет? Отложите сумму денег, которую вы готовы инвестировать в полотенцесушители.Позвоните в компанию Green Wave Distribution сегодня, чтобы получить предложение по телефону
Полотенцесушители могут превратить вашу ванную комнату в спа-салон или сделать другие части вашего дома более удобными! Если вы готовы установить полотенцесушители в своем доме,
Свяжитесь с Green Wave Distribution сегодня, чтобы узнать цену на один из наших качественных продуктов.
Мы будем рады ответить на ваши вопросы и порекомендовать продукт, исходя из вашего бюджета и целей проекта.
|
Они могут быть гидравлическими (на водной основе) или электрическими. Электрические модели бывают либо «мокрыми», то есть они используют электрический элемент для нагрева жидкого раствора (например, минерального масла) внутри системы с замкнутым контуром, либо «сухими», когда тепло обеспечивается только электрическими элементами. Для ситуаций, требующих нескольких теплых полотенец, таких как спа или массажный кабинет, есть также шкафы для подогрева полотенец. Вешалки для полотенец обычно сушат полотенца в течение ночи и могут слегка их нагревать, но большинство из них не предназначены для мгновенного нагревания полотенец.
Типичные затраты:
, Электрические полотенцесушители Pearl-Myson из нержавеющей стали, которые производятся серийно на сборочной линии в ограниченном выборе размеров, стилей и отделки, стоят $199-$237 . Они крепятся к стене, но подключаются к стандартной розетке (проводка не требуется).
Гидравлический насос Myson Windemere B49 размером 73,5 x 27,25 x 5,5 дюймов с латунной трубкой диаметром 1,25 дюйма и медной латунью 1/4 дюйма стоит 3000–6800 долларов США в зависимости от отделки и может использоваться с системами центрального отопления или циркуляции горячей воды.
23-литровый полотенцесушитель One Touch Massage размером 18 x 11 x 14 дюймов с одной дверью [3] со съемным лотком для полотенец с гипоаллергенным УФ-стерилизатором стоит 9 долларов.0166 $95-$120 ; он вмещает примерно 70-80 маленьких полотенец для рук или лица.
DIYNetwork.com предоставляет инструкции по установке настенного электрического полотенцесушителя своими руками, оценивая его как легко модерируемый проект, занимающий около двух часов.
встретиться. || Опубликовано 11 ноября 2013 г.
html
com Руководство по электрическим полотенцесушителям и полотенцесушителям, 2019 г.
Как это будет установлено?
Перед установкой электрической вешалки для полотенец убедитесь, что в вашем районе имеется достаточное количество электроэнергии. Хотя эти продукты не потребляют более 6 ампер (120 В), рассмотрите возможность использования специальной цепи для нагревателя. Конечно, мы рекомендуем, чтобы квалифицированный электрик установил продукт, чтобы убедиться, что все надлежащие строительные и электрические коды соблюдены.
Могу ли я сделать это сам?
Установка вешалки для полотенец зависит от следующих факторов:
– Планировка и форма вашей ванной комнаты, примыкающей к спальне или кухни
– Размеры помещения
– Двери, сантехника и фурнитура
– Размер компонента, который вы предпочитаете или требуете.
Поэтому, как правило, не рекомендуется устанавливать собственный, если вы не понимаете вышеизложенное. Хотя это может быть относительно легко с правильными инструментами, с электричеством всегда есть элемент опасности.
Даже когда главный выключатель находится в выключенном положении, могут произойти удары. Мы рекомендуем поговорить с профессионалом и обсудить ваши варианты, прежде чем пытаться сделать вариант «сделай сам».
Как вы будете его использовать?
После установки важно сосредоточиться на том, как он будет использоваться постфактум. Например, вам нужно знать расположение, тип стойки и общие правила использования.
Конечно, ванная комната — идеальное место для электрической вешалки для полотенец, так как это основное помещение для полотенец. Это не значит, что вы разбрасываете их по дому на случай, если что-то прольется. А поскольку в ванных комнатах много недоступных мест, стеллаж имеет еще больше смысла. Они имеют различную форму, поэтому могут плотно входить в углы или карабкаться по стенам, как металлический плющ. Но вы не ограничены одной этой комнатой. Электрические вешалки для полотенец также возможны на кухнях. Опять же, они не занимают слишком много места, плюс они очень стильные и компенсируют тренды.
Кухонные полотенца и салфетки пригодятся вам с первого дня.
В зависимости от ваших предпочтений есть три основных типа полотенцесушителей на выбор. Это:
– стеллажи для центрального отопления,
– стеллажи для дуэльного топлива и
– электрические стеллажи. Во-первых, они доступны круглый год. К сожалению, 50% домов в США не подключены к газовой сети. Поэтому центральные виды отопления бессмысленны. С электрической вешалкой для полотенец к устройству будет подаваться теплая вода, пока есть электричество.
Электрические вешалки для полотенец
В чем еще их преимущество? Ну, что нам больше всего в них нравится, так это их гибкость. Владельцы недвижимости, как правило, обобщаются как домовладельцы, но это не всегда так. Многие люди, особенно миллениалы, снимают квартиры, потому что у них нет денег на ипотеку. Разновидность электрических полотенцесушителей идеально подходит для квартир и многоэтажных домов, поскольку они не требуют такого же уровня давления воды.
Поскольку арендаторы делят воду, нагреть радиаторы до нужной температуры сложно, и именно здесь эта стойка пригодится.
Еще одна причина, по которой мы предпочитаем электричество газу, заключается в том, что ремонт не требуется. Задумайтесь на минутку о своей оранжерее или флигеле – холодно ли там. Вешалка для полотенец — это модный и эффективный способ избавиться от ртути, если не требуются удлинители. Если вы предпочитаете газовый вариант, возможно, потребуется удлинить систему центрального отопления. Большинство домов, включая пристройки, часто подключены к электросети, поэтому электрическая версия обычно не является проблемой.
Как и выше, они также:
– просты в установке
– экономичны
– радуют глаз
– быстро нагреваются и сушат полотенца.
Какой размер вам нужен?
Если вы хотите, чтобы полотенца оставались сухими, вам будет достаточно небольшой вешалки. Пока нет проблем с давлением, он будет выделять достаточно тепла на регулярной основе.
