Терморегулятор для водяного теплого пола: устройство, принцип действия,подключение

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25^oC или даже выше, а в общих +20 ^oC или максимум +22 ^oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т. д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

• контроля температуры теплого пола;
• контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Терморегулятор для водяного теплого пола

Главная    Водяной теплый пол    Терморегулятор для водяного теплого пола: разновидности, принцип работы, рекомендации по эксплуатации

Николай Стрелковский 10k. 17.03.2019

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание

1. Как регулируется температура водяной системы подогрева пола
2. Что могут контролировать терморегуляторы
3. Виды и краткие характеристики терморегуляторов
4. Как работают терморегуляторы
5. Советы по выбору терморегуляторов
6. По каким критериям подбирать устройства?
7. Как пользоваться механическим терморегулятором
8. Видео – Терморегулятор для водяного пола

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогреваДля регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

• температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
• температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
• комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной – распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.Терморегулятор для теплого пола механический

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

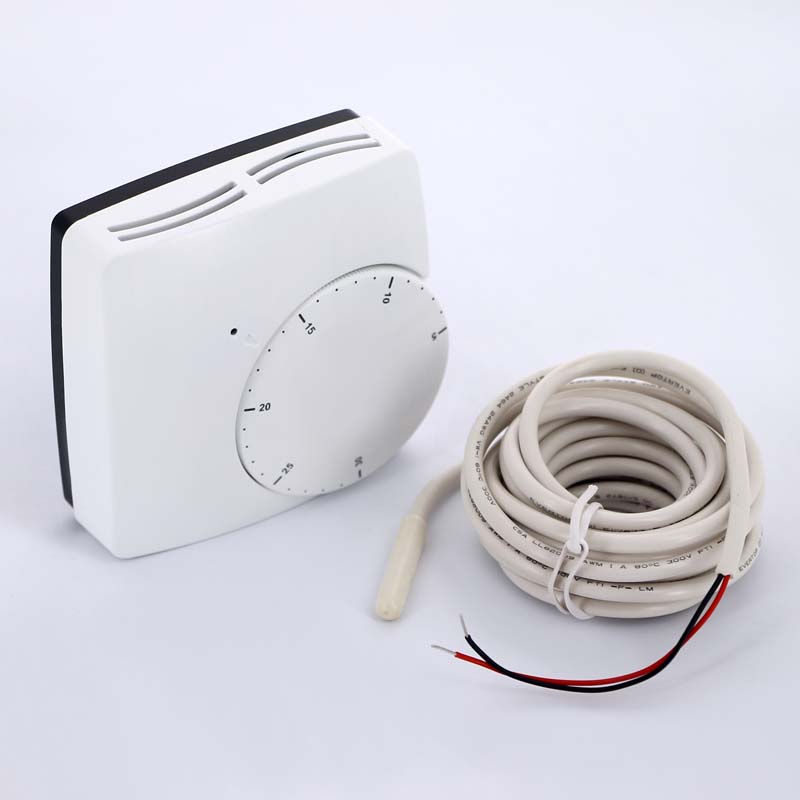

   Механические терморегуляторы с выносным датчиком температуры

   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

   Механический терморегулятор
2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.Сенсорный тип терморегулятора
3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.Электронные терморегуляторы теплого пола
4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.Беспроводной программируемый терморегулятор

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Терморегулятор для теплого пола программируемый

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторыКакая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервоприводСервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Как проверить термостат водонагревателя?

Если у вас возникли проблемы с горячей водой в вашем доме, есть способ решить эту проблему, проверив термостаты вашего электрического водонагревателя. Устранение неполадок с этими термостатами — относительно простая ремонтная задача, которая может избавить вас от предположения, что ваш водонагреватель не подлежит ремонту и не может производить горячий душ. Прежде чем отчаиваться, стоит протестировать и откалибровать или заменить термостаты. Чтобы выполнить эту оценку, вы можете использовать мультиметр — легкодоступный электрический измерительный прибор, который можно найти в Интернете или в любом магазине товаров для дома. Проверив функциональность термостатов вашего водонагревателя вместе с нагревательными элементами, вы потенциально можете решить проблему и восстановить надежное снабжение вашего дома горячей водой.

Признаки неисправности термостата водонагревателя

Типичный электрический водонагреватель имеет два термостата: верхний термостат водонагревателя и нижний термостат. Верхний – это основной термостат, подключенный к выключателю верхнего предела, обеспечивающий, чтобы давление воды оставалось в безопасных пределах и не перегревалось. В зависимости от того, какой термостат водонагревателя неисправен, вы можете наблюдать различные симптомы, указывающие на возникшую проблему:

• Нет горячей воды — Скорее всего это указывает на проблему с верхним термостатом.
• Недостаточно горячей воды — Вероятно, это указывает на проблему с верхним термостатом.
• Медленное восстановление горячей воды — Это еще одна проблема, которая может возникнуть при неисправности нижнего термостата.
• Вода слишком горячая — Слишком горячая вода может возникнуть, если один из термостатов (или оба) установлены на слишком высокое значение или неправильно откалиброваны.
• Верхний концевой выключатель продолжает срабатывать – Если красная кнопка сброса на вашем водонагревателе продолжает выскакивать и требует сброса, ваш верхний термостат может выйти из строя. Это позволит вашему водонагревателю продолжать нагревать воду до опасного уровня, что приведет к срабатыванию выключателя верхнего предела.

Если вы заметили какой-либо из этих признаков и у вас есть мультиметр, проверьте термостаты нагревательного колодца вашего водонагревателя, чтобы убедиться, что проблема не в них.

Как проверить термостат электрического водонагревателя

Вам понадобится отвертка с плоской головкой и мультиметр, чтобы проверить термостаты водонагревателя вашего устройства. Имея под рукой эти инструменты, выполните следующие действия:

1. Выключение питания — Выключите выключатель водонагревателя на электрической панели.
2. Снимите панели – С помощью плоской отвертки снимите верхнюю и нижнюю панели доступа к термостату. Слой изоляции должен покрывать термостаты, поэтому отогните его в сторону и временно закрепите лентой.
3. Проверка верхнего термостата №1 – С помощью отвертки установите верхний термостат на максимальную температуру. Настройте мультиметр на RX1. Поместите метровый щуп на нижнюю левую клемму. Поместите другой измерительный щуп на винт клеммы № 1 чуть выше клеммы № 2. Вы должны получить показание 0. Термостат неисправен, если вы вообще не получаете показания.
4. Тест верхнего термостата #2 – Установите температуру верхнего термостата на самое низкое значение. Вы должны услышать, как он выключается. Поместите один щуп на клемму №1. Поместите другой щуп на нижний правый клеммный винт (#4). Вы должны получить показание 0. Термостат неисправен, если вы вообще не получаете показания.
5. Тест нижнего термостата – Нижний термостат проще, так как он имеет только две клеммы. Во-первых, используйте отвертку, чтобы поднять температуру. (Верхний термостат должен быть отключен, что должно быть достигнуто в шаге № 4.) Поместите измерительный щуп на каждый из клеммных винтов. Вы должны получить показание 0. Термостат неисправен, если вы вообще не получаете показания.

Когда вы закончите, отрегулируйте температуру термостата до нормальной, замените изоляцию и снова прикрутите панели.

Эксперт по ремонту водонагревателя в Далласе

При решении проблем с температурой воды, вызванных неисправными термостатами в вашем электрическом водонагревателе, крайне важно полагаться на проверенную сантехнику для надежного ремонта или замены. Для жителей Далласа Frymire Home Services — лучший выбор. Наша команда опытных сантехников обладает знаниями и навыками для быстрого выявления и устранения любых проблем с термостатами вашего водонагревателя. Мы понимаем неудобства и дискомфорт, которые могут возникнуть из-за неисправного термостата, поэтому мы отдаем приоритет быстрому и эффективному обслуживанию, чтобы восстановить ваш водонагреватель до оптимального состояния.

Обладая более чем 65-летним опытом работы в сфере сантехники, компания Frymire Home Services отточила свои знания в области электрических водонагревателей и их компонентов. Наши специализированные сантехники проведут тщательный осмотр вашего водонагревателя, сосредоточив внимание на термостатах, чтобы определить основную причину проблемы. Если виноват неисправный термостат, мы оперативно заменим его качественной и надежной альтернативой. Наше внимание к деталям гарантирует, что новый термостат будет точно откалиброван для поддержания желаемой температуры воды в вашем доме.

Главными приоритетами Frymire Home Services являются исключительное обслуживание клиентов и долгосрочные решения. Мы заработали репутацию за качество изготовления и надежные результаты, обслуживая многочисленных довольных клиентов в Далласе на протяжении многих лет. Не позволяйте неисправному термостату нарушить ваш комфорт и удобство. Свяжитесь с Frymire Home Services сегодня, и пусть наши опытные сантехники восстановят надлежащее функционирование вашего электрического водонагревателя, обеспечив вам и вашей семье постоянную температуру воды и душевное спокойствие.

Для ремонта водонагревателя или установки нового термостата в Далласе обратитесь к квалифицированным сантехникам из Frymire Home Services. Позвоните нам сегодня по телефону 469-346-4999 или свяжитесь с нами онлайн !

Поиск

Популярные сообщения

15 мая 2023 г.

27 октября 2022 г.

28 октября 2021 г.

15 августа 2021 г.

Архивы

Архивы Выбрать месяц Май 2023 Октябрь 2022 Октябрь 2021 Август 2021 Июль 2021 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Январь 2021 Ноябрь 2020 Октябрь 2020 Сентябрь 2020 Август 2020 Май 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 декабрь 2019 г.Ноябрь 2019 Октябрь 2019 Сентябрь 2019 Август 2019 Июль 2019 Июнь 2019 Май 2019 Апрель 2019 Март 2019 Февраль 2019 Январь 2019 Декабрь 2018 Ноябрь 2018 Октябрь 2018 Сентябрь 2018 Август 2018 Июль 2018 Июнь 2018 Май 2018 Апрель 2018 Март 2018 Февраль 2018 Январь 2018 Декабрь 2017 Ноябрь 2017 Октябрь 2017 г.

Как проверить термостат электрического водонагревателя | Проверка элемента электрического водонагревателя

Несмотря на то, что в этом блоге по ремонту своими руками есть статьи, посвященные выявлению причин, по которым газовый водонагреватель не нагревается, и правильному способу вентилирования газового водонагревателя, мы не тратили много времени на то, как отремонтировать

электрический водонагреватель. На этой неделе мы позаботимся об этом! Узнайте, как проверить термостат электрического водонагревателя сегодня.

Термостат электрического водонагревателя Поиск и устранение неисправностей

Начнем с того, как электрические водонагреватели нагревают воду. Затем мы покажем вам шаг за шагом, как протестировать важнейший компонент, который определяет, насколько успешным будет этот процесс нагрева.

Как электрический водонагреватель нагревает воду

В большинстве электрических водонагревателей для нагрева воды в баке используется два нагревательных элемента. Когда термостаты электрического водонагревателя, установленные в баке, обнаруживают, что температура воды упала ниже заданного значения, нагревательные элементы включаются, а затем снова отключаются после того, как температура воды возвращается к назначенному значению. Более низкие настройки температуры заставят элементы включаться реже, тогда как более высокие настройки потребуют более частого включения элементов. В то время как самая высокая доступная настройка температуры на электрических водонагревателях обычно составляет 150 ° по Фаренгейту (66 ° по Цельсию), большинство производителей, включая Rheem, A.O. Smith, Bradford White, Bryant, Carrier, Coleman, Honeywell и Lennox рекомендуют устанавливать температуру воды не выше 120° по Фаренгейту (49° Цельсия).

Общие сведения о нагревательных элементах электрических водонагревателей

В большинстве электрических водонагревателей используется переменный ток напряжением 240 В для питания как верхнего нагревательного элемента, расположенного ближе к середине бака, так и нижнего нагревательного элемента, расположенного ближе к дну бака. Каждый элемент управляется собственным термостатом. Термостаты поддерживают температуру воды внутри бака, размыкая и замыкая контакты, которые позволяют напряжению поступать на нагревательные элементы. Элементы рассчитаны на цикл по одному, и, как отмечалось выше, частота этих циклов определяется тем, сколько тепла необходимо.

Что делать, если водонагреватель не греет?

Если ваш электрический водонагреватель не нагревает воду, вы должны сначала определить, не перегорел ли плавкий предохранитель или не сработал автоматический выключатель. Если вы убедились, что водонагреватель получает достаточное напряжение, отключите питание водонагревателя и проверьте, не сработала ли кнопка сброса на термостате верхнего предела устройства. Эта кнопка сработает, если вода в баке перегрелась. Это может быть вызвано замыканием контактов термостата, нарушением калибровки термостата или коротким замыканием нагревательного элемента. Если кнопка сброса сработала, вы должны нажать кнопку и восстановить питание водонагревателя, чтобы посмотреть, решит ли это проблему.

Использование мультиметра для проверки элемента электрического водонагревателя

Водонагреватель по-прежнему не нагревает воду или кнопка сброса продолжает срабатывать? Затем ваш следующий шаг — использовать мультиметр для проверки каждого элемента и сопровождающего его термостата на «непрерывность» — непрерывный электрический путь, присутствующий в компонентах, — или определить, не произошло ли короткое замыкание в одном из элементов. Если в элементе или термостате отсутствует электрическая непрерывность или в элементе произошло короткое замыкание, деталь неисправна и ее необходимо заменить.

Как проверить нагревательный элемент электрического водонагревателя

Проверка нагревательного элемента довольно проста. Отключите питание блока , снимите соответствующую панель доступа, отсоедините силовые провода от элемента, затем прикоснитесь одним из выводов счетчика к одному из выводов элемента, а другим – ко второму выводу. Дисплей измерителя должен показывать сопротивление от 10 до 30 Ом, если элемент имеет электрическую целостность. Чтобы определить, произошло ли короткое замыкание элемента, прикоснитесь одним метрическим проводом к клемме элемента, а вторым проводом — к гайке элемента или к самому резервуару. Если на дисплее измерительного прибора отображается сопротивление в омах, элемент закоротил. Тестирование термостата электрического водонагревателя немного сложнее.

Как проверить термостат электрического водонагревателя

Как и при проверке нагревательного элемента, первым шагом будет отключение питания водонагревателя. Теперь вот как вы должны проверить оба термостата устройства:

• Снимите верхнюю панель доступа.
• Уберите всю изоляцию, затем снимите защитную крышку.
• Нажмите кнопку сброса верхнего термостата, чтобы при необходимости сбросить его.
• Запомните расположение проводов питания, подключенных к термостату, затем отсоедините провода, чтобы изолировать термостат от цепи.
• С помощью мультиметра прикоснитесь одним проводом к левой клемме на части сброса термостата, а вторым проводом к другой левой клемме.
• На дисплее измерительного прибора должно отображаться сопротивление, близкое к нулю, если термостат имеет надлежащую электрическую целостность.
• Повторите проверку клемм правого термостата водонагревателя.
• Далее следует проверить нижнюю часть термостата электрического водонагревателя. Прикоснитесь одним проводом метра к общей клемме, а вторым проводом к верхнему контакту нагревательного элемента.
• Если температура воды ниже установленного значения, на дисплее счетчика должно отображаться сопротивление, близкое к нулю.
• Подсоедините второй провод к нижней клемме нагревательного элемента, и на дисплее счетчика должно отобразиться отсутствие непрерывности.
• Если температура воды на выше заданной настройки, будет верно обратное: нижний вывод нагревательного элемента должен показывать непрерывность, а верхний вывод элемента — нет.
• Для проверки нижнего термостата водонагревателя снимите нижнюю панель доступа, уберите изоляцию и снимите защитную крышку.
• Отсоедините провода питания, чтобы изолировать термостат.
• Прикоснитесь одним проводом счетчика к одной из клемм, а вторым – к другой клемме.
• Если температура воды ниже установленного значения, на дисплее счетчика должно отображаться сопротивление, близкое к нулю.
• Если температура воды на выше заданного значения, на дисплее счетчика не должно быть непрерывности.
• Противоположные показания означают, что термостат неисправен и его необходимо заменить.
• После завершения тестирования снова подключите провода питания к соответствующим клеммам, установите на место защитные крышки, выровняйте изоляцию и установите на место верхнюю и нижнюю панели доступа.
• Восстановить питание электрического водонагревателя.

Найдите нужную деталь для поддержания горячей воды в Ремонтной клинике и проверьте термостат вашего электрического водонагревателя

Выявил ли ваш поиск и устранение неисправностей термостата электрического водонагревателя неисправный термостат или нагревательный элемент? Затем вам нужно найти правильный термостат или элемент, который соответствует вашему водонагревателю. Веб-сайт Repair Clinic.com уже сопоставил все данные, чтобы упростить эту часть процесса ремонта.
