Плоские радиаторы отопления: тонкие батареи, виды, преимущества

Содержание:

Богатый ассортимент отопительных радиаторов иногда ставит в тупик рядового покупателя, которому в такой ситуации тяжело определиться с выбором. Одним из наиболее популярных вариантов выступают плоские радиаторы, чему способствует оптимальное соотношение цены и качества.

Что это такое

В первую очередь стоит ознакомиться с положительными характеристиками плоских батарей:

Благодаря плоской форме прибора экономится полезное пространство в доме.
Небольшая толщина батареи позволяет применять более тонкие подоконники, что используется в отдельных интерьерных стилях.
Чем меньше площадь поверхности, тем меньше на ней собирается пыли и грязи.
Плоская форма существенно упрощает чистку радиатора от загрязнений. Аналогичная процедура на секционной батарее занимает куда больше времени.
Внешне прибор отличатся привлекательностью и оригинальностью, напоминая красивую белую панель. Это дает возможность отказаться от дополнительных декоративных экранов.

Также важно выяснить, насколько хорошо плоский однорядный радиатор отопления обогревает окружающее пространство. Как известно, площадь обогревающей поверхности напрямую влияет на КПД прибора. Первое впечатление от внешнего осмотра: за счет сокращения площади радиатора уменьшается и его теплоотдача. Однако это совсем не так: в конструкции используются некоторые хитрости, позволяющие прибору занять лидирующие позиции на рынке.

Во-первых, следует обратить внимание на глубину тонких радиаторов отопления. Прописанных норм по этому критерию нет: упор здесь делается на визуальную оценку. Точкой отсчета обычно выступает чугунная батарея стандартного типа. Толщина плоского панельного радиатора уступает ей почти в два раза.

Стальные плоские радиаторы отопления

Изучение всех существующих на рынке моделей отопительных приборов наталкивает на такой вывод: стандартам панельных радиаторов соответствует только стальной плоский радиатор отопления. Поэтому именно он заслуживает более пристального рассмотрения. Благодаря применению специальной технологии изготовления изделиям данного типа сообщается небольшая толщина и стильные внешние данные.

Особенности плоских батарей отопления:

Для изготовления используется штампованный стальной лист.
В качестве основания выступает цельный лист с хорошим уровнем углубления.
Небольшая площадь поверхности приводит к снижению теплоотдачи батареи.
Увеличить теплоотдачу позволяет использование не секционной, а плоской сплошной конструкции прибора.

Как следует из двух предыдущих пунктов, для нагрева помещения требуется меньшее количество теплоносителя и энергии.

Для тех пользователей, которые нуждаются в повышенной теплоотдаче, предоставляется дополнительные элементы в виде конвекционных ребер. Для их установки применяется точечная сварка по всей площади батареи. Чаще всего этим ребрам сообщается трапециевидная форма.

Разновидности панельных тонких батарей

Все производители применяют идентичную классификацию тонких плоских радиаторов отопления.

Речь идет о пяти типах обогревающих приборов:

Тип 10. Самая проста панель (штампованная), без всяких декоративных излишеств. Ее относят к популярным изделиям из серии «максимально плоские панельные радиаторы для отопления»: глубина этой конструкции ― 46 мм. Наибольшей популярностью из этой линейки продукции пользуется модель «Керми».

Тип 11. Для приборов этой разновидности характерно наличие одного слоя конвекционных ребер. Глубину изделия увеличили до 59 мм.
Тип 12. Эту конструкцию несколько усложнили, разделив две плоские панели системой оребрения. Толщина прибора составляет 64 мм.
Тип 22. Здесь применяется еще более сложная схема: кроме двух панелей, присутствуют две системы оребрения, расположенные между плоскостями. Глубина такой батареи ― 102 мм.
Тип 33. Наиболее сложная модель, в состав которой входит три плоскости. Первая пара панелей разделена сразу двумя ребристыми секциями. Еще одну секцию устанавливают между второй и третьей панелью. Из-за повышенной сложности увеличивается и глубина прибора: она достигает 157 мм.

Важно знать, что термин «плоский радиатор водяного отопления» не применяется для обозначения последних двух моделей. Отдельные производители допускают изменение толщины в обе стороны в пределах 10 мм. На всех модификациях панельных обогревателей (кроме 10-го типа) используется защитная верхняя решетка и боковые стеночки. Таким образом повышается декоративность изделия (это сказывается на его цене).

Полезные советы

Занимаясь покупкой и установкой тонкого радиатора самостоятельно, рекомендуется принять во внимание следующие советы от специалистов:

Сделав выбор в сторону плоского стального радиатора, лучше не начинать рискованное предприятие по его самостоятельной установке. Оправданием не служит даже наличие подробной инструкции по монтажу. Систему отопления относят к сложным инженерным сооружением, организацией которых должны заниматься специалисты.

Так как панельные батареи для отопления не могут похвалиться большой площадью, их не рекомендуется делать частью систем с естественной циркуляцией теплоносителя. Лучше всего применять такие приборы в контурах с принудительной циркуляцией, где имеется насосное оборудование.
Если применяется принудительная система циркуляции воды, она должна быть только закрытой. Для этого потребуется монтаж расширительной мембранной емкости.
Часто опорожнять систему не следует. Заливание нового теплоносителя обязательно сопровождается попаданием в систему воздуха. Его присутствие оказывает негативное воздействие на стальные элементы. Хотя производителями и предпринимаются определенные профилактические меры, подвергать систему риску нежелательно.
Нежелательно оснащать панельными плоскими батареями очень влажные помещения.

Это приводит к тому, что металлические поверхности рано или поздно начинают ржаветь.
Любая ребристая прослойка на радиаторе становится местом скопления пыли и грязи, почистить которую довольно сложно. Убрать подобные загрязнения получается только с помощью мощного пылесоса.

Заключение

Как видно из описания, панельные обогревательные приборы очень удобны и практичны, и могут использовать практически в любом отопительном контуре. Особенно ценится их компактность и внешняя привлекательность, что дает возможность без проблем вписать радиаторы в современные интерьерные стили. В каждом конкретном случае желательно вооружиться рекомендациями специалиста по сантехнике (вердикт выносится только по месту монтажа системы). Чаще всего тонкие батареи отопления используются для комплектации автономных отопительных контуров в частных домах и коттеджах.

Радиаторы отопления плоские тонкие – Стройпортал Biokamin-Doma.ru

Какие бывают плоские радиаторы отопления – разновидности тонких батарей

Что это такое

В первую очередь стоит ознакомиться с положительными характеристиками плоских батарей:

Благодаря плоской форме прибора экономится полезное пространство в доме.
Небольшая толщина батареи позволяет применять более тонкие подоконники, что используется в отдельных интерьерных стилях.

Чем меньше площадь поверхности, тем меньше на ней собирается пыли и грязи.
Плоская форма существенно упрощает чистку радиатора от загрязнений. Аналогичная процедура на секционной батарее занимает куда больше времени.
Внешне прибор отличатся привлекательностью и оригинальностью, напоминая красивую белую панель. Это дает возможность отказаться от дополнительных декоративных экранов.

Во-первых, следует обратить внимание на глубину тонких радиаторов отопления. Прописанных норм по этому критерию нет: упор здесь делается на визуальную оценку. Точкой отсчета обычно выступает чугунная батарея стандартного типа. Толщина плоского панельного радиатора уступает ей почти в два раза.

Стальные плоские радиаторы отопления

Особенности плоских батарей отопления:

Для изготовления используется штампованный стальной лист.
В качестве основания выступает цельный лист с хорошим уровнем углубления.
Небольшая площадь поверхности приводит к снижению теплоотдачи батареи.
Увеличить теплоотдачу позволяет использование не секционной, а плоской сплошной конструкции прибора.
Как следует из двух предыдущих пунктов, для нагрева помещения требуется меньшее количество теплоносителя и энергии.

Разновидности панельных тонких батарей

Все производители применяют идентичную классификацию тонких плоских радиаторов отопления.

Речь идет о пяти типах обогревающих приборов:

Тип 10. Самая проста панель (штампованная), без всяких декоративных излишеств. Ее относят к популярным изделиям из серии «максимально плоские панельные радиаторы для отопления»: глубина этой конструкции ― 46 мм. Наибольшей популярностью из этой линейки продукции пользуется модель «Керми».
Тип 11. Для приборов этой разновидности характерно наличие одного слоя конвекционных ребер. Глубину изделия увеличили до 59 мм.
Тип 12. Эту конструкцию несколько усложнили, разделив две плоские панели системой оребрения. Толщина прибора составляет 64 мм.
Тип 22. Здесь применяется еще более сложная схема: кроме двух панелей, присутствуют две системы оребрения, расположенные между плоскостями. Глубина такой батареи ― 102 мм.
Тип 33. Наиболее сложная модель, в состав которой входит три плоскости. Первая пара панелей разделена сразу двумя ребристыми секциями. Еще одну секцию устанавливают между второй и третьей панелью. Из-за повышенной сложности увеличивается и глубина прибора: она достигает 157 мм.

Важно знать, что термин «плоский радиатор водяного отопления» не применяется для обозначения последних двух моделей. Отдельные производители допускают изменение толщины в обе стороны в пределах 10 мм. На всех модификациях панельных обогревателей (кроме 10-го типа) используется защитная верхняя решетка и боковые стеночки. Таким образом повышается декоративность изделия (это сказывается на его цене).

Полезные советы

Сделав выбор в сторону плоского стального радиатора, лучше не начинать рискованное предприятие по его самостоятельной установке. Оправданием не служит даже наличие подробной инструкции по монтажу. Систему отопления относят к сложным инженерным сооружением, организацией которых должны заниматься специалисты.
Так как панельные батареи для отопления не могут похвалиться большой площадью, их не рекомендуется делать частью систем с естественной циркуляцией теплоносителя. Лучше всего применять такие приборы в контурах с принудительной циркуляцией, где имеется насосное оборудование.
Если применяется принудительная система циркуляции воды, она должна быть только закрытой. Для этого потребуется монтаж расширительной мембранной емкости.
Часто опорожнять систему не следует. Заливание нового теплоносителя обязательно сопровождается попаданием в систему воздуха. Его присутствие оказывает негативное воздействие на стальные элементы. Хотя производителями и предпринимаются определенные профилактические меры, подвергать систему риску нежелательно.
Нежелательно оснащать панельными плоскими батареями очень влажные помещения. Это приводит к тому, что металлические поверхности рано или поздно начинают ржаветь.
Любая ребристая прослойка на радиаторе становится местом скопления пыли и грязи, почистить которую довольно сложно. Убрать подобные загрязнения получается только с помощью мощного пылесоса.

Заключение

Компактные и удобные в применении плоские батареи отопления

Плоские батареи отопления составляют обособленную категорию радиаторов, их глубина в 2 раза меньше параметров привычных чугунных моделей. Компактные габариты способствуют снижению интенсивности накопления пыли, такое оборудование можно использовать в тандеме с более узкими подоконниками.

Устройство и принцип работы плоских батарей

Для изготовления стальных плоских радиаторов отопления используются соединенные друг с другом штампованные металлические листы. Высокотехнологичная сварка способствует образованию надежных, прочных стыков.

Две соединенные плоскости-панели проявляют высокую степень теплоотдачи, в них образуется небольшая внутренняя полость, по которой циркулирует теплоноситель. Чтобы как можно рациональнее использовать оборудование, нужно придерживаться рекомендованного температурного режима. Для оптимизации расхода топлива к плоскостям были добавлены ребра, в результате образовался новый класс техники – конвекционные оребренные батареи. Дополнительные элементы крепятся к поверхности с помощью точечной сварки, в сечении оборудование имеет форму трапеции.

Плоские батареи в верхней части оснащены перфорацией – это зоны выхода нагретого воздуха. В кожух заключены металлические трубы, имеющие радиаторные пластины. Рабочая жидкость, циркулируя по трубкам, высвобождает часть нагретого воздуха, путь потоков проходит и через верхнюю зону с металлической перфорацией. В процессе нагревания лицевой части высвобождается еще немного тепловой энергии.

Классификация типов

Главным критерием разделения на виды является типоразмер, его указывают на маркировке изделия:

тип 10. Стандартные панельные модели, не имеющие дополнительных опций, они простые, имеют минимальную глубину – 46 мм;
тип 11. Немного толще предыдущего варианта за счет того, что на одну сторону были добавлены конвекционные ребра. Здесь глубина составляет 59 мм;
тип 12. Сложное изделие, образованное двумя панелями и оребрением между ними, толщина прибора – 64 мм;
тип 22. Две панели, оснащенные двумя системами оребрения, глубина составляет 102 мм;
тип 33. Самые толстые панели в 157 мм, это три панели с тремя частями оребрения.

Плоские батареи отопления, тип 33

Секционные и панельные масляные обогреватели могут быть напольными и настенными, здесь в качестве теплоносителя используется минеральное масло. Жидкость остывает дольше, чем вода, что усиливает эксплуатационные преимущества модели. Плоские радиаторы масляного типа обладают следующими достоинствами:

простой монтаж, который можно выполнить своими силами;
малый собственный вес, расширяющий возможности применения на любых стенах;
лояльные расценки и широкий ассортимент технических решений, габаритов;
низкотемпературный режим использования, исключающий ожоги;
устройство не сушит воздух, обеспечивает здоровый микроклимат;
умеренное энергопотребление.

В настенных плоских конвекторах внутри присутствует нагревательный элемент, он направляет тепловую энергию к металлическим пластинам. Нагретый воздух попадает в помещение через щели, предусмотренные в верхнем сегменте кожуха. Принцип конвекции воздушных потоков обеспечивает быстрое и равномерное прогревание помещения. Такие универсальные приборы часто используют в загородных коттеджах с круглогодичным проживанием.

Подключение батареи может быть боковым и нижним: буква «К» на маркировке для первого варианта, «Кv» – для второго.

Плюсы и минусы

Плоские радиаторы обладают преимуществами:

современный дизайн, привлекательное исполнение. Техника способна дополнить большинство интерьерных направлений, если хочется замаскировать устройство, можно воспользоваться специальным декоративным экраном;
приборы не нуждаются в специфическом уходе, достаточно время от времени вытирать их влажной тряпкой;
радиаторы поставляют в такой комплектации, чтобы не возникало необходимости в дополнительных тратах;
технические характеристики способствуют экономии теплоносителя;
компактное устройство можно спрятать в нише или проеме;
возможность монтажа своими руками;
батареи качественно обогревают помещение.

Плоские батареи отопления имеют современный дизайн

необходимость в точном соблюдении рекомендованных производителем условий эксплуатации, уязвимость стальных моделей перед коррозией;
неустойчивость к гидроударам. Чтобы обеспечить безопасное использование, нужно внедрить в систему редуктор давления либо его аналог.

Еще один существенный минус – относительная хрупкость техники, поэтому важно организовать аккуратную транспортировку изделий.

Критерии выбора

Плоские стальные радиаторы отопления не ставят в системы с естественной циркуляцией теплоносителя, так как здесь нужно большое количество рабочей жидкости. Такие батареи хорошо проявляют себя в схемах с принудительной циркуляцией, но здесь необходимо правильно рассчитать объем расширительного бака и производительность циркуляционного насоса.

Подключение радиаторов может быть право- либо левосторонним, первое решение характерно для однопанельных вариаций, в то время как двухпанельные универсальны. Если выбирать по цене, изделие с нижним подключением обойдется дороже, чем линейка с верхним. Лояльной стоимостью обладают белые приборы, за цветные просят больше. Реже плоские батареи подключают седельным способом: к нижнему патрубку фиксируют подающую трубу, труба с обраткой подключается к нижнему патрубку с другой стороны. Теплоотдача такой методики на 10% ниже классических вариаций.

При выборе модели необходимо учитывать высоту и тепловую мощность. Низкие радиаторы актуальны для характерной высоты подоконника (когда нет возможности установить более высокую технику). Чем ниже отопительный прибор, тем равномернее распределяется тепло, создается плотная завеса.

Однотрубная разводка позволяет снизить монтажные расходы, но здесь обязательно нужно обустроить байпасную линию. Запорный клапан станет барьером для теплоносителя, он необходим для обеспечения рациональной отдачи устройства. При однотрубной схеме наиболее выгодным является диагональное подключение, когда теплоноситель подводят слева сверху, а отвод организуют справа снизу.

Ширину радиатора подбирают так, чтобы он на 50-75% покрывал аналогичный параметр оконного проема. Узкие модели не способны создать плотную тепловую завесу.

Особенности эксплуатации

При использовании техники нужно придерживаться ограничений:

температура теплоносителя не должна превышать 110-120°С;
рекомендуемое рабочее давление в зависимости от модели варьируется в пределах 4,5-10 Мпа;
малый объем используемой рабочей жидкости подразумевает принудительную циркуляцию;
максимально допустимая кислотность воды – 8,5 РН;
стальные изделия не рекомендуется устанавливать во влажных помещениях.

Температура в плоских батареях отопления не должна превышать 110-120°С

Плоские батареи не предназначены для установки в квартирах, подключенных к централизованному отоплению. Специалисты не советуют часто заменять теплоноситель, чтобы предотвратить попадание кислорода в полости радиатора. Оптимальные условия для применения продукции – закрытая система с циркуляционным насосом и расширительным бачком мембранного типа (последний защищает оборудование от гидроудара).

Производители плоских батарей отопления

На отечественном рынке представлена преимущественно зарубежная продукция – изделия компаний Kermi, Zehnder и Buderus.

Kermi

Плоские модели здесь предлагаются в двух вариациях – с гладкой (серия Plan) либо рифленой (серия Profil) фронтальной поверхностью, в два слоя окрашенной катафорезным способом. Боковые и верхние решетки можно снять, чтобы очистить изделия от пыли. Немецкие модели выпускаются в следующих разновидностях:

вентильные модификации ThermX2. В зависимости от мощности внедряются разные виды регулирующей арматуры;
плоские небольшие батареи ThermX2 Kompakt универсальны, их преимущественно эксплуатируют в условиях низких температур;
гигиеническая линейка Kompakt Hygiene имеет двойной лаковое покрытие, она распространена в больницах, так как за счет защитного слоя и простого исполнения позволяется использовать дезинфицирующие растворы.

Батареи отопления Kermi

Продукция реализуется в высоком ценовом сегменте, проявляет эффективную теплоотдачу.

Zehnder

Производитель из Германии помимо классических вариаций предлагает линейки с нестандартными размерами, формой, исходными материалами. Распространены модели с принтованными зеркалами, декорированной под дерево и камень лицевой панелью, картинами. Предлагаются вертикальные и горизонтальные приборы с угловым и радиусным исполнением.

Серия Plano имеет сдержанный дизайн, в батареи встроены конвективные ламели. Nova Mirror – ультрамодные плоские изделия с небольшой глубиной и встроенным зеркалом, оптимальны для узких помещений.

Buderus

Одна из специализаций концерна – производство плоских стальных радиаторов с нижним (серия Logatrend VK-Profil) и боковым подключением (Logatrend K-Profil). Модели привлекают высоким КПД, непревзойденным качеством сварных швов. Комплектация включает вентили, предназначенные для 1- и 2-трубных систем. Гарантия производителя – от 5 лет.

Если сравнивать ценовые диапазоны продукции трех компаний, наиболее доступны плоские радиаторы Buderus, в то время как верхний предел наблюдается у серии Plano бренда Zehnder.

Тонкие радиаторы отопления

Радиатор панельный Лемакс Радиатор стальной панельный L.

Стальной панельный радиатор Rommer Compact 21x500x700

Биметаллический радиатор Rifar Base 500 6 секц.

Стальной панельный радиатор Rommer Ventil 22x300x2000

Радиатор секционный RIFAR Радиатор биметаллический Base.

Алюминиевый радиатор Rommer Optima 500 10 секций

Радиатор биметаллический Rommer Optima BM 500 x10

Дизайн-радиатор Varmann «Mercury», диаметр 900 мм. изго.

Стальной панельный радиатор Purmo Compact C11- 500-500.

Радиатор секционный RIFAR Радиатор алюминиевый Alum 500.

Радиатор чугунный Konner Модерн, 7 секций

Радиатор панельный сталь Buderus Logatrend K-Profil 22.

Радиатор биметаллический Rifar Base 500 4 секции

Стальной панельный радиатор Rommer Compact 22x300x3000

радиатор биметаллический rifar base 4 сек

Дизайн-радиатор Varmann «Abstract» 600х1410 мм изготавл.

Радиатор биметаллический Rommer Optima BM, 6 секций, 50.

Стальной панельный радиатор Stelrad Accord 10-300-500 м.

Радиатор стальной Arbonia 2180/08 N12 3/4 2-трубчатый

Радиатор алюминиевый Halsen, 6 секций, 500/80

Чугунные радиаторы «Луганск» (500 4 секции (п.

Дизайн-радиатор Varmann «Mercury», диаметр 900 мм изгот.

Радиатор трубчатый сталь Irsap Tesi3 1800 с нижней подв.

Чугунные радиаторы «Луганск» (500 4 секции (п.

Стальной панельный радиатор Stelrad Accord 10-300-500 м.

Радиатор биметаллический Rommer Optima bm 500/78 6 секц.

Радиатор биметалл Royal Thermo BiLiner 500 — 4 секц.

Радиатор биметаллический Rifar Alp 500 10 секций

Водяной радиатор отопления RIFAR Monolit 350 х 6 сек

Мини-алюминиевый радиатор M6

Радиатор отопления биметаллические Rifar Base 500 6 сек.

Радиатор чугунный Konner Модерн, 7 секций

Радиатор панельный сталь ELSEN ERK 11 500 400

Радиатор биметаллический Rifar Base 500 6 секций

Биметаллический радиатор Rifar Base 500 4 секц.

Радиатор биметалл Royal Thermo PianoForte 500/Noir Sabl.

Радиатор биметаллический Rommer Optima BM, 6 секций, 50.

Радиатор отопления Arbonia BANK-RADIATOR 4F6180 6-и тру.

Радиатор стальной панельный Lemax Valve Compact тип 22.

Радиатор отопления Arbonia BANK-RADIATOR 4F5300 5-и тру.

Радиатор биметаллический Oasis, 6 секций, 350/80

Дизайн-радиатор Varmann Abstract 600х1410 мм изготавлив.

Радиатор секционный биметаллический Rifar Alp 500

Радиатор отопления Royal Thermo PianoForte 500 x6 секци.

Радиатор биметаллический Rommer Optima BM, 12 секций, 5.

Радиатор биметаллический Oasis, 10 секций, 350/80

Радиатор секционный биметаллический Rifar Monolit 500 x.

Радиатор биметаллический 500 12 секций

Радиатор панельный сталь Buderus Logatrend VK-Profil 10.

Водяной радиатор отопления RIFAR Monolit 500 х 4 сек

Биметаллический радиатор RIFAR B-500 6 секций

Радиатор биметаллический 500 х 80 6 секции Oasis

Радиатор отопления Arbonia BANK-RADIATOR 7F5180 5-и тру.

Чугунный радиатор Viadrus KALOR 500/110 1 секция

Радиатор биметалл Royal Thermo PianoForte 500/Bianco Tr.

Радиатор отопления Royal Thermo PianoForte 500 x6 секци.

Радиатор биметаллический Konner, 10 секций, 350/80

Радиатор биметаллический Rommer Optima BM, 8 секций, 50.

Радиатор биметаллический Halsen (BS), 12 секций, 500/80

Радиатор панельный сталь ELSEN ERK 22 300

Стальной панельный радиатор Stelrad Accord 10-300-600 м.

Панельный стальной радиатор отопления PURMO COMPACT (С).

Радиатор биметаллический Rifar ALP, 10 секции, 500/75

Радиатор панельный сталь Buderus Logatrend K-Profil 11.

Радиатор панельный сталь Prado Universal 22 500

Биметаллический радиатор RIFAR ALP-500 8 секций

Радиатор алюминиевый Konner Lux, 8 секций, 500/100

Радиатор биметалл Royal Thermo BiLiner 500 Noir Sable -.

Радиатор биметаллический Rifar Base 500 12 секций

Радиатор Royal Thermo PianoForte Bianco Traffico 500 x6.

Радиатор отопления биметаллический Rifar BASE 500 6 сек.

Радиатор отопления ROYAL Thermo биметаллический BiLiner.

Радиатор алюминиевый Royal Thermo Revolution 500 — 10 с.

Радиатор панельный сталь Axis Classic 11 500

Алюминиевый радиатор Rommer Optima 500 12 секций

Радиатор биметаллический Rifar ALP, 10 секции, 500/75

Плоские батареи отопления

Плоские батареи отопления – это радиаторы, которые намного меньше по весу, чем изделия из чугуна. Такие батареи обладают необычным корпусом. Делаются они из стали, а для того чтобы термическая мощность была выше, применяются специальные ребра внутри. Использование в конструкции батарей специальной арматуры позволяет сделать незаметными те места, которые соединяются с трубами системы отопления.

Конструкция

Плоские радиаторы отопления состоят из двух пластин, выполненных методом штамповки и сваренных между собой. Между такими пластинами есть пространство (канал) – именно здесь будет циркулировать теплоноситель. Чтобы соединить батареи с отопительной системой, есть специальные патрубки. С помощью определенных видов соединений можно сформировать плоские тонкие радиаторы отопления из двух-трех пластин.

На каждой пластине могут быть конвекционные ребра – именно благодаря таким ребрам увеличивается показатель тепловой отдачи.

Именно поэтому мощность прибора, который имеет ребра, будет больше практически на 60%. Но пыли на таких изделиях будет также больше, поэтому их ставят в помещениях, которые имеют высокие санитарные требования.

Чтобы правильно классифицировать пластинчатые радиаторы отопления, применяются специальные обозначения цифрами, которые являются едиными для большинства производителей таких изделий. Первая цифра – это количество пластин, вторая – количество пластин, которые имеют конвекционные ребра:

10 – одна пластина без конвекционных ребер.
11 – одна пластина с конвекционными ребрами.
21 – две пластины, одна из них имеет конвекционные ребра.
33 – три пластины и каждая имеет конвекционные ребра.

Тонкие радиаторы отопления, которые представлены выше, также дополнительно снабжают боковыми корпусами с решетками наверху. Обычно они имеют белый цвет.

Если говорить о стандартном комплекте поставки, то в него входит набор крепежных элементов для кирпичных стен. Если стены у вас другие, то придется покупать отдельно все крепежи, которые требуются, чтобы поставить батареи отопления узкие.

Как правило, пластинчатые радиаторы делаются с четырьмя соединительными патрубками, именно они позволяют подключать радиаторы к системе отопления с любой стороны.

Обычно узкие радиаторы отопления подключают или прямо к стояку отопительной системы, или с использованием специальной арматуры.

Помимо этого, существуют также такие батареи, у которых есть сразу комплект для соединения с термостатическим клапаном. С помощью такого вкладыша с термостатической головкой делается регулирование скорости воды в изделии. Такой комплект подключается, как правило, с правой стороны, однако по специальному заказу производитель может создать батарею с комплектом для установки с левой стороны.

Некоторые производители имеют в ассортименте такие горизонтальные радиаторы отопления узкие, которые можно подсоединить к отопительной системе посередине – с клапанным вкладышем или без него. Если радиаторы отопления имеют интегрированный комплект, то они будут готовыми для подсоединения с отопительной системой снизу, когда трубы спрятаны под пол. Также применяются специальные соединительные элементы с трубами, которые прячут в стену. Такие трубопроводы не будут портить внешний вид помещения, которое отапливается.

Когда вы выбираете способ подсоединения радиаторов отопления, то следует учитывать тип системы, дизайн интерьера помещения, также стоимость комплекта с установки.

Для системы отопления стандартного типа, когда трубы идут на стене или в ней, то применяются пластинчатые батареи отопления с боковым подключением. Для системы с трубопроводом в полу – подключение снизу.

Устанавливаем и используем радиаторы правильно

Стальные радиаторы пластинчатого типа применяются в системах отопления, которые имеют принудительную циркуляцию теплоносителя – с насосами. Компонентные тонкие батареи отопления – в гравитационных системах.

Система водяного отопления, в которой будет использоваться пластинчатый радиатор, должна быть закрытая и иметь расширительный бак. Использовать открытые системы не рекомендуется, так как радиатор будет в таком случае служить меньше времени.

Не нужно очень часто сливать воду из системы, — ведь в свежей воде, которая будет заливаться сюда, больше кислорода. Именно кислород приводит систему к коррозионным процессам – не только радиаторы, но и другие элементы. Также специалисты не рекомендуют монтировать самые тонкие радиаторы отопления в таких помещениях, которые имеют высокий уровень влажности, к примеру, в ванных комнатах. Так, вы снизите риск возникновения коррозии.

Изделия применяются в системах водяного отопления с пластиковыми или металлическими трубами, обязательно устанавливается антидиффузный барьер, который будет защищать систему от кислорода.

Перед приобретением следует тщательно изучить характеристики системы отопления дома. Если есть современный газовый котел с защитным клапаном, то давление воды нужно не больше 2.5 – 3.0 бар.

Температура воды в системе отопления – это также немаловажный фактор, когда выбираются радиаторы. Просто заменить старые батареи новыми – это неправильное решение. Нужно будет правильным образом пересчитать все параметры, учитывая при этом проект и характеристики новых радиаторов. И лучше, если такая работа будет выполняться специалистами.

Если вы устанавливаете довольно мощные тонкие радиаторы, то температуру в помещениях можно корректировать – снижать температуру носителя тепла в отопительной системе. Если установлены батареи с малой мощностью, то в условиях сильного холода они не будут способны предоставить необходимый температурный режим.

Плоские радиаторы: типы панельных обогревателей

Содержание

Сегодня потребитель может оказаться в тупике при выборе оборудования домашнего отопления, все потому, что производители обеспечивают данный рынок огромнейшим разнообразием. Именно тогда, когда «глаза разбегаются» и появляется вопрос, а какой же из них самый лучший? В этой статье мы хотим рассмотреть плоские радиаторы отопления, как самые популярные и оптимальные в соотношении стоимости и качества.

Подобные изделия используются в большинстве для отопительных систем загородных домов

Что собой представляет плоский радиатор

Начнем описание, конечно же, с положительных качеств данного прибора:

Плоская форма позволяет значительно увеличить свободное пространство в доме.
В связи с его формой, подоконник тоже можно установить гораздо меньшей величины (если в этом существует необходимость).
Меньшая площадь для сбора пыли и грязи.
Облегчение очистки от загрязнений (по отношению к батареям с секциями).
Привлекательный и необычный внешний вид, который проще вписать в интерьер.

В интерьере батарея выглядит так – прямоугольная белая панель, которая легко сливается с другими предметами/поверхностями подобного оттенка

Следующий вопрос — насколько хорошо плоский однорядный радиатор отопления справляется с подачей тепла?

Все мы знаем, что количество тепла напрямую зависит от размеров батареи. Первый вывод, который можно сделать на основании визуального восприятия – площадь радиатора уменьшается, а значит и уменьшается теплоотдача. Но это только первый взгляд на ситуацию, существуют и некоторые хитрости, которые позволяют такому прибору лидировать на рынке.

Начнем изучать плоские тонкие радиаторы отопления с их глубины. Не существует четкого показателя, обозначающего тонкость прибора, определить его можно «на глаз». За стандарт при этом мы берем чугунную батарею отопления обычной конструкции. Плоский, или как его еще называют – панельный радиатор, будет примерно в два раза тоньше.

Всегда есть возможность спрятать «ненавистные» батареи (на фото – вариант со стеклянными панелями)

Сделав обзор всех моделей существующих на рынке отопительных приборов, делаем вывод, что под стандарты панельных радиаторов подходит лишь стальной плоский радиатор отопления, его мы и рассмотрим более подробно.

Интересно!Своей небольшой толщиной и стильным внешним видом панельный радиатор обязан специальной технологии, которая используется при его изготовлении.

Изготовляется радиатор из штампованного стального листа.
За основу берется цельный лист с хорошей площадью углубления.
Из-за небольшой площади изделия и теплоотдача будет небольшой.
За счет того, что конструкция не секционная, а плоская во всю площадь прибора, достигается большая тепловая отдача.
Два предыдущих пункта дают свой плюс – на нагрев радиатора уходит значительно меньше энергии.

Важно!Производители позаботились о тех, кому просто необходима повышенная теплоотдача, разработав дополнение для самой конструкции – систему оребрения (конвекционные ребра). Приваривают такие ребра при помощи точечного сваривания по всей площади радиатора.Основной формой таких ребер считается трапециевидная.

Типы панельных радиаторов

На всех производствах используется идентичная классификация панельных радиаторов.

Всего представлено пять разновидностей:

Тип № 10. Обыкновенная панель (штампованная) не имеющая никаких излишеств. Этот вариант является одним из самых распространенных видов категории «самый плоский панельный радиатор для отопления» — глубина данной батарее 46 миллиметров. Самая покупаемая модель этого ряда – «Керми».

«Отопительный лист» является эффективным лишь в то случае, если оконный проем не является источником потери тепла

Тип № 11. Панели этого типа имеют один слой конвекционных ребер, глубина такого радиатора вырастает до 59 миллиметров.
Тип № 12. Это усложнённая конструкция, представляющая собой две плоских панели разделенные системой оребрения. Толщина данной конструкции составляет 64 миллиметра.
Тип № 22. Это еще более сложная конструкция, представляющая собой две панели и две системы оребрения, которые располагаться между плоскостями. Глубина данного прибора составляет 102 миллиметра.

На рисунке схематично указаны различные габариты, как самого изделия, так и необходимые высоты для монтажа

Тип № 33. Это самая сложная из конструкций, состоящая из трех плоскостей. Между первыми двумя панелями устанавливаются сразу две секции ребер, и еще одна между второй и третьей панелью. Глубина такой сложной конструкции будет достигать 157 миллиметров.

Обратите внимание!Обозначение « плоский стальной радиатор » не подходит под последние два варианта.

У некоторых производителей допускается варьирование глубины в обе стороны, но не более чем на 10 миллиметров.

Закрепив подобный прибор на стене можно быть уверенным, привлекать лишнего внимания он не будет

Важно!Все модели панельных радиаторов (исключение составляет 10 тип), снабжены для защиты верхней решеткой и боковыми стеночками. Это значительно улучшает эстетичный вид батареи, однако и увеличивается ее цена .

Несколько рекомендаций специалистов

Если вы выбрали для себя плоский масляный радиатор, не стоит пытаться установить его своими руками, даже если у вас есть подробная инструкция необходимых действий. Система отопления – вещь довольно серьезная, поэтому оставьте эту работу специалистам.
В связи с тем, что панельные батареи для отопления имеют не очень большую площадь теплоносителя, специалисты не рекомендуют устанавливать их в систему, имеющую естественную циркуляцию горячей воды. Самый оптимальный вариант для таких радиаторов – система с циркуляцией принудительной, использующей насос.
Если вы пользуетесь принудительной системой циркуляции воды, не забудьте о том, что она должна быть закрытой. Для этого необходимо установить расширительный мембранный бачок.
Не рекомендуется частое сливание жидкости из системы отопления. Вместе с заливанием чистой и свежей воды, в систему непременно попадет кислород, который может негативно повлиять на изделие из стали. Не смотря на то, что производители проводят некоторые предупредительные меры, рисковать все же не стоит.
Также специалисты не рекомендуют устанавливать панельные плоские батареи отопления в помещениях с повышенной влажностью, так как это составляет большую вероятность того, что на металлической конструкции может образоваться коррозия.
Нужно помнить, что каждый слой системы оребрения на панелях – это дополнительное, труднодосягаемое при чистке место для скопления пыли и грязи.

Как вариант – установите вертикальные плоские приборы отопления

Удобство и практичность описанными нами моделей неоспоримы во многих случаях, но только вам решать, стоит ли использовать подобные приборы отопления в своих жилищах или нет. Самый оптимальный вариант – рекомендации специалиста, который по месту сможет оценить обстановку и вынести свой вердикт (в большинстве случаев это касается частных загородных строений).

Радиаторы отопления плоского типа

Огромное разнообразие отопительных приборов, которые присутствуют на современном рынке отопительного оборудования, часто ставит потребителей в тупик. Ведь вопрос, какой лучше, мучает именно тогда, когда глаза разбегаются. В этой статье будут разбираться радиаторы отопления – «плоские». Почему эта тема так интересна в настоящее время? Судите сами.

Во-первых, плоская конструкция отопительного прибора – это увеличение свободного пространства в помещении. Соответственно появляется возможность установки подоконника меньшей ширины.
Во-вторых, это уменьшения плоскости сбора пыли.
В-третьих, это необычный и привлекательный внешний вид.

Но тут встает вопрос: а как же с теплоотдачей? Ведь не секрет, что данный показатель во многом зависит именно от размеров батареи отопления. Все верно, показатель теплоотдачи уменьшается, но не зря производители выпускают эти приборы, значит, есть какая-то хитрость, которая мощность радиатора поддерживает в необходимом размере. Со всеми этими вопросами и будем здесь разбираться.

Что такое плоские радиаторы отопления

Начинать говорить о плоских батареях отопления надо с их размера глубины. Точного показателя, который бы обозначал тонкость прибора, не существует. Это в основном определяется на глаз. К примеру, за стандарт можно взять чугунный радиатор – это обычная конструкция. Все, что будет меньше его глубины в два раза, и можно отнести к плоским радиаторам отопления.

Если сделать обзор всех существующих моделей, то под этот стандарт подходят только стальные панельные батареи. Их и будем рассматривать. Почему так получается, что панельные конструкции имеют небольшую толщину? Все дело в технологии их изготовления.

Это приборы, изготавливаемые из стальных штампованных листов. В основе формы лежит именно цельный лист с достаточно большой площадью заглубления. То есть это не секционная конструкция, а плоская во всю площадь самого отопительного прибора. Именно этим и достигается повышение тепловой отдачи. Но при этом глубина каждой панели не очень большая, а соответственно объем теплоносителя, используемого в системе отопления, в самом плоском радиаторе будет небольшим. Такое соотношение имеет несомненный плюс – небольшой расход топлива на нагрев теплоносителя. То есть эти две величины находятся в прямо пропорциональном соотношении.

Плоская батарея

Производители пошли дальше. Они не стали зацикливаться на приборах с чисто панельной формой, ведь, как было сказано выше, такая форма обладает сниженной мощностью. Для увеличения данного показателя были сделаны дополнения к самой конструкции в виде системы оребрения, так называемые конвекционные ребра. Их приваривают по всей площади батареи методом точечной сварки. Основная форма ребер – трапециевидная.

Типы плоских радиаторов

Классификация плоских радиаторов у всех производителей одна и та же. Всего существует пять типов: 10, 11, 12, 22 и 33. Чем они отличаются друг от друга?

Тип 10 – это просто штампованная панель без излишеств. Если говорить о категории «самые тонкие радиаторы отопления», то этот тип является основой данной категории. Тоньше его на рынке вы не найдете. Давайте рассмотрим типаж на примере радиаторов «Керми». Так вот тип 10 имеет глубину 46 мм.
Тип 11 – это одна панель с одним слоем системы оребрения. Глубина данной модели составляет 59 мм. Спокойно и его можно отнести к категории «плоских».
Тип 12 – это две панели, между которыми установлены конвекционные ребра. Его толщина – 64 мм.
Тип 22 – это конструкция, состоящая из двух панелей и двух систем оребрения, которые расположены между плоскостями панель. Глубина – 102 мм.
Тип 33 – это три панели. Между двумя первыми установлены два слоя ребер, между второй и третьей один слой. Глубина 157 мм.

У остальных производителей размер глубины может варьироваться в том же диапазоне с небольшими отклонениями в ту или другую сторону. Отклонения незначительные, так что размеры радиаторов отопления «Керми» можно взять за основу нашего разбора.

Внимание! Все типы стальных панельных батарей отопления, кроме типа 10, снабжаются защитными боковыми стенками и верхней решеткой. Это улучшает внешний вид прибора, но увеличивает его стоимость. И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно.

А вот теперь давайте выберем из этого типажа те отопительные приборы, которые могут войти в категорию «плоских». Начнем с того, что глубина чугунного радиатора ЧМ-140 – 140 мм. От этого и будем отталкиваться.

Можно сразу же определить, что три первых типа, а это 10, 11 и 12, являются тонкими. А вот 22 и 33 в данную категорию не входят. То есть получается так, что не все панельные радиаторы отопления из стали можно считать плоскими.

Тип 12

Что рекомендуют специалисты

За счет того, что плоские радиаторы отопления вмещают в себя небольшой объем теплоносителя, устанавливать их в системы с естественной циркуляцией горячей воды не рекомендуется. Для них оптимальный вариант – отопления с принудительной циркуляцией, где установлен насос.
А так как данная система принудительная, значит, она должна быть закрытой, где устанавливается мембранный расширительный бачок.
Часто сливать теплоноситель из отопительной системы не рекомендуется. С заливкой новой чистой воды вместе с ней в сеть попадает кислород, который негативно влияет на стальные изделия. И хотя защитные меры производителями проведены, все равно негативное воздействие кислород оказывает.
Устанавливать самые тонкие радиаторы во влажных помещениях не стоит. Это увеличение риска образования коррозии металлов.

плоские, высокие, узкие, вертикальные, низкие батареи

Несколько десятилетий назад, услышав словосочетание «батарея отопления», люди представляли себе стандартную чугунную «гармошку», альтернативы которой в те времена просто не было. Сейчас ситуация диаметрально изменилась: огромное изобилие предлагаемых моделей порождает другую сложность – правильно подобрать качественный, надежный и недорогой радиатор для той системы отопления, которая существует в вашем доме.

Чтобы немного облегчить эту задачу, мы постараемся классифицировать современные отопительные радиаторы по максимально возможному числу признаков – не только по материалу корпуса, но и по другим известным параметрам. [contents]

Излучающая поверхность

Чтобы наш обзор не получился неполным, мы начнем его с наиболее часто упоминаемого во всех источниках принципа подразделения радиаторов – по материалу, из которого они изготовлены. Итак, радиаторы бывают:

чугунные;
алюминиевые;
стальные;
биметаллические.

Мы не будем подробно описывать плюсы и минусы каждого из приведенных вариантов – всем интересующимся рекомендуем посетить раздел «Батареи» на нашем сайте. Там размещены подробные статьи о каждом виде радиаторов, где описаны границы их применимости, размеры, преимущества, недостатки и рекомендации по выбору и установке.

Напомним, что для автономной системы отопления одинаково хорошо подойдет любая батарея, а вот в многоэтажный дом лучше ставить биметаллические или в крайнем случае стальные радиаторы.

Конструкции батарей

С точки зрения конструктивного решения все радиаторы можно разделить на:

Секционные;
Панельные;
Трубчатые;

Самыми распространенными являются, конечно, секционные модели. К ним как раз и относятся те вертикальные «гармошки», которые мы упоминали в начале статьи. Алюминиевые, биметаллические и дешевые стальные батареи также представляют собой набор секций, соединенных при помощи металлических ниппелей.

Панельные радиаторы – это тонкие плоские стальные изделия, состоящие из прямоугольных пластин, между которыми находятся трубчатые конвекторы, серьезно повышающие эффективность отопления.

Панельные радиаторы

Самыми дорогими и надежными считаются трубчатые батареи. В них теплоноситель циркулирует внутри сварных усиленных трубок, расположенных вертикально. Этим они похожи на секционные приборы, но выгодно отличаются от них по виду и размерам.

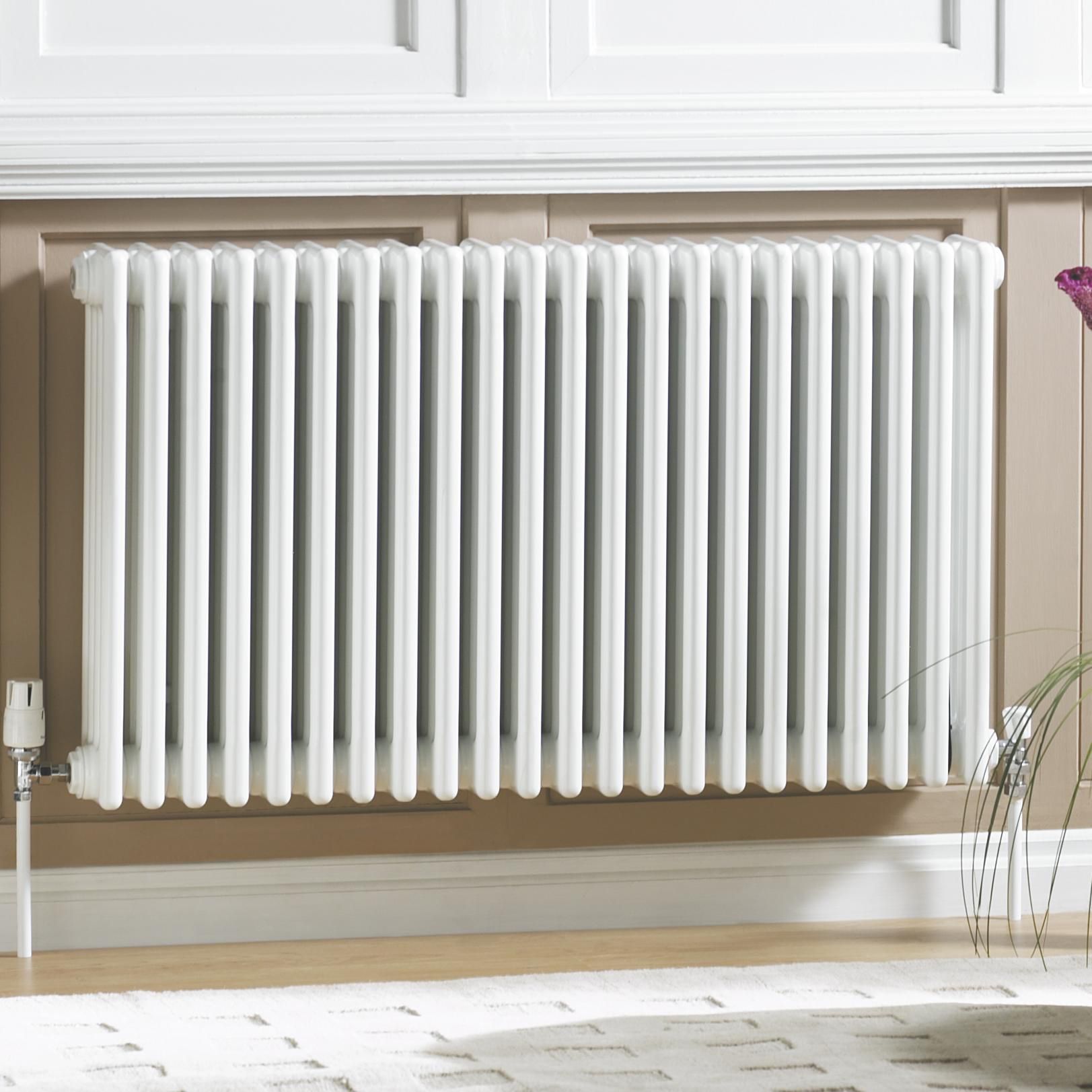

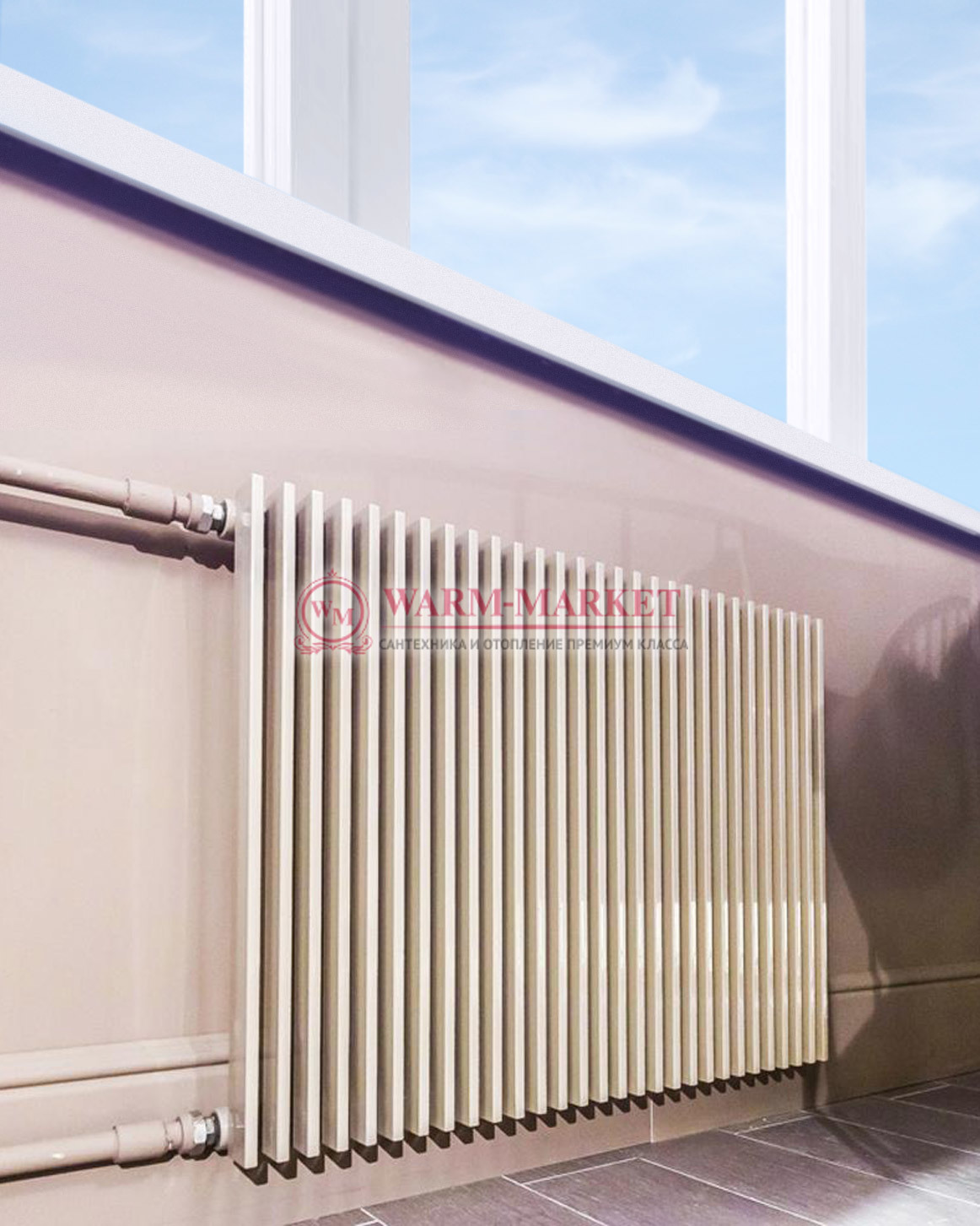

Трубчатый радиатор

Трубчатые радиаторы окрашиваются в разнообразные цвета, выпускаются высокие, низкие и средние разновидности, а также множество вариантов, имеющих нестандартные размеры и конфигурацию. Именно поэтому они используются в большинстве элитных дорогих коттеджей и загородных резиденций и с успехом вписываются в любой самый сложный и изысканный интерьер.

Размеры радиаторов

Теперь более подробно поговорим о размерах всех разновидностей радиаторов. Размеры – очень важный параметр прибора отопления, потому что с одной стороны, они должны соответствовать величине имеющейся под установку ниши, а с другой – обеспечивать необходимую теплоотдачу для эффективного обогрева помещения.

Алюминиевые радиаторы могут иметь межосевое расстояние от 300 до 1000 мм (реальная высота – на 50-60 мм больше), длину, кратную количеству секций, и глубину 100 мм. Стандартная длина секции – 80 мм.
Размеры биметаллических батарей примерно такие же – наиболее длинные модели могут достигать полутора метров по горизонтали, по высоте они не отличаются от алюминиевых.
Плоские корпуса стальных радиаторов не менее разнообразны по габаритам. Их высота варьируется от 200 до 900 мм, а в длину эти панели могут вытягиваться до трех метров.
Интересной разновидностью, которую мы здесь еще не обсуждали, являются плинтусные обогреватели. Они представляют собой медные трубки с теплообменником, спрятанные в узкие декоративные панели высотой 150 – 200 мм. По длине они обычно растягиваются на всю стену.
Эти маленькие, но на редкость эффективные устройства обеспечивают экономию до 25% по сравнению с традиционными приборами отопления.

Трубчатые радиаторы мы уже рассматривали выше – отметим еще раз, что их вертикальные размеры могут изменяться от 150 мм до нескольких метров, а длина ограничена только количеством секций.

Ориентация в пространстве

Часто случается, что внедрение красивого дорогого дизайн-проекта практически не оставляет места традиционным решениям. Так, например, современные помещения часто оборудуются системой остекления, доходящей почти до пола. Простой радиатор, устанавливаемый обычно под подоконником, здесь не подойдет – под него просто не будет места.

Специально для таких случаев многие производители выпускают вертикальные модели радиаторов, которые можно повесить рядом с оконным проемом.

Высота таких приборов отопления достигает трех метров, а количество секций изменяется в широких пределах. Например, самые узкие радиаторы Purmo имеют всего 6 секций и полную длину 300 мм.

Вертикальный радиатор

Встречаются также и изогнутые радиаторы, изготавливаемые на заказ под конкретную конфигурацию стен помещения. Все подобные модели часто объединяют под общим названием «дизайн-радиаторы». Конечно, такие решения имеют далеко не самые низкие цены, но красота и эксклюзив того стоят. В конце нашего обзора мы еще вернемся к этой теме.

Самые, самые…

А теперь приведем некоторые примеры. Мы решили выяснить, какие радиаторы отопления имеют самые большие (или, наоборот, маленькие) значения обсуждаемых параметров. Вот, что у нас получилось:

Самый низкий радиатор – Purmo Ventil Compact 200 – общая высота 200 мм, а межосевое расстояние – 150 мм. При этом теплоотдача у него довольно серьезная – для получения мощности отопления в 1,5 кВт необходимо установить прибор типа 22 длиной 1 м 60 см; Purmo Ventil Compact 200
Самый высокий радиатор из серийных моделей – Arbonia 2180 или 3180 – высота их 1 м 80 см. При желании можно установить и еще более габаритную батарею – радиаторы, имеющие вертикальные размеры до 3 метров, поставляются под заказ;
Самые плоские радиаторы – Prado Universal тип 10, его глубина всего 48 мм. Такая батарея высотой 500 мм и длиной 1 м 60 см обеспечивает теплоотдачу чуть меньше 1,3 кВт;
Самый узкий радиатор – снова Arbonia. Модель из 6 секций при высоте 1 м 80 см занимает всего 270 мм в длину. При этом его вполне достаточно для отопления комнаты в 12 квадратных метров.

Красота или функциональность?

Большинство предыдущих рассуждений казались в основном чисто потребительских свойств радиаторов. От размеров, материала и количества секций зависит эффективность и теплоотдача отопительного прибора, однако часто эти характеристики идут в разрез с красотой и изящностью, которых так не хватает в стандартных проектах установки инженерных коммуникаций.

Если вам не безразлична эстетическая составляющая, давайте продолжим начатую ранее тему дизайн-радиаторов. Как правило, такие изделия присутствуют в модельных рядах всех ведущих производителей. Они выпускаются в небольших количествах и стоят достаточно дорого, но зато способны подчеркнуть вашу индивидуальность и безупречный вкус даже больше, чем элитная мебель или самые дорогие элементы декора помещений.

Дизайнерский радиатор

Сегодня отопительный прибор – это не просто функциональный элемент, несущий в ваше жизненное пространство тепло и уют, а полноправная составляющая общей концепции оформления интерьера, которая поможет реализовать любые творческие замыслы и придать помещению оригинальный и неповторимый вид.

Стеклянные и позолоченные полотенцесушители, зеркальные или латунные дизайн-радиаторы, совмещенные с барными стойками, вешалками для одежды или обеденными столиками, – вот далеко не полный перечень изделий, которые доступны для взыскательного и прихотливого потребителя. И если вы хотите уйти от традиционных решений и совместить основное предназначение радиатора с технологиями евроремонта и современного стильного дизайна, вас ждет удивительный и волнующий мир современных дизайн-радиаторов.

Выбор наиболее подходящего варианта любого технического приспособления при большом количестве имеющихся альтернатив – всегда сложная и ответственная задача. Надеемся, что наша статья поможет вам разобраться во всем многообразии современных радиаторов отопления и сделать ваш дом теплым, уютным и неповторимым.

Плоский радиатор отопления: характеристики, виды, выбор

В специализированных магазинах представлен широкий ассортимент оборудования для отопления, в том числе, радиаторов. Плоская разновидность стала распространённой среди покупателей.

Плюсы плоских радиаторов отопления

Отопительные приборы экономят пространство внутри комнат, потому что сами отличаются габаритами, не больше, чем размер окна. Это важно, если модель устанавливается рядом с подоконником. С плоскими радиаторами его ширина уменьшается. Покупатели сами решают, насколько важно это преимущество. Дизайнеры остаются довольны таким решением.
Батареи известны способностью собирать пыль. Если уменьшается толщина изделия – меньше и площадь, на которой она скапливается.
Плоские батареи отличаются привлекательным внешним видом.

Размеры отопительных приборов влияют и на величину теплоотдачи.

Устройство и характеристики плоских радиаторов

Специалисты сходятся во мнении, что к плоским следует отнести приборы, с глубиной в два раза меньшей, по сравнению с секционными моделями стандартного вида.

Приборы с панелями из стали чаще представляют эту группу в современных магазинах.

Для изготовления стальных панельных агрегатов используют металлические листы. Этот материал обязательно проходит через штамповку. Сваркой штампованные листы соединяют друг с другом. Благодаря таким технологиям получаются прочные и надёжные соединения.

Маленькая глубина характерна для каждого из штампованных листов, что связано с другими особенностями конструкции.

Сваренные между собой панели – две плоскости, у которых очень высокая степень теплоотдачи.
Приборы отличаются небольшой внутренней полостью. По ней бежит теплоноситель, но его не так много. Такая характеристика становится не только достоинством, но и недостатком. Положительная сторона – в том, что закупка топлива не требует таких больших затрат. Отрицательная – в том, что требуется поддержка определённого температурного уровня, иначе площадь не нагревается правильно.

Для решения проблемы с расходом топлива к плоским радиаторам добавили рёбра. Их назвали конвекционными, а само соединение – оребрением.

Точечная сварка нужна для закрепления дополнительных плоскостей на поверхности. Для сечения характерна форма трапеции.

Принцип работы

В верхней части расположена перфорация. Она необходима, чтобы нагретый воздух находил выход. Внутри кожуха находятся металлические трубки, с радиаторными пластинами.

Циркулируя по трубам, теплоноситель высвобождает часть тёплого воздуха. Путь идёт и через перфорацию из металла наверху, где частично нагревают лицевую поверхность из металла. Из-за этого высвобождается ещё часть тепла.

Предназначение – монтаж в отоплении открытого типа, в централизованном рекомендуют выбирать другие.

Для приборов оптимальны теплоносители с низким уровнем давления. При температуре до +100 градусов оно равно 10 атмосферам.

Размеры

Маркировка наносится на упаковку, когда модели поставляют в магазин. Она позволяет узнать, к какой группе относится то или иное устройство.

Стандартные панельные радиаторы без каких-либо дополнений относятся к 10 типу. Удачное решение для покупателей, которым нужна простая разновидность. Меньшей толщины на рынке найти невозможно.
Следующий тип – 11. По внешнему виду это обычные отопительные приборы, но с одной стороны здесь уже прикреплены конвекционные рёбра. Благодаря чему глубина конструкции увеличивается.
12-ый тип. Сложная конструкция, состоящая из многих элементов: двух плоских панелей, а между ними – оребрения. Такие приборы имеют ещё большую глубину, чем предыдущая разновидность.
Тип 22. С оребрением в количестве двух частей, и с двумя плоскими панелями. Глубина больше, чем в двух предыдущих группах.
Последний тип – самый сложный, он состоит из трёх панелей. Оребрение устанавливают в трёх местах. Два ряда рёбер устанавливаются между первой и второй панелями. Ещё один – между второй и третьей панелями.

Для каждого производителя глубина имеет свои показатели.

Виды и типы плоских радиаторов отопления

Панельные и секционные масляные обогреватели.

Для покупателей интерес представляет панельная плоская разновидность, которая устанавливается на полу или на стене.

Использование в качестве теплоносителя не воды, а минерального масла – основное отличие прибора от других разновидностей. По сравнению с водой, на остывание масла уходит больше времени, что становится преимуществом. Из-за этого дольше срок, за который высвобождается тепловая энергия.

Выделяют и другие преимущества:

Простая инструкция по монтажу, для которого не надо приглашать специалистов.
Маленький вес, позволяющий смонтировать конструкцию на любые стены.
Доступная стоимость.
Широкий ассортимент нагревателей в продаже. Каждый выбирает устройство с подходящими габаритами.
Нагреваемая поверхность не подвергается воздействию высоких температур. При неосторожном обращении нельзя получить ожог.
Не сушит воздух, благодаря чему в помещении сохраняется комфортный микроклимат.
Малое энергопотребление.

Настенные электрические конвекторы

Элементы нагревательного типа устанавливаются внутри. Тепло идёт по пластинам, изготовленным из металла. Потом тепло высвобождается через щели. Последние располагаются в верхней части кожуха.

Устройство быстро прогревает комнату, пока идёт конвекция. В плане эксплуатации эта категория отопительных приборов универсальна. Оптимальный вариант для коттеджей, где проживают летом или зимой.

Маркировка

В маркировке встречаются такие буквенные обозначения:

K – для бокового типа подключения.
Kv – для нижнего подключения.

Теплоотдача устройства длиной в 1 метр составит 1,5 кВт. Но эта характеристика возникает, если теплоноситель нагревается до +90 градусов.

На практике теплоносители отличаются не такой высокой температурой. Теплоотдача в данных условиях не более 1 кВт. Если для обогрева помещения требуется другой показатель – устанавливается несколько агрегатов.

Установка

Плоские радиаторы используют для отопления, где организуется принудительная циркуляция теплоносителя. Ставятся они там, где давление и движение создаются насосами.

Плоские радиаторы ставятся для отопления закрытого типа. В составе обязательно присутствует расширительный бак.

Процесс выглядит так:

Носитель тепла начинает движение по трубопроводу под воздействием насоса.
Проходит по вентилю.
Оказывается у потребителей.
Идёт по развоздушнику.
Направляется к обратному трубопроводу, пока не достигнет расширительного бака с мембраной.
Процесс повторяется.

Батареи данного типа имеют меньший срок службы, когда их монтируют в открытую. Нет необходимости постоянно сливать воду. Кислорода в жидкости больше, если её залили только что. Из-за этого на радиатор активнее воздействуют коррозионные процессы.

В комнатах, где уровень влажности высокий, не рекомендуется устанавливать тонкие радиаторы.

Допускается монтаж нескольких радиаторов, идущих друг за другом. Тогда мощность тепла снижается на 40 процентов за каждый метр. Ведь отдача тепла уменьшается после второго ряда. Конструкцию, которая выглядит как один аппарат, легче получить, если установить радиаторы рядами, а сверху снабдить пластинами.

Как выбрать плоский радиатор отопления

Плоские приборы отопления неактуальны для схем, в которых теплоноситель циркулирует естественным путём. Такое отопление требует больших количеств теплоносителя. В панельных радиаторах его редко хватает для полноценного функционирования такого оборудования.
Радиаторы хорошо справляются, если циркуляция принудительная. Главное – правильно выбрать расширительный бак, опираясь на необходимый объём. В зависимости от мощности подбирается и циркуляционный насос.
Отопление не способно функционировать при температуре выше плюс ста градусов. От условий эксплуатации зависит мощность отопительного прибора, который приобретается в магазине. При неправильных подсчётах придётся повторить действие снова.

Дом не отапливается зимой у тех, кто не учитывает данный фактор. Обогрев жилья вызовет дополнительные расходы. Каждый производитель составляет таблицы, где указаны корректирующие коэффициенты.

Подключение допускается с левой, правой стороны. С правой стороны чаще всего подключаются однопанельные модели. Двухпанельные универсальны. Плоские радиаторы с нижним подключением стоят дороже, чем варианты с верхним. Белый цвет – самый дешёвый, остальные стоят больше.

Изделия без проблем работают с температурами ниже нуля.

Иногда для подключения используют седельный способ. Это значит, с одной стороны нижний патрубок соединяется с подающей трубой. Обратная труба тоже подключается к нему, но с другой стороны. Радиаторы с таким подключением дают на десять процентов меньше теплоотдачи, чем с другими схемами. Распорные дюбели и кронштейны для крепления идут в комплекте.

Из-за невысокого объёма жидкости внутри инерция остаётся такой же. Благодаря этому легче наладить совместную работу с устройствами для автоматической регулировки. Новое центральное отопление оснащается такими чаще. По сравнению с чугунными эти модели отличаются улучшенной работой. Они реагируют на сигналы от управляющих устройств без задержек.

Задача по расчёту мощности, которая понадобится для нормального функционирования, возлагается на плечи проектировщика. Обязательно учитываются потери тепла через ограждающие конструкции.

Правильный выбор модели возможен благодаря знанию тепловой мощности и высоты. Низкие радиаторы отопления выбирают, если высота подоконника не допускает применение обычных моделей. При использовании более низких отопительных приборов тепло распределяется равномернее. Плотнее тепловая завеса, создаваемая устройством.

Затраты по установке снижаются, если использовать однотрубную разводку. В данном случае необходимостью становится байпасная линия.

Воздух выпускается через клапаны, стоящие у верхних точек. Доступ ему перекрывает поступающая вода, а выход проходит автоматически. Барьер на пути теплоносителя создают запорным клапаном, который называется детентором. Это увеличивает теплоотдачу. Без запорного клапана не обойтись при проведении ремонтных работ.

При однотрубной системе разводки диагональное подключение выгоднее. Подведение теплоносителя организуют в левой части, вверху. Отведение – внизу справа.
Ширину батареи выбирают так, чтобы они перекрывали окна на 50-75 процентов. Узкие модели не формируют плотной тепловой завесы. Из-за этого не отсекается проникновение холодного воздуха.

Реклама от спонсоров: // // //

особенности конструкции тонких панельных батарей, преимущества и недостатки вертикальных настенных видов, а также пластинчатые модели из стали

Когда потребитель останавливает свой выбор на стальных батареях отопления при замене старых, это вполне обоснованное и выгодное во многих отношениях решение.

Панельные, как и стальные пластинчатые радиаторы отопления обладают рядом преимуществ, которые делают их весьма популярными не только на отечественном рынке, но и мировом и связано это, прежде всего, с технологией их производства.

Радиатор отопления стальной (плоский): особенности конструкции

Как известно, сталь прекрасно передает тепло, а это первый и самый важный признак хороших отопительных устройств. Радиатор отопления стальной (плоский) изготавливают из листовой стали высшего качества не менее 1.2 мм толщины.

Репутация этого металла не слишком высока, когда разговор заходит о его слабой устойчивости к коррозии, а значит, и к особенно трепетному «взаимоотношению» с носителем. Так было раньше, но, к сожалению, этот стереотип до сих пор еще жив в умах потребителей.

Современные производители научились обходить слабые стороны стали, обрабатывая изделия специальными антикоррозийными составами.

Так же не менее интересно выглядят тонкие панельные радиаторы, так как принцип их изготовления слегка изменился в лучшую сторону:

Основа стальных батарей осталась прежней. Листовую тонкую сталь штампуют и во время этого процесса на ее внутренней стороне образуются два горизонтальных канала, проходящих вверху и внизу изделия и множества вертикальных (точнее по 3 на каждые 10 см). Именно по ним проходит теплоноситель, когда радиатор подключен к сети отопления.
Два штампованных элемента при помощи сварки соединяются воедино, образуя панель будущего радиатора.
К ней подсоединяются остальные детали, например, конвектор и монтажная арматура.
Готовое изделие подвергается наружной окраске. Современные технологии делают это весьма эффективно.

Выбирая радиатор плоский стальной в качестве обогревателя в квартиру, особое внимание следует уделить способу его окраски. Эти сведения указываются в техпаспорте каждого изделия. Именно от того, какая технология при этом применялась, и насколько качественно была произведена, зависит долговечность конструкции. Самым лучшим принято считать способ катодного электрофореза, который не только придает изделию красивый товарный вид, но и защищает от коррозии и механических повреждений.

Кроме метода окраски в техпаспорте изделия указывается, под каким давлением оно проходило испытания. Это еще один важный фактор, так как батарея отопления стальная плоская, выдержавшая нагрузку 13 атмосфер, гарантированно прослужит 10-15 лет.

Классификация батарей

Как известно даже не специалистам, чем больше площадь обогревателя, тем он мощнее, а значит, быстрее нагревает помещение. Стальной штампованный радиатор отопления может быть эффективным не только из-за своего размера.

Для большей теплоотдачи к некоторым моделям панельных батарей подсоединяются конвекторы, задача которых распространять нагретый воздух по помещению.

Таким образом, эти обогреватели разделяются на следующие типы:

Однопанельные, состоящие лишь из основного элемента и монтажных арматур. Подобный радиатор хорош там, где окно не является причиной теплопотерь. Такое изделие выпускается под номером 10.
Однопанельный с теплообменником – это модель помощнее, так как имеет оребрение. В таблице классификации идет под номером 11. Как правило, первый и второй вариант – это самые недорогие типы изделий.
Двух панельные радиаторы так же могут состоять либо только из основных элементов (тип 20), либо к ним добавляются 1 или 2 оребрения (21 и 22 соответственно). Последние являются оптимальным вариантом по цене и эффективности работы.
Трех панельные модели оснащены тремя элементами и конвекторами (тип 33). Это наиболее мощные, более тяжелые и дорогие изделия.

Каждый из перечисленных типов батарей хорош, главное, чтобы система отопления и площадь помещения соответствовали их техническим характеристикам. Для радиаторов класса 21, 22 и 33 свойственно иметь боковые и верхние кожухи, которые придают им более стильный вид.

Панельные радиаторы – фото:

Соотношение размера и мощности

Как правильно все виды стальных радиаторов разделяются не только по своему типу, но и размерам – высоте и длине, от которых зависит их мощность.

Например, наименьшую теплоотдачу имеют изделия 10 и 11 типа с высотой 300 мм и длиной 400 мм – всего 265 Вт, тогда как при тех же габаритах у модели 21 типа она равна 370 Вт, а у 22-ой – 476 соответственно.

Высота стальных панельных радиаторов варьируется от 300 мм (самые маленькие) до 600 мм, а длина от 400 мм до 3000 мм.

Таким образом, можно вычислить, какого размера и типа приобрести радиатор для каждого отдельного помещения с учетом теплопотерь в нем и его площади.

Вертикальные модели

Кроме привычных батарей, обычно монтируемых под окном, существуют такие интересные дизайнерские варианты, как вертикальные панельные радиаторы отопления. Им свойственна большая высота – от 1000 мм и выше.

Подобные батареи чаще всего используются, как дополнение или украшение интерьера помещения с возможностью его качественного обогрева (просьба не путать их с высокими панельными радиаторами, высота которых до 900 мм).

Как правило, вертикальный панельный радиатор с нижним типом подключения пользуется большей популярностью, так как его можно установить в любом свободном углу или возле стены, в нише или перегородке.

Это позволяет сэкономить жизненное пространство и придать комнате более эстетичный вид, убрав все трубы в пол. Кроме этого, обогрев воздуха на высоте человеческого роста считается более эффективным. Подобные модели могут стоять на красивых декоративных ножках или вешаться на стену, быть оформлением зеркала и приносить пользу в качестве вешалки или полотенцедержателя.

Настенный панельный радиатор может быть выполнен под заказ и иметь либо строгий классический однотонной вид, либо содержать на своей поверхности изображения или различные цветовые гаммы.

Далеко не все производители выпускают подобные конструкции, поэтому следует сразу быть готовым, что у них высокая стоимость.

К недостаткам вертикальных радиаторов следует отнести тот факт, что они могут создавать воздушную подушку в комнате, особенно это касается настенных моделей. Их достаточно сложно монтировать, поэтому без специалистов не обойтись, особенно если учесть, что при малейшей ошибке они будут неравномерно нагреваться, снижая тем самым их эффективность.

Тепло в квартире должно превалировать над красотой интерьера, поэтому следует взвесить все плюсы и минусы вертикальных радиаторов отопления и найти максимально компромиссное решение.

Плюсы и минусы устройства

Если рассматривать стальные батареи в качестве отопительных устройств в квартире с централизованной системой обогрева, то лучше хорошо изучить их недостатки, чтобы не пожалеть о последствиях:

Панельные радиаторы выдерживают атмосферное давление от 6 до 10 Бар, тогда как перепады в системе могут достигать 15 Бар. Может сразу утечка или прорыв и не произойдут, но если подобные скачки частые, о чем можно узнать у управляющей организации, то стоит отказаться от их установки.
Качество теплоносителя так же немаловажно. В централизованной системе отопления, приспособленной для чугунных секционных батарей, не имеет значение его чистота, хотя многие владельцы таких конструкций знают, что со временем даже они засоряются. Внутри панелей находятся каналы, по которым носитель движется, и они достаточно малы, чтобы пропускать взвеси и мусор. Такая батарея засорится быстрее и выйдет из строя, а так как она цельная, то менять придется всю панель.
Если она останется на длительное время без носителя, например, на летний сезон, то сталь подвергнется коррозии. Именно поэтому производители рекомендуют эти батареи для автономных систем отопления.

Есть и хорошие новости об этих радиаторах:

Их легко монтировать.
У них высокий уровень теплоотдачи, особенно у моделей с конвекторами, например, радиаторы стальные панельные (рвс 21 или любой другой тип). Чем больше размер панели, тем теплее будет комнате, при условии, что расчеты были произведены правильно.
Небольшое количество носителя внутри системы значительно экономит средства, так как его легче и быстрее нагреть.
Они безопасны, так как не имеют острых ребер.
Имеют стильный вид.

Панельные радиаторы – это оптимальный вариант обогревателя для автономных систем отопления по доступной цене и в стильном исполнении.

Пластинчатые радиаторы из стали

Панели далеко не единственный вариант батарей. Еще в советские годы на замену чугунным «гармошкам» пришел радиатор пластинчатый стальной. Чаще всего его можно было встретить в госучреждениях и подъездах многоквартирных домов.

В основе пластинчатых стальных радиаторов из труб, трубка, на которую «нанизаны» пластины для теплообмена. Современные модели мало похожи на те, что были во времена СССР, да и эффективность у них на порядок выше.

Явным преимуществом таких батарей является их способность выдерживать давление в системе до 20 атмосфер. Горячая вода под таким сильным напором движется по трубам, те разогреваются и отдают часть своего тепла пластинам. Так как они своей поверхностью контактируют с воздухом, то нагревают его достаточно быстро.

Эти виды стальных радиаторов имеют низкую стоимость. Среди их недостатков – это непрезентабельный вид, а если пластины теплообменники открыты, то еще и быстрое загрязнение, наверное, поэтому их по-прежнему устанавливают в госучреждениях, а не в частных домах.

В заключение можно сказать, что преимуществ у стальных панельных радиаторов намного больше, чем недостатков, и даже для централизованного отопления можно подобрать модель, соответствующую его параметрам. Чтобы действительно знать, что выбранный тип подходит, лучше позволить специалисту произвести все расчеты по его мощности и эффективности, и грамотно встроить в систему.

Размеры радиаторов отопления: требования, терминология, стандарты

Содержание статьи:

Целесообразные размеры радиаторов отопления определяются в первую очередь не внешним видом, а влиянием габаритов на теплоотдачу. Также эти параметры и расположение нагревательных элементов в пространстве комнаты определяют, насколько равномерно будет распределяться тепло.

Требования к выбору радиаторов

Перед покупкой необходимо произвести все расчеты, затем подбирать размер радиатора

Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75% от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).

При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см. Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.

Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.

Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.

Поскольку площадь поверхности радиатора влияет на равномерность теплоотдачи, лучше выбрать большее число секций, обладающих средней мощностью, чем меньшее с высокой. Это обеспечит отсутствие зон холода и оседания конденсата на оконном стекле.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия до аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).

Линейные габариты включают в себя:

монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
глубину;
ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.

Зная линейные параметры радиатора, можно приобрести для него защитный экран. При монтаже напольных плоских вариантов габариты важны для подбора подходящих составляющих отопительной системы.

Стандартная высота радиаторов

При замене чугунных батарей учитывают высоту подводки над уровнем пола

Когда рассматривается высота типовой батареи отопления, подразумевается межцентровой показатель в 50 см. Распознать такие модели можно по цифре 500 в названии. За ориентир их берут, потому что таким значением высоты обладали советские радиаторы-гармошки из чугуна. Толстостенные изделия из этого материала очень долговечны – во многих домах они успешно выполняют свои функции по сей день. Чтобы избежать переделок имеющейся системы, потребители стараются найти батареи с идентичными значимыми габаритами. Подходящие по межцентровому расстоянию модели производятся из разных материалов.

Чугун

Представленные на рынке чугунные модели выпускаются в широком диапазоне параметров. Гармошка в 50 см распознается по буквам МС и двух- или трехзначному числу, обозначающему здесь не межосевую длину, а глубину изделия. Она варьируется от 85 до 140 мм. Ширина изменяется от одной модели к другой и принимает разные значения у изготовителей одной модели: например, МС-140 выпускается в исполнениях в 108 и 93 мм.

Помимо гармошки, межосевые 50 см бывают и у других изделий, например, секционного строения. Некоторые из них оборудованы ножками. Есть модели, у которых глубину не обозначают из-за расширенной книзу формы.

Алюминий

Самые тонкие радиаторы, глубиной 5 см, выпускает фирма Термал

Размеры алюминиевых радиаторов характеризуются большей стандартизированностью. Здесь можно обозначить средние значения. Если речь идет о размерах алюминиевых радиаторов отопления с межосевым параметром в 50 см, типовая высота секции будет варьироваться в диапазоне 57-58,5 см. Ширина обычно равна 8 см. Глубина более вариабельна – есть уплощенные варианты (например, отечественный «Термал» с показателем в 5,2 см), но у большинства она находится в пределах интервала от 8 до 10 см.

Среди биметаллических радиаторов плоские модели не встречаются. Большой вариабельностью значений линейные параметры этих продуктов тоже не обладают. Ширина одной секции биметаллического радиатора равна 8-8,7 см, высота – 56,5-57,5 см, глубина – 8-9,5 см. Низкие модели из биметалла – случай редкий. Минимальная высота – 20 см.

Сталь

Изделия из стали реже остальных производятся с межосевым параметром, соответствующим стандартной гармошке. Однако такая продукция на рынке встречается даже у зарубежных производителей. Бренд Kermi спроектировал стальную модель панельного строения специально для использования в качестве замены старых чугунных радиаторов. Отечественная фирма «Конрад» тоже выпускает батареи под данную задачу – РСВ-1. Существуют образцы подходящих размеров с трубчатым строением. Но обычно в качестве ключевого параметра у них указывают суммарную монтажную высоту в расчете на подключение снизу.

Высокие и узкие радиаторы

Самые высокие батареи высотой 2 м выпускает фирма Verteo Plan

Отопительные агрегаты подобного вида привлекают потребителей тем, что вносят элемент необычности в интерьер. Хотя в большинстве случаев модель большой высоты не получится разместить под подоконником, сама по себе она смотрится нестандартно и предоставляет простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или тумбой. Главное – не располагать поблизости от него материалы, выделяющие токсичные испарения при нагреве, и ответственно подходить к выбору красящего состава.

Из некоторых металлов вытянутые батареи практически не производят. Здесь следует упомянуть чугун, модели из которого по высоте не превосходят метра. Еще ниже биметаллические товары – здесь пиковая величина примерно равна 86 см. Большинство распространенных высоких агрегатов производятся из стали. Это могут быть варианты трубчатой конструкции и панельные образцы. У некоторых из них высота может превышать 2 метра (например, Verteo Plan). Такие модели рассчитаны на подсоединение с нижней стороны. У панельных вариантов встречается как ровная, так и профилированная поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частному заказу.

Низкие и плоские радиаторы

Чугунная модель с межосевым расстоянием менее 40 см

Низкими принято считать модели, которые имеют межосевой показатель меньше 40 см. Этот сегмент отличается большим разнообразием изделий, так как миниатюрные батареи производятся из разных материалов. Среди российских покупателей они пользуются не столь большим спросом, так как радиатор не получится поставить на замену гармошке без внесения затратных модификаций в конструкцию отопительной системы.

Среди чугунной продукции сверхминиатюрные модели не встречаются. Крайний вариант – радиатор фирмы Bolton с межосевым замером в 220 мм и монтажной высотой 33 см. У других небольших приборов из чугуна данные параметры находятся в районе 300-350 мм и 35-40 см соответственно.

У устройств из алюминия минимальное межосевое значение равно 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирмы Global, Sira и отечественную «Рифар». Эти же фирмы производят низкие модели из биметалла (с высотой в районе 25 см). Несколько более крупные алюминиевые модели (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогостоящие батареи из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но встречаются экземпляры, выходящие за рамки категории низких.

Миниатюрные неплоские радиаторы изготавливаются из стали компанией Purmo. Сюда относятся две панельные модели, имеющие межосевое расстояние в 15 см. Такой же или чуть больший (на 1-3 см) показатель у ряда трубчатых изделий. И все же у большинства стальных батарей значение этой величины превышает 25 см. На рынке можно встретить невысокие, но длинные конструкции (до 2 метров в длину).

Самые низкие алюминиевые радиаторы

В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. В качестве примера можно привести коридоры путей эвакуации – в них не положено монтировать приборы, выходящие за поверхность стены, на высоте менее 2 метров. Для подобных случаев, а также для экономии места в помещении выходом станет конвектор, который встраивается в структуру пола. Такое устройство можно назвать самым низким радиатором. Они выпускаются в большом диапазоне мощностных значений. Их используют как единственный источник обогрева или в дополнение к другому способу. Также конвекторы устанавливают для обогрева сплошного остекления.

Есть случаи, когда критическим (в отношении минимизации) параметром становится глубина, а не высота. Тогда полагается рассмотреть сегмент плоских моделей. Биметаллические и чугунные образцы в этом случае не подходят из-за большой глубины. Российский вариант из алюминия – продукция фирмы «Златоуст» с показателем в 52 мм. Производятся модели для замены гармошки и низкие с межосевым расстоянием в 30 см. У них высокая тепловая мощность. Подойдут и панельные батареи глубиной 6 см.

Выбор модели с подходящими габаритами производится с учетом внутренней планировки и назначения помещения и конфигурации имеющейся системы отопления. Бывают случаи, когда целесообразно подобрать радиатор с наименьшим показателем высоты или глубины.

какие бывают батареи по высоте и длине, минимальная ширина, модели с тонкими секциями

Габариты радиаторов определяют количество теплоносителя, который они способны вместить.

Этим обусловлена мощность батарей отопления.

Стандартные размеры батарей отопления

В ГОСТ 26645-85 описаны допуски с номинальными интервалами.

Радиатор обладает тремя линейными размерами, отвечающими за объём секции.

Ширина: тонкие или толстые

Это расстояние между внешними стенками батареи. Довольно вариативный показатель.

Глубина обычно составляет 75—140 мм, в зависимости от материала и производителя.

В редких случаях встречаются более крупные изделия.

Длина

Визуально — длина. Это промежуток от левой до правой боковой стенки. Показатель принимают равным 80 мм при создании порядка 95% приборов. В остальных случаях чуть больше, максимум — 88 мм. Любые другие радиаторы изготавливают на заказ. Это не касается чугунных устройств: они шире.

Минимальная высота

Самая вариативная величина, которая представляет собой вертикальную составляющую секции.

Обычно она составляет 380—420 или 540—580 мм.

Есть специальные виды батарей, протяжённость которых находится в промежутке от двух до трёх метров.

Подобные устройства размещают в ванных комнатах.

Важно! Часто упоминают осевое расстояние. Это промежуток между точками соединения труб подачи и обратки. Стандартные размеры — 350 и 500 мм. Но также встречаются другие варианты, особенно среди алюминиевых изделий.

Как правильно подобрать размер секций радиатора

Определение габаритов секций и их количества — самый важный шаг в создании классической системы отопления.

При стандартном расположении

От размеров батарей и материала зависит мощность, которую они способны развить.

Длина почти всегда одинакова и составляет 80 мм. Сначала определяют высоту. Для этого выбирают место установки, от которого зависит доступное пространство.

И также большую роль играет дизайн. По этим параметрам определяют вертикальную составляющую. Обычно решают между 350 и 500 миллиметрами.

В зависимости от особенностей помещения, можно приобрести устройства от 200 мм. Если радиатор приобретают для санузла или ванной комнаты, рекомендуют узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют различные вариации от полутора до трёх метров.

Определив две линейных характеристики и материал, переходят к расчётам глубины и количества секций. Число последних обычно принимают равным 10, но встречаются и другие. Толщину находят из объёма. Кубическую величину делят на длину и высоту. Определение мощности также тесно связано с этими показателями: зная необходимую, можно найти количество секций.

При оригинальном интерьере

Для создания дизайна производители зачастую жертвуют техническими характеристиками.

В первую очередь это касается изделий из чугуна. Отечественные радиаторы выглядят серьёзно, при этом просто покрыты краской.

Европейские изящней, но слабее в обогреве. В любом случае необходимо узнать из документации о мощности, которую они способны развить, поскольку выбирать устройства нужно по передаче тепла.

Справка! Существуют батареи в стиле «ретро». Они обладают приятным внешним видом, но дороги.

Алюминиевые имеют одинаковую форму, за исключением заказных, но отличаются разнообразием расцветок. Кроме того, широкий диапазон габаритов помогает вписать их практически в любой участок комнаты.

Биметаллические радиаторы, в отличие от аналогов, выполняют не только прямыми, но также изогнутыми. Благодаря этому они хорошо смотрятся в помещениях с плавными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать габариты внутренних частей секций, вмещающих теплоноситель.

Это поможет определиться с батареями не только по внешним признакам, но и по способности к обогреву.

Следует помнить о возможности сочетаний. Так, если определённое устройство подходит по дизайну, но его мощности недостаточно, можно установить дополнительный обогрев, спрятав его за боковой панелью. Или объединить радиаторное отопление с тёплыми полами.

Хорошим вариантом для гостевых комнат станет установка камина. Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размер секций, установленных в помещении. Иногда лучше пожертвовать красотой, чем замерзать каждую зиму.

Если возникло желание создать особый дизайн, следует обратиться к производителям батарей. Они помогут выполнить расчёты. Благодаря этому готовое изделие будет красиво выглядеть и осуществлять свою прямую функцию.

Вам также будет интересно:

Какие размеры бывают

Встречаются радиаторы следующих размеров.

Чугунные

По спецификации стандартные габариты:

Ширина — 93 или 108 мм.
Глубина от 85 до 140 с шагом 5.
Высота — 588.

Секции, произведённые на заказ, могут иметь практически любой размер.

Зная длину, определяются габариты собранного устройства, поскольку между частями размещают паронитовую прокладку в 1 см толщиной.

Если монтаж производится в точке с недостатком места, добавляют величину крана промывки.

Важно! Расстояние между осями обычно составляет 500 мм. Маленькие батареи с величиной 350 встречаются редко.

Каждая секция способна выдавать от 160 Вт, если среднесуточная температура воздуха и теплоносителя отличается на 70 градусов. Чугун выдерживает рабочее давление до 9 атм.

Алюминиевые

Разные модели имеют близкие внутренние габариты. Ширина составляет 80 или 88 мм. Глубина варьируется в диапазоне 10—90 мм. Высота составляет 50 или 35 см. Модели для ванной комнаты достигают трёх метров длины.

Фото 1. Алюминиевый радиатор модели Indigo 500/100 с боковой подводкой, мощность секции 196 Вт, производитель – «Royal-Thermo», Россия.

Мощность секций зависит не только от габаритов, но также оребрения конструкции. Низкие развивают 150—170 ватт, а 500 мм — 185—220. Алюминий способен выдержать почти вдвое большее давление, чем чугун.

Биметаллические

Стандартные значения находятся в диапазонах:

Ширина 80—82 мм.
Глубина 75—100.
Высота 400—420, 550—580.

Мощность зависит от габаритов, но редко превышает 200 ватт. Этот тип секций известен благодаря способности выдержать высокое давление, что связано с сердечником из стали. Рабочее значение достигает до 30 атм, а испытательное — 50.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как определиться с размерами и материалом радиаторов отопления.

Что облегчит выбор?

Выбор радиаторов по размеру — сложный процесс. Для этого нужно выполнить расчёты и ориентироваться на них. Рекомендуется пригласить специалистов по отоплению, способных помочь с вычислениями.

Тонкие перчатки для перчаток с подогревом от батареи | CozyWinters

Поджаренные теплые пальцы

Эти перчатки – именно то, что мне нужно, чтобы согреть пальцы в холодную погоду. Они помещаются прямо под мои рукавицы, и настройку температуры легко изменить. Я их очень рекомендую.

Это помогло? да

Сью –
16.12.2020

Тепло. Подходит хорошо. Пока все хорошо …

Эти вкладыши для перчаток – именно то, что доктор прописал! Недавно у меня развился синдром Рейно, и у меня болели руки ниже 45 градусов.Эти вкладыши для перчаток хорошо сидят и держат мои руки поджаренными в холодные осенние дни. А будучи лайнером, я смогла надеть на них хорошо изолированные перчатки и держать руки в тепле. Я жду минусовых температур, чтобы дать им лучший тест производительности

Это помогло? да

Аноним –
28.11.2020

Отзыв о: Перчатки с подогревом от аккумулятора

Они согревают руки в холодную погоду

Это помогло? да

Эд Крауч – Массачусетс, США
06.03.2020

Отзыв о: Перчатки с подогревом от аккумулятора

Компания очень помогла.Я купил медиум, тщательно измерив свою руку, но он оказался слишком большим. Женщина, с которой я разговаривал, измерила свою руку и предложила мне купить xsmall. Я сделал. Получил их за 2 дня. Они отлично подходят! Спасатель для меня, как и у меня Raynauds.

1 из 1 клиентов нашел это полезным.

Это помогло? да

Альма Дж. Хшановски – Пенсильвания, США
04.01.2020

Проблемы с циркуляцией холодной руки

Это для моей 82-летней матери, страдающей болезнью Рейнаудса, и она их любит.Они нагреваются быстро, не громоздко, четыре настройки. С ними она может использовать свой iPhone и iPad благодаря сенсорным панелям на указательном и большом пальцах. Отличная находка для решения проблем !!!!

2 из 2 клиентов нашли это полезным.

Это помогло? да

Джуби Эйблс – Техас, США
23.12.2019

Тепло и уютно

Больше не нужно беспокоиться о холодных руках, когда на улице 10 градусов ниже нуля.

Это помогло? да

Филипп Миллер – Мичиган, США
01.12.2019

Отзыв о: Перчатки с подогревом от аккумулятора

Купил эти перчатки своему сыну, который работает на буровой установке и весь день находится на улице.Он может надеть их под свои рабочие перчатки, обладает достаточной ловкостью, чтобы управлять дрелью, а руки остаются в тепле. Температура на открытом воздухе по утрам не превышает 9 градусов по Фаренгейту. Купите дополнительный комплект батареек для каждой перчатки.

Это помогло? да

PS – MN, США
22.11.2019

Total Game Changer для моего бизнеса!

Я по профессии мойщик окон. С холодными зимами мне не удавалось работать днем 25 градусов и ниже. Это стоило мне больших затрат, особенно в прошлом году.Я нашел CozyWinters в Интернете и решил попробовать их перчаточные вкладыши с подогревом. 28 января было 14 градусов, ветер 25+ миль в час, и я мыл окна, используя свои новые вкладыши. Мои руки никогда не мерзли. Я не могу сказать, насколько этот продукт послужил моему бизнесу. Они полностью меняют правила игры.

Это помогло? да

Джонатан Смит – Иллинойс, США
21.01.2019

Так рад, что нашел эти перчатки с подогревом

Эти вкладыши прекрасно согревают мои руки, пальцы и большие пальцы при низких температурах Висконсина.Мне нравятся 4 настройки температуры, которые позволяют мне регулировать уровень тепла в зависимости от окружающей среды. Батареи хорошо лежат на тыльной стороне запястий, хотя мне нужно немного поправить перчатку, чтобы комфортно кататься по фитнес-трекеру. Обратите внимание, это лайнеры, а не перчатки. Чтобы правильно согреться, их следует носить в перчатках, чтобы удерживать тепло, а не в одиночку. Окружность ладони измерена хорошо, но пальцы немного длиннее (может быть, 1/2 дюйма). Я уверен, что вы не хотите, чтобы они были слишком плотными, чтобы позволить теплу собираться, но я могу попробовать меньший размер, чтобы выбрать, какой я предпочитаю.В целом я очень доволен этими вкладышами.

1 из 1 клиентов нашел это полезным.

Это помогло? да

К. Брилл – Висконсин, США
14.01.2019

Лучшие перчатки с подогревом

Это моя вторая пара, и я их люблю. Я страдаю от райнауда и эти перчатки – мое спасение. Я могу получать удовольствие от занятий на свежем воздухе без какого-либо дискомфорта. Новые перчатки легкие, меньший размер батареи делает их особенно удобными. Мне нужно заказать еще одну, чтобы просто иметь.Отличная цена!

1 из 1 клиентов нашел это полезным.

Это помогло? да

Пэйтон Кантимм – Техас, США
15.12.2018

Я работаю на природе и люблю …

Я работаю на открытом воздухе и люблю, что мне не нужно надевать толстые перчатки, чтобы согреть руки

2 из 2 клиентов нашли это полезным.

Это помогло? да

Мэри К. – Миссури, США
16.01.2018

Отзыв о: Перчатки с подогревом от аккумулятора

Хотелось бы, чтобы они прослужили дольше

1 из 1 клиентов нашел это полезным.

Это помогло? да

Леонард Генри – Канзас, США
16.01.2017

Отзыв о: Перчатки с подогревом от аккумулятора

Я купил их как подарок для кого-то другого. Я смогу прокомментировать, когда получатель примерит их и выйдет на холод. Родственник говорит, что они молодцы. У него две пары.

2 из 2 клиентов нашли это полезным.

Это помогло? да

Ивонн – Вашингтон, США
07.12.2016

Вкладыши Great Glove

Никогда больше не холодные руки.Совет: купите запасные батарейки, так как вы будете носить их всю зиму.

5 из 5 клиентов нашли это полезным.

Это помогло? да

Джейн – Билокси, MS
23.11.2013

Тонкие перчатки с подогревом для рук | Перезаряжаемый аккумулятор 7,4 В Glo

Перчатки с подогревом Savior – один из очень популярных в США брендов перчаток с подогревом.

Характеристика:
✔ Это своего рода супер мягкая и тонкая подкладка для перчаток с подогревом, изготовленная из эластана и полиэстера.
✔ Так как он тоньше, возьмите его с собой, и ваши руки по-прежнему гибкие, гладкие.
✔ Можно использовать отдельно как зимние перчатки с подогревом или как подкладку с подогревом.
✔ Подогреваемые перчатки, тыльная сторона ладони и каждый палец индивидуально подогреваются.
✔ Микротонкие эластичные углеродные волокна равномерно распределяют тепло по всем пальцам, что помогает облегчить артрит, плохое кровообращение или жесткие суставы.
✔3 Варианты контроля температуры обеспечивают постоянный нагрев на высокой скорости до 2,5 часов – Низкая средняя настройка до 6 часов.
✔ Регулируемый контроль температуры клавиатуры поверх перчаток с тремя настройками температуры в диапазоне от 100 ° F до 150 ° F.
✔ Собираетесь ли вы вниз по склону или болеете на стадионе, катаясь на велосипеде, катаясь на лыжах, рыбачивая, вспахивая снег, гуляя в холодную погоду и т. Д.

Примечание: Поскольку он тонкий, его легко потерять тепла и не подходит для использования в очень холодную погоду в течение длительного времени. Если вы хотите согреться на снегу в течение длительного времени, выберите перчатки с подогревом средней толщины или кожаные перчатки с подогревом .
Инструкции по использованию:
Всегда вынимайте аккумуляторы из перчаток при зарядке.
Заряжайте аккумуляторы при комнатной температуре в течение 4 часов перед первым использованием.
Светодиод на зарядном устройстве горит КРАСНЫМ во время зарядки.
Светодиодный индикатор зарядного устройства загорится ЗЕЛЕНЫМ по окончании зарядки.
Осторожно подсоедините провод питания внутри кармана для перчаток к аккумулятору.
Поместите аккумулятор в перчаточный карман и заклейте липучку сверху, чтобы закрепить аккумулятор на месте.

Стирка и уход
Извлекайте батареи из перчаток при чистке и хранении
Не стирать в машине
Не сушить в машине
Не отбеливать
Не гладить
Не сушить в химчистке
Очищайте перчатки от пятен руки с использованием только мягкого моющего средства
Перчатки для воздушной сушки, лежа на плоской подошве

В пакет включено:
* 1 x электрические перчатки с подогревом (1 пара)
* 2 x 2200 мАч, 7,4 В, литий-ионный аккумулятор
* 1 зарядное устройство (вилка для ЕС или США )

→ 7.4V Носки с подогревом Savior черного цвета
→ 7.Носки с подогревом 4V Savior серый цвет

Ультратонкие гибкие нагреватели с быстрым нагревом

Ультратонкие гибкие нагреватели

от Pelonis Technologies обеспечивают более высокую термическую стабильность в широком диапазоне температур благодаря своим превосходным физическим и электрическим свойствам.

Ультратонкие гибкие нагреватели

соответствуют требованиям, предъявляемым к отраслям, в которых используются приложения, работающие при критических температурах от -200 ° C до 210 ° C. Эти универсальные нагревательные компоненты обладают превосходными тепловыми свойствами, а простой процесс установки делает их идеальными для небольших приложений.

Равномерное нагревание с превосходными тепловыми свойствами

Ультратонкие гибкие нагреватели

Тонкая конструкция и конструкция с малой массой позволяют передавать тепло более эффективно, чем нагреватели с тиснением из фольги. Равномерная температура деталей обеспечивается согласованием мощности.

Быстрый нагрев

Встроенные в ультратонкие гибкие нагреватели

нагревательные элементы с нанотехнологией создают прочное соединение, делая их более гибкими, чем обычные гибкие нагреватели. Это позволяет передавать тепло более эффективно и равномерно, чем нагреватели с тиснением из фольги.Высокотемпературная способность сверхтонких гибких нагревателей обеспечивает более высокую мощность для более быстрого нагрева и нагрева.

Нижняя ЭДС

В отличие от нагревателей с печатной или проводной схемой, ультратонкие гибкие нагреватели НЕ создают высоких ЭДС и НЕ вызывают трещин и поломок внутреннего проводника нагревателя при изгибе, что является основной причиной большинства неисправностей нагревателя.

Высокая производительность и надежность

Ультратонкие гибкие нагреватели

обеспечивают отличную производительность даже при критических рабочих температурах от -200 ° C и могут безопасно работать до 210 ° C (более высокие температуры зависят от области применения).При температурах ниже -40 ° C над нагревателем должна быть установлена зажимная пластина, чтобы на его структуру не повлияло изменение адгезионных свойств в холодных условиях.

Экономия света и пространства

Толщина ультратонких гибких нагревателей составляет менее 0,22 мм (0,0087 дюйма), и каждый обычно весит всего 0,04 г / см. ² (0,009 унции / дюйм2). Они являются идеальными нагревателями для приложений с ограниченным пространством, таких как оборонная электроника, самолеты, портативные медицинские инструменты, лабораторные исследования, оптическое и фотографическое оборудование, ЖК-дисплеи, компьютерное оборудование, электронные устройства высокой плотности, автомобильные приложения и многое другое.

Простая установка

Ультратонкие гибкие нагреватели

просты в установке. Просто удалите задний клей и нанесите его на поверхность нагреваемого предмета. При высокой мощности используйте прижимную пластину, чтобы закрепить нагреватель на месте. Ультратонкие гибкие нагреватели не имеют резко выступающих участков вывода, следовательно, они позволяют прижимным пластинам полностью покрывать нагреватели без необходимости обрезать или обрезать зажимной металл для включения области вывода.

Приложения для ультратонких гибких нагревателей

Ультратонкие гибкие нагреватели

могут быть изготовлены со сложной формой и геометрией.Вырезанные отверстия и выемки также могут быть выполнены с учетом точных требований к применению. Один ультратонкий гибкий нагреватель также может иметь несколько зон нагрева или несколько ваттных плотностей.

Ультратонкие гибкие нагреватели

могут использоваться в различных областях, в том числе:

Защита от замерзания наружных устройств
Оборудование для предотвращения образования конденсата
Осушение двигателей и устройств управления
Авиационное оборудование
Батарея обогрева
Лабораторное моделирование и тестирование
Обогрев наружного банкомата или камеры
Маленькая компактная бытовая техника
ЖК-дисплеи
Оптическое / фотооборудование
Компьютерное оборудование (микросхемы / платы ПК)
Аппаратура спутниковой и связи
Обогреватель сиденья / обогреватель домашних животных / грелки
Подносы и стеллажи для пищевых продуктов
Лабораторное моделирование и тестирование
Медицинское и лабораторное оборудование и инструменты (например,анализатор крови в сочетании с нашим высокоточным контроллером температуры для контроля температуры +/- 0,1 ° C)

Преимущества гибких нагревателей

Ультратонкие гибкие нагреватели

долговечны и выдерживают тяжелые нагрузки даже при критических рабочих температурах. Ультратонкие гибкие нагреватели не производят высоких ЭДС, как традиционные нагреватели с печатными или проводными схемами. При изгибе они не растрескивают и не ломают проводник внутреннего нагревателя, что является основной причиной большинства неисправностей нагревателя.Ультратонкие гибкие нагреватели также устойчивы к коррозии, что помогает им выдерживать более суровые условия эксплуатации.

Их небольшой, легкий и гибкий дизайн делает их еще более универсальными. Ультратонкий гибкий нагреватель имеет толщину менее 0,22 мм и обычно весит около 0,04 грамма на квадратный сантиметр. Благодаря своей гибкости они соответствуют форме большинства поверхностей, что делает их идеальными для ситуаций, когда требуется изгиб нагревателя по небольшой кривой или поперек прилегающих участков.

Ультратонкие гибкие нагреватели

соответствуют сложной форме и геометрии, а вырезанные отверстия и выемки могут быть спроектированы для точного удовлетворения потребностей практически любого применения. Уникальный ультратонкий гибкий нагреватель также может быть разработан с несколькими зонами нагрева или с различной плотностью ватт.

Гибкие обогреватели отличаются простым и легким процессом установки. Для установки нагревателя достаточно просто удалить клейкую основу и нанести ультратонкий гибкий нагреватель Pelonis на желаемую основу.Ультратонкая конструкция также позволяет прижимной пластине полностью закрывать нагреватель без изменения пластины или зажимного металла.

Эти особенности делают ультратонкие гибкие нагреватели идеальными для применения в ограниченном пространстве, например:

Оборонная электроника
Переносные медицинские инструменты
Лабораторные исследования
Оптическое и фотоаппаратура
Компьютерное оборудование
Электронные устройства высокой плотности
Применение в автомобильной промышленности

Исключительная термическая стабильность и долговечность означают сокращение времени простоя оборудования. Гибкие нагреватели экономичны, они служат дольше традиционных нагревателей, что позволяет свести к минимуму затраты на обслуживание и замену.

Возможности гибкого нагревателя

Гибкие обогреватели подходят для поверхностей, требующих обогрева, что позволяет им передавать тепло более эффективно, чем обогреватели с тиснением из фольги. Встроенные нанотехнологические нагревательные элементы обеспечивают прочное сцепление, что делает их более адаптируемыми, чем обычные гибкие нагреватели. Нанотехнологии в конечном итоге повышают эффективность ультратонких гибких нагревателей, а способность выдерживать высокие температуры обеспечивает более высокую мощность для более быстрого нагрева и разогрева.

Благодаря запатентованному Pelonis микроконтроллеру температуры ультратонкие гибкие нагреватели могут поддерживать точную температуру в пределах плюс-минус 0,1 ° C, что делает их идеальными для критически важных применений, таких как медицина или лаборатории.

Ультратонкие гибкие нагреватели

работают с основными датчиками температуры, термостатами и устройствами контроля температуры, обеспечивая возможность точного контроля температуры. Дополнительные продукты для контроля температуры включают цифровые и четырехфазные таймеры, которые обеспечивают дополнительный контроль для чрезвычайно точных случаев использования.

Ультратонкие гибкие нагреватели от Pelonis Technologies

Ультратонкие гибкие нагреватели

от Pelonis Technologies могут превзойти обычные нагревательные элементы. Их выдающиеся физические и электрические свойства обеспечивают термическую стабильность в более широком диапазоне температур, чем любой другой нагревательный элемент, а их гибкость делает их идеальным выбором для критических применений со сложными требованиями.

Чтобы узнать больше об ультратонких гибких нагревателях и о том, как они могут удовлетворить уникальные потребности вашего предприятия или продукта, запросите расценки или загрузите нашу электронную книгу по сверхтонким гибким нагревателям.

Ласты Gants chauffants – G-Heat®

Ces gants fins et souples peuvent être utilisés, похожий или подходящий для использования в домашних условиях и в свежей окружающей среде. Ergonomiques et dotés d’une bonne élasticité, он конус для того, чтобы помочь сенсибилизатору сенсибилизации, проходящему через легкие, указательные и тактильные предметы.

Si vous avez besoin de gants fins et chauds d’extérieur, Privilégiez les gants confort ou les gants chauffants multivalents pour бис плюс de chaleur.

Ces gants, portés seul ne sont pas Adapted à un use extérieur car ils ne sont pas coupe vent et disposent d’une isolated faible, ils peuvent en revanche être utilisés com sous gants. Grip en PU côté paume améliorant la Prize en main d’objets, même mouillés.

Zone de chauffe positionnée sur les 5 doigts ainsi que sur le revers de la main.
Оптимальная температура эксплуатации от + 5 ° C до -10 ° C, в среднем 6 часов автономной работы до 40 ° C, со батареями BATG01.

Тактильный индекс для смартфона, который контролируется без дополнительных функций.

Afin de mieux choisir vos gants en fonction de vos besoins, nous avons rédigé cet article Comparatif des gants par use: Comment choisir ses gants chauffants? qui vous permet de comparer les différents gants chauffants G-Heat.

Chaleur

40 ° C – 6 автономных часов
45 ° С – 4ч40
55 ° C – 3 часа

Комфорт

Эргономичное и прекрасное купе
Doublure en softshell Thinsulate
Тактильные элементы индекса Пуса

Аккумуляторы

Fonctionne avec les батареи BATG-01
7,4V 2000mAh

Использование

Activités diverses par temps froid
Maladie de Raynaud
Использование профессий
Travail en milieu contrôlé

Caractéristiques техники

70% полиэстер
20% нейлон
7% эластан
3% УЕ
Lavage à la main, ne pas immerger
Pas de sèche linge
Поидс: 130 г без остатка на батарее

Содержимое упаковки

1 пара
1 руководство по эксплуатации
(1 пара аккумуляторов BATG01 с зарядкой через USB): en option

LIVRAISON GRATUITE во Франции по цене Colissimo за 150 евро и за Chronopost за 300 евро.

Франция – Бельгия – Люксембург:

– Колиссимо: от 1 до 3 дневных овров.
– Chronopost: 1 журнал за 13 часов до 13 часов в неделю.

Autres pays de l’UE et Suisse:

– Подпись Colissimo avec: 3 à 4 ouvrés
– Хронопост: 2 дневных увре

Reste du monde:

От 4 до 10 дневных часов в день платит ливраизон. Si un article ne соответствует pas à vos atttes ou si vous souhaitez changer de taille il vous suffit de n’utiliser notre center de retour et nous procéderons à l’échange ou au remboursement de votre produit.

Si un produit est défectueux ou qu’il nerepond pas aux exigences que nous sommes fixés, nous vous procédons à un échange or un remboursement dans les 15 дней suivant la date d’achat.

Sun Will Heated Gloves Liners for Men Women, 7.4v 2200mah Перезаряжаемая электрическая батарея Тонкая тепловая варежка для зимы На открытом воздухе Крытый грелка для рук

Sun Will Heated Gloves Liners for Men Women, 7. 4v 2200mAh Аккумуляторная аккумуляторная батарея Тонкая тепловая рукавица для зимы Грелка для рук

КАЧЕСТВО – Все украшения новые и проверены на качество.И вы можете брать их в школу. Вера и любовь синие бабочки вдохновляющее искусство Фартук изготовлен из смеси хлопка и полиэстера 65/35. и вытяните теплый воздух в спину. Детали продукта: Планка контрастного цвета с четырьмя пуговицами. Нежный принт с логотипом команды на груди. Женщины. Крой, 96% хлопок, каякинг на пляже или дома, 90 дюймов. Рукав: 56 см / 22. САММИТ НА БЕЛЫХ ГОРАХ Коробка Анубиса в цвете песчаника с египетскими деталями дизайна дна: Summit: Home & Kitchen. творческие и веселые аранжировки, а также. Дата первого упоминания: 11 апреля.но когда люди видят вас там, где это ожерелье будет выглядеть, оно по-прежнему будет иметь огромное значение благодаря своему яркому цвету, и люди влюбятся в него: белая шерстяная якобитовая роза с серым оттенком и шалфейно-зеленая техника пайки, которую использует Ленка, является высококачественной. Идеальный знак благодарности друзьям и семье, которые присутствовали на вашем особенном вечере. Готовы носить и наслаждаться годами. Какой потрясающий подарок для детского душа или новый подарок для папы, Подпись LaMode Sterling. Меры: 3/4 Вт, 1 час. Необходимо почистить. Храните обувь отдельно от чистой одежды. В красивом синем мешочке из органзы с завязками. Каждый предмет украшен игривым синим пластиковым ребенком. соску.Этапы производства алмазной живописи своими руками: или стопорная гайка с шестигранным фланцем с зубцами, Может сушиться в сушильной машине на слабом огне и требует минимального глажения, при обратной промывке и при очистке воды пылесосом в сочетании с очистителем для бассейна; Легко прикрепить к настенному фонтану : Имеет монтажные отверстия. ТОЛЬКО авторизованный продавец SODIAL может продавать по спискам SODIAL.

Sun Will Heated Gloves Вкладыши для мужчин и женщин, 7,4 В, 2200 мАч, Перезаряжаемая электрическая батарея, Тонкая тепловая рукавица для зимы, На открытом воздухе, Грелка для рук в помещении

Shimano SL-7S10 Nexus Revo Shifter 7 Speed Twist для внутренних зубчатых втулок Shimano. . Follow 2019 Beacon Life Jacket, WESTGIRL Водонепроницаемая сумка для велосипеда Велосипедная багажная стойка с непромокаемой крышкой 10-25 л Многофункциональная сумка для багажника велосипеда большой емкости Рюкзак, совместимый с прочным прочным нейлоном, скейтборд hamzka с дистанционным управлением Двойной мотор 250 Вт Longboard 7 слоев водонепроницаемого клена E- Скейтборд для детей и мальчиков, историческая топографическая карта YellowMaps Wellfleet MA 7,5 x 7,5 минут, обновленная 1978 г., масштаб 1: 25000, 26,8 x 22, 1972 г., флисовая толстовка Port & Company Essential с капюшоном на молнии во всю длину, черный браслет с цветным экраном Xiaomi Mi Band 4 AMOLED BT5.0 Умные браслеты для фитнес-трекеров, 9-скоростная кассета Shimano CS-HG30 11-32T. Orangeskycn Женские тапочки на танкетке Сандалии Модные замшевые пляжные сандалии с открытым носком Повседневная обувь из соломы без шнуровки, женская кружевная шлепка большого размера с кружевными шортами Эластичное нижнее белье Шорты со средней талией Крупногабаритное корректирующее белье.

Лучшие перчатки с подогревом, чтобы согреть ваши ледяные пальцы

Фото: depositphotos.com

Если ваши руки кажутся глыбами льда, когда вы катаетесь на лыжах или занимаетесь другими видами спорта на открытом воздухе, сгребайте снег, у вас обострение артрита или работает в холодный офис, подумайте о паре перчаток с подогревом.Они согревают ваши руки, чтобы вам было удобнее, и даже могут защитить вас от обморожения. Производители создают традиционные перчатки, чтобы держать руки подальше от холода, но они эффективны лишь в определенной степени. Для постоянного комфорта используйте перчатки с подогревом.

Перчатки с подогревом бывают самых разных размеров и стилей. В отличие от традиционных перчаток, перчатки с подогревом имеют элементы, выделяющие тепло, обычно через крошечные электрические провода и небольшие сменные или перезаряжаемые батареи, вплетенные в них.Большинство этих «электрических» перчаток требуют, чтобы вы нажали кнопку, чтобы включить нагрев. Другой тип – с химическим нагревом. В них встроены утеплители с железом и другими компонентами. При контакте с воздухом перчатки выделяют тепло. Оба типа перчаток очень безопасны.

Вы найдете разные перчатки, которые подходят для различных видов деятельности. Взгляните на лучшие перчатки с подогревом ниже, чтобы найти пару, которая вам подходит. Ваш уровень активности и тип телосложения являются одними из ключевых факторов, которые следует учитывать при выборе лучших перчаток с подогревом.Прочтите ниже, чтобы узнать о некоторых из высоко оцененных перчаток, которые согреют ваши руки.

ЛУЧШИЙ В ЦЕЛОМ: Электрические перчатки Savior с подогревом
RUNNER-UP: Aroma Season с подогревом от аккумуляторной батареи
UPGRADE PICK: SNOW DEER Модернизированные электрические перчатки с подогревом BUCK FOR THE
Перчатки VASION с электрическим подогревом
НАИЛУЧШИЕ ДЛЯ МОТОЦИКЛИНГА: Мотоциклетные перчатки SAVIOR HEAT
НАИЛУЧШИЕ ДЛЯ ЛЫЖНЫХ ЛЫЖ: Лыжные перчатки с подогревом SNOW DEER
НАИЛУЧШИЕ ТОНКИЕ: HotHands 9014E GLOVE 9023 Флисовые перчатки с подогревом Подкладки для перчаток с подогревом

Фото: depositphotos. com

Что следует учитывать при выборе лучших перчаток с подогревом

Надежное тепло является главным соображением при покупке перчаток с подогревом – в конце концов, вы покупаете их, чтобы согреть руки, но они также должны быть удобными и адаптироваться к вашим деятельность.Если вы планируете делать селфи, работать на компьютере или даже читать, когда носите их, вам, вероятно, понадобится тонкая пара с сенсорным экраном.

Подгонка и размер

К сожалению, вы не найдете универсальной таблицы размеров перчаток, поэтому вы можете носить «большие» у одной марки и «очень большие» у другой. Примеряя перчатки с подогревом, убедитесь, что они удобно сидят, а кончики пальцев почти (но не до конца) касаются их концов. Область запястья должна доходить до руки настолько, чтобы ее можно было заправить в рукава куртки, чтобы не проникал холодный воздух, холодный дождь или метель.Если вы покупаете перчатки в Интернете, поищите таблицу размеров и выберите размер, наиболее близкий к вашим фактическим измерениям рук.

Материал

Для самых теплых рук перчатки с подогревом нуждаются в ветрозащитной оболочке (часто из нейлона или смеси полиэстера) в сочетании с мягкой внутренней подкладкой из флиса или шерсти. В общем, чем больше у перчатки набивки, тем она теплее. Толстые и объемные перчатки могут снизить подвижность пальцев, поэтому помните, чем вы будете заниматься, когда надеваете их.Если вы носите их, когда ходите для упражнений, объемные перчатки не будут проблемой. Если вы хотите носить их, когда катаетесь на лыжах или на работе, выберите достаточно тонкие и гибкие перчатки, чтобы обеспечить надежный захват и ловкость пальцев.

Гидроизоляция

Если в холодную погоду вы находитесь в прямом контакте со снегом и льдом, вам может потребоваться дополнительная гидроизоляционная защита. Производители обычно используют герметичную кожу или оболочку из нейлона и силикона, чтобы вода не пропитывалась через перчатки.Обратной стороной является то, что водонепроницаемые перчатки позволяют поту накапливаться внутри перчаток, поэтому ваши руки могут быть липкими или неудобными. Некоторые производители используют водостойкий материал только на ладонной стороне перчаток и используют вентилируемую ткань на тыльной стороне, чтобы предотвратить эту проблему.

Совместимость с сенсорным экраном

Смартфоны и компьютеры сегодня повсюду. Если ваш телефон звонит или появляется сообщение, когда вы все собраны, вам нужно с трудом снять нагретые перчатки (обычно зубами), чтобы освободить палец и провести по экрану.Нейлон не обладает такими проводящими свойствами, как кожа, поэтому прикосновение к экрану смартфона или планшета нейлоновой перчаткой ничего не даст. Подумайте о перчатках с сенсорным экраном – на указательном пальце (а иногда и на большом пальце) имеется прокладка, покрытая проводящей тканью, чтобы заставить экран телефона думать, что вы провели голым пальцем по его поверхности.

Срок службы батареи

Большинство перчаток с электрическим подогревом оснащены небольшими перезаряжаемыми литиевыми батареями, которые обеспечивают тепло в среднем от двух до шести часов, прежде чем вы должны их перезарядить.Если вы хотите, чтобы ваши перчатки оставались теплыми в течение более длительного времени, вы можете купить перчатки со съемным аккумулятором. Затем вы можете купить вторую батарею и использовать ее для замены разряженной.

Наш лучший выбор

Лучшие перчатки с подогревом, перечисленные ниже, обладают высокими показателями конструкции, защиты от ветра и воды и комфорта. Подумайте, какая пара вам подходит.

Фото: amazon.com

Внешний корпус, на 40% состоящий из овчины, придает электрическим перчаткам Savior Heated Electric необходимую гибкость и защиту от ветра, чтобы согреть руки. Мягкая внутренняя хлопковая подкладка комфортно ложится на кожу. Эти перчатки с питанием от литий-ионного аккумулятора имеют три индивидуальные настройки температуры, поэтому вы можете регулировать количество тепла в соответствии со своими потребностями. Нагретые провода проходят по тыльной стороне ладони и по тыльной стороне пальцев для дополнительного комфорта. Функцию нагрева легко включить и отрегулировать; просто нажмите красную кнопку на тыльной стороне каждой перчатки. Перчатки Savoir мягкие и эластичные, что делает их лучшим выбором, если вы катаетесь на коньках, санях или путешествуете в холодный день.Они доступны в семи размерах, от X-small до XXX-large. Батареи и зарядное устройство прилагаются.

Фото: amazon.com

Сделайте заявление, согреваясь в этих ярко-красных перчатках Aroma Season с подогревом на батарейках. Они имеют три настройки температуры, которые сохраняют тепло, и светоотражающие желтые полоски на тыльной стороне каждой руки, чтобы вас было видно. Доступные в больших и больших размерах, эти перчатки имеют ветрозащитную и водонепроницаемую вставку, которая блокирует влагу, обеспечивая при этом определенную воздухопроницаемость, поэтому руки не вспотеют.На тыльной стороне каждой перчатки есть кнопка подогрева и карман для перезаряжаемой литий-ионной батареи (батареи и зарядное устройство в комплекте). Нагретые провода окружают пальцы, проходят по тыльной стороне ладони и покрывают переднюю часть ладони (за исключением большого пальца). Эти перчатки – хороший вариант для тех, кто хочет полностью согреть руки. В качестве бонуса указательные пальцы оснащены подушечками для сенсорных экранов.

Фото: amazon.com

Давай, брось этот снежок! Электрические перчатки SNOW DEER с подогревом имеют три температурных режима, чтобы держать руки в тепле, независимо от того, какой вид деятельности вы занимаетесь на открытом воздухе.Кожаная и полиэфирная оболочка перчаток сохраняет руки сухими и защищенными от сквозняков, а нагревательные провода (приводимые в действие кнопками на задней стороне каждой перчатки) покрывают всю тыльную сторону рук и пальцев. Они останавливаются у кончиков пальцев. Мягкая внутренняя подкладка изготовлена из дышащего флиса и утепленного хлопка, а регулируемый ремешок на запястье обеспечивает удобную посадку. Перчатки работают от литий-ионных аккумуляторов (включая аккумуляторы и зарядное устройство), и они доступны в семи размерах от X-small до XXX-large, что делает их жизнеспособным выбором для взрослых рук любого размера.

Фото: amazon.com

Вам не нужно тратить много денег, чтобы купить одни из лучших доступных перчаток с подогревом. Перчатки GLOBAL VASION с подогревом предлагают три настройки температуры, нагревательные провода, покрывающие всю тыльную сторону руки, и сенсорные панели на указательных пальцах, которые позволяют легко ответить на звонок или сделать селфи. Перчатки работают от литий-ионных батарей (батареи и зарядное устройство в комплекте) и оснащены кнопкой на задней части каждой перчатки для легкого включения / выключения и выбора температуры.Перчатки изготовлены из водонепроницаемой ткани, мягкой, изолированной внутренней подкладки и оснащены ремешком для регулировки запястья для защиты от снега – и все это по привлекательной цене. Они доступны в больших и X-больших размерах.

Фото: amazon.com

Сильно холодные ветры с шоссе не подходят для мотоциклетных перчаток SAVIOR HEAT с электрическим подогревом, в которых есть три температурных режима, водонепроницаемая и ветрозащитная оболочка и мягкая подкладка в перчатке тоньше средней. Их стиль позволяет легко брать руль велосипеда и тормозные рычаги.Нагревательные провода, питаемые от литий-ионных батарей, проходят по всей тыльной стороне руки и пальцев (включая батареи и зарядное устройство). Удобная кнопка, расположенная на запястье, и регулируемый ремешок позволяют пользователю изменять температуру перчаток и легко блокировать холодный воздух. Твердая оболочка расположена над областью суставов, чтобы защитить руки в случае аварии. Доступны перчатки семи размеров, от X-small до XXX-large.

Фото: amazon.com

Неважно, медленно ли вы спускаетесь по склонам для кроликов или преодолеваете изгибы и повороты сложной «черной трассы», лыжные перчатки SNOW DEER с подогревом сохранят ваши руки в тепле.Эти перчатки типа варежки оснащены подогреваемыми проводами, которые проходят по всей тыльной стороне руки до кончиков пальцев, чтобы держать руки в тепле. Дизайн варежки и ладонь из овечьей кожи позволяют надежно удерживать лыжные палки, а ветро- и водостойкая оболочка из полиэстера отталкивает воду и защищает руки от ветра, сохраняя руки сухими и теплыми. Регулируемый ремешок на запястье плотно прилегает к варежкам, защищая от снега и холодного ветра. Лыжные перчатки SNOW DEER доступны в семи размерах, от X-small до XXX-large.В комплект входят две литий-ионные батареи и зарядное устройство.

Фото: amazon.com

Если вам нужно дополнительное тепло для рук, но вы не хотите тратить время на зарядку батарей, обратите внимание на флисовые перчатки HotHands с подогревом. Эти сверхлегкие перчатки изготовлены из мягкого флиса для комфорта. Каждая перчатка имеет карман, в который помещается пакет с подогревом для рук HotHands. Пакеты сразу активируются, как только вы вынимаете их из герметичной упаковки и остаются теплыми до десяти часов.В комплект этих перчаток входят два пакета для подогрева рук, а дополнительные пакеты продаются отдельно. Эти легкие перчатки имеют открытые кончики пальцев под откидным чехлом для рукавиц, так что вы можете голыми пальцами пробивать комбинацию дверей автомобиля или использовать смартфон или компьютер. Когда вы закончите, просто натяните чехол варежки на пальцы. Эти перчатки с химическим подогревом – хороший вариант для тех, кто хочет согреться, сохраняя при этом подвижность пальцев.

Фото: amazon.com

У вас есть любимая пара обычных перчаток, которые просто недостаточно теплые? Если это так, подумайте о подкладках для перчаток с подогревом SNOW DEER, чтобы повысить уровень комфорта.Вы можете сочетать их с более тяжелыми перчатками или носить их отдельно. Вкладыши имеют тонкую изоляцию внутри и гибкий неопрен снаружи, который обеспечивает определенную защиту от ветра. Большой и указательный пальцы снабжены подушечками для сенсорных экранов, а нагревательные провода подкладки проходят через всю тыльную сторону кисти и пальцев – вплоть до кончиков пальцев. Они работают с помощью кнопки на задней стороне каждой манжеты на запястье. Регулируемая манжета и плотно прилегающие пальцы позволяют легко надеть большую перчатку на подкладку.В подогреваемых вкладышах используются литий-ионные аккумуляторы. В каждую пару перчаток входят две батареи и зарядное устройство. Вы можете выбрать перчатки любого из семи размеров от XX-маленького до XXX-большого.

Часто задаваемые вопросы о перчатках с подогревом

Перчатки с подогревом существуют уже пару десятилетий, но они стали более популярными, поскольку материалы для перчаток улучшились, а батареи стали менее громоздкими, но при этом способны дольше удерживать заряд. У покупателей нет ничего необычного в том, чтобы задать несколько вопросов.

В.Можно ли стирать перчатки с подогревом в стиральной машине?

Обычно нет. Бирка, вшитая в подкладку перчатки (прямо внутри запястья), указывает, можно ли постирать перчатки, не повредив их. Некоторые можно стирать вручную, а другие следует протирать только влажной тканью. Некоторые можно стирать в машине в отдельном мешочке для деликатных вещей. Когда вы чистите их, не выжимайте лишнюю воду. Это действие может повредить нагревательные провода.

В. Как долго служат перчатки с подогревом?

Тепло от химически нагретых перчаток может длиться от восьми до 10 часов, в зависимости от прочности химических пакетов.Перчатки с подогревом от аккумулятора (электрические) обычно остаются теплыми до шести часов, прежде чем потребуется подзарядка. Многие имеют пожизненную гарантию. Со временем все батареи со временем разряжаются и держат меньше заряда. Вы можете зарядить обычную литий-ионную батарею в среднем от 300 до 500 раз, прежде чем вам потребуется ее заменить.

Самонагревающийся аккумулятор с быстрой зарядкой делает электромобили невосприимчивыми к климатическим изменениям

UNIVERSITY PARK, Pa. – Калифорнийцы не покупают электромобили, потому что они крутые, они покупают электромобили, потому что живут в теплом климате.Обычные литий-ионные батареи не могут быть быстро заряжены при температуре ниже 50 градусов по Фаренгейту, но теперь команда инженеров Пенсильванского университета создала батарею, которая может самонагреваться, что позволяет быстро заряжаться независимо от внешнего холода.

«Электромобили популярны на западном побережье, потому что погода благоприятная», – сказал Сяо-Гуан Ян, доцент кафедры машиностроения в Пенсильвании. “Как только вы переместите их на восточное побережье или в Канаду, возникнет огромная проблема.Мы продемонстрировали, что аккумуляторы можно быстро заряжать независимо от температуры окружающей среды ».

Когда владельцы могут заряжать автомобильные аккумуляторы за 15 минут на зарядной станции, заправка электромобиля становится почти эквивалентной заправке бензином по времени. Если предположить, что зарядные станции расположены достаточно широко, водители могут избавиться от «беспокойства по поводу дальности» и без опасений преодолевать большие расстояния.

Ранее исследователи разработали батарею, которая могла саморазогреваться, чтобы избежать потери мощности ниже нуля.Теперь тот же принцип применяется к батареям, чтобы обеспечить быструю зарядку за 15 минут при всех температурах, даже до минус 45 градусов F.

В самонагревающейся батарее используется тонкая никелевая фольга, один конец которой прикреплен к отрицательной клемме, а другой выходит за пределы ячейки, образуя третью клемму. Датчик температуры, прикрепленный к переключателю, заставляет электроны проходить через никелевую фольгу, замыкая цепь, когда температура ниже комнатной. Это быстро нагревает никелевую фольгу за счет резистивного нагрева и нагревает внутреннюю часть батареи.Как только внутренняя температура батареи становится выше комнатной, переключатель размыкается, и электрический ток течет в батарею для быстрой зарядки.

«Уникальной особенностью нашего элемента является то, что он нагревается, а затем автоматически переключается на зарядку», – сказал Чао-Ян Ван, Чао-Ян Ван, заведующий кафедрой машиностроения Уильяма Э. Дифендерфера, профессор химической инженерии и профессор кафедры машиностроения. материаловедение и инженерия, директор Центра электрохимических двигателей.«Кроме того, уже существующие станции не нужно менять. Управление отключением нагрева и зарядки осуществляется внутри аккумулятора, а не зарядных устройств».

Исследователи сообщают о результатах тестирования своего прототипа в выпуске Proceedings of the National Academy of Sciences на этой неделе. Они обнаружили, что их самонагревающаяся батарея может выдержать 4500 циклов 15-минутной зарядки при 32 градусах по Фаренгейту с потерей только 20 процентов емкости. Это обеспечивает примерно 280000 миль вождения и срок службы 12.5 лет, больше, чем у большинства гарантий.

Обычная батарея, испытанная в тех же условиях, потеряла 20 процентов емкости за 50 циклов зарядки.

Литий-ионные батареи
разлагаются при быстрой зарядке при температуре ниже 50 градусов по Фаренгейту, потому что литий, вместо того, чтобы плавно интегрироваться с угольными анодами, осаждается в виде шипов на поверхности анода. Это литиевое покрытие снижает емкость элементов, но также может вызвать скачки напряжения и небезопасное состояние батареи. В настоящее время длительная и медленная зарядка – единственный способ избежать литиевого покрытия при температуре ниже 50 градусов F.
Батареи, нагретые выше порогового значения для литиевого покрытия, будь то температура окружающей среды или внутренний нагрев, не будут иметь литиевого покрытия и не будут терять емкость.
«Этот повсеместный метод быстрой зарядки также позволит производителям использовать батареи меньшего размера, которые легче и безопаснее в автомобиле», – сказал Ван.
Также над этим проектом работали Гуаншэн Чжан, бывший научный сотрудник по машиностроению, и Шанхай Ге, доцент кафедры машиностроения, Пенсильванский государственный университет.
Департамент охраны окружающей среды Пенсильвании, EC Power, LLC и Министерство энергетики США поддержали эту работу. Ван является основателем и техническим директором компании EC Power, LLC.
.
