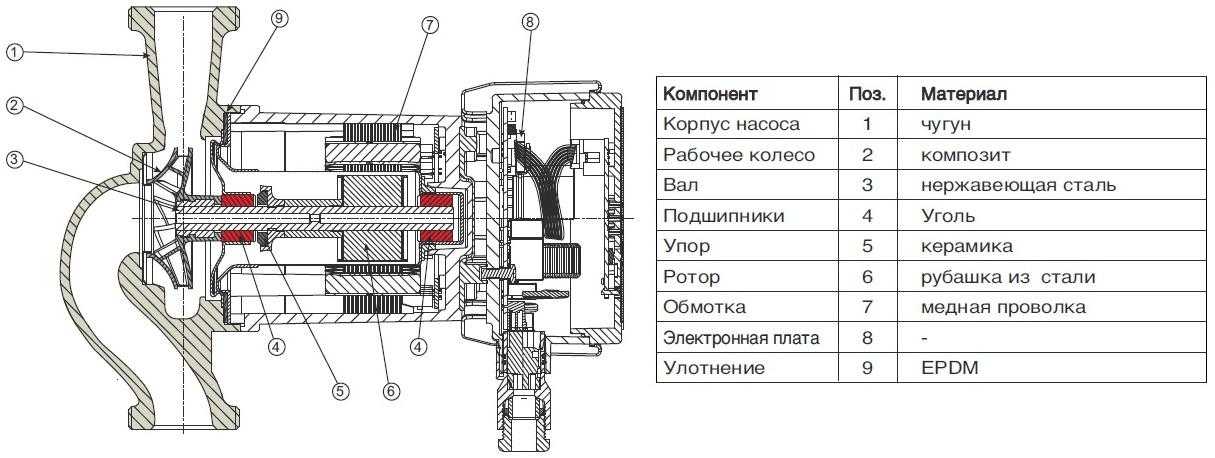

Конструкционные элементы насоса:

• насосная часть, раковина и крыльчатка, закрепленная на валу;
• электродвигатель;
• блок электронного управления.

Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

• Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
• Визуально проверяется наличие и состояние заземления.
• Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
• Двигатель не должен сильно вибрировать.
• Проверяется давление в линии и его соответствие номинальному.
• Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

Потребуется:

• шестигранный ключ;
• шлицевая отвертка (плоская) на 4 и 8 мм;
• отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

Порядок действий:

1. Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
2. Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
3. По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».

Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя.

Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.

Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.

Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Ремонт

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

• конденсатор на 1-5 микрофарад;
• блок клемм для подключения;
• регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ. При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В.

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.
