Мембранный расширительный бак Varem UNIGB 18 л.для закрытых систем отопления

Описание товара

Мембранный расширительный бак Varem UNIGB

Характеристика расширительного бака VAREM UNIGB 24:

  • Материал корпуса:Сталь
  • Область применения:для дома, для квартиры
  • Размещение:настенный
  • Размеры мм: 500×270
  • Форм-фактор:цилиндрический
  • Тип мембраны:сменная мембрана
  • Материал мембраны:SBR
  • Внутреннее покрытие:нет
  • Диаметр подключения, дюйм:3/4
  • Объем, л:18
  • Диапазон рабочих температур, С:90
  • Максимальное рабочее давление, бар:5
  • Вес кг: 4
  • Страна Италия-Россия

Гарантия

Гарантийный срок Varem UNIGB- 1 год с момента продажи изделия покупателю. Гарантийные обязательства выполняются при соблюдении потребителем правил эксплуатации, хранения, транспортировки и монтажа.
Условия выполнения гарантийных обязательств:

  • повреждения, возникшие в результате несоблюдения руководства по эксплуатации;
  • нарушение сохранности пломб;
  • самостоятельной разборки или ремонта;
  • неправильного монтажа или подключения;
  • на повреждения, полученные в результате неправильной транспортировки , хранения, удара или падения;
  • при наличии внешних механических повреждений;
  • при наличии следов воздействия химически активных веществ.

Вакуумный расширительный бачок для отопления


Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Система отопления, являясь сложной инженерной конструкцией, состоит из множества элементов, имеющих различное функциональное назначение. Расширительный бачок для отопления — одна из важнейших частей контура отопительной системы.

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Устройство и принцип действия

Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

Мембраны бывают следующих типов:

  • баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
  • в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

Давление газа настраивается для каждой системы в индивидуальном порядке, который описывает прилагаемая к таким приборам как расширительный бачок для отопления закрытого типа инструкция. Некоторые производители в конструкции своих расширительных баков предусматривают возможность замены мембраны. Такой подход несколько повышает первоначальную стоимость прибора, зато впоследствии, при разрушении или повреждении мембраны стоимость её замены будет ниже цены нового расширительного бака.

С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

Принцип работы их также одинаков – при росте давления воды в сети за счёт расширения при нагревании, мембрана растягивается, сжимая находящийся по другую сторону газ и позволяет попасть внутрь бака излишкам теплоносителя. При остывании и, соответственно, падении давления в сети, процесс проходит в обратном порядке. Таким образом, регуляция постоянного давления в сети происходит в автоматическом режиме.

Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно. При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление. В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления, k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%; D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:

Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)

Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

spetsotoplenie.ru

Расширительный бак для системы отопления, давление, принцип работы

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается.

Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

otoplenie-doma.org

Расширительный бак для отопления закрытого типа установка – нюансы монтажа

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

  • Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
  • В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

  • В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
  • Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
  • Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
  • Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
  • За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
  • И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

  • В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
  • При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
  • При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

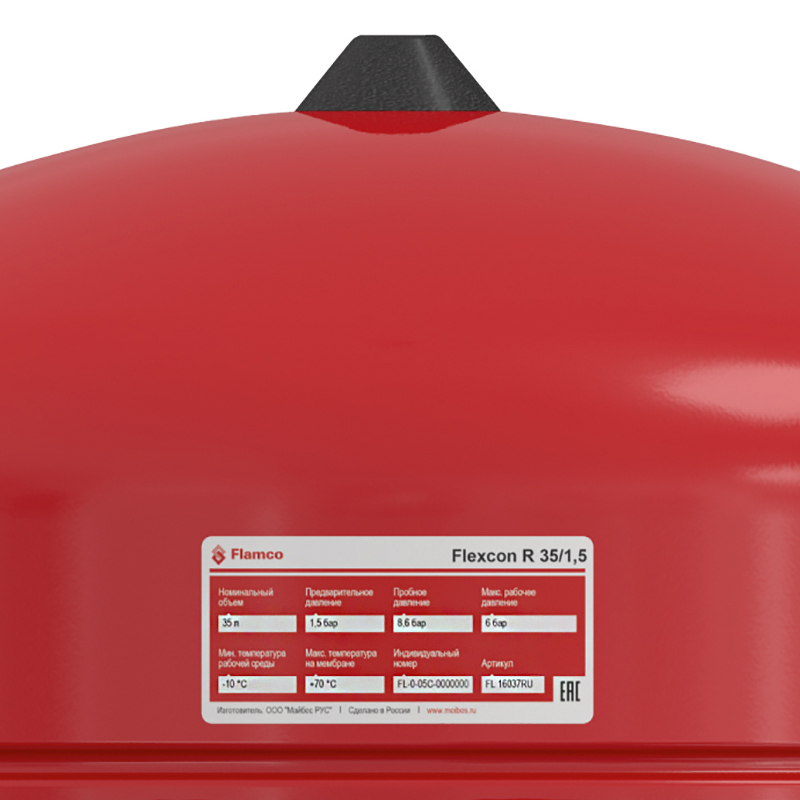

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

Vб – требуемый рабочий объем расширительного бачка;

Vс – общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

  1. Общий объем системы (Vс) можно определить несколькими способами:
  • Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
  • Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т. п.
  • Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °ССодержание гликоля, % от общего объема
010203040507090
00.000130.00320. 00640.00960.01280.0160.02240.0288
100.000270.00340.00660.00980.0130.01620.02260.029
200.001770.00480.0080.01120.01440.01760.0240.0304
300.004350.00740.01060.01380.0170.02020.02660.033
400.00780.01090.01410.01730.02050.02370.03010.0365
500.01210.01510.01830.02150.02470.02790.03430.0407
600.01710.02010.02320.02630.02940.03250.03870.0449
700.02270.02580.02880.03180. 03480.03780.04380.0498
800.0290.0320.03490.03780.04070.04360.04940.0552
900.03590.03890.04170.04450.04730.05010.05570.0613
1000.04340.04650.04910.05170.05430.05690.06210.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (Qm – Qб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

ИллюстрацияКраткое описание выполняемой операции
Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка –  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно.

Рекомендация всем установщикам – не забывать про этот момент.

Наматывается нить для запаковки крана, …
… кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена.
Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана.

При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.

В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку.

На этом установку можно считать законченной.

Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
Лета хомута расправляется и продевается в щели монтажной площадки.
Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
.. а затем – до упора, с помощью отвертки или ключа.
В таком виде бачок будет готов к подвешиванию на стене.
Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.  Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

otoplenie-expert.com

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.

Расширительный бак в системе отопления Поэтому всё будем делать по порядку, и для начала вспомним уроки физики. Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.  Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду. Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте. Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением. Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.  Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление» Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.  Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.  Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:
  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.
Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления. Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали   И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.  Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим. Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.   Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно. Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла. Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.
После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку. Все предложения ()

Предложения магазинов:

Статья размещена в разделах: отопление, расширительный бак, монтаж, статьи

8 спасибо за статью 9 в избранном 59550 просмотров

7dach.ru

Расширительный мембранный бак для отопления

Wester WRV-8 – мембранный бак для систем отопления.

Расширительный мембранный бак — элемент закрытой системы отопления, предназначенный для компенсации теплового расширения теплоносителя и поддержания необходимого давления.

Примечание! Помимо применения в системах отопления, мембранные баки также используются в системах водоснабжения. Они «смягчают» гидроудары, возникающие при включении/выключении насосных станций, а также поддерживают постоянное давление в системе.

Конструкция мембранного бака

Расширительный мембранный бак для отопления представляет собой герметичный стальной корпус цилиндрической формы, покрытый красным эпоксидным лаком (также существуют баки, покрытые синим лаком, но они предназначены для холодной воды). В корпусе расположены 2 камеры: газовая и водяная, которые отделены друг от друга подвижной газонепроницаемой мембраной (диафрагмой), изготовленной из бутилкаучука. Благодаря такому материалу мембрана способна стабильно функционировать при различных температурах (от -10 до +100°C) и совершать до 100 000 циклов.

Устройство мембранного расширительного бака.

Мембрана практически полностью исключает взаимодействие теплоносителя и газа. Отсутствие такого взаимодействия позволяет дольше сохранять предварительное давление в газовой камере, что положительно влияет на срок службы бака.

Примечание! Современные высококачественные мембраны не просто вытягиваются под давлением расширяющегося теплоносителя, а как бы «прилипают» к стенкам бака. Такой принцип работы позволяет увеличить срок службы мембраны.

Бачок Reflex в разрезе.

Обе камеры имеют одинаковое давление, что позволяет сохранить герметичность этого участка отопительной системы. Воздушная камера заполняется азотосодержащей смесью. При расширении теплоносителя азот «спрессовывается», позволяя теплоносителю «войти» в водяную камеру.

Большинство современных мембранных баков для отопления имеют встроенный в корпус ниппель (схожий с обычным автомобильным), при помощи которого можно «подкачать» воздушную камеру, повысив в ней давление. Это можно сделать самостоятельно в домашних условиях при помощи насоса или компрессора. Однако следует помнить, что закачивать рекомендуется именно азот, а не воздух. Дело в том, что содержащийся в воздухе кислород будет вызывать ускоренную коррозию стенок корпуса бака, что неизбежно сократит срок службы устройства. Азот же является нейтральным и не способствует коррозии.

Балка для бака и группы безопасности. Производитель: ООО «РОСТерм Северо-Запад», Санкт-Петербург.

Расширительный бак мембранного типа Imera.

Корпус бака обладает отводом с внешним резьбовым соединением, который упрощает процесс установки. В зависимости от модели резьба может быть:

  • У баков низкого давления (от 0,5 до 1,5 бар) – 3/4″ или 1″;
  • У баков среднего давления (1,5 бар) – 1″;
  • У баков высокого давления (от 3 бар и выше) – от 1″ до фланцевого соединения Ду 100;

Принцип работы мембранного бака

При запуске системы отопления, теплоноситель нагревается и увеличивается в объеме. Этот избыточный объем перемещается в водяную камеру расширительного бака. После остывания теплоносителя, давление в воздушной камере, выдавливает мембрану, тем самым вытесняя теплоноситель из водяной камеры обратно в отопительный контур.

Помимо этого, как уже было отмечено выше, мембранный бак поддерживает требуемое давление во всей системе отопления. Так например, если где-то произошла несущественная утечка теплоносителя, то во всей системе должно упасть давление, однако этого не происходит, т.к. давление в воздушной камере будет выталкивать мембрану, а с ней и теплоноситель обратно в систему, тем самым создавая ограниченную подпитку.

Мембранный бак с группой безопасности.

Мембрана может быть повреждена в результате неправильной эксплуатации:

  • Есть вероятность разрыва мембраны в случае, если при заполнении теплоносителем водяной камеры, не было создано необходимое давление в воздушной камере;
  • Перед спусканием газа из воздушной камеры, необходимо перекрыть и слить теплоноситель из водяной камеры.

Расчет бака

Нагрев на каждые 10°C дает увеличение объема теплоносителя в среднем на 0,3-0,4%. Исходя из этих данных рассчитывается необходимый объем бака.

Процент расширения теплоносителя (воды) в зависимости от температуры нагрева:

Температура теплоносителя (°С)Расширение (%)
400,75
501,18
601,68
702,25
802,89
903,58
1004,34
1105,16

Важно! Любой мембранный бак для отопления оснащается шаровым краном со сливом, который позволяет перекрыть поступление теплоносителя к баку. Это необходимо для осуществления быстрой, удобной замены бака в случае его выхода из строя.

Расширительный бак открытого типа

В настоящий момент данная разновидность расширительных баков практически не используется, т.к. имеет следующие недостатки:

Открытый расширительный бак.

  1. Теплоноситель находиться в постоянном контакте с воздухом, что приводит к завоздушиванию системы и появлению воздушных пробок. Поэтому необходимо регулярно удалять воздух или требуется установка сепаратора воздуха. В противном случае, воздух может привести к коррозии отдельных элементов системы отопления, а также к снижению теплоотдачи отопительных приборов;
  2. Из-за постоянного нахождения теплоносителя в контакте с воздухом, происходит его испарение. Приходиться регулярно добавлять теплоноситель в систему;
  3. Циркулирующие по отопительной системе воздушные микропузырьки создают неприятные шумы в трубах и радиаторах, а также приводят к преждевременному износу деталей циркуляционного насоса (лопастей и подшипников). К тому же, микропузырьки «снижают характеристики» циркуляционного насоса;
  4. В отличии от мембранного бака, который может быть установлен в любой точке системы (рядом с котлом, в подвале,…), расширительный бак открытого типа устанавливается только в наивысшей точке. Это приводит к удорожанию системы, т.к. необходимо использовать дополнительные трубы и фитинги для монтажа бака в верхней точке.

Видео



МЕМБРАННЫЕ БАКИ ДЛЯ ОТОПЛЕНИЯ И ВОДОСНАБЖЕНИЯ

Начало функционирования баков для отопления состоит в последующем: когда температура теплоносителя поднимается на 10 градусов, то размер его повышается приблизительно на 0,3%. Так как влага – не сжигается, то возникает лишнее давление, что необходимо возмещать. Конкретно для данного и ставится данный резервуар. В разных системах отопления используются различные баки для отопления. Ранее в системах, не обладающих циркуляционных насосов, использовался открытый расширительный бак для отопления.Выбор бака для отопления – это серьезное дело. При данном надлежит непременно направить интерес не только на его вид и объем, однако и на мембране – значительны подобные характеристики: надежность к ходу диффузии, спектр рабочей температуры, крепость, соответствие санитарным потребностям. Прежде всего, определим зависимость нужного размера и характеристик, которые на него воздействуют. При расчетах необходимо учесть, что чем более будет вместимость отопительной системы и чем больше наибольшая температура носителя тепла в
ней, тем баки для отопления должны быть больше. Чем больше возможное давление в расширительном бачке отопления, тем он может быть меньше. Естественно же, способ расплаты довольно непростая, потому превосходнее проконсультироваться со специалистом. Так как ошибка в подборе бака может вызвать нередкое срабатывание клапана предохранения либо остальные проблемы. В таких системах отопления, в каком месте обладатель тепла циркулирует с поддержкою насоса, устанавливается закрытый расширительный бак для отопления, расчет тут производится на то, что это непроницаемая вместимость, которая имеет эластичной мембраной внутри. При остывании же совершается обратный ход. Закрытый расширительный бак плоский может быть фланцевым и с несменной мембраной. 2-ой разряд пользуется довольно огромным спросом из-за условно невысокой цены. Однако фланцевые расширительные баки в значительном превосходнее – давление здесь может быть больше, а если разорвется
диафрагма, то можно ее сменить. Фланцевый бак отопления может быть и вертикальным, и горизонтальным. Когда жидкость, поступает в сборник, не имеет контакта с металлической плоскостью, так как располагается снутри мембраны. Мембрана с самого начала придавлена к внутренней плоскости, так как размер расширительного бака для отопления абсолютно наполнен газом.

Мембранный расширительный бак системы отопления

Содержание:

1.  Применение мембранных расширительных баков
2. Преимущества применения мембранных устройств
3. Конструкционные особенности
4. Установка мембранных расширительных баков

Одним из элементов отопительной системы является мембранный расширительный бак. Как он выглядит, можно увидеть на фото. Это устройство необходимо для компенсации изменений объема воды, которые происходят по причине ее нагрева. Эластичная мембрана делит корпус бака на две части, в одной из них находится жидкий теплоноситель, а вторая наполняется азотом или воздухом, поступающим под высоким давлением.

Применение мембранных расширительных баков


Мембранные баки применяют в следующих случаях:
  • при обустройстве отопительных систем, для работы которых используются автономные источники тепла;
  • для функционирования конструкций отопления, подключенных к сетям централизованного теплоснабжения в соответствии с независимой схемой;
  • в системах, где задействуют тепловые навесы и солнечные коллекторы;
  • в схемах теплообеспечения, в которых имеются замкнутые контуры и переменная рабочая температура.

Преимущества применения мембранных устройств


Мембранные расширительные баки в системах отопления имеют ряд преимуществ:
  • мембраны из бутила и натуральной резины разрешается применять в снабжении питьевой водой;
  • устройства пригодны для воды любого качества, даже для той, в составе которой содержится много кальция;
  • при необходимости мембрану можно без проблем заменить;
  • мембранный расширительный бак системы отопления по сравнению с напорным типом, не имеющим ее, обладает большим объемом для вытеснения жидкости;
  • отсутствует риск, что питьевая вода будет загрязнена;
  • потребуется минимальная подкачка воздуха;
  • отсутствуют потери теплоносителя в результате испарения;
  • низкие эксплуатационные затраты;
  • монтаж бака обходится недорого и выполняется быстро.

Конструкционные особенности


Назначение мембранного расширительного бака заключается в том, что на всех рабочих этапах устройство должно поддерживать равновесие между давлением обоих частей и при необходимости нивелировать чрезмерное давление или регулировать его перепады в отопительной конструкции. Таким образом, монтаж мембранного расширительного бака предотвращает возникновение повышенных нагрузок в контуре отопления и при аварийных ситуациях в случае выявления неисправностей.

Устройство бывает с заменяемой или несменной мембраной. В первом случае теплоноситель находится полностью в емкости гибкой мембраны и не может взаимодействовать со стальной внутренней поверхностью. Все работы, связанные с демонтажем и последующим монтажом нового изделия, выполняют через фланец, закрепляемый на болтах.

Если приобретено устройство с фиксированной диафрагмой, у него имеется внутренняя полость, состоящая из двух частей. В этом случае используется несменная диафрагменная мембрана, которая жестко зафиксирована.

Выбирают мембранный бак для системы отопления непосредственно под конкретную отопительную конструкцию с учетом количества теплоносителя. Если у устройства объем окажется недостаточным, то последствия могут быть самыми негативными – часто появляются трещинки и возможна протечка воды сквозь резьбу. Кроме этого нередко в системе падает давление ниже допустимой нормы, в результате чего воздух попадает внутрь бака. Поэтому выбор устройства должен соответствовать необходимым параметрам конструкции (детальнее: “Делаем подбор расширительного бака для отопления”).

Расширительный мембранный бак для систем обогрева применяют при создании циркуляции теплоносителя закрытого типа с целью компенсации его теплового расширения в результате увеличения или уменьшения температуры жидкости, тем самым предотвращая гидравлические удары. В постоянном режиме обе камеры устройства – водяная и газовая – имеют одинаковое давление, что позволяет соблюдать герметичность системы. Такое устройство расширительного бака системы отопления проверенно временем и признано наиболее практичным.

Циркулирующая по контуру вода не содержит агрессивных газов и поэтому коррозия не приведет бак в непригодность, что позволяет эксплуатировать его продолжительное время. Напорное расширительное устройство помещают в помещении котельной, и по этой причине нет необходимости защищать его от промерзания.

Несмотря на то, что подбор бака для отопительной конструкции индивидуален, не следует забывать, что:

  • начальное давление в мембранном баке для теплоснабжения, подключенном к холодному водоснабжению, должно превышать статическое давление в системе на 30-50 кПа;
  • в устройстве необходимо наличие запасного количества теплоносителя для обеспечения компенсации возможных протечек.

Для защиты системы с замкнутым контуром и расширительным баком от слишком высокого давления устанавливают предохранительные клапаны.

Установка мембранных расширительных баков


До того, как установить расширительный мембранный бак, необходимо познакомиться с инструкцией, прилагаемой к устройству, которую включают в техническую документацию. Изначально его поставляют с избыточным давлением газа, который полностью заполняет весь его объем. До монтажа бак накачивают под предварительно рассчитанное давление.

Необходимо поставить предохранительный клапан. Как правило, схема подключения мембранного расширительного бака предусматривает, что перед устройством обустраивают дренаж.

Производить установку должен специалист, в крайнем случае, нужна его консультация.

Когда выполняется монтаж, следует учесть несколько моментов:

  • бак лучше устанавливать до места разветвления водопровода. Надо обеспечить возможность подпитывать систему и сливать теплоноситель, при этом температура в помещении не может быть ниже нуля градусов;
  • место крепления устройства должно быть несущим, поскольку не допускается дополнительная нагрузка на изделие со стороны труб и других элементов. Когда оно имеет объем 8-30 литров, его монтируют на стену, если больше, то модель устанавливают на пол (прочитайте также: “Монтаж и установка расширительного бака в системе отопления своими руками”).

Посмотрите также видео о мембранных расширительных баках системы отопления:



В обязательном порядке расширительный мембранный бак для водоснабжения или отопления необходимо заземлять, чтобы избежать электролитической коррозии. На входе в устройство ставят обратный клапан, когда он не предусмотрен в конструкции циркуляционного насоса. На выходе монтируют манометр и автоклапан для спуска воздуха.

FAQ: Системы горячего водоснабжения | Висконсинская перспектива

Рича Граймса

Добро пожаловать в другую статью! Мы ответим на несколько вопросов об основных компонентах системы горячего водоснабжения. Некоторые из этих элементов предназначены для сантехники (разомкнутый контур), а другие общие для систем водяного отопления (замкнутый контур).

Что такое вакуумный предохранительный клапан и как он используется с водонагревателем?

Вакуумный предохранительный клапан – это простое устройство, предотвращающее обратное сифонирование водонагревателя или накопительного бака. Обычно он используется в водонагревателях с подключениями холодной воды, расположенными у дна резервуара. Если водопровод в здании был перекрыт, система может произвести обратный сифон из трубопровода холодной воды. Клапан сброса вакуума расположен над водонагревателем и открывается в атмосферу при возникновении обратного сифона (вакуума). Это позволяет воздуху поступать через предохранительный клапан вакуума, и нагреватель / бак не опорожняется. Это защищает нагреватели от возгорания элементов или горелки всухую.

Вакуумные предохранительные клапаны

также используются на радиаторах для предотвращения потери воды внутри радиаторов, если система теряет давление или опорожняется.

Почему вакуумные предохранительные клапаны редко используются на водонагревателях с верхней подачей воды?

Водонагреватели с верхним подключением будут использовать погружную трубку, которая нагнетает холодную воду на дно резервуара. Водонагреватель с верхним подключением подвергается воздействию вакуума, создаваемого обратным сифоном, но этого легко избежать, располагая сифонное отверстие рядом с верхом погружной трубки. Через это отверстие вода будет стекать обратно только до тех пор, пока вакуум не достигнет отверстия. Как только вакуум достигнет отверстия, он будет втягивать воздух через отверстие, и резервуар не будет стекать вниз.Эта «антисифонная» функция является стандартной для водонагревателей с верхней подачей воды и обычно располагается всего в нескольких дюймах от верха бака.

Чем вакуумный выключатель давления отличается от вакуумного предохранительного клапана?

Сброс вакуума позволяет воздуху попадать в трубопровод, чтобы предотвратить обратное сифонирование. Напротив, вакуумный выключатель давления предназначен для уменьшения обратного потока загрязненной воды, а также функционирует как антисифонное устройство. Когда вода начинает обратный поток, вакуумный выключатель давления открывается, создавая антисифонную точку и сбрасывая воду обратного потока из своего порта сброса.

Не могли бы вы объяснить комбинированный клапан снижения давления / автоматического заполнения для системы с замкнутым контуром?

Система обогрева с замкнутым контуром обычно работает при давлении в системе от 20 до 30 фунтов на квадратный дюйм. Поскольку входящая подача холодной воды будет иметь давление 40 фунтов на квадратный дюйм или больше, необходимо использовать редукционный клапан для регулирования примерно до 25 фунтов на квадратный дюйм. Клапан автоматического заполнения открывается, когда давление падает ниже установленного. Когда поступающая вода пополняет систему (при более высоком давлении вода попадает в замкнутый контур), клапан заполнения закроется, как только будет достигнута установка давления.

Комбинированный клапан будет иметь все эти встроенные функции. Это либо одинарный, либо двойной клапанный узел, который будет регулировать давление в системе и обеспечивать автоматическое заполнение водой. Большинство заправочных клапанов имеют ручной рычаг для быстрого заполнения системы.

Важно отметить, что в системах с замкнутым контуром используется очищенная вода, которая постоянно нагревается. В системе с замкнутым контуром возникнут определенные проблемы, если в систему будет введено слишком много пресной воды. Пресная вода разбавляет химическую обработку котла и приносит больше кальция и минералов с каждым наполнением.Это может вызвать образование накипи и коррозию компонентов. Система с замкнутым контуром, которая продолжает доливать, обычно имеет утечку в трубопроводе под давлением, которую необходимо устранить.

Сколько конденсата может вырабатывать высокоэффективный водонагреватель или бойлер?

Конденсационная установка может генерировать приблизительно 1 галлон конденсата на 100 000 БТЕ в час. Если вы устанавливаете нагреватель на 500 000 БТЕ, он может производить до 5 галлонов в час! Убедитесь, что вы предусмотрели надлежащий дренаж этого побочного продукта сгорания.

Можно ли сливать конденсат, образующийся в газовых приборах, в любую канализацию? Или через стену и прямо на землю?

Конденсат продуктов сгорания очень кислый, и его следует нейтрализовать перед попаданием в чугунную дренажную систему или систему ливневой канализации. Он токсичен и не должен попадать прямо на землю.

Как конденсат «нейтрализуется» перед сливом?

Большинство производителей предлагают вариант нейтрализатора конденсата.Они используют либо известняковую крошку, либо блок карбоната кальция, чтобы компенсировать низкий уровень pH и кислый конденсат. Эти узлы нейтрализатора могут быть предназначены для отдельных или нескольких устройств и обычно имеют корпус из ПВХ или встроенный фитинг.

Чем отличается предохранительный клапан от предохранительного клапана температуры и давления (T&P)?

Предохранительный клапан температуры и давления (T&P) обычно используется на водонагревателе, производящем 180 ° F или меньше. Он имеет пружину высокого давления, обычно рассчитанную на 125 или 150 фунтов на квадратный дюйм.Он также имеет датчик температуры, который поднимает сиденье примерно до 210 ° F (непосредственно перед кипячением).

Котлы

работают при более низком давлении и могут генерировать температуру выше 210 ° F, поэтому в них используется предохранительный клапан только давления. Клапан сброса давления обычно рассчитан на 30 фунтов на квадратный дюйм, но они предлагаются со многими различными настройками фунтов на квадратный дюйм.

Пара областей, где эти предохранительные клапаны могут использоваться взаимозаменяемо, – это нагреватели бассейнов и резервуары для хранения. Некоторые производители поставляют клапаны только для давления, а другие поставляют свои нагреватели с клапанами T&P.В безрезервуарных нагревателях используется клапан только давления (без зонда), но они также могут использовать клапан T&P. Трудно погрузить зонд клапана T&P в трубопровод, поэтому в основном используется предохранительный клапан только давления.

Производители расширительных баков | Поставщики расширительных баков

Расширительные баки – Gladwin Tank Mfg., Inc.

Расширительные баки просты в обслуживании, а если они предварительно заправлены, эти баки буквально не требуют обслуживания. Все ремонтные работы должны выполняться сертифицированным сантехником. Эти напорные баки обеспечивают постоянное давление в системе трубопроводов и действуют как предохранительное устройство. Без них котел может взорваться, трубы могут лопнуть, а переливание через край – серьезная проблема.

Обычно они состоят из резервуара из нержавеющей стали, синей или зеленой внешней краски и резиновой прокладки, называемой диафрагмой, расположенной внутри резервуара. Эта диафрагма обеспечивает герметичное уплотнение и разделяет резервуар пополам: в нижней части находится сжатый воздух, а в верхней части остается открытой для избытка воды из бойлера.

Расширительные баки – Gladwin Tank Mfg., Inc.

Поскольку они иногда содержат питьевую воду, расширительные баки, такие как бойлеры или другие баки для пищевой промышленности и напорные баки для воды, должны быть санитарными, незагрязняющими и соответствовать санитарным нормам. Внутренние стенки резервуаров должны быть гладкими и без бороздок. Помимо закрытых систем отопления для дома и коммерческого транспорта, в большинстве автомобилей имеются расширительные баки меньшего размера для систем отопления.

Расширительные баки предназначены для снятия избыточного давления воды в замкнутой системе водяного отопления.Любая вода, нагретая в замкнутом пространстве, расширится. Поэтому отопительным системам требуется дополнительное пространство для увеличенного объема воды, когда она имеет высокую температуру. Избыточная вода поступает в расширительный бак, который наполовину заполнен сжатым воздухом под давлением 12 фунтов на квадратный дюйм и разделен резиновой прокладкой диафрагмы.

Когда объем воды увеличивается, дополнительная вода заполняет резервуар. Верхняя половина бака напрямую связана с системой отопления, и когда температура понижается, сжатый воздух в нижней половине расширительного бака выталкивает воду обратно в систему котла.Это гарантирует отсутствие повреждений трубы из-за слишком большого давления.

В системах водяного отопления без расширительных баков существует риск того, что внутреннее давление в котле превысит уставку срабатывания клапана сброса давления (PRV). Когда PRV открывается, вода покидает систему и создает слишком низкое давление. Расширительные баки всегда должным образом заправлены воздухом, которое не должно превышать 12 фунтов на квадратный дюйм, иначе вода закипит, и такая консистенция является основным преимуществом использования расширительных баков.

Знай свои резервуары – Технический блог: Резервуар для переполнения охлаждающей жидкости vs.Расширительный бак

В старые добрые времена (так называемое младенчество) двигателей с жидкостным охлаждением почти все системы выброса выхлопных газов выбрасывали в атмосферу химические вещества и вредные пары. Никаких линий PCV или CCV, никаких каталитических нейтрализаторов, только капля охлаждающей жидкости и прорыв на проезжей части. Это было здорово для автомобилей, но не так хорошо для окружающего нас мира (извините, озон). Поскольку экологические ограничения ужесточились, производителям пришлось разработать способы удержания побочных продуктов внутреннего сгорания и охлаждающих химикатов внутри автомобиля.

В настоящее время почти все в двигателе остается там и каким-то образом перерабатывается, включая самую жидкость, которая поддерживает нужную температуру в цилиндрах. Это может вернуть вас на уроки химии в старшей школе, но когда становится жарко, вещи расширяются. Когда дело доходит до охлаждающей жидкости, она также создает давление пара и газа, которое должно куда-то снижаться. Раньше эта горячая охлаждающая жидкость просто выбрасывалась в атмосферу (точнее, в землю), но в духе сохранения целостности нашей единой земли автопроизводители разработали резервуары для улавливания и повторного использования расширяющейся охлаждающей жидкости.Конечным результатом стали два разных типа танков, которые используются именно для этого.

Переливной бак Резервуар перелива обычно имеет одно, а иногда и два порта. Горячий хладагент перемещается между баками в зависимости от давления, создаваемого горячим хладагентом.

Резервуар перелива также может называться резервуаром для утилизации и представляет собой более простую систему из двух. Лучший способ определить, используется ли в вашем автомобиле переливной бачок, – это выяснить, есть ли на вашем радиаторе крышка с номинальным давлением, поскольку именно это определяет, когда охлаждающая жидкость начинает течь между системой охлаждения и баком.Эта система также сильно зависит от давления, создаваемого расширяющейся охлаждающей жидкостью.

Обратите внимание, что крышка имеет большую пружину внизу с маленьким выступом в центре. По мере того, как давление горячей охлаждающей жидкости увеличивается и превышает номинальное значение крышки радиатора, она сжимает большую пружину, открывая отверстие для перелива. Это позволяет любому пару и избытку охлаждающей жидкости проходить через линию в ваш переливной бак и оставаться там до тех пор, пока температура в системе не упадет.

Этот небольшой язычок в центре представляет собой односторонний клапан, который позволяет охлаждающей жидкости возвращаться в радиатор после того, как давление в системе вернется к нормальному уровню.

Как только автомобиль остынет, давление, естественно, должно выровняться. Это более низкое давление создает вакуум и втягивает охлаждающую жидкость из переливного бачка обратно в систему охлаждения через небольшой клапан внутри крышки радиатора.

Расширительный бак Расширительные баки немного сложнее. На фото – заводской расширительный бачок от FK8 Civic Type R или меньшая версия заглавного изображения.

Расширительный бак, или баллон дегазации, как его называют в области дизельного топлива, немного сложнее.В этой конфигурации резервуар всегда находится под давлением, а крышка с номинальным давлением расположена на резервуаре, а не на самом радиаторе. Фактически, в большинстве случаев радиатор не имеет какой-либо крышки или заливной горловины, поскольку вы заливаете охлаждающую жидкость из бака.

В системах охлаждения, использующих расширительные бачки, крышка радиатора под давлением будет расположена на расширительном бачке, а не на радиаторе.

Система охлаждения постоянно находится под давлением с использованием расширительного бачка. Вместо того, чтобы направлять расширяющуюся охлаждающую жидкость в бак при достижении определенного давления, охлаждающая жидкость всегда циркулирует через радиатор и выходит в расширительный бачок.Здесь давление, создаваемое горячей охлаждающей жидкостью, заполняет верхнюю половину бака и действует как сила, выталкивая охлаждающую жидкость обратно в систему.

Обычно расширительный бачок находится в самой высокой точке системы охлаждения и требует намного больше водопровода, чем переливной бачок, но эта система более эффективна для сброса высокого давления от нагретой охлаждающей жидкости, поскольку она всегда подается в бак для расширения. Поскольку в расширительном бачке используются герметичная крышка и разгрузочная форсунка, вы все равно можете установить резервуар для перелива в линию, чтобы не допустить попадания капель охлаждающей жидкости в рельсы.

Зачем обновляться?

Я знаю, что это революционная концепция, но охлаждающая жидкость работает лучше всего, когда она остается в системе. Перегрев из-за утечки охлаждающей жидкости определенно войдет в десятку самых неприятных способов сократить трек-день или даже остановить поездку на работу.

Это проблема, с которой я столкнулся лично. Это не совсем мой бак, но это была обычная проблема для R53 Mini Cooper S. Уплотнение со временем ухудшалось, и охлаждающая жидкость просачивалась через теплоизоляцию выхлопных газов, а иногда и сам выхлоп.Такая постоянная утечка может привести к хроническому перегреву и потенциальному повреждению компонентов двигателя.

Автопроизводители производят сотни тысяч таких резервуаров-резервуаров для использования в своем автопарке. Учитывая чрезвычайно низкую норму прибыли от новых автомобилей, они должны максимально снизить затраты на их выпуск с конвейера. Это означает производство переливных или расширительных баков из пластика. Эти материалы обычно рассчитаны на сотни циклов нагрева и охлаждения, которые испытывает автомобиль, но часто они не используются в течение длительного времени.

Этот пластик может показаться толстым, но постоянное нагревание и охлаждение этих материалов, не говоря уже о неизбежности окрашивания цветной охлаждающей жидкостью, неблагоприятно сказываются на баке.

Если резервуар для охлаждающей жидкости изготовлен из алюминия, он лучше приспособлен к постоянным и резким перепадам температуры. Установка алюминиевого бака дает вам уверенность в том, что расширяющаяся охлаждающая жидкость не просто выливается по всей проезжей части, но вместо этого поддерживает температуру вашего двигателя.

Для тех из вас, кто ценит эстетику, расширительные баки и резервуары для перелива торчат, как больной палец. Стандартный бежевый или полупрозрачный белый – это чистый холст для плохих навыков рисования охлаждающей жидкостью. Загрязненный бак с охлаждающей жидкостью – не лучший вариант для тех, кто пытается поддерживать чистоту моторного отсека.

Автомобильная промышленность прошла долгий путь как в чистой скорости, так и в эффективности в отношении общего внимания к окружающей среде. Хранение охлаждающей жидкости в автомобиле и вне проезжей части является взаимовыгодным для вашего собственного транспорта и асфальта.Знание разницы между функциями резервуара помогает усовершенствовать систему охлаждения в любой сборке и знать, когда вам нужно запустить обе. Кроме того, есть преимущество дополнительной прочности и эстетики при замене стандартных единиц алюминиевыми баками.

Обязательно ознакомьтесь с нашим ассортиментом алюминиевых расширительных и переливных бачков для вашего автомобиля!

Спасибо за чтение!
-Ник

Связанные

сброс вакуума | ef4india

Солнечные водонагреватели без вентиляционных труб

Вентиляционные трубы являются неотъемлемой частью большинства солнечных водонагревателей.В этом сообщении блога обсуждается конструкция солнечных водонагревательных систем без вентиляционных труб. В моем предыдущем сообщении в блоге обсуждались некоторые проблемы, связанные с вентиляционными трубами для систем, установленных на высотных зданиях. Однако эти проблемы могут быть актуальны даже при установке солнечных водонагревательных систем на невысоких конструкциях. Прежде чем искать альтернативы вентиляционным трубам, давайте разберемся с функцией, которую выполняют вентиляционные трубы.

Вентиляционные трубы: функция

Как следует из названия, основная функция вентиляционной трубы – отвод воздуха из солнечного водонагревателя и связанных с ним труб.Поскольку солнечный водонагреватель заполнен водой, необходимо удалить воздух. Воздух, будучи легче воды, имеет тенденцию подниматься до самой высокой точки в системе. Вентиляционная труба, которая возвышается на несколько метров над обогревателем, обеспечивает выход воздуха в атмосферу. После выпуска воздуха вода поднимается в вентиляционной трубе до уровня, соответствующего давлению воды на входе. Например, солнечный водонагреватель, подключенный к входному резервуару для воды, который поднимается на 4 метра над водонагревателем, должен иметь вентиляционную трубу, которая поднимается на ту же высоту.

Другая важная функция вентиляционной трубы – компенсировать тепловое расширение воды. Вода расширяется при повышении температуры. Для водонагревателя объемом 150 литров расширение объема составляет около 30 мл при повышении температуры на градус Кельвина. Поскольку вода не является сжимаемой жидкостью, необходимо предусмотреть место, чтобы учесть это расширение. В системе с вентиляционной трубой уровень воды в трубе будет повышаться с повышением температуры. Возможность расширения воды в вентиляционной трубе предотвращает чрезмерное повышение давления внутри водонагревателя.

Вентиляционная труба также защищает солнечный водонагреватель, предотвращая образование вакуума. Он обеспечивает путь для попадания воздуха в систему, если по какой-либо причине вода должна быть слита из резервуара для хранения. Если воздух не попадет в резервуар, атмосферное давление может привести к его разрушению.

Вентиляционные трубы: проблемы

В моем предыдущем посте в блоге обсуждались проблемы, связанные с использованием вентиляционных труб. Вот краткое описание:

  • Существует опасность удара молнии, когда вентиляционные трубы поднимаются высоко над крышей.Этот риск повышен в случае многоэтажных зданий.
  • Длинные вентиляционные трубы приводят к дополнительной потере тепла и снижению полезного теплового КПД.
  • Вентиляционные трубы необходимо связать прочными тросами, чтобы не повредить их при сильном ветре. Установка на крыше нескольких солнечных водонагревателей создает большой беспорядок и утомляет глаза.
Солнечные водонагреватели без вентиляционных труб

Система, в которой не используется вентиляционная труба, должна иметь альтернативные устройства, которые выполняют функцию вентиляционной трубы.:

Удаление воздуха :

Для выполнения этой функции можно использовать воздуховыпускные клапаны. Воздушный клапан обычно содержит пластиковый поплавок и рычаг, который может срабатывать, чтобы закрыть воздушный канал. Воздуховыпускной клапан устанавливается в самой высокой точке системы. Когда вода заливается в солнечный водонагреватель, воздух выходит в атмосферу через воздушный клапан. Вода поднимается и достигает поплавка в выпускном клапане. Поднимающаяся вода поднимает поплавок, который приводит в действие рычаг, закрывая воздушный канал.Это закрывает систему, подразумевая, что она больше не открыта для атмосферы. Закрытая система должна быть защищена от чрезмерного повышения давления, а также от образования вакуума. Воздушный клапан также обычно защищает от образования вакуума. Когда в солнечном водонагревателе используется горячая вода, она пополняется холодной водой, поступающей через впускное отверстие. Однако, если впускной клапан закрыт по какой-либо причине, существует риск образования вакуума при сливе воды. С воздушным клапаном любое снижение уровня воды вызывает опускание поплавка в клапане, открывая воздушный канал, предотвращая образование вакуума.

Клапан сброса давления :

Воздушный клапан не решает проблему чрезмерного повышения давления из-за повышения температуры воды. Вода не сжимаемая жидкость. Недостаток места внутри резервуара для хранения воды для расширения воды может привести к повышению давления, которое может повредить резервуар для хранения, а также другие части солнечного водонагревателя. Обычно резервуар для горячей воды имеет некоторое пространство над выпускным отверстием для воды, где задерживается воздух. Когда вода расширяется, этот воздух сжимается, чтобы обеспечить расширение воды.Однако это вызывает повышение давления внутри резервуара. Это повышение давления регулируется газовыми законами и не так драматично, как вызванное нехваткой места для расширения воды. Однако даже повышение температуры на 10 градусов по Цельсию может привести к повышению давления, достаточному для возникновения проблем. Например, версия солнечного водонагревателя с вакуумной трубкой Honeywell, установленная у меня дома, рассчитана на рабочее давление 0,5 бар. Повышение давления до 1 бара приводит к смещению откачанных труб и резервуаров, что приводит к утечкам.Еще более сильное повышение давления также может привести к повреждению. Клапан сброса давления (PRV) необходим для защиты от такого повреждения. PRV настроен на работу при определенном давлении. Когда давление внутри бака солнечного водонагревателя поднимается выше этого давления, это приводит к срабатыванию PRV для выпуска некоторого количества воды / воздуха в окружающую среду. Это действие снижает давление внутри системы, и PRV автоматически закрывается для герметизации системы. Необходимо соблюдать осторожность, чтобы выбрать заданное давление в соответствии со спецификациями солнечного водонагревателя.В такой системе PRV должен срабатывать при значительном повышении температуры. Количество воды, выделяемой при работе PRV, очень мало по сравнению с мощностью солнечного водонагревателя. Например, для системы объемом 150 литров повышение температуры на 10 градусов по Цельсию означает увеличение объема воды на 300 мл. Достаточно будет слить этот объем воды для нормализации давления. Необходимо периодически проверять клапан, чтобы убедиться, что он не заклинивает.Соли и другие примеси в воде могут вызвать «залипание» клапана при высыхании воды.

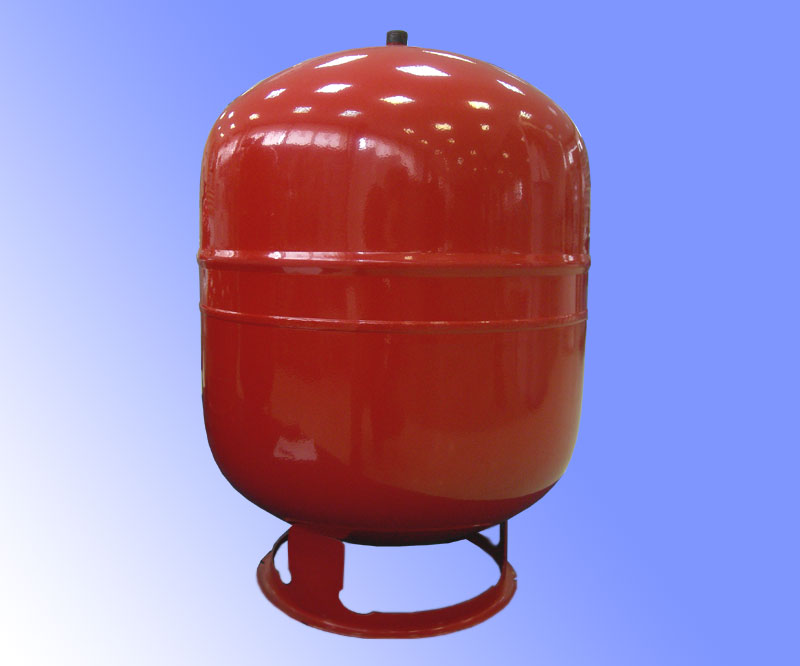

Расширительный бак:

Расширительный бак может использоваться как альтернатива PRV. Он обеспечивает пространство для теплового расширения воды, избегая чрезмерного повышения давления. Обычно для расширительных баков обслуживание не требуется, в отличие от PRV, которые требуют периодической проверки. Размер расширительного бака большой, по сравнению с PRV. Например, для солнечного водонагревателя объемом 150 литров повышение температуры на восемьдесят градусов потребует дополнительного пространства в 2 раза.4 литра за счет теплового расширения воды. Расширительный бак должен предусматривать это и многое другое, чтобы избежать чрезмерного повышения давления.

Тепловое расширение воды и роль расширительного бака

При подключении водонагревателя к закрытой системе необходимо установить расширительный бак для предотвращения чрезмерного давления в воде. Чтобы понять, о чем идет речь, читайте дальше.

Почему в большинстве домов в Миннесоте нет проблем с избыточным давлением воды

Когда загорается водонагреватель, вода в баке расширяется.Когда это происходит, куда уходит вода? Сразу вернитесь к входному отверстию холодной воды, полностью вернувшись к водопроводу, поступающему в дом. Городской водопровод для дома действует как гигантский расширительный бак… и никто этого не замечает. Это показано на диаграмме ниже.

Закрытые системы разные

Что происходит, когда на трубопроводе водоснабжения дома устанавливается односторонний или обратный клапан?

Воду деваться некуда.По мере того как водонагреватель нагревает воду, она расширяется, создавая давление. Когда давление нарастает достаточно, предохранительный клапан температуры и давления на водонагревателе просто выполняет свою работу. Он снимает избыточное давление за счет протекания небольшого количества воды.

Вот небольшой видеоролик, показывающий, как это происходит:

Это не происходит каждый раз, когда устанавливается редукционный клапан или обратный клапан, но могут быть и другие проблемы, которые обнаруживаются в доме, например, клапаны наполнения унитаза случайным образом повторно наполняют унитазы или из кранов постоянно капает вода.

В Миннесоте редко устанавливают обратный клапан на линии водоснабжения дома, но довольно часто устанавливают регулятор давления. Проблема, которую могут создать эти регуляторы, состоит в том, что они будут действовать как обратный клапан; они впустят воду в дом, но не позволят воде выйти обратно. Это создает то, что называется «закрытой системой».

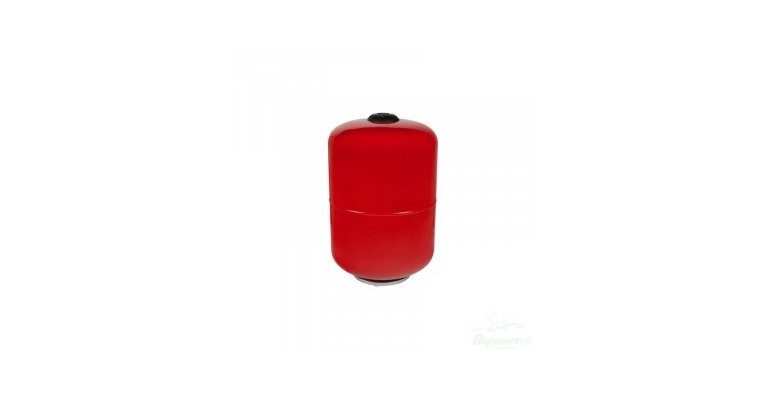

Расширительный бак на помощь

Если на водопроводном трубопроводе в доме имеется замкнутая система, где-то в водопроводной системе необходимо установить расширительный бак.Это довольно простое и понятное решение; расширительный бак даст воде куда-то уйти, когда она расширится, а предохранительный клапан температуры и давления на водонагревателе перестанет вызывать проблемы.

Это правило касается и систем водяного отопления; когда бойлер нагревает воду в системе водяного отопления, расширительный бак позволяет воде расширяться без утечки предохранительного клапана. Если предохранительный клапан в системе котла хронически протекает даже после замены, это, вероятно, означает, что проблема связана с расширительным баком.

Требуется расширительный бачок или просто хорошая идея?

Расширительные баки требуются в любое время, когда существует закрытая система, как производителями водонагревателей, так и правилами сантехники. Требования Сантехнического кодекса штата Миннесота можно найти в главе 6. Раздел 608.2 требует наличия расширительного бака при установке регулятора давления:

Утвержденный расширительный бак должен быть установлен в распределительном трубопроводе холодной воды после каждого такого регулятора, чтобы предотвратить отклонение избыточного давления из-за теплового расширения и поддерживать настройку давления регулятора.

Раздел 608.3 требует наличия расширительного бака, если на линии водоснабжения установлен обратный клапан или предохранитель обратного потока:

Водная система, снабженная обратным клапаном, устройством предотвращения обратного потока или другим нормально закрытым устройством, которое предотвращает отвод давления в здании обратно в водопровод, должна быть снабжена одобренным, внесенным в перечень и соответствующим размера расширительным баком или другим одобренным устройством, имеющим аналогичная функция для контроля теплового расширения.

Автор: Рубен Зальцман , Structure Tech Home Inspections

% PDF-1.4 % 18 0 obj> эндобдж xref 18 825 0000000016 00000 н. 0000018159 00000 п. 0000016796 00000 п. 0000018239 00000 п. 0000018418 00000 п. 0000029574 00000 п. 0000030008 00000 п. 0000030457 00000 п. 0000030615 00000 п. 0000030844 00000 п. 0000031067 00000 п. 0000031306 00000 п. 0000031382 00000 п. 0000033979 00000 п. 0000035727 00000 п. 0000037379 00000 п. 0000039077 00000 н. 0000041217 00000 п. 0000043316 00000 п. 0000043446 00000 п. 0000043594 00000 п. 0000043628 00000 п. 0000043914 00000 п. 0000044135 00000 п. 0000046101 00000 п. 0000050056 00000 п. 0000057127 00000 п. 0000057356 00000 п. 0000057540 00000 п. 0000060209 00000 п. 0000060387 00000 п. 0000060533 00000 п. 0000060669 00000 п. 0000060846 00000 п. 0000060986 00000 п. 0000061119 00000 п. 0000061296 00000 п. 0000061445 00000 п. 0000061588 00000 п. 0000061769 00000 п. 0000061918 00000 п. 0000062095 00000 п. 0000062277 00000 п. 0000062456 00000 п. 0000062599 00000 н. 0000062786 00000 п. 0000062973 00000 п. 0000063113 00000 п. 0000063265 00000 п. 0000063452 00000 п. 0000063604 00000 п. 0000063737 00000 п. 0000063880 00000 п. 0000064070 00000 п. 0000064222 00000 п. 0000064413 00000 п. 0000064549 00000 п. 0000064739 00000 п. 0000064897 00000 п. 0000065037 00000 п. 0000065225 00000 п. 0000065415 00000 п. 0000065577 00000 п. 0000065723 00000 п. 0000065866 00000 п. 0000066031 00000 п. 0000066225 00000 п. 0000066393 00000 п. 0000066585 00000 п. 0000066734 00000 п. 0000066904 00000 п. 0000067096 00000 п. 0000067251 00000 п. 0000067416 00000 п. 0000067588 00000 п. 0000067779 00000 п. 0000067922 00000 п. 0000068094 00000 п. 0000068287 00000 п. 0000068459 00000 п. 0000068595 00000 п. 0000068765 00000 п. 0000068935 00000 п. 0000069129 00000 п. 0000069279 00000 п. 0000069451 00000 п. 0000069643 00000 п. 0000069816 00000 п. 0000069975 00000 н. 0000070149 00000 п. 0000070323 00000 п. 0000070516 00000 п. 0000070689 00000 п. 0000070855 00000 п. 0000071048 00000 п. 0000071219 00000 п. 0000071412 00000 п. 0000071583 00000 п. 0000071754 00000 п. 0000071943 00000 п. 0000072114 00000 п. 0000072289 00000 п. 0000072463 00000 п. 0000072634 00000 п. 0000072768 00000 н. 0000072965 00000 п. 0000073158 00000 п. 0000073299 00000 н. 0000073473 00000 п. 0000073641 00000 п. 0000073812 00000 п. 0000073985 00000 п. 0000074178 00000 п. 0000074319 00000 п. 0000074485 00000 п. 0000074676 00000 п. 0000074850 00000 п. 0000075023 00000 п. 0000075216 00000 п. 0000075384 00000 п. 0000075564 00000 п. 0000075735 00000 п. 0000075908 00000 п. 0000076099 00000 п. 0000076252 00000 п. 0000076431 00000 н. 0000076604 00000 п. 0000076778 00000 п. 0000076978 00000 п. 0000077152 00000 п. 0000077335 00000 п. 0000077508 00000 п. 0000077705 00000 п. 0000077878 00000 п. 0000078060 00000 п. 0000078234 00000 п. 0000078432 00000 п. 0000078605 00000 п. 0000078785 00000 п. 0000078958 00000 п. 0000079154 00000 п. 0000079332 00000 п. 0000079505 00000 п. 0000079679 00000 п. 0000079871 00000 п. 0000080042 00000 п. 0000080222 00000 п. 0000080395 00000 п. 0000080593 00000 п. 0000080737 00000 п. 0000080926 00000 п. 0000081099 00000 п. 0000081272 00000 п. 0000081469 00000 п. 0000081642 00000 п. 0000081825 00000 п. 0000081998 00000 п. 0000082154 00000 п. 0000082356 00000 п. 0000082515 00000 п. 0000082696 00000 п. 0000082876 00000 п. 0000083049 00000 п. 0000083248 00000 н. 0000083425 00000 п. 0000083612 00000 п. 0000083746 00000 п. 0000083919 00000 п. 0000084063 00000 п. 0000084266 00000 п. 0000084429 00000 п. 0000084606 00000 п. 0000084747 00000 п. 0000084888 00000 н. 0000085061 00000 п. 0000085261 00000 п. 0000085417 00000 п. 0000085583 00000 п. 0000085757 00000 п. 0000085933 00000 п. 0000086077 00000 п. 0000086280 00000 п. 0000086460 00000 п. 0000086604 00000 п. 0000086777 00000 п. 0000086982 00000 п. 0000087157 00000 п. 0000087331 00000 п. 0000087504 00000 п. 0000087713 00000 п. 0000087893 00000 п. 0000088066 00000 п. 0000088210 00000 п. 0000088390 00000 н. 0000088600 00000 п. 0000088777 00000 п. 0000088955 00000 п. 0000089136 00000 п. 0000089346 00000 п. 0000089521 00000 п. 0000089696 00000 п. 0000089904 00000 п. 00000

00000 п. 00000

00000 н. 0000090453 00000 п. 0000090616 00000 п. 0000090796 00000 н. 0000091007 00000 п. 0000091187 00000 п. 0000091362 00000 п. 0000091515 00000 п. 0000091705 00000 п. 0000091917 00000 п. 0000092101 00000 п. 0000092279 00000 п. 0000092465 00000 п. 0000092612 00000 п. 0000092824 00000 п. 0000093005 00000 п. 0000093185 00000 п. 0000093369 00000 п. 0000093556 00000 п. 0000093771 00000 п. 0000093946 00000 п. 0000094126 00000 п. 0000094309 00000 п. 0000094520 00000 п. 0000094700 00000 п. 0000094916 00000 п. 0000095097 00000 п. 0000095279 00000 н. 0000095454 00000 п. 0000095634 00000 п. 0000095849 00000 п. 0000096032 00000 п. 0000096210 00000 п. 0000096397 00000 п. 0000096577 00000 п. 0000096789 00000 п. 0000096969 00000 п. 0000097113 00000 п. 0000097302 00000 п. 0000097511 00000 п. 0000097721 00000 п. 0000097895 00000 п. 0000098073 00000 п. 0000098257 00000 п. 0000098436 00000 п. 0000098619 00000 п. 0000098809 00000 п. 0000099021 00000 н. 0000099199 00000 п. 0000099379 00000 н. 0000099591 00000 п. 0000099775 00000 п. 0000099952 00000 п. 0000100133 00000 н. 0000100274 00000 н. 0000100485 00000 н. 0000100675 00000 н. 0000100852 00000 н. 0000101037 00000 н. 0000101226 00000 н. 0000101439 00000 н. 0000101618 00000 н. 0000101805 00000 н. 0000102017 00000 н. 0000102164 00000 п. 0000102358 00000 п. 0000102535 00000 н. 0000102721 00000 н. 0000102936 00000 н. 0000103126 00000 п. 0000103303 00000 п. 0000103492 00000 п. 0000103700 00000 н. 0000103888 00000 н. 0000104065 00000 н. 0000104277 00000 н. 0000104464 00000 н. 0000104646 00000 п. 0000104840 00000 н. 0000105025 00000 н. 0000105237 00000 п. 0000105414 00000 н. 0000105596 00000 п. 0000105807 00000 н. 0000105990 00000 н. 0000106184 00000 п. 0000106397 00000 п. 0000106581 00000 п. 0000106780 00000 н. 0000106991 00000 п. 0000107171 00000 н. 0000107371 00000 п. 0000107550 00000 п. 0000107760 00000 п. 0000107955 00000 п. 0000108132 00000 н. 0000108338 00000 п. 0000108538 00000 п. 0000108718 00000 п. 0000108922 00000 н. 0000109117 00000 п. 0000109294 00000 н. 0000109502 00000 н. 0000109696 00000 п. 0000109909 00000 н. 0000110046 00000 н. 0000110227 00000 п. 0000110420 00000 н. 0000110554 00000 п. 0000110734 00000 н. 0000110946 00000 н. 0000111137 00000 н. 0000111319 00000 н. 0000111469 00000 н. 0000111684 00000 н. 0000111874 00000 н. 0000112090 00000 н. 0000112270 00000 н. 0000112461 00000 н. 0000112679 00000 н. 0000112862 00000 н. 0000113012 00000 н. 0000113203 00000 н. 0000113422 00000 н. 0000113563 00000 н. 0000113752 00000 н. 0000113929 00000 н. 0000114120 00000 н. 0000114335 00000 н. 0000114501 00000 н. 0000114686 00000 н. 0000114863 00000 н. 0000115053 00000 н. 0000115216 00000 н. 0000115428 00000 н. 0000115617 00000 н. 0000115793 00000 н. 0000115983 00000 п. 0000116149 00000 н. 0000116354 00000 н. 0000116542 00000 н. 0000116722 00000 н. 0000116912 00000 н. 0000117081 00000 н. 0000117288 00000 н. 0000117478 00000 н. 0000117658 00000 н. 0000117848 00000 н. 0000117982 00000 п. 0000118194 00000 н. 0000118379 00000 н. 0000118558 00000 н. 0000118748 00000 н. 0000118964 00000 н. 0000119101 00000 п. 0000119245 00000 н. 0000119443 00000 н. 0000119625 00000 н. 0000119795 00000 н. 0000119963 00000 н. 0000120104 00000 н. 0000120317 00000 н. 0000120476 00000 н. 0000120676 00000 н. 0000120858 00000 н. 0000121032 00000 н. 0000121250 00000 н. 0000121418 00000 н. 0000121571 00000 н. 0000121768 00000 н. 0000121950 00000 н. 0000122124 00000 н. 0000122340 00000 н. 0000122522 00000 н. 0000122721 00000 н. 0000122894 00000 н. 0000123096 00000 н. 0000123313 00000 н. 0000123495 00000 н. 0000123669 00000 н. 0000123888 00000 н. 0000124056 00000 н. 0000124261 00000 н. 0000124443 00000 н. 0000124609 00000 н. 0000124822 00000 н. 0000124978 00000 н. 0000125182 00000 н. 0000125364 00000 н. 0000125527 00000 н. 0000125729 00000 н. 0000125934 00000 н. 0000126116 00000 н. 0000126272 00000 н. 0000126476 00000 н. 0000126684 00000 н. 0000126866 00000 н. 0000127019 00000 п. 0000127230 00000 н. 0000127436 00000 н. 0000127618 00000 н. 0000127837 00000 н. 0000128043 00000 н. 0000128225 00000 н. 0000128431 00000 н. 0000128652 00000 н. 0000128834 00000 н. 0000129042 00000 н. 0000129259 00000 н. 0000129441 00000 н. 0000129658 00000 н. 0000129861 00000 н. 0000130042 00000 н. 0000130258 00000 н. 0000130469 00000 н. 0000130650 00000 н. 0000130861 00000 н. 0000131059 00000 н. 0000131237 00000 н. 0000131448 00000 н. 0000131655 00000 н. 0000131835 00000 н. 0000132042 00000 н. 0000132244 00000 н. 0000132422 00000 н. 0000132632 00000 н. 0000132840 00000 н. 0000133019 00000 н. 0000133237 00000 н. 0000133443 00000 н. 0000133616 00000 н. 0000133836 00000 н. 0000134044 00000 н. 0000134217 00000 н. 0000134442 00000 н. 0000134641 00000 п. 0000134814 00000 н. 0000135034 00000 н. 0000135232 00000 н. 0000135406 00000 н. 0000135624 00000 н. 0000135812 00000 н. 0000135985 00000 н. 0000136199 00000 п. 0000136395 00000 н. 0000136568 00000 н. 0000136781 00000 н. 0000136977 00000 н. 0000137150 00000 н. 0000137360 00000 н. 0000137553 00000 н. 0000137716 00000 н. 0000137888 00000 н. 0000138092 00000 н. 0000138280 00000 н. 0000138449 00000 н. 0000138612 00000 н. 0000138823 00000 н. 0000139011 00000 н. 0000139180 00000 н. 0000139327 00000 н. 0000139540 00000 н. 0000139728 00000 н. 0000139899 00000 н. 0000140089 00000 н. 0000140304 00000 н. 0000140474 00000 н. 0000140693 00000 п. 0000140883 00000 н. 0000141053 00000 н. 0000141276 00000 н. 0000141472 00000 н. 0000141666 00000 н. 0000141884 00000 н. 0000142054 00000 н. 0000142273 00000 н. 0000142468 00000 н. 0000142665 00000 н. 0000142881 00000 н. 0000143050 00000 н. 0000143256 00000 н. 0000143453 00000 н. 0000143656 00000 н. 0000143866 00000 н. 0000144066 00000 н. 0000144282 00000 н. 0000144480 00000 н. 0000144697 00000 н. 0000144868 00000 н. 0000145115 00000 н. 0000145357 00000 н. 0000145599 00000 н. 0000145844 00000 н. 0000146015 00000 н. 0000146254 00000 н. 0000146494 00000 н. 0000146660 00000 н. 0000146899 00000 н. 0000147143 00000 н. 0000147383 00000 н. 0000147632 00000 н. 0000147872 00000 н. 0000148038 00000 н. 0000148285 00000 н. 0000148448 00000 н. 0000148696 00000 н. 0000148867 00000 н. 0000149112 00000 н. 0000149354 00000 п. 0000149590 00000 н. 0000149826 00000 н. 0000150064 00000 н. 0000150223 00000 н. 0000150386 00000 н. 0000150626 00000 н. 0000150868 00000 н. 0000151111 00000 н. 0000151355 00000 н. 0000151598 00000 н. 0000151841 00000 н. 0000152080 00000 н. 0000152316 00000 н. 0000152562 00000 н. 0000152805 00000 н. 0000153043 00000 н. 0000153284 00000 н. 0000153521 00000 н. 0000153753 00000 н. 0000153909 00000 н. 0000154079 00000 н. 0000154314 00000 н. 0000154547 00000 н. 0000154706 00000 н. 0000154946 00000 н. 0000155182 00000 н. 0000155335 00000 н. 0000155488 00000 н. 0000155727 00000 н. 0000155883 00000 н. 0000156120 00000 н. 0000156276 00000 н. 0000156511 00000 н. 0000156680 00000 н. 0000156923 00000 н. 0000157076 00000 н. 0000157319 00000 н. 0000157567 00000 н. 0000157804 00000 н. 0000158037 00000 н. 0000158275 00000 н. 0000158506 00000 н. 0000158737 00000 н. 0000158906 00000 н. 0000159136 00000 н. 0000159295 00000 н. 0000159527 00000 н. 0000159686 00000 н. 0000159915 00000 н. 0000160071 00000 н. 0000160297 00000 н. 0000160466 00000 н. 0000160687 00000 н. 0000160866 00000 н. 0000161092 00000 н. 0000161272 00000 н. 0000161496 00000 н. 0000161674 00000 н. 0000161891 00000 н. 0000162071 00000 н. 0000162251 00000 н. 0000162430 00000 н. 0000162648 00000 н. 0000162828 00000 н. 0000163008 00000 н. 0000163188 00000 н. 0000163368 00000 н. 0000163552 00000 н. 0000163734 00000 н. 0000163920 00000 н. 0000164105 00000 н. 0000164290 00000 н. 0000164472 00000 н. 0000164658 00000 н. 0000164839 00000 н. 0000165022 00000 н. 0000165208 00000 н. 0000165394 00000 н. 0000165580 00000 н. 0000165796 00000 н. 0000166010 00000 н. 0000166196 00000 н. 0000166412 00000 н. 0000166598 00000 н. 0000166784 00000 н. 0000166974 00000 н. 0000167194 00000 н. 0000167338 00000 н. 0000167530 00000 н. 0000167747 00000 н. 0000167963 00000 н. 0000168151 00000 н. 0000168366 00000 н. 0000168554 00000 н. 0000168767 00000 н. 0000168945 00000 н. 0000169160 00000 н. 0000169343 00000 п. 0000169527 00000 н. 0000169674 00000 н. 0000169873 00000 н. 0000170087 00000 н. 0000170302 00000 н. 0000170501 00000 п. 0000170716 00000 н. 0000170911 00000 н. 0000171124 00000 н. 0000171315 00000 н. 0000171526 00000 н. 0000171719 00000 н. 0000171928 00000 н. 0000172127 00000 н. 0000172321 00000 н. 0000172471 00000 н. 0000172667 00000 н. 0000172884 00000 н. 0000173099 00000 н. 0000173293 00000 н. 0000173508 00000 н. 0000173702 00000 н. 0000173918 00000 н. 0000174102 00000 н. 0000174316 00000 н. 0000174505 00000 н. 0000174721 00000 н. 0000174909 00000 н. 0000175084 00000 н. 0000175298 00000 н. 0000175476 00000 н. 0000175691 00000 п. 0000175908 00000 н. 0000176123 00000 н. 0000176339 00000 н. 0000176553 00000 н. 0000176730 00000 н. 0000176944 00000 н. 0000177157 00000 н. 0000177338 00000 н. 0000177554 00000 н. 0000177735 00000 н. 0000177947 00000 н. 0000178160 00000 н. 0000178341 00000 п. 0000178522 00000 н. 0000178731 00000 н. 0000178913 00000 н. 0000179123 00000 н. 0000179305 00000 н. 0000179517 00000 н. 0000179702 00000 н. 0000179914 00000 н. 0000180096 00000 н. 0000180307 00000 н. 0000180492 00000 н. 0000180701 00000 н. 0000180886 00000 н. 0000181067 00000 н. 0000181217 00000 н. 0000181399 00000 н. 0000181608 00000 н. 0000181819 00000 н. 0000182003 00000 н. 0000182211 00000 н. 0000182422 00000 н. 0000182629 00000 н. 0000182837 00000 н. 0000183045 00000 н. 0000183254 00000 н. 0000183404 00000 н. 0000183582 00000 н. 0000183741 00000 н. 0000183922 00000 н. 0000184129 00000 н. 0000184292 00000 н. 0000184476 00000 н. 0000184682 00000 н. 0000184848 00000 н. 0000185032 00000 н. 0000185237 00000 н. 0000185406 00000 н. 0000185611 00000 н. 0000185797 00000 н. 0000185966 00000 н. 0000186152 00000 н. 0000186354 00000 н. 0000186520 00000 н. 0000186706 00000 н. 0000186907 00000 н. 0000187073 00000 н. 0000187259 00000 н. 0000187466 00000 н. 0000187632 00000 н. 0000187779 00000 н. 0000187981 00000 п. 0000188167 00000 н. 0000188330 00000 н. 0000188516 00000 н. 0000188719 00000 н. 0000188885 00000 н. 0000189071 00000 н. 0000189276 00000 н. 0000189462 00000 н. 0000189665 00000 н. 0000189849 00000 н. 00001

00000 н. 00001

00000 н. 0000190422 00000 н. 0000190602 00000 н. 0000190768 00000 н. 0000190924 00000 н. 0000191124 00000 н. 0000191293 00000 н. 0000191443 00000 н. 0000191623 00000 н. 0000191828 00000 н. 0000191997 00000 н. 0000192177 00000 н. 0000192360 00000 н. 0000192561 00000 н. 0000192717 00000 н. 0000192890 00000 н. 0000193069 00000 н. 0000193271 00000 н. 0000193430 00000 н. 0000193599 00000 н. 0000193777 00000 н. 0000193950 00000 н. 0000194119 00000 н. 0000194292 00000 н. 0000194494 00000 н. 0000194663 00000 н. 0000194865 00000 н. 0000195034 00000 н. 0000195203 00000 н. 0000195405 00000 н. 0000195578 ​​00000 н. 0000195747 00000 н. 0000195916 00000 н. 0000196116 00000 н. 0000196314 00000 н. 0000196483 00000 н. 0000196684 00000 н. 0000196886 00000 н. 0000197059 00000 н. 0000197255 00000 н. 0000197428 00000 н. 0000197594 00000 н. 0000197767 00000 н. 0000197933 00000 п. 0000198134 00000 н. 0000198307 00000 н. 0000198516 00000 н. 0000198689 00000 н. 0000198855 00000 н. 0000199065 00000 н. 0000199238 00000 п. 0000199451 00000 н. 0000199614 00000 н. 0000199786 00000 н. 0000199952 00000 н. 0000200158 00000 н. 0000200331 00000 п. 0000200500 00000 н. 0000200707 00000 н. 0000200879 00000 н. 0000201086 00000 н. 0000201252 00000 н. 0000201423 00000 н. 0000201592 00000 н. 0000201801 00000 н. 0000201972 00000 н. 0000202138 00000 н. 0000202347 00000 н. 0000202519 00000 н. 0000202688 00000 н. 0000202897 00000 н. 0000203069 00000 н. 0000203238 00000 н. 0000203441 00000 н. 0000203607 00000 н. 0000203773 00000 н. 0000203980 00000 н. 0000204149 00000 н. 0000204357 00000 н. 0000204559 00000 н. 0000204725 00000 н. 0000204927 00000 н. 0000205099 00000 н. 0000205291 00000 н. 0000205472 00000 н. 0000205631 00000 н. 0000205803 00000 н. 0000205972 00000 н. 0000206119 00000 н. 0000206301 00000 н. 0000206475 00000 н. 0000206650 00000 н. 0000206823 00000 н. 0000207004 00000 н. 0000207181 00000 н. 0000207362 00000 н. 0000207544 00000 н. 0000207725 00000 н. 0000207903 00000 н. 0000208085 00000 н. 0000208262 00000 н. 0000208441 00000 н. 0000208619 00000 н. 0000208800 00000 н. 0000208973 00000 н. 0000209155 00000 н. 0000209324 00000 н. 0000209503 00000 н. трейлер ] >> startxref 0 %% EOF 20 0 obj> поток x ڼ TkW> s &;) SjRggg dw6m4 +

>.| 9s

Бак регенерации охлаждающей жидкости – помогает поддерживать полную систему охлаждения

Бак регенерации охлаждающей жидкости – помогает поддерживать полную систему охлаждения

Итак, резервуар для регенерации охлаждающей жидкости – это резервуар, предназначенный для сбора горячей охлаждающей жидкости из радиатора при расширении охлаждающей жидкости.

Но по мере охлаждения двигателя охлаждающая жидкость в радиаторе сжимается, создавая в радиаторе вакуум.
В результате этого разрежения охлаждающая жидкость втягивается обратно в радиатор.Таким образом, он всегда полон, что предотвращает образование воздушных пробок.

Еще одна функция бачка регенерации охлаждающей жидкости: для удаления пузырьков воздуха из системы охлаждения.

Хладагент без пузырьков воздуха намного эффективнее хладагента с пузырьками воздуха. Потому что он намного быстрее поглощает тепло. Таким образом, без бака утилизации в радиатор засасывается воздух, а не охлаждающая жидкость. В результате возникают воздушные пробки и образование ржавчины. Что может привести к образованию ржавчины.При образовании ржавчины внутри системы охлаждения; вам придется промыть систему и заменить охлаждающую жидкость. Достаточно распространенный признак – перегрев двигателя. Однако в бачке с охлаждающей жидкостью содержится нормальный уровень охлаждающей жидкости.

Хотя бак может быть полным, сам радиатор пуст или очень низкий. Чаще всего из-за того, что вышла из строя крышка радиатора. Итак, крышка радиатора не позволяет системе; для втягивания охлаждающей жидкости обратно в двигатель во время охлаждения.

Перед резервуаром восстановления Крышка радиатора с переливным шлангом, идущим по земле

В традиционных радиаторах используется крышка радиатора, которая удерживает давление; до тех пор, пока он не достигнет заданного порога давления.Как только давление в системе охлаждения превышает допустимый предел; крышка выпускает охлаждающую жидкость до тех пор, пока давление не упадет. В старых автомобилях без сборного бака; излишки теплоносителя выливались на землю. Итак, при следующем запуске двигателя с холодной охлаждающей жидкостью; низкий уровень охлаждающей жидкости в радиаторе. Оставшаяся охлаждающая жидкость расширится и заполнит весь радиатор; как только двигатель снова прогрелся.

Базовый резервуар восстановления (переливной резервуар) Охлаждающая жидкость слита в емкость / бак для утилизации

Чтобы радиатор всегда оставался заполненным; автопроизводители разработали новую крышку радиатора и установили бачок.Крышка радиатора работает точно так же; старые версии открывать и стравливать излишки охлаждающей жидкости. Но вместо того, чтобы выбросить теплоноситель на землю; охлаждающая жидкость слита в емкость / бак для утилизации. Пока что шапка работает так же, как и предыдущие шапки. Однако по мере охлаждения двигателя и сжатия охлаждающей жидкости; он создает вакуум внутри радиатора.

Вентиляционный механизм в крышке позволяет создавать вакуум; закачать охлаждающую жидкость обратно в радиатор из бачка утилизации. Резервуар для утилизации в этих транспортных средствах представляет собой просто контейнеры для хранения.Они никогда не испытывают давления.

Бак восстановления под давлением (расширительный бак) Крышка радиатора сейчас на восстановительном баке

По мере того, как автопроизводители перешли на установку двигателей с поперечным расположением и вытянутую конструкцию капота; они столкнулись с проблемой подкапотного пространства. Один из способов получить больше места – сдвинуть радиатор вперед. К сожалению, доступ к крышке радиатора ограничен. Поэтому автопроизводители решили перенести крышку радиатора с радиатора на бачок утилизации. В этой конструкции радиатор, верхний шланг радиатора, сливной шланг и бак утилизации находятся под давлением.Бак утилизации имеет более прочную конструкцию и может выдерживать давление более 15 фунтов на квадратный дюйм.

Утечки из бака утилизации охлаждающей жидкости

В резервуаре охлаждающей жидкости есть трещины, протекающие по швам

Как в резервуаре, не находящемся под давлением, так и в резервуаре под давлением, могут возникать утечки по швам. Утечки наиболее заметны, когда охлаждающая жидкость горячая. Таким образом, вы можете столкнуться с ситуацией, когда вы доливаете охлаждающую жидкость в бачок и управляете автомобилем. Затем, когда автомобиль остынет; в нем мало охлаждающей жидкости, и нет никаких признаков утечки в баке.

Заключение

Итак, использование бачка регенерации охлаждающей жидкости препятствует; слегка переполненная радиаторная система из-за выхода на землю. Кроме того, использование расширительного бачка с обычным радиатором добавляет в систему дополнительную охлаждающую жидкость.

Поделитесь новостями Danny’s Engineportal.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
