Как измерить милливольты мультиметром: Как пользоваться мультиметром для начинающих – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

Как измерять мультиметром DT-830B | CxemOk.ru

МУЛЬТИМЕТР DT-830B

На передней панели мультиметра установлен многопозиционный переключатель, ЖК индикатор, гнезда для подключения щупов и разъем проверки транзисторов. Питается прибор от батареи типа «Крона» 9 вольт.

Кстати, если у вас что-то случилось с проводкой в доме или планируете в ближайшее время заменить всю проводку, обращайтесь к нашему спонсору, Сергею Бирюкову, который предоставляет услуги электрика в Москве. Этот электрик сделает все в лучшем виде и на века. В зависимости от выполненных работ гарантия от 1 до 15 лет. Кстати со стоимостью работ можно ознакомиться на сайте http://sergeyelektrik.ru

   Положения переключателя разделены на следующие сектора:
   OFF/on — выключатель питания прибора.
   DСV — измерение напряжения постоянного тока.
   ACV — измерение напряжения переменного тока.
   1. 5v-9v — проверка элементов питания.
   DCA — измерение постоянного тока (амперметр).
   10А — для измерения большого значения постоянного тока (по инструкции измерения проводятся в течение нескольких секунд).
   hFE — сектор включения измерения транзисторов.
   Диод — сектор для проверки диодов.
   Ом — сектор измерения сопротивления.

Сектор DCV
На данном приборе сектор разделен на 5 диапазонов. Проводятся измерения от 0 до 500 вольт. Напряжение постоянного тока большой величины нам встретится только при ремонте телевизора. Этим прибором при больших напряжениях нужно работать крайне осторожно.
При включении в положение «500» вольт на экране в левом верхнем углу загорается предупреждение HV, о том, что включен самый верхний уровень измерения и при появлении больших значений нужно быть предельно внимательным.

{banner_universal}

Обычно, если вы не знаете величину измеряемого напряжения, измерение ведется переключением больших положений диапазона на меньшие. Например, перед измерением напряжения на аккумуляторной батареи сотового телефона или автомобиля, на которых написано максимальное напряжение 3,7 или 12 вольт, то ставим смело сектор в положение «20» вольт. Если поставим на меньшую, например, на «2000» милливольт прибор может выйти из строя. Если поставим на большую — показания прибора будут менее точными.
Когда вы не знаете величину измеряемого напряжения (конечно же в рамках бытового электрооборудования, где оно не превышает величин прибора), тогда выставляете на верхнее положение «500» вольт и делаете замер. В общем-то, грубо замерять, с точностью до одного вольта, можно на положении «500» вольт.
Если требуется большая точность, переключите на нижнее положение, только чтобы величина измеряемого напряжения не превышала значения на положении выключателя прибора. Этот прибор удобен в измерении именно напряжения постоянного тока в том, что не требует обязательного соблюдения полярности. Если полярность щупов («+» красный «-« черный) не будет совпадать с полярностью измеряемого напряжения, то в левой части экрана появится знак «-«, а величина будет соответствовать измеряемой.

Сектор ACV
Сектор имеет на данной разновидности прибора 2 положения — «500» и «200» вольт. С большой осторожностью обращайтесь с измерениями 220-380 вольт. Порядок измерений и установки положений аналогичен сектору DCV.

Сектор DCA
Является миллиамперметром постоянного тока и применяется для измерения маленьких токов, в основном в радиоэлектронных схемах. Во избежание поломки прибора, не ставьте переключатель на этот сектор, если забудете и начнете измерять напряжение, то прибор выйдет из строя.
Есть еще положение 10А измерения постоянного тока (ампереметр). Измерения производятся с перестановкой провода из второго гнезда в гнездо 10А. Если вам необходимо измерять ток какого — либо электроприбора, можно воспользоваться амперметром, но опять же с большой осторожностью. В инструкции по прибору написано, что измерения тока производить несколько секунд, но я бы не рекомендовал бы лишний раз пользоваться этой возможностью.

Сектор hFE
Для измерения транзисторов имеется панелька с указанием — в какое гнездо, какую ножку транзистора помещать. Проверяются транзисторы обеих n-p-n и p-n-p проводимостей на пробой, обрыв. Показывает статический коэффициент передачи тока (только кремниевые — КТ).

Сектор Диод
Показывает падение напряжения на переходе, от 400 до 700mv в прямом направлении на исправном диоде и бесконечность т.е. единица слева в обратном направлении.

На неисправном, в обеих направлениях:
1. Близкое к нулю — значение пробоя.
2. Близкое к бесконечности — обрыв.

Сектор измерения сопротивления (омметр)
Разделен на положение от 200 Ом до 2 МОм (2000000 Ом). Можно измерять сопротивление от 1 Ома до 2 МОм со следующими нюансами:
Во-первых: китайский мультиметр не является точным прибором и погрешность его показаний довольно велика.
Во-вторых: непредсказуемая большая чувствительность при точных измерениях. В связи с этим, при замыкании щупов между собой, прибор указывает на сопротивление цепи, которой не следует пренебрегать, а считать её за сопротивление провода на щупах, т.е. при измерении маленьких сопротивлений из результата нужно отнять значение, полученное при замыкание щупов.
Например:
Замеряем сопротивление лампы, так как лампа имеет маленькое сопротивление, устанавливаем прибор в положение 200 Ом. Сначала замкнем щупы между собой. У меня прибор показал 0.7 Ом — это мы отнимем, после измерения нужного нам сопротивления. Замеряем на лампе, получаем 70. 8 — 0,7 = 70.1 Ом. Учтите, что показания приблизительны, но в случаях с бытовыми электроприборами этого достаточно. Работа вверх по диапазону сектора не представляет ничего сложного. Если у вас на экране слева показана единица, то сопротивление больше, чем установленное положение переключателя, а если единица на экране при положении выключателя 2000 КОм, то можно считать цепь оборванной. При появлении цифр имеет присутствие некое сопротивление в цепи.

Замена батареи:
Как только вы заметите сбой на дисплее, пропадают цифры или показания не соответствуют с примерными значениями, значит пора заменить батарею. Берем маленькую крестовую отвертку, снимаем заднюю крышку и заменяем батарею. Напомню, прибор питается от батареи типа «Крона» 9V.

Дешево купить мультиметр можно тут.

Как работать с мультиметром. Часть 1

Добрый день, друзья!

Сегодня мы с вами не будем отвлеченно рассуждать о том, как работает компьютер или другое устройство. Наш блог и о «железе» тоже. Поэтому давайте перейдем ближе к делу и займемся практикой. Если мы работаем с какой-то техникой, нам придется начинать работать и с измерительными приборами. Итак,

Что такое мультиметр?

Мультиметр — это прибор (цифровой или стрелочный), позволяющий выполнять измерения нескольких величин. Много лет существовали отдельные стрелочные приборы для измерения

электрического тока (амперметры),
напряжения (вольтметры),
мощности (ваттметры),
сопротивление (омметры) и т. д.

Держать под руками эту гору приборов неудобно, поэтому придумали встроить много измерителей в общий корпус.

А выбор измеряемой величины производить переключателем и посредством подключения измерительных щупов к разным клеммам.

Поэтому одним прибором можно выполнять как измерение тока, так и измерение напряжения. Мультиметры (другое название — тестеры) могут быть цифровыми и стрелочными.

В первом случае значение измеряемой величины отображается на цифровом табло в виде нескольких цифр, причем в виде целой и дробной части, разделенных запятой или точкой.

В стрелочных приборах считывание измеряемой величины выполняется посредством стрелки, останавливающейся возле соответствующего деления цифровой шкалы.

Цифровые приборы точнее, ими удобнее пользоваться (хотя и не всегда). Итак, ознакомимся, как работать с конкретным экземпляром цифрового тестера — прибором UT2001. Большинство недорогих приборов имеют очень похожую идеологию.

Панель индикации и кнопка включения мультиметра UT2001

В верхней части тестера расположено табло, на котором расположены 4 разряда измеряемой величины, вид измеряемой величины, предел измеряемой величины и знак ее.

Последнее весьма удобно, так как не надо менять полярность подключения щупов — как в стрелочном приборе.

Ниже цифрового табло находятся две кнопки, крайняя справа — кнопка включения прибора. При ее нажатии прибор включается, и на его табло появляются нули.

Практически все цифровые приборы снабжены функцией автовыключения — если измерения не производить некоторое время, прибор автоматически выключается.

Это очень удобно, экономится энергия батареи, хотя при этом кнопка и остается включенной.

Чтобы включить прибор после автовыключения, надо отжать и вновь нажать эту кнопку.

Благодаря функции автоотключения мультиметр работает достаточно долго даже на такой батарейке, как «Крона».

Интересно отметить, что стрелочные мультиметры работают на батареях большей емкости, чаще всего — на пальчиковых элементах типоразмера АА.

Кнопка выбора рода тока (переменный/постоянный)

Крайняя левая кнопка — род измеряемого тока и напряжения. Если эта кнопка отжата — прибор измеряет постоянные ток и напряжение (DC — Direct Current, постоянный ток) в соответствии с выбранным пределом измерения.

Если кнопка нажата, мультиметр измеряет переменные ток и напряжение (AC – Alternating Current, переменный ток).

В других моделях тестеров такой кнопки может и не быть.

При этом и выбор режима и выбор предела осуществляется переключателем, который имеет короткую полоску на движущейся части, которая и указывает на необходимый предел.

Большинство измеряемых величин имеют несколько поддиапазонов. Это необходимо для того, измерить величину с необходимой точностью.

Напомним, что в бытовой осветительной сети имеют место

переменные ток и напряжение. Напряжение и ток меняются по величине и направлению. А, скажем, в автомобилях используются источник постоянного напряжения – аккумулятор.

Измерение напряжения

В данном приборе имеется 5 поддиапазонов измерения напряжения. На корпусе прибора в области измерения напряжения имеется буква V (Volt. Вольт, единица измерения напряжения).

В первом поддиапазоне измеряется напряжение от 0 до 200 милливольт (мВ), во втором — от 0 до 2 В, в третьем — от 0 до 20 В, в четвертом — от 0 до 200 В, в пятом — от 0 до 1000 В.

Переменное напряжения на последнем поддиапазоне измеряется от 0 до 750 В, о чем говорит красная цифра «750» со значком «~ “. Прибор имеет два щупа разных цветов:

красный (положительный), который подключается к красному гнезду прибора,
черный (отрицательный), подключающийся к черному гнезду (или общему проводу) прибора.

Если при измерении постоянного тока или напряжения перепутать полярность и встать красным щупом на «минус» (например, на отрицательную клемму аккумулятора), то это не будет иметь никаких отрицательных последствий для прибора.

При этом на табло перед значением величины просто загорится знак «-». Только и всего!

Если измеренное напряжение превысит установленный предел (например, если измерять напряжение 12 В аккумулятора на пределе 2 В), то на табло загорится знак «1» в крайнем левом разряде. Прибор при этом также не выйдет из строя.

В стрелочных приборах такие ошибки с полярностью и диапазоном вызвали бы срабатывание защиты либо (если бы защиты не было) вывели бы его из строя! В этом еще одно преимущество цифровых мультиметров.

Порядок проведения измерений

Для того, чтобы измерить напряжение (применим строгую формулировку) на каком-то участке цепи, необходимо коснуться оголенными концами

обоих щупов этого участка.

Если через какой-то участок электрической цепи (вспомним школьный курс физики) протекает электрический ток, то на нем (участке) имеет место падение напряжения.

Щупы имеют изолированные ручки и утолщения в своей нижней части. Это сделано для того, чтобы пальцы оператора случайно не соскользнули и не коснулись токоведущих частей.

Отметим, что при измерении напряжения мультиметр подключается параллельно участку цепи. Иными словами, не нужно производить каких-то дополнительных манипуляций (например, разорвать какую-то цепь) с измеряемым участком. А вот для того, чтобы измерить ток, мультиметр надо включить в разыв цепи, последовательно с нагрузкой.

Итак, надо коснуться концами щупов измеряемого участка и посмотреть на табло прибора.

Если предел измерения выбран ошибочно, надо отодвинуть щупы от цепей измерения, изменить предел измерений с помощью переключателя и повторить процедуру измерения.

Не переключайте пределы измерений при присоединенных щупах!

Предостережение

Напоминаем, что высокие напряжения (на поддиапазонах 200 и 1000 В, в том числе и сетевое переменное напряжение 220 В) надо измерять, держа щупы в одной руке. Если держать щупы в разных руках, то — при плохой изоляции щупов — электрический ток может пройти по пути «правая рука — область сердца — левая рука», что чревато остановкой сердца.

При работе с высокими напряжениями необходимо иметь резиновый коврик под ногами, чтобы исключить прохождение электрического тока по пути «рука-нога».

Количественные характеристики

Вспомним, что когда что-то измеряют, то получают количественные характеристики. Т.е., грубо говоря, делают вывод – «много или мало».

Отметим, что в бытовой осветительной сети чаще всего бывает 220 — 240 В. Можно сказать, что это много (потому что это опасное для жизни напряжение).

А напряжение 1,5 В, которое отдает пальчиковый элемент – это «мало». Напряжение батареи «Крона» — около 9 В.

Раньше существовал такой тест оценка качества элементов и батареек, когда касались языком обеих клемм. Свежая «Крона» сильно щипала язык, севшая – меньше.

В наше время, когда разных приборов полно, необходимость в таких тестах отпала. Еще раз напомним, что с Его Величеством Напряжением надо быть на «Вы».

Отметим также, что свежий литиевый элемент 2032, который установлен в материнскую плату компьютера, имеет напряжение 3,3 В. А компьютерный блок питания обеспечивает напряжения +3,3, +5 и +12 В.

Мы рассмотрели метод и порядок измерения напряжения – той величины, которая измеряется чаще всего. Надеюсь, вы не слишком устали, уважаемые читатели!

Но мультиметр может измерять и другие величины. Как это делается – мы рассмотрим в последующих публикациях. Подпишитесь на обновления, чтобы не пропустить интересную статью.

С вами был Виктор Геронда. До новых встреч!

как измерить? пошаговая инструкция с описанием и рекомендациями

Как измерить ток и напряжение мультиметром?

1)Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

2)Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3)Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4)Значок для измерения коэффициента усиления транзисторов . Но я им не пользуюсь, потому как нет надобности.

5)Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6)Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7)Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8)Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах. Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение ;-). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.

Измеряем силу тока.

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь мерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручкукрутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Как измерить напряжение в розетке мультиметром – инструкция

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными. При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству

Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера

Подготовительный этап

Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.

Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.

Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.

Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.

Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Измерение сопротивления

Как правило, диапазон измерения сопротивления мультиметра разбит на пять диапазонов:

Большинство мультиметров имеют еще один диапазон, обозначенный значком диода или зуммера – он предназначен для проверки контакта. Когда контакт замкнут, загорается светодиод и звучит сигнал. В некоторых видах мультиметров эту функцию выполняет диапазон 200 Ом.

В быту измерение сопротивления, как правило, используется для проверки обрывов в электрической цепи, а также исправности некоторых бытовых приборов, например, электрических лампочек, утюга, обмотки электродвигателя и т.д.

Измеряя сопротивление, можно проверить исправность предохранителя, работоспособность выключателя и других коммутирующих устройств.

Если в левой части дисплея появляется единица, то это значит, что сопротивление измеряемой цепи выше включенного диапазона, необходимо переключиться на следующий. Единица во всех диапазонах измерения сопротивления говорит о наличии обрыва в цепи.

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Как измерить напряжение

Измерить напряжение электрического тока можно с помощью следующих измерительных приборов. Вольтметр всем нам известен с уроков физики, однако в повседневной жизни он не используется. Многочисленными функциями обладает мультиметр, в том числе и измерениями величины тока и напряжения. Тестер является аналогом мультиметра, только механической стрелочной конструкции.

С помощью мультиметра можно не только определить величину силы тока и напряжения, но и прозвонить цепь на целостность и определить величину ее сопротивления. Кроме того, этим прибором можно проверить транзисторы, диоды и прочие радиодетали. Даже можно измерить сопротивления своего тела, для чего нужно просто взять щупы мультиметра в разные руки. Это полностью безопасно и не повредит Вашему здоровью. Перед измерением напряжения в сети необходимо вставить черный провод со щупом в гнездо с надписью СОМ в мультиметре, после чего вставить красный провод в гнездо. Далее включите прибор, повернув переключатель и поставив его в положение измерения напряжения

Следует обратить внимание на то, что в мультиметре есть два режима измерения напряжений: режим измерения постоянного напряжения и режим переменного напряжения. Необходимо включить прибор в режим измерения переменного напряжения, который обозначен символами AVC

Переключатель нужно поставить напротив цифры 750, которой обозначен предел измеряемых мультиметром напряжений для данного положения переключателя. На дисплее Вы должны увидеть три цифры «ноль» и значок «HV», который показывает, что включен режим измерения больших напряжений. Если же такого значка нет, то нужно еще раз проверить, как установлен переключатель режимов, и установить его правильно.

Для измерения напряжения следует взять один щуп в правую руку, а другой — в левую. Далее вставьте их в розетку и по показаниям на дисплее определите напряжения. Помните, что показания могут изменяться в пределах 3-4 единиц, это нормально. Значительные изменения напряжения могут быть вызваны постоянно повторяющейся сильной нагрузкой в сети. Проверьте, возможно, Ваш сосед работает с каким-либо мощным инструментом или производит электросварочные работы на своем участке. В противном случае рекомендуется вызвать электрика, который проверить надежность контактов и соединительных клемм в Вашем доме или квартире. Ни в коем случае не пытайтесь самостоятельно определить причину нестабильности напряжения в своем доме. Главное помнить, что любые внесенные изменения в электропроводке могут привести к несчастному случаю или пожару.

Функциональные элементы мультиметра

Современные изготовители выпускают различные модели мультиметров. Широкой популярностью пользуются цифровые приборы с различными дополнительными функциями, которые считаются более точными. Нормальной считается погрешность до тех процентов. Чем меньше показатель отклонения, тем достоверней тестовая проверка.

Даже самое простое электроизмерительное устройство способно определить самые стандартные величины – силу тока, напряжение и сопротивление. Более дорогие мультиметры оснащены специальными датчиками для измерения температуры. Также с помощью такого ручного инструмента определяется емкость, интервалы между импульсами, частота и индуктивность.

Среди функциональных возможностей мультиметра выделяют:

Распознавание нарушений в работе электрической цепи. Прибор способен с помощью звукового сигнала – «прозвонки» выявить величину сопротивления, которая опустилась ниже необходимой шкалы.
Проверка полупроводниковых элементов. Мультиметром можно выполнить проверку диодов, транзисторов или тиристоров, а именно их исправность.
Многие усовершенствованные модели оснащены дисплеями, на которые подается сигнал, и могут проводить необходимые вычисления.

Наиболее популярными дополнительными возможностями считаются:

фиксирование прибором выявленной величины – кнопочная или автоматическая;
подсветка показателей на экране;
счетчик отключения питания;
индикатор перезагрузки;
автоопределение рубежей измерения.

В профессиональных моделях установлена самая минимальная погрешность точности. Иногда используется способность цифровой обработки. В рабочей памяти закрепляется необходимые максимальные параметры, с помощью которых прибор высчитывает среднюю величину.

Также на лицевой стороне мультиметра находится значок «прозвонки» и ручка для переключения диапазонов

Почти на всех мультиметрах имеются уловные обозначения, которые отображают функциональные элементы устройства:

«DCA» – измерение силы постоянного тока;
«Ω» – значок сопротивления;
«ACV» – показатель постоянного напряжения;
«DCV» – обозначение переменного напряжения.

Некоторые электроизмерительные устройства имеют сразу два индикатора – цифровой и стрелочный. Для облегчения работы с устройством используют две измерительные шкалы, которые способствуют проводить измерение в разных значениях.

Как измерить напряжение мультиметром

Почти каждому из нас рано или поздно доводилось (или еще придется) столкнуться с задачей измерить электрическое напряжение.

Это может понадобиться вам в одной из бесконечного множества бытовых ситуаций, и хорошо бы заранее знать, как и при помощи чего это можно сделать.

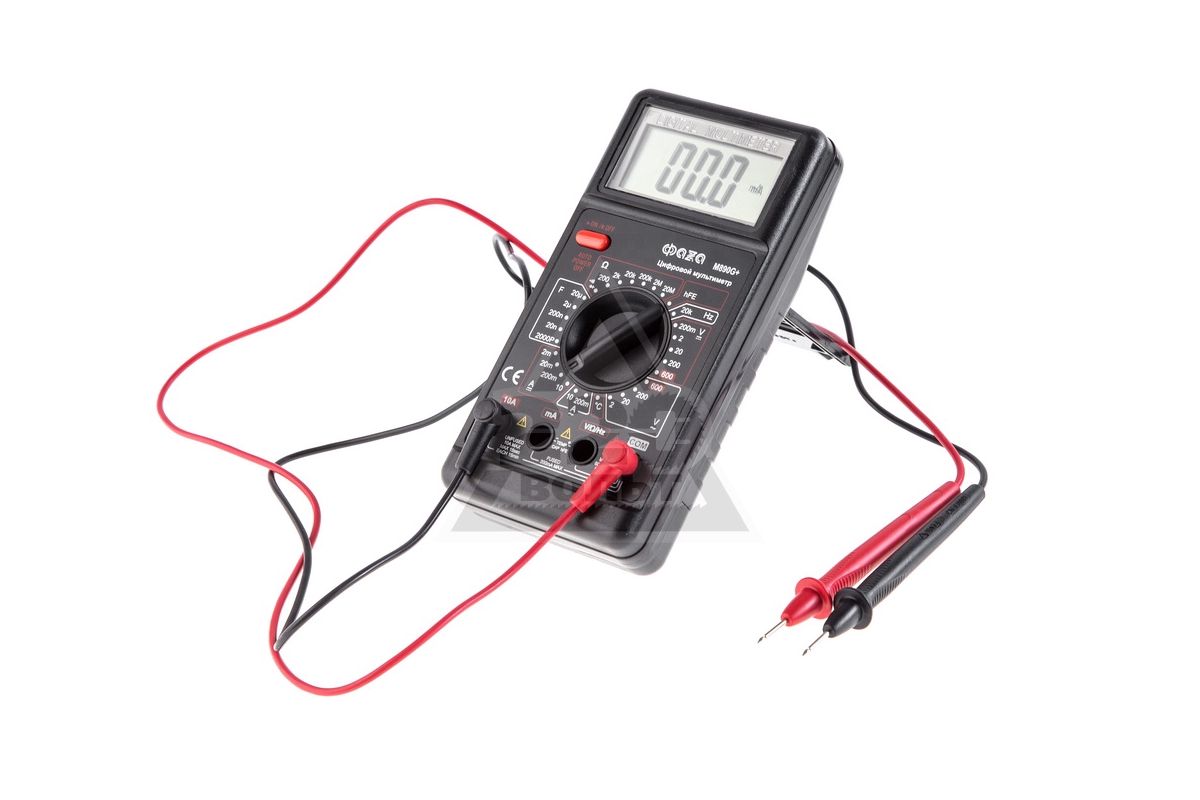

Для измерения напряжения вам понадобится всего лишь один прибор под названием “мультиметр” и источник электроэнергии. Измерить напряжение завалявшейся батарейки, блока питания для ноутбука, оголенных проводов в квартире – это одни из наиболее частых применений.

В этой статье мы на примере рассмотрим как измерять напряжение электрической энергии при помощи бытового мультиметра.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она “здорова”, или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая – стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть “+” и “-” (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV – постоянный ток, ACV – переменный ток.

Цифровые значения на мультиметре – это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается – постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение – V. В таком случае просто выставьте его.

Подключение штекеров

Перед тем, как измерять напряжение, мультиметр надо выставить в соответствующий режим. Для маркировки напряжения используются либо аббревиатуры ACV — переменное, и DCV — постоянное, либо пиктограммы, дополняющие обозначение V — вольтаж. Так, V

— это переменное напряжение. V с горизонтальной длинной чертой, под которой три коротких — это постоянное.

Если на вашем приборе есть только обозначение V, значит, он способен автоматически определять, переменное оно или постоянное.

Кроме пиктограмм, обозначающих тип напряжения, на корпус мультиметра нанесены диапазоны величин. Большинство бытовых приборов имеют границы измерения до 750 В переменного и до 1000 В постоянного напряжения.

Черный щуп — это либо минус, либо «ноль». Он всегда устанавливается в гнездо мультиметра, обозначенное COM. Красный щуп — либо плюс, либо «фаза». Для его подключения выбирается гнездо, снабженное соответствующей маркировкой. Если гнезд только 2 — вопрос снят, если больше — выбирайте то, около которого есть символ V.

Другие гнезда могут быть маркированы либо 10-20А, либо mA — соответственно для измерения силы тока (сверхбольшой или сверхмалой), либо иметь другие обозначения и соответственно предназначения. Гнездо для вольтажа всегда одно.

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1.351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

{SOURCE}

Возможные неисправности

Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.

Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.

Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.

Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.

Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.

Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.

Как проверить напряжение в розетке мультиметром — видео и фото

Электрическая сеть сегодня является неотъемлемым атрибутом практически любого сооружения и от того, насколько правильна будет реализована ее инсталляция, во многом зависит работоспособность применяемого электрооборудования и всех электрокоммуникаций

Ввиду чего очень важно понимать, каким образом устроена домовая электросистема, и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить розетку мультиметром, дабы удостовериться в ее работоспособности. Давайте обсудим это вместе

Давайте обсудим это вместе.

В качестве примера, для чего это нужно знать каждому, можно привести несколько бытовых ситуаций: замерив напряжение на батарейке можно понять, насколько она «здорова», или может быть её уже можно выбрасывать; лампа в люстре не горит, хотя лампочка новая — стоит проверить, возможно проблема в проводке; при отключении электричества на щитке в подъезде не лишним будет убедиться, действительно ли вы обесточили всю квартиру. В общем, применений масса.

И совсем немного о токе. Напряжение электрического тока измеряется в вольтах (V). Сам ток может быть постоянным (DCV) или переменным (ACV). В розетке и домашней проводке ток всегда переменный, а у всего, где есть «+» и «-» (батареек, аккумуляторов и т.д.) постоянный. Первым делом определите, какой ток вы собрались измерять и выберите на мультиметре соответствующее положение переключателя: DCV — постоянный ток, ACV — переменный ток.

Цифровые значения на мультиметре — это максимальные измеряемые показатели. Если вы даже приблизительно не знаете какое напряжение вам предстоит измерить, начните с установки на самое высокое значение.

Стоит учесть, что многие современные мультиметры умеют сами определять какой ток на них подается — постоянный или переменный. Если ваш мультиметр из таких, то вместо положений переключателя DCV и ACV у вас будет одно положение — V. В таком случае просто выставьте его. Напомним, что в предыдущей статье мы рассказывали как подключить диммер своими руками.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначение V.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше — выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

В нашем случае это 235.8 вольт — в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 — это нормально. Для того, чтобы процесс диагностики электрооборудования не вызывал существенных трудностей в процессе выполнения работ желательно придерживаться следующих рекомендаций: производить работы только при наличии соответствующего опыта, использовать проверенные электроприборы и применять индивидуальные средства защиты.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще. Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет. Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Измерение мультиметром

Перед тем как мультиметром проверить напряжение в сети 220В, желательно понять устройство и маркировку прибора. Лучше использовать цифровой механизм. Он корректно отображает информацию, лоялен к неправильному подсоединению щупов. Дополнительно цифровые измерительные приборы неприхотливы к эксплуатации.

Главные составляющие мультиметра:

ЖК экран для отображения показателей.
Колесо, используемое для установки режимов (параметров) работы прибора.
Щупы (2 шт.) — красный и черный. Непосредственно с их помощью проводят измерения.

V= — определение напряжения постоянного тока;
V

— напряжение переменного тока;

Ω — позволяет узнавать сопротивление;
A= — определение постоянного тока;
-hFE — проверка работоспособности транзистора;
o))) — быстрая прозвонка электрической цепи;
OFF/ON — выключение/включение.

Для каждого из параметров предусмотрены номинальные диапазоны измерений. Они указаны на панели мультиметра.

» токов могут заменяться аббревиатурами DC или AC. К примеру, чтобы выставить колесо регулировки на параметр измерения напряжения переменного тока, нужно повернуть его к аббревиатуре ACV или VАС.

Подготовительный этап

Дополнительно, перед тем как померить напряжение мультиметром в розетке, стоит выяснить назначение всех его разъемов на корпусе.

10ADC. Предназначен только для определения параметров силы постоянного тока. Максимальный разрешенный показатель – до 10 А. В этот разъем всегда вставляют только красный щуп.
COM. Разъем является общим. К нему всегда подсоединяют для замеров только черный щуп.
VΩmA. Разъем, который предназначен для выполнения всех основных измерений, таких как сила тока (до 10 А), напряжение или сопротивление.

Чаще используют разъем VΩmA.

Подключение мультиметра и проведение измерений

Для выполнения работ нужно правильно подключить щупы. Красный вставляют в разъем VΩmA, а черный — в СОМ. Далее нужно перевести колесо управления на нужный режим работы прибора. Для определения напряжения его выставляют на аббревиатуру ACV или V

. При этом положение колеса нужно задать так, чтобы оно находилось на отметке выше предполагаемого напряжения сети. Для бытовой точки питания характерен показатель 220 В. Значит нужно задать ближайшее большее по величине значение. Для большинства мультиметров это будет 750 В.

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

керамику;
фарфор;
пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Заключение

Если все же возникают сложности, как в розетке проверить напряжение мультиметром, то в инструкции к прибору дается об этом подробное описание. Радует, что такие устройства имеют приемлемую цену.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Как пользоваться мультиметром. Как измерять электронным тестером основные электрические величины – ток, напряжение, сопротивление, проводимость диода (полупроводника) и т.д.

Тема: учимся правильно делать измерения с помощью обычного мультиметра.

Итак, если вы начали читать эту статью, то скорее всего вы новичок. Тогда нет особой необходимости брать для примера какой-нибудь навороченный электронный измеритель. Большинство обычных измерений в электрике и электронике проводятся с помощью самого обычного цифрового мультиметра, имеющего самый основные величины измерений. На первый взгляд может показаться, что проводить измерения электронным прибором, имеющим только два вывода, очень просто. И да и нет. Если знаешь как именно измеряются конкретные величины, то да. Если же думаешь, что бери два щупа и присоединяйся к двум любым контактам, то нет.

Итак, начнем с первого измерительного диапазона, и это переменное напряжение. На приборе оно обозначается как ACV. На простом мультиметре можно выбрать два диапазона для измерения, это на 200 вольт и на 750. Если поставить селектор на 750, то мультиметр будет измерять любое переменное напряжение до этого предела. Но точнее будет, если малые напряжения измерять на пределе 200 вольт, а более высокие напряжения, такие как 220 и 380, измерять на пределе 750 вольт. Напряжение, как переменное, так и постоянное измеряется путем приложения щупов параллельно тем двум контактам, на которых мы и хотим измерить величину неизвестного напряжения. Разве что при работе с высокими напряжениями нужно обязательно соблюдать технику безопасности.

Далее про измерения постоянного напряжения. На приборе оно обозначается как DCV. Измеряется оно также как и переменное. Просто двумя щупами касаемся двух точек, где нужно измерить напряжение, предварительно выставив нужный диапазон на тестере. В большинстве случаев постоянное напряжение на практике используется стандартными значениями небольшой величины. Это 1,5; 3; 5; 6; 9; 12; 24; 36 вольт. То есть, как видно это более безопасное напряжение, хотя и 24 вольта уже в сыром помещении при определенных условиях может ощутимо ударить током.

Итак, если мы измеряем выше перечисленные напряжения, то на мультиметре ставим диапазон 20 вольт или 200. Напряжения более высокие чем 200 вольт используются уже допустим в преобразователях напряжения (импульсных блоках питания), где переменное напряжение 220 вольт преобразуется в постоянное для последующей трансформации. Для измерения таких напряжений нужно пользоваться диапазоном 1000 вольт, что выставляется на селекторе мультиметра. И тут нужно быть аккуратным, чтобы не ударило все тем же током.

На электронном тестере также имеется и меньший диапазон измерения постоянного напряжения, это милливольты, от 200 мВ (это же 0,2 вольта) до 2000 мВ (это же 2 вольта). Такие малые напряжения используются в электронных схемах. Например при работе с транзисторами, у которых на входе (переход база-эмиттер) присутствуют именно такие напряжения. Низкие напряжения, это от сотых вольт до полсотни вольт, применяются в электронике, радиотехнике. Напряжения от десятков до сотен вольт уже используются в электрике и высоковольтной электронике.

Далее про измерение постоянного тока. На мультиметре оно обозначается как DCA. На простом мультиметре, к сожалению, можно измерить только постоянный ток. Для переменного нужно брать, либо тестер электрика, либо токовые клещи, либо мультиметр более дорогой, с большим количеством величин измерения. Чаще всего приходится использовать диапазон измерений постоянного тока либо до 200 мА (миллиампер), либо до 10 ампер. В первом случае (до 200 мА) измерения обычно проводятся в электронных схемах, где сила тока относительно мала. Когда же мы начинаем измерять токи с большей силой, то сначало нужно плюсовой щуп переставить в другое гнездо, специально предназначенное для измерения до 10 А. После этого и сам селектор выбора диапазона измерения переводим на 10 А.

Но, тут стоит учесть, ток измеряется не так, как напряжение. Щупы мультиметра нужно ставить в разрыв измеряемой электрической цепи (а не параллельно ей!). При этом стоит помнить, что внутреннее сопротивление мультиметра, при измерении тока, очень мало (практически ноль). Следовательно, если вы вдруг ошибетесь и, например, подсоедините щупы измерителя параллельно источнику питания, то у вас произойдет короткое замыкание цепи. Естественно, ничего хорошего не будет, резко возрастет сила тока, а это отрицательно повлияет как на источник питания, так и на цепи, стоящие между источником и шунтом внутри измерителя.

Теперь про измерение сопротивления электронным мультиметром. Простой тестер имеет диапазон измерения сопротивления от 200 Ом до 2000 кОм. Чаща всего при измерении внутреннего сопротивления различных электрических нагрузок приходится использовать диапазон 200 Ом, 2000 Ом и 20 кОм. Ну, тут все просто. Два щупа мультиметра присоединяем параллельно к устройству, детали, цепи, резистору, катушке и т.д. Если нам изначально неизвестно даже примерное сопротивление, то начинаем с меньшего диапазона (200 Ом), если ничего не показывает, то переключаемся на следующий диапазон. Если дойдя до последнего (2000 кОм) так ничего и не показало на экране мультиметра, значит цепь оборвана, или деталь пробита.

На мультиметра также можно проверять полупроводники, диоды. Для этого имеется специальный селектор на тестере. Там изображен диод. Выбираем этот селектор, двумя щупами параллельно касаемся измеряемого полупроводника. Рабочий полупроводник в одном направлении должен показывать некоторое значение (примерно от 500 до 900), это напряжение в милливольтах, которое оседает на полупроводнике при прямом его включении. Изменив направление измерения полупроводника, поменяв местами измерительные щупы, это полупроводник не должен показывать ничего. Это значит, что деталь рабочая. Если же и при одной и при другой полярности измерения полупроводника либо ничего не показывает либо показывает и так и так, то деталь скорее всего уже нерабочая.

И последнее измерение, которое позволяет производить простой мультиметр, это проверка коэффициента усиления биполярного транзистора. На корпусе измерителя имеются специальные гнезда, где указываются зоны проводимости n-p-n и p-n-p. Гнезда имеют обозначения, куда подсоединять базу, эмиттер и коллектор транзистора. Данным измерение обычно пользуются крайне редко. Особенно, если вы новичок,то вряд ли в ближайшее время вы будете пользоваться этим измерением на мультиметре. Ну вот впринципе и все основные измерения, которые можно выполнять обычным электронным мультиметром, тестером.

Видео по этой теме:

P.S. По идее для проверки любого полупроводника можно воспользоваться измерением сопротивления на диапазоне до 200 Ом. Но при попытке это сделать мультиметр ничего не покажет и можно подумать что проверяемая деталь нерабочая. Хотя это не так. Дело в том, что при измерении по сопротивлению сам мультиметр на щупы подает напряжение до 0,5 В. Проводники обычно открываются при напряжении около 0,6 В. И получается что сам мультиметр не открывает полупроводник для его нормальной проверки. При измерении и проверки полупроводника на специальном селекторе, предназначенном именно для этого мультиметр выдает достаточное напряжение (порядка 2 В), чтобы получить корректные результаты. Так, что учтите это.

Как проверить напряжение в розетке мультиметром

Не каждый день пригодится такое умение, но как проверить напряжение в розетке мультиметром и что он должен при этом показывать, лучше узнать заранее. Кроме напряжения электронный тестер способен измерять силу тока и сопротивление проводов, для чего на приборе надо менять местами подключение штекеров. За их правильным подключением надо внимательно следить – если проводить измерения неправильно, то произойдет короткое замыкание.

Немного теории – как подключаются измерительные приборы

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
hFe – проверка транзисторов.
>l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Измерение сопротивления провода

Это самый простой режим работы – по сути надо взять провод, для которого надо провести измерение сопротивления и прикоснуться щупами мультиметра к его концам.

Измерение сопротивления происходит благодаря источнику питания, который есть внутри мультиметра – прибор измеряет его напряжение и силу тока в цепи, а затем по закону Ома высчитывает сопротивление.

Нюансов при измерении сопротивления два:

Мультиметр показывает сумму сопротивлений измеряемого провода вместе с щупами, которыми к нему прикасаются. Если нужны точные значения, то изначально должны измеряться провода щупов и потом полученный результат вычитаться из общего.
Заранее сложно прикинуть примерное сопротивление провода, поэтому измерения желательно производить понижая чувствительность прибора.

Измерение напряжения

Если в этом случае выставить предел измерения в 200 Вольт, то есть вероятность испортить прибор.

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Как итог

Вольтметр.

Приборы для измерения напряжения

Первый учёный, который сконструировал и создал достаточно мощную электрическую батарею постоянного тока, был известный итальянский физик Александро Вольта. Эта батарея получила название «вольтов столб» и состояла из нескольких тысяч кружочков из цинка и меди, которые разделялись пропитанными в соляной кислоте матерчатыми прокладками. Он использовал батареи с большим или меньшим количеством элементов. Маленькие батареи давали слабую искру, большие батареи сильную и яркую.

Учёный вплотную подошёл к количественному понятию напряжения, поэтому единицу разности потенциалов назвали его именем: «Вольт». В международной системе единиц СИ вольт обозначается буквой «V», отсюда напряжение переменного тока обозначается: VAC, а напряжение постоянного тока: VDC. У нас единица величины напряжения обозначается буквой «В» – вольт. Например, 220 В, 380 В и наиболее часто используемые производные: 10³-киловольт (kV), 10⁶-мегавольт, 10^-3-милливольт (mV), 10^-6-микровольт (μV). Другие большие или меньшие производные используются только в лабораторных условиях. Подробнее о производных величинах читайте на странице про сокращённую запись численных величин.

Для измерения напряжения или разности потенциалов используется прибор, который называется вольтметр. На снимке изображён щитовой стрелочный вольтметр, который может монтироваться на щите управления, какого либо устройства. Он используется только для измерения конкретной величины напряжения на одном из узлов данного устройства. Тот вольтметр, что изображён на фото, применяется для измерения постоянного напряжения до 15 вольт. Взгляните на его шкалу. Она ограничена 15 вольтами.

На принципиальных схемах условное изображение вольтметра может выглядеть вот так.

Из рисунка видно, что условное изображение вольтметра на схеме может быть разным. Если в кружке обозначена буква «V», то это означает, что данный вольтметр рассчитан на измерения величин напряжения, составляющих единицы – сотни вольт. Изображения с обозначением «mV» и «μV» указываются в тех случаях, если вольтметр рассчитан на измерение долей вольта – милливольт (1mV = 0,001V) и микровольт (1μV = 0,000001 V). Иногда рядом с изображением вольтметра также указывается максимальная величина напряжения, которую способен измерить вольтметр. Например, вот так – 100 mV. Обычно эта величина указывается для встраиваемых стрелочных вольтметров. Превышать это напряжение не стоит, так как можно испортить прибор.

Кроме этого, рядом с выводами вольтметра могут быть проставлены знаки полярности подключения его в схему «+» и «–». Это касается тех вольтметров, которые применяются для измерения постоянного напряжения.

Следует отметить, что щитовые вольтметры это частный случай использования этих приборов. В лабораториях, на радиозаводах, в конструкторских бюро и радиолюбительской практике, вольтметры используются чаще всего в составе мультиметров, которые раньше назывались авометры, то есть ампер-вольт-омметр.

В настоящее время с развитием цифровой электроники стрелочные приборы отходят в прошлое и им на смену приходят цифровые мультиметры с удобной цифровой шкалой, автоматическим переключением предела измерения, малой погрешностью и высоким классом точности.

В радиолюбительской практике на смену «цешкам» и «авошкам» пришли компактные и удобные цифровые приборы. Работать с ними не сложно, но определённые меры безопасности применять необходимо.

Как измерить напряжение мультиметром?

Следует твёрдо помнить, что вольтметр, в отличие от амперметра подключается параллельно нагрузке.

Например, вам надо замерить напряжение на резисторе, который является частью электронной схемы. В таком случае переключаем мультиметр в режим измерения напряжения (постоянного или переменного – смотря какой ток течёт в цепи), устанавливаем наивысший предел измерения. По мере накопления опыта предел измерения вы научитесь выставлять более осознанно, порой пренебрегая данным правилом. Далее подключаем щупы мультиметра параллельно резистору. Вот как это можно изобразить в виде схемы.

Вот так плавно мы переходим к определению так называемого шунта. Как видим из схемы, вольтметр, который измеряет напряжение на резисторе R1, создаёт параллельный путь току, который протекает по электрической цепи. При этом часть тока (Iшунт) ответвляется и течёт через измерительный прибор – вольтметр PV1. Далее опять возвращается в цепь.

В данном случае вольтметр PV1 шунтирует резистор R1 – создаёт обходной путь для тока. Для электрической цепи вольтметр – это шунт – обходной путь для тока. По закону ома, напряжение на участке цепи зависит от протекающего по этой цепи тока. Но мы ведь ответвили часть тока в цепи и провели эту часть через вольтметр. Поскольку сопротивление резистора неизменно, а ток через резистор уменьшился (I_R1), то и напряжение на нём изменилось. Получается, что вольтметром мы измеряем напряжение на резисторе, которое образовалось после того, как мы подключили к схеме измерительный прибор. Из-за этого образуется погрешность измерения.

Как же уменьшить воздействие измерительного прибора на электрическую цепь при проведении измерений? Необходимо увеличить, так называемое «входное сопротивление» измерительного прибора – вольтметра. Чем оно выше, тем меньшая часть тока шунтируется измерительным прибором и более точные данные мы получаем при измерениях.

Современные цифровые мультиметры обладают достаточно большим входным сопротивлением и практически не влияют на работу схемы при проведении измерений. При этом точность измерений, естественно, достаточно высока.

Ранее все приборы были стрелочные, а для того, чтобы высоким напряжением не вывести прибор из строя применялись резистивные шунты, которые уменьшали величину измеряемого напряжения до безопасной величины. Но эти шунты вносили так называемое «паразитное сопротивление» и это сказывалось на точности измерений.

Поэтому в лабораторных условиях использовались специальные ламповые вольтметры, которые обладали большим входным сопротивлением и некоторые из них имели класс точности в доли процента.

Перейдём к практике…

Прежде всего, не забывайте, что есть переменное (англ. сокращение – VAC) и постоянное напряжение (VDC). Профессиональные приборы сами определяют, с каким напряжением вы работаете, и сами переключаются в нужный режим и на требуемый поддиапазон измерений. При работе с малогабаритными приборами все переключения нужно делать вручную.

На снимке показана часть панели управления популярного и недорогого тестера DT-830B.

Хорошо видно, что пределы измерения переменного напряжения ограничены величинами: 750 вольт (750 V~) и 200 вольт (200 V~). Понятно, что к силовым промышленным сетям с этим прибором не стоит и близко подходить. Шкала постоянного и импульсного напряжения несколько больше: от 200 милливольт (200 mV) до тысячи вольт (1000).

Как уже говорилось, чтобы замерить напряжение на участке схемы, нужно выбрать переключателем пределов измерения самый большой предел измерения и подключить щупы мультиметра параллельно тому участку цепи, на котором производится замер.

Если предел измерения подходит – то на дисплее появятся показания. Если этого не происходит, то отключаем вольтметр от схемы, уменьшаем предел измерения на один шаг. Повторяем измерение. И так далее до получения показаний.

Имейте в виду, что провода измерительных щупов со временем изнашиваются. При этом нарушается электрический контакт. Перед проведением любых измерений проверяйте целостность щупов!

Также часто бывает необходимо замерить напряжение на выходе блока питания или химического источника тока (батарейки или аккумулятора).

Выбираем ту секцию на панели прибора, которая отвечает за измерение постоянного напряжения. Выставляем предел чуть больше того напряжения, что мы хотим измерить. Далее подключаем щупы прибора в соответствии с полярностью и изменяем предел измерения в сторону уменьшения до тех пор, пока на табло не появятся данные.

На фото показан замер напряжения составной батареи из трёх батареек 1,5V с помощью мультиметра Victor VC9805A+. Для измерения выбран предел 20V.

Аналогично замеряется напряжение на герметичном свинцовом аккумуляторе.

Стоит понимать, что таким образом мы замеряем так называемую ЭДС. ЭДС или электродвижущая сила – это напряжение на клеммах аккумулятора без подключенной нагрузки. Если к аккумулятору подключить какой-либо прибор, то напряжение будет чуть меньше.

Никогда не касайтесь руками оголённых щупов! Небольшим напряжением от 1,5-вольтовой батарейки вас, конечно, не убьёт, но вот при измерении напряжений более 24 вольт могут быть серьёзные последствия от удара током.

Чтобы руки оставались свободными используйте зажимы типа «крокодил», но подключать их нужно при отключенном от сети приборе. Часто возникает необходимость измерять напряжение на рабочей плате, в разных её точках.

Если вы работаете с низковольтным устройством, бойтесь только закоротить щупами отдельные проводники. Для замеров напряжения в устройстве, как правило, применяется следующая методика.

Соедините «земляной» щуп прибора и «землю» платы как можно надёжнее. Работать одним щупом всегда удобнее. Для тех, кто не в курсе, «земляным» или «общим» щупом у прибора называется тот щуп, который подключается к разъёму COM. Обычно он чёрного цвета. Сокращение COM получено от английского слова common – «общий».
Наденьте на рабочий щуп прибора кусочек трубки ПВХ, оставив только крохотный острый кончик. Это делать не обязательно, но желательно. При случайном касании щупом соседних проводников трубка ПВХ изолирует контакты и убережёт от короткого замыкания.
По принципиальной схеме, в контрольных точках проведите нужные вам замеры по отношению к «земле» – корпусному или по-другому общему проводу. Высокое входное сопротивление тестера работу вашей схемы не нарушит.

Измерение переменного напряжения производится аналогичным образом. Можно для пробы измерить переменное напряжение электросети в собственной квартире.

На снимке видно, что установлен максимальный предел 750 вольт (напряжение переменное – V~). При установке этого предела на индикаторе высвечиваются две буквы: HV – высокое напряжение (сокращение от англ. – High Voltage). Поскольку напряжение переменное, то полярность не имеет значения. В данном случае величина напряжения сети – 217 вольт.

Как уже говорилось, при работе с высоким напряжением следует соблюдать правила электробезопасности.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Чем измерить напряжение в сети

Прибор для измерения напряжения. Как измерить напряжение мультиметром

03 Ноя 2016г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Основной единицей измерения электрического напряжения является вольт. В зависимости от величины напряжение может измеряться в вольтах (В), киловольтах (1 кВ = 1000 В), милливольтах (1 мВ = 0,001 В), микровольтах (1 мкВ = 0,001мВ = 0,000001 В). На практике, чаще всего, приходится сталкиваться с вольтами и милливольтами.

Существует два основных вида напряжений – постоянное и переменное. Источником постоянного напряжения служат батареи, аккумуляторы. Источником переменного напряжения может служить, например, напряжение в электрической сети квартиры или дома.

Для измерения напряжения используют вольтметр. Вольтметры бывают стрелочные (аналоговые) и цифровые.

На сегодняшний день стрелочные вольтметры уступают пальму первенства цифровым, так как вторые более удобны в эксплуатации. Если при измерении стрелочным вольтметром показания напряжения приходится вычислять по шкале, то у цифрового результат измерения сразу высвечивается на индикаторе. Да и по габаритам стрелочный прибор проигрывает цифровому.

Но это не значит, что стрелочные приборы совсем не применяются. Есть некоторые процессы, которые цифровым прибором увидеть нельзя, поэтому стрелочные больше применяются на промышленных предприятиях, лабораториях, ремонтных мастерских и т.п.

На электрических принципиальных схемах вольтметр обозначается кружком с заглавной латинской буквой «V» внутри. Рядом с условным обозначением вольтметра указывается его буквенное обозначение «PU» и порядковый номер в схеме. Например. Если вольтметров в схеме будет два, то около первого пишут «PU 1», а около второго «PU 2».

При измерении постоянного напряжения на схеме указывается полярность подключения вольтметра, если же измеряется переменное напряжение, то полярность подключения не указывается.

Напряжение измеряют между двумя точками схемы: в электронных схемах между плюсовым и минусовым полюсами, в электрических схемах между фазой и нулем. Вольтметр подключают параллельно источнику напряжения или параллельно участку цепи — резистору, лампе или другой нагрузке, на которой необходимо измерить напряжение:

Рассмотрим подключение вольтметра: на верхней схеме напряжение измеряется на лампе HL1 и одновременно на источнике питания GB1. На нижней схеме напряжение измеряется на лампе HL1 и резисторе R1.

Перед тем, как измерить напряжение, определяют его вид и приблизительную величину. Дело в том, что у вольтметров измерительная часть рассчитана только для одного вида напряжения, и от этого результаты измерений получаются разными. Вольтметр для измерения постоянного напряжения не видит переменное, а вольтметр для переменного напряжения наоборот, постоянное напряжение измерить сможет, но его показания будут не точными.

Знать приблизительную величину измеряемого напряжения также необходимо, так как вольтметры работают в строго определенном диапазоне напряжений, и если ошибиться с выбором диапазона или величиной, прибор можно повредить. Например. Диапазон измерения вольтметра составляет 0…100 Вольт, значит, напряжение можно измерять только в этих пределах, так как при измерении напряжения выше 100 Вольт прибор выйдет из строя.

Помимо приборов, измеряющих только один параметр (напряжение, ток, сопротивление, емкость, частота), существуют многофункциональные, в которых заложено измерение всех этих параметров в одном приборе. Такой прибор называется тестер (в основном это стрелочные измерительные приборы) или цифровой мультиметр.

На тестере останавливаться не будем, это тема другой статьи, а сразу перейдем к цифровому мультиметру. В основной своей массе мультиметры могут измерять два вида напряжения в пределах 0…1000 Вольт. Для удобства измерения оба напряжения разделены на два сектора, а в секторах на поддиапазоны: у постоянного напряжения поддиапазонов пять, у переменного — два.

У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: 200m, 2V, 20V, 200V, 600V. Например. На пределе «200V» измеряется напряжение, находящееся в диапазоне 0…200 Вольт.

Теперь сам процесс измерения.

1. Измерение постоянного напряжения.

Вначале определяемся с видом измеряемого напряжения (постоянное или переменное) и переводим переключатель в нужный сектор. Для примера возьмем пальчиковую батарейку, постоянное напряжение которой составляет 1,5 Вольта. Выбираем сектор постоянного напряжения, а в нем предел измерения «2V», диапазон измерения которого составляет 0…2 Вольта.

Измерительные щупы должны быть вставлены в гнезда, как показано на нижнем рисунке:

красный щуп принято называть плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;
черный щуп называют минусовым или общим и вставляется он в гнездо, напротив которого стоит значок «СОМ». Относительно этого щупа производятся все измерения.

Плюсовым щупом касаемся положительного полюса батарейки, а минусовым — отрицательного. Результат измерения 1,59 Вольта сразу виден на индикаторе мультиметра. Как видите, все очень просто.

Теперь еще нюанс. Если на батарейке щупы поменять местами, то перед единицей появится знак минуса, сигнализирующий, что перепутана полярность подключения мультиметра. Знак минуса бывает очень удобен в процессе наладке электронных схем, когда на плате нужно определить плюсовую или минусовую шины.

Ну а теперь рассмотрим вариант, когда величина напряжения неизвестна. В качестве источника напряжения оставим пальчиковую батарейку.

Допустим, мы не знаем напряжение батарейки, и чтобы не сжечь прибор измерение начинаем с самого максимального предела «600V», что соответствует диапазону измерения 0…600 Вольт. Щупами мультиметра касаемся полюсов батарейки и на индикаторе видим результат измерения, равный «001». Эти цифры говорят о том, что напряжения нет или его величина слишком мала, или выбран слишком большой диапазон измерения.

Опускаемся ниже. Переключатель переводим в положение «200V», что соответствует диапазону 0…200 Вольт, и щупами касаемся полюсов батарейки. На индикаторе появились показания равные «01,5». В принципе этих показаний уже достаточно, чтобы сказать, что напряжение пальчиковой батарейки составляет 1,5 Вольта.

Однако нолик, стоящий впереди, предлагает снизиться еще на предел ниже и точнее измерить напряжение. Снижаемся на предел «20V», что соответствует диапазону 0…20 Вольт, и снова производим измерение. На индикаторе высветились показания «1,58». Теперь можно с точностью сказать, что напряжение пальчиковой батарейки составляет 1,58 Вольта.

Вот таким образом, не зная величину напряжения, находят ее, постепенно снижаясь от высокого предела измерения к низкому.

Также бывают ситуации, когда при измерении в левом углу индикатора высвечивается единица «1». Единица сигнализирует о том, что измеряемое напряжение или ток выше выбранного предела измерения. Например. Если на пределе «2V» измерить напряжение равное 3 Вольта, то на индикаторе появится единица, так как диапазон измерения этого предела всего 0…2 Вольта.

Остался еще один предел «200m» с диапазоном измерения 0…200 mV. Этот предел предназначен для измерения совсем маленьких напряжений (милливольт), с которыми иногда приходится сталкиваться при наладке какой-нибудь радиолюбительской конструкции.

2. Измерение переменного напряжения.

Процесс измерения переменного напряжения ни чем не отличается от измерения постоянного. Отличие состоит лишь в том, что для переменного напряжения соблюдать полярность щупов не требуется.

Сектор переменного напряжения разбит на два поддиапазона 200V и 600V.
На пределе «200V» можно измерять, например, выходное напряжение вторичных обмоток понижающих трансформаторов, либо любое другое находящееся в диапазоне 0…200 Вольт. На пределе «600V» можно измерять напряжения 220 В, 380 В, 440 В или любое другое находящееся в диапазоне 0…600 Вольт.

В качестве примера измерим напряжение домашней сети 220 Вольт.
Переводим переключатель в положение «600V» и щупы мультиметра вставляем в розетку. На индикаторе сразу появился результат измерения 229 Вольт. Как видите, все очень просто.

И еще один момент.
Перед измерением высоких напряжений ВСЕГДА лишний раз убеждайтесь в исправности изоляции щупов и проводов вольтметра или мультиметра, а также дополнительно проверяйте выбранный предел измерения. И только после всех этих операций производите измерения. Этим Вы убережете себя и прибор от неожиданных сюрпризов.

А если что осталось не понятно, то посмотрите видеоролик, где показано измерение напряжения и силы тока с помощью мультиметра.

Как Вы убедились, измерить напряжение мультиметром не так уж и сложно. Главное понимать что, где и как. И в заключении хочу предложить Вам прочитать статью прибор для измерения силы тока, как измерить силу тока мультиметром.
Удачи!

Всегда ли показывает напряжение в розетке при измерении мультиметром, и как лучше всего проверить силу тока?

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

постоянное и переменное напряжение;
сопротивление;
емкостные и частотные характеристики;
силу постоянного и переменного тока;
параметры диодов и транзисторов;
температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Алгоритм работы:

Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

Как измерить напряжение ?

Как измерить напряжение в домашней сети.

Всем привет, и это простенький урок от Компьютер76, где я вам покажу, как определить величину напряжения в сети квартирыдома, то есть как измерить напряжение . Пользоваться мы будем исключительно мультиметром, так замер напряжения сети будет проводиться под эгидой постановки вопроса о качестве электроэнергии в вашем жилище на предмет выявления неисправности блока питания компьютера. Качество энергии – вопрос конкретный, и потому никакие самопальные контрольные лампы и однополюсные индикаторы нам не в помощь. В одной из статей я уже показал, какой мультиметр можно приобрести за небольшие деньги и желательно бы иметь в арсенале постоянно присутствующих в доме инструментов. Он пригодится не раз, использовать мультиметр при ремонте, в том числе компьютера, мы также будем не единожды.

Как правильно измерить напряжение в сети квартиры или дома?

Внимание! Убедительная просьба, если собираетесь прочитать статью до конца с целью получения навыков в электрических измерениях, почитайте введение, написанное мною в этой статье.

Верхний абзац вами прочитан и со статьёй по ссылке в нём вы также ознакомились? Приступаем.

Перед тем, как непосредственно измерить напряжение , проверьте его работоспособность. Проверьте целостность изоляции проводов щупов мультиметра визуально. Будет сюрприз, если вы получите удар током через повреждённую изоляцию. Целостность щупов можно также проверить замыканием на себя, предварительно установив переключатель прибора в режим “прозвонка”. Это подробно описывается в статье Мультиметр для чайников.

Устанавливаем щупы в гнёзда, как показано на фото:

Чёрный щуп установлен в разъём с обозначением COM, красный – с обозначениями V/Ώ. Цветность можно не сохранять, но почему так делается, прочтите также в статье Мультиметр для чайников.

Проверьте работоспособность прибора и целостность проводов щупов. Для этого переведите поворотный переключатель в положение “прозвонка” и замкните щупы между собой. Индикатор мультиметра покажет число, состоящее из трёх нолей или числа 001-002. Если Вы купили мультиметр с функцией сигнала, вы услышите непрерывный звук высокой тональности (в простонародье – писк). Если этого не произошло, проверьте, надёжно ли установлены разъёмы щупов в контактные полости мультиметра. Может быть и обрыв провода, скрытый под невредимой изоляцией. Особенно подвержен обрыву проводник у основания открытого контактного штырька на месте спайки штырька и провода.

Если всё в порядке, приступаем к измерению. Установите поворотный контакт в зону AC (Alternative Current – переменный ток) V

– переменное, электроэнергия именно такой характеристики поступает в вашу квартиру или дом). В этой зоне мультиметра, как и любой другой, несколько значений измеряемых величин. Числа, которые вы видите по кругу переключателя, это верхние пределы измерений. Так как напряжение в розетках составляет не более 220-230 В, нужно выставить значение переключателем на число, превышающее наше напряжение (обычно это числа 500, 700 или 1000 В), чтобы прибор понял эту величину. Ничего страшного не будет, если вы немного не угадаете. Индикатор в противном случае выйдет в положение превышение допустимых измерений. Это значение 1 на индикаторе.

Основная задача – не перепутать сами измеряемые единицы на мультиметре. Дешёвый выйдет из строя, более дорогой откажется работать или сработает по защите. Измерить напряжение в домашней сети можно лишь установив переключатель только в положении AC V

Итак, у меня мультиметр в положении 700 в секторе измерения переменного напряжения AC V

. Теперь можно измерить напряжение и остаётся направить контакты щупов в гнёзда розетки. Цветность проводов, повторюсь, значения не имеет никакого.

Обратите внимание, что на индикаторе напряжение не 220 В. Идеального напряжения в домовой сети добиться практически невозможно. Оптимальный вариант – если оно будет немного превышать значение 220В. Технически правильное напряжение: 400/√3 . И это обусловлено, прежде всего, законами электротехники и принципом выработки и передачи электроэнергии по сети, которая проделывает путь от электростанции до домашней розетки. Об этом в другой статье. МЫ же с вами убедились, что розетка “работает”. Напряжение к блоку питания компьютера соответствует нормальным значениям.

{SOURCE}

Как пользоваться мультиметром

Добавлено в избранное Любимый 57

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВΩ . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+».Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию. Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним).Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные. Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1.5В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на “-” батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard. Для начала давайте удостоверимся, что схема, с которой вы работаете, правильно запитана. Если в вашем проекте должно быть 5 В, но меньше 4.5 В или более 5,5 В, это быстро укажет на то, что что-то не так, и вам может потребоваться проверить силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией). Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт .Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, что экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла. Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе цепей.Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники.Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшое количество тока, проходящего через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого.Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В.Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными.Настенная розетка с переменным током или «сетевым напряжением» – это то, что может вас неплохо устроить. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, единственный раз, когда нам нужно измерить переменный ток, это когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

← Предыдущая страница
Типы датчиков

Fluke MultiMeter | Проектирование экологических ресурсов

Цифровой мультиметр Fluke, тип 73,

Введение

Мультиметр – это небольшое портативное устройство, которое можно использовать для измерения напряжения, сопротивления току или для проверки диодов.Технический отдел HSU имеет набор ручных цифровых мультиметров Type 73 -III Series III производства Fluke. Эти счетчики имеют защиту от перенапряжения от переходных скачков напряжения и

соответствует стандарту безопасности Международной электротехнической комиссии IEC 61010. Счетчики имеют автоматическое удержание для сохранения показаний и звуковой сигнал проверки целостности цепи, а также могут проверять диоды. Портативный ручной мультиметр можно использовать везде, где требуются быстрые и точные показания напряжения, тока или сопротивления.Конкретные области применения этого устройства многочисленны.

Рисунок 1. Мультиметр Fluke Type 73

Счетчик можно использовать для всего следующего и многого другого.

Проверка выхода солнечного элемента
Измерение тока, потребляемого малым оборудованием переменного или постоянного тока
Проверка подачи питания на неработающее оборудование
Испытание лампы накаливания
Считывание сигнала напряжения с пиранометра
Диагностика системы зажигания вашего автомобиля, когда он не запускается после того, как вы провели день в поле в удаленном месте.

При использовании мультиметра и интерпретации полученных результатов часто бывает полезно иметь рабочее понимание закона Ома.

Операция

Функции мультиметра Fluke 73, защищенного плавкими предохранителями, включают постоянное напряжение, переменное напряжение, переменный или постоянный ток, сопротивление, проверку целостности цепи по звуку и проверку диодов. Мультиметр оснащен многопозиционным переключателем для выбора желаемой функции (см. Рисунок 2). Измеритель Fluke автоматически измеряет диапазон. На многих мультиметрах каждая функция также имеет несколько диапазонов для измерения различных величин.На глюкометре Fluke автоматически выбирается правильный диапазон для большинства измерений. Это означает, что приблизительная величина сигнала не должна быть известна или определена для получения точных показаний. Чтобы снять показания, провода необходимо переместить в соответствующий порт для желаемого измерения. Измеритель защищен плавким предохранителем, чтобы предотвратить повреждение устройства, если выбрана неправильная функция или если провода вставлены в неправильный порт для проводимого измерения.

В документации по мультиметру указана точность счетчика для функций счетчика.Эти значения представлены с максимальной погрешностью в процентах, возможной для определенных диапазонов температур. Чтобы показания были значимыми, необходимо помнить о точности счетчика.

Использование измерителя

Черный (общий) провод всегда подключается к порту с пометкой COM (см. Рисунок 1). Красный провод подключается к одному из трех других портов в зависимости от того, какая функция измерителя используется. Единицы измерения всегда указываются в верхнем правом углу экрана дисплея (см. Рисунок 1).

Рисунок 2: Выбор функции на Fluke MultiMeter.

Измерение напряжения

Для всех измерений напряжения красный провод должен быть помещен в порт напряжения, который красный на измерителе (см. Рисунок 1). Можно измерить напряжение переменного или постоянного тока. Единицы измерения напряжения – вольты (В) или милливольты (мВ). Напряжение переменного и постоянного тока – это отдельные функции измерителя, каждая со своей настройкой на шкале выбора, как показано на рисунке 2.При измерении напряжения, которое, как известно, меньше 300 мВ, измеритель должен быть установлен на настройку 300 мВ (см. Рисунок 2). Функция напряжения переменного тока считывает среднеквадратичное (среднеквадратичное) напряжение цепи переменного тока. Также можно определить полярность постоянного напряжения. Если красный провод находится на положительной стороне источника напряжения, измеритель будет показывать положительное напряжение. Однако, если красный провод находится на отрицательной стороне источника, на дисплее появится отрицательный знак, указывающий, что полярность напряжения противоположна тому, как подключены провода.

Измерение тока

Измеритель Fluke может считывать переменный или постоянный ток до 10 ампер. Для считывания переменного или постоянного тока необходимо выбрать правильную функцию на шкале выбора функций (см. Рисунок 2). Единицы измерения тока – амперы (А) или миллиамперы (мА). Для считывания тока красный провод необходимо переместить в один из двух портов для тока. Чтобы получить показание, которое, как известно, меньше 300 мА, вставьте красный провод в порт, помеченный как 300 мА (см. Рисунок 1). Для считывания значений тока более 300 мА или, если ток неизвестен, вставьте красный провод в порт, обозначенный 10A (см. Рисунок 1).Для показаний постоянного тока, как и для показаний постоянного напряжения, появится отрицательный знак, если ток отрицательный. Положительный ток указывает на то, что ток течет в красный провод и из черного провода измерителя, или что электроны текут в черный провод и выходят из красного провода, как показано на Рисунке 3.

Рисунок 3: Диаграммы тока

Измеритель фактически измеряет поток электронов при измерении тока. Однако принято говорить о текущем токе как о положительно заряженных частицах, которых на самом деле не существует.

Это соглашение восходит к временам Томаса Эдисона, который произвольно выбрал положительный ток как поток положительно заряженных частиц, до открытия электрона. Теперь понятно, что электроны протекают с током, однако соглашение Эдисона сохранилось. Вероятно, мы будем говорить о потоке «электронных дыр» еще много лет.

Измерение сопротивления

Сопротивление любой цепи можно измерить в омах (Вт), миллиомах (мВт) или мегаомах (МВт).Измерение сопротивления мультиметра Fluke полностью автоматическое. Красный провод должен быть помещен в тот же порт, что и для считывания напряжения, то есть красный порт, обозначенный для сопротивления (Вт) (см. Рисунок 1). Селектор функций должен быть установлен на сопротивление (см. Рисунок 2).

Проверка диодов и проверка целостности звука

Проверка состояния или полярности диода и проверка целостности на слух – это одна и та же функция на переключателе (см. Рисунок 2). Измеритель подает звуковой сигнал всякий раз, когда измерительные провода подключены к цепи с сопротивлением меньше минимального.Этот звуковой сигнал указывает на то, что цепь замкнута. При тестировании диода счетчик подключается сначала в одну, а затем в другую сторону. Если диод исправен, звуковой сигнал будет слышен при одностороннем подключении диода, но не при другом.

Обслуживание и хранение

Когда устройство не используется, селекторный переключатель должен быть переведен в положение «Выкл.», Чтобы продлить срок службы батареи. Если устройству требуется новая батарея, следует использовать батарею стандартного размера 9 В, которая может быть щелочной, никель-кадмиевой или никель-металл-гидридной.Если устройство будет подвергаться воздействию тяжелых условий во время транспортировки, провода следует вынуть из портов, чтобы они не сплющивались, и свернуть спиралью, чтобы они не запутались.

Список литературы

http://www.fluke.com/

Измерение напряжения на макетной плате

Рисунок 1. Измерение падения напряжения на резисторе в цепи.

Измерение напряжения в цепи аналогично измерению давление в водопроводе.В то время как манометр показывает давление разница между внутренней и внешней стороной трубы, вольтметр указывает на «давление» разницы между его красным датчиком и черный зонд. Мы называем эту разницу «электрического давления» “Напряжение.”

Каждый резистор в электрической цепи “разряжается” Некоторое напряжение, подаваемое батареей или другим источником. Чтобы измерить это падение напряжения, используйте цифровой мультиметр (DMM), как показано, поместив измеритель щупы на каждом конце резистора.См. Рисунок 1.

Ручка цифрового мультиметра должна быть установлена на диапазон постоянного напряжения для измерения постоянного тока. напряжения. Используйте курсор мыши, чтобы щелкнуть и повернуть ручку в желаемый диапазон. На рисунке 2 ручка установлена на « 20 DCV ». Это означает Цифровой мультиметр может отображать измерения до 20 вольт. Значит, цифровой мультиметр считывает На рисунке 2 предполагается, что напряжение составляет 5,79 вольт.

Рисунок 2. Ручка цифрового мультиметра установите диапазон 20 вольт, показав 5,79 вольт.

Если ручка повернута на «2000 м», цифровой мультиметр может считывать значения от до 2000 милливольт. При этой настройке цифровой мультиметр не будет показывать десятичные разряды. Например, отображение “652” будет понятным как 652 милливольта. Если на дисплее отображается «755» с ручкой, установленной в положение «1000 DCV», что это за измерение? (ответ: 755 вольт!)

Примечание: Будьте осторожны при работе с агрегатами. Большинство формулы, такие как закон Ома, ожидают измерения в вольтах. Но вы часто встретите меры в милливольт (то есть 1/1000 вольт). Итак, вы можете преобразовать меру 652 милливольта в вольты:

Как видите, преобразование милливольт в вольт на самом деле так же просто, как перемещение десятичной запятой на три позиции влево, что приводит к делению числа на 1000.

Проверка термопары с помощью мультиметра

Что такое термопара?

Термопара относится к категории электронных устройств, известных как преобразователи. По сути, преобразователь преобразует одну физическую величину в другую. В случае термопары физическая величина температуры преобразуется в другую пропорциональную физическую величину – напряжение.

Термопара состоит по крайней мере из двух разных проводников (металлов), которые соединены вместе таким образом, что образуют два разных спая.Например, если вы возьмете два железных провода и один медный провод и скрутите один конец каждого из обоих железных проводов с любым концом медного провода, вы фактически получите термопару с двумя отдельными переходами железо-медь. Один из этих переходов известен как горячий спай, и он соединяется с телом, температуру которого необходимо измерить. Другой спай называется холодным спаем, и он либо остается открытым, либо связан с другим телом, температура которого известна и используется в качестве эталона.

Когда горячий спай нагревается, разница температур между ним и холодным спаем преобразуется в пропорциональное напряжение, которое можно измерить. Это составляет основной принцип работы термопары. Создаваемое таким образом напряжение в дальнейшем используется для управления различными цепями, управляемыми напряжением, в различных приложениях.

Как проверить термопару

Но перед заменой термопары нужно убедиться, что она действительно неисправна. Для этого достаточно простого мультиметра и небольшого понимания базовой электроники.Есть три способа сделать это. В следующих строках мы представляем вам инструкции для каждого из трех методов тестирования термопары с помощью мультиметра.

Инструкция по проверке термопары мультиметром

Примечание. Рассмотрим термопару, установленную на линии газового прибора.

Метод 1: испытание на сопротивление

Требование

1) Цифровой мультиметр для измерения сопротивления
2) Зажимы типа «крокодил»

Процедура

Осторожно извлеките неисправную термопару из газового прибора.Подсоедините зажимы типа «крокодил» к пазам мультиметра. Теперь прикрепите один зажим к одному концу термопары и прикрепите другой зажим к другому концу, который ввинчивается в газовый клапан. Включите мультиметр и выберите вариант измерения сопротивления / сопротивления. Мультиметр должен показывать очень маленькое сопротивление порядка нескольких Ом, если термопара в порядке. Некоторые мультиметры имеют опцию проверки целостности цепи, при которой низкое сопротивление, обычно наблюдаемое в хороших проводниках, сигнализируется звуковым сигналом.Если вы пользуетесь таким мультиметром, то поставьте его на вариант непрерывности. Если ваша термопара в порядке, вы услышите непрерывный звуковой сигнал.

Высокое сопротивление, например 40 Ом, указывает на неисправную термопару, которую необходимо заменить.

Метод 2: Тест на разрыв цепи

Требование

1) Цифровой мультиметр для измерения сопротивления и милливольт
2) Зажимы типа «крокодил»
3) Прикуриватель

Процедура

В этом тесте будет использоваться та же установка, что и выше, но вместо измерения сопротивления будет измеряться и проверяться напряжение, генерируемое термопарой.Для этого зажимы типа «крокодил» должны быть подключены, как описано в тесте сопротивления, и должна быть выбрана опция милливольт в мультиметре.

Теперь с помощью прикуривателя нагрейте конец термопары, который находится в контакте с пилотным пламенем (противоположный тому, который ввинчивается в газовый клапан). Обычно термопары, которые используются в бытовых газовых приборах, таких как печи, обогреватели и т. Д., Рассчитаны на вывод напряжения в диапазоне от 25 мВ до 30 мВ.Если тестируемая термопара выдает напряжение в этом диапазоне, то все в порядке. Однако если он выдает напряжение, близкое к 20 мВ, рекомендуется его заменить.

Метод 3: Тест закрытого контура

Требование

1) Цифровой мультиметр для измерения сопротивления и милливольт
2) Зажимы типа «крокодил»
3) Адаптер термопары

Процедура

Как следует из названия, это испытание выполняется путем помещения термопары в рабочую среду, то есть внутри газового прибора.Это более полный тест, так как он описывает характеристики термопары под нагрузкой. Это важно, потому что может случиться так, что термопара выдает нормальное напряжение в условиях холостого хода при испытании на обрыв цепи, но ее напряжение может упасть в условиях нагрузки. Таким образом, в случае, если термопара проходит испытание на обрыв цепи, но ваш газовый прибор по-прежнему не работает с установленным устройством, вы должны выполнить испытание с замкнутым контуром, как описано ниже.

Для проведения теста замкнутой цепи вам понадобится переходник для термопары.Многие производители предоставляют эти адаптеры для тестирования, и они также легко доступны в магазинах. Этот переходник ввинчивается внутрь газового клапана. Затем термопара ввинчивается в другой конец адаптера.

Прикрепите один из зажимов типа «крокодил» к винту, выходящему из адаптера, а другой – к оголенному концу термопары. Выберите на мультиметре параметр показания милливольт и включите прибор. В идеале показание должно находиться в диапазоне от 12 мВ до 15 мВ.Если на выходе термопары напряжение ниже 12 мВ, это означает, что она неисправна и ее необходимо заменить.

Таким образом, используя вышеупомянутые методы, можно легко проверить термопару. Если он не прошел эти тесты, его лучше заменить.

Также читайте: Теория эффекта Пельтье

Вольт в милливольты Преобразование (В в мВ)

Введите ниже напряжение в вольтах, чтобы преобразовать значение в милливольты.

Как преобразовать вольты в милливольты

Чтобы преобразовать измерение вольт в милливольт, умножьте напряжение на коэффициент преобразования.

Поскольку один вольт равен 1000 милливольт, вы можете использовать эту простую формулу для преобразования:

милливольт = вольт × 1000

Напряжение в милливольтах равно вольтам, умноженным на 1000.

Например, вот как преобразовать 5 вольт в милливольты, используя формулу выше.

5 В = (5 × 1000) = 5000 мВ

Сколько милливольт в вольте?

В вольте 1000 милливольт, поэтому мы используем это значение в приведенной выше формуле.

1 В = 1000 мВ

Вольт и милливольт – это единицы измерения напряжения.Продолжайте читать, чтобы узнать больше о каждой единице измерения.

Напряжение – это измерение электродвижущей силы и разности электрических потенциалов между двумя точками проводника. ^[1] Один вольт равен разности потенциалов, которая перемещает один ампер тока против одного ома сопротивления.

Вольт – производная единица измерения напряжения в системе СИ в метрической системе.Вольт можно обозначить как В ; например, 1 вольт можно записать как 1 В.

Закон Ома гласит, что ток между двумя точками на проводе пропорционален напряжению и обратно пропорционален сопротивлению. Используя закон Ома, можно выразить разность потенциалов в вольтах как выражение, используя ток и сопротивление.

В _В = I _A × R _Ом

Разность потенциалов в вольтах равна току в амперах, умноженному на сопротивление в омах.

Один милливольт равен 1/1000 вольт, что представляет собой разность потенциалов, которая сместит один ампер тока на один ом сопротивления.

Милливольт – это величина, кратная вольту, который является производной единицей измерения напряжения в системе СИ. В метрической системе «милли» является префиксом для 10 ^-3. Милливольты можно обозначить как мВ ; например, 1 милливольт можно записать как 1 мВ.

Погрешности цифрового мультиметра

| KPU.ca

Щелкните ссылку ниже, чтобы перейти к техническим характеристикам цифрового мультиметра.

Погрешности для цифровых мультиметров (DMM) всегда указываются как процент от показания плюс некоторое целое число, кратное наименьшей значащей цифре (dgt) на шкале.

например ± (2,5% + 3 ед.)

Так, например, если мы измеряем напряжение 32.00 В по шкале, имеющей указанную выше погрешность (где 0,01 В – наименее значимая цифра на этой шкале), то абсолютная погрешность наших показаний будет:

(32,00 × 0,025) = 0,8
+ (3 × 0,01) = 0,03
= 0,83 ⇒ ± 0,8 В

Обратите внимание, как 3 × (наименьшая значащая цифра) вносит незначительный вклад в общую неопределенность в этом примере. Однако, если мы измерим напряжение 0,09 В по той же шкале, то абсолютная погрешность будет:

(0.09 × 0,025) = 0,00225
+ (3 × 0,01) = 0,03
= 0,03225 ⇒ 0,03 В

Это демонстрирует, почему важно использовать на цифровом мультиметре наиболее чувствительную шкалу, которая все равно будет измерять ваши показания. В этом случае 3 × (наименьшая значащая цифра) был основным вкладом, и это дало нам неопределенность, которая очень велика по сравнению с нашим значением. Использование более чувствительной шкалы должно дать нам лучшую (то есть меньшую) неопределенность.

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	400 мВ 4 В 40 В 400 В 1000 В	0.01 мВ	± (0,15% + 10 dgt) в диапазоне 400 мВ ± (0,1% + 5 dgt) в диапазоне 4 В ± (0,1% + 5 dgt) в диапазоне 40 В ± (0,1% + 5 dgt) в диапазоне 400 Диапазон напряжения ± (0,1% + 5 dgt) в диапазоне 1000 В
Напряжение переменного тока (истинное среднеквадратичное значение 45-1000 Гц)	400 мВ 4 В 40 В 400 В 750 В	0,01 мВ	± (1,5% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В ± (1,5% + 20 dgt) 60-500 Гц в диапазоне 4 В ± (1,5% + 20 dgt) 60 Гц – 1 кГц в 40 Диапазоны В до 400 В ± (2.0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Напряжение переменного и постоянного тока (истинное среднеквадратичное значение 45-1000 Гц)	400 мВ 4В 40В 400В 750В	0,01 мВ	± (2,0% + 20 dgt) 45-60 Гц в диапазонах от 400 мВ до 400 В ± (2,0% + 20 dgt) 60-500 Гц в диапазоне 4 В ± (2,0% + 20 dgt) 60 Гц – 1 кГц в диапазоне 40 Диапазоны В до 400 В ± (2,0% + 20 dgt) 45-500 Гц в диапазоне 750 В
Постоянный ток	40 мА 400 мА 10 А	1 мкА	± (0.5% + 10 dgt) в диапазоне от 40 мА до 400 мА ± (1,5% + 10 dgt) в диапазоне 10 A
Переменный ток (истинное среднеквадратичное значение 50-1000 Гц)	40 мА 400 мА 10 А	1 мкА	± (2,0% + 10 dgt) в диапазоне от 40 мА до 400 мА ± (2,5% + 10 dgt) в диапазоне 10 A
Сопротивление	400 Ом 4 кОм 40 кОм 400 кОм 4 МОм 40 МОм	0,01 Ом	± (0,3% + 15 dgt) в диапазоне 400 Ом ± (0.3% + 5 dgt) в диапазонах от 4 кОм до 400 кОм ± (0,5% + 10 dgt) в диапазоне 4 МОм ± (1,5% + 20 dgt) в диапазоне 40 МОм
Емкость	4 нФ 40 нФ 400 нФ 4 мкФ 40 мкФ	1 пФ	± (3,0% + 20 dgt) в диапазоне 4 нФ ± (3,0% + 5 dgt) в диапазоне от 40 нФ до 400 нФ ± (3,0% + 5 dgt) в диапазоне от 4 мкФ до 20 мкФ ± (5,0 % + 5 dgt) в диапазонах от 20 мкФ до 40 мкФ
Частота	100 Гц 1 кГц 10 кГц 100 кГц 500 кГц	0.01 Гц	± (0,1% + 10 дгт)

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	660 мВ 6,6 В 66 В 660 В 1000 В	0,1 мВ	± (0,5% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение 50-500 Гц)	660 мВ 6.6 В 66 В 660 В 750 В	0,1 мВ	± (1,5% + 8 dgt) 50-60 Гц для диапазона 660 мВ ± (1,5% + 8 dgt) для диапазонов от 6,6 В до 660 В ± (2,0% + 8 dgt) для диапазона 750 В
Постоянный ток	660 мкА 6600 А 66 мА 400 мА 10 А	0,1 мкА	± (1,5% + 2 dgt) для диапазонов от 660 мкА до 400 мА ± (3,0% + 3 dgt) для диапазонов 10 A
Переменный ток (истинное среднеквадратичное значение 50-500 Гц)	660 мкА 6600 А 66 мА 400 мА 10 А	0.1 мкА	± (2,0% + 10 dgt) в диапазонах от 660 мкА до 400 мА ± (3,5% + 10 dgt) в диапазонах 10 A
Сопротивление	660 Ом 6,6 кОм 66 кОм 660 кОм 6,6 МОм 66 МОм	0,1 Ом	± (1,2% + 5 dgt) в диапазоне от 660 Ом до 660 кОм ± (2,0% + 5 dgt) в диапазоне 6,6 МОм ± (3,5% + 5 dgt) в диапазоне 66 МОм
Емкость	6,6 нФ 66 нФ 660 нФ 6.6 мкФ 660 мкФ 6,6 мФ 66 мФ	1 пФ	± (3,0% + 30 дгт) по шкале 6,6 нФ ± (3,0% + 5 дгт) в диапазонах от 66 нФ до 660 мкФ ± (3,0% + 20 дгт) в диапазонах 6,6 мФ и 66 мФ
Частота	660 Гц 6,6 кГц 66 кГц 660 кГц 6,6 МГц 66 МГц	0,1 Гц	± (0,1% + 3 дгт)

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	200 мВ 2 В 20 В 200 В 1000 В	100 мкВ 1 мВ 10 мВ 100 мВ 1 В	± (0.5% + 1 дгт)
Напряжение переменного тока	200 мВ 2 В 20 В 200 В 750 В	100 мкВ 1 мВ 10 мВ 100 мВ 1 В	± (1,25% + 4 dgt) 40 – 1 кГц в диапазонах от 200 мВ до 200 В ± (1,25% + 4 dgt) 40-400 Гц в диапазоне 750 В
Постоянный ток	200 мкА 2 мА 20 мА 200 мА 2 А 20 А	0,1 мкА 1 мкА 10 мкА 100 мкА 1 мА 10 мА	± (1.0% + 1 dgt) в диапазонах от 200 мкA до 200 мА ± (2,0% + 3 dgt) в диапазонах 2A и 20 A
Переменный ток	200 мкА 2 мА 20 мА 200 мА 2 А 20 А	0,1 мкА 1 мкА 10 мкА 100 мкА 1 мА 10 мА	± (1,5% + 3 dgt) 40-1 кГц в диапазонах от 200 мкА до 200 мА ± (2,5% + 3 dgt) 40-400 Гц в диапазонах 2A и 20 A
Сопротивление	200 Ом 2 кОм 20 кОм 200 кОм 2 МОм 20 МОм 2000 МОм	0.1 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 1 МОм	± (0,75% + 4 dgt) для диапазона 200 Ом ± (0,75% + 1 dgt) для диапазонов от 2 кОм до 2 МОм ± (1,5% + 5 dgt) для диапазона 20 МОм ± (5% + 10 dgt) в диапазоне 2000 МОм
Емкость	2 нФ 20 нФ 200 нФ 2 мкФ 20 мкФ	1 пФ 10 пФ 100 пФ 1 нФ 10 нФ	± (2,0% + 4 дгт)
Частота	2 кГц 20 кГц 200 кГц	1 Гц 10 Гц 100 Гц	± (1.0% + 3 dgt)

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	320 мВ	0,1 мВ	± (0,4% + 1 дгт)
Напряжение постоянного тока	3.200 В 32.00 В 320 В 1000 В	0,001 В 0.01 В 0,1 В 1 В	± (0,4% + 1 дгт)
Напряжение переменного тока	3.200 В 32.00 В 320 В 750 В	0,001 В 0,01 В 0,1 В 1 В	± (2,0% + 2 dgt) 45-500 Гц в диапазоне 3,2 В ± (2,0% + 2 dgt) 45-1 кГц в диапазоне от 32 В до 750 В
Постоянный ток	32,00 мА 320 мА 10,0 А	0,01 мА 0,1 мА 0,01 A	± (1.5% + 1 дгт)
Переменный ток	32,00 мА 320 мА 10,0 А	0,01 мА 0,1 мА 0,01 A	± (2,4% + 2 dgt) 45 – 1 кГц
Сопротивление	320,0 Ом 3200 Ом 32,00 Ом 320,0 кОм 3,200 МОм 32,00 МОм	0,1 Ом 1 Ом 10 Ом 100 Ом 1 кОм 10 кОм	± (0,5% + 2 dgt) в диапазоне 320 Ом ± (0,5% + 1 dgt) в диапазоне 3200 Ом до 3.Диапазоны 200 МОм ± (2% + 1 dgt) в диапазоне 32,00 МОм

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	600,0 мВ	0,1 мВ	± (0,5% + 2 дгт)
Напряжение постоянного тока	6,00 В 60.00 В 600,0 В	0,001 В 0,01 В 0,1 В	± (0,5% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение)	600,0 мВ	0,1 мВ	± (1.0% + 3 dgt) 45-500 Гц	± (2,0% + 3 dgt) 500 – 1 кГц
Напряжение переменного тока (истинное среднеквадратичное значение)	6.000 В 60.00 В 600.0 В	0,001 В 0,01 В 0,1 В	± (1.0% + 3 dgt) 45-500 Гц	± (2.0% + 3 dgt) 500 – 1 кГц
Постоянный ток	6.000 A 10.00 A 20 A	0,001 A 0,01 A	± (1,0% + 3 дгт)
Переменный ток (истинное среднеквадратичное значение)	6.000 A 10.00 A 20 A	0,001 A 0,01 A	± (1,5% + 3 dgt) 45-500 Гц
Сопротивление	600,0 Ом 6,000 кОм 60,00 кОм 600,0 кОм 6,000 МОм 40.00 МОм	0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм	± (0,9% + 2 dgt) в диапазоне 600 Ом ± (0,9% + 1 dgt) в диапазоне от 6 кОм до 6 МОм ± (5% + 2 dgt) в диапазоне 40 МОм
Емкость	1000 нФ 10,00 мкФ 100,0 мкФ 9999 мкФ	1 нФ 0,01 мкФ 0,1 мкФ 1 мкФ	± (1,9% + 2 dgt) для диапазонов 1000 нФ и 10 мкФ для диапазонов 100 – 1000 мкФ: ± (1.9% + 2 dgt), для более 1000 мкФ: ± (5% + 20 dgt)
Частота	99,99 Гц 999,9 Гц 9,999 кГц 50,00 кГц	0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц	± (0,1% + 2 дгт)

К началу

Настройка	Диапазон	Разрешение	Точность
Напряжение постоянного тока	600.0 мВ	0,1 мВ	± (0,15% + 2 дгт)
Напряжение постоянного тока	6,00 В 60,00 В 600,0 В 1000 В	0,001 В 0,01 В 0,1 В 1 В	± (0,15% + 2 дгт)
Напряжение переменного тока (истинное среднеквадратичное значение)	600,0 мВ 6,000 В 60,00 В 600,0 В 1000 В	0,1 мВ 0,001 В 0,01 В 0,1 В 1 В	± (1.0% + 3 dgt) 45-500 Гц	± (2.0% + 3 dgt) 500 – 1 кГц
Постоянный ток	60,00 мА 400,0 мА 6,000 A 10,00 A	0,01 мА 0,1 мА 0,001 A 0,01 A	± (1,0% + 3 дгт)
Переменный ток (истинное среднеквадратичное значение)	60,00 мА 400,0 мА 6.000 A 10,00 A	0,01 мА 0,1 мА 0,001 A 0,01 A	± (1,5% + 3 dgt) 45 – 1 кГц
Сопротивление	600.0 Ом 6,000 кОм 60,00 кОм 600,0 кОм 6,000 МОм 50,00 МОм	0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм	± (0,9% + 2 dgt) для диапазона 600 Ом ± (0,9% + 1 dgt) для диапазонов от 6 кОм до 6 МОм ± (1,5% + 3 dgt) для диапазона 50 МОм
Емкость	1000 нФ 10,00 мкФ 100,0 мкФ 9999 мкФ	1 нФ 0,01 мкФ 0,1 мкФ 1 мкФ	± (1.2% + 2 dgt) для диапазонов от 1000 нФ до 100 мкФ ± 10% для диапазонов 9999 мкФ
Частота	99,99 Гц 999,9 Гц 9,999 кГц 99,99 кГц	0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц	± (0,1% + 1 дгт)

К началу

Как проверить тензодатчик с помощью мультиметра

Опубликовано 18 ноября 2019 г.

Установите мультиметр на милливольты постоянного тока и подключите выходные провода тензодатчика к мультиметру.Подайте напряжение 5 В или 9 В постоянного тока на провода возбуждения и поместите испытательный груз на датчик веса. Мультиметр зарегистрирует изменение напряжения, измеренного на выходе тензодатчика.

Как проверить датчик веса

Чтобы проверить датчик веса перед его использованием, вам понадобится мультиметр и источник напряжения. Измерьте сопротивление входных и выходных проводов тензодатчика, установив мультиметр в Ом. Сравните измеренные значения с сертификатом калибровки от производителя, чтобы убедиться, что они точно соответствуют друг другу.Аналогичным образом проверьте точность тензодатчика, измерив сигнал в милливольтах от входных проводов. Без приложения силы к датчику веса значение должно быть нулевым. Примените калиброванный собственный вес, как указано в сертификате калибровки, и снова сравните значения.

Как измерить выход датчика веса

Выходной сигнал весоизмерительной ячейки измеряется с помощью цифрового измерителя. Цифровой измеритель подключается к выходу тензодатчика. Он преобразует цифровые сигналы, производимые датчиком веса, в читаемые цифровые значения.Вы также можете измерить выход тензодатчика с помощью мультиметра. Однако мультиметр удалит выходное напряжение в милливольтах и не преобразует его в силу или вес.

Как проверить сопротивление тензодатчика

Тест датчика веса выполняется с помощью цифрового мультиметра. Цифровой мультиметр подключается между положительным сигнальным проводом и отрицательным сигнальным проводом тензодатчика. Выходные данные между ними должны быть равными или равными значению, указанному в таблице данных.Это проверка выходного сопротивления весоизмерительной ячейки. Теперь проверьте сигнал между положительным проводом возбуждения и отрицательным проводом возбуждения. Они должны быть равны. Это проверка входного сопротивления.

Колебание значения тензодатчика

Значения весоизмерительной ячейки могут колебаться по нескольким причинам. От физических повреждений, таких как ударная нагрузка и длительная перегрузка, до условий окружающей среды, таких как температура, влажность, проникновение воды или коррозия, датчик веса может выдавать ошибочные выходные данные.Значения измерений также будут колебаться в случае обрыва кабеля или короткого замыкания. Чтобы проверить, что вызывает колебания значения весоизмерительной ячейки, выполните визуальную проверку, чтобы определить место неисправности. Выполните проверку нулевого баланса, чтобы определить, не претерпел ли тензодатчик остаточной деформации. Проверка сопротивления изоляции может также помочь вам определить, попадает ли влага внутрь тензодатчика. Кроме того, проверка сопротивления моста позволит определить, есть ли короткое замыкание внутри тензодатчика.

Дрейф нуля весоизмерительной ячейки

Дрейф нуля – это условие, при котором измерения нуля весоизмерительной ячейки изменяются случайным образом в условиях холостого хода. Это также может произойти, когда аппарат загружен, и это явление называется дрейфом. Дрейф может быть вызван несколькими причинами, такими как механические ошибки, колебания напряжения возбуждения и колебания температуры. Чтобы найти неисправность датчика веса на предмет дрейфа нуля, важно осмотреть всю систему.

Отрицательное показание тензодатчика

Отрицательное показание тензодатчика происходит, когда тензодатчик находится в неправильной ориентации.Если датчик веса перевернут, он будет давать отрицательные показания под нагрузкой. Обычно на датчике нагрузки есть стрелка, указывающая направление нагрузки. Датчик веса, используемый для измерения натяжения, не будет отражать отрицательные показания, если установлен в перевернутом положении, и приведет к ошибочным показаниям. Однако, если датчик веса установлен правильно, а показания по-прежнему отрицательные, проверьте подключение проводов в соответствии с цветовым кодом, указанным производителем.

Перегрузка тензодатчика

Каждый датчик веса имеет номинальную мощность.Загрузка весоизмерительных ячеек сверх номинального значения приводит к перегрузке весоизмерительной ячейки. Признаками перегрузки весоизмерительного датчика являются непостоянные показания дисплея, показания, не возвращающиеся к нулю даже после снятия нагрузки, резкое изменение нулевого баланса и т. Д. Шоковая перегрузка является одной из самых разрушительных среди перегрузок. Здесь вес груза изменяется в значительной степени за очень короткий промежуток времени. Большинство тензодатчиков испытывают некоторую перегрузку, и это значение называется безопасной перегрузкой.
