Характеристики газовых котлов для частного дома. На какие обращать внимание?

Осуществив мечту о приобретении загородного дома, многие покупатели сталкиваются с трудностями в выборе подходящего котла для отопления здания. Какой мощности хватит для поддержания комфортного уровня температуры? Какой тип котла удовлетворит потребности покупателя? Покупка важная, так что при выборе газового котла стоит внимательно изучить все его характеристики.

Какие характеристики существуют

В первую очередь газовые котлы отличаются между собой по конструкции контура. Возможна установка котла с одним или двумя контурами. В таком случае, основной контур обеспечивает температурный контроль в здании, а второй контур поддерживает горячее водоснабжение (ГВС). Соответственно, если в доме стоит бойлер для нагрева воды при помощи других источников энергии, то потребность во втором контуре остается на усмотрение покупателя, ведь это позволит экономить на подогреве воды на протяжении отопительного сезона.

Также стоит учитывать такие характеристики, как тип дымохода для отвода отработанных газов и способ установки (настенный или напольный), так как эти параметры упираются в необходимость размещать котел в отдельном помещении, соблюдая правила пожарной безопасности. Также проблемой является то, что большая часть тепла отводится через дымоход в атмосферу вместе с отработанным топливом. Это неизбежно, но повысить КПД можно путем установки коаксиального дымохода и котла с закрытой камерой сгорания.

Основной же определяющей характеристикой котла считается его отопительная мощность, измеряемая в Ваттах. Чем больше площадь здания, которое нужно обогревать, тем большая мощность потребуется. При этом стоит учитывать, что со временем коэффициент полезного действия котла падает, если пренебрегать его обслуживанием – чистка камеры сгорания и теплообменников позволит избавиться от нагара и конденсата, повышая тем самым качество отопления.

Кроме того, стоит учитывать множество дополнительных возможностей, предусматриваемых производителями таких систем отопления. Контроль температур при помощи пульта или даже программы для смартфона, защита от перепадов температур или автоматизированный климатический контроль в помещении – это далеко не полный перечень функций современных котлов, которые могут заинтересовать покупателя.

Напольные и настенные котлы. Отличия

Для выбора способа установки котла, следует ознакомиться с общими требованиями к размещению системы отопления. Итак, котельная должна представлять собой отдельное помещение площадью, предусмотренной стандартами пожарной безопасности, стены которой должны быть из огнеустройчевых материалов. Обязательна система отвода отработанных газов, а также должна быть полностью исключена возможность их скопления в помещении. Исходя из этих требований, покупатель должен предусмотреть надлежащее помещение или соорудить пристройку за пределами жилого здания. Для отопления небольшого по площади здания оптимальной будет покупка настенного котла, который и устанавливается проще, и требования к нему выдвигаются не такие значительные. Высота размещения не меньше 80 сантиметров от пола, а пространство вокруг должно быть полностью свободно. Если настенная установка по каким-либо причинам исключена или затребованная отопительная мощность просто невозможна с учетом габаритов настенных котлов, то предполагается напольный способ установки источника тепла. В таком случае котел обязательно ставится на бетонную или металлическую плиту, создающую вокруг котла борты не менее 50 сантиметров.

Характеристики настенных котлов

Настенные котлы представляют из себя готовую систему отопления, которая просто монтируется, занимает минимум пространства и намного проще напольной в обслуживании. В современных моделях предполагается управление при помощи пульта для настройки температур, контроля над дополнительными возможностями (например, защита от замерзания теплообменников в период отключения котла). Это лучший выбор для отопления квартиры или небольшого дома, а производители учитывают их расположение в жилом помещении и стараются придать им привлекательный дизайн. Но стоит учитывать, что такие системы отопления очень восприимчивы к перепадам в подаче электроэнергии. Это приводит к их полному отключению или переводу в режим минимального нагрева, что влечет за собой повреждение теплообменников (например, возникновение конденсата в связи с резкой сменой температуры). Так что, в случае нестабильности линий электропередач в здании, стоит позаботиться об источнике бесперебойного питания.

Основные характеристики, на которые стоит обращать внимание при покупке настенного газового котла:

1. Мощность. Здесь можно подбирать без запаса. Если теплопотери дома составляют 20 КВт, то котел можно подбирать с такой же мощностью. Если же приобрести котел большей мощности, то это так же не страшно.
2. Функции. Настенные котлы по сути все плюс-минус одинаковые. Отличаются только немного внутренностями. Поэтому возможно вас может заинтриговать определенные функции определенных марок.
3. Экономичность. Тут так же у всех котлов экономичность плюс-минус одинаковая.
4. Шумность. Если ставите котел в жилом помещении, обратите внимание на шумность котла.
5. Вид теплообменника. В основном у всех теплообменники медные. Но некоторые ставят алюминиевые. Они чуть хуже в производительности.
6. Из чего сделаны внутренние детали. Бюджетные модели делают из пластика, более дорогие из латуни. Пластик само собой делается с позиции удешевления, но при этом на нем не образуется накипь.

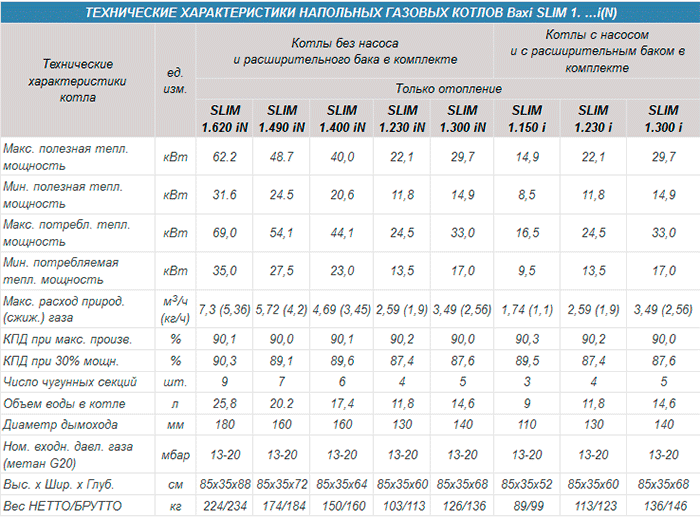

Характеристики напольных котлов

В случае с отоплением большого по площади здания (больше 300 квадратных метров) обойтись настенным котлом уже не выйдет и приобретение напольного котла становится необходимостью. Его монтаж сложный и достаточно затратный, а неправильная установка может повлечь за собой проблемы в виде сырости и недостаточного отопления вследствие потери КПД. Но у таких котлов есть существенные преимущества, не говоря о большей отопительной мощности.

Это значительная гибкость конструкции – покупатель может самостоятельно составить систему отопления исходя из планировки здания и различных потребностей. Ощутимым преимуществом будет и независимость от стабильности линий электропередач. Не лишним будет упомянуть долговечность таких систем отопления и возможность свободной замены вышедших из строя комплектующих, что значительно продлевает общий срок эксплуатации (например, теплообменники надлежащего качества могут прослужить несколько десятилетий).

Основные характеристики напольных котлов, на которые стоит обращать внимание при покупке:

1. Габариты. У напольников довольно большой разброс по габаритам. Выбирайте то, что вам подходи.
2. Требования к дымоходу. У некоторых моделей котлов могут быть большие требования к дымоходу.
3. КПД. Если у настенных КПД схожее, то тут разброс немного больше. Но редкий производитель пишет честный КПД о своем котле. Обращайте внимание на рекомендации тех, кто уже пользуется таким же котлом.
4. Тип теплообменника. Чугун или сталь.
5. Энергозависимость. Продвинутые напольные котлы обладают продвинутой автоматикой, работающей от электричества.
6. Мощность. Тут обычно закладывают запас, так как мощность в холода у котлов снижается.

Мощность котла. Как ее подобрать?

Отопительная мощность котла рассчитывается исходя из площади обогреваемого здания. Общеприятным считается показатель в 1 кВт на 10 квадратных метров. При этом учитывается мощность, необходимая непосредственно на обогрев, с компенсацией потерянного КПД (коэффициент полезного действия) из-за вентиляции помещения, а также с учетом небольшого запаса по мощности. Таким образом можно подсчитать, что, если высота потолков составляет около трех метров, то на 10 квадратных метров потребуется 0,6 кВт тепла, что с прибавкой в виде 30% на компенсацию потерь КПД от вентиляции здания и с запасом до 30% мощности даст нам тот самый показатель в 1 кВт на 10 квадратных метров. Слишком большой запас по мощности котла также не желателен в целях экономии, как на затратах ресурсов, так и на стоимости самого котла. Соответственно, на площадь в 200 квадратных метров понадобится отопительная система мощностью в 20 кВт. При этом стоит учитывать энергоэффективность помещения – площадь окон, утепление стен и полов, так как это значительно повышает затраты энергии на создание комфортной температуры в помещении.

Виды теплообменников: медь, сталь, чугун

Теплообменник так же является очень важной характеристикой при покупке. Ведь он напрямую определяет надежность, удобство и энергоэффективность системы отопления. Так медные теплообменники, в виду меньшего веса и лучшей проводимости тепла, имеют меньшие габариты и устанавливаются на стену, а чугунные, как самые тяжелые, предлагают только напольную установку. Но медь намного хуже чугуна переносит любые механические воздействия, так как данный металл очень легко повредить. Чугунные котлы в общем признаны более долговечными (срок эксплуатации может превышать полвека), но при снижении температуры отопления ниже 60 градусов чугун может вырабатывать конденсат, который будет вызывать эррозицю и на теплообменнике даже могут появиться трещины. Медные теплообменники от перепадов температур не страдают и они проще в установке, так что нередко подойдут для отопления небольших помещений.

Кроме того на рынке выделяются газовые котлы с теплообменниками из стали, которые занимают в каком-то роде позицию между теплообменниками из меди и чугуна. Они еще прочнее чугунных, что облегчает процесс профилактики перед отопительным сезоном и по его окончанию, в том числе удаление конденсата, нагара, а также проверка целостности труб и герметичности стыков, в процессе чего теплообменник, учитывая его габариты и вес, легко повредить. Но при этом больше подверженны риску выйти из строя из-за перепадов температур, так как сталь подверженна крайне быстрой коррозии при усиленной конденсации влаги.

В свою очередь, стальные теплообменники предлагают более широкий модельный ряд, предполагающий разную энергоэффективность и способы крепления. Они бывают трех видов: битермические (в них теплообмен происходит двойственным путем), монометрические (напрямую от газа к жидкости), вторичные/пластинчатые (тепло передается от жидкости теплоносителей к жидкости ГВС). Большей популярностью пользуются медные теплообменники, так как больше соответствуют потребностям небольших особняков. Но они используются в основном в настенных котлах.

Читайте так же:

Газовые котлы отопления – их виды и характеристики

В большинстве случаев загородные дома в центральных областях России строят вблизи прохождения газовых магистралей. Поэтому основная масса потребителей выбирает для отопления газовые котлы с водой в качестве теплоносителя. Современный рынок предлагает огромное количество таких устройств, различающихся по многим параметрам.

Классификация газовых котлов

Газовые котлы отопления для дома

Устройства, работающие на природном или сжиженном газе, особых различий не имеют. Подразделяются они по другим признакам:

• По месту установки — настенные, напольные и парапетные устройства.
• По количеству контуров — один или два.
• По способу розжига горелки — пьезоэлемент или электророзжиг.
• По типу тяги — естественная или принудительная.
• По мощности — одноступенчатые или двухступенчатые.
• По типу горелки — атмосферная или надувная.
• По виду камеры сгорания — открытая или закрытая.
• По материалу теплообменника — сталь или чугун.

Это основные параметры, по которым можно классифицировать газовые агрегаты. Но современные производители выпускают еще массу моделей и марок, которые различаются по наличию или отсутствию дополнительных функций.

Напольные устройства

Котлы твердотопливные двухконтурные

Газовые котлы напольного типа — традиционные агрегаты с большой мощностью. Их используют для обогрева любых помещений, площадь которых выходит далеко за рамки обычного жилого дома — производственных и общественных зданий и сооружений. Кроме обогрева, напольные котлы при необходимости могут нагревать воду для бытовых нужд и для теплого водяного пола. Для этого в котле устанавливается один или несколько контуров. Поэтому вес напольных устройств может доходить до 100 кг.

Теплообменник в напольных котлах может быть сделан из чугуна или стали.

Обратите внимание! При использовании напольного газового устройства в доме необходимо выделить отдельное помещение для его установки — котельную, которую следует оборудовать дымоходной трубой и системой вентиляции.

При этом высота дымоходной трубы должна быть выше конька кровли как минимум на полметра, что требуется для лучшей тяги. Кроме того, помещение, в котором установлен газовый котел, в целях безопасности должно иметь входную дверь шириной не менее 80 см, выходящую непосредственно на улицу.

Существуют определенные правила монтажа газовых устройств подобного типа. А сам газовый котел должны устанавливать и подключать к магистральному газопроводу только специалисты, имеющие необходимые разрешительные документы — лицензию на право проведения таких работ.

Настенные газовые котлы

Настенные агрегаты появились сравнительно недавно и сразу приобрели широкую популярность у населения. Этому способствует их привлекательный внешний вид и компактные размеры, позволяющие поместить агрегат на кухне или в других небольших помещениях.

Несмотря на малые габариты, эти устройства обладают всеми функциональными возможностями, что и напольные конструкции, но имеют меньшую мощность. Небольшой и красиво оформленный корпус скрывает в себе горелку и расширительный бачок, насос для принудительной циркуляции теплоносителя, манометр и прочие автоматические приборы, позволяющие с максимальной эффективностью использовать настенное газовое оборудование.

Как и напольное устройство, настенный котел может не только отапливать помещение, но и производить горячую воду. Управление такими агрегатами полностью автоматизировано, что позволяет задавать определенные параметры работы всей отопительной системы. Можно устанавливать температурный режим для разного времени суток, а при прекращении подачи газа устройство отключается самостоятельно и так же самостоятельно включается, когда подача газа возобновляется.

Парапетные котлы

Котел газовый парапетный Колви

Эти устройства называют бездымовыми котлами, и они являются средним звеном между настенными и напольными агрегатами. Для них не требуется устройство дымохода, поскольку продукты сгорания отводятся при помощи коаксиального дымохода, устраиваемого непосредственно в наружной стене.

Парапетные котлы можно располагать в любой точке помещения — даже под окном. Используют их преимущественно для обогрева небольших домов и квартир в многоэтажных домах, где нет возможности устроить вертикальный дымоходный канал. Их мощность варьирует в пределах 7-15 кВт, но, несмотря на столь малый показатель, они наряду с обогревом помещения успешно производят горячую воду для бытовых нужд.

Обратите внимание! К достоинствам таких устройств можно отнести тот факт, что при работе газовой горелки не забирается кислород из жилого помещения, что идет только на пользу жильцам.

Теплообменник парапетного котла изготовлен из трехмиллиметровой стали.

Уникальность данных конструкций заключается еще и в том, что отопление и горячее водоснабжение можно подключить к газовой магистрали и трубопроводам с любой стороны. Такая конструкция теплообменника парапетного котла позволяет устанавливать его на кухнях малой площади, где он органично вписывается его в пространство.

Что означает одно или двух контурный котел?

Настенные двухконтурные котлы

Выбирая газовый котел отопления, домовладелец должен сначала определиться, для чего ему необходимо такое устройство — чтобы обогреть дом в зимнее время или еще и иметь горячее водоснабжение.

Для водяной системы отопления вполне сгодится устройство с одним контуром. Можно, конечно, подключить отдельно стоящий бойлер, в котором будет нагреваться вода для бытовых нужд. Но это займет лишнюю площадь и повысит расходы на монтаж оборудования.

Бытовые газовые котлы отопления с двумя контурами лучше справятся с задачей отопления дома и одновременного нагрева воды. К тому же такие устройства займут намного меньше места в помещении, и в конечном итоге стоимость оборудования будет ниже, учитывая, что отпадает необходимость в приобретении бойлера и его установки.

Устройство с двумя контурами может работать в режиме проточного нагрева воды или иметь внутри встроенный бойлер. Проточный нагрев выгоден в том случае, когда потребность в горячей воде невелика. Котлы с встроенным бойлером предпочтительней для большой семьи, когда расход воды увеличивается соответственно числу проживающих в доме людей.

Вид тяги — что это такое?

Все устройства, работающие на природном или сжиженном газе, могут быть на естественной тяге или принудительной.

Агрегаты с естественной тягой

Газовые настенные двухконтурные котлы

Естественная тяга подразумевает потребление необходимого для горения газа воздуха непосредственно из помещения, где установлен газовый котел.

При сгорании газа образуется вода в виде пара и прочие химические вещества, которые отводятся за пределы помещения при помощи вертикального дымохода. Наверняка, многие могли наблюдать в зимнее время струйки дыма над крышами домов, хотя печного отопления в таких домах давно уж не существует, если не считать модных каминов. Это не дым, а горячий пар, выделяющийся в процессе сгорания газа.

Устройства с таким способом отвода продуктов сгорания топлива называют еще атмосферными котлами. Их стоимость по сравнению с другими аналогами невелика, и по своей конструкции они более простые.

Преимущества атмосферных устройств:

• энергонезависимость
• низкая стоимость
• бесшумность работы

К недостаткам можно отнести то, что в периоды спада давления в газопроводах работа устройств оставляет желать лучшего. При этом существует риск прогорания газовых горелок, поскольку пламя при низком давлении может уходить внутрь горелки или вовсе затухнуть. Нестабильное давление в магистралях ведет к перерасходу топлива, что, несомненно, отражается на кошельках потребителей.



Устройства с принудительной тягой

Их еще называют вентиляторными, или наддувными котлами. Они оборудованы закрытой камерой сгорания, а продукты, образующиеся в результате горения газа, отводятся при помощи встроенных вентиляторов.

Эти устройства имеют пока недолгую историю, поскольку появились на рынке не так давно. Однако их преимущества уже оценили многие потребители во всем мире. Дело в том, что отведение продуктов горения производится не через традиционный вертикальный дымоход, а через специальный отвод, называемый коаксиальным. К тому же из помещения не забирается кислород, так необходимый для сгорания газа. Он поступает снаружи дома благодаря работе вентилятора, встроенного в коаксиальный дымоход.

Конструкция коаксиального дымохода, называемого «труба в трубе», представляет собой две трубы разного диаметра, вставленных одна в другую.

Важно! Продукты сгорания отводятся по трубе меньшего диаметра, а поступление свежего воздуха снаружи осуществляется через пространство между большой и малой трубой.

Преимущества таких устройств:

• Они не сжигают кислород в доме, поэтому нет постоянного сквозняка.
• Не требуется возводить вертикальный дымоход.
• Стабильная работа даже при понижении давления в магистральных газопроводах.
• Уменьшение затрат на монтаж и эксплуатацию.
• Возможность установки в любом помещении.

К недостаткам такого оборудования относится шума в результате работы вентиляторов, относительно высокая стоимость и зависимость от электроснабжения.

Какой теплообменник лучше — из стали или чугуна?

Теплообменник — это основной элемент в конструкции отопительного устройства. И здесь при решении вопроса, какой лучше, мнения разделяются.

Чугунные конструкции

Чугунный теплообменник

Чугун по своей долговечности более выгоден по сравнению со стальным аналогом. Но он значительно тяжелее и используется преимущественно в котлах напольного типа. В то же время теплообменник из чугуна меньше подвержен коррозии из-за толщины стенок.

По продолжительности эксплуатации чугунного и стального котла сроки выглядят следующим образом:

1. чугунный — 30-40 лет
2. стальной — 15-25 лет

Теплообменник из чугуна более устойчив к химически активным веществам. А это значит, что его можно использовать в системах, где теплоноситель — антифриз или друге подобные жидкости.

Обладая большей инерционностью за счет своей массы, чугун дольше сохраняет набранное тепло, так как конструкция теплообменника их этого материала делается в виде нескольких секций.

К недостаткам чугунного теплообменника относится:

• Излишняя хрупкость материала, что требует осторожности при его транспортировке и монтаже — при ударах в его структуре могут образовываться микротрещины.
• Требователен к составу теплоносителя, так как жесткая вода создает риск быстрого выхода из строя.
• Чугунный теплообменник чутко реагирует на разность температуры воды на входе и выходе. Поэтому подавать слишком холодную воду крайне не рекомендуется, а чтобы избежать такой ситуации, на входе устраивают узел регулирования температуры теплоносителя.
• Существует риск разрушения чугуна при постоянных перегревах, поэтому требуется постоянный контроль температуры теплоносителя.

Важно! Несмотря на то, что котлы с чугунным теплообменником чаще используются там, где в качестве источника тепла выступают дрова, они легко переоборудуются для природного или сжиженного газа путем замены горелки.

Стальные теплообменники

Теплообменник трубчатый

Стальные конструкции легче по весу и имеют более привлекательный внешний вид, поэтому лучше вписываются в интерьер помещения.

Сталь в отличие от чугуна — это более пластичный материал, который не боится механического воздействия. Её преимущества заключаются в следующих характеристиках:

• устойчивость к перепадам температуры теплоносителя
• транспортировка и монтаж не вызывают затруднений

К недостатку стальных теплообменников следует отнести возможность образования коррозии. Однако этот недостаток устраняется правильным монтажом и эксплуатацией. Главное — не допускать снижения температуры теплоносителя ниже «точки росы», о чем должна заботиться автоматическая система контроля котла.

Медные устройства

На рынке появились газовые устройства, где теплообменник выполнен из меди. Естественно, что стоимость таких агрегатов значительно выше всех известных. Однако она компенсируется массой достоинств такого устройства:

• Из-за свойств меди прогрев стенок происходит равномерно без локальных перегревов теплоносителя.
• Минимальное количество осадка и накипи внутри медного теплообменника.
• Благодаря малому удельному весу меди и теплообменник, и сам котел имеют низкую массу.
• Медь устойчива к коррозии.
• Теплоноситель в таких устройствах движется с большей скоростью, что не позволяет образовываться на стенках накипи.
• Высокий коэффициент полезного действия.
• Получается, что такие теплообменники, не считая высокой цены, практически не имеют недостатков.

Тип розжига

Электророзжиг котла

Запустить бытовой котел в работу можно одним из двух способов:

• используя ручной метод — спички или зажигалку
• путем встроенных современных устройств — пьезорозжига или электроподжига

Электророзжиг позволяет экономить голубое топливо, поскольку при этом способе отсутствует постоянно горящий фитилек (запальник). А за год такое устройство способно сжечь до 100 кубометров газа. Если электропитание внезапно прекращается, котел перестает работать и включается автоматически, как только появляется электроснабжение.

Пьезорозжиг требует ручного включения котла, однако его преимущество заключается в независимости от наличия электроэнергии.

Виды газовых горелок

В отопительных устройствах используются два типа горелок:

1. атмосферные
2. наддувные, или вентиляторные, модуляционные, навесные или сменные

Обратите внимание! Атмосферные горелки обычно входят в состав и стоимость котла, в то время как навесные приобретаются отдельно.

Первый тип горелок имеет самое простое устройство и работает практически бесшумно.

Наддувные позволяют создать более экономичный режим функционирования котла и поддерживают заданную температуру горячей воды как в теплоносителе, так и в системе горячего водоснабжения. Такие устройства отличаются большим КПД, хотя их стоимость значительно выше атмосферных.

Если атмосферные горелки устанавливают в отопительные агрегаты мощностью до 80 кВт, то наддувные можно использовать в устройствах с мощностью, достигающей нескольких тысяч кВт. Данное обстоятельство дает возможность потребителю выбрать бытовой газовый котел с оптимальной мощностью.

Мощность отопительных устройств

Настенные двухконтурные газовые котлы

Газовый котел для отопления дома по уровню мощности может быть одноступенчатым или двухступенчатым.

Одноступенчатые устройства работают на одном постоянном уровне мощности, что неэффективно в плане расхода газа. Ведь дом отапливается всего лишь 5 месяцев в году, и при этом не всегда нужна полная мощность работающего оборудования.

Двухступенчатые устройства позволяют:

• регулировать поступление газа, что ведет к экономии
• уменьшить количество включений и отключений котла, что ведет к его длительной эксплуатации
• ограничить количество вредных выбросов в окружающий нас воздух

Кроме двух уровней мощностей, газовое оборудование снабжено плавным переключением потребляемого газа, что носит название модуляции. Такая функция позволяет лучше экономить потребляемое топливо и совместно использовать котел и бойлер разной емкости, установленные отдельно.

Важно знать, что газовые устройства мощностью более 30 кВт должны располагаться в отдельных помещениях с индивидуальным выходом на улицу, дымоходом и вентиляцией.

Заключение

Все бытовые газовые котлы предназначены для обогрева помещений, независимо от их назначения — будь то городская квартира, загородный коттедж или небольшой частный дом в деревне. Современные устройства могут еще производить горячую воду для бытовых нужд домовладельца и его семьи. Поэтому при выборе того или иного устройства необходимо обращать внимание на его функциональные возможности. Среди них важное место занимают материал теплообменника и мощность оборудования, зависимость от электроснабжения и тип дымохода.

Газовые котлы АОГВ: цены, характеристики, подбор, гарантия

Система отопления в доме состоит из нескольких элементов, наиболее важным из них является отопительный котел. В данном разделе собраны модели, использующие природный газ в качестве источника энергии. Газовые отопительные котлы пользуются широкой популярностью благодаря доступности этого вида топлива. В интернет-магазине “Таваго” представлен ассортимент из сотен моделей, среди которых найдутся подходящие варианты для частного дома, квартиры или производственного помещения, общественных, коммерческих объектов и сооружений.

Устройство, принцип работы

Разберемся в общих чертах как устроен и по какому принципу работает газовый котел. Ключевой элемент устройства – горелка, к которой подводится газ. Розжиг выполняется электронным либо механическим способом. Пламя горелки разогревает теплообменник, а тот в свою очередь передает нагрев теплоносителю, циркулирующему в отопительной системе. Теплообменник выполняется из стали, меди или алюминия. Температура теплоносителя регулируется интенсивностью подачи газа.

Параметры выбора

Для того, чтобы быстро сориентироваться при выборе газового котла отопления, мы собрали список наиболее важных критериев:

Тип камеры сгорания. Атмосферные (конвекционные) газовые котлы имеют открытую камеру сгорания, их подключают к дымоходу классического типа. Используют воздух для работы прямо из помещения, где установлены. Альтернативные им турбированные котлы имеют закрытую камеру сгорания, а забор воздуха и вывод отработанных газов у них принудительный, с использованием вентилятора.

Количество контуров. Одноконтурные модели отапливают помещение, а двухконтурные способны также обеспечить жилплощадь горячим водоснабжением. Таким образом, можно решить две задачи, установив одно устройство.

Мощность. Этот параметр подбирается исходя из площади отапливаемого объекта. Можно руководствоваться следующей формулой: 1 кВт на каждые 10 м²

Коэффициент полезного действия – КПД. Значение этого параметра указывает на эффективность котла отопления. Современные модели бюджетного и среднего сегмента имеют КПД 85-90%, а их более совершенные в техническом плане аналоги способны работать с почти стопроцентной отдачей.

Тип установки. По этому признаку выделяются два типа котлов отопления: напольные и настенные. Первые крупнее по габаритам, больше весят и в целом отличаются большей производительностью. Вторые компактные и легкие, что позволяет закреплять их на стене и использовать пространство под ними.

В нашем интернет-магазине вы можете подобрать и купить газовый котел с доставкой по России транспортной компанией. Жители Москвы и Московской области могут воспользоваться нашей собственной службой доставки.Также есть возможность самовывоза со склада в Москве. “Таваго” заботится о покупателях, предлагая газовые котлы по лучшей цене. Сделайте заказ уже сейчас, добавив товар в корзину, или нажмите “купить” и оставьте свой номер для уточнения деталей.

Напольные газовые котлы: виды, характеристики, принцип работы

Практически в каждом городе и поселке, возможно, отапливать свой дом газом. На рынке представлено множество разных отопительных газовых котлов. Они имеют разные размеры, материалы изготовления и принцип работы. Для отопления жилого дома или технического помещения отлично подходят газовые напольные котлы. Прочитав статью, вы сможете выбрать котел, который вам подходит.



Для небольшого дома или квартиры подходят настенные котлы. Возможно, необходимо установить дополнительно водонагреватель.

Содержание

  1. Как работает газовый котел отопления
  2. Типы газовых котлов
  3. Требования к газовым напольным котлам отопления
  4. Атмосферные и наддувные горелки. Какую выбрать
  5. Как газовый котел зависит от автоматики
  6. Обыкновенные и конденсационные котлы

Как работает газовый котел отопления

Для нормальной работы газового котла обычно используют сжиженный или природный газ. Он в результате горения отдает свое тепло внутрь конструкции, т.е. теплообменнику. Через теплообменник вода нагревается и проходит в систему отопления.

Для выбора газового котла необходимо подробнее изучить все характеристики.

Для качественной работы котла, должен быть хороший теплообменник. Его изготавливают из разных материалов: медь, сталь и чугун. От выбора материала зависит срок службы и качество работы отопительного котла.

• Теплообменник из меди очень дорогой, поэтому его редко используют. В продаже есть некоторые модели, но их немного. К тому же такие теплообменники быстро прогорают.
• Стальной теплообменник имеет большую механическую прочность, маленький вес, а также достаточно устойчив к появлению трещин или деформаций. Но теплообменник из стали, так же как и медный быстро прогорает. В зависимости от качества стали срок службы составляет 10 лет.
• Чугунный теплообменник не поддается коррозии, долговечен и реже прогорает. Несмотря на все плюсы он очень хрупкий. Даже перепады температуры воды или удар может повредить его корпус. Сок эксплуатации теплообменника из чугуна свыше 50 лет.

Типы газовых котлов

Есть два типа газовых котлов: одноконтурный и двухконтурный.

Одноконтурный служит исключительно для обогрева помещения, он не может подогревать воду. Поэтому дополнительно придется покупать водонагреватель. Есть два варианта одноконтурного газового котла: экономичный и оптимальный.

Экономичный вариант идет в дополнение к котлу. Так называемый газовый водонагреватель. Таким образом, при минимальном расходе газа будет обеспечиваться нормальная работа снабжения воды.

Для обеспечения большого расхода теплой воды, в оптимальном варианте размещают теплообменник в водонагреватель косвенного нагрева. Для нормального уровня потребления воды должна соблюдаться одинаковая мощность у газового котла и водонагревателя. В противном случае, будет низкий уровень потребления теплой воды.

Двухконтурный газовый котел обеспечивает обогрев дома и подачу горячей воды. В таком варианте не нужно использовать дополнительно водонагреватель.

Такой котел состоит из: теплообменника, газовой горелки, циркулярного насоса и расширительного бака для воды.

Для начала работы двухконтурного котла, его нужно подключить к системе отопления и присоединить к смесителям воды. В приоритете у такого котла это снабжение теплой водой.

При открытии смесителя воды, будет отключаться теплообменник отопления. В таком случае горелка будет греть только контур водоснабжения.

Если в доме предусмотрено несколько ванных комнат, то лучше использовать одноконтурный газовый котел со встроенным водонагревателем. Если использовать двухконтурный котел, то вся работа будет направлена на подогрев воды. А помещения в доме будут плохо отапливаться.

Если есть центральное газовое снабжение, то установка газового котла не составит труда. Такой котел является самым оптимальным для обогрева домов. Помещение, где будет установлен котел, должно быть просторным и оборудованным хорошей вытяжной системой.

Требования к газовым напольным котлам отопления

Котельное помещение должно быть не меньше 4 кв. м. Материалы в помещение должны отвечать пожарной безопасности. Котел необходимо установить на ровную поверхность вдали от огня. Проход к газовому котлу, необходимо оставлять открытым, чтобы работник газовый службы имел доступ к оборудованию.

При отключении электричества, газовый котел отключается и горелка гаснет. Если в газовом котле нет автоматики, то придется включать котел самому. Котел должен отвечать всем нормам и требования пожарной безопасности. Выполняя все требования, вы обеспечиваете свою безопасность. Купить напольный газовый котел вы можете в нашем магазине.

Атмосферные и наддувные горелки. Какую выбрать

Есть два вида горелок: наддувные и атмосферные.

Наддувные горелки дорогие и обладают большой КПД. Такую горелку можно установаить на жидком топливе или газе. Иногда наддувная горелка не входит в стоимость газового котла и продается отдельно. Котлы с такими горелками имеют мощность несколько тысяч кВТ.

Атмосферная стоит дешевле и работает намного тише. Она является частью котла и входит в его стоимость. Мощность котлов с атмосферной горелкой составляет 10-80 кВт. Есть некоторые модели с большей мощностью.

Исходя из своих пожеланий, можно выбрать горелку, которая вам подходит.

Как газовый котел зависит от автоматики

Так как часто происходят перебои электричества, то очень важно, чтобы газовый котел продолжал работать. Можно использовать теплогенератор, который будет вырабатывать электричество из тепла, которое понадобится для работы автоматики. Второй вариант – это независимость от электричества. А сделать это можно только при полном отсутствии автоматики.

Есть несколько вариантов мощности газовых котлов: одноступенчатые, двухступенчатые и с плавной регулировкой мощности.

Одноступенчатые – это котлы, которые работаю на одном уровне мощности.

Двухступенчатые – это котлы, которые имеют два уровня мощности.

Наиболее оптимальным вариантом будет двухступенчатый или с плавной регулировкой котел, так как полная мощность нужна около 20% на весь отопительный сезон.”

Достоинства двухступенчатых котлов:

1. Малое количество дымового газа и вредных веществ.
2. Можно использовать бойлеры различной емкости.
3. Увеличивается срок эксплуатации за счет редкого включения и отключения горелки. Из-за частой работы на маленькой мощности и редких включений и выключений происходит экономия газа.

Обыкновенные и конденсационные котлы

Обычные котлы не могут использовать всей энергии, которую содержат. Скрытое тепло уходит вместе с водяным паром. Для использования скрытого тепла, необходимо охладить до минимальной температуры отходящие газы, таким образом, вызвав конденсацию пара. Такую систему могут использовать конденсационные котлы. Их преимуществом является высокий КПД.

КПД конденсационных котлов выше примерно на 10%, чем у обыкновенных. Следовательно, на 10% меньше будут потреблять топлива для обогрева помещения.

Конденсационные котлы являются более выгодными. Они используют по максимуму скрытое тепло и затрачивают меньше топлива.

Читайте также:

Газовый котел технические характеристики устройство газового котла alfa comfort

Котел является электронезависимым (для своей работы НЕ ТРЕБУЕТ подключение к бытовой электросети 220В). Газовый отопительный водогрейный чугунный котел«ALFA COMFORT»предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения.  Применяется для открытых или закрытых систем отопления с атмосферным  или мембранным расширительным баком, с естественной или принудительной циркуляцией теплоносителя.     —    максимальная темппература воды  95°     —    максимальное рабочее давление не более 0,3 МПа. Котел оснащен полуавтоматической инжекционной атмосферной газовой горелкой с постоянно горящей пилотной (запальной) горелкой, с пьезорозжигом и термоэлектрическим контролем пламени. Горелка предназначена для работы на природном газе низкого давления по ГОСТ 5542 в диапазоне давлений перед котлом 0,8…3,0 кПа (номинальное давление 1,3 кПа). Котлы оборудованы регулировочным термостатом управления, позволяющим автоматически поддерживать постоянную температуру воды на выходе из котла в диапазоне от 50°С до 90°С. Встроенные устройства безопасности котла вызывают автоматическую блокировку подачи газа к горелкам при: – погасании пламени пилотной горелки; – превышении температуры воды на выходе из котла 95°С; – нарушении тяги в дымоходе котла. Чугунный теплообменник котла выполнен по современным технологиям, позволяющим получить высокий КПД и при этом практически не подвержен коррозии по сравнению с теплообменниками из других материалов (особенно при низкотемпературной эксплуатации, когда температура обратной воды на входе в котел ниже 50°С и на поверхности теплообменника может образовываться конденсат). Кристаллическая структура серого чугуна, обеспечивающая однородность тепловых потоков, увеличивает срок службы котла          Газовый котел ALFA COMFORT технические характеристики   Наименование параметра ед.изм. ALFA COMFORT 25 ALFA COMFORT 35 ALFA COMFORT 40 ALFA COMFORT 45 ALFA COMFORT 55 ALFA COMFORT 60     Номинальная теплопроизводительность,  не менее кВт     Коэффициент полезного действия,  не менее %  91     Диапазон рабочих давлений газа перед  котлом * кПа 0,8…3,0     Номинальное давление газа перед котлом кПа 1,3     Номинальное давление газа перед  соплами основной горелки кПа 1,0     Потребление газа ** м3/ч     Температура воды на выходе из котла в  систему отопления °C 50…90     Максимальное рабочее давление воды в  системе отопления, не более МПа 0,3     Объем воды в теплообменнике котла л 10,6 12,9 15,2 17,5 19,8 22,1     Температура продуктов сгорания на  выходе из котла  °C  110…240     Диапазон разрежения в газоходе Па 2…15     Расход воздуха на горение м3/ч 33,1 42,3 52,6 60,5 69,7 78,8     Масса котла, не более кг                   Примечания:   *   Газовый котел сохраняет работоспособность во всем указанном диапазоне, но при этом мощность и теплопроизводительность котла могут отличаться от номинальных.   ** Справочное значение при номинальной подводимой тепловой мощности.   6. Газовый клапан 7. Смотровое окно наблюдения за пламенем горелки 8. Пилотная горелка 9. Кран Маевского Внешний вид, габаритные и присоединительные размеры газового котла ALFA COMFORT. Вид спереди показан без съемной передней панели агрегата   Наименование параметра ед.изм. ALFA COMFORT 25 ALFA COMFORT 35 ALFA COMFORT 40 ALFA COMFORT 45 ALFA COMFORT 55 ALFA COMFORT 60     L1 – Ширина   мм     L2 – Расстояние между точками подключения мм     L3 – Расстояние до оси газохода мм     А – Входной патрубок воды из системы отопления в котел    G2”      Б – Выходной патрубок воды из котла в систему отопления   G2”      В – Патрубок подсоединения газа   G3/4”      Г – Диаметр газохода       МД,Е * – Сливные патрубки      G1/2”          Внешний вид газового клапана ALFA COMFORT         Внешний вид панели управления котла ALFA COMFORT 10. Кнопка пьезорозжига 11. Ручка регулировки режима газового клапана 1. Манометр 2. Термометр 3. Регулировочный термостат 4. Защитный термостат температуры воды 5. Защитный термостат тяги Тепловая мощность напольных газовых котлов с атмосферной горелкой обычно варьируется от 10 до 80 кВт, хотя у некоторых моделей может достигать до 300 кВт, что позволяет подобрать агрегат практически для любого дома. Газовые котлы с атмосферной горелкой являются готовым изделием, поэтому они не допускают замены родной горелки на другую. Напольные газовые котлы с вентиляторной горелкой изготавливаются в очень большом диапазоне мощности: от 20 кВт до нескольких сотен мегаватт. Для индивидуального коттеджа газовый напольный котел с вентиляторной газовой горелкой становиться палочкой выручалочкой, если на момент монтажа котельной на участке отсутствует магистральный газ. До подвода газопровода котел может эксплуатироваться с дизельной горелкой, которую потом можно заменить на газовую. При монтаже такого газового котла следует учитывать определенный шум, издаваемый при работе агрегата, ввиду больших скоростей газо-воздушной смеси и не располагать его прямо под детсткой комнатой или спальней. Газовые котлы с вентиляторными горелками изготавливаются с высоким теплонапряжением топочной камеры, иными словами количество теплоты, выделяемое в объеме топки, оказывается выше, чем у котлов других конструкций. Это позволяет производить мощные агрегаты с очень компактными размерами. Для многоквартирных жилых домов и производственных помещений газовый напольный котел с вентиляторной газовой горелкой часто являются лучшим вариантом источника теплоты. Для многоквартирных домов котлы такого типа обычно монтируют в пристроенный и расположенных на крыше (крышных) котельных. Так как в составе своей конструкии вентиляторные горелки имеют стабилизатор давления газа, котлы устойчиво работают при колебаниях давления газа. Следует отметить газовые котлы, поставляемые на российский рынок с закрытыми камерами сгорания. Воздух для горения в таком котле засасывается из смежного помещения или с улицы, а продукты сгорания (дымовые газы) удаляются с помощью дымососа (специальный венилятор) принудительно. Такие газовые котлы не требуют подключения к традиционному дымоходу, а отвод дымовых газов осуществляется прямо через стену здания на улицу или в коллективный дымоход. Согласно СНиП, котлы именно такой конструкции рекомендуется монтировать в административных общественных зданиях. Проконсультироваться Вы можете по телефонам: +7(495)641-32-22 +7(495)941-60-42 +7(495)661-28-55

Газовые котлы. Основные характеристики

Газовые котлы. Основные характеристики. Что необходимо знать, прежде, чем купить газовый котел:

Одноконтурный/Двухконтурный котел

Одноконтурный газовый котел рассчитан только для обогрева помещения. Дополнительно к такой системе отопления можно установить бойлер косвенного нагрева, главным преимуществом которого станет экономия электроэнергии за счет работы контура отопления. Бойлер косвенного нагрева представляет собой обычный классический бойлер со встроенным змеевиком для подключения контура отопления.

Двухконтурные газовые котлы рассчитаны для обогрева помещения и приготовления горячей воды. Мощность такого котла должна быть правильно подобрана. На 1 кВт приходится до 10 м2 отапливаемой площади. Если выбираете двухконтурный котел, минимальная мощность не должна быть ниже 18-20 кВт, иначе, Вы не получите комфортные 10 литров в минуту горячей проточной воды.

Дымоходный/Турбированный

Газовые котлы имеют открытую и закрытую камеру сгорания. Если в доме или квартире нет дымохода, в таком случае устанавливается турбированный котел, то есть с принудительным отводом продуктов сгорания. Турбированный газовый котел не занимает много места, не требует подключения к дымоходу, поскольку коаксиальная труба сразу выводится на улицу и нет необходимости в приточно-вытяжной вентиляции.

Дымоходный газовый котел имеет открытую камеру сгорания. Недостатки такого типа котла: определенные требования к дымоходу (этим занимается печник) и обустройство вентиляции. Преимущество дымоходных газовых котлов – не замерзание, так как воздух берётся из помещения.

Напольный/Навесной

По способу монтажа котлы делятся на два класса: навесные и напольные. Как правило, недорогие газовые котлы – это напольные производства Украина. Они имеют достаточно простую конструкцию: состоят из газогорелочного устройства (горелки и клапана) и теплообменника (стального или чугунного).

Навесные газовые котлы (как правило, двухконтурные) крепятся на специальную монтажную планку, которая идет в комплекте вместе с лекалом. В корпусе данного котла есть все, что для отопления: расширительная емкость, циркуляционный насос, группа безопасности, теплообменник, горелка, системы защиты, плата, блок управления и настоек работы. Остается лишь подвести трубы и радиаторы отопления или насосно-смесительный узел (коллектор) и трубу теплого пола.

Конденсационный/Традиционный

Конденсационный газовый котел относится к более эффективному отопительному оборудованию, более экономичному. Суть таких котлов заключается в использовании тепла (которое выделяется при сгорании газа) и конденсации пара. Конденсационный газовый котел работает при низкотемпературном режиме: достичь такого результата можно, к примеру, системой теплый пол или установить большее количество радиаторов (увеличивая при этом площадь съема тепла и уменьшая температуру в котле). В остальных случаях конденсационный котел работает, как и традиционный, только заплатите дороже.



Раздельные теплообменники/Битермальные

Навесные газовые котлы имеют два типа теплообменника: битермальный и раздельный. Битермальный теплообменник представляет собой конструкцию «два в одном» или «вода воду греет», контур ГВС проходит внутри контура отопления.

Данные газовые котлы относятся к самым экономичным котлам, так как расходуют меньше газа. Отсутствуют сложные узлы (з-х ходовой клапан и сервопривод). Возможность подготовки горячей воды при вышедшем из строя насосе. Котлы с битермальным теплообменником имеют меньшие габариты. Благодаря такой конструкции снижается цена на газовый котел.

Навесные газовые котлы с раздельным теплообменником принято считать более устойчивыми к жесткой воде, однако, это большое заблуждение. Без фильтров от накипи может выйти из строя любой тип котла. Под раздельными теплообменниками принято считать медный первичный теплообменник на отопления и скоростной нержавеющий теплообменник для водоподготовки. Контур ГВС гораздо мощнее. Ремонтопригодность теплообменников.

Энергозависимость

Все навесные одноконтурные или двухконтурные котлы энергозависимы, поэтому при перебоях с электроэнергией, необходимо купить устройство бесперебойного питания или обратить внимание на напольные газовые котлы. Работа последних регулируется с помощью механического газового клапана. При этом система отопления должна иметь естественную циркуляцию или естественно-принудительную, так как в случае отключения света насос также не будет работать.

Теплообменник

Виды теплообменников газовых котлов: стальные, чугунные, медные и из нержавеющей стали.

Чугунные теплообменники присущи только напольным газовым котлам и славятся своей долговечностью и дороговизной. В напольных котлах чаще всего применяются стальные теплообменники: срок службы у них в зависимости от толщины около 10 – 15 лет. Если бюджет семьи ограничен, советуем купить напольный газовый котел со стальным теплообменником, так как они относятся к самым недорогим котлам, и срок службы более долгий (по сравнению с навесной группой)

Медные и нержавеющие теплообменники используются в навесных газовых котлах. Высокая теплопроводность, долгий срок службы. Более высокая стоимость.

Производитель

Украинский покупатель чаще всего ориентируется на отзывы своих знакомых и родственников. С отзывами на газовые котлы Вы можете также ориентироваться на странице нашего интернет магазина. Сориентироваться с подробными характеристиками газовых котлов Вы можете на карточках товара.

Интернет магазин газовых котлов АРМА имеет широкий модельный ряд котлов: от недорогих напольных до конденсационных. У нас Вы можете купить газовый котел недорого в Киеве с бесплатной доставкой. Оперативно доставляем по всей территории Украины.

Настенный двухконтурные газовый котёл Бакси: технические характеристики, цена, модели

В дома и коттеджи, площадь которых не превышает 300 м², рекомендуется покупать настенные двухконтурные котлы. Почему именно такое оборудование? Всё просто: такие котлы отличаются компактностью, что позволяет установить их в жилом помещении с минимальной потерей пространства. Если, к примеру, будут рассматриваться двухконтурные настенные газовые котлы Бакси, технические характеристики которых мы подробно рассмотрим ниже, то кроме эффективного обогрева они обеспечат в требуемом количестве и горячее водоснабжение.

При выборе прибора с закрытой камерой сгорания не потребуется нести дополнительные финансовые потери на проведение монтажа сложной системы дымоотвода. Чаще всего предлагается при установке котлов этого производителя коаксиальная труба для газового котла Бакси, через которую своевременно отводятся продукты сгорания, благодаря чему повышается эффективность и безопасность работы газового оборудования.

Чем объясняется популярность двухконтурных газовых котлов компании Baxi

популярность двухконтурных газовых котлов компании Baxi

Также важно отметить и то, что газовые котлы отопления Baxi очень удобны и просты в эксплуатации и обслуживании, что также смело можно отнести к преимуществам оборудования.

Сегодня компания Бакси предлагает огромный ассортимент газовых настенных и напольных котлов различных по мощности и другим техническим характеристикам, что позволяет легко подобрать прибор как для установки в небольшое помещение, так и в дом, общая площадь которого превышает 350 м².

Вне зависимости от того, какой модели будет выбран газовый котёл Бакси, пользователь получит не только качественное отопление, но и будет обеспечен ГВС. При покупке такого котла, вы сможете прилично сэкономить, поскольку не нужно будет покупать бойлер или другое дополнительное оборудование, так как всё необходимое для стабильной и нормальной работы котла уже установлено производителем.

Некоторые рекомендации по эксплуатации газовых котлов компании Бакси

При покупке оборудования важно сразу купить коаксиальный дымоход для газового котла Baxi, с помощью которого будет осуществляться не только отвод продуктов сгорания, но и забор воздуха извне помещения. Если будет приобретён дымоход качественный, то существенно упростится процесс выполнения монтажа, а также с уверенностью можно будет говорить о том, что он прослужит надёжно и эффективно на протяжении всего срока работы.

Рекомендуется сразу же установить специальные стабилизаторы напряжения или использовать ИБП (источник бесперебойного питания) — это позволит повысить защиту автоматики на случай перепадов напряжения в сети. Кроме того, при наличии ИБП оборудование сможет некоторое время продолжать работать при отключенной электроэнергии.

Если планируется покупать настенные газовые котлы Бакси, то рекомендуются стабилизаторы Teplocom модели ST-400. Если речь пойдет о приобретении ИБП, то следует остановить выбор на SKAT UPS-1000 исп. T, с помощью которого оборудование стабильно и надёжно сможет продолжать работать на протяжении 24 часов.

Правильно определить нужное оборудование, которым будет доукомплектовываться газовый настенный котёл отопления, поможет специалист, который в дальнейшем с учётом требований выполнит и его установку.

О котлах Бакси — видео

Модели настенных газовых котлов отопления Бакси

Важно отметить, что газовый котёл должен отличаться не только надёжностью и безопасностью в работе, но и подходить под общее оформление помещения. В этом плане наиболее удачны настенные газовые котлы, предлагаемые итальянской компанией Baxi. Именно эти отопительные приборы отлично сочетают в себе многочисленные технические преимущества, стильный дизайн и, что главное, доступность.

Что сегодня предлагает своим покупателям компания Baxi? В большом ассортименте имеются как настенные, так и напольные газовые котлы, но поскольку первые больше подходят для установки в квартиры и частные дома, то уделим им особое внимание.

Продукция представлена следующими тремя сериями:

Оборудование серии Luna

Оборудование серии Luna

• систему самодиагностики;
• два температурных режима;
• систему электронной модуляции.

Приборы способны выполнять стабильно и качественно свою работу в каскаде, то есть совместно с другими котлами отопления. Цены на газовые котлы отопления настенные двухконтурные Baxi этой серии вполне доступные, что позволяет купить интересующую модель с минимальными финансовыми вложениями.

Настенные котлы серии Prime

Настенные котлы серии Prime относятся к конденсационным котлам эконом класса. Мощность приборов этой серии находится в пределах 4,5 — 33 кВт. Все модели этой серии оснащаются биотермическим теплообменником, что способствует повышению экономичности за счет снижения расхода газа почти на 30% в год.

Модели серии Prime сочетают в себе многочисленные преимущества и положительные характеристики. К преимуществам колов Prime можно отнести бесшумность в работе, что стало возможным благодаря использованию композитных материалов при производстве камеры сгорания.

Основные преимущества газовых котлов серии Prime:

• дисплей, на котором отображаются все рабочие процессы;
• доступные цены на газовые котлы Baxi
• встроенная автоматика, реагирующая на изменения температуры не только в помещении, но и снаружи здания;
• встроенная современная система диагностики.

Двухконтурные настенные котлы серии Eco3

Двухконтурные настенные приборы серии Eco3 отличаются компактными внешними размерами, высокой эффективностью и надёжностью в работе. Приборы, относящиеся к этой серии, отлично подходят для эксплуатации в автономных системах отопления частных домов.

Главные их преимущества надёжность и простота в работе, что и объясняет популярность оборудования этой серии среди простых пользователей. Важно отметить, что приборы серии Eco3 способны продолжать стабильно работать при резком понижении давления на входе. Регулирование температуры нагрева теплоносителя, осуществляется автоматически.

Несмотря на отличные технические характеристики, газовые котлы Baxi имеют доступные цены. При необходимости модели этой серии могут быть переведены на работу с использованием сжиженного газа. Также при желании можно подсоединить бойлер, что позволит обеспечить помещение не только теплом, но и дополнительными объёмами ГВС.

Основные технические характеристики газовых котлов Baxi

технические характеристики газовых котлов Baxi

Итак, все приборы, относящиеся к вышеуказанным сериям, имеют высокий КПД и принадлежат к конденсационному типу. Простота и удобство в эксплуатации приборов объясняется наличием встроенного ЖК-дисплея и цифровой панели. Все вышеперечисленные преимущества, а также сравнительно невысокая цена на двухконтурные настенные газовые котлы Бакси и обеспечивают приборам высокую популярность и доверие пользователей.

Продолжая рассматривать особенности и достоинства приборов, важно отметить, что включение оборудования осуществляется при помощи электронного зажигания. Все даже самые мельчайшие узлы и механизмы оборудования выполнены из нержавеющей стали, что положительно сказывается на эксплуатационных и других характеристиках.

Все настенные котлы этого производителя оснащаются специальными фильтрами, которые предотвращают попадание в конструкцию прибора мелкого мусора, благодаря чему оборудование способно исправно и надёжно служить вне зависимости от качества используемого теплоносителя.

Эксплуатация приборов отличается повышенной безопасностью. Это достигается за счёт установленной современной системы автоматики и специальных устройств контроля над рабочими процессами прибора.

Остановив выбор на итальянском газовом оборудовании компании Baxi, вы гарантированно приобретёте товар высокого качества, способный надёжно и исправно служить на протяжении всего эксплуатационного периода, который при этом не требует к себе дополнительного внимания и дорогостоящего обслуживания.

На что важно обращать внимание при выборе газовых котлов настенного типа

При выборе и покупке технические характеристики газового котла Бакси вне зависимости от модели рассматриваться должны в первую очередь. Особое внимание важно уделить:

• мощности оборудования;
• типу установки;
• внешним размерам.

Также не стоит оставлять без внимания и экологические характеристики. Важно отметить, что компания Бакси, вопросам экологии, уделяет большое внимание, благодаря чему приборы в процессе работы практически не загрязняют окружающую среду.

Для того чтобы купленное оборудование отличалось не только эффективностью, но и безопасностью в работе, следует ответственно подойти к решению вопроса относительно дымохода, по которому будет выполняться отвод продуктов сгорания. Специалисты рекомендуют выполнять установку специальных коаксиальных дымоходов производства Бакси. Конечно, если в помещении имеется исправный и надёжный дымоход, то можно выполнить подключение настенного двухконтурного котла к нему, тем самым несколько сэкономив денежные средства.

Также покупая двухконтурный газовый котел Бакси, важно определиться и с такими моментами, как:

• сколько стоит интересующая модель;
• кем она будет устанавливаться и обслуживаться;
• насколько даётся гарантийное обслуживание.

Так, если оборудование будет покупаться производства компании Бакси, то со всеми вышеперечисленными вопросами сложностей не возникнет. Специалисты компании не только помогают в выборе оптимального варианта котла относительно всех требований, но и оказывают услуги по установке, а также обслуживанию.

Не сомневайтесь, покупайте настенные газовые двухконтурные котлы производства Baxi, и у вас не будет возникать сложностей, как с отоплением, так и с ГВС, поскольку это оборудование, благодаря своему высокому качеству, способно работать стабильно и надёжно вне зависимости от условий эксплуатации.

Котлы, работающие на природном газе |

Котлы, работающие на природном газе

По экономическим причинам, а также по нормам, связанным с котлами MACT / MATS, работающими на природном газе, природный газ быстро вытесняет уголь в качестве предпочтительного топлива. Большая часть новых газовых мощностей – это установки с комбинированным циклом, которые включают турбину внутреннего сгорания и HRSG.

Тем не менее, существует большое количество коммунальных котлов с настенными или тангенциальными водяными трубами, которые ранее сжигали уголь.Настенные блоки имеют несколько горелок на одной стене или противоположных стенках печи, в то время как котлы с тангенциальной топкой имеют вертикальные ряды горелок в каждом из четырех углов печи.

Что такое природный газ?

Природный газ состоит в основном из метана (обычно> 85%), а остальное составляет различные количества этана, пропана, бутана и некоторых инертных компонентов (азота, двуокиси углерода и гелия). Средняя валовая теплотворная способность составляет 1020 БТЕ / куб. Фут.

Выбросы при сжигании природного газа

Выбросы при сжигании природного газа могут включать оксиды азота (NOx), оксид углерода (CO), диоксид углерода (C02), метан (Ch5), закись азота (N2O), летучие органические соединения (VOC) и следовые количества диоксида серы ( SO2) и твердых частиц (PM).

NOx

Основным механизмом образования NOx при сжигании природного газа является термический NOx, который сильно отличается от сжигания угля в современном котле, где NOx в основном являются топливными NOx. Термический NOx происходит в результате термической диссоциации и последующей реакции молекул азота (N2) и кислорода (O2) в воздухе для горения, который составляет примерно 78% N2 и 20,9% O2.

Большая часть NOx образуется в высокотемпературной зоне горелки, на которую влияют 3 фактора:

• Избыточный воздух (избыток кислорода).
• Пиковые температуры пламени и печи.
• Время пиковой температурной выдержки.

Окись углерода (CO)

Неоптимальная эффективность сгорания вызывает высокие уровни CO. Неоптимальная настройка котла, недостаточное количество воздуха для горения, плохое распределение воздушного потока, плохое перемешивание в зоне горелки или механические проблемы горелки – вот несколько факторов, которые вызывают высокие выбросы CO.

Летучие органические соединения (ЛОС)

Неоптимальная эффективность сгорания также приведет к увеличению выбросов ЛОС.Выбросы ЛОС сводятся к минимуму при правильном сгорании, которое способствует хорошему перемешиванию в горелках. Более энергичное и турбулентное перемешивание, которое способствует более высокой температуре пламени и более длительному времени пребывания при высокой температуре, уменьшит количество летучих органических соединений, но должно быть тщательно сбалансировано с выбросами NOx. Незначительные количества ЛОС, содержащихся в неочищенном топливе, таком как бензол и формальдегид, действительно вносят вклад в выбросы ЛОС при плохом или неполном сгорании в печи.

Твердые частицы

Поскольку природный газ является газообразным топливом, выбросы твердых частиц (ТЧ) низкие.ТЧ из природного газа очень мелкие, обычно менее (1) одного микрометра. Твердые частицы при сжигании природного газа обычно представляют собой углеводороды с более высокой молекулярной массой, которые не полностью сгорают. Принимая во внимание это, увеличение выбросов ТЧ является результатом плохого сгорания, вызванного плохим смешиванием, чрезмерным проникновением воздуха из настроек котла, механическими проблемами горелки и / или несбалансированным воздухом для горения в горелки.

Оксиды серы

Природный газ содержит очень мало серы и, как следствие, производит очень низкие выбросы SO2.Наиболее распространенной добавкой для придания запаха природному газу является меркаптан (Ch4SH: метантиол).

ЧТО ОЖИДАТЬ ПРИ ПОЖАЛУ ПРИРОДНОГО ГАЗА В УГОЛЬНОМ КОТЕЛЕ

⇧ Температура газа на выходе из печи (FEGT) может повыситься

Коэффициент излучения пламени при сжигании природного газа ниже, чем у угля. Это означает, что поглощение воды стенкой печи обычно ниже при сжигании природного газа. Количество тепла, поглощаемого водными стенками, регулирует FEGT. Когда меньшее количество тепла от горения поглощается водяными стенками печи, результатом является более высокий FEGT, поступающий в конвекционный проход (также известный как обратный проход).

⇩ Меньший КПД котла

В зависимости от ряда факторов, включая свойства угля, КПД котла при сжигании угля обычно составляет от 87% до 89%. КПД котла обычно снижается до 84-85%, когда угольный котел переводят на природный газ. Самое большое изменение связано с сжиганием водорода. Обычно это 4% тепловых потерь при сжигании угля и около 11% тепловых потерь при сжигании природного газа. При сжигании природного газа другие потери, такие как потери сухого газа, влажность топлива и несгоревший углерод, ниже по сравнению с сжиганием угля, примерно на 1% для каждой из этих потерь.

⇔ Расход воздуха и дымовых газов немного ниже или примерно такой же

Котлы, работающие на природном газе, работают с меньшим избытком воздуха (O2) и другими требованиями к расходу воздуха для стехиометрического горения. Угольные котлы обычно работают с 3–3,5% O2 (около 20% избытка воздуха). В то время как котлы, работающие на природном газе, обычно работают при 1-1,5% O2 (около 7% избытка воздуха).

? Температура пара и отходящего газа

При переходе с угля на природный газ это повлияет на характеристики теплопередачи котла.Характеристики этих ударов сильно зависят от конструкции и конфигурации агрегата и зависят от конкретного агрегата. Уголь содержит золу, а природный газ – нет. При сжигании угля на поверхностях нагрева образуются зола, а также нагар или шлак. Эти отложения не образуются при сжигании природного газа, и теплопередача в конвекционном проходе может увеличиваться на 10–20% в зависимости от ряда факторов.

Изучение рабочих характеристик котла (Журнальная статья)

Ганапати, В. Ознакомьтесь с рабочими характеристиками котла . США: Н. П., 1994. Интернет.

Ганапати, В. Ознакомьтесь с рабочими характеристиками котла . Соединенные Штаты.

Ганапати, В. Мон. «Понять рабочие характеристики котла».Соединенные Штаты.

@article {osti_7076402,
title = {Ознакомьтесь с рабочими характеристиками котла},
author = {Ganapathy, V},
abstractNote = {Понимание основных различий в рабочих характеристиках парогенераторов необходимо для более эффективного их использования и интеграции в паровые системы завода. В технологических и когенерационных установках широко используются блочные парогенераторы, работающие на газе или мазуте, и парогенераторы с выхлопными газами и рекуперацией тепла для удовлетворения потребностей в паре.Наиболее важными отличиями являются характеристики КПД в зависимости от нагрузки, профили температуры газа / пара и поведение при частичной нагрузке. Кроме того, пропаривание в экономайзере является проблемой при низких расходах пара для HRSG, но не для блочных котлов. В документе описываются сборные котлы, влияние выбросов на конструкцию сборных котлов, топку с полностью водяным охлаждением, конструкцию пароперегревателя, эксплуатационные характеристики сборного котла, парогенераторы-утилизаторы, а также основные различия между котлами-утилизаторами и сборными котлами.},
doi = {},
url = {https://www.osti.gov/biblio/7076402}, journal = {Обработка углеводородов; (США)},
issn = {0018-8190},
число =,
объем = 73: 8,
place = {United States},
год = {1994},
месяц = ​​{8}
}

Что это? Типы и характеристики

Введение

Здесь собрана вся информация в Интернете о котлах высокого давления.

Вы узнаете:

• Что такое котел высокого давления?
• Типы котлов высокого давления
• Характеристики котла высокого давления
• Источники тепла для котлов высокого давления
• И многое другое…

Котел высокого давления от Unilux

Глава первая – Что такое котел высокого давления?

Котел высокого давления – это кожухотрубный теплообменник, в котором кипяченая вода используется для создания пара или горячей воды под высоким давлением.Используя заполненные водой трубы в металлическом резервуаре или корпусе, они создают энергию, превращая воду в пар с помощью тепловой энергии, которая используется для питания оборудования.

Давление и пар в котле высокого давления производятся путем сжигания топлива, такого как уголь, природный газ или нефть. Нагретые газы от горящего топлива циркулируют за счет естественной конвекции или нагнетаются насосом. Принудительная циркуляция производится центробежным насосом для увеличения скорости испарения до 210 КС на квадратный сантиметр.Естественная циркуляция гораздо более ограничена и имеет меньшую силу на квадратный сантиметр.

Две формы котла – водотрубный и дымовой. Водотрубный котел создает пар, нагревая воду, циркулирующую по трубам, которые подвергаются воздействию тепла, как показано на изображении ниже.

В жаротрубном котле горячий газ проталкивается через трубы, погруженные в воду, которые нагревают воду для образования пара, как показано на изображении ниже.

Глава вторая – Типы котлов высокого давления

Большинство котлов работают по тому же принципу: нагретая вода производит пар. Различия между различными типами заключаются в их геометрической ориентации, внешнем или внутреннем возгорании, давлении, циркуляции воды, количестве труб и циркуляции газов.

Геометрическая ориентация котла может быть горизонтальной, вертикальной или наклонной с огнем снаружи или внутри, в зависимости от конструкции котла.Деление мегапаскального давления (МПа) определяет, будет ли котел низким и высоким давлением. Котлы, которые производят давление выше 80 МПа, считаются высоконапорными. Котлы низкого давления имеют МПа ниже 80 МПа.

Циркуляция воды может быть принудительной или естественной. Если вода перекачивается, она принудительная. Если естественно, то конвекцией. Циркуляция газа определяется типом трубки, которая может быть пожарной или трубчатой. В жаровой трубе тепло проходит через трубы в воде.В водяных трубках вода движется по трубкам.

Трубки для котла могут быть как одиночными, так и множественными. Традиционный котел Корнуолла является примером однотрубного котла, поскольку он имеет только одну дымовую трубу. Существует длинный список котлов с несколькими трубками, что соответствует современной конструкции котла.

Типы котлов высокого давления

La Mont Boiler:

Котел Lamont – водотрубный котел с принудительной конвекцией, в котором для циркуляции воды используется насос.Он имеет экономайзер для экономии энергии и повышения эффективности, барабан котла, пароперегреватель, испаритель и подогреватель воздуха. Камера сгорания для котла La Mont – вертикальная. Вода через экономайзер и подогреватель закачивается в корпус котла.

Корпус котла служит сепаратором пара. Насос проталкивает воду к коллектору распределителя, который имеет форсунки для подачи питательной воды в трубы испарителя, расположенные в стенках котла, для увеличения нагрева поверхности.

Вода и пар поступают в корпус котла, где пар отделяется и передается в пароперегреватель и далее в турбину. Перегреватель увеличивает температуру насыщенного пара, чтобы капли воды не попадали в турбину.

Котел Benson:

Котел Benson имеет некоторые из характеристик котла La Mont без пароотделителя и работает при критическом давлении.Это водотрубный котел с принудительной циркуляцией, в котором подаваемая вода сжимается до сверхкритического давления, чтобы предотвратить образование пузырьков в водяной трубке. Подача сжатой воды увеличивает плотность воды, так что ее плотность и плотность пара становятся одинаковыми, что снижает скрытую теплоту воды до нуля, облегчая преобразование в пар.

Функции подогревателя воздуха, экономайзера, перегревателя, испарителя и камеры сгорания одинаковы.В отличие от котла La Mont, камера сгорания может быть установлена ​​вертикально или горизонтально.

Котел Loeffler:

Котел Loeffler был разработан для решения проблемы, связанной с котлом La Mont, которая заключалась в накоплении соли и отложений на поверхности водяной трубы и снижении теплопередачи. Как и в бойлере Benson, вода циркулирует в водяной трубе под высоким давлением.

Котел Loeffler оснащен радиационным и конвективным пароперегревателями, которые работают вместе для распределения пара по турбине.Радиационный пароперегреватель нагревает насыщенный пар, используя лучистую энергию, производимую горящим топливом, и является местом передачи тепла. Затем пар проходит через конвективный пароперегреватель, который нагревается дымовыми газами, который дополнительно нагревает пар перед его прохождением к турбине.

Котел Velox:

Котел Velox – водотрубный котел с принудительной циркуляцией, который использует высокую скорость для быстрого производства пара.Принцип работы котла Velox основан на скорости газа, который движется быстрее скорости звука и увеличивает скорость передачи тепла.

Котел Velox имеет газотурбинный компрессор, который направляет сжатый воздух в камеру сгорания, где выделяется больше тепла. Повышенная скорость тепловыделения увеличивает скорость дымовых газов до скорости звука. Дымовые газы проходят из дымовых труб в нижней части камеры сгорания и окружают трубы, заполненные водой.

Вода нагнетается из экономайзера в циркуляционный насос с высокой скоростью, что приводит к очень быстрой передаче тепла от газов к воде. Вода и пар поступают в водоотделитель и пароперегреватель. Как и в котле Loeffler, дымовые газы используются для нагрева пароперегревателя.

Корнуолл Бойлер:

Котел Корнуолл – простейшая форма бойлера. Это жаротрубный котел, который имеет длинную горизонтальную трубу с единственным дымоходом, который сдерживает огонь.Цилиндрическая оболочка корнуоллского котла имеет диаметр от одного до двух метров и длину от четырех до семи метров.

Топливо для варки Корнуолла загружается в решетку через дверь, где оно сгорает, образуя горячие газы, которые попадают в дымовую трубу, окруженную водой, где вода нагревается для образования пара.

Котел Бэбкока и Уилкокса:

Котел Бэбкока и Уилкокса представляет собой водотрубный горизонтальный котел с естественной циркуляцией тяги и несколькими трубками.Вода поступает в трубы по нижнему коллектору, нагревается горячими дымовыми газами и движется зигзагообразно под действием перегородок. Пар из трубок поступает в приемный коллектор, где собирается в барабане котла. Насос, препятствующий всасыванию, фильтрует пар для удаления любых капель воды, так что в пароперегреватель направляется только пар, который увеличивает температуру пара. Пар из пароперегревателя собирается или направляется в турбину.

Глава третья – Характеристики котлов высокого давления

Котлы высокого давления обладают характеристиками и особенностями, которые делают их лучшим выбором для выработки энергии и мощности.Основными факторами, которые отличает котлы высокого давления от других методов производства энергии, являются топливо, выбросы и эффективность. Каждый из них влияет на производительность и стоимость оборудования. Приведенная ниже информация содержит некоторые важные характеристики котла высокого давления.

Характеристики котла высокого давления

Мощность пара:

Вода расширяется в 1600 раз с образованием пара, который может переносить большое количество тепла.Это делает воду экономичным и идеальным сырьем для производства тепла и электроэнергии. Бойлеры высокого давления нагревают воду для создания пара под давлением более 15 фунтов на квадратный дюйм и давлением воды более 160 фунтов на квадратный дюйм.

Эффективность сгорания:

Эффективность сгорания – это то, насколько хорошо топливо используется при сгорании, что отличается от потерь в дымовой трубе, тепла, уносимого дымовыми газами и влаги. Котлы высокого давления очень эффективны и работают с избытком воздуха от 15 до 20%.Все топливо преобразуется в тепловую энергию.

Тепловой КПД:

Термический КПД – это способность теплообменников передавать тепло от процесса нагрева воде или пару без учета потерь на излучение и конвекцию. В большинстве случаев котлы высокого давления имеют тепловой КПД 95%.

Эффективность преобразования топлива в пар:

Эффективность преобразования топлива в пар измеряется в соответствии с Кодексом испытаний мощности ASME.Это отношение выходного BTU к входному BTU. Вход – это количество топлива, которое используется для питания котла, а выход – это произведенный пар. Чем выше это соотношение, тем эффективнее котел. В большинстве случаев КПД котлов высокого давления составляет 85%.

Температура стека и потери:

Температура дымовой трубы – это температура, которая теряется при сгорании газа в котле.

Эффективный котел использует как можно больше тепла от сгорания.Низкая температура потерь в дымовой трубе означает эффективную теплопередачу и меньшие тепловые потери. Чтобы избежать потерь в дымовой трубе, котлы высокого давления контролируют количество воздуха, чтобы избежать избытка воздуха, который может вызвать потери в дымовой трубе. Количество необходимого воздуха зависит от типа топлива.

Избыточный воздух:

Горелкам

для правильного горения обычно требуется от 15 до 20% избыточного воздуха. Сведение количества избыточного воздуха к минимуму приводит к эффективной работе котла высокого давления.Свидетельством избытка воздуха является повышение температуры дымовых газов. Экономайзер, установленный в дымоходе, может рекуперировать часть потерянного тепла.

Радиационные и конвективные потери:

Количество радиационных и конвекционных потерь зависит от типа, размера и давления котла. Потери на излучение и конвекцию возникают из-за того, что котел намного горячее окружающей среды. Хотя полностью исключить потери на излучение и конвекцию невозможно, их можно контролировать, изолировав трубопровод и корпус котла.

Американская ассоциация производителей котлов (ABMA) разработала стандартную диаграмму радиационных потерь, которую можно использовать для измерения радиационных потерь. Количество радиационных и конвекционных потерь пропорционально площади котла.

Поверхность нагрева:

Чем больше у котла поверхности нагрева на одну лошадиную силу, тем он эффективнее. Нормальная конструкция котла 5 на 7.5 фунтов пара / час пара на квадратный фут поверхности нагрева. Это зависит от моделей с дымогарными и водяными трубами.

Проходы дымовых газов:

Количество проходов дымовых газов перед выходом из котла – хороший метод проверки котлов. По мере того, как газ движется вокруг котла, он охлаждается, что меняет его объем. Чем больше проходов он делает, тем выше КПД котла и увеличивается скорость газов.

Горелка:

Производительность котла во многом зависит от горелки, контроллера и котла, работающих как единая система. Во многом эффективность кипячения зависит от горелки, которая оптимально использует подачу воздуха и удаляет лишний воздух. Эффективность горелки имеет решающее значение для стоимости котла. Горелки имеют определенные уровни воздуха для обеспечения надлежащего горения.

Глава четвертая – Источники тепла для котлов высокого давления

Для питания котлов используется большое количество разнообразных видов топлива.Хотя уголь, газ, древесина и нефть были исходными видами топлива для котлов, проблемы с выбросами, экологические проблемы и безопасность заставили производителей расширить свои поиски альтернативных видов топлива. Ниже приводится описание некоторых видов топлива, используемых в современных котлах.

Виды источников тепла для котлов высокого давления

Уголь

Уголь является источником топлива для котлов более ста лет. Во многих современных котлах его измельчают в порошок.Антрацитовый уголь является самым горячим углем и считается экологически чистым, поскольку он выделяет больше тепла и меньше дыма.

Биомасса

Биомасса, органическое топливо, набирает популярность, потому что она экологически чистая и производит низкие выбросы. Существует несколько форм топлива из биомассы, некоторые из них описаны ниже. Для облегчения обработки, подачи, сжигания, затрат на транспортировку и хранения биомассу уплотняют в гранулы или брикеты.

Рисовая шелуха

Рисовая шелуха стала топливом из биомассы, потому что она легко доступна и производится в больших количествах в результате производства риса. Использование рисовой шелухи снимает проблему ее утилизации. Еще одно преимущество использования рисовой шелухи – это получаемая зола с высоким содержанием кремнезема. Рисовая шелуха – это беспроблемное топливо, которое не вызывает коррозии, загрязнения или спекания.

Стружка

Древесная щепа производится путем пропускания древесины через измельчитель древесины, который преобразует ее в нужный размер для использования в качестве топлива.Котлы, работающие на древесной щепе, называются многотопливными котлами, поскольку они могут работать на пеллетах, изготовленных из различных отходов растениеводства. Котлы на древесной щепе имеют механизм подачи для непрерывного питания котла.

Газ

Газовые котлы могут работать на пропане или природном газе. Газ воспламеняется в камере сгорания и нагревает теплообменник. Котлы газового типа являются наиболее распространенной формой котлов, и их установка и эксплуатация недороги.

Масло

Жидкотопливные котлы имеют тот же принцип действия, что и газовые котлы. Топливо воспламеняется в камере сгорания и нагревает теплообменник, который нагревает воду. Жидкотопливные котлы не являются экологически чистыми, поскольку при сжигании масла образуется CO2. Хотя с масляными котлами есть проблемы, они могут быть более эффективными, в зависимости от модели и конструкции. Они также обходятся дороже в эксплуатации из-за меняющихся цен на сырую нефть.

Масляный котел (с iqsdirectory.com)

Электрический

В электрических котлах используются электрические нагревательные элементы для непосредственного нагрева воды. Они более чистые, но неэффективны и намного дороже, чем котлы других типов. Они просты в эксплуатации и являются хорошим выбором там, где существуют строгие стандарты выбросов.

Электрический котел (с сайта iqsdirectory.com)

Глава пятая – Конструкция котла высокого давления

Конструкция котла требует понимания предназначения котла – выработки пара из воды.Хотя есть несколько целей для производства пара, основная цель промышленного котла высокого давления – генерировать и производить энергию и мощность для привода оборудования и механизмов.

Каждый тип котла имеет различную конструкцию и геометрическую ориентацию. Несмотря на различия, у большинства котлов есть общие элементы – горелка, камера сгорания и теплообменник.

Для эффективного производства энергии котлом необходимы аксессуары и крепления.Аксессуары включают экономайзеры, пароперегреватели, питающие насосы, контроллеры и воздухоподогреватели. Крепления включают обратные клапаны подачи, паровые запорные клапаны, плавкие пробки, продувочные краны, критические предохранительные клапаны и индикаторы уровня воды.

Основные элементы котла

Горелка:

Горелка является источником тепла для котла. Для его сжигания требуется топливо, и он активируется термостатом, который сообщает ему о выделении тепла.Когда жидкое топливо закачивается в котел, оно превращается в пар с помощью форсунки и воспламеняется. Твердое топливо, такое как древесина, уголь и биомасса, подается в решетку камеры сгорания перед воспламенением.

Камера сгорания:

Топливо сжигается в камере сгорания, которую иногда называют топкой. Он сделан из чугуна или стали и способен выдерживать температуры до тысяч градусов по Фаренгейту.Камеры сгорания герметичны, чтобы удерживать тепло между зажиганиями, чтобы повысить эффективность. Тепло от камеры сгорания передается теплообменнику.

Решетка:

Колосниковая решетка представляет собой платформу, расположенную внутри камеры сгорания, где для сжигания размещаются твердые виды топлива, такие как древесина и уголь. Она очень похожа на решетку любой формы с решетками, расположенными на достаточном расстоянии, чтобы поток воздуха мог подавать горящее топливо.

Теплообменник:

Назначение теплообменника – передача тепла без прямого контакта с водой.В котле тепло передается от нагретых газов из камеры сгорания по трубопроводу, как показано на изображении ниже. Это центральная часть котла для производства пара.

Паровой барабан:

Паровой барабан действует как сепаратор пароводяной смеси. Пар выходит из парового барабана вверху и направляется в пароперегреватель, а вода удаляется внизу. Разделение проходит в два этапа – первичный и вторичный.Первичная ступень удаляет большую часть пара из воды. Вторичная ступень – это скруббер-сепаратор для улавливания последних капель.

Принадлежности для котла

Комплектующие котла не устанавливаются на котел, но необходимы для его эффективной работы.

Экономайзер:

В экономайзере вода поступает в котел, а температура дымовых газов повышается.Экономайзеры – это устройства для повышения энергоэффективности, которые снижают затраты за счет экономии топлива и повышения эффективности системы.

Установка экономайзера от Nationwide Boiler Inc.

Перегреватель:

Пар, производимый в котле, представляет собой влажный или насыщенный водяной пар. В нем есть вредные капли воды. Назначение пароперегревателя – удаление или испарение капель воды путем дальнейшего нагрева пара.

Перегретый котел от Nationwide Boiler Inc.

Питающий насос:

Питательные насосы котла питают котел питательной водой, равной количеству производимого пара. В современных котлах питательные насосы центробежные.

Контроллер котла:

Контроллеры котла контролируют работу котла и проверяют наличие отклонений или неисправностей. Аквастат контроллера контролирует температуру воды, чтобы котел не загорался слишком часто.Контроллеры контролируют уровень воды и скорость подачи, чтобы предотвратить низкий уровень воды, который может вызвать перегрев котла и слишком частое возгорание.

Подогреватель воздуха:

Подогреватель воздуха (APH) нагревает воздух с помощью регенерированных дымовых газов. Нагретый воздух поступает в котел и увеличивает его тепловой КПД. Рециркулирующий дымовой газ охлаждается. после нагрева воздуха и до его попадания в газовую трубу. Подогреватели воздуха бывают рекуперативными или регенеративными.

Опоры котла

Крепления котла необходимы для эффективной работы и безопасности котла. Как следует из их названия, они монтируются на котел.

Индикатор уровня воды:

Индикатор уровня воды показывает уровень воды в бойлере и является предохранительным устройством. Большинство котлов имеют два индикатора уровня воды. Индикатор уровня воды имеет три крана и стеклянную трубку.Первый кран соединяет стеклянную трубку с паром, а второй кран соединяет стеклянную трубку с водой. Третий член указывает, свободны ли первый и второй петухи.

Манометр:

Манометр показывает давление внутри котла.

Все котлы должны иметь манометр, который может быть установлен спереди или сбоку. Манометр Бурдона обычно используется в котлах высокого давления.

Клапан предохранительный:

Предохранительный клапан защищает котел от чрезмерно высокого давления внутри барабана. Это позволяет продувать, когда рабочее давление становится слишком высоким. В качестве дополнительной меры предосторожности, когда пар выпускается, он издает громкий дискомфортный звук, чтобы предупредить находящихся поблизости людей. Разновидности предохранительных клапанов: рычажные, собственный вес, высокий уровень пара и низкий уровень воды и подпружиненный, как показано на изображении ниже.

Запорный клапан:

Запорный клапан регулирует поток пара и может полностью его остановить.Он управляет подачей пара для использования и может управляться вручную или быть частью системы управления.

Плавкая вставка:

Плавкая вилка используется в дымоходном котле для защиты от перегрева. Во время нормальной работы плавкая вилка покрыта водой, чтобы она оставалась стабильной. Когда уровень воды падает, пробка открывается, и ее плавкий металл плавится, позволяя воде проникать и тушить огонь в котле, чтобы защитить пожарные трубы.

Надувной кран:

Выпускной кран используется для удаления нежелательных отложений на дне котла или слива воды. Когда кран открыт, осажденный материал уходит под давлением.

Обратный клапан подачи:

Обратный клапан подачи контролирует подачу воды, когда она поступает в котел, и предотвращает утечку воды, если насос выходит из строя или имеет низкое давление.Он также известен как обратный клапан и размещается чуть ниже уровня воды в бойлере.

Глава шестая – Безопасность котла высокого давления

Хотя котлы высокого давления необходимы для производства энергии и обеспечивают отличную мощность, они являются потенциально опасным оборудованием и требуют тщательного наблюдения. Независимо от многих функций безопасности котла высокого давления, если давление не поддерживается, энергия пара приведет к взрыву котла и выбросу металла и перегретого пара.

Опасности котла

Существуют определенные условия, которые могут привести к опасным отказам котла.

Растапливать:

Плавится, когда плавится металл котла. Обычно это результат недостатка воды. Это не приведет к взрыву, но может серьезно повредить котел. Хотя немедленного взрыва может не быть, но если ситуация останется нерешенной, взрыв произойдет.

Тепловой удар:

Термический шок – это воздействие холодной воды на перегретую поверхность. Холодная вода резко расширяется и превращается в пар, который вызывает взрыв.

Сгорание:

Взрывы возгорания являются результатом горючего газа и могут произойти внутри или снаружи котла.

Давление пара:

Назначение котла – создание давления пара, за которым необходимо внимательно следить.Все котлы должны иметь меры безопасности, чтобы этого не произошло.

Меры безопасности

Журнал котлов:

Журнал котла – это запись о работе котла, который регулярно обновляется. Он включает информацию о проверках безопасности и любых неисправностях.

Проверки уровня воды:

Это наиболее важная часть обслуживания котла, поскольку низкий или высокий уровень воды может привести к серьезным проблемам.Есть два метода проверки уровня воды. Первый – это мерное стекло, оно самое простое. Второй метод – проверка кранов при неработающем манометре.

Во время продувки вода в измерительном стекле должна быстро наполняться, когда продувочный клапан закрыт. Если это происходит медленно, возможно, возникла засорение потока воды.

Предохранительный клапан:

Пропускная способность предохранительного клапана измеряется в фунтах в час, с которой он может работать.Его производительность должна быть такой же или больше, чем производительность котла в фунтах в час. Предохранительные клапаны проверяются путем активации пробного рычага. Когда пробный рычаг отпущен, диск предохранительного клапана должен переместиться в закрытое положение.

Горелочная система:

Современные котлы имеют защиту от пламени как часть их систем управления. Он предназначен для контроля горелки и отключения топлива, если топливо не подается. Сканер пламени измеряет мерцание пламени и его интенсивность.Он сканирует видимый, инфракрасный и ультрафиолетовый свет, чтобы определить силу горящего топлива.

Очистка воды:

Одна из проблем работы с водой – ржавчина и коррозия. В котлах коррозия ослабляет металл и вызывает точечную коррозию труб, трубопроводов и различных компонентов. Обработка воды обеспечивает эффективность котла и продлевает срок его службы.

Переходящие остатки:

Перенос – это когда капли воды попадают в паропровод, что вызвано высоким уровнем воды, примесями в воде или высоким поверхностным натяжением в воде.

Обработка продувки:

При продувке котел должен иметь небольшую нагрузку и находиться на нормальном рабочем уровне воды. Открытие клапана должно происходить медленно и осторожно, чтобы избежать травм.

Обработка паровых клапанов:

При открытии парового клапана необходимо надевать защитные очки или щитки, а также перчатки. Клапан следует открывать очень медленно, чтобы выровнять давление и нагреть оборудование, расположенное ниже по потоку.Ловушки также следует осушить.

Проверок насосов:

Насосы обычно не требуют обслуживания. Температуру подшипников следует регулярно проверять. Также их следует проверить на предмет вибрации. Регулярное обслуживание должно включать смазку подшипников насоса и проверку упругих муфт и уплотнений насоса.

Датчик температуры котла от Nationwide Boiler Inc.

Конденсатоотводчик:

Конденсатоотводчик может вызвать работу насоса питательной воды, когда питательная вода становится слишком горячей и превращается в пар.Насос питательной воды может перекачивать воду, но не пар. Чтобы устранить проблему, насос нужно охладить.

Перечисленные выше меры – это некоторые из действий, которые необходимо предпринять при работе с котлом высокого давления. У каждой организации и производителя есть свои стандарты безопасности, которые следует строго соблюдать.

Управление по охране труда и здоровья (OSHA) и Национальная ассоциация противопожарной защиты (NFPA) имеют строгие инструкции и правила по безопасности котлов высокого давления.

Глава седьмая – Правила для котлов высокого давления

В группы по надзору за стандартами и правилами котлов входят OSHA, NFPA и Американское общество инженеров-механиков (ASME). OSHA и NFPA разработали протоколы и правила техники безопасности, касающиеся надлежащего обращения с котлами высокого давления в конкретных ситуациях.

Правила OSHA

Правила

OSHA по котлам разработаны для предотвращения серьезных травм.Установленные стандарты разработаны с учетом конкретных условий для отдельных отраслей.

Стандарт OSHA 1926:

1926.29 (а)

Устройства, работающие под давлением, необходимо проверять на безопасность установки, регулярно проверять и тестировать.

1926.29 б)

Котлы

соответствуют требованиям, если они имеют действующий сертификат, выданный квалифицированным инспектором.

1926.29 (в)

Особые требования к различным типам устройств и оборудования, работающим под давлением, которые изложены в подразделах F и O.

NFPA 85: Кодекс опасностей для котлов и систем сгорания, издание 2019 г.

NFPA 85 определяет эксплуатационную безопасность и превентивные меры для неконтролируемых пожаров, взрывов и взрывов как часть Раздела 1.1. Он устанавливает требования к проектированию, установке, эксплуатации, обучению и техническому обслуживанию котлов и устройств, работающих под давлением.

ASME Котлы и сосуды высокого давления, код № 138:

Кодекс ASME по котлам является национальным стандартом общественной безопасности, надежности продукции и промышленной эффективности, который позволил активизировать исследовательские работы в промышленных группах, а также обеспечил стабильность договорных отношений и сертификации. Он стал международным стандартом для программ аккредитации.

Заключение

• Котлы представляют собой кожухотрубные теплообменники, в которых кипяченая вода используется для создания пара или горячей воды под высоким давлением.
• Котлы высокого давления обладают характеристиками, которые делают их лучшим выбором для выработки энергии и мощности.
• Различия между различными типами котлов заключаются в их геометрической ориентации, внешнем или внутреннем возгорании, давлении, циркуляции воды, количестве труб и циркуляции газов.
• Конструкция котла требует понимания предназначения котла – выработки пара из воды.
• Группы по надзору за стандартами и правилами котлов включают OSHA, NFPA и Американское общество инженеров-механиков (ASME).

Тепловой газовый котел | NaturalGasEfficiency.org

Оборудование для обогрева помещений

Обзор

Около 75 лет назад паровой котел считался системой отопления премиум-класса, и только в самых дорогих домах они были. Около 50 лет назад первоклассной системой был водонагреватель или водогрейный котел.Около 10 лет назад котел практически исчез из жилого сектора. Сегодня они по-прежнему считаются системой премиум-класса, и новый дизайн компактных высокоэффективных котлов возрождается на рынке.

Котлы

намного дороже в приобретении и установке, чем приточно-вытяжные системы. В них нет воздуховодов или вентилятора, поэтому установка центрального охлаждения также обходится дороже. До недавнего времени котлы были не так эффективны, как топки с наддувом. Все эти факторы препятствовали проникновению котлов на рынок.

С напольным лучистым отоплением и системами снеготаяния бытовые котлы заняли небольшое нишевое «возвращение». Также для старых домов, в которых всегда была котельная, новый высокоэффективный заменяющий котел может стать хорошей инвестицией.

Котельные системы – пар низкого давления или горячая вода.

Котельные системы легче зонировать и контролировать, чем системы с принудительной подачей воздуха. «Котельные» согласны с тем, что котельные системы обеспечивают более комфортную атмосферу для обогрева, чем системы с принудительной подачей воздуха, и они намного тише.Бойлеры, как правило, пользуются наибольшей популярностью в самых холодных регионах страны из-за их способности обеспечивать устойчивый / равномерный и интенсивный обогрев в условиях экстремальной температуры наружного воздуха.

Однако котлы не более эффективны, чем топки с принудительной подачей воздуха, только потому, что они могут быть «более удобными». Котел с КПД 90% имеет тот же КПД, что и топка с наддувом на 90%, то есть при выработке тепловых единиц из топлива в источнике. Существуют и другие варианты, которые могут повлиять на общую эффективность систем – например, негерметичная рабочая система воздуховодов, проходящая через чердак, значительно снизит эффективность системы.При протечке труб котла это сразу же замечается и устраняется; но когда воздуховод протекает, люди склонны думать, что это «нормально».

Бытовые котлы обычно рассчитываются в БТЕ в час. Коммерческие и промышленные котлы рассчитаны на мощность в лошадиных силах. Мощность одного котла равна примерно 42 000 БТЕ ВХОДНОЙ энергии.

Операция

Традиционно котлы были большими и изготовлялись из тяжелых компонентов. Многие котлы сегодня по-прежнему изготавливаются с чугунными теплообменниками, но их размеры были уменьшены по мере улучшения материалов и технологий литья.Котлы также изготавливаются из медных труб или ребер, нержавеющей стали и множества других экзотических материалов, которые легкие, устойчивы к тепловым ударам и коррозии.

Водогрейные котлы имеют аквастат, управляющий горелкой. Аквастат определяет температуру воды и включает и выключает горелку для поддержания заданного значения температуры воды. Домашний термостат управляет циркуляционным насосом, который подает горячую воду к радиаторам. В многозонной системе есть либо несколько циркуляционных насосов, либо клапаны, которые управляются несколькими термостатами.

У старых котлов не было вентиляционных заслонок, поэтому в 80-е годы это было распространенной мерой повышения энергоэффективности. Если котел находится в хорошем рабочем состоянии и у него нет заслонки вентиляции, его следует установить. Если котел подходит к концу своего «срока службы», не беспокойтесь. При покупке нового котла он будет поставляться с вентиляционной заслонкой, поскольку она обычно требуется для удовлетворения федеральных требований к эффективности нового оборудования, продаваемого в США и Канаде. Или он может иметь усовершенствованную систему сгорания и не требовать вентиляционной заслонки.Типичный срок окупаемости модернизации вентиляционной заслонки составляет 3-5 лет.
Паровые котлы управляются давлением пара. Манометр включает и выключает горелку для поддержания заданного давления. Комнатные термостаты открывают и закрывают клапаны (показаны на рисунке справа) на паровых радиаторах для регулирования температуры в помещении. Чем больше открыты клапаны на радиаторах, тем сильнее должна гореть горелка, чтобы поддерживать давление пара. При отводе тепла пар образует конденсат (воду). Конденсат возвращается в котел, где снова нагревается до пара.Конденсатоотводчик используется для удержания пара в радиаторе и позволяет конденсату стекать и возвращаться в котел. Паровые клапаны расположены вверху / на входе в радиатор, а конденсатоотводчики – внизу / на выходе из радиатора (в двухтрубных системах).

Распределительные системы

Горячая вода

В водяных системах используются насосы для циркуляции воды к нагревателям плинтуса с медными или алюминиевыми оребрениями. Температура воды определяет мощность и скорость поступления тепла от обогревателей плинтуса.В правильно спроектированных системах температура воды должна быть от 140 до 180F. Коммерческие котлы и некоторые новые жилые блоки имеют регулятор, который изменяет температуру воды (так называемый сброс котла) в зависимости от температуры наружного воздуха. Чем ниже температура воды, тем эффективнее котел и тем мягче отопление. Температуру воды можно регулировать вручную в течение отопительного сезона, но обычно это не рекомендуется обычному домовладельцу. Однако это повысило бы эффективность.

В зависимости от конструкции системы, в ней может быть одна труба, проходящая по всему периметру дома, или несколько зон, образующих петли от котла к разным частям дома. Радиаторы плинтуса имеют жалюзи, регулирующие подачу воздуха, чтобы свести к минимуму количество тепла, которое может выходить для небольшого дополнительного контроля температуры.
Системы с несколькими зонами имеют отдельные трубопроводы и термостат для каждой зоны. Каждая зона может использовать один насос или несколько насосов. Температура зоны регулируется включением и выключением насоса или открытием и закрытием термостатического клапана, если используется общий насос.Температура котловой воды остается постоянной в соответствии с аквастатом. Чем больше тепла используется зоной, тем холоднее вода возвращается в бойлер. Это одна из причин, почему комнаты в конце цикла могут быть холоднее, чем комнаты в начале цикла. Хорошо спроектированная система будет иметь немного больше радиаторов для комнат в конце контура, чтобы компенсировать более низкую температуру воды.

Для получения дополнительной информации о системах распределения см. Radiant Hydronic Heat

Паровые системы

За последние 150 лет использовалось множество систем распределения пара; в основном они описываются количеством отдельных параллельных трубопроводов в системе.В жилых системах используются 1- или 2-трубные системы. В коммерческих системах может быть до 4 каналов.

В однотрубной системе пар и конденсат перемещаются к радиаторам и от них по одной и той же трубе. Труба устанавливается под углом к ​​котлу. Пар течет под давлением вверх по внутренней части трубы, а конденсат (вода) течет под действием силы тяжести по дну внутри трубы. Это очень старые системы, в которых используются чугунные трубы диаметром не менее 2 дюймов.

В двухтрубной системе пар проходит по одной трубе, а конденсат – по другой.Пар течет под давлением, а конденсат может поступать самотеком или насосом.

Температура радиатора регулируется термостатическим клапаном (или ручным клапаном в очень старых системах), который пропускает пар в радиатор; конденсатоотводчик удерживает пар в радиаторе и выводит наружу только конденсат (см. выше).

Преобразование пара в воду

Некоторые системы были успешно переведены с пара на горячую воду. Это может быть для исторического дома, который хотел сохранить оригинальные паровые радиаторы, но не хотел содержать паровой котел и элементы управления.Однако это не всегда срабатывает. Температура воды намного ниже, чем температура пара, поэтому радиатор не будет обеспечивать такую ​​высокую теплопроизводительность, и распределительные трубы следует заменить на трубы меньшего диаметра – по крайней мере, там, где они доступны. Старые радиаторы и трубы также должны быть подвергнуты химической чистке изнутри, так как годы накопления накипи могут сделать систему бесполезной при использовании горячей воды.

Изоляция труб

Все водопроводные трубы, проходящие через некондиционные помещения, должны быть изолированы.Изолируйте водопроводные трубы в кондиционированных помещениях, чтобы лучше контролировать тепловую мощность (чтобы тепло исходило только от радиаторов). Все паровые трубы должны быть изолированы независимо от того, где они проходят, из-за их высокой температуры. Линии возврата конденсата также должны быть изолированы, так как температура воды все еще достаточно высока и это позволит сэкономить БТЕ на котле. См. Раздел “Изоляция воздуховодов”

.

Отражатели радиатора

Радиаторы излучают энергию во всех направлениях. Многие радиаторные блоки имеют автономные отражатели или воздушные заслонки, предназначенные для направления энергии в отапливаемое пространство.Тем не менее, значительное количество энергии все же проходит через заднюю часть радиатора во внешнюю стену. Добавление излучающего барьера / отражателя между радиатором и стеной может уменьшить эти потери. См. Отражатели радиатора

.

КПД

Эффективность котла во многом зависит от того, насколько хорошо он поддерживается. Вода, которая не была должным образом обработана, приводит к накоплению накипи внутри теплообменника и радиаторов, а скопление сажи или ржавчины на внешней стороне теплообменников резко снижает эффективность котла.

Некоторые общие рекомендации AFUE:
Старые котлы с сомнительным обслуживанием – 50-60% в лучшем случае

Котлы возрастом от 10 до 30 лет при надлежащем техническом обслуживании 60-70%

Котлы нового стандартного КПД 80-85% (без конденсации, т. Е .: у них есть металлическая дымовая труба)

Новые высокоэффективные котлы 85 – 95% (конденсационно-пластиковый дымоход)

AFUE = Годовая эффективность использования топлива

Дополнительная информация

Излучатель Hydronic Heat

Конденсатоотводчик

Управление сбросом котла

Таяние снега

Вентиляционные заслонки

Дымоход

Газовая печь

Тепловые насосы – Воздух

Тепловые насосы – геотермальные

Производители

Примечание: существует множество торговых марок бытовых котлов; это объявление никоим образом не предназначено для того, чтобы быть всеобъемлющим или одобрительным.Он предоставляется только для удобства, чтобы найти несколько основных брендов, доступных в большей части США и Канады.

Паровой котел Independence PV обеспечивает такую ​​же надежность, как и Independence, с добавлением вытяжного вентилятора. Это позволяет устанавливать Independence в местах, где нет дымохода, или в соответствии с установленными требованиями, путем вентиляции непосредственно через внешнюю стену. Фотоэлектрическая система Burnham’s Independence идеально подходит для модернизации старых городских зданий, например городских зданий.

Перейдите на веб-сайт Burnham по адресу www.burnham.com

• Высокоэффективный конденсационный газовый котел
• Наивысший A.F.U.E. рейтинг в отрасли (90,6%)
• Запатентованный принцип герметичного сгорания
• Прямая вентиляция, импульсное горение
• Теплообменник из нержавеющей стали
• Низкий уровень выбросов NOx
• Идеально для систем теплого пола

Перейдите на веб-сайт HydroTherm www.hydrotherm.com

• 85 +% AFUE
• Автоматическая модуляция горелки от 57% до полного пламени
• Уровни NOx менее 25 частей на миллион
• Вентиляция – Прямая вентиляция (закрытое горение с воздуховодом для горения в концентрическом вентиляционном отверстии) или Категория III
• Встроенная диагностика с памятью и трехзначным буквенно-цифровым считыванием температуры и кодами ошибок

Перейдите на сайт Лаарса www.laars.com

Газовый котел Peerless® Pinnacle® доступен для работы на природном или сжиженном газе и предлагается в шести типоразмерах, включая три новые модели. Конструкция из высококачественной нержавеющей стали обеспечивает долговечность котла. Новые элементы горелки с металлической сеткой улучшают динамический диапазон и сокращают выбросы. Компактная и легкая конструкция котла обеспечивает максимальную гибкость установки. Такие функции, как полностью регулируемая горелка, искровое зажигание, предохранительный клапан и газовый клапан – система Вентури, обеспечивают безопасную и эффективную работу.Две новые модели Pinnacle доступны в виде настенных блоков. Третья новая модель – PI-399 – обеспечивает эффективность сгорания на 95% в котле промышленного размера (дополнительную информацию можно найти на нашем веб-сайте Pinnacle PI-399). Котел Pinnacle работает так же тихо, как и большинство бытовых приборов. Как и в случае со всеми продуктами Peerless, котел Pinnacle имеет полную гарантию и надежное имя Peerless.

Перейдите на сайт Peerless по адресу www.peerlessboilers.com

Газовые котлы серии

Lexington с прямым / закрытым сжиганием сочетают в себе выдающуюся производительность и эффективность, простоту установки и простоту обслуживания.В котлах Lexington Series с прямой вентиляцией 100% используется наружный воздух для сжигания, что снижает затраты на отопление и обеспечивает безопасную и надежную работу. Мы называем это Lexington… вы называете это революционным.

Перейдите на сайт Smith по адресу www.smithboiler.com


• Пять типоразмеров моделей – 42, 66, 90, 135 и 180 MBTUH
• Легкий вес
• Циркуляционный насос и байпас установлен на заводе
• Встроенный переключатель тяги
• Основание пола негорючее
• Compact Ширина всего 11 или 18 дюймов, в зависимости от модели
• Без теплового удара
• Разница температур до 150 °

Перейдите на веб-сайт Raypak www.raypak.com



Более 92% AFUE и 98% для низкотемпературных применений. Котел Ultra отличается новым привлекательным дизайном для установки в любых условиях. Особенности PhD Technology – интеллектуальная система, которая обеспечивает потребности Precision Hydronic в отоплении и горячей воде с максимальной эффективностью за счет измерения и реагирования на параметры данных вашей системы отопления. Литой моноблочный алюминиевый теплообменник. Газовый клапан, нагнетатель и технология Вентури, которая постоянно поддерживает оптимальное соотношение воздуха и топлива при всех скоростях сжигания.

Перейдите на сайт Weil-McLain www.weil-mclain.com

Для получения информации о более крупных котлах, от небольших коммерческих до крупных промышленных, посетите веб-сайт Консорциума котельных горелок Центра энергетических решений по адресу www.cleanboiler.org

Источник: Текст Боб Феган, 12/2008; изображения и логотипы с веб-сайтов производителей, на которые есть ссылки и ссылки выше;

---

© 2008 Центр энергетических решений 400 N.Capitol Street NWWashington, DC 20001 Все права защищены. Юридические вопросы Свяжитесь с нашим веб-мастером

Исследование температурных характеристик газа в нижней части пластинчатых нагревателей котла, использующего битуминозный уголь Shenhua на основе двухступенчатой ​​системы сжигания с воздухом | POWER

Докритический котел с тангенциальной топкой мощностью 600 МВт с объемной тепловой нагрузкой 87.6 кВт / м ³ в случае BMCR изначально не был оборудован системой раздельного наддува (SOFA). В качестве проектного угля используется битуминозный уголь Shenhua с низкой температурой плавления золы и высокими шлаковыми характеристиками. Чтобы предотвратить серьезное шлакообразование пластинчатых нагревателей, необходимо использовать 80% битуминозного угля Shenhua с низкой температурой плавления золы и 20% битумного угля Shenhua с высокой температурой плавления золы. Однако значение выбросов NOx на выходе из печи достигает более 370 мг / м ³ (O ₂ = 6%).Чтобы достичь уровня ограничения выбросов NOx ниже 100 мг / м 3 ³ (O ₂ = 6%) для энергетических котлов, работающих на пылевидном угле, который соответствует требованиям последнего китайского постановления по охране окружающей среды, учитывая низкую стоимость модернизации, необходимо: Предпочтительно была выбрана комплексная схема модернизации котла с низким уровнем выбросов NOx, сочетающая в себе технологию сжигания с низким уровнем выбросов NOx и избирательное каталитическое восстановление дымовых газов в низкотемпературном дымоходе котла. Двухступенчатая технология воздушно-ступенчатого горения имеет ряд очевидных преимуществ, включая небольшое отрицательное влияние на эффективность сгорания котла и легкость достижения режима глубокого ступенчатого сгорания.Поэтому было проведено исследование численного моделирования для исходного режима горения и оптимизированного двухуровневого каскадного режима горения. Благодаря отличным характеристикам воспламенения и выгорания битумного угля Shenhua с высоким содержанием летучих веществ, низкой температурой плавления золы и разумной конфигурацией верхнего и нижнего отверстий для воздуха выгорания, уровень выбросов NOx на выходе из печи будет значительно снижен, а температура слоя загрязнения воды стенки очевидно уменьшается, что означает определенное улучшение степени чистоты печи.Температура газа в нижней части пластинчатых нагревателей снижается примерно на 20 ° C при сжигании 100% каменного угля Shenhua с низкой температурой плавления золы. Однако его эффективность сгорания будет снижаться слабо. После модернизации производительность котла была оптимизирована испытаниями на сжигание. Этот котел может полностью сжигать битуминозный уголь Shenhua с низкой температурой плавления золы за счет использования двухуровневой системы подачи воздуха, а также снижена частота продувки сажи из печи. Следовательно, температура выхлопных газов снизилась, что привело к увеличению КПД котла примерно на 0.3%. Кроме того, уровень выбросов NOx снизился более чем на 60% и был примерно на 15 мг / м на ³ (O ₂ = 6%) ниже, чем в случаях смешивания угля. Чтобы обеспечить полное сжигание каменного угля Shenhua с низкой температурой плавления золы, при модернизации котла предлагается применить двухступенчатую технологию ступенчатого подвода воздуха. И тогда могут быть достигнуты цели по снижению выбросов NOx и предотвращению образования шлаков на плиточных нагревателях.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курса. “

Russell Bailey, P.E.

Нью-Йорк

“Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. “

Стивен Дедак, П.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. “

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе “

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно с учетом того, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт »

Майкл Морган, П.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

– лучшее, что я нашел.”

Russell Smith, P.E.

Пенсильвания

“Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. “

Хесус Сьерра, П.Е.

Калифорния

“Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев.”

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

“Я очень впечатлен тем, как вы представляете курсы, т. Е. Позволяете

студент, оставивший отзыв по курсу

материала до оплаты и

получает викторину.”

Арвин Свангер, П.Е.

Вирджиния

“Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие “

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курса.”

Уильям Валериоти, P.E.

Техас

“Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

“Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.”

Джеральд Нотт, П.Е.

Нью-Джерси

“Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то неясной секции

законов, которые не применяются

по «нормальная» практика.”

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

, организация. “

”

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

“Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо “.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.”

Джозеф Фриссора, П.Е.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

предоставленных фактических случая “

Жаклин Брукс, П.Е.

Флорида

“Документ” Общие ошибки ADA при проектировании объектов “очень полезен.

тест действительно потребовал исследований в

документ но ответы были

в наличии. “

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.”

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курса со скидкой.”

Кристина Николас, П.Е.

Нью-Йорк

“Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курса. Процесс прост, и

намного эффективнее, чем

придется путешествовать. “

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. “

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теории »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утром

метро

на работу.”

Клиффорд Гринблатт, П.Е.

Мэриленд

“Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. “

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.”

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

пониженная цена

на 40%. “

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

“Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

регламентов. “

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительных

аттестат. “

Томас Каппеллин, П.E.

Иллинойс

“У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил – много

оценено! “

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы»

для инженера »

Майк Зайдл, П.E.

Небраска

“Курс был по разумной цене, а материал был кратким и

хорошо организовано. “

Глен Шварц, П.Е.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока –

.

хороший справочный материал

для деревянного дизайна. “

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку».

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве – проектирование

Здание курс и

очень рекомендую .”

Денис Солано, P.E.

Флорида

“Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. “

Юджин Брэкбилл, П.Е.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

.

обзор везде и

всякий раз, когда.”

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

“Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Тщательно

, и комплексное ».

Майкл Тобин, P.E.

Аризона

“Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.”

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

“Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Луан Мане, П.Е.

Conneticut

“Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину “

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

“Обзорные материалы и образец теста были достаточно подробными, чтобы я мог позвонить по номеру

.

успешно завершено

курс.”

Ира Бродский, П.Е.

Нью-Джерси

“Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом возвращаться

и пройдите викторину. Очень

удобно а на моем

собственный график. “

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.”

Деннис Фундзак, П.Е.

Огайо

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Фред Шейбе, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

один час PDH в

один час. “

Стив Торкильдсон, P.E.

Южная Каролина

“Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея заплатить за

материал .”

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

“Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.”

Thomas Stalcup, P.E.

Арканзас

“Мне очень нравится удобство участия в онлайн-викторине и получение сразу

Свидетельство

. “

Марлен Делани, П.Е.

Иллинойс

“Учебные модули CEDengineering – это очень удобный способ доступа к информации по телефону

.

много разные технические зоны за пределами

своя специализация без

надо ехать.”

Гектор Герреро, П.Е.

Грузия

Паровые котлы | Системы отопления, вентиляции и кондиционирования

Узнайте больше о воспламенителях с горячей поверхностью в категории газовых печей. Следующее – отрывок из страницы печи, относящийся к котлам.

Характеристики и поведение пламени газовой печи | Паровые котлы

Пламя, создаваемое вашей печью или паровым котлом, может повлиять на производительность и эффективность, если оно не сжигает топливо должным образом.Профессиональный техник HVAC будет иметь высокотехнологичные инструменты, чтобы ваша печь могла быть настроена. Настройка смеси, топлива и воздуха необходима для обеспечения максимальной эффективности печи. Это очень важно, учитывая, что стоимость топлива, будь то природный газ, пропан или нефть, постоянно растет. Первый тест, который можно провести на вашей печи, прост и не требует инструментов, но требует знания того, как должно выглядеть правильное пламя печи.Природный газ должен иметь голубое пламя с минимальным количеством желтых кончиков на вершине пламени.

Слишком много желтых наконечников означает, что первичного воздуха недостаточно. Это также может быть сочетание других проблем, при которых можно выполнить простую настройку. Регулировка для устранения проблемы, чтобы получить максимальную отдачу от процесса сгорания. К другим проблемам, кроме желтого опрокидывания, относятся выкатывание, ретроспективное воспроизведение, подъем пламени и плавающее пламя. Все эти проблемы необходимо исправить, чтобы получить максимальную отдачу от печи или котла.Следующее испытание, которое можно провести, – испытание анализатора горения. Для этого теста необходимо использовать дорогостоящий инструмент. Электронное устройство, способное считывать и анализировать несколько процессов горения, может дать специалисту подсказку о любых потенциальных проблемах, чтобы можно было предпринять какие-то действия для их устранения.

Паровые котлы – качество пламени

Анализатор горения в печи расскажет специалисту по ОВКВ несколько вещей. Техник может определить температуру дымовой трубы, уровень окиси углерода, уровень углекислого газа и уровень кислорода.
