Как подключить варочную панель к электросети: Подключение варочной панели: схемы и комплектующие

Подключение варочной панели к электросети

Довольно часто, заказав новую кухню со встроенной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.

Зачастую, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже гораздо более простых кухонных электроприборов, которые достаточно просто включить в розетку или же выставляют за эту услугу необоснованно высокую цену.

Сегодня я расскажу, как просто подключить электрическую варочную панель к электросети самостоятельно. Это будет полезно знать не только тем, кто хочет выполнить монтаж своими руками, но и тем, кто хочет полностью контролировать процесс установки плиты мастером.

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:


Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.


Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.



В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

– установлена силовая розетка

– установлена распределительная коробка, в которой прячется соединение

– сделан простой электрический вывод из стены

 Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.



 Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем – розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

 Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том

, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

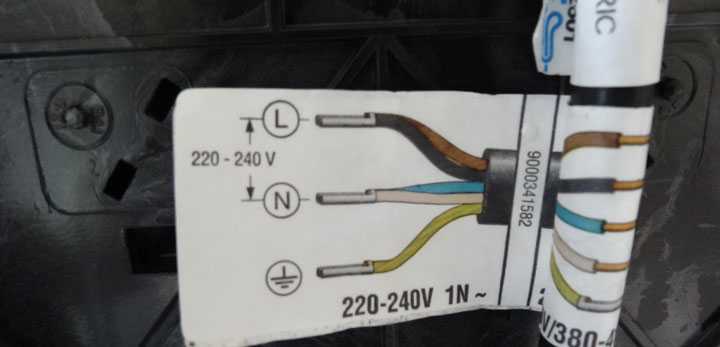

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой,  сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

– Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

 – К клемме 4 подключается ноль (СИНИЙ провод).

 – К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

Как подключить варочную панель к электросети 220

Опубликовано: 09.08.2022

Содержание

Зачастую подключение кухонной плиты – это несложный процесс, ограничивающийся включением вилки в розетку. Однако многие покупатели, отдают предпочтение покупке только электрической варочной панели, которую подключить значительно сложнее.

Если вы не знаете, как подключить панель самостоятельно, мы готовы рассказать вам об этом. Таким образом, вы сэкономите свои средства, отказавшись от услуг мастеров.

Теория

Электрическая варочная панель должна подключаться к отдельно выведенной розетке с высоким уровнем заземления. Пропускная способность розетки должна варьироваться в пределах 25-32 А. Провода должны быть трехжильными, сделанными из меди с сечением от четырех миллиметров. Хотя на данный момент разводки проводки могут быть присоединены и к четырехжильным проводникам.

Выделяют два вида розеток, которые подходят для подключения к электрическим панелям:

  • трехконтактные;
  • четырехконтактные.

Перед подключением варочной поверхности обязательно разберите ту розетку, в которую собираетесь подключать технику. Иногда контакты розетки не соответствуют проводам плитки, из-за чего розетка может плавиться или искрить.

Само собой, если панель идет в комплекте с уже готовой вилкой, то процесс установки будет довольно прост. Но чтобы подключить проводник в розетку нужно обладать кое-какими знаниями. К примеру, варочная плита имеет четырехжильное питание, а розетка рассчитана только на три. Значит, чтобы подключиться к трехжильному кабелю, на плите потребуется установить перемычку между фазами.

Выполняем следующие действия: устанавливаем перемычку из меди между коричневым и черным проводами и присоединяем одну фазу к фазному проводнику проводки, который обычно белого, черного или коричневого цвета. Жилы нуля и заземления трогать не нужно.

Сделанный шнур требуется заизолировать. Если провода, выходящие из стены одинакового цвета, тогда нужно определить ноль и фазу с помощью мультиметра.

Важные советы

Чтобы в дальнейшем избежать проблем в работе электрической варочной поверхности, выполните действия, которые будут рекомендованы ниже.

  1. Корпус плиты нужно заземлить не с кабелем другого электрического устройства, а с жилами, которые соединены с клеммами розетки. Большинство варочных плит выпускается уже с шинами для заземления. Их достаточно просто соединить с проводниками заземления проводки в квартире.
  2. Перед подключением техники установите устройство защитного отключения и автомат.

Индукционные плиты

Индукционная панель подключается практически тем же способом, что и электрическая варочная поверхность.

Ознакомьтесь с нашими советами по их подключению и убедитесь в отсутствии принципиальной разницы:

  • при подключении варочной поверхности может быть использован проводник ПВС с подходящим сечением;
  • чтобы открыть панель доступа нужно на задней части плиты найти прямоугольник, который скрыт за металлической пластиной. Открутите его с помощью отвертки;
  • сняв пластину, доберитесь до клемм. Сначала нужно вставить кабельный зажим в отверстие. С помощью зажимов должен удерживаться шнур. Это делается для того, чтобы проводник не выпадал. После выполнения крепежа, запустите шнур через зажим;
  • если подключается шкаф старого образца, то там будет 3 провода. Новейшие модели выпускаются с четырьмя (фазовый, фазовый, нейтральный, заземления). В центре находится нейтральный провод, с двух его сторон расположены фазовые, а под ним – точка заземления. Убедитесь в наличии медной полоски перед тем, как соединять провода. Она должна связывать нейтральные жилы с заземляющими. Если она есть, нужно устранить ее, после чего соединить фазы перемычкой;
  • перед подключением проводов нужно отсоединить точки соединения и подключить вместо них проводник. Сперва подсоединяется зеленый кабель (заземление), потом синий (нейтральный), а за ними оставшийся фазовый кабель;
  • убедитесь в том, что шнур достаточно натянут. Он не должен провисать и быть натянутым слишком сильно;
  • электроплита отличается от газовой наличием компьютерной схемы, которая отвечает за управление плитой.

После подключения удостоверьтесь в прочности автомата, так как если он не выдержит, то к ремонту устройства добавится и необходимость замены проводки.

Кстати, монтаж электрической варочной поверхности может быть осуществлен и напрямую к сети. Для этого выводится индивидуальная линия от распределительной коробки.

Полезное видео

Дополнительная наглядная информация по данному вопросу представлена на видео ниже:



Вывод

Выполнив все наши указания, вы обойдетесь без услуг профессиональных мастеров и самостоятельно подключите варочную панель.
