Как подключить духовку и варочную панель

Редкая современная кухня обходится без встраиваемой варочной панели и духового шкафа (духовки). Такое разделение техники даёт массу преимуществ, позволяет оптимизировать эргономику кухни, выбирать оборудование различных производителей, улучшить внешний вид всего кухонного гарнитура и многое другое.

Основным затруднением при монтаже духовки и варочной панели, является различие в способах подключения этих устройств. Духовой шкаф, чаще всего оборудован обычной евро-вилкой Schuko и подключается в стандартную, знакомую всем розетку, а вот варочная панель является особо энергоёмким устройством, нередко потребляет 6-8кВТ мощности, поэтому подключается специальной вилкой в соответствующую силовую розетку, которая рассчитана на больший ток.

Не так давно мы рассказывали о выборе кабеля и его сечения для варочной панели (обязательно прочтите этот материал ЗДЕСЬ). При правильно выполненной электропроводке, варочная панель и духовка обычно подключаются имеенно к вывод для электроплиты. Но как это сделать, если у этих устройств различные вилки, более того, чаще всего варочная панель вообще не комплектуется электрическим шнуром для подключения, либо провод не имеет вилки и расчитан на подключения через клеммы.

Как в такой ситуации обычно поступают монтажники, они отрезают вилку от духовки и подключают эти провода вместе с духовкой через клеммники к электрическому выводу выходящему из стены. Огромный минус этого способа в том, что вы теряете гарантию на духовой шкаф из-за поврежденной вилки.

Второй вариант, это установка отдельной розетки под духовку, а варочная подключается на клеммы. Минус этого способа в том, что необходимо заранее, на этапе монтажа электропроводки все продумать и развести силовой провод на розетку для духовки и вывод для варочной.

Теперь же есть третий вариант, который решает все эти проблемы и позволяет правильно подключить раздельную встраиваемую варочную панель и духовку, без какой-то дополнительной подготовки, даже на кухне у которой силовой вывод специально не переделывался – это использование комбинированной розетки. Подробный пример подключения варочной к сети через такой разъем описан ЗДЕСЬ.

В данном случае это комбинированная розетка Schneider Electric серии Прима (Артикул RA32-211R-B), в которой совмещены силовой разъем для плиты или варочной панели и стандартная «евро» розетка для духовки.

Эта розетка накладная, установив её и подключив к питающему кабелю для электрической плиты вы сможете подключить к ней сразу и духовку, и варочную поверхность. Далее я покажу как она устанавливается

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает, сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене, рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж, обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене. Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки. Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте, на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты, что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.

Схема подключения проводов к комбинированной розетке

Теперь переходим к подготовке питающего кабеля, необходимо снять с него изоляцию и зачистить жилы. Затем подключаем его к силовой розетке, при этом фаза и ноль подсоединяются прямо к механизму, а для заземления есть отдельная клемма, расположенная между «евро» розеткой и силовой.

Далее необходимо соединить механизмы розеток между собой согласно схеме, для этого используем небольшие куски проводов сечением 2,5 мм.кв. Должно получится примерно так:

Проверяем визуально все соединения и производим контрольную протяжку всех болтов клемм, после чего можно одеть корпус розетки, закрепив его болтом.

На этом подключение комбинированной розетки завершено. Можно проверять её работу, предварительно включив подачу электроэнергии в электрощите. Еще добавлю, что к этой розетке идеально подходит белая силовая пластиковая вилка, подробно о ней мы рассказывали ЗДЕСЬ.

Если у вас остались какие-то вопросы о комбинированной розетке, либо есть замечания или предложения, обязательно пишите в комментариях к статье, буду рад ответить всем.

Как подключить варочную панель и духовой шкаф к одной розетке: схема

В многоквартирных домах, особенно старой постройки, в кухне имеется один электрический кабель. Он предназначен для подключения электроплиты. Но современное оборудование развивается, и на смену обычной плите пришла более развитая и мощная техника, требующая большей нагрузки. Большой популярностью пользуются зависимые и независимые духовки и варочные панели. В таком случае требуется подключить варочную панель и духовой шкаф к одной розетке. Осуществлять присоединение нужно с учетом всех нюансов и при соблюдении техники безопасности.

Содержание

Параметры плит и выбор розетки
Выбор средств защиты
Чем отличается независимый духовой шкаф от зависимого
Подключение оборудования

Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

для однофазных сетей 220В;
для трехфазных сетей 380В;
имеющие отдельный контакт для заземления или без него;
с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
с интегрированными устройствами — УЗО, реле отключения, таймер;
со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

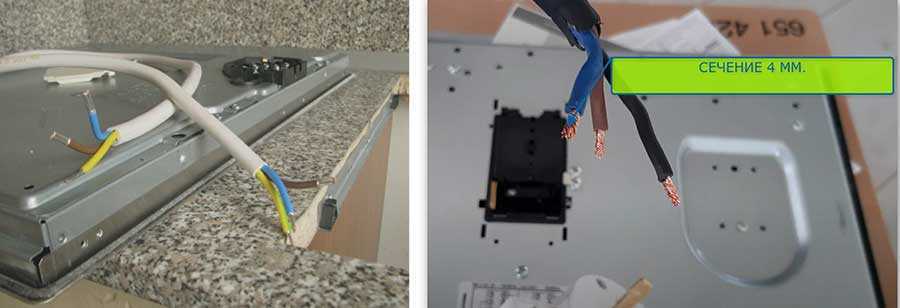

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

Чем отличается независимый духовой шкаф от зависимого

Духовки можно разделить на 2 группы – зависимые и независимые. Они различаются конструкцией и способом подключения к электричеству.

Зависимые модели устанавливаются в нишах специально разработанной мебели. Духовка и варочная панель ставятся друг над другом. Они имеют единую систему подключения к электроэнергии и общий способ управления. Использовать их отдельно друг от друга нельзя. Такие приборы широко представлены на рынке бытовой техники.

Независимые устройства постепенно вытесняют зависимые. Они отличаются удобством, простотой монтажа и использования. Духовка и варочная панель не связаны друг с другом, ими можно управлять по отдельности. Общих проводов у них нет, что облегчает процесс подсоединения. Способ управления каждым прибором может быть разный – сенсорный, клавишный, дистанционный.

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
Выбор оптимальной схемы подключения.
Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

дрель;
электрический лобзик;
нож;
отвертки;
линейка;
карандаш;
угольник;
картон.

Установка осуществляется в 3 этапа:

Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.

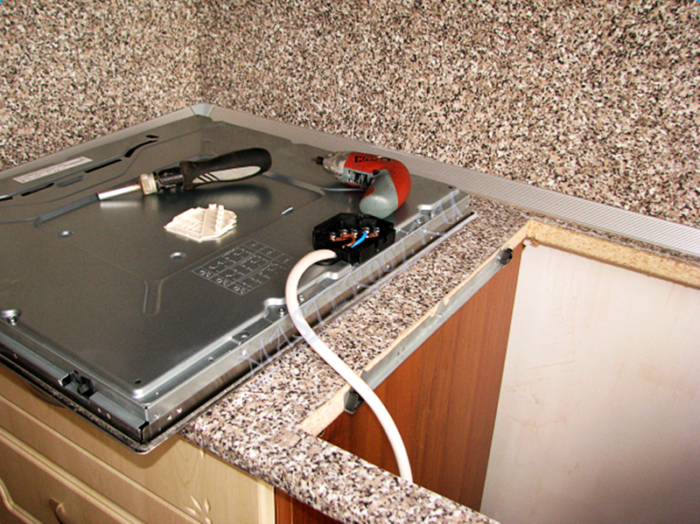

Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

По действующим требованиям СНиП подсоединять плиту можно только через отдельный силовой кабель. На него запрещено устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением. Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка. Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

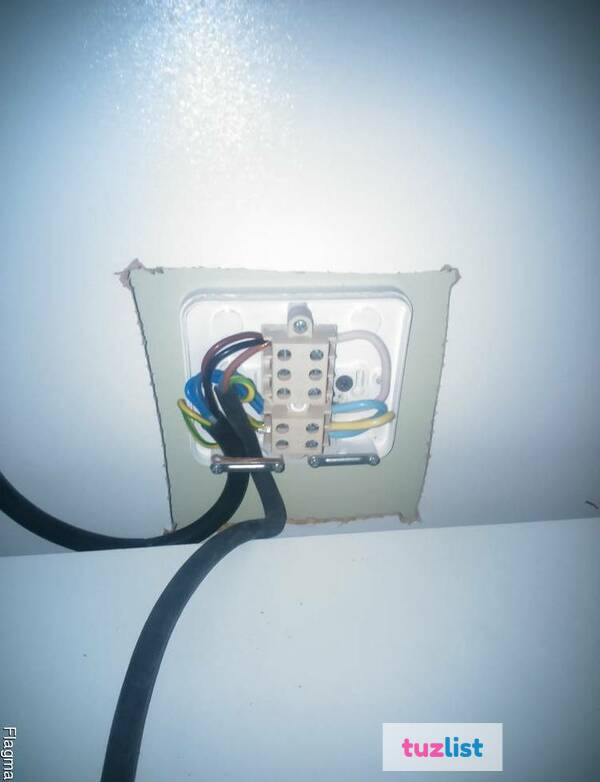

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

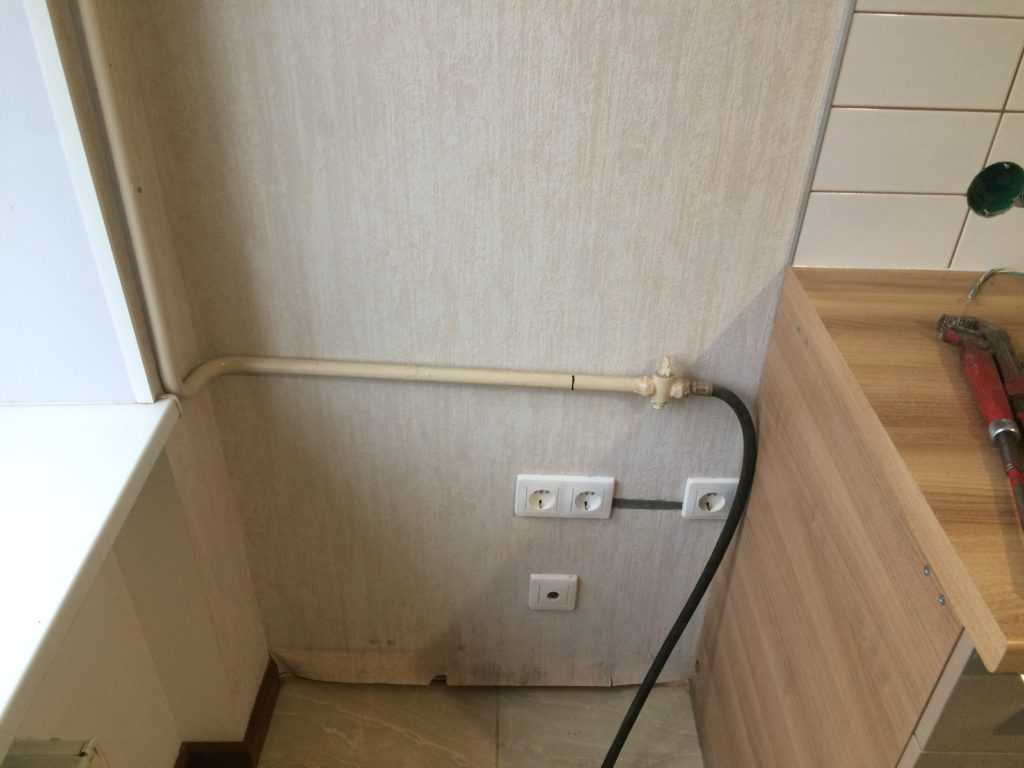

Клеммная колодка или розетка должна устанавливаться рядом с плитой. Место установки должно быть доступным, чтобы при необходимости пользователь мог до нее добраться.

Правильный способ подключения электрической духовки и варочной панели

Мне нужно установить новую электрическую плиту и духовку на новой кухне.

Я пытаюсь выяснить, могут ли они оба быть жестко подключены к одному и тому же выключателю духовки на 45 ампер, который идет 6-миллиметровым кабелем прямо к моему блоку предохранителей с 32-амперным УЗО. (уже установлен)

Или

Если моя духовка может быть подключена к 13-амперному выключателю с плавким предохранителем, отведите от моей кольцевой сети.

(Кухня имеет свою кольцевую сеть) и варочную поверхность на выключатель 45amp

Духовка: Требуемая сила тока
– 13А
240В
Частота электропитания – 50Гц
Общая потребляемая мощность – 2400 Вт

Варочная панель:
Требуемая сила тока – 32А
240В
Общая потребляемая мощность – 5800 Вт

Заранее благодарим за любую информацию.

5 ответов от электриков MyBuilder

Лучший ответ

ДЬЯКОН ЭЛЕКТРИЧЕСКИЕ УСЛУГИ

Гримсби • На сайте с 13 января 2015 г. • 72 рабочие места, 100% положительный обратная связь

Они оба могут быть подключены к вашему блоку питания на 32 ампера вместе с (хотя я предполагаю здесь) у вас есть кабель 6 мм, поскольку вы не сказали, какого он размера. Вы можете применить к этому разнообразие и в нормальных условиях можете иметь до 15 кВт на вышеуказанной установке. Лучше всего обратиться к квалифицированному электрику, чтобы он дал вам несколько советов и расценок. Это не работа своими руками или что-то, о чем мы можем поговорить с вами здесь.

2019-07-01T18:10:02+01:00

Ответ дан 1 июля 2019 г.

Джон Бейтсон, подрядчик-электрик

Cubbington • На сайте с 25 июня 2018 г. •

75 рабочие места, 99% положительных результатов обратная связь

Печь НЕ МОЖЕТ работать с кольца. Игнорируйте других, так как он явно не работает по тем же правилам, что и электрики

2019-07-02T17:15:02+01:00

Ответ дан 2 июля 2019 г.

CP Электрический

Ливерпуль • На сайте с 15 августа 2018 г. • 248 рабочие места,

100% положительный обратная связь

Варочная панель на собственной выделенной цепи, духовка может подключаться к ответвлению предохранителя на 13 ампер, при условии, что кухня имеет собственное кольцо и между всеми проводниками имеется непрерывность.

Ознакомьтесь с инструкциями производителя, которые точно вам расскажут!!!

Вот плита Bosch с такими же характеристиками, дайте гугл
Воспользуйтесь преимуществами многофункциональной электрической духовки Bosch HHF113BA0B. Эта встроенная духовка позволяет подобрать варианты приготовления в зависимости от блюда, которое вы готовите. Функция 3D Hotair обеспечивает равномерное распределение тепла до трех уровней одновременно, так что вы можете с легкостью приготовить несколько блюд.

Встроенный гриль

Наслаждайтесь приготовленными на гриле блюдами даже посреди зимы благодаря встроенному грилю. Приготовьте вкусный обед для всех или добавьте последние штрихи к ужину.

Обеспечьте безопасность детей

Этот прибор идеально подходит для семей с маленькими детьми, так как он оснащен замком на духовке, чтобы ваши любопытные дети не могли случайно обжечься. Готовьте ужин для всей семьи с полным спокойствием.

Экономьте на коммунальных услугах

Экономьте на коммунальных услугах благодаря энергоэффективному рейтингу HHF113BA0B. Эта духовка с классом энергопотребления A позволяет вам хранить дополнительные деньги в кошельке, когда приходят коммунальные услуги, а также не наносит вреда окружающей среде.

_________________________________________________

ЭЛЕКТРОМОНТАЖ: Этот продукт можно подключать к стандартной розетке на 13 А.

2019-07-02T22:55:01+01:00

Ответ дан 2 июля 2019 г.

ГМ Даббс

Бекслихит • На сайте с 27 окт. 2017 • 2 рабочие места, 100% положительный обратная связь

Печь может быть подключена к кольцевой магистрали через ответвление, хотя для этого потребуется внешняя изоляция от задней части корпуса или в шкафу наверху, чтобы снизить номинальный ток с 32 до 16 А для защиты печи от неисправности .

Я предполагаю, что это и индукционная плита, которая потребует, чтобы вся указанная нагрузка работала без отключения.
Две нагрузки должны поставляться отдельно из-за проблем с тяговой нагрузкой.

2019-07-01T15:20:02+01:00

Ответ дан 1 июля 2019 г.

Внутренний ремонт

Tadworth • На сайте с 3 февраля 2016 г. • 115 рабочие места, 99% положительных результатов обратная связь

Электрический душ мощностью 8 кВт можно подключить к 6-миллиметровому кабелю, потребляющему полный ток. Общая мощность вашей плиты и духовки составляет 8,2 кВт, и они используют полную мощность лишь время от времени. Вы будете в порядке, поставив оба на одну и ту же цепь плиты. Пригласите профессионала, чтобы подключить его, если вы не уверены.

2019-07-01T22:45:01+01:00

Ответ дан 1 июля 2019 г.

один кабель – как подключить к нему варочную поверхность и духовку | Askaboutmoney.com

АластерSC

Зарегистрированный пользователь

17 июня 2011 г.

Мы заменяем нашу старую электрическую плиту на современную керамическую плиту и отдельную встроенную духовку. Но есть только один выключатель духовки на стене и один толстый кабель под прилавком, который использовался для старой плиты.

Сустанон, спасибо за предложение. Если вы не возражаете, я спрошу, почему бы мне самому не установить распределительную коробку? Я делал это для стандартного и осветительного кабеля много раз. Есть ли что-то другое в этой распределительной коробке?

Аджапале, я легко могу проверить заземление. Меня беспокоит то, что с одним автоматическим выключателем для старой плиты неисправности только в плите или духовке может быть недостаточно, чтобы отключить ее. Возможно ли это?

Проведите кабель 6 мм в духовку, от духовки проведите кабель 2,5 мм к варочной панели. Вы можете протянуть кабель 6 мм в распределительную коробку, взять 6 мм на духовку и 2,5 мм на варочную панель. Убедитесь, что вы используете минимум 6 мм для духовки. Этот кабель слишком тяжелый для варочной панели и потому, что для варочной панели требуется меньший ток. 2,5 мм больше, чем adiquit.

Да, как гласит легенда, подключите существующий кабель к духовке, затем второй кабель, соединяющий духовку с варочной панелью. Убедитесь, что эти соединения хорошие и плотные. Плохое соединение и сильный ток представляют опасность пожара.
Лев

в легенде сказано:
ну на самом деле Roker, коричневый к коричневому, синий к синему и зеленый/желтый к зеленому/желтому
Нажмите, чтобы развернуть…
Ха!
БУМ!!!

АластерSC
Зарегистрированный пользователь
21 июня 2011 г.

Спасибо всем за полезные комментарии. Я посмотрел на паспортные таблички: варочная панель имеет более высокую нагрузку, поэтому при желании ее можно подключить к существующему 6-миллиметровому кабелю от разъединителя. Одинарная духовка гораздо более низкой мощности – может быть подключена со стандартной мощностью 2,5 т/э к сетевой розетке на кухонном кольце, в соответствии с инструкцией. Итак, вопросов осталось:
– нет выключателя для духовки, если я просто втыкаю в розетку под столешницей?
– должен ли mcb иметь более низкий рейтинг сейчас, чем только для плиты?
– внутренние соединения духовки под лепестковые клеммы; достаточно ли купить три лепестковых разъема и зажать провода или их нужно припаять?
AlastairSC, как и вы, я также разбираюсь в электрике, но когда я не уверен на 100% в отношении работы, особенно в той области, где возможен неприятный сюрприз и где он может повлиять на страховку, я всегда получаю искру.
Только я лично, я не полагаюсь в таких случаях на советы форумчан.
Этот одиночный выключатель должен питать и варочную поверхность, и духовку. Используйте кабель 6 мм для всех подключений, чтобы быть уверенным. Протяните кабель от изолятора к варочной панели или духовке, затем подключите другой кабель.
Лев
Схема последовательного подключения к разъединителю имеет смысл. Соединение с лепестковыми клеммами (зажатыми или припаянными) вызывает у меня некоторую неуверенность, и я не думаю, что две толщины 6 мм подойдут к клеммам любого устройства для последовательного подключения, поэтому я прислушаюсь ко всем тем, кто советовал электрику. . (Мы не будем там жить, и я не хочу нести ответственность за потенциальную проблему для кого-то другого). Получу искру, чтобы подключиться, чтобы я получил квитанцию, чтобы сохранить страховку.
