Как подключить варочную панель Samsung к SmartThings (Android)

Содержание

Приложение SmartThing позволяет управлять умной техникой со смартфона на расстоянии. Но сначала технику нужно добавить в приложение.
В этой статье расскажем, как подключить варочную панель к приложению SmartThings на смартфонах с операционной системой Андроид.

Проверьте требования для подключения

Андроид
Операционная система Андроид 6.0 и выше
Тип устройства Смартфон, планшет
Оперативная память 2 Гб и больше
Поддерживаемое разрешение 1280*720(HD)
1920*1080(FHD)
2560*1440(WQHD)

Также убедитесь, что выполнены требования к сети Wi-Fi. Проверить их можно в инструкции.

Подключение варочной поверхности к смартфону на базе Андроид

Шаг 1. Включите на телефоне Wi-Fi и откройте приложение SmartThings.

Если приложение еще не установлено, его можно загрузить из Galaxy Store или Play Market (если приложения нет в магазинах Play Market, Galaxy Store – вероятно, устройство не поддерживает это приложение).

Шаг 2. Зайдите в приложении в свой Samsung Account.

Нажмите Войти и введите логин и пароль.

После этого примите все условия.

Шаг 3. После входа приложение определит модель варочной панели автоматически и предложит добавить ее – нажмите Добавить.

Если этого не произойдет, добавьте варочную панель вручную.

  1. На вкладке Устройства нажмите на знак «+» (в верхнем правом углу экрана).

  2. Нажмите Добавить устройство.

  3. В списке устройств выберите Варочная поверхность.

  4. Нажмите Samsung.

  5. Затем нажмите Эл. варочная поверхность.

  6. Запустится подготовка к установке. После подготовки откроется новое окно – «Начало работы с Эл. варочная поверхность». Нажмите кнопку Начало.

Шаг 4. Выберите место и комнату для варочной поверхности и нажмите Далее.

Шаг 5. На экране смартфона появится инструкция по подключению – следуйте ей.

Вам нужно будет подключить варочную поверхность и нажать определенную комбинацию кнопок на панели управления варочной панели. Обычно нужно нажать и удерживать 3-5 секунд кнопку «Smart Control» до появления надписи «AP».

После этого начнется автоматическое подключение.

Если ранее варочная панель была подключена к приложению с другой учетной записью, ее нужно будет сбросить.

  1. В появившемся окне нажмите Стать владельцем.
  2. Далее следуйте рекомендации на экране смартфона. Обычно нужно нажать кнопку Smart Control.
  3. Когда появится сообщение «Сброс учетной записи завершен» – нажмите Ок.

  4. Если далее появится сообщение «Интернет может быть недоступен» – нажмите Всегда подключаться. Подключение после этого автоматически продолжится.

Шаг 6. Выберите свою сеть Wi-Fi для варочной панели и подождите, пока она будет зарегистрирована в сети.

Шаг 7. Укажите

Имя устройства и нажмите Готово.

Шаг 8. Далее автоматически начнется загрузка правил использования Smart Things. После их загрузки появится окно управления варочной поверхностью. Подключение завершено.

Как подключить варочную панель Asko

Известная скандинавская фирма Asko выпускает встраиваемые в столешницу варочные поверхности всех типов: газовые, электрические и индукционные. Практически к каждой модели, представленной в магазине «Хаусдорф», прилагается инструкция, где наглядно показано, как подключить варочную панель Asko. Но если подключение индукционных и электрических устройств можно выполнить самостоятельно, то газовые потребуют обращения к специалистам из газовой службы.

Перед подключением варочной панели ее следует установить в столешницу, тщательно выверив все размеры. Края отверстия следует покрыть герметизирующей лентой или другим изолирующим материалом. Предварительно необходимо выяснить мощность панели, которая зависит от количества и мощности зон нагрева. Так, электрическая 4-конфорочная модель Asko HI1611G и имеет мощность 7,4 кВт, а 2-конфорочная Asko HI1355G — 3,7 кВт.


  • Для безопасного подключения приборов такой мощности необходимы: отдельный автоматический защитный выключатель с номинальным током 16-32 А и устройство защитного отключения (УЗО).
  • Само подключение следует производить посредством трехжильного кабеля с заземлением, желательно медного, сечением от 4 до 6 кв.мм.
  • Большинство варочных поверхностей Аско не комплектуется вилкой для подключения к розетке. Если у вас имеется заземленная розетка, вилку придется приобрести дополнительно. Если вы планируете подключить устройство к распределительной коробке, провод присоединяется к ее клеммам в соответствии с инструкцией. Если имеется только провод, выходящий из стены, нужно будет предварительно установить коробку или розетку.
  • Схема присоединения кабеля к клеммам находится также на задней стенке устройства.

Перед подключением газовых варочных панелей Аско — например, 4-конфорочной Asko HG1666SB или 2-конфорочной Asko HG1355GB, — потребуется выбрать такое место установки, где случайный сквозняк не сможет погасить пламя, а доступ к газовому крану остается беспрепятственным. Кроме того, рядом должна располагаться розетка, необходимая для работы электроподжига. Пользователь может также заранее выбрать тип шланга для подключения к системе газоснабжения. Само подключение к центральному газоснабжению и проверку отсутствия утечек имеют право производить только сертифицированные специалисты газовых служб.

Варочная панель Asko HI1611G

Варочная панель Asko HI1621G

Варочная панель Asko HG1666SB

Варочная панель Asko HG1666AB

Варочная панель Asko HI1631G

Варочная панель Asko HI1355G

Варочная панель Asko HG1776AB

Варочная панель Asko HG1615AB

Варочная панель Asko HG1986SB

Варочная панель Asko HI1655G

Варочная панель Asko HI1694G

Индукционная варочная панель Asko HI1655MF

Варочная панель Asko HG1825AB

Варочная панель Asko HI1655M

Варочная панель Asko HI1995G

Варочная панель Asko HI1994MF

Варочная панель Asko HI1994M

Варочная панель Asko HG1355GB

Варочная панель Asko HG1365GB

Варочная панель Asko HG1776SB

Варочная панель Asko HG1986AB

Варочная панель Asko HI1194G

Варочная панель Asko HI1794M

Индукционная варочная панель Asko HI1884MF

Варочная панель Asko HI1994G

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную поверхность. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

  • Теоретическая часть.
  • Срочные рекомендации
  • Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

  • трехконтактный;
  • четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут греметь, таять.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

  1. Перед подключением электроплиты необходимо установить УЗО и автомат.
  2. Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

  1. Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
  2. Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
  3. Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
  4. Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре – нейтральная точка, по двум ее сторонам – фазные провода, под ней – точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
  5. Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
  6. Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
  7. Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

  • Набор инструментов для электрика
  • Как сделать заземление в квартире
  • Почему срабатывает автоматический выключатель

Инструкция по установке

Понятная инструкция по подключению модели Electrolux

Опубликовано: Обновлено: 06.11.2017 Пока без коментариев

Как подключить электрическую духовку и варочную поверхность

Электрические плиты и духовки часто используются на домашней кухне. При этом выбор типа печи не зависит от наличия газа в доме. Однако это мощные электроприборы и рекомендации по их подключению необходимо соблюдать. Следует отметить, что электропроводка должна быть рассчитана на мощность этих потребителей во избежание аварийных ситуаций. В этой статье мы поговорим о тонкостях подключения к сети кухонного электрооборудования.

Определитесь с моделью

Если у вас установлена ​​и электрическая духовка, и варочная панель, первое, что вам нужно сделать, это определиться с моделями и рекомендациями производителей. На что обращать внимание при подключении:

1. В некоторых случаях плита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, то нужно смотреть в инструкции, может и стоит быть на связи.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъемным. В моделях со встроенным шнуром Бош такой есть, заменить нет возможности, он закреплен в пластине, если нужно будет его удлинить, то придется его обрезать и подключать с помощью клеммников, гильз или по-другому.


Подключение к сети

Обычно бытовые розетки выдерживают ток до 16А, такой ток потребляют приборы мощностью до 3,5 кВт. Поэтому, если мощность вашей плиты и электрической духовки находится в этом диапазоне, то можно подключать к розетке.

Мощные платы могут потребовать наличия трехфазного ввода, если это не так, то придется выходить из положения изменением подключения ТЭНов, включив все параллельно. Тогда мощность, скорее всего, выйдет за пределы 3,5 кВт. Затем нужно подключить провода напрямую к автомату с током до 32А. Подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа С32.

Стоит отметить, что есть вилки на 32А, они довольно большие по размеру, а их штырьки имеют необычную круглую форму, и прямоугольную. Подключаются следующим образом:

Схема подключения для разного количества фаз и величины напряжений должны быть указаны на корпусе устройства или в инструкции. Типа такие:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где должны быть установлены перемычки.

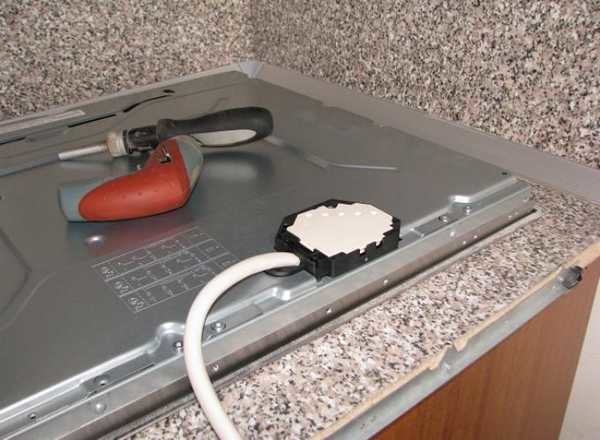

В нижней или верхней части на задней стороне обычно имеется окно, через которое осуществляется подключение.

Перемычки могут быть установлены по вашему усмотрению, в соответствии с распространенным типом сети в конкретном регионе. Обратите внимание на фото, под провода уже установлены заводские медные перемычки похожие на шины, но лучше лишний раз убедиться.

В примере на фото каждая из клемм пронумерована. Если таких перемычек нет, сделайте их сами из кусочков проволоки. На фото провода подключены напрямую к клеммам, но лучше это делать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

Запомните:

На кухне, особенно возле плиты, обычно жарко и влажно, это усугубляет работу как кабелей, так и самих приборов. Отсюда повышенный риск поражения электрическим током.

В любом случае подключение должно производиться через УЗО, а корпус крайне желательно заземлить.

Для подключения электроплиты и духовки можно использовать как гибкие кабели, так и монолитные, например, ВВГ 3х2,5 и другие подходящие.

Не подсоединяйте использованный кабель. Как правильно подобрать сечение кабеля под конкретную нагрузку Ранее на сайте была опубликована статья.

Схема подключения электроплиты через УЗО и автомат к однофазной и трехфазной электросети представлена ​​ниже:

Что нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену электропроводки, то должны четко осознавать, что старые алюминиевые кабели не рассчитаны на такие нагрузки, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене, после отделочных работ его можно прокладывать наружными способами, например, в кабель-канале.

Линия должна идти прямо от автомата открывания и к ней подключаются только электроплита и духовка.

Нельзя подключать плиту и духовку одновременно через тройники или удлинители – ничего не получится.

Если переподключаете старую электроплиту – замените вилку, возможно она старого образца и уже изношена. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Встраиваемые модели сейчас очень популярны. Они прекрасно вписываются в комплект кухонной мебели, но нужно учитывать габариты, чтобы все шло хорошо. Стоит сказать, что просто задвинуть электрическую духовку вместо кухонного стола не получится. Необходимо выдерживать небольшие допуски для нормального функционирования устройств. Они также выполняют роль вентиляции, охлаждая корпус.

На изображении ниже показаны приблизительные размеры:

  • расстояние от дна духовки до пола 5-8 см;

  • от боковых стенок корпусной и кухонной мебели – 5 см;

  • между задней стенкой и стеной – 4 см.

Вывод

Подытожим – как подключить электрическую духовку и варочную поверхность:

1. От вводного автомата должен идти отдельный кабель питания, больше к нему ничего не подключается.
