Печь-ракета своими руками: чертежи, модели и процесс изготовления

Установка печи в доме способствует нормальному обогреву жилья. Можно установить индивидуальные небольшие печки, либо проложить целую систему отопления. Сделать одновременно эффективный, компактный вариант можно, если соорудить печь-ракету.

Внешний вид

Принцип работы печи

Печь-ракета получила свое название в связи с тем, что общий внешний вид имеет некоторое сходство с ракетой, а одна из разновидностей похожа на перевернутый летный агрегат.

Принцип работы системы отопления заключается в том, что топливо закладывают под углом или сверху, а поддувало располагается на той же высоте, доставляя воздушные потоки напрямую к огню.

В соответствии с тем, какой вид конструкции установлен, отходы от сгорания будут продвигаться по дымоходным каналам, сильно охлаждаясь, либо сразу покинут агрегат через верхнее отверстие.

Движение потоков тепла

Главное, что нужно сделать – это утеплить трубу. Оптимальным решением проблемы станет установка труб меньшего диаметра внутри аналога большего размера, а свободное пространство между ними становится местом под теплоизоляцию. Например, можно засыпать золу.

Теплоизоляция деталей

Обеспечивает максимальную выработку тепла, полное сгорание дров наличие доступа ко вторичному воздуху.

Полная отдача жара достигается благодаря тому, что дымоотводная часть подсоединяется к нижней трети печи, а выходящий дым ударяется о препятствие внутри нее. Далее происходит частичное скопление продуктов горения, которые догорают дальше, выделяя еще больше тепла.

Так продолжается до тех пор, пока остывший дым не находит выход наружу.

Наглядно ознакомиться с тем, как отапливается помещение, можно в следующем видео:

Виды печей

Всего выделяют две большие группы сооружения-ракеты: переносные и стационарные.

Переносная модель располагает специальным производственным наименованием: «Робинзон». Целевым назначением выступает выделение тепловой энергии для нагрева воды, приготовления пищи в полевых условиях.

Г-образная печка

Общий вид аппарата являет собой перевернутую букву «Г», нижняя часть которой размещена горизонтально, служит приемником топлива. Сюда вкладывают дрова, разжигают огонь, подкладывают сухие ветки.

Ввиду особой формы сильно повышается воздушная тяга, раздувая пламя все сильнее на столько, что приходится ограничивать данный поток. Иначе древесина будет прогорать так быстро, что нагрев будет гораздо меньше ожидаемого.

Если выразиться кратко, то принципом действия данного варианта строения является применение энергии, выделяемой от естественного потока продуктов горения, поднимающихся по трубе.

Сила внутренней тяги

Повысить текущую способность утилизации поступающих источников энергии возможно, если сделать надбавочную теплоизоляцию, пусть даже частичную. Главное, расположить дополнительные элементы вокруг трубопровода.

Стационарный формат снабжается особым колпаком, сохраняющим тепло от выходящих газов, осуществляя лучший обогрев дома. Отличием от предыдущей версии выступает ограничение количества поступающего воздуха первичного потока, а догорание происходит внутри нижней части дымоотводного рукава, где проходит вторичный воздух.

Стационарная печка

Накаленные продукты горения собираются под колпаком, охлаждаются и вновь опускаются в канал дымохода.

В результате, на выпущенный дым воздействует три параметра: гравитация, давление, сила тяги. За счет них происходит притяжение вниз, либо отпуск в дымоход, смешивание с более горячими газами из поступающей партии, а также естественное движение внутри каналов.

Схема движения газов

Такая специфичность позволяет выложить каналы практически любой формы, главное, чтобы соблюдалось и основное назначение – удержать максимально возможное количество тепла.

Особенности конструкции используют под установку лежанки.

Сборка лежанки

Но есть другой способ сдержать падение температуры: от обогревателя выводят дымоходную трубу с водяной рубашкой, парой патрубков, где последние подсоединяются к отопительной системе.

Плюсы и минусы ракетной печки

Реактивная конструкция пользуется спросом ввиду небольших размеров, относительной дешевизны конечного сооружения.

Это оптимальный вариант для обогрева частного дома, а при должной кладке печь можно прекрасно вписать в интерьер жилья. Основные детали не будут видны, так что останется сделать аккуратными металлические колпаки, крышку топки.

Конечный вид

Экологичное построение не выделяет вредных веществ: на выходе остаются лишь водяной пар и углекислота.

Конечный вид

Постройки, выполненные собственными силами, не способны достичь оптимальной мощности, особенно, если неправильно топить.

Сухие или мокрые дрова

Вне зависимости от типа собираемого обогревателя всегда будут частичные утери тепла, но можно их свести к минимуму, если установить водяной контур к трубе, проводящей газ.

Конструкция изделия может быть разная, что позволяет сделать подобный агрегат самостоятельно, хоть из баллона из-под газа.

Печь с баллоном из-под пропана

В качестве топлива можно использовать то, что удобнее: дрова, уголь вне зависимости от их состояния, а расход будет ниже, чем у других аналогов. При небольшом расходе сырья печка выдает высокий показатель КПД.

Еще долгое время после того, как процесс горения закончится, будет сохраняться тепло: хорошо протопленная система остается теплой еще около 12 часов без возобновления топки.

Недостатками считаются необходимость постоянного личного присутствия для контроля, ручной отладки ввиду отсутствия автоматики. Также нужно часто подкидывать дрова, исключить вероятность того, что дети или взрослые дотронутся до металлических частей. Металл накаливается до экстремальных температур, поэтому способен оставить очень сильные ожоги.

Ожоги от горячих поверхностей

Ракетное строение не подходит для сборки внутри бани, так как не способно за короткие сроки прогреть помещение до требуемой температуры.

Если было решено установить такую модель обогрева, то можно забыть о подключении к трубопроводу или горячему водоснабжению: любое подключение дополнительных ответвлений разрушает герметизацию внутреннего бункера. Как следствие, теплоизоляция тоже сильно уменьшится.

Регулировка объема вырабатываемого жара осуществляется лишь при снижении или повышении количества используемого топлива. Корректировать силу прогорания посредством поддувало возможно только тогда, когда печь разжигают.

Удобное расположение контроллера

Потребуется немало времени, чтобы прогреть комнату до комфортной температуры при условии, что ее площадь составляет менее 20 кв. м., иначе отопления будет недостаточно.

Невозможно достичь максимального уровня работы ракеты, если используются сырые дрова: пиролиз возможен только с сухой или полностью просушенной древесиной.

Основные размеры

Прежде, чем приступать к строительным работам, нужно точно знать, какие размеры у каких частей сделать.

Высота канального барабана представляет собой его удвоенный диаметр, который зависит от того, сколько планируется выложить каналов. От 4% до 6% данной вышины – величина зольника.

Если планируется обмазка глиной, то высота слоя не должна быть более 2/3 высоты обрабатываемой части, а толщина всего треть. Лежанку покрывают глиной на ¼ барабанного диаметра.

Пример расчетов

Площадь трубного сечения составляет 7% от аналогичного поперечного параметра, а половина используемого размера будет габаритами поддувала.

Жаровая полость является равнозначной, а внешний дымоход по сечению соотносится с двойным поперечным числом трубы.

Изоляция вокруг дымоходной части, выступающей наружу, укладывается до 6 см. Максимальная высота внешнего трубопровода не превышает 4 м.

Продолжительность газоотводного канала напрямую зависит от диаметрального размера барабана. Например, если используется установка 60 см, объем которой 200 л, то искомое значение равно 6 м, не меньше.

Когда сборка каналов вдвое меньше, длина газоотвода не превышает 4 м.

Порядок сборки своими руками

Используемые инструменты и материалы рознятся ввиду того, какой именно вариант конструкции был выбран к постройке.

Вне зависимости от выбора, общий порядок действий включает несколько шагов. Первый из них – это составление схемы. Отображение планируемого сооружения с учетом всех замеров поможет приобрести требуемое количество материала, сделать запас сырья.

Далее закупают расходники, готовят все приспособления и выполняют подготовку рабочего места. Пространство освобождают ото всего, а для установки стационарной модели с лежанкой заливают фундамент, что потребуется частичной разборки пола.

Когда расчеты проведены, материалы подготовлены, а место очищено, приступают к работе.

Печка из баллона

Походным вариантом считается воздвижение из пустого газового баллона. Топочную камеру формируют из профилированной трубы 15 на 15 см, через нее же осуществляется закладывание топлива.

Внутренний газоотводный канал создают при помощи стальных труб с диаметром от 7 до 15 см, а на дымоходный выступ оставляют запас 10 см.

Теплоизолирующим средством является базальтовое волокно, обладающее плотностью от 100 кг/куб. м. Также понадобится металлический лист не толще 3 мм.

Сперва у баллона выкручивают вентиль и заливают внутрь чистую воду. Верхнюю баллонную часть срезают болгаркой по шву.

На боковых частях делают прорези под монтаж топки с последующей установкой дымохода.

Профилированные детали вставляют, соединяя с вертикальным каналом, проведенным сквозь дно основной части.

Дальнейшая сборка осуществляется в соответствии с нижеследующей схемой:

Схема сборки печи из баллона

Теперь удаленную ранее верхнюю часть приваривают на место, проверяют швы на герметичность: не должно быть бесконтрольного поступления воздуха.

Потом монтируют дымоход, водяную рубашку и вновь проводят проверку. Чтобы достичь оптимальной силы тяги, важно расположить трубу над топливником не менее, чем на 4 м.

Печь длительного горения

Если планируется долговременное использование, лучше собрать полноценное сооружение, под которое составляют предварительный чертеж.

Для качественного выполнения работ потребуется подготовить красный кирпич в большом количестве, несколько шамотных блоков, формирующих топку, а также трубы и металлические элементы. Укладку производят с использованием строительной смеси из глины и песка.

Сперва делают прочный фундамент: выкапывают прямоугольную ямку глубиной около 40 см, дно засыпают керамзитом или щебнем, тщательно трамбуют. Далее послойно насыпают песок, орошают его водой и уплотняют, укрывают несколькими слоями полиэтиленовой пленки.

Упрочняет конструкцию арматурная вязка: несколько прутков арматуры укладывают друг на друга, формируя решетку и скрепляют горячей сваркой.

Приступают к сборке опалубки из деревянных досок. Высота бортиков должна составлять не менее 20 см при условии, что толщина основания будет 10-15 см.

Форму из древесины ставят внутрь ямы, кладут арматуру, намешивают раствор из цемента, песка, воды внутри достаточно большой тары до консистенции густой сметаны и заливают. Теперь понадобится немного утрамбовать смесь, что делают посредством строительного вибратора или многократно протыкая насквозь арматурным прутком. Не стоит слишком усердствовать: излишне плотное основание быстро растрескается.

Потребуется переждать не менее двух-трех недель, чтобы цемент просох и можно было снять опалубку. Сверху фундамент обмазывают битумом или застилают рубероидом для гидроизоляции.

Теперь начинают делать кирпичную кладку. Первый ряд кладут прямо на изоляцию, выдерживая между блоками не более 3 мм. Сперва формируется общий контур, а после уже выкладывается внутренняя часть. Место под топку оставляют сразу и кладут ее из шамотного кирпича.

Следующий ряд выполняют с частичным смещением блоков следующего яруса относительно кирпичиков предыдущего, чтобы швы были закрыты сверху и снизу.

Следующим шагом станет создание дымоходного канала, воздвижение дымохода, ставят котел с водой.

Пример готовой печи с глиняным покрытием

Места установки дверок или иных перекрывающих деталей также оставляют свободными относительно нижней части, но при выкладке ряда, внутри которого предполагается размещение, уже устанавливают детали. Если ставят дверцы, используют огнеупорную проволоку.

Необходимо обеспечить агрегат воздуховодом с улицы, так как устройству требуется очень много свежего воздуха.

После завершения работ печь оставляют просыхать почти на месяц и только потом проводят пробную топку. Первый раз сжигают совсем мало топлива, которое, чаще всего, являет собой несколько газет или сухих тонких веточек. Постепенно количество дров и время отопления увеличивают, что не дает конструкции потрескаться.

Собрать печь-ракету достаточно просто, а печь станет отличным вариантом для размещения на даче, либо загородном домике. Дополнительно можно вмонтировать барбекю и готовить свежую пищу на открытом воздухе.

Пример того, как можно сделать реактивную постройку из баллона показано в видеофайле:

Средняя оценка

оценок более 0

Поделиться ссылкой

чертежи, фото и видео инструкция

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 10000С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

  • высокий коэффициент полезного действия – 85%;
  • очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
  • отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
  • возможность использовать любое твердое топливо;
  • минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции.  Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

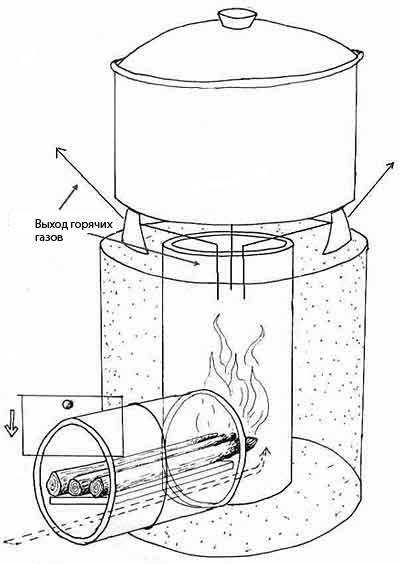

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

  • высота барабана составляет 2 его диаметра;
  • высота глиняной обмазки – 2/3 высоты;
  • толщина обмазки – 1/3  диаметра;
  • площадь сечения трубы – 7% от ее поперченного сечения;
  • площадь поддувала – 1/2 сечения трубы;
  • жаровая труба по горизонтали и вертикали должна быть одинаковой;
  • объем зольника – 4-6% от высоты барабана;
  • площадь сечения внешнего дымохода –  двойное поперченное сечение трубы.
  • толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
  • толщина обмазки лежанки – 1/4 диаметра барабана;
  • высота внешней трубы – 4000 мм;
  • длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

  1. Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
  2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

  • 2 ведра;
  • труба из нержавеющей стали;
  • речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

схема, чертежи, пошаговая инструкция и прочее + видео

Какую печь лучше использовать летом?

Лучшим решением станет спиртовая мини-печь для палатки. Небольшой вес, компактные размеры позволяют каждому члену туристического похода брать свою самодельную печку.

Единственный недостаток в сравнении с готовыми фирменными конструкциями – отсутствие возможности транспортировать печку с залитым горючим. Но это не существенный недостаток — положить пузырек спирта в рюкзак не составит труда. Печи длительного горения используют для зимней палатки.

Все три вида печи подходят для зимней палатки. Зимняя рыбалка предполагает длительное нахождение при низких температурах, лунки не должны замерзать, иначе рыбалка не состоится. Разница температур в палатке и снаружи без отопительных приборов не превысит 2-3 градусов, что при -20С не ощутимо.

  • Чаще всего используют газовый инфракрасный обогреватель длительного горения и печь на дровах. Они дают хороший обогрев, повышают температуру в палатке минимум на 15-20 градусов. Газовая модель сгодиться как походная печь для приготовления пищи, отлично разогревает пространство, компактная, легкая.
  • Более экономным вариантом станет печка на дровах. Стальная конструкция легкая в транспортировке. Складную печь можно быстро монтировать и разбирать. Если рыбалка планируется вблизи насаждений, лесов – с заготовкой дров проблем не возникнет, в ином случае топливо придется вести с собой. Также, есть риск отравления угарным газом в случае негерметичного крепления трубы дымохода. Даже если самодельная печь для палатки сделана по технологии – проветривать нужно обязательно. Дровяные печки для палатки зимней рыбалки используют для больших шатров, а газовые – для малых.

Чертежи печи «Огниво» и других моделей своими руками

Лучше всего своими руками делать небольшие переносные конструкции: ракета «Огниво» и «Робинзон». Легко выполнить расчет, а для работы потребуется обрезки профильных труб и навыки сварки металла. Размеры могут отличаться от чертежа, это не страшно

Важно соблюдать пропорции

Стационарные печи ракета делаются из газового баллона или металлической бочки. Эти элементы выполняют роль корпуса. Внутри печка оборудуется трубами меньшего размера или шамотным кирпичом. Из баллона можно сделать как стационарный агрегат, так и мобильный.

Схема печи непрерывного горения:

  • Дымоход;
  • Колпак;
  • Утеплитель;
  • Загрузочный бункер;
  • Зона горения;
  • Зона дожигания.

Печь Огнево можно купить в специализированном магазине по достаточно приемлемой цене

Сделать расчет печи ракета бывает непросто, ведь точной методики не существует

Следует обращать внимание на проверенные готовые чертежи. Необходимо для конкретного помещения определять свой размер отопительного оборудования

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Стеллаж из профильной трубы 20х40 своими руками

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

  • переносные агрегаты из металлических труб, жестяных банок или вёдер;
  • реактивные отопительные приборы из газового баллона;
  • печи, построенные из шамотного кирпича и металлической ёмкости;
  • отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Как работает

В интернете на некоторых сайтах указывается, что принцип работы ракетных печек основан на двух основополагающих принципах:

  1. Пиролиз топлива при повышенной температуре и дожигание образовавшихся газов в специальном канале — дожиговой камере или райзере.
  2. Принцип утилизации тепла в печи основан на теории свободного движения газов, так называемой колпаковой системе. Вся система действует без побуждения тяги дымовой трубой.

На деле же эти утверждения верны только частично. Точнее, второе из них. Потому, что труба отсутствует в компактной версии печи, но тягу создает сам райзер.

А в стационарных мощных печах труба присутствует. Она довольно крупная, не менее 5 метров высотой.

Не все просто и с принципом забора тепла. Действительно, некое подобие колпаковой камеры можно рассмотреть в теплообменнике райзера. Но дальше подключается самая настоящая дымооборотная система с боровом, то есть горизонтальным каналом.

Так что, утверждения авторов об отсутствии дымооборотов и трубы в ракетной печи говорят о непонимании ими принципа работы печей вообще.

В этом виде печей топливник играет не главную роль. В нем горение очень ограниченно, это заведомо происходит при недостатке кислорода. Задач у топливника две:

  • обеспечить пиролиз — тепловое разложение древесины;
  • создать условия длительного горения. По этой причине все топливники в той или иной степени конструируются как аналог шахтных.

Для понимания сути, рассмотрим, что же такое шахтный топливник. Это объем, в котором происходит горение. Но не только в нижней части.

Представьте себе большую бочку, заполненную деревянными брикетами или поленьями. А теперь, заставьте гореть загруженное дерево только в нижней части, у дна.

Естественно, для этого придется организовать обратную, сверху вниз, или горизонтальную тягу. Верх бочки-топливника надо будет накрыть достаточно герметичной крышкой. По мере сгорания, топливо будет замещаться из верхнего запаса, по причине земного тяготения.

Это и есть модель шахтного топливника.

В любой ракетной печи топливник ориентирован не горизонтально, а вертикально. В крайнем случае — по диагонали. Но вектор тяги, даже в наклонном, косом топливнике, также будет направлен сверху вниз.

Как уже замечали, в топливнике идет не полное сгорание, а лишь тепловое разложение дров. Полученные газы поступают в дожигатель — вертикальную толстостенную трубу. В нее, независимо от топливника, подается воздух — для обеспечения кислородом.

В этих целях под топливником делают небольшой канал, доходящий до дальней стенки и выходящий непосредственно в райзер.

Происходит такое и в случае, когда основной топливник оборудован колосниковой решеткой, а подача первичного и вторичного воздуха смешана. То за решеткой все же делают участок глухого пода, который не доходит до задней стенки печки. Через этот промежуток воздух уходит в дожиговую камеру и, вместе с тем, прогревается.

В совсем небольших печурках, работающих по подобному принципу, отдельного канала под топливником не делают. Просто в боковых стенках райзера сверлят ряд небольших отверстий, через которые в зону дожига и проходит воздух.

Собственно, на этом простая механика небольших походных печек, вроде популярных «робинзон» или «тайга», заканчивается. На трубу ставится специальная конфорка, которая не препятствует выходу газов из райзера.

На этой конфорке турист имеет возможность что-то приготовить. Но такую конструкцию невозможно приспособить под отопление.

Поэтому инженеры пошли дальше, создав стационарные варианты реактивных печек.

Для этого на трубу дожигателя одели колпак-теплообменник из металла. После его прохождения газы направляют в горизонтальный канал-боров, над которым сооружают лежанку или лавку.

Но увеличивать высоту трубы не получится, ведь так увеличится тяга. Тогда вместо замедления случится ускорение. Поэтому решили по-другому: направить поток по спирали, закрутить его внутри трубы.

Надеяться на силу Кориолиса не имеет смысла. Поэтому в самом низу дожиговой камеры ставят небольшие направляющие жалюзи, чуть скашивающие поток газов.

Иногда такую «вертушку» располагают непосредственно в канале подачи вторичного воздуха. Крутится чуть меньше, но и нагревается менее интенсивно — так срок службы дольше.

Стоит также отметить, что такой пиролизно-ракетный принцип применяют и в некоторых обычных кирпичных отопительных печах. Но в них это происходит не так наглядно. Поэтому и громкого «космического» имени эти конструкции так и не получили.

Простейшая самодельная печь, является, по сути, повторением образцов промышленного изготовления. Съемная конфорка заменена на постоянные стойки.

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.

  • Используя уровень, выкладываем основу для рабочей камеры.
  • Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

Заливаем фундамент

  • Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
  • Поднимаем боковые стенки, укладывая несколько рядов кладки.
  • Теперь обустраивается нижний канал ракеты, согласно порядовки.
  • Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

  • Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
  • В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
  • Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

  • Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
  • К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
  • Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

  • На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
  • Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
  • Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

  • Сверху перлитовая засыпка также запечатывается посредством обмазки.
  • Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т. д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
  • Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
  • Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

  • Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
  • Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
  • Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
  • Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

Так выглядит готовая печная конструкция с лежанкой

Как не прекращает работу печь-ракета?

Не обращая внимания на оглушительное космическое наименование, эта отопительная конструкция не имеет ничего общего с ракетными системами. Единственный наружный эффект, придающий определённое сходство – струйка пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основывается на 2-ух базисных принципах:

  1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
  2. Дожигании газов дыма, выделяющихся при возгорании древесины (пиролизе).

Самая примитивная реактивная печь действует по принципу прямого горения. Достигнуть термического разложения древесины (пиролиза) ее конструкция не дает возможность. Чтобы это сделать нужно сделать мощную теплоаккумулирующую обмазку внешнего кожуха и высококачественную термическую изоляцию внутренней трубы.

Не обращая внимания на это переносные ракетные печи отлично исполняют собственные функции. От них не просят высокой мощности. Генерируемого тепла абсолютно достаточно для приготовлений пищи и обогревания в палатке.

Принцип работы печи

Печь-ракета функционирует по двум специфическим принципам. Они являются заимствованными от других популярных печей, которые для отопления предполагают использовать твердое топливо. К этим двум принципам относится:

  • пиролиз, заключающийся в дожигании древесных газов, которые возникают в процессе горения топлива;
  • принцип свободного прохождения газов по различным каналам, имеющимся в оборудовании.

Если предполагается самая простая конструкция, которая будет использоваться для готовки, то применяется второй принцип работы, поскольку в ней не имеются элементы, пригодные для создания пиролиза.

Дровяная ракетная печь прямого горения, которая является самой простой, не используется для отопления, однако пригодна для готовки еды, она имеет небольшие размеры, а для ее формирования используются трубы. Конструкция агрегата состоит из короткой трубы, являющейся топливником. Именно в нее закладывается топливо, а во время его горения возникают раскаленные газы, поднимающиеся вверх, и выходящие наружу.

В трубе делается специальный срез, где можно готовить пищу, а подходит такое устройство для дома, который используется очень редко в зимнее время. Для отопления печь данного типа не подходит, однако найти старые трубы для ее создания очень просто, а если посмотреть обучающее видео, работы могут быть легко реализованы самостоятельно.

Для обогрева дома или бани лучше всего пользоваться усовершенствованным оборудованием. Оно обычно создается из кирпича и металлического листа,также используются трубы. “Робинзон” дополняется теплообменным устройством и специальными каналами для отвода газа. Также печь оснащается подходящим контуром, качественной и надежной рубашкой.

Такое оборудование длительного действия обычно используется для формирования водяного и качественного отопления, которое может применяться для дома с большим количеством комнат разного размера. Видео с принципом работы данного оборудования можно легко найти в интернете.

Как увеличить эффективность печки

Реактивные печи длительного горения можно сделать еще более эффективными, если их немного доработать. Если райзер (жаровая труба) закрыт металлическим кожухом, приварите к наружной поверхности вертикально располагающиеся трубы небольшого диаметра – они образуют конвектор, эффективно прогревающий воздух в помещениях. Этот способ модификации подойдет для металлических агрегатов, используемых для обогрева помещений технического назначения (например, гаражей).

Любую металлическую ракетную печь можно сделать более эффективной, если обложить ее кирпичом или натуральным камнем. Кладка будет сохранять тепло и медленно отдавать его в помещение. Одновременно с этим она позволит избавиться от нестерпимого жара при слишком интенсивном прогреве.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Следующий ряд кирпичей перекрывает середину канала, оставляя по бокам 2 прямоугольных проема размерами 20×20 см и 25×20 см. Кирпичи перекрытия ставятся на ложок вплотную друг к другу, поскольку они будут нести нагрузку от грунта и полов. Проем меньшего сечения образует переход в вертикальный канал, большего — дверцу топливной камеры.

Поскольку ракетная печь — строение немассивное, то для возведения вертикального канала кирпичи можно класть на ложок (на ребро) таким образом, чтобы их плоскости перекрывали одна другую и образовывали шахту размером 200×200 мм. Необходимо своими руками уложить 9 рядов кирпича, тщательно контролируя вертикаль. По окончании кладочных работ раствору нужно дать время высохнуть (1-2 суток).

Завершающий этап

Чтобы печь-ракета не отдавала тепло грунту, засыпку котлована вокруг топливника нужно производить керамзитом либо вермикулитовым щебнем. После чего сверху вертикального канала надевается тонкостенная труба ДУ450 и обрезается вровень с плоскостью верхнего кирпича. Просвет, получившийся между наружными сторонами кирпичной кладки и трубой, тоже засыпается огнестойким утеплителем.

Железная бочка надевается на вертикальный канал дном вверх. При этом ее дно не должно упираться в кирпичную кладку, так что под бочку придется устроить основание на необходимой высоте. Затем в нижней части бочки вырезается круглое отверстие диаметром не менее 150 мм, куда герметично подключается дымоходная труба такого же размера. Верхняя часть бочки, выступающая в помещение, окрашивается специальной эмалью, нижняя отделывается глиной или другим подходящим материалом.

Со стороны закладки дров устанавливается дверца, а с торца горизонтального канала — воздушная заслонка. После окончания строительства ракетную печь необходимо испытать, сделав пробную растопку. Не стоит сходу закладывать большую порцию дров, начните с малого. Проверьте, как себя ведет печка в разных режимах подачи воздуха и не просачивается ли где-нибудь дым.

При всех своих достоинствах ракетная печь, сложенная из кирпича, остается довольно примитивным сооружением.

Она способна обогреть лишь одно большое помещение, что очень удобно для дачного домика, также для дачи подойдет кирпичная печь без фундамента. О высокой эффективности речи не идет, КПД агрегата вряд ли превышает 50%. Подкупает простота конструкции и ее дешевизна.

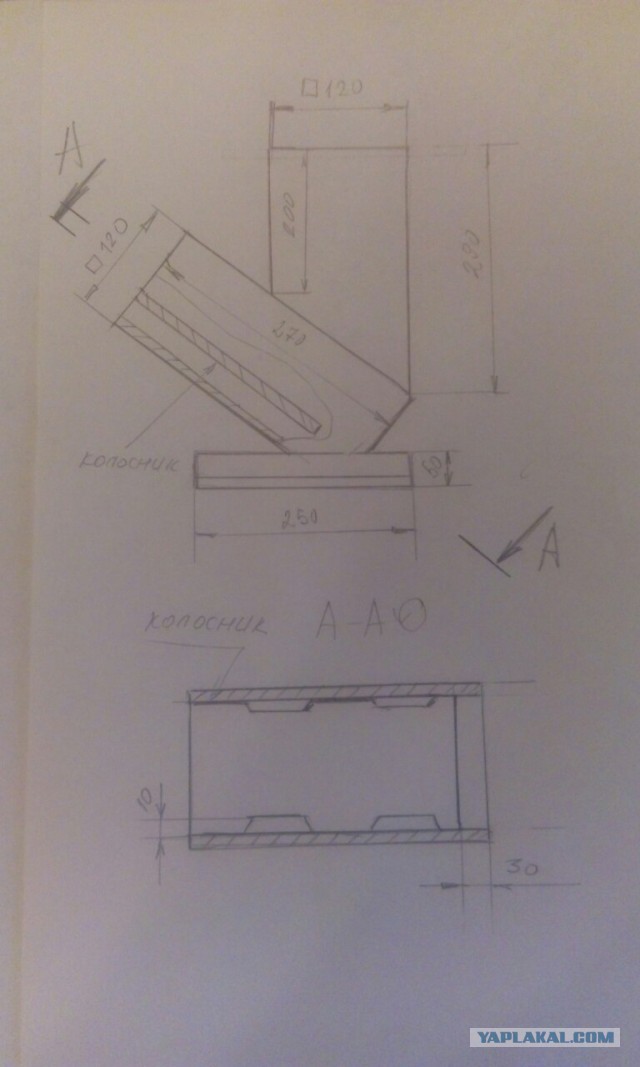

Делаем ракетную печь своими руками. Чертежи

Содержание

  • 1 Что представляет собой ракетная печь?
  • 2 Принцип работы печи
  • 3 Каковы плюсы и минусы печи?
  • 4 Что нужно сделать перед непосредственными работами?
  • 5 Процесс создания печи

Для обогрева сооружений по-прежнему очень часто используются различные печи. Они подходят для бани или сауны, а также разнообразных хозяйственных построек.

Они могут предназначаться для формирования полноценного отопления, которое будет высокоэффективным и надежным. Как правило, одновременно с печкой устанавливаются трубы, что позволяет использовать конструкцию для обогрева сразу нескольких помещений.

Что представляет собой ракетная печь?

Достаточно интересным вариантом для любого помещения считается ракетная печь, сделанная своими руками. Ее конструкция отличается оригинальностью, а она подходит как для частного дома, так и для бани, а также для других видов сооружений. При ее создании с контуром не требуются дорогостоящие материалы, размеры выбираются в зависимости от габаритов обогреваемого помещения, однако важно заранее сделать правильный чертеж, чтобы получить эффективное и прочное устройство. Если будет применяться правильная и актуальная схема, то можно своими руками сделать качественное водяное отопление в помещении.

Принцип работы печи

Печь-ракета функционирует по двум специфическим принципам. Они являются заимствованными от других популярных печей, которые для отопления предполагают использовать твердое топливо. К этим двум принципам относится:

  • пиролиз, заключающийся в дожигании древесных газов, которые возникают в процессе горения топлива;
  • принцип свободного прохождения газов по различным каналам, имеющимся в оборудовании.

Если предполагается самая простая конструкция, которая будет использоваться для готовки, то применяется второй принцип работы, поскольку в ней не имеются элементы, пригодные для создания пиролиза.

Дровяная ракетная печь прямого горения, которая является самой простой, не используется для отопления, однако пригодна для готовки еды, она имеет небольшие размеры, а для ее формирования используются трубы. Конструкция агрегата состоит из короткой трубы, являющейся топливником. Именно в нее закладывается топливо, а во время его горения возникают раскаленные газы, поднимающиеся вверх, и выходящие наружу.

В трубе делается специальный срез, где можно готовить пищу, а подходит такое устройство для дома, который используется очень редко в зимнее время. Для отопления печь данного типа не подходит, однако найти старые трубы для ее создания очень просто, а если посмотреть обучающее видео, работы могут быть легко реализованы самостоятельно.

Такое оборудование длительного действия обычно используется для формирования водяного и качественного отопления, которое может применяться для дома с большим количеством комнат разного размера. Видео с принципом работы данного оборудования можно легко найти в интернете.

Каковы плюсы и минусы печи?

Печь-ракета отличается положительными и отрицательными параметрами. К плюсам относится:

  • монтаж оборудования для дома с применением кирпича, труб и металла отличается простотой;
  • стоимость оборудования длительного действия будет невысокой;
  • возможность выполнения работы своими руками, так как не возникает сложностей в процессе кладки кирпича, при работе с контуром, при монтаже трубы или других элементов, также редко приходится сталкиваться с доработками;
  • такую печь можно использовать для создания полноценного водяного отопления;
  • размеры оборудования могут быть разными в зависимости от обогреваемого помещения;
  • КПД является очень высоким, а водогрейка получается долговечной и надежной:
  • загрузка топлива для обогрева комнат выполняется быстро и без проблем.

Дровяная ракетная печь имеет и минусы, к которым относятся:

  • для обогрева важно пользоваться качественными и полностью сухими дровами, а иначе не удастся добиться нужного горения;
  • печь «Робинзон» требует постоянного присутствия и контроля со стороны человека для безопасности использования.

Что нужно сделать перед непосредственными работами?

Первоначально следует подготовить все материалы и оборудование, а также чертежи. Важно определиться с размерами будущего оборудования, а также решить, какова будет его конструкция и другие параметры.

Если печь будет применяться для создания водяного отопления, то необходимо подготовить трубы нужного количества и качества. Для кладки надо пользоваться жаропрочным красным кирпичом, поскольку тогда получится печь длительного горения, которая не будет опасна для использования, а также прослужит долгое время.

Применение кирпича обосновано только для создания стационарной печи. Также приобретается металлическая бочка и трубы для дымохода, водогрейка, арматура и некоторые другие расходные материалы, благодаря которым получится полноценная печь для качественного и равномерного водяного отопления строения.

Поскольку печь-ракета будет с водяным контуром, важно решить, будет ли приобретаться теплообменник по уже созданной печи или она будет создаваться под размеры уже имеющегося прибора.

Процесс создания печи

  • в полу создается яма подходящей глубины и размера, которая предназначена для установки дымохода печи с контуром;
  • укладывается металлическая бочка, которая выступает в качестве специального колпака, а ее следует покрыть жаростойкой краской, чтобы получилась долговечная конструкция, не портящаяся во время горения топлива;
  • установка фундамента для печи из кирпича с водяным контуром, а для этого изначально устанавливается опалубка, а также углубляется два или больше кирпича, далее укладывается арматура на дно и по периметру кладутся кирпичи, после чего производится заливка основания;
  • после подготовки фундамента можно приступать к кладке печи с контуром длительного действия, а для этого важно постоянно ссылаться на имеющие чертежи;
  • во время кладки важно уложить в бочку фланец, с помощь которого будет присоединяться дымоход, также монтируется тройник подходящего типа, благодаря которому будут очищаться трубы;
  • на подымающуюся часть устанавливается водогрейный элемент, с которым соединяются трубы, предназначенные для водяного отопления;
  • основание полученной ракетной печи нужно окружить мешками с песком, а все дыры и пробелы замазываются глиной;
  • подсоединяется дымоходная труба нужного размера, на восходящей части которой монтируется металлическая бочка;
  • проверка работоспособности ракетной печи с контуром, предназначенной для длительного горения, а при обнаружении неполадок устраняются все проблемы.

Если во время работы пользоваться заранее сделанными чертежами и просматривать обучающее видео, можно получить печь нужного размера и оптимального содержания. Оборудование с контуром легко используется для водяного отопления, а при этом не возникает опасности для людей во время горения. Схема может быть создана самостоятельно, а также можно найти подходящие варианты в интернете.

Таким образом, печь с контуром является идеальным решением для обогрева сооружений, а при этом она может предназначаться только для готовки или может быть долгого горения для постоянного обогрева помещений.

Печь ракета – особенности изготовления своими руками, а также чертежи и видео ракетной печной системы

Под ракетной а, точнее сказать, реактивной печью подразумевается отопительно-варочная система, работающая на древесных продуктах. При этом большую популярность такое оборудование получило благодаря нескольким факторам, самыми важными из которых считаются – простота конструкции и незначительная стоимость при изготовлении. Помимо этого, реактивная печь обладает уникальными техническими характеристиками.

  • Принципиальные особенности работы ракетной печи
  • Разновидности реактивных печей
  • Кирпичная ракетная печь с металлической бочкой
  • Походно-садовая ракетная печь
  • Правила использования реактивной печи
  • Печь ракета в парилке – основные особенности

Также такая популярность обусловлена тем, что собрать ракетную печь сможет любой человек своими руками буквально за несколько минут, а если приложить немного дополнительных усилий, можно на даче соорудить полноценную обогреваемую лежанку. При этом необязательно строить громоздкую русскую печь или конструктивно сложное колпаковое отопительное устройство. Конструкция реактивной печи позволяет изготавливать её с любым дизайном, который ограничивается только фантазией её владельца.

Принципиальные особенности работы ракетной печи

Газы, нагреваемые в процессе горения топлива, вместо трубы отвода дыма попадают в специально обустроенный колпак, где происходит их полное сгорание, благодаря чему в таком устройстве отсутствует сажа. При этом температурные показатели в значительной мере возрастают, а давление в системе понижается.

Повторение такого цикла является беспрерывным, благодаря чему ракетная печь длительного горения переходит на максимальный режим с высокой тягой, сила которой будет зависеть от конструкции отопительного устройства и качества его сборки. При этом температурные показатели в колпаке достигают 1200ᵒ C, вследствие чего происходит полное сгорание топлива.

Именно благодаря этому обустройство дымохода, возможно, как под полом, так и через любую нагревательную систему: лежанка или скамья с подогревом. Помимо этого горячий колпак может использоваться для подогрева воды готовки пищи, сушки фруктов и т. д. Также к положительным свойствам такого устройства можно зачислить следующие:

  • высокая степень КПД;
  • полное сгорание сажи;
  • высокая температура нагрева;
  • использование в качестве топлива любых древесных отходов: шишки, сырые ветки, сухая трава и т. д;
  • высокая экономичность – ракетная печь использует в 4 раза меньше топлива, чем её стандартный аналог.

Разновидности реактивных печей

На сегодняшний день различают несколько видов печей-ракет в зависимости от конструктивных особенностей устройства.

  • Переносные системы из жестяных банок или вёдер. Такие устройства прекрасно подойдут в качестве походных печей.
  • Ракетные печи из шамотного кирпича и бочки из металла имеют горизонтальный дымоход и наружный стояк для увеличения тяги.
  • Реактивные кирпичные печи используют для воздушного обогрева полов. Такие конструкции имеют несколько труб отвода дыма.

Хочется обратить внимание, что конструктивно кирпичные печи-ракеты самые сложные в изготовлении и поэтому их монтаж своими руками под силу не каждому.

Кирпичная ракетная печь с металлической бочкой

В представленном случае работа обычно начинается с подготовки всего, что может понадобиться в процессе сооружения печи:

  • жаропрочный красный кирпич;
  • бочка из металла;
  • металлическая дымоходная труба;
  • старое металлическое барбекю;
  • жаростойкая краска;
  • металлическая арматура;
  • небольшое количество керамзита, самана и перлита;
  • песочно-цементная смесь;
  • щётка по металлу;
  • строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

  1. В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
  2. В качестве колпака для печного устройства используют металлическую бочку. Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.

Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.

На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.

  1. Подготавливают опалубку.
  2. В месте установки топки в почву углубляют несколько кирпичей.
  3. На дно кладут арматуру.
  4. По периметру нижней части топки по уровню кладут кирпичи.
  5. Фундамент заливают песочно-цементной смесью.

После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.

  1. Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
  2. На 2 раду начинают формировать нижний канал ракетной печи.
  3. На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.
  4. Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода. Также желательно установить тройник для очистки дымоходной трубы.
  5. Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
  6. Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
  7. Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
  8. Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
  9. После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.

Ну и в завершение выполняют обкладку дымохода.

  1. Трубу дымохода облаживают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
  2. Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод. После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой, а если у кого-то остались вопросы можно ознакомиться с видео.

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

  • 2 ёмкости из жести с разным диаметром;
  • металлические уголки;
  • хомуты из стали 10 см диаметра;
  • дымоходная труба из нержавейки;
  • щебёнка;
  • электрическая болгарка;
  • ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

  1. Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
  2. Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
  3. Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
  4. Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
  5. Вторую ёмкость надевают на ракетную печь.
  6. Из металлической проволоки сгибают конфорку для посуды.
  7. Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском. И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги.

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо. При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

Печь ракета в парилке – основные особенности

Наверняка у большинства владельцев собственной парной может возникнуть вопрос – можно ли пользоваться реактивной печью в бане? На первый взгляд для этого нет никаких преград, ведь на крышке можно легко соорудить каменку.

На самом деле такое устройство в бане использовать нельзя. Чтобы получить лёгкий пар первым делом прогреваются стены парной, а только после этого воздух. При этом для нагрева воздуха печь должна излучать тепло. Это и является основной проблемой – в реактивной печи конвекция имеет чёткое распределение, а тепловые потери, нагревающие, воздух вовсе отсутствуют.

ПОСМОТРЕТЬ ПЛАНЫ

8. Масса идей

Если вы когда-нибудь застряли на пути к эффективному приготовлению пищи и нуждаетесь в вдохновении, перейдите по этой ссылке. Здесь вы сможете найти множество различных идей, чтобы разжечь ваше воображение, которые предоставят вам лучшую ракетную печь для всего, что вам нужно. От использования всех видов материалов до создания конечного продукта — вы обязательно найдете именно то, что ищете.

ПОСМОТРЕТЬ ПЛАНЫ

9. Железобетон

В следующем варианте предлагается использовать железобетон в качестве основного материала для этой высокой наружной печи, потому что он создаст дровяную печь с высокой изоляцией. Вам может понадобиться больше материалов для этого проекта, чем для некоторых других в этом списке, например, 60 фунтов песка и 80 фунтов цементной смеси.

ПОСМОТРЕТЬ ПЛАНЫ

10. Варочная панель из нержавеющей стали

Для выполнения этого проекта вам понадобится много стали и несколько камней. Нержавеющая сталь обеспечивает хорошее распределение тепла для лучистого тепла, и важно использовать минеральную вату, гравий и камни в качестве изоляции. В целом, с помощью кусков дерева можно нагреться до 500 градусов.

ПОСМОТРЕТЬ ПЛАНЫ

11. Простая ракетная печь для начинающих

Если вы только начинаете заниматься сваркой, то это правильный выбор для вас. Вам нужно будет использовать сварочный аппарат MIG и инструменты для мастерских, что может показаться пугающим, но это один из самых простых вариантов.

ПОСМОТРЕТЬ ПЛАНЫ

12. Барбекю-трансформер Ракетная плита с металлическим ведром

Наличие большого количества неиспользуемых инструментов не означает, что их нужно выбрасывать. Лучше всего использовать эти запасы в будущем для других планов, таких как этот. Вы будете удивлены, увидев, насколько хорошими будут результаты. Это может показаться пугающим, но у ваших старых припасов гораздо больше применений, чем вы могли себе представить, включая приготовление целой еды для вашей семьи на заднем дворе!

ПОСМОТРЕТЬ ПЛАНЫ

13.

Для усадьбы

Эффективная печь для усадьбы полностью изменит ход вашего кулинарного пути. Они не будут использовать много дерева, и вам нужно будет только нагреть его, используя палки и ветки. Вы можете построить несколько различных размеров в зависимости от труб и банок, которые вы найдете. Есть так много разных способов, которыми вы можете построить их, чтобы в результате получилось что-то замечательное.

ПОСМОТРЕТЬ ПЛАНЫ

14. Бетон и прочный

Как отмечает автор, он переживет вас из-за прочности бетона, но это один из самых простых в изготовлении вариантов. Он не изолирован, поэтому вам может понадобиться положить что-то сверху, чтобы немного заглушить выхлоп, когда вы захотите начать готовить.

ПОСМОТРЕТЬ ПЛАНЫ

15. Материал песка

Для этого проекта вам понадобится песок, трубы, небольшая лопата, топор или топорик, если вам нужно рубить дрова, а когда вы пойдете разводить огонь, вам нужно дерево, бумага и спичка или зажигалка. Это предназначено для тех, кто хочет построить печь на пляже. Самая важная часть – это ожидание затвердевания песка в течение нескольких часов.

ПОСМОТРЕТЬ ПЛАНЫ

16. Самый дешевый

Не хотите грабить банк, чтобы сделать что-то своими руками? Вы пришли в нужное место! Мы всегда поддерживаем идею использования переработанных вещей, чтобы воплотить в жизнь все, что придет вам в голову. Для этого конкретного руководства по эксплуатации вам понадобятся три канистры с маслом. Это хороший выбор, независимо от того, для каких целей вы будете его использовать, особенно для кемпинга.

ПОСМОТРЕТЬ ПЛАНЫ

17. Полезное и домашнее

Самое приятное в следующем варианте то, что вы можете быстро приготовить все, что захотите. Например, приготовление пищи и кипячение воды — одни из самых быстрых операций, которые только можно сделать. Если вы хотите отправиться в поход, на рыбалку, охоту или в любую поездку, вы обнаружите, что это было чрезвычайно полезное творение. Если вы часто бываете в дороге, вы поймете, что удивляетесь, как вы так долго обходились без него.

ПОСМОТРЕТЬ ПЛАНЫ

18. Вихревая компоновка

Что делает эту печь уникальной, так это то, что благодаря расположению печи она создает поток, который генерирует вихрь, что позволит вам максимально использовать дров и топлива. Что касается материалов, вам понадобится оцинкованный стальной лист, что-то вроде изолятора, например, керамическая штукатурка, резак для фольги, механический пинцет, инструменты для пайки и защитные очки или перчатки, когда вы начнете сварку.

ПОСМОТРЕТЬ ПЛАНЫ

19. Tiki Torch Jet

Зачем вам прибегать к скучным, типичным конструкциям? Это следующее руководство основано на идее факела Тики и каменной статуи, что делает его идеальным для любого заднего двора. Некоторые из замечательных особенностей этого варианта Tiki Torch включают металлическую камеру сгорания, глубокую бетонную массу из древесного угля и варочную панель из вулканического камня. Некоторые из продуктов, необходимых для его создания, были переработаны.

ПОСМОТРЕТЬ СХЕМЫ

20. Для кабины

Экологичность и автономность являются одними из наиболее важных характеристик любого подобного устройства. Это именно то, что автор стремился создать в следующем Instructable. Из-за своей страсти к охоте и дикой природе они стремились сделать что-то, что было бы устойчивым и полезным для окружающей среды, позволяя нам наслаждаться пребыванием на природе, не нанося вреда тем, кто там живет.

ПОСМОТРЕТЬ ПЛАНЫ

21. Космический шаттл

Вы можете сделать свое творение похожим на космический шаттл, хотя название здесь происходит от цвета. В качестве основного источника вам понадобится металлический профиль, обрезанный под углом 45 градусов. Затем следуйте картинкам и рекомендациям, чтобы добиться наилучшего результата.

ПОСМОТРЕТЬ ПЛАНЫ

22. Практическое руководство

Основная предпосылка этого следующего варианта заключается в том, что его можно использовать в чрезвычайных ситуациях, например, когда у вас нет под рукой сжатого газа или спирта. Если вы закончите, может быть трудно получить еще немного в зависимости от того, где вы находитесь. Это особенно полезно для людей, которые могут жить в районах с ненастной погодой, особенно разрушительными ураганами и торнадо. Древесина является основным источником топлива, которое, как правило, легко достать, где бы вы ни находились.

ПОСМОТРЕТЬ ПЛАНЫ

23. Менее 20 долларов

Что, если мы скажем вам, что вы можете сделать все это, даже не потратив 20 долларов? Если вы знаете, что это то, что вам очень нужно, то нет необходимости грабить банк или выходить за рамки вашего бюджета. Этот план в формате PDF невероятно необходим, даже если вы живете в отдаленном месте или в месте, где часто бывают плохие погодные условия. Но это особенно хорошо для тех, кто любит кемпинг или дорожное путешествие.

ПОСМОТРЕТЬ ПЛАНЫ

24. Портативный за 25 долларов США

Портативный и недорогой — чего еще желать для следующего проекта «сделай сам»? Теперь, когда вы отправитесь в поход, вы сможете забыть о пропане, потому что теперь кипяток будет быстрее, чем когда-либо. В целом, это весит всего около 2 баллов, а горячий огонь может начаться в течение десяти минут.

ПОСМОТРЕТЬ СХЕМЫ

25. Массовый нагреватель

Следующее руководство более уникально с точки зрения дизайна, чем некоторые другие. Он больше по размеру и больше подходит для дома. Цель этой плиты — быть обогревателем, а это значит, что вы можете использовать ее, чтобы согреться и одновременно готовить еду.

ПОСМОТРЕТЬ ПЛАНЫ

26.

Кирпичный широкий

Вот вариант, который намного больше, чем некоторые другие из-за того, что он использует половину кирпичного дымохода в качестве основного источника. Тем не менее, целью автора была большая зона для приготовления пищи, а это означает, что это идеальный выбор для тех, кто любит готовить для большого количества людей одновременно, доказывая, что это преобразит ваши барбекю.

ПОСМОТРЕТЬ ПЛАНЫ

27. Карманная ракета

Для материалов потребуется овальное ведро с крышкой, дымоходы разных размеров, гидроглина, шамотный раствор, молоток, масло, фломастер, дрель, ножницы по металлу, скребок, ведро, пластиковый пакет и вода, чтобы построить это. Он довольно маленький и, что самое главное, недорогой в создании.

ПОСМОТРЕТЬ ПЛАНЫ

28. Spark Project

Это небольшая горелка, изготовленная из профиля 150/100 мм, которая закрывает камеру сгорания, изготовленную из металла 80/80 мм. Пространство между корпусом и камерой полностью изолировано песком, а для большей устойчивости были включены металлические стержни.

ПОСМОТРЕТЬ ПЛАНЫ

29. Светильник из бревна

Почему для этого проекта необходимо прибегнуть к типовому проекту? Этот следующий основан на макете фонарика Джека с использованием бревен, что особенно сделает его отличным для использования во время Хэллоуина, чтобы создать праздничный дух. Вам обязательно нужно распечатать лицо Джека-фонаря, чтобы правильно вырезать его на дереве.

ПОСМОТРЕТЬ СХЕМЫ

30. Маленькая палатка

Next представляет собой обогреватель, предназначенный для использования в палатке, идеально подходящий для тех, кто любит походы, особенно в холодную погоду, как это делает автор этого руководства. Вы захотите использовать обычную плиту, чтобы не подвергаться воздействию открытого огня, но у вас все еще был доступ к теплу для обогрева и приготовления пищи.

ПОСМОТРЕТЬ ПЛАНЫ

31. Сверхмощные

Эти плиты предназначались для приготовления небольших блюд в странах третьего мира, где люди могли не иметь доступа к обычным плитам. Это чрезвычайно тяжелый режим, и для этого конкретного варианта вам потребуется некоторый опыт сварки и металлообработки.

ПОСМОТРЕТЬ СХЕМЫ

32. DIY Super Pot

Уникальность этой модели Instructable заключается в том, что это кастрюля с двойными стенками, которая увеличивает теплопередачу. Теперь вы можете сделать свой собственный из подручных материалов, и это может помочь вашим рукам оставаться чистыми во время работы, поскольку внутренняя стенка — единственная часть, которая обугливается.

ПОСМОТРЕТЬ ПЛАНЫ

33. Из консервных банок

Что может быть лучше, чем согреться и приготовить еду, чем использовать подручные материалы, например банки? Одна большая банка — это все, что вам нужно, и вам также понадобится маркер, чтобы отметить, где вы хотите разрезать. Следующим шагом будет соединение меньших банок с большой банкой. А для этого вы сможете перерабатывать старые материалы, делая его еще эффективнее. Таким образом, вам не придется выбрасывать старые банки, и вы сможете сделать из сделки что-то полезное.

ПОСМОТРЕТЬ ПЛАНЫ

34. Нагреватель периодического действия

Этот гигантский проект сильно отличается от других в нашем списке. Это также сложнее из-за использования кирпичей и бетона, но это было частью урока по строительству, поэтому вы определенно можете использовать этот тип обогревателя для более сложных случаев. Если вы хотите преподавать в классе или узнать больше о том, как строить, это может быть отличным проектом, чтобы улучшить свои навыки или научить своих учеников делать что-то новое.

ПОСМОТРЕТЬ ПЛАНЫ

35. Три блока

Все, что вам нужно для этого следующего варианта, это три блока, создающих что-то прочное, что, безусловно, прослужит вам долгое время. Этот ресурс легко найти, что в конечном итоге сэкономит вам больше денег. И лучшая часть использования бетонных блоков заключается в том, что они крепкие и прочные. Это означает, что вам не придется беспокоиться о том, что что-то случится с конечной конструкцией, потому что она способна выдержать все элементы.

ПОСМОТРЕТЬ ПЛАНЫ

37.

Два типа

Здесь вы сможете найти инструкции для варианта, входящего в землю, и варианта, имеющего типовую конструкцию. Становится очень жарко, и пламя будет гореть несколько часов.

ПОСМОТРЕТЬ ПЛАНЫ

38. Практика сварки

Если вы хотите отточить свои навыки сварки, вам не нужно искать дальше. Когда вы только начинаете, у вас, конечно, не будет много проектов, потому что начать работу может быть сложно. Тем не менее, вы можете легко практиковать свои навыки с этим новым проектом, который не займет много времени и усилий. Хотя это намного проще, для новичков это лучший способ попрактиковаться. Вам не понадобится ничего, кроме ножовки и сварочного аппарата, и в итоге вы сварите 12 футов стыков. Просто убедитесь, что вы используете все надлежащее оборудование для обеспечения безопасности, чтобы избежать несчастных случаев, что является первым шагом, когда вы беретесь за такие проекты, как этот.

Нет ничего более вдохновляющего для повара, чем наблюдение за огнем в действии. Походная печь всегда пользуется повышенным спросом, так как чаще всего используется на открытом воздухе. Походная печь завоевала популярность благодаря своей компактной конструкции и небольшому весу. Они подходят для альпинизма, кемпинга и пеших прогулок. Здесь мы придумали этот план, который вам когда-нибудь понадобится, чтобы построить ракетную печь дома. Вы можете сделать это дома, прежде чем выйти из машины, чтобы насладиться приготовлением пищи во время путешествия или похода.

solarsports

Маленькая кирпичная ракетная плита за 10 минут

Вы любитель кемпинга и любите готовить еду на открытом воздухе? Если да, то это видео для вас. Здесь мы научим вас, как построить ракетную печь всего за 10 минут, чтобы вы могли начать готовить по своим любимым рецептам в любое время и в любом месте. Вам понадобится всего 24 глиняных кирпича и кусок металлического экрана, чтобы сделать эту печь, которая использует ветки, ветки, сосновые шишки или другую биомассу в качестве топлива. Он станет отличной альтернативой тем походным ракетным печам, которые в основном работают на пропане. Эта самодельная ракетная печь мгновенно даст вам огонь для приготовления пищи на открытом воздухе быстрее, чем любая обычная печь, оставаясь суперэкономичной.

theartofdoingstuff

Как построить ракетную печь из кирпича

Эта печь сделана из огнеупорных кирпичей и металлического экрана. Вы можете купить их в большинстве хозяйственных магазинов. Ниже в инструкциях показаны два разных типа печей. Квадратную плиту можно использовать для приготовления пищи или нагрева воды. Скругление представляет собой небольшую плиту, которую можно использовать для кипячения воды, поставив на нее кастрюлю. В зависимости от вашего выбора начните собирать все необходимые материалы и следуйте пошаговым инструкциям, чтобы создать прекрасную ракетную печь для кемпинга и дома. С небольшими познаниями в изготовлении эту печь легко построить и она недорогая, что делает ее идеальной в качестве аварийного резерва или для вашего следующего приключения в кемпинге.

садовник

Самодельная деревянная ракетная печь

Ракетная печь — идеальный вариант для обогрева в дороге. Высокая тепловая мощность, отсутствие дыма и прочная конструкция делают его исключительным выбором для вашей следующей поездки. С помощью всего нескольких кусков дерева вы можете развести этот переносной костер в любом месте и в кратчайшие сроки. С этой деревянной ракетной печью, сделанной своими руками, вы сможете приготовить еду в любой ситуации. С этим удобным приспособлением приготовление пищи станет проще простого, где бы вы ни находились. Всего из нескольких кусочков можно сделать невероятно полезную ракетную печь для следующего похода.

manmadediy

Переносная ракетная печь Hobo Tin Can

Кемпинг лучше всего доставляет удовольствие, когда вы не боретесь с потребностью в топливе для кемпинга. Чтобы этого не произошло, добавьте немного азарта в свой поход. Простая и невероятная самодельная ракетная печь подарит вам свободное время, которое вам нужно, чтобы развлечься, как вам заблагорассудится, в вашем кемпинге. Пошаговая процедура прекрасно описывает эту замечательную идею крошечной ракетной печи без сердечника. Вам не нужно беспокоиться о газовых баллонах или бутылках, потому что вы можете обрезать большие банки из-под газировки и сделать свою любимую портативную ракетную плиту для приготовления пищи в любом походе! Металлические банки так быстро нагреваются, что вам будет весело с ними.

logcabincooking

Как сделать ракетную плиту

Эта самодельная ракетная плита, сделанная из переработанных банок из-под супа, представляет собой недорогое и простое в изготовлении решение для экономичного кемпинга и приготовления пищи на выживание. Это идеальный проект для любителей активного отдыха. Эта ракетная печь, изготовленная из переработанных жестяных банок, готовит еду в три раза быстрее и использует на 60 % меньше топлива, чем обычная походная печь. Легко сделать и легко транспортировать, следуйте нашей инфографике, которая проведет вас через простые шаги по сборке менее чем за час.

инструкции

Ракетная плита «Сделай сам»

Ракетная плита — лучший способ приготовить и выпечку с низким расходом топлива. Ракетная печь потребляет меньше топлива, чем любой обогреватель. Внешний слой этой печи состоит из глины, глыбы и гранитной пыли, которые помогают удерживать тепло в печи, поэтому вам не нужно беспокоиться о ее остывании. Эта ракетная печь обеспечит быстрый нагрев пламени, и вы также можете установить ее в любом месте в своем саду или на заднем дворе, чтобы больше наслаждаться пикником. Эта самодельная ракетная печь сделана из глины и песка, и лучшая часть этой печи — изолирующий слой пивной бутылки между слоями самана. Его качающаяся конструкция помогает удерживать и проводить тепло в духовке, и вы можете легко положить бутылки на плоскую поверхность, чтобы накрыть их початком.

homesteadhouligan

Нагреватель на ракетной плите

Мастерство нашего нагревателя на ракетной плите разработано и готово к использованию для вашего следующего проекта! Уникальный по внешнему виду и функциям, мы создадим изделие, отвечающее вашим потребностям. Воздействие на топливо сильного тепла и повышение температуры горения внутри нашего изолированного внутреннего дымохода согреет вас в течение этого длинного зимнего сезона. Лучше всего использовать перепрофилированный водонагреватель — он не будет выделять дым при работе на обычном нагреве.

инструкции

Самодельная дровяная ракетная печь

Воспользуйтесь нашими чертежами умной ракетной печи и соберите дровяную ракетную печь, которую можно установить на любом заднем дворе, в саду или в кемпинге. Для легкой и быстрой готовки просто соберите три бревна, чтобы они прослужили дольше, а красивые ракетные печи также можно построить для места для пикника. Следуйте показанным ниже шагам, чтобы построить дровяную ракетную печь с глиной в качестве противовеса. Просто просверлите отверстия в брёвнах и заполните их дровами или толстым фитилем. Это одни из лучших самодельных ракетных печей, когда-либо сделанных в домашних условиях.

Bushcraftdays

Самодельная ракетная печь на дровах

Чтобы построить ракетную печь, сложите первые три кирпича и заполните промежутки небольшими кусочками кирпича или галькой. Поместите следующие два кирпича поверх них и направьте концы друг на друга, чтобы создать эффект дымохода в середине ракетной печи. Покройте этот слой еще одним слоем кирпичей, снова указав друг на друга в противоположных направлениях. Нарастите столько, сколько хотите, прежде чем заполнять последний слой кирпичами. Это будет очень полезно для кемпинга, поэтому не забудьте проверить все подробности о его создании и использовании. Добавьте веточки, листья и все, что может гореть, чтобы разжечь огонь, где бы вы ни находились.

Ракетная печь с двумя конфорками из шлакоблоков

Эта ракетная печь с двумя конфорками — лучший способ готовить в походе. Изготовленная из прочного шлакоблока, эта печь имеет единый модифицированный блок с двумя соединенными с ним воздухозаборниками и решеткой сверху для удобства приготовления пищи. Он также имеет плоский стальной стержень, который обеспечивает устойчивость и может использоваться с кастрюлями. Сконструированные так, чтобы служить долго и легко устанавливаться, это лучшие ракетные печи. С одним модифицированным шлакоблоком печь обеспечивает два воздухозаборника, которые позволяют легко регулировать интенсивность пламени. Решетка печи позволяет легко готовить в кастрюлях любых размеров.

инструкции

Ракетная печь для установки в банке с краской

Ракетная печь в банке с краской представляет собой простую, но полностью функциональную дровяную печь. Используя материалы, которые можно найти в местном хозяйственном магазине, вы можете создать полнофункциональную ракетную печь, которую можно безопасно использовать на заднем дворе. Следуйте нашим руководствам и инструкциям, чтобы легко продублировать реактивную плиту из банки с краской. Вам понадобится всего несколько расходных материалов, в том числе краска по металлу, банка, листовой металл, гайки и болты. Сверните лист металла и вставьте его в боковое отверстие банки с краской, чтобы направить воздух в огонь. Вам понравится этот простой в использовании вариант обогрева; он потребляет очень мало топлива и быстро нагревается».0003

rootsimple

Вы строите эту великолепную ракетную печь, которая будет качаться во время ваших походов. Вам понадобится глинистая почва, песок, вода, небольшая деревянная дощечка и две алюминиевые банки, чтобы построить эту долговечную и очень красивую ракетную печь. Сборка этой ракетной печи также даст вашим детям много творческой информации о том, как построить настоящую ракетную печь. Это отличный проект для обучения детей сборке ракет, который даст им много творческой информации о том, как построить настоящую ракетную печь.

liltigers

Сборка ракетной печи для кемпинга

Ракетная печь нужна всем в арсенале туристического снаряжения, так как они позволяют с легкостью приготовить что угодно. Этот самодельный проект от Instructables идеально подходит для любого похода. Предоставленные руководства и инструкции обширны и просты в использовании. Эти ракетные печи являются эффективной, простой в использовании и экологически чистой альтернативой походным печам. В этой статье приведены пошаговые инструкции по сборке ракетной печи для кемпинга с использованием в основном материалов, которые можно найти в ближайшем хозяйственном магазине.

инструкции

Самодельная ракетная печь для отопления дома

Расположите воротник крышки и корпус ракетной печи, чтобы рассмотреть их сбоку. Сделайте несколько прямых надрезов на заднем и переднем концах воротника крышки. Отрежьте небольшой участок трубы, который легко поместится в зазор между этими двумя отрезанными участками. Затем вставьте его внутрь, чтобы соединить обе части. Не забудьте сделать отверстия в этой трубе, прежде чем вставлять ее в зазор. Таким образом, тепло из топки будет поступать внутрь и излучаться из этих отверстий, чтобы согреть вашу комнату или дом. Это также будет забавным проектом для самодельщика.

iwilltry org

Сделать ракетную печь дома

Экономьте деньги, приобретайте навыки и укрепляйте связь с природой, создавая ракетную печь. Эта красивая печь построена на века, поэтому вы можете использовать ее долгие годы. Не только это, но и доступность и простота сборки из простых материалов, которые, вероятно, уже есть в вашем гараже или магазине. Это будет отличным вложением для вашего похода и пикника, и вам не потребуется слишком много времени, чтобы находиться на открытом воздухе. Следуйте полным планам и инструкциям ракетной печи, чтобы построить портативную ракетную печь своими руками, которая позволит вам готовить еду на ходу и без большого количества электричества.

Самодельная ракетная печь на дровах

Эта самодельная ракетная печь на дровах, портативная и прочная, несомненно, сделает процесс приготовления пищи на свежем воздухе легким и приятным. Эта уличная каменная печь построена на века и может обеспечить отдыхающих большим количеством тепла для приготовления пищи и в то же время проводить больше вечеров с друзьями у костра. Это отличный способ готовить, где бы вы ни находились, при этом расходуется меньше топлива и продукты готовятся более равномерно, чем на открытом костре. Мы также включили два рецепта приготовления пищи на ракетной плите: «Яйца со скалистых гор» и «Картофельный хэш с беконом», чтобы вы могли приступить к самостоятельному приготовлению вкусной еды!

imgur

Ракетная печь для барбекю Best

Эта ракетная печь для барбекю представляет собой сочетание красоты и функциональности. Вы можете готовить долго и горячо, используя очень мало топлива на этой плите. Мы предлагаем построить раму перед добавлением труб и стального листа. Защитное покрытие добавляется, чтобы крупные камни не выпадали. Если вы хотите использовать только мелкие камни, вам не нужна пленка, но она будет выглядеть гораздо менее привлекательно. После рамы добавьте куски трубы, скрепленные через равные промежутки деревянными и металлическими стяжками. Они используются для удержания больших камней на месте, чтобы они не двигались и не выпадали случайно.

инструкции

Маленькая ракетная печь своими руками

Сделайте свой следующий поход успешным с этой простой в сборке ракетной печью. Эта ракетная печь станет идеальным дополнением к любому кемпингу благодаря таким функциям, как решетка из нержавеющей стали, ножницы по металлу, решетка для гриля и дрель со сверлом. Это также отличный подарок ручной работы для вашего любимого туриста. Просто убедитесь, что у них есть необходимые инструменты для кемпинга, чтобы вы могли наслаждаться отдыхом на свежем воздухе. Этот проект поможет вам сделать переносную ракетную печь. Он сделан из корпуса мини-бочонка, который легко найти в любом небольшом продуктовом или винном магазине. Все компоненты легко доступны и могут быть приобретены в любом хозяйственном магазине.

juniperbug

Ракетные печи для усадьбы

Эта ракетная печь представляет собой быструю, простую и компактную уличную дровяную печь, предназначенную для безопасного и экологичного приготовления пищи для тех, кто любит разбивать лагерь или проводить время на свежем воздухе. Он сжигает любую биомассу в качестве топлива. Ракетная печь сделана из обрезков древесины, палок и веток, которые можно найти везде, куда бы вы ни пошли; не нужно носить с собой дрова. С нашими печами вы можете использовать любую биомассу в качестве топлива, и она лучше всего работает с мелкими органическими веществами, такими как листья, сосновые иголки, сорняки и дробина (кукуруза).

инструкции

Самостоятельная ракетная печь

Мы рекомендуем вам ознакомиться с этим прекрасным учебным пособием, в котором показано, как построить ракетную печь на заднем дворе. Учебное пособие короткое и простое для понимания, так что вы можете легко получить встроенную ракетную печь всего за несколько часов! Идеально подходит для выпечки пиццы, приготовления фаст-фуда или даже для согрева холодными ночами. Эта идея ракетной печи своими руками идеально подходит для приготовления пищи и более эффективна, чем традиционные дровяные печи. Сжигание топливных палочек малого диаметра — еще одно преимущество этой печи для защиты окружающей среды и спасения ее от вырубки лесов.

druidgarden

Простая походная печь своими руками

Походы, походы и приготовление пищи у костра — большая часть этого, или, может быть, вы путешествуете пешком и хотите наилучшим образом использовать свои ресурсы; пора строить ракетную печь. Нет ничего более приятного, чем сделать ракетную печь своими руками с нуля. Эта быстрая и простая конструкция основана на способности теплопередачи металла и воздуха, нагнетаемого вентилятором. Чтобы завершить этот проект, вам понадобится сварочный аппарат, квадратная металлическая труба и немного вдохновения, чтобы создать свой собственный дизайн. В любом случае, этот учебник «Сделай сам» шаг за шагом проведет вас через процесс, чтобы вы точно знали, что делаете.

Бетонная ракетная печь, которую легко сделать своими руками

Есть несколько фантастических проектов, которые можно сделать своими руками из бетона, и здесь мы говорим о действительно красивом проекте своими руками с использованием цемента. Это не так уж сложно сделать, и это не ударит по вашему карману. Все это выглядит довольно сложно, но вот основное описание того, что потребуется для реализации этого проекта. Чтобы иметь эту ракетную печь, вам нужно иметь несколько металлических банок, и из них вы можете легко построить камеру сгорания и далее перейти к строительству канала, который гонит воздух внутрь и создает нагрев. Приготовьте все жестяные банки, заполните их бетоном, создайте дизайн, включающий их все, прикрепите с одной стороны трехногий держатель для дров, и все готово. Это будет отличным дополнением к вашему лагерю или вечеру барбекю.

youtube



Мощная ракетная печь

Мощная ракетная печь, сделанная своими руками, незаменима для пикников на свежем воздухе и походов. Эти печи готовят так же, как домашняя кухонная плита, но эффективно обеспечивают горячее пламя, а ракетные печи используют меньше топлива для создания постоянного быстрого потока огня. Узнайте, как построить недорогую сверхмощную ракетную печь из материалов, которые можно найти дома или в местном хозяйственном магазине. Это удобная и практичная ракетная печь, которая обеспечивает быстрое, легкое и экономичное приготовление пищи. Эта ракетная печь использует меньше топлива и обеспечивает постоянный быстрый нагрев огня. Он также построен из сверхпрочной стальной конструкции.

инструкции

Самодельная ракетная плита

Соберите эту самодельную ракетную печь из консервной банки и получите бесплатную и долговечную ракетную печь для приготовления пищи на открытом воздухе. Прилагаемая кастрюля также станет разумным дополнением к этим прочным подставкам, быстро приготовленным блюдам и всем другим прочным и функциональным частям этой функциональной ракетной печи. Поддерживайте экологичность и экологичность своего кемпинга на свежем воздухе, собрав эту блестящую ракетную печь в качестве проекта «сделай сам». Построенный из переработанных жестяных банок, он экономичен, на его сборку уходит мало времени, и он обязательно произведет впечатление на ваших гостей.

инструкции

Как сделать ракетную печь Проекты своими руками Идеи поделок и способы домашнего декора с видео



Холодно? Почему бы не сделать ракетный обогреватель своими руками?

Массовый нагреватель ракетной печи или ракетный нагреватель представляет собой систему обогрева помещений, разработанную на основе ракетной печи, типа эффективной дровяной печи, и каменного нагревателя. Если у вас нет центрального отопления и вы не хотите тратить свои с трудом заработанные деньги на неэффективные обогреватели, купленные в магазине, ракетный обогреватель — отличная альтернатива, сделанная своими руками. Его также можно использовать для приготовления пищи!



Материалы, необходимые для изготовления ракетного нагревателя

Расходные материалы

2 высокие банки примерно 6 дюймов в диаметре и 10 дюймов в высоту. (Мы использовали банки из-под краски.)

1 кусок алюминиевой планки длиной около 3 футов.

Tools

Утилита нож/нож для ножа

TIN SNIPS

Gloves

Планы постоянной массовой нагрева

.0769 Шаг первый

Создание трубы подачи

Измерьте и отрежьте кусок оклада длиной 8 дюймов. Используя край стола или квадратный край, согните оклад в квадрат или любую другую форму, которую вы хотите. Это подводящая трубка для вашего обогревателя.

Отмерьте и отметьте 8 дюймов гидроизоляции. С помощью ножниц по металлу отрежьте 8-дюймовый кусок алюминиевой гидроизоляции. Обрежьте гидроизоляцию так, чтобы ее длина составляла примерно 10 дюймов. Вы можете измерить, если хотите. Используя стол или квадратный край в качестве ориентира, согните оклад вдоль края, чтобы он сложился.

[cm_ad_changer кампания_id=”1″]

Согните обшивку вдоль линии сгиба, которую вы сделали с помощью квадратного края. Теперь обшивка согнута, чтобы образовать отверстие для подачи, и она должна выглядеть так.

Шаг второй

Вырежьте отверстие для трубки подачи

С помощью ручки обведите край трубки подачи на стороне банки, которую вы будете использовать в качестве основания. Используйте свой нож, чтобы вырезать отверстие в боковой части банки, сильно нажимая ножом вниз и через металл. После того, как отверстие будет вырезано, вставьте трубку подачи в отверстие глубиной около 1 1/2 дюйма и при необходимости отрегулируйте посадку.

Обведите форму трубки подачи на банке и отметьте ее несмываемым маркером. Используйте нож, чтобы вырезать форму трубки подачи из банки. Используйте ножницы по металлу, чтобы легко удалить кусок, который вы прорезали. немного работы, особенно если банка толстая. Используйте плоскогубцы, так как металл острый. Вставьте подающую трубку в прорезанное отверстие. Вы должны позволить подающей трубке войти в банку на пару дюймов.



Шаг третий

Создание подставки

Сложите две большие банки и измерьте расстояние от основания до верха. Вам нужно оставить 1 дюйм для потока, поэтому вычтите один из измерения общей высоты. Отмерьте и отрежьте кусок оклада по этому размеру и сверните его в трубку. Это ваша стойка.

Измерьте две банки вместе, чтобы определить, какой высоты должна быть ваша стойка. Отрежьте кусок оклада той длины, которую вы измерили. Сверните оклад и убедитесь, что он входит в банку.



Шаг четвертый

Вырежьте отверстие для трубки-подставки

Поместите трубку-подставку на основание верхней банки. Затем обведите и вырежьте отверстие в основании банки размером с трубку подставки.

Обведите трубку подставки, вырежьте отверстие в крышке такого размера. В итоге у вас получится отверстие в банке, которое выглядит вот так.



Шаг пятый

Обрежьте трубку стойки, чтобы она подходила к трубке подачи

Снимите трубку подачи с первой банки, проследите и прорежьте ее отверстие сбоку трубки стойки. Вставьте подающую трубку в банку-основу и наденьте на нее подставку. Подгонка не обязательно должна быть точной, но должна быть близкой. Некоторые зазоры в порядке.

[cm_ad_changer кампания_id=”9″]

После трассировки трубки подачи, вырежьте фигуру из трубки-подставки. Вставьте трубку-подставку обратно, пропустив ее через банку.



Шаг шестой

Вырежьте отверстие в нижней банке

Проследите трубку стойки на крышке нижней банки. Вырежьте и удалите эту часть, как вы сделали другое отверстие.

Обведите трубку подставки и вырежьте еще одно отверстие в банке, чтобы она подошла. Удалите эту часть, чтобы она выглядела так, а затем закройте крышку.

Шаг седьмой

Сборка

Соберите нагреватель, поставив две банки друг на друга, поместив опорную трубку над подающей трубкой.

С трубкой-подставкой в ​​​​верхней банке поместите ее в нижнюю банку, как показано на рисунке, совместив отверстие подающей трубки с подающей трубкой. Отрегулируйте его, пока они не будут надежно совмещены.



Шаг восьмой

Вырежьте вентиляционные отверстия

В верхней части банки необходимо прорезать вентиляционные отверстия. Используйте свой нож и вырежьте ряд отверстий вокруг верхнего края.

Отметьте отверстия в верхней части верхней банки для вентиляционных отверстий. Ножом вырежьте отмеченные вентиляционные отверстия.



Шаг девятый

Оставайтесь в тепле

Ваш обогреватель готов к использованию. Разжигайте печь в хорошо проветриваемом помещении. Не сжигайте ракетный обогреватель в помещении. Дети должны использовать только под присмотром взрослых.

ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ:

Не используйте в этом процессе ничего оцинкованного. Оцинкованный металл при нагревании выделяет ядовитые пары. Надевайте перчатки при резке металла. Края могут быть очень острыми.

Ваш готовый нагреватель ракеты должен выглядеть так.

Хотите увидеть этот процесс в действии? Ознакомьтесь с онлайн-руководством по изготовлению ракетного нагревателя своими руками.



Мы работаем над еще одним видео, которое покажет вам, как легко использовать ваш новый ракетный нагреватель / печь, а также готовим для печати файл в формате .pdf

Нравится этот пост?

Не забудьте поставить нам лайк на Facebook (кнопка ниже), чтобы первыми узнавать о последних обновлениях проекта, а также о отличных статьях, посвященных DIY.

Закрепите его, чтобы вы могли вернуться к нему и подписаться на нас в Pinterest, чтобы получать последние выводы проекта.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
