Почему выбирают печь для бани с теплообменником
Что главное в бане после пара? Конечно, горячая вода! Потому что на даче хочется не только хорошенько попариться, но и помыться. Но почему-то некоторые дачники, уделяя много времени выбору печки, о водичке вспоминают уже в последний момент. При этом в условиях отсутствия центрального водоснабжения и чтобы не тратиться на покупку бойлера, резонно для нагрева воды задействовать именно тепло от банной печки. Ведь такая печь легко может нагреть бак объемом 60, 80 и даже 100 литров. И с этой задачей ей позволяет справиться теплообменник (ТО).
Рис 1. Теплообменник для банной печи
Принцип работы теплообменника
С конструкцией теплообменника разберется даже школьник, ведь все проще пареной репы. Теплообменник представляет собой небольшой плоский бак из нержавейки объемом 1-2 литра с двумя штуцерами — нижний и верхний. Именно к этим штуцерам подключаются трубы, которые далее соединяются с выносным баком для бани.
Бак можно повесить на стену — либо в моечном помещении по соседству с парилкой, либо прямо в парной.
Принципы работы этой чудо-системы основан на простом законе физики — горячее всегда стремится вверх, а холодное — вниз. Другими словами, холодная вода в теплообменнике, нагреваясь, начинает по трубе подниматься в выносной бак. При этом выталкивая холодную воду, которая опускается вниз в тот же теплообменник. Вот так незамысловато происходит естественная циркуляция воды в системе с теплообменником.
Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22Время нагрева воды составляет примерно 2 часа и зависит, конечно, от литража бака.

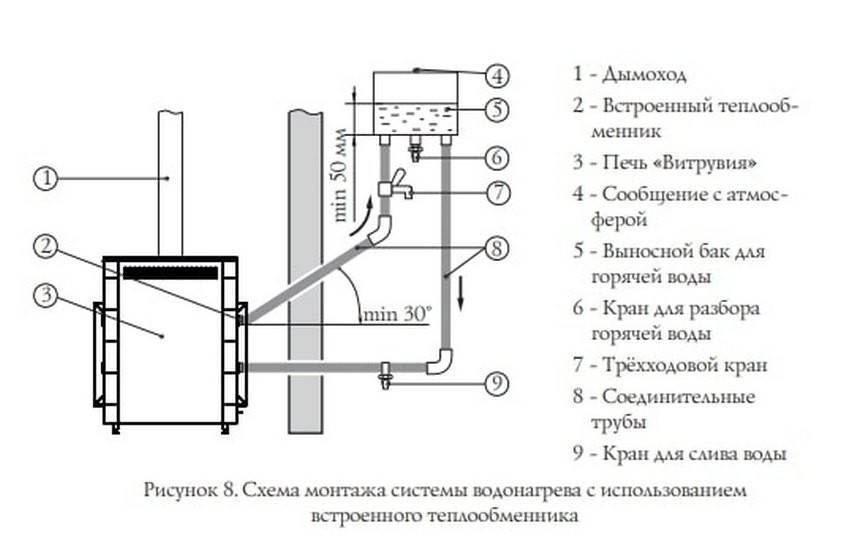

Рис 2. Схема нагрева воды в бане от печки с теплообменником
Условия для работы водяной системы
Однако подобная простейшая система циркуляции воды будет работать, если владелец баньки не забудет соблюсти ряд требований к конструкции.
Высота расположения бака.
Удаленность бака. Бак на стене нужно разместить на расстоянии не более 2 метров от теплообменника.
Одинаковый диаметр штуцеров. Диаметр штуцеров на баке, теплообменнике и соединяющих их трубках должен быть одинаковым (обычно он составляет ¾ дюйма или 20 мм).
И несколько “нельзя”
Во-первых, не рекомендуется подключать к банной печи баки более 100 литров, иначе банная печь будет долго нагревать воду или не нагреет ее вовсе.
Во-вторых, запрещается использовать металлопластиковые трубы непосредственно от корпуса теплообменника. Использовать такие трубы, чтобы их не повредить, нужно минимум в полуметре от самой печи.
Разновидности печей для бани с теплообменником
Печи для бани с теплообменником отличаются между собой местом установки такого теплообменника и особенностями его эксплуатации.
- Внутренний теплообменник размещается прямо в топке печи.
Однозначный плюс такого размещения в том, что теплообменник будет быстрее нагреваться сам и, соответственно, быстрее нагревать воду в баке. Иначе говоря, это самый лучший вариант с точки зрения эффективности. Пример печи с внутренним теплообменником — печь для бани “Ермак”.
Рис 3. У Ермака теплообменник находится внутри топки печи
Но есть и минусы. Ввиду того, что теплообменник находится в агрессивной среде, он быстрее будет выходить из строя. В таком случае его нужно будет заменить, но заменить на аналогичный. То есть убедитесь, чтобы ТО обязательно был “родной” — того же производителя, что и печь. “Чужой” ТО с высокой долей вероятности не подойдет под установочные места вашей печи. И еще один момент, пусть незначительный, но… При замене теплообменника будьте готовы изрядно испачкать руки, ведь придется добираться внутрь топки.
- Внешний теплообменник — размещается за пределами топки печи.
Как правило, вешается на наружную боковую стенку топки. В зависимости от производителя, такие теплообменники устанавливаются либо между кожухом и топкой, либо между камнями и топкой.
Как правило, вешается на наружную боковую стенку топки. В зависимости от производителя, такие теплообменники устанавливаются либо между кожухом и топкой, либо между камнями и топкой. Рис 4. в печах Везувий теплообменник находится снаружи топки
Из плюсов внешних теплообменников можно выделить целых два:
- Теплообменник прослужит долго, так как он не находится внутри топки;
- Установить такой теплообменник можно в любое время, даже спустя многих лет после начала пользования банной печкой.
Из минусов — будет дольше греть воду, так как теплообменник в данном случае никак не связан с огнем. В среднем нагрев воды будет занимать на 40-60 минут дольше. Но при этом такой ТО легко заменить. Замена предельно простая — снять кожух печи (если он есть) или убрать часть камней (если печь-сетка), вынуть старый ТО и установить новый. Руки в этом случае точно останутся чистыми.
Пример печей с внешним теплообменником — печи для бани “Везувий”.
- Бак-регистр. Хотя такой теплообменник не является частью конструкции печи и продается отдельно, мы решили включить его в наш список, т. к. данная конструкция частенько встречается. В данном случае теплообменник является стартовым участком дымохода.
Рис 5. Подключение выносного бака с помощью бака-регистра
Плюсов у бака-регистра можно выделить три:
- Устанавливается бак-регистр на любую печь бани от любого производителя.
- Устанавливается бак даже после начала пользования банной печкой, хотя и придется немного поколдовать с дымоходом.
- Бак-регистр представляет собой по сути бак на трубе. За счет воды данный теплообменник будет снижать температуру уходящих дымовых газов, что, в свою очередь, облегчит участь последующих участков дымохода.
Минусом является сложность заливки воды. Чтобы получить хорошую циркуляцию воды, как писали выше, выносной бак требуется вешать достаточно высоко. Соответственно, в некоторых случаях воду получится заливать только с помощью шланга.
Можно ли топить баню без воды в теплообменнике?
Нет, нельзя! Дело в том, что толщина металлических стенок теплообменника рассчитана на постоянный теплосъем. Если его не будет, то ваш теплообменник очень быстро выйдет из строя.
Также не забывайте сливать воду из системы на зиму. Так как если вода зимой замерзнет и увеличится в размерах, то это приведет к печальным последствиям. Разорваться могут не только теплообменник и трубы, но и даже топка. Оценить масштабы неприятностей можете по следующему фото:
Рис 6. Топку печи для бани сломало от взрыва теплообменника
Видео как получить горячую воду от печи для бани с теплообменником
Если все выше сказанное вам хотелось бы не только прочесть, но и увидеть, рекомендуем к просмотру наше видео, которое мы сняли в одном из печных магазинов сети.
Подберем вариант печи с теплообменником под ваш случай бесплатно
Если после прочтения статьи у вас остались вопросы, обязательно обращайтесь.
Согласитесь, всегда лучше перестраховаться и воспользоваться знаниями и опытом экспертов. Звоните: 8 (812) 605-85-05.
Также предлагаем ознакомиться с широким ассортиментом банных печей в разделе нашего сайта “Печи для бани с теплообменником”. На сайте работает удобный фильтр с выбором объема парной, вида каменки печи и др.
Народный камин – крупнейшая розничная сеть в России:
- более 3000 печей в наличии на складе в Северо-Западном федеральном округе;
- более 30+ специализированных магазинов по продаже печей в СПб и Лен. области;
- монтаж с гарантией по договору до 3-х лет;
- 60 дней на возврат товара.
- в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары
Звоните! 8 (812) 605-85-05
Будем рады помочь.
чертежи, фото и описание конструкции
Печь на отработанном масле с дополнительным теплообменником: фото, чертежи и описание.
Приветствую! В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос с отоплением стал актуальным.
Предыдущей стадией было утепление гаража, создание термоса, а далее по плану — коробку необходимо чем-то прогревать.
Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на печи на отработке.
Чертежи печи на отработанном масле
Установил дымоход.
Установил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержавейка, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.
Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.
Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля.
Для устранения проблемы питания рассматривались 2 варианта:
- 1. Установка шибера на выпуск, дабы регулировать тягу
- 2. Сухой картер + бак с капельником для регулировки подачи горючего.
Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.
Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.
печь в перевёрнутом положении
воздуховод из листа 2мм
элементы воздуховода 2мм
первой приваривалась внутренняя стенка, т.
к. доступа снизу — в районе дожигателя попросту нет
Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.
Для гармоничного вида железной конструкции нашёл в «Леруа», термокраску для каминов и печей — с порогом 700 градусов.
После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.
Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.
5 часов работы печки на средней мощности
Итог следующий: печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.
Автор самоделки: Tribe.
Теплообменник с трещинами: что нужно знать
Для вашей домашней системы отопления всегда рекомендуется надлежащий уход и техническое обслуживание, чтобы гарантировать, что она находится в первоклассном магазине. Это помогает избежать таких проблем, как треснувший теплообменник. Есть несколько контрольных признаков, на которые следует обратить внимание, если вы подозреваете, что ваша система отопления испытывает эту проблему. Поэтому очень важно, чтобы вы узнали о теплообменнике, его важности и о том, как определить, имеете ли вы дело с треснувшим теплообменником.
Ознакомьтесь с нашими услугами по обслуживанию печей Позвоните, чтобы записаться на бесплатную оценку на домуЧто такое теплообменник?
Содержание
- 1 Что такое теплообменник? 2.1 Изменение цвета пламени печи cks О вашей системе отопления
- 2.5 Проблемы со здоровьем
- 5. 1 Заключение
1 ЗаключениеТеплообменник отвечает за передачу тепла между жидкостями для охлаждения или обогрева вашего дома или офиса. Теплообменник в вашем домашнем обогревателе работает, нагревая воздух, который проходит через систему вентиляции. Это процесс, который начинается, когда горючий газ увеличивает температуру в теплообменнике. В свою очередь воздух в доме также увеличивается. Таким образом, наличие трещины в теплообменнике повлияет на работу вашего обогревателя.
Признаки того, что в вашей печи имеется трещина в теплообменнике
Ниже перечислены некоторые из признаков, на которые следует обратить внимание, если вы думаете, что в вашей системе отопления может быть трещина в теплообменнике:
Изменение цвета пламени печи
A правильно работающая газовая печь имеет стабильно синее пламя. Проверьте, так ли это в вашей печи. Если огонь кажется желтым, это может означать, что горелку необходимо очистить.
Это также свидетельствует о том, что в печи треснул теплообменник. Пламя также должно гореть устойчиво, так как мерцающее пламя означает, что есть проблема с вашим нагревательным оборудованием.
Сажа
Сажа — это черный порошкообразный побочный продукт накопления углерода. Его можно найти внутри печи. Накопление углерода происходит из-за того, что печь не может полностью и чисто сжечь газ. Это может быть вызвано одной из двух причин: неправильно отрегулированной горелкой или треснувшим теплообменником.
Ваша печь издает странные запахи
Одним из наиболее явных признаков поломки теплообменника является запах формальдегида. Этот неприятный запах вызывает проблемы со здоровьем и вызывает сильные головные боли. Если вы чувствуете странный запах, исходящий от вашего теплообменника, немедленно обратитесь к профессиональному специалисту по системам вентиляции и кондиционирования.
Ржавчина и трещины на вашей системе отопления
Физические признаки вашей печи включают коррозию и трещины на ее внешней поверхности.
Если в вашей системе отопления есть признаки повреждения ее внешних компонентов, внутренние части, скорее всего, также повреждены.
Проблемы со здоровьем
Угарный газ в печи вызывает проблемы со здоровьем. Если вы испытываете такие симптомы, как тошнота, раздражение глаз, сонливость, дезориентация и другие проблемы, похожие на грипп, пока вы находитесь дома, это может быть связано с тем, что ваш треснувший теплообменник выделяет угарный газ. Вы должны немедленно вызвать профессионала и проверить вашу печь.
Узнайте больше о наших услугах по ремонту и замене печей Позвоните, чтобы записаться на прием
Причины выхода из строя теплообменников
Перегрев является одной из наиболее распространенных причин выхода из строя теплообменников. Это результат недостаточного потока воздуха в вашей печи. В системе отопления со временем накапливается пыль, грязь и другой мусор.
Если за ним не ухаживать, эти загрязняющие вещества в конечном итоге блокируют фильтры и забивают змеевики и воздуходувки. Надлежащий поток воздуха необходим для поддержания температуры внутри вашей системы отопления на одном уровне и для поглощения избыточного тепла. Но когда поток воздуха перекрыт, внутренняя температура повысится, что, скорее всего, приведет к растрескиванию теплообменника.
Еще одна причина поломки теплообменника – изношенные клапаны. Эта проблема вызывает изменения давления, с которыми теплообменник не может справиться. Поэтому жизненно важно, чтобы ваш теплообменник регулярно обслуживался, чтобы потенциальные проблемы устранялись до того, как они усугубятся.
Проблема с треснувшим теплообменником
Проблемы, вызванные треснувшим теплообменником, доставляют неудобства вам как домовладельцу. Однако это также представляет серьезную угрозу для вас и вашей семьи. Многие системы отопления работают на мазуте, пропане или природном газе.
Эти ископаемые виды топлива, к сожалению, производят пары, которые содержат сажу, двуокись углерода, водяной пар и окись углерода. Они попадают в ваш дом, когда эти виды топлива сжигаются, а в вашей печи треснул теплообменник. Если это произойдет, у вас и вашей семьи могут возникнуть серьезные проблемы со здоровьем.
Решения для треснувшего теплообменника
Никогда не пытайтесь самостоятельно осмотреть и/или отремонтировать треснувший теплообменник. Ваша неисправная система отопления может нуждаться в установке нового теплообменника или полной замене. Вызовите профессионального специалиста по системам вентиляции и кондиционирования для проведения проверки и определения проблемы. Профессионал сможет предложить вам наилучшее решение и подскажет, как ухаживать за вашей системой отопления.
Ознакомьтесь с услугами нашей домашней печи
Заключение
Треснувший теплообменник не только повреждает вашу систему отопления.
Это также представляет серьезную опасность для здоровья вашей семьи. К счастью, эту проблему можно предотвратить. Правильный уход и регулярные настройки гарантируют, что ваша система отопления сможет обеспечить вас достаточным количеством тепла в течение очень долгого времени. Если у вас есть какие-либо проблемы с вашим оборудованием, обязательно позвоните своему местному специалисту по отопительной технике, чтобы вы могли найти решение как можно быстрее.
Позвоните в компанию Miller Oil по всем вопросам, связанным с отоплением вашего дома
Компания Miller Oil предоставляет высококачественные услуги по отоплению и охлаждению в этом районе. Будьте уверены, у нас есть лучшие специалисты, сертифицированные NATE, которые могут провести превосходное техническое обслуживание, ремонт, установку и замену ОВКВ. Мы гордимся тем, что обладаем многолетними знаниями и опытом, чтобы поддерживать вашу систему HVAC в идеальном состоянии.
Если вам требуется ремонт или замена системы отопления, Miller Oil Company — это компания для вас. Мы предлагаем самые конкурентоспособные цены на ремонт и замену ОВК в этом районе. Если вам необходимо заменить текущую систему, мы можем предоставить вам рекомендации. Мы гарантируем, что сможем найти для вас лучший вариант для ваших нужд, не выходя за рамки вашего бюджета. Мы всегда заботимся о том, чтобы ваша новая система была энергоэффективной, могла обеспечить комфорт и высокое качество воздуха в помещении и многое другое. Позвоните нам и запланируйте бесплатную оценку на дому уже сегодня.
Для записи на прием или бесплатной оценки на дому позвоните нам сегодня.
Нажмите здесь, чтобы связаться с нами сегодня, или позвоните нам по телефону (860) 745-0326, если у вас есть какие-либо вопросы.
Ежегодное обслуживание мазутной печи
Ежегодное обслуживание масляной печи – Серый печник Устранение неполадок и ремонт печи “серый печник, советы по устранению неполадок и ремонту” ширина = ширина устройства, начальный масштаб = 1.
Ежегодное обслуживание маслотопки
Масляные печи используют легковоспламеняющееся топливо. оставшиеся утечки могут привести к пожару. Такие вещи, как пуховик, обычно не являются разрушительными взрывами, но могут вызвать пожар или значительный материальный ущерб. Есть также смертельные напряжения. Знайте свои пределы. Установите термостат выше комнатной температуры
Проверьте/замените воздушный фильтр
После проверки агрегата на наличие чрезмерного количества сажи в камере сгорания откройте заслонку (ниже), чтобы проверить дымоход. Если дымовая труба и камера сгорания имеют густую сажу внутри, не обслуживайте устройство. Печь должна быть очищена перед обслуживанием. Если дымовая труба закопчена, то закопчен и теплообменник. Обслуживание закопченной масляной печи – пустая трата времени.
Теплообменник печи
Ниже расположен теплообменник печи.
Камера сгорания представляет собой центральный ствол. Окружающая квадратная секция представляет собой теплообменник. Теплообменники мазутных печей подвержены накоплению сажи. Сажа осаждается на стенках теплообменника и изолирует теплообменник, снижая теплопередачу. Один производитель горелок заявляет, что изоляционная способность 1/8 дюйма сажи равна 1 дюйму изоляции из стекловолокна. Копоть не является нормальным явлением для масляных печей. Он накапливается, когда горелка отрегулирована неправильно или форсунка не распыляет должным образом. Если горелка работает эффективно, теплообменник не нуждается в ежегодной очистке. Однако следует рассмотреть 5-летний график, если только проблема не связана с горелкой. Печи внизу 40 лет, и ее никогда не чистили. В теплообменнике было довольно много тяжелых металлов (похоже на песок). Видео ниже демонстрирует чистку теплообменника.
Во многих печах есть прочистные отверстия, облегчающие очистку теплообменника.
В этом видео показан типичный набор чистящих аутов.
В этом видеоролике демонстрируется метод вакуумирования теплообменника. Использовать цеховой пылесос не рекомендуется, так как он недостаточно мощный для полной очистки, но он демонстрирует доступ к теплообменнику и использование сжатого воздуха для удаления сажи.
Если теплообменник не имеет выходов для чистки, очистку необходимо производить через штуцер вентиляционной трубы и камеру сгорания. При использовании сжатого воздуха вблизи камеры сгорания необходимо соблюдать осторожность, чтобы не повредить камеру сгорания. В видео ниже рассказывается о чистке без прочистки.
Выключите устройство.
Найдите масляный фильтр. Если масляный бак находится в подвале, он должен быть рядом с баком. Если это 2-трубная система, клапан, вероятно, находится рядом с канистрой фильтра.
Запорный масляный клапан
Этот клапан устанавливается между масляным баком и фильтром. Ручка клапана поднимает вал посередине, чтобы открыть клапан. Он изготовлен из низкотемпературного припоя, который плавится и закрывает клапан под давлением пружины при пожаре. В закрытом состоянии ручка должна быть свободной.
Корпус масляного фильтра
Это виды канистр масляного фильтра. Это кажется стандартом для фильтрации масла. Нижняя часть канистры снимается путем ослабления центрального болта сверху. Не забудьте перекрыть масляный клапан прямо перед канистрой. Когда масляный клапан закрыт, рукоятка клапана должна быть свободно закреплена на валу. Слегка постучите по нему, чтобы убедиться, что он запечатан.
Помните, что все содержимое масляного бака находится за клапаном, и вы можете получить невероятный беспорядок. Банкой из-под кофе ослабьте болт под канистрой. Положите достаточное количество газет вокруг кофейной банки. Когда болт ослаблен, постучите по нему гаечным ключом или небольшим молотком, чтобы отсоединить его от прокладки. Когда вы это сделаете, из канистры брызнет немного масла. Газета должна поймать это. При выключенной канистре слегка откройте масляный клапан и вылейте немного масла в кофейную банку.
Элемент масляного фильтра
Этот или аналогичный ему должен быть внутри. Если его не меняли несколько лет, вероятно, он забит. Канистру следует мыть сильным моющим средством и горячей водой. Во всей этой работе очень важна чистота. Замените все прокладки на новые из комплекта фильтроэлемента. При замене фильтра необходимо прокачать канистру. Небольшой винт на стороне выхода следует ослабить при открытом клапане и прокачивать до тех пор, пока не пойдет масло.
Протрите всю канистру тряпкой. Замените газету чистой. Фильтр следует проверить позже на наличие масляных капель. Этот фильтр следует заменять каждый отопительный сезон.
Хотя это все еще кажется стандартом для индустрии, эта штука из темных веков. Есть одноразовые фильтры, которые намного лучше.
Ниже представлено видео о замене фильтра:
Пистолет горелки в сборе
Пистолет в сборе подает масло под давлением к форсунке и обеспечивает искру для зажигания масла.
Электроды (белые цилиндрические части) обеспечивают изолированный путь высокого напряжения для достижения искрового промежутка. Сопло крепится на торце пистолета (деталь из латуни). Обслуживание горелки продолжается ниже:
Замена форсунки
Форсунки являются наиболее важной частью форсунки.
Они используют давление 100+ # для распыления тонкого тумана мазута в камеру сгорания.
Крайне важно содержать его в чистоте. Не следует прикасаться к фильтру на конце сопла. Используйте контейнер, в котором поставляется насадка, чтобы поместить ее в адаптер насадки. При замене форсунки замените подобное на подобное. Вышеуказанное сопло составляет 0,4 галлона в час. Угол распыления 80 градусов. Тип распыления “S”. Для получения информации о форсунках нажмите здесь
Очистка пистолета в сборе
Сетчатый фильтр насоса
Многие насосы имеют входные сетчатые фильтры. Они размещены внутри крышки масляного насоса.
Если горелка не обслуживалась в течение нескольких лет, экран может быть засорен. Хотя их можно почистить, но если есть новый, то лучше отремонтировать. Помните, что когда вы снимаете крышку насоса, топливо должно быть перекрыто в баке, если горелка находится ниже уровня бака. Также при наличии следует заменить прокладку. В крайнем случае можно использовать силикон. Ниже приведено видео насоса со снятой крышкой и показанным экраном:
Ниже показана разборка пистолетной горелки, показывающая детали
Давление насоса
Насос горелки работает минимум на 100#. Некоторые новые горелки работают до 150#.
Однако регулятор давления редко меняет свою калибровку, рекомендуется проверить давление в сервисе.
Для этого теста требуется манометр, как тот, что слева. Манометр устанавливается на выходе из линии пистолета.
При установке давление должно подняться до заданного значения и оставаться на этом уровне до отключения. После выключения двигателя давление должно упасть на 20 % от заданного значения и оставаться на прежнем уровне. Если через несколько секунд оно упадет ниже, регулятор неисправен.
Регулировка давления насоса.
На рисунке справа регулятор давления представляет собой шлицевой винт в центре шестигранной гайки. Поверните по часовой стрелке, чтобы увеличить давление насоса.
Это демонстрация того, как проверить давление масляного насоса.
Настройка тяги.
После повторной установки горелки ее следует зажечь и установить тягу. Слева — датчик тяги.
Тяга всегда должна быть отрицательной, т.е. когда в топку должен подаваться рабочий воздух.
Через 10 минут работы печи можно проверить тягу. Тяга при перегреве должна быть примерно -0,02 дюймов водяного столба
Тяга дымовой трубы должна быть -0,03-04.
Для регулировки тяги грузы на регуляторе тяги (вверху) можно перемещать внутрь или наружу. Чем больше грузиков установлено на закрытие регулятора, тем сильнее тяга.
Тягу не следует увеличивать выше числа -04, так как это приведет к слишком быстрому прохождению выхлопных газов через топку, что снизит теплообмен и вызовет повышенный расход топлива.
Если эти цифры не могут быть достигнуты, есть проблема с сажей. См. устранение неполадок.
Если у вас нет доступа к тягомеру, вы можете установить тягу до тех пор, пока он не будет выбрасывать выхлопные газы при запуске.
youtube.com/embed/cCjAozBKpT4?wmode=opaque” frameborder=”0″ allowfullscreen=””> Регулировка пламени
Крупный план входа воздуха для горения горелки пушки. Прорези по диаметру цилиндра называются массовыми воздушными заслонками. Эта регулировка не должна открываться для форсунок менее 2 галлонов в час.
Для большинства регулировок следует использовать регулировку, связанную с хвостовиком в левом верхнем углу рядом с линией пистолета.
При работающем и устойчивом устройстве эту регулировку следует перемещать до тех пор, пока не появится дымящий огонь.
Вид через смотровую дверь.
На этом изображении показано пламя внутри камеры сгорания. При регулировке воздуха для горения пламя должно быть отрегулировано так, чтобы кончики пламени были слегка дымными.
На данный момент есть 2 пути продолжения.
Если у вас есть анализатор горения и дымовой насос, перейдите сюда.
