Как выложить печь на даче из кирпича: пошаговая инструкция

Дачные дома в большинстве случаев строятся без закладки систем отопления, т. к. изначально их планируют использовать только в теплое время. Однако многие дачники быстро приходят к выводу, что без качественного обогрева помещения не обойтись. Прохладные и дождливые осенние и весенние дни, в которые работа на даче не останавливается, а наоборот – кипит, зимний отдых в загородном доме, а также постоянная необходимость готовить пищу, греть воду, сушить фрукты и т. п. вынуждают искать способ отопления. Если к дому не подведен газ, остается делать печь. Многие устанавливают железные газовые или дровяные печки, но не все готовы покупать дорогую вещь на дачу, где живут временно. Тем более, что такая печка, все же, может вредить экологии дома. Популярным решением вплоть до наших дней является строительство кирпичной печи, причин тому много:

Невысокая цена. Кирпич, остальные материалы для постройки и фурнитура недороги и широко доступны.

Относительная простота. Сложить печь качественно – на самом деле достаточно сложная задача, требующая профессионализма и опыта.

Однако освоить данный процесс реально и новичку, если изучить все доступные материалы – книги, статьи в интернете, описание опыта мастеров, тщательно провести все расчеты и немного потренироваться. Простейшие печи при должном старании могут получиться хорошо у любого человека. При этом появляется возможность значительно сэкономить на оплате труда специалиста.

Экологичность и свойство усиления вентиляции. Кирпич при контакте с огнем абсолютно безопасен для здоровья людей – это знают все. При этом свойство правильно сложенной печи из кирпича – создавать в помещении активный воздухообмен (дом «дышит»). Работа печи способствует обновлению воздуха (исчезают болезнетворные микробы, грибки и пр.), уходу даже стойких запахов. Все это благотворно влияет на здоровье людей.

Эффективность и функциональность. Печи наподобие «русских» имеют высочайший КПД – до 80%. Они позволяют долго обогревать сразу несколько помещений (обычно их ставят в простенках между комнатами), т. к. отапливают здание равномерно. С их помощью можно также готовить еду и греть воду, сушить фрукты. Можно модифицировать печь: сделать ее нужных размеров, обустроить лежанки, использовать вместе с ней ТЭН для воды, совместить с камином.

Удобство. Устроив на даче кирпичную печь, можно полностью отказаться от использования вытяжки, а дымоход делать и обслуживать всего один.

Красота. Кирпичная печь сама по себе очень декоративна, а в сочетании с хорошей отделкой, большой прозрачной дверцей топки, позволяющей видеть огонь, – может стать главным элементом декора деревенского дома.

Как выложить печь на даче

Многие современные дачники решают выложить печь для дачи самостоятельно. Эта сложная и ответственная задача требует досконального знания темы, поэтому перед тем, как приступить к ее выполнению, следует обязательно очень хорошо и со всех сторон изучить вопрос.

Если опыта в устройстве печек нет, то лучшей из возможных моделей для самостоятельной постройки будет простая печь для дачи из кирпича.

Алгоритм работ при создании такой печки выглядит следующим образом:

Выбираем место будущего очага. Лучше всего делать печь на стыке комнат, если их несколько. Нельзя ставить печки между окон или вплотную к наружной стене, т. к. это вызывает образование конденсата, потерю тепла и появление трещин.

На выбранном месте располагаем изоляционный слой: пленка из полиэтилена, на нее – рубероид, затем – гидроизоляционный материал. Сверху покрываем эти материалы сантиметровым слоем песка.

На песок укладываем кирпичи 1-го ряда, не скрепляя их. Смотрим, чтобы данный ряд был идеально ровным.

Смазываем со всех сторон глиной 1-й ряд. Берем дверку поддувального отверстия, которую заранее обмотали шнурком из асбеста, и закрепляем на положенном месте на время, пока будем класть печь, проволокой. Выкладываем 2-й ряд.

На 3-й ряд кирпича прямо над поддувальным отверстием будет устанавливаться колосниковая решетка. Этот ряд выполняем из шамотного кирпича.

Кладем 4-й ряд, устанавливая кирпичи на ребро. На задней стенке несколько кирпичей делаем вышибными, то есть ставим их, не прикрепляя и немного выдвинув наружу. Там, где будет дымоход, устанавливаем подставки, на которые будем крепить внутренние перегородки.

Ставим дверку для топки.

5-й ряд кладем плашмя, 6-й – «на ребро».

7-й ряд начинаем с трех четверок, чтобы не создать резкого перехода от предыдущего ряда. Кирпичи кладем плашмя – все, кроме 2 сзади (они – на ребро).

Кирпичи 8-го ряда должны закрывать дверку топки, завершаясь над ней двумя кирпичами. Необходимо над отверстием топки установить скошенный кирпич, нависающий над ней. Это поможет при открывании дверки пламени отходить назад, к центру печи.

На кирпичи 8-го ряда сверху накладываем асбестовый шнур, затем с небольшим выступом назад кладем 9-ряд; на этот ряж укладываем конфорочную плиту.

Начиная с 10-го ряда начинается формирование трубы для дымохода, которая должна расширяться кверху. Если делается простая печь небольшого размера, то трубы для нее берутся либо приставные, либо насадные, но из самых легких металлов. Если труба будет тяжелой, то центр тяжести печи может сместиться.

Работая над 11-м рядом, устанавливаем задвижку. Эту деталь, как и всю фурнитуру, обматывают асбестовым шнуром.

Вчетверик делаем кирпичную дымовую трубу, внутрь нее устанавливаем металлическую.

Вышибные кирпичи в 4-м ряду убираем, чтобы прочистить дымоход внизу.

К низу первого ряда кирпича и полу прикрепляем предтопочный лист или плинтус.

Делаем пробную растопку (бумагой, соломой и т. д.). После затухания открываем все дверцы и оставляем печь просыхать на несколько недель.

Кладка грубы

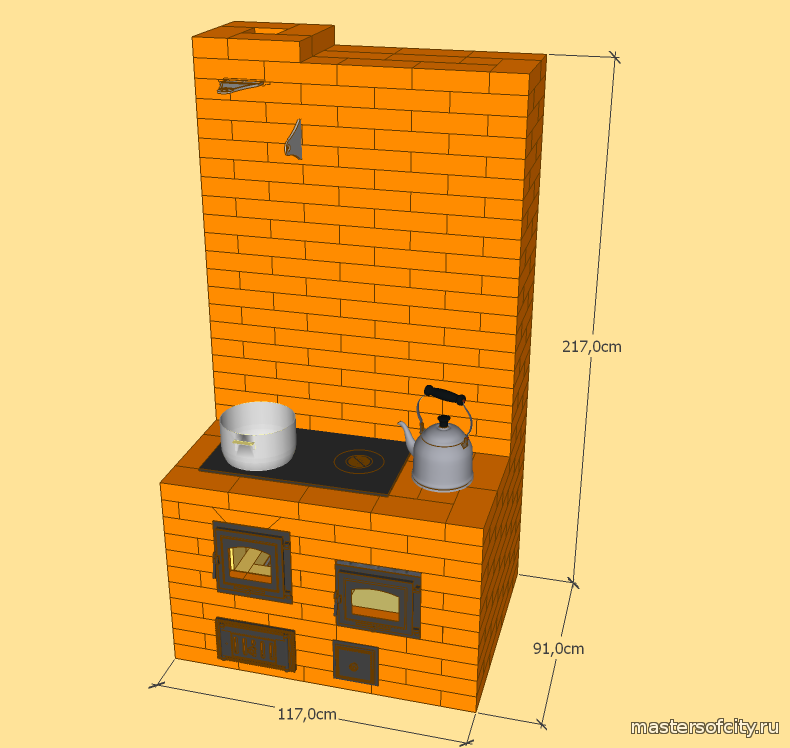

Грубка – это одна из «модификаций» традиционной печи, популярная среди дачников в наше время. Некоторые черты она «позаимствовала» от удобной печи-«голландки», а некоторые – от исконно русских печей. Отличительными чертами грубы является более компактный размер, а также – оснащение лежанками и варочными поверхностями, духовыми шкафами. Минимальное потребление топлива и оптимальный режим использования – полноценное отопление либо только нагрев конфорок для приготовления пищи в летний период – обеспечиваются благодаря системе дымоходов, которые можно использовать по-разному, пользуясь поддувалом.

Как же сложить такую многофункциональную кирпичную печь самостоятельно? В зависимости от выбранной модели вариантов кладки по рядам может быть масса, мы же рассмотрим технологию постройки грубы с одной лежанкой, варочной панелью и духовкой. Стоит понимать, что такой план может служить опорой для создания собственного, но он не является универсальным для всех. Поэтому все этапы работы на нем рассматриваются в общих чертах, подробно выделяются лишь особенности устройства именно печей-грубок.

– Делают фундамент. Минимальная глубина фундамента для грубки составляет 50 см, иногда – глубже (если почвы под домом глинистые и т. д.).

– Приступают к выкладыванию рядов. Нижеприведенная схема полностью отражает технологию укладки порядно:

Кладка грубки в рядах, состоящих из сплошного кирпича, достаточно проста.

Нужно лишь тщательно выверять их положение – оно должно быть идеально ровным. А вот ряды, на которых происходит закладка чугунных элементов грубы, требуют описания:

– 3-й – закладываются все нижние дверцы для отверстий поддувал.

– 5-й – устанавливается духовой шкаф, возле которого оставляется пустой проем. В этом проеме дольше других мест будет задерживаться горячий воздух.

– 6-й – укладывается колосник, топку обкладывают кирпичом из силиката.

– 7-й – закладывают место для задвижки дымохода и дверцы топки.

– 8-й – верхний ряд лежанки. Следует приложить все усилия, чтобы сделать его полностью ровным.

– 10-й – по его завершению устанавливают металлическую раму для укрепления стенок.

– 11-й – монтируют варочную панель.

– 31-й – устанавливают задвижку, вокруг нее выкладывают дымоход. Через чердачное помещение дымоход выводят на крышу.

Самостоятельное строительство кирпичной печи на даче – дело кропотливое и сложное, требующее терпения и стараний.

Если вам все же удастся завершить его успешно, вы будете наслаждаться удобством и теплом в доме в течение долгих лет.
