Как обкладывать печь в бане кирпичом с топкой из предбанника: пошаговая инструкция

Краткое содержание

• 1 Особенности конструкции
  • 1.1 Принцип работы печи с топкой из предбанника
• 2 Материалы и необходимые инструменты
• 3 Меры безопасности
• 4 Способы облицовки кирпичом печи в бане с топкой из предбанника
• 5 Плюсы и минусы решения
• 6 Технология выполнения работ своими руками

Для того, чтобы проводить в бане оздоровительные процедуры всей семьей, стоит позаботиться об ее обустройстве. Правильная отделка топки банной печи обеспечит комфорт и уют в парилке. Чтобы результат работы принес исключительно положительные эмоции, облицовывать необходимо, соблюдая простые, но важные правила.

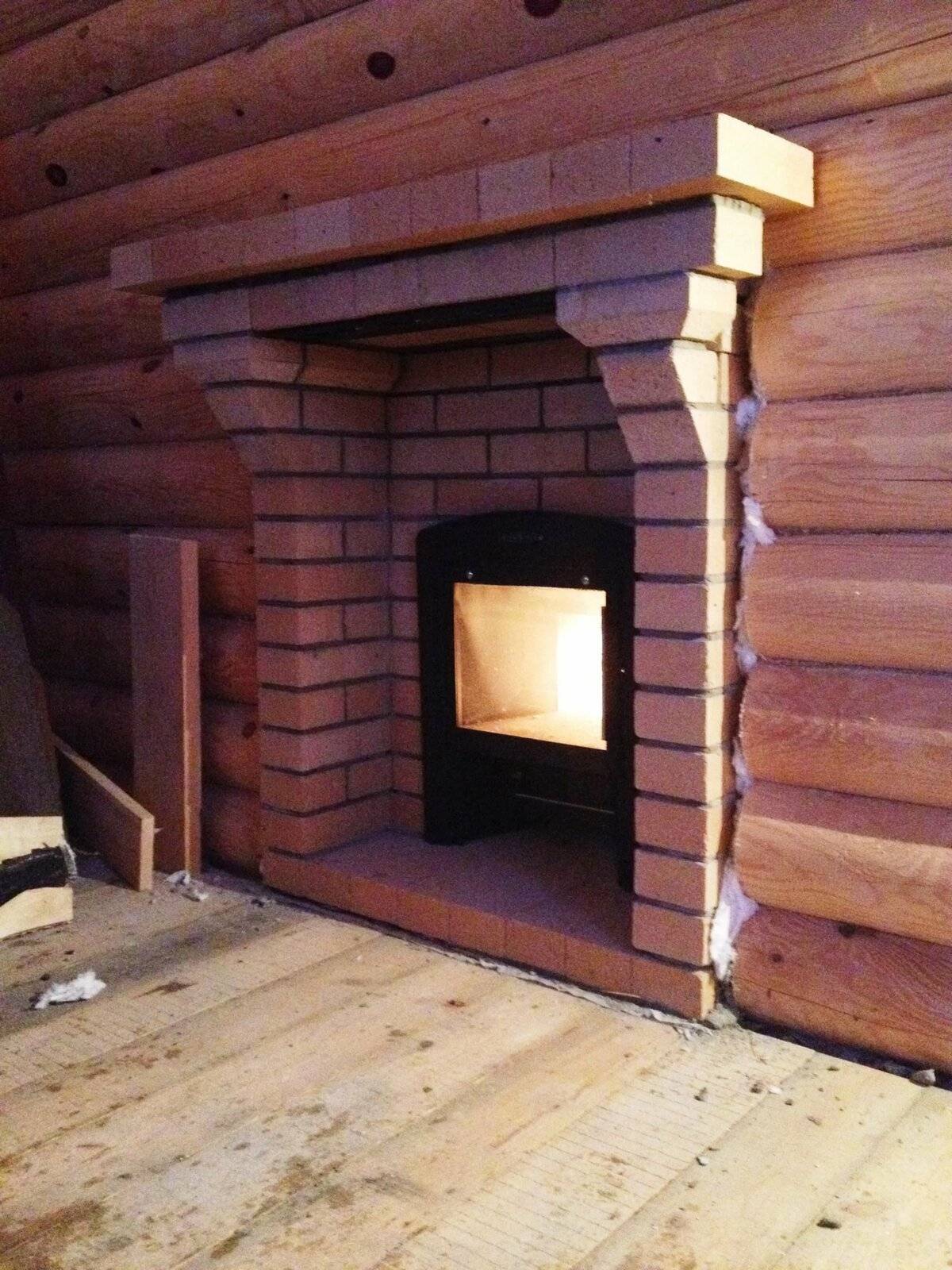

Печка в бане с топкой из предбанника обложенная кирпичом

Особенности конструкции

Особенностью является агрегат с выносной топкой, выполненной из стали либо чугунного сплава. Отличие таких моделей заключается в наличии выносного канала (съемного или приварного). Расположение дверцы для загрузки дров можно сделать как в предбаннике, так и со стороны улицы.

Важным является и то, что дым, который образуется при горении, не будет попадать в парилку, тем самым загрязнять воздух и делать невыносимые условия нахождения людей в бане.

Принцип работы печи с топкой из предбанника

Принцип работы заключается в том, что обогрев будет производиться одновременно в нескольких помещениях, что позволит экономить и не обустраивать дополнительное отопление в предбаннике.

Установив стеклянное окошко, выходящее в парилку, можно будет наблюдать за тем, как красиво горит огонь в топке печи.

При этом загрузка дров выполняется в предбаннике.

Материалы и необходимые инструменты

Кирпичная стенка в бане у топки, является самым распространенным вариантом. По этой причине выбору данного материала необходимо уделить наибольшее внимание.

Специалисты рекомендуют использовать огнеупорный кирпич, который изготавливается различных размеров.

Классифицируется материал так

• стандартный кирпич,
• зауженный,
• уменьшено зауженный.

Помимо кирпича, необходимо приобрести и другие материалы, которые понадобятся в работе. Среди них — глина, стальные уголки, песок, изделия из шамота, колосники стандартные, дверца для отверстия с поддувом, с топкой и отсека с камнями, металлические углы для перекрышки.

При покупке кирпича, являющегося основой всей конструкции, нельзя экономить, стоит выбирать самый лучший материал.

Огнеупорный кирпич — лучший материал для облицовки печи в бане

Обкладка кирпичом банной печи с выносной топкой не может производиться без наличия специальных инструментов. Для стандартной конструкции понадобятся: уровни, лопатки для глины, строительный миксер, лак огнеупорный для кирпичей и листы.

Меры безопасности

Печь, находящаяся в бане изготовлена из металла, который при работе, будет нагреваться. По этой причине, нужно уделить время мерам безопасности, во избежание неприятностей.

В первую очередь, важны противопожарные мероприятия. Среди которых:

• Печь ставиться на расстоянии полуметра от стены бани.
• Возле перегородки, через которую идет топочный канал, стоит сделать изоляцию из листов.
• Расстояние от верха конструкции до потолка не должно быть менее одного метра.

Под конструкцию печи обязательно надо подложить лист металла, что поможет избежать возгорания при попадании углей.

Способы облицовки кирпичом печи в бане с топкой из предбанника

Существует несколько способов, с помощью которых производиться обкладывание печи кирпичом. Различают четыре основных способа:

• Выкладка сплошной облицовки. При таком способе значительно снижается КПД, за счет полной облицовки металлических частей печи, которые должны отдавать тепло.
• Облицовка-конвектор. Наиболее приемлемый вариант для бани. Обязательно должны быть продухи, уровень расположения которых регулируется в зависимости от имеющейся печи и пожеланий хозяев.
  Как правило, делается по два продуха снизу и сверху. При таком способе облицовки, не будет теряться тепло, а пар идущий в парилку будет мягкий, не опасный для здоровья.
• Тепловой экран. Задача оградить огненный очаг от возможных предметов возгорания.
• Облицовка в декоративных целях. Такой способ также пожаробезопасен, при этом главной целью является внешний вид. Когда металл, с помощью кирпичной кладки плавно переходит в древесину.

Важным условием становится пожарная безопасность

Плюсы и минусы решения

Если проводить сравнение между каменной печью и выносной топкой, безусловно, первый вариант будет проще. Однако, взвесив все преимущества, многие берутся за обустройство топки, которая находиться в предбаннике. Так как это лучшее решение для домашней бани, даже несмотря на сложность процесса.

Преимущества бани, в которой топка находиться в предбаннике:

• Обогрев происходит не только парилки, но и предбанника, поддерживая высокую температуру.
• В парилке не будут следы мусора от печки.
• Не занимается дополнительное место в парилке, что позволяет вместить большее количество людей.
• Из-за того, что основная часть печи располагается в предбаннике, пар будет легкий.

Делая выбор в пользу выносной печки, экономится площадь парилки, а также происходит одновременный обогрев двух помещений.

Недостатки печи в предбаннике:

• Понадобиться тщательно продумать теплоизоляцию стены, так как перегородка не должна способствовать потере тепла из парилки и снижения температуры в ней.
• Понадобиться дополнительная облицовка топочного канала для закладки дров (можно использовать камень).

Расположение топки в предбаннике, позволяет не загромождать парилку

Технология выполнения работ своими руками

Для того, чтобы выполнить работу, понадобиться схема, согласно которой будут выполняться этапы облицовки. Это необходимо для того, чтобы понять, как обкладывать печь в бане кирпичом с топкой из предбанника.

Имея необходимые материалы и инструменты, а также точное представление о том, как все должно выглядеть, можно приступать к процессу.

Для начала готовиться раствор из глины, именно на него будет выполняться кладка кирпича. За несколько суток до того, как начать обкладывание печи, необходимо замочить глину в воде. Потом совершается размешивание при помощи миксера строительного и добавляется песок.

Все материалы лучше брать с запасом, так как строительные смеси могут давать усадку, вследствие чего не хватит раствора на все прослойки кирпича.

Главное — проложить первые несколько рядов, которые и будут основными. Если они будут ровные, то и остальные ряды также будут иметь безупречный вид. Начинать необходимо с окантовки выкладки, делая отступы по 5 сантиментов, затем с помощью кирпича заполняется внутреннее пространство.

После выкладки первого ряда, делается второй, при этом надо строго следить за тем, чтобы швы не совпадали с предыдущим слоем. По окончанию выкладки четвертого ряда, вставляются дверцы, которые были заготовлены заранее, после чего следует пятый ряд.

Далее необходимо облицевать топку, размер которой должен быть предусмотрен с самого начала работ. Внутренний экран, располагающийся над топкой, будет служить защитой печи от перегревания. Разобравшись с тем, как обложить печь в бане кирпичом с выносной топкой, процесс будет легким и быстрым.

Самостоятельно делая облицовку печи, есть возможность сделать работу по личным предпочтениям всей семьи.

Выполнять облицовку печи из кирпича, топка которой находиться в предбаннике трудоемкий процесс. Но, выбрав именно этот вариант, вряд ли придется когда-либо пожалеть. Подробно разобравшись с очередностью этапов, составив индивидуальную схему, кладка кирпича пройдет быстро и легко.

Сергей

sergii852@gmail. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как обложить железную печь в бане кирпичом своими руками: раствор, кладка, облицовка

Чтобы протопить парилку, чаще всего используют стальную или чугунную печь. Она намного компактнее, легче, проста в обращении и не требует много времени для установки. Однако оставлять печку без защиты нельзя.

Содержание

1. Почему следует обкладывать кирпичом печь в парилке
2. Расчет расхода материала
3. Инструменты и материалы для проведения работ
4. Каким кирпичом обложить железную печь
5. Процесс обкладки металлической печи кирпичом
6. Обустройство основания
7. Сооружение печного экрана
8. Способы обкладывания
9. Предварительная топка печи

Почему следует обкладывать кирпичом печь в парилке

Банную печь обкладывают кирпичом для сохранения тепла и в целях безопасности

У металла при всех его достоинствах есть ряд неподходящих для парилки качеств.

• Сталь превосходно проводит тепло. В сауне металл раскаляется и представляет опасность для пользователей.
• Выделяемое металлической поверхностью тепло не слишком приятно.
• Металл обладает низкой теплоемкостью – сталь охлаждается так же быстро, как и нагревается, поэтому при прекращении отопления температура в парилке быстро упадет.
• Из-за чрезмерно быстрого подъема температуры воздух в сауне или парной становится слишком сухим.
• Чтобы получить пар в парилке, на стенки печки или на камни в каменке плещут воду. Пар, получаемый при соприкосновении воды и металла, жесткий и неприятный. Кроме того, он распространяется на большую дистанцию, содержит более крупные капельки и может обжечь.

Укладка кирпичами банной печки полностью решает все эти проблемы. Кирпич хранит тепло, не раскаляется слишком сильно, при случайном попадании воды на стенки, образующийся пар включает мелкие частички воды и не опасен.

Расчет расхода материала

Необходимо рассчитать количество рядов в высоту и ширину, а также количество кирпичей в каждом ряду

Вычислить необходимое количество камня для кирпичной кладки возле печки в бане проще всего на практике. Для этого по периметру изделия нужно положить ряд на дистанции в 4–5 см от стенок корпуса. Таким образом получают квадрат 3*3 или 4*4 кирпича. То есть для 1 ряда кладки потребуется от 9 до 16 камней.

Затем высоту печки делят на высоту кирпича – обычно это 65 мм и делать расчет. В среднем требуется 11–12 рядов.

Нужно учесть не только число кирпичей, но и общий вес кладки и печки. Для этого суммируют массу изделий с массой кирпичного экрана. Если сумма превышает 700 кг, под печку нужно строить отдельный фундамент.

Инструменты и материалы для проведения работ

Чтобы обложить железную или чугунную печь в бане кирпичом своими руками, потребуются такие инструменты и материалы:

• кирпич для отделки;
• ингредиенты для раствора – огнеупорная глина, песок и вода;
• компоненты для основания – щебень, песок, цемент марки М400;
• лопата, киянка, шпатель;
• строительный уровень и отвес.

Хотя кирпич и не раскаляется так сильно как металл, пол и стены вокруг печи лучше все же изолировать асбестовым или минеритным листом.

Каким кирпичом обложить железную печь

Лучше всего для обкладки печи подходит шамотный огнеупорный кирпич

Для обкладки банной печи берут кирпич, способный выдерживать высокую температуру. Разновидности следующие.

• Любой красный кирпич – лучше полнотелый, но подойдет и пустотелый. Кирпич изготавливается на базе глины и выдерживает нагрев до 1100 С.
• Шамотный – огнеупорный вариант, однако облицовывать им только, если он остался после каких-то других работ. В противном случае облицовка печи оказывается слишком дорогой.
• Известковый – вариант неудачный, так как он довольно пористый. В сауне его использовать можно, но в парной он быстро разрушается.

Помимо кирпича используют и натуральный камень, наподобие гранита, мрамора или минеритных плит. Однако самостоятельно нарезать такие плиты нельзя.

Процесс обкладки металлической печи кирпичом

Как обложить печь в бане кирпичом своими руками со стороны парной и предбанника, описано на многих строительных форумах. Правильную технологию выбирают с учетом веса печки и обкладки, площади парной, собственных возможностей.

Обустройство основания

Под банную печь необходимо соорудить фундамент из кирпича

Даже если конструкция весит меньше 700 кг, ей требуется основание. Пошаговая инструкция такова.

• Для котла с экраном закладывают общий фундамент. Для этого роют траншею глубиной в 30 см и размерами, совпадающими с габаритами обкладки.
• Яму наполовину засыпают крупным щебнем, а затем заливают бетоном.
• Если вес печки невелик, поставить ее можно прямо на лаги. Однако перед установкой следует проложить между ним и полом лист асбестового картона или стальной лист.

После застывания бетона выполняют кладку.

Сооружение печного экрана

Для защиты деревянных стен выкладывают экран

Облицовывают по стандартной технологии. Рекомендации следующие:

• кладку начинают с любого угла и выполняют по кругу;
• во втором ряду оставляют отдушины, обеспечивающие циркуляцию воздуха между стенками корпуса и кожуха;
• рекомендуемая толщина – в полкирпича, то есть камень кладут на ложок;
• перевязка в полкирпича обязательна;
• в каждый 3–4 ряд укладывают стальные прутья или арматурную сетку;
• для кладки берут глинный раствор из пропорции глины и песка 1:1;
• толщина шва везде 5 мм;
• в верхнем ряду обкладки тоже оставляют вентиляционное отверстие;
• проемы для поддувала и топочной камеры укрепляют металлическими уголками.

Рекомендуется сооружать печной экран в 2 этапа, чтобы нижняя часть обкладки окрепла.

Способы обкладывания

Зазор между печью и кирпичной кладкой должен быть не менее 3 см

Отделка банной печи кирпичом со стороны предбанника и парной выполняется 3 способами.

• Сплошная обшивка – декоративна, но несколько непрактична. Сплошной экран около печи обеспечивает быструю передачу тепла, но и впитывает слишком много тепла, что снижает эффективность котла.
• Ограждение – стенка выполняется не на всю высоту отопителя, а только на определенную величину. Портал носит чисто защитный характер, предупреждая случайные ожоги.
• Конвектор с продухами – оптимальный вариант. В обкладке оборудуют вентиляционные отверстия по всей высоте, чтобы тепло от металлического корпуса по стене попадало в помещение. При этом по окончании топки каменный экран продолжает излучать тепло и сауна остужается медленнее.

Между корпусом и экраном оставляют зазор. Его величина зависит от мощности печи. При показателях ниже 12 кВт, оставляют зазор в 3 см, при более высокой мощности он достигает 15–20 см.

Предварительная топка печи

Прежде чем эксплуатировать баню, стоит протестировать печь. Для этого выполняют 2–3 проверочные топки. В первый раз укладывают минимальное количество поленьев, не доводя до максимальной температуры. Затем поэтапно увеличивают интенсивность.

Протопка позволяет просушить кирпич и раствор, чтобы обкладка набрала прочность и лучше аккумулировала тепло.
