Как облагородить трубу на втором этаже?

Печь на втором этаже

  • admin
  • Стройка и ремонт
  • 0

Такой вариант трассировки используется для экономии места и/или средств. Но при таком варианте могут возникнут сложности при эксплуатации отопительной системы. Мы собрали основные правила и рекомендации для варианта – «два дымохода в одну трубу». А также указали на минусы такого расположения дымоходов.

Начнем с правил:
— Каждый дымоход до объединения в общий канал должен иметь заслонку — шибер. Это позволит избежать попадания дыма в то помещение, где отопительный прибор не используется.
— Расстояние между входами дымоходов в канал должно быть не менее 1 метра.
— Сечение общего канала должно быть равно сумме площадей сечений подключенных к нему дымоходов. Это правило нужно соблюдать, если планируется одновременное использование двух отопительных агрегатов.

Минусы:

— Увеличится количество конденсата. Если вы используете один отопительный агрегат диаметр дымохода, которого 150 мм, а для совмещения вы сделали общий канал диаметром 300 мм, то прогреть такой канал (особенно зимой) будет тяжелее. Это может привести к увеличению конденсата.
— Ухудшение тяги. Если вы затопили, например, камин (диаметр дымохода 150 мм) на первом этаже, то возможно вам придется топить его интенсивно, чтобы дым мог пройти общий канал диаметром 300 мм. Это приведет к перерасходу топлива. Если вы переведете камин в режим длительного горения, то возможно тяга ухудшится и дым попадет в помещение.
— Невозможность растопить. Дымоход для отопительного агрегата, который расположен на втором этаже имеет небольшую высоту. Такой высоты может быть не достаточно для естественной тяги.

Добавим, что не рекомендуем подключать в один канал дымоходы отопительных приборов, работающих на разных видах топлива (ранее такой запрет был в СНиП).

Если есть возможность не сводить два дымохода в один канал, оптимальным вариантом будет решение: один отопительный агрегат – один дымоход.

Источник: https://www.eco-steel.ru/blog/proektirovanie-dymokhoda/dymokhod-sovmeshchennyy/

На что опираться при разработке проекта

Внешний вид и оригинальный дизайн это конечно важно, но вы, прежде чем отделать трубу в доме, должны подумать о безопасности. О тяжелых последствиях я думаю, вы сами догадываетесь.

Так вот, чтобы не наделать ошибок и не спалить дом, для начала не лишним будет ознакомиться с нормативами. В данном случае следует руководствоваться СНиП 41-01-2003, именно эта инструкция регламентирует монтаж и эксплуатацию отопления, вентиляции и кондиционирования. Документ объемный, поэтому я для вас выписал основные тезисы.

Нормативы СНиП 41-01-2003.

  • Если выбраны горючие теплоизоляционные и отделочные материалы для дымохода, то температура их самовозгорания должна быть выше максимально возможной температуры трубы минимум на 20ºС. Это же правило распространяется на все окружающие дымоход конструкции и предметы в радиусе полуметра;
  • Способные коррозировать металлические изделия должны иметь соответствующее покрытие, защищающее поверхность от коррозии;
  • Стенки кирпичных дымоходов из жаропрочного кирпича не должны быть тоньше 120 мм. Если речь идет о жаропрочном бетоне, то толщина стенки таких труб стартует от 60 мм;
  • Использование металлических и асбоцементных конструкций для обустройства дымохода допускается только при наличии заводского сертификата качества, который разрешает эксплуатацию изделий при высоких температурах;

Отделка асбоцементных дымоходов.

Использование асбоцементных и тонкостенных нержавеющих труб в печах, работающих на каменном угле или коксе, строго запрещено. Эти материалы не способны выдержать температуру газов в таком дымоходе.

  • Устье дымохода (верхняя точка на крыше) должно быть оборудовано зонтиком, дефлектором или иной защитной конструкцией, предотвращающей попадание мусора и атмосферных осадков вовнутрь дымохода. При этом защитные конструкции не должны мешать выходу дымовых газов;
  • Расстояние от кирпичных и теплоизолированных дымоходов до стропил кровли и других деревянных конструкций не должно быть менее 130 мм. Если же устанавливается жаропрочная керамическая труба без теплоизоляции, то безопасное расстояние возрастает до 250 мм.

Дефлектор из оцинкованного листа.

Когда вы выбираете как саму трубу, так и отделку для поверхности дымохода внутри или снаружи, следует учесть вид топлива, на котором будет работать ваш котел или печь. От этого напрямую зависит температура дымовых газов.

Температура дымовых газов в зависимости от вида топлива
Вид топливаТемпература газов в дымоходе в ºС
Каменный уголь и коксДо 700
Дрова сухиеДо 500
МазутДо 350
Пеллеты (гранулы из прессованных опилок)До 300
Природный и баллонный газДо 200

Виды топлива для твердотопливного котла.

Варианты внутренней отделки дымоходов

Зачастую все капитальные печи, камины и котлы устанавливаются на первом этаже, а иногда даже в цокольной части здания. Соответственно дымоход будет проходить через 3 уровня и каждый уровень нам придется отделывать:

  1. Сектор от печи, до межэтажного перекрытия или чердака;
  2. Зона чердачного перекрытия или второго этажа;
  3. Переход через кровлю и часть конструкции находящаяся на кровле.

Варианты дымохода в двухэтажном доме.

Отделка дымохода над печью

В данном случае все зависит от того, с каким отопительным агрегатом вы имеете дело. Кирпичные печи и камины, как правило, имеют такую же кирпичную трубу. Подобные конструкции редко нуждаются в дополнительном декоре, так как кирпич уже сам по себе смотрится хорошо.

Но если для возведения дымохода был использован второсортный кирпич или отделочный материал вообще не подходит под выбранный вами дизайн, то вам остается выбирать между навесными жаропрочными панелями, укладкой плитки и штукатуркой.

Не трудно догадаться, что самая высокая температура дымовых газов — на выходе из топки. Поэтому монтировать теплоизоляцию и поверх нее обустраивать какой-то экзотический декор я не советую. Ведь печь вы построили для того чтобы было тепло, а если «закутать» ее в теплоизоляцию, то все тепло улетит.

Кирпичный дымоход над камином.

Первый попавшийся кафель для облицовки может не подойти. Глазурь на обычной плитке попросту потрескается от температуры. На Руси издревле для отделки печей и каминов использовались так называемые изразцы. Если не вдаваться в тонкости технологии, изразцы это тот же кафель, только жаропрочный.

Но цена на высокохудожественные красивые изразцы, мягко говоря, пугает. Более доступным вариантом будет облицовка клинкерной плиткой. Ассортимент клинкера в магазинах огромен. Плюс весь подобный материал является жаропрочным.

В данном случае нас интересует плитка с двойным обжигом. Она пористая, а значит, не будет так сильно греться. Узнать ее можно по маркировке — на язычке пламени будет стоять цифра 2.

Печь отделанная изразцами.

Хочу вас предупредить сразу — если не считать обмазку деревенской печи глиной, то дешевых отделочных материалов для печей и каминов не существует. Говорить можно только о средней и высокой цене.

О технологии укладки плитки долго говорить не стану, так как она везде одинаковая. Грунт для подготовки кирпичной трубы, жаропрочный плиточный клей и затирка есть в специальных отделах.

Сначала плитку на 15 минут нужно будет замочить в воде. Пока она намокает, вы разводите плиточный клей по инструкции на упаковке. Дальше берете гребенчатый шпатель и наносите клей на плитку и на основу, после чего плитку приклеиваете к основе.

Укладка клинкерной плитки на жаропрочный строительный клей.

Зазоры между плитками выдерживаются пластиковыми крестиками. На следующий день, когда клей схватится, нужно будет повытаскивать пластиковые крестики и заполнить зазоры затиркой. Обычно затирка застывает в течение 2–3 дней, после этого можно топить печь.

Это общая технология, поэтому обязательно читайте инструкцию на всех упаковках, время готовности составов может сильно отличаться.

Еще одним достойным вариантом отделки является использование навесных панелей керамогранита. Материал красивый и прочный, но дорогой. Керамогранит имеет идеальную глянцевую поверхность, поэтому эти плиты по незнанию многие путают с мрамором.

Навесные крепления для панелей из керамогранита.

Чтобы навесить такие плиты вам придется закрепить на конструкции металлический каркас. Профили для каркаса лучше брать специальные, но если их не нашли, то монтируйте такие же, как под гипсокартон. Для крепления каркаса на трубе можно использовать самораспорные металлические анкера или специальные жаропрочные дюбеля.

Плиты вешаются на специальные зацепы. Сам керамогранит можно брать любой, какой вам понравится. Этот материал обжигают при температуре от 1400ºС, так что дымоходная труба ему уж точно не повредит.

Когда вы монтируете любой навесной материал на высокотемпературные поверхности, панели нельзя крепить жестко. При нагревании практически все материалы расширяются и вам нужно оставлять небольшой демпферный зазор, хотя бы 3 – 4 мм.

Дымоход и камин отделанный керамогранитом.

Круглые керамические или металлические дымоходы также отделываются каркасным способом. То есть, сначала вы монтируете вокруг трубы каркас, а потом это каркас декорируете.

Кроме выше упомянутого металлического каркаса из UD и CD профилей, для круглых печных труб выпускается керамический вариант. При этом такие керамические изделия сначала оборачиваются теплоизоляционным коконом, а потом монтируются керамические секции. Такая труба зачастую уже не нуждается в дополнительной отделке.

Отделка дымохода на втором этаже или в смежном помещении

Я не зря упомянул про смежное помещение. Сейчас многие городские жители не дожидаясь милости от коммунальных служб, устанавливают в своих квартирах АГВ. Естественно там все монтируют специалисты, а труба выводится горизонтально через стену на улицу.

Вывод коаксиальной трубы сквозь стену.

Иногда такой дымоход проходит через лоджию или балкон. И у меня часто спрашивают, как выполняется отделка балкона с трубой от котла отопления, и какие материалы для этого можно использовать.

Так вот, балкон можно отделывать любыми материалами. Никакой пожарной опасности в данном случае нет. Дело в том, что для АГВ и некоторых других моделей газовых котлов используется коаксиальная дымоходная труба.

Эта труба имеет двухконтурную конструкцию:

  1. По внутреннему контуру на улицу выходят отработанные газы;
  2. А через наружный контур в закрытую камеру сгорания поступает воздух.

Таким образом, эти агрегаты для работы используют воздух, взятый с улицы. Для тех, кто не понял, внизу я поместил схему.

Схема двухконтурной коаксиальной трубы.

Соответственно, когда такая коаксиальная труба проходит через балкон или лоджию, декорировать ее можно как угодно. Так как наружная часть у нее металлическая и что более важно, сверху эта труба фактически холодная.

Обычно коаксиальные трубы просто красят. Иногда сооружают вокруг них деревянный или металлический каркас и этот каркас уже обшивают какой-либо внутренней отделкой, к примеру, вагонкой или пластиковыми панелями.

Отделка печной трубы на втором этаже или в чердачном помещении делается только с применением теплоизоляции. В первом случае теплоизоляция нужна для того, чтобы вы сами или кто-нибудь из ваших домочадцев не обжегся о горячий дымоход.

АГВ с выводом на коаксиальную трубу.

Что же касается не отапливаемого чердачного перекрытия, то если вы не утеплите в этом секторе дымоход, на его внутренней части будет оседать конденсат. В результате она начнет постоянно зарастать сажей и активно разрушаться.

На отапливаемом втором этаже без утепления можно оставить только мощную кирпичную трубу. Дымовые газы в этом секторе уже не такие горячие. Плюс кирпичная кладка будет хорошей защитой от перегрева и серьезно обжечься об нее невозможно. Обычно такие трубы просто обкладывают плиткой или штукатурят.

Новомодная металлическая сэндвич-труба вообще не нуждается в отделке. Эта конструкция изначально оборудована мощной теплоизоляцией, а ее корпус сделан из идеально отполированной нержавеющей стали.

Сэндвич-трубы для дымохода.

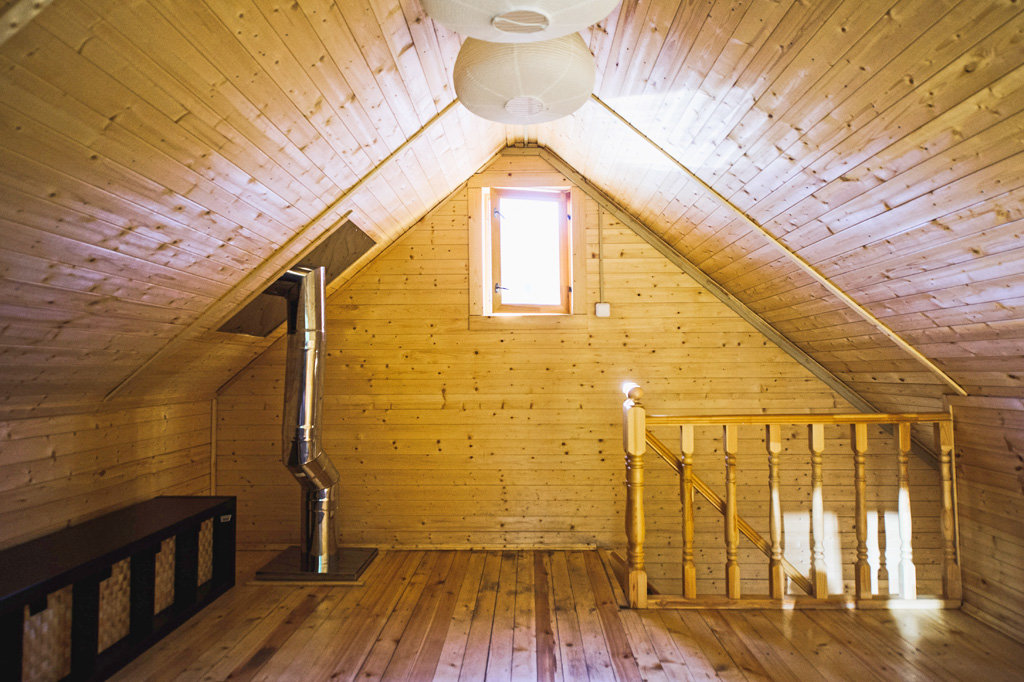

В обязательной отделке на втором этаже нуждаются только не утепленные керамические и металлические дымоходы. Кирпич и утепленные сэндвич-трубы декорируются по желанию.

Обычно открытую трубу на втором этаже заключают в кокон из плотной базальтовой ваты, который укрывает ее по всей площади, до самого перекрытия. После чего сооружают каркас и на него монтируют отделку. Безусловно, так намного проще и быстрее.

Но один мой знакомый сделал более разумно. Его способ предусматривает как максимальную теплоотдачу от горячей трубы, так и защиту людей от случайных ожогов. Плюс такая конструкция выглядит довольно привлекательно.

Обложенный камнем дымоход на втором этаже.

Для дымохода изначально была установлена керамическая труба, конструкция долговечная и надежная, но сильно греется. Терять драгоценное тепло на втором этаже не хотелось, поэтому человек соорудил вокруг трубы несущий каркас из металлических профилей.

Сам каркас был сделан квадратным и изнутри зашит ватными базальтовыми плитами с высокой плотностью, толщиной 50 мм. Между теплоизоляцией и дымоходом оставили зазор 50 мм. Но теплоизолирующий кокон сделали не сплошным, а с двумя вентиляционными окнами.

Одно окно сделали на уровне пола, а второе почти на уровне потолка. Как сверху, так и снизу вентиляционные зазоры проходили горизонтально по всему периметру конструкции.

Короб для дымохода, обшитый гипсокартоном на втором этаже.

Каждый знает, что теплый воздух поднимается вверх и чтобы потолок не подгорал от восходящих потоков, на него наклеили слой базальтовой ваты и поверх нее закрепили пластину из нержавейки.

Снаружи металлический каркас обшили огнестойким гипсокартоном (ГКЛО) и прошпаклевали по всей плоскости. При этом на верхний и нижний вентиляционные зазоры по всему периметру гипсокартонного каркаса человек установил декоративную сетку.

Схема короба для дымохода на втором этаже.

Была мысль дополнительно установить на вентиляционные зазоры небольшие вентиляторы, но после месяца эксплуатации поняли, что и без них все работает хорошо.

На уровне пола прохладный воздух затягивает в нижний вентиляционный зазор. От дымохода он быстро нагревается и выходит через верхнюю вентиляцию. Сама печь сложена качественно, поэтому за полчаса равномерно протапливаются оба этажа.

Огнестойкий гипсокартон можно декорировать чем угодно. После шпаклевки проще всего оклеить короб обоями или нанести декоративную штукатурку.

Оригинальный дизайн короба для дымохода.

Если есть желание, листы можно обложить плиткой, в данном случае подойдет любая, так как внутри установлена теплоизоляция. Плюс, сам гипсокартонный короб можно сделать с нишами и это уже будет оригинальный дизайн.

Обустройство дымохода на кровле

Обустройство дымохода на кровле и проход через кровлю это, пожалуй, самый сложный и важный этап. Если внутри здания труба без отделки просто портит интерьер, да еще по неосторожности об нее можно обжечься, то наружная отделка это, прежде всего защита дымохода от разрушения и только потом красивый декор.

Керамический утепленный каркас для отделки круглых дымоходов.

Проход трубы через кровлю

Проще всего обустраивать проход круглой утепленной сэндвич-трубы через кровлю. Здесь можно обойтись без полной разборки кровельного пирога.

  • Я такой монтаж начинаю с внутренней стороны кровли. Если вы имеете дело с обустроенной крышей, то сначала демонтируется декоративное покрытие на потолке. Там вы, скорее всего, обнаружите пароизоляционную мембрану, за ней слой утеплителя и ветрозащитную пленку. Все это нужно будет прорезать под размер вашей трубы;

Ватный утеплитель для круглых дымоходов.

При обустройстве печей, дымоходов, котлов и прочего высокотемпературного оборудования, утеплять все это хозяйство можно только базальтовой минеральной ватой. Ее температура плавления стартует от 900ºС, стекловата плавится уже при 450ºС,. а такие утеплители как пенопласт, экструдированный пенополистирол, пенополиуретан и пеноизол использовать категорически запрещено, они выделяют канцерогены уже при 70ºС.

  • Вырезать отверстие под круглую трубу в кровельном покрытии удобнее, находясь на кровле. Но чтобы не ошибиться, я снизу высверливаю несколько отверстий по контуру будущей трубы;
  • Теперь снизу на обрешетку, поверх пароизоляции крепится саморезами нижнее фланцевое кольцо;

Конусный эластичный фланец.

  • Дальше работы будут вестись на кровле. По сделанным ранее обозначениям вырезается отверстие под трубу, после чего можно сразу устанавливать сэндвич-трубу;
  • Для герметизации стыка круглого дымохода с кровельным покрытием промышленность впускает специальные гофрированные фланцы из мягкого полимера, они выдерживают температуру до 270ºС.

Гофра в них сделана в виде конуса. Вам нужно только обрезать ее в нужном месте с таким расчетом, чтобы отверстие на мягком фланце было чуть менее диаметра трубы;

Крепление нижнего фланцевого кольца.

  • Дальше смазываете фланец мылом и плотно натягиваете сверху на трубу. Основа фланца делается из гибкого металла, как правило, это алюминий или медь. Нужно будет обстучать это металлическое кольцо резиновым молотком, чтобы оно приняло форму крыши;
  • На заключительном этапе смазываете стык герметиком и прикручиваете выгнутый фланец к кровле саморезами.

Пошаговая техника монтажа мягкого фланца на кровле.

Иногда трубы от котла и камина выводятся в одном месте, тогда выход обустраивается пакетом, и этот пакет сразу декорируется. Прямоугольный наружный каркас под такой пакет чаще всего делается из дерева. Древесина в этом случае пропитывается антипиренами, хотя никто не запрещает собирать его из металлических профилей.

Изнутри каркас обшивается базальтовой теплоизоляцией. А для наружной облицовки есть несколько вариантов, о них я расскажу немного позже.

Проход через кровлю кирпичной трубы и прямоугольного каркаса с пакетом труб выполняется практически аналогично. Но кирпичный дымоход герметизировать чуть сложнее, поэтому я расскажу именно о нем.

Короб для обшивки дымохода из дерева.

Герметизировать кирпичную трубу лучше еще до монтажа кровельного покрытия. Если же такое покрытие уже лежит, то данный сектор придется раскрывать, иначе качественной отделки не получится.

Чтобы вода не протекала, нужно будет обустраивать 2 фартука. Нижний фартук считается основным и монтируется под кровельный материал на обрешетку. Верхний фартук устанавливается поверх кровельного покрытия и больше отвечает за декор.

Начинаем естественно с нижнего фартука. В большинстве случаев он делается из оцинкованного листа толщиной 0,5 – 0,7 мм. Вся конструкция состоит из 4 секторов, по количеству плоскостей у трубы.

Нижняя часть фартука кладется на кровельную обрешетку, ширина этого сектора составляет порядка 300 мм. Дальше лист изгибается и поднимается по трубе, здесь ширина 150 – 200 мм.

Сборка нижнего фартука из сегментов.

Для деревянных и металлических каркасов этого достаточно. Когда же речь идет о кирпичных трубах, то верхняя кромка фартука загибается в сторону трубы под 90º еще примерно на 10 мм.

  • Сначала все части фартука прикладываются к месту монтажа и по периметру трубы размечается линия;

Край нижнего фартука, заведенный в штробу на кирпичном дымоходе.

  • Затем по этой линии болгаркой прорезается штроба глубиной порядка 10 – 15 мм. Эта штроба сразу очищается и промывается водой;
  • Теперь заполняем штробу жаропрочным герметиком и сразу, пока он не застыл, устанавливаем на свое место все 4 части фартука. При этом верхний изгиб на фартуке заходит в заполненную герметиком штробу;
  • В идеале, все сектора фартука положено спаивать. Но на практике мастера обычно стыкуют плоскости внахлест, промазывают стыки герметиком и прикручивают их к основе саморезами с прессшайбами;
  • Есть еще один важный момент: ниже трубы по скату кровли нужно будет установить так называемый галстук — широкий оцинкованный лист, который заводится под нижний фартук и опускается до среза кровли или в ближайшую ендову. Лист берется шире трубы на 50 см с каждой стороны, это своеобразная страховка на случай протекания кровли возле трубы.

Герметизация мягкого верхнего фартука.

Дальше устанавливается кровельное покрытие и поверх него монтируется наружный фартук. Сейчас такие фартуки делаются из гофрированного свинцового или алюминиевого листа.

К отделке трубы такая гофра прикручивается саморезами с прессшайбами. А по кровле огибается при помощи резинового молотка. Иногда верхние фартуки делаются из жесткого оцинкованного листа, но их герметизировать сложнее.

Варианты облицовки дымохода на кровле

Как я уже говорил, дымоходная сэндвич-труба никакой отделки не требует. Там нужно будет установить только защитный верхний дефлектор.

Если же вы обустраиваете деревянный или металлический каркас для вывода пакета труб, то для него есть 3 варианта облицовки:

Отделка дымохода профлистом.

  1. Дешевле и проще всего обшить деревянный каркас с пакетом труб профлистом. Такие листы элементарно просто крепятся на саморезы с прессшайбой. Для обустройства углов и верхней кромки выпускается специальная фурнитура. Хозяева, выбравшие для своей кровли металочерепицу, часто и дымоходы отделывают ею же, так вот технология здесь та же, что и при отделке профлистом;
  2. Если есть желание оштукатурить каркас под дымоход, то сверху этот каркас обшивается асбоцементными плитами и уже они штукатурятся;
  3. Я даже видел трубы облицованные фиброцементным сайдингом. Выглядит красиво, но фиброцементный сайдинг штука тяжелая и каркас под него нужен соответствующий. Поэтому такую отделку лучше доверить профессионалу.

Цветная декоративная штукатурка на дымоходе.

Не вздумайте облицовывать дымоход виниловым сайдингом. Помните, что вы имеете дело с горячей поверхностью, и пластик просто может расплавиться.

Облицевать кирпичную трубу профлистом еще проще, чем каркасную конструкцию. На нее нужно будет закрепить несколько деревянных брусков или металлических профилей и прикрутить облицовку. Кстати, между планками обрешетки желательно заложить базальтовые ватные плиты, на улице перепад температур особенно сильно вредит конструкциям.

Отделать потерявшие вид старые кирпичные трубы, помимо облицовки профлистом, можно еще двумя способами: клинкерной плиткой и штукатуркой. В обоих случаях технология примерно похожа.

Крепление утеплителя на кирпичную трубу.

Естественно сначала поверхность нужно будет очистить и прогрунтовать. Так как мы имеем дело с постоянными перепадами температур, трубу нужно будет обязательно армировать. В данном случае для армирования лучше выбрать оцинкованную металлическую сетку. Крепим сетку анкерами или термостойкими дюбелями.

Для чернового слоя я замешиваю цементно-песчаный раствор, только песок лучше брать не обычный, а керамзитный. Вкрапления керамзита будут работать как утеплитель.

Армирование дымохода оцинкованной сеткой.

Черновой слой нужно будет постараться хорошо выровнять, а дальше думайте, что у вас лучше всего получается. Можно уложить плитку или нанести слой финишной штукатурки. Кстати, вместо клинкерной плитки дымоход можно обложить натуральным камнем, технология та же, только, без пластиковых крестиков.

Отделка дымоходной трубы кровельным покрытием.

Отделка дымохода: материалы, последовательность работ

Содержание

  • 1 Свойства материалов для отделки дымохода
    • 1. 1 Материалы для изоляции внутри дома
      • 1.1.1 Штукатурка
      • 1.1.2 Отделка плиткой
    • 1.2 Материалы для изоляции дымохода снаружи дома
      • 1.2.1 Клинкерная плитка или кирпич
      • 1.2.2 Отделка штукатуркой
      • 1.2.3 Цементно-волокнистые плиты
  • 2 Последовательность работ
  • 3 Проблемы, которые возникают во время облицовки

Для безопасной эксплуатации системы отопления выполняется изоляция кирпичного дымохода. За счет современных материалов облицовка сооружения предотвращает перегрев прилегающих конструкций и стен, придает дымоходу устойчивость к негативному воздействию внешней среды, создает привлекательный дизайнерский эффект. Трубу проводят вдоль наружной стены либо частично монтируют в помещении.

Свойства материалов для отделки дымохода

Облицовка дымоходов кирпичом предполагает использование материалов, которые надежно изолируют помещение от продуктов сгорания и не нарушат гармонию интерьера. Наружная отделка трубы разрабатывается не только для предотвращения воспламенения крыши, многие элементы которой выполняются из дерева, но и с целью минимизации воздействия внешней среды на сооружение.

Вернуться к оглавлению

Материалы для изоляции внутри дома

Для кладки дымового отвода используют термостойкие кирпичи, внутри стены также применяют блоки из керамзитобетона. Изоляция дымохода сводится к отделке сооружения огнеупорными материалами: клинкерным камнем или плиткой, кафельной плиткой, природным камнем, специальной штукатуркой. Укладка огнеупорной отделки предусматривает доступ к чистке трубы от продуктов сгорания.

Вернуться к оглавлению

Штукатурка

Сравнительно недорогой строительный материал, отделка из которого займет немного времени. Главный минус — неустойчивость к частым термическим нагрузкам. При постоянном нагревании и остывании подобное покрытие деформируется, на нем появляются трещины. Чтобы отделка была прочной, рекомендуется штукатурить на закрепленной металлической сетке.

Вернуться к оглавлению

Отделка плиткой
Для внутренних отделочных работ можно использовать кафельную плитку.

Для облицовки дымохода используют ту же фактуру, что и для печи или камина. Самым дорогим и трудоемким считается способ отделки изразцами, которые изготавливаются под заказ. Природный камень повышает теплоотдачу. На рынке строительных материалов представлен широкий ассортимент кафельной плитки разных оттенков и узоров. Такой способ отделки наименее затратный.

Вернуться к оглавлению

Материалы для изоляции дымохода снаружи дома

Отделка труб на крыше проводится для защиты сооружения от негативного воздействия окружающей среды: осадков, ветра, перепадов температуры. Горячий воздух внутри дымохода и холодный снаружи провоцируют образование конденсата, который впоследствии разрушает трубу. С помощью огнеупорных материалов конструкции придают прочность, утепляют, изолируют.

Чтобы не нарушить целостность крыши и предотвратить загрязнение, лучше обшить дымоходную трубу до укладки кровельных материалов.

Вернуться к оглавлению

Клинкерная плитка или кирпич

Применяется для отделки любой части дымохода. Рекомендуется использовать полнотелый кирпич, который ложится на специальный раствор для клинкера. Такой камень обладает высокой прочностью и устойчивостью к резкой смене температуры. Облицовка кирпичной трубы получается ровная и эстетически привлекательная. Если наружная часть дымохода высокая, используют плитку.

Вернуться к оглавлению

Отделка штукатуркой
Со стороны улицы конструкцию можно оштукатурить.

Легкий способ облицовки дымохода. Штукатурка бывает разных оттенков и подходит к любым покрытиям кровли. Чтобы заштукатурить сооружение, используют цементный раствор. Для устойчивости отделки применяют другую основу: силиконовую, акриловую, силикатную, минеральную. Рекомендуется оштукатурить дымоход с последующим нанесением краски, которая защитит отделку от воздействия влаги.

Вернуться к оглавлению

Цементно-волокнистые плиты

Легкие огнеупорные материалы, для которых характерна высокая прочность. Дымоход из таких плит будет оригинальным украшением дома. Экологически чистый материал представлен в разнообразных цветах фактуры. Сланцевые плиты имеют графитный оттенок и форму чешуи, дуги либо многоугольника. Отделка профнастилом выглядит современно, применяется для крыши и дымохода.

Вернуться к оглавлению

Последовательность работ

Общая технология внутренней облицовки сводится к нескольким этапам:

  1. Подготовить огнестойкий клей, затирку и выбранную для декора плитку.
  2. Замочить в воде плитку примерно на четверть часа.
  3. Развести клей согласно инструкции.
  4. Обмазать клеящим веществом на поверхность плитки и дымохода.
  5. Прикрепить отделочный материал к основе.
  6. Зафиксировать отступы между плиткой временными пластиковыми креплениями.
  7. Изъят фиксаторы после застывания клея.
  8. Заполнить швы затиркой, она высохнет через несколько дней.
Для уличной части постройки можно использовать профлист.

Для отделки той части дымохода, которая находится на улице, часто используют профлисты, что крепятся на саморезы. Запрещено использовать виниловый сайдинг, который деформируется от высокой температуры. Последовательность работ для отделки штукатуркой и плиткой:

  1. Очистить и прогрунтовать поверхность.
  2. Армировать трубу оцинкованной металлической сеткой.
  3. Нанести раствор из цемента и керамзитного песка.
  4. Оштукатурить поверхность (прикрепить клинкерную плитку или натуральный камень), соблюдая порядок действий внутренней облицовки.

Вернуться к оглавлению

Проблемы, которые возникают во время облицовки

Прежде всего следует обратить внимание на соблюдение герметичности в стыке трубы и кровли, при нарушении технологии внутрь проникает вода и мусор. После завершения отделочных работ важно установить над дымоходом защитный колпак, что не нарушит тягу. Иногда его забывают монтировать, в результате труба деформируется из-за осадков. Отделочные материалы должны быть устойчивы к высокой температуре и ее перепадам, обладать антикоррозийными свойствами. Часто вместо термостойкой штукатурки выбирают обычную и покрытие рушится.

Обработка дымохода выполняет много функций, прежде всего обеспечивает безопасность эксплуатации индивидуального отопления. Во время облицовочных работ применяются разнообразные огнестойкие материалы, выбор которых зависит от вида топки и дизайна дома. На каждом этапе отделки важно соблюдать технологию, чтобы продлить срок действия конструкции и обезопасить прилегающие элементы строения.

Отделка трубы дымохода на крыше. Герметизация кирпичных дымоходов

Содержание

  1. Отделка трубы дымохода на крыше. Герметизация кирпичных дымоходов
  2. Отделка дымохода на втором этаже. Облицовка дымохода плиткой
  3. Крыша на дымоход. Как закрепить трубу дымохода на крыше
    • Правильное устройство печной трубы на крыше
    • Как вывести кирпичную печную трубу через крышу
  4. Видео оформление печной трубы на кровле Ондулин.

Отделка трубы дымохода на крыше. Герметизация кирпичных дымоходов

После того, как выполнено гильзование кирпичного дымохода, прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.

Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.

В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.

Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту — это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.

Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.

Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.

Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.

Отделка дымохода на втором этаже. Облицовка дымохода плиткой

Для обшивки внутри дома может применяться несколько типов плитки и не имеет значение место расположения печи или камина – посреди или у стены помещения. Нужно понимать, что печь и дымоход это одно целое, а поэтому отделка будет идентичной . Самый красивый, но в то же время и самый затратный вариант для обшивки – печные изразцы, изготовленные в индивидуальном порядке для каждой печи, а процесс монтажа должен совпадать с возведением отопительного агрегата. Для облицовки используется разная плитка – терракотовая является более дорогой, а вот экономной можно назвать кафельную, принцип работы с которой практически не отличается.

Если используются модульные дымоходы в виде , то необходимость в отделке отпадает, в виду того, что полированному металлу найдется место практически в любом интерьере. Отделка дымохода на крыше также не понадобится. Чтобы увеличить теплоотдачу печи для облицовки используют природный камень — талькохлоритом, жадеит, талькомагнезитом.

Большое количество производителей предлагают варианты готовых каменных порталов для вариантов с каменной топкой . Несомненно, возникает вопрос – как правильно устроить данную систему? По мнению специалистов самостоятельные работы должны быть исключены. Лучше приобрести готовый комплект труб, рекомендованный производителем непосредственно для данной модели, наверняка, подберется вариант для внутренней и наружной установки дымохода .

Для обогрева жилища из нескольких этажей, устанавливается 2-3 печи , дымоходы которых не должны быть соединены – это категорически запрещено. Для нормального функционирования отопительной системы не нужно утыкивать трубы по всему дому, нужно произвести кладку с тремя колодцами для каждой печи , что позволит компактно расположить все трубы внутри дома.

На крышу дома выходят следующие виды труб: дымоходы отопительного оборудования (каминные, печные трубы), вентиляционные трубы (естественная вентиляция помещений, таких как кухня, санузел).

Сегодня мы хотим более подробно рассмотреть тему отделки дымовой трубы.

Очень важно правильно расположить трубы на крыше. Конечно, место расположения напрямую зависит от планировки помещений в доме.

На схеме ниже приведены параметры расположения труб и их высота относительно конька.

Как видим, чем ближе к коньку труба, тем меньше ее высота. При строительстве необходимо следовать правилам расположения труб и их высоты (согласно схеме) для создания лучшей тяги.

С точки зрения эстетики красивее смотрятся трубы, находящиеся ближе к коньку, но это не всегда выполнимо. Чаще на первое место все же выходит приемлемая для каждой конкретной семьи планировка помещений, которой подчинены места расположения дымохода камина, печи и вентиляционных шахт.

Строительные нормы и правила (СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование») гласят:

— горячие поверхности отопительно-вентиляционного оборудования, дымоходов, размещаемых в помещениях, в которых они создают опасность воспламенения газов, паров следует изолировать, предусматривая температуру на поверхности теплоизоляционной конструкции не менее чем на 20 °С ниже температуры их самовоспламенения;

— отопительно-вентиляционное оборудование, трубопроводы и воздуховоды в помещениях с коррозионно-активной средой следует предусматривать из антикоррозионных материалов или с защитными покрытиями от коррозии;

— дымовые трубы следует проектировать из глиняного кирпича со стенками толщиной не менее 120 мм или из жаростойкого бетона толщиной не менее 60 мм; допускается применять дымоходы из асбестоцементных труб или сборных изделий из нержавеющей стали заводской готовности;

— применение асбестоцементных дымоходов, а также из нержавеющей стали для печей на угле не допускается;

— устья дымовых труб следует защищать от атмосферных осадков, зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма;

— расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих материалов следует предусматривать в свету не менее 130 мм, от керамических труб без изоляции — 250 мм, а при теплоизоляции с сопротивлением теплопередаче 0,3 м2∙°С/Вт негорючими или трудногорючими материалами — 130 мм;

— пространство между дымовыми трубами и конструкциями кровли из негорючих и трудногорючих материалов следует перекрывать негорючими кровельными материалами.

Крыша на дымоход. Как закрепить трубу дымохода на крыше

Правильное устройство печной трубы на крыше

  • Как вывести кирпичную печную трубу через крышу
  • Проход печной металлической трубы через кровлю
  • Какая высота печной трубы от конька
  • Как заделать печную трубу на крыше
  • Как сделать разделку печной трубы на крыше
  • Облицовка печной трубы на крыше

    • Большинство печников наверняка согласятся, что устройство печной трубы на крыше является одной из самых сложных работ. Помимо профессионализма, выполнение этого процесса требует: умения грамотно рассчитать и определить место для монтажа трубы, понимания того как устроен кровельный пирог и знания основных требований регламентируемых ГОСТ и СНиП.

    Также потребуется позаботиться, чтобы установка и крепление печной трубы к крыше было сделано таким образом, чтобы она смогла выдерживать ветровую нагрузку. В связи с этим возникает несколько важных вопросов:

    Как вывести кирпичную печную трубу через крышу

    Чтобы работы были выполнены качественно, и не пришлось переделывать свои же собственные ошибки, необходимо следовать нескольким простым рекомендациям:

    1. Планировка — даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
    2. Местоположение трубы — существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
    3. Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

    Видео оформление печной трубы на кровле Ондулин.

    Чем и как выполняется отделка дымохода: выбор материала

    Помимо своих классических технологических функций, дымоход должен и отвечать эстетическому оформлению помещения, не нарушая при этом дизайна, особенно это касается внутренних помещений. Помните, что отделку дымохода внутри дома нужно проводить не только из соотношения красивого материала и внешнего вида, но еще помнить о пожарной и строительной норме регламента.

    Облицовка дымохода внутри дома

    Как уже выше писалось, ориентируйтесь не только на собственные дизайнерские разработки и «веяния», но и на правильность укладки того либо иного материала, в зависимости от типа канала. Ведь не для каждого дымохода подойдет красивый и увесистый камень либо плитка. Рассчитывайте вес и в целом несущие способности конструкции. К примеру, для кирпичных строений, по поводу серьезных проблем возникнуть не должно, однако металлические трубы, для которых не предусмотрен увесистый фундамент или крепление, не потерпят громоздкой обшивки. Поэтому задумайтесь, прежде чем отделать дымоход.

    Традиционные методы отделки

    Обшивка вашего дымохода может выполняться совершено разнообразным материалом. Но, учитывайте, что помимо самого облицовочного материала понадобиться и изготовление специального корпуса, обрешетки или короба для дымохода, в частности это касается керамических и металлических конструкций. К примеру, для жести зачастую используют легкую плитку разных фракций и габаритов, в зависимости от самих конструкций. А что касается кирпичных сооружений, то здесь, безусловно, предпочтение отдается облицовочному кирпичу, мрамору и плитке. Хотя на самом деле, ассортимент облицовочных элементов огромный. Самым традиционным за все время существования подобных конструкций, считалась классическая штукатурка, которая может выполняться для всех типов каналов, с некоторой оговоркой по приобретаемому раствору.

    Облицовка печи и дымохода керамической плиткой

    Современные методы отделки дымоходов

    Облицовка дымохода внутри дома, может выполняться одним из представленных способов:

    • Штукатуркой, как классической, так и вариациями венецианской или мраморной.
    • Диким камнем.
    • Клинкерным кирпичом.
    • Облицовочным сланцем.

    Как видим, выбор достаточно обширный, далее поговорим о каждом предложении отдельно.

    Клинкерный кирпич и плитка

    Облицовка таким способом является наиболее практичной, с точки зрения длительной эксплуатации каналов. Во время использования трубы дымохода, подобные материалы стойко переносят климатические перепады температур, воздействие осадков и тому подобное. Кроме того, благодаря высокой механической стойкости плитку можно использовать не только внутри, но даже снаружи, а именно на оголовках, под кровлей дымохода на крыше.

    Облицовка камина и дымохода клинкерным кирпичом

    Штукатурка

    Штукатурка чаще применяется, ввиду своей, относительной дешевизны и не требовательности. Как правило, сочетают классические цвета, подбирая мягкие тонна, под дизайн комнаты. Кроме того, можно создавать разнообразные узоры, сочетая цветовую гамму. В доме использовать штукатурку можно без опасения, однако используя её же на улице, имейте виду особенности смеси. Не каждый раствор подходит для уличной облицовки, ввиду температурных особенностей и механического износа.

    Природный облицовочный сланец

    Подобный материал можно использовать без опасений даже на улице, виду своего природного происхождения подобные элементы стойко переносят все шалости погоды. Кроме того, у них хороший запас прочности в отношении механических повреждений. Отлично сочетаются на кирпичных и керамических трубах. Особое внимание уделяйте раствору либо клею, чтобы он был огнестойким и мог переносить в случае необходимости высокие перепады температур.

    Облицовка диким камнем

    Такой материал придает дому аристократичного вида и позволяет его владельцу выделить свое жилище из серой и однообразной массы других строений. При использовании облицовочного камня особое внимание уделяйте замазке всех швов, особенно это касается внутренней отделки. Но, зачастую дикий камень распространен, как средство облицовки именно снаружи, виду его естественного и презентабельного вида. Кроме того, порог износостойкости у таких элементов также удивляет.

    Обложенный камнем дымоход на втором этаже.

    Мраморная штукатурка

    Это крошка, где частицы мелких камешков замешиваются в растворе. Облицовка, таким образом, допустима только внутри зданий, так как крошка не любит воздействия холодных температур. Отлично сочетается с каминами и традиционными печами, особенно если дополнительно отделана кухонная зона из такой крошки, не говоря уже о кирпичных дымоходах.

    Венецианская штукатурка

    В продаже представляет собой белый порошок, который при нанесение нужно растворять в воде. По желанию можно добавлять разные цвета, отчего богатый выбор оттенков. Учитывайте, что декоративная облицовка должна выполняться на заранее подготовленное основание – штукатурку. После нанесения (используют шпатель) рекомендуется просушить феном.

    инструкция по монтажу своими руками, обшивка печного дымохода, видео, фото

    Как реализуется отделка печной трубы на крыше? Как выполнить герметизацию дымохода своими руками? Какие материалы применяются для проведения таких работ? Чем облицевать трубу для того чтобы сохранить ее эксплуатационные качества?

    Эти и подобные вопросы представляют немалый интерес,как для владельцев загородных домов,так и для соотечественников,решивших построить новый дом.

    Профессионально выполненная отделка

    Особенности герметизации узла прохода

    На фото гидроизоляция прохода рулонными материалами

    Для того чтобы работа отопительного оборудования в загородном доме или коттедже отличалась стабильностью и эффективностью,область примыкания кровельной системы и дымохода должна быть полностью герметичной. За данный параметр этого участка отвечает кровельная проходка. (См. также статью Особенности отделки карниза крыши дома.)

    Конструкция узла прохода определяется правилами пожарной безопасности. К примеру, если чрезмерная температура отводимых печных газов передастся кровельной системе, велика вероятность возгорания.

    Важно: Особенно высок риск применительно к кровельным системам с большим количеством деревянных элементов, не прошедших своевременную обработку антипиренами.

    Чтобы не допустить возгорания и порчи кровли,отделка трубы дымохода выполняется следующим образом:

    • Между легковоспламеняемыми участками крыши и дымоходом сохраняем зазор, ширина которого регламентирована строительными нормативами.
    • На участке примыкания, дымоход обрабатываем материалами с низкой степенью теплопроводности, например асбестом.
    • Участок прохода дымоотводной трубы через кровельный пирог выполняем с применением короба, изготовленного из оцинкованной стали или из профнастила.
    • Промежуток между дымоходом и стальным коробом заполняем негорючими теплоизоляционными материалами, например пластинами базальтовой ваты.

    Такой способ обустройства кровельного прохода с одинаковым успехом может быть применен как на скате, так и на коньке. И тот и другой способ имеет характерные особенности, которые потребуется своевременно учесть.

    Например, монтаж дымоотвода по коньку предусматривает необходимость во внесении изменений в конструкцию стропильной системы. Монтаж дымоотвода на скате является причиной образования дополнительного кармана для скопления снега, что чревато протечками. Впрочем, эта проблема решается применением современных изоляционных материалов. (См. также статью Как установить отделочные панели для фасада дома. )

    Старые и современные технологии герметизации дымохода

    Если еще сравнительно недавно герметизация стыка дымохода и кровли выполнялась с использованием подручных средств, сейчас такие работы производятся с применением специализированных материалов и унифицированных узлов.

    Выбор промышленно изготовленных средств для заделки прохода на строительных рынка широк. Следовательно, каждый желающий сможет подобрать тот вариант, который максимально подойдёт для обустройства той или иной дымоотводной системы.

    Традиционные методы отделки

    Воротник (оклад) из мягкого металла

    Как уже было сказано, отделка трубы на втором этаже, на чердаке и на месте прохода через кровельный пирог выполнялась подручными средствами, а потому рассчитывать на оптимальные результаты проделанной работы не приходилось.

    Отделка дымоотводной трубы на крыше представляла собой металлическую конструкцию, так называемый«воротник» или «оклад».

    «Воротник» делается следующим образом:

    • из листовой стали толщиной 0,2-0,5 мм нарезаются прямоугольные полосы шириной до 40 см;
    • заготовленные полосы загибаются по форме примыкания дымоотводной трубы и кровли;
    • параметры отделки применяются, исходя из размеров дымохода, угла наклона ската, разновидности применяемой отделки;
    • элементы «воротника»из оцинкованного листа соединяются в одно целое внакладку и тщательно припаиваются;
    • если же элементы воротника нарезаны из стального листа, они устанавливаются двойным стоячим фальцем;
    • соединение лежачим фальцем применяется для отделки дымохода на кровле, собранной из гофрированных плит или черепицы;
    • на скатной кровле с углом уклона более 30°,прямо за дымоотводной трубой, монтируется «бампер» в виде бруса или металлического порожка,который будет направлять потоки дождевой воды вокруг трубы.

    Современные методы отделки

    На фото – монтаж сборного фартука

    Для того чтобы цена отделки была относительно невысокой, а качество проделанной работы не вызывало нареканий, дымовая труба герметизируется защитным фартуком.

    Фартук изготавливается двумя способами:

    • с применением гибкой алюминиевой или свинцовой ленты;
    • с использованием оцинкованного металла, покрытого защитными полимерными составами.

    Схема отделки с применением мягкой металлической ленты и герметика

    Фартук из алюминиевой ленты монтируется в два слоя, которые оборачиваются вокруг трубы по всему периметру. Лента наполовину заводится в зазор между трубой и кровельным покрытием, тогда как другая половина ленты загибается и укладывается поверх кровельного материала.

    Далее места примыкания фартука к кровельным материалам тщательно проклеиваются с применением битумной мастики или альтернативных средств. Фартук на примыкании к дымоходу закрывается металлическими профилями.

    Заключительным этапом является гидроизоляция собранной конструкции посредством специальной гидроизолирующей пленки. (См. также статью Как делать гидроизоляционные и отделочные работы.)

    На фото – фартук из листовой стали

    Фартук из листовой стали устанавливается я следующим образом:

    • Кровельный настил изолируется рубероидом с нахлестом на примыкающие стенки дымохода;
    • Поверх рубероида монтируются заранее заготовленные элементы фартука;
    • Зазоры между фартуком и поверхностью дымохода заполняются кровельным силиконом или другими полимерными герметиками.

    Важно: Статистика показывает, что наиболее надежным и долговечным решением является не один из выше перечисленных методов, а их сочетание.
    То есть,целесообразно выполнить отделку с применением гибкой ленты, а вдобавок к этому установить стальной фартук.

    Особенности применения кровельных уплотнителей дымохода

    Уплотнитель Мастер-флеш

    Есть универсальное средство, с которым отделка дымохода существенно упрощается. Речь идет кровельных уплотнителях Мастер-флеш.

    Изоляция этого типа подходит для большинства дымоотводных труб, независимо от их диаметра. Благодаря применению данного изолятора, дымоход можно устанавливать на скатах любой кровельной системы с разными углами наклона.

    Такие удивительные характеристики обеспечиваются за счет уникальной формы и эластичности изолятора. Кровельный уплотнитель Мастер-флеш, равно как и аналоги, изготавливается из специальной термостойкой резины или силикона с рабочим температурным диапазоном от -74 до +260°.

    Установленный уплотнитель Мастер-флеш

    Инструкция установки кровельного уплотнителя следующая:

    • Внутреннюю часть кольца уплотнителя смазываем шампунем или влажным мылом;
    • Далее, одеваем на верхнюю часть дымоотводной трубы и с усилием проталкиваем книзу;
    • Дойдя до кровельного материала, насухо протираем нижнюю сторону уплотнителя от возможных загрязнений;
    • Далее, наносим на очищенную поверхность изолирующий полимерный состав и прижимаем фланец к кровле.

    Вывод

    В рамках данной статьи мы рассмотрели наиболее востребованные методы защитной отделки дымохода и примыкания к кровельной системе. Чтобы результат проведенных работ был максимально эффективным,описанные методы целесообразно применять не по отдельности, а комплексно.

    Для того чтобы упростить отделку дымоотводной трубы и прилегающей кровли, посмотрите видео в этой статье.

    Добавить в избранное Версия для печати

    Поделитесь:

    Рейтинг статьи:

    Статьи по теме

    Все материалы по теме


    Подвесим кирпичный дымоход: практические советы

    Оглавление:

    Подготовка
    Вывешивание трубы
    Устройство опоры
    Начало кладки печи

    Правильно сделанная, надежная печь, может служить своему хозяину больше тридцати лет. Однако какой бы хорошей ни была печь, даже при хорошей кладке, рано или поздно, время ее службы подойдет к концу. В такие моменты многие задаются единственным вопросом – переделать или снести и построить новую?

    Кладка новой печи на месте старой — дело непростое, а если вы решите оставить старую трубу и заменить только печь, то и того сложнее. В этом деле вам придется столкнуться с некоторыми трудностями, которые описаны в этой статье.

    Подготовка

    Разумеется, для того чтобы сделать новую печь, для начала придется разобрать старую. И тут возникает вопрос “стоит ли оставлять трубу или разобрать ее вместе с печью?”. Для того чтобы определиться с решением этого вопроса нужно обратить внимание на состояние трубы, ведь обычно труба находится в лучшем состоянии чем печь, так как она меньше подвержена тепловой нагрузке в процессе эксплуатации. Если труба в хорошем состоянии и имеет хорошую гидроизоляцию, то, возможно, ее стоит оставить. Таким образом, можно сократить затраты почти на треть.

    Непременно учтите насколько надежно междуэтажное перекрытие дома, ведь ему предстоит выдерживать массу вывешенной трубы. Также нужно отметить, что вам придется ограничить себя в выборе конструкции печи, ведь вы будете скованы положением трубы и размерами фундамента, так что учитывайте это, когда будете определяться с конструкцией.

    Вывешивание трубы

    Если вы все-таки решили перекладывать только печь, то сначала нужно подвесить трубу. Существует два способа вывешивания трубы.

    • Первый способ. На 2-ом этаже, в трубе, проделывают 2 отверстия, через них нужно пропустить брус из дерева (сечение должно быть не меньше 100/100 миллиметров) и поджать клиньями к трубе. Далее, можно разобрать все что находится под подвешенной трубой. Главное, чтобы вам хватало места между подвешенной трубой и проёмом в междуэтажном перекрытии для комфортной работы по кладке и состыковке старой трубы с новой.
    • Во втором способе, нужно подвешивать трубу на уровне потолка первого этажа, так можно сделать работу на последнем этапе кладки намного легче, можно сказать, что этот вариант для более ленивых. Этот способ предусматривает вывешивание трубы в два этапа. Для начала фиксируем ее на втором этаже почти также, как описано в первом способе, только пониже, рядом с полом. Брус, который удерживает трубу должен упираться в пол, только нужно сделать прокладки из досок и забить между ними клинья. Нужно обязательно забить клинья, иначе впоследствии вы не сможете удалить опорный брус. Для того чтобы подвести опорный брусок под трубу необходимо сделать 2 отверстия либо удалить часть кирпичей трубы на одной стороне. Легче прибегнуть ко второму способу. Для того чтобы удалить раствор из швов воспользуйтесь ножовочным полотном, или старой ножовкой. Если вы решили сделать отверстия, то вам придется воспользоваться перфоратором и зубилом.

    После того как закончите фиксацию трубы на втором этаже, можно приступить к созданию дополнительной опоры. Для этого нужно зафиксировать от трех до пяти рядов кладки трубы, которые проходят через междуэтажное перекрытие. Обычно суммарный вес этих рядов кладки невелик (примерно 50 килограмм. ), поэтому как опору можете воспользоваться брусками из дерева (сечение должно быть не меньше 100/50 миллиметров).

    Устройство опоры

    Нужно частично разобрать 1 – 2 ряда кладки трубы под потолком. Дальше под трубу нужно завести брус и подпереть стойками. Следите чтобы длина перекладины и положение стоек не мешали работать в дальнейшем. В зависимости от того как расположена печь по отношению к стенам, опорную стойку можно сделать одну, а вторую опору закрепить на стену или в стенной проем. Стойки и перекладина плотно фиксируются. Далее, можно разобрать печь до фундамента.

    Вот так этот процесс выглядит в нашем случае:

    1. Сначала нужно устроить опорную площадку, на которую укладем металлические уголки. В нашем случае она сделана из деревянного бруса. На фото видно как примеряются железные уголки под межкирпичный шов.

    2. Когда примерка закончена и опоры точно заходят в швы вы можете приступить к выпиливанию лишних кирпичей.

    3. Подставляем опорные уголки

    4. Справа, под уголком видим деревянный клин, которым мы и фиксируем всю данную конструкцию.

    5. Вот так конструкция выглядит снизу

    Начало кладки печи

    Для начала, выравниваем фундамент, далее кладем гидроизоляцию, главное, сделайте отметки контура трубы на фундаменте, это можно сделать при помощи отвеса. По этой разметке потом нужно будет выкладывать первый ряд.
    Ну и на последнем этапе кладки, нужно состыковать старую трубу с новой. Если последние кирпичи подходят по размеру к зазору между трубами, то вам повезло, так как в большинстве случаев последние кирпичи нужно подтачивать. Последние стыкующие кирпичи нужно ставить так: наносим немного раствора и, вдавливая, кирпичи стыкуем трубы. После того как частично завершите стыковку труб, подпорки можно будет убрать и спокойно закончить стыковку. В самом конце избавляемся от клиньев и основной опоры. Восстановление кладки на верхнем ярусе обычно не составляет труда.

    Модульные дымоходы в нашем каталоге:

    Пропустить дымоход через спальню на втором этаже?
