Ранее на сайте был опубликован замечательный проект, который называется печь-кроха в трех вариантах. Этот проект неоднократно повторялся моими читателями и почти всегда с успехом.

Размер крохи составляет 2,5 х 3 кирпича, а ее теплоотдача позволяет отапливать помещение до 22 м2.

Есть немало желающих построить у себя такую кроху, но размер домика у них немного больше, 25-28 м2, и это вызывает сомнение, сможет ли кроха прогреть это помещение.

Если использовать проект Двухколпаковой отопительно-варочной печи, расположенной на этом же сайте, то она будет явно велика для такого строения.

В этой статье я хочу показать Вам печь, которая будет занимать промежуточное значение между этими двумя печами и удовлетворит выдвинутым параметрам.

За основу данной конструкции взята печь Кузнецова ОВИК 13. В отличие от оригинала, печь выполнена с футеровкой топливной камеры огнеупорным кирпичом. Топливная камера позволяет закладывать дрова размером более 50 см и имеет в наличии “сухой шов”.

Варочная плита в печи малая 2-х конфорочная, размером 510х340 мм.

Печь имеет «летний» ход, что дает возможность готовить на плите в теплое время года. Кроме этого обеспечивается легкая растопка печи после ее длительного неиспользования.

По своей конструкции печь очень похожа на кроху в первом варианте, но размер имеет на полкирпича больший – 3 х 3.

В основании это составляет 770х770 мм. Высота ее  2 м 10 см.

Теплоотдача не менее 3300 Вт при двухразовой топке. Площадь отапливаемого помещения примерно 25 м2.

Если Вы желаете получить более подробные сведения об этой печи, посмотрите представленный здесь обучающий видеоролик.

Основная информация по этой печи с подробным описанием каждого ряда находится в проекте.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект ОВП “Большая кроха”.

Источник	Формат файла	Скачать
Я. Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

Печь сделали:

Юрий Киров

При наличии не работающих ссылок просьба сообщить об этом в комментариях.

Дачные домики бывают разные. У одних это капитальные сооружения, предназначенные для проживания, как летом, так и зимой. Другие довольствуются небольшими по площади постройками, которые были возведены еще в те времена, когда на подобные вещи имелась масса ограничений. Если, ко всему прочему, такой маленький домик не имеет отопления, то нахождение на дачном участке в плохую погоду становится настоящим испытанием. Вроде и есть, где спрятаться от дождя и холодного ветра, но сырость, присутствующая в помещении, а также явно пониженная его температура, не делают Ваше пребывание на даче комфортным и уютным.

А в это время, сосед протопил свою «шведку», переоделся в сухую домашнюю одежду, отведал наваристого борща, приготовленного на горячей плите, и лежит на диване перед телевизором в сладкой полудреме. Ехать в город он явно не собирается, ему и тут хорошо и уютно.

Выход один – нужно строить свою печь. Однако такой величины, как у соседа, не поставишь, не хватит места. Поставить «простушку» размером 2 на 3 кирпича? Но на ней нельзя готовить пищу. Да и высота у этой печи такая, что может не поместиться в Вашем строении. Короче, хватит лирики, давайте перейдем к делу.

В журнале «Дом» №10 за 2008 год я нашел неплохую конструкцию отопительно-варочной печи под названием «Кроха». Автором статьи является А. Сушков из С.-Петербурга. Эта печь имеет размеры в основании 64х77 см или 2,5х3 кирпича, а высота ее всего 203 см. Причем высоту можно либо уменьшить, либо увеличить в зависимости от того, насколько позволяет потолок в Вашем доме. При этом не следует забывать, что от верха печи до потолка должно остаться не менее 35 см. При указанных размерах теплоотдача будет составлять примерно 1760 Вт при одноразовой топке, и 2940 Вт – при двухразовой. Размер отапливаемого помещения при такой мощности будет 18-22 м2.

Печь имеет хороший прогрев нижней части, а в верхней части –  «колпак», который замедляет выстуживание массива печи после проведения топки. Кроме всего прочего в конструкции предусмотрен «летний» ход, облегчающий растопку печи, и позволяющий использовать печь для приготовления пищи без обогрева помещения. Печь снабжена одноконфорочной чугунной плитой.

Но и это еще не все! Автор предоставил информацию по данной печи в трех вариантах. Все эти варианты изображены на рисунках в начале моей статьи. Давайте рассмотрим каждый из них. Итак,

Вариант 1.

Печь имеет топливник, расположенный на широкой стороне печи и варочную камеру с торца. Глубина топливника составляет 50 см. При строительстве печи, для топливника должен быть отобран самый лучший кирпич из имеющегося, так как дополнительная футеровка здесь отсутствует. Это и понятно, ведь данная печь не будет топиться каждый день, а только от случая к случаю, при Вашем посещении дачи и при соответствующей погоде.

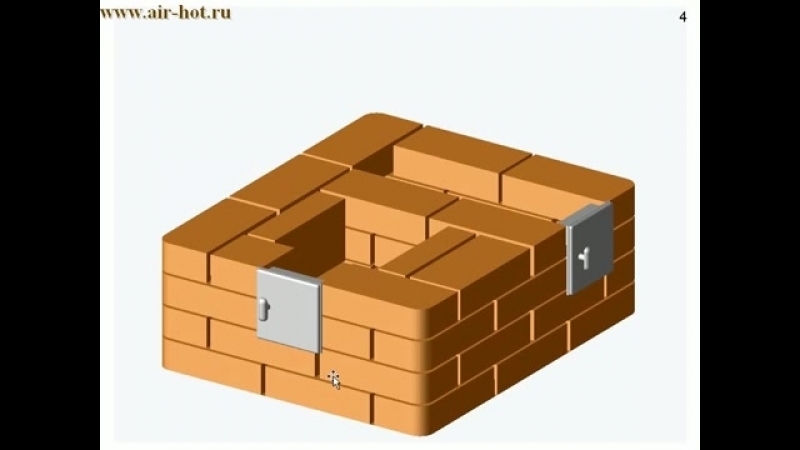

Получить начальные сведения об устройстве этого варианта печи можно, посмотрев ее порядовку.

Откройте 3D-порядовку отопительно-варочной печи Кроха, вариант 1.

Для того, чтобы более детально ознакомиться с конструкцией этого варианта, посмотрите предложенный видеоролик.

Вариант 2.

Данный вариант имеет все лишь одно отличие от представленного выше. И топливник, и варочная камера находятся на широкой стороне печи. Такой вариант удобно использовать, когда одна часть печи у Вас будет выходить на кухню, а остальная – в жилую комнату. Работая с печью, не придется носить грязь в чистое жилое помещение.

Что поменялось в кладке печи, можно увидеть в ее порядовке.

Откройте 3D-порядовку отопительно-варочной печи Кроха, вариант 2.

Отдельный видеоролик для данного варианта я делать не стал, все нюансы у этой печи будут такие же, как и для предыдущего варианта.

Вариант 3 (улучшенный).

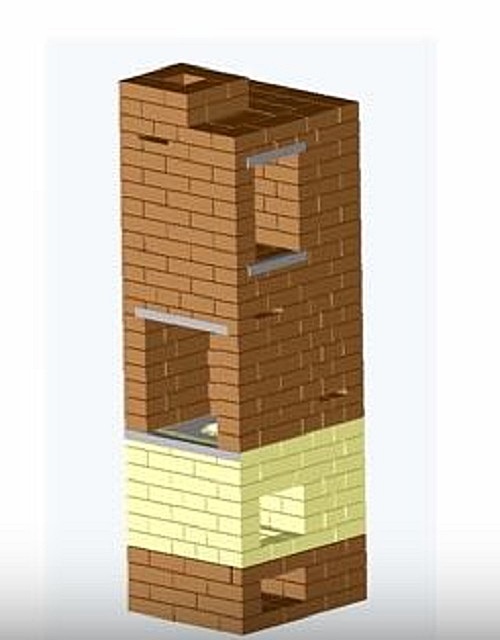

У этого варианта и топливник и варочная камера расположены с торца. Топливник выложен огнеупорным кирпичом, следовательно, надежность и долговечность печи будут выше, чем в предыдущих вариантах. Появляется возможность использовать в качестве топлива не только дрова, но и другие его виды (торф, брикет, уголь и т.д.). В проекте использован кирпич, имеющий закругленные углы, а в районе варочной камеры по всему периметру положен ряд, выступающий из кладки на 3см. Дизайн печи при этом существенно меняется. А в дополнение к этому, в конструкции печи использована дверца топливника, снабженная огнеупорным стеклом (ДП308-1С). Это позволит любоваться огнем во время топки.

Если Вы обратитесь к первоисточнику, упомянутому в начале статьи, то заметите, что я внес в конструкцию печи и еще кое-какие изменения. В первоначальном варианте у автора низ печи обогревался только за счет топливника, а из него имелся прямой выход в верхний «колпак».

В итоге я полностью сохранил все газоходы печи, как они были сделаны в предыдущих вариантах, но при этом глубина топливника уменьшилась до 43,5 см. Для дачной печи такого класса считаю это вполне приемлемым.

Как все это выглядит с точки зрения порядовок, можно увидеть, нажав на ссылку ниже.

Откройте 3D-порядовку отопительно-варочной печи Кроха, вариант 3.

Более подробные сведения по устройству и принципу работы печи-крохи, выполненной в третьем варианте можно получить из видеоролика опубликованного ниже.

Видео уроки по строительству печей.

Основная информация по строительству любого из вариантов данной печи, с подробным описанием каждого ряда, находиться в проекте.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект отопительно-варочной печи «Кроха» – вариант 1.

Источник	Формат файла	Скачать
Я. Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект отопительно-варочной печи «Кроха» – вариант 2.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект отопительно-варочной печи «Кроха» – вариант 3.
