Печь Бренеран – технические характеристики и установка своими руками

Октябрь 11, 2014 Нет комментариев

Выбор отопительного прибора, особенно для объемных помещений, вопрос довольно животрепещущий. Ведь необходимо универсальное средство обогрева, с наименьшими затратами на топливо и с наибольшим КПД. Если внешний вид прибора отопления не имеет особого значения, самым выгодным вариантом станет печь бренеран (аналогм является печь Булерьян). КПД печи составляет от 70 до 80%. Возможно увеличение теплоотдачи еще на 5% за счет установки экономайзера.

Технические характеристики и обзор печи бренеран

Использования печи, в основном, происходит в условиях габаритных помещений: цеховых, гаражных, теплиц и т.д., так и для сушки фруктов, пиломатериалов и грибов.

При первом запуске печи появится специфический запах. Это происходит вследствие полимеризации жаропрочной краски, покрывающей конструкцию.

Сам котел представляет собой цельносварный корпус, разделенный на две камеры. Первая, камера закладки топлива, вторая — дожигания газов. В трубах так же имеются дожигатели, повышающие производительность отопительного прибора.

Печи производятся как с герметичной стальной дверцей, так и с обозревательным стеклом, вмонтированным в дверцу камеры сгорания. Стекло является жаропрочным, но касание к нему продуктов сгорания критично.

Существует несколько моделей печей для обогрева различной квадратуры помещения. Производительность печи, указанная в документации, рассчитана на утепленное помещение без сквозняков.

Работа печи происходит на следующих видах топлива:

поленья;
картон и бумага;
торф;
уголь;

Для удобства пользования печь оснащена двумя типами регуляторов. Один из них находится на дверце печи – мощностной регулятор. Сзади, на патрубке, установлен газификатор.

Срок гарантии на изделие 30 месяцев после покупки.

Установка отопительного котла бренеран своими руками

Установка не является слишком сложной, потому установить ее самостоятельно не составит труда. Только вот времени это может занять немало.

До начала установки следует определиться с местом для отопительного котла. Под бренеран необходимо залить или выложить из кирпича или камня фундамент. Высота фундамента примерно 300мм от уровня пола.

Перед топкой печи, во избежание возгорания, необходимо поместить стальной лист, толщиной не менее 1мм. Параметры листа не меньше 500*700. Причем более длинная сторона должна быть обращена к топке.

Ни одна печь не будет функционировать без дымохода. Дымоход может выполняться из:

кирпича;
камня;
металла;

Расстояние от дымохода до ограждающих конструкций кровли должно составлять в свету минимум 130 мм. Металлический дымоход необходимо крепить к конструкциям кровли, во избежание его давления на печь.

Стенки кирпичного дымохода должны быть толщиной минимум 120мм. Толщина металла для дымохода минимум 1мм. Обязательным условием является возвышение трубы дымохода минимум на полметра над коньком здания.

Размещать дымоход для бренерана можно как внутри помещения, так и снаружи. Так же возможно размещение дымоходных каналов внутри стены из термостойких материалов.

В дымоходе не должно быть горизонтальных участков, превышающих 1м длинной. Так же, в полости дымохода, необходимо предусмотреть закрывающееся отверстие, для чистки сажи. Металлические дымоходы должны быть обязательно утеплены негорючим утеплителем.

Котел должен быть установлен минимум в метре от стены здания. Перед топкой должно быть пространство примерно в 1,25 метра по ширине и длине.

По нормам установка данного отопительного прибора в дошкольных учреждениях запрещена.
Если печь бренеран дымит, значит или засорен дымоход, или он не достаточно приподнят над уровнем кровли. В таком случае достаточно удлинить трубу дымохода для увеличения тяги в конструкции.

Загрузка…

Печь Булерьян своими руками

Что такое Булерьян

Начать надо с того, что ставшая отчасти понятием нарицательным печь Булерьян (Булериан, Bullerian) изначально — техническое изобретение канадских талантливых конструкторов-энергетиков. Эффективное печное устройство, экономящее энергию и деньги. В отличие от иных нагревателей, отдающих тепло только с внешней стороны, Bullerian конструктивно сделан как истинный нагреватель воздуха.

: Печь по типу Булерьян народные умельцы умудряются делать и своими руками

Если сказать в двух словах, то он представляет собой цельнометаллическую конструкцию с вваренными в нее трубами, обеспечивающими принудительную конвекцию, в результате чего происходит достаточно быстрый прогрев воздуха и его равномерно-плавное распределение по всему помещению. Булерьян функционирует в соответствии с простым физическим принципом: теплый воздух стремится наверх, а холодный, напротив, опускается. Каждая из труб, полностью соприкасаясь с топкой, успевает прогреть проходящие через нее воздушные потоки до 60°-150°C. Самый-самый мини-Булерьян пропускает сквозь себя порядка 4.5 куб.м воздуха за одну минуту. Тогда как температура непосредственно печи останется довольно-таки низкой, во всяком случае поверхность не раскаляется, как, например, у той же «буржуйки», и, значит, не «выжигается» кислород.

Успех газогенераторных печей, прежде всего, обусловлен тем, что такие приборы актуальны для быстрого обогрева небольших помещений (типа мастерских либо гаражей, да и в небольших домиках, где постояльцы бывают наездами), потому что затопленный калорифер по-любому скорее начинает прогревать помещение, нежели более инерционный водяной котел с радиаторами. Достаточно один раз в день затопить такую печку, чтобы помещение вскоре наполнилось изнутри теплом. А если приходится в морозы оставлять помещение без отопления, не приходится беспокоиться об опасности размораживания батарей.
Так что неудивительно, что печь Булерьян заслужила столь особое внимание у пользователей, будучи одним из самых интересных представителей газогенераторов.

Что касается вопроса о том, имеет ли смысл изготавливать печь длительного горения по типу Булерьян своими руками, каждый для себя решает самостоятельно. Кому-то такое и в голову не придет (особенно когда производитель предложит выгодные цены!)), а другому покажется вполне реальной задачей, ведь уровень инженерной подготовки и фактического опыта у нас у всех разный. Так или иначе, но заблаговременно разведать, что собой представляет такое устройство, никому не будет лишним. Да и чертежи для булерьяна — актуальная тема. И видео.

Все современные печи заводского исполнения в той или иной степени похожи. Главным образом тем, что в них предусматриваются каналы дополнительного подогрева внешнего воздуха. То есть они являются по большей части конвекционными. Такие каналы позволяет эффективно и оперативно прогревать сразу несколько помещений, если установить печь в одном из них. Это и есть одно из условий повышения КПД металлических печей новых поколений — а он может доходить до 80-87%. С теми же целями почти все типы печей оборудуются специальными регуляторами относительно равномерной подачи в топку воздуха.

Конструкционной особенностью печей Булерьян является наличие в корпусе двух рядов специальных труб, на две трети диаметра помещенных в топочное отделение

Базовые особенности, характеризующие конструкции калориферных печей таковы:

почти герметичные дверцы;
камеры дожига в верхней части топки;
подвод в камеру дожига горячего воздуха;
нет зольника за ненадобностью;
добавочный кожух вокруг топки, позволяющий увеличить конвекцию горячего воздуха.

Именно возможность регулировать подачу воздуха с нужной точностью в топку и камеры дожига, по большей части и обеспечивает подобный КПД и продолжительность горения, поскольку в базовом, так называемом «экономичном», режиме при высоких температурах и в условиях недостатка кислорода горящие дрова в топке дают выход газам, которые и «дожигаются» в камере.

Печка Булерьян завоевала популярность у населения достаточно быстро

При немалом ныне выборе моделей печей-калориферов большую популярность по ряду причин обрела печь Булерьян. Реклама рекламой — она тоже сыграла свою роль. Но и пользователи эту печь в основном оценили. И именно Булерьян нередко почитают теперь неким эталоном в сравнении с многочисленными ее аналогами.

Из попавших мне на глаза отзывов приведу такой характерный (для примера):
«Булерьян — очень удачная печка. Разогревается молниеносно. Поэтому для гаража, дачи или мастерской трудно придумать лучше — чем еще прогреешь помещение в мороз буквально за 20-30 минут! Кстати, если имеется в доме и другое отопление, Булерьян лишним все равно не покажется. Всё другое потребует гораздо больше времени, чтоб разогреть охлажденное помещение, чем эта печь. К тому же Булерьян топится успешно на одной закладке дров по 10-12 часов. Зарядил на даче с вечера — всю ночь будет потихоньку себе исправно молотить, так что не придется зубами стучать, как раньше бывало зимой с утреца».

Булерьян, как я сказал, показывает высокую эффективность по сравнению с традиционными печами. Например, у него КПД составляет 70-80%, а у обычной буржуйки 5-7% — как говорится, почувствуйте разницу!

Примерная схема печи булерьян

Печь использует принципы газогенераторного горения дров, то есть горят даже не сами дрова, как в обыкновенных печах, а продукты их разложения, получаемые в условиях недостатка кислорода и при высоких температурах. Отсюда и продолжительное горение.

Булерьян — это, по сути, тепловой вентилятор, но без вентилятора. Печь имеет разветвление конвекционных труб, что заметно увеличивает теплоотдающую поверхность, таким образом превращая устройство Булерьян в эффективный тепловентилятор — воздух засасывает у пола в трубу, где он нагревается и распространяется по трубам по всему помещению. Так даже самая небольшая печка Булерьян произведет в минуту 4,5 кубометров теплого воздуха а в час около 270 кубометров.

Эта печь на сегодняшний день является самой «раскрученной» маркой. Устройство их готовых моделей известно в пяти модификациях в линейке обогрева помещений от 100 куб м. до 1000 куб. м. Имеются также банные модификации — в виде печей-каменок. Фирменное производство осуществляется предприятием-изготовителем в Москве, а близкие аналоги производят предприятия под Санкт-Петербургом и в Белоруссии (Минск).

Как любое успешно техническое решение, печка Булерьян (канадка по происхождению) породила немало конструкций, в основе так или иначе похожих на нее. Достаточно вспомнить хотя наш отечественный аналог с не менее звучным названием — «Бренеран». В таком подражании, конечно, есть свой резон. Тем более что изготовители обычно стараются производить печки в виде модельного ряда, который перекрывает отчасти диапазон потребительских свойств.

Типовое устройство печи Булерьян в доме

В этой связи стоит упомянуть такую газогенераторную печь, как «Синель». Это один из удачных аналогов Булерьяна. Печь близка своему прототипу по характеристикам. Правда, по толщине металла несколько уступает. Зато позволяет на ней и готовить. В линейке имеется четыре базовых типоразмера для помещений 50 куб. м, 100 куб.м, 200 куб.м и 400 куб.м.

Вопрос не праздный — печь можно сделать и своими силами, по крайней мере, такие умельцы находятся. Но при этом надо соблюсти технологические нюансы, чтобы не нарваться на неожиданные неприятности. Подробная инструкция видео расскажет всё по порядку — советую не пренебрегать.

Как действовать

Чтобы построить печку Булерьян собственными силами, прежде всего запаситесь нужным материалом и инструментом.

Потребуется, во-первых, собственно топочная емкость. Об этом стоит сказать отдельно. Любая типовая металлическая печь состоит из:

чугунной либо стальной коробки;
топливника;
зольника;
стальной трубы.

Обычная конструкция печи приводит к тому, что в топливнике снижается температура горения по причине охлаждения тонких стенок. В итоге невозможно достичь удовлетворительных режимов сжигания топлива. Стенки же топливника раскаляются и скоро прогорают. В процессе топки видна возгонка пыли на раскаленных стенках. Более совершенные конструкции с целью уменьшения разогрева наружных стен топливника и более эффективного горения топливники футеруются кирпичом.

Также понадобятся:

8 отрезков 45-мм трубы
Общая длина труб примерно 1-1,5 метров.
Трубогиб.
Сварочник.

Согните трубы на 80 градусов. Сварите между собой их по проекту, установив симметрично одна через другую, выгибая наружу.

Получившийся у вас каркас надо обварить полосовым металлом (толщиной 2 мм) между трубами по боковым промежуткам. Вверху топочного отделения привариваются две пластины, на расстоянии между собою примерно 5 см. Нижняя не должна доходить до задней стенки. Верхняя — не доводится до передней. Вместе пластины образуют своего рода лабиринт, в котором и будет происходить дожигание газов.

Верхняя часть топки над второй пластиной выходит в отверстие и в дымоотводную трубу в задней стенке. Диаметр этого отверстия примерно 12 см. И труба той же длины. В трубе устанавливают поворотную шиберная задвижку с ручкою. Спереди в стенке проделывается отверстие диаметром 25 см. Оно должно быть немного смещено вниз по центру. Отрезок трубы соответствующего диаметра приваривается либо обваривается небольшим порожком на высоту около 7-9 см.

Варится крышка-дверка круглой формы, делаются петли. В дверце надо предусмотреть бортик, чтобы, по возможности, герметично закрывалось отверстие. Нужно изготовить крепления под поворотные петли, а также ручку-защелку. Вварить в приготовленное 10-см отверстие трубу поддувала с поворотной шаберной задвижкой.

Построенную печку надо установить на ножки не меньше 20 см высотою либо на какое-то несгораемое (металлическое) основание. Конвекционный характер работы печи требует довольно много вокруг нее свободного места. Характерной спецификой функционирования такого типа печей считается необходимость утеплить трубу дымоходов слоем из минерального утеплителя, который должен быть не меньше 3 см толщиной.

Кстати, стоит вспомнить, что строительство печки Булерьян потребует еще одного устройства: речь о металлическом дымоходе с высокой коррозионной устойчивостью (лучше, если он будет выполнен из нержавеющей стали), а также снабженным особо тройником для удаления конденсата дегтя. Чтобы избежать дымления, трубу следует выводить на высоту не меньшую 3 м от верха печи и не меньше чем полметра над коньком.

Верх трубы надо закрыть грибком. Первые опыты топки целесообразно провести снаружи. Либо в проветриваемом помещении. Опытным порядком находят оптимальное положение шиберных заслонок в поддувале и в дымоходной трубе.

Схема устройства печи Булерьян с водяным контуром

Калориферная отопительная печь Булерьян ПК216 (Bullerian, Старобельск, 45 кВт)

Информация о Калориферная отопительная печь Булерьян ПК216 (Bullerian, Старобельск, 45 кВт)

Тепло и экономия не совместимы? Это не так! Есть Булерьян !

Старобельский Машиностроительный завод с двадцатилетним опытом производства отопительного оборудования, предлагает Вашему вниманию калориферную печь воздушного отопления с функцией тлеющего горения типа БУЛЕРЬЯН (Bullerjan)
Печь-калорифер представляет собой цельносварную конструкцию из стали. Сгорание топлива происходит по принципу газогенерации, что позволяет значительно уменьшить расход топлива и снижает температуру нагрева стенок печи.

Готовы купить печь Булерьян?

Преимущества нашей печки:
• Мощный нагреватель воздуха для быстрого отопления любых помещений;
• Не зависит от электричества, нефти и газа;
• Равномерно обогревает весь объем;
• Работает на всех видах твердого топлива (кроме угля) картонажных изделиях и их отходах;
• Экономичен и прост в обслуживании;
• Контролируемое горение. Высокий КПД;
• Используется на дачах и в жилых домах, мастерских и предприятиях, теплицах и хлевах;
• Время работы на одной закладке 4 – 8 часов;
• Невысокие капитальные затраты на монтаж системы;
• Не требует специального технического обслуживания и ухода;

Технические характеристики печи БУЛЕРЬЯН

Наименование – Печь калориферная Булерьян ПК216
Площадь отапливаемого помещения, м2 400
Мощность, кВт 45
КПД, до 80%
Сечение дымохода, мм 180
Длина, мм 1450
Ширина, мм 800
Высота, мм 800
Масса, кг 195
Кол-во труб, шт. 16
Длина поленьев, мм 1150
Длина дымохода, м 7

Ежегодно качество котлов и печей Старобельского машиностроительного завода подтверждается сертификационными испытаниями. Особое внимание уделяется качеству и надежности. Старобельские печи Булерьян можно купить в Харькове. Печи Булерьян Старобельск доступны к заказу в интернете или по телефонам магазина. Надеемся, что Вы с пониманием отнесетесь, что срок поставки Булерьяна – 5-7 дней с момента оформления покупки. (в период сезонного ажиотажного спроса срок доставки может изменяться исходя из наличия котла на складе завода).

Цена указана за печь Bullerjan, без учета доставки по Украине. Стоимость доставки уточняйте у менеджеров магазина.

Что такое печь «Буглер» с водяным контуром и где ее применяют. Отопительные печи «Boulieran»: технические характеристики и преимущества

Котлы фирмы “Булерьян” появились на рынке довольно давно. Ранее эта торговая марка называлась «Лаотерм». Первая печь Aqua Bulerjan с водяным контуром была оборудована мощным нагревателем. Он был отличного качества и пользовался большим спросом. Подходят печи «Булерьян» для больших и малых домов. Современные модели способны построить комнату объемом до 1000 кубометров.м. КПД находится на уровне 70%.

Устройство печи

В верхней части печи находятся трубы теплообменника. Под ними большая вторичная камера, которая соединяется с патрубком дымохода (регулируется). В задней части котла находится первичная камера. Имеет зольник, а также зольник. Для управления мощностью производители предусмотрели отдельную ручку на боковой поверхности. Также в устройстве есть дверца. За передней стенкой топки находится инжектор.

Какие преимущества?

В первую очередь следует отметить коэффициент теплопередачи. К тому же отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить деньги. Также следует отметить герметичность устройства. Все важные компоненты и компоненты надежно скрыты. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

Модель «Макси 00»: характеристики и цена

Эта печь «Булерьян» с водяным контуром имеет мощность в 7 кВт.Диаметр дымохода 120 мм. Марка используемой стали – 08 КП. Толщина стенок топки 4 мм. Размеры этой модели компактны. Длина печи 700 мм, высота -480 мм, ширина 685 мм. Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена на эту модель на рынке колеблется в районе 10500 рублей.

Где используется Maxi 00?

Данную модель «Булерьян» с водяным контуром можно использовать в любом многоквартирном доме.Такие печи устанавливаются в производственных помещениях. Они отлично работают на любом твердом топливе. Как правило, используются дрова, а также брикеты. Благодаря уникальной технологии двухфазного горения одна вкладка способна прослужить очень долго. Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

Отзыв о «Кантри 00»

Этот котел «Булерьян» с водяным контуром форсированной мощностью 6 кВт. Для отвода отработанных газов потребуется установить дымоход.Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода – не более 7 метров. Печь топка классифицируется как закрытая.

Обеспечивает метод напольной укладки. Материал теплообменника – сталь. Всего в устройстве две секции. В качестве топлива с успехом можно использовать опилки, торф, дрова. Коэффициент полезного действия 75%. Общая масса печи 60 кг. Цена на «Страна 00» на рынке колеблется в районе 9300 рублей.

Области применения модели «Кантри 00»

Описанные печи «Булерьян» с водяным контуром более подходят для использования в частных домах.Однако для небольшого склада они тоже подходят. В целом установка духового шкафа довольно проста. Выбирать дымоход следует исходя из высоты потолков в здании. Печь можно установить практически в любом помещении. Эта модель абсолютно безопасна для здоровья человека.

Чем отличается аппарат “Страна 02”?

Эти печи «Булерьян» с водяным контуром имеют большую мощность. Это позволяет построить комнату до 200 кубометров. м. Высота печи 845 мм, ширина -560 мм, глубина 810 мм.Вес агрегата 90 кг. Дымоход для топки должен быть не менее 120 мм в диаметре. Корпус изготовлен из стали марки 08 СР. Трубы аппарата гнуты на специальном дорк-оборудовании. При этом перетяжек в точках изгиба нет. Диаметр трубки устройства 76 мм.

Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок для плазменной резки металла. Производитель может заказать духовку любого цвета. Также важно отметить, что подставка не включается.Его нужно покупать отдельно.

Эта печь может успешно применяться в жилых и коммерческих помещениях. Коэффициент полезного действия 75%. При одной заправке дров может проработать около 10 часов. Данная печь «Булерьян» с водяным контуром стоит (рыночная цена) 12000 руб.

«Классика 00»

Предельная мощность данной модели – 6кВт. Высота печи 700 мм, ширина -480 мм, глубина 685 мм. Общий вес устройства 65 кг.Диаметр дымохода допускается до 120 мм. При этом их длина не должна быть больше 6 м. Корпус печи довольно прочный. Предусмотрена большая загрузочная камера. Его дверь открывается довольно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Убирать золу можно раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца. В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 кубометров.м. Стоимость «Классики 00» колеблется в районе 9500 рублей.

Характеристики аппарата «Макси 01»

Данная модель укомплектована топкой закрытого типа. Облицовка выполнена из нержавеющей стали. В духовке устанавливается дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции. Топливо следует загружать не реже двух раз в день. Чаще всего используют опилки или брикеты. Способ установки духовки – открытый.Толщина корпуса 4 мм. Сварка труб производится в полуавтоматическом режиме. В этом случае следов от швов практически не видно. КПД 75%. Он будет стоить «Макси 01» примерно в 9100 рублей.

«Макси 02». Обзор

Модель фирмы «Булерьян» с водяным контуром имеет прочный корпус и большую загрузочную дверцу. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. Мощность этой модели – 14 кВт. Этого достаточно, чтобы построить постройку до 250 кубометров.Дымоходы можно устанавливать различного диаметра.

Кроме того, следует упомянуть о большой массе печи. Эта модель весит 120 кг. Диаметр трубок в приборе – 76 мм. Толщина металла во всех секциях 4 мм. Использована сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. Благодаря этому духовой шкаф полностью герметичен. Управление устройством удобно. Тягу легко контролировать с помощью рычага, который находится на боковой панели. Цена «Макси 02» – 11500 рублей.

Модель «Макси 03»

Предельная мощность данной модели «Булерьян» с водяным контуром составляет 23 кВт. Целесообразнее использовать печь в различных цехах или на складах общим объемом не более 250 кубометров. м. Способ установки предусмотрен на полу. Материал теплообменника – нержавеющая сталь. Производитель установил печь закрытого типа.

Топливо необходимо загружать не менее трех раз в день. Могут использоваться брикеты, дрова, а также торф.В последнее время хорошо зарекомендовали себя пеллеты.

Вес аппарата 135 кг. КПД составляет 80%. В целом эту модель можно охарактеризовать как мощную и производительную. Использовать «Макси 03» в частных домах нецелесообразно.

Обзор печи «Макси 04»

Как и предыдущая печь, эта модель фирмы «Буглер» с водяным контуром исключительно мощная. На небольших дачах использовать его невыгодно. Подставку для духовки можно заказать в любых размерах. Дополнительно приобретается загрузочная дверца со стеклянным окном (существенно улучшится внешний вид модели).

Вес данного агрегата – 165 кг. Работает по дереву и опилкам. Загрузку следует производить примерно два раза в день. В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки – открытый. Дымоход для него подходит диаметром не менее 150 мм. Количество секций – две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

Котел

Булерьян с водяным контуром – особенности конструкции, его достоинства и недостатки.Плита-котел Булерьян

Печь Булерьян может работать на любом виде твердого топлива. В том числе отходы бумаги и картонных изделий. Но лучше всего он прогревается на длинных оцилиндрованных поленьях, которые занимают всю длину топочной камеры печи.

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к ее поверхности отрезками труб. Внутри он разделен на две камеры. В нижней камере при сгорании твердого топлива образуются газы, которые затем выгорают в верхней камере, как в.

Когда булерьян начинает нагреваться, холодный воздух засасывается в нижние отверстия труб, нагреваясь от поверхности печи, он поднимается вверх, обогревая помещение.

Изначально такие печи проектировались для обогрева воздухом. Но в них был изъян. Они плохо справлялись с отоплением помещений с разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения

Булерьян с водяным контуром использует тот же принцип преобразования, что и с воздушным. Только в этом случае вместо горячего воздуха поднимется горячая вода.

Это свойство позволяет в короткие сроки прогреть помещение объемом несколько десятков кубометров воздуха. Вода, проходящая по трубам, окружающим печь, предотвращает перегрев поверхности. Следовательно, он не выжигает воздух в помещении.

Расход топлива снижен благодаря использованию камеры , в которой происходит дожигание древесных газов, полученных на стадии сгорания в первичной камере сгорания.

Теплообменник – это трубы, расположенные внутри кожуха, окружающего печь. Минимальное количество труб обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижнее соединение. Такой отопительный котел имеет высокий КПД за счет использования трех способов нагрева – теплопередачи, теплообмена и конвекции.

Печь может использоваться в различных постройках.Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание. В результате в комнату может попасть угарный газ. Он не имеет запаха и часто приводит к летальному исходу при отравлении.
В целях пожарной безопасности Допускается установка Булерьяна на расстоянии не менее 0.5 метров от стены.
Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки

Такие отопительные системы обладают рядом положительных свойств:

Установка такого отопительного котла не требует согласований. , в отличие от газового оборудования.
Позволяют быстро и равномерно прогреть комнату., в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
Отопительный котел имеет компактные размеры.
Печь экономичная. Когда в помещении тепло, одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
Легко установить самостоятельно. Здесь стоит отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

Главный недостаток – доступность топлива. В качестве топлива используются сухие дрова из несмолистых горных пород. В районах, где мало древесины, такие обогреватели экономически нецелесообразны.
Такие нагреватели необходимо регулярно очищать от нагара и известкового налета.
Дымоход должен быть изолирован , чтобы избежать конденсации. Конденсат снижает эффективность нагревателя.
Металлический корпус – источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра.Если места мало, то утеплитель можно облицевать специальным кирпичом, либо листами металла с внутренней облицовкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики в первую очередь определяются параметрами помещения, в котором он будет установлен.

Для производства в основном используют сталь и чугун. Булерьян из чугуна отличается большой надежностью и долговечностью.При этом они более массивные, и в небольших помещениях их сложно использовать. Стальные обогреватели хорошо подходят для небольших помещений, но при этом их КПД ниже, чем у чугунных.

Второй важный параметр – это количество водяных контуров в системе отопления. Одноконтурная система предназначена только для отопления помещений. Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Третий параметр Производитель твердотопливных котлов.В этом выборе можно ориентироваться на отзывы людей, уже ставших счастливыми обладателями котла этого производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материал стен и пола, высота дымохода.

Цена и отзывы

С каждым годом булерьянские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

При этом вам не нужно платить за работы по подключению к газовой магистрали и разработку разрешительной документации. Стоимость такого обогревателя, в первую очередь, зависит от его объема и, соответственно, мощности.

Цена самого простого и маленького начинается от 7500 рублей. Такая печь обогреет небольшое помещение до 100 кубометров. За комнату от 250 кубометров цена стартует от 20 000 руб.

Следует отметить, что многие производители украшают некоторые свои изделия различными элементами, в том числе художественной ковкой.Это тоже влияет на его стоимость.

Отзывы:

Сергей Иванович, Самара.

«Купил небольшой булерьян с нержавеющими трубами за 16 000 рублей. Установку делал сам. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться своей работой. Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что, хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз.Поменял дымоход на кирпичный, с конденсатом помогло. »

Алексей.

Пользуюсь уже третий год. Пока впечатления самые благоприятные. К недостаткам можно отнести неравномерный нагрев. Регулировать температуру нагрева заслонкой сложно. Получается, быть прохладным, но чаще слишком горячим.

Духовка своими руками

Чтобы построить такую печь, нужно быть опытным сварщиком.Для работы, в первую очередь, вам понадобится сварочный аппарат, трубогиб, болгарка , ножницы по металлу, а также комплект чертежей.

Схема:

Затем проделайте работы в определенной последовательности:

Отрежьте трубы необходимой длины.
Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
Сделайте контур из листового металла нужной формы.
Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
Следующим шагом будет установка задней стенки. с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу фасада установлена труба с демпфером.
Очистите швы , и проверьте качество проделанной работы.

При выборе размеров печи ориентируйтесь в первую очередь на площадь обогрева помещения.

Самое главное – выбрать правильное место для установки. Это можно делать в любом месте комнаты, но помните, что оборудование должно быть не ближе 0,5 метра к ближайшей стене.

Духовка должна твердо стоять на поверхности. Любая вибрация корпуса недопустима. После установки в выбранном месте его подключают к системе отопления.

Главное преимущество печи Булерьян (буллер, бренеран) – моментальный обогрев помещения с низким экономичным расходом топлива, а затем длительное поддержание температуры. По внешнему виду они напоминают обычные печи.

Какие особенности есть у буллеров?

Установки устанавливаются в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа и электричества.

Могут работать, обеспечивая горение в режиме тления до 10-12 часов, на древесине, а также на продуктах деревообработки: сухих окатышах, брикетах, щепе, бумаге, картоне.

Чье это изобретение

Канадским теплотехникам было поручено разработать печь для лесозаготовительных бригад, работающих на отходах: ветках, шишках, палках.

Топка должна была вмещать дрова нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Согласно требованиям, по чертежам создано мобильное устройство, работающее как обогреватель, безопасное, удобное в использовании.

Структура

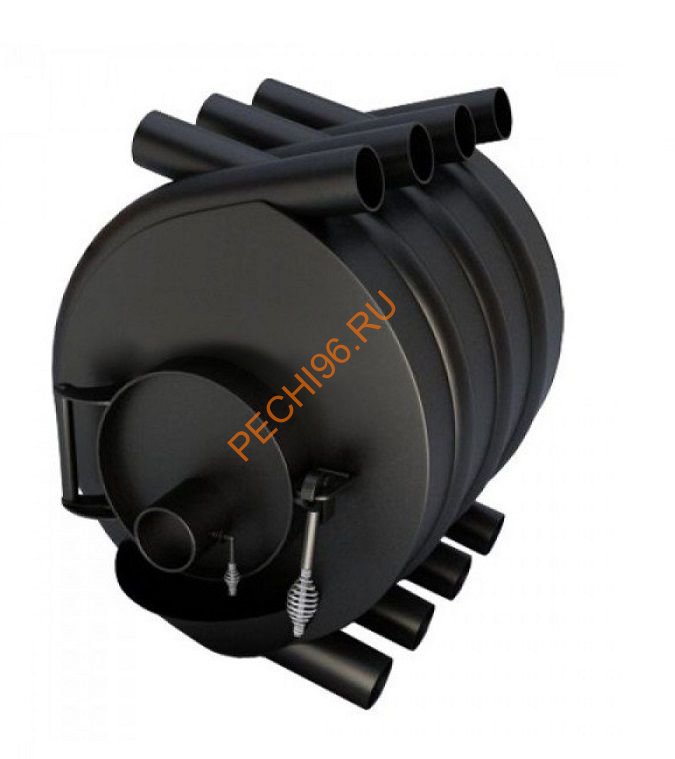

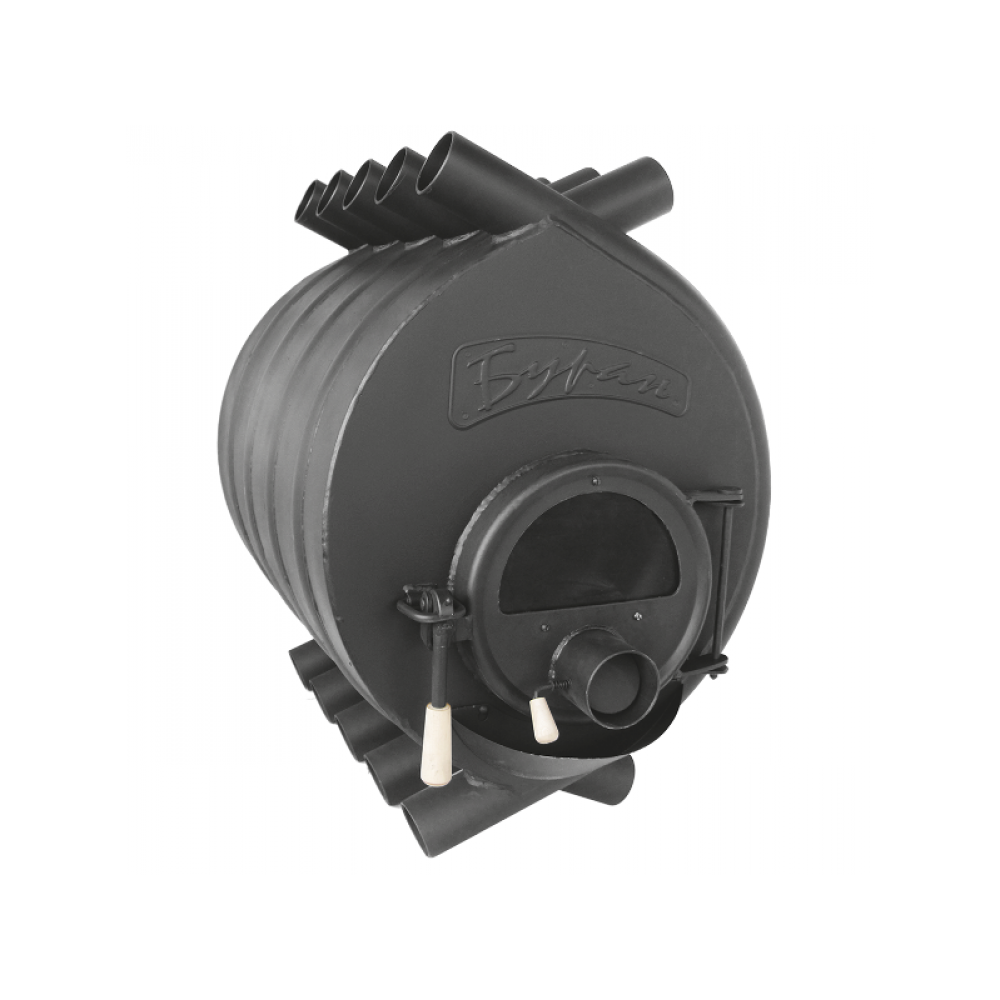

Конструктивно печь Булерьян трудногорючая представляет собой котел овальной герметичной бочкообразной формы. Главная особенность – наличие в корпусе двух рядов воздуховодов, между которыми навариваются металлические (обычно стальные) полосы. Трубки изогнуты в форме параболы и погружены в камеру сгорания на две трети диаметра.

Большая круглая дверь снабжена регулятором подачи воздуха в виде патрубка с дымовой заслонкой (дросселем). Окно с термостойким стеклом позволяет контролировать горение. На рукоятке дроссельной заслонки есть шкала с градусами и подвижный ограничитель упора.

Подавляя сквозняк, вы можете изменить мощность пули, потушить огонь и предотвратить охлаждение помещения.

Нагревательная камера разделена на три части. Внизу решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Золоудаления за ненадобностью нет. Частицы золы выбрасываются через дымоход.

На задней стенке есть выход с заслонкой. Щели на нем предотвращают попадание угарного газа в комнату даже при открытой двери. Патрубок соединен с дымоходом горизонтальным участком, в котором остывают несгоревшие пиролизные газы.

Как греется

Принцип действия устройства основан на принудительной конвекционной теплопередаче. После розжига холодный воздух всасывается через нижние отверстия воздуховодов, быстро нагревается и выходит из верхнего отверстия мощным горячим потоком. Он плавно, равномерно распределяется по комнате, остывает, уходит. Агрегат, объединяющий сразу три устройства: саму печь Булерьян, каменку, газогенератор, работает в двух режимах:

Kindling, обеспечивающий быстрый нагрев до 120-150ºС.
Газификация, поддерживающая тление дров на уровне 50-55 ° C.

Совокупная собственность

Если подсчитать стоимость газификации объекта, стоимость оформления необходимой документации, экономическая эффективность канадского изобретения становится очевидной. При правильном использовании оборудование прослужит вечно.

плюсы

Простота использования обусловлена тем, что для работы не требуется специальной подготовки. Закрытая пожарная система имеет следующие преимущества по сравнению с печами и каминами:

котел не нагревается, не «ест» кислород;
двухкамерная топка и подача вторичного воздуха обеспечивают высокий КПД до 80%;
для системы с водяным контуром разрешения не требуются;
длительный период работы над одной полной закладкой;
имеет несколько типоразмеров мощностью 6-35 кВт;
способен равномерно прогреть от 100 до 1000 м³;
можно установить печь булерьян своими руками.

При установке не требует дополнительного усиления пола. Его можно транспортировать с места на место без неудобств при транспортировке.

Минусы

Необходимость постоянного ухода, чистки дымохода обусловлена тем, что прибор работает только на твердом древесном топливе. Кроме:

обязательная изоляция труб;
корпус должен быть далеко от стены;
требует много места;
производит много дыма на выходе;
накапливает конденсат.

В помещениях, разделенных перегородками, эффективность этого вида отопления снижается. Есть необходимость экипировать водную «рубашку».

Радиаторная система

Конструкция котла с водяным контуром идентична конструкции буллера. Только здесь нагревается не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратной магистрали к печке, где устанавливается сливной вентиль.

С устройством такой системы агрегат можно установить в любом месте здания, где можно снять дымоход. Важно соблюдать минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, не деформирующиеся от высоких температур.

Перед запуском обязательно провести опрессовку и пуско-наладочные работы.

Самодельные котлы: реальная экономия

Для того, чтобы собрать печь Булерьян своими руками, не потребуется дорогостоящее оборудование и специальные сплавы.Его можно сделать из труб диаметром 5-6 мм, листового металла толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади заготовок производится по чертежам, схемам.

Схематическое изображение устройства:

Рисунки Буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно арендовать в мастерской за небольшую плату:

сварочный аппарат;
электродов;
болгарка;
ножницы по металлу;
трубогиб;
угловая шлифовальная машина.

Молоток, линейка, уголок, лекала, уровень, прутки, толщина которых равна диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

Герметичность камеры зависит от качества швов, поэтому неопытному мастеру стоит потренироваться и проверить материал на свариваемость. За основу можно взять чертежи печки небольшой для небольших подсобных помещений и увеличить до необходимых размеров.

Вырезание деталей, формирование заготовок

Отрезаем от трубы 8 штук длиной от 1 до 1,5 м. Из листов вырезаем ленты с полукруглыми насечками на концах.

Загибаем воздуховоды под углом примерно 80º. В такой же степени загибаем металлические полосы.

Сборка и сварка

Изогнутые конвекционные трубы укладываем выходной частью наружу в шахматном порядке, начиная от задней стенки к выходу на передний уровень.Для устойчивости кладем между ними деревянные бруски. Выравниваем конструкцию. Захватываем точечными швами в узлах стыковки.

Привариваем поддон горизонтально во внутреннюю часть корпуса корпуса. Для удаления продуктов сгорания решетки лучше делать из двух половинок, соединенных под углом. Сначала захватываем точечно, затем сплошным швом проходим всю плоскость. Между трубами вставить гнутые стальные полосы, приварить.

Для начала нужно сделать выкройку.Накладываем картон на боковину и обводим карандашом. Вырежьте по контуру деталь из листового металла. На нем вырезаем загрузочное окно диаметром в половину стены, смещая центр чуть ниже оси. Привариваем по периметру окна с внешней стороны полосу шириной 40 мм для короткого «воротника».

Таким же образом делаем заднюю стенку. В верхней части круга вырезается отверстие, соответствующее диаметру патрубка. Вставляем в нее Т-образный отрезок из трубы 100 – 110 мм с вентилем, соединяем с корпусом.Ставим стены на свои места.

Дверь

Противопожарная дверь представляет собой короткий цилиндр, который должен точно входить в «воротник», попадая в зазор между наружным и внутренним кольцами. Для увеличения герметичности между кольцами нужно вбить асбестовый трос.

В заготовке вырезаем отверстие под воздуходувку, привариваем трубу с дроссельной заслонкой. Демпфер можно сделать, разрезав стенки трубы по осям. Берем шпильку, привариваем к ней плоский диск, вставляем в перфорацию трубы.С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Вешаем дверь на петли, оборудуем замок. Делаем их из обрезков листа. Вы можете купить готовые детали.

Для того, чтобы печь располагалась на достаточной высоте от пола, из остатков сгибаем ножки, ввариваем их в корпус в местах, указанных на чертеже. После очистки и косметической полировки поверхности конструкция готова к установке.

Любой частный жилой дом нуждается в системе отопления .

Иногда подвести газ в дом технически нецелесообразно, а установка котла с оформлением документов сложна и затратна.

Использование обогревателей-обогревателей неэффективно, если нужно обогреть несколько смежных комнат, так как обогреватели предназначены для обогрева неразделенного пространства.

В таких случаях печь Булерьян в сравнении с аналогами – незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских лесорубов, которая затем была воплощена в жизнь инженерной мыслью энергетиков. Теперь название печи Булерьян ( Bullerian ) стало почти стандартным, т.е. несущим тепло и уют.

Принцип работы

Такая конструкция удачна не только гибрид буржуйки с обычной печкой Если раньше они не могли обогревать отдельные помещения, то подключение с водяным контуром открывало возможность обогрева целых домов, а не отдельных номера.

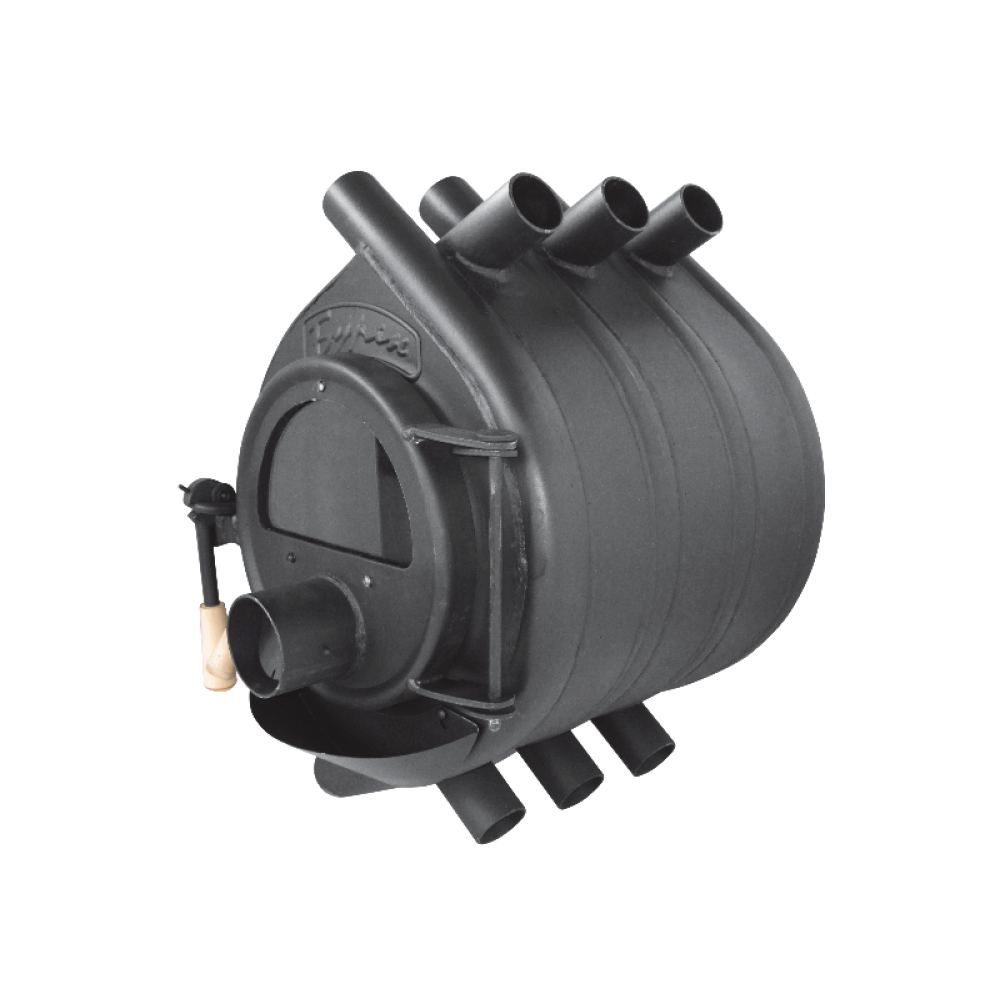

Булерьянская печь по форме напоминает большой круглый бочонок , разделенный внутри на две части. Нижний отсек корпуса печи предназначен для розжига и сжигания дров. Там образуется высокая температура и концентрируется тепло.

После догорания древесины газы поднимаются в верхний отсек корпуса. По центру духовки вварены изогнутые трубы , или, как их еще называют, патрубки радиусом .

Обеспечивают обязательную конвекцию , т.е.е. движение тепла для нагрева воздуха и его равномерного распределения по помещению.

Конструкция печи такова, что трубы плотно прилегают к топке с дровами, « упаковка » Её на 70% … Они играют роль теплообменника или подогревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественной циркуляции .

Таким образом, основными принципами работы являются теплообмен, теплопередача и конвекция. В отличие от всем известной духовки поверхность не нагревается, а значит, сохраняется кислород.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб к системе водяного отопления сверху – к водопроводу, а снизу – к обратному коллектору.

Таким образом, духовой шкаф, как нагревательный элемент, получает гидроленты или дополнительные возможности для распределения тепла за счет движения горячей воды по трубам, опоясывающим жилую комнату.

Булерьян можно сравнить с твердотопливным котлом , но без автоматической системы. Конструкция печи позволяет подключать несколько водяных контуров для максимального обогрева различных помещений.

За счет активной циркуляции воды в подключенных радиаторах, отлично подойдет , коттеджам или дачам.

Булерьян аква – модификация хорошей печи Булерьян, в которой водяная рубашка повышает общую производительность. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления излишков нагретой воды.

Вода при движении проходит через радиаторы, после остывания возвращается в дымоходы.

Подключение печи к системе отопления

Общие scroll Элементы всей системы отопления с плитой следующие:

печь Булерьян ,
коллектор нагнетательный ,
коллектор обратный ,
радиаторы ,
кран для слива воды ,
расширительный бачок .

Котельная установка

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то монтаж печи Булерьян может быть произведен самостоятельно. Ему достаточно простых и доступных .

В целях безопасности печь должна быть установлена на прочном, термостойком негорючем основании с учетом расстояния до стен не менее 70 см. Соединение водяного контура и дымохода производится сваркой или резьбовым соединением .

Нагрев вода может достигать 90 градусов, поэтому место с установленным котлом нужно разместить отдельно, с ограниченным доступом детей.

Дымоход

Особого внимания требует вынести дымоход … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не сгорает.

Здесь нужна консультация и помощь специалиста в связи с высокими рисками отравления угарным газом.

Важные условия Правильная установка и работа дымохода:

установка на высоте не менее 3 м. над печью, в соответствии с правилами пожарной безопасности;
периодическая очистка от оседания сажи на стенах.

Может использоваться для теплоизоляции слой минеральной ваты.

Расход топлива

Примечательной особенностью печи является экономичность расход топлива.Используйте только высушенную древесину, не образующую смол при горении.

Древесная щепа или древесина горит с высокой эффективностью практически не оставляет золы. Две полные загрузки печи обеспечивают обогрев помещения за сутки в 60 кв.м.

Дверь или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для повышения температуры нагрева или поддержания горения.

Топочный котел позволяет долго сохранять тепло , а период теплоотдачи увеличивается.

Важно: тепловая мощность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным преимуществом печи является возможность ее установки к существующей системе отопления без замены старых радиаторов, доступная цена, а также :

компактность ,
транспортабельность на разные этажи здания,
простота использования ,
высокая эффективность ,
экономия топлива ,
быстрая окупаемость на покупку и установку,
возможность изготовления печи и монтаж своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий оптимизация размещения мини-котельной. Следует предусмотреть отдельное расположение котла и после :

в небольших домах нужно будет обшить стены листами металла, чтобы установить печь как можно ближе к ним,
если не топите печку в холодную погоду , есть опасность замерзания теплоносителя. Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания печи проверены на протяжении времени от изобретения до наших дней. Потребители обращают внимание на то, что при эксплуатации :

помещение , в котором находится духовка, нужно проветривать ежедневно из-за образования заряженных ионов, притягивающих пыль,
нельзя зажечь плиту без проверка наличия воды в системе с водяным контуром и состояния расширительного бачка.

Дровяные отопительные установки не славятся высоким КПД. Разработчики прилагают все усилия, чтобы сделать печи более эффективными и способными обогревать сразу несколько комнат. Так родилась печь Булерьян с водяным контуром.

Это модернизированная версия одноименной воздушной печи, повторяющая ее дизайн. Только вместо воздуха он нагревает охлаждающую жидкость, циркулирующую по системе.

Устройство и принцип работы

Для того, чтобы понять, как устроена печь Булерьян с водяным контуром и как она работает, необходимо понимать принцип работы оригинальной печи. Первоначально она появилась в Канаде. Цель его конструкции – создать высокоэффективный агрегат, способный за считанные минуты обогревать помещения в суровом климате. Так родилась печь Булерьян, изначально без водяного контура. Представляет собой пиролизную печь длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими снизу и вверху трубами. Эти трубы огибают камеру сгорания со всех сторон, образуя производительный конвектор, способный пропускать через себя до нескольких кубометров воздуха в час. В течение получаса после первоначального возгорания в комнате становится заметно теплее. В конструкцию установки помимо конвектора входят:

Даже если этот вид печи не отличается особым изяществом, он отлично справляется со своими прямыми обязанностями.

Впечатляющая камера сгорания – в нее помещено большое количество дров, что гарантирует долгое горение;
Внутренняя перегородка для формирования камеры дожига – здесь происходит дожиг продуктов пиролиза;
Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
Дымоход – через него удаляются продукты горения.

Дровяные печи «Булерьян» с водяным контуром могут комплектоваться экономайзерами. В них осуществляется окончательный отбор тепла и осуществляется накопление и дожиг газообразных продуктов, которые не сгорели в самом агрегате.

Принцип работы печи Булерьян очень прост. Поскольку это самый обычный пиролизный агрегат, сжигание топлива осуществляется с минимальным доступом кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце.Максимальное выделение тепла происходит в дожигателе, где продукты сгорания, образовавшиеся в первой камере, выгорают. Образовавшееся тепло передается в отапливаемые помещения.

Если обычная печь типа буржуйки нагревается за счет теплового излучения от ее корпуса, то Булерьян нагревается без водяного контура за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью закрывающие камеру сгорания. Проходящий через них воздух нагревается до температуры + 100-120 градусов и попадает в помещения.Такая схема обеспечивает очень быстрый обогрев помещения.

Характеристики печей Булерьян без водяного контура:

Именно специальные металлические трубы, окружающие камеру сгорания, определяют столь необычный внешний вид и высокий КПД печи.

Высокий КПД – достигает 80%;
Возможность обогрева сразу нескольких помещений – для этого организованы воздуховоды с разводкой по всему помещению;
Оригинальная конструкция с интересным промышленным дизайном;
Быстрый нагрев благодаря мощному эффекту конвекции;
Низкая температура корпуса при эксплуатации – обеспечивает безопасную работу.

Печи Булерьян выпускают многие производители. У них есть небольшие конструктивные отличия, но в целом они устроены примерно одинаково.

Модели с водяным контуром

Печи «Булерьян традиционные», не оборудованные водяным контуром, могут быть адаптированы для обогрева нескольких помещений. Для этого вокруг них создаются тепловые камеры с решетками для забора холодного воздуха и воздуховоды для отвода тепла в другие помещения. Данная схема отличается исключительной простотой и позволяет легко организовать полноценное отопление многоквартирного дома.

Недостатком представленной схемы является то, что воздух в воздуховодах быстро остывает, поэтому их длина ограничена. Также необходимо продумать место установки печи, чтобы минимизировать теплопотери в воздуховодах.

Водяной контур – более эффективное решение для отопления многоквартирных домов и других построек. Вода остывает намного медленнее воздуха из-за своей высокой теплоемкости. К водяному контуру можно подключить большое количество радиаторов, а с помощью циркуляционных насосов несложно реализовать схему с длинными трубопроводами.Посмотрим, как работает Булерьян с водяным контуром и как он устроен.

Аква Булерьян – это немного видоизмененная версия традиционной воздушной печи. Мы уже говорили, что его камеру сгорания окружают изогнутые трубы, образуя эффективный конвектор. Работая в течение короткого времени со сварочным аппаратом, эти трубы превращаются в гигантский теплообменник. Для этого все нижние трубы свариваются между собой, образуя коллектор, к которому приваривается подающая (обратная) труба. То же самое и с верхними патрубками, от которых отводится патрубок – вот вам и система теплообмена.

Получившийся котел Булерьян на дровах с водяным контуром, по отзывам пользователей, имеет массу преимуществ:

Такое расположение обеспечивает наилучшую вытяжку дыма. Кроме того, для улучшения характеристик тяги на оголовке дымохода устанавливается дефлектор.

Эффективное отопление нескольких комнат – это загородные дома и многокомнатные дачи;
Высокая скорость нагрева – за это отвечает эффективный водяной контур с большим теплообменником;
Не нужно часто подбрасывать дрова – система длительного горения избавляет от многих утомительных подходов.

Таким образом, печи Булерьян с водяным контуром обладают хорошими техническими характеристиками.

Принцип работы печей Булерьян с водяным контуром

Печь Булерьян с водяным контуром можно приобрести в готовом виде или собрать самостоятельно с помощью традиционного воздушного агрегата. Чтобы сделать самодельный вариант, необходимо соорудить контуры подающего и обратного патрубков. После этого устанавливаем агрегат в штатное место – монтируем на мощное негорючее основание, подключаем дымоход.Прокладываем систему отопления вокруг дома.

Сама система отопления может быть любого типа – с естественной или принудительной циркуляцией. В первом случае трубы укладываются с небольшим уклоном для обеспечения нормальной циркуляции теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за подачу теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой – по выбору потребителя.

Используя печь Булерьян с водяным контуром 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домохозяйства с помощью систем открытого типа без принудительной циркуляции.

Посмотрим, как работают печи Булерьян с водяным контуром. Первый этап – это пуск, то есть начальный розжиг системы без пиролизного сжигания. В камеру сгорания кладут мелкую стружку и осколки, минут 20-30 она горит собственным пламенем. Затем кладем внутрь более толстую древесину, закрываем камеру сгорания, регулируем процесс горения дроссельной заслонкой и шиберной заслонкой.

После закрытия дроссельной заслонки древесина начнет гореть с выделением продуктов пиролиза.Из основной камеры они попадут в камеру дожигания, где будут гореть с образованием большого количества тепла – для этого сюда по специальным трубам подается вторичный воздух. Вырабатываемое тепло передается теплообменнику, после чего рассеивается по помещению.

Недостатки печей Булерьян с водяным контуром

Компактным Булерьян точно не назовешь. Для его установки потребуется много места, к тому же его нельзя ставить прямо у стены.

В плане обогрева помещения печи Булерьян с водяным контуром не имеют недостатков – они эффективно сжигают топливо, выделяя от него максимум тепла. Засада заключается в удалении золы – убирать ее не очень удобно, так как в системе часто отсутствует зольник. Все обугленные куски топлива необходимо удалить через загрузочную камеру. К тому же духовые шкафы Булерьян довольно пузатые, поэтому для их установки требуется много места.

Некоторые пользователи указывают на быстрое засорение дымохода, но смеем вас заверить – это характерно для всех твердотопливных отопительных агрегатов.

Видео

Есть много способов обогрева частного дома: воздушное, водяное, конвекционное. У каждого метода есть свои преимущества и недостатки. Одним из обогревателей воздушной системы является так называемый булерьян.Этот отопительный агрегат представляет собой гибрид буржуйки и печки длительного горения. Благодаря этому булерьян способен работать как печка, то есть быстро прогревать комнату и долго поддерживать эту температуру на одной закладке дров. Общий вид Булерьяна показан на рисунке ниже.

Булерьян с водяным контуром внутри дома

Конструкция

Схема устройства Булерьяна для отопления дома

Как видно из рисунка, Булерьян представляет собой конструкцию из нескольких гнутых труб (обычно более шесть) (1), сваренные таким образом, что внутри образуется камера сгорания (2) и (6).Чтобы разделить камеру сгорания на две зоны, в конструкцию вваривается специальная перегородка. Дрова сначала сжигают в первичной камере (6), а затем – во вторичной камере (2), обеспечивая при этом максимальную эффективность. Воздух постоянно циркулирует по трубам снизу вверх, обеспечивая оптимальный теплообмен в помещении. В качестве топлива для печи в основном используются дрова и брикеты. Для закладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря уплотнениям и особой конструкции замка (10) может герметично закрываться.К дверце приварен вентилятор (8), регулирующий подачу воздуха в первичную камеру. Для подачи воздуха во вторичную камеру на трубках (14) установлены форсунки. Зола собирается в зольник (7). Для регулирования процесса горения на дверце и на выхлопной трубе, расположенной на задней стенке, есть регуляторы тяги (9).

Для нормальной работы булерьяна и меньшего скопления сажи в дымоходе его необходимо утеплить.

Достоинства и недостатки

Отопительная печь типа Булерьян имеет ряд преимуществ:

Быстрый обогрев помещения, который обеспечивается особой конструкцией изделия.
Высокий КПД – более 80%. Это обеспечивается наличием двух топочных камер сгорания и специальной герметичной конструкции топки.
Возможность работы в режиме длительного горения. Булерьян может проработать от одной закладки дров до 12 часов, что упрощает процесс обслуживания и ухода.
Недорогая печная стоимость.

К недостаткам Булерьяна можно отнести:

Использовать для отопления только дрова и брикеты. Использование угля в этих печах запрещено.
Прогрев происходит только в одном помещении – в том, где находится этот духовой шкаф. Для устранения этого недостатка была разработана конструкция булерьян с водяным контуром.
Некрасивый вид, из-за чего в большинстве случаев такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьян отличается от традиционного тем, что из труб булерьян создается водяная рубашка, а не воздух, а по ним начинает циркулировать вода, как в работе отопительного котла.Такой булерьян изображен на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб свариваются между собой, при этом подающая труба приваривается к верхним гребенкам, а обратная труба приваривается к нижним.

Стенки булерьяна во время работы сильно нагреваются, поэтому возле него нужно быть максимально осторожным, чтобы не обжечься. По этой же причине минимальное расстояние до стен и ближайших предметов при установке должно быть не менее 0.5 метров.

Булерьян с водяным контуром: преимущества и недостатки

По сравнению с обычным, булерьян с водяным контуром имеет ряд преимуществ:

Возможность подключения к существующей системе водного отопления дома, тем самым обеспечивая отопление всего дома, а не только одной комнаты.
Быстрый подогрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у этой конструкции есть и недостаток. – работа только с самотечной системой водяного отопления.

Вариант привязки булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается по стояку к расширительному бачку и только потом уходит в радиаторы.

Изготовление своими руками

Хотя цена булерьяна не так высока, все же можно неплохо сэкономить, сделав его дома своими руками. Это не требует высокого уровня навыков или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Для материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Все в порядке. Для начала трубу разрезают на куски длиной 1,2 м и сгибают трубогибом до радиуса 225 мм.По краям оставляют прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками представлен на рисунке ниже.

Чертеж булерьян своими руками

После подготовки труб их нужно сварить, как показано на рисунке. В этом случае необходимо обязательно сделать швы герметичными.

Как видно из рисунка, в первой паре труб от топочной камеры приварены трубы меньшего диаметра для подачи воздуха во вторичную камеру.При преобразовании воздушного контура в водяной нужно либо не подключать эти трубы к акваконтур, либо обеспечить приток воздуха другим способом.

После сварки трубной конструкции необходимо заполнить пустоты между трубами полосами металла толщиной 5 мм и шириной 5 см. Затем из листового металла делают перегородку, чтобы отделить верхнюю камеру от нижней. После этого по чертежу изготавливаются передняя и задняя стенки.

Все швы на изделии должны быть герметичными, чтобы исключить выход булерьяна угарным газом.После изготовления передней и задней стенок по чертежам необходимо изготовить двери и приварить их к передней стене. Главное условие при изготовлении дверей – они должны быть герметично закрытыми, чтобы обеспечить оптимальный режим работы булерьяна. Для этого по периметру двери устраивается уплотнитель из асбестового шнура и изготавливается створка особой конструкции. Конструкция такой ставни представлена на рисунке ниже.

Ставни двери Булерьян

После того, как все смонтировано, начинается установка аквакультуры.Для этого соедините нижний и верхний выходы труб в два гребня.

Испытания

По окончании работ по изготовлению печи проводится испытание на герметичность. Для этого один патрубок водяной рубашки заглушается, а в другой заливается вода под давлением, которое контролируется манометром. Если изделие выдерживает давление более 3 атмосфер, его можно безопасно эксплуатировать.

Для эксплуатации булерьяна с акваконтуром своими руками предъявляются те же требования, что и для работы водогрейного котла.

Следует учитывать, что подающий стояк нагревается до температуры 90 ° С, поэтому при эксплуатации духовки нужно соблюдать осторожность, чтобы не получить ожоги.

Булерьян может работать в двух режимах:

Быстрый прогрев. В таком режиме работы топливо максимально быстро выгорает, прогревая помещение. После этого булерьян тушат и разжигают только при понижении температуры в помещении. При этом топливо для работы топки расходуется экономно, но температура в помещении не остается на постоянном уровне, а постоянно поднимается и опускается.
Длительное горение. В этом режиме топка загружена по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении. Этот режим хорош тем, что в помещении постоянная температура, но при этом есть небольшой перерасход топлива.

особенности конструкции и принцип действия, правила монтажа и как отапливать печь Буллерьян аква водяное отопление

Главное преимущество печи Булерьян (буллер, бренеран) – моментальный обогрев помещения с низким экономичным расходом топлива, а затем длительное поддержание температуры.По внешнему виду они напоминают обычные печи.

Какие особенности есть у буллеров?

Установки устанавливаются в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа, электричества.

Чье это изобретение

Топка должна была вмещать дрова нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Структура

Конструктивно печь Булерьян трудногорючая представляет собой котел овальной герметичной бочкообразной формы. Главная особенность – наличие в корпусе двух рядов воздуховодов, между которыми навариваются металлические (обычно стальные) полосы.Трубки изогнуты в форме параболы и погружены в камеру сгорания на две трети диаметра.

Подавляя сквозняк, вы можете изменить мощность пули, потушить огонь и предотвратить охлаждение помещения.

Как греется

Kindling, обеспечивающий быстрый нагрев до 120-150ºС.
Газификация, поддерживающая тление дров на уровне 50-55 ° С.

Совокупная собственность

плюсы

котел не нагревается, не «ест» кислород;
двухкамерная топка и подача вторичного воздуха обеспечивают высокий КПД до 80%;
для системы с водяным контуром разрешения не требуются;
длительный период работы над одной полной закладкой;
имеет несколько типоразмеров мощностью 6-35 кВт;
способен равномерно прогреть от 100 до 1000 м³;
можно установить печь булерьян своими руками.

Минусы

обязательная изоляция труб;
корпус должен быть далеко от стены;
требует много места;
производит много дыма на выходе;
накапливает конденсат.

Радиаторная система

При установке такой системы агрегат можно установить в любом месте здания, где можно удалить дымоход. Важно соблюдать минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, не деформирующиеся от высоких температур.

Перед запуском обязательно провести опрессовку и настройку.

Самодельные котлы: реальная экономия

Схематическое изображение устройства:

Рисунки Буллера приведены в конце статьи.

При отсутствии необходимых инструментов и принадлежностей можно арендовать за небольшую плату в ремонтной мастерской:

сварочный аппарат;
электродов;
болгарка;
ножницы по металлу;
трубогиб;
угловая шлифовальная машина.

Пошаговая инструкция

Вырезание деталей, формирование заготовок

Отрезаем от трубы 8 штук длиной от 1 до 1,5 м. Из листов вырезаем ленты с полукруглыми насечками на концах.

Загибаем воздуховоды под углом примерно 80º. В такой же степени загибаем металлические полосы.

Сборка и сварка

Изогнутые конвекционные трубы укладываем выпускной частью наружу в шахматном порядке, начиная с задней стенки до переднего уровня.Для устойчивости кладем между ними деревянные бруски. Выравниваем конструкцию. Захватываем точечными швами в узлах стыковки.

Во внутренней части корпуса кузова горизонтально привариваем поддон. Для удаления продуктов сгорания решетки лучше делать из двух половинок, соединенных под углом. Сначала захватываем точечно, затем сплошным швом проходим всю плоскость. Между трубами вставить гнутые стальные полосы, приварить.

Для начала нужно сделать выкройку.Накладываем картон на боковину и обводим карандашом. По контуру вырезаем из листового металла деталь … На нем вырезаем загрузочное окно диаметром в половину стены, смещая центр чуть ниже оси. Привариваем по периметру окна с внешней стороны полосу шириной 40 мм для короткого «воротника».

Дверь

В заготовке вырезаем отверстие под воздуходувку, привариваем трубу с дроссельной заслонкой. Демпфер можно сделать, разрезав стенки трубы по осям. Берем шпильку, привариваем к ней плоский диск, вставляем в перфорацию трубы.С внутренней стороны устанавливаем на металлические проставки полукруглый теплоотражающий экран. Вешаем дверь на петли, оборудуем замок. Делаем их из обрезков листа. Вы можете купить готовые детали.

Для того, чтобы печь располагалась на достаточной высоте от пола, от остатков отогните ножки, приварите их к корпусу в местах, указанных на чертеже. После очистки и косметической полировки поверхности конструкция готова к установке.

Печь «Булерьян» может работать на любом виде твердого топлива … В том числе на макулатуре изделий из бумаги и картона. Но лучше всего он прогревается на длинных оцилиндрованных поленьях, которые занимают всю длину топочной камеры печи.

Изначально такие печи проектировались для обогрева воздухом. Но в них был изъян. Они плохо справлялись с отоплением помещений разделенными перегородками. Решением этой проблемы стало оборудование.

Принцип действия и область применения

Расход топлива снижается благодаря использованию камеры , в которой сжигаются древесные газы, полученные на стадии сгорания в первичной камере сгорания.

Теплообменник – это трубы, расположенные внутри кожуха, окружающего печь. Минимальное количество труб – обычно шесть. Нагретая вода из точки подключения в верхней части печи попадает в радиаторы, установленные в помещении.

Пройдя по кругу, охлажденная вода возвращается в нижнее соединение. Такой отопительный котел имеет высокий КПД, благодаря использованию трех методов нагрева – теплопередачи, теплопередачи и конвекции.

Печь может использоваться в различных постройках.Это могут быть жилые дома, склады или бытовки.

При установке необходимо соблюдать несколько условий:

Для работы котла необходим хороший дымоход. Т.к. при дожигании газов во второй камере не всегда происходит их полное сгорание. В результате в комнату может попасть угарный газ. Он не имеет запаха и часто приводит к летальному исходу при отравлении.
В целях пожарной безопасности Допускается установка Булерьяна на расстоянии не менее 0.5 метров от стены.
Для подключения водяного контура рекомендуют армированные полипропиленовые трубы. Они обладают хорошей гибкостью и не деформируются от высоких температур.

Достоинства и недостатки

Такие отопительные системы обладают рядом положительных свойств:

Установка такого отопительного котла не требует согласований. , В отличие от газового оборудования.
Позволяют быстро и равномерно прогреть комнату., в том числе на втором и третьем этажах. Горячая вода поднимается на 7-8 метров.
Отопительный котел имеет компактные размеры.
Печь экономичная. Когда в помещении тепло, одной загрузки хватает на 10-12 часов поддержания температуры в помещении.
Легко установить самостоятельно. Здесь стоит отметить, если вы новичок в этом деле, доверьте строительство и подключение дымохода специалистам.

Как ни хвалили такие котлы, у них есть ряд мелких недостатков:

Главный недостаток – доступность топлива. В качестве топлива используются сухие дрова из несмолистых горных пород. В районах, где мало древесины, такие обогреватели экономически нецелесообразны.
Такие нагреватели необходимо регулярно очищать от нагара и известкового налета.
Дымоход должен быть изолирован , чтобы избежать конденсации. Конденсат снижает эффективность нагревателя.
Металлический корпус – источник тепла , он нагревается до высокой температуры. Чтобы не получить ожоги и возгорания, необходимо установить вокруг Булерьяна защитный периметр, не менее полуметра.Если места мало, то утеплитель можно облицевать специальным кирпичом, либо листами металла с внутренней облицовкой базальтовым волокном. Это снизит температуру до приемлемого уровня.

Характеристики и критерии выбора

Характеристики в первую очередь определяются параметрами помещения, в котором он будет установлен.

Второй важный параметр Количество водяных контуров системы отопления … Одноконтурная система предназначена только для отопления помещений. Двухконтурная система, помимо отопления, нагревает воду для бытовых нужд.

Цена и отзывы

С каждым годом булерьские печи длительного горения набирают популярность. Это связано с их стоимостью, которая меньше, чем установка аналогичного газового оборудования.

Цена самого простого и маленького начинается от 7500 рублей. Такая печь обогреет небольшое помещение до 100 кубометров. Для помещения от 250 кубометров цена будет от 20 000 рублей.

Отзывы:

Сергей Иванович, Самара.

«Купил небольшой булерьян с нержавейками за 16 000 рублей. Установку делал сам. Дымоход был металлический высотой 5 метров. Сначала я не мог насытиться своей работой. Потом печь начала дымить. Осмотр показал, что дымоход забит различными отложениями черной смолы. Оказалось, что, хотя труба была хорошо изолирована, в ее верхней части образовался конденсат, который постепенно стекал вниз.Поменял дымоход на кирпичный, с конденсатом помогло. »

Алексей.

Духовка своими руками

Схема:

Затем проделайте работы в определенной последовательности:

Отрежьте трубы необходимой длины.
Используйте инструмент для гибки труб, чтобы придать им необходимую форму.
Сделайте контур из листового металла нужной формы.
Приварите трубы точечной сваркой к металлическому листу. Количество труб, которые должны быть спарены. У вас получится бочкообразная конструкция с приваренными сверху трубами.
Следующим шагом будет установка задней стенки. с отверстием для дымохода. Для дымохода понадобится труба диаметром около 100 мм.
Далее устанавливаем переднюю часть , с открывающейся дверцей. Внизу фасада установлена труба с демпфером.
Очистите швы , и проверьте качество проделанной работы.

При выборе размеров печи ориентируйтесь в первую очередь на площадь обогрева помещения.

Дровяные отопительные установки не славятся высоким КПД. Разработчики прилагают все усилия, чтобы сделать печи более эффективными и способными обогревать сразу несколько комнат.Так родилась печь Булерьян с водяным контуром.

Устройство и принцип работы

Для того, чтобы понять, как устроена печь Булерьян с водяным контуром и как она работает, необходимо понимать принцип работы оригинальной печи. Первоначально она появилась в Канаде.Цель его конструкции – создать высокоэффективный агрегат, способный за считанные минуты обогревать помещения в суровом климате. Так родилась печь Булерьян, изначально без водяного контура. Представляет собой пиролизную печь длительного горения со встроенным конвектором.

Пусть уходит из виду духовки и не отличается особым изяществом – со своими прямыми обязанностями отлично справляется.

Впечатляющая камера сгорания – в нее помещено большое количество дров, что гарантирует долгое горение;
Внутренняя перегородка для формирования камеры дожига – здесь происходит дожиг продуктов пиролиза;
Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
Дымоход – через него удаляются продукты горения.

Если обычная печь типа буржуйки нагревается за счет теплового излучения от ее корпуса, то Булерьян нагревается без водяного контура за счет конвекции. Здесь достаточно труб большого диаметра, полностью закрывающих камеру сгорания. Проходящий через них воздух нагревается до температуры + 100-120 градусов и попадает в помещения.Такая схема обеспечивает очень быстрый обогрев помещения.

Характеристики печей Булерьян без водяного контура:

Именно специальные металлические трубы, окружающие камеру сгорания, обуславливают столь необычный внешний вид и высокий КПД печи.

Высокий КПД – достигает 80%;
Возможность обогрева сразу нескольких помещений – для этого организованы воздуховоды с разводкой по всему помещению;
Оригинальная конструкция с интересным промышленным дизайном;
Быстрый нагрев благодаря мощному эффекту конвекции;
Низкая температура корпуса при эксплуатации – обеспечивает безопасную работу.

Модели с водяным контуром

Печи «Булерьян традиционные», не оборудованные водяным контуром, могут быть адаптированы для обогрева нескольких помещений. Для этого вокруг них создаются тепловые камеры с решетками для забора холодного воздуха и воздуховодами для отвода тепла в другие помещения. Данная схема отличается исключительной простотой и позволяет легко организовать полноценное отопление многоквартирного дома.

Водяной контур – более эффективное решение для организации отопления многокомнатных домов и других построек. Вода остывает намного медленнее воздуха из-за своей высокой теплоемкости. К водяному контуру можно подключить большое количество радиаторов, а с помощью циркуляционных насосов несложно реализовать схему с длинными трубопроводами.Посмотрим, как работает Булерьян с водяным контуром и как он устроен.

Аква Булерьян – это немного видоизмененная версия традиционной воздушной печи. Мы уже говорили, что ее камера сгорания окружена изогнутыми трубами, образующими эффективный конвектор. Работая непродолжительное время со сварочным аппаратом, эти трубы превращаются в гигантский теплообменник. Для этого все нижние трубы свариваются между собой, образуя коллектор, к которому приваривается подающая (обратная) труба. То же самое и с верхними патрубками, от которых отводится патрубок – вот вам и система теплообмена.

Получившийся котел Булерьян на дровах с водяным контуром, по отзывам пользователей, имеет массу преимуществ:

Такое расположение обеспечивает наилучшую вытяжку дыма. Кроме того, для улучшения характеристик тяги на головке дымохода устанавливается дефлектор.

Эффективное отопление нескольких комнат – это загородные дома и многокомнатные дачи;
Высокая скорость нагрева – за это отвечает эффективный водяной контур с большим теплообменником;
Не нужно часто подбрасывать дрова – система длительного горения избавляет от многих утомительных подходов.

Таким образом, печи Булерьян с водяным контуром обладают хорошими техническими характеристиками.

Принцип работы печей Булерьян с водяным контуром

Печь Булерьян с водяным контуром можно приобрести в готовом виде или собрать самостоятельно с помощью традиционного воздушного агрегата. Для изготовления самодельного варианта необходимо соорудить контуры подающего и обратного патрубков. После этого устанавливаем агрегат в штатное место – монтируем на мощное негорючее основание, подключаем дымоход.Прокладываем систему отопления вокруг дома.

Используя печь Булерьян с водяным контуром 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домохозяйства, используя системы открытого типа без принудительной циркуляции.

Посмотрим, как работают печи Булерьян с водяным контуром. Первый этап – это пуск, то есть начальный розжиг системы без пиролизного сжигания. В камеру сгорания кладут мелкую стружку и осколки, минут 20-30 она горит собственным пламенем. Далее кладем внутрь более толстую древесину, закрываем камеру сгорания, регулируем процесс горения дроссельной заслонкой и шиберной заслонкой.

После закрытия дроссельной заслонки древесина начнет гореть с выделением продуктов пиролиза.Из основной камеры они попадают в камеру дожигания, где сгорают, образуя большое количество тепла – для этого сюда по специальным трубам подается вторичный воздух. Вырабатываемое тепло передается теплообменнику, после чего рассеивается по помещению.

Недостатки печей Булерьян с водяным контуром

В плане обогрева помещения печи Булерьян с водяным контуром не имеют недостатков – они эффективно сжигают топливо, выделяя от него максимум тепла. Засада кроется в очистке от золы – убирать ее не очень удобно, так как в системе часто отсутствует зольник. Все обугленные куски топлива необходимо удалить через загрузочную камеру. К тому же духовые шкафы Булерьян довольно пузатые, поэтому для их установки требуется много места.

Видео

Любой толковый хозяин коттеджа хочет познакомиться: как улучшить систему коттеджа. Каждый россиянин знает, что уголь, газ, нефть постоянно дорожают.В любой точке России необходимо отапливать квартиру в определенное время года. Человеческую жизнь в России сложно представить без котельного комплекса дачи. На нашем веб-ресурсе опубликовано большое количество разнообразных систем отопления для дома, использующих совершенно уникальные принципы генерации тепла. Указанные схемы отопления можно использовать независимо или гибридно.

Печь с водяным нагревом Aqua-Breneran

Не зависит от электричества, нефти и газа

Равномерно нагревает весь объем

Работает на всех видах твердого топлива, картоне и их отходах

Контролируемое горение, высокая эффективность

Работает на одной вкладке в течение 6-8 часов

Используется для отопления жилых и нежилых помещений

Экономичен и прост в обслуживании

Печь «Аква-Буллерьян» предназначена для отопления жилых и производственных помещений, мастерских, дачных домов, дачи, избы, теплицы, мастерские, гаражи, стройки, для сушки грибов, фруктов, зерна, пиломатериалов и т. д.- до 600 кубометров за счет нагрева жидкости, циркулирующей в замкнутой системе.

Печь «Аква-Буллерьян» представляет собой цельносварную стальную конструкцию, покрытую термостойкой краской. Печь оснащена двумя регуляторами: на дверце (регулятор мощности) и на дымоходе в задней части печи (регулятор-газификатор).

Дымоход печи не должен иметь горизонтальных участков длиннее 1 м. Рекомендуемая высота дымохода печи Аква-Буллерьян не менее 7 м.Для очистки дымохода в его основании следует предусмотреть съемную часть (стекло) или проем с дверцей. Чистите дымоход не реже 2 раз в год.

Печь «Аква-Буллерьян» работает на всех видах твердого топлива: дрова, древесные отходы, картон, торфяные брикеты, бурый уголь и т.д. Рубить дрова).

КПД печи BRENERAN составляет 70 – 80%. Во всех случаях необходимо стремиться заполнить весь объем топки – только при этом условии достигается время непрерывной работы на одной загрузке топлива 6-8 часов.

Печь рекомендуется устанавливать не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т. Д.), На минимальном расстоянии от существующего дымохода (при его наличии) и на свободном расстоянии перед топкой. должна быть не менее 1,25 м …

Печь «Аква-Буллерьян» устанавливается в котельной или подвале. Задняя часть печи облицована изоляцией толщиной 200 мм.

Печи Буллерьян сертифицированы по системе ГОСТ России и разрешены к применению во всех жилых и производственных помещениях, в том числе гаражах и деревообрабатывающих цехах.Печи Буллерьян имеют экологический сертификат. Они экологически чистые и разрешены к применению в городах России.

Источник: http://www.pechka03.ru/catalog/Pechi_s_vodjanym_konturom/Breneran/AKVA.html

Если не вдаваться в лишние подробности, булерьян с водяным контуром можно описать в двух словах. По сути, это конструкция из качественного металла с приваренными к нему трубами. Особенностью этого устройства является то, что он способствует конвекции, то есть равномерному и очень быстрому прогреву всего помещения.

Булерьян с водяными отопительными контурами

Внешне вся конструкция представляет собой котел, в который необходимо укладывать древесные материалы. Поскольку такая печь способна работать исключительно на древесном топливе, перед ее покупкой нужно понимать, насколько она будет прибыльной. Так как в больших городах этот натуральный материал стоит довольно дорого и за ним нужно обращаться в специализированные магазины.

Принцип действия

Булерьян с водяным контуром – это печь, работающая по известному закону физики.Весь принцип его действия в том, что горячий пар поднимается вверх, а холодный опускается. Благодаря этой особенности даже самая маленькая духовка с водяной рубашкой способна нагреть более пяти кубометров воздуха. При этом котел не нагревается, то есть помещение не теряет кислород.

Булерьян считается экономичной печью, так как позволяет снизить расход топлива. Это связано со специальной камерой дожигания, в которой весь газ, образующийся в процессе сгорания, сжигается.В качестве теплообменника используется кожух, некоторые производители называют его рубашкой. Внутри такого кожуха находится не менее шести труб, плотно прилегающих к потолочной камере. В результате можно заметить, что тепло передается воде намного быстрее.

Принцип действия осуществляется с помощью специальных металлических трубок, окружающих камеру сгорания.

Теплоноситель подается в верхнюю точку всей системы отопления. После этого он идет к радиаторам и обратно к духовке.Именно там установлен кран для слива теплоносителя. Благодаря такому простому принципу работы печи с водяным контуром булерьян способны быстро прогреть любое помещение и не пересушить весь кислород.

Основные особенности духовки

Каждая плита имеет ряд неоспоримых преимуществ перед другими. Многое зависит от того, где именно он будет установлен и на какие расходы соглашается покупатель. Необходимо понимать, что сама печь стоит больших денег, но ее эксплуатация не будет бесплатной.

Основные особенности печи булерьян с водяным контуром:

наличие дожигателя газа, который расположен в верхней части топки;
дверцы духовки герметично закрыты;
благодаря кожуху увеличивается выделение горячих воздушных масс;
в духовке нет зольника.

За счет особого расположения труб теплоотдача Булерьяна увеличивается. Холодный воздух поступает в нижнюю трубу. Нагретый до определенной температуры, он разносится по комнате.Отметим, что в отличие от других печей, работающих на дровах, конструкция Булерьяна продумана до мелочей. В топке горит не только дрова, но и продукты горения. Поэтому для достижения желаемого результата необходимо будет использовать меньше натурального материала.

Примечание! На сегодняшний день существует всего два варианта Булерьяна. Первый работает на удовлетворение потребности в горячей воде, а второй одновременно на отопление и воду.

Установка печи с водяной рубашкой

Сегодня установка булерьяна с водяным контуром не представляет сложности, если для этого используются необходимые методы и материалы.Перед самой установкой необходимо определиться с местом, где будет установлена плита. Учтите, что его можно разместить практически в любом месте здания. Единственное, что нужно сделать, это выдержать расстояние до стены в пределах полуметра.

Схема водяного отопления котлом Булерьян

После установки печи ее необходимо подключить к системе отопления. При установке большинство специалистов рекомендуют использовать армированные трубы. Они никогда не деформируются под воздействием высоких температур, а также наиболее подходят для системы отопления.

По окончании монтажа отопительных агрегатов проводится опрессовка, а также заполнение всей системы водой. После этого необходимо некоторое время понаблюдать за работой булерьяна – печи с водяной рубашкой. Только при правильной установке и эксплуатации котел будет исправно работать.

Никогда нельзя забывать о безопасности! Поэтому стену, возле которой будет установлена печь, необходимо обработать специальным негорючим материалом.Его необходимо наносить на высоте примерно один метр от верха духовки.

Эффективность в сравнении с газовым отоплением

Перед тем, как совершить какую-либо покупку, нужно понимать, насколько она будет выгодной. В современном мире можно найти котел, который будет невероятно красивым, но при этом очень дорогим в эксплуатации. Следовательно, необходимо найти баланс между эстетикой, ценой и эксплуатационными расходами.

Основные преимущества Булерьяна перед газовым отоплением:

для установки булерьян не требуется специального разрешения;
можно даже самому установить плиту с водяным контуром;
для установки газового отопления необходимо проложить линии газоснабжения, которые уже на начальном этапе будут стоить очень дорого;

Схема отопления дома Булерьян с водяным контуром

В отличие от газового оборудования, Булерьян не требует особого ухода.Необходимо только прочистить дымоход и не забывать регулярно добавлять дрова.

Котел булерьян с водяным контуром имеет только один недостаток – это затраты на топливо. Однако разница в расходах на газовое отопление не так уж и велика. Учитывая, что еще на этапе монтажа и монтажа можно существенно сэкономить – Булерьян с уверенностью можно назвать выгодным вариантом отопления для каждого потребителя. Кроме того, такой котел можно обложить декоративным кирпичом и создать иллюзию старинной русской печи.Это будет смотреться очень стильно, красиво и оригинально.

Источник: http://energomir.net/otoplenie/bulerjan-s-vodjanym-konturom.html

Отопление загородного дома сегодня доступно с использованием различного оборудования. Однако не все устройства способны создать ту неповторимую атмосферу тепла и уюта, которая доступна при использовании духовки. Но современные образцы отдаленно напоминают свои классические аналоги, по внешнему виду они больше похожи на камин.

Их конструктивные особенности позволяют быстро обогреть помещение, а также надолго сохранить его в помещении.Печи длительного горения от компании «Булерьян» легко справятся с этой задачей.

Чтобы убедиться в их качественном исполнении и надежности, мы познакомимся с компанией, которая их производит, а также изучим модельный ряд ее продукции.

С чего все началось?

История возникновения компании Boullierjan уходит корнями в далекое прошлое. В 1993 году на рынок отопления вышла небольшая компания Laotherm. Он произвел свои первые продукты под брендом Belerian, а всего несколько лет назад бренд был изменен на Breneran.Но по привычке многие до сих пор пользуются старым названием, ведь от его изменения суть не изменилась. Продукция компании, будучи качественной и соответствующей всем стандартам, осталась прежней.

На современные печи длительного горения компании «Булерьян» гарантия 2,5 года, такой срок безаварийной работы есть не у каждого изделия. Это стало возможным благодаря строгому контролю качества на всех этапах производства, а также прогрессивному оборудованию заводов компании.

Все выпускаемые печи имеют сертификаты соответствия международного стандарта, а также идеально адаптированы к отечественным условиям эксплуатации.

Модельный ряд, устройство и принцип действия

Ассортимент продукции компании «Булерьян» на рынке представлен широким ассортиментом. Это печь Бренерана – металлический контейнер, в который вварены трубы для принудительной конвекции. Такие конструктивные особенности позволяют не только быстро прогреть воздух, но и плавно распределить его по комнате.

Aquaten Aqua-Breneran Газогенератор Сауна Печь Отопление Варочный камин

Первый образец оснащен ТЭНом и представляет собой достаточно мощный ТЭН, который можно использовать для системы отопления. Печь Булерьян с водяным контуром способна отапливать помещения объемом до 1000 м³ не только для жилых, но и для промышленных целей. КПД таких устройств может достигать 70%, а время работы – не менее 6 часов.

Конструкция установки представлена двумя камерами: газификации (внизу) и дожигания газов (вверху).Также модель оснащена двумя регуляторами – силовым и газогенераторным. А наличие труб непосредственно в топке гарантирует максимальный нагрев воды. Такая печь может работать только в открытой системе отопления, при этом подъем теплоносителя происходит самотеком.

Следующая модель – Aqua-Breneran также может быть использована для обогрева любых помещений. Он способен работать на четырех видах твердого топлива, а использование дров позволяет складывать их в топку круглыми подушками. Когда объем печи будет полностью заполнен, печь сможет работать непрерывно от 6 до 8 часов.

Газогенераторное оборудование «Булерьян» – наименьшая проба, способная пропускать через себя не более 4,5 м³ воздуха в минуту. При этом сама конструкция при эксплуатации не нагревается. Как и предыдущие модели, он оснащен двумя регуляторами.

Банная печь предназначена для создания комфортного микроклимата в частных парилках. Он способен работать в различных режимах. Его внешний кожух выполнен из стали толщиной 3 мм, а для топки этот показатель достигает 5 мм.

Модель

Отопительно-варочная – смогла совместить возможности газогенераторного оборудования и готовки. Он отлично справляется со своими функциями в помещении, где нет газа и электричества. Его мощности достаточно для обогрева помещения до 100 м³ с КПД 70%.

Эта печь работает в двух режимах: горение – для приготовления пищи и тление – для обогрева помещения.

Камин Breneran используется для обогрева с возможностью наблюдения за самим процессом горения.Нет ничего более завораживающего, чем живое пламя.

Поэтому эти печи чаще всего используют владельцы частных домов для создания в них особой атмосферы с налетом старины. Эти агрегаты изготавливаются из листовой стали или чугуна.

В нижней части их топки есть решетки, под которыми установлен съемный зольный ящик. Топливо помещается в камин через дверь.

В чем преимущества продукции Булерьян?

Главное преимущество дровяных печей этой марки – их компактность.При их установке не требуется специального оборудования для фундамента и они могут располагаться в любом помещении.

Высокий коэффициент теплопередачи
Надежность
Экономный расход топлива
Герметичность
Безопасность

Они способны создать комфортную среду в любом загородном доме и могут использоваться в любое время суток.

Стоимость отопительного оборудования компании

Если сравнивать цену и качество продукции под этим брендом, то они полностью соответствуют друг другу.Ведь печи длительного горения марки Булерьян производятся по немецким технологиям, что позволяет им соответствовать мировым стандартам качества.

Покупка такого устройства обойдется вам от 10 до 35 тысяч рублей в зависимости от выбранной модели и ее мощности. Это средняя стоимость в данном сегменте рынка, что позволяет приобретать духовки широкому кругу покупателей. Более того, она практически не изменилась с самого первого момента появления продукции компании в розничной сети.

Оценки людей, имеющих в собственном доме оборудование этого класса, полностью идентичны. Все они утверждают, что печи Булерьян очень эффективны, просты в установке и экономичны в эксплуатации. Их конструктивные особенности позволяют равномерно распределять теплый воздух по помещению, создавая атмосферу тепла и уюта.

Будучи владельцем загородного коттеджа или небольшого коттеджа, обратите внимание на продукцию компании Breneran. Он избавит вас от проблем с обогревом помещения, при этом не требуя для своей работы постоянного технологического процесса.

Печи длительного горения могут работать на одной вкладке до 12 часов, поэтому вам не придется ночью вскакивать, чтобы зажечь дрова.

Воздушное отопление с помощью конвекционных печей имеет один существенный недостаток. Эффективность отопления во многом определяется конфигурацией помещения. Наличие межкомнатных перегородок и других препятствий на пути конвекционных потоков существенно ухудшает равномерность нагрева. Для обогрева помещений, расположенных на другом этаже, приходится соединять воздуховоды и проводить их по всему дому, что не всегда удобно и требует серьезных дополнительных затрат.

Печь Булерьян с водяным контуром – оптимальное решение для отопления многоэтажного жилого дома с несколькими комнатами. Агрегат подключен к существующей системе отопления. Практически сразу после растопки тепло в помещения начинает поступать.

Принцип работы печи Breneran Aquathen

Отопительные котлы Булерьян (Breneran) с водяным контуром, по своей конструкции мало чем отличаются от традиционного оборудования, использующего принцип конвекции воздуха.В конструкцию входят трубы, окружающие камеру сгорания. Используется принцип газообразования или пиролиза. Основное отличие состоит в том, что по трубам циркулирует жидкий теплоноситель, а не воздух.

Котлы длительного горения Breneran с водяным контуром работают следующим образом:

На конвекционные трубы сверху и снизу монтируется специальный коллектор.
На нижнем коллекторе имеется возвратный патрубок, на верхнем – для подачи теплоносителя.
Во время топки теплоноситель нагревается, что создает давление в системе отопления, что обеспечивает естественную циркуляцию, а также подъем жидкости на высоту до 8 м.Теплоноситель по трубам поступает к отопительным приборам, расположенным в помещениях.
После охлаждения теплоноситель возвращается обратно в котел по трубам, подсоединенным к коллектору нижнего давления.

При этом в водогрейных котлах «Булерьян» используется принцип газогенерации или пиролиза, что дает возможность использовать газ, образующийся в процессе сжигания твердого топлива. В конструкции две камеры сгорания. В одном сжигаются дрова, во втором дожигание газов.

После нагрева камеры сгорания до необходимой температуры котел переводится в режим газогенерации. При газогенерации топливо не горит, а буквально тлеет, что увеличивает автономную работу с одной закладки, сохраняя при этом коэффициент теплопередачи на уровне обычного сжигания дров.

Канадские печи «буржуйки» длительного горения Бренеран были предназначены для работы на дровах. Допускается использование торфа и древесных брикетов, а также древесных отходов, но при этом несколько снижаются показатели энергоэффективности и теплоотдачи.

Типы печей Aqua Breneran

Завод, производитель котлов Aquathen Breneran, ЗАО «Лаотерм» разработал и выпустил несколько основных модификаций газогенераторных печей с водяным контуром. Достоинством моделей является высокий КПД, наличие ТЭНа, позволяющего продолжить обогрев помещения после того, как сгорело все твердое топливо.

При необходимости печь дополняется бойлером косвенного нагрева, обеспечивающим необходимое количество горячей воды.

Модельный ряд твердотопливных газогенераторных печей Breneran Aquathen российского производства представлен следующими модификациями:

Выбирая дровяную отопительную печь длительного горения водяного контура Breneran Aquatine, обратите внимание на ее характеристики. В технической документации указывается объем теплоносителя и реально отапливаемая площадь.

Сколько стоит Breneran Aquathen

Стоимость печи Breneran Aquathen несколько выше, чем у моделей без водяной рубашки, и зависит от типа модели и ее мощности.

АОТВ 06 – обойдется в 16200 руб.
АОТВ 11 – за эту модель придется отдать 23 800 руб.
АОТВ 14 – стоимость 27 400 руб.
АОТВ 16 и 19 – за полупромышленные модели придется заплатить 45 и 55 тысяч рублей. соответственно.

Полная стоимость пиролизных котлов на твердом топливе длительного горения Breneran Aquathen рассчитана в зависимости от необходимого дополнительного оборудования. Дополнительно в оплате учитываются монтажные работы, подключение к системе отопления и т. Д.

Преимущества водяного отопления от Brenéran

Газовые генераторные печи Breneran имеют несколько существенных преимуществ перед своими аналогами, использующими принцип воздушного нагрева.

Помещения отапливаются стандартными радиаторами отопления, а не циркуляцией воздуха. Поэтому модели подходят для отопления одно- и двухэтажных индивидуальных жилых домов, к тому же нет необходимости в дополнительном оборудовании в виде воздуховодов.
Допускается установка в доме без подвала.При правильной установке и регулярном обслуживании печи вероятность попадания дыма в помещение отсутствует.
Печь Breneran Aquathen сварена из стали, толщиной 2-3 мм для внешнего кожуха, 5 мм для камеры сгорания. При изготовлении используются жаропрочные сплавы, что значительно увеличивает срок службы устройства.
Возможность подключения практически к любой системе отопления. Главное правильно выбрать и рассчитать производительность печи.Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной или принудительной циркуляцией.
Простая установка. Есть смысл установить модификацию печи Бренеран с подключением системы водяного отопления, если нет желания и возможности подключать газовое отопление … Модель Акватен обеспечивает максимальное удобство использования. При необходимости может работать в режиме незамерзания. Электронагревательный элемент нагреет теплоноситель до необходимой температуры.

Недостатки водогрейных котлов Breneran

Конечно, у котлов Breneran Aquatan есть недостатки, но поскольку они незначительны и уступают достоинствам, ни на строительных форумах, ни на других сайтах о них практически ничего не сообщается.Но судя по нескольким найденным комментариям, проблемы духовки следующие:

Без воды использовать модель Breneran Aquathen не получится. Разработан исключительно для жидкостного охлаждения.
Aquaten имеет недостатки, присущие всем моделям газогенераторов. На характеристики и производительность влияет качество топлива, ошибки при установке дымохода.

Если установка произведена согласно всем рекомендациям производителя, эксплуатация плиты будет практически беспроблемной.

Особенности и способы установки Breneran Aquathen

Как уже отмечалось, конструкция печи позволяет использовать любые варианты подключения водяного отопления. Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ учитываются правила ППБ, касающиеся установки топки и подключения системы дымоудаления, особенно закрытых и открытых систем … На производительность и теплопередачу влияет тип котла трубопровод и используемый теплоноситель.

Требования пожарной безопасности

Производитель ЗАО «Лаотерм» получил сертификат пожарной безопасности на печь водяного контура Aqua Breneran. Это свидетельствует о том, что котел защищен от случайного возгорания и при правильном использовании вероятность возгорания сведена к минимуму.

Установка в жилой зоне осуществляется с учетом действующих норм ППБ, применимых к котлам ТТ:

Духовка монтируется на прочном негорючем основании.Для моделей AOTB 14, 16 и 19 обязательно изготовление бетонного основания.
Со стороны топки пол покрыт стальным листом длиной не менее 1,25 м.
Расстояние до оштукатуренных стен не менее 1 м, с дополнительной изоляцией 0,8 м.
Размеры помещения для установки печи не менее 12 м².
Котельная должна иметь вентиляционный канал и хорошую естественную вентиляцию воздуха.
В смежных помещениях установлены автоматические устройства отключения ТЭНов и циркуляционного оборудования.

Наличие группы безопасности для твердотопливного пиролизного котла Breneran Akvaten (включая предохранительный клапан, воздушный клапан, манометр, расширительный мембранный бак) обязательно. Ввод в эксплуатацию без предохранительной арматуры запрещен.

Монтаж системы дымоудаления

Правила монтажа дымохода подробно описаны в. По нормам высота и диаметр рассчитываются в зависимости от мощности топки. При установке дымохода неукоснительно соблюдаются рекомендации производителя:

Расстояния до конструктивных элементов, балок и стропил рассчитываются в зависимости от материала дымохода.Для кирпично-керамического дымохода с утеплителем зазор для огня не менее 13 см, без утеплителя 25 см.
Высота дымохода должна быть от 5 до 9 м в зависимости от модели печи.
На головку дымохода устанавливается дефлектор для улучшения характеристик тяги.

Подробная информация о выборе труб и стандартах PPB находится в.

Подключение к системе естественной циркуляции

Система отопления с естественной циркуляцией теплоносителя является самой популярной благодаря простоте монтажа и отсутствию большое количество дополнительных агрегатов.Есть несколько правил, связанных с установкой:

Печь должна располагаться минимум на 0,5 м ниже радиаторов отопления.
Патрубки расположены под углом – уклон сделан в сторону циркуляции теплоносителя.
Открытый расширительный бак устанавливается в самой высокой точке системы отопления. Емкость бака подбирается в зависимости от общего объема теплоносителя в пропорции 10%. Правильная установка расширительного бачка открытого типа осуществляется на обратной магистрали системы отопления.Если емкость устанавливается на неотапливаемом чердаке, устройство необходимо утеплить.
На подаче охлаждающей жидкости монтируется группа безопасности.

К трубопроводам системы отопления с естественной циркуляцией предъявляются строгие требования по соблюдению углов наклона.

Подключение к системе принудительной циркуляции

Основное отличие от предыдущей версии в том, что для системы отопления закрытого типа необходим циркуляционный насос.Принудительная циркуляция хладагента имеет множество преимуществ, включая лучшую теплопередачу, эффективность и скорость нагрева. Единственный недостаток – зависимость от электричества.

Монтаж системы отопления с принудительной циркуляцией осуществляется в соответствии со следующими рекомендациями:

Циркуляционный насос устанавливается на обратной магистрали теплоносителя, между расширительным баком и котлом. Рекомендуется установить датчик температуры для регулирования работы котла в зависимости от интенсивности нагрева и создаваемого давления в замкнутой системе.
Подключение осуществляется с закрытым расширительным баком. Воздух не попадает в систему отопления, что положительно сказывается на сроке службы труб, радиаторов и самого котла.
Для бесперебойной работы помпы потребуется установка ИБП со встроенным стабилизатором напряжения.

Максимальное давление в закрытой системе отопления не выше 7 атм. Большие значения приводят к разрыву водяных контуров, расположенных на топке. Во избежание поломок необходимо установить группу безопасности.

Какие трубы лучше обвязать

Обвязка котла влияет на дальнейшую работу, производительность и другие характеристики системы отопления. К выбору материала нужно подходить осознанно. Ниже представлены три наиболее популярных варианта:

Обвязка системы отопления стальные трубы – к достоинствам можно отнести устойчивость к перегреву, низкое линейное расширение, прочность и высокую теплопроводность. К недостаткам можно отнести сложность монтажа, необходимость сварки.
Монтаж лучше производить до ремонта помещения, чтобы не испортить отделку … Еще одним недостатком можно считать то, что диаметр трубы водяного контура будет намного больше, чем у полипропиленовой или металлопластиковой соответственно топочной. большей мощности потребуется для обогрева.
Полипропиленовые трубы отопления – материал имеет множество преимуществ: легкий вес, длительный срок службы, термостойкость, привлекательный внешний вид, гладкая внутренняя поверхность.
Вы можете самостоятельно проложить трубы отопления вокруг дома.Для этого потребуется паяльник и несколько строительных инструментов.
Трубы армированные пластиком – еще один вариант материала, предназначенный для системы отопления.
Достоинством металлопластика является: быстрый монтаж, не подверженность коррозии, высокая термостойкость, пластичность. Недостаток – труба склонна перегибаться.
Трубы армированные пластиком применяются для устройства систем отопления с принудительной циркуляцией теплоносителя. Разрешен к использованию в промышленных условиях.

Для обогрева можно использовать медные, нержавеющие и другие трубы. Но, как показывает практика, наиболее популярными являются перечисленные выше варианты.

Какую охлаждающую жидкость лучше заливать в Бренеран и систему

В качестве теплоносителя используется обычная и дистиллированная вода, антифриз. У каждого варианта есть свои достоинства и недостатки:

Самостоятельно рассчитать объем теплоносителя достаточно просто – для расчетов потребуется знать мощность топки, количество и объем радиаторов.

Дровяная печь в теплице

Дровяная печь в теплице . У меня есть опыт работы с дровяными печами не в теплицах, а в домах. Для крыш из негорючего материала, которые могут быть гофрированными, мы. Тепличная печь Булерьян не пользуется большой популярностью у садоводов, но не из-за недостатков конструкции или плохой производительности, а из-за большой мощности и цены.

Массовый обогреватель для теплицы с использованием дровяной печи Ручной печатный пресс Отопление теплицы Обогреватели теплицы Маленькая теплица

Обычно люди думают, что из-за того, что сарай сделан из дерева, в нем не может быть дровяной печи.

Это отличная новость для легких вас и ваших соседей. Дровяная печь хорошо нагревала воздух, но не могла удерживать достаточно тепла, чтобы поддерживать теплицу в тепле от одного зимнего дня до следующего. Гм, посмотри на это.

Есть много онлайн. Термостаты Honeywell активируют зонные насосы и воздуходувки печи одновременно.Нагреватель НД теперь используется в качестве резервного нагревателя.

В 2 теплицах установлена старая дровяная горелка для весеннего выращивания. Черт возьми, многие люди даже сами сваривают свои котлы, но мы решили вложить деньги в что-то надежное, долговечное и с достаточным объемом, чтобы наша теплица оставалась красивой и жаркой в эти холодные зимы Ларами. Из того, что я видел в GH, дровяные печи работают, если у вас достаточно большой GH с достаточным объемом и тепловой массой, и если вы просто используете дровяное тепло в особенно холодные ночи, чтобы расслабиться. Если вы думаете об использовании дровяного тепла в качестве частого источника тепла или если у вас небольшое пространство, это, вероятно, будет сложно сделать.

У меня в теплице есть двухконтурная дровяная печь с шестью трубками прямо вверх и шестью трубами к внешней стене. Как мы превратили существующую дровяную печь в утеплитель тепличной массы. Сушка и хранение дров в теплице.

Как только мы решили, что будем отапливать теплицу дровами, нам нужно было выбрать подходящий котел для работы.Очаровательная компактная дровяная печь в сочетании с уникальной циркуляцией воздуха в вашем купольном доме создаст уютную и комфортную гавань. Мы построили систему каналов и массы, чтобы удерживать и поглощать достаточное количество тепла.

Шесть различных способов обогреть теплицу дровами, включая дровяные печи, бочковые печи, печи на гранулах, дровяные котлы, обогреватели ракетной массы и компост. Дровяные печи станут прекрасным дополнением любого сарая, дачи, домика или даже теплицы.2 если у вас есть питательная трубка за пределами теплицы, вы не будете встречать себя, входя и выходя через дверь теплицы, теряя тепло на улицу при каждой поездке.

Массовый обогреватель для теплицы с использованием дровяной печи Ручной печатный пресс Отопление теплицы Обогреватели теплицы Малая теплица

Теплица внутри W Дровяная печь Традиционные теплицы Викторианские теплицы Теплица на заднем дворе

Тепличное хозяйство Теплицы Эффективное отопление Rocket Energy Manner Печь с древесиной More In Arocket S Тепличное хозяйство Теплица своими руками

Pin by Инге Бос на ракетной печи Домашняя теплица Ракетный обогреватель Ракетные печи

7 Icomm Webmail In Vogă в категории Grădinărit Săptămana Aceasta Отопление теплицы Обогреватели теплицы Дровяная печь Модерн

Эта ракетная печь из початков может согреть вашу теплицу в те холодные зимние месяцы Теплица своими руками Оранжерея Садоводство Строительство теплицы

Ракетный обогреватель теплицы Автор: Sjang Van Daal из мастерских Vuur Leem Rocket Stove, Нидерланды Теплица своими руками Теплица Садоводство

Pin Автор: Тим Экстон О готовности к чрезвычайным ситуациям в кемпинге Теплицы в усадьбе Ракетные печи Ракетный обогреватель

Дровяная печь для массового обогревателя теплицы Отпечаток руки Пресс для обогревателей теплицы Отопление теплицы Дровяная печь

Теплица в солнечной теплице Аляски Коммерческая теплица

Foxmeetsbear Greenhouse Дровяная печь Теплица Задний двор Теплица

Моя бабушка установила горелку для мусора из ее дровяной печи в теплице Дровяная печь Дровяная печь Старомодная кухня

Дровяная печь для массового обогревателя теплицы Ручной пресс для обогрева теплицы Дровяная печь Дровяной обогреватель

Идеи для обогрева плит

Дровяная печь для массового обогревателя теплицы Пресс для отпечатков рук Отопление теплицы Ракетная печь Массовый обогреватель Дровяная печь

Дровяная печь для массового обогревателя теплицы Пресс для отпечатков пальцев Отопление теплицы Дровяная печь Тепличные обогреватели

Дровяная печь для массового обогревателя теплицы Пресс для отпечатков пальцев Дровяная печь Отопление теплицы Обогреватели теплицы

Дровяная печь для обогревателя теплицы Дровяная печь для теплицы Обогрев теплицы Дровяная печь для теплицы

Дровяная печь для массового обогревателя теплицы Пресс для отпечатков пальцев Дровяная печь Дровяной обогреватель для обогрева теплицы

Дровяная печь для обогревателя теплицы Отпечаток руки Пресс для теплицы Дровяная печь для обогрева теплицы

Деревенская жизнь через Atelierrueverte Blogspot Fr Via Pinterest Дом в скандинавском стиле Дровяная печь Теплица

Этот пин обнаружила Кристина Равнаас. Найдите и сохраните свои пины в Pinterest. Https Showerzoom Com Chl Garden Room Планы беседок Задний двор

Inspirational Ideas For Greenhouse Aboutdecorationblog Home Теплица Викторианские теплицы Садовая комната

Дровяная печь для обогревателя теплицы Ручной пресс для обогрева теплицы Теплица Купить теплицу

Подогреватель реактивной массы

Let There Be Fire Stylepark Современные дровяные печи в голландском стиле, интерьер и экстерьер

Epic Greenhouse Rocket Mass Heater Midwest Permaculture Rocket Mass Heater Аквапоника Аквапоника Diy

Дровяная печь для массового обогревателя теплицы Отпечаток руки Пресс для дровяной печи Тепличные обогреватели для обогрева теплицы

Подогреватель массы с ракетной печью Канадский автономный подогреватель массы с ракетной печью Теплица Подогреватель массы с ракетным двигателем

Дровяная печь для обогревателя теплицы Отпечаток руки Пресс для обогревателей парниковых газов Печь на дровах Отопление теплицы

Дровяная печь для массового обогревателя теплицы Пресс для отпечатков пальцев Дровяная печь Отопление теплицы Обогреватели теплицы

Интерьер теплиц в Instagram Пусть начнется ежедневный ритуал зимы! День, проведенный с этим без усилий. Отдельностоящий камин Дровяной камин

Эпическая теплица Ракетный обогреватель теплицы Средний Запад Пермакультура Планы теплицы Ракетный обогреватель Построить теплицу

Медленно заполняя формы глино-песчаной смесью и камнями Кристин Даун на своей смесительной станции Подземная теплица Задний двор Теплица Планы теплицы

Дровяная печь для массового обогревателя теплицы Пресс для отпечатков пальцев Дровяная печь Отопление теплицы Обогреватели теплицы

Permaculture Magazine Heating A Greenhouse Greenhouse Дровяная печь

Epic Greenhouse Rocket Mass Heater Midwest Permaculture Rocket Mass Heater Теплица Садоводство Тепличные обогреватели

Мы использовали существующую дровяную печь и подключили ее к кирпичу с гораздо большей массой теплообмена, чтобы нагреть отопление теплицы Обогреватели теплицы Дровяная печь

Дровяная печь Epa Ev Dekorasyon Fikirleri Ev Dekorasyonu Ev Icin

Pin Автор: Joe Row On Barn Greenhouse Design Дровяная печь Водяное отопление Альтернативные источники энергии

Тюдор Теплицы Фотографии Стурди Построенные теплицы Наружная теплица Внутренняя теплица Теплица своими руками

Планы, как построить дровяную уличную печь Дровяная печь Уличная дровяная уличная печь

Самодельные дровяные печи и обогреватели Сеть владельцев строителей Ракетная печь своими руками Ракетные печи Ракетный обогреватель

Самодельные дровяные печи Talktracktouch Com Stove Wood Stove Wood

Bruno T14 Дровяная печь Дровяная печь Дровяная печь Дровяная печь

Best Free Of Charge Белая дровяная печь Популярная дровяная печь Дровяной обогреватель Отдельностоящий камин

Вихревая печь Ракетные печи Уголок экспериментаторов Ответы на вопросы Дровяная печь Ракетные печи Дровяная печь Камин

Учебное пособие по установке дровяного котла. Сверхэффективное и более экологически чистое, чем газовая дровяная печь Камин Дровяной обогреватель Дровяная печь

Дровяная печь к тепличному массообогревателю Пресс-отпечаток Садовые Идеи Огород Теплица

1 Портативная дровяная печь Складывается Нагревательные палатки Юрты Крошечные дома Портативная дровяная печь Палатка Печь для кемпинга

Жалюзи на крыше для защиты от полуденного солнца Тень парника Дом Дровяная печь

Штифт для теплицы

Ресторан Gemyse At The Nimb Поиск в Google Теплица Маленькая дровяная печь Городской сад

Дровяная печь для массового обогревателя теплицы Ручной пресс для обогрева теплицы Дровяная печь Дровяной обогреватель

Ракетный нагреватель массы для теплицы Ракетный нагреватель массы Тепличный обогреватель

Дровяная печь с газовым баллоном 2 кВт Для сараев Мастерские Гаражи Теплицы и т. Д. Дровяные обогреватели Наружная дровяная печь Наружная древесина

Hill People Gear Сделайте свою собственную дровяную печь Дровяная печь своими руками Дровяная печь Кемпинговая печь

Сделанные на заказ теплицы в викторианском стиле Теплицы в викторианском стиле Дакмантон Теплицы в викторианском стиле

Значок для камина

Какую плиту лучше купить? Дровяное отопление

Домашние печи используются в тех случаях, когда нет центрального отопления.Газовая, дровяная, электрическая и универсальная конструкции придают помещению тепло и уют.

Как правильно выбрать и купить отопительную печь? В чем особенности разных типов отопительных агрегатов? Их преимущество – невысокая стоимость и экологичность топливного материала и длительное время удержания тепла.

Виды печей для дома

По функциональному назначению топку можно разделить на:

отопление;
хозяйственных;
спец.

Рассмотрим нагревательные конструкции на дереве, разберемся в особенностях их устройства. Отопительные приборы следует рассматривать с таких позиций:

мощность;
тип аппарата;
топочный материал;
тип теплопередачи;
тип двери;
декор

Мощность и тип аппарата

Вместимость печи – главный показатель. Вам необходимо выбрать такое отопительное устройство, которое сможет обогреть комнату деревянного дома или коттеджа.Установка мощного агрегата в небольшом доме приведет к перегреву воздуха и ненужному расходу топлива. Устанавливать печь малой мощности в больших деревянных коттеджах не имеет смысла: она не справится с отоплением.

Для обогрева небольшого деревянного дома можно рассмотреть вариант модели камина. Отдать предпочтительную модель с варочной панелью.

Например, модель компании Теплодар «Печурка Плюс» идеально подходит для отопления деревянного загородного дома. Цена на такое изделие недорогое – от 6 000 руб.Отзывы покупателей о работе устройства очень теплые: плита пользуется заслуженной популярностью.

Плита Плюс компании «Теплодар» имеет варочную панель, на которую легко помещаются кастрюли и чайник. Также в конструкции предусмотрены съемные кольца разного диаметра, пригодные для варки казанов разной вместимости. Печь Теплодар не имеет дымоходной конфигурации. Однако компания «Теплодар» производит собственные дымоходные системы, которые можно купить отдельно.

Установка печки не занимает много времени, а ремонт хозяина не разоряет.Стоит отметить, что продукция компании «Теплодар» разработана с учетом российских особенностей: системы отопления абсолютно безопасны для деревянного дома. Если вам интересно, какую выбрать печь для дачи, смело приобретайте Печурка Плюс Теплодар.

Для элитных деревянных домов с большой площадью необходимо выбирать мощные агрегаты. Для отопления дома в 300 квадратов хорошо подойдет модель Куппер от Теплодара. Это универсальный отопительный прибор, работающий на твердом и жидком топливе, а также от сети.Ремонт и установка горелок на твердое и жидкое топливо выполняется без сварочных и сантехнических работ.

Есть модели с водяным контуром. С помощью системы водяного отопления можно отапливать удаленные от отопительного аппарата помещения деревянного дома.

Из какого материала сделаны топки?

нержавеющая сталь;
;

Какую печь выбрать – стальную или чугунную? У нержавеющей стали есть свои преимущества: легкий вес и устойчивость к перепадам температур.Также нержавеющая сталь не подвержена окислительным процессам.

Тонкая сталь дает более быстрый обогрев деревянного коттеджа, а монтаж таких устройств значительно упрощается. Однако при повышенных температурах стальная топка деформируется.

Конструкционная сталь менее подвержена деформации из-за высоких температур: сталь обладает высокой пластичностью. Однако образования накипи не избежать, и печь из конструкционной стали может прожечь. В деревянных домах загородного типа желательна установка систем отопления со стальной топкой.

Чугун для топки не должен иметь пористую структуру. Расширение пор при высоких температурах приводит к образованию трещин. При всей своей массивности чугун – материал довольно хрупкий.

Чугунный сплав не переносит резких перепадов температур. Но преимущество чугуна в аккумуляции тепла само по себе неоспоримо. Сталь мгновенно нагревается и быстро остывает. Всем известно свойство железа удерживать тепло.

Для сохранения тепла в стальных конструкциях камнем или шамотом облицовывают стены печи в загородных деревянных коттеджах. Каменные материалы аккумулируют тепло и постепенно отдают его в комнату. В результате повышается рентабельность стальной конструкции.

Тепловая эффективность

конвекционного типа;
излучающего типа.

Для отопления дачи и деревянного коттеджа используйте конвекционную печь. Теплоизлучающие обогреватели обладают малой теплоотдачей: зона их действия ограничена.

Камины и масляные обогреватели построены по этому принципу. Для отопления частного деревянного коттеджа этот вид излучения не подходит. Камин можно установить в комнате как источник дополнительного тепла.

Конвекционный радиатор обеспечивает равномерный обогрев всего объема помещения за счет циркуляции потоков холодного и теплого воздуха. Для увеличения теплоотдачи конвекционные печи облицовывают керамикой или камнем. Такой агрегат утепляет всю площадь деревянных коттеджей.Для небольшого коттеджа может подойти и простой излучатель каминного типа.

Тип двери

Отопительные агрегаты должны иметь трехслойные металлические двери. Такая трехслойная конструкция не позволяет двери нагреваться до опасных температур. Особенно это касается деревянных домов. На даче тоже нужна толстая трехслойная дверца для печки. Дверей можно расположить:

во фронтальной плоскости;
на верхней плите;
сбоку.

Отзывы о конструкции боковой двери: она позволяет сразу сделать большую закладку дров, что значительно увеличивает время горения топлива и повышает экономичность.

Красиво смотрятся вставки из встроенного стекла. Однако дело не только в красоте: стекло позволяет видеть количество топлива, не открывая дверцу. Специальное огнеупорное стекло самоочищается и всегда выглядит чистым.

Дизайн

Хотите выбрать стильную отопительную печь? Современные модели обогревателей могут красиво вписаться в интерьер и стать его украшением. Недорогой монтаж и обслуживание модельного ряда «Теплодар», а также привлекательная внешняя схема позволяют купить любой прибор для деревянного коттеджа.

Отопительная печь Теплодар выполнена в стиле минимализм. Четкая геометрия линий, компактность размеров, панорамное остекление дверей привлекают своей практичной и качественной красотой. Такие изделия не внесут разлад в общую гармонию интерьера дома. Но если вам нужно улучшить общий вид изделия, всегда можно сделать накладку на плиту.

Своими руками

Можно ли выложить печь отопления своими руками, например, на дачу или в гараж? Как построить печь в доме? Складную самодельную печь можно сделать из подручных материалов: бочки, газового баллона.Самодельная система отопления классифицируется следующим образом:

установка отработанного масла;
народная печь Бубафоня из старой железной бочки.

Эти два дизайна невероятно популярны в народе. Отопление гаража на отработанном масле – это очень выгодно! Почитайте или послушайте отзывы владельцев гаражей – и вы все поймете.

Народное печное отопление складывается и устанавливается очень быстро. Кстати, отопительную систему можно подключить и к самодельному агрегату на отработанном масле.

Установка агрегата проста: такая конструкция быстро собирается и разбирается. Подогреватели отработанного масла можно перевозить в багажном отделении автомобиля. Самодельный обогрев печи полностью пожаробезопасен: пары отработанного масла не образуют пламени.

Как сделать печь на отработанном масле? Для этого потребуется газовый баллон или бочка со сварочным аппаратом. У самодельного печного отопления есть один недостаток: необходимость постоянно чистить дымоход и масляный бак.

Комбинированная система отопления для дома – видео

Правила сборки

Воздушная крышка и масляная крышка должны быть скреплены вместе болтами для облегчения поворота.
Монтаж дымохода – не менее четырех метров в строго вертикальном положении.
Для охлаждения верхнего бака необходимо установить электрический вентилятор.
Диаметр трубы для сжигания паров масла может быть любым.

Установка для отработанного масла экономно расходует топливо: 2 литра масла сгорает за час (максимум). В штатном режиме расходуется всего 0,5 литра.

Правила установки

Запрещается установка агрегата на слитое отработанное масло.
Во избежание возгорания запрещается ставить на плиту какие-либо предметы.
Не устанавливайте рядом с легковоспламеняющимися предметами.
Свободное пространство вокруг аппарата с отработанным маслом должно быть не менее 0,5 метра.

Как построить печь в доме? Отзывы о самодельных обогревателях отличные: топить такую печь выгоднее, чем нагрев производственными агрегатами. Ремонт и обслуживание самоделки не требует затрат. К тому же корпус газового баллона надежно прослужит долгие годы: он не прогорает.

Ремонт, обслуживание и установка

В техническое обслуживание и ремонт печей входят:

чистка дымохода;
чистка и ремонт вентиляции;
обследование и ремонт дымовых труб;
ремонт печей – от 50 000 руб.

Ремонт системы отопления может быть нескольких видов:

Косметические;
Комплекс;
Capital;
Восстановление.

В состав установки системы отопления входят:

подключение дымоходной системы;
герметизация всех сквозных отверстий;
изоляция полов и стен.

Стоимость

Средняя стоимость услуг по установке оборудования 15 000 руб.
Стоимость монтажа дымоходной системы – от 30 000 руб.

Монтажные работы лучше доверить специалистам.При установке отопления могут возникнуть непредвиденные обстоятельства.

Проверенный временем способ отопления дома не подведет в самую холодную погоду

Подключение садово-дачных хозяйств к центральным коммуникациям далеко не так широко, как хотелось бы помещикам. И если с некоторыми усилиями можно будет подвести электричество, то о газификации загородного дома остается только мечтать. Поэтому вопрос с обогревом каждый решает в меру своих возможностей.Однако и без электричества вполне можно провести систему отопления. Чаще всего для отопления загородного дома используют разные вариации печей. Их можно классифицировать по разным критериям:

по видам топлива – творческое, топливное, газовое, электрическое, комбинированное;
по производству материалов – кирпича, чугуна, металла;
по конструкции – отопление, приготовление пищи, камины, пиролиз;
по способу тепловыделения – топочный прямого нагрева и с помощью теплоносителя;
по производителям и маркам.

Из всего возможного разнообразия мы рассмотрим самые распространенные и популярные виды печей для проблемного отопления. Выбор следует делать только после изучения особенностей разных моделей, анализа всех плюсов и минусов.

Коттеджи на дровах

Дровяные печи, вероятно, являются наиболее распространенным вариантом. Объясняется это просто – дрова – самый доступный источник тепла на большей части территории нашей страны. Кроме того, дровяные печи для обогрева дачи вполне могут работать на садовом «мусоре»: ветках, сучках, опилках, оставшихся после обрезки или распиловки садовых насаждений.А продукт горения, а именно – древесная зола – станет отличным удобрением для садовой почвы. Конструктивно дровяные печи могут существенно отличаться друг от друга. Ведь отапливать дачный домик дровами можно и с помощью классической русской печи, и с помощью современного булерьяна. А многие модели позволяют использовать другие виды твердого топлива: уголь, пеллеты или торфяные брикеты. Остановимся подробнее на некоторых конструкциях твердотопливных печей для отопления загородного дома.

Так как дачные домики у всех разные, как по размерам, так и по материалу, конструкцию для отопления нужно подбирать индивидуально в каждом конкретном случае.

Традиционная кирпичная печь для отопления дачи

Традиционная кирпичная печь согреет зимними вечерами или в непогоду

Классической русской печи с лежанкой и места для чугуна больше нет. Однако его вариации по-прежнему популярны. Проверенная временем кирпичная печь – отличный вариант для отопления загородного дома. Правда, сделать это самостоятельно сможет далеко не каждый. Печь – довольно сложная задача, и умелые печники редкость. Но если вы все-таки найдете такого мастера и решите построить у себя на даче русскую печь, то вам не страшны никакие морозы.В доме можно будет переночевать даже в самые суровые зимы. Конечно, если сам дом предутеплен и подготовлен. Кирпичная печь долго нагревается, но и долго сохраняет тепло, постепенно отдавая его в комнату, в которой находится.

Иметь кирпичную печь на специально возведенном фундаменте. Поскольку это довольно тяжелая и громоздкая конструкция, ее значительный вес может повлиять на фундамент дома и сломать его. Именно поэтому при строительстве дома желательно соорудить печь из кирпича.Для лучшего обогрева печь ставят в центре загородного дома или между двумя комнатами, так что одна из боковых поверхностей становится внутренней стеной. Не рекомендуется располагать кирпичную печь в углу или у внешней стены, потому что в этом случае для обогрева улицы будет затрачено значительное количество тепла.

Обычно в хорошей кирпичной печи есть плита. Однако приготовление пищи на открытом огне требует определенных навыков – не всегда удается быстро отрегулировать мощность огня. Для приготовления на плите нужна специальная посуда.Однако получить его несложно.

Для повышения комфорта в дачные топки часто встраивают камин для обогрева. Живое пламя принесет в любую комнату еще больше тепла и уюта. Но беда с такими печами немалая. Помимо хранения топлива и организации его хранения, нужно постоянно заботиться о состоянии топки и дымохода, вовремя очищать зольник, удалять скопившуюся сажу из дымохода. Большое скопление продуктов сгорания препятствует выходу дыма наружу, а также снижает теплопроводность стенок дымохода.

Металлоконструкции

Печи просты в установке и эксплуатации.

Для отопления загородного дома часто используют всякие металлические печи. Самый известный среди них – печи. Мощность таких печей невелика, и обогревать они могут только пространство в радиусе нескольких метров вокруг себя, но есть ряд преимуществ. Буржуйки поистине «всеядны». Их можно зажечь и на дровах, и на сухой траве, и даже на бытовом мусоре.Они очень быстро нагреваются и отдают в комнату максимально возможное количество тепла. Правда и охлаждают такие печи очень быстро. Поэтому они не подходят для постоянного использования. Но для кратковременного обогрева, например, в непогоду они очень подходят.

Современные модели металлических печей изготавливаются из нержавеющей стали. Как правило, это легкие конструкции, вес которых позволяет устанавливать их в любом помещении без специального фундамента. Достаточно подложить под установленную конструкцию лист асбеста или металла, чтобы защитить пол от упавшего угля или искр.Также есть модели, работающие на жидком топливе. Такие печи лучше устанавливать вне жилого помещения, а тепло в помещение доставлять с помощью воздуховодов. В целом использование для отопления горнодобывающего, мазута или мазута – это, конечно, экономичный вариант, но не самый чистый с точки зрения экологии. Жидкое топливо обычно содержит примеси, которые при сгорании не выделяют в воздух самые полезные вещества. Да и само хранение такого топлива довольно трудоемкое – нужны специальные емкости, герметично закрытые и защищенные как от перегрева, так и от замерзания.

Печи чугунные для отопления коттеджа

Современные чугунные печи могут не только обогреть, но и украсить интерьер.

По сравнению с металлом, выгоднее. Они дольше сохраняют тепло и позволяют загружать больше топлива за один раз. К тому же есть варианты дизайна, которые могут отлично вписаться в интерьер загородного дома. В остальном подготовка и эксплуатация чугунных печей ничем не отличается: нужно подготовить и организовать хранение твердого топлива, установить конструкцию на лист огнеупорного материала, вывести дымоход и после загрузки топлива насладиться теплом в помещении. несколько минут.В целом можно сказать, что чугунная печь – вполне приемлемый вариант отопительной проблемы.

Современные и инновационные виды печей

Технологии не стоят на месте, и в наше время можно организовать отопление дачи не только дровами. Индивидуальное решение зависит от возможностей домовладельцев и от экономической целесообразности. Поскольку каждый собственник стремится минимизировать стоимость эксплуатации жилья, решение о выборе способов отопления всегда принимается индивидуально.

Газовое отопление

Даже если ваш дом нельзя подключить к газопроводу, вы легко можете использовать его для отопления. баллонный газ. Во многих случаях, особенно при разовых посещениях и ночевках в холодное время года, это более экономически выгодно. О хранении газа в загородном доме можно не заботиться, а просто взять с собой нужный баллон. Объем можно рассчитать опытным путем. Так как расходы будут зависеть от того, какое оборудование вы планируете использовать, сколько времени у вас есть на обогрев дома, предполагается ли готовить еду.На сегодняшний день доступно самое разнообразное газовое оборудование, которое можно использовать для отопления коттеджа: тепловые пушки, печи , котлов. Выбирайте исходя из своих потребностей, но не забывайте рассчитывать стоимость эксплуатации.

Печи пиролизные

Особенностью печей пиролиза является их конструкция. Вкратце принцип их работы заключается в следующем: в нижней части топки загруженное топливо тлеет с выделением газа, а в верхней камере этот газ сжигается при более высоких температурах, а следовательно, с большей эффективностью.Характерной особенностью таких печей является низкий расход топлива, характерный шум при розжиге и относительно длительное время между загрузками топлива. Этот принцип применяется как в самодельных, так и в инновационных котлах Stropuva. Последние получили свое название от имени разработчика.

Как видите, вариантов отопления на твердом топливе довольно много. Однако в этой статье рассматриваются далеко не все, а только самые популярные. Существует гораздо больше разнообразных конструкций и видов печей, которые можно использовать для обогрева коттеджа.Решив, какой вид топлива для вас предпочтительнее, вы можете более глубоко изучить этот вопрос.

Каждый хозяин загородного дома осенью, зимой беспокоится о его сохранности, особенно после свежего ремонта. Ведь когда помещение не отапливается, то холод, влага сделают свое плохое дело – в помещении появится сырость, плесень и другие неприятные моменты. Поэтому перед проведением ремонта следует подумать об установке топки для загородного дома, правильно подобрав модификацию с доступным топливом.Вариант «нравится, не нравится» здесь не подходит – при выборе учитывают множество разных нюансов.

Печь, установленная на даче

К источнику тепла, который используется для отопления дома, предъявляются особые требования. Это связано со значительными различиями условий эксплуатации в обычном доме на даче. С учетом конкретных условий эксплуатации они могут отличаться, но основные требования следующие:

Дачная печь должна быстро растапливаться, отдавать тепло – в холодную, дождливую погоду это главное желание хозяина при входе в помещение.Дачные дома часто имеют небольшие габариты, поэтому источник тепла также используется компактный, небольшой. Для ночлега на даче желательно, чтобы печь долго сохраняла тепло, не нуждалась в частых загрузках топлива – могла работать в режиме непрерывного горения.
Для удобства желательно, чтобы была варочная панель для разогрева, приготовления пищи.
Чтобы на даче была горячая вода, в отопительный прибор встроили контур для нагрева воды.

Внимание! Обогреватель должен соответствовать всем правилам пожарной безопасности.

Удобной особенностью печи будет ее мобильность. Эту печь используют летом на улице для приготовления пищи, заготовок на зиму. При выезде из дачи ее забирают с собой.

Существует масса модификаций печи для дачного дома, но более популярны модели из металла, кирпича. Для их оформления приглашаются специалисты, а если будет выбран более простой вариант, то все можно устроить самостоятельно.

Виды печей для отопления дачного дома

Ассортимент печи для отопления небольшого загородного дома на дровах имеет несколько модификаций.

Печи длительного горения

Отлично подходит для домовых печей длительного горения. У них варочная панель, элегантный дизайн. Используемое топливо – древесина. Конструкция безопасна, удобна в уходе. Обладает высокой теплоотдачей. Благодаря характеристикам большой популярностью пользуются теплосберегающие модели.

Аккумуляторная печь

Имеются различные модификации каменки: прямоугольная, аккумуляторная, компактная цилиндрическая. Такие печи отапливают комнату, дают возможность готовить пищу.

Печи дровяной кирпич

Дрова считаются доступным топливом для эффективного отопления дома. В последнее время изобретено множество систем отопления, но нет более эффективной и простой конструкции, чем кирпичная печь. Нагревается постепенно, но долго сохраняет тепло.

Правильно подобранная печь из кирпича, не сложная в установке, имеет компактный вид, варочная поверхность, есть духовой шкаф. Более того, некоторые модификации позволяют установить змеевик теплообменника. Выбирая печь для дома, останавливают выбор на 3 типах моделей.

«Голландский» – компактный, с максимальной утилизацией газов. Он предназначен для обогрева, поддержания микроклимата на площади 50 квадратных метров. метров Для дачника, экономичен в строительстве, расходах на топливо.

Простота конструкции подходит для придания голландке в виде колонны 52 * 52 см. Если расширить плиту, можно устроить варочную поверхность. Правильно расположив плиту, отапливаем 4 небольших помещения. Это дешевое решение, но долго нагревается, требует топлива (только дрова, уголь), теплообменник встроить невозможно.

Русский – обогревает большие площади, есть грядка, есть место для готовки. Размеры у него громоздкие: 200 * 1500 см. Отопление русской печью считается красочным, комфортным и традиционным.

Применяются только в больших коттеджах. У нее высокий КПД – 70%. Печи для отопления небольшого загородного дома не терпят длительного перерыва между растопками, сырости, так как сокращается срок их службы. Они уместны в загородных домах, где зимуют жители с топкой.На улице его не вынесешь. Требуется отдельный фундамент.

Печь шведка на даче

Шведский – используется для отопления, приготовления пищи. Он большой по длине, маленький по ширине. Его преимущества: эффективность, практичность, универсальность.

Духовка шведской печи предназначена для быстрого нагрева – воздух нагревается с момента растопки. Можно установить змеевик, есть ниша для сушки вещей. Отапливает печное помещение общей площадью 45 кв.м. Вместо печи мастер устраивает камин.

Рассмотрев модель кирпичной печи для отопления загородного дома дровами, наиболее приемлемым вариантом считается шведский вариант с рубанком для варки, теплообменником.

Духовки металлические

Камины металлические изготавливаются из чугуна и проката. Изделия из чугуна обладают высокой теплоотдачей, прочностью, хорошим внешним видом. Печи подходят тем, кто желает построить дачный камин или печь без конструкции.

Есть много моделей печей из металла, но не все подходят для дома на даче. Например, аппарат длительного горения «Слабый человек» хорош по продолжительности работы, своей подвижностью. Однако не получится, если нужно срочно уехать, а топливо не сгорело. Также нет варочной поверхности.

Буржуйка на даче

Для дачного дома печь – отличный вариант. При наличии сварочного опыта легко сделать самому.Это самый дешевый вариант и не требует много времени для установки. На рынке есть много разных вариантов.

Металлические печи имеют массу положительных качеств:

Перерывы между растопками не влияют на работу печи, а наоборот продлевают срок ее службы.
Помещение нагревается из-за быстрой теплопередачи.
Маленькие размеры.
Есть варочная панель, можно установить змеевик.
При необходимости металлическую печь выносят на улицу.
Стоимость изготовления, монтажа вполне приемлемая.

У буржуйки КПД 50%, при правильной установке достигает 70%. В топке можно сжигать не только дрова. Никакой документации не требуется, не нужно обустраивать под нее фундамент. Можно применить самодельную модель или изготовленную в заводских условиях. Правда греет только в период горения, топлива нужно много.

Камины подарить

Обойтись обогревом дома без больших затрат на установку отопительного прибора можно, установив камин.Готовые печи, камины требуют устройства дымохода, цементного фундамента.

Камин на даче

Готовый камин имеет преимущества в загородном доме:

Быстрая и простая установка;
Низкий расход топлива;
Можно оборудовать в любой момент;
Обладает эстетической привлекательностью.

Помимо положительных качеств камины имеют и недостатки: помещение отапливается только на время сжигания топлива, площадь обогрева 30 кв.камин не справляется с сыростью

Внимание! Чугунные, металлические печи имеют теплоотдачу выше, чем печи из блока, кирпича.

Печи, составляющие схему системы отопления

Если дом используется круглый год, то отличным вариантом отопления считается установка бойлера, который нагревает воду в баке, обогревает помещение 30 квадратных метров. м

Печной котел на даче

Внимание! Покупая печь-котел для дачи, остановите свой выбор на моделях с варочной поверхностью.

Котлы работают на различном топливе. И следует выбрать наиболее подходящий тип по эффективности, стоимости, доступности. Примерный расход древесного топлива на обогрев площади 60 кв. м за 4 месяца составляет 5 куб. Однако следует учитывать мощность, утепление дома, климатические условия на улице, поэтому закупка дров производится с запасом. Обогрев такой площади углем стоит 1 тонну топлива. Еще топить торфом, опилками, газом. Выбирайте самый дешевый вид топлива в регионе.

Особенности выбора печи дачного дома

Выбирая печь для отопления в загородном доме, учитывают различные аспекты использования конструкций, топлива в регионе проживания, климата и предназначения печи. Помимо отопления, печь выполняет дополнительные функции, например, нагрев воды для бытовых нужд. Поэтому к выбору отопительного прибора подойдем с большой ответственностью, обратите внимание на:

Площадь дома, печь имеет мощность, соответствующую метражу.Если меньше – в помещении сыро, холодно, больше – будет большой расход топлива. Обоснованная погрешность – 5 кв. м
Вид топлива для топки.
Чтобы оставаться в деревне, аренда генератора выгодна, когда в регионе не хватает топлива (дрова, уголь, газ).
Если дом используется в летний период – необязательно приобретать оборудование для отопления с функцией нагрева воды – это ненужные траты.
Внешний вид занимает не последнее место при выборе модели каменки: популярным считается декор в стиле «кантри».
Размеры печи важны, так как загородные дома могут быть тесными, но не просторными.
Оборудование нагревательного элемента варочная панель – избавляет от необходимости устанавливать отдельную плиту.

Внимание! Место установки печки определяется заранее для обустройства выходного патрубка. Располагается на 100 см выше крыши, имеет хорошую тягу.

Вариантов печей достаточно, поэтому необходимо выбрать наиболее приемлемую модель для конкретного помещения, обращая внимание на особенности выбора, взвешивая все за и против.Проанализировав каждый вариант печи, выбирают выгодный по всем вопросам и наслаждаются эффектом и комфортом на даче летом и зимой. Чтобы соблюсти все правила пожарной безопасности, для его установки приглашается специалист. При правильной установке и эксплуатации прослужит долго.

Печка на дровах:

Если вы планируете посещать загородный дом не только летом, но и осенью и даже зимой, то отопительные печи для дома и дачи – не роскошь, а вполне необходимый элемент.Конечно, было бы неплохо иметь коттедж с центральным отоплением, но в большинстве случаев эта мечта остается недостижимой. Так что вопросами отопления решать вам самому!

При выборе источника тепла необходимо учитывать ряд факторов. И связано это, прежде всего, с тем, что на рынке представлено множество моделей отопительных приборов, и определить модель можно только в том случае, если вы точно знаете, что ищете.

Общие сведения о печном отоплении

Применение каминов и печей для отопления дачных домов

В качестве источника отопления дачных помещений можно использовать самые разные варианты.К наиболее часто используемым устройствам относятся:

, обеспечивающие нагрев воды. Вне зависимости от источника энергии, на котором работает котел (а они могут быть электрические, газовые, твердотопливные и т. Д.), Принцип работы остается неизменным. В специальной емкости нагревается вода, которая по трубам разносится по дому, и, попадая в радиаторы отопления, нагревает комнату.
– устройства открытого типа, которые в основном предназначены для обогрева небольших помещений.
Отопительные дачные печи, в которых за счет сгорания топлива нагревается не вода, а воздух.Трубы с подогревом воздуха расположены во всех комнатах и обеспечивают поддержание комфортной температуры.

У каждого вида обогревателей есть свои достоинства и недостатки, но в этой статье мы опишем только один из них – дачные отопительные печи.

Выбор источника энергии

Отопительные печи для дачи могут использовать самое разное топливо. Выбирая модель, необходимо проанализировать, какой вид топлива самый доступный в вашем регионе, и только потом приобретать устройство.Иногда имеет смысл купить для дачного отопления более дорогую печь, но сэкономить на покупке. «Припасы» !

К традиционным видам топлива, наиболее часто используемым для печного отопления, относятся:

Природный газ.
Уголь.
Дрова.
Пеллеты (специальные гранулы из прессованных древесных опилок с различными пропитками).
Электричество.

Примечание! В последнее время стали популярны отопительные печи для дачи, использующие биогаз.Этот вид топлива получается в результате специальной переработки органических отходов и считается одним из самых экологически чистых.

Как правило, в большинстве районов нашей страны печное отопление домов и дач рассчитано именно на использование дров (или, как вариант, пеллет). Это оправдано с экономической точки зрения, и работают они достаточно эффективно.

Разновидности конструкций

Только для отопления

Абсолютное большинство моделей печей можно разделить на две большие категории: конструкции, предназначенные исключительно для отопления, и конструкции, которые, помимо отопления как такового, позволяют готовить.

Для загородных домов и бань идеальным вариантом будет установка отопительного прибора средней или малой мощности (в зависимости от площади отапливаемого помещения). В больших коттеджах нужно установить достаточно мощные конструкции или сделать систему из нескольких тепловых пунктов.
Классическим вариантом здесь является устройство каминного типа или небольшой металлический духовой шкаф с воздушным контуром. За счет разводки дымохода обеспечивается эффективная передача нагретого воздуха, а в прилегающих помещениях поддерживается высокая температура.
Альтернативой наиболее распространенным моделям может стать печь с водяным контуром. Они работают по принципу отопительного котла: вода в контуре нагревается, которая поступает в радиаторы, размещенные в помещениях. При этом одним из самых существенных отличий от котлов является внешний вид устройств: актуальные модели выполнены в разных стилевых решениях и могут стать настоящим украшением дачи и дома.

Примечание! Технология монтажа и подключения печей показана на видео в соответствующих разделах нашего сайта.

Также для приготовления пищи

В отдельных случаях проекты загородных домов с печным отоплением предусматривают установку конструкции, объединяющей варочную поверхность и печь для обогрева. Выбирая такие комбинированные модели, нужно обращать внимание на такие нюансы:

Выбор во многом определяется тем функционалом, который вы считаете приоритетным. Если хотите, чтобы печь эффективно обогревала дом – выбирайте модель с небольшой варочной панелью.
Для профессионального приготовления можно подобрать дополнительные функциональные элементы.К ним относятся сушилка или духовка, гриль и т. Д.
Что касается самой плиты, то она тоже может быть разной. Есть печи, в которых нагревательная часть рассчитана на дрова, а варочная поверхность – электрическая или индукционная.

Примечание! В отдельную группу входят модели, в которых есть специальная ниша для выпечки хлеба. Конечно, цена у них довольно высока, но вы можете баловать своих близких свежей выпечкой все время пребывания на даче!

Выбор материала

Кирпич

Традиционным материалом для изготовления отопительных печей является кирпич.И если несколько лет назад все архитекторы отдавали предпочтение более мобильным стальным или чугунным изделиям, то сегодня кирпичная отопительная печь снова становится популярной.

Основными преимуществами кирпича являются:

Высокая теплоемкость пористого материала обеспечивает стабильную теплопередачу в течение длительного времени. Конечно, сначала нужно топить плиту, но тогда не нужно будет каждые два-три часа закидывать свежую партию дров.
Качественный кирпич, используемый для кладки печей, не должен содержать посторонних примесей.При соблюдении этого правила токсины не попадают в воздух, а сама конструкция обеспечивает равномерный прогрев.

Главное отличие кирпичной печи в том, что ее нельзя купить целиком. В любом случае вам придется построить конструкцию в загородном доме, которая называется с нуля.

В то же время кладка печи – сложная задача, с которой может справиться только опытный мастер. И даже если у вас под рукой есть подробная инструкция, мы не советуем начинать укладку своими руками с самого загородного дома.В качестве тренировки можно попробовать сложить во дворе небольшую печь-мангал – и «руку набьешь», да и ошибки будут не так критичны.

Совет! Печь для кирпичной печи можно приобрести заранее. Это снизит стоимость строительства и ускорит работу. Да и металлическая дверца топки закрывается плотнее кирпичной.

Чугун

Наряду с кирпичом широкое распространение получили чугунные печи для отопления дачи. Эти модели изготовлены из высокопрочного чугуна, а потому надежно защищены от механических повреждений и растрескивания при понижении температуры.

Конструктивные особенности чугунных печей следующие:

Как правило, топка этих конструкций имеет значительную высоту, что позволяет эффективно прожигать твердое топливо на большом пламени.
Теплообмен осуществляется конвекцией, для чего в конструкцию чугунных печей вводятся дополнительные элементы.
Небольшие размеры некоторых чугунных печей позволяют устанавливать их в удаленных помещениях дома без фундамента.Благодаря этому можно значительно сэкономить топливо, прогревая только те помещения, где находятся люди.
Высокая теплопроводность чугуна обеспечивает достаточно быстрый нагрев воздуха в помещении. Жар начинает ощущаться уже через 10-15 минут после растопки.

Также необходимо учитывать расчетный коэффициент. Современные модели чугунных печей выпускаются в различных декоративных корпусах, поэтому вы можете выбрать отопительный прибор как для интерьера в стиле «кантри», так и для современного помещения.

Сталь

Еще один вариант, о котором стоит упомянуть, – это сталеплавильные печи. Их история намного меньше, чем у кирпича и чугуна, потому что они происходят из подручных конструкций военных лет.

При этом, несмотря на простоту, стальные модели обладают вполне ощутимыми преимуществами:

Духовка из стали – легкая и компактная

Сталь обладает отличной теплопроводностью, ведь помещение можно очень быстро отапливать. По скорости воздушного отопления не сравнить даже с чугунной печью, не говоря уже о кирпичной.
Небольшой вес (средний вес модели – до 200 кг) позволяет устанавливать отопительные приборы в любом помещении без фундамента.
Компактность не означает снижение мощности: даже небольшие модели имеют мощность порядка 5-7 кВт, чего вполне достаточно для поддержания температуры в загородном доме.
В линейке есть как модели исключительно для отопления, так и конструкции с варочной панелью.

Надо признать, что выбор отопительной печи отдать ей – это непростой процесс.Но если вы сможете учесть все факторы и выбрать наиболее подходящую модель, то в самые лютые морозы в вашем загородном доме будет тепло и уютно.

видов печей, конструктивные особенности и работа

Печное отопление постоянно развивается и совершенствуется. Усовершенствование отопительных печей происходит в основном по трем направлениям из-за требований максимальной эффективности, адаптации к новым видам топлива и исключения трудозатрат при строительстве. Требование наибольшего КПД привело к внедрению колосниковой решетки и нагнетателя в отопительные печи, изменениям в системе дымоудаления, созданию печей с преобладанием нижнего нагрева и малогабаритных печей.

Открытие новых видов топлива с большей теплотой сгорания и более дешевых, чем дрова, потребовало адаптации печей к этим видам топлива. Появились печи для угля, торфа, природного газа и др. Однако при всех преимуществах современных печей их закладка долгое время оставалась трудоемким, трудоемким, легким и дорогостоящим процессом. С развитием строительной индустрии были созданы каркасные печи полупромышленного типа, строительство которых занимает 2-3 часа, и крупноблочные печи из керамических и бетонных блоков.Появились и сборные дымоходы, состоящие из бетонных блоков. Индустриализация печного производства позволила организовать серийное производство печных конструкций на предприятиях, а работу печи на строительной площадке сократить до монтажа, который занимает мало времени и не требует подготовки растворов в больших объемах. Полностью отпала необходимость в отделочных работах, так как лицевой стороне печных блоков придается соответствующий вид растению.

Классификация отопительных печей

Отопительные печи классифицируются по ряду признаков, основными из которых являются: характер движения газов, форма топки в плане, способ отвода дыма, толщина наружных стенок, основные материал, из которого построена печь.По характеру движения газов отопительные печи делятся на топки с дымоходами и колпаковые или бесканальные.

Дымовые печи устроены таким образом, что дымовые газы за счет тяги, создаваемой дымоходом, проходят через систему вертикальных и горизонтальных каналов, отдавая им часть тепла. Отопительные печи дымом часто называют голландскими. Это название им перешло от старой голландской печи с глухой под и шестью последовательно соединенными вертикальными дымовыми каналами.«Голландки» в какой-то мере себя оправдывают, если общая длина каналов может обеспечить поглощение точно рассчитанного количества тепла. Только специалист может точно рассчитать длину каналов, а стопоры-самоучки могут иметь случайные совпадения только тогда, когда длина каналов соответствует расчетной.

Конструкция колпаковых или бесканальных печей основана на принципе свободного движения газов. Этот принцип легко понять, проделав простой опыт: в перевернутый стакан впустите клубок дыма от сигарет так, чтобы дым скользил по внутренней стене.Дым, поднимаясь ко дну, попадет на противоположную сторону. Это явление связано с изменением веса дыма. Сначала дым был горячим, а значит, легче воздуха в стакане, – он целился вверх. Отведя часть тепла на стенки стакана, дым стал тяжелее и опустился под действием собственной силы тяжести. Аналогичная картина наблюдается в колпаковых печах: раскаленные газы от цветущего растения устремляются в камеру (колпак), отдают тепло ее стенкам и, немного остынув, спускаются вниз, где проходит переход в другую камеру или дымоход. находится на их пути.

По форме топка бывает прямоугольной, квадратной, круглой и треугольной. По способу удаления Дума различает печи с дымоходом, проложенным в стене, и печи с коренными и навесными трубами. Печи с толщиной стенки 12 см и более называются толстостенными, с толщиной стенки 7 см и менее – тонкостенными. Основной материал печи делится на кирпич, бетонные блоки, керамические блоки и металл.

Конструкции отопительных печей

Печи толстостенные прямоугольные

Наиболее распространены толстостенные печи.Среди части печей бытует мнение, что увеличение размеров топки приводит к увеличению выделяемого ею тепла. Казалось бы, массивные толстостенные печи действительно должны иметь большую вместимость. Это верно только для аккумуляции тепла. Что касается теплопередачи, то она не всегда оправдывает затраты на топливо для обогрева массива аналогичной печи. Особенно непрактичны печи со скрытыми за системой дымоудаления топками, то есть такие топки, стенки топки которых не являются внешними стенками топки.С помощью этого устройства внутренние части нагреваются намного сильнее, чем внешние стены; после закрытия обзора теплопередача фактически прекращается, так как воздух в дымовых контурах, расположенных вокруг топки, при остановленной циркуляции становится теплоизоляционным материалом. Тепло, аккумулируемое центральной частью печи, уходит в атмосферу в течение начального периода работы последующей печи.

Печи малогабаритные, со стенками в половину с четверть кирпича, отапливаются сравнительно небольшим количеством топлива и все накопленное тепло отводится в помещение.КПД таких печей выше, чем у массивных. Продолжительность топки малогабаритной печи 30-40 минут, а массивной 1,5-2 часа. Естественно, чем дольше топится топка, тем больше тепла уходит в трубу с отходящими газами. Следующие печи прямоугольной и Т-образной формы имеют хорошие рабочие характеристики. Обе печи имеют простую конструкцию, и для их укладки требуется сравнительно небольшое количество материалов. Отопительная печь прямоугольная (рис.1) 1 – немного измененная конструкция печи О-2 Гидроавиапрома: вертикальные каналы разделены на два яруса.

1 Плоскости разреза по А-А и Б-Б показаны на рис. 2

Рис. 1. Прямоугольная нагревательная печь

Рис.2, а. Нагревательная печь прямоугольная. Ряды 17-32; б. Ряды 33-35.

Размер печи в пересчете на 51х89 см. Высота 238 см. В топке можно сжигать любое твердое топливо. Разжигатель расположен в нижней части топки, и его стенки одновременно являются стенками топки, что обеспечивает в основном меньший нагрев.Дымовые газы из топки попадают в вертикальный канал, отражаясь от потолка, спускаются на дровяной блок и затем поднимаются на второй ярус витков, пройдя его, уходят в дымоход.

Для каменной печи требуется:

Материал	Кол-во, шт.
Кирпич	355
Включая огнеупор	110
Решетка 25×25 см	1
Дверца топочная 25×20,5 см	1
Дверь надувная 13×14 см	1
Чистая дверца 13×14 см	2
Задвижки 13×13 см	2
Глина обыкновенная	0.2 м 3
Песок	0,2 м 3
Шамотная глина	11 кг
Кровля для гидроизоляции 100х100 см	1 л.
Лист стальной префельт 50×70 см	1 шт.

Кладка печи рядами (см. Рис. 2) осуществляется следующим образом.

1-й ряд 1. Перед кирпичами выкладываем стыковку, с угловым расколом до размеров 3Д кирпича, а верхние края двух средних обрезаем, образуя уклон внутри кирпичной кладки к низу зольника.Этот наклон показан в разделе A-A. В задней части ряда пространство между внешней стенкой топки и задней стенкой зольника засыпается сухим песком. Засыпка производится до 3-го ряда включительно.

1 Здесь и далее 1-й ряд – это 1-й ряд от уровня чистого пола, а не от поверхности фундамента.

2-й ряд. В центре передней стены поставили обдувную дверь. Угловые кирпичи справа и слева от не «тройки» 2, остальная кладка из полноразмерных кирпичей.

2 «Тройка-четверка» – на профессиональном языке печников и каменщиков – кирпич нарезанный до 3/4 размера в полный рост. Соответственно: «половина» – это 1/2 полной длины, а «четверка» – это 1/4 полноразмерного кирпича.

3-й ряд. После укладки всех кирпичей этого ряда над лицевой стороной зольника укладывается стальная полоса длиной 35 см, шириной 4 см, которая является опорой для кирпичной перекрывающей части зольника следующего ряда.
4-й ряд. Перекрыть переднюю часть зольника.В задней части ряда засыпка засыпается кирпичом.
5 ряд. На отверстие над зольником ставят решетку. Кирпичи спереди и сзади обтесаны, образуя откосы для катания углей по колосниковой решетке.
6 ряд. В центре лицевой стены ставят топочную дверцу. Кирпичи задней стены наклонены внутрь и образуют одну наклонную плоскость с кирпичами предыдущего ряда.
7, 8, 9, 10, 11 и 12 ряд. Укладка топки.
13 ряд. Прокладка розеток внахлест топки.Лицевая часть и часть боковых стеков выкладываются с «трех четвертей».
14-й и 15-й ряд. Перекрытие топки. В задней части оставлено отверстие, соединяющее топку с вертикальным каналом – Хило.
16 ряд. Поставить дверь чистой. За ней блок «половинка», уложенный по краю. Полка за дверцей покрыта слоем глиноземистого цемента, чтобы полностью изолировать топку от расположенных выше дымовых каналов.
17-й, 18-й, 19-й и 20-й ряд.Прокладка вертикальных дымовых каналов.
21-й и 22-й ряд. Подъемный дымовой канал, идущий от топки, соединить с нисходящим каналом. Здесь газы из топки перетекают через вырез, разделяющий каналы; в средний опускающийся канал, по которому попадают в 18 ряд, а через накатку попадают в передний подъемный канал.
23-й и 24-й ряд. Перекрыть средний и задний каналы.
25-й и 26-й ряд. В основании дымохода ставят чистую дверцу, в результате чего идет свиток от среднего канала второго яруса к дымоходу.
27, 28, 29 и 30 ряд. Прокладка дымовых каналов второго яруса, задний из которых является началом дымохода. На 28-м ряду ставят первую смотровую заслонку. На 30-м ряду завершите второй цикл оборотов. Здесь дымовые газы из переднего подъемного канала попадают в средний опускной канал и, спустившись по нему до подрезки, на 26-м ряду попадают в дымоход.
31-й ряд. Выложите вопросы по отключению печи.
32, 33 и 34 ряд.Перекрытая печка. Кирпичи кладут так, чтобы перекрыть все вертикальные стыки первого ряда. На 32 ряду ставят вторую защелку. Установка двух смотровых клапанов снижает теплопотери печи. При отсутствии клапанов на 32 ряд ставится круглый вид.
35-й ряд и след. Кладка дымохода каналом 13х13.

Нагревательная печь прямоугольная, с повышенной теплоотдачей. Для отопления больших помещений (сельские школы, клубы, больницы и т. Д.) Рекомендуется устанавливать прямоугольные отопительные печи повышенной теплоотдачи.Печь, как описано выше, по устройству простая. Представление о его конструктивных особенностях дает рис. 3, на котором изображен фасад и вертикальный разрез печи.

Рис. 3. Прямоугольная нагревательная печь повышенной теплоотдачи

Устройство топки такое же, как у печи 0-2 Гипроавиапром. Он может сжигать любое твердое топливо. Дымовые газы из топки поднимаются по вертикальному каналу, но не достигают стопорной топки, а, отражаясь от промежуточного перекрытия, спускаются на дно топки, где попадают в задний подъемный канал через рулон, через который они поднимаются к плите.После серии последовательных поворотов газы уходят в дымоход. Печь имеет нижний нагрев. За счет большой площади обогреваемых наружных стен тепловая мощность печи с двумя топками в сутки составляет 6400 Вт.

Дымовые клапаны ставятся на 32-й и 36-й ряды. На чертеже второй клапан не показан. Место впадения канала дымохода выше горизонтального среза (13х13 см). Для кладки печи требуется:

Материал	Кол-во, шт.
Кирпич обыкновенный	573
	1
Дверной вентилятор 14×25 см	1
Дверь топочная 26×27 см	1
Расстояние до двери 13×14 см	3
Задвижки 25×13 см	2
Глина обыкновенная	0.45 м 3
Песок	0,45 м 3
Профнастил 70×50 см	1
Кровля для гидроизоляции	3 м 2

Печь отопительная Т-образная (рис. 4). Печь удобна для размещения в перегородках и предназначена для обогрева больших помещений. Зажигалка предназначена для сжигания любого твердого топлива. Он расположен так, что его стенки являются стенками топки. Из топки дымовые газы через хило попадают в заднюю камеру.Отведя часть тепла к стенкам и отражаясь от перекрытия камеры, газы спускаются вниз и попадают в подъемные каналы, соединяющие заднюю камеру с верхней. Еще более охлаждаясь от контакта со стенками топки, дымовые газы спускаются в каналы, соединяющие верхнюю камеру с дымоходом.

Для каменной печи требуется:

Деталь	сумма
Кирпич красный	490 шт.
Решетка 25×25 см	1 шт.
Дверь топочная 28х27 см	1 шт.
Дверной вентилятор 14×27 см	1 шт.
Продувка двери 14×13 см	3 шт.
Задвижка поворотная 25×13 см	1 шт.
Обжиговая проволока 2 мм	3 мес.
Глина обыкновенная	0,4 м 3
Песок	0.4 м 3
Профнастил 70×50 см	1 шт.
Кровля для гидроизоляции	3 м 2

Рис. 4. Нагревательная печь имеет Т-образную форму. Общая форма

Кладку печи проводят в следующем порядке (см. Рис. 5).

Рис. 5. Отопительная печь Т-образная

1 ряд.В передней части днища образуется зольник. Кирпич, лежащий в дверях продувающий, скошенный.
2-й ряд. Поставить выдувную дверь. Сзади образуется канал, который с одной стороны закрывается глухой стенкой, с другой – чистой дверью.
3-й ряд. Кирпичи в передней выступающей части выкладываются таким образом, чтобы при кладке следующего ряда соблюдалась перевязка вертикальных швов.
4-й ряд. Толщина стен зольной камеры в этом ряду составляет 18 см. Увеличение толщины стенок необходимо, чтобы после укладки колосниковой решетки не было зазоров между ее краями и стенками топки.В задней части начинается разрез, разделяющий подъемные вертикальные каналы.
5 ряд. Уложите решетку.
6, 7, 8 и 9 ряд. Спереди кладут топку в плане размером 26х51 см. На 8-м и 9-м рядах к нему присоединяется топка с топкой.
10 ряд. Перекрыть топочную дверцу.
11-й, 12-й и 13-й ряд. Устройство перекрытия топки на выпусках. В задней части продолжается кладка термокамеры и подъемных каналов.
14 ряд. Со стороны фасада поставить дверь чистой. Впереди образуется верхняя камера. Опорная колонна размером 1 / 2х1 / 2 кирпича делит ее на собственно камеру, соединяющую каналы и основание дымохода.
15, 16, 17 ряд. Кладка этих рядов отличается от предыдущей только расположением кирпичей для заделки вертикальных швов.
18, 19, 20, 21 ряд. Через опорную колонну проложить основание рассечения между верхней камерой и дымоходом.В остальном кладка аналогична предыдущим рядам.
22 и 23 ряд. Перекрыть нижнюю камеру пламени.
24, 25 ряд. Вертикальные подъемные каналы через горизонтальный канал соединены с верхней камерой. Поставить дверцу для чистки очистки горизонтального канала.
26, 27, 28, 29 ряд. Устройство перекрывается. На 28-м ряду ставим смотровую арматуру. Начиная с 30 ряда поставить дымоход с внутренним каналом 25х13 см.

печи МВМС высокотемпературные

Каркасные печи МВМС повышенного утепления отличаются от других печей небольшими размерами, хотя по теплоотдаче не уступают некоторым массивным печами.

Печь МВМС-61 (см. Рис. 6). Размер печи в плане 40Х40 см, высота 146 см. Каркас печи изготовлен из стального уголка 25х25х3 мм. Основа – лист кровельной стали, на которую обмакивается слой войлока, смоченный в глине.

Рис. 6. Печь МВМС-61. Фасадные и вертикальные разрезы. Ряды

В топке печи можно сжигать любое твердое топливо: дрова, уголь, торф. Дымовые газы из топки поднимаются по переднему каналу для перекрытия, затем спускаются по заднему каналу до уровня сопла, соединяющего топку с дымоходом.Стены и перекрытие топки выкладывают из огнеупорного или отборного красного кирпича. Для кладки печи требуется:

Деталь	Номер
Кирпич	55 шт.
Включая огнеупор	21 штука
Решетка 14×12 см	1 шт.
Дверь печи 26×21 см	1 шт.
Дверца для чистки 7×13 см	1 шт.
Ящик для зольника (листовая сталь)	1 шт.
Патрубок с клапаном, 12x12x30 см	1 шт.
Каркас из угловой стали 40x40x146 см. Сварной	1 шт.
Передний лист (листовая сталь толщиной 1 мм) 39×60 см	1 шт.
Асбофанер толщиной 5 мм	2,1 м 2

Печь МВМС-61 крепится к дымоходу в стене или к корневой трубе.Присоединение может быть с любой стороны печи, кроме лицевой. Установка печи выполняется в следующей последовательности: каркас печи с негорючими перекрытиями ставится прямо на пол. При деревянных полах под печь укладывают асбест или войлок, смоченный в глине, и высаживают лист кровельной стали размером больше печи на 10 см во все стороны. Каркас устанавливают строго по отвесу. По углам, приваренным к низу каркаса, уложить основу (войлок, листовая сталь), на основание уложить первый ряд.Во втором ряду оставляют место для раздвижного зольника, который изготовлен из листовой стали. Последующая кладка выполняется по чертежу. Для большей наглядности план каждого ряда дополнен его рельефным изображением.

Печь МВМС-63 отличается от описанной выше несколько большими размерами и внутренним устройством (см. Рис. 7). Размер печи в плане 52х52 см, высота 155 см. Подъем газов из топки осуществляется по каналу в центре топки, опускание – в кольцевом пространстве у стен.

Рис. 7. Печь усиленного нагрева МВМС-63

Для кладки печи требуется:

Печь МВМС-63 крепится к основной трубе или дымоходу в стене. Устанавливается печь так же, как печь МВМС-61.

Печи круглые в стальных ящиках

Существует несколько конструкций нагревательных печей, имеющих круглую форму. Практически все они корпусные, т. Е. Заключены в корпус из листовой стали. Исключение составляет сборно-блочная печь проекта «Промстройпроект» в Ростове-на-Дону.

Печь конструкции В.Е. Грума Гржимайло (рис. 8) создана по принципу свободного движения газов. Зажигалка находится на дне печи. Дымовые газы из топки через хило в середине перекрытия попадают в камеру (заглушку). Отведя часть тепла от печи и стен камеры, газы, охладившись и, следовательно, утяжелившись, под действием собственной силы тяжести спускаются через пространство у стен топки в горизонтальное положение. Подковообразный дымовой канал, соединяющийся с дымоходом.

Рис. 8. Конструкции печи В. Е. Грум Гржимайло

Печь хорошо сохраняет тепло и не охлаждает, даже если смотровой клапан не закрыт. Холодный воздух, поступающий в топку через топку и дверцу воздуходувки, более тяжелый, чем воздух в колпаке, задерживается в нижней части топки, не охлаждая ее. Это свойство печи называется «газовым видом». Отвод тепла из печи начинается вскоре после растопки, печь имеет высокий КПД.Недостатки печи: верх топки прогревается сильнее низа, контрфорсы (щели в стенках камеры) быстро забиваются сажей. Наиболее рентабельными описываются ниже круглая печь в металлическом корпусе и круглая печь со спиральным дымом.

Печь отопительная кирпичная круглая в металлическом корпусе (см. Рис. 9). Диаметр 65 см, высота 229 см. Топливный бак предназначен для сжигания любого твердого топлива. Печь присоединяется к основной трубе или дымоходу в стене.

Рис. 9. Круглая печь в металлическом ящике

Для каменной печи требуется:

Деталь	сумма
Кирпич	260 шт.
Включая огнеупор	65 штук
Противопожарная дверь 25×21 см	1 шт.
Решетка 18×25 см	1 шт.
Выдувная дверь 13×14 см	1 шт.
Чистая дверца 13×14 см	2 шт.
Задвижки 13×13 см	2 шт.
Глина обыкновенная	0,05 м 3
Песок	0,037 м 3
Огнеупорная глина	11 кг
Кровля стальная для корпуса	6,5 м 2
Предпечной лист кровельной стали 50х70 см	1 шт.
Кровля (для гидроизоляции), диаметр 85 см	2 листа

Круглая печь в металлическом корпусе со спиральными витками дыма (см. Рис. 10). Диаметр основания 100 см, диаметр теплопередающей части 70 см, высота 209 см. На изготовление одного корпуса уходит два стандартных листа стали 710х1420 мм.

Рис. 10. Круглая печь со спиральным дымом

Зольная камера расположена в основании топки.Стенки топки одновременно являются стенками топки, поэтому топка в нижней части прогревается сильнее, чем в верхней. Дымовые газы из топки попадают в первый кольцевой канал. Делая круговой путь, тепловой поток непрерывно ударяет по стенкам печи, быстро их нагревая. Затем газы по центральному каналу попадают во второй кольцевой канал и таким же образом – в третий, откуда попадают в дымоход, расположенный на массиве печи.Теплоотдача начинается через 20 минут после растопки. Печь зарекомендовала себя в условиях Крайнего Севера.

Для каменной печи требуется:

Деталь сумма Кирпич 480 штук Включая огнеупор 60 шт. Решетка 18×25 см 2 шт. Дверь печи 28×27 см 1 шт. Выдувная дверь 27×14 см 1 шт. Чистая дверца 14×13 см 3 шт. Обзорный клапан 13×13 см 1 шт. Кровля стальная 710×1420 мм 6 листов Противопожарный лист 50×70 см 1 шт. Глина 0,2 м 3 Песок 0,2 м 3 Огнеупорная глина 12 кг Цемент (для оштукатуривания основания) 5 кг Кровля (для гидроизоляции), диаметр 100 см 2 листа

Особенности каменной печи следующие.Первые четыре ряда не окожуханы. Крайние по периметру кирпичи по периметру пологие. Не следует делать аккуратную поверхность: цилиндрическая форма основания достигается оштукатуриванием глиноземистым раствором: 1 часть глины + 1 час цемента + 6 часов песка. Возведение печи начинается с определения ее центра на фундаменте. Затем, используя гвоздь, шнур и мел, описывают круг радиусом 50 см. Внутри круга кладется 1-й ряд кирпичей.При кладке следующих трех рядов основания ставят дверцу поддувала, выкладывают зольник, а на 4-м ряду ставят решетки. Этот ряд выкладывается на уровне, потому что он поддерживается сердцевиной оболочки.

На основании постановки первой рыги с пристроенной к ней топочной дверцей. Если установка сделана правильно (центры царьи и цоколя совпали), то выступающая из-под царицы часть цоколя образует ровный пояс шириной 5 см. Царьга должна стоять вертикально. Царгу калибруют отвесом не менее чем в четырех позициях после укладки для устойчивости ряда кирпичей внутри царьги.Поскольку кирпичи имеют прямоугольную форму, и кладут их по кругу, в стыках между ними образуются пустоты. Они заполнены мелким кирпичным щебнем, смешанным с глиняным раствором. Пространство между лицевой стороной кирпича, прилегающей к опалубке, и обсадной колонной, имеющее в плане сегментную форму, заливают глиняным раствором. Необходимо помнить, что наличие воздушных карманов между кладкой и кожухом снижает теплопроводность стенок печи. Еще одна опалубка цару ставится, когда дно засыпано кладкой.При установке его обязательно откалиброванный отвес.

Кладка стен центрального канала выполнена из кирпича, высеченного в клин. Ряды 14, 15 и 17 по своему строению не отличаются от рядов 8, 9 и 10, но смещены к ним на 135 ° (3 / по кругу) против часовой стрелки. Сечение дымохода 13х13 см.

Кладка круглой печи спиральными дымоводами – дело довольно сложное. Вести его следует строго придерживаясь рисунка, с особой тщательностью шутя из кирпичей.Однако эти дополнительные трудозатраты с лихвой компенсируются экономическим эффектом, который печь дает в эксплуатации.

Тепловая мелочь старых конструкций

Печи устаревшей конструкции в настоящее время не рекомендуются к строительству. Однако печь должна знать свое устройство, так как есть необходимость в ремонте и переделке таких печей. Более того, зная недостатки устаревших конструкций, легче понять пути и средства улучшения печей. На рис. 11 показано устройство голландской печи, которая в прошлом была наиболее распространенной.Нижнюю часть топки занимает топка. У него глухая под (без решетки) и толстая (1 кирпич) стена. Над топкой – шесть последовательно соединенных вертикальных каналов. Шестой канал через трубу подключается к дымоходу.

Рис. 11. Устройство голландской печи

Воздух в топку попадает через дверцу топки, поэтому дрова сзади плохо горят. Для увеличения тяги требуется высокий дымоход. Дымовые газы через Хило попадают в первый канал и последовательно проходят по всем каналам.Естественно, что там, где проходят первые каналы, топка прогревается сильнее. Неравномерный нагрев приводит к растрескиванию кладки. Для защиты от повреждений печь закрепляли проволокой, покрывали сеткой, вретищем и т. Д. Также печь системы Utermark является устаревшей конструкцией нагревательной печи. Эта печь в плане круглая, заключена в стальной корпус. Дымовая система последовательная, многооборотная. Горелка глухая бункерная (рис. 12). Печь имеет те же недостатки, что и голландская.

Фиг.12. Нагревательная печь Utermark

Есть несколько усовершенствованных печей «Утермарковские», в которых введен обдув и колосниковые решетки, улучшившие процесс сжигания топлива и увеличившие теплоотдачу. В некоторых вариантах исполнения печь «Утермарковка» не присоединяется к стенному дымоходу или магистральной трубе, а имеет навесную трубу. В этом случае количество вертикальных каналов нечетное.

Среди множества конструкций, созданных самими печниками, есть отопительные печи с вертикальными и горизонтальными каналами, с так называемыми тепловыми карманами, противопожарными перегородками и т. Д.Количество вертикальных каналов в некоторых печах сокращается до 7 и даже 9. При последовательном соединении каналов это только умножает недостатки, присущие голландским печам. Такие печи очень большие по размеру, а на их возведение расходуется большое количество материалов. Время обжига массивных печей увеличено и достигает 3-4 часов. За это время в атмосферу уходит большое количество тепла, так как чем дольше топится печь, тем выше температура отходящих газов.Это обстоятельство снижает КПД таких печей.

Ремонт и переделка отопительных печей, спроектированных убийцами-самоучками, – сложная задача даже для опытного печника, так как их внутреннее устройство не соответствует никаким чертежам и описаниям. Конечно, необходимо провести рационализаторскую работу в печном бизнесе. Но любое рационализаторское предложение необходимо вносить в конструкцию печи после тщательной проверки на соответствие техническим требованиям и экономичность.

Конструкция кирпичных печей и их выбор
Простая прямоугольная печь
Голландская духовка
Традиционная русская печь
Печь разновидность «Швед»
Печь с камином

Несмотря на широкое использование современных систем отопления, такие устройства, как дровяные печи, по-прежнему пользуются большим спросом. Их массово устанавливают и в загородных домах, и в загородных домах, и в жилых домах в районах, где нет других видов отопления.При этом они могут иметь разные характеристики и изготавливаться из разных материалов. Самые популярные традиционно используемые печи из кирпича. Они хорошо нагреваются, долго сохраняют тепло и при правильном уходе имеют чрезвычайно долгий срок службы. Одно из главных преимуществ кирпичных печей – они способны обогреть сразу несколько комнат в доме.

Кирпичная печь позволяет постепенно и равномерно прогревать помещение.

Конструкция кирпичных печей и их выбор

Конструкция печи определяется как объемом отапливаемого помещения, так и ее предназначением.Его можно использовать только для обогрева интерьера дома, и в то же время его можно использовать для приготовления пищи, сушки пищевых продуктов и одежды и даже в качестве кровати. Кроме того, дымоходная система может быть бесканальной, канальной или смешанной. В этом случае основная задача любой печи – максимально увеличить тепло внутри помещения до того, как выйдет нагретый воздух и дым.

В конструкции каждого типа присутствуют такие элементы, как фундамент, камера сгорания топлива, колосниковая решетка с решетками, зольник, куда сбрасываются несгоревшие твэлы, дымовая труба.При этом следует помнить, что теплоотдача от любой из боковых стенок всегда выше, чем от переднего и заднего торцов.

Конструктивных разновидностей кирпичных печей довольно много, и каждая из них имеет свои особенности. Их рисунки можно найти в специальной литературе, они очень легко доступны. Однако самые распространенные – это лишь некоторые из основных. Это простая прямоугольная печь «голландка», каминная «шведка» и русская печь.У каждого из них есть свои достоинства и недостатки, поэтому выбор для каждого конкретного дома строго индивидуален. В их состав всегда входят как кирпичные, так и металлические детали, а фундамент может быть бетонным, облицованным натуральным камнем или кирпичом. В перевязку необходимо класть кирпичную кладку, чередуя кирпич обыкновенный и огнеупорный. Рассмотрим подробнее устройство каждой из вышеперечисленных разновидностей.

Вернуться к содержанию

Печь прямоугольная простая

Фундамент под него можно сделать железобетонным толщиной 20-25 см, обязательно прикрыв его слоем рубероида для гидроизоляции.В конструкции такой печи используется как обычный, так и огнеупорный кирпич, простая и шамотная глина, мелко просеянный песок и металлические детали: рамы с дверцами для топки, поддувало и зольник, колосниковая и смотровая арматура. Камера сгорания расположена внизу всей конструкции, поэтому отапливается с самого пола помещения. В качестве топлива используются как дрова, так и уголь или угольные брикеты. Такая конструкция предназначена как для обогрева, так и для одновременного приготовления пищи, поэтому обычно располагается на кухне дома.

При кладке кирпича нижнего ряда стоит помнить, что расстояние между печью и стеной дома должно быть не менее 40 см. Над ним через несколько рядов укладывают решетчатые решетки, а над ними возводят топку. Он накрыт чугунной печью с горелками, на которых будет готовиться еда, а между ней и топкой в задней части есть зазор для выхода вертикального вытяжного канала. Экран для дымовых каналов колоколообразной конструкции нужен для того, чтобы горячий воздух, поднимаясь на пол, а затем отдавая тепло боковым стенкам, остывал и опускался в следующий канал.Из него он выталкивается в другой аналогичный регистр, а затем попадает в дымоход, который перекрывается обзором.

Вернуться к содержанию

Голландская печь

Печи такой конструкции обычно предназначены только для обогрева, поэтому могут располагаться в одной из жилых комнат. Их главное преимущество в том, что они занимают относительно небольшую площадь и в них можно загружать относительно большое количество топлива. Вертикальное исполнение позволяет такой печи отдавать помещению максимум тепловой энергии, что делает ее очень экономичной.Однако он достаточно медленно нагревается и очень долго остывает, сохраняя тепло в доме.

Как и в предыдущем случае, кладка кирпича начинается на фундаменте, покрытом гидроизоляционным материалом. Основное конструктивное отличие «голландки» от прямоугольной духовки – это отсутствие чугунной варочной плиты. Выход из камеры сгорания идет сразу вверх, а система выхлопных газов не сбоку, а прямо над ней. При этом он может быть как многоканальным, так и звонковым.В последнее время для печей этого типа чаще всего применяется двуколка. Утопить «голландку» можно и дровами, и углем.

Вернуться к содержанию

Традиционная русская печь

Отличается самыми большими размерами из всех возможных, но пользуется популярностью благодаря многовековым народным традициям. Печь такой конструкции используется не только для обогрева и приготовления пищи, но и для сна одного-двух человек. Большой вес требует прочного фундамента, поэтому русскую печь можно устанавливать только на первом этаже, а ее фундамент должен иметь опору прямо на землю.Однако его не следует связывать с фундаментом самого дома, так как их зависимость друг от друга может привести к появлению трещин из-за перепада температур.

Печь представляет собой прямоугольную конструкцию, основной частью которой является обширная варочная камера, расположенная над топкой. Его поверхность называется очагом, а над ним – сводчатый потолок для улавливания искр. Дымоход находится перед объектом. Изготовлена такая печь из простого кирпича, с минимальным использованием металлических деталей.Его основные недостатки – невозможность обогрева нижнего уровня помещения, поэтому над полом дома всегда достаточно холодно. Вы можете утопить его деревом, навозом, тростником и другими растительными материалами. Уголь использовать нельзя.

На протяжении веков для отопления использовались отопление дома, приготовление пищи и многие другие цели. На сегодняшний день существует множество аналогичного оборудования, различающегося материалом изготовления, назначением, конструкцией и некоторыми другими характеристиками. Их можно использовать как для обогрева помещения, так и для приготовления пищи.Кроме того, можно встретить определенные виды печей, предназначенные для саун и бань.

Из чего сделаны печи?

В качестве материала для изготовления используется кирпич или металл. Металлические печи собирают путем сварки корпуса из стали или чугуна. В большинстве случаев такие конструкции располагаются в банях, на дачах или в загородных домах небольшой площади. Для производственного использования Одним из лучших является шамотный кирпич – он значительно увеличивает показатель жаростойкости топки.

Укладку создают с помощью специального раствора. Важным требованием является его состав, поскольку использование некачественных или неподходящих смесей может вызвать трещины, разрывы и разрушение всей конструкции. В состав раствора для кладки кирпича входят кварцевый песок и огнеупорная глина. Идеально – если в его состав входит шамотная пудра.

Печи: типы печей по назначению

Тепло, выделяемое этими установками, направляется либо на приготовление пищи, либо на обогрев помещения.По этому принципу, независимо от дымохода и корпуса, бывают разные топки. Типы печей следующие:

Нагревательные.
Кулинария.
Отопление и приготовление пищи.

Нагревательно-варочный агрегат представляет собой универсальную экономичную плиту, совмещающую в себе две функции. Такое оформление чаще всего встречается в традиционно русских вариантах. Помимо варочной панели, в ней есть сушилка, духовка и бокс для горячей воды. Раньше его оборудовали скамейкой, расположенной сбоку от соседнего помещения.

Металлическая печь для сада также может быть отопительной и варочной. Изготовленная из современных материалов, плита с улучшенной конструкцией корпуса имеет ровную чугунную поверхность, на которой можно готовить и разогревать пищу. Варочный агрегат, напротив, представляет собой печь из металла или кирпича с топкой. Чтобы более эффективно распределять и использовать тепло, к нему крепится щит в виде небольшой стены, с помощью которой можно отапливать помещение.

Особенности конструкции

Все топки, типы топок по своей конструкции одинаковы: в их основе топка, в которой сжигается топливо, небольшая часть тепла и газа отводится в выхлопную трубу.Обогревает только корпус и дымоходные каналы, от которых отапливается помещение. Несмотря на схожесть, существуют различные виды печей, обладающие определенными конструктивными особенностями. Объясняется это их доработками с целью последующего более эффективного использования.

Печи: типы газоходов

В зависимости от расположения внутренних каналов и характера движения по ним отходящих газов все агрегаты делятся на:

Бесканальные колпаковые.
Однооборотный.
Вертикальный и горизонтальный многооборотный.

Каналы, по которым движется газ, могут быть встроены вертикально, горизонтально или полностью отсутствовать, как видно из названий. В зависимости от назначения агрегата (печь для дачи, например) выбирается тип канала. В большинстве случаев используется горизонтальный отвод газов, позволяющий увеличить отдачу тепла. Однако такая конструкция мало чем отличается от других вариантов.

Отличия топок

В зависимости от используемого топлива меняется конструкция топки.Например, дровяная печь для дома имеет особый набор топки и ее объем, в отличие от аналогичного оборудования для опилок. В первом случае размер воздуходувки несколько больше, во втором – увеличивается стоимость самой печи.

Другой вид печей – каминные. Их отличительной особенностью является особое устройство двери, в которой есть специальная вставка из огнеупорного стекла для наблюдения за пламенем.

Типы дымоходов

Дымовые трубы различаются по материалу и способу установки.В зависимости от расположения они делятся на:

Коренные – располагаются сбоку от корпуса и опираются на фундамент.
Стенка – устанавливается внутри стен здания, рядом с которым собирается печь.
Навесной – на верхней части корпуса.

Дымоходы могут быть как кирпичными, так и металлическими. Первые считаются наиболее разрушаемыми и деформируемыми, так как материал их изготовления разрушается под воздействием кислот, образующихся при горении.Металлический дымоход отличается долгим сроком службы только в том случае, если его используют для создания кислотостойкой стали. Часто эти трубы используются по назначению втулки, создавая комбинированную конструкцию.

Банные блоки

В зависимости от конструкции и назначения определить тип топки довольно сложно. Виды печей отличаются определенными характеристиками, но отдельно стоит упомянуть каменки для сауны. Используйте их в саунах или банях. Такие устройства различаются степенью нагрева камней и объемом производимого пара.В конструкцию такой печи входит специальный контейнер, в который помещаются камни и который устанавливается над топкой или рядом с корпусом.

В качестве материала для строительства печей используют сталь, кирпич, чугун. на дровах или бане не требует длительного монтажа. Вы можете купить его в магазине и установить самостоятельно, следуя инструкции производителя. В отличие от металлических печей, каменные или кирпичные требуют работы специалиста, но при этом выгодно отличаются от первых.

Печи «Бренеран» («Булерьян»)

Канадская фирма Bullerjan занимается выпуском отопительных агрегатов. Впервые их продукция появилась на российском рынке около пятнадцати лет назад, и с тех пор спрос на печи «Булерьян» увеличился. Цена у них очень приемлемая, что является еще одним их преимуществом. В зависимости от мощности топки ее стоимость может варьироваться от 9 до 50 тысяч рублей. Так, печь «Бренеран» (под таким названием этот продукт выпускается с 2005 г.) на 10 кВт имеет цену 25 тыс. Руб.

Описание печей «Бренеран»

Эти агрегаты применяются в основном для обогрева цехов и жилых помещений и являются конвекционными конструкциями длительного горения. Правильно подобранная печь Breneran способна полностью обогреть весь дом благодаря своей конструкции, которая позволяет проводить разводку во всех комнатах. Есть модели, предназначенные для нагрева воды, а также нагрева и приготовления пищи, предназначенные для приготовления пищи. Канадский бывает двух видов – на 100 и 150 кубометров.

Особенности конструкции

Несмотря на то, что топка использует дрова в качестве топлива, ее называют газогенератором. Причина тому – особая конструкция топки из двух отдельных камер: камеры сгорания, в которой горит дрова, и вторичного дожигания образующихся газов. Этим объясняются высокая теплоотдача и КПД печи. При сгорании древесины в эту камеру попадают газы, которые также подводятся инжектором, предназначенным для кислорода, и снова сгорают.Это сводит к минимуму потери тепла.

На выходе дымовых газов и дверце топки расположены регуляторы, позволяющие переводить оборудование в режим длительного горения. На самом деле древесина в таком оборудовании тлеет, и этого процесса достаточно, чтобы аккуратно нагреть воздух и воду в системе отопления.

Печи «Булерьян»: стоимость, плюсы и минусы

Преимущества:

Нагретый воздух можно распределять по помещению вне зависимости от их расположения на этажах.
Равномерное отопление помещений.
Печи с высоким КПД – около 70%.
Минимальный расход топлива и эффективность, простота обслуживания и монтажа.
Длительная работа печи на том же количестве топлива – около 10-12 часов.

Недостатки:

Аналоги данного типа топок работают только на твердом древесном топливе.
Вне зависимости от типа трубы – кирпичной или металлической – ее необходимо утеплить.
Большая часть генераторного газа уходит в дымоход, а не сгорает.
Некоторые части корпуса печи нагреваются до 120 ° C, что приводит к горению пыли.
Необходимость большого количества места для проживания. От корпуса печи до стены или любых других предметов должно быть не менее одного метра, из-за чего ее устанавливают преимущественно посередине комнаты. Чтобы уменьшить это расстояние, на стены кладут металлические листы.
Из-за того, что топливо сгорает не полностью, печи очень сильно дымят вне зависимости от погоды на улице.Производители советуют убирать дымоход не менее чем на три метра над крышей.
Экономная работа печи и длительный срок ее эксплуатации достигаются только при правильной настройке всех заслонок, что очень сложно сделать.

Основная проблема канадских печей – образование большого количества конденсата в трубе. Он состоит из воды, смолы и сажи, появляется в результате того, что уходящие газы имеют низкую температуру, а топливо сгорает не полностью.Самый заметный конденсат находится на стыках дымохода, а при нагревании топки образует неприятный запах, который надолго остается в помещении.

Стоимость канадских печей зависит от объема помещения, которое они могут обогреть. В зависимости от этого критерия на печь «Булерьян» цена может варьироваться от 9 до 34 тысяч рублей.

Перед установкой данного типа отопительного агрегата необходимо тщательно выбрать место его размещения. Самый безопасный и лучший вариант – установить такую духовку в отдельном подвальном помещении с хорошей вентиляцией.

Рекомендации производителей можно и даже нужно игнорировать при закладке топлива для улучшения тления и повышения его эффективности. Укладывают следующим образом: в первый слой с небольшими зазорами кладут тонкие поленья и щепу, сверху кладут крупную древесину, оставляя небольшое количество свободного места. Впадины заполнены корой, газетами, веточками. Затем открывается клапан продувки и клапан в дымоходе, затем производится розжиг.

Теплозащитный экран, крепящийся на стены, можно как купить готовым, так и сделать самому.Между листом металла и поверхностью должен оставаться зазор около 50 мм. Нагретый воздух между стеной и экраном будет двигаться вверх, нагревая комнату.

Существуют с глухой и остекленной дверью. Второй вид намного дороже, красотой пламени вряд ли удастся полюбоваться – слишком сильное излучение от агрегата, а дверь быстро дымится, что ухудшает вид в целом.

Производители печей «Булерьян» заявляют, что их продукция не идеальна, как хотелось бы.Это необходимо учитывать при выборе отопительного агрегата, учитывая все плюсы и минусы и точно рассчитывая его расположение, мощность и КПД, а также затраты на обслуживание.

вариантов выбора, сравнение

Несмотря на то, что современные технологии неуклонно развиваются, для многих владельцев частных домов в черте города и дачных построек печь остается лучшим вариантом отопления.

Какую печь выбрать

Если вы решили выбрать дровяную печь, вы можете предпочесть одну из трех разновидностей.Первый изготовлен из чугуна, второй – из кирпича, а третий – из металла. У каждого из этих видов есть определенные преимущества и недостатки.

Подбор печи по материалу

Если вы решили выбрать печь для дачи для обогрева, можно предпочесть деревянно-чугунную конструкцию. Используется как аварийный или дополнительный источник тепла. Такие устройства хороши тем, что имеют компактные размеры и позволяют устанавливать их в любой части комнаты или дома.Для отвода продуктов сгорания используется шланг или гофрированный дымоход. Помещение очень быстро прогревается, а воздуховод способен долго сохранять тепло.

По мнению пользователей, это позволяет сэкономить. Печь для дачи для отопления может быть выполнена из металла, в ее основе – жаропрочная сталь, которая обеспечивает быстрый обогрев помещения. Вы должны быть готовы к тому, что металл не сможет долго сохранять тепло, поэтому тепло уйдет очень скоро после сжигания дров.

Если вы хотите обеспечить длительное тепло, то лучше всего использовать конструкции из нержавеющей стали, однако стыки действуют как слабые места – они очень часто трескаются при достаточно быстром нагреве.

Духовка для отопления для отопления нередко выкладывается из кирпича. Эта версия устройства самая надежная, но и самая дорогая по сравнению с вышеперечисленными. Дымоход имеет змеевидную форму и обогревает помещение, надолго сохраняя тепло. По сравнению с металлическими приборами кирпич медленнее нагревает помещение, но этот недостаток компенсируется возможностью длительного сохранения тепла.Как одно из важных преимуществ таких устройств – возможность готовить и использовать их как камин.

Сравнение разных типов кирпичных печей

Если вы решили выбрать кирпичную печь для дачи для отопления, знайте, что устройство может относиться к одной из трех категорий.

Первыми различают отопительные и варочные агрегаты, в которых есть плита. Подобные конструкции используются для обогрева нескольких комнат, но дополнительной функцией является возможность приготовления пищи.Нередко хозяева загородных домов выбирают русские печи. В отличие от вышеперечисленных они более массивные, но имеют печку. Также их можно использовать для приготовления пищи и обогрева дома. Если вы являетесь поклонником зелени, фруктов, а также грибов, то вы можете выбрать модель, которая используется для их сушки. Однако конструкция будет еще более массивной. Уникальной особенностью таких агрегатов является возможность проведения водных процедур. Печь для отопления дома может быть выполнена в виде камина.В этом случае при изготовлении используется не только кирпич, но и металл. Такой дизайн также доставит эстетическое удовольствие, что выгодно отличает его от описанных выше решений.

Варианты выбора дровяного отопления

Самыми популярными являются пиролизные или газогенераторные печи, среди которых можно выделить печь Бутакова и пекарскую печь. Эти конструкции способны длительное время обеспечивать тепло, что обеспечивается большим запасом дров в топке. Пользователь сможет поставить в топку увеличенный запас топлива, установив режим, при котором горит определенное количество дров, а остальные ждут своей очереди.

Эта технология печи обеспечивается за счет перекрытия откидной заслонки и тягового патрубка. Это учитывает тление древесины. Печь булерьян и печь Бутакова выступают конструкциями, предназначенными для воздушного отопления. Помещение быстро прогревается, что позволяет посещать загородные дома даже в зимнее время года.

Если сравнить классические теплоаккумуляторы с дровяными печами, можно отметить, что газогенераторные установки не только более экономичны, но и наиболее компактны.КПД варьируется от 75 до 85%. Однако у них есть свои недостатки, которые выражаются в довольно жестких требованиях к качеству топлива и дымохода.

Описание печи Stropuva

Описывая печь для отопления частного дома, можно рассмотреть еще один вид газогенераторных установок. Эта конструкция латвийского производителя – индийская свеча.

Устройство работает по определенному принципу. Дрова или другое топливо кладут в высокий металлический столб во всю высоту.Обжиг ведется сверху, после закрытия духовки. В качестве топлива можно использовать прессованные опилки, торфяные брикеты, а также уголь. Воздух подается сверху с помощью телескопической трубки. По мере горения дров опускается зона горения, за которой следует патрубок подачи воздуха. Клапан используется для контроля горения.

В качестве отличительной черты банной печи оказалось то, что она может работать автономно до двух суток, при этом хозяину не нужно будет сообщать дрова. Если вы используете уголь, то продолжительность работ может составлять 5 дней.Такие дровяные печи для отопления обладают не только высоким КПД, но и безопасностью, экономичностью, а также возможностью работать совместно с водяным отоплением. Ко всем вышеперечисленным плюсам можно дополнительно добавить компактность. Однако есть и недостатки, заключающиеся в сложности заправки и самой процедуры загрузки.

Характеристики печи с автоматической загрузкой

Подобные конструкции используют интенсивный режим обжига, так как имеют компактные размеры. В устройстве механизм подачи топлива довольно сложный.Датчик температуры дает команду на подачу топлива. Как только диск прогорает, температура начинает падать, после чего в топку опускают очередную порцию дров. Последние заготавливают в виде дисков, толщина которых может достигать 15 сантиметров. Есть автоматическая регулировка интенсивности горения через задвижку.

Печи с водяным контуром

Отопительные печи с водяным контуром оснащены теплообменниками, встроенными в дымовую трубу.Теплообменник может располагаться в зоне топки. Газы с достаточно высокой температурой пересекают воздушные каналы резервуара, отдавая тепло теплоносителю. Такие конструкции для повышения уровня КПД могут иметь несколько резервуаров.

Если печь устанавливается вместе с водяным контуром, важно принять соответствующие меры для поддержания требуемой температуры, а также для максимальной безопасности.

Рассматривая такие печи для обогрева частного дома, потребители иногда отказываются от их покупки, так как монтажные работы подразумевают необходимость наличия теплоизоляционной прокладки, подходящей для фундамента печи.

Сравнение популярных моделей печей отечественного рынка

Достаточно в последнее время потребители отдают предпочтение плитам «Теплодар». Производитель представил в продажу 7 модификаций. Если вам нужен быстрый обогрев помещения, можно воспользоваться вариантом «Сибирь», цена которого достигает 20 000 рублей. Если вы предпочитаете интересный дизайн, лучше всего отдать предпочтение аппарату «Сибирь Панорама». Такой вариант обойдется немного дешевле – в пределах 15000 рублей.

Если вы хотите купить печь для отопления дома, вы можете купить «Термофор».Такие изделия изготавливаются из качественных материалов, в основе конструкции лежит жаропрочная сталь. Система работает по уникальному принципу, предусматривающему двойное горение. По такой методике конструкция быстро нагревается. Конвекция течет быстро и равномерно, способна распределять тепло по комнате. Если вы хотите облегчить обслуживание устройства, то вам следует выбрать модель, в которой есть система очистки от сажи.

Такая печь, цена которой составит 12000 рублей, тоже может быть представлена многофункциональной моделью.Однако за последний вариант придется заплатить намного дороже. Это будет стоить 45000 рублей.

Особенности печи «Ермак»

Такие печи имеют интересную конструкцию, которая обеспечивает эффективную циркуляцию воздуха и качественный теплообмен в короткие сроки. Такие устройства имеют особую дымоходную систему, а за товар нужно заплатить сумму, которая варьируется в зависимости от модели в пределах от 11 до 38 тысяч рублей.

Характеристики финских печей

На современном рынке в большом ассортименте представлено огромное количество печей финского производителя.Несмотря на то, что продукция имеет высокую стоимость, потребитель получает долговечность и надежность. Финский производитель использует в производстве исключительно дорогие и качественные материалы. Последние содержат примеси хрома, которые значительно увеличивают срок службы.

Печи отопительные из кирпича чаще всего строят самостоятельно, но если вы хотите купить металлическую конструкцию, то можете выбрать модель «Harvia», которая сегодня является символом долговечности. Для изготовления конструкции использована высококачественная нержавеющая сталь.В котел встроена переносная топка. Устройство быстро нагревает помещение и экологически чистое. Оплатить модель аналогичной печи придется суммой, которая варьируется от 20 до 40 тысяч рублей.

Заключение

Многие считают, что финский производитель печей является наиболее выгодным решением.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Печь Бренеран – технические характеристики и установка своими руками

Технические характеристики и обзор печи бренеран

Установка отопительного котла бренеран своими руками

Похожие материалы:

Печь Булерьян своими руками

Что такое Булерьян

Как действовать

Калориферная отопительная печь Булерьян ПК216 (Bullerian, Старобельск, 45 кВт)

Что такое печь «Буглер» с водяным контуром и где ее применяют. Отопительные печи «Boulieran»: технические характеристики и преимущества

Устройство печи

Какие преимущества?

Модель «Макси 00»: характеристики и цена

Где используется Maxi 00?

Отзыв о «Кантри 00»

Области применения модели «Кантри 00»

Чем отличается аппарат “Страна 02”?

«Классика 00»

Характеристики аппарата «Макси 01»

«Макси 02». Обзор

Модель «Макси 03»

Обзор печи «Макси 04»

Булерьян с водяным контуром – особенности конструкции, его достоинства и недостатки.Плита-котел Булерьян

Принцип действия и область применения

Достоинства и недостатки

Характеристики и критерии выбора

Цена и отзывы

Духовка своими руками

Какие особенности есть у буллеров?

Чье это изобретение

Структура

Как греется

Совокупная собственность

плюсы

Минусы

Радиаторная система

Самодельные котлы: реальная экономия

Пошаговая инструкция

Вырезание деталей, формирование заготовок

Сборка и сварка

Дверь

Принцип работы

Булерьян с водяной рубашкой

Подключение печи к системе отопления

Котельная установка

Дымоход

Расход топлива

Общие преимущества печи с водяным контуром

недостатки

Устройство и принцип работы

Модели с водяным контуром

Принцип работы печей Булерьян с водяным контуром

Недостатки печей Булерьян с водяным контуром

Популярные модели печей Булерьян

Видео

Конструкция

Достоинства и недостатки

Изготовление своими руками

Испытания

особенности конструкции и принцип действия, правила монтажа и как отапливать печь Буллерьян аква водяное отопление

Какие особенности есть у буллеров?

Чье это изобретение

Структура

Как греется

Совокупная собственность

плюсы

Минусы

Радиаторная система

Самодельные котлы: реальная экономия

Пошаговая инструкция

Вырезание деталей, формирование заготовок

Сборка и сварка

Дверь

Принцип действия и область применения

Достоинства и недостатки

Характеристики и критерии выбора

Цена и отзывы

Духовка своими руками

Устройство и принцип работы
