чертежи, 38 фото пошагового изготовления

Сделал печь длительного горения для отопления дачного домика, подробные фото пошагового изготовления печки.

Этим летом я построил себе небольшой легкий дачный домик-прицеп.

Земля не моя, поэтому критична была возможность передвинуть его при необходимости трактором, хотя бы в пределах участка. Поэтому кирпичная печь не вариант, только железо. Бываю я там наездами по 4-5 дней, в т.ч. зимой, но проживание в сильные морозы не планируется. Поэтому теплоизоляция каменной ватой всего 100 мм, но по всему кругу, стены — пол — мансардный потолок. Площадь жилой зоны небольшая, 15 кв. м., но высотой в полтора этажа. Поэтому печка изначально планировалась вертикальной архитектуры. С необходимостью делать короткие 20-26 см дрова я заранее смиряюсь.

Теперь, собственно, про печку:

Были вдумчиво выкурены все темы этого форума про сварные отопительные печи, и ряд других материалов про теорию печей длительного горения. Попытался реализовать разом все интересные фишки, о которых узнал.

• 1. Толстый корпус из трубы 430 мм.
• 2. «Райзер».
• 3. Колпак из баллона, с двумя патрубками выхода.
• 4. Выходной короб.
• 5. Труба, соединяющаяся с дымоходом.
• 6. Загрузочная дверца.
• 7. Шамотный «под».
• 8. Основное поддувало.
• 9. Вход и регулятор вторичного воздуха.
• 10. Трубы вторичного воздуха.
• 11. Отверстия.
• 12. Заборчик, ограничивающий дрова от сваливания в щель между подом и корпусом.
• 13. Верхняя заслонка-шибер.
• 14. Нижняя заслонка-шибер.

Выход дымовых газов по короткому и по длинному пути

Изготовление печи

На металлоприемке была найдена и выкуплена удачная (как мне на тот момент казалось) заготовка, отрезок спирально-шовной трубы 430 мм, с уже вваренной заглушкой на одном торце. То есть, грубо говоря, «стаканчик», весом 65 кг:

Из старого газового баллона делается дверца, а из кольца-основания — ответная часть с желобом, в который будет вклеен уплотнительный шнур из базальтового волокна.

На дверце будет стеклянное окошко, из крышки от маленькой сковородки. И регулятор воздуха малых расходов, для экономичного режима горения.

Запор дверцы скопировал с Булерьяна, с той разницей, что у меня и петли дверцы, и запор можно регулировать на наилучшее примыкание.

Но изнутри перед стеклом, я на всякий случай ставлю съемную сеточку, для защиты стекла от стреляющих угольков.

Впрочем, как показала эксплуатация, в режиме длительного горения стекло наглухо зарастает копотью буквально с одной протопки. Но пока оно чистое, смотреть на огонь кайф.

Тепловой колпак из баллона, с возможностью переключения потока. По короткому пути для розжига, и по длинному для лучшего съема тепла.

Заслонки дисково-поршневого типа. В закрытом положении, диск просто прижимается к торцу выходящего из колпака патрубка.

Для экономии листового металла, коробка выхода газов из колпака, частично сварена из боковой цилиндрической стенки баллона.

Сложный этап, конический переход с квадратного на круглое. Варится из узких сегментов, прилаживаемых по месту.

И со всех сторон колпака, наваривается ежик-радиатор из полосы

Сопряжение печи с трубой дымохода. Сварена манжета, которая будет и «по дыму», и «по конденсату» одновременно.

Заслонка большого потока воздуха. Открывается для быстрого розжига.

Следующая деталь, условно назовем под со стенками. Здесь будут лежать сгорающие дрова.

Трубы подачи вторичного воздуха.

Заслонка-регулятор подачи вторичного воздуха.

Оба дисковых регулятора воздуха, работают одинаково. Диск наварен на шпильку, отворачивая регулируем зазор, начиная от самого тонкого. А запирается практически герметично.

Поверхность пода выстлана шамотом. Выпросил у знакомого скульптора пару килограм настоящего шамота, вылепил блин. Разрезал его на секции (иначе все равно потрескается), высушил:

Теперь начинаем кромсать базовую заготовку, трубу 430:

А вот при попытке вырезать отверстие в допышке-заглушке, которое у меня будет верхней стенкой камеры сгорания, наш плазморез резать отказался. Кое-как прожгли кислородом, и тут ждал сюрприз. Толщина этой заглушки… 25 мм!

Вварил трубу-«райзер». Пришлось перейти на электроды, т.к. мой полуавтомат металл такой толщины хорошо проваривать тоже отказался.

Из профильной трубы 60х40, навариваются четыре ноги и еще два колодца-воздухонагревателя. Ноги тоже работают как воздухонагреватели, для этого в самом низу каждой ноги сделаны вырезы для забора воздуха от самого пола.

Пробная протопка на улице

Даже не пришлось ничего переделывать, печь сразу продемонстрирована ровную устойчивую работу и регулируемость горения.

Покраска термостойкой краской «CERTA».  Печи по частям занесена в дом. Вес нижней части более 80 кг, верхней 40+. В желоб термостойким герметиком вклеен базальтовый шнур, для плотного прилегания дверцы. Под вымощен шамотом

Сопряжение с дымоходом. Пол метра простой трубы, а потом угол, и дальше сэндвич до самого верха.

Стена напротив печки прокрашена противопожарным составом, и обшита «Минеритом». Плита пришита к стене на брусочках, с 20-мм зазором. Но по результатам эксплуатации, вижу что это вышла существенная перестраховка. На самом деле, нагрев стены далек от опасного.

Вид как у камина

Интересный момент, который я не мог ожидать, и который оказался приятным бонусом: печь дает очень мало золы. У меня был опыт длительной эксплуатации дачной буржуйки горизонтального дизайна. И я хорошо помню, что зольник надо было чистить перед каждым вторым протопом, через день. А у эту печь, я попробовал почистить после полутора десятков протопов. Причем, без реальной необходимости, просто на интерес. И наскреб всего неполную мисочку

Итог: доволен, просто не описать как. Легко разжигается, никаких «пробок холодного воздуха» в дымоходе. Быстро греет домик. Одна протопка, это всего 3-5 поленьев. Если больше, на полатях становится жарко. В планах система принудительной вентиляции, с подачей верхнего воздуха из-под свода крыши — вниз. Причем, пока я жгу даже не настоящие правильные дрова нормального сечения, а в основном обрезки от строительства. Режим тления до 5 часов, до утра тепла в домике хватает. Эстетически тоже греет, реальный стимпанк получился.

Автор: Алексей.

схема, чертежи и прочее © Геостарт

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Как увеличить показатели эффективности печи?

Если все трубы присоединить к корпусу баллона, можно рассчитывать на значительное увеличение получения тепла.

Многие принимают решение сделать печь, обложенную стандартным кирпичом. Благодаря этому обеспечивается особый эффект выполненного из камня теплового аккумулятора и присутствует защита стен помещения от сильного нагревания.

Если уложить вокруг печи камни, что часто применяется в банях, можно увеличить эффективность на 20%.

Некоторые специалисты направляют на печь бубафоня вентилятор, который в состоянии эффективно предотвратить перегрев, то есть сделать в помещении максимально комфортную и равномерную температуру. Данный фактор добавляет еще примерно 10% к общей эффективности.

Необходимо помнить, что повышение общей эффективности автоматически приводит к тому, что увеличивается вес самой печи — бубафони из баллона

В процессе создания фундамента это обязательно нужно принимать во внимание.

Печь на опилках – ничего сложного и доступно

Подобное устройство работает на самом дешевом топливе, которое хорошо сгорает и дает немало теплоэнергии. Часто опилки просто выбрасывают или продают по символической цене. Но гореть они могут только в специальных приспособлениях, в других видах печей если и горят, то плохо. Конструктивными особенностями предусмотрена возможность сильного уплотнения древесной массы, чтобы между ее частичками не оставался воздух. В таком состоянии они будут не сгорать быстро, а тлеть, отдавая тепло, достаточное для обогрева одной – двух комнат.

Собирается установка по тому же принципу, что и другие с вертикальной загрузкой. Лучше применить металлические изделия цилиндрической формы, но если такой возможности нет, можно выполнить прямоугольной формы. В отличие от буржуйки, где дрова загружаются сбоку, предусматриваем загрузку опилок сверху. От других моделей эта отличается наличием конусной трубы. Она вставляется посредине воздушного регулятора – круга с отверстием внутри печи. Конструкция представлена на чертеже.

Внутрь засыпаем опилки и трамбуем как можно плотнее, чтобы продлить процесс горения. Трубу убираем – это легко из-за ее конусной формы. Отверстие, образованное на ее месте, послужит дымоходом и для подвода кислорода, чтобы поддержать тление опилок. Со стороны поддувала поджигаем опилки – процесс пошел

Важно правильно настроить дымоход: излишняя тяга вытянет тепло на улицу, при слабом горении в помещение будет проникать дым

Виды самодельных буржуек

Существует огромное количество конструкций, которые изготавливаются из разных материалов в плане готовых изделий. И если модель Гном собирается из листового железа толщиною 3-4 мм, то ее можно собрать из обычной цельнотянутой трубы без шва, хотя и шов для конструкции не помеха. Кстати, буржуйка из бочки (200 литровой) также входит в категории печки из трубы, форма сечения одинаковая.

Буржуйка из бочки, замурованная в кирпич

Но у бочки есть недостатки: тонкий металл, из которого она изготовлена, большие размеры: диаметр 600 мм, высота 850 мм. То есть, получается, что соотношение высоты и глубины очень большое, что снижает теплотехнические качества агрегата. Правильно будет, если высоту уменьшить в треть. Поэтому бочку или надо отрезать, или надо треть высоты снизу заложить кирпичом, или зафутеровать верхнюю часть, сделав в ней духовку с дымоходом. Все варианты требуют переделки и усовершенствования. И даже наилучшие варианты будут иметь КПД не выше 30%. При этом печка из бочки прослужит не более 5 лет, хотя для такой простой и дешевой конструкции это оптимальный срок.

Перед тем как сделать буржуйку из бочки, необходимо выбрать вариант ее расположения. Можно сделать вертикальную конструкцию или горизонтальную. Кстати, горизонтальная модель – вариант более оптимальный, за счет снижения высоты относительно глубины. И если правильно установить экраны, то можно добиться повышения КПД до 60%. При этом дымоход можно устанавливать в верхней части, а можно с заднего торца бочки.

Бочка-буржуйка

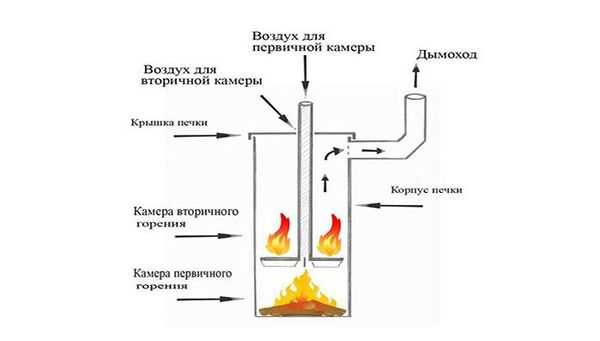

Конструкция и принцип действия

Отличительная черта конструкции буржуйки длительного горения в сравнении с обычной — две камеры сгорания, разделённые перегородкой. В первой (она является топливным приёмником) происходит медленное тление под малым притоком воздуха. В процессе него образуется уголь и несгоревшие пиролизные газы, которые под влиянием тяги поднимаются и догорают во второй камере с дополнительной подачей кислорода.

Несгоревшие газы, смешанные с воздухом, догорают с очень большой температурой, повышая этим КПД печки. Остающийся уголь тоже постепенно догорает, передавая тепло. Вместе эти процессы и образуют такую высокую теплоотдачу.

Буржуйка длительного горения не требует дополнительного вмешательства во время обогрева, так как работает без доступа кислорода

Плюсы и минусы

Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.Безусловными плюсами самодельной печи являются:

1. Компактность размеров.
2. Применение любого доступного топлива, можно топить торфом, дровами, опилками, щепками, углем.
3. Незначительные затраты на изготовление устройства, в основном можно обойтись сподручными материалами.
4. Установка конструкции не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

1. Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
2. Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
3. Нельзя допускать выпадения угольков из печи, это чревато пожаром.

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу , используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

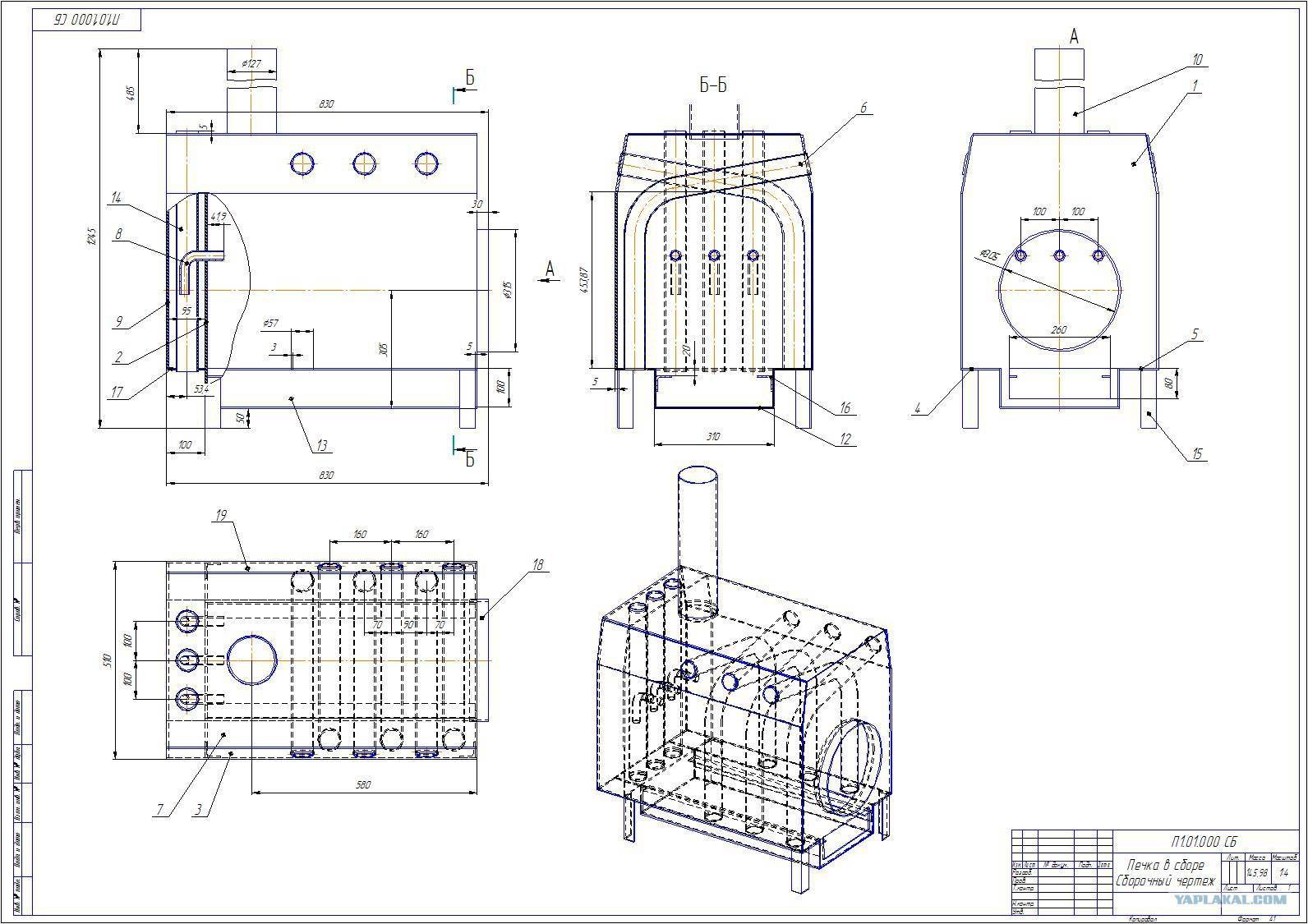

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

Положительные характеристики печей на опилках

Отопительные агрегаты имеют ряд положительных характеристик:

• Продолжительность процесса горения при одной закладке опилок от 8 до 18 часов.
• Автономная работа без необходимости человеческого контроля.
• Эргономичный корпус и небольшой вес.
• Высокая теплоотдача за короткий промежуток времени.
• Не требует обустройства дополнительного фундамента.
• Возможность закладки различного типа топливного материала – опилок, дров, щепок и пеллет.
• Долговечность, безопасность и надежность эксплуатации.
• Полное сгорание топлива и минимальное количество золы.
• Пониженное дымовыделение.
• Простота сборки в домашних условиях из подручных материалов.
• Доступная стоимость изготовления.
• Возможность использования для организации горячего водоснабжения и приготовления пищи.

Существенных недостатков у подобных самодельных печей практически нет. Единственный негативный момент заключается в том, что они абсолютно неэффективны для обогрева больших площадей.

Металл или кирпич: что выбрать

Выделяют два основных материала, из которых изготавливают печурки — металл и кирпич. Прежде чем изготовить устройство для теплоснабжения гаража, рекомендуется ознакомиться с особенностями каждого из них.

Металл

Часто гаражи оснащают печами, изготовленными из металлических пластин. К основным достоинствам железных изделий относят то, что они не поддаются воздействию низких и высоких температур. Также железные печурки медленно остывают и быстро разогреваются, что позволяет сэкономить топливо для растопки. Установить металлическое оборудование можно в любом месте гаража, так как оно компактное в отличие от изделий из кирпича.

Однако у железных буржуек имеются недостатки, с которыми лучше ознакомиться. Основным минусом считают то, что из-за использования таких печурок воздух внутри помещения становится слишком сухим.

Кирпич

Чаще всего печи из кирпичей устанавливают в загородных домах, однако некоторые используют их для обогрева гаража. Главным плюсом кирпича считают то, что он долго сохраняет тепло. Если протапливать гараж днем и выключать отопление на ночь, помещение не успеет остынуть до утра. Однако если кирпичная конструкция будет сооружена неправильно, она не сможет долго поддерживать тепло.

Для обогрева небольшого автогаража используют кирпичные голландки, отличающиеся прямоугольной формой и небольшими габаритами. Другие разновидности кирпичных печек не подходят для гаражей.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация — используем кирпич:

• полнотелый;
• качественный;
• с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками . Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе «Кладка печи»).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

Конструкция, размеры военной печи ПОВ-57

Армейская чугунная печь ПОВ-57 выполнена из литого чугуна. Стенка печи имеет значительную толщину. По конструкции печь представляет из себя полый цилиндр, перегороженный круглой колосниковой решеткой. Колосниковая решетка реализована с возможностью съема для чистки внутренней поверхности цилиндрического корпуса. На боковой поверхности сооружены две дверцы. Верхняя дверца армейской печки ПОВ-57 предназначена для загрузки топлива, нижняя дверца – для уборки зольного остатка и сажи.

В верхней крышке изделия имеется отверстие и патрубок для присоединения дымохода. Верхняя крышка выполняется съемной для возможности выемки колосниковой решетки и чистки. Поверхность верхнего элемента конструкции армейской чугунной печи может выполнять функцию варочной поверхности. Печь имеет в качестве опорного устройства нижний литой диск с отверстиями. Отверстия выполнены для снижения общей массы отопительного прибора и частичного охлаждения нижнего торцевого элемента печи (дна). Верхняя часть топки имеет перегородки неполного профиля. Они оптимизируют канал движения дымовых газов, уменьшают унос теплоты. С их помощью снижается скорость движения дымовых газов, улучшается общая теплоотдача армейской печи.

Диаметр печи составляет 330 мм, высота изделия – 525 мм. Общий вес конструкции составляет 46 кг, диаметр дымоотводящего патрубка – 115 мм. Тепловая производительность достигает величины 2кВт, коэффициент полезного действия приближается к 80%. Печь оборудована приспособлением регулирования объема подаваемого на горение воздуха. Продолжительность цикла работы на одной полноценной загрузке топлива составляет период около 6 часов. Обслуживание печи производится вручную.

Виды угля для топки печей и их характеристики

В состав угля входят горючие углероды и различные примеси, которые остаются при горении. Именно соотношение этих веществ определяет качество топлива.

Уголь подразделяется на марки в зависимости от состава, возраста и размера частиц ископаемого.

Выделяют 4 вида угля для растопки печи: антрацит, каменный, бурый и лигнит. Разберемся, какой лучше подходит для этих целей, и в чем заключаются основные отличия.

Вид угля	Удельная теплота сгорания, тыс. ккал/кг	Влажность, %	Содержание летучих примесей, %
Лигнит	около 3	45	> 50
Бурый	3-5	30-40	> 50
Каменный	5-5,5	1-12	2-48
Антрацит	7-9	5-7	5-7

Бурый уголь легко узнать по коричневому цвету. Это «молодое» геологическое образование имеет низкую температуру горения за счет того, что содержит большое количество воды и летучих соединений. Уровень содержания влаги может достигать 30-40 %, а горючих углеродов — от 50 до 70 %.

Такое топливо нельзя хранить на открытом воздухе. Испарение воды приводит к снижению плотности материала — уголь превращается в золу. Чаще всего его применяют в подсобных хозяйствах, а также в качестве топлива для отопительного котла.

Так, отопительный котел «Куппер КАРБО» предназначен для работы на твердом топливе. Устройство оснащено подвижной колосниковой решеткой, которая позволяет в рабочем режиме «встряхивать» угли, а в случае аварии угли сбрасываются в большой зольный ящик.

Лигнит, по сути, является разновидностью бурого угля. Это более мягкий по структуре материал, количество воды в котором может достигать 45 %. Используется на электростанциях, для домашнего применения не подходит.

Каменный уголь ценится как топливо и широко распространен. Формируется в более глубоких слоях земли под воздействием давления и высоких температур. Имеет темно-серый или черный цвет. Уровень влаги не превышает 12 %, а количество горючих веществ — от 75 %.

Отлично подходит для отопительных печей. Удельная теплота его сгорания составляет примерно 5,5 тыс. ккал/кг.

Антрацит находится еще глубже в земле и по виду отличается от каменного угля металлическим блеском. Он более плотный и содержит до 97 % углерода, из-за чего отлично горит, но воспламеняется только при высокой температуре. Выделяет еще больше тепла при сгорании — до 9 тыс. ккал/кг. Характеризуется бездымным горением и не спекается.

При покупке печи обязательно обратите внимание на рекомендации производителя: какой вид топлива лучше использовать. Также стоит узнать стоимость и возможности поставки угля, подходящего для выбранной модели оборудования, в вашем регионе

Дымоход для буржуйки из металлической бочки в гараж

Правильный дымоход – залог теплого помещения. Какую бы правильную вы не построили печь, если дымоход будет неправильный, то у вас не получиться нормально разжечь печь. Для изготовления дымохода мы купили готовые трубы и изгибы нужной нам длины. Имея все это в своем ассортименте, работа выполнится быстро. Сейчас мы расскажем и покажем вам, как сделать правильный дымоход для буржуйки своими руками .

ШАГ 1: крепим трубу к крышке. Первым делом нужно установить и зафиксировать дымоход в верхней крышке печи. Плотно вставляем трубу в крышку заподлицо и привариваем ее. Это будет несъемная часть. Далее все будет держаться на гофрированных соединениях и саморезах.

ШАГ 2: делаем дымоход. Выстраиваем всю конструкцию, как было запланировано в чертеже буржуйки своими руками. Трубы соединяем по всем правилам, и впираемся в то, что нужно сделать вывод трубы наружу.

ШАГ 3: отверстие в стене. Теперь пришло сделать отверстие в стене под вывод дымохода буржуйки. В запланированном месте мы начали проделывать отверстие перфоратором, и обнаружили наличие проводки. Было решено удлинить провода и пустить немного в обход дымохода. Выключили автомат, разрезали провода, удлинили и проложили на 50 мм ниже трубы дымохода. Устанавливаем необходимое колено в отверстие и продолжаем работу по установке буржуйки в гараж своими руками.

ШАГ 4: заканчиваем с дымоходом. После того, как мы проделали отверстие в стене и установили туда подходящее колено, необходимо соединить весь дымоход между собой. Вырезаем необходимый отрезок труб и устанавливаем его на свое место. После этого переходим к заключительной части изготовления дымохода

ШАГ 5: финал. Теперь нужно сделать наружную часть дымохода буржуйки из трубы. Здесь нужно знать, что чем больше колен находится в системе, тем выше дымоход должен быть. В нашем случае дымоход должен быть выше крыши на 500 – 700 мм выше крыши. Только в таком случае у нас будет хорошая тяга и правильный отвод продуктов горения в печи.

Загружаем дрова в буржуйку, поджигаем и проверяем, все ли мы правильно сделали. Для отопления нашего гаража мы будем использовать дрова. Этот горючий материал доступный и недорогой. Нас полностью устраивает КПД дров. Можно попробовать использовать топливные брикеты, но у нас их нет поблизости, а дровами торгует каждый второй, кому не лень.

Вот такая полезная пошаговая инструкция у нас получилась. Можно сделать много видов самодельных печей, но мы остановились на самом простом и бюджетном варианте.  Сегодня мы рассказали и показали вам, как сделать буржуйку своими руками из подручных материалов.

Из какого кирпича лучше сложить печь

Нужно отличать обычный жаростойкий кирпич от печного. Во-первых, последний может выдерживать температуру выше 1000 градусов. Во-вторых, если его резко охладить, в структуре не образуются трещины.

Для постройки печек используют четыре вида печного кирпича:

1. Кварцевый. Данный кирпич является результатом обжига песка и глины.
2. Углеродистый — состоит из графита.
3. Шамотный. Лучше всего подходит для камина. Но нельзя сбрасывать со счётов его уникальные теплоизоляционные качества. Он способен выдерживать температуру до 1600 градусов. При этом не трескается и не теряет своих качеств. Единственный минус — это желтоватый оттенок.
4. Основной — применяется, когда нужно сложить металлургическую печь.

В действительности строгих правил относительно выбора материалов для кладки при строительстве нет. Тем не менее существуют некоторые рекомендации, которые лучше выполнять, главная из них касается шамотного кирпича. Его нужно класть в самых горячих местах, а именно в районе топки и дымохода. Для всех остальных зон марка должна быть не ниже М-200.

Изготовление буржуйки из газового баллона

Наиболее распространены самодельные буржуйки из газовых баллонов. В них толстые стенки, поэтому выйдет долговечная и мобильная печка. Для начала нужна разметка. В центре баллона чертится дверца для камеры сгорания. От неё вниз отступаем 10 см и наносим контур второй дверцы (для поддувала).

Затем при помощи болгарки или автогена по контуру вырезаем дверцы. Между ними нужно провести замкнутую линию. По ней баллон распиливается на два фрагмента. Это нужно для того, чтобы к нижней части – поддувалу – приварить решётку в районе спила. На ней будут лежать дрова, а зола, в которую они превратятся в процессе горения, будет падать сквозь прутья, освобождая место для нового твёрдого топлива. После того как решётка установлена, нужно снова соединить две части, сварив их вместе.

После этого нужно там, где был вентиль, сделать отверстие радиусом примерно 10 см. Затем в это место привариваем трубу, которая будет служить вытяжкой. Ну вот, простейшая буржуйка своими руками из баллона готова, её можно поставить где угодно и пользоваться.

Однако такой вариант подходит только для обогрева помещения. Если планируется ещё и готовить на такой печи, тогда нужна немного другая конструкция верхней части. Верхушку нужно отрезать, а внутрь приварить прутья, чтобы можно было поставить кастрюлю. Отверстие для трубы следует вырезать в верхней части, но сбоку. Таким образом, можно будет при необходимости приготовить пищу, а когда нужно просто отапливать помещение, следует накрыть верх крышкой, которая получилась из верхней части баллона. Только предварительно необходимо заварить отверстие, куда вкручивается вентиль, и сделать удобную ручку.

31 Самодельные дровяные печи и обогреватели Планы и идеи: сделай сам – самодостаточная жизнь

Самодельная дровяная печь и обогреватель – это экономичный способ приготовить еду и согреться в холодное время года, не тратя огромные деньги на покупку дорогие обогреватели и печи. Вы непременно почувствуете себя хорошо, когда будете готовить еду на собственноручно изготовленной плите. Вот 27 чертежей самодельных дровяных печей и обогревателей, которые вам понравится строить дома.

Вы также можете проверить: самодельные ракетные печи, чертежи сарая для дров , самодельные солнечные водонагреватели , самодельные солнечные нагреватели для бассейнов , самодельные солнечные печи , самодельные гидромассажные ванны и самодельные сауны 90.

1) Самодельная дровяная печь из металлолома

Когда дело доходит до более простой, но эффективной дровяной печи , нет ничего лучше, чем дровяные печи. Я думаю, вы можете просто создать их за 20 долларов. Вам потребуется:

• Специальная краска для печи, цвет
• Сварочные электроды
• Диск шлифовальный

Также вам понадобится старый газовый баллон – убедитесь, что в нем нет воздуха. Также проделайте в цилиндре два отверстия, чтобы хотя бы неделю можно было его просто чистить, выпуская воду. Также нужно сделать на цилиндре дверцу, чтобы потом можно было закрепить в печке внутри. Обязательно ознакомьтесь с инструкциями по дровяной печи, чтобы свести к минимуму риски. Использование газового баллона без мер безопасности может привести к травмам. Поскольку я не тот, кто сделал эту печь, поэтому, пожалуйста, прочитайте полное руководство на Инструкция

2) Пирамидальная дровяная печь

Эта дровяная печь своими руками изготовлена ​​из листового металла, легкая и портативная. Он идеально подходит для кемпинга и обеспечит тепло для приготовления пищи и согревания. Он также обеспечит свет и безопасность, когда вы будете ночью в дикой местности.

Три треугольника и небольшой квадрат, вырезанные из листового металла, являются основными компонентами этой простой дровяной печи «Сделай сам» . Куски листового металла можно быстро и легко собрать вместе, чтобы сформировать эффективную дровяную печь в вашем кемпинге. Когда вы закончите и будете готовы двигаться дальше, его можно разобрать и упаковать с другим снаряжением для кемпинга. Листовой металл легко имитировать, когда вы готовы разжечь огонь.

Листовой металл прочен и недорог, что делает его недорогим проектом «сделай сам». Если у вас есть лист металла от других строительных проектов, стоимость этой сборки будет почти бесплатной. На треугольную дровяную печь надевается изготовленный кусок листового металла, который упрощает приготовление еды в одной кастрюле. Это легкая самодельная дровяная печь, которая достаточно мала, чтобы положить ее в рюкзак и взять с собой на рыбалку или охоту. В этой дровяной печи вы сможете эффективно приготовить то, что собираете.

Вы можете использовать эти бесплатные планы для создания дровяной печи-пирамиды нестандартного размера для использования в вашем доме. Постройте один на открытом воздухе и используйте его для расщепления сала или выпаривания жидкостей. Отлично подходит для многих применений как в кемпинге, так и в усадьбе. мне теплее, не платя больше денег.

3) Дровяная печь из пластиковых бутылок

Эта дровяная печь своими руками изготовлена ​​не из пластика, а из переработанных пластиковых бутылок для изготовления бетонной формы. В результате получилась привлекательная и функциональная самодельная дровяная печь, которую можно использовать как в помещении, так и на улице.

В этом видео на YouTube вы найдете все инструкции, чтобы вы могли использовать большую пластиковую бутылку с водой и еще один пластиковый контейнер для изготовления формы для печи. Вы можете использовать размер или форму пластиковых бутылок, чтобы создать нестандартную дровяную печь, которая будет соответствовать вашему пространству.

С этой идеей самодельной дровяной печи вы создадите более одной печи, так как их изготовление очень дешево. Сэкономьте деньги на счетах за коммунальные услуги этой зимой и согрейтесь, сделав одну из этих дровяных печей для дома. Создайте один для вашего открытого пространства для тепла и света, чтобы вы могли наслаждаться пребыванием на улице в холодную погоду или после наступления темноты. Было бы идеально провести холодную осеннюю ночь на открытом воздухе, чтобы жарить хот-доги, делать сморы и согреваться.

На дровяную печь, сделанную своими руками, можно поставить решетку для приготовления пищи. Это идеальный источник бесплатного тепла и кухонная плита для автономной хижины или усадьбы. Бетон недорогой и прослужит долгие годы. Несмотря на то, что он сделан из бетона, небольшой размер делает его достаточно легким, чтобы его можно было перемещать по мере необходимости.

4) Дровяная печь с двумя конфорками

Эта идея изготовления дровяной печи своими руками идеально подходит для летней кухни. Если вы проводите много времени на свежем воздухе и хотите приготовить еду на свежем воздухе, эта дровяная печь с двумя конфорками поможет вам с легкостью приготовить домашнюю еду.

В этом подробном видео на YouTube показано, как использовать переработанные кирпичи, бетон и песок для сборки дровяной печи «Сделай сам» с двумя отверстиями для размещения кастрюль. Вы можете разжечь огонь в дровяной печи и одновременно приготовить две кастрюли с едой. Вы можете приготовить еду для семьи на открытом воздухе, чтобы не топить кухню в помещении и не использовать газ или электричество. Из небольшого количества дров можно приготовить много еды.

Если вам нужно использовать только одно отверстие для приготовления пищи, сделайте глиняную крышку, чтобы закрыть другое отверстие, чтобы пламя не обожгло вас во время приготовления пищи.

Эта дровяная печь своими руками недорогая и ее можно быстро построить. Это постоянное сооружение, и его нельзя переместить, поэтому для его постройки выберите место вдали от построек и пешеходных дорожек. Это хороший способ вторичной переработки старого кирпича, и дровяная печь прослужит долгие годы.

Рядом с дровяной печью можно соорудить стол и стулья, а также устроить летнюю кухню, где родным и друзьям будет приятно собираться вместе. Эта дровяная печь будет вырабатывать достаточно тепла для приготовления пищи и согреет вас в холодный день.

5) Печь из листовой стали

Почти каждая деталь этой дровяной печи своими руками изготовлена ​​из листового металла. Если вам нравится работать с металлом, то эти бесплатные планы покажут вам, как изготовить эту печь из листовой стали в соответствии с вашими требованиями.

Дровяную печь можно сделать больше или меньше в соответствии с вашими потребностями. На изображении изображена печь, способная обогревать одну большую комнату и готовить на ней кастрюлю с тушеным мясом.

Простой классический дизайн, который будет хорошо смотреться в вашем доме или на открытом воздухе в кемпинге.

6)

  Самодельный массовый обогреватель

Для крутого и эффективного дровяного обогревателя необходимо закрепить изолированную топочную трубу в первой камере. Кроме того, у вас должно быть достаточно места для заливки цемента в первую камеру, а также стекловолокна, чтобы тепло легко передавалось изнутри наружу. Вторая камера имеет небольшое отверстие (дверь). Общая установка обложена деревянными рамами для опоры – третья камера обложена глиняно-песчаной смесью. Вы можете просто добавить дымоход, используя печь, обернутую изоляционным материалом.

7) Самодельная дровяная печь Frontier

Подобная своими руками дровяная печь Frontier идеальна для того, чтобы взять ее с собой в поход. Основным компонентом этой самодельной дровяной печи является пустой газовый баллон. Их можно получить бесплатно и переработать в эту пригодную для использования походную кухонную печь с помощью этих бесплатных чертежей самодельной дровяной печи .

Эти бесплатные чертежи дровяной печи содержат подробный список всего, что вам понадобится для проекта «Сделай сам», а также подробные инструкции по сборке всего вместе. Сделайте свой следующий поход более комфортным с хорошей домашней кухней и большим количеством тепла, выделяемого этой маленькой дровяной печью.

8) Деревянная печь из газового баллона

Широкие трубы 6 дюймов (также необходимы для дымохода)

Стальные петли

Секция вентиляционных отверстий

9) Идея самой простой самодельной дровяной печи

Если вы хотите потратить меньше времени и получить самую простую самодельную дровяную печь , найдите стальную или металлическую бочку, сделайте воздухозаборник, дверцу и прикрепите дымоход с ним. Наконец, из любых трубных или коробчатых секций сконструируйте ножки для поддержки.

10) Переработка электрического водонагревателя на дрова

Если у вас дома есть старый электрический водонагреватель, вы можете просто превратить его в удивительный деревянный нагреватель для улицы — в основном, основание будет использоваться как верхняя часть. нагревателя, поэтому вам нужно сократить вниз в соответствии с основной структурой деревянной печи. Туда закрепите решетку для костра и сделайте проход воздуха – закрепите ножки и у вас получится идеальная деревянная каменка.

11) Дровяная печь своими руками из банки с краской

Это замечательная идея, благодаря которой вы можете использовать любую старую банку из-под краски, чтобы построить собственную печь .

12) Переносная самодельная дровяная печь из стальной бочки

Вы можете использовать любую стальную бочку, если она имеется дома, или купить ее на рынке и сделать красивую уличную дровяную печь – это обойдется вам всего в 30 долларов.

13) Водонагреватель на дровах

Это базовая конструкция ракетной печи, предназначенная для нагрева воды. Водонагреватели потребляют огромное количество энергии, будь то газ или электричество, чтобы вода всегда оставалась горячей. это 9Водонагреватель ракетной печи 0005 может нагреть 55 галлонов воды с небольшим количеством древесных отходов. Это видео на YouTube покажет вам, как построить этот водонагреватель на дровах и прикрепить трубы PEX и медные трубки, чтобы горячую воду можно было направить в дом. Сэкономьте немного денег на счетах за коммунальные услуги и уменьшите свою зависимость от электричества с помощью этой простой в сборке ракетной печи.

14) Автономный водонагреватель

A дровяной водонагреватель необходим для автономной усадьбы. Он будет нагревать воду быстро, чисто и без необходимости использования какого-либо ископаемого топлива или электричества.

Наслаждайтесь горячим душем, горячей водой для стирки и мытья посуды с помощью этого уникального водонагревателя. Это видео на YouTube предоставит вам подробные планы по превращению большого резервуара в дровяной водонагреватель, который может удовлетворить все потребности в горячей воде на вашем автономном участке.

15)

Простейшая дровяная печь своими руками

Чтобы построить эту дровяную печь своими руками , просто найдите бочку, у которой есть съемная верхняя часть, если не вы, можете ее разрезать — она должна иметь замок для безопасности и место для размещения дров внутри. Вы можете следить за любым видео или диаграммой для получения правильных инструкций.

16) Самодельная дровяная печь для маленькой лодки

Вам нужна небольшая дровяная печь для вашей маленькой лодки. Просто возьмите стальную коробку длиной и глубиной 6 дюймов.

17) Мини-печь на дровах

Небольшим помещениям требуется лишь небольшое количество тепла, чтобы согреться, и эта мини-печь на дровах идеально подходит для небольшой палатки.

Простая и очень дешевая в сборке, эта мини-печь может сжигать дрова или производить тепло с помощью чайной свечи. Если вы планируете поход в район, где трудно найти дрова, используйте чайную свечу в этой дровяной печи, сделанной своими руками.

Мини-печка маленькая и легкая, поэтому ее легко упаковать вместе с туристическим снаряжением и носить с собой. Чайные свечи также маленькие, легкие, и их легко брать с собой в походы или походы.

Всего несколько маленьких веточек или чайная свеча будут поддерживать горение этой самодельной печки в течение 25 минут. Этого времени достаточно, чтобы вскипятить чашку воды или обогреть небольшую палатку.

18) Бак для воды Дровяная печь

Это портативная дровяная печь , которую вы можете сделать дома из старого бака для горячей воды.

Чтобы построить эту печь:

• Просто разрежьте бак и сделайте дверцу — не забудьте запереть дверцу цепью
• Проделайте два или три отверстия по вашему желанию – вы должны иметь в виду воздуховод, проход трубы и дымоходный мешок.
• Добавьте к установке обычную печь и возьмите эту портативную печь на вечеринку с друзьями.

19) Пеллетная дровяная печь

В этом видео на YouTube показано, как создать эффективную самодельную пеллетную печь , которая производит много тепла и сжигает все пеллеты. Никаких потерь тепла в дымоходе и пеллет, которые остаются наполовину сгоревшими.

Эта печь на пеллетах отлично подходит для использования в помещении или на открытом воздухе и может использоваться для обогрева и/или приготовления пищи в любом месте. Сэкономьте деньги на счетах за отопление дома и оставайтесь в тепле с помощью этой эффективной печи на пеллетах, сделанной своими руками.

20) Садовая дровяная печь

Посмотрите этот видеоурок на YouTube, чтобы узнать, как построить привлекательную и функциональную дровяную печь для установки в саду.

Дымоход сделан из цемента и использует 5-галлонное ведро в качестве формы. Основание создано из кирпича и цемента, и результат выглядит хорошо и производит много тепла. Эта самодельная садовая печь позволит вам посидеть на свежем воздухе и насладиться садом холодными вечерами или насладиться чашечкой кофе и почитать газету прохладным утром. Разведите огонь в этой самодельной дровяной печи, и вы согреетесь, любуясь видом на свой сад.

21) Автомобильная походная печь

Эту уникальную кемпинговую печь своими руками удобно брать с собой, когда вы путешествуете на автомобиле в кемпинг. вы, когда автомобиль кемпинг.

Уникальная конструкция этой самодельной дровяной печи позволяет ей производить большое количество тепла при очень небольшом количестве горючего материала. Он работает по тому же принципу, что и кузнечный горн, и имеет вентилятор для циркуляции воздуха. Комплект из двух батарей приводит в действие вентилятор, поэтому дровяная печь горит чисто и горячо.

Используйте эту уникальную дровяную печь для очистки питьевой воды, нагрева воды для кофе или уборки или для варки свежевыловленных морепродуктов во время путешествия на автомобиле.

22) Дровяная печь из нержавеющей стали

Прочная конструкция из нержавеющей стали делает эту дровяную печь своими руками прочным предметом, который нужно иметь под рукой в ​​походах. Прочная нержавеющая сталь может выдержать суровые условия кемпинга на открытом воздухе.

Эти бесплатные чертежи покажут вам, как построить две версии этой небольшой дровяной печи из нержавеющей стали. Эту дровяную печь также было бы здорово иметь дома под рукой на случай отключения электроэнергии для использования в качестве резервного источника отопления.

23) Серебряная канистра из нержавеющей стали

Эти бесплатные планы покажут вам, как создать эффективную дровяную печь из канистр для столового серебра из нержавеющей стали, которую вы можете приобрести в любом розничном магазине менее чем за 10 долларов.

Размер и форма канистры из нержавеющей стали идеально подходят для похода с палаткой. Форма сжигает дрова более эффективно и производит больше тепла для приготовления пищи и обогрева палатки.

Нержавеющая сталь прочна и прослужит много сезонов в походах. Простая и дешевая конструкция делает его обязательным элементом туристического снаряжения.

24) Устройство дымохода для барбекю

Вы можете создать эффективную самодельную дровяную печь из недорогого угольного стартера для дымохода для барбекю.

Дымоход для барбекю идеального размера и формы, а также изготовлен из прочного металла, способного выдерживать жар и пламя дровяной печи. Чтобы превратить дымоход для барбекю в дровяную печь, портативную и эффективную для приготовления пищи и отопления в кемпинге, необходимо выполнить минимальную работу.

Следуйте этим подробным инструкциям и узнайте, как создать эту простую поделку для кемпинга.

25) Самодельная дровяная печь Дарта Вейдера

Вот дровяная печь для всех поклонников Дарта Вейдера — Самодельная дровяная печь , похожая на персонажа из «Звездных войн».

Уникальный и забавный дизайн, эта функциональная и эффективная самодельная дровяная печь создана из газового баллона. Эти пошаговые инструкции покажут вам, как безопасно создать дровяную печь персонажа.

Этот самодельный предмет станет прекрасным дополнением к гостиной на заднем дворе или причудливому саду.

26) Двухконфорочная самодельная дровяная печь

Эта стационарная самодельная дровяная печь эффективна, красива и долго горит на небольшом количестве дров.

Две верхние конфорки делают эту дровяную печь идеальной для приготовления пищи на открытом воздухе на заднем дворе. Весело и практично: сохраняйте тепло на открытом воздухе в жаркие летние месяцы, готовя еду на открытом воздухе в этой дровяной печи.

Этот простой дизайн также бездымный и станет прекрасным дополнением к патио или саду на заднем дворе. Информативное видео на YouTube покажет вам, как создать этот проект своими руками.

27) Дровяная печь на ободе автомобиля

Узнайте, как превратить старые автомобильные диски в функциональную самодельную дровяную печь, посмотрев это видео на YouTube.

Автомобильные диски часто изготавливаются из толстой стали и очень полезны, даже если они повреждены в результате аварии или непригодны для использования на автомобиле по другим причинам. Переработайте их в привлекательную дровяную печь , которая может выделять достаточно тепла, чтобы согреть мастерскую, гараж или даже большую комнату в вашем доме.

Уникальный внешний вид станет центром внимания в комнате и станет отличным поводом для разговора. Плоская верхняя поверхность также удобна для приготовления пищи. Следуйте этому обучающему видео на YouTube и переделайте старые автомобильные диски в новую дровяную печь.

28) Дровяная печь для пиццы

Вот прекрасный способ объединить два желанных предмета в один уникальный элемент домашнего декора — дровяную печь с печью для пиццы наверху.

Дровяная печь DIY предназначена для использования в доме и покрыта саманом для сохранения тепла. Верхняя часть закруглена и имеет встроенную печь для пиццы. Вы можете наслаждаться теплом костра и одновременно готовить пиццу на ужин.

29) Бензобак Дровяная печь своими руками

Если вы не хотите замерзнуть насмерть в холодные зимы, купите себе самодельную дровяную печь , которую можно сделать из старого бензобака – вам понадобятся:

• Коробка длиной 1 в 1 дюйм, которую можно использовать для ноги
• Огнестойкий цемент
• Стальная петля
• Плоский стержень
• несколько труб
• сварная сетка
• бак для металлолома

С хорошим и подробным руководством вы можете просто собрать эти детали и сделать своими руками дешевую дровяную печь.

30) Самодельный дровяной обогреватель

Для изготовления этого дровяного обогревателя вы можете использовать любой стальной корпус для изготовления основного корпуса – также вам понадобится труба для обшивки стен и центральная труба, настенная труба. может быть использован. Для ножек можно использовать пластиковые коробчатые секции, а для дымохода любую дымоходную трубу.

31) Теплообменник

Если в вашем доме уже есть дровяная печь и вам нужен способ производить больше тепла с помощью другого обогревателя, попробуйте эту идею. Эти инструкции не покажут вам как построить дровяную печь но как увеличить тепло, выделяемое существующей дровяной печью.

Теплообменник, изготовленный из медных труб и прикрепленный к вашей дровяной печи, будет нагревать воду, чтобы направить ее в другие комнаты, чтобы они оставались теплыми. Это идеально подходит для работы по реконструкции дома, и вам нужен недорогой способ обогрева дополнительных комнат, которые вы строите в своем доме.

Ряд медных труб необходимо будет проложить на полу нового пристройки к дому, чтобы нагретая вода проходила по ним и нагревала комнату за счет лучистого тепла. Дровяная печь нагревает воду, которая находится в медных трубах, прикрепленных к сторонам печи. Эта нагретая вода проходит по медным трубам на полу и циркулирует обратно к дровяной печи для постоянного нагрева.

Все это управляется релейными переключателями, которые должны питаться от батареи или электричества. Это лучистое тепло — отличный способ обогреть новую пристройку к дому, не увеличивая счет за отопление дома.

Ознакомьтесь с этими бесплатными планами, если вы планируете в ближайшее время перестроить дом. Это может быть решением, которое вам нужно, чтобы сохранить свой дом зимой.

Как перевезти дровяную печь: лучшие рекомендации

Системы центрального отопления и охлаждения сегодня стали обычным явлением в большинстве домов, тем более сейчас, когда мы столкнулись с суровой реальностью глобального изменения климата, которое привело к экстремальным и неустойчивые погодные условия становятся обычным явлением.

Однако по мере того, как обустройство дома продолжает расти, а хозяйственные магазины начинают возвращаться к жизни (сдвиг, который набирал обороты в период COVID), дровяные печи больше не являются просто элементом в бревенчатых хижинах и домах выживальщиков.

Они прекрасно дополнят любое пространство и могут похвастаться привлекательностью, с которой не могут сравниться системы HVAC (отопление, вентиляция и кондиционирование воздуха); некоторые вдыхают деревенский шарм в ваш дом. Дровяные печи также быстро распространяют тепло, и многие люди не знают, что они являются одним из самых экономичных способов обогреть дом. То, что вам нужно, чтобы обойти стремительно растущие цены на энергоносители!

Однако, несмотря на все преимущества, перемещение дровяной печи может сработать, когда дело доходит до дела; и не только при переезде. Добраться из точки А в точку Б может быть непросто.

В этом посте мы поделимся советами о том, как переместить дровяную печь, независимо от того, переезжаете ли вы или просто меняете ее место в доме. Но сначала…

Почему трудно передвигать дровяную печь?

Если у вас есть дровяная печь, вы должны понимать, насколько сложной может быть ее перестановка. Это связано, в частности, с двумя причинами:

1. Вес – дровяные печи могут весить тонну. Хотя вес будет зависеть от конкретной модели и производителя, большинство печей сами по себе весят от 300 до 800 фунтов. Цифры — это не то, над чем можно посмеяться, если речь идет о внутреннем домашнем «приборе».

   Большинство дровяных печей изготавливаются из чугуна или стали (некоторые из комбинации того и другого), поэтому они так много весят. Секрет их способности так эффективно нагревать помещения заключается в этих строительных материалах и процессе литья. Металлу требуется время, чтобы нагреться, но как только он это сделает, он не так легко остынет. Хотя это большая сильная сторона, она также работает против вас, когда вы хотите переместить дровяную печь.

2. Размеры – опять же, в зависимости от модели, некоторые дровяные печи могут быть колоссальными. Так что помимо веса они еще и громоздкие. Поэтому их перемещение всегда сопряжено с риском: вы можете сильно повредить полы или пораниться в процессе; Возможно оба. Вот почему стоит знать, как правильно перемещать дровяную печь.

Лучший способ перевезти дровяную печь — это заручиться помощью профессиональных грузчиков. Большинство транспортных компаний, таких как мы, рады предоставить только рабочую силу, поэтому это не имеет значения, если вы не переезжаете: вы можете нанять только рабочую силу, чтобы просто прийти и переместить дровяную печь по дому.

Однако, если вы заядлый любитель рукоделия или предпочитаете сэкономить деньги (надеюсь, это не обернется дорогостоящим беспорядком!), мы покажем вам, как передвинуть дровяную печь самостоятельно.

Однако для этого вам потребуются мускулы, так как в одиночку вы не сможете передвинуть дровяную печь, а также некоторое оборудование и материалы.

Давайте перечислим их для вас, не так ли?

Какое оборудование необходимо для самостоятельного перемещения дровяной печи?

Ниже приведен список всего необходимого для самостоятельного перемещения дровяной печи, независимо от того, переезжаете ли вы в другое место жительства, перемещаете ли дровяную печь в другую комнату дома или просто меняете ее местонахождение в той же комнате:

1. Тележка для мебели – тележка для мебели является синонимом перемещения тяжелых предметов, и вы можете поспорить, что это будет одним из самых важных активов, когда вы будете перемещать дровяную печь. Куклы бывают разных размеров. Для этой конкретной задачи вам понадобится тележка с широким основанием, хотя это будет сильно зависеть от размера вашей печи. Вы можете арендовать тележку у грузчиков или в местном хозяйственном магазине, но, как владелец дровяной печи, было бы более идеальным вложением средств в нее, поскольку она вам понадобится более одного раза. Кроме того, за 20 баксов можно купить хорошую долговечную куклу.
2. Веревка или ремни – вам также понадобится прочная веревка (2 длины) или несколько крепких ремней для перемещения дровяной печи. Это будет использоваться для закрепления печи на тележке. Каждая веревка или ремень должны иметь длину не менее 6 футов.
3. Передвижные одеяла – мебельные одеяла являются еще одним обязательным пунктом в каждом контрольном списке принадлежностей для перевозки, и вы также должны включить их в свой список оборудования для перевозки дровяной печи. Они будут служить для амортизации внешней поверхности печи, что снизит риск повреждения пола или стен в случае, если это пушечное ядро ​​случайно упадет.
4. Фанерные листы – вам понадобится пара толстых фанерных листов, которые помогут вам двигать печь по полу, а также защитят пол от повреждений в процессе перемещения.
5. Рабочие перчатки – они защитят ваши руки и в то же время обеспечат хороший захват при перемещении дровяной печи своими руками.
6. Погрузочная рампа – применяется только при перемещении дровяной печи в другой дом. Рампа окажется полезной при загрузке дровяной горелки в фургон или грузовик. В качестве альтернативы рассмотрите возможность аренды грузовика с гидравлическими подъемными воротами. Это сделает вашу работу намного проще, чем вручную толкать загруженную тележку вверх по пандусу.
7. Дополнительные руки – но то, что вы передвигаете дровяную печь самостоятельно, не означает, что вы сможете справиться с ней в одиночку. Помимо оборудования и материалов для перемещения дровяной печи, вам также понадобятся [не обязательно] сытые помощники, которые помогут вам с тяжелой работой. Это может быть семья, друзья, возможно, соседи или даже наемный помощник, если вы окажетесь в затруднительном положении. Количество дополнительных рук будет зависеть от размера вашей печи, но по крайней мере три человека должны в основном быть в состоянии перемещать дровяную печь среднего или большого размера. В конце концов, вы не поднимаете его до уровня плеч; если только вы не кладете плиту в кузов пикапа. Но даже тогда.

Как переместить дровяную печь

Теперь, когда вы знаете, какое оборудование и материалы для перемещения дровяной печи вам нужны, давайте рассмотрим точный процесс перемещения дровяной печи шаг за шагом.

Для большей ясности мы разобьем эту часть на четыре части:

• перемещение дровяной печи в том же помещении;
• перенос дровяной печи в другую комнату дома;
• перенос дровяной печи в другой дом;
• перемещение дровяной печи вниз

Начиная с первого…

Как переместить дровяную печь в той же комнате

Изменение местоположения дровяной печи в той же комнате — самый простой из трех сценариев по очевидным причинам. Здесь вам понадобится всего один помощник.

Ниже приведены необходимые шаги:

1. Предполагая, что вы уже определились с новым местом для печи, начните с расчистки пути между старым местом и местом, где вы хотите установить горелку. Затем возьмите листы фанеры и положите их на эту дорожку. Поместите листы непрерывно, не оставляя зазоров на полу, так как вы фактически будете двигать дровяную печь между двумя точками, и вы не хотите повредить полы.
2. Работая с вашими помощниками, попросите одного человека наклонить печь немного назад, чтобы вы могли просунуть лист фанеры под дровяную печь. Все ножки должны быть надежно закреплены на фанерном листе, прежде чем вы сможете начать его двигать, так что вы, скорее всего, будете выполнять этот шаг постепенно.
3. Когда вся печь окажется на фанерном листе, начните перемещать ее по комнате в нужном направлении. Не торопитесь здесь. Не волнуйтесь, фанера довольно гладкая, поэтому сопротивление невелико, чтобы требовать больших усилий с вашей стороны.
4. Как только вы доберетесь до места, где хотите разместить печь, снимите горелку с последнего листа фанеры, медленно сдвинув ее заднюю часть с листа так, чтобы задние ножки сначала коснулись пола. Обратите внимание, куда вы хотите, чтобы дверца дровяной печи была обращена, прежде чем снимать печь с фанерных листов.
5. Наконец, закончите, снова подсоединив трубу(ы) дымохода. Да, можно снять трубу, но нет необходимости демонтировать всю печь, так как сам по себе подъем не требуется.

Как переместить дровяную печь в другую комнату в доме

Переместить дровяную печь в другую комнату в доме немного сложно, но при условии отсутствия лестницы вы можете сделать это довольно легко, если не торопитесь процесс.

Мы хотим предположить, что вы не двигаете его вверх или вниз по лестнице, не так ли? В таком случае мы рекомендуем нанять опытных специалистов, которые сделают это за вас. Хотя вы, возможно, захотите избежать счетов за переезд, выбрав «сделай сам», это может оказаться безумно дорогим предприятием, если вы случайно уроните плиту и разрушите ее или нанесете ущерб своему дому.

В противном случае выполните следующие действия, чтобы переместить дровяную печь в другую комнату:

1. Начните с того, что оберните дровяную печь движущимися одеялами. Вы можете использовать ленту, чтобы связать свободные концы (буквально говоря), так как вы будете полностью оборачивать плиту, прежде чем перемещать ее.
2. Принесите свою тележку и поставьте ее рядом с дровяной печью. Передняя часть подвижной тележки (плоская часть, куда вы кладете груз) должна быть обращена к передней части печи;
3. Затем поместите дровяную печь на тележку. Попросите одного человека наклонить печь назад так, чтобы она стояла на двух ножках. Затем вставьте подвижную тележку под плиту и толкните тележку как можно дальше.
4. Для следующего шага потребуется вся энергия, которую вы и ваши помощники сможете призвать. Количество необходимых помощников будет зависеть от размера дровяной печи, но необходимо как минимум три человека (больше, если это очень большая модель), чтобы сделать процесс менее напряженным. Попросите одного человека держать тележку, а затем остальных немного приподнять задний конец дровяной горелки над землей, чтобы тележка могла полностью скользить под печью.
5. Когда дровяная печь окажется на тележке, отрегулируйте ее положение так, чтобы она не опрокидывалась.
6. Затем возьмите веревку или ремни и закрепите дровяную печь на месте;
7. Переместите загруженную тележку в комнату, где вы хотите поставить дровяную печь. Если это большая печь, вы можете попросить своих помощников подпирать печь по бокам, пока вы ее катите, чтобы она оставалась устойчивой.
8. Как только вы доберетесь до комнаты назначения, выгрузите печь из тележки, следуя инструкциям по загрузке в обратном порядке.
9. Наконец, отрегулируйте печь, как только она окажется в нужном месте, затем снимите движущиеся одеяла, прежде чем, наконец, снова заткнуть трубы дымохода.

Как перевезти дровяную печь в другой дом

Перенести дровяную печь в другой дом, безусловно, непросто, особенно если речь идет о гигантской дровяной печи.

Если вы решили сделать это самостоятельно, важно знать, как правильно перемещать тяжелую дровяную печь.

Во-первых, вы должны взять плиту с ее текущего местоположения и отнести ее к ожидающему грузовику. Для этого вы будете использовать тележку, поэтому в основном вы выполните те же шаги, которые мы описали для перемещения дровяной печи в другую комнату; только на этот раз вы будете катить его снаружи к ожидающей машине.

Когда горелка окажется снаружи, выполните следующие действия:

1. Загрузите дровяную печь в ожидающий грузовик. Если у вас есть гидравлические подъемные ворота, отлично. Ваша работа станет намного проще и безопаснее. Если нет, то для этого вам понадобится несколько помощников (не менее четырех). Попросите двух человек поднять нагруженную тележку, а еще двое толкают ее сзади.
2. После того, как вам удалось успешно затащить дровяную печь в ожидающий автомобиль, используйте веревку или ремни, чтобы привязать печь к борту автомобиля. Мы рекомендуем загружать дровяную печь вместе с тележкой для мебели и оставлять ее там во время транспортировки, чтобы ее было легче разгрузить, когда вы доберетесь до места назначения.
3. На новом месте выгрузите дровяную печь из грузовика, следуя приведенным выше инструкциям по загрузке в обратном порядке, до тех пор, пока вы не ввезете свою дровяную печь в свой новый дом и не поместите ее в предпочитаемом месте.

Опять же, если речь идет о лестнице, мы рекомендуем нанять профессиональных грузчиков, чтобы они перевезли для вас дровяную печь.

Как переместить дровяную печь вниз по лестнице

Переместить дровяную печь вниз — большая проблема. Что касается оборудования, не стесняйтесь добавлять ограждения для краев лестницы в первоначальный список, которым мы поделились ранее. Они защитят края лестницы от повреждений.

Если у вас лестница с ковровым покрытием, вы также можете наклеить самоклеящуюся пластиковую пленку для защиты лестницы. Старые одеяла или коврики отлично подходят для деревянной или мраморной лестницы. Тем не менее, вы всегда можете использовать напольные направляющие для покрытия лестницы в качестве альтернативы. Они отлично подходят для всех видов лестниц.

Не забудьте закрепить любые мягкие напольные покрытия полиэтиленовой пленкой или малярным скотчем. Пластиковые крышки, в свою очередь, должны иметь нескользящую поверхность.

Что касается подготовки, оберните перила и перила одеялами, чтобы предотвратить появление царапин и вмятин, а также свести к минимуму риск поломки в день переезда. Закрепите их на месте с помощью упаковочной ленты.

Предполагая, что вы сделали все приготовления и загрузили дровяную печь на тележку, пришло время спустить дровяную печь вниз по лестнице. Важно, чтобы один или два человека были впереди для поддержки загруженной тележки, так как один человек (наверху лестницы) держит тележку сзади.

Перемещая дровяную печь вниз по лестнице, наклоните тележку назад, как только вы достигнете вершины лестницы, так как удерживание тележки в вертикальном положении смещает вес вперед, что позволяет легко потерять контроль и отправить все вниз. Поэтому убедитесь, что вес печи приходится на заднюю часть мебельной тележки.

По мере того как вы катите тележку вниз, вместо того, чтобы толкать ее, слегка потяните тележку на себя и опускайте ее по одному шагу за раз, пока ваши помощники оказывают небольшое сопротивление спереди.

Продолжайте двигаться медленно, пока не дойдете до последней ступеньки, при этом следите за тем, чтобы оба задних колеса тележки одновременно достигали края каждой ступеньки и опускались на следующую.

---

Перемещение дровяной печи всегда пугает, особенно при перемещении ее между разными домами или любым местом, где есть лестница.

Мы по-прежнему настаиваем на том, чтобы оставить это дело профессионалам, если только вы не меняете местами внутри дома. Однако, если вы решите применить подход «сделай сам», шаги, которые мы здесь обсудили, должны гарантировать, что у вас есть все основания.
