На фотографии Кузнецов Игорь Викторович (слева) и Кузнецов Виктор Игоревич.



Кузнецовым Игорем Викторовичем разработаны сотни  печей различного назначения и разной тепловой мощности из кирпича: отопительные, отопительно-варочные, русские печи — теплушки, печи для бань с регулированием нагрева воды и регулированием температурно-влажностного режима в парилке бани. Кроме того, изобретены печи выше указанного назначения, совмещённые с каминами, при этом стенки камина обогреваются и являются частью печи. Автор предоставляет доступ ко всем своим разработкам на этом сайте

Мы – группа единомышленников, высококвалифицированных специалистов печников, строим выше указанные печи, а так же понимаем их работу. Совместно с руководителем занимаемся разработкой новых конструкций печей, от проекта до испытания и внедрения. Будем рады видеть Вас среди нас!





Как найти хорошего печника и не попасть к дилетанту.

Интернет заполнен сайтами с указанием в названии фамилии Кузнецова. С красивой рекламой о строительстве печей Кузнецова, с указанием как построить, принцип работы, основные правила, продают или размещают на сайте фальсифицированные чертежи печей Кузнецова, дают рекомендации, улучшения, изменения, прикладывают чужие фотографии и прочее.

Такая реклама уравнивает квалифицированных печников с людьми умеющими делать красивую рекламу, но не умеющими делать печи. На сайте нет контактной информации, какой системы делают печи, не могут приложить чертежи требуемой печи. От этого страдают много людей, получивших не работоспособные печи.

То же касается работы сайта Авито (Avito). В разделе печник вначале разместили сотни тысяч адресов печников, разобраться в их квалификации было нельзя. Там размещали любые чужие фотографии печей, не имея на это право и не имея возможности ее построить. Сейчас на сайте размещается платная реклама. Результат тот же.

Что касается печей системы СДГ (Свободного Движения Газов) Кузнецова. Самое квалифицированное решение, это выполнение печи по индивидуальному техническому решению (Это проект отопления в эскизном виде). По нему можно определиться с материалами, их количеством, стоимостью, условиями работы. Наши печники по нему могут построить печь.

Трудно определиться, кто делает наши печи, хотя возможно и прошел у нас обучение. У него должен быть наш сертификат, подписанный Кузнецовым и заверенный печатью НП Развитие Системы Печей Кузнецова, действующий в течении одного года. Надо спросить у печника, печь какого автора или из каталога будет делать. Если печи Подгородникова И.С., типовые печи ПТО, указанных в книге А.Е. Школьник «Печное отопление малоэтажных зданий», авторских печей признанных авторов, то это хорошие печи. Печник должен сказать и показать чертеж печи, которую будет делать из указанных материалов без ИЗМЕНЕНИЯ. Не годятся чертежи из интернета, хотя там утверждается что это печь Кузнецова. Там приводится в большей части фальсификация. Это рекламный обман и дискредитация печей нашей системы.

На сайте http://stove.ru есть много бесплатных чертежей печей. Эти печи с сухим швом, уже значительно лучше в теплотехническом отношении, печей системы ПДГ (принудительного движения газов)
Или в каталогах платных печей, улучшенных конструкций, http://www.stove.ru/katalogi .

Есть платные чертежи современных новых печей, http://stove.ru/katalogi/osobo_tsennyie_proektyi .

Есть статья, В помощь людям делающим наши печи http://www.stove.ru/stati/v_pomosch_lyudyam_delayuschim_nashi_pechi  .
Можете подобрать себе печь для личного пользования. Делать надо СТРОГО по чертежам.

БЕРЕГИТЕСЬ ПОДДЕЛОК.



Подробнее

Печи Кузнецова своими руками

Развитие печи (эволюция очага)

Когда-то человек грелся у костра. Потом догадался развести костёр внутри лёгкого жилья: вигвама, типи, чума, юрты.

Потом пришла мысль обложить костёр камнями, потому что понял, что нагретые камни долго сохраняют тепло.

Так появился очаг.

Немного помудрив над очагом, догадался превратить его в то, что теперь мы знаем как камин. И всё бы на этом и закончилось. Но наши предки жили в более суровых краях, нежели изобретатели камина.

И пришло им в голову сдвинуть заднюю стенку камина, или очага, так, чтобы костёр внутри грел не воздух над ним, а каменный свод; выходу же дыма поставить препятствием щиток, заставляя его совершить кульбит и нырнуть вначале вниз, а только потом рвануться в небо по трубе. Так появилась русская печь. И прослужила она верой и правдой нашим северным предкам не одно столетие, если не тысячелетие.

И так появился первый колпак, удерживающий в себе тепло, в то время как вытяжка дыма проходила по другому ярусу — ниже самого горячего уровня. А вместе с колпаком появилось частичное

разделение потоков: горячего и менее горячего. Экономичность и тепловая эффективность печи сильно выросла по сравнению с камином, который, несмотря на все ухищрения продолжает топить небеса, а не помещение. Это разделение, именуемое теперь СДГ (свободным движением газов — современный вариант термина, введённого Михайло Васильевичем Ломоносовым, впервые назвавшим его «вольным движением газов») и легло в основу теории колпаковых печей.

Нашему гениальному соотечественнику инженеру-теплотехнику Иосифу СамуиловичуПодгородникову (1886-1958) удалось сделать следующий революционный шаг: поставить на пути выходящих из первого колпака газов второй колпак, вынуждая выходящие топочные газы совершить ещё один кульбит: вначале ударить своим раскалённым потоком в крышу второго колпака, а только потом уже подвернуться вниз и найти выход и отдушину в печной трубе. Так появилась

печь Подгородникова «двухярусный колпак», или, как автор сам её называл «двухэтажный колпак».

Ну а Игорю Викторовичу Кузнецову, одному из ведущих инженеров Уралмашзавода, осталось только подхватить это начинание, разработать множество практичных и полезных типовых решений данной схемы (более 150 типовых конструкций) и жизнью своей доказать жизнеспособность, прогрессивность и универсальность этого нового направления в строительстве печей. Теоретически и практически. Чем он и занимается с 1998 года.

А многочисленное сообщество последователей — от маститых печников со стажем и знаниями инженеров-теплотехников за плечами до новичков и начинающих, только пробующих себя в этом интересном, достойном и полезном ремесле, пожалуй самое яркое подтверждения жизненности двуколпаковых печей, которые по праву называются теперь

печами Кузнецова. Поскольку именно Игорю Васильевичу удалось то, чего так и не сумел или не успел добиться при жизни Иосиф Самуилович Подгородников (система ли советская помешала с её масштабной индустриализацией и прицелом на городское население, или иные обстоятельства)— внедрить в жизнь это открытие.

И если вы полны решимости углубиться в теорию и освоить на практике кладку двуколпаковых печей Кузнецова, вы также сможете внести свою посильную лепту в этот интересный и полезный во всех отношениях процесс. Успехов вам на этом поприще!

теория и устройство, кладка своими руками, примеры конструкций

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Некоторые из печей И. В. Кузнецова

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале.

Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить.

Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Почему – кузнецовки?

Но стоит ли останавливаться особо на печах именно Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал печи русского образца не как охраняемый реликт прошлого или дорогой предмет роскоши, но как непременный атрибут экономичной энергетики будущего, которое ныне – настоящее. Остальные спохватились, что называется, когда жареный петух клюнул.

В результате – кузнецовка на 4 кВт обогревает дом в 100 кв. м. так же, как фирменная «оттуда» топка на 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что фирменные рекламисты свои проспекты творят, пожалуй, вынюхав «дорожку счастья». Во всяком случае, факт, что Кузнецову постоянно поступают заказы из США, Канады, Швеции, Финляндии, которые по печам сами не в хвосте плетутся. Конкретно же преимущества кузнецовок заключаются в следующем:

• Высокий КПД – 80% для печей Кузнецова не диво.
• Высокая температура сгорания топлива без использования технологий и материалов, требующих промышленного производства.
• Как первое следствие из предыдущего – всеядность. В кузнецовках до золы сгорает любое топливо, а осаждение сажи минимально.
• Второе следствие – несложный уход: т.к. сгорает и сажа, печи Кузнецова можно не чистить годами.
• Меньшая материалоемкость в сочетании с равномерной теплоотдачей между топками: в городской квартире с центральным отоплением температура в течение суток колеблется больше, чем в доме, отапливаемом кузнецовкой при 2-х топках в сутки.
• Широкие возможности встраивания водогрейного контура без ухудшения технических параметров печи.
• Хорошая тяга при коротком дымоходе, что удешевляет и упрощает строительно-монтажные работы при ее постройке.
• Пластичность конструкции и внешнего вида как следствие двухколпаковой схемы (см. далее): не ухудшая печи, ее можно сконструировать практически под любое помещение и требования дизайна.
• Автоматическое перераспределение тяги по каналам при переходе от протопки к остыванию, что гарантирует от угара: вьюшку почти никогда не требуется закрывать, она предусмотрена более для нештатных режимов работы.

Примечание: изобретенный И. В. Кузнецовым способ перераспределения тяги в корне отличается от известной газовой вьюшки. По нему поток, создаваемый тягой, пропускается мимо нагретых частей тела печи специальными низовыми каналами, а когда в топке горит пламя, конвекция от него оттягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую вьюшку может выдуть обратной тягой при задувании в трубу, или, наоборот, вытянуть при сильном ветре, а в кузнецовке любой поток воздуха пройдет мимо всего, что он мог бы выстудить.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Первое: колпак на колпаке

Принцип построения печи, позволяющий реализовать преимущества свободного хода газов, известен давно. Это – двухколпаковая печь, схема устройства которой показана на рис. Начнем разбор с левой его поз.

Схемы двухколпаковых печей

Наружный воздух поступает через поддувало 1 в топку 2. Топка может быть снабжена сужающимся соплом – хайлом – в котором в одноколпаковой печи образуется газовая вьюшка: легкие нагретые газы под колпаком своим давлением не пускают «на продув» тяжелый наружный холодный воздух, как воду в опрокинутый стакан. Но в двухколпаковых печах газовая вьюшка из-за тяги со стороны второго колпака часто оказывается неустойчивой. Поэтому двухколпаковые печи до Кузнецова строили редко.

Сразу после растопки, когда горят самые легкие и энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизному. В печах Кузнецова – в пиролизном режиме, они специально так и сконструированы. Пиролизные газы догорают под сводом 4 первого колпака 3. Подсводное пространство первого колпака аналогично дожигателю чисто пиролизной печи.

Пиролизное горение под колпаком получается саморегулирующимся: если топливо очень уж разгорелось, «подушка» догорающих газов расширяется вниз; вверх не дает свод колпака. Из-за этого затрудняется отток дымовых газов, он ведь идет вниз. Соответственно, слабеет и тяга, горение немного утихает. Если же горение ослабевает, все происходит наоборот.

При переходе горения в малоактивный режим или дотлевание углей оба колпака работают уже просто как теплоприемники канальных печей, добирая остаточное тепло топлива. Но в голландках и шведках оно большей частью «просвистывает» в трубу: согласно всем известному гидродинамическому закону Бернулли, в узком канале скорость потока будет больше. А под колпаками остаточные газы будут неторопливо ворочаться, пока их тепло не уйдет в кирпич.

Примечание: в канальных печах при сильном ветре снаружи часто приходится выгребать из топки еще тлеющие уголья и закрывать вьюшку, иначе все тепло «высвистит», пока топливо догорит до золы. В колпаковых печах этого вредного эффекта нет – резкое расширение от дымохода в колпак не позволяет ветру разгуляться в печи, и можно спокойно ждать, пока топливо не отдаст свой запас энергии до последней калории.

Идеальная двухколпаковая печь – круглая в плане. Тогда ее тело 5 является одновременно и вторым колпаком. В нем также есть невидимая зона термохимических реакций 6 под сводом. В ней нейтрализуются остатки моноокиси углерода (угарного газа) и окислов азота, образующихся в топке вследствие значительно более высокой, чем в пламенной печи, температуры сгорания. В дымоход 7 уходят только углекислый газ и пары воды.

Хотя круглую кирпичную печку обычного типа сложить можно, но, если она двухколпаковая, устроить в ней прочистные дверцы сложно, а чистить ее (когда-то же, да придется) трудно. Поэтому на практике двухколпаковые печи выполняют, если привлечь аналогию с электроникой, не по параллельной, а по каскадной последовательной схеме: второй колпак водружают на первый и соединяют колпаки между собой дымоходами (или одной сплошной широкой щелью) с тыла печи, правая поз. на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание: чтобы в круглой двухколпаковке газовая вьюшка была устойчивой, кроме ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире такого же L1 между топкой и первым колпаком.

В том и другом случае во второй колпак можно безо всяких опасений встраивать водогрейный регистр любого типа. Основное тепло телу печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше двухколпаковки не были в употреблении: при дешевом топливе небольшое повышение КПД не окупало сложности работы, а мыться на кухне в корыте тогда было делом обычным.

Теперь и топливо дороже, и требования к качеству жизни выше. И тут второй колпак пришелся как раз кстати. Сколько бы тепла под ним не ушло в водогрейку, режим горения не нарушится: первый колпак из плохо проводящего тепло кирпича надежно изолирует высокотемпературный каскад от паразитных теплопотерь.

И в то же время газы под второй колпак подходят, с одной стороны, достаточно остывшие и прореагировавшие, чтобы теплообменник можно было выполнять из обычных конструкционных материалов, не опасаясь его прогорания и осаждения сажи на нем. С другой – температура во втором колпаке при КПД печи в 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О многоколпаковках

В принципе возможно круглую колпаковую печь выполнить многокаскадной; каждый каскад – 2 колпака, с отверстием в своде и глухой сверху, как показано на рис. При трех каскадах (6 колпаков), конструкцию, которую можно условно назвать печью со свободным ходом газов (левая поз. на рис.) возможно сделать самонастраивающейся под любое топливо, от мазута до кизяка, с КПД до 97-98% в любом режиме топки. Однако точному аналитическому расчету она не поддается, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Схемы многоколпаковых печей

Печь с четными (с отверстием в своде) колпаками, доведенными до ее пода (правая поз. на рис.), способна, в принципе, показать КПД в 85-90%, в зависимости от режима горения и вида топлива. Но и ту, и другую, во-первых, очень сложно чистить. Во-вторых, первый колпак получается очень маленьким, и температура под ним будет вполне пиролизной, около 1500 градусов. Никакой металл ее не выдержит, разве что платина. Вольфрам и тот сгорит, как нитка лампочки с разбитой колбой. А будет ли держаться на весу футеровка для пиролизных печей, на опыте пока никто не определял.

Примечание: черные пунктирные линии на рисунках – не металлоконструкции. Это образующие (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних обрезов колпаков от пода.

Видео: пример проекта двухколпаковой отопительно-варочной печи

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

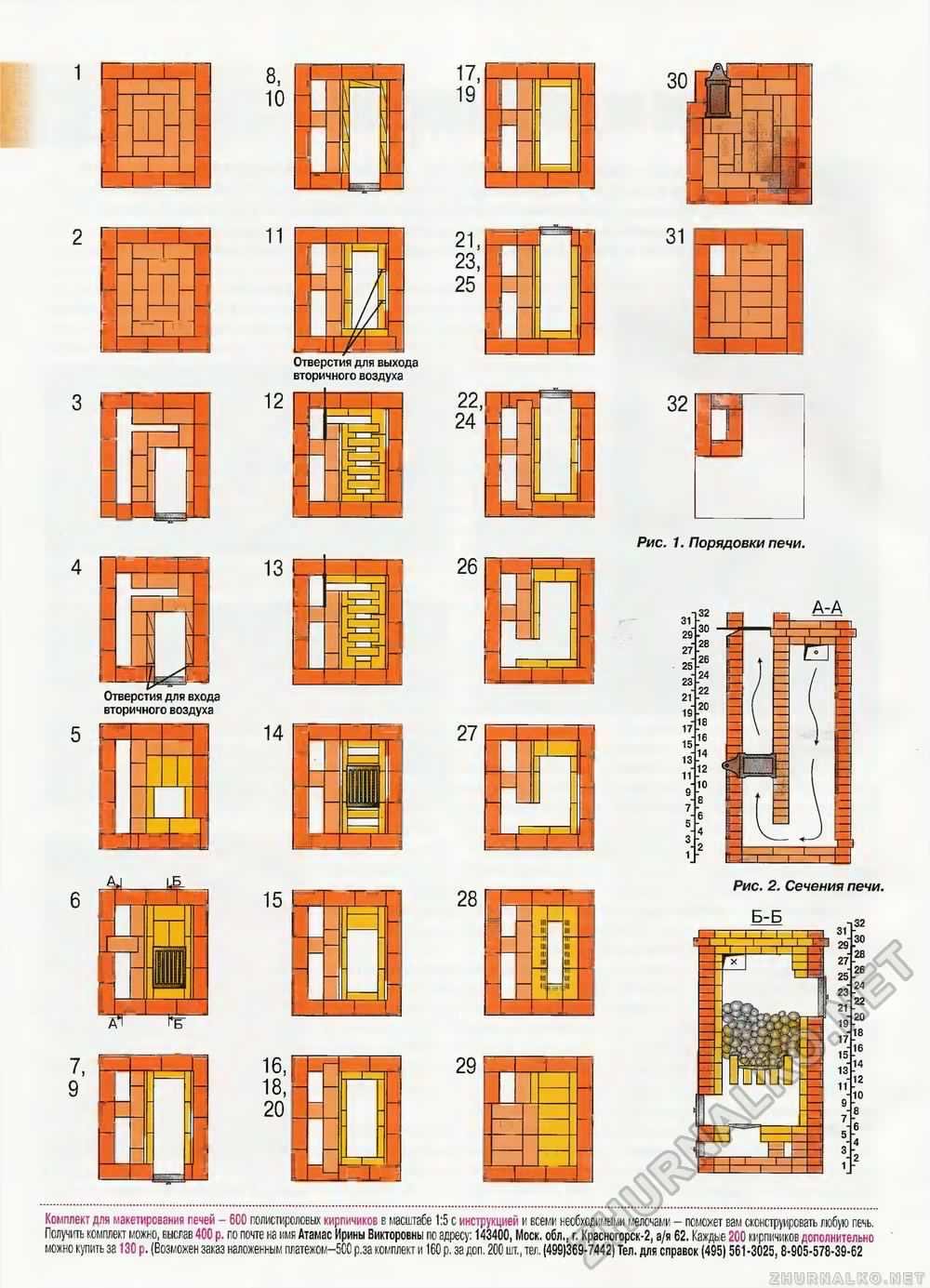

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т. п.

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

О последователях

Чертеж самодельной печи Кузнецова

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Порядовка самодельной печи Кузнецова

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Видео: процесс кладки печи 3 х 3,5 кирпича

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Загрузка…

Обсуждение темы “Печь Кузнецова”

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Печи Кузнецова с хлебной камерой, с лежанкой: порядовки и чертежи

Печи Игоря Кузнецова завоевали популярность благодаря эффективности и стабильной работе. Их конструкция принципиально отличается от привычных канальных печей, и на основе базовых моделей можно создавать совершенно новые и воплощать в жизнь авторские замыслы, комбинированные печи для дома или бани с оригинальным дизайном.

В чем отличие

Главная особенность группы печек, изобретенных Кузнецовым — отсутствие протяженных дымовых каналов с множеством поворотов и изгибов. Чтобы максимально использовать тепло от сжигания топлива, в канальных печках предусмотрена система ходов, по мере продвижения по которым горячий дым нагревает кирпичи. При этом печь нагревается на разных уровнях неравномерно, что может привести к растрескиванию кладки. Кроме того, возникает необходимость в регулярной чистке узких мест и поворотов.

Печки Кузнецова для дома и бани лишены этого недостатка. В них горячие газы из топки поступают в так называемый колпак — внутреннее пространство, сверху ограниченное перекрытием, а снизу имеющее выход. Нагретый дым поднимается в самый верх колпака, где задерживаются до тех пор, пока не начнут остывать. По мере охлаждения они по стенкам колпака постепенно опускаются вниз, а их место занимает новая порция дыма.

Остывший дым через канал выходит в дымоход или в еще один колпак в зависимости от конструкции и назначения печи. Постепенно, по мере прохождения через каскады колпаков, дымовые газы остывают до температуры 120-150 градусов. Температура газов на одном уровне каждого колпака одинакова, что позволяет избежать неравномерного расширения кирпича.

Достоинства колпаковых печей

Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
• колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
• температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
• на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
• для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
• отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
• по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Виды

В зависимости от назначения, колпаковые печи бывают:
• Отопительные, предназначенные для обогрева жилища. Они могут отапливать несколько помещений, в том числе в двухэтажном доме;
• Отопительно-варочные, совмещающие две функции — отопления и приготовления пищи;
• Хлебные, предназначенные для выпечки, обычно их встраивают в комбинированную печь;
• Камины;
• Печки-каменки для бани;
• Уличные печи-барбекю, в том числе оснащенные казаном и хлебной камерой.

На основе кузнецовской технологии кладки, можно сделать целые печные комплексы, включающие и варочную плиту, и духовку, и камин, и даже оснащенные одной или несколькими лежанками. Дымовые потоки от разных источников пламени легко объединить в одном колпаке, не вызвав ненужных завихрений и противотоков.

Требования к фундаменту

Все печки, сложенные по колпаковой технологии, нуждаются в устойчивом фундаменте, не связанном с основанием дома или бани.

Высота фундамента должна быть не меньше 30 см, а его верхняя плоскость — на 5-10 см ниже чистового пола. Фундамент под печь делают из монолитного бетона марки М200 или выше с двухуровневым армированием прутком. По горизонтали его габариты должны превышать размеры печи на 10 см с каждой стороны.

Прежде чем приступить к монтажу опалубки, необходимо снять верхний слой грунта и выполнить песчаную или песчано-гравийную подушку толщиной 15-20 см с трамбовкой. На подушку обязательно кладут гидроизоляцию, после чего ставят опалубку из досок, укладывают арматуру с обязательной вертикальной перевязкой и заливают бетоном.

Сушат фундамент в течение 2-3 недель, в случае жаркой и сухой погоды его регулярно увлажняют и накрывают пленкой. После этого выполняют выравнивание цементно-песчаным раствором и приступают к кладке печи.

Простая отопительная

На чертеже представлена отопительная колпаковая печь. Топка и пространство над ней образуют колпак. Дым, поднимаясь в него, нагревает верхнюю часть печи, после чего опускается по широким каналам, расположенным с боковых сторон. Опустившись вниз, они поступают в пространство вдоль задней стенки печки, откуда поднимаются вверх и идут к дымовой трубе.

Ниже представлена схема-порядовка. Часть кирпичей, как видно из схемы, распилена для создания наилучшей аэродинамики. Пилить кирпич можно болгаркой или циркулярной пилой, заменив штатный круг на алмазный. Кирпич при этом необходимо жестко зафиксировать.

Отопительно-варочная

Печка колпакового типа, оснащенная варочной плитой и духовым шкафом. Плита служит перекрытием для топливной камеры и духовки, она утоплена в нишу, оснащенную вытяжкой. Духовку можно использовать как хлебную камеру. Вытяжка закрывается заслонкой. Топка и окружающее духовку пространство выложено из шамотного кирпича, что позволяет поддерживать в них стабильную высокую температуру.

Печка оснащена летним ходом, который закрывается заслонкой, расположенной в 21 ряду. При растопке для улучшения первоначальной тяги заслонку можно открыть, тогда дым из топливной камеры пойдет напрямую в дымоход. После того, как очаг устойчиво разгорится, задвижку постепенно закрывают, и дым направляется через каналы вдоль задней стенки печки, и она начнет работать как отопительная. Если необходимо использовать печь только для готовки или выпечки хлебной продукции, заслонку оставляют открытой на все время работы.

Видео: как сложить отопительно-варочную колпаковую печь

Отопительная с камином и лежанкой

Чертежи и схема печи взята с авторского сайта И.В. Кузнецова. Печка оснащена топкой, камином и лежанкой, степень нагрева которой регулируется задвижкой. На рисунке представлен внешний вид устройства. Топка и поддувало расположены с одной стороны, камин — с противоположной, что позволяет вывести их в разные помещения.

Топливник и каминная топка выполнены из шамотного кирпича, остальные части — из керамического. Порядовка показана ниже.

Банная печь-каменка

Еще одна авторская работа Кузнецова — печка для бани БИК-41, оснащенная встроенной каменкой и регистром, подключаемым к контуру ГВС. Общий вид банной печки представлен на рисунке.

Двухярусная колпаковая конструкция достаточно проста, вместе с тем позволяет быстро нагреть каменку и топочное отделение бани и длительно сохранять в нем температуру. За счет встроенного регистра можно решить проблему нагрева воды для душевой. Топка расположена со стороны комнаты отдыха или подсобного помещения бани. Каменка выполнена в виде духовки, дверца находится на боковой стенке.

На сайте И.В. Кузнецова можно найти и другие модели печей для бани с подходящей теплоотдачей, в том числе со встроенным камином, выходящим в комнату отдыха. Как и в других комбинированных печах, топить обе топки можно одновременно и независимо друг от друга.

Русская печь со встроенным камином

Усовершенствовав обычную русскую печку, Игорь Кузнецов добавил к ней встроенный камин, там самым решив сразу несколько потребностей дачников: отопление, приготовление пищи и обустройство уютной гостиной с живым огнем.

Печь включает в себя три камеры:
• каминную топку;
• подтопок;
• варочную камеру.

Каминная топка расположена на боковой стенке относительно устья. Подтопок находится ниже устья, его свод образован варочной плитой. При топке устье варочной камеры необходимо плотно закрывать хорошо подогнанной герметичной заслонкой. Порядовка русской печки с камином изображена на рисунке, взятом с сайта Кузнецова. При кладке рекомендуется использовать армирование из оцинкованной сетки, укладывая ее через один ряд.

На основе печей Кузнецова создано немало интересных и многофункциональных конструкций для дома, дачи или бани. Причем их дизайн настолько привлекателен, что печь становится центром интерьера, задающим его стиль. Сложить колпаковые печи своими руками вовсе не сложно, если следовать рекомендациям их автора. На сайте Кузнецова представлено множество чертежей и порядовок печек различного назначения, указаны их технические характеристики и размеры. Нужно лишь подобрать подходящую, и ваш дом наполнится уютом и теплом.

чертежи и порядовки печей из кирпича

Русская печь всегда славилась в своем Отечестве, но и далеко за его рубежами. Настоящие мастера-печники создавали не просто кладку для обогрева дома и приготовления пищи, они выкладывали изразцами целые произведения искусства, вкладывая в них свою душу.

Где-то к середине прошлого столетия, в связи с приходом в наши дома парового отопления и газовых плит, профессия печника практически исчезла. Но, что интересно, именно в это время, в шестидесятые годы 20-го века начал свою деятельность уникальный конструктор и проектировщик печей И. В. Кузнецов. Всю свою жизнь мастер посвятил разработке и усовершенствованию печей. Им была создана особая технология, которая пользуется большим спросом и в наши дни.

Создание печей по этой технологии и чертежам обеспечивает великолепный прогрев современному жилищу и придает ему неподражаемый шарм. Давайте подробнее разберемся в его авторских печах в этой статье на нашем сайте.

Главное, к чему всегда стремился Кузнецов — это повышение эффективности работы своих печей. У одних печей он повышал теплосбережение, у других совершенствовал топку, к третьим добавлял какое-то новое оборудование. В результате именно печь Кузнецова доказала временем высокое качество своей конструкции, ее надежность и безупречность внешнего вида.

Печь Кузнецова из кирпича

Особенность печей Кузнецова

В печках мастера была усовершенствована система движения газов. Теплый воздух должен сохранить тепло, а холодный выйти наружу. Данные печки стали называть «колпаковыми», поскольку внутри них образовывался, так называемый колпак — тепло выделяемое пламенем и нижними деталями печи.

Этот колпак, можно сказать, производил разделение газа на холодный и горячий. Последний удерживался в колпаках, сберегая теплый воздух. За счет этого повышается температура горения в колпаках и коэффициент полезного действия доходит до 95%, тогда как у обычной простой печи этот показатель не превышает 40%.

Созданная Кузнецовым система движения газов препятствует возникновению сажи и способствует прогреву печи равномерно по всему объему.

Свободное движение газов в печи

Процессы и условия работы системы свободного движения газов по Кузнецову выглядят следующим образом:

1. Форма и объем колпака может быть любой
2. Перенос тепловой энергии происходит естественным путем
3. Процесс турбулентного движения газов в колпаке
4. Горячие газы поднимаются в самую верхнюю точку внутри колпака
5. Холодные газы собираются в нижней точке колпака
6. При повышении температуры в колпаке, поднимается и давление в нем
7. Равномерный нагрев стенок колпака
8. Сам источник нагрева колпака должен обязательно располагаться снизу него
9. Источников нагрева колпака может быть несколько
10. Способность колпака создавать эффект «газовой вьюшки»

Какие достоинства имеют печи Кузнецова:

— равномерный прогрев дома или другого помещения
— существует больше пространства при монтаже стального нагревательного элемента
— процесс горения происходит без копоти и дыма
— не нужно постоянно чистить печь
— небольшие теплопотери
— экономичное расходование топлива
— устойчивость к проявлению трещин
— можете изменить внешний облик вашей печи

Все известные нам бытовые печи подразделяются на несколько видов:

— варочные (для разогрева или приготовления еды)
— отопительные (обогрев помещения)
— банные
— уличные (барбекю, духовки)
— хлебные

Необходимо подчеркнуть, что печи конструкции Кузнецова позволяют производить многофункциональные устройства, например, отопительно-варочные печи.

Кузнецов в своих работах сумел создать не только варочную панель, а и духовку. Отопительно-варочную печь отличает достаточно замысловатое строение, и далеко не любой специалист решится на ее изготовление самостоятельно.

Тут просчитан буквально каждый кирпич, учтена жирность глиняного раствора. Из-за появления дополнительного духового шкафа усложнилась система колпаков, которых стало не один, а целых три штуки.

Печь-камин — это уже изобретение для большой комнаты или гостиной в доме. Такой вариант печи способен обогреть большой объем помещения. И пусть в нем нет специального приспособления для приготовления еды, наличие особого лежака сделает ваше времяпрепровождение у такого печи-камина приятным и полезным.

Банные печи Кузнецова отличаются очень высоким уровнем теплоотдачи. Поэтому одна печь согревает сразу три помещения: саму парилку, помывочную и помещение для отдыха. Такие печи в наше время используются для получения эффекта русской бани.

Они долго удерживают тепло и в процессе данных процедур, уже нет необходимости в дополнительной подкидке дров. По чертежам и схемам Кузнецова дымоотвод отработанных газов происходит благодаря естественной тяге. Чем больше сам колпак, тем лучше прогревается печь.

Основной эффект получается общей площадью стен колпаков и внешнего пространства. Поэтому печь Кузнецова никогда не ставится ко внешней стене дома. При возведении такой печи необходимо учитывать внутреннюю замкнутость и максимальный доступ ко всем колпакам для чистки.

Как собрать печь Кузнецова своими руками

Это вполне реально, только сначала определитесь, для решения каких задач будет использоваться эта печь в вашем доме. Ведь автором разработано более полутора сотен разных печей и чертежей к ним. Выберите вариант, необходимый вам.

Схема отопительно-варочной печи Кузнецова

Конструкция наиболее простой печи Кузнецова

Внимательно рассмотрите схему помещения, где вы предполагаете установить печь. Если дом находится в состоянии проектирования, спланируйте ее расположение так, чтобы все помещения в доме были прогреты в итоге одинаково. Делать такое отопление в уже существующий дом не рекомендуется, хотя и возможно.

Обязательно заранее позаботьтесь о фундаменте. Он должен быть выполнен из бетона, и должен выступать по краям на 100 мм от габаритов вашей будущей печки. Возложение фундамента — задача не из легких, поэтому целесообразней все-таки пригласить профессионала.

При самостоятельном изготовлении печи конструкции Кузнецова, необходимо запомнить
главные условия по ее сборке:

1. Внутренняя огнеупорная оболочка печки должна как будто бы зависнуть в воздухе и быть абсолютно свободной с любой стороны. Обязательно сделайте это, т.к. всем нам известно свойство кирпича расширяться при нагревании

2. При использовании шамотного кирпича огнеупорная кладка внутри печки производится только «на ребро». Кладка кирпичом из глины не регламентируется.

3. При помощи стальной проволоки необходимо усиливать связку через каждые 2 ряда кирпича

4. На заключительном этапе работ нужно обработать кирпич специальным огнеупорным составом

5. Первую топку печки производить, начиная с небольшой температуры, разогревая печь постепенно

Принцип работы печи Кузнецова понять не сложно, просто при изготовлении качественного сооружения нужно безоговорочно использовать чертежи, схемы и, так называемые, порядовки.

Порядовка для печи — это набор чертежей, показывающих мастеру поэтапную выкладку каждого ряда кирпича отдельно. Автор методики трудился над этим много лет, вам предстоит выбрать лишь нужный чертеж и строго ему следовать.

Порядовка кладки печи с 1-го по 20-й ряд

Материал для сборки печи своими руками

1. Кирпич шамотный огнеупорный для внутренней кладки. Его количество необходимо просчитать самим по чертежу.

2. Кирпич из глины для наружной кладки марки М150. Не рекомендуем покупать низкокачественный кирпич.

3. Глина (около 100 кг), тоже лучше купить качественный, тем более, что ассортимент ее в магазинах позволяет это сделать. Дело в том, что приобретение низкокачественного товара негативно скажется уже при первом обжиге новой плиты — раствор просто потрескается.

4. Песок. Его необходимо в два раза больше, чем глины. Или замените его на уже готовый глинопесчаный раствор. На 1000 кирпичей надо порядка 0,4 м3 глины и песка.

5. Металлическая фурнитура для печей (задвижки, дверки, колосники, проволока из стали и 2 уголка)

Отличие печей Кузнецова от других печек

Таких отличий при сборки печи по конструкции Кузнецова совсем не так и много. Канал между первым и вторым ярусом собирается в четверть кирпича для удлинения топки. На 21-ом ряду надо оставить два небольших прохода по бокам внутренних стенок. Они необходимы для розжига печи. Собрав печь Кузнецова своими руками по чертежам вы поймете, как это несложно и необычайно приятно.

Смотрим видео про сборку печи из кирпича

Читайте также:

Колпаковая печь Кузнецова: порядовка, фото, схема

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший практически всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно трудился над тем, чтобы его разработки эффективно работали и приносили пользу людям.

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера. При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.

Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины, выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

1. Колпаковая печь кузнецова с котлом и хлебной камерой. Источник

   Коэффициент полезного действия достигает 80%.

2. Не требуется использование промышленных технологий и уникальных материалов для обеспечения высокой температуры сгорания топлива.
3. В колпаковой печи любой вид топлива превращается в золу с образованием минимального количества сажи.
4. Уход за колпаковой отопительной печью Кузнецова совсем несложен из-за практически полного сгорания сажи. Чистку конструкции можно проводить раз в несколько лет.
5. По сравнению с централизованной системой отопления, обладающей такой же теплоотдачей, как и кузнецовская отопительная печь, в доме, где она установлена, температура воздуха более стабильна. При этом нормальное суточное функционирование конструкции Кузнецова обеспечивается всего лишь двумя топками.
6. Экономия средств, идущих на приобретение материала для обустройства короткого дымохода (поскольку тяга и так хороша), а также удобство монтажа такого элемента конструкции.
7. Водогрейный контур встраивается в печь без какого-либо ущерба для технических параметров сооружения.
8. Внешний вид и изящность двухколпаковой печи Кузнецова позволяет решать различные задачи, стоящие перед дизайнером и касающиеся стилистического оформления помещения.

Самостоятельное изготовление

Пример работы. Источник

Прежде чем начать строительство колпаковой печи Кузнецова своими руками, нужно четко знать, какую роль в доме или на приусадебном участке она будет выполнять. Во всеобщее пользование представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать себе наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова своими руками для отопления жилого помещения.

Проектируя установку двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она смогла равномерно обогреть все помещения жилого назначения. Не совсем удобно сооружать такую конструкцию в уже выстроенном полностью доме. Тем не менее, если возникла такая необходимость, то почему бы и не постараться над таким проектом. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать или вместе с возведением основы для дома, или в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемкий и затратный по времени.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе возведения предполагает закладку фундамента. Для выполнения этого процесса нужно запастись штыковой и совковой лопатой, а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

Работы по обустройству фундамента должны выполняться в следующем порядке:

1. нужно выкопать котлован с ровными стенками на глубину до 1 м. Минимальные размеры должны составлять: в ширину 1 м, в длину 1,5 м. При необходимости увеличения периметра ямы следует соблюдать пропорции.
2. Дно котлована нужно засыпать слоем песка (высота 15 см) и оставить в таком виде на пару дней для свободного оседания.
3. Соорудить опалубку можно как из досок и фанеры, так и из подходящих изделий из древесины (старых дверей, отдельных элементов отжившей свой век мебели и прочее).
4. Из-за того, что конструкция печи Кузнецова отличается небольшим весом, армирующий прут можно брать не особо толстый.
5. Заливать раствор нужно медленно, по ходу выпуская пузырьки воздуха за счет перекапывания его лопатой. Такие действия приведут к укреплению фундамента. В итоге поверхность фундамента должна иметь вид ровной гладкой плиты, уровень которой на 2 кирпича не доходит до пола.

После заливки свежеприготовленный фундамент нужно оставить в покое на 5-7 дней, а то и более (на 20-25). Время, отведенное для полного застывания и высыхания основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем дольше выстоится фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при возведении:

1. Кирпич, из которого сооружается внутренняя огнеупорная оболочка, при нагревании склонен к расширению. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
2. Огнеупорную оболочку внутри печи создает шамотный кирпич, установленный на ребро. Чертежи не всегда передают этот момент, однако его следует учесть. При установке простых кирпичей из глины допускается свобода действий со стороны мастера.
3. Используя проволоку, нужно в каждом 3 ряду кирпичей выполнять их связку.
4. При установке всех металлических приспособлений важно оставить место с учетом их возможного расширения. Специальной прокладкой ограничивают касание изделий из металла к кирпичной кладке.
5. По окончании сооружения печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпичей.
6. Запускать колпаковую печь в работу нужно постепенно, начиная с разогрева на минимальной температуре, а затем ее повышая.

Подготовка инструментов и основных материалов

Основательно подготовиться к сооружению печи Кузнецова своими руками можно только тогда, когда под рукой будет в наличии болгарка, оснащенная алмазными дисками, и перфоратор с насадкой в виде миксера. Кроме того, к месту установки отопительного устройства нужно доставить следующие материалы:

1. кирпич двух видов: огнеупорный (шамотный) и простой глиняный марки М150. Количество этого материала рассчитывается в соответствии с чертежом, разработанным специалистом.
2. Глина хорошего качества – в пределах 100 кг.
3. Песок, очищенный от камушков и различных примесей. Его потребуется в 2 раза больше, чем глины.
4. Вместо предыдущих двух компонентов можно воспользоваться уже готовой сухой смесью, предлагаемой строительными магазинами, для приготовления раствора. Такой вариант заготовки песка и глины удобен тем, что производители товара уже предусмотрели нужные пропорции этих материалов. Готовую смесь можно брать из расчета примерно 0.2 куб. м на 500 штук кирпича.
5. Различная фурнитура, изготовленная из металла, представлена поддувальной и топочной дверкой, задвижкой, колосником, обычной стальной и заборной пластиной. Кроме этих изделий нужно еще запастись проволокой длиной 5 м, а также стальными уголками в количестве 2 штук.

Важные моменты

Правильная порядовка колпаковой печи Кузнецова позволит добиться равномерного прогревания стен и обеспечить отличную тягу.

Перед тем как начать кладку, многие мастера стелят рубероид. Однако мы рекомендуем уложить слой фольги, которая, обладая способностью к отражению, позволит лучше сохранить тепло.

Теплоотдача устройства во многом зависит от количества отделений, созданных в нем. Однако, для сооружения самой теплой колпаковой печи при их выстраивании важно соблюсти порядок кладки и условия объема.

Как выглядит. Источник

Чтобы сохранить эстетичность внешнего вида и физические параметры конструкции, которые изначально заданы на чертеже, следует своими руками шлифовать каждый кирпич перед тем, как выстраивать из него кладку.

Не допускается никаких изменений в порядовке. Однако от 23 до 27 уровня можно применить свою фантазию для декорации сооружения.

Выполнение кладки колпаковой печи

После окончательного застывания фундамент покрывается фольгой, отражающей вверх нисходящий поток тепла. Такое покрытие может слегка выступать за периметр фундамента. По окончании строительных работ излишек фольги уберется.

Как уже не раз упоминалось, кладка колпаковой печи Кузнецова выстраивается со схемой, предложенной изобретателем конструкции:

Порядовка колпаковой печи Кузнецова

1. при возведении боковых стенок используется ложковый способ выкладывания кирпича. Работа выполняется справа налево. Таким образом, начало передней и задней стенок представлено четырьмя, левой – тремя, а правой – двумя кирпичами. Последняя пара располагается между крайними кирпичами фасадной и задней стороны печи.
2. В этот ряд вставляется поддувальная дверца и закладывается проем для чистки печи от сажи. Такое окошко можно располагать с любой стороны конструкции, но только ниже уровня топки.
3. Этим рядом продолжается выстраивание стенок по примеру предыдущего уровня.
4. Пространство над поддувалом суживается и достигает в ширину размеров 1,5 кирпича.
5. Отдаленный от топки угол обустраивается перегородкой, которая будет выполнять роль трубы, ведущей из нижнего в верхний отсек.
6. Кладка боковых стенок продолжается равномерно, а для сброса продуктов горения в поддувало делается ободок из огнеупорных кирпичей и укладывается колосник.
7. Следующим рядом образуется начало топки, из которой дымоход выводится в соседнее пустотное отделение.
8. Аналогичный предыдущему ряду.
9. Огнеупорная оболочка создается из выложенного в полкирпича шамота и выполняется накрытие топки.
10. Выполняется аналогично.
11. Происходит смена кладки в полкирпича на целую единицу.
12. В полкирпича из огнеупорного материала выполняется решетка.
13. Кладка продолжается без изменений.
14. На месте решетки образуются 2 дымохода.
15. Кладка продолжается аналогично предыдущему ряду.
16. Боковые стенки огнеупорной оболочки продолжают выстраиваться в целый кирпич, и выполняется перекрытие дымоходов, ведущих в воздушное отделение.
17. Плотно устанавливается стальная пластина, перекрывающая допуск дыма на верхний уровень. Выход к нижнему дымосборнику закрывается с помощью кирпича. Теперь дым может выйти наверх только через ход, заложенный в 5 ряду.
18. Этим рядом начинается верхний уровень конструкции и фиксируется стальная пластина с трех сторон кирпичом, а с четвертой – раствором.
19. В дымосборник укладывается кирпич в качестве опоры для верхнего покрытия печи. В один кирпич выкладывается пазуха для выхода дыма в трубу из верхнего дымосборника.
20. Продолжение кладки.
21. Закладывается выход в трубу.
22. Стальной пластиной, которой предназначена роль поддержки кирпича под паросборник, накрываются передние стенки духовки.
23. Выкладывается в четверть кирпича вытяжка для паросборника, а для остальной части потолка делается перекрытие.
24. Идет ровная кладка.
25. Между дымоходом и паросборочной трубой устанавливается закрытое соединение.
26. Последующие два ряда аналогичны 24 и 23.
27. Труба оснащается пластиной-заборником.
28. Создается сплошное перекрытие из кирпича.
29. Этот ряд аналогичен предыдущему и усиливает его кладку.
30. Последующими рядами выкладывается труба сечением в 1 кирпич.

Похожие статьи:

Кладка печей из кирпича для дома и бани в Екатеринбурге











Как бы, кто не рекламировал свои печи, но лучше чем печи И.В.Кузнецова никто еще не придумал. Печи Кузнецова конструируются на основе изобретений запатентованных И.В.Кузнецовым.

Печи, признанные в Америке и Европе, с чистотой горения разрешенной в Евросоюзе. КПД близкое к 100%. Очень гибкая печная система. Печи могут сочетаться с любым набором функций, быть разной мощностью и всегда есть возможность подстроить печь под любое объемно планировочное решение помещение. Другими словами, можно исполнить любую мечту заказчика в любом помещении. На самом деле это разговор о качестве жизни. Вы зарабатываете, чтобы жить лучше, интереснее. Чтобы семья была счастлива и здорова. Печь Кузнецова сделанная по всем правилам печного искусства, это источник совершенно нового качества жизни. Банная печь Кузнецова даст Вам здоровье, долголетие, хорошее настроение. Отопительная печь принесет в дом тепло, уют, украсит интерьер, улучшит микроклимат, накормит, погреет тело. Сделайте шаг навстречу новому качеству жизни.

Гениальность печей Кузнецова подтверждается призом Инноваций в Швеции и даже американцы на своем печном сайте делают ссылку на И.В.Кузнецова (mha-net.org), а так же несколькими патентами автором которых является И.В.Кузнецов.

Печи колпаковые, чаще двухколпаковые. В печах отделяются балластные газы, мешающие полноценному горению и организован  дожёг топлива за счет подачи вторичного воздуха. В любых печах существует два КПД – это КПД изъятия энергии из топлива и КПД использования изъятой энергии. В печах Кузнецова оба этих КПД близкие к 100%. Печи очень мало требуют обслуживания. По сути это альтернативная система отопления или можно использовать, как резервную систему отопления. Поэтому делаю печи Кузнецова. Подробная вся информация об печной системе Кузнецова на сайте:  www.stove.ru .

Заявка на семинар печников с участием Кузнецова И.В.

Некоммерческое партнерство “Развитие Системы Печей Кузнецова” проводит в п. Н.Таволги  (между Екатеринбургом и Н.Тагилом, рядом г. Невьянск) совместно с «Таволжская керамика» и «Уральская палата ремесленников» очередной ежегодный практический семинар с участием Кузнецова И.В. по его системе печей свободного движения газов (СДГ)

От Вас нужна заявка на участие согласно объявлению на сайте о семинаре в Н.Таволги, /action.redirect/url/aHR0cDovL3d3dy5zdG92ZS5ydQ== в разделе новости, или /action.redirect/url/aHR0cDovL2t1em5ldHNvdnN0b3ZlLmNvbQ== , или /action.redirect/url/aHR0cDovL3N0b3Zla2l2LmNvbS9ydS8= .

Реквизиты будут Вам высланы дополнительно.

Подробнее

Еще раз о системе …

Еще раз о системе «свободного движения газа» или предложении…

Я получаю письма со всего мира от людей, интересующихся нашими печами. Они задают разные вопросы. Некоторые вопросы носят общий характер; некоторые очень профессиональны. Многие вопросы связаны со сравнением печей разных стилей, популярных в западных странах, и наших печей, построенных «по принципу свободного движения газов».Иногда мне сложно понять вопросы и дать правильные ответы, потому что я не говорю по-английски, а мои знания о процессе строительства печи, используемых материалах, строительных нормах и других стандартах, распространенных в западных странах, ограничены. Я очень благодарен людям, которые помогли мне достичь взаимопонимания с масонами и заинтересованными людьми за рубежом, а также помогли расширить мои знания. Особая благодарность Норберту Зенфу, сертифицированному каменщику, члену ассоциации каменщиков Северной Америки, с которым мы сотрудничали и сумели достичь взаимопонимания.Я очень заинтересован в обмене опытом и готов применить достижения новейших технологий и все лучшее, что было разработано в этой области, в своих печах.

Еще раз о системе «свободного движения газа»

Чтобы лучше понять суть и преимущества Системы «свободного движения газа», выступление Кузнецова рассмотрим следующее. Представим себе реку, впадающую в горное озеро и вытекающую из него, образуя водопад (рис.C1). Вода заполняет всю впадину озера (до кромки водопада) независимо от формы впадины. Всем известно, что вода на поверхности озера теплее, чем вода в глубине озера, и поэтому верхний слой теплой воды стекает в водопад. В озере остается холодная вода. Весь описываемый в данном случае процесс движения воды не требует внешней энергии и протекает за счет естественной силы. Поэтому этот процесс естественен, оптимален и целесообразен.Если мы создадим вертикальную перегородку, не доходящую до дна, как это показано на рис. C5, система будет работать за счет естественной энергии (по закону соединительных сосудов), но некоторое количество холодной воды будет работать. начать бегать в водопад тоже со дна каверны.

Как известно, воздух тяжелее горячих газов, последние полностью заполняют любую полость, перевернутую вверх дном. Если перевернуть рис. С1 на 180 градусов и заполним впадину озера горячими газами вместо воды, получим раствор, изображенный на рис.C2. Назовем это «колоколом». Движение газового потока в этом случае (аналогично движению воды в предыдущем примере) происходит за счет естественной энергии без применения какой-либо внешней энергии. Движущийся поток газа переносит тепловую энергию и продукты сгорания в печах любой конвективной системы («конвективная» означает «основанная на принципе конвекции»). Давайте подробнее рассмотрим эти две составляющие газового потока. Посмотрим, за счет чего происходит движение газа и каковы особенности системы? Пусть электрический нагревательный элемент 1 является источником нагрева.С электронагревательным элементом нет необходимости удалять продукты сгорания, а канал 2 сверху можно закрыть. В этом случае движение горячих газов в колпаке происходит за счет силы тяжести без внешней энергии тяги дымовой трубы. Самые горячие газы поступают на самый верх колокола, самые холодные, будучи самыми тяжелыми, накапливаются в нижней части колокола и стекают в канал 2.

Что будет, если добавить еще один колпак с закрытым каналом 3? система над или рядом с первым звонком (рис.C3 и C7)? В обоих случаях второй колпак всегда будет наполняться более холодными газами из нижней части первого колпака. Следовательно, первый колокол (нижний на рис. C3 и левый на рис. C7) всегда будет поглощать больше энергии, чем следующий. Однако здесь можно увидеть важное различие между этими двумя вариантами системы: каждое горизонтальное сечение системы на рис. C3, где колокола наложены друг на друга, будет нагреваться равномерно, тогда как в каждом горизонтальном сечении системы на рис.С7 нагрев будет неравномерным.

Посмотрим, что произойдет, если ТЭН отделен от колокола перегородкой, образующей канал (назовем его каналом горения), как показано на рис. C4. В этом случае движения газового потока в колпаке за счет конвекции не будет. Эта система не будет работать без внешнего источника энергии. Тяга обычно служит внешним источником энергии в печах; следовательно, производительность системы будет зависеть от количества этой энергии (т.е.е. от параметров дымохода) и сопротивления потоку газа. Если мы создадим вертикальную щель (назовем ее «сухой шов») в канале сгорания, система будет восстановлена, работая аналогично системе, показанной на рис. C3. Самые холодные газы здесь будут проходить через нижнюю часть сухого стыка.

Когда при сгорании выделяется тепло, необходимо удалить продукты сгорания. Их выводят через дымоход. Канал 2 служит дымоходом на рис. С2, а канал 3 – на рис. C3 и C4 соответственно.В дымоходе тяга влияет на движение газового потока. Здесь это затронет самый холодный газовый компонент (холодные газы из нижней части колокола). Вспомните пример с водопадом, приведенный в начале статьи, где в водопад течет только теплая вода. Показанные здесь системы работают одинаково. В этих случаях можно говорить о разделении газового потока на горячие и холодные. Если не сделать сухой стык в канале сгорания, тяга дымовой трубы будет влиять на весь газовый поток, вымывая его теплую составляющую по аналогии с системой С5, где холодная вода снизу втягивается в водопад.(То же верно и для системы на рис. C6).

Обобщая сказанное, можно перечислить все замечательные особенности «системы свободного движения газов»:

1. Колокола могут иметь любую форму и объем.
2. Тепловая энергия передается за счет естественной силы (гравитации).
3. Внутри колпака происходит турбулентное движение газа.
4. Самые горячие газы скапливаются в верхней части колокола.
5. Самые холодные и самые тяжелые газы скапливаются на дне колпака.
6. Избыточное давление (избыточное давление) создается внутри колпака с повышением температуры.
7. Стенки раструба нагреваются равномерно в каждом горизонтальном поперечном сечении, и тепло увеличивается в каждом большем поперечном сечении.
8. Источник тепловой энергии может располагаться в любом месте нижней зоны колокола. Независимо от расположения источника характер процесса нагрева остается неизменным.
9. Можно использовать несколько источников тепла.
10. Вертикальное размещение последовательных колоколов (один на другой) гарантирует, что каждое горизонтальное сечение системы нагревается равномерно.Нижний колокол всегда будет поглощать больше тепла, чем верхний. Можно использовать несколько источников тепла.
11. При горизонтальном размещении последовательных колоколов каждое горизонтальное сечение системы будет нагреваться неравномерно. Первый колокол принимает больше тепла, чем следующий.

Знание особенностей «системы свободного движения газов» необходимо для правильного понимания статьи «Основы проектирования печи», которую можно найти на сайте http: //www.stove.RU.

Все остальные системы движения газа (системы с принудительным движением газа) могут работать только за счет приложенной внешней энергии и не обладают замечательными особенностями, описанными выше. В системах с принудительным движением газа поток газа (оба его компонента) движется только за счет силы тяги дымовой трубы. Ниже приведены системы с принудительным движением газа: последовательные конвективные системы, параллельные конвективные системы (к этому типу относятся противоточные системы), комбинированные конвективные системы. Существует множество модификаций и вариаций каждой из этих систем.Практическое применение «системы свободного движения газов»

В Советском Союзе разработка «системы свободного движения газа» в печах открытого пламени продолжалась до 1958 года. Основную теорию разработал профессор В. Э. Грум-Гржимайло. Его последователь, кандидат технических наук Подгородников И.С., продолжил его дело. После смерти Подгородникова в 1958 году серьезных исследований в этой области не проводилось. Используя за основу «систему свободного движения газов», Подгородников И.С. спроектирована серия печей «Теплушка», а также ряд отопительно-отопительных / варочных печей «двойного колокола».Печи его конструкции широко производились в России и заслужили хорошую репутацию. Печь Подгородникова «Теплушка» по-прежнему считается лучшей печью для обогрева / приготовления пищи, хотя большинство этих печей по-прежнему построены с несовершенными, не герметичными дверцами духовок.

После смерти Грум-Гржимайло Подгородников написал ряд книг (первые его книги вышли под псевдонимом «И.С. Подгородник»). Одна из его книг «Бытовые печи» в прошлом много раз публиковалась, издается сейчас и пользуется большим спросом.

Мне удалось определить некоторые основные принципы, которые не нашли отражения в работе этих ученых. В частности, сформулированы «основы проектирования печей, работающих по принципу« свободного движения газа ». Используя эти материалы, а также теорию Подгородникова о конструкции печи, можно досконально проанализировать работу любой печи. Я использовал эти материалы для упрощения и усовершенствования подгородниковской «Теплушки» и отопительных / кухонных плит, что сертифицировано российским патентом.На основе этих материалов я создал сотни печей, которые обладают новыми уникальными характеристиками, которых нет в печах нигде в мире.

Какие преимущества дает «система свободного движения газов»? Почему эта работа перспективна?

Одним из главных преимуществ нашей системы является невероятная гибкость конструкции, позволяющая проектировать и строить многофункциональные печи любых размеров и форм; печи с уникальными характеристиками и функциями.В наши печи легко установить электрические нагревательные элементы, змеевик с горячей водой, варочную панель, духовку, парогенератор, теплообменник и т. Д. Мы спроектировали и построили сотни печей с такими функциональными характеристиками. Многие из наших уникальных печей объединяют несколько функций в одной плите. Многие из этих комбинаций невозможны в других системах печей. У нас есть опыт строительства печи с объемом раструба 5 кв.м. (общий объем печи с двойным колоколом составляет 10 кв.м.)

Наша система позволяет использовать высокие технологии в наших печах, что делает возможными автоматическую загрузку топлива, автоматизацию сжигания топлива и регулирование теплопередачи. Современные системы циркуляции воздуха позволяют использовать такие многофункциональные печи для домов с самой необычной планировкой.

Строим многоэтажные печи различного функционального назначения, в том числе со встроенными каминами. Все эти печи способны использовать электричество в качестве топлива (в режиме энергосбережения – накапливать энергию ночью, когда электроэнергия самая дешевая).Устанавливаем водогрейные котлы и водонагреватели в печи. Устанавливаются в каналах печей, а не в топке. Это поддерживает температуру сгорания на высоком уровне, что позволяет полностью использовать энергию топлива. Кроме того, мы нагреваем тепловую массу, а не теплоноситель (воду). Приемник тепла по массе нагревается в 5,5-6 раз лучше, чем вода, что значительно увеличивает аккумулирующую способность системы. Наши печи для паровой бани обогревают три помещения (парную, душевую и комнату отдыха).Они подают горячую воду, проветривают помещения и готовят пар различного качества, в том числе сухой перегретый пар, образующийся при температурах, близких к критическим (+ 374oC). Это дает возможность вырабатывать собственную милливольтную электроэнергию. У нас есть опыт строительства паровых печей для саун, способных регулировать параметры температуры и влажности в помещении без дополнительных устройств. Есть возможность сконструировать печи, которые могут быстро обогревать комнату, аккумулировать тепло и обогревать комнату, автоматически отслеживая заданную температуру без помощи дополнительных внешних устройств и без подачи электроэнергии.

Мы провели простой эксперимент для сравнения нашей системы с самой популярной системой на Западе – противоточной системой: плита 6 сконструирована таким образом, чтобы ее можно было легко переделать для тестовых целей. Для этого накрыли плиту чугунной пластиной, уложенной на толстый слой минеральной ваты. Печь построена из неотшлифованного мыльного камня. Во-первых, мы построили его по принципу противотока.

Печь прошла испытания, перестроена по «системе свободного движения газов» и снова протестирована.Испытания проводились в тех же условиях. За час стенки печи «обратный поток» прогреваются до 155 градусов (Цельсия), а стены печи нашей конструкции – до 180 градусов (Цельсия). Это означает, что горение в печах, построенных по принципу встречного потока, происходит при более низких температурах, и в них отсутствует разделение холодных и горячих газов. Такой эксперимент легко повторить.

Опыты Подгородникова И.С. также говорят о высоких температурах в топках «колокольных» печей.График изменения температуры внутри топки печи «Теплушка» прилагается. Этот график был создан И.С. Подгородниковым («Битовые Печи», Москва, 1960, стр. 23) (на графике указана температура в градусах Цельсия по оси Y и время в минутах по оси X. Фраза посередине на графике написано “дверца топки открыта” и соединена тонкими линиями с точками, когда это произошло (45 и 90 мин соответственно)) Быстрое падение температуры на графике вызвано открытием дверцы топки.Из графика видно, что температура горения в печах типа «колокол» или «купол» выше, чем в системах с принудительным движением газов.

Также я спроектировал печь, аналогичную плитам финских фирм «Tulikivi» и «Tiileri». Однако, в отличие от финских противоточных плит, моя плита была спроектирована по принципу «свободного движения газов». Печка оказалась очень хорошей и принесла отличные отзывы клиентов. Рис. 4 объясняет, как работают печи.Наша плита – это многофункциональная плита, нижняя половина которой нагревается лучше, чем верхняя. Таким образом, пространство вокруг печи нагревается равномерно: разница между температурой пола и потолка составляет всего около 2 градусов Цельсия. Наша печь может использовать электричество в качестве топлива (можно установить нагревательные элементы), и заметно, что характер нагрева остается неизменным независимо от используемого топлива. Печь имеет следующие режимы (функции): печь, камин, печь, коптильня (приготовление копченостей и рыбы).

Я должен отметить еще одну очень важную особенность наших печей – так называемую «автоматическую заслонку»: в наших колокольных печах горячий воздух давит на потолок колокола с силой, равной силе разница между весом холодного и горячего воздуха в объеме колокола. Горячий воздух заполняет верхние части колокола и не позволяет более тяжелому холодному воздуху попадать на вершину колокола. Поэтому более холодные газы всегда остаются на дне колпака, и только более холодные газы уносятся в дымоход.Это устраняет проблему быстрого охлаждения печи, если заслонка была закрыта вовремя. В таком случае наши печи охлаждаются незначительно, тогда как для плит с принудительным движением газов, например, противотоком, это большая проблема. Поэтому необходимо учитывать тепловые потери, которые имеют место в печах принудительной конвективной системы из-за того, что заслонка не всегда вовремя закрывается. Эти потери могут составлять несколько процентов. Не должно быть потерь тепла в печах, построенных по принципу свободного движения газов, так как они оснащены «автоматической газовой заслонкой».Если умножить средний процент потерь тепла на сотни тысяч печей, мы получим значительное количество энергоресурсов, которые можно было бы сэкономить, если бы все печи были переведены на принцип «свободного движения газов».

Еще одна замечательная особенность нашей печи с двойным колпаком: способность не терять работоспособность при длительном обжиге. Известно, что чем дольше вы сжигаете, тем горячее становятся стенки каналов и дымоходов печи. Чем горячее они становятся, тем меньше тепла они могут поглотить.В этом случае температура отходящих газов повышается, а значит, соответственно снижается и КПД печи. В отличие от систем с принудительной конвекцией, наши печи с двойным колпаком избегают этой проблемы, потому что верхний колпак, будучи более холодным, чем нижний, всегда поглощает избыточное тепло.

В процессе работы постоянно рождаются новые идеи, создаются новые конструкции печей. Около 70% всех печей, которые мы строим, имеют новый дизайн. Мы постоянно развиваемся и изобретаем что-то новое, хотя кажется, что все уже разработано.Я всегда удивлялся этому и благодарил Бога за предоставленную мне возможность. Теперь я понимаю, что Бог представил нам систему, возможности которой не имеют границ. Печи, спроектированные по принципу «свободного движения газа», – это новый этап, новый шаг в развитии печного отопления.

Предложение

В настоящее время большое внимание уделяется вопросу увеличения использования возобновляемых источников энергии. Все сбалансировано, саморегулируется и оптимально по своей природе.Использование возобновляемых источников энергии – естественный выбор, не нарушающий законы природы. Многие страны создали программы, направленные на расширение использования возобновляемых источников энергии. На разработку и реализацию таких программ будет потрачено много средств. Миллионы людей будут работать над программами по всему миру. Возникнет потребность в новых системах отопления, способных использовать возобновляемые источники энергии. Такие системы должны быть очень гибкими и легко модифицируемыми. Наша «система» полностью соответствует этим требованиям.Я предлагаю принять нашу «систему» ​​как основу для развития новой всеобъемлющей тенденции в печном отоплении, которая может предоставить множество уникальных возможностей для людей во всем мире. Это глобальный проект, и в нем необходимо объединить усилия и опыт специалистов из разных стран. Предлагаю сотрудничество в разработке этого проекта.

Мы приобрели большой опыт строительства печей по принципу «свободного движения газа». Определены основные принципы проектирования, конструкции таких печей и их использования.Были построены сотни различных печей, и все они получили высокую оценку владельцев. Я заявляю, что наши печи безупречны, но я ясно вижу безграничные возможности системы. Еще многое предстоит сделать. Печи должны быть проверены независимыми лабораториями для определения эффективности и измерения уровней выбросов древесного дыма. Каждая модель должна быть настроена и сертифицирована. Необходимо провести теоретическую оценку конструкции печи на основе «свободного движения газа» и описать движение газового потока в колпаках.Необходимо определить, как объем топки, колоколов, каналов и дымоходов влияет на работу печи. Необходимо определить взаимосвязь параметров газового потока и конструкции печи. Описывать работу необходимо с помощью простых для понимания диаграмм и формул (хотя многие вещи очень просты и понятны). Невозможно описать взаимосвязь между условиями потока газа и размерами элементов печи методами элементарной физики, потому что она имеет дело только с газами в точке баланса.Поэтому нам нужно экспериментировать с нашими плитами в лабораториях. Для выполнения этой работы у нас должно быть необходимое оборудование (например, Testo 325 и т. Д.), Нам нужны специалисты и нам нужны средства.

Я верю, что использование всего лучшего, что наработано в этой области в других странах, использование лучших современных технологий может помочь улучшить наши печи и улучшить «Систему» ​​в целом. Вот почему я предлагаю людям, работающим в этой сфере, объединить наши усилия. Я верю, что вместе мы сможем найти возможность провести необходимые исследования и создать всеобъемлющую глобальную «Систему» ​​для проектирования и строительства лучших печей из когда-либо построенных.

Я открыт для обмена опытом и приветствую любые возможные предложения о сотрудничестве. Если есть масоны, заинтересованные в нашей системе, можно провести мастер-класс по нашей «системе» в России или в другой стране.

И.В. Кузнецов

23.03.2003 © Игорь Кузнецов «Печи Кузнецова»

особенности работы и конструкции. О том, должна ли печь работать без принудительной тяги

И.В. Кузнецова всю свою жизнь посвятила проектированию печных конструкций. С 1962 года он создал самые производительные и экономичные печи, которые даже более полувека пользуются большой популярностью.

Сегодня на счету изобретателя более 150 вариантов, многие из которых имеют очень высокие показатели эффективности – более 90%. И. В. Кузнецов продолжает свою деятельность, работая в команде профессионалов и имея собственный сайт.

Конструктивные особенности

Все печи Кузнецова работают по одному принципу, предполагающему отделение продуктов сгорания.Газ, образующийся в результате сгорания топлива, разделяется на два потока: горячий и холодный. Уникальная конструкция колпачкового типа работает таким образом, что задерживает горячий воздух в конструкции, втягивая холод в дымоход через специально предназначенный канал.

При работе духовки в цоколе образуется более высокая температура, а благодаря конструктивным характеристикам происходит равномерное распределение тепла, а КПД увеличивается до 85-95%.

Важно! Обычная «буржуйка» может похвастаться КПД не более 35-40%.Такие низкие показатели можно объяснить так: теплый воздух, не встречая на своем пути препятствий, поступает в трубу вертикально вверх, абсолютно не задерживаясь в системе. В агрегатах конструкции Кузнецова горячий воздух максимально долго остается внутри топки, способствуя ее эффективному прогреву.

В некоторых вариантах реализации цыплят дымоход удлиняется, как попытка решить проблему быстрых горячих газов. Но в этом случае возможно значительное снижение тяги, в результате чего КПД может снизиться еще больше.Поэтому первоочередной задачей, которую преследовал Кузнецов, было увеличение теплоотдачи без нарушения тяги.

Особенности цыплят

Как уже было сказано выше, печь Кузнецова может иметь разные модификации. В зависимости от функциональности такие конструкции могут быть:

• Отопление , которые используются только для обогрева помещения.
• Варочный – Предназначен для приготовления пищи.
• Камины – носители имеют более декоративную функцию, но обладают неизменно высоким КПД, присущим всем конструкциям, изобретенным И.В. Кузнецов.
• г., ул., . Это могут быть как простые мангалы, так и целые комплексы.
• Хлеб . Часто такие конструкции удачно сочетаются с кулинарией.

Самой популярной, естественно, является модель печи. Чаще всего расположение горючего в таких конструкциях находится на самом этаже. Таким образом, обеспечивается более низкий нагрев, когда горячий воздух постепенно поднимается до более высоких уровней и нагревает всю конструкцию духовки.

Отделение горячего газа осуществляется благодаря специальной крышке с нижним выходом.Таким образом, горячий воздух поднимается вверх, нагревая топку, а холод оседает на колпаке и выводится через это отверстие. Эта циркуляция происходит непрерывно, пока дрова не сгорят в топливе.

Важно! Такой нижний нагрев способствует прогреву полов, причем не только рядом с топочной конструкцией, а практически во всем помещении. Таким образом, обогрев помещения происходит более эффективно, а общая теплоотдача улучшается.

Некоторые специалисты утверждают, что метод Кузнецова малоэффективен из-за ухудшения тяги при отрыве воздуха.Но на практике это не так, ведь в основе эффективности таких цыплят лежит задержка теплого воздуха без нарушения процесса тяги.

Совет! Использовать печь Кузнецова можно не только для приготовления пищи и обогрева помещения, но и для получения горячего водоснабжения. Для этого на обратной стороне заглушки находится теплообменник из чугуна или стали.

Эффективность кап-метода

Рассмотрим подробнее, почему у колпачковой печи такой высокий КПД:

• Колпак расположен сразу за топкой, потому что горячий газ попадает в колпак мгновенно, сохраняя при этом его высокую температуру.

• Поскольку все продукты сгорания поступают в колпак, время их обработки увеличивается, а дымоход защищен от налета сажи. По этой причине печь Кузнецова не требует частой чистки, что является еще одним преимуществом.
• Расположение теплообменника вне печи не способствует теплоизоляции и, следовательно, не снижает КПД.

Совет! Увеличение количества колпаков в одной печи приводит к пропорциональному увеличению КПД, так как в этом случае горячий воздух встречает на своем пути больше препятствий, и, соответственно, в дымоходе становится больше.

Процесс строительства печи

Кладка такой печи предполагает обязательное наличие ее схемы. В заказе показан весь процесс возведения данной конструкции. Потребуется 755 штук натурального красного кирпича и 65 штук шамолинг. Также для приготовления раствора необходимо 150 кг песка и 135 кг огнеупорной глины средней фракции.

Совет! Непосредственно перед кладкой необходимо вручную проверить все кирпичи на наличие дефектов.Если на поверхности материала обнаружены сколы, полые трещины и т. Д., То его необходимо загнуть.

Фонд

Любая кирпичная печь нуждается в надежном основании. Фундамент бывает двух типов:

1. Связано с домом. Это лучший вариант, но его следует предусмотреть только в случае одновременного строительства дома и печи.

Совет! Если печь возводится через некоторое время после постройки дома, то не стоит пытаться связать ее фундамент с фундаментом дома.

1. Отдельный фундамент под печь.

Фундамент должен быть защищен от грунтовых вод, для чего используется беговая или битумная изоляция.

Процесс строительства печи

Имея чертежи печи, можно приступать к строительству здания. Этот процесс осуществляется в соответствии с другом:

1. Для реализации оптимальной конвекции проектировщик печи рекомендует тщательно изготовить ее нижнюю часть.Однако двух рядов кирпича вполне достаточно. Поэтому сплошными выкладываются два ряда, после каждого из них производится тщательный замер углов.

Совет! Для большей прочности следует записать одно четное число стальной проволокой.

1. С третьего ряда начинается раскладка писеля и зольника.
2. Далее, согласно другу, внутренние перегородки и стена из фаски кирпича, расположенная между духовкой и перепутали.
3. Кладка пятого ряда, смонтирована колосниковая решетка из чугуна. Между решеткой и стеной необходимо оставить небольшой деформационный зазор (около 5 мм). Сама решетка монтируется под небольшим углом по отношению к двери.

Совет! Толщину решетки необходимо подбирать, исходя из размеров светильников, которые планируется загрузить в камеру.

В пятом ряду также установлена ​​дверца топливной камеры. Его следует демонтировать шамотными огнеупорными кирпичами (кладка выполняется по кромке ).Этот процесс называется футеровкой и предназначен для защиты стенок печи от повышенных температур.

1. 16 ряд выкладываем таким образом, чтобы полностью закрыть камеру, установив заглушку.
2. С 17-го ряда начинает выводить вторую камеру поверх первой.

1. Далее утверждение продолжается относительно тренера. На 26 ряду необходимо полностью закрыть кирпичом верхнюю часть топки.

Важно! Проверку общей работоспособности следует производить не ранее, чем через сутки после строительства. Пробный запуск осуществляется с минимумом топлива. Дизайн должен медленно прогреваться.

Заключение

Печь Кузнецова имеет очень высокий КПД и может использоваться для различных нужд. Но самой популярной конструкцией остается отопление и приготовление пищи. Имея план со-заказа, можно построить его самостоятельно, в котором часть описанной инструкции пригодится домашним мастерам.

Печи Игоря Кузнецова завоевали популярность благодаря эффективности и стабильной работе. Их конструкция принципиально отличается, и на основе базовых моделей можно создавать абсолютно новые и воплощенные авторские, комбинированные печи для дома или бани с оригинальным дизайном.

Основная особенность печной группы, изобретенной Кузнецовым, – отсутствие протяженных дымовых каналов с множеством поворотов и изгибов. Чтобы получить максимальное количество тепла от горящего топлива, в канальных печах предусмотрена тактовая система, по мере их движения горячий дым нагревает кирпичи.В этом случае печь нагревается на разных уровнях неравномерно, что может привести к растрескиванию кладки. Кроме того, нужны узкие места и повороты.

Печи Кузнецова для дома и бани лишены этого недостатка. В них горячие газы из топки попадают в так называемый колпак – внутреннее пространство, сверху ограниченное перекрытие, а снизу – выход. Нагретый дым поднимается к самому верху колпака, где задерживается, пока не остынет. По мере остывания они постепенно опускаются по стенкам шапки, и их место занимает новая порция дыма.

Охлажденный дым по каналу уходит в или другой колпак в зависимости от конструкции и назначения топки. Постепенно по мере прохождения колпаков по каскадам дымовые газы охлаждаются до 120-150 градусов. Температура газа на одном уровне каждой крышки одинакова, что позволяет избежать неравномерного расширения кирпича.

Преимущества колпачков

Печи Кузнецова

лишены большинства недостатков, умирающих от эксплуатации канальных печей, и, кроме высокого КПД, обладают рядом преимуществ: заглушки
• могут работать на любом твердом топливе – угле, дровах, пеллетах и ​​брикетах;
• температура в топке высокая, от 600 до 800 градусов, поэтому топливо рубится полностью, оставляя минимум золы, а отсутствие узких мест и расширенных каналов позволяет избежать осаждения сажи.В результате печь нуждается в чистке очень редко;
• на выходе каждого колпака образован «газовый мастер» – потоки теплого дыма не пропускают скопление холодного воздуха, поэтому топка не выделяет тепло после топки даже при открытой заслонке;
№
• для кладки колпаковых печей требуется меньше кирпича за счет свободного внутреннего пространства;
• отопительные модификации печей с компактными размерами могут повредить значительную площадь;
• по данной технологии можно ставить печи различного назначения, с оригинальной формой и дизайном, с небольшими изменениями конструкции, не влияющими на производительность и эффективность печи.

На первый взгляд кажется, что эти печи полностью лишены недостатков, однако при укладке необходимо соблюдать следующие требования:

1. Кладку ведут строго по схеме, иначе печь во время топки может обвалиться.
2. Топливо и связанная с ним часть нижней крышки выполнены из шамотного кирпича, выдерживающего высокие температуры. Кладка кладки осуществляется с помощью специального раствора на основе шамотной глины.
3. Печь выполняется плавучей, без жесткой связи с остальными элементами конструкции. Это требование связано с разным коэффициентом линейного расширения шамотного и керамического кирпича.
4. Пространство 5 мм между топкой и стенками печи называется сухими швами, остатки раствора полностью удаляют остатки и заполняются прокладками из минерального картона. Некоторые виды печей требуют, чтобы оставшийся сухой шов не заполнялся для беспрепятственного движения потоков холодного воздуха.
5. При кладке стен топки для увеличения прочности каждый третий ряд армируют кладочной сеткой.
6. Двери топки и зольник, а также другие чугунные элементы устанавливаются с зазором 5 см с асбестовыми компенсационными прокладками.
7. Пуск печи топки происходит после полного высыхания кладочного раствора, постепенно повышая температурный режим.

Просмотры

В зависимости от назначения, колпаковые печи бывают:
• Отопительные, предназначены для отопления жилых помещений.Могут тянуть несколько комнат, в том числе в двухэтажном доме;
• Отопление и приготовление пищи, совмещающее две функции – нагревание и приготовление пищи;
• Хлеб, предназначенный для выпечки, обычно закладывают в комбинированную печь;
• Камины;
• Печи-обогреватели для бани;
• Печи-мангалы уличные, в том числе с казаном и хлебной камерой.

По Кузнецовской технологии кладки можно изготавливать целые топочные комплексы, включая варочную плиту, и духовой шкаф, и камин, и даже оборудованные одной или несколькими кладками.Дымовые потоки от разных источников пламени легко объединить в одной крышке, не вызывая ненужных скручиваний и противотока.

Требования к фундаменту

Все печи, складывающиеся по технологии цоколя, нуждаются в устойчивом фундаменте, не имеющем отношения к цоколю дома или бани.

Высота фундамента должна быть не менее 30 см, а его верхняя плоскость – на 5-10 см ниже первого этажа . Фундамент под печь делают из монолитного бетона марки М200 и выше с двухуровневым армированием стержнем.По горизонтали его размеры должны превышать размеры топки на 10 см с каждой стороны.

Перед началом монтажа опалубки необходимо снять верхний слой грунта и выполнить песчаную или песчано-гравийную подушку толщиной 15-20 см с притиркой. Подушку необходимо укладывать в гидроизоляцию, после чего кладут опалубку из досок, кладут арматуру с обязательной вертикальной перевязкой и заливают бетон.

Высушите основу в течение 2–3 недель. В жаркую и сухую погоду ее регулярно увлажняют и покрывают пленкой.После этого выполняется выравнивание из цементно-песчаного раствора и приступают к кладке печи.

Простое отопление

На рисунке изображена нагревательная крышка. Топка и пространство над ней образуют колпак. Дым, поднимаясь в нее, нагревает верх топки, после чего опускается по широким каналам, расположенным по бокам. Спустившись, они попадают в пространство вдоль задней стенки печи, откуда поднимаются вверх и уходят в дымовую трубу.

Ниже представлена ​​схема-заказ.Часть кирпичей, как видно на схеме, обрезана для лучшей аэродинамики. Разрезать кирпич можно болгаркой или циркулярной пилой, заменив обычный круг на ромбовидный. Кирпич нужен, чтобы жестко закрепить.

Нагревание и приготовление пищи

Печь колпачковая, оснащенная варочной панелью и латунным шкафом. Печка служит перекрытием для топливной камеры и духовки, она утоплена в нише, снабженной вытяжкой. Духовой шкаф можно использовать как хлебную камеру. Капот закрывается заслонкой.Топка и окружающее печное пространство выложены из фаски кирпича, что позволяет поддерживать в них стабильное тепло.

Печь оборудована летним курсом, который закрывается заслонкой, расположенной в 21 ряду. Когда заслонку можно открыть для улучшения первоначальной тяги, заслонку можно открыть, и дым из топливной камеры пойдет прямо в дымоход. После того, как фокус устойчиво повернется, клапан постепенно закрывается, и дым направляется по каналам вдоль задней части печки, и он начинает работать как обогрев.Если вам нужно использовать духовку только для приготовления или выпечки хлебобулочных изделий, заслонка должна постоянно оставаться открытой.

Видео: Как складывать колпачок для нагрева и варки

Отопление каминное и кладка

Чертежи и схема печи взяты с авторского сайта И.В. Кузнецова. Печь оборудована топкой, камином и грядкой, степень нагрева которой регулируется вентилем. На рисунке показан внешний вид устройства. Печь и моча расположены с одной стороны, камин – с противоположной, что позволяет выносить их в разные комнаты.

Топливо и камин – из рифленого кирпича, остальные части – из керамики. Порядок показан ниже.

Духовка

Еще одна авторская работа Кузнецовой – банная печь БИК-41, оснащенная встроенным ТЭНом и регистром, подключенным к контуру ГВС. Общий вид банной печи представлен на картинке.

Двухъярусная конструкция крышки достаточно проста, однако позволяет быстро нагреть ТЭН и камеру сгорания бани и поддерживать в ней температуру.Благодаря встроенному регистру можно решить проблему нагрева воды для душа. Топка располагается сбоку от комнаты отдыха или подсобного помещения бани. Каменка выполнена в виде духовки, дверца расположена на боковой стенке.

На сайте И.В. Кузнецова может найти и другие модели с подходящей теплоотдачей, в том числе со встроенным камином, выходящим в комнату отдыха. Как и в других комбинированных печах, обе топки можно перемещать одновременно и независимо друг от друга.

Русская печь со встроенным камином

Топка включает в себя три камеры: печь каминная
• ;
• подтопы;
• варочная камера.

Каминная печь расположена на боковой стенке относительно устья. Подпутопс находится ниже устья, свод его образует конфорка. При топке устье варочной камеры должно быть плотно закрыто хорошо подогнанной герметичной заслонкой. Друг русской печи с камином показан на рисунке, взятом с сайта Кузнецова.При укладке рекомендуется использовать арматуру из оцинкованной сетки, прокладывая ее в один ряд.

На базе печей Кузнецова создано множество интересных и многофункциональных конструкций для дома, дачи или бани. К тому же их дизайн настолько привлекателен, что печь становится центром интерьера, определяющим его стиль. Сложить колпак печей своими руками несложно, если следовать рекомендациям их автора.На сайте Кузнецовой представлено множество чертежей и тележек печей различного назначения, указаны их технические характеристики и размеры. Стоит только выбрать подходящий, и ваш дом наполнится уютом и теплом.

При строительстве или покупке загородного дома в первую очередь учитывается вопрос отопления. Все зависит от того, как часто планируется комната для проживания. Рассмотрим только один пример, когда в загородном доме были только выходные, в остальных случаях предложенные варианты неактуальны.

Содержимое:

Духовка-камин

Классический вариант – печь Кузнецова. Печь применяется повсеместно, ее многофункциональность, дизайн и исполнения проверены временем. Обслуживание печи предполагает двухразовую топку в сутки. Утренняя печь-печь для обеспечения тепла в доме на целый день, предназначена для возможного приготовления пищи. Вечером печь лепят для ночного обогрева. Для среднего деревенского дома на зимний период требуется заготовка примерно 5-10 кубиков дерева.Подаем рабочие дни, в итоге результат – два кубика дров на зиму. В общем, немного.

Отличия печей

Особых принципиальных отличий печь Кузнецова от других печей не имеет. Традиционная облицовка плиткой обуславливает ее привлекательный внешний вид и постоянное напоминание о рождественских праздниках. Плитка изготавливается вручную, штучно – стоимость такой печи соответственно на порядок выше.

Отопительная печь

Любая грамотно сложенная духовка дает ровный и комфортный обогрев во всем доме.Процесс топки в печи добавляет положительных эмоций, находясь в загородном доме.

Функции камина

Камин – как вид отопления, следует рассматривать только отдельно занесенный. Несомненно, он является частью интерьера гостиной и не способен утеплить весь дом. Камины бывают двух типов: с открытой топкой и защищенные огнеупорным стеклом. Тепловой эффект камин дает практически сразу, но остывает и без дополнительной топливной прокладки уже через час.Сухая древесина горит хорошо и быстро. Есть еще Кузнецов.

Описание камина Кузнецова

Печи и камины обычно состоят из печно-керамического кирпича без использования цемента, который улучшает их буферные свойства по аккумулированию и равномерной отдаче тепла. Дополнительно в печах установлена ​​многоточечная система отвода горячего газа, снижающая тепловые потери.

Дымоход

Любой твердотопливный прибор предусматривает отвод дымовых газов, то есть дымоходов.Это касается и малогабаритных трубок под общим народным названием «Буржуазные». В самодельном варианте они режут трубы большого диаметра и снабжены топочной атрибутикой. Также доступны в чугунном исполнении, с хорошей литой конструкцией. Крайне прожорлив и пожаров.

Следует отметить, что при использовании открытого огня необходимо усилить меры пожарной безопасности. Элементарные навыки использования печей – безусловные.

Строительная схема

Видео

Экология потребления.Усадьба: Печи инженеров Кузнецова известны не только на своей родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработки полвека назад не стала меньше, а наоборот – печи Кузнецова пользуются все большей популярностью.

Духовые шкафы Кузнецова известны не только на своей родине, но и во всем мире с 60-х годов прошлого века. Причем актуальность разработки полвека назад не стала меньше, а наоборот – печи Кузнецова пользуются все большей популярностью.Целью модернизации старой конструкции русской печи с не столь значительным изменением ее внутреннего устройства было создание нагревательного агрегата с более высоким КПД при экономии топлива. Возможно, это было ожиданием – ведь тенденция к удорожанию всех видов энергоресурсов, в том числе и биологического топлива, упорно предполагает, что нам придется экономить ресурсы, причем со всей серьезностью? Но полвека назад слова «энергоэффективность» и «энергонезависимость» в контексте жилого дома были не так привычны, как сегодня.

Внешний вид проходной печи Кузнецова практически ничем не отличается от моделей традиционных русских печей. Но теплотехнические параметры несколько другие – только один пример:

.

• для отопления дома площадью до 100 м2, одна печь Кузнеца Кузнецова мощностью около 4-5 кВт
• по справочным данным: для обогрева такого объема необходим агрегат с показателем не менее 10 кВт тепловой мощности.

Плюсы печей Кузнецова:

• Очень высокий КПД, применяемый для печей, работающих на древесном топливе – не менее 80%
• Топливные комбайны при высоких температурах
• Печь работает на всех видах твердого топлива – дровах, каменном и буром угле, брикетах и ​​др.
• Сжигание топлива до минимального остатка золы, как следствие – не только экономия топлива, но и упрощение эксплуатации, так как очистить печь от золы необходимо гораздо меньше
• При частоте закладки топлива в Кузнецовке всего два раза в день можно иметь тепловой режим в доме, это выгодно даже из режима квартир с центральным отоплением.В квартире в многоэтажном доме перепады температур более часты, чем в частном доме, отапливаемом топкой Кузнецова, что дает равномерную тепловую отдачу между топками
• Совмещение печи Кузнецова и водяного отопления несложно и часто применяется на практике. Внутри топки устанавливают трубчатый теплообменник и совмещают его с трубопроводом отопительного контура. Главный плюс – теплотехника и теплоотдача в печи при модернизации остаются неизменными, без малейшего снижения КПД
• Конструкция Кузнецовки позволяет устраивать низкие дымоходы, при этом снижения тяги не происходит.Этот факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой этих печей
.
• Особенности внутреннего устройства печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего они предназначены. И на кухнях, и в общих помещениях печь выглядит солидно и эстетично, органично вписывается во многие интерьеры
• Самая интересная и необычная особенность кузнецовской фишки в контексте домашней печи: нельзя закрывать вид.Это важнейшая деталь печи и одно из условий безопасного повседневного использования – для печи Кузнецова только в том случае, если наступит внештатная ситуация. Дело в том, что когда процесс сгорания топлива подходит к завершению и остывает, тяга в каналах топки самопроизвольно перераспределяется, «автомат»

Распределение тяги по специальной схеме является уникальной особенностью конструкции печи. В устройстве введены каналы, которые называются нижними.В этих нижних каналах потоки воздуха, подчиняясь тяге, проходят рядом с нагретыми частями топки. При пожаре в топливном отсеке топки этот огонь «притягивает» часть воздушного потока

По материалоемкости топки данной конструкции также есть интересный факт: у печи колпака Кузнецова больше свободного места внутри, она более «пустая» по сравнению с большинством многоканальных моделей. В заказах могут быть вариации, но по расчетам видно, что печь Кузнецова требует меньше стройматериала для постройки, около 1.4-1,5 раза на единицу выделяемого тепла.

Особенности устройства печи Кузнецова

Известно, что устройство дымоходных труб в виде длинных и узких канальных конструкций преследует одну из целей – экономию. Вихревой поток горячих дымовых газов не достигнет выхода дымоходной трубы, пока вся энергия и тепло не уйдут в топку. Все классические печи со сложными многооборотными коптильными каналами (например, пятиводные голландские печи) имеют в своих сложных трубах турбулентность потока до одной степени или более.Печка зимой часто гудит, эту «музыку» слышат все, кто топит большими печами.

Теоретически конструкция вращающихся удлиненных дымоходных каналов и длинных дымоходов заставляет дымовые газы отдавать все тепло внутри печи. Но на практике часто бывает не совсем так, и в результате отклонения КПД печи дает процент меньше ожидаемого – до 55-60%. Причина одна – большая часть энергии по-прежнему улетает в атмосферу через дымоход.Тепловыделение огромно, но в канальной конструкции только его часть идет на нагрев теплоносителя в теплообменнике и нагрев воздуха в помещении. Другая часть влетает в трубу, по разным схемам, но ни одна из этих схем не может устроить:

1. В трубу влетает горячая турбулентная струя, практически не успевая остыть
2. Дымовой газ остывает, но слишком быстро – и остатки дымовых газов в виде твердых частиц просто огромны, а слои сажи вынуждены чистить дымоход чаще, чем планировалось

Даже не понятно, какой из вариантов менее желателен.Когда инженеры-теплотехники шутят, можно услышать сравнение печного канала не мало, а с ядерным реактором. Но Кузнецовку сравнивают с термоядерной, вся энергия, выделяемая топливом, и все тепло уходит в отапливаемое помещение. Но важнее, чтобы тепловая энергия выделялась в необходимом количестве – столько, сколько нужно, и не более того. Такая схема возможна благодаря особой организации движения дымового газа – он не закручивается повторно в каналах, а сразу подается в корпус топки.

Колпак модель печи, сравнение

Заглушка как модель известна давно, и в печах Кузнецова используется такая же схема – внутренняя полость печи устроена таким образом, что топочный газ свободно перемещается. Но при этом организуется пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать на примере двухкасковой печи Кузнецова, то пиролизный процесс и саморегулирующийся идет сразу под первым колпаком.Схема «регулировки» следующая: как только топливо в топливном элементе становится сильнее, заправочная крышка перемещает стрелу. Газ, сдерживаемый колпачком, не может выйти, и не просто увеличивается в количестве, но становится более плотным и сжимает всю массу, которая не должна терять часть своей интенсивности. В результате процесс горения спадает до определенного значения, и давление газа ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухконтурные печи должны иметь круглое сечение.Тогда второй колпак будет обслуживать внешнюю арку, или стенку агрегата, где будут нейтрализоваться генераторные газы – газообразный оксид углерода и оксид азота. В дымоходе будет только водяной пар и углекислый газ. Но в то же время круглое сечение печи создает определенные проблемы при строительстве и эксплуатации:

1. Чистка круглой печи – неудобство, это отмечают владельцы таких печей
2. Двери установить сложнее, чем в плоскую стену

В результате они практичнее – совместить обе заглушки дымохода, установив их друг на друга.CPD будет менее 2-3%. Если вы желаете интегрировать печь в систему отопления дома или получать горячую воду из топки – проточные теплообменники устанавливаются под вторым колпаком, а не под первым, что дает основную отдачу тепловой энергии. Вторая арка имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирают относительно попроще, в том числе по материалу. К тому же под второй аркой не будет прослойки твердых частиц, а металл встроенного теплообменника прослужит дольше.

Модификации печей Кузнецова разработано много – и не только домовые печи для отопления жилья. Существует ряд моделей бань, печей со слоями. Особое место занимает популярная линейка отопительных и варочных печей. Но по принципу внутреннего устройства – все варианты аналогичны.

Некоторые нюансы строительства печи Кузнецова:

• Корпус печи возведен из красного дымоходного кирпича, марка не ниже М150
• Для топливного цеха нужен термостойкий и огнеупорный кирпич, практически единственный вариант – профильный.Штамп ш-5; СБ-8, габариты значения не имеют, так как топка конструктивно не связана с корпусом топки
• Вся конструкция печи должна быть отделена от корпуса печи, вариант – плавающая конструкция. Более того, здесь не просто отсутствуют хлебобулочные и шамотные кирпичи, и оба модуля принципиально разделены – никакие крепежные элементы, выступы или опорные части не являются недопустимыми. Раствора между фаской кладкой и дымоходным кирпичом быть не должно, а только компенсационные зазоры, заполненные термостойким материалом (базальтом, каолином или другими видами картона или шерсти).Причина – слишком большая разница в характеристиках теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамота и керамического кирпича настолько велики, что приводят к пробоям кладки стен печки. Разделение и устройство по плавающему принципу решают эту проблему.

Небольшой минус печей cabic – при уменьшении их объема немного снижается КПД, даже при выборе идеальной формы печи – круглой в поперечном сечении.В маленьких помещениях обычно бывают небольшие печи, поэтому некоторое снижение КПД неизбежно. Интересная альтернатива изготовлению печи Кузнецова из металла пока не имеет достойного воплощения. Конструкция и форма кузнецовки не вызывают касательных напряжений, и это лишь один аргумент в пользу сварного металлического корпуса печи. Стоимость материала, конечно, ломается, но более дешевый чугун невозможен из-за массивности и хрупкости, в том числе некоторой термической хрупкости.

Модель Кузнецовки из стального листа, окрашенного порошковой краской – перспектива заманчивая, но есть и технические проблемы, и одна из них – сложность выполнения эффективной футеровки печейки. А у первого колпака Кузнецовка очень высокие температуры под сводом, топочные газы слишком горячие и металл без футеровки долго не простоит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции. Опубликовано

Если у вас возникнут вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

По чудакам, как известно, весь прогресс держится. Кто знает, как мы жили сегодня, если бы не Чудак Леонардо, если бы Тесла не был столь настойчив в своих чудаках. Есть весовые примеры, но сегодня мы заинтересованы в разработке одного человека, который посвятил жизнь печам, их глубокому изучению и разработке новых, принципиально не похожих друг на друга конструкций. И.В. Кузнецов начал свою деятельность с 1962 года, речь шла о том, как долго его разработки теряют актуальность.

Духовка Кузнецова и ее особенности

Кузнецов стремился достичь максимальной производительности, эффективности и экономичности в работе своей печи. Каждое представленное им устройство отличалось улучшенными возможностями – теплосбережением, производительностью, оснащением и конструктивными особенностями. Тем более, что в изготовлении таких печей нет ничего сверхъестественного. Все гениальное просто, поэтому построить печь Кузнецова по чертежам вполне возможно, устройство и основные правила следует изучить досконально.

Все печи Кузнецова отличаются повышенным КПД. Это было достигнуто благодаря совершенно новой и уникальной разработке. В печи очень точно продумано движение газов, горячий воздух не расходуется зря и не обогревает улицу, а холод по специальной системе уходит в дымоход. Такие печи принято называть колпаками в связи с конструктивными особенностями, которые мы кратко рассмотрим.

Печь сцепления Кузнецова

Заглушки названы потому, что внутри топки по проекту сооружается своеобразная заглушка, совмещающая непосредственно очаг и нижнюю часть топки.Колпачок служит разделителем газов, и разделяет их на горячие и холодные, что позволяет удалить холодные газы, а горячую муку оставить как можно больше. Горячие газы просто поднимаются под колпак и остаются там долго, не летя в трубу, как в обычной русской печи, а наоборот накапливая тепло.

Естественно, что в топке за счет этого повышается температура горения, в результате КПД возрастает до 80-90%. К тому же система свободного движения газов помогает сделать нагрев печи намного более равномерным, а образование сажи не таким интенсивным.В результате использования всех этих структурных подразделов такие преимущества Кузнецовкова плавают:

• огромный КПД;
КПД
• ;
• высокая стойкость печи к образованию трещин;
• свободное отношение к форме и конструкции печи;
• очень равномерный нагрев;
• минимальное курение;
• Инкомпьютерный дизайн в сервис.

Типы печей Кузнецова

Огромное значение имел дизайн благодаря удивительной универсальности.Духовка Кузнецова, чертежи которой представлены более чем в 150 вариантах, может максимально эффективно использоваться в любом помещении. Каждый из чертежей учитывает особенности помещения того или иного назначения, поэтому печь и работает с таким высоким КПД для определенного типа построек.

Все печи Кузнецова перечислять не имеет смысла, вот лишь некоторые варианты, которые наиболее востребованы:

• печи хлебопекарные, совмещенные с варочными поверхностями;
• банные печи;
• печи каминные;
• печи отопительные.

Это далеко не полный перечень специализированных печей Кузнецова. Возможно создание комбинированных видов, что очень удобно, если использовать их в быту.

Покрытия печей Кузнецова

Строительство печей Кузнецова не требует особых знаний и навыков. Если руки заточены под самый простой инструмент, достаточно соблюдать порядок и несколько простых правил, чтобы успешно построить конструкцию. Заказ – это всего лишь система чертежей и инструкций, описывающих процесс кладки печи поэтапно, вплоть до каждого ряда кирпичей отдельно.Что такое точность? Дело в том, что у Кузнецова потрачены десятки лет на то, чтобы конструкция работала идеально, и если пропустить какую-то мелочь, печь не будет работать правильно. Вот образец друга:

Духовки Кузнецова банные

Довольно много Кузнецовок и для бани. Только в обычных банных печах всего 17 видов. Все они могут быть разными по размеру, по расположению топки, месту для камней, наличию очага, варочной поверхности, и для каждого из видов свой порядок.Даже из готовых печей можно легко подобрать наиболее подходящий перетяжку под ту или иную планировку бани, практически не внося никаких изменений. Вот лишь несколько примеров:

Использование печей Кузнецова в бане дает целый ряд преимуществ:

Никакой художественной литературы. Просто внимательно изучив дружище, можно поставить красивую печь своими руками как для бани, так и для обогрева или печи для барбекю.

Новости Ассоциации нагревателей каменной кладки – Электронный журнал The Heater Mason

АРХИВ 1

Кэтлин, одна из основательниц современного движения ремесленников по изготовлению хлеба из кирпичных печей, училась у Алана Скотта.

Ежегодное собрание MHA, Лас-Вегас, март 1995 г.

Строители каменных печей. Щелкните здесь, чтобы загрузить модель Sketchup

Майкл Уомерсли

Члены MHA катализируют проект печи в Патагонии
9013
9013 9013 9013 Мобильная печь от Марти Пирсона

См. Также: Испытания электростатического осадителя Oekosolve на конкурсе дизайна печи 2018

Celo, NC

, NC

.22 сентября 2019 г.

Обновлено 8 сентября 2019 г.

Летний дворец Екатерины Великой. Пушкин, Россия

Дик Смит

Щелкните изображение, чтобы увидеть полноразмерную версию.

Поздравления члену Технического комитета MHA Джим Шаллес!

Эксперимент измерение выбросов ТЧ в реальном времени

Собственник построил каменную облицовку, Ядро HeatKit.Нью-Брансуик

Крис Приор

Широкое пробуждение Пекарня, Итака, штат Нью-Йорк,

Пользовательский установка наружного воздуха для подвала – Heatkit

обновлено 12 декабря

Маркус Флинн

Фото Кредит: Киттнер для Брукхейвенской национальной лаборатории

от Маркуса Флинн

Фотография: Джим Шаллес

Комплект Heatkit с белой духовкой на задней стенке и обогреваемой скамьей с подогревом

Верхний Peninsula, Michigan

36 точек водопровода, без домкратов

Heatkit с возможностью замены топка после 19 лет отопления дома с низким потреблением энергии в северной части штата Нью-Йорк.

Консультации: Строители каменных печей, штат Мэн Вуд тепло

Сотрудничество между Iron Hammer Stoneworks и Greenstone Heat ..

Камин / гриль на заказ. Остров Солтспринг до н.э. Архитектор: Филипп Ван Хорн, консультант: Строители каменных печей
Мейсон: Ричард Дакин. Горло от Superior Глина

Кладка Обучающее видео по обогревателю от членов MHA Heavenly Heat, Австралия

Спасибо все технические специалисты, которые посвящают неделю своего драгоценного времени волонтерам:

Обогреватель по индивидуальному заказу от Анна Ледфорд, Айдахо. Мыльный камень и известковая штукатурка. Консультации по вопросам масонства Строители печей
Поставщик мыльного камня: Монарх Мрамор и гранит; Топка: Brunner;

подготовлено для Pat Amos

от Дэйва Мисюк

Кладка кирпича в Нидерландах

Спасибо Борису Куколю за ссылку

Система опережения скорости Бориса Куколья ３ 層 構造 コ ン ト ラ フ ロ ー ー タ ー 作 製
長野 県 大 町 市

MHA с гордостью представляет свой первый контент на японском языке 903 Печь, член MHA Дейл Демари


Визит к Питер Ван ден Берг

Борис Кукольдж

автор: Борис Куколь

Бесплатная загрузка с Concrete Center (требуется регистрация)
Найдено на странице справочной библиотеки Rocket StoveЕще изображения ее работ.

Испытания на дровяной печи Decathlon

Обновлено 13 декабря , Оле Хендриксон, , ,

,
, , , Япония перевод – венгерский оригинал здесь

Wood Stove Decathlon, Washington D.C., 15–19 ноября 2013 г.

Видео National Geographic о дровяной печи Decathlon

Статья в New York Times о дровяной печи Decathlon

на выносном воздухе для плиты

Нагреватель Double Bell от Zoltan Nagy

Отделка фрески Ortner с нестандартным стеклом

Precast Oven

Eboman

Eboman :

“кратный, преднамеренное и целенаправленное поджог, а не случайное. Пироманьяки разжигают огонь, чтобы вызвать эйфорию … »Википедия
(направлено Алексом Черновым)

Эксперимент с нагревателем для каменной кладки из глыбы

через Max Edleson

Спасибо Дэйву Уилкоксу за предложение ссылки

Дровяное питание Эль-Камино, Финляндия

Углеродный источник отрицательной энергии

для выработки тепла из биомассы + уголь.
Это довольно стандартная газификация и когенерация, разве что они оптимизировали его с помощью микропроцессорного управления и стандартного поля исправные компоненты доступны практически в любой точке мира.
Это похоже на настоящую сделку – это первая коммерческая углеродно-отрицательная энергетическая технология. – ed

Утеплитель в современном стиле от Алекса Чернова

Насколько чисто горит правильно работающий каменный обогреватель?

Джеймс Хансен – приглашенный спикер на Wood Stove Decathlon в Вашингтоне в ноябре этого года.
Дровяное отопление – это самый низкий результат в сокращении вашего личного углеродного следа.

Обновлено 13 октября

Через Facebook

Фотоотчет из Японии

Брайан Клипфель

Великий . См. Предварительный просмотр здесь. список участников Yahoo MHA

2012 U.S. Census показывает, что дровяное отопление продолжает расти

от Alliance for Green Heat

“… Почти 2,5 миллиона домохозяйств используют древесина в качестве основного топлива для отопления, что делает ее, безусловно, доминирующей жилой источник возобновляемой энергии в США. .. “

Почти 2,5 миллиона домохозяйств используют древесина в качестве основного топлива для отопления, что делает ее, безусловно, доминирующей жилой источник возобновляемой энергии в США.- Видеть больше на: http://forgreenheat.blogspot.ca/2013/09/2012-census-shows-wood-heating.html#sthash.nzPewink.dpuf

Почти 2,5 миллиона домохозяйств используют древесина в качестве основного топлива для отопления, что делает ее, безусловно, доминирующей жилой источник возобновляемой энергии в США. – Видеть подробнее на: http://forgreenheat.blogspot.ca/2013/09/2012-census-shows-wood-heating.html#sthash.nzPewink.dpuf

Лестница Гуаставино – Бейкер-холл в Университете Карнеги-Меллонбурга, Питтсбург PA

От Ларса Хелбро

Обогреватель Маркуса Флинна

Арденны, Бельгия.Восстановленный 200-летний кирпич из хозяйственной постройки,
восстановленных известняковых плиток на полу кухни.

Класс HMED в Перте, ОН, сентябрь 2013 г.

с Джоном Макдугаллом и Норбертом Сенфом

Мастерская по производству глиняных печей в Ирландии

Hendrik
Через Facebook

Самый тихий в мире клинок Firebrick

На видео, когда начинается резка, не так уж много шума от одного лишь звука двигателя на Karl Dahm увидел, что тоже тихо.Звук был записан камерой стоя прямо рядом с пилой. Сравните с пилой Target и обычным полотном, который затем начинается примерно в 25 футах. Громче только пилы 2 фута.

Записано на недавнем семинаре MHA HMED в магазине Джона Макдугалла недалеко от Перта, Онтарио. Полный отчет о семинаре в ближайшее время.

Блог Work Hands

Выглядит интересно. В нем упоминаются каменные обогреватели

Социальная стоимость углерода

Межведомственная рабочая группа по социальной стоимости углерода, правительство США

Новая книга дровяной печи Ричарда Мисковича
9000 Нажмите здесь, чтобы заказать

Обновление инфракрасного термометра

Норберт Сенф

5-футовая печь Toneh от Stovemaster

Eva и недавно построенная печь Ayl

Alliance for Green Heat – Green Heat News, сентябрь 2012 г.
Умные сети Smart Grid

Большой анализ текущих энергетических проблем – биомасса определенно должна стать частью этого разговора

Штаты “Уведомление о намерении” подать в суд на EPA преувеличивает com ячеистые проблемы

Lehm und Feuer (Cob and Fire)

Бесплатная загрузка

Новые возможности для литейных огнеупоров

Земля , Яанус Виез, Эстония
через Facebook

Фенольные антиоксиданты в древесном дыме

Дженника Кильстранд и Гран Петерссон
Отдел химической инженерии, Университет Чалмерса, Гтенберг 9000 , Швеция, 2002 г. … “Всесторонняя кампания Boise оценила риск рака легких на протяжении жизни
из-за экстрагируемого органического вещества из частиц (Cupitt et al., 1994).

Для того же количества экстрагированного материала риск оказался примерно в десять раз больше для частиц от мобильных источников, чем для частиц от сжигания древесины в жилых помещениях. Антиоксидантное действие метоксифенолов
в легких, вероятно, объясняет большую часть этой поразительной разницы. Очевидно,
различное воздействие на здоровье частиц древесного дыма по сравнению с частицы из других источников
следует учитывать, когда выбросы от традиционного сжигания древесины в малых масштабах регулируются
.”….

Flying Contraflow

Этот 31-летний противоточный обогреватель Роном Пилом был перенесен из старого дома владельца в его новый дом.

Alliance for Green Heat

Семь штатов и пять правозащитных групп угрожают подать в суд на Агентство по охране окружающей среды за несоблюдение срока действия Закона о чистом воздухе пересмотреть стандарты качества воздуха для новых жилых дровяных обогревателей.

Изолированная полусферическая черная печь размером 24 x 24 дюйма, скамья с подогревом, кровать с подогревом, кухонная плита

Поиск правильного баланса между стоимостью строительства и энергоэффективностью

GreenBuildingAdvisor.com

С Ларри Корном

Alliance for Green Heat

Нажмите, чтобы увидеть большую версию

Через Facebook

22 ” белая печь и небольшая скамья с подогревом.Два наверху излучающие панели.
Должен быть отделан традиционной японской штукатуркой. Для члена MHA Аки Йошимидзу, который посетил Wildacres 2013

Эта брошюра предназначена для помощи в строительстве камеры сгорания с экологической маркировкой

, которая характеризуется чрезвычайно низким уровнем выбросов и позволяет получить

австрийской экологической маркировки.

Спасибо члену технического комитета MHA Золтану Надю за отправку номера

И.А. Александров

Спасибо Alliance for Green Heat за его создание.

Американский институт безопасности дымоходов

Вот правильный способ сделать это в Австралии в 1946 году.

Отличный 10-минутный документальный фильм от Национального совета по кинематографии Австралии

профессора Гернота Минке

Отличная книга. Спасибо Кико Дензеру за то, что нашла бесплатную ссылку для скачивания.

New York Times

Словения, 15–20 июля

Muskoka, ON

Хорошая демонстрация, опубликованная Майклом Генри, Peterborough ON

Ярмарка в австрийском стиле от Zoltan Nagy 9000 Daily News Miner

48-дюймовая мобильная печь для школы поваров в Стратфорде пользователя Алан Бердон.
Алан и его жена Фиона Котвойс управляют Heavenly Heat в Австралии и были на Wildacres 2013

Венгерский печной журнал отчет об особенностях собрания MHA 2013 г. Свяжитесь с вашими сенаторами и представителями и попросите их проголосовать за Закон об использовании тепла биомассы

Спасибо Ричарду Мисковичу за то, что разместил это на Facebook.

Родни Таймс, Новая Зеландия

с Марти Пирсоном

Нагреватель Double Bell с тонким камнем шпон Brian Клипфель

Семинар EPA Рик Кёркит, Intertek

Журнал Атмосферная среда, фев.2011

35 страниц. Очень ясно введение в испытание на горение.

Спасибо Борису Куколь за отправку

Kingston Frontenac камень с раствором оксида кальция

Фото Луиса Вегшейдера

Пэт Мэнли и Марти Пирсон

Спасибо Дэну Гивенсу для фото.
Аки Ёсимидзу – строитель домов из Токио, Япония.
Фиона Котвойс – координатор международного развития из Австралия, приехавшая с мужем Аланом Бердоном. Строят кладку утеплителя в Австралии
Рекордные 10 стран были представлены на Wildacres в этом году.

от: Мэтт Хелике

Спасибо Борису Куколь по ссылке

Теперь будет включаться более строгие стандарты для печей и котлов на биомассе

15 – 20 июля 2013 г.

с Томом Траутом, Йоханнес Ристерер и Владимир Institoris

Интересные обогреватели и кухонные плиты, построенные с использованием информации из Пиромассы Маркуса Флинна сайт.

от Джона Алехандро Сантьяго
Обратите внимание на выход дымохода наверху дверного свода – это печь колокольного типа

.

Использовать лазейки в Закон ЕС для достижения более высоких результатов на 25-50%

Нью-Йорк Таймс

Лос-Анджелес Таймс

Спасибо Kiko Denzer за ссылку на альбом Picasa

Orchard Hill Bakery.

с Джессикой Steinhauser

Спасибо Маркусу Флинн за ссылку.. Дизайн в основном не отличался от римского. раз, 2000 лет назад.

Custom Soapstone Heater by Eric Moshier

Статья Рона Пиля для журнала “Outside Bozeman”

MHA Статистика сайта за 13 января

просмотров страниц увеличилось 23% по сравнению с январем 2012 года.
Особая благодарность Максу Эдлесону за руководство редизайном веб-сайта

Алекс Чернов

Открытый котел ПМ выбросы были в 100 раз выше, чем при кладке обогреватель (!)

NYSERDA (Управление энергетических исследований и разработок штата Нью-Йорк)
Полное 350-страничное исследование, включающее все данные, находится здесь

Маркус Флинн

Fairbanks Daily Newsminer (направил Дэйв Мисюк)

Маркуса Флинна

Собор Св.Иоанна Богослова, Нью-Йорк,

Билла Маккиббена

Мировая биоэнергетика Ассоциация, Швеция

Какие страницы получают связаны в сети и становятся популярными?

Маркуса Флинна

Дэйв Уилкокс

“Мы только что потеряли друг »- Рон Пиль

– здесь много обсуждение списка печей MHA в последнее время

Фоторепортаж Норберт Зенф

Угловой противоток с белой духовкой и Скамья с подогревом

Корпус для холодного климата Исследовательский центр

В рамках проекта Пэта Мэнли было построено более 1000 кухонных плит в Гватемале.
Вы можете помочь пожертвовав деньги на материалы для постройки печи для семьи. Это стоит около 150 долларов. Просто свяжитесь с нами Пат.

График на 2012 год

Нажмите на фото для полной размер изображения.

Коннектикут

Модифицированный портфель противоток с подогреваемой скамьей и серая печь

Кико Дензер

Маркуса Флинна

Ларса Хелбро

Алекс Чернов

от Маркуса Флинн

, автор – Кико Дензер

Переработанный кирпич

Задний духовой шкаф, переработанный кирпич

С Джерри Фришем.
17–20 сентября. Перт, Онтарио.

графитовых рисунков художника гвельфов Райана Прайса

Макса Эдлесона

Стив Бушуэй прислал эти фотографии из своей недавней поездки в Швецию.

Разработано Алексом Черновым

Платтсбург, Нью-Йорк

Мастерская с Флеммингом Абрахамссоном и Максом Эдлесоном

Маркусом Флинном
Этот муниципалитет на острове Монреаль работал с местным домовладельцем, чтобы разрешить
строительство каменного обогревателя в «EPA» сертифицирована только «зона.

Инженерный корпус армии США на Северном полюсе, Аляска

AP Зеленый каталог огнеупорных карманов

Алекс Чернов

Алекс Бацулин

Хикари Фукадзава

Северная и Япония Хикари Фукадзава друг MHA.

Информация о годовом собрании 2011

Угловой обогреватель с обратным потоком от Стива Бушуэя и Зака ​​Джонсона

Черная печь с летним байпасом.Виноградник Марты
Sketchup пошаговые рисунки Антуана Герлена

Pointe Claire, Монреаль.
Клиент работал со своим муниципальным правительством, чтобы получить исключение из подзаконного акта, требующего сертифицированных EPA печей.

от Маркуса Флинна

от Макса Эдлесона

от Маркуса Флинна

от Маркуса Флинна

Спасибо Маркусу Флинну за ссылку

Термограф Tulikivi Kouta
0 от Tulikivi Kouta

Владелец каменного обогревателя будет баллотироваться в парламент провинции Онтарио “A счастливый владелец каменного обогревателя и недавно назначенный провинциальный энергетический критик от Партии зеленых Онтарио баллотируется в провинциальные Парламент.”сообщает Алекс Чернов
Сайт кампании

MHA Участники выставки World of Concrete 2011, Лас-Вегас Дик Смит пишет: Фотография из World of Concrete Expo, которую только что закончила MHA. Там был неподдельный интерес и много хороших вопросов со стороны масонов.

А Большое спасибо Джерри Фришу, Джиму Фришу, Дереку Фришу, Пэту Фриш, Стив Бушуэй, Джон Макдугалл, Мэтт Хелике и Джефф Оуэнс.

Ledgerock облицовка

Кико Дензер

Кико – член MHA и автор книги «Build Your Own Earth Oven»

Stovemaster ищет ученика Alex Чернов ищет человека с хорошими навыками каменщика, проживающего в г. желающие переехать в Северо-Западный район Большого Торонто.Заинтересованы люди должны связаться с ним по телефону 416-708-8139 или по электронной почте

от Маркуса Флинна

от Стива Бушуэя

– исключает использование «более низкой теплотворной способности», что затрудняет достижение требований к эффективности 75%
– «Мы настоятельно призываем вас связаться с вашим членом Конгресса и попросить его восстановить 30% налоговая скидка для высокоэффективных дровяных и пеллетных печей и котлов. “.. Alliance for Green Heat

от Джона Руссо

от Патрика Бертьяума

от Маркуса Флинна

от Маркуса Флинна

Облицовка из огнеупорного кирпича средней прочности белого и черного цвета.

Fairbanks Daily Newsminer

Обогреватель Райво Коппелл, Эстония

Штукатурка и мрамор, прозрачные

Джона Гулланда

Newest Builder Сертифицированный нагреватель MHA MHA

Противоточный обогреватель Heatkit с облицовкой из мыльного камня

Каменщик: Pier Boersma, Pillar Masonry, Bellingham WA
Сердечник Heatkit, задняя белая печь.

Обогреватель для кафе от Райво Коппеля, Эстония

Обогреватель для кафе от Райво Коппел, Эстония

от Alex Чернов

Игорь Кузнецов

Новое York Times, 20 сентября 2010 г.

Двухдневная ярмарка недалеко от Питтсбурга привлек более 7000 человек

Камин Дооснащение Алексом Черновым

Модернизация существующего внешний настенный камин.
Аякс, ОН.

– пользователем Уильям Дэвенпорт

Ванкувер Остров, 24 – 26 сентября 2010 г.

– пользователем Дизайн Phillips, Нидерланды

Данвилл, PA
Спасибо Ире Глик за фото.

Задний запекать духовку.
Дизайн сердечника нагревателя Alex Чернов

Наконечник дымохода от Dale

Разгрузка корпус духовки

MHA Офицеры встречаются в Фэрбенксе,

MHA Исполнительный директор Дик Смит был на Аляске и собрался вместе с
Дэйв Мисюк (казначей MHA) и Дэн Гивенс (вице-президент MHA)

Лопес Labs Co-Operative

Духовка Деталь

Кирпич обогреватель и плита Маркус Флинн

Луизвиль, Квебек

Нагреватель с черной духовкой сзади

– пользователем Райво Коппель, Эстония
Консультации по дизайну Alex Чернов

из Макс Эдлесон

Энвиротек обогреватель Ben Сотеро

Сан Кристобаль де Лас Касас, Мексика
местный камень

Новое Мастерская Зеландии с Альби Барденом

часть 1
часть 2

Поленницы в Эстонии

Отправлено Райво Коппель

На открытом воздухе Печно-каминный комплекс

– пользователем Дэвид Уилкокс

Нагреватель и коммерческая духовка

– пользователем Антуан Guerlain

Торонто Globe and Mail, 27 мая 2010 г.

Укладка древесины метод из Финляндии

Дуг Хрен пишет:
Видел этот уникальный способ складывать и проветривать кучу дров во время недавней поездки. в Финляндию.
(1) Бросьте в кучу
(2) накинуть брезент на вершину, уходящую от центра
(3) проделайте отверстие в центре брезента с вентилируемой крышей / дымоходом. состав.

Стопка была около 12 футов высотой с деревянной решеткой.

Поленница в Олбани, штат Нью-Йорк, представленный Антуаном Герленом

Пожалуйста возьмите обследование производителей нагревателей, проведенное Техническим комитетом MHA.
Цель состоит в том, чтобы узнать, какие типы обогревателей производятся чаще всего
от MHA нагреватель каменщиков.Эта информация поможет в выборе
обогреватели для будущих испытаний.

спасибо Дэйву Мисюку за ссылку
оппозиция быстро формируется

– пользователем Альби Барден

Энергия Экспо, Питтсбург, 2/10 июня

Ира Глик установил стенд MHA.
Дочь Иры Габриэлла позирует с конгрессменом Тимом Мерфи.

– пользователем Маркус Флинн

От Том Траут

переработанный кирпич

– пользователем Маркус Флинн

6 футов x 9 дюймов Духовка Antoine Guerlain

Уильям Дизайн Давенпорта, Цинциннати, Огайо

– пользователем Маркус Флинн
Маркус приветствует вклад и предложения по содержанию

– пользователем Маркус Флинн

Спасибо Алексею Чернову за ссылку

А стихотворение Ларса Хельбро

аукцион собрал 23 822 доллара.!

– пользователем Ларс Хельбро

Сталлархольмен, Швеция

Бромон, Квебек

Особенности работа нескольких членов MHA
Спасибо Алексею Чернову за ссылку

– пользователем Макс Эдлесон

мая 10–14, Флешертон, Онтарио

Регистрация на Wildacres 2010 завершена

А лист ожидания запущен

Колокол Нагреватель с печью для пиццы от Дэйва Мисюк

Духовка имеет 5.8 кв.м площадь очага
Фэрбенкс, Аляска

Задний двор Земляная печь Анны Гебхардт

Север Домашняя народная школа, Гранд-Марэ, Миннесота,
22 – 25 июля 2010 г.
12 – 15 августа 2010 г.

Нагреватель Стив Бушуэй,

Черный духовка, скамья с подогревом, верхняя вентиляция.
Алекс Чернов, Сергей Кузнецов, Брайан Клипфель.

(вверху) анимация последовательности горения из двукратного негабаритного топливного ящика из сухой мягкой древесины
страница обновлена ​​21.01.09

Джон Галланд

Джон Галланд

Противоточный нагреватель с белой духовкой от Маркуса Флинна

Противоточный обогреватель с отделкой лепниной и мозаикой

Галифакс, Новая Шотландия.Дизайн мозаики Кэт Резерфорд
щелкните для альтернативного изображения

Ознакомьтесь с каменным утеплителем артикул

Это типичная эстонская плита с обогреваемой стеной позади

Джим Хоук, Пол Тигс и др. al.

Построен Алексом Черновым и Сергеем Кузнецовым из Stovemaster

Декоративный хлеб Генри Ручински, Ванкувер

Маркус Флинн задокументировал эту печь косвенного нагрева в восточных городах Квебека

, мастер печи Алексей Бацулин (перевод с русского оригинала)

Contraflow Kachelofen by Tom Trout

Спасибо Маркусу Флинну за ссылку

Жители Нью-Йорка
Поддерживают масонов в миссии

Fairbanks Daily News Miner, 17 декабря 2009 г.

Коалиция местных действий по древесному дыму в районе Фэрбенкс

Запекать духовку и гриль, Пэт Мэнли

Кулинарная школа Salt Water Farm, Мэн

от Тома Стейси

Пол Тигс и Джим Хоук, OMNI-Test Laboratories
Hearth & Home Magazine, декабрь 2009 г.

Hearth & Home Magazine, декабрь 2009 г.

Кирпич и песчаник вторичный

Кирпичный противоточный обогреватель от нового члена MHA Эвана Мура

Управление по планированию и стандартам качества воздуха Агентства по охране окружающей среды США

Архив видео трансляций:

PM 2.5 картина недостижения в ближайшие 5-10 лет

Маркуса Флинна

см. Также: Ракетные эксперименты Лопеса 2009

Отчет о книге: «Благословенное беспокойство» Пола Хокена

New York Times, 6 декабря 2009 г.
(ваш редактор оценил это 10/10 )

Большой эко-коттедж из соломенных тюков, Казабазуа, Квебек

Кирпич финишный облицовочный
«Самая быстрая облицовка когда-либо» – WD

Топ-5 просмотров страниц MHA, ноябрь 2009 г .:

1.) ………. 9543 ——- Домашняя страница MHA
2.) ………. 4887 ——- MHA News
3.) ………. 4448 ——- MHA Галерея Страница
4.) ………. 2599 ——- MHA Members Страница
5.) ………. 2438 ——- MHA Brick Oven Page

Всего просмотров страниц за ноябрь: – – – 96,929
Всего просмотров страниц за 2009 г. на сегодняшний день: – – – 705 620

Топ-5 просмотров страниц MHA, октябрь 2009 г .:

1.) ………. 9457 ——- Домашняя страница MHA
2.) ………. 5008 ——- MHA News
3.) ………. 3994 ——- MHA Галерея Страница
4.) ………. 2407 ——- MHA Members Страница
5.) ………. 2164 ——- MHA Brick Oven Страница

Всего просмотров страниц за октябрь :: – – 88,366
Всего просмотров страниц за 2009 г. на сегодняшний день: – – – 608 691

Открытый прозрачный камин Рамфорд

, член MHA Колин Ковени
Непийский песчаник, Оттава, ON

The Guardian, 5 ноября 2009 г.

Обогреватель от члена MHA Дэна Пайка

Местный известняк, грубая поверхность и полированная поверхность.
Выносной дымоход – 6 футов от обогревателя.
Платтсбург, Нью-Йорк

Нагреватель Raivo & Kerri Koppel, Эстония

Нагреватель с варочной панелью

Райво и Керри Коппел, Эстония

Версия Word

Роберт Ф.Кеннеди младший

“Здесь краткие профили некоторых веб-сайтов активистов, призывающих к запрету по сжиганию дров. Цель здесь не в том, чтобы беспокоить их, а в том, чтобы научиться от их тактики и оцените качество их аргументов ».

From The Woodpile, под редакцией Джона Гулланда

Сборник новостей и комментариев, собранных из основных СМИ.

From The Woodpile, под редакцией Джона Гулланда

Спасибо Hans Nicolaisen за ссылку

Граница низкого энергопотребления в жилищном строительстве

Fairbanks Daily Newsminer, 14 ноября 2009 г.

New York Times, 11 ноября 2009 г.

с Эриком Мошье

• фев.25 – 1 марта 2010 г.
• Народная школа Северного дома
• Гранд Марэ, Миннесота


EPA рассмотрит возможность регулирования каменных обогревателей и печей для пиццы

Проект документа о проверке NSPS

Доступно в зале ожидания для членов MHA
Примечание: только для комментариев, а не для распространения

Маркус Флинн исследует каменную кладку на заброшенной колхозной ферме

Камень для зданий и гражданского строительства, Британское геологическое общество, 1999

от Стива Бушуэя

Полуостров Монтерей, Калифорния, 20-21 февраля

Лопес Лабс
обновлено 4 ноября 2009 г.,

Мастерская собрала 2540 долларов.00 для MHA
28 октября 2009 г .: Отзыв Криса Спрингера,
1/09: Обновлено с предварительными результатами испытаний

Уличная печь для выпечки и камин Рамфорд от члена MHA Колина Ковени

Известняк Онтарио (Оуэн-Саунд).

MHA публикует проект технических стандартов

6/09 июня
MHA объявляет о публикации набора технических стандартов в целях создания добровольного стандарта
программа соответствия, позволяющая EPA сертифицировать каменки и печи для выпечки.

Эти стандарты в настоящее время находятся в форме проекта и открыты для общественного обсуждения.
Технические комментарии следует направлять в Технический комитет MHA. Председатель, Норберт Зенф: mheat (at) mha-net.org

Брусчатка Unilock в наборе

Угловой блок Heat-Kit от Дэна Гивенса и Ли Кенастона

Фэрбенкс, Аляска
Сейсмическая инженерия Дэйва Мисюка

с Алексеем Черновым
4 – 11 июля 2009 г.

Комбинированный камин / обогреватель от Сергея Несова

Сергей – президент Гильдии печников Москвы
Спасибо Маркусу Флинну за пересылку фотографии

.

с Эриком Нильсеном
из списка Yahoo Masonry Heater List

Спасибо Джоэлу Дику за отличную ссылку

Камень для карьеров – 09 октября

Уильям Давенпорт прислал эту осеннюю фотографию со своей нынешней работы.
Камень добывается в 50 футах от обогревателя.

Cutting Stone, Пенсильвания, 1938

Прадед Уильяма Давенпорта, члена MHA, на заднем плане.
Готовый продукт в охотничьем лагере Давенпорт.

Каменка Double Bell в Швеции (стиль Кузнецова)

построила Экономка
Спасибо Мартину Джонссону за фото

Спасибо Маркусу Флинну за фото из его недавней поездки в Россию

от Питера ван ден Берга, Нидерланды

от Джона Фишера

Для использования в Афганистане
Консультационные услуги предоставлены через: MHA Directory
Консультирует: Норберт Зенф

Маркуса Флинна

” Potager получил свое название от слова «potage», суп, который готовили на большинство дней в домах по всей Франции.До последней войны многие домашние хозяйства во Франции готовили на открытом огне и запекали на дровах. печь … »

Таблица

Excel. Исправлено 17 октября 2009 г.
Спасибо Мартину Джонссону из Швеции за проверку ошибок.

Обновлено 14 октября 2009 г.

Нагреватель Джеймса Шонауэра

Отделка нагревателя от Antoine Guerlain

Базовая сборка Стива Бушуэя и Антуана Герлена
Strawbale house, Chatam, NY, Laura Lee Intscher, архитектор

Изобретатель Теплушки и каменной печи Двойной колокол

Вацлав Микута, 1985.97 страниц
Практический обзор недорогих печей мира – классика
Отличное введение в основы сжигания дров и кухонных плит.

---

“Любая третьесортный инженер может усложнить машину или процесс; после этого нужен первоклассный инженер, чтобы снова сделать это простым ».
Э.Ф. Шумахер, автор книги «Маленькое прекрасно» и основатель ITDG / Practical Action

---

MEMD – PREEP

Дэйва Мисюка, PE

Маркуса Флинна

Решетка и наклонный пол по проекту Алекса Чернова
Система вторичного воздуха в стенках топки
Новая дверь Pisla 601, с пневмоприводом

Маркуса Флинна

По проекту Алекса Чернова

подробнее, см. ссылку выше

MEMD – PREEP

с Норбертом Зенфом
CBC Television – Country Report с Уэйном Ростадом

Последняя соломинка, 23 сентября 2009 г.

Гернот Минке – Кассельский университет, Германия

Дуг Хрен

Национальный музей человека, 1979, Оттава.
Эта книга положила начало современной сцене хлеба в кирпичной печи в Северной Америке
Бесплатно Скачать
Скачать одним файлом (33 Мб)

Мы с Диком только что закончили печь у его дома сегодня. Земля за озером – Онтарио.
Он был хорошим носильщиком …………… Эрик Мошьер

Победитель конкурса духовок MHA 2009.

с Алексом Черновым и Норбертом Зенфом
Каледон, Онтарио – 23–25 октября 2009 г.
22 сентября 2009 г .: Примечание: Семинар полностью забронирован с 12 участниками

Норберта Зенфа
Обновлено 30 сентября 2009 г.,

Топ-5 просмотров страниц MHA Wildacres, август 2009 г .:

1.) …….. 2216 ——- 2006 Печь для запекания на заднем дворе с Питером Муром
2.) ………. 826 ——- 2004 Печь для початков с Томом Форель
3.) ………. 824 ——- 2007 Экспериментальная печь с Алексом Черновым
4.) ………. 742 ——- 2005 Небольшая коммерческая печь для пиццы с Пэт Мэнли
5.) ………. 628 ——- 2003 French Bake Oven with Norbert Senf

Всего просмотров страниц за август :: – – 46 898
Всего просмотров страниц за 2009 г. на сегодняшний день: – – – 449 012

Питер Рейнхарт
LA Daily News
Norbert Senf

New York Times, 13 сентября 2009 г.

Построй солнечную батарею

Печники на праздновании Дня Москвы

Слева направо.

Валерий Пишулин, печник
Сергей Несов, президент Московской ассоциации печников
Маркус Флинн, печник (Монреаль)
Владимир Кочурин, директор Липецкой школы печного строительства.
Владимир Ляхов, банщик

Жизнь Berkshire

Уильям Дэвенпорт

Противоточный нагреватель ручной сборки Маркуса Флинна

Посетите блог

Датский производитель каменных обогревателей Ларс Хельбро посещает коллег под Веной

“Благодаря MHA News мы привлекли
большой интерес к Эстонии.А у нас очень много
работа! »… RK

«наверное, вы видите влияние MHA …» RK

обратите внимание на угловую деталь на плитке, предполагающую 4-дюймовый камень. – ed .

Кулинарная школа Каменной черепахи

Сентябрь – декабрь 2009 г. График

Использует кирпичный каталонский свод в качестве основного строения

Тембельный прыжок в Художественные школы Кубы
Замедленная съемка хранилища, сооружаемого в Массачусетском технологическом институте

5 – 8 октября 2009 г.
Уайлдакрес, Северная Каролина,

Противоток плюс восходящие каналы сбоку и через верх

Последний тест из этой серии.Интересно.
Независимые результаты от Питера ван ден Берга, Нидерланды, обновлено 27 июля 2009 г.
Обновление от 15 августа : См. Также: комментарии Джона Фишера о ракете от 2007 г.

Проект модернизации камина на Аляске

Обновление от Дэйва Мисюка, 9 июля 2009 г.
предварительные результаты по твердым частицам и эффективности – дюйм.
Дизайн соответствует требованиям I.R.S. Определение эффективности 75%

Джей, Нью-Йорк

Блог Билла и Афины Стин стоит посетить любителям глины.
Они являются авторами оригинальной книги Strawbale House Book.
и имею большой опыт работы с глиняными и известковыми штукатурками и искусством.
Недавно они завершили европейский тур с мастерскими в
году. Дания, Англия, Эстония, Словакия и Франция.

Норберта Сенфа

Алекс Чернов

ул.Джона, Ньюфаундленд. Кирпич рекуперированный

Бригада запекаемых печей

Коммерческая печь для выпечки 6 футов на 9 дюймов от Уильяма Дэвенпорта, для Elmore Mountain Bread, Вермонт
слева направо: Карстен Хомстед, Антуан Герлен, Уильям Давенпорт, Ксения Чумакова
Фото: Уильям Давенпорт

Гранитный обогреватель от члена MHA Дэна Пайка

Сердечник Heat-Kit.Кирпичная основа обернута сеткой EIFS, заделанной тонким слоем.
Бразильский гранит Red Dragon скреплен прозрачным силиконом GE Type I.

Джессика – друг MHA

Нагреватель Dale & Andre Demary, Saranac Lake, NY

Ядро тепловой массы
Кирпич, гранит и сланец
“Gimme Shelter” Санберст

с Алексом Черновым
обновлено 21.06.09

Portland Herald, 20 мая 2009 г.

, отправлено Томом Страудом, 3 июня 2009 г.

Пятирядный гибрид мыльного камня, Wildacres 2009

Противоточный нагреватель с белой духовкой от Antoine Guerlain

Гипсовая отделка American Clay
MHA Планы Портфельный обогреватель (модифицированный)

Обогреватель от члена MHA Джоэла Дика

DAC International предварительно спроектированный дом со сверхнизким энергопотреблением.Первый огонь.

Огромный успех.

На аукционе было собрано 23 464 доллара США – – – новый рекорд.
Список доноров – – – – Особая благодарность Tulikivi за главное пожертвование, которое собрало 6000,00 долларов США

Швеция

Александр Бацулин
Заброшенный железнодорожный поселок, расположенный в Азии.

Игорь Кузнецов

Уильям Дэвенпорт

Противоток Качелофен

Тома Траута

Сердечник двойного колокола – высота 11 футов

Карстен Хомстед
Подогреваемая скамья и духовка на противоположной стороне.
Дизайн по системе Игоря Кузнецова

от Уильяма Давенпорта и Антуана Герлена
Вентиляция камина осуществляется через верхний раструб каменки
. Консультации по дизайну Алекса Чернова и Игоря Кузнецова

Маркуса Флинна

New York Times, 6 февраля 2009 г.

Предложение по конструкции нагревателя от члена MHA Джона Фишера, Швеция

Глиняная штукатурка с отделкой из мыльного камня

Рисунок в разрезе Джона Фишера

от Джона Гулланда

Торонто, декабрь 2008 г.

Нагреватель с двойным колоколом, член MHA Карстен Хомстед

Дизайн по системе Игоря Кузнецова

ул.Джонс, Ньюфаундленд

Зацени

(Сравните с: Финская коммерческая печь 1930-1950-х годов ….. ed .)

Комнатный обогреватель Antoine Guerlain

Сердечник ручной работы, глянцевая поверхность, штукатурка American Clay

Алекс Чернов

Custom Rough Face Tulikivi, Tetonia, Idaho

Рон Пил

Разработано Ричардом Юсселем и другими членами Австрийской ассоциации плиточных печей

, автор – Хикари Фукадзава

Список чатов только для членов MHA:

Хочу больше?
– Просмотр архива

хлебопекарных печей –

Кладочные печи с удерживаемым теплом – это отдельный класс.
Растущая популярность настоящего деревенского хлеба и пекарен
порождает возрождение этой древней технологии.
Повсюду любители хлеба и пиццы в восторге.

Комитет по духовкам для выпечки Страница
Конкурсы печей для выпечки – с фотографиями проектов-победителей

5 самых популярных семинаров от проектов MHA Страница

1.) – Мастерская по духовке на заднем дворе с Питером Муром
2.) – Мастерская по французской духовке с Норбертом Сенфом
3.) – Небольшая коммерческая печь для пиццы с Пэтом Мэнли
4.) – Простая в сборке экспериментальная печь с Алексом Черновым
5.) – Мастерская по сушилке с Tom Trout

«Выпечка пасхального хлеба» Уильяма Курелека, 1968.

Пасха – самый важный праздник для многих украинских поселенцев в Западной Канаде

Скачать бесплатно

Это уникальное исследование роли хлебной печи в сельском обществе Квебека также дает подробные инструкции о том, как построить традиционную уличную хлебную печь.115 страниц, много иллюстраций.

Летняя кухня с духовкой на заказ от Джона Сантьяго и Homestead Heat

Коммерческая печь для пиццы Brick, 48 дюймов – бесформенная конструкция

Алекс Чернов и Сергей Кузнецов из Stovemaster

Победители конкурса MHA Bake Oven 2009

Духовка для выпечки от члена MHA Марти Пирсона
Победитель конкурса MHA 2008

Духовка для выпечки от MHA Member Grills’n Ovens LLC

Духовка для выпечки, член MHA Кари Рале

Щелкните здесь, чтобы заказать
«Итак, вы хотите печь на дровах для выпечки хлеба и вечеринок с пиццей? Что строить? Как это работает? Что еще можно приготовить? Как производитель духовок, я часто слышу эти вопросы, но в книгах, которые я могу порекомендовать для приготовления пищи на огне, мало говорится о духовках, а в книгах о хлебе и духовках вы не очень далеко разбираетесь в приготовлении пищи.

Итак, я рад, что теперь могу порекомендовать модель Ричарда Мисковича из дровяной печи. Он говорит со знанием дела профессионального инструктора по выпечке (и повара), опытного каменщика и местного пекаря; он также хорошо пишет, делает красивые фотографии и имеет множество историй, чтобы связать все это воедино. Он работал с ведущими профессионалами во многих областях и учит на своем обширном опыте работы с хлебом, пиццей, мясом, овощами, десертами и т. Д., А также с печами, каменной кладкой, огнем, нагревом и т. Д.» – Кико Дензер, автор книги« Создай свою собственную земную печь »

Духовка для рогаликов в стиле Монреаля, член MHA Алекс Чернов

Торонто, декабрь 2008 г.

Кухонная плита с духовкой от Джессики Штайнхаузер

Сборные печи – Они могут значительно упростить процесс строительства

• Fayol – Превосходная печь, сделанная из уникального месторождения глины в Провансе, Франция, которая использовалась для печей со времен Римской империи
• Член MHA Maine Wood Heat – североамериканский импортер печей Fayol
Печи
• Superior Clay доступны в сотнях розничных торговцев каменными материалами в США.Южная и Канада

Планы печи для пиццы

Le Panyol Oven Workshop
Ежегодное собрание MHA, 2001 г.

Superior Clay 36 ″ Набор для печи

Наружная кирпичная печь с пружинной аркой, отделанная черепичной крышей и отделанная штукатуркой / кирпичом, член MHA Джин Пэджитт

Уличная кирпичная печь с шиферной крышей и кирпичом с фламандским узором, а также гранитной площадкой, которая гармонирует с домом. Член MHA Джин Пэджитт

Ресторан «Духовка» члена МАА Алексея Чернова

Печь для пиццы от Forno Bravo планирует
член MHA Скотт Гудман

Духовка – Комбинированный камин
by Alex Chernov

Учебная печь Le Panyol в Институте выпечки Сан-Франциско, построенная членом MHA Бен Сотеро
детали

Пэт Мэнли недавно построил кухонную духовку для Билли Джоэла
в его доме на Лонг-Айленде.

Глинобитный двор – Хейкки Хюйтиайнен и Норберт Зенф построили эту простую печь в 1988 году. Она основана на традиционной форме печи Квебека – удлиненном куполе.

Щелкните изображение, чтобы увидеть фотографии сборки.

Лучшая пицца в Монреале – член MHA Фрэнк Джаммария готовит
пиццы на дровах в течение 25 лет.

Семинар по духовке на заднем дворе с Питером Муром
Ежегодное собрание MHA, 2006 г.

Семинар по сушильной печи с Томом Траутом
Ежегодное собрание MHA, 2004 г.

Экспериментальная простая в сборке печь с Алексом Черновым
Ежегодное собрание MHA, 2007 г.

Ресторанный семинар по печи для пиццы с Пэтом Мэнли
Ежегодное собрание MHA, 2005 г.

Семинар по французской духовке с Норбертом Сенфом
Ежегодное собрание MHA, 2003 г.

Семинар по печи для пиццы на заднем дворе с Пэт Мэнли
Ежегодное собрание MHA, 2000 г.

Член MHA Хикари Фукадзава – профессиональный лесник из северной Японии.
После участия во французском семинаре по выпечке MHA в 2003 году он вернулся в Японию и построил свою собственную печь.
Хикари пишет:

Вот фотография моей духовки.
Наша пекарня очень хорошо работает.
В прошлую субботу мы продали 30 пицц на субботнем вечернем рынке.
Конечно, я запекла на дровах.
Каждый день моя жена Шуко выпекает 10 кг пшеничной муки и быстро распродается.
Мы будем постепенно увеличивать количество продуктов.
Но мы будем продолжать делать хлеб своими руками.

Каменные печи для выпекания Создание Horno: печь для хлеба Adobe от Майкла Мокина – Подробные инструкции для Adobe. Greg’s Earth Oven Хорошая инструкция по сборке глинобитной печи с иллюстрациями. Ben’s Art – хороший выбор глиняных печей по образцу духовок «Хлебные печи Квебека» от Rado Hand. У него есть обширный веб-сайт о дровяной печи, где есть планы духовки, инструкции по пицце и многое другое. Настоятельно рекомендуется для любителей строить духовки. Духовка построена Майком Япалуччи по проекту Rado Hand. Подробные фото конструкций. Переносная початковая печь во Франции – подробные фотографии сборки и инструкции на французском языке Ovencrafters – простая, высокоэффективная изолированная конструкция, разработанная Аланом Скоттом.Проверено в различных размерах и областях применения, в том числе дома, в ресторанах и пекарнях. Нажмите на Алана, чтобы присоединиться к нему на семинаре. Нажмите здесь, чтобы заказать. Дэниел Винг и Алан Скотт Отличная работа над подлинным домашним хлебом. Включает инструкции по созданию духовки для выпечки на заднем дворе. «Уинг и Скотт делают больше, чем просто уточняют детали: они получают правильные детали. Мне трудно представить, чтобы какой-либо пекарь, любитель или профессионал, отошел от этой книги, не узнав чего-то значительного, даже глубокого об искусстве выпечки хлеба. – Том Леонард, автор книги The Bread Book Woodfiredpizza.org Хороший сайт с инструкциями для духовки в стиле Алана Скотта. Карта кирпичной печи в Google Август Вандердонкт пишет: Карта позволяет любителям кирпичных печей узнать, близки ли они к кому-то, у кого она уже есть. Она позволяет людям загружать изображения, общаться друг с другом напрямую и определять географическое местоположение духовок. Подробный фоторепортаж Августа Вандердонкта о строительстве печи Алана Скотта.Проект печи для пиццы Фрэнки Джи – хорошая фотография и информация о пицце. Духовка Тома. Создайте свою собственную земную печь (3-е издание). Щелкните здесь, чтобы заказать. Простое, полностью иллюстрированное руководство по изготовлению духовки из земляных материалов (похожих на саман и глинобит). Содержит четкие пошаговые инструкции по сборке и запуску печи. Также полные инструкции по приготовлению хлеба на закваске в лучших (и простейших) ремесленных традициях. Блог Кико Дензера, также архив по созданию печи Другие книги по выпечке и каменной кладке Чертежи русской духовки 30 страниц 2Mb pdf файл (вверху) Духовка «Беличий хвост» в стиле амишей в Старом Салеме, Северная Каролина – см. Некоторые подробности на заседании MHA 2000.на этом и на цехе печи для пиццы на заднем дворе. BlackOven Хороший сайт от энтузиаста кирпичных печей, включая рецепты и информацию о выпечке. Castable Oven Пошаговые фотографии конструкции печи из огнеупорного бетона. (вверху) Духовка на заднем дворе от Фила Коннора, Великобритания. Комбинированный камин / печь Камин в семейной комнате подогревает кухонную печь.Утрамбованный земляной дом, остров Солтспринг, Британская Колумбия. Филипп Ван Хорн, архитектор. Ричард Дакин, каменщик Bakeoven Дуга Вуда. Нажмите на изображение для получения дополнительной информации Коммерческие печи Традиционные французские коммерческие печи Little Stream – печь размером 4 на 6 футов производила 1800 хлебов в неделю в пекарне Little Stream около Перта, Онтарио. Испанская печь Llopis с вращающимся подом, Acme Bakery, Беркли. Farjas похожа. Немецкий коммерческий объект 1930-х годов – этот план взят из немецкого учебника по каменной кладке 1930-х годов. 1900’s American – печь в пекарне Black Diamond в штате Вашингтон непрерывно используется более 90 лет. Он имеет очаг размером 10 на 12 футов. Фотографии. Калькулятор закваски Шаблон электронной таблицы Excel, который упрощает расчет «процента пекаря» для закваски Интересные ссылки Форум хлебопекарей Всеобъемлющий веб-сайт, поддерживаемый Бет Хинкль.Включает страницу кирпичной печи, включая список строителей, производителей, веб-сайты, книги, статьи. Гильдия хлебопекарей Америки Институт выпечки Сан-Франциско Уроки выпечки хлеба и консультации по пекарне Кафе Божоле – отличное место, отличный сайт. У них есть ранняя печь Алана Скотта.

Печи Кузнецова своими руками и схемы. Установки печей Кузнецова, их преимущества и чертежи

По чудакам, как известно, весь прогресс держится.Кто знает, как мы жили сегодня, если бы не Чудак Леонардо, если бы Тесла не был столь настойчив в своих чудаках. Есть весовые примеры, но сегодня мы заинтересованы в разработке одного человека, который посвятил жизнь печам, их глубокому изучению и разработке новых, принципиально не похожих друг на друга конструкций. И.В. Кузнецов начал свою деятельность с 1962 года, речь шла о том, как долго его разработки теряют актуальность.

Духовка Кузнецова и ее особенности

Кузнецов стремился достичь максимальной производительности, эффективности и экономичности в работе своей печи.Каждое представленное им устройство отличалось улучшенными возможностями – теплосбережением, производительностью, оснащением и конструктивными особенностями. Тем более, что в изготовлении таких печей нет ничего сверхъестественного. Все гениальное просто, поэтому построить печь Кузнецова по чертежам вполне возможно, устройство и основные правила следует изучить досконально.

Все печи Кузнецова отличаются повышенным КПД. Это было достигнуто благодаря совершенно новой и уникальной разработке.В печи очень точно продумано движение газов, горячий воздух не расходуется зря и не обогревает улицу, а холод по специальной системе уходит в дымоход. Такие печи принято называть колпаками в связи с конструктивными особенностями, которые мы кратко рассмотрим.

Печь сцепления Кузнецова

Заглушки названы потому, что внутри топки по проекту сооружается своеобразная заглушка, совмещающая непосредственно очаг и нижнюю часть топки.Колпачок служит разделителем газов, и разделяет их на горячие и холодные, что позволяет удалить холодные газы, а горячую муку оставить как можно больше. Горячие газы просто поднимаются под колпак и остаются там долго, не летя в трубу, как в обычной русской печи, а наоборот накапливая тепло.

Естественно, что в топке за счет этого повышается температура горения, в результате КПД возрастает до 80-90%. К тому же система свободного движения газов помогает сделать нагрев печи намного более равномерным, а образование сажи не таким интенсивным.В результате использования всех этих структурных подразделов такие преимущества Кузнецовкова плавают:

• огромный КПД;
КПД
• ;
• высокая стойкость печи к образованию трещин;
• свободное отношение к форме и конструкции печи;
• очень равномерный нагрев;
• минимальное курение;
• Инкомпьютерный дизайн в сервис.

Типы печей Кузнецова

Огромное значение имел дизайн благодаря удивительной универсальности.Духовка Кузнецова, чертежи которой представлены более чем в 150 вариантах, может максимально эффективно использоваться в любом помещении. Каждый из чертежей учитывает особенности помещения того или иного назначения, поэтому печь и работает с таким высоким КПД для определенного типа построек.

Все печи Кузнецова перечислять не имеет смысла, вот лишь некоторые варианты, которые наиболее востребованы:

• печи хлебопекарные, совмещенные с варочными поверхностями;
• банные печи;
• печи каминные;
• печи отопительные.

Это неполный перечень специализированных печей Кузнецова. Возможно создание комбинированных видов, что очень удобно, если использовать их в быту.

Покрытия печей Кузнецова

Строительство печей Кузнецова не требует особых знаний и навыков. Если руки заточены под самый простой инструмент, достаточно соблюдать порядок и несколько простых правил, чтобы успешно построить конструкцию. Заказ – это всего лишь система чертежей и инструкций, описывающих процесс кладки печи поэтапно, вплоть до каждого ряда кирпичей отдельно.Что такое точность? Дело в том, что у Кузнецова потрачены десятки лет на то, чтобы конструкция работала идеально, и если пропустить какую-то мелочь, печь не будет работать правильно. Вот образец друга:

Духовки Кузнецова банные

Довольно много Кузнецовок и для бани. Только обычные однокомнатные печи насчитывают аж 17 видов. Все они могут быть разными по размеру, по расположению топки, месту для камней, наличию очага, варочной поверхности, и для каждого из видов свой порядок.Даже из готовых печей можно легко подобрать наиболее подходящий перетяжку под ту или иную планировку бани, практически не внося никаких изменений. Вот лишь несколько примеров:

Использование печей Кузнецова в бане дает целый ряд преимуществ:

Никакой художественной литературы. Просто внимательно изучив дружище, можно поставить красивую печь своими руками как для бани, так и для обогрева или печи для барбекю.

В этой статье мы расскажем об особенностях монтажа и работы кирпичных печей Кузнецова.Определитесь, какие типы этих печей существуют, для чего в конструкции две заглушки и с какой целью они устанавливаются.

От чего зависит прочность кладки, из каких материалов изготовлен карет печи Кузнецова.

Также расскажите о типах теплообменников, используемых в Кузнецовке.

История создания

В истории домашнего строительства мастера и разработчики Кузнецов И.В., Грюце-Мрамиахло, Подгородников И.С. Кузнецов – автор 150 разработок, которые воплотились в реальность.

Особой популярностью пользовались печи Кузнецова с водяным нагревом. Они признаны не только на постсоветском пространстве, но и за рубежом.

Дымоходы

Классические печи в домах в комплекте с варочными панелями, несмотря на различия в конструкции, объединяют их одну особенность – естественную тягу дымохода.

Эта особенность напрямую влияет на эффективность работы печи. Без естественной тяги печь не сможет работать, даже современные котлы на твердом топливе нуждаются в этом.

Печь Кузнецова.

Особенности конструкции

Но это не касается кирпичной печи Кузнецова, потому что она устроена таким образом, что не требует естественной тяги.

Важно! Главный секрет Работы отопительной печи Кузнецова – в свободном течении газов, не нуждающихся в дополнительной энергии.

В топочном канале или обычном движение газов и воздуха продиктовано наличием тяги в дымоходной трубе.

Тяга

Естественная тяга – это внешний фактор, действующий на основании:

Учитывая эти нюансы, делаем выводы, что тяга есть даже при неработающей духовке, только заслонка осталась открытой. За время работы тяговой печи она становится в несколько раз прочнее, и скорость циркуляции газа увеличивается.

Таким образом, в топку поступает большое количество воздушных масс, температура горения снижается, коэффициент горения топлива становится меньше.

Роль клапана

Удерживая воздухозаборник заслонкой, мы провоцируем процесс натяжения топлива при нехватке кислорода. Такой режим не самый оптимальный для производства тепла из дров.

Хорошая кабина-топка Кузнецова с высоким коэффициентом сгорания топлива должна получать от газов максимальный расход тепла, чтобы не улетучиваться через дымоход.

В реальности добиться таких результатов сложно, а именно потому, что:

• благодаря открытой заслонке раскатанные газы начинают быстро перемещаться по каналам кирпича, чтобы не утеплять стены;
• прикрытый вентиль помогает снизить скорость движения газов, но кирпич тоже не успевает представить выделяемое тепло и обогреть комнату, часть энергии тоже уходит из печи через дымоход.

Учитывая эти особенности, КПД почти всех печей не достигает 60%. Разработка Кузнецова позволила решить все эти проблемы. При сгорании топлива коэффициент сгорания топлива и расход тепла выделяется для достижения уровня около 80%.

Такие показатели есть не у всех твердотопливных котлов. Кузнецов И.В., разложил на полках основы создания печи, которая соответствовала бы принципам свободного движения газов.

Схема

Принцип работы на простом примере

Для того, чтобы вы представляли себе принцип работы печи, рассмотрим простейший пример. Попробуйте представить себе костер небольшого размера, который стоит на улице. Доступ воздуха непрерывный, а температура горения низкая.

Тепло может распространяться в разных направлениях без определенного направления.

Если огонь накрыть большой емкостью, как колпак, и оставить внутри зазор, то огонь не погаснет, но изменится сам процесс горения.

Светящиеся, горящие продукты поднимаются естественным путем. В верхней части канала предотвращают попадание неконтролируемого воздушного потока извне.

Только при условии рекуперации тепла газы проходят процесс охлаждения, падают на изображение, выходят наружу, уступая место теплой струе. В таких условиях в зону горения проникает то количество воздуха, которое необходимо для сжигания дров.

Продукция Gore

Нагретые продукты сгорания не забиваются охлажденным воздухом, до тех пор они не контролируются самостоятельно.Таким образом, процесс входит в стадию саморегулирования.

Особенность печей Кузнецова для дома в том, что их строительство происходит при использовании двух колпаков, а не одного. Их связывают с помощью вертикального канала.

Это усовершенствование применяется для передачи тепла от горящего топлива в помещение. Горячие газы пробиваются под купол 1-го цоколя и дают теплые стены.

Таким образом, газы проходят процесс охлаждения и падают вниз под тяжестью своего веса и напора поднимающегося из топки горячего хлопка.

Метод разделения потоковой передачи

Для улучшения этого процесса Кузнецовым была разработана методика разделения потока продуктов сгорания при температуре начала алгоритма работы топки, а именно IMIG за топливом.

Для этого внутреннюю зону колпака изолируют от топки перегородкой, не доходящей до арки. Благодаря этому горячий флюс проникает в верхнюю часть.

В отопительных печах Кузнецова на газ с низкой температурой создается специальный сухой шов, который находится в перемычке, имеет форму отверстия определенного размера.

Таким образом, под 1-й крышкой будет создаваться устойчивое беспорядочное движение газов с одинаковым сечением температурных индикаторов.

Результат этого процесса: – В печь не попадает воздух больше, чем необходимо, так как горячие газы не попадают под купол и перегородку. Таким образом, дрова сгорают полностью и уходят по зонам вылета.

В колпачке под номером 2, который расположен вверху, процесс движения газов такой же.Продукты горения с более низкой температурой движутся внизу, гостиницы поднимаются под купол и охлаждают тепло кирпичных стен. После охлаждения газов он спускается к отвесной перегородке, затем проникает в дымоходную трубу.

Важно! В двух колпаках кирпичной печи Кузнецова находится постоянное давление продуктов сгорания. Именно давление способствует процессу естественной тяги, поэтому дымоход не требуется.

Виды печей Кузнецова

вагон печей Кузнецова делится на следующие типы:

• банные печи;
• кирпичных котлов для отопления дома и воды;
• печи отопительные;
• духовки отопительные с варочной поверхностью;
• Печи для выпечки хлеба тепличные, русские, калорийные.

Кузнецовы духовые шкафы для бани

Особенности работы печей Кузнецова для бани неизменны – естественное движение газа через 2 колпака. Немаловажно и то, что конструкция бани предусматривает наличие обогревателя, который нужно тщательно нагревать, чтобы получить пар.

Кузнецов И.В. Предлагается использовать такую ​​технологию печи, при которой их каменная заслонка располагается в латунном шкафу из стальной устойчивой конструкции. Духовка ставится над собой.

Тепло, собранное в двух колпаках, необходимо для нагрева воды и обогрева бани и смежных помещений. Аккумулятор для воды размещен под крышкой №1, чтобы можно было быстро добраться до нее в случае поломки.

Кузнецов И.В., кроме разработки готовых печей, предлагает и способы правильной укладки печей своими руками. Он рассказывает, как правильно сделать планировку в доме, подобрать подходящий вариант установки отопительной печи.

Также есть выбор малогабаритных печей для нагрева небольших бань и огромных конструкций для нагрева воды.

Духовка Кузнецова с водяным нагревом

Духовые шкафы Кузнецова с водяным отоплением современного типа Благодаря закрепленной за ними серии КИК (кирпичные котлы) пользуются большой популярностью. По конструкции это котел с цоколем, который выкладывается из кирпича.

Имеет высокий КПД – порядка 70-80%, и ничем не уступает печам аналогичного типа.О том, как этого можно добиться, мы рассказали выше.

В топку закладывают 1-2 трубные регистры из стали, заданной мощности. Готовые виды таких котлов различаются мощностью – 17, 34 и 63 кВт.

Кузнецов предлагает использовать духовку с двумя контурами, которые используются для лечения воды и других хозяев. Автор настаивает на том, что для повышения КПД и КПД топки необходимо утеплить ее с помощью базальтового полотна.

Современные модели кирпичных печей Кузнецова с куполами оборудованы по последнему слову техники, что способствует дожиганию газов до конца.

Для достижения этой цели под куполом второго колпака организуют подачу вторичного воздуха. Если в качестве топлива использовать дрова, топка этого типа будет работать как пиролизная.

Для того, чтобы построить плиту Кузнецова своими руками, нужно посоветоваться с профессионалами своего дела, изучить литературу и чертежи. Ведь кажущаяся на первый взгляд простота обманчива.

Духовка Кузнецова для обогрева в домашних условиях своими руками довольно проста, ведь из-за предельно допустимых температур в топке это делает даже зола, а это сокращает периодичность чистки.

Кузнецовка отличается многофункциональностью, часто оснащается варочной панелью, духовкой, бойлером на воду. Конструкция дает возможность строить печи разной формы и размеров, обеспечивать удобное размещение в доме. К тому же украсить печь можно любым способом.

При установке отопительной печи Кузнецова котел устанавливают над топкой в ​​районе колпака №1. Нагрев воды осуществляется горячими газами, огибающими стенки из металла.

Кипящая вода поступает в радиатор по верхним патрубкам, а по нижним подается ледяная вода. Охлажденный воздух после второго нагрева попадает во вторую крышку, таким образом, теплообмен сохраняется.

Теплообменники в топке делятся на два типа:

• с одной камерой – сепаратор для воды плоской формы или в виде бойлера;
• трубчатый – вода в нем все время движется по трубам, расположенным параллельно.

Наиболее эффективной считается вторая форма, а именно из-за небольшого объема труб, в которых происходит быстрый нагрев воды и продвижение ее по радиатору. Диаметр труб должен быть не менее 50 мм, иначе вода закипит слишком быстро.

Размер духовки Кузнецова с водяным нагревом зависит от того, сколько в ней крышек, а также вспомогательных функций. В случае, если печь используется только для обогрева, достаточно и небольшой отвесной конструкции размером 1м x 1,2м x 2м.

Для успешного тренера печи Кузнецова нужно обратить внимание на выбор материала.

Причина тому – высокая температура в топке, порой превышающая нормы.

Следовательно, эта цель не подходит. Лучшим выбором станет материал из глины с фаской, способный выдерживать критически высокие температуры. Также вам понадобится специальная смесь для кладки.

Раствор для расчета шамотного кирпича можно приготовить своими руками только в том случае, если у вас уже есть достаточный опыт и знания техники.При неправильной варке даже при малейших ошибках через определенное время кладка начнет трескаться и деформироваться.

Духовые шкафы Кузнецова пользуются большой популярностью как в России, так и в мире. Кузнецов с 60-х годов работал над созданием безупречной печи, за долгие годы его творчества много единомышленников. Коллектив мастеров произвел множество разработок и наполнил рынок печей своей продукцией.

На протяжении многих лет разные изобретатели стараются сделать печи с максимальной эффективностью , так как их основная задача – эффективная работа с минимальными затратами.Наверняка есть много желающих сделать печь для бани своими руками, и это возможно. На сегодняшний день тема актуальна как никогда, так как цены на отопление стали очень высокими. Колпак духовки хорошо и быстро может согреть дом, а также своим интересным внешним видом.

Конь Кузнецова Конструкция движения газов . Он создан для того, чтобы тепло могло быть дольше в середине колпачка, а потоки холодного воздуха травмировались через специальное углубление.

Благодаря потокам горячего воздуха долго поддерживается вода в помещении А холодный воздух не охлаждает кирпич, уходя по трубе. очень высокий, и кпд кузнецов духовки будет 95% , среди этого очень хороший показатель, так как всем известная русская печь для бани имеет коэффициент полезного действия всего 40%.

Сан

Колпак имеет простое устройство и состоит из нижнего уровня и топлива, которые совмещены между собой в Колпаке, основной составной части такой печи для бани – это друг :

• он равномерно нагревается и также отдает тепло ;
• чистить надо очень редко, так как нет копоти и дыма;
• тепло практически не исчезает, , так как печь имеет большой КПД ;
• Дизайн современный и оригинальный.

См. Также: Установка в баню печи с выносной топкой

Чтобы самостоятельно изготовить печь для бани, следует четко придерживаться технологии изготовления, делать все четко по чертежу, а также использовать высокоэффективные качественный материал.

Просмотры

Мастера придумали самые разные печи, которые отличаются не только внешним видом, но назначением :

• отопление;
• для приготовления пищи;
• для бани;
• улица, тип барбекю;
• печи с солярием.

Когда вы определитесь с вариантом печи для бани, которую хотите сделать дома, то, в первую очередь, вам нужно будет сделать чертежи для моего друга. Порядок – это метод кладки кирпича, и каждый ряд ложится по-разному. Коллекция дилеров напоминает конструктора, если приложить усилия и потратить время, это с этим справится. .

Двухъярусная

Банная печь может одновременно делать три комнаты. Это парилка, прачечная и комната отдыха. Также пекарь для бани выполняет функцию вентиляции и может создавать пар , разные параметры .В нем можно регулировать влажность и температуру, при его использовании пространство быстро нагревается и автономно поддерживает необходимую температуру. Грамотно сделанный заказ обеспечит безупречный результат.

Кроме того, она может вырабатывать электроэнергию . А если сделать печь с камином, то можно готовить еду и на углях. Люди, пользующиеся банной печью, подтвердили, что она может работать как в мокром, так и в паровом режиме в сауне. Сделать такую ​​кузнецовую печь без труда по чертежу .

Материалы, которые потребуются

Поскольку печь Кузнецова имеет гораздо меньшие габариты, чем стандартные нагревательные элементы, то материала на ее конструкцию потребуется гораздо меньше:

• огнеупорный;
• песок очищенный;
• металлическая проволока;
• уголок железный;
• поймать и рассердить;
• решетка;
• пластина фокуса.

К песок прозрачный Просеять мелким ситом. Рекомендуется использовать горный песок, так как в его составе практически нет мусора.Чтобы не сломаться и сэкономить время, можно использовать готовую смесь глины и песка, которую легко найти в строительных магазинах .

Огнеупорный кирпич должен быть марки СБ-8 или СБ-5 , а облицовочный для кладки – не ниже марки М150 . Чтобы узнать, сколько нужно кирпичей, нужно воспользоваться чертежами.

Смотри также: Как трахнуть баню

Делаем фундамент

Ну когда печь делается при строительстве дома, то фундамент под нее можно делать сразу .При этом следует учитывать, что фундамент должен быть на 10 сантиметров больше духовки по всему периметру. Фундамент необходимо делать прочным, так как конструкция имеет большой вес .

На что обратить внимание:

• Фундамент дома нельзя объединять с фундаментом печи.
• Если печь должна стоять у стены, то расстояние от фундамента должно быть не менее 5 см. От основного, при этом расстояние следует засыпать песком.
• Качественная гидроизоляция фундамента не помешает. Для этого нижний слой в яме засыпается песком, а высохший фундамент засыпается каучукоидом.
• По возможности необходимо сделать арматуру, для этого используем металлический каркас.

Фундамент делается на одном уровне с основным, при необходимости можно долить кирпичом.

Как произвести кладку и топку

Топка должна быть из огнеупорного кирпича, а внешние стены топки – из облицовки.Тогда при нагревании и охлаждении они будут вести себя иначе. Печь должна быть плавающей, для этого вокруг нее стоит сделать сухой шов. Если этого не сделать, кирпичи в процессе эксплуатации могут выломаться . При работе стоит обращать внимание на порядок, ведь если неправильно связать кирпичи требуемый , то не получится .

Для выполнения сухих швов между внутренним и внешним кирпичом Удалите кладочный раствор, и образовавшуюся полость заполните минеральным картоном.Обязательно соблюдайте выступы из огнеупорного кирпича в керамическом углублении, это сделает печь полностью самостоятельной конструкции. Кирпич шамотный кладут на ребро , а керамический – как угодно.

Усилить конструкцию проволоки

Каждый третий ряд следует прокладывать металлической проволокой, это небольшая, но необходимая деталь, которая сделает конструкцию надежной. Железные детали необходимо вставить в кладку с зазором 0,5 см и заполнить пустоту огнеупорной ватой.

И. В. Кузнецов с 1962 года занимается проектированием печей и посвятил этому большую часть своей жизни. Он постоянно изобретал новые конструкции и постоянно их улучшал. Печи Кузнецова спроектированы лично и по собственной технологии. Эта технология прекрасно подходит для печей, которыми сейчас оборудуют современные жилища. Печи Кузнецова хорошо вписываются в интерьер дома и гарантируют качественное обеспечение тепла. С самого начала деятельности его печи не нуждались в рекламе, так как положительные отзывы о них распространялись от одного покупателя к другому.

Проекты печей Кузнецова: виды и назначение конструкций

Бытовые печи Кузнецова разные по своему назначению. Если ее предназначение – приготовление пищи, то это варочная печь. Для отопления используются нагревательные печи. В бане устанавливают топки для бани. Для улучшения эстетического вида помещения устанавливается камин (каминная печь).

Есть возможность строить смешанные типы печей. Также создают целые комплексы многофункционального назначения.Большим спросом и популярностью пользуются водоварочные печи И. В. Кузнецова.

Главный показатель, к которому она стремилась в своих разработках И.В. Кузнецовым он считал повышение КПД печи. Свои печи он дополнил улучшенными свойствами. Один установил одно дополнительное оборудование, в другом внесены изменения в топку, в третьем увеличена теплосбережение.

Агрегатные печи в зависимости от назначения:

• Печи кухонные;
• Печи отопительные;
• Банная печь кирпичная;
• Просто барбекю или уличные комплексы;
• Хлебопечь;
• Отопительно-варочные комплексы;
• Камин-Пойнт.

Все эти конструкции зарекомендовали себя как высокое качество, широкую известность и многолетнюю эксплуатацию. За все время деятельности Кузнецов разработал большое количество проектов печей. Сами проекты и их чертежи размещены на сайте В.И. Кузнецова. Отопительные печи Игоря Кузнецова имеют маркировку – OIC. Копки на печи отличаются наличием букв в аббревиатуре. Если это печь тёплая, то Овик, если есть кладка, то в названии будет буква «Л» и т. Д.

Как сделать печи Кузнецова из кирпича своими руками

В И. Кузнецов разработал большое количество печных проектов. Некоторые виды печей можно сделать своими руками. Для этого им понадобятся тренеры и их рисунки.

Прежде чем вы начнете строить какую-либо печь самостоятельно, рекомендуем разобраться с принципом работы и особенностями ее устройства.

Многие, зная о положительных отзывах о печах Кузнецова, а также в целях экономии берутся на их строительство своими силами.Все конечно получится, но для этого нужно использовать соответствующие материалы и строго следовать тренерам.

Материалы, из которых изготовлена ​​печь Кузнецова:

• Кирпич шамотный;
• Кирпич глиняный марки М150;
• Глина хорошего качества;
• Песок очищенный;
• Арматура металлическая.

Для возведения внутренней кладки используют шамотный кирпич. По словам тренера, можно подсчитать его количество.Для возведения наружной кладки используется глиняный кирпич, желательно марки М 150. Его количество тоже рассчитывается с помощью того же друга. Клей для раствора рекомендуется использовать только хорошего качества. Очищенного песка для кладки используют вдвое больше глины. Можно использовать имеющиеся в продаже помольные смеси. На 500 кирпичей потребуется около 0,2 куб. м плесневой смеси. Кроме того, там будут идеальные елки, две двери (пуф и чайник), два стальных уголка и пять метров проволоки. Книга Кузнецова «Строим печи и камины: практическое руководство» Поможет построить вам желаемую конструкцию.Здесь представлены все виды и конструкции печей и каминов.

Принцип действия Кузнецов Кузнецова: заказ

Принцип работы печей Кузнецова не сложен. При строительстве печи необходимо производить все работы по чертежам, схемам и конечно же использовать заказы.

Тележка для печей Кузнецова представляет собой набор чертежей, где мастер укажет контуры выкладки каждого ряда кирпичей.

Все колпаковые печи Кузнецова работают по принципу разделения продуктов сгорания. Этот принцип заключается в том, что газ, образующийся в результате сгорания топлива, разделяется на два потока: холодный и горячий. Движение газов внутри конструкции печи очень грамотно продумано. Горячий воздух задерживается в топке и долго сохраняет тепло. Холодный воздух быстро улетает в дымоход, по специально учтенному углублению. Печь, действующая по этому принципу, называется колпаком (куполом).Внутри такой печи очаг соединен с нижней частью и образует нечто вроде колпака. Он действует как разделитель газов на два потока. Поток горячего воздуха поднимается и задерживается в колпачке, таким образом происходит концентрация тепла.

Преимущества печей Кузнецова:

• КПД;
• Долгосрочное поддержание тепла;
• Малая плантация;
• Нет необходимости в частой чистке;
• Возможен выбор различных форм и дизайна.

Высокий КПД (95%) печей Кузнецова – результат принципиально новой разработки и конструктивных особенностей. Для сравнения, у традиционной русской печи КПД 25-40%. Если у Кузнецова есть недостатки, их немного, и они теряются на фоне достоинств.

Двухзаходные печи своими руками: помощь специалиста

И.В. Кузнецов и его единомышленники разработали и построили огромное количество печей различного назначения.Из всего многообразия этих конструкций особого внимания заслуживает двухскатная печь.

Конструкция двухзвездочной печи Кузнецова проста. Но выполнить его постройку собственными силами очень сложно. Чтобы избежать ошибок при строительстве, вам понадобится настоящая печень и его помощь.

Наличие нескольких куполов в конструкции топки дает возможность максимально использовать энергию топлива. Особый интерес представляют печь Кузнецова с водяным нагревом.Так называемые кирпичные котлы серии Кик. Двухзаходная нагревательно-варочная печь имеет два автономных режима работы.

Автономные режимы отопительно-варочной печи:

Двухрядная нагревательно-варочная печь, устроенная так, что тепловая энергия максимально накапливается и сохраняется дольше. Эта модель имеет два автономных режима. В теплое время года для приготовления пищи используется духовка. В это время существующий клапан блокирует все остальные части конструкции.Туда не поступает горячий воздух и все элементы могут оставаться холодными. Зимой все клапаны открываются, по каналам свободно движется горячий воздух. Горячие воздушные массы, долгое время находящиеся внутри, прогревают кирпичные стены и уходят через дымовую трубу.

Козининов Кузнецова: заказ

Контакт Кузнецова – большой тепловой привод. Кирпичный дизайн, как камин, и теплый, как топка. Благодаря своей массе транскрипция уникальным образом нагревает комнату.

Главное отличие транскрипции от других нагревательных конструкций – это способность аккумулировать тепло.Тепло сохраняется в массе конструкции, а затем медленно забрасывается в комнату.

Конструкция корпуса современная, но при желании все можно сделать своими силами. Начать столь сложный процесс необходимо обязательно имея под рукой друга. Каминовинет Кузнецова имеет массу преимуществ.

Преимущества транскрипции:

• Красота и изящество каменной кладки;
• Эффективность кирпичного утеплителя;
• Незначительное выделение окиси углерода и сажи;
• Длинная подставка для комфортной температуры в доме;
• Эффективность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решетками и элементами декора, пользуясь услугами кузнеца. Приятное ощущение лучистого тепла вы сможете ощутить на себе, если обустроите свой загородный дом или дачу таким мобильным.

Отопительно-варочные печи Кузнецова (видео)

Профессия печеночника давно уважаема и востребована. Народные мастера, даже имея соответствующее образование, построили печи отменного качества.Одним из них был Гнусин Д. Он родился в 1862 году в Ярославской губернии. Светлячки печи Гнусина Д.Е. отличался большой экономичностью.

Большой вклад в развитие дымохода внес И.В. Кузнецов, посвятивший почти всю свою жизнь изобретениям и усовершенствованию большого количества новых печей печей. Он работал над тем, чтобы эффективно развивать его и приносить пользу людям.

Улучшение ранее спроектированных тепловых структур основано на оснащении их более рациональными возможностями.Так, некоторые модели претерпели замену топки, повысилась тепловая безопасность, добавлено определенное оборудование и так далее. То, что созданные Кузнецовым конструкции качественно работают, давно доказано своей большой популярностью и многолетней эксплуатацией. Положительные отзывы о печах Кузнецова многих мотивируют на самостоятельное производство бытовых тепловых приборов. В этом случае можно немного сэкономить, но нужно правильно подобрать материалы и неукоснительно выполнить схему выдвижных топок печей Кузнецова.

Кузнецову был предложен совершенно новый подход к возведению кирпичной печи. Как известно, в топках традиционной конструкции есть каналы, по которым движение раскаленных газов греет кирпичи. Главный фактор, поддерживающий этот процесс, – тяга. Такой принудительный способ нагрева корпуса печи характеризуется неравномерным распределением тепла. Кроме того, это часто приводит к образованию трещин в конструкциях стен. При строительстве подобной печи, занимающей в помещении довольно много помещения, используется много кирпича.

Возникает вопрос о наличии места для установки теплообменника. Это устройство теряет срок службы, указанный производителем, если его поместить в саму топку. Постоянный контакт с огнем разрушительно сказывается на прочностных характеристиках теплообменника. Такое соседство также приводит к ухудшению условий сгорания топлива, снижению КПД топки и образованию большого количества сажи.

В печи, построенной по Кузнецовскому методу, газы движутся свободно.

Эта конструкция основана на установке внутри крышек, которые представляют собой сосуды, перевернутые вверх дном. В некоторых моделях крышки могут иметь верхние отверстия. Сосуды располагаются в разном порядке, но основным условием их размещения является наличие между ними вертикальных трещин стекловидного тела, называемых сухим швом . Ширина образованного пространства до 3 см Не заполнено теплоизолятором или раствором. В результате газы свободно перемещаются, переходя от одной крышки сосуда к другой.

Для облегчения представления схема работы печи Кузнецова Кузнецова, Необходимо представить в своем воображении костер, горящий на улице. В результате того, что воздух имеет неограниченный доступ к пламени, от огня исходит небольшое тепло, которое немедленно рассеивается в пространстве. Изменить характер процесса нагрева воздуха вокруг костра можно, если накрыть его крышкой-сосудом, например, казаном больших размеров. При этом важно оставить зазор, чтобы пламя вообще сохранилось.В результате горячий газ естественным образом поднимается на дно котла и ограничивает доступ воздуха, поступающего наружу. Восстановив тепло стенок сосуда, он, спускаясь к открытому удару, постепенно остывает и гаснет, а его место занимает следующая порция тепла.

Такой саморегулирующийся процесс характеризуется возможностью дозирования наружного воздуха и нахождения предварительно нагретого газа в емкости до полного охлаждения.

Описанный выше принцип применяется в печах Кузнецова, для которых применяются сразу две заглушки , соединенные сухим швом.Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печи в помещение, где она установлена. Горячие газы сначала заполняют первую крышку, нагревая ее стенки, а затем, охлаждая, уступают место горячему флюсу, поднимающемуся из печи.

Пытаясь оптимизировать этот процесс, изобретатель еще на первом этапе, который начинается после топлива, решил разделить поток газов по их температуре. С этой целью он использовал перегородку, отделяющую пространство колпака от топки.При этом преграда не доходит до дна сосуда. В результате такого разделения горячие газы сразу устремляются к покрытию колпачка, а поток с более низкой температурой направляется по сухому шву через щель в перегородке. Таким образом, из-за скопления под грудой горячих газов и наличия преграды в первой крышке воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит в колпачке, установленном над первым.

Менее горячие продукты сгорания находятся на дне емкости, а горячие газы стремятся к жесткости и при охлаждении отдают тепло на кирпичные стены. Затем они падают, и дымоход выводится наружу. Благодаря оснащению топки двумя колпаками, в которых происходит естественный сброс и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, предназначенные в основном для использования в быту, предназначены для выполнения определенных функций.Различают следующие типа таких конструкций:

• тип варочной поверхности – для приготовления пищи;
• отопление – для обеспечения теплом жилых помещений;
• Баннам печи Кузнецова – для нагрева бани;
• улица печи имеют вид простых барбекю или целые топочные комплексы;
• для выпечки хлеба часто сочетается с печами других типов;
• печи-камины Исполнитель эстетической роли.

Приведены только самые распространенные типы кузнецовских печей. Нередко специалисты создают комбинированные варианты таких конструкций, отличающиеся многофункциональностью. Ну, все знают, например, печь-тёплую печь, благодаря которой можно разогреться, и приготовить еду.

Сильные стороны печей Кузнецовского

Конкретнее можно выделить следующие достоинства Конструкции Кузнецова:

Самостоятельное производство

Пример работы.

Перед тем, как приступить к постройке колпаковой печи Кузнецова, нужно четко знать, какую роль в доме или на позвоночнике он будет выполнять . В целом представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать наиболее приемлемый вариант, но здесь мы рассмотрим технологию постройки довольно простой печи кузнецова кузнец своими руками для обогрева жилых помещений.

Проектируя установку двуглавой кузнецовой печи своими руками на первых этапах постройки дома, позаботьтесь о том, чтобы она могла равномерно обогреть все помещения присутствия.Возводить такую ​​конструкцию в уже построенном полностью доме не совсем удобно. Тем не менее, если возникла такая необходимость, то почему бы не примерить такой проект. Важно только при определении места устройства дымохода обращать внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать либо вместе с возведением фундамента под дом, либо в готовом здании, но следует подготовиться к тому, что процесс будет трудоемким и трудоемким.

Подготовительные работы

Цокольная печь Кузнецова своими руками на начальном этапе строительства предполагает закладку фундамента. № Для проведения этого процесса необходимо иметь в наличии бныкой и лопату Совкова , а также следующие материалы:

• песок (3 части), цемент (1 часть) и вода для приготовления раствора;
• стержень арматурный средней секции;
• пленка полиэтиленовая;
• Платформа для опалубки.

Работы по устройству фундамента необходимо выполнять в следующем порядке:

После заливки свежеприготовленный фундамент необходимо оставить в покое на 5-7 дней, а то и больше (на 20-25). Время, отведенное на полное обледенение и высыхание основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем длиннее на ощупь фундамент, тем выше будет прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при строительстве:

1. Кирпич, из которого построена внутренняя огнеупорная оболочка, при нагревании склонен к расширению.Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
2. Огнеупорный кожух внутри печи создает установленный по краю. Чертежи не всегда передают этот момент, но его следует учитывать. При установке простых кирпичей из глины Мастером предоставляется свобода действий.
3. Используя проволоку, нужно провести их в каждом 3-м ряду кирпича.
4. При установке всех металлических устройств важно оставить место с учетом их возможного расширения.Специальная прокладка ограничивает прикосновение металлических изделий к кирпичной кладке.
5. По окончании строительства печи Кузнецова рекомендуется использовать огнеупорный состав для кирпича.
6. Запустить колпачок на работу нужно постепенно, начиная с нагрева на минимальную температуру, а затем увеличивая ее.

Подготовка инструмента и основных материалов

Тщательно подготовить к постройке печи Кузнецова своими руками можно только тогда, когда она будет в руке болгарский оснащенный алмазными дисками и перфоратор с насадкой в ​​виде миксера.Кроме того, к месту установки отопительного прибора необходимо доставить следующие материалы:

Важные моменты

Правильная вагонетка проходной печи Кузнецова позволит добиться равномерного утепления стен и обеспечить отличная тяга.

Перед тем, как приступить к кладке, многие мастера делают стелитовый каучуконоид. Однако мы рекомендуем положить слой фольги , которая, обладая отражающей способностью, позволит вам лучше сберегать тепло.

Устройство теплопередачи во многом зависит от количества созданных в нем отделений. Однако для постройки самой теплой колпаковой печи важно соблюдать порядок кладки и условия объема.

Как выглядит.

Кузнецов | Semantic Scholar

О применимости лакказы в качестве метки в опосредованном и безмедиаторном электроиммуноанализе: влияние расстояния на прямой перенос электронов между лакказой и электродом.

• Кузнецов, Г.Шумакович, О. Королева, А. Ярополов
• Химия, медицина
• Биосенсоры и биоэлектроника
• 2001

Исследована применимость лакказы в качестве фермента-метки. Было показано, что свойство лакказы катализировать электровосстановление кислорода на электроде позволяет создавать безмедиаторные и… Развернуть

• 78

• 1

Посмотреть на PubMed

Сохранить

Предупреждение

Cite

Research Feed

Способы улучшения очистки коксового газа от сероводорода

• Кузнецов, Лянная, +5 авторов И.Я. Гаркушенко
• Химия
• 1979

Наши расчеты показали, что если температура газа перед скрубберами была понижена до 30 ° C и добавлялось от 300 до 400 л / ч концентрированной аммиачной воды в контур, степень… Развернуть

Сохранить

Предупреждение

Cite

Research Feed

Влияние обработки разрядом постоянного тока на адгезионные свойства полиэтилентерефталатных пленок

• М. Пискарев, А.Зиновьев, А.Б. Гильман, А.Кечекьян, Кузнецов
• Материаловедение
• 21 ноября 2018 г.

Просмотр через издательство

Сохранить

Предупреждение

Cite

Research Feed

Улучшение процесса очистки от мышьяка и соды для удаления серы. [Рекомендуемая концентрация As / sub 2 / O / sub 3 / из 33,5 г / л]

• Кузнецов, А.А. Зварский
• Химия
• 1965

Save

Alert

Cite

Research Feed

ПРОЧНОСТИ НА СДВИГ И ТРЕЩИНУ АСФАЛЬТОБЕТОНА С ПОРИСТЫМИ МИНЕРАЛЬНЫМИ НАПОЛНИТЕЛЯМИ ДМИТРИЙ АЛЕКСЕЕВИЧ

• Кузнецов, В.Шухов
• 2017

В работе выявлены особенности использования пористых дисперсных наполнителей дорожного асфальтобетона. Для исследования была принята керамзитовая пыль, известняк и цеолитсодержащие минеральные наполнители. Для… Expand

Save

Alert

Cite

Research Feed

Расход сжатого воздуха в аппарате для удаления серы из газов с помощью раствора, содержащего карбонат натрия и мышьяк. [Увеличение концентрации As увеличивает стабильность раствора]

• Кузнецов А.А. Збарский
• Химия
• 1972

Save

Alert

Cite

Research Feed

Прочность и ударная вязкость армированного стальным волокном реактивного порошкового бетона при взрывном нагружении

• Кузенчров, Марк.
• Материаловедение
• 2006

Взрывостойкость конструкций, используемых в зданиях, требует исследования в связи с возросшей угрозой террористического нападения.Ущерб, нанесенный Композицией B или Powergel армированным стальным волокном… Развернуть

• 4

Сохранить

Предупреждение

Цитировать

Research Feed

[Использование цветовых реакций для определения классов липидов, включая токоферолы, by тонкослойная хроматография.

• Л.И. Семёнова, Кузнецов
• Биология, медицина
• Прикладная биохимия и микробиология
• 1 ноября 1975 г. идентифицировать их в тонкослойном силикагеле.Некоторые из… Expand
  View on PubMed

  Save

  Alert

  Cite

  Research Feed

  Повышение качества стальной полосы за счет оптимизации графиков холодной прокатки на непрерывных станах

  • Гарбер, Кожевникова, Ганичев, Иводитов, Трайно
  • Инжиниринг
  • 2005

  В результате исследований теории и практики холодной прокатки был разработан комплекс математических моделей и модельных технологических решений для повышения качества холоднокатаной стали… Развернуть

  Сохранить

  Alert

  Cite

  Research Feed

  Фазовые равновесия в системе Pd-Au-Sn и ​​Pd-Cu-Sn при 800 ℃ и 500 ℃

  • Кабанова, Карева, Кузнецов, Васекин
  • Материаловедение
  • 2012

  Save

  Alert

  Cite

  Research Feed

  Загорать в гостиной: духовки и обогреватели 90 001 ————————————————– ————————————————– ——————————————

  ————————————————- ————————————————– ——————————————-

  Большинство людей думают, что металлическая печь была преемницей костра и камина, и если вы посмотрите только на США, это правда.В Новом Свете никогда не было недостатка в дровах, и поэтому не было стимула улучшать неэффективный камин. Но в Европе и Северной Азии между камином и металлической печью была важная и успешная связь.


  Она известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелёфен» или «штайнёфен» (в Германии и Австрии), и как «туликиви» (в Финляндии).

  Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь, каменная печь или каменная печь.Эта технология больше связана с традиционной духовкой, чем с металлической плитой, поэтому немецкий термин «kachelöfen» (духовка) лучше всего описывает ее как общий термин.

  Духовки уже появляются на рисунках и картинах 1300-х годов (см. Иллюстрации вверху и внизу). Фактически, это первые настоящие отопительные приборы в истории. Раньше римляне изобрели гипокауст, предшественник центрального отопления, но эти знания были в значительной степени утеряны, когда их цивилизация рухнула.


  Духовые печи традиционно работают на дровах, но сегодня они также могут быть оборудованы для работы на газе или поочередно на обоих видах топлива. Они даже могут работать с системой центрального отопления. Духовка может иметь любую форму и размеры: она может быть почти невидимой, встроенной в стену или под лестницей, или это может быть впечатляющее произведение искусства, стоящее посреди гостиной.

  Камень против металла

  Самая важная особенность духовки состоит в том, что она сделана из камня или кирпича, в то время как все наши современные нагревательные приборы сделаны из стали.Металл быстро нагревается, но так же быстро и остывает. Следовательно, металлический отопительный прибор должен работать на топливе практически непрерывно.


  Камню требуется больше времени, чтобы нагреться, но как только он нагреется, он удерживает тепло намного дольше. Печь топят только на короткое время, от четверти часа до одного или двух часов, и только один или два раза в день. Средняя духовка излучает тепло не менее 12 часов.

  Дымовые каналы

  Основная часть отопительного прибора состоит из лабиринта дымовых каналов и коптильных камер.Их цель – как можно дольше удерживать теплые газы внутри духовки, чтобы камень мог поглотить тепло до того, как выйдет из дымохода.

  Энергетическая отдача духовки составляет от 80 до 90 процентов, по сравнению с 40-50 процентами для металлических печей или приборов центрального отопления, и только от 10 до 15 процентов для камина, где большая часть тепла уходит через дымоход. Одна из самых ярких особенностей печи с духовкой (на дровах) – это кочегарка, которая выглядит смехотворно маленькой по сравнению с самой печью.

  Благодаря высокой производительности скромной каменке или изразцовой печи (обогревающей комнату площадью 60 квадратных метров) требуется всего 6 кубометров дров в год: одно дерево. Если у вас даже небольшой сад, вы можете легко заправить печь своими черенками – тонкая древесина очень хорошо подходит для изразцовых печей, хотя она должна быть достаточно сухой.

  Лучистое тепло

  Все наши современные отопительные приборы нагревают дом или комнату в основном за счет конвекции: они нагревают воздух.Духовка делает это за счет лучистого тепла: инфракрасного излучения, сравнимого с солнечным теплом. В помещении, которое отапливается духовкой, градусник практически ничего не может измерить.

  Эффект сравним с эффектом лыжника, который наслаждается шнапсом во время принятия солнечных ванн, несмотря на низкие температуры. Лучистое тепло нагревает не только воздух, но и тело лыжника.

  Духовка-плита действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в комнате.Эти объекты, в свою очередь, излучают поглощающее тепло в окружающую среду – подобно тому, как город излучает тепло после долгого жаркого летнего дня, когда стены и тротуар медленно отводят тепло от солнца.

  Это может показаться немного странным для компьютерных волшебников 21 века, но до 150 лет назад отопление по определению было лучистым отоплением. Конвекционное отопление – изобретение совсем недавно, и у него больше недостатков, чем преимуществ.

  Воздушный шар

  Конвекция вызывает постоянное движение воздуха в доме, потому что горячий воздух выталкивается вверх (принцип воздушного шара), а холодный воздух всасывается (все конвекторы нуждаются в постоянной подаче воздуха).Теплый воздух поднимается к потолку, а те, кто должен его согреть, оказываются на полу. Это не очень эффективно. Более того, рядом с батареей или плитой всегда слишком жарко, а в другом конце комнаты – слишком холодно.

  Во-вторых, конвекция – это не здорово. Пыль в доме начинает плавать, что раздражает дыхательную систему. В сочетании с осушающим эффектом теплого воздуха и опалением пыли металлическими поверхностями радиаторов и печей это приводит к неприятному щелочному климату воздуха, который может вызвать головные боли.


  Эту проблему в основном решают увлажнители воздуха или электрические водонагреватели, которые продувают смесь пара и воздуха в комнату. К сожалению, это создает идеальные условия для клеща домашней пыли и противных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

  Сон на плите


  Духовка не имеет этих недостатков. Поскольку он почти не нагревает воздух, нет циркуляции пыли.Поскольку поверхность духовки не нагревается так сильно, как поверхность металлической плиты или радиатора, не происходит опаивания пыли.

  И поскольку воздух не поднимается вверх, тепло распределяется по комнате равномерно, а не поднимается к потолку (или по открытой лестнице на верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветрить дом, не теряя энергии.

  Поскольку внешняя поверхность духовки не становится слишком горячей, нет опасности получить ожоги.Это качество иногда используется для интеграции скамейки или кушетки в печь – роскошь, которую не может предложить ни один другой отопительный прибор. В России было принято ставить кровати на духовку.

  Благодаря своей теплой (но не слишком теплой) внешности духовки предлагают больше возможностей. Они очень хорошо подходят для сушки кастрюль и сковородок или сушки белья – металлические печи или радиаторы в большинстве случаев слишком горячие для этого. Керамическую плиту можно оборудовать конфоркой и духовкой, так что ее тоже можно будет использовать как кухонный прибор.


  Полное сгорание

  Духовки – альтернатива всем современным отопительным приборам, но по сравнению с дровяными печами у них есть еще одно важное преимущество. Все больше и больше людей выбирают древесину в качестве источника энергии для отопления, чтобы не зависеть от непредсказуемых цен на энергоносители на нефть и газ.

  В определенном смысле это неплохая вещь, поскольку в отличие от газа и нефти древесина является возобновляемым и нейтральным по отношению к СО2 топливом (СО2, производимый при сжигании древесины, был унесен деревом из атмосферы в течение нескольких лет до этого ).Проблема в том, что дровяные печи не очень эффективны и сильно загрязняют окружающую среду.

  Древесину можно сжигать, не загрязняя воздух слишком сильно, но при этом температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины превращается в CO2 и водяной пар почти без дыма. Однако металлическая дровяная печь достигает температуры только от 650 до 700 градусов, что приводит к неполному сгоранию дров.

  Древесина на две трети состоит из горючих газов и на одну треть из горючего материала.В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где многие люди используют дровяное отопление, качество воздуха резко ухудшается (неполное сгорание древесины более загрязняет окружающую среду, чем сжигание нефти или газа).

  Перегрев

  В дровяной печи пожар тушат уменьшением притока воздуха; в противном случае комната могла бы перегреться из-за быстрого выделения тепла металлическим прибором. Поскольку духовка не выделяет тепло огня сразу, а временно сохраняет его в массе кладки, дрова можно сжигать при очень высокой температуре, не перегревая комнату.

  Духовка всегда топится на полную мощность, даже если требуется более низкая температура: в этом случае вы просто топите меньшую часть дров или топите реже.

  Полное сгорание не только выгодно с точки зрения качества воздуха и эффективности, но и является более безопасным. В случае неполного сгорания дымоход все более плотно засыпается креозотом, что может привести к возгоранию дымохода, когда однажды печь будет работать на полную мощность (причина, по которой дымоход необходимо регулярно чистить).

  Мгновенный нагрев

  Духовки имеют и недостатки, но ни один из них не является непреодолимым. Вероятно, самым большим недостатком является тот факт, что изразцовая печь или каменный обогреватель не дает мгновенного тепла, к которому мы привыкли.

  Если включить газовую плиту, то почти сразу награждаешься теплом. Но духовке требуется пара часов, прежде чем она начнет излучать тепло. Это не проблема в длительные холодные периоды, потому что после запуска цикла и короткого розжига печи каждое утро в доме всегда тепло.

  Это менее очевидно в периоды сильных колебаний температуры или когда вы много путешествуете. Вы можете извлечь из этого максимум пользы, например, одевшись теплой одеждой, или менее технологичным способом, установив дополнительный обогреватель, например газовую плиту, в той же комнате.

  Этот второй нагревательный генератор также может быть изразцовой печью гораздо меньшего размера или керамической печью (небольшой изразцовой печью, предназначенной исключительно для приготовления пищи). Затем маленький можно использовать для относительно быстрого нагрева комнаты, в то время как большой нагревается.Такую же возможность предлагает изразцовая печь с двумя топками, большая для обогрева и меньшая для приготовления пищи.

  Перегрев

  Каменный обогреватель не обеспечивает точной настройки температуры, как у других нагревательных приборов. Если дровяная или газовая плита перегревает комнату, вы просто понижаете ее, и температура быстро снижается. С изразцовой печью это сделать невозможно.


  Если утром вы сжигаете слишком много дров или газа, это решение нельзя будет отменить в течение дня.Не остается другого выхода, кроме как открывать окна, и это уже не так эффективно. Таким образом, для обогрева комнаты до нужной температуры требуется некоторая практика и целеустремленность, особенно в климате, не похожем на Россию или Финляндию.


  Третий недостаток изразцовой печи – следствие лучистого тепла. Духовка-плита только нагревает то помещение, в котором она стоит. Открытие двери не согреет комнату рядом с ней, потому что она в значительной степени лежит в «тени» лучистого тепла.

  Это снова сравнимо с теплым солнцем в зимний день: если вы выйдете из-под солнца в тень, лучистое тепло исчезнет, ​​и вы почувствуете только температуру воздуха. Газовая или дровяная печь тоже не справятся с этим, но система центрального отопления, кажется, является бесспорным победителем. Однако изразцовая печь не исключает системы центрального отопления.

  Тепловые стены

  Обогрев стен или полов – еще один способ использования лучистого тепла. Здесь теплая вода проходит не через пластинчатые стальные радиаторы, как в обычной системе центрального отопления, а через пластиковые шланги, встроенные в стены (или в поддельные стены).Каменная стена из-за пористой поверхности не нагревает воздух, она излучает как изразцовая печь.


  Тепловые стены можно комбинировать с духовкой. Печь подключена к котельной, которая распределяет теплую воду по шлангам в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что в противном случае невозможно. Так же изразцовая печь может доставлять теплую воду в дом.


  Тепловые стены также можно комбинировать с имеющимся прибором центрального отопления. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не обязательно должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большую площадь поверхности), и вы получить лучший воздушный климат в салоне.


  В качестве третьей возможности духовку можно также подключить к сети металлических радиаторов (как в этой церкви), но в этом случае вы теряете преимущество лучистого тепла.Радиаторы из листовой стали нагревают воздух.

  Тяжелые, громоздкие и дорогие

  Еще один, довольно принципиальный недостаток – духовки довольно большие и тяжелые. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и бывшем Советском Союзе) могут весить до 5 тонн и более. Существуют меньшие модели, но они теряют некоторые преимущества по сравнению со своими более крупными собратьями (их нужно чаще топить, и они не всегда достигают полного сгорания древесины или такой же энергоэффективной мощности).

  Каменный утеплитель должен быть большим и тяжелым, с этим ничего не поделаешь. Металлические обогревательные приборы обладают неоспоримым преимуществом компактности.

  Каменные печи также стоят в 2–3 раза дороже, чем другие системы отопления. Поскольку затраты на энергопотребление ниже, а хорошо построенная духовка прослужит всю жизнь, эти вложения через некоторое время окупятся. Однако вы должны иметь возможность позволить себе покупку.

  В Финляндии, крупном производителе обогревателей из мыльного камня, покупка печи с духовкой субсидируется государством, в результате чего в 90 процентах новых домов они находятся внутри.

  Духовки дорогие, потому что они произведены вручную. Они не совсем подходят для массового производства (хотя прилагаются усилия) и поэтому не представляют особого интереса для отопительной отрасли. Они предпочитают продавать, например, печи на пеллетах.

  Пеллетные печи

  Печь на гранулах – единственная дровяная печь, которая достигает полного сгорания, как духовка. Для этого используются передовые технологии, что также является слабым местом этой системы отопления.

  Печи на гранулах требуется электричество для питания всех высоких технологий (конвейерная лента, вентиляция, регулирование температуры и т. Д.), А это означает, что это потребление электроэнергии следует учитывать при расчете экологической оценки. Кроме того, печь на гранулах перестает отдавать тепло при поломке.

  В печь на гранулах можно подавать только пеллеты, небольшие деревянные стержни, которые обрабатываются на заводе. Подрезанная древесина или пиленая древесина бесполезны в печи на гранулах.Производство этих пеллет требует много энергии.

  Еще одним следствием является то, что вы снова зависите от непредсказуемых цен поставщика энергии. Кроме того, печь на гранулах в основном нагревает воздух и почти не излучает лучистое тепло, поэтому нет преимущества для здоровья по сравнению с дровяной печью, газовой плитой или системой центрального отопления. Однако благодаря высокотехнологичному внутреннему устройству печь на гранулах стоит столько же, сколько духовка.

  Духовки-муляжи

  Теперь, когда печи-печи снова набирают популярность, производители металлических отопительных приборов пытаются заполучить кусок пирога.Некоторые начали предлагать их традиционными методами, посылая каменщиков к вам домой, чтобы они построили любую духовку, которую вы пожелаете.

  Большинство производителей, однако, теперь используют лучистое тепло в качестве стратегии продвижения «зеленой воды». Сейчас на рынке есть печи, которые похожи на духовку, только не так. Это обычные металлические печи, обтянутые плиткой. Они выдают себя решетками, чтобы впустить прохладный воздух, в чем духовка не нуждается (см. Рисунок ниже).


  Плитка, конечно, нагревается, когда печь работает, но остывает так же быстро, когда она выключена.Эти устройства позиционируются как идеальное сочетание обеих технологий, но это просто конвекционные печи. Они почти не излучают лучистое тепло, опаляют пыль и имеют более низкую производительность. Тем не менее, они продаются.

  Другой пример – немецкая дровяная печь, изображенная ниже. Ее с энтузиазмом продвигают как современный вариант духовки, и она понравится стимпанкам и выжившим, но это всего лишь обычная дровяная печь, не очень эффективная и очень загрязняющая окружающую среду.

  Сжигание леса

  Печь с духовкой – единственная технология, которая позволяет чистое сжигание дров без дополнительных затрат энергии, и, таким образом, это единственная технология, которая обещает экологически безопасную альтернативу истощающимся ресурсам газа и нефти.

  Главный вопрос заключается в том, может ли земля производить достаточно древесины, чтобы согреться значительное количество людей. Сегодняшний энергетический кризис – не первый в истории человечества. Начиная с 15 века, некоторые страны Европы уже столкнулись с серьезной нехваткой дров, и это стало острой проблемой в 17 и 18 веках, которая была «решена» только с приходом угля.

  Кажется невозможным, чтобы нынешнее европейское население снова могло быть согрето дровами, потому что сейчас здесь намного больше людей, чем в те времена.Но есть некоторая надежда, что потенциал больше, чем ожидалось.

  Массовая вырубка леса в средние века была следствием камина, для которого требуется в десять раз больше топлива, чем для печной печи (дерево также было основным строительным материалом). Несмотря на то, что изразцовой печи почти 10 веков, она прорвалась в больших масштабах только в 19 веке, да и то только в некоторых европейских странах.

  Потенциал технологии никогда не был полностью раскрыт из-за начала промышленной революции и обилия угля.Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если мы будем использовать духовки, но он, безусловно, больше, чем если бы мы вернулись к дровяным печам.

  © Крис Де Декер (под редакцией Винсента Грожана). Спасибо De Twaalf Ambachten

  Более низкотехнологичное отопление:


  ————————————————- ————————————————– ——————————————-

  ————————————————- ————————————————– ——————————————-

  Фотографии:

  ————————————————- ————————————————– ——————————————-

  Статьи по теме:


  На главную

  ————————————————- ————————————————– ——————————————-

  Штаб-квартира Low-tech Magazine:

  Нет, конечно: это комната Лютера в Вартбурге, Германия (16 век)

  ————————————————- ————————————————– ——————————————-

  .
