Назначение байпаса: Что такое байпас и зачем он нужен?

Содержание

Что такое байпас и зачем он нужен?

В организации отопления очень важно найти баланс: в помещении должно быть комфортно вне зависимости от температуры воздуха на улице. Нередко бывает так, что с наступлением оттепели в доме или в офисе становится слишком душно, а резкое понижение температуры воздуха негативно сказывается на температуре внутри помещения. Байпас – идеальное решение, чтобы сохранять  комфорт при любых погодных условиях и облегчить эксплуатацию отопительных приборов, ведь в однотрубных системах центрального отопления он позволяет установить теплорегулятор.

Однако обо всем по порядку.

Что представляет собой байпас?

По сути, байпас – это перемычка в виде отрезка трубы. Она устанавливается между прямой и обратной проводкой любого стандартного радиатора отопления. Диаметр байпаса должен быть на 1 размер меньше, чем диаметр труб подводки. Это необходимо для сбалансированного распределения теплоносителя между самим байпасом и отопительным прибором.

Таким образом решается сразу две важных задачи: с одной стороны вся система продолжает бесперебойно работать даже в период ремонта оборудования, с другой – появляется возможность управлять потоками теплоносителя.

Использование байпаса. Два основных случая

Случай 1

Однотрубная система отопления хоть и устарела морально, но все равно еще достаточно часто используется в зданиях постройки прошлого века. Минус не только в том, что нередко система не в состоянии обеспечить необходимый уровень тепла, но иногда ее работа бывает слишком эффективна: в помещении очень душно и находиться там некомфортно. Установка байпаса – самое простое и эффективное решение в этой ситуации. Установка устройства даст возможность регулировать температуру в доме.

Трехходовой или радиаторный терморегулятор может изменять количество теплоносителя между отопительным прибором и стояком. Байпас необходим для того, чтобы распределить теплоноситель между ними. Получается, что байпас позволяет транспортировать теплоноситель одновременно по стояку и к отопительному прибору. Также при отсутствии этого элемента было бы невозможно осуществить ремонт батареи без отключения целого участка системы.

Случай 2

Нередко в современных отопительных системах нельзя обойтись без использования циркуляционного насоса. В этом случае система становится энергозависимой, ведь без электричества насос работать не сможет. Спасительная роль байпаса в этом случае важна и одновременно проста, ведь как только пропадет свет, достаточно перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Байпас, снабженный клапаном, может выполнить данные процедуры автоматически. Эти простые действия способны перевести систему отопления в режим естественной циркуляции.

Снижение энергозатрат

Еще одно преимущество использования байпаса в однотрубной системе отопления, при использовании терморегуляторов – возможность снизить счета за отопление. Дело в том, в этом случае эффективность использования теплоносителя повышается в среднем на 30%. Это значит, что и эффективность теплоотдачи у радиаторов отопления повышается процентов на 10. Значение может показаться не очень ощутимым, но если посчитать объемы «лишней» энергии, за которую платит сам потребитель, то в денежном эквиваленте получается приличная сумма.

Заключение

Строго говоря, байпас не является обязательным элементом в отопительной системе, но желателен. Вполне возможно, что пользу от него никогда ощутить и не случится, особенно если у вас новый дом с двухтрубной системой центрального отопления. В противном случае байпас может сэкономить массу времени, денег и сил, если возникнет необходимость замены радиаторов отопления.


Что такое байпас: устройство, принцип работы, назначение, изготовление

Оглавление:
Что такое байпас: его устройство и принцип работы
Для чего нужен байпас: его область применения
Установка байпаса: тонкости монтажа своими руками

На вопрос, что такое байпас, коротко можно ответить следующим образом – это обводная труба с запорной арматурой, позволяющая перенаправлять ток жидкости в обход того или иного сантехнического прибора.

На этот трубопроводный узел возлагают как минимум две задачи – он обеспечивает бесперебойную работу трубопроводов в моменты ремонта оборудования и дает возможность управлять потоками жидкости. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, что такое байпас, как он работает, где используется и как делается самостоятельно.

Байпас в системе отопления фото

Что такое байпас: его устройство и принцип работы

Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними – по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура.

Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

  1. Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом – в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
  2. Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки – один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.

    Что такое байпас фото

А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует – получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла.

Нехорошо как-то получается – именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

Для чего нужен байпас: его область применения

Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.

  1. Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно.
    Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.

    Байпас в системе водоснабжения фото

  2. Байпас в системе отопления. Здесь также вариантов несколько: во-первых, это рассмотренный выше пример с приборами отопления; во-вторых, любое оборудование, которое может быть отремонтировано или заменено без остановки системы в целом. В общем, оборудование, без которого система или ее часть может продолжать свою работу.
    К таким приборам относят циркуляционные насосы в системах отопления с естественной циркуляцией теплоносителя, всевозможные узлы учета и контроля и даже котлы отопления при их последовательном подключении. В отоплении функция байпаса как обводной трубы является не единственной – здесь он может использоваться и в качестве узла регулировки температуры теплоносителя, как описано в примере с батареей отопления. Такое устройство монтируется не только на стояках – некоторая его разновидность применяется в индивидуальных системах отопления. Только в этом случае на байпасе кран не устанавливается – регулировка температуры отопительного прибора осуществляется отсекающими и регулирующими кранами специальной конструкции.

    Байпас перемычка фото

В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.


Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

  1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
  2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально.
    У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
  3. Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
  4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.

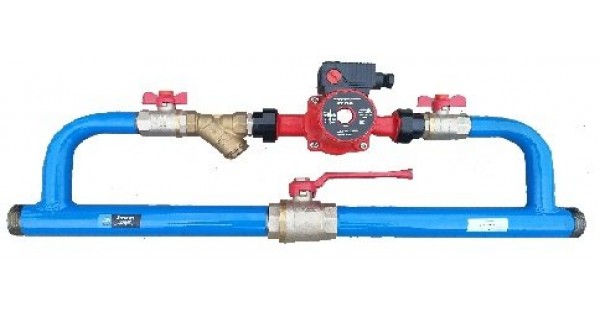

    Байпас для циркуляционного насоса фото

  5. Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Принцип работы байпаса и необходимость его применения в системе отопления

Значение слова «байпас» подразумевает параллельный или обводной фрагмент трубопровода относительно главного водопровода.

Для чего нужен байпас в системе отопления?

Байпас в отопительной системе используется по своему прямому назначению – регулирует пропускную норму расхода теплоносителя.

Регулировка осуществляется установкой запорной арматуры на байпасе, в том числе и циркуляционного насоса. Современные модели котлов оборудуются циркуляционным насосом в базовой комплектации, что позволяет:

  1. Эффективнее и равномернее распределять тепло по системе. При большом количестве радиаторов и при протяженной системе отопления результаты очень хорошие.
  2. Возможность осуществлять обогрев дома из нескольких этажей.
  3. Упростить схему разводки труб – нет необходимости соблюдать уклон.
  4. Решается проблема автоматизированного удаления воздуха из системы.

Также байпас может устанавливаться для того, чтобы безопасно заменить водомер или радиатор отопления.

Роль байпаса в системе отопления

Байпасом с циркуляционным насосом можно оборудовать и обычные котлы или отопительные системы с естественной циркуляцией теплоносителя.

Эта мера позволит заметно повысить КПД системы, что, в свою очередь, сэкономит потребление энергоносителей.

Для этого необходимо вырезать участок труб отопления (30-50 см) в вертикальном направлении, и вмонтировать специальную конструкцию, состоящую из насоса, фильтра грубой очистки, впускного и выпускного запорного вентилей.

Самой работоспособной является схема включения дополнительной запорной арматуры, в которой насос смонтирован именно в трубопроводе байпаса.

Здесь следует соблюдать некоторые правила монтажа для эффективной работы байпаса.

  1. Правильный выбор вентилей. Из существующих в продаже кранов нужно устанавливать только шаровые. Внутри крана находится металлический шар со сквозным отверстием для прохождения теплоносителя. При повороте на 90° проход полностью перекрывается, что происходит намного быстрее, чем в поворотных вентилях. Меньшее количество механических деталей увеличивает надежность вентиля.
  2. Необходимо несколько раз в год проводить простейшую профилактику шаровых кранов – закрыть и открыть даже при отсутствии прямой необходимости.
  3. Покупать лучше вентиль известного бренда, так как очень часто неисправный шаровой кран приходится менять, а не ремонтировать.

Отличным дополнением станет для вас наша статья по выбору схемы подключения радиаторов отопления.

А справиться с другой проблемой – скапливанием воздуха в системе отопления вам поможет устройство под названием Кран Маевского. Описание работы и область применения в нашем обзоре.

Установка

Установка еще одного вентиля на основной линии (фрагмент которой обходит байпас) также обязательна, иначе вода при включенном насосе будет циркулировать по малому кругу: байпас-отрезок трубопровода.

Здесь можно устанавливать кран любой конструкции – шаровый, обратный или резьбовой. Обратный клапан даже предпочтительнее, так ка внутри него стоит шар, который перекрывает проход теплоносителю под действием подпружиненной пластины или под своим весом.

То есть, вмешательство хозяина не требуется. Давление теплоносителя, возникающее от работы насоса, заставляет клапан закрыться, и система отопления функционирует правильно.

Недостаток обратного клапана – в его меньшей надежности по сравнению с шаровым или другим краном.

Большая ошибка слесарей, занимающихся установкой байпаса в системе отопления, в том, что все соединения делаются при помощи сварки, а не на резьбовых соединениях. Все детали байпаса должны в случае ремонта или аварии демонтироваться слесарными инструментами.

Циркуляционный насос крепится в байпасе при помощи гаек «американок» с резиновыми или силиконовыми прокладками. Этот крепежный прием позволяет в любое время снять насос. Впускной или выпускной вентили легко снимаются после того, как будет демонтирован циркуляционный насос.

Устанавливать вентиль на основном участке трубопровода необходимо по такой схеме:

В конструкцию из байпаса и основного отрезка нужно внедрить трубу расчетной длины, которая имеет резьбу с обеих сторон. Резьба с одной стороны трубы нарезается по длине муфты с уплотнительной гайкой.

Чтобы снять и заменить вентиль на основном участке, на резьбу накручивается муфта и контргайка, после чего из вентиля при помощи газового или рожкового ключа можно выкрутить отрезок дополнительной трубы. Теперь вентиль можно снимать.

Рекомендуется в байпас с циркуляционным насосом устанавливать фильтр грубой очистки, который обычно стоит после водомера.

Металлическая сетка фильтра не пропускает твердые частички (ржавчину, грязь), которые могут повредить внутреннюю поверхность шаровых кранов и обратного клапана. Накопительный резервуар фильтра всегда можно очистить от скопившейся грязи.

Механический фильтр устанавливается в таких случаях:

  1. В системе циркулирует жесткая вода (большое количество органических примесей и минеральных солей). Нагрев такой воды вызывает активное выпадение в осадок солей кальция и магния, что можно наблюдать на стенках чайников и кастрюль. Во многих населенных пунктах в водопроводе именно такая вода.
  2. Отопительная система работала без проведения профилактических работ 5-10 и более лет.
  3. Если вы используете циркуляционный насос известного бренда, который стоит немалых денег.

Фильтр грубой очистки монтируется в горизонтальном положении, поэтому выпускной кран должен быть установлен ближе к главной линии трубопровода, и фильтр устанавливается после него на горизонтальном отрезке трубы.

Не знаете как выбрать биметаллические радиаторы отопления?

Можем посоветовать вам обратить внимание на радиаторы компании Рифар серии монолит, подробнее по адресу: https://obogreem.net/otopitel-ny-e-pribory/radiatory/radiatory-rifar.html.

Или присмотритесь к стальным панельным радиаторам Kermi, сделанными по запатентованной технологии. По своим характеристикам они сопоставимы с биметаллическими.

Автоматический байпас

Чтобы автоматизировать регулировку температуры в комнатах, шаровые краны заменяются терморегуляторами, при этом стандартная схема монтажа байпаса сохраняется. Чтобы более точно можно было регулировать циркуляцию теплоносителя в отопительной системе, в центре байпаса врезается регулировочный кран шарового типа.

Также автоматизация отключения подачи воды при возникновении аварии возможна подключением к циркуляционному насосу управляющего термореле.

С термореле можно поддерживать температуру в отопительной системе в заданных пределах, а при превышении этой нормы автоматически отключать подачу теплоносителя.

Для того, чтобы обеспечить переключение системы отопления с принудительного режима циркуляции теплоносителя на режим естественной циркуляции, также в байпас устанавливаются электрические запорные краны, которые при отключения электричества и, соответственно, циркуляционного насоса перекрывают байпас и теплоноситель начинает двигаться по системе только благодаря законам физики.

Для такого решения необходимо, чтобы трубы отопления были проложены с требуемым уклоном – 2° на 5 погонных метров.

Практический пример работы байпаса:

в радиаторе отопления остывающая вода сжимается (ее объем уменьшается), и начинает перемещаться вниз.

В это же время в байпасе вода горячее, поэтому он не мешает течению воды по принципу естественной циркуляции.

Для этого обводная труба в байпасе должна быть немного меньшего диаметра, чем отрезок основной трубы системы отопления.

По сути, байпас – это страховка от неожиданностей в виде протечек крана или отключении циркуляционного насоса, появления засоров или воздушных пробок.

Большая роль в автоматической системе отводится циркуляционному насосу с программным управлением – электронная система включает подачу теплой воды только тогда, когда она необходима. При этом включается в систему байпас.

Также программное обеспечение позволяет организовать работу системы отопления таким образом, что в ваше отсутствие принудительная циркуляция теплоносителя не работает, а включается только перед вашим приездом домой.

Преимущества использования байпаса в том, что обогрев помещений и подача горячей воды происходит при помощи одного прибора, а заранее запрограммированная работа ГВС снижает потребление электричества или газа.

Автоматический байпас, использующийся в системе отопления, будет стоить немного дороже, но эта дороговизна – одноразовые затраты, которые окупаются за один отопительный сезон.

Что такое байпас и как он используется в системах отопления. Жми!

Многим приходилось слышать, что для увеличения эффективности работы системы отопления надо монтировать байпас, но что он собой представляет, даже не догадываются. За этим красивым английским словом скрывается параллельный трубопровод основной системе отопления на определённом ее участке. Применяют байпас в том случае, когда требуется постоянно регулировать температурный режим на отдельно участке сети и для возможности поменять батарею отопления без отключения всей системы отопления. Для возможности производить регулировку, на байпас устанавливается соответствующая трубопроводная арматура.

Для чего нужен байпас

Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Монтаж байпаса

Монтаж перемычки

Монтаж перемычки требует соблюдения определенных правил:

  • по своему диаметру, труба байпаса должна быть меньше диаметром, чем подающая и обратная трубы. Связано это с законом гидравлики, когда вода минуя радиатор будет идти по пути наименьшего сопротивления;
  • установка должна осуществляться как можно дальше от стояка и в непосредственной близости от прибора отопления;
  • если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.

Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

Установка циркуляционного насоса

В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.

Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.

Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации. Нагнетающее устройство состоит из:

  • различных колец
  • уплотнителей
  • манжетов из резины

Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.

Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?

Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.

Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:

  • с запорным устройством в виде шара
  • с подвижным штоком

Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.

Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.

Установка запорного устройства

В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу. Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.

Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.

Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.

Функционирование байпаса в отопительной системе (видео)

Оцените статью: Поделитесь с друзьями!

Байпас в системе отопления - зачем нужен, как работает + установка

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

  • фильтр;
  • обратный клапан;
  • циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

  • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
  • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
  • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

Оцените статью: Поделитесь с друзьями!

как правильно сделать байпас с обратным клапаном для циркуляционного насоса, монтаж

Содержание:

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.


Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

  • Нерегулируемые;
  • С ручным управлением;
  • Автоматические.


Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода. Если это требование не будет соблюдаться, то теплоноситель попросту будет тяготеть к байпасу.


При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.


Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

  • Клапанные;
  • Инжекционные.

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.


Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.


За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.


В автономных отопительных контурах байпас используется для решения следующих задач:

  • Подключение отопительных приборов к однотрубной разводке;
  • Обвязка насосного оборудования;
  • Подключение распределительного коллектора водяного теплого пола;
  • Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).


В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.


При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.


Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.


Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

  • Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
  • Устанавливать байпас нужно на минимальном удалении от радиатора;
  • При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.


Входной патрубок конструкции оснащается одним из следующих устройств:

  • Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
  • Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
  • Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.


Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

  1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
  2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
  3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
  4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.


функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

  1. Функции байпаса в отопительной системе
  2. Типы насосов и байпасы
  3. Установка байпаса
  4. Байпас в котельной
  5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

  1. В водяных теплых полах его устанавливают на распределительном коллекторе.
  2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

  1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
  2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

  • В твердотопливных котлах для организации малого контура циркуляции.
  • Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

  • При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
  • Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
  • Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
  • Необходимо установить заглушки в верхней и нижней части трубы;
  • Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
  • Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
  • Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
  • Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

Справка

Snapshot Bypass - Helix

6 часов назад Джеффрейк сказал:

Привет всем, извините за это, но мне совсем не везет. Возможно, я не объясняю себя должным образом. Если вы посмотрите на загруженный мной пресет, ножной переключатель 1 работает как обычная педаль (независимо от педали). Когда я включаю его, он остается включенным независимо от того, в каком снимке я нахожусь или могу ли я делать снимки, он остается включенным, пока я его не выключу. Это то поведение, которое я хочу для ножных переключателей 2 и 3, однако это не то, что происходит в моем пресете, и я не могу заставить их вести себя таким образом.Если я включаю педальный переключатель 2 (независимо от того, в каком снимке я нахожусь), я хочу, чтобы он включался, даже если я просматриваю снимки, пока не решу его выключить. Это поведение педального переключателя 1. Можете ли вы помочь мне понять, что я делаю не так?

Кроме того, действительно интересно замечание о переименовании педального переключателя - не могли бы вы объяснить, как? Я не вижу опции для редактирования в «bypass / controller assign» в hx edit, и я не знаю, какие опции выбрать в «командном центре». Любой совет был бы отличным, так как я хотел бы переименовать ножные переключатели на что-то более значимое, а также выбрать цвет?

Еще раз спасибо за вашу помощь и извинения за то, что подошли к старой земле - я хотел бы решить эту проблему.

Хорошо, отличное объяснение, думаю, теперь я вас понимаю. Прошу прощения, если я медлил с этим. Если вы включаете FS2 или FS3, например, в Snapshot1, вы хотите, чтобы параметры , а также состояние обхода были / оставались так же, как вы установили их во всех других снимках; не только снимок, в котором вы его активировали. Дайте мне посмотреть, есть ли способ заставить его работать таким образом.

По поводу использования функции «Настроить» для переименования.В случае FS2, которому назначены два блока , вам нужно будет выбрать правильный блок, чтобы увидеть поле «Настроить» в разделе «Назначение байпаса / контроллера». HX Edit НЕ отображает поле настройки для каждого блока в множественном назначении, только для одного. Я считаю, что устройства HX по умолчанию отображают это поле только для первого блока , который вы назначили этому педальному переключателю при первоначальной настройке пресета; хотя переименование, очевидно, затрагивает и другие блоки.Поэтому, если у вас есть несколько блоков, просто прокручивайте блоки для этой FS один за другим, пока не найдете блок с полем «Настроить». В случае FS2 в вашем пресете это будет означать выбор блока задержки «Ping Pong» в HX Edit, выбор вкладки «Bypass / Controller Assign», а затем щелчок по имени «Multiple (*)» в «Customize» поле и изменив его.

Такое же поведение, когда отображается только поле «Настроить» на одном из блоков в назначении нескольких блоков, также отражается, когда вы настраиваете имя напрямую на устройстве.Это означает, что опять же, в примере с FS2 вам нужно сначала выделить блок задержки «Пинг-понг», а затем открыть меню «Назначить байпас» (на устройстве). Теперь вы должны увидеть опцию «Настроить», по крайней мере, на Helix. Не знаю, нужно ли вам перелистывать страницу, чтобы увидеть это на Stomp. Если вместо этого вы решите изменить имя в «Командном центре», выберите переименовываемую файловую систему и выберите «Настроить». Наверное, проще использовать Command Center, когда на педальный переключатель назначено несколько блоков, поскольку вам нужно только знать, какой педальный переключатель вы переименовываете.

Обход требований / предварительных условий - Canvas Community

Хотите, чтобы вы могли обойти требования / предварительные условия для одного учащегося и дать ему ноль или позволить ему вернуться позже, чтобы выполнить задание? Используя этот прием, изначально предложенный @tom_gibbons, теперь вы можете!

Задача

Если инструктор использует требования и предварительные условия в своем курсе, а учащиеся не выполнили все требования для модуля, они могут быть заблокированы для следующего модуля (или элементов контента).Технически инструктор может попросить студента вернуться и отправить задание или освободить его от задания (введите EX в журнале оценок), но что, если инструктор не хочет, чтобы студент отправлял задание, а вместо этого хочет дать студенту ноль за недостающую работу? Или, что, если инструктор хочет, чтобы ученик мог двигаться дальше, но все же выполнить недостающие задания позже?

Решение

Если вы пытаетесь обойти оцениваемые задания (задание, обсуждение или викторина), у которых есть требование (отправить или хотя бы набрать балл), вот краткие инструкции.Примеры и процесс объясняются более подробно ниже.

Шаг 1: Освободите учащегося от требований модуля, которые не позволяют ему продвигаться вперед. Это делается путем выставления EX в качестве оценки за эти задания.

Шаг 2: Обновите страницу (Оценки / Speedgrader), а затем удалите оценку EX, чтобы она отображалась как пустая для оценки. То, что это делает, ясно требует от ученика. Кроме того, оценка за задание теперь пуста, что позволяет студенту вернуться и отправить задание позже или инструктору поставить студенту ноль ( для нуля см. Информацию ниже! ).

Шаг 3 (необязательно): Если вы хотите дать студенту ноль за задания, вам сначала нужно освободить его от всех заданий, которые мешают ему перейти к следующему модулю. Затем вы можете вернуться и поставить ученику нулевые оценки за эти задания. Если вы не извините все задания перед тем, как дать нули, следующий модуль не будет разблокирован. Это становится особенно сложно, если у вас установлено, что «студенты должны выполнять требования в последовательном порядке», а также иметь необходимый контент, который не оценивается заданиями (страницы, файлы, URL-адреса).В этом случае вам может потребоваться сначала поработать со студентом, чтобы он соответствовал этим требованиям, прежде чем вы отказываетесь от выставленных требований. Тем не менее, в конечном итоге это все равно будет работать (да, я поиграл с рядом сценариев, чтобы убедиться!).

Видео

Следующее видео было снято в ответ на вопрос (от 07.09.2017) о том, будет ли просто ввод нулевой работы в обход требований и предварительных условий. Я покажу, как ввод нуля не работает и как работает обходной путь EX - Обход требований и предварительных условий

Примеры

Ниже приведены примеры, показывающие, как этот обход будет работать в различных сценариях.** Что-то, что может помочь инструкторам, когда они используют (и пытаются обойти) требования и предварительные условия, - это проверять успеваемость учащихся по модулям. Дополнительную информацию см. В следующем руководстве - Как использовать модули для просмотра успеваемости студентов по курсу?

Пример 1 : Только оцененные задания в модуле «Начать здесь» необходимы, прежде чем студенты смогут перейти к модулю 1-й недели. Студенты могут работать с контентом в любом порядке.

Ниже показано, как модуль выглядит для учащегося; красные кружки - это потому, что оцененные задания не были сданы раньше установленного срока.

Это вид после того, как я захожу в журнал оценок и ввожу EX для оцениваемых заданий в этом модуле. Обратите внимание, что теперь студент может получить доступ к модулю 1-й недели.

Это вид после того, как я удалил EX из журнала оценок и вместо этого сделал его пустым. Обратите внимание, что оцененные задания снова становятся красными (потому что они просрочены), но студент по-прежнему имеет доступ к 1-й неделе. Если я сейчас введу ноль для этих заданий, у учащегося все равно будет доступ к 1-й неделе, поскольку она уже была разблокирована. .

Пример 2: Все содержимое модуля "Начать здесь" необходимо до того, как студенты смогут перейти к модулю 1-й недели. Студенты могут работать с контентом в любом порядке. Требования бывают градуированные и не оцениваемые.

Ниже показано, как модуль выглядит для учащегося; красные кружки - это потому, что оцененные задания не были сданы раньше установленного срока.

Это вид после того, как я захожу в журнал оценок и ввожу EX для оцениваемых заданий в этом модуле.Обратите внимание, что студент по-прежнему не может получить доступ к 1-й неделе, потому что ему все еще нужно войти и «просмотреть» страницы «Сначала прочтите» и «Ресурсы курса».

Это вид после того, как студент просматривает две требуемые страницы. Неделя 1 теперь разблокирована. ** Чтобы упростить задачу, возможно, лучше всего будет, если студент просмотрит два не оцениваемых задания до того, как преподаватель освободит оцениваемые задания.

Это вид после того, как я удалил EX из журнала оценок и вместо этого сделал его пустым.Обратите внимание, что оцененные задания снова становятся красными (потому что они просрочены), но студент по-прежнему имеет доступ к 1-й неделе. ** Важное примечание: студент должен выполнить все требования для не оцениваемых заданий, прежде чем инструктор переключит EX за выставленные задания на пустую оценку. В противном случае следующий модуль не разблокируется!

Пример 3: Все содержимое модуля "Начать здесь" требуется до того, как студенты смогут перейти к модулю 1-й недели. Студенты должны пройти через требования в последовательном порядке.Требования бывают градуированные и не оцениваемые.

Ниже показано, как модуль выглядит для учащегося; красные кружки - это потому, что оцененные задания не были сданы раньше установленного срока. Обратите внимание, что страницу «Прочтите в первую очередь» необходимо просмотреть, прежде чем студент сможет получить доступ к странице «Ресурсы курса».

Это вид после того, как я захожу в журнал оценок и ввожу EX для оцениваемых заданий в этом модуле. Обратите внимание, что учащийся по-прежнему не может получить доступ к 1-й неделе, потому что ему все еще нужно войти и «просмотреть» страницы «Сначала прочтите» и «Ресурсы курса», что необходимо сделать по порядку.Кроме того, обратите внимание, что, несмотря на наличие зеленой галочки для оцениваемых заданий, учащийся не может получить к ним доступ, поскольку требования к заданию без оценки еще не выполнены.

Это вид после того, как студент просматривает две требуемые страницы. Неделя 1 теперь разблокирована. ** Чтобы упростить задачу, возможно, лучше всего будет, если студент просмотрит два не оцениваемых задания до того, как преподаватель освободит оцениваемые задания.

Это вид после того, как я удалил EX из журнала оценок и вместо этого сделал его пустым.Обратите внимание, что оцененные задания снова становятся красными (потому что они просрочены), но студент по-прежнему имеет доступ к 1-й неделе. Кроме того, если студент собирался отправить задания, ему все равно нужно было бы выполнить их по порядку. ** Важное примечание: ученик должен соответствовать всем требованиям для не оцениваемых заданий, прежде чем инструктор переключит EX для выставленных заданий на пустую оценку. В противном случае следующий модуль не разблокируется!

Замечания

В зависимости от того, как они настроены, обойти требования и предварительные условия иногда бывает непросто.Тем не менее, с правильным сочетанием вещей я смог обойти все сценарии, которые я пробовал; Я привел примеры только для трех, но я протестировал больше. Однако самое важное, что нужно помнить, это то, что это не авторизованный обходной путь Canvas. Это хакерский прием, который был разработан в ответ на потребность, которую Canvas не учел в своем обычном программировании. Поскольку это в конечном итоге взлом, он может перестать работать в любой момент, если Canvas что-то обновит / изменит. Так что наслаждайтесь возможностью обхода требований и предварительных условий, но знайте, что это потенциально может исчезнуть в любой момент и без предупреждения!

Правила завершения для студентов (только для предприятий) - Schoology Support

Правила завершения студентов - это требования, помещаемые в папки курса и / или материалы курса, которые позволяют учителям структурировать ход своего курса, а также создавать для студентов самостоятельное обучение.В зависимости от типа позиции доступны следующие требования:

  • Необходимо заполнить
  • Необходимо просмотреть товар
  • Необходимо опубликовать комментарий / ответ
  • Необходимо подать заявку
  • Должен набрать не менее
Примечания:
  • Правила завершения студентов недоступны на Schoology Basic. Узнать больше здесь .
  • Вы можете разместить более одного правила завершения для одного элемента, но вы не можете разместить одно и то же правило для одного и того же элемента более одного раза.Вы не можете, например, использовать "Завершение учащихся", чтобы требовать несколько сообщений или несколько отправок.

Прочтите эту статью полностью или переходите к определенным разделам:

Примечание: Если учащийся сообщает, что он выполнил правило, но не может перейти к следующему обязательному элементу, перепроверьте его успеваемость.

Установить правила завершения для папок

При настройке правил завершения для папок курса учащиеся должны заполнить папку перед переходом к следующей папке.

Чтобы установить правила завершения для папок в курсе:

  1. Щелкните Параметры и выберите Завершение учащихся.
  2. Чтобы добавить правило завершения для отдельных папок, щелкните Добавить требование.
  3. Чтобы добавить правило завершения для всех папок, щелкните Сделать все папки последовательными .
  4. Щелкните Сохранить изменения для завершения.

Примечание :
  • Требования должны быть выполнены в последовательном порядке Параметр включен по умолчанию для папок верхнего уровня.Если вы хотите, чтобы учащиеся заполняли папки в непоследовательном порядке, установите правила завершения только для материалов внутри папок.
  • Правила завершения также должны быть установлены для материалов в папке. Следуйте инструкциям в следующем разделе, чтобы завершить это.

К началу

Установить правила завершения для материалов внутри папок

Если папки верхнего уровня на странице вашего курса Материалы имеют правило Должно завершиться , правила завершения также должны быть добавлены к элементам внутри папок.Этот шаг дает учащимся возможность заполнить папку.

В каждой папке есть возможность потребовать от учащихся заполнять элементы в последовательном порядке. Когда этот параметр включен, учащиеся должны успешно выполнить правила для одного элемента, прежде чем переходить к следующему элементу.

Для добавления правил доработки к материалу внутри папок:

  1. Щелкните Параметры и выберите Завершение студента .
  2. Попросите студентов заполнить материалы курса либо в последовательном порядке из папки, либо в любом порядке по своему выбору.
  3. Щелкните Добавить требование , чтобы добавить одно или несколько требований.
  4. Выберите материал и требование из раскрывающихся меню.
  5. Щелкните « X », чтобы удалить требование.
  6. Щелкните Сохранить изменения для завершения.

Примечание : порядок, в котором вы упорядочиваете элементы в настройках «Завершение учащихся», не влияет на порядок, в котором учащиеся должны выполнять правила. Порядок, в котором студенты должны выполнять элементы в курсе, зависит от порядка, в котором папки и материалы курса перечислены в материалах и / или в папке.

К началу

Проверить успеваемость ученика

По мере того, как учащиеся выполняют требования, вы можете просмотреть прогресс каждого учащегося, нажав кнопку « Успеваемость учащегося » в верхней части страницы в папке или в верхней части страницы «Материалы ».

Примечание: Информация об успеваемости ученика регулируется в соответствии с областью, из которой вы просматриваете прогресс учеников. Например, если вы просматриваете прогресс студентов в профиле курса, вы увидите их прогресс за весь курс.Если вы просматриваете прогресс студентов из папки, вы увидите, как учащиеся выполняют элементы только в этой папке.

Проверить успеваемость ученика

Если ученик сообщает, что выполнил правило, но не может перейти к следующему обязательному пункту, перепроверьте его успеваемость:

  1. Щелкните Успеваемость учащихся вверху страницы.
  2. Щелкните Повторно проверьте успеваемость учащегося в нижней части всплывающего окна.
  3. Страница Успеваемость ученика обновится, и процент завершения может обновиться.

Примечание. Вы можете выбрать опцию «Проверить успеваемость ученика» на любом уровне папки, чтобы повторно проверить успеваемость учеников в течение всего курса. Процент выполнения будет отражать необходимые элементы в просматриваемой области. Например, если вы просматриваете прогресс студента из профиля курса, вы увидите прогресс для всего курса. Если вы просматриваете прогресс ученика из папки, вы увидите прогресс элементов только в этой папке.Если после повторной проверки успеваемости ученика по-прежнему испытываете трудности с Правилами завершения и успеваемостью ученика, обратитесь в службу поддержки Schoology.

К началу

Правила завершения обхода

Преподавателям

, использующим Правила завершения студентов, может потребоваться пропустить одно или несколько обязательных заданий по разным причинам. Например, если учащийся отсутствует и составляет необходимое задание с другим проектом макияжа, или если учащийся впервые в классе, и ему не нужно начинать с начала папки с правилами завершения.

В таких ситуациях преподаватели могут использовать исключение Excused в журнале успеваемости, чтобы пропустить один или несколько материалов с применением правил завершения.

Чтобы применить исключение Excused , наведите указатель мыши на ячейку с материалом в журнале успеваемости, щелкните отображаемый флаг и выберите Excused :

Теперь, когда ученик открывает представление «Успеваемость ученика», материал помечается как Исключено , и ученик может продолжить изучение материалов в серии «Завершение ученика».

К началу

Индивидуальное назначение материалов с правилами завершения

Вы можете использовать функцию индивидуального назначения (только для Enterprise), чтобы назначать материалы отдельным учащимся и / или оценивающим группам учащихся в папке, содержащей Правила завершения учащихся .

Если вы индивидуально назначили материалы в папке:
  • Студенты , а не , которым индивидуально назначены какие-либо материалы в папке, видят папку на странице «Материалы курса», но не содержимое в ней.Зеленая галочка отображается как «Завершено» для папки, поскольку для учащегося нет требований.
  • Если вы отметите Успеваемость ученика в качестве администратора курса, ученик , а не , назначенный индивидуально, будет отмечен как завершенный с зеленой галочкой для этой папки. Отдельные материалы не отображаются в окне Student Progress , поскольку материалы не назначены студенту.
Если вы назначили целую папку индивидуально:
  • Студенты, которым назначена папка , а не , не увидят ее на странице «Материалы курса».
  • Если вы отметите Успеваемость ученика в качестве администратора курса, ученик , а не , назначенный индивидуально, будет отмечен как завершенный с зеленой галочкой. Папка и любые материалы в ней не отображаются в окне Student Progress , поскольку папка и материалы не назначены студенту.

Копирование и сохранение содержимого с правилами завершения

При копировании или сохранении папки с правилами завершения, примененными к ресурсам, правила завершения для учащихся сохраняются.Это означает, что когда вы переносите этот контент в новый раздел, исходные правила и последовательность остаются в силе.

Примечание. См. В этой статье инструкции по сохранению курса в ресурсах.

К началу

классов коррекции | Справка Blackboard

Заменяемые классы

Переопределенные оценки - это оценки, которые вы назначаете вручную, например, если вы вводите таблицу оценок в журнале оценок. Рядом с оценкой появится метка переопределения.

В таблице оценок вы можете ввести числовое значение, состоящее не более чем из пяти цифр.Вы можете включить две дополнительные цифры после десятичной точки.

Если вы разрешаете несколько попыток, когда вы вручную редактируете окончательную оценку для элемента, вы назначаете переопределенную оценку.

Когда вы публикуете оценки, учащиеся могут просматривать их и любые оставленные вами отзывы. Все отзывы обо всех попытках, даже без оценки, видны учащимся.

Вы можете переопределить только итоговую оценку, но не оценки для каждой попытки. Переопределенная оценка имеет приоритет над всеми другими записями оценок, включая попытки, выставленные учащимся после того, как вы назначили переопределенную оценку.Кроме того, если вы повторно оцениваете вопрос, эта новая оценка применяется к оценке попытки. Если вы вручную измените оценку за экзамен в журнале успеваемости, пересмотренная оценка не изменит заменяющую оценку.

Если вы продолжите оценивать другую попытку после того, как вы вручную изменили окончательную оценку, переопределенная оценка по-прежнему заменяет оценку второй попытки, которую вы назначили. Вы можете вычесть баллы после того, как учащийся предпринял все попытки или истек срок сдачи.

Если вы переопределите оценку с помощью связанной с ней рубрики, переопределенная оценка появится в таблице оценок рубрики.Когда вы просматриваете контент, на панели «Сведения о рубрике» указывается, что оценка отменена.

Вы также можете переопределить существующую оценку из связанной рубрики. Введите новый балл в таблицу оценок за рубрику. Вы увидите сообщение переопределения в рубрике и метку переопределения в журнале оценок. Хотя сейчас вы не можете использовать рубрику, вы можете расширить критерии, чтобы увидеть описания.

В таблице оценок рубрики вы можете ввести числовое значение, состоящее не более чем из пяти цифр.Вы можете добавить одну дополнительную цифру после десятичной точки. Общая оценка за рубрику всегда округляется до одного десятичного знака.

Если вы решили, что хотите изменить оценку и использовать рубрику для присвоения оценок, выберите повторно выставить оценку с использованием рубрики. Рубрика становится активной, и вы можете использовать ее для выставления оценок за задание. Новая оценка появится в журнале оценок, а метка переопределения будет удалена.

Если вы устанавливаете общую оценку для своего курса, вы можете отменить автоматический расчет оценки.Перейдите в сетку журнала оценок и щелкните внутри ячейки общей оценки учащегося. Вы можете ввести новое значение или выбрать из общих обозначений оценок, которые вы установили для курса. Ячейка оценки закрашена серым, чтобы указать, что оценка была переопределена. Чтобы отменить переопределение, щелкните внутри ячейки и выберите «Отменить переопределение». Оценка вернется к общему расчету оценок, который вы установили для курса.

Подробнее о настройке общей оценки

Размещено оценок

Если вы решите опубликовать оценки, а затем переопределите эти оценки, измененные оценки будут видны учащимся.Если вы полностью удалите опубликованную вами оценку, учащиеся больше не будут видеть оценку за этот элемент. Товар возвращается в состояние «без оценки». После того, как вы выставите новые оценки, вам нужно будет снова опубликовать эти оценки.


Вид ученика на переопределенную оценку

Если вы оставили отзыв о нескольких попытках, учащиеся смогут прочитать отзывы о каждой попытке после того, как вы выставите оценки. Если вы изменили окончательную оценку элемента, появится сообщение.

Создание задания на обучение - Опции

На странице Параметры рабочего процесса создания настройте рабочий процесс назначения обучения и параметры электронной почты.Администраторы, имеющие доступ к этой странице, не могут просматривать или управлять параметрами, для которых у них нет соответствующих разрешений.

Чтобы начать создание нового учебного задания, выберите «Администратор»> «Инструменты»> «Обучение» и щелкните ссылку «Инструмент назначения». На странице «Управление учебными заданиями» нажмите кнопку «Создать задание».

Разрешения
Инструмент назначения - динамическое удаление

Предоставляет возможность включать / отключать динамическое удаление из рабочего процесса создания учебного задания и / или на странице «Сводка задания».Когда динамическое удаление включено, пользователи, которые больше не соответствуют критериям пользователя, удаляются из задания на обучение. Это разрешение зависит от разрешений Инструмент назначения - Стандартный, Инструмент назначения - Стандартный и динамический и Инструмент назначения - Стандартный и Динамический - Повторение. Это разрешение нельзя ограничить. Это разрешение администратора.

Обучение - Администрирование
Инструмент назначения - Настройки электронной почты - Управление Предоставляет возможность управлять настройками электронной почты при создании учебного задания.Это включает в себя возможность выбрать все четыре настройки электронной почты, настроить настраиваемые электронные письма (создавать новые электронные письма и устанавливать существующие электронные письма как активные / неактивные), настраивать специальные электронные письма и включать / отключать триггеры Назначить обучение и регистрировать обучающие электронные письма при конкретном обучении Электронные письма выбраны. Это разрешение зависит от разрешений Инструмент назначения - Стандартный, Инструмент назначения - Стандартный и динамический, а также Инструмент назначения - Стандартный и Динамический - Повторение. Это разрешение может быть ограничено OU, пользователем, пользователем и подчиненными, а также OU пользователя.Если это разрешение ограничено, то электронные письма будут получать только пользователи в пределах ограничений. Это разрешение администратора. Обучение - Администрирование
Инструмент назначения - Настройки электронной почты - Просмотр Предоставляет возможность просматривать и выбирать настройки электронной почты при создании учебного задания.Это включает в себя возможность выбирать электронные письма для обучения, настраиваемые электронные письма или отсутствие электронных писем, но не дает возможности управлять фактическими настройками электронной почты (не может настраивать настраиваемые электронные письма или специальную электронную почту и не может включать / отключать триггеры электронной почты для назначения обучения и регистрации обучения, когда Выбраны специальные электронные письма для обучения). Это разрешение зависит от разрешений Инструмент назначения - Стандартный, Инструмент назначения - Стандартный и динамический, а также Инструмент назначения - Стандартный и Динамический - Повторение. Это разрешение может быть ограничено OU, пользователем, пользователем и подчиненными, а также OU пользователя.Если это разрешение ограничено, то электронные письма будут получать только пользователи в пределах ограничений. Это разрешение администратора. Обучение - Администрирование
Инструмент назначения - обход платежа пользователя Предоставляет возможность обхода платежа пользователя при создании задания на обучение.Когда пользовательская оплата обходится, пользователи автоматически регистрируются для участия в обучении независимо от того, требуется ли оплата или нет. Это разрешение зависит от разрешений Инструмент назначения - Стандартный, Инструмент назначения - Стандартный и динамический, а также Инструмент назначения - Стандартный и Динамический - Повторение. Это разрешение нельзя ограничить. Это разрешение администратора. Обучение - Администрирование
Инструмент назначения - Стандартный и динамический - Повторяемость

Предоставляет возможность создавать стандартные (разовые) и динамические (непрерывные) задания на обучение, чтобы напрямую назначать обучение пользователям.Также предоставляет возможность включать / отключать повторение при создании задания динамического обучения. Это разрешение может быть ограничено подразделением, поставщиком, элементом обучения, типом обучения, пользователем, самим пользователем и подчиненными, а также подразделением пользователя. Если это разрешение ограничено местоположением, поставщиком, типом обучения или элементом обучения, они могут назначать обучение только в рамках ограничений. Если это разрешение ограничено OU, User, User Self и Subordinates, или OU пользователя, то они могут только назначать и просматривать назначения, созданные пользователями в рамках ограничений.Это разрешение администратора.

Обучение - Администрирование
Инструмент назначения - стандартный и динамический

Предоставляет возможность создавать стандартные (разовые) и динамические (непрерывные) задания на обучение, чтобы напрямую назначать обучение пользователям.Это разрешение может быть ограничено подразделением, поставщиком, элементом обучения, типом обучения, пользователем, самим пользователем и подчиненными, а также подразделением пользователя. Если это разрешение ограничено местоположением, поставщиком, типом обучения или элементом обучения, они могут назначать обучение только в рамках ограничений. Если это разрешение ограничено OU, User, User Self и Subordinates, или OU пользователя, то они могут только назначать и просматривать назначения, созданные пользователями в рамках ограничений. Это разрешение администратора.

Обучение - Администрирование
Инструмент назначения - стандартный

Предоставляет возможность создавать стандартные (разовые) задания на обучение, чтобы напрямую назначать обучение пользователям.Это разрешение может быть ограничено подразделением, поставщиком, элементом обучения, типом обучения, пользователем, самим пользователем и подчиненными, а также подразделением пользователя. Если это разрешение ограничено местоположением, поставщиком, типом обучения или элементом обучения, они могут назначать обучение только в рамках ограничений. Если это разрешение ограничено OU, User, User Self и Subordinates, или OU пользователя, то они могут только назначать и просматривать назначения, созданные пользователями в рамках ограничений. Это разрешение администратора.

Обучение - Администрирование

Динамическое снятие

Раздел «Динамическое удаление» появляется только в том случае, если в качестве типа назначения выбран «Динамический» и у администратора есть разрешение на управление динамическим удалением.Если учебное задание является динамическим, у вас есть возможность разрешить обучение (в определенных статусах), назначенное через учебное задание, автоматически удаляться из стенограмм пользователей, если пользователи больше не соответствуют критериям назначения. Параметр «Динамическое удаление» по умолчанию отключен. Чтобы включить динамическое удаление, установите переключатель «Включить динамическое удаление» в положение «Вкл.».

Примечание: Если пользователь ранее прошел версию обучения, включенную в задание динамического обучения, он будет включен в переназначение , если они повторно введут критерии назначения в будущем, если выполняются следующие условия:

  • Динамическое удаление включено для назначения
  • Для присвоения включено динамическое переназначение
  • Параметр «Переназначить последнюю версию» включен для назначения

Если включено динамическое удаление, появляются дополнительные параметры удаления динамического обучения.Доступные варианты:

  • Удалить текущее обучение - по умолчанию обучение, которое уже находится в состоянии «Выполняется» в стенограммах пользователей, не будет удалено при динамическом удалении, даже если пользователь больше не соответствует критериям назначения. Чтобы разрешить правилу динамического удаления удалять уже начатое обучение в дополнение к еще не начатому, переключите этот параметр в положение Вкл. По умолчанию эта опция отключена.
  • Удалить обучение в учебной программе - по умолчанию, когда учебная программа удаляется из стенограмм пользователей посредством динамического удаления, все дочерние учебные объекты (LO) из учебной программы остаются в качестве автономных LO в стенограммах пользователей. Выбор этого параметра позволяет ТАКЖЕ удалять эти дочерние LO из стенограмм пользователей при удалении учебной программы посредством динамического удаления. По умолчанию эта опция отключена.

Назначение динамического обучения - динамическое удаление для текущего обучения

Чтобы включить динамическое удаление обучения, которое в настоящее время выполняется в стенограммах пользователей:

  1. Выберите «Динамический» в качестве типа задания для учебного задания.Дополнительные параметры становятся доступными на странице "Параметры" в процессе создания назначения.
  2. Установите переключатель «Включить динамическое удаление» в положение «Вкл.» (Зеленый). Параметр удаления незавершенного обучения станет доступен после выбора этого параметра.
  3. Переведите переключатель «Включить удаление выполняемой тренировки» в положение «Вкл.» (Зеленый). После отправки и обработки задания на обучение, если пользователи, которым назначено обучение, больше не соответствуют критериям назначения, обучение в этом назначении будет удалено из их стенограмм, независимо от того, не начато оно или в процессе (или в эквивалентных статусах).Список эквивалентных статусов см. В эквивалентных статусах обучения ниже.

Примечание: Если пользователи заплатили за обучение, а затем обучение было удалено из их стенограмм посредством динамического удаления, стоимость обучения возвращается пользователю.

Рабочий процесс назначения обучения

В разделе «Рабочий процесс назначения обучения» определите, как следует назначать обучение.Ваш выбор повлияет на статус обучения в расшифровках стенограмм пользователей и может переопределить любые рабочие процессы доступности или утверждения, настроенные на уровне обучения в Каталоге курсов. Доступные варианты:

  • Только назначено - если этот параметр выбран, обучение будет только назначено, и пользователю по-прежнему может потребоваться получить одобрение и зарегистрироваться для обучения, прежде чем он сможет получить доступ к обучению. Этот вариант выбран по умолчанию. Примечание: Если создатель задания также является требуемым утверждающим лицом для назначенного обучения, его утверждение будет автоматически применено к назначенному обучению.
  • Назначено и утверждено - при выборе этого параметра обучение будет автоматически утверждено. Нет необходимости утверждать, прежде чем пользователям будет разрешено пройти обучение, независимо от каких-либо настроенных рабочих процессов утверждения, но пользователям все равно может потребоваться зарегистрироваться для обучения.
  • Назначено, одобрено и зарегистрировано - при выборе этого параметра обучение будет автоматически утверждено и зарегистрировано. Для получения доступа к обучению пользователям не требуется ни одобрения, ни регистрации. Если выбрана эта опция, появляется дополнительная опция для обхода пользовательского платежа:
    • Обход пользовательского платежа - включение этого параметра предотвратит получение пользователями запроса на оплату обучения. Обучение будет помещено в их стенограммы, и с пользователя не требуется никакой оплаты.По умолчанию этот параметр отключен.
  • Завершено - этот параметр доступен только при назначении сеанса, который произошел в прошлом. Сессия будет добавлена ​​к стенограммам пользователей в статусе Завершено. Если с сеансом назначаются какие-либо другие элементы обучения, этот параметр недоступен.

Примечание: Вышеуказанные параметры могут переопределить любые рабочие процессы, связанные с обучением, настроенные на уровне обучения.Однако некоторые рабочие процессы, связанные с обучением, по-прежнему соблюдаются, если они применимы к рабочему процессу. Например, если выбран параметр «Назначено и одобрен», но параметр «Регистрировать при утверждении» выбран на уровне обучения, то обучение помещается в расшифровку стенограммы пользователя в статусе «Зарегистрировано», что соответствует обоим параметрам.

Предварительные параметры

На странице «Параметры» процесса создания обучающего задания раздел «Параметры предварительных требований» предоставляет доступ к переключателю «Принудительное выполнение предварительных требований».По умолчанию для этого переключателя установлены конфигурации, заданные в настройках инструмента назначения (включены или отключены), и администратор, создающий назначение, может использовать этот переключатель, чтобы изменить предварительные настройки только для создаваемого назначения. Для обеспечения соблюдения предварительных требований на уровне назначения:

  1. Установите переключатель «Необходимые условия» в положение «Вкл.» (Зеленый). В качестве альтернативы, если вы не хотите, чтобы задание на обучение обеспечивало соблюдение предварительных условий, переведите этот переключатель в положение Выкл. (Серый).
  2. Продолжите создание оставшейся части учебного задания, если хотите. См. Раздел «Создание задания на обучение - Обзор».

Если назначение настроено для обеспечения соблюдения предварительных условий, пользователи, которые не соответствуют предварительным требованиям для обучения в назначении, НЕ будут проходить обучение. Если задание на обучение является динамическим, и пользователь позже выполняет предварительные требования, пользователь получит обучение в следующий раз, когда начнется процесс динамического назначения.

Пример использования: обязательные условия применяются глобально

Брэдли - менеджер по обучению и соблюдению нормативных требований в ABC Electric, и он замечает, что многие из его сотрудников назначаются на задачи и смены, для которых они не обучены, что создает риск для безопасности и соблюдения нормативных требований. Он обнаруживает, что некоторые из его администраторов неправильно назначают обучение, игнорируя необходимые предварительные условия с помощью инструмента назначения обучения.

Чтобы решить эту проблему, Брэдли включает параметр «Обязать предварительные требования» на странице «Настройки инструмента назначения». Это позволяет его администраторам легко создавать задания на обучение, которые подчиняются предварительным требованиям, и НЕ назначать обучение пользователям, которые еще не выполнили необходимые предварительные условия обучения.

Пример использования: предварительные требования, выполняемые назначением

Джеки - администратор обучения в ABC Electric.Джеки создает динамическое учебное задание, чтобы назначить курс «Продвинутый ремонт трансформаторов» всем сотрудникам Нью-Йорка. Поскольку параметр «Обеспечить обязательные условия» включен, любому пользователю, не отвечающему предварительным требованиям учебной программы, не будет назначена учебная программа.

Генри, сотрудник нью-йоркского подразделения, был включен в это задание, но он не получил учебную программу по расширенному ремонту трансформаторов, потому что он еще не прошел обязательную учебную программу, которая требуется для учебной программы по расширенному ремонту трансформаторов.Спустя несколько недель Генри завершает предварительное обучение, и в следующий раз, когда происходит динамическое обучение, он получает расширенный курс по ремонту трансформаторов, потому что в задании признается, что он теперь соответствует предварительным требованиям для обучения.

Настройки электронной почты

В разделе «Настройки электронной почты» настройте электронную почту для учебного задания. Установите переключатель для выбранного варианта электронной почты.Доступные варианты:

Примечание. Дайджесты электронной почты соответствуют параметру «Нет электронной почты», если они настроены либо на уровне LO, либо в рамках обучающего задания. Необходимо выбрать либо вариант настраиваемых электронных писем, либо вариант специальных электронных писем для обучения. Если раздел «Обучение подлежит отправке электронной почты» включен, триггер электронной почты «Обучение необходимо» должен быть неактивен, чтобы предотвратить запуск обучающих электронных писем. В противном случае пользователь получит как дайджест электронной почты, так и отдельное электронное письмо.

Примечание: После отправки задания нельзя вносить изменения в эти настройки электронной почты. Однако любые изменения, внесенные в настройки электронной почты, настроенные на уровне обучения, будут применяться к будущим назначениям.

Далее

Нажмите кнопку «Далее», чтобы перейти к этапу «Расписание» рабочего процесса создания.См. Раздел «Создание учебного задания - расписание».

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследовать
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О Массачусетском технологическом институте
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О Массачусетском технологическом институте
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Ручное редактирование оценок и переопределений оценок в Moodle | UMass Amherst Information Technology

На этой странице описывается, как вводить оценки непосредственно в отчете оценщика , как редактирование оценок таким образом вызывает переопределения и как включать или отключать переопределения оценок и блокировки.

Чтобы изменить все оценки для одного учащегося или все оценки для отдельного элемента оценки, вы также можете работать с вкладкой Единый вид журнала оценок (см. Раздел «Редактирование оценок для отдельных учащихся или занятий в Moodle»).

Изменение и переопределение оценок в отчете оценщика вручную

Moodle позволяет вводить или редактировать оценки непосредственно в отчете оценщика . Этот метод отличается от оценивания отправленных материалов в рамках действия, например задания. Для получения дополнительной информации см. Присвоение оценок в Moodle.

  1. Выберите Управление курсом (черный значок шестеренки, вверху справа), откроется панель Управление курсом .
  2. На панели Управление курсом в разделе Оценка выберите Отчет оценщика . Откроется страница отчета оценщика .
  3. В журнале успеваемости на вкладке Отчет оценщика щелкните Включить редактирование (вверху справа).
    (щелкните, чтобы увеличить)
    Ячейки оценок изменятся, чтобы отобразить поле ввода, и в верхней части страницы появится сообщение, поясняющее, что если другой оценщик этого курса обновит журнал оценок, пока вы редактируете оценки, ваши изменения будут потеряны:

    Уведомление: изменения, внесенные на эту страницу, не могут быть сохранены, если записи журнала оценок обновляются другим пользователем или в другом окне браузера, пока эта страница открыта.

  4. Найдите столбец, который вы хотите отредактировать или переопределить. Вручную введите оценки в пустые ячейки таблицы или отредактируйте оценки, уже записанные для определенных действий (например, викторин и т. Д.).
  5. Чтобы сохранить изменения, нажмите Сохранить изменения или нажмите Введите на клавиатуре. Если вы отредактировали оценки, связанные с действием Moodle, Moodle выделит ячейки оранжевым цветом, чтобы показать, что оценка была отменена.
    Примечание : Если другой оценщик в вашем курсе обновил журнал успеваемости, когда вы включили редактирование в журнале успеваемости, как только вы попытаетесь сохранить изменения, вы увидите красное сообщение для каждого столбца и имени пользователя:

    Оценка введенный для [ColumnName] для [UserName] был проигнорирован, потому что он был недавно обновлен кем-то другим.

Изменение оценок на странице оценивания с одним просмотром

  1. Выберите Управление курсом (черный значок шестеренки, вверху справа), откроется панель Управление курсом .
  2. На панели Управление курсом в разделе Оценка выберите Отчет оценщика . Откроется страница отчета оценщика .
  3. Каждый заголовок столбца и строки содержит значок Single view ().Чтобы просмотреть и отредактировать страницу Single View :
    • Для учащегося: щелкните значок карандаша справа от имени учащегося .
    • Для элемента оценки щелкните значок карандаша в заголовке столбца элемента оценки .
    Откроется страница оценок, на которой будут показаны все оценки учащегося или все учащиеся по элементу оценки.
  4. В столбце Переопределить оценку (слева) установите флажки для элементов, которые вы хотите оценить.Вы можете выбрать отдельные поля или в заголовке столбца щелкнуть Все , чтобы сделать все оценки доступными для редактирования.
    Примечание : Элементы ручной оценки не требуют этого шага, все остальные, для которых не выбран Переопределить оценку , будут пропущены.
  5. Внизу страницы под таблицей установите флажок Выполнить массовую вставку .
  6. В раскрывающемся меню:
    Чтобы вводить оценку только в пустые ячейки, выберите Пустые оценки .
    Чтобы ввести оценку во все ячейки, выберите Все оценки .
  7. Введите желаемую оценку в поле Вставьте значение .
    Примечание : Все записи должны быть числовыми. Эта функция не работает с элементами оценок, отмеченными шкалой или буквой.
  8. Щелкните Сохранить , чтобы сохранить изменения оценок. Появится подтверждающее сообщение. Щелкните Продолжить , чтобы обновить страницу оценки Single View .
  9. Когда вы вернетесь к отчету оценщика , переопределенные элементы оценок будут отображаться с оранжевым фоном и помечены как «Переопределено», чтобы указать, что оценки были отредактированы в журнале оценок.
    Примечание : Если вы ввели ошибочные оценки и хотите начать заново, см. Раздел «Удаление переопределений из элементов оценок» ниже.

Работа с несколькими грейдерами

Только один оценщик (инструктор или ТА) может вручную вводить оценки в журнал успеваемости. Moodle не позволит вам сохранить изменения в журнале успеваемости, который был обновлен кем-то другим после того, как вы открыли страницу для редактирования. Это сделано для предотвращения конфликтов оценок и непреднамеренных переопределений, если журнал оценок одновременно используют несколько оценщиков.

Чтобы избежать этой проблемы:

  • Не открывайте экраны выставления оценок в нескольких окнах на своем компьютере. Например, не включайте редактирование в журнале успеваемости Отчет оценщика в одном окне браузера, при вводе оценок на экране отправки задания или при оценке сообщений форума в другом окне браузера.

  • Если несколько человек должны будут вручную вводить оценки в журнале оценок курса, мы рекомендуем вам согласовать план оповещения друг друга, когда вы вводите оценки и когда вы завершаете сеанс выставления оценок.

Примечание : более одного оценщика могут безопасно выставить оценку Moodle Assignments одновременно, если они работают со страницы отправки задания , оценивают по одному ученику за раз и не используют функцию Быстрая оценка . Дополнительные сведения см. В разделе «Ввод оценок и обратная связь по одному заданию за раз».

О коррекции оценок

Переопределения запускаются, когда вы вручную редактируете оценки для действий Moodle, таких как Викторины , Форумы , Задания или Категория всего в журнале успеваемости.После сохранения эти элементы выделяются оранжевым цветом, а красным текстом отображается «Переопределено», что указывает на то, что оценка переопределена . Переопределение предотвращает дальнейшее обновление оценки вне журнала оценок.

Переопределение оценок происходит с несколькими типами действий в журнале успеваемости:

  • Редактирование итоговых показателей категории или курса в журнале успеваемости
    При редактировании ячеек в вычисляемом столбце , таком как Итого по категории , вычисляемый столбец будет переопределен и не будет пересчитан, если оценивать элементы в категории изменены.
  • Ручная оценка заданий Moodle из журнала успеваемости
    Если вы вручную редактируете оценки в журнале успеваемости для такого действия, как тест , задание или Форум , оценки будут отменены и больше не будут обновляться автоматически, если изменен из-за пределов журнала оценок (например, если оценка викторины переоценивается или задание оценивается на странице
    Отправка задания ).
  • Изменение оценок со страницы оценок
    Чтобы внести изменения на странице Оценка , пользователи должны сначала установить флажок Переопределить оценку .На этой странице также есть столбец Исключить из итогов флажка.
  • Импорт оценок из электронной таблицы
    Если вы импортируете оценки за действие или категорию Moodle из электронной таблицы, оценки будут помечены как переопределенные и больше не будут автоматически обновляться, если оценки были изменены извне журнала оценок (например, если Тест повторно оценивается, или Задание оценивается со страницы представления Задания ).

Во всех этих случаях замещенные оценки можно изменить из отчета оценщика путем дальнейшего ручного редактирования, но они не изменятся, если оценки будут обновлены где-то еще в курсе.

Примечание. Оценки также могут быть заблокированы , то есть значение не может быть изменено даже при включенном редактировании в отчете Grader . Блокировки включаются при редактировании настроек в журнале успеваемости (см. Ниже) и не активируются при редактировании одной оценки.

Причины отмены или блокировки оценок

  • Вы больше не хотите, чтобы оценки обновлялись заданиями.
  • Вы хотите переопределить оценку, полученную в викторине.
  • Вы не хотите, чтобы помощники учителя меняли оценки после определенного срока.

Возможные проблемы при переопределении или блокировке оценок

  • Переопределено Вычисляемые столбцы не обновляются автоматически при внесении изменений в элементы оценок.
  • Если оценка переопределена в отчете оценщика , вы не сможете изменить оценку или отредактировать комментарии на экране оценивания активности, пока не отключите переопределение / разблокировку оценки.

Блокировка / разблокировка столбца оценок

Чтобы предотвратить дальнейшие изменения для всего столбца, вы можете заблокировать этот столбец и сохранить текущие отображаемые оценки.

  1. Откройте отчет оценщика и щелкните Включите редактирование (зеленый значок карандаша, вверху справа). В ячейках оценок появится поле для ввода, а в таблице появятся значки настроек.
  2. В строке Controls щелкните Edit () непосредственно под заголовком столбца.Откроется экран Изменить оценку .
  3. В разделе «Элемент оценки » выберите или отмените выбор Заблокировано , затем нажмите Сохранить изменения . Отчет оценщика перезагрузится, отражая внесенные изменения (например, цвет выделения или редактирования полей).

Включение / отключение отмены или блокировки для класса

одного учащегося

Если вы отмените переопределение или снимите блокировку, оценки вернутся к значению, записанному в действии, или, для вычисляемого столбца, к вычисленному значению.

  1. Откройте отчет оценщика и щелкните Включите редактирование (зеленый значок карандаша, вверху справа).
  2. Щелкните Изменить () рядом с переопределенной оценкой. Откроется страница Изменить оценку .
  3. Установите или снимите отметку с поля Переопределено и / или поля Заблокировано , затем щелкните Сохранить изменения . Когда загружается отчет оценщика , дисплей изменится, чтобы указать состояние (т. Е. Ранее переопределенные оценки не будут выделены, или заблокированные оценки не будут редактироваться, когда редактирование включено).

Примечание : Чтобы отменить переопределение для всех оценок для элемента оценки, используйте инструмент Single View (см. «Редактирование оценок для отдельных учащихся или заданий в Moodle»).

Исключить оценки из расчетов категорий

На странице Изменить оценку можно исключить элементы оценок из расчета оценок для определенных действий. Это можно использовать, чтобы освободить учащегося от оцениваемого задания или показать учащимся оценку за задание (например,g., практический тест и т. д.), которые не будут учитываться при их окончательной оценке.

Если оценка исключена, она не будет частью вычисления агрегирования, выбранного для категории. Он также будет исключен из любых Отбросьте самые низкие настройки категории , которые вы выбрали. После сохранения эти элементы будут выделены оранжевым цветом, а в красном тексте будет отображаться «Исключено», что означает, что оценка исключена .

Примечание : Элемент оценки, исключенный из расчета категории, также исключается из общей суммы курса .

  1. Откройте отчет оценщика и щелкните Включите редактирование (зеленый значок карандаша, вверху справа).

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
