чертежи, размеры, фото и описание

Простая самодельная печь длительного горения на опилках из 200 литровой бочки. Печь на опилках: чертежи, схема, фото, видео работы печи.

Опилки – самый дешёвый вид топлива, если у вас поблизости есть пилорама или столярный цех, то опилки можно достать практически бесплатно или за символическую плату. По сути опилки это мусор и на пилорамах его просто выбрасывают, но опилки можно превратить в хорошее топливо, если сделать  печь на опилках длительного горения.

Принцип действия печи длительного горения заключается не в горении, а в тлении топлива, именно тление позволяет получить достаточное количество тепла и при этом сократить расход и количество загрузок топлива в печь.

При обычном интенсивном горении опилок выделяется много тепла, и топливо быстро заканчивается, при этом большая часть тепла просто уходит в дымоход. Если сжигать опилки в обычной печи вы получите много тепла, но высокий расход топлива и добавлять опилки в печь придётся очень часто.

Наша задача состоит в том, чтобы в печи создать условия для длительного и равномерного тления опилок и рационально использовать тепловую энергию.

Для этого нам нужно убрать из печи интенсивное пламя для этого нужно ограничить количество кислорода в печи, соответственно нужно сделать герметичную печь и при загрузке опилки утрамбовать.

Схема печи на опилках

На рисунке предоставлена подробная схема печи длительного горения.

Печь состоит из наружного корпуса, внутреннего цилиндра для топлива, нижней дверки для регулировки потока воздуха и уборки золы, дымохода, верхней крышки для загрузки опилок и конического кола для создания воздушного канала при утрамбовке опилок.

Чертежи печи

На рисунке предоставлен чертеж печи на опилках.

Из каких материалов можно сделать печь для опилок? Для печей длительного горения на опилках оптимальная форма – цилиндр, сделать печь можно из широкой трубы, газового баллона, бидона или обычной 200 литровой бочки.

Металлическая 200 литровая бочка идеально подходит для изготовления печи длительного горения, поэтому этот вариант мы и рассмотрим.

Чтобы сделать печь нам понадобится:

  • Металлическая бочка на 200 литров (размер 200 литровой бочки около 860 х 600 мм).
  • Металлический цилиндр диаметром чуть меньше бочки (около 500 мм).
  • Труба для дымохода диаметром не менее 150 мм.
  • Листовой металл, уголок.

Бочка на 200 литров может быть уже со съёмной крышкой это лучший вариант, так как крышку не придётся делать. Если бочка цельная со сливным отверстием, то придётся болгаркой спилить один край и сделать из него крышку для печи.

Для изготовления камеры горения понадобится металлическая ёмкость в виде бочонка высотой 600 – 700 мм, шириной 500 мм, с толщиной стенки не менее 3 мм. В дне ёмкости нужно сделать вентиляционное отверстие диаметром около 100 мм.

Трубу конус можно изготовить из тонкого листового металла, диаметр нижнего края трубы 100 мм, верхнего 120 – 150 мм.

Теперь нужно сделать зольник для печи, сделать его можно двумя способами:

  1. Сделать в нижней части бочки боковой проём и вмонтировать ящик для сбора золы. В таком случае понадобится сделать подставку поддон под внутреннюю камеру с опилками.
  2. Сделать ящик зольник непосредственной под бочкой, а в дне бочки по центру сделать отверстие 100 мм. К бочке приварить ножки из уголка.

Любой из этих вариантов будет правильным.

В боковой части бочки нужно сделать отверстие и приварить дымоход, дымоход рекомендуется располагать примерно в средней части бочки, если дымоход расположить вверху, то опилки не будут должным образом прогреваться за счёт горячих газов выделяемых при тлении опилок.

Эксплуатация самодельной печи

Во внутренний цилиндр по центру вставляем конус, пространство между цилиндром и конусом заполняем опилками, по мере засыпания опилок их плотно утрамбовываем.

Важно плотно утрамбовать опилки, чем плотней тем дольше они будут тлеть. Поверх опилок нужно насыпать тонкий слой песка чтобы исключить горение в верхней части.

Теперь конус аккуратно вытягиваем, в результате внутри печи остаётся конусообразное отверстие, которое обеспечит приток воздуха для тления опилок.

Закрываем верхнюю крышку печи и снизу поджигаем опилки, для этого в ящике разжигаем небольшой костер из щепы который придаст горение опилкам.

Специфика работы печи на опилках заключается в том что по мере тления подсыпать опилки нельзя, нужно дождаться когда все опилки стлеют и заново загружать печь. Но печь на то и называется длительного горения чтобы долго гореть, к примеру, печь из 200 литровой бочки на одной загрузке опилок будет гореть примерно 10 часов, чего вполне достаточно.

Печь длительно горения идеально подходит для отопления хозяйственных помещений в частности для теплиц. Чтобы эффективно отопить теплицу нужно установить печь и сделать длинный наклонный дымоход по периметру теплицы, именно дымоход позволит извлечь максимум тепла из печи.

Рекомендую также прочитать статью как правильно сделать дымоход для буржуйки.

В этом видео показан процесс загрузки опилок и работа печи длительного горения.

Печи длительного горения своими руками

Твердотопливные печи длительного горения становятся все более популярными. Это и неудивительно – при прочих равных условиях подобная печь способна работать на одной загрузке топлива в течение гораздо более продолжительного времени по сравнению со своими обычными аналогами.

Содержание:
  • Набор для работы
  • Руководство по изготовлению печи
    • Первый шаг
    • Второй шаг
    • Третий шаг
    • Четвертый шаг
    • Пятый шаг
  • Обустройство фундамента для установки печи
  • Монтаж дымоотводящей трубы
  • Устройство отражателя
  • Чем топить печь?
  • Важные технические нюансы
    • Видео – Печи длительного горения своими руками

Вариант печи длительного горения

При этом печь длительного горения можно топить и дровами, и углем, и разнообразными отходами деревообрабатывающей промышленности.

Дополнительным преимуществом рассматриваемого агрегата является возможность его самостоятельной сборки.

Вариант печи длительного горения

Печи длительного горения лишены практически всех недостатков своих обычных аналогов. По факту в подобных агрегатах топливо не горит, а медленно тлеет, что и позволяет увеличить срок работы печки на одной закладке топлива.

В результате у владельца появляется гораздо больше свободного времени – в процессе работы печь не требует особого контроля и постоянного наблюдения.

Приступайте к самостоятельной сборке печки длительного горения. Начните с подготовки необходимых приспособлений.

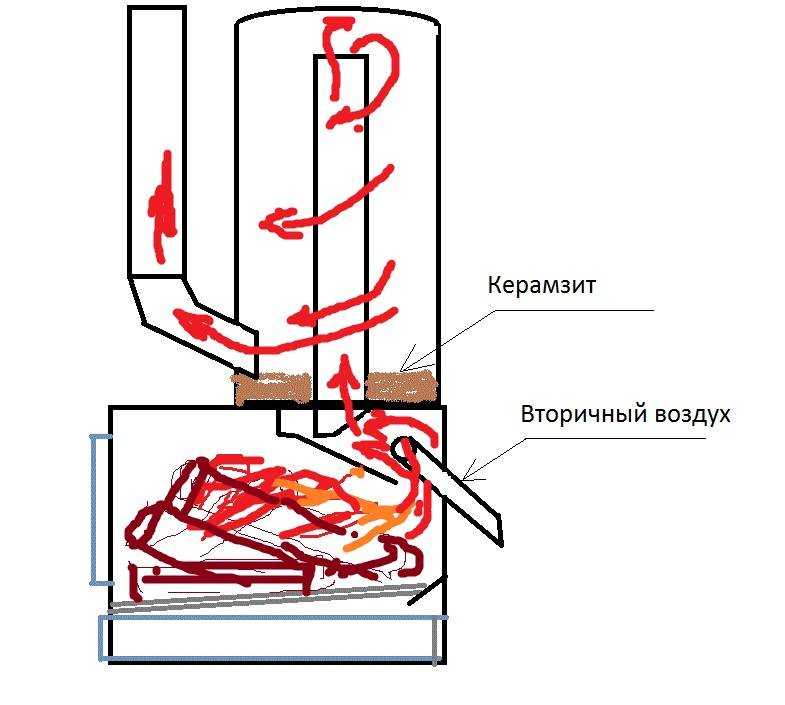

Принцип работы печи длительного горения

Набор для работы

  1. Металлическая бочка. Лучше всего подходит бочка на 200 л. Емкость должна иметь достаточно толстые стенки. Проконтролируйте, чтобы бочка не имела следов коррозии и прочих существенных повреждений. Вместо бочки можно использовать кусок толстостенной трубы подходящего размера.
    Также корпус печи можно сделать из листовой стали.
  2. Стальная труба. Ее вам нужно будет разрезать на два отрезка разной длины.
  3. Швеллер.
  4. Стальной молоток.
  5. Различные измерительные приспособления.
  6. Киянка.
  7. Ножовка для металла.
  8. Топор.
  9. Красный кирпич.
  10. Лист стали.
  11. Строительная смесь.
  12. Аппарат для сварки и электроды.

Руководство по изготовлению печи

Печи длительного горения своими руками

Заранее настройте себя на то, что работа по изготовлению печи будет достаточно грязной и шумной. Поэтому печь лучше всего собирать на улице, в гараже, мастерской или другом подходящем месте. Жилые помещения для такой работы точно не подойдут.

Также заранее позаботьтесь, чтобы в месте выполнения работы была возможность подключения к электросети.

Вариант печи длительного горения

Первый шаг

Подготовьте бочку для изготовления корпуса. Отрежьте верхушку емкости. В этом вам поможет болгарка. Вместо болгарки можете использовать автоген или другой подходящий резак. Режьте аккуратно и точно, отрезанная часть будет использоваться в будущем.

Бочка

При отсутствии бочки сделайте корпус из другого материала. К примеру, вы можете взять кусок трубы большого диаметра. Приварите к нему днище круглой формы из стали толщиной от 6 мм. При желании днище можно сделать квадратным – это позволит установить печку без приваривания дополнительных опор.

К дну корпуса приварите 4 ножки. Их можно изготовить из обрезков арматуры, швеллера или других подходящих материалов.

Ножки

Второй шаг

Вырежьте из стального листа круг. Его диаметр должен быть немного меньше диаметра корпуса печки. В этом круге вырежьте еще один круг для размещения трубы. Оптимальный диаметр трубы – 100 мм.

Дымоотводный патрубок

Приварите отрезок трубы к вырезанному стальному кругу. Длина этой трубы должна быть на 150-200 мм больше высоты корпуса котла.

Третий шаг

Приварите снизу полученного стального «блина» отрезки швеллера. Они должны быть такой длины, чтобы их можно было свободно разместить внутри корпуса. Всего приварите 4 отрезка на равном расстоянии по диаметру стального круга.

Прижимной круг

Прижимной круг и труба

В дальнейшем благодаря этим швеллерам загруженное топливо будет придавливаться и расходоваться максимально эффективно.

Четвертый шаг

Сделайте крышку для печки. На этом этапе вам и пригодится отрезанная ранее верхушка бочки. Если печь делается из трубы или других материалов, крышку придется сделать самостоятельно из стального листа.

Крышка

Крышка

В крышке вырежьте отверстие для приваренной ранее к «блину» трубы.

Пятый шаг

Вырежьте в корпусе бочки отверстие для загрузки топлива. К отверстию прикрепите дверцу. Ее вы можете сделать своими руками или же купить в специализированном магазине. К самодельной дверце не забудьте приварить ручку.

Ниже отверстия топливника сделайте еще одно отверстие немного меньшего размера и тоже укомплектуйте его дверцей. Через нижнее отверстие вы сможете удалять остатки прогоревшего топлива.

На этом ваша самодельная твердотопливная печь почти готова. Остается лишь обустроить для нее фундамент и подсоединить дымоотводящую трубу.

Самодельная печь

Обустройство фундамента для установки печи

В процессе топки печи ее корпус будет накаляться до очень высоких температур, поэтому основание для установки агрегата должно быть максимально устойчивым к подобным условиям.

Готовая печь весит сравнительно мало, поэтому сильно заглублять фундамент не нужно. Однако, одновременно с этим, основание должно быть прочным и огнеупорным.

Вариант размещения металлической печи на кирпичном фундаменте

Порядок обустройства фундамента:

  • подготовьте небольшое углубление;
  • выложите дно ямы кирпичом в один слой;
  • залейте поверх кирпичной кладки цементный раствор.

Монтаж дымоотводящей трубы

Любая печь, принцип действия которой основан на сгорании какого-либо топлива, нуждается в обустройстве дымохода.

Дымоход можно сделать из обыкновенной металлической трубы диаметром 150 мм. Это наиболее оптимальный размер. При большем диаметре тяга будет чрезмерно сильной, что негативным образом отразится на коэффициенте полезного действия отопительного агрегата. При меньшем же диаметре дымоход может попросту не справиться со своей задачей.

Готовим хомут

Готовим трубу

Сначала к предварительно подготовленному отверстию в корпусе бочки приваривается небольшой прямой отрезок трубы. Важно, чтобы его длина была больше, чем диаметр корпуса агрегата.

Основная же часть дымохода обычно делается изогнутой. Нежелательно, чтобы изгиб превышал 45 градусов. Старайтесь собрать дымоход с наименьшим числом колен.

Укладываем асбестовую ткань

Крепим хомут

В местах пересечения дымовой трубой разного рода элементов строения обустройте изоляцию из огнеупорных материалов, к примеру, из асбеста.

На верхний край дымовой трубы установите колпачок для защиты от мусора, снега и прочих осадков.

Саму дымовую трубу рекомендуется укомплектовать задвижкой для регулирования уровня тяги и интенсивности обогрева.

Делайте разборный дымоход – так будет удобнее его чистить.

Вид из помещения

Вид с улицы

Печь в работе. Дымоход

Устройство отражателя

В процессе работы металлическая печь длительного горения будет очень сильно разогреваться. Поэтому лучше укомплектовать ее защитным экраном, в особенности, если печь размещается в небольшой комнате.

Вариант отражателя

Если отражатель будет сделан из кирпича, он поспособствует некоторому повышению коэффициента полезного действия печи.

Металл остывает примерно с такой же скоростью, как и нагревается. Выложенный вокруг печи кирпичный экран будет накапливать тепло в процессе работы отопительного агрегата и в течение определенного времени отдавать аккумулированную энергию окружающему пространству даже после завершения топки печи.

Обычно печь обкладывается с трех сторон, задняя стенка обустраивается по желанию, в выкладке верхней стенки нет необходимости.

В обустройстве защитного экрана не будет особого смысла, если вы планируете установить печь не непосредственно в обогреваемом помещении, а в отдельной котельной.

Чем топить печь?

Для печи длительного горения подходит самое разнообразное топливо.

Во-первых, это уголь и древесина. Важно, чтобы дрова имели низкий уровень влажности.

Уголь

Во-вторых, топку такой печи можно проводить с применением разнообразных отходов и продуктов переработки деревообрабатывающей промышленности. К примеру, хорошо подходят пеллеты.

Пеллеты (гранулы)

Для изготовления пеллет можно использовать практически любую органическую массу: солому, шелуху лука и чеснока, опилки, деревянную щепу, шишки, скорлупу орехов, цитрусовые корки, кору, подсолнечную лузгу и множество других материалов. Пеллеты изготавливаются методом сухого прессования исходного сырья в условиях повышенной температуры.

Технология производства пеллет

Важные технические нюансы

Чтобы ваша самодельная печка была максимально безопасной и эффективной, запомните следующие простые рекомендации и придерживайтесь их при проведении мероприятий по сборке печи:

Прежде чем запускать печь в постоянную эксплуатацию, попробуйте несколько разных режимов работы. В результате вы сможете выбрать наиболее оптимальный вариант и использовать печку с максимальной эффективностью и экономией.

Через отверстие удобно удалять золу

Удачной работы!

Видео – Печи длительного горения своими руками

Похожие статьи

Получите больше тепла от своей дровяной печи или камина в этот сезон горения – Новости Матери-Земли

Ничто не сравнится с теплым огнем в холодный зимний день, особенно когда вы сжигаете дрова, которые сами нарубили, сложили и затопили.

Будучи поселенцами старше пяти лет, мы кое-что знаем об отоплении дровами. Помимо нашей внутренней дровяной печи, у нас также есть уличная дровяная печь, которая обогревает всю нашу усадьбу, а также наша аренда AirBnB, наша мастерская и вся наша горячая вода. Мы узнали несколько ценных советов и приемов, которые помогут максимально использовать тепло от дровяной печи и обеспечить максимальную эффективность работы.

Увеличить осадку . Убедитесь, что ваш дымоход чист. Это важно для безопасности и помогает предотвратить пожар в дымоходе, но также может повысить эффективность вашей дровяной печи. Все дело в хорошем воздушном потоке. Думайте о своей дровяной печи как о двигателе. Если вы пренебрегаете обслуживанием своего двигателя и его старым, грязным маслом и несвежим газом, вы не получите пиковой производительности или максимальной мощности. То же самое можно сказать и о дымоходе: грязный дымоход может привести к возгоранию, плохой циркуляции воздуха и общей плохой работе.

Мы купили эту насадку для дрели в нашем местном магазине товаров для дома, и она облегчает чистку дымохода. В конце каждого сезона горения мы очищаем дымоход нашей внутренней дровяной печи и наш центральный котел (наружная дровяная горелка).

Топить дровами . Я знаю, это здравый смысл, но это нужно сказать. Свежесрубленная или сырая древесина горит неэффективно и производит большое количество дыма. У выдержанной древесины был целый год или сезон, чтобы высохнуть и сгореть горячее и эффективнее.

Нам нравится держать высокую стопку дров рядом с дровяной печью, чтобы они могли еще больше высохнуть непосредственно перед сжиганием.

Используйте вентиляторы. Мы используем эковентилятор, работающий на тепле, поверх нашей дровяной печи. Они продаются на Amazon. Эти аккуратные маленькие вентиляторы не требуют батарей или штепсельной вилки, и они преобразуют тепло от вашей дровяной печи в электричество для питания вентилятора. У нас есть три зоны обогрева, примыкающие к нашей дровяной печи, и мы используем EcoFan для направления горячего воздуха в эти зоны. Наша дровяная печь находится в центре нашей гостиной, но в течение дня я работаю из своего офиса и направляю вентилятор на дверь своего офиса, чтобы направить тепло в мой офис.

У нас также высокие потолки, и мы используем потолочный вентилятор в обратном направлении, чтобы помочь циркулировать теплому воздуху от верхней части потолка до пола. Некоторые дровяные печи имеют встроенные электрические вентиляторы, которые будут циркулировать больше воздуха вокруг вентилятора, или вы можете купить дополнительный. У нас есть один на нашей дровяной печи, и он действительно перемещает много воздуха. Электрические вентиляторы (традиционно используемые для охлаждения в летнее время) также хорошо работают для циркуляции тепла.

Совет: если у вас длинный коридор от дровяной печи, попробуйте разместить вентилятор в конце коридора, направленный на дровяную печь. Я знаю, это звучит нелогично, но это работает! Большинство людей подумали бы о том, чтобы поставить вентилятор рядом с плитой, чтобы воздух дул поперек и от плиты, но противоположное, как правило, работает лучше. Вентилятор в конце длинного коридора, направленный к дровяной печи, поможет направить нижний холодный воздух к печи, а горячий воздух будет возвращаться обратно от печи. Если бы у вас была тепловизионная камера, вы бы увидели синий поток воздуха у земли, идущий от вентилятора к плите, а прямо над ней, в противоположном направлении, вы бы увидели красный поток горячего воздуха. воздух возвращается к вентилятору, и это, по сути, большая петля.

Используйте огнеупорные кирпичи возле печи . Мы делали это в нашем старом доме. Мы положили несколько кирпичей друг на друга за нашей дровяной печью. Они будут нагреваться весь день и очень хорошо сохранят тепло. Когда огонь гаснет ночью, кирпичи сохраняют тепло намного дольше, сохраняя тепло дольше.

Держите его закрытым! В старших классах я работал поваром в итальянском ресторане. Шеф-повар Тони научил меня одной вещи: «Если вы смотрите, вы не готовите». Ваша печь не только обогревает вас горящими дровами, вы также ощущаете тепло, исходящее от металлической дровяной печи, стекла. и огнеупорные кирпичи внутри. Когда вы открываете дверцу печи, чтобы добавить больше дров или переставить дрова, вы теряете тонну скопившегося тепла! Конечно, вам нужно время от времени добавлять древесину и корректировать что-то, но люди, как правило, переусердствуют. Если вы будете открывать печь всего на несколько раз в день меньше, общее производство тепла увеличится гораздо больше.

Узнайте свою печь или камин . Почувствуйте свою конкретную дровяную печь. Отрегулируйте поток воздуха и посмотрите, как он себя ведет. Это наша третья дровяная печь, и каждая из них имеет свою индивидуальность. Для этой печи мы могли бы сделать ее красивой и горячей, и она имеет тенденцию гореть очень жарко, но очень быстро. Если мы уменьшим поток воздуха раньше, нажав на ручку управления потоком воздуха, мы сможем сохранить это тепло и продлить его работу. Для некоторых печей вам нужен максимальный поток воздуха в течение более длительного времени, чтобы получить хороший слой углей, для других печей это может быть быстрее. Узнайте, что подходит для вашей печи, и отрегулируйте поток воздуха, чтобы максимизировать тепло и продлить его как можно дольше.

Я надеюсь, что эти советы помогут, и я проведу отличный сезон топки дровами от моей усадьбы до вашей.

Керри В. Манн-младший переехал в усадьбу площадью 20 акров в 2015 году, где он и его семья используют современные технологии, включая YouTube и Instructables.com, чтобы осваивать новые навыки и обучать проектам усадьбы. Свяжитесь с Керри на его странице Homestead How на YouTube, Instructables, Pinterest,  Facebook, и My Evergreen Homestead . Прочитать все посты Керри в НОВОСТЯХ МАТЕРИ-ЗЕМЛИ здесь.


Все блоггеры сообщества MOTHER EARTH NEWS согласились следовать нашим Правилам ведения блога и несут ответственность за точность своих сообщений.

как сделать чертеж печи на опилках, сборка

Чтобы создать комфортную температуру в небольшом помещении, например гараже или хозяйственной постройке, не нужно бежать в магазин за обогревателем. Можно обойтись минимальными затратами, если построить печь на опилках своими руками. Для его возведения можно использовать подручные материалы. Он способен обеспечить теплый микроклимат на площади 50 м² при минимальных затратах ресурсов.

Печь на опилках будет прибыльным изобретением

Общая информация

Конструкции длительного горения имеют определенные отличия от обычных печей. Но принцип работы у них один и тот же. Он заключается в выработке тепловой энергии в процессе пиролиза – воздействии на древесину небольшим количеством кислорода в высокотемпературных условиях. В результате возникает ситуация, когда топливо (опилки или щепа) не горит, а просто тлеет. Это сводит количество загрузок к минимуму.

Основным продуктом, образующимся при работе печи, является горячий газ. В его состав входят: метан, водород, угарный газ и др. Благодаря ему нагреваются стены конструкции, от которых тепло передается окружающему воздуху в помещении. Результат – комфортная атмосфера.

Подробнее о том, как сделать печь горящую 24 часа на одной загрузке:

Основные характеристики

Дровяная печь длительного горения – это полностью самостоятельное оборудование, эффективное для обогрева помещений небольшой площади.

Для его использования можно использовать различные виды твердого топлива:

  1. Дрова.
  2. Уголь.
  3. Опилки.

Стоимость их невысока и доступна каждому. По этой причине именно эти типы обычно загружаются в системы зажигания этих установок. Для создания процесса тления опилки необходимо тщательно утрамбовать. Это необходимо для того, чтобы свести количество воздуха между частицами к минимуму.

В обычной печи процесс горения идет интенсивно с большим количеством кислорода. При этом тепло выделяется в большом объеме. В результате расход дров заметно увеличивается. В результате приходится прибегать к дополнительной загрузке топлива. В этом случае никакой экономии ресурсов нет. Лишнее тепло просто уйдет через дымоход. Если объект нагревается с помощью конструкции длительного горения, то тепловая энергия возникает в результате процесса тления.

Как сделать экономичную печь длительного горения:

Особенности монтажа своими руками

При монтаже необходимо обратить внимание на ряд факторов:

  • Устанавливать дымоход необходимо таким образом, чтобы крепление каждый элемент осуществляется по направлению движения дымовых газов. Кроме того, дымоход должен быть расположен достаточно удобно, чтобы его можно было прочищать в случае необходимости.
  • Перед сборкой печи длительного горения на опилках своими руками необходимо найти подходящее место для ее установки. Как и в случае с любым отопительным оборудованием, рядом с плитой не должно быть горючих предметов, электроприборов и других предметов, не чувствительных к высоким температурам.

  • Перед использованием печи желательно протестировать ее в разных режимах работы, чтобы подобрать оптимальный вариант, подходящий для конкретных условий эксплуатации.

Установочное устройство

В комплект такого оборудования входит специальная шторка. С его помощью осуществляется дозирование воздуха, поступающего в камеру сгорания. При тлении опилок образуются дымовые газы и выделяется большое количество тепла.

Оборудование длительного горения бывает двух видов:

  1. Первый предполагает подъем топочного газа при сгорании топлива вверх через спрессованные опилки с последующим попаданием в дымовую трубу.
  2. Другой его вид отличается тем, что газ по мере подъема оказывается во внешнем контуре. Именно там он остывает, после чего утилизируется через тот же дымоход.

Типовая модель печи длительного горения включает определенный набор компонентов. Благодаря им обеспечивается эффективное отопление и экономия топлива.

Наиболее значимыми в его составе являются:

  1. Топливный бак. Он оснащен заслонкой, с помощью которой можно регулировать подачу первичного воздуха в камеру зажигания.
  2. Форсажные камеры. Они имеют отверстия, через которые в топку поступает вторичный воздух.
  3. Дымоход.

Благодаря этим особенностям устройства обеспечивается процесс тления опилок. При создании установки оптимален вариант с верхней загрузкой топлива, что обеспечивает удобство эксплуатации.

Устройство печи

Помимо того, что такие печи используются для обогрева дома, их используют в гаражах, теплицах, складах и квартирах. Стандартная модель состоит из нескольких основных элементов:

  1. чугунная (стальная) бочка, верхняя часть которой срезана, а в крышке сделано специальное отверстие;
  2. швеллер и патрубки, приваренные к крышке;
  3. две трубы: назначение первой – подача кислорода, а второй – удаление дыма; диаметр труб в среднем 100-150 мм.

Принцип действия

Следует отметить, что тепло в печи для опилок выделяется не при горении, а за счет тления брикетов. Одной загрузки такого топлива хватает примерно на 10 часов тления. Духовка оснащена специальным регулятором, позволяющим легко дозировать объем воздуха внутри нее.

После попадания опилок в топку почти все отверстия закрываются для обеспечения минимального притока воздуха. При тлении брикетов выделяется газ, который профессионалы называют «топочным». Именно этот газ выделяет достаточно большое количество тепла за счет сгорания в камере зажигания.

Особенности использования

Для того, чтобы загрузить топливо в конструкцию подогревателя, необходимо снять крышку и прижимное кольцо вместе с патрубком. Опилки следует насыпать на дно до уровня дымохода. После этого необходимо выполнить трамбовку. Поверх топлива следует уложить веточки, а на них бумагу.

Далее сверху устанавливается прижимной круг, после чего конструкция закрывается крышкой. Когда начинается процесс горения, воздушная заслонка закрывается. После этого духовку можно безопасно оставить на 6 часов. По истечении этого времени производится следующая загрузка топлива.

Чертеж печи:

При запуске процесса тления опилок запрещается забрасывать очередную порцию раньше времени. Пока не произошло полное сгорание, заливать новое топливо нельзя. Если эту рекомендацию игнорировать, сила сгорания может увеличиться или уменьшиться. При этом изменится и процесс тепловыделения. Горение начинается снизу оборудования и постепенно распространяется в стороны. По мере выгорания опилки оседают на дно.

Чертеж своими руками для изготовления печи на опилках

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное, обеспечить тщательное прессование опилок в камере сгорания. При изготовлении установки ее размеры выбирают с ориентацией на время тления топлива. Если загрузить опилки в печь диаметром 30 см, то необходимости в добавлении новой порции не возникнет в течение 6 часов. Количество тепла, выделяющегося при сгорании, во многом определяется такими параметрами оборудования, как:

  1. Глубина печи.
  2. Диаметр конструкции.

Если изделие высокое и узкое, горение будет быстрее по сравнению с изделием большого диаметра. В такой конструкции процесс будет длиться дольше, а количество выделяемого тепла будет больше.

Самодельная переносная печь на опилках

Самоделки пригодятся тем, у кого есть доступ к опилкам. Это могут быть различные деревообрабатывающие предприятия, расположенные поблизости. Или, может быть, в чьей-то мастерской скапливаются опилки. Опилки – отличное топливо, к тому же они легкие и компактные, что делает этот вид топлива одним из самых популярных для пеших походов.
В статье будет рассмотрен пример создания небольшой печи, работающей на опилках. Вы можете использовать его для приготовления или разогрева еды, взяв его с собой в поход. Если есть желание, то самоделку можно «увеличить» для использования в других целях, например, для отопления.

Материалы и инструменты для создания печи: – жестяная банка с широкой крышкой; – опилки; – полипропиленовая труба (или другой предмет цилиндрической формы; – плоскогубцы; – стальная проволока; – кусок жести; – ножницы (для резки жести).

Процесс изготовления печи:

Шаг первый. Корпус печи

Сама печь очень проста по конструкции и может быть изготовлена ​​очень быстро. Суть в том, что в дне банки делается отверстие. Благодаря этому отверстию в топку будет поступать воздух, в результате чего опилки сгорят. Чем больше отверстие, тем быстрее сгорит топливо. Если немного постараться, самоделку можно оснастить небольшой заслонкой, установленной на поддувале. Так можно будет регулировать интенсивность горения.

Автор делает отверстие диаметром около 20 мм.

Шаг второй. Заполнение печи топливом
Теперь нужно положить в печь опилки. Для этих целей вам понадобится цилиндрический стержень, в диаметре он должен быть больше диаметра отверстия, просверленного в дне банки. Подойдет кусок полипропиленовой трубы или другой подобный предмет. Труба устанавливается таким образом, чтобы она перекрывала отверстие внизу.

Теперь нужно насыпать в банку опилки и хорошо их утрамбовать. Если их плохо утрамбовать, то топливо слишком быстро сгорит, и вы просто не успеете ничего приготовить. Затем трубу можно убрать. Если все сделано правильно и опилки плотно утрамбованы, отверстие от трубы должно остаться в топке. Вот и все, печь почти готова, осталось изготовить и установить дополнительные элементы.

Шаг третий. Завершающий этап сборки
Если банку просто поставить на землю, воздух не сможет попасть под нее. В связи с этим нужно сделать специальную подставку. Сделать его очень просто, для этих целей вам понадобится кусок стальной проволоки и плоскогубцы. Отрезок необходимо согнуть так, чтобы получился треугольник. Для соединения концов автор использовал кусок жести, которым огибал провод. Теперь нужно просто согнуть вершины треугольника под одинаковым углом. После этого стеллаж для духовки будет готов. Для приготовления пищи вам также понадобится решетка, так как если вы поставите посуду прямо на банку, из нее будет трудно выходить дыму, что ухудшит процесс горения. Решетку можно сделать самому из той же проволоки или найти уже готовую.

По мнению автора, такую ​​самоделку удобнее всего использовать в тандеме.

Опыты показали, что духовка работает отлично и справляется со своей задачей. Важно только понимать, что через нижнюю часть могут вывалиться остатки горящих опилок. Поэтому печь нельзя ставить на поверхности, которые могут загореться или расплавиться. Вы можете установить его на землю или песок. Источник

Стать автором сайта, публиковать собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Преимущества оборудования

Этот тип печного оборудования имеет определенные преимущества. Именно благодаря им он до сих пор пользуется спросом.

Его основные преимущества:

  1. Значительное время работы плиты на одной закладке. В зависимости от используемой модели процесс горения может занять от 6 до 20 часов.
  2. Автономность работы. При обогреве помещения с помощью такой конструкции не требуется постоянный контроль.
  3. Маленький размер и легкий вес.
  4. При размещении блока нет необходимости создавать фундамент.
  5. Длительный простой устройства не влияет на срок службы. Особенно это актуально, если он используется на даче.
  6. Полное сгорание топлива и минимальное количество золы.
  7. При работе оборудования дым образуется в минимальном количестве.
  8. Возможность сделать конструкцию своими руками из доступных материалов. Зачастую доступных инструментов достаточно, чтобы получить в свое распоряжение столь полезный продукт.

В этом видео вы узнаете как сделать печь длительного горения:

Если говорить о недостатках, то серьезных минусов у печей длительного горения нет. Однако есть условия, при которых они не лучший выбор. Такие устройства не подходят для больших домов. Основное их предназначение – создание теплой атмосферы в строениях небольшой площади.

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 литров. На ней не должно быть следов ржавчины. Также для создания инсталляции можно использовать пропановый баллон или кусок стальной трубы. В некоторых случаях допустимо сделать его из старого огнетушителя. Для заготовок самым важным параметром является толщина стенки. От него во многом будет зависеть, каков будет срок службы самодельной техники.

Кроме основы для установки потребуются другие материалы:

  1. Если основа круглая, то нужен материал для ножек: обрезки труб или обычный швеллер.
  2. Два стальных круга. Они должны быть идентичны по размеру диаметру ствола. Толщина их стенки должна быть 5 см.
  3. Готовая дверь.
  4. Трубка на 15 см длиннее ствола и имеет диаметр 100 мм.
  5. Труба длиной 5 м диаметром 100 мм. Он будет использован для устройства дымохода.

Из инструментов для создания печи вам понадобятся: болгарка, сварочный аппарат, молоток. Также понадобится рулетка и уровень.

Печь на опилках своими руками должна изготавливаться только на основе ранее созданного чертежа. Его необходимо внимательно прочитать перед началом мероприятия. Только после этого можно переходить к активным действиям.

Подготовленный чертеж облегчит работу

Процесс изготовления начинается с подготовки бака к загрузке топлива. Необходимо обрезать верхнюю часть ствола. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключен. Перед тем, как вырезать днище, необходимо также нанести разметку. Дно не следует выбрасывать, так как оно потом будет использоваться как крышка.

В этом видео вы узнаете как сделать печь своими руками:

Следующим этапом является изготовление днища будущей установки из стального листа. Его необходимо обрезать под диаметр топки. В центре следует сделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой кислород будет подаваться в зону горения – следующий этап работ. Для этого понадобится заготовка, превышающая по длине топку, а по диаметру она должна быть с ней аналогична. С помощью болгарки следует прорезать в трубе продольные линии или устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего нужно сделать 50 отверстий.

Такая печь сможет работать на самых разных видах топлива.

Далее перфорированную трубу необходимо вставить в середину днища, а затем тщательно приварить. Следующим шагом является вырезание крышки. В нем нужно сделать отверстие, расположенное по центру. Он должен соответствовать диаметру трубы. Возле края также следует устроить дополнительное отверстие. С его помощью будет контролироваться сквозняк и доступ воздуха. В этот момент необходимо установить подвижную заслонку. Для удобства использования эту часть следует оснастить дугами.

Конструкция дымохода состоит из трубы и патрубка диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топки рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печь необходимо установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

Во время работы оборудование сильно нагревается. По этой причине печь нельзя устанавливать вблизи материалов, которые относятся к горючим. Устройство можно обслуживать, предварительно надев перчатки. Также нельзя допускать нарушений правил безопасности.

Печь из трубы

Печь на опилках легко собирается на основе отрезка толстостенной трубы. Рекомендуемый диаметр трубы 400 мм. Подготовить дымоходную трубу диаметром 100-150 мм. Дополнительно понадобится лист металла толщиной от 6 мм.

Первый шаг

Сделать топливный бак. Вырежьте в верхней части подготовленной металлической трубы отверстие диаметром около 100 мм.

Шаг второй

Сделать дно для будущей печки. Вырежьте из листа стали круг диаметром, аналогичным диаметру корпуса. Сначала сделайте разметку. Для этого достаточно положить трубу на металлический лист и обвести маркером. После этого вам останется только вырезать намеченную заготовку с помощью обычной болгарки.

В центральной части вырезанного круга сделать отверстие диаметром примерно 50-80 мм.

Третий этап

Сделать трубу для подачи воздуха в печь. Длина этой трубы должна немного превышать высоту топки. Подберите диаметр трубы по диаметру заранее подготовленного отверстия 50-80 мм.

В этой трубе нужно сделать около 50 отверстий диаметром около 1 см.

Четвертая ступень

Вставьте перфорированную трубку в отверстие в днище печи и закрепите ее сваркой.

Пятый этап

Сделать крышку для печи. Для этого вырежьте из стального листа многоугольный или круглый кусок. Сделайте отверстие в центре заготовки. Диаметр этого отверстия должен совпадать с диаметром заранее подготовленной перфорированной трубы, чтобы крышка насаживалась на нее максимально плотно.

Также подготовьте дополнительное отверстие ближе к краю крышки. На него вы установите заслонку для подачи воздуха в агрегат и контроля уровня тяги.

Шестой шаг

Установить дымоход. Для установки сначала приварите трубу к отверстию в верхней части корпуса, а затем прикрепите трубу дымохода к трубе с помощью хомута.

Соединение «труба с раструбом» должно быть дополнительно уплотнено теплоизоляционным материалом. Затяните соединение сверху металлической проволокой.

Седьмой этап

Подготовьте опоры для установки печи. Их можно сделать из металлического профиля. Для этого отрежьте от металлического профиля 3-4 отрезка одинаковой длины и приварите их к корпусу печи.

Печь на опилках

Пепельница печи на опилках

Учитывайте тот факт, что все элементы конструкции из металла будут нагреваться во время пожара. Поэтому категорически запрещается устанавливать печь рядом с легковоспламеняющимися предметами.

Специалисты рекомендуют такие печи оснащать защитными экранами. Лучший вариант – кирпичный экран. Достаточно просто выложить вокруг печи кирпичные стены высотой около метра.

Не оставляйте печь без присмотра на длительное время.

Видео – Печь на древесных опилках. Розжиг

Важные моменты

Работая над созданием печи длительного горения своими руками, необходимо знать об отдельных нюансах этого процесса.

Алгоритм сбора печи

О них хорошо знают специалисты, имеющие опыт в этом деле:

  1. При сборке дымохода необходимо действовать в направлении, обратном движению продуктов горения.
  2. Устроить легко разбираемую конструкцию для очистки от отложений.
  3. Перед началом эксплуатации печь на опилках необходимо протестировать в различных режимах. Необходимо выяснить наиболее подходящий для использования температурный режим, а также оптимальное количество топлива, которое можно загрузить в камеру зажигания.
  4. Процедура изготовления такого оборудования не представляет особой сложности при наличии необходимых материалов, а также имеется некоторый опыт подобных работ.

Чтобы получить установку, которая прослужит долго, при ее изготовлении следует соблюдать точность размеров и использовать качественные материалы. При использовании устройства нужно помнить, что оно пожароопасно, поэтому не стоит устраивать с ним различные эксперименты.

Печь на опилках длительного горения своими руками отлично подойдет в качестве отопительного прибора в гараже или мастерской. При самостоятельном монтаже затраты минимальны. Даже с помощью подручных материалов можно создать эффективное отопительное оборудование. Нужно лишь соблюдать порядок работ, а само мероприятие проводить, ориентируясь на заранее разработанный чертеж. В этом случае можно получить буржуйку, которая обеспечит теплый микроклимат в помещении при минимальном расходе топлива.

Как улучшить

Простую модель печи можно улучшить, добавив дополнительный внешний или внутренний дымовой контур. Внешний контур обеспечит увеличение отапливаемой площади и сохранение объема топки, а внутренний проще в эксплуатации и сооружении. А вот дымоход и в первом, и во втором случае нужно будет сместить вниз к основанию.

Строительство котла длительного горения или печи на опилках имеет много преимуществ. Однако для обеспечения безопасности эксплуатации необходимо отдать предпочтение более сложной конструкции, действовать строго по инструкции и использовать только качественные материалы.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
