Печка работающая на отработке: плюсы и минусы использования, процесс изготовления печи из баллона и стальных листов, видеообзор

Содержание

Печь работающая на отработанном масле — материалы, этапы изготовления своими руками

Проблема экономного отопления загородного дома, гаража, рабочей мастерской знакома многим. Постоянный рост тарифов и цен на различные виды топлива подталкивает к поиску альтернативных решений. Одним из них является применение печей на отработанном машинном масле, а так же на различных видах растительных масел (биотопливе). Об изготовлении печи на отработке своими руками мы расскажем сегодня.

Содержание

1 Изготовление корпуса печи
2 Сборка горелки печи работающей на отработке

Изготовление корпуса печи

Основу конструкции составляет стальной бак объемом не менее 50 литров. Для нашей печи вполне возможно использование корпуса электрического водонагревателя или газовой колонки.

Первой задачей будет доработка бака печи согласно требуемой схеме.

В крышке бака необходимо изготовить два круглых отверстия диаметром 120-150 миллиметров, одно из которых должно быть расположено в центре, а второе смещено к периферии.

В боковой части бака необходимо прорезать дверцу 250х400 миллиметров, отступив от дна емкости не менее 12 сантиметров.

Эту операцию удобно выполнять с помощью болгарки после предварительной разметки. В самой дверце дополнительно выпилите прямоугольное отверстие 50х70 миллиметров и оснастите его задвижкой.

Оно необходимо для визуального контроля работы отопительного прибора без открытия большой дверцы.

В нижней части корпуса приварите три недлинных ножки из гнутого прутка любого сечения, толстой стальной пластины или металлического уголка.

Сборка горелки печи работающей на отработке

Подготовив таким образом корпус переходим к его наполнению. Главным узлом агрегата является горелка. На рисунке ниже изображена схема горелки для отработки.

Ее собираем из чашеобразной емкости подходящего диаметра, над которой монтируется полая шайба, выполненная из двух деталей. Основание шайбы – стальной диск с отверстиями диаметром 8-10 миллиметров.

Над ним через небольшие трубчатые шайбы установим стальную емкость цилиндрической или конической формы с просверленными в дне отверстиями того же диаметра.

Для соединения всех деталей подберите или приобретите в хозяйственном магазине шпильку М6 или М8, отпилите отрезки требуемой длины и стяните элементы горелки гайками. Основание корпуса монтируется на недлинном отрезке трубы или стального стержня.

Готовая горелка надежно крепится к дну корпуса печи с помощью болтов, предварительно разметив и просверлив отверстия в корпусе печи.

Следующие элементы печи – воздуховод и газоотводящая труба. Задача первого заключается в подаче воздуха, подающегося без давления или нагнетаемого небольшим вентилятором, второго – отвод газообразных продуктов горения, а так же горячего воздуха, используемого для обогрева помещения.

Они представляют собой стальные тонкостенные трубы диаметром 120-150 миллиметров, устанавливаемые в заранее подготовленные отверстия в верхней части корпуса печи. Вы можете взять готовые детали или изготовить их самостоятельно, соединив кромки предварительно согнутого листа оцинкованной стали фальцевым швом.

Необходимо минимизировать зазор между корпусом и газоходами. Дополнительную изоляцию лучше выполнить с использованием различных термостойких материалов.

Подача топлива на горелку осуществляется по медному трубопроводу.

Секрет устойчивой работы нашей печи заключается в дополнительном подогреве отработанного масла, проходящего по медному топливопроводу, что обеспечивает его улучшенное воспламенение и более качественное сгорание без образования большого количества сажи. Один конец трубки подсоединяется к питающей емкости, установленной на небольшом возвышении, в которую заливается достаточное количество масла, а второй жестко закрепляется непосредственно внутри той части воздухонагнетателя, которая располагается внутри печи.

Из масляного бака топливо самотеком поступает по медной трубке в зону подогрева. Подогретое масло поступает в воздуховод печи. Для обеспечения оптимальных условий работы необходимо установить выпускное отверстие трубки строго в центре трубы, подающей воздух. Для этого предлагаем следующую конструкцию впускной трубы, конструкция которой несколько отличается от той, что изображена на рисунках выше:

1. Подберите болт М 10 длиной 40 миллиметров и просверлите в стержне сквозное отверстие, диаметр которого позволит свободно вставить внутрь медную трубку топливопровода. Фиксировать ее в необходимом положении удобно с помощью винта М4, ввинчиваемого в отверстие в головке болта;

2. Из трубы вырежьте сегмент, позволяющий согнуть ее под углом 90 градусов.

3. В колено установите болт с закрепленной топливной трубкой.

4. Запаяйте воздуховод.

Нижнюю часть воздуховода лучше сделать в виде воронки, диаметр которой равен диаметру горелки печи.

Для контроля потока топлива установите на трубке простейший кран подходящего диаметра.

Завершить процесс изготовления печи следует установкой дверцы с контрольным окошком. Предотвратить внутреннее открывание поможет закрепленная внутри корпуса прямоугольная рамка, имеющая напуск на кромки прямоугольного отверстия не менее 10 миллиметров.

Сама дверца навешивается на пару небольших петель, путем приваривания их к створке и корпусу, так же можно воспользоваваться саморезами по металлу.

Для нагнетания воздуха используйте любой закрытый вентилятор. Для розжига печи поместите на дно корпуса горелки небольшое количество перлита

и вылейте на него около 200 миллилитров любой горючей жидкости, например, керосина, уложите вокруг несколько скомканных листов бумаги и подожгите их.

Сгорая, бумага запустит движение потока газов. Воздух затягиваемый через центральное отверстие печи будет проходить через отверстия горелки, насыщая зону горения кислородом. Далее газы будут выходить через щель между воронкой и горелкой в зону печи, нагревая стенки, и удаляться через боковой дымоход. Горелка имеет достаточно массивные детали, которые в нагретом состоянии легко воспламеняют предварительно подогретое масло. Следует сказать также, что необходимости в мощном нагнетающем вентиляторе на входном патрубке нет. Печь способна функционировать вовсе без него. Но возможность настройки подачи воздуха и топлива позволяет тонко настроить непрерывную работу печи.

Чертеж самодельной печи на отработанном масле

Существует множество средств и приспособлений, которые позволяют организовать обогрев дома, гаража, теплицы и других помещений: от газовых обогревателей до электрических конвекторов. Одним из наиболее простых и экономически выгодных решений является строительство печи на отработке.

Печь, работающая на отработанном масле, очень экономична и проста в эксплуатации, для того чтобы самостоятельно собрать ее правильно необходимо заранее произвести все расчеты и чертежи.

Достать топливо для такого агрегата очень просто. Иногда его можно получить совершенно бесплатно. А сама печка на отработке безо всяких проблем строится своими руками.

Содержание

Особенности конструкции и принцип действия печи
Основные технические показатели печи на отработанном масле
Пошаговая инструкция по сборке печи
Рекомендации по эксплуатации самодельной печи

Особенности конструкции и принцип действия печи

Печь на отработке — это предельно простой, но очень эффективный метод устройства отопления жилых и хозяйственных помещений. В качестве топлива для такой печки применяется отработка — использованное трансмиссионное, индустриальное и моторное масло. Запрещено топить печь легковоспламеняющимися жидкостями типа дизтоплива, керосина, растворителей или бензина. Так что это — настоящая чудо печь, которая проста, неприхотлива и экономически выгодна в эксплуатации. Разобраться в особенностях конструкции такого агрегата вам поможет следующий чертеж печей на отработанном масле.

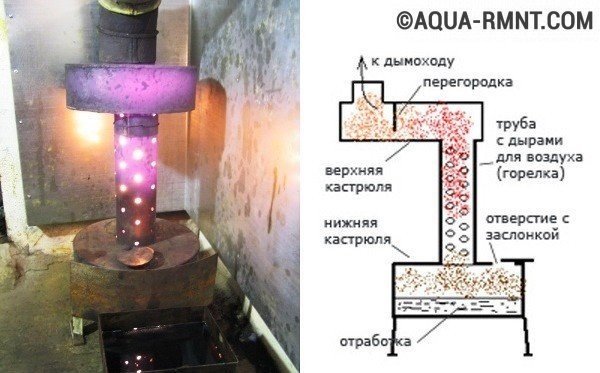

Схема устройства печи на отработанном масле.

Отработанное масло не воспламеняется. Горят лишь его пары, образующиеся во время кипения. Возгорание данных паров осуществляется в верхней емкости печи на отработанном масле и в перфорированной трубе.

Нельзя вдыхать продукты горения отработки, т.к. они способны нанести серьезный вред здоровью: спровоцировать опасные заболевания нервной системы, нарушить нормальную работу сердечно-сосудистой системы и т.д.

Именно поэтому чертеж печи предусматривает обязательное устройство дымохода. Труба, предназначенная для отвода продуктов горения из печи на отработанном масле, должна быть строго вертикальной, иметь не менее 4 м в высоту (в данном случае имеется в виду промежуток между верхним краем дымохода и поверхностью, на которой стоит печь на отработанном масле), и обеспечивать хорошую тягу.

Дымоход не должен иметь наклонов и разного рода изгибов. Данное правило диктует схема устройства печи. Помимо этого, вертикальный дымоход гораздо проще чистить от копоти и сажи, откладывающейся на внутренних поверхностях трубы.

Вернуться к оглавлению

Основные технические показатели печи на отработанном масле

Печь, использующая в качестве топлива отработанное масло, имеет очень простую конструкцию.

Она состоит из верхней емкости для отработки. Данная емкость имеет отверстие, через которое заливается топливо. Верхняя часть печи на отработанном масле состоит из трубы с отверстиями. В данной трубе сгорают пары отработки. Также конструкция печи на отработанном масле включает верхнюю емкость. При работе агрегата она достаточно сильно накаляется и выполняет функции элемента обогрева.

Принцип работы печи на отработанном масле.

Над данной емкостью устанавливается патрубок. Его нужно соединить с дымоходом печи. Чертеж печи должен включать все упомянутые элементы. Это очень важно, т.к. именно на них основывается работа этого отопительного агрегата. вы можете использовать как готовый чертеж печи, так и создать собственный чертеж желаемой конструкции.

Печь изготавливается из стали толщиной от 4 мм. Для создания крышки верхнего модуля печки традиционно используется сталь толщиной 6 мм. Верхняя часть агрегата подвергается наиболее интенсивным температурным воздействиям. Со временем металл выгорает и становится тоньше.

В среднем печь на отработанном масле потребляет 0,5-2 л топлива в час. Для контроля температуры нагрева и интенсивности горения на нижней емкости конструкции устанавливается заслонка. Печь может разогреваться до температуры порядка 800°С. В условиях такой высокой температуры металл верхней части конструкции будет раскаляться докрасна, поэтому очень важно установить агрегат в пожаробезопасном месте на расстоянии не менее 50 см от стен.

Перед началом работы вам нужно будет составить чертеж печи с указанием всех размеров.

Чаще всего создается конструкция размерами 700х350х500 мм. Дымоход должен иметь не меньше 10 см в диаметре. Подобная печка будет весить порядка 30 кг. Однако вы можете создать собственный чертеж с индивидуальными размерами, изменив модификацию печи. Если же вам не хочется экспериментировать, используйте готовый чертеж с традиционными размерами.

Агрегат с такими характеристиками способен обогревать комнату объемом до 120 м³. Разница температур, при этом будет составлять порядка 20°С . Так, если температура воздуха на улице составляет -5°С, то печка сможет прогреть помещение примерно до +14-15°С. Однако на данные показатели влияет множество важных моментов, таких как место установки печки, теплоизоляция и толщина стен здания и т.д.

Вернуться к оглавлению

Пошаговая инструкция по сборке печи

Прежде всего, вам нужно составить чертеж печи и разобраться в особенностях ее работы. После того как вы составите чертеж с указанием всех размеров, приступайте к подготовке инструментов для работы. Купите, найдите или изготовьте самостоятельно следующее:

Схема монтажа печи на отработанном масле с размерами.

металлические трубы и уголки;
отрезной круг;
металлический лист;
воздушный компрессор;
болгарку;
циркуляционный насос и насос для подачи масла;
сварочный аппарат;
строительный уровень;
емкость подходящего объема;
котел со встроенным расширительным баком;
горелку.

Вы можете взять корпус сломанного или ненужного компрессора, к примеру, от старого холодильника. Он прекрасно подойдет для изготовления топочной камеры. Если таковой отсутствует, можно взять любой старый баллон. В качестве вытяжки и радиатора подойдет металлическая труба диаметром 80-100 мм и длиной 4 м. Используйте трубу с тонкими стенками. Подготовьте еще одну 4-метровую трубу для изготовления дополнительного радиатора.

Посмотрите на свой чертеж и подберите место, наиболее подходящее для установки печи. Подготовив инструменты, чертеж и материалы для работы, можно приступать к монтажу печи на отработанном масле. Прежде всего, изготовьте ножки. Возьмите болгарку и отрезной круг и нарежьте уголок на куски длиной порядка 20 см. Приварите их к корпусу будущего отопительного агрегата.

Схема сборки печи на отработке по деталям.

Установите печку в вертикальное положение. Прорежьте в верхней части корпуса отверстие, в которое в дальнейшем будет установлена вытяжка. Диаметр отверстия определяется в соответствии с диаметром вытяжной трубы. Небольшой вырез удобнее всего сделать при помощи сварки. Приварите вертикальную трубу к созданному отверстию.

Возьмите болгарку и отрезной круг. Вам нужно будет сделать небольшие отверстия в вытяжной трубе. Шаг между отверстиями — 10 см. Их надо сделать, начиная от корпуса печи и до 50 см высоты трубы. Также в данной трубе на расстоянии порядка 100 см от пола создается аналогичное отверстие, которое будет использоваться для монтажа дополнительного радиатора. Крепление тоже выполняется при помощи сварки. Расположите вторую трубу параллельно полу, вдоль стены.

Далее вам нужно будет прорезать в верхней части корпуса будущего отопительного агрегата отверстие диаметром около 50 мм. Через него в будущем будет заливаться отработанное масло. В случае если в помещении есть достаточно свободного места, такую печку можно оснастить различными дополнениями. К примеру, вы можете прикрепить на горизонтальный радиатор лист металла и использовать его для подогрева пищи или воды.

Такая самодельная печь имеет высокую производительность и не занимает много места. вы можете с легкостью сделать ее своими руками из подручных материалов. На лето печку при необходимости можно убрать.

https://1popechi.ru/youtu.be/Lsh4B9L7tuM

Вернуться к оглавлению

как сделать эффективную печку на отработанном масле из подручных материалов

Для автомобилиста слитое масло — обычные отходы, а для хорошего хозяина — доступное и ценное топливо. Например, можно соорудить печь на отработке из трубы и использовать ее для обогрева гаража или другого подсобного помещения.

Согласитесь, такое решение экономически выгодно, так как получается двойная экономия — на приобретении топлива и отопительного агрегата. Хотите соорудить печку на отработке, но сомневаетесь, что получиться реализовать задуманное? Мы поможем вам в этом вопросе.

В статье описано устройство агрегата, а также приведен пошаговый план выполнения работ с подробным изложением каждого этапа сборки. Придерживаясь инструкции, вы сможете собственноручно соорудить и ввести в эксплуатацию печку.

Содержание статьи:

Особенности устройства печки
Порядок выполнения работ
- Шаг #1: изготовление топливного бака
- Шаг #2: установка перфорированной трубы
- Шаг #3: устройство верхней камеры сгорания
- Шаг #4: окончательная сборка агрегата
Как улучшить конструкцию?
Установка и пробный розжиг
Выводы и полезное видео по теме

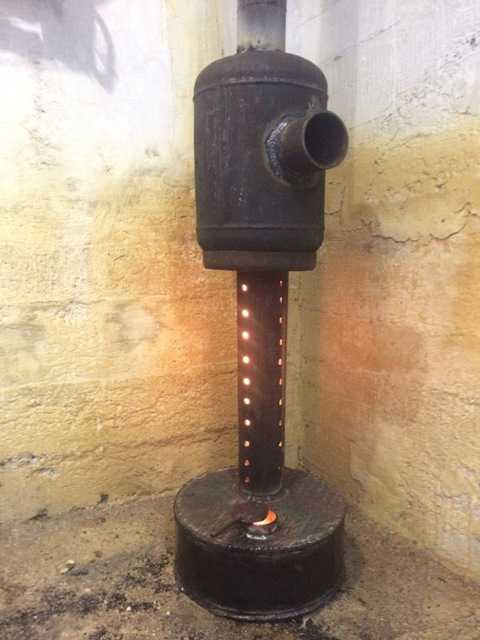

Особенности устройства печки

Конструкция печи не намного сложнее .

Прибор включает следующие основные элементы:

нижнюю камеру для топлива;
перфорированную трубу;
верхнюю камеру;
дымоход.

Понадобятся также вспомогательные детали, такие как защитная насадка для дымохода, устройство для безопасной дозаправки, укрепляющий пояс и т.п. Отработанное масло заливают в нижнюю камеру и поджигают. Здесь оно сгорает частично при относительно невысокой температуре.

Затем разогретые пары масла и газы от его сгорания поднимаются вверх по перфорированной трубе. Здесь они насыщаются кислородом и поступают в верхнюю емкость. Во время дожига такое топливо дает много тепла. Обязательно делают вертикальный дымоход.

Порядок выполнения работ

Выясняя, как сделать печку на отработанном масле из металлической трубы, нужно учитывать высокую температуру сгорания этого специфического топлива. Понадобится достаточно толстый металл. В качестве корпуса для камер сгорания удобно использовать отрезки металлической трубы. Это проще, чем делать квадратный металлический корпус.

Чертеж печи на отработке: 1, 2 – дно и стенки топливной камеры; 3, 4 – элементы крышки нижней емкости; 5 – перфорированная труба; 6 – ножки; 7, 8, – дно и стенка верхней камеры; 9, 10 – перегородка и верх камеры дожига; 11 – патрубок дымохода. Все размеры указаны в миллиметрах

Но листовой металл понадобится для изготовления других элементов конструкции. Не обойтись без сварочного аппарата и других инструментов. Металлические части должны быть достаточно толстыми, около четырех-шести миллиметров.

Существует немало готовых чертежей, по которым можно сделать эффективную печь на отработке. Не обязательно следовать им до миллиметра. Достаточно найти трубу с толстыми стенками и примерно подходящим диаметром.

Основные элементы для такого агрегата делают из кусков широкой и узкой трубы, которая достаточно толстая, чтобы выдерживать температуру сгорания технического масла

Но пропорции нужно соблюдать. Камеры сгорания широкие и невысокие, а соединяющая их труба узкая и длинная. Чем ближе к месту сгорания топлива, тем толще должен быть металл. Для соединения камер и патрубка дымохода подойдет труба на 100 мм.

Шаг #1: изготовление топливного бака

Начинают обычно с нижней емкости. Это, пожалуй, самый сложный элемент конструкции, поскольку для нее нужно сделать крышку.

Работы выполняют следующим образом:

Отрезают от широкой трубы кусок высотой 100-115 мм.
Вырезают два круга для дна и крышки, второй должен быть немного больше.
Дно приваривают к стенкам.
В верхнем круге делают отверстие для трубы с дырочками.
Вырезают полоску металла, ширина которой 60 мм, а длина равна длине окружности стенок корпуса.
Полоску приваривают ко второму металлическому кругу, крышка готова.

Все сварочные работы нужно выполнять аккуратно, шов должен быть ровным и полностью герметичным. Чтобы правильно сделать крышку, полоску металла сначала лучше обернуть вокруг нижней части камеры и закрепить ее струбцинами. После этого выполняют вертикальный сварной шов.

Чтобы согнуть полоску металла для изготовления крышки топливного бака, нужно использовать струбцины и стенку нижней части этой емкости

Полученное кольцо снимают с корпуса. Теперь к нему можно приварить металлический круг с отверстиями, чтобы получилась крышка.

Здесь нужно сделать еще одно отверстие для заливки топлива диаметром примерно 100 мм или чуть меньше.

Сверху в основном топливном баке нужно сделать два отверстия, к одному присоединят перфорированную трубу, над другим установят крышку

Понадобится сдвижная металлическая крышечка, чтобы заливать масло и регулировать поток воздух, который нужен для горения.

Шаг #2: установка перфорированной трубы

Оптимальная длина этого элемента составляет 360 мм. От нижнего края отступают примерно на 20 мм и начинают сверлить отверстия 9-10 мм. В одном ряду делают 8 отверстий на равном расстоянии. Следующий ряд делают со сдвигом, чтобы перфорация была выполнена в шахматном порядке.

Перфорированную трубу сначала приваривают по уровню, чтобы конструкция была устойчивой. Не стоит делать здесь слишком много отверстий

Достаточно сделать шесть рядов, но можно и больше. Возле верхнего края нужно оставить около 50-60 мм сплошного металла. Лучше снять фаску с краев этой трубы, так ее будет легче приваривать.

Количество отверстий не должно быть слишком большим, иначе через них будет уходить тепло, а количество воздуха, с которым смешиваются пары масла, станет слишком большим. Если отверстий окажется недостаточно, не сложно сделать дополнительные.

Шаг #3: устройство верхней камеры сгорания

Теперь нужно сделать камеру дожига. Для этого отрезают еще один кусок высотой около 110 мм от широкой трубы. Для дна делают стальной круг 4 мм, но наверх ставят шестимиллиметровый металл. Затем делают отверстия для присоединения перфорированной трубы и для дымохода.

Камеру дожига начинают собирать сверху. Внутри нужно поставить разделитель, чтобы задержать сгорающие масляные пары и повысить эффективность печки

Внутри нужно поставить небольшой разделитель из шестимиллиметрового металла размером примерно 60 на 7 мм. Ее приваривают возле отверстия для дымохода. Такая преграда замедлит движение газов по камере дожига, чтобы оставить в помещении больше тепловой энергии.

Остается присоединить круги к стенкам камеры сгорания. Удобнее сначала приваривать верхнюю часть, она тяжелее, потом ставят прямоугольную перемычку, затем — нижнюю часть.

Шаг #4: окончательная сборка агрегата

Когда все элементы готовы, пора собирать устройство. Сначала перфорированную трубу приваривают к нижней части камеры дожига. Труба должна стоять строго вертикально, ее положение следует выверить с помощью уровня.

Потом трубу прихватывают, чтобы зафиксировать правильное положение. После этого можно выполнить сварной шов. Затем таким же образом приваривают к соответствующему отверстию патрубок дымохода.

Технология сборки дымохода для печи на обратке аналогична порядку обустройства дымоотводной трубы для буржуйки, подробнее — в .

Теперь к конструкции присоединяют крышку топливной камеры. Внизу следует сделать ножки, их можно отрезать от уголка. После этого печку можно считать готовой.

Как улучшить конструкцию?

Эффективность работы такого устройства можно заметно повысить, если добавить некоторые элементы. Чтобы сделать топливную камеру максимально герметичной, нужно приварить к ее нижней части “поясок” из круглого прутка.

Прут, приваренный к стенке, позволит закрывать емкость очень герметично, чтобы тепло и пары масла уходили не наружу, а полностью перемещались по трубе вверх

Его ставят там, где заканчивается вертикальный край крышки. В результате даже небольшой зазор между емкостью и крышкой будет закрыт.

Проблема, о которой нужно подумать заранее — долив топлива. Если такую печь уже разожгли, то доливать отработанное масло прямо в камеру через отверстие нельзя. Нужно дождаться, пока выгорит уже имеющаяся порция масла.

Это не всегда удобно, поэтому имеет смысл создать дополнительный топливный бак. Это небольшая емкость произвольной формы, которая крепится рядом с нижней камерой печки. Снизу можно приварить два уголка ко дну топливной камеры и дополнительного бака.

Дополнительный топливный бак нужно присоединить к основной камере с помощью узкой трубки и закрепить на двух параллельных уголках

Кроме того, понадобится небольшая трубка. На нижней панели обоих емкостей делают отверстия для этой трубы, а потом ее приваривают.

Так топливная камера и дополнительный бак превращаются в сообщающиеся сосуды. Сверху к баку нужно приделать съемную крышку. Это позволит определять уровень топлива в основной емкости и безопасно доливать масло, когда это необходимо.

Перфорированная труба крепится на нижней емкости не по центру, а это делает конструкцию немного неустойчивой. Чтобы укрепить ее, можно просто приварить к верхней и нижней камере параллельный металлический прут.

Такие печи обычно используют для и других подобных помещений, поэтому особенно эстетичного вида от них не ожидают. Но все же имеет смысл зачистить поверхность и покрыть ее термостойкой краской по металлу. Это сократит влияние коррозионных процессов и продлит срок эксплуатации устройства.

Полезное дополнение — защитный экран, который устанавливают между основным и дополнительным баком. Он позволит избежать перегрева топлива во время работы печки, особенно если предполагается использовать ее длительное время.

Усиливающий металлический прут, который соединяет верхнюю и нижнюю камеру параллельно перфорированной трубе, позволит сделать конструкцию прибора более устойчивой

Еще один хороший совет относится не к печке, а к состоянию помещения, в котором предполагается ее использовать. Следует позаботиться об утеплении.

Хотя отработанное масло — это почти бесплатное топливо, все же, чем меньше его уходит на обогрев объекта, тем проще пользоваться печкой. Конечно, утепленное лучше проводить с внешней стороны гаража, для этих целей хорошо подойдет .

Установка и пробный розжиг

Место для установки печки нужно выбрать как можно дальше от предметов и материалов, чувствительных к нагреву. Прибор разогревается действительно очень сильно. При невнимательном обращении он может повредить имущество и даже вызвать серьезный пожар.

Под устройством должно быть негорючее основание. Не стоит ставить такой прибор в местах активного движения воздушных потоков. Под действием сквозняка пламя может выбиваться наружу, а это опасно. Готовую и установленную в подходящем месте печь подключают к вертикальной .

Затем выполняют пробный розжиг. Для этого в топливную емкость заливают масло, а сверху добавляют около 100 мл жидкости для каминов или другого подобного состава. Сначала будет гореть эта жидкость, но вскоре масло закипит, прибор начнет шуметь. Это значит, что печь сделана правильно, ее можно использовать по назначению.

Все сварочные работы нужно выполнять тщательно, требуется герметичный и ровный шов, чтобы устройство было безопасным и легко поддавалось очистке

Масло перед заливкой в бак нужно какое-то время отстаивать, чтобы ненужные примеси осели вниз и не попали внутрь. Заполнять емкость следует только на две трети, тогда процесс первичного сгорания будет более эффективным и безопасным.

Время от времени необходимо очищать внутренность топливного бака от накопившихся загрязнений. Крышку снимают и просто сливают остатки масла, убирают отложения и т.п. Время от времени нужно простукивать перфорированную трубу и дымоход, чтобы и копоть.

Выводы и полезное видео по теме

Интересный вариант полностью из узкой трубы:

Печка на отработке — прибор простой и вполне эффективный. При его изготовлении нужно придерживаться основных пропорций, а во время использования не забывать о безопасности.

Есть опыт изготовления печки на отработанном масле? Пожалуйста, расскажите читателям о вашем способе сборки отопительного устройства. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Универсальная печь на отработке и дровах. Печь, практически на всем (на диз.топливе, на дровах, на мусоре, на опилках, на отработке)!

ГлавнаяРазноеУниверсальная печь на отработке и дровах

Как сделать печку на отработке и дровах своими руками

Из чего лучше сделать комбинированную печку
Печка комбинированного типа под дрова и отработку
Как переделать дровяную печь под отработку

На чем теплоотдача выше – на масле или на дровах

Простое внутреннее устройство и одновременно высокая теплоэффективность – именно эти качества отличают печь на дровах и отработке. Элементарная конструкция без сложных узлов, позволяет самостоятельно изготовить печку из подручных средств.

Самодельные печи используются для отопления складских помещений, гаражей, автомастерских и т.п.

Из чего лучше сделать комбинированную печку

Сделать печь на дровах и отработке своими руками можно несколькими способами:

Простейшее устройство, изготовленное из стали и металлических емкостей (баллонов).
Модели, использующие в работе принудительное нагнетание воздуха – турбонаддув.
Устройство капельной подачи отработки.

Что касается печного оборудования с капельной подачей, то сделать его полностью безопасным, рассчитать производительность и соблюсти другие условия самостоятельно, достаточно сложно. По этой причине, выбор стоит остановить на самодельной универсальной печи на отработанном масле и дровах с естественной и принудительной подачей воздуха.

В первом случае, печь изготавливают исключительно из стальных листов с толщиной не менее 5 мм. Допускается применение газовых баллонов, которые перед разрезанием заполняют водой, чтобы не допустить взрыва оставшегося газа.

Из корпуса баллона изготавливают две закрытых емкости, соединенных между собой переходником – металлической трубой, толщиной 2-3 мм. В соединителе просверливают отверстия на одинаковом расстоянии друг от друга.

В результате сборки, получается своеобразная приставка для отработки, устанавливаемая на пол одним концом, а вторым встраиваемая в топку твердотопливной печи. Самодельные универсальные печи на отработанном масле, дровах, опилках и мусоре, со встроенным водяным отоплением, оснащаются змеевиком из алюминия или меди.

Немного сложнее устройство с встроенным вентилятором, нагнетающим воздушные потоки для сжигания отработки. Некоторые пользователи устанавливают вентилятор рядом с печкой, направляя поток воздуха в поддувало.

Печка комбинированного типа под дрова и отработку

Универсальная металлическая печь на отработке и на дровах имеет устройство, при котором масло подается сверху, а дрова закладываются снизу. В процессе сжигания твердого топлива используется принцип верхнего горения.

В конструкции печи присутствуют следующие особенности:

Конвективные каналы – дровяная печь на отработке, воздухогрейная. Помещение нагревается за счет излучения разогретых металлических стенок. Чтобы увеличить теплоэффективность, на корпус приваривают несколько кусков трубы. Так появляется простейшее воздухогрейные устройство, использующее принцип конвекционного нагрева.

Водяная рубашка – изготовленная своими руками печь на дровах и отработанном масле с водяным контуром, позволяет обогреть не только комнату с установленным отопителем, но и смежные помещения.Внутри корпуса устанавливают простейший змеевик. Подойдет кусок изогнутой трубы соответствующего диаметра. Для лучшей теплоотдачи используют медный или алюминиевый змеевик.Теплосъёмник устанавливают так, чтобы избежать непосредственного контакта с огнем. Нагрев осуществляется посредством разогретых дымовых газов.

Топка – независимо от того, чем планируется топить печь, использовать приставку на отработке или дровами, применяется принцип пиролизного горения. Для начала сжигается само топливо, а впоследствии осуществляется дожиг отходящих газов. С этой целью, в конструкции предусматривают две топочных камеры.

В печах с естественной подачей и отвода воздуха, для обеспечения необходимого притока кислорода, используются специальные форсунки внутри корпуса.

Как переделать дровяную печь под отработку

Переделка дровяной печки под отработанное машинное масло, не требует изменения внутреннего устройства и конструкции отопителя. Как правило, для этой цели изготавливается специальная приставка для отработки, состоящая из следующих узлов:

Первичная камера сгорания – фактически, это поддон для отработки, имеющий простейшее назначение хранить топливо и обеспечить достаточную испаряющуюся поверхность, необходимую для сжигания масла.
Отверстие для подачи топлива – сбоку сделанного топливоприемника, приваривают кусок трубы небольшого диаметра. Через отверстие будет заливаться и поджигаться отработка.

Вторичная камера сгорания – полноценной топки в приспособлении для сжигания отработки не существует. Камера дожига представляет собой изогнутую трубу достаточного диаметра, подключенную к поддону. По всей длине делаются инжекторные отверстия – форсунки для поступления воздуха, необходимого для вторичного горения во время пиролиза.
Защитный кожух – во время модернизации дровяной печки под отработанное масло учитывают, что основной нагрев будет выполняться за счет стальных стенок печи, а не благодаря горелке для масла, приставке. По этой причине, трубу, отходящую от поддона, изгибают так, чтобы она приходилась приблизительно по центру открытой дверцы твердотопливного отопителя. По краям наваривают стальной кожух по размерам топки дровяной печи, предотвращающий попадание дыма в помещение.

Доработка печи под использование масла не сложна и требует вложения минимальных финансовых затрат.

Как в дровяной печи использовать масло

Печь «все в одном», работающая как на отработанном масле, так и на дровах, требует грамотной эксплуатации, умения заправлять и разжигать жидкое топливо. Меры предосторожности особенно необходимы при эксплуатации самодельных печей.

Дозаправка и розжиг выполняются следующим образом:

Добавить в печь отработанное масло можно через специальное отверстие с патрубком, расположенное на приставке, специально сделанное с небольшим диаметром. Допускается дозаправка во время горения топлива. Поддон заполняют на ⅔.
Розжиг – для растопки топлива используют опилки, перемешанные с отработанным маслом. Если отработка холодная, после заправки в топливоприемник доливают горючую жидкость. Розжиг выполняют с помощью бумаги, скрученной в трубочку.

После того как масло разгорится, о чем свидетельствует равномерный гул, печь переводят в режим длительного горения, прикрывая шиберную заслонку.

На чем теплоотдача печи выше – на отработке или на дровах

Дровяные отопительные печи, также работающие на отработанном масле, постепенно становятся все более популярными. На спрос и широкое распространение влияет возможность изготовления своими руками, дешевизна отработки.

Опыт эксплуатации помог выявить следующие отличия использования дров и масла:

Теплоотдача – во время сжигания масла выделяется больше тепла, чем при горении дров. Жидкое топливо стоит дешевле, поэтому экономичнее топить печь отработкой.Для горения можно использовать любой вид вторичного масла: моторное, трансмиссионное, трансформаторное. Согласно таблице выделения тепла, мазут, при сжигании продуцирует 39,2 МДж/кг, дрова всего 14-17 МДж/кг.
Доступность топлива – если рядом с отапливаемым помещением расположена автозаправка, ремонтная автомастерская, достать масло не представляет сложности.Стоимость за отработку будет в 1-2 раза дешевле, по сравнению с тем, за сколько ее предлагают посредники. Дрова стоят дороже, но доступны практически в каждом регионе РФ.

Скомбинировать печку на отработку и дрова, достаточно просто. Для этого не нужно покупать дорогостоящее оборудование. Модернизация приведет к экономии затрат на отопление, как минимум на 40%.

avtonomnoeteplo.ru

ПЕЧЬ, ПРАКТИЧЕСКИ НА ВСЕМ (НА ДИЗ.ТОПЛИВЕ, НА ДРОВАХ, НА МУСОРЕ, НА ОПИЛКАХ, НА ОТРАБОТКЕ)!

Уже очень давно собирался изготовить такую универсальную печь: Работающую как на дровах, так и на мусоре, на пеллетах и опиле, а также на отработке и солярке.

Общая концепция вот такая:

1. Дрова, мусор. Обычная буржуйка, поддувало, колосник, загрузка с верху.

2. Пеллеты, опил. Топливо горит в тонком слое, под поршнем, воздух подается по центральной трубе, подача воздуха регулируется заслонкой. По мере выгорания топлива поршень опускается вниз, под собственным весом (конструкция позаимствована у Бубафони).

3. Отработка, диз. топливо. Подача нижняя, разделение на первичную и вторичную камеру, центральная труба подачи воздуха с отверстиями и заслонкой в верхней части.

–

РЕАЛИЗАЦИЯ ИДЕИ.

1. Вариант на твердом топливе

Для реализации идеи выбрал 100-литровый, баллон от а/м “Газель, его размеры: d-400мм., L-850мм.

И вот вариант первый, на дровах и всяком мусоре:

Горит все, с помощью заслонок на дымоходе и в низу печи можно управлять горением, если не увлекаться большим количеством загрузки, при открывании крышки, для добавления топлива, дым уходит в дымоход, его нужно открыть полностью перед этим. Не нужно увлекаться большим количеством пластика, он горит, как ведро бензина, класть его нужно понемногу. Всю предыдущую неделю жгли накопившийся мусор, свой и соседей, получилась целая неделя халявного тепла. Напомню – бокс 70 кв.м., высотой 3,7м., утепленный.

2. Вариант на отработанном масле

Второй вариант, на отработке: Заработал сегодня, расходует 1л. отработки в час, отлично греет. На фото, после 4-х часов горения. Сразу открою секреты конструкции: Разжигается через нижний лючек, потом он прикрывается, остается щель 1,5-2 см, по мере разогрева лючек закрывается полностью, работает без наддува, мощность регулируется заслонкой на верхнем конце подающей трубы. На всех режимах горение бездымное, стабильное, с легким шипением.

3. Вариант на опилках и всяком мусоре

Печь заправляется самым плохим видом топлива- мелким опилом, естественной (уличной) влажности, опил не уплотнялся, а просто засыпается до уровня трубы дымохода, поджигать его можно с помощью 1-го литра отработки, 200 гр. бензина залитых в трубу и куска газеты. Загорание произходит без хлопков, заслонки на дымоходе и подающей трубе надо полностью открыть, горение проходит очень слабо, в течении 5-ти часов. Тепла выделяется не много(100-120 град печь и труба) дым из трубы белого цвета.

–

http://pechkaotrabotka.narod.ru/pechnatoplive.html

Скачать бесплатно чертежи печи на отработанном масле с описанием сборки

stroyka-24. blogspot.com

печь буржуйка (вьюшка) своими руками

Гараж – это не только место хранения автомобиля, но и мастерская, где иногда приходится проводить довольно много времени. Поэтому при отрицательных температурах на улице нужно обеспечить его обогрев.

Буржуйка на отработанном масле делается проще простого своими руками

Содержание

Процесс изготовления буржуйки

Нюансы эксплуатации

Производители отопительных приборов предлагают ассортимент обогревателей для гаража на любой вкус. Однако они недёшевы и потребляют газ либо электричество, которые дорого стоят.

В целях экономии умельцы-автолюбители сооружают для обогрева гаража или мастерской буржуйку на отработке своими руками.

Принцип работы печи на отработанном масле достаточно простой. Печь на отработке состоит из двух камер. Нижняя – топливный бак, в котором происходит сгорание залитого туда масла. Пары топлива, образующиеся при сгорании, поднимаются в верхнюю камеру, по пути смешиваясь с кислородом, и эта смесь горит уже во второй камере.

В топливном баке отработка горит при умеренной температуре, а пары масла, смешанные с воздухом, горят при температуре до 800 градусов. Именно этот процесс главным образом обеспечивает обогревательную способность печи.

Необходимый для горения воздух проникает в печь через перфорированную трубу, которая соединяет обе камеры.

Дымоходная труба также является своего рода обогревателем, отдавая тепло от выводимых наружу продуктов сгорания.

Расход топлива буржуйки составляет 0,5 – 2,5 л. дизеля в час, в зависимости от объёма топливного бака.

Преимущества печки на отработке:

Дешевизна. Отработанные масла можно собрать у знакомых автомобилистов или купить на СТО.
Стальной корпус быстро нагревается и помещение прогревается тоже за короткое время.
Высокий КПД.
Не потребляет газ и электроэнергию.
Несложно сделать буржуйку своими руками.
Простота эксплуатации.

Какие инструменты и материалы понадобятся, чтобы сделать с нуля печь буржуйку своими руками:

сварочный аппарат, запас электродов, газовый резак, болгарка, круги для резки металла, молоток, зубило, клещи, дрель, свёрла для работы с металлом, удлинитель, мелок для разметки.

Защитные средства: очки для работы с болгаркой, щиток для сварочных работ, спецодежда, рукавицы.

При выполнении работы, соблюдайте технику безопасности

Процесс изготовления буржуйки

Рассмотрим поэтапно, как сделать буржуйку на отработке в домашних условиях:

Выполнить подробный чертеж буржуйки.
На листовой стали толщиной 4 – 5 мм сделать «выкройки» деталей печи, согласно схеме. Вырезать их болгаркой. Для изготовления верхней камеры подойдёт лист металла толщиной 6 мм, поскольку температура сгорания топлива в ней очень высокая.
Сварить оба топливных бака.
Сверху нижнего бака сделать отверстие для заливки масла. И отверстие по центру для установки трубы.
На отверстие установить вьюшку (задвижку) для контроля подачи воздуха.
Подготовить трубу подходящей длины и диаметра, для соединения емкостей. Просверлить в ней отверстия.
В стенке верхнего бака сделать отверстие для установки дымохода. А снизу – отверстие для соединения с промежуточной трубой.
Приварить трубу к обоим бакам.
К нижнему баку приварить ножки, на которых будет стоять печь.
По желанию, снаружи печь покрасить жаростойкой краской.
Подключить дымоход к буржуйке.

Остаётся через отверстие в печи залить в нижний бак топливо, поджечь его лучиной, закрыть отверстие крышкой. Сгорая, масло и его пары обогревают помещение.

Чтобы сделать печь на отработке из профильной трубы, а не из листового железа, выполняют работу в такой последовательности:

Изготовить чертежи печки.
Сделать отметки на трубе, согласно размерам топливных камер.
Разрезать трубу болгаркой на нужные отрезки.
Получившиеся цилиндры заварить с одной стороны. Это будут нижние стороны камер сгорания.
Верхние части баков оборудовать съёмными крышками.
Вырезать отверстия под залив топлива, соединительную трубу и дымоход.
Сделать перфорацию соединительной трубы для поступления кислорода.
Сварить вместе баки и трубы.
Сделать ножки.
Подключить дымоходную трубу.

Все швы выполнять строго герметично!

Для того чтобы было сподручней переносить буржуйку с одного места на другое, можно приварить к ней ручки.

Можно ли переделать имеющуюся буржуйку для работы на отработке? Конечно, потребуется только внести несколько изменений в конструкцию. Нужно соорудить вторичную камеру для сжигания паров масла и обеспечить доступ кислорода в обе камеры.

Примерные этапы работы по переделке простой буржуйки в обогреватель на масле:

Из листов железа сварить топливный бак для масла.
В верхней части печки сделать отверстие для воздуха и заливки масла.
Соорудить задвижку для регулирования поступления кислорода в бак с топливом.
Убрать дымоход и на его место поставить трубу с дырочками для поступления воздуха.
Сварить камеру, в которой будет происходить сгорание топливных паров. Её верхняя часть должна сниматься для очистки камеры.
Присоединить верхнюю камеру к перфорированной трубе.
Установить дымоход.

Такая печь работает на отработанном топливе

Чтобы тяга была правильной, поддувало буржуйки нужно закрыть, можно даже заварить, как и люк для закладывания дров. Заливку и розжиг топлива производят через вьюшку.

Как вариант – сделать универсальную печь на дровах и на отработке. Тогда заваривать ничего не надо.

Принцип переделывания обычной буржуйки в универсальную тот же, что рассмотрен выше. Только с некоторыми отличиями:

Нижний бак для топлива помещают в верхней части камеры сгорания, в которую загружают твёрдое топливо.
В верхней части печки делают отверстие с задвижкой.
Делают приспособление, чтобы закрывать при необходимости отверстия в трубе-переходнике.

Чтобы растопить печь дровами, топливный бак с маслом вынимают, закрывают отверстия для заливки отработки и на промежуточной трубе. После этого используют печь как обычную буржуйку на дровах.

Когда нужно перейти на использование отработки, бак ставят обратно, закрывают поддувало, открывают отверстия на соединительной трубе, открывают вьюшку и поджигают топливо.

Универсальная чудо-печь на отработке и дровах очень практична, она позволяет применять для обогрева любое топливо, которое есть под рукой.

Нюансы эксплуатации

Во время использования печки на отработанном масле иногда возникает ряд проблем:

Помещение прогревается неравномерно
Масло бурлит и расплёскивается при горении
Дымление
Слишком быстрое сгорание топлива

Как решить эти проблемы?

Для равномерного обогрева гаража, при котором у печки жарко, а чуть дальше уже холодно, нужно присоединить специальную конструкцию в виде лабиринта. Её приделывают ко второй камере сгорания. Суть лабиринта – направление струй горячего воздуха в разные стороны.

Чтобы отработанное масло горело спокойно, без шипения и разбрызгивания, его нужно отстаивать. Вдобавок, наполнять топливный бак следует не более чем на 2/3.

Скорость сгорания топлива напрямую зависит от объёма топливного бака и тяги. Чтобы соблюсти правильные пропорции не стоит делать печку на глаз. Нужно сделать точные чертежи и придерживаться их при изготовлении буржуйки на отработке.

ПОСМОТРЕТЬ ВИДЕО

Для безопасной работы буржуйки на масле, она нуждается в регулярной чистке. Внутреннюю поверхность вторичной камеры сгорания очищают через верхнюю съёмную часть. Дымоход обстукивают для удаления нагара. Прочищают отверстия для доступа воздуха и удаляют грязь из топливного бака.

Если правильно составить схему-чертёж, тщательно следовать ему при выполнении работ и сделать всё качественно, получится экономная и продуктивная буржуйка для обогрева гаража или мастерской, сделанная своими руками.

trubexpert.ru

Универсальная печь, практически на всех видах топлива.

Уже очень давно собирался изготовить такую универсальную печь: Работающую как на дровах, так и на мусоре, на пеллетах и опиле, а также на отработке и солярке. Общая концепция вот такая: 1. Дрова, мусор. Обычная буржуйка, поддувало, колосник, загрузка с верху. 2. Пеллеты, опил. Топливо горит в тонком слое, под поршнем, воздух подается по центральной трубе, подача воздуха регулируется заслонкой. По мере выгорания топлива поршень опускается вниз, под собственным весом (конструкция позаимствована у Бубафони). 3. Отработка, диз. топливо. Подача нижняя, разделение на первичную и вторичную камеру, центральная труба подачи воздуха с отверстиями и заслонкой в верхней части.

1.Вариант на твердом топливе

Для реализации идеи выбрал 100-литровый, баллон от а/м “Газель, его размеры: d-400мм., L-850мм.И вот вариант первый, на дровах и всяком мусоре:Горит все, с помощью заслонок на дымоходе и в низу печи можно управлять горением, если не увлекаться большим количеством загрузки, при открывании крышки, для добавления топлива, дым уходит в дымоход, его нужно открыть полностью перед этим. Не нужно увлекаться большим количеством пластика, он горит, как ведро бензина, класть его нужно понемногу. Всю предыдущую неделю жгли накопившийся мусор, свой и соседей, получилась целая неделя халявного тепла. Напомню- бокс 70 кв. м., высотой 3,7м., утепленный.

2.Вариант на отработанном масле

2.Вариант на опилках и всяком мусоре

Скачать бесплатно чертежи печи на отработанном масле с описанием сборки

Какой должна быть печьдля дачи, как сделать ее идеальной во всех планах?

pechkaotrabotka.narod.ru

Строительный словарь
Арки своими руками
Чем покрасить дверь деревянную
Вибростол для тротуарной плитки своими руками чертежи
Искусственный пруд своими руками
Как провести свет
Леруа мерлен лефортово телефон
Декоративный камень для внутренней
Отделка проема без двери
Отделка интерьеров деревом
Керамические панели отопления отзывы

Печь на отработке с водой

Главная » Статьи » Печь на отработке с водой

Как самостоятельно сделать печку на отработанном масле?

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

низкая себестоимость и простота конструкции;
низкие требования к качеству горючих материалов;
хорошие показатели теплоотдачи;
периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
компактность и мобильность;
нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

сварочный аппарат;
болгарка;
дрель с набором сверл;
комплект слесарного инструмента;
измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

Изготавливаем корпус:

Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
К дну приваривают ножки (для их изготовления могут подойти болты).
От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Делаем крышку:

Из 5 мм листа металла вырезается круг 228 мм в диаметре.
Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него делается крышка, которая одновременно будет служить предохранительным клапаном.
Для подачи топлива и воздуха делается труба.
Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
Круг диаметром 219 мм вырезается из стального листа 2 мм.
Приваривается к куску трубы, это и будет чаша для подачи топлива.
Сборка.
Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
Устанавливаем крышку с устройством подачи топлива/воздуха.
Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

повышенная мощность;
высокий КПД сжигания топлива;
увеличить КПД использования тепла можно с помощью автоматизации устройства;
экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

santehnikportal.ru

Печь на отработанном масле своими руками

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

простая конструкция;
высокая эффективность;
низкая стоимость оборудования и топлива;
работает на любых маслах, органического, синтетического, растительного происхождения;
допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит не полностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
требуется регулярная чистка чаши и дымовой трубы — ежедневная;
проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки

Порядок сборки такой:

Делаем корпус.
Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
К дну приваривают ножки (их можно сделать из болтов).
На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.
Мастерим крышку.
Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.
Делаем трубу для подачи воздуха и топлива.
Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Маленькая печь на отработке, весит она около 10 кг, своими руками ее изготовить несложно

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.

Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

Печь из кислородного баллона

Схема печи «Геккон»

Печка на отработанном масле «Тайфун»

mystroiteli1.ru

Печь на отработке своими руками – доступные варианты

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

Печь на отработке своими руками

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ, такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
Правильно устроенная печь не коптит и не дает большого количества гари.
Подобный отопительный прибор очень прост в эксплуатации;
Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае, отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками, так как они работают по тому же принципу сжигания выделенных испарений.

Пиролизная печь вполне может быть приспособлена для работы на отработанном масле

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Общая схема работы такой печи

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье, из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом.

Видео: усовершенствованная печь на масляной отработке

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье. Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком.

Общая принципиальная схема работы печек на отработанном масле

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550—600 градусов.
Металлические листы для изготовления емкости для топлива
Дымоходные трубы с толщиной стенок два — три миллиметра, определенного диаметра.
Трубы, предназначенные для устройства горелки.
Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Общая схема-чертеж печки на отработке из газового баллона

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов. Весь процесс необходимо проводить на улице.
Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
Затем ставятся отметки для ровного среза верха баллона.
Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 —110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

Затем в трубе, высотой равной высоте баллона и диаметром в 100 —110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.

Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать водяным отоплением, хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора.

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов. Этому есть вполне логичное объяснение: во-первых, она компактна, во-вторых, вес ее составляет всего 25—30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Один из вариантов печки на отработке, сделанной из листового металла

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм, диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Общая схема печки на отработке с использованием листового металла и обрезков труб

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

Сборочный чертеж печки на отработке

Далее необходимо изготовить все детали, опираясь на данные и размеры чертежа.

Для емкости, куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости.
Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для дымохода или для самой печки.
Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Размеры печек также могут существенно различаться

Существуют и другие модели печек на отработке. Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

Эксплуатация печек на отработке требует соблюдения особых мер предосторожности

Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
Для топки необходимо использовать только очищенное от примесей отработанное масло.
Нельзя доливать топливо в процессе интенсивного горения.
Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.

Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

stroyday.ru

Печи на отработке своими руками

Среди всех разработанных и используемых на сегодняшний день вариантов индивидуального отопления помещений одним из наиболее интересных является обогрев, основанный на применении специальной печи, использующей в качестве рабочего ресурса отработанное масло.

Печь на отработанном масле

Такие печи имеют предельно простую конструкцию и являются, при этом, весьма эффективными и производительными агрегатами. Справиться с изготовлением такой печки можно собственными силами, существенно сэкономив.

Печь на отработанном масле

При желании можно усовершенствовать свой отопительный агрегат, добавив в его конструкцию чугунную плиту с конфоркой, что позволит готовить пищу, а обустройство водяного контура даст возможность подсоединить печку к отопительной системе дома и запустить полноценный водяной обогрев.

Печь на отработанном масле

Механизм действия печи

В печах подобного рода сгорание топлива происходит два раза, поэтому нужно будет соорудить сразу две топки.

В одной камере осуществляется медленное сгорание отработки с образованием горючих паров, которые переходят во второй отсек и смешиваются там с воздухом. Во второй камере воздушно-газовая смесь сгорает с выделением большого количества тепла.

Схема печи на отработанном машинном масле

В месте сгорания масла обязательно устанавливается заслонка, позволяющая регулировать количество воздуха, подающегося в первый отсек. Для обеспечения кислородом второго отделения в трубе, за счет которой выполняется соединение двух топок, создается множество отверстий (обычно порядка 50) диаметром 9-10 мм.

Модификации печей

Существует несколько модификаций печей на отработке. Наиболее часто встречаются три разновидности.

Самодельная печка из старого баллона либо листов металла

Такая модель имеет наиболее простую конструкцию. При наличии навыков владения сварочным агрегатом, с изготовлением подобного печного изделия можно справиться своими руками.

Нужно подготовить толстый металлический лист (от 4-6 мм), трубы и прочие требуемые элементы. Для дополнительной экономии времени и сил можно заменить металл старым газовым баллоном.

Важно удалить из емкости остатки старого газа. В противном случае во время резки может случиться взрыв. Чтобы исключить такую вероятность, закачайте в баллон обычную воду и лишь после этого приступайте к работе.

Печь с системой наддува

Печь на отработанном масле

Конструкция такой печи включает в свой состав вентилятор. Его нужно установить так, чтобы наибольшая часть воздушного потока приходилась на второе отделение самодельной печки. Это обеспечит максимально эффективное сгорание топлива, а образовывающееся тепло будет довольно быстро и равномерно распределяться по обогреваемому помещению.

Печь с капельной подачей отработки

Капельная подача печного топлива

Собрать подобную печку собственными силами достаточно трудно. Обычно механизмом капельной подачи отработки укомплектовываются промышленные отопительные агрегаты.

Такие модели дают возможность значительно снизить расход топлива. Печи такого типа компактны, эффективны, максимально безопасны и сравнительно недороги.

Также народные умельцы сооружают универсальные модели, сочетающие в себе и функцию наддува, и механизм капельной подачи отработки. Однако браться за сборку такого агрегата самостоятельно без соответствующих навыков настоятельно не рекомендуется.

Руководство по изготовлению печки

Печь на отработке

Вашему вниманию предлагается наиболее легкий вариант изготовления агрегата, работающего на отработанном масле, из пустого баллона.

Первый шаг. Отрежьте от баллона низ и верх.

Дно печи

Опора печи и вентилятор наддува

Верхняя часть печи

Второй шаг. Сделайте из полученных половинок барабан для сгорания отработанного масла.

Третий шаг. Приварите к днищу конструкции устойчивые и желательно регулируемые металлические ножки.

Четвертый шаг. Сделайте в верхней стенке первого отсека отверстие для подключения куска металлической трубы. Саму трубу оснастите регулировочной заслонкой. Через отверстие в топливную камеру будет поступать кислород. Также через него вы будете добавлять отработку.

Детали печи

Пятый шаг. Сделайте дополнительное отверстие примерно по центру камеры и приварите к нему часть металлической трубы для соединения двух основных элементов печки. Предварительно следует сделать в этой трубке отверстия. Рекомендации касаемо размеров отверстий и их количества приводились ранее.

Шестой шаг. Изготовьте вторую камеру печки из оставшейся части старого баллона и металлического листа. Приварите готовую камеру к соединительной трубке с отверстиями.

Сделайте и смонтируйте дымоотводящую трубу.

Печь на отработке

Подключение печки

В инструкции не приводилось никаких рекомендаций касаемо размеров отопительного агрегата. В указании этих параметров нет особой необходимости, т.к. работа конструкции любого размера, а, следовательно, и интенсивность обогрева, с легкостью регулируются.

При желании вы можете сделать из листового металла печку на отработке любого требуемого размера.

Рассмотренная печь является наиболее простым вариантом из всех существующих. Подобный агрегат отлично подойдет для обогрева гаража, теплицы, бытовки и небольшого жилого помещения.

Для повышения эффективности агрегата можете укомплектовать его системой наддува, а при наличии нужных навыков — механизмом капельной подачи отработки.

Кожух печи

Советы по эксплуатации печи

Печь на отработке

Хотя конструкция рассмотренной печи и не является особо сложной, при использовании готового агрегата все равно необходимо придерживаться следующих важных правил и рекомендаций:

не заполняйте топливный бак больше чем на 75%. В противном случае отработка будет выплескиваться из емкости;
в случае если масло «закипело» после розжига печи, уменьшите объем подаваемого воздуха при помощи заслонки;
для сохранения эффективности работы печи на нормальном уровне, каждую неделю очищайте топливник и дымоотводящую конструкцию от загрязнений. Для очистки верхней части агрегата обстукивайте конструкцию.
Печь на отработке

У рядового пользователя могут возникнуть некоторые затруднения с добычей необходимого количества отработанного масла. Рекомендуется заранее подготовить подходящую емкость для сборки и хранения отработки. Заготовку топлива лучше всего постепенно вести в течение всего года.

Постарайтесь договориться с сотрудниками СТО. Работники подобных предприятий практически всегда соглашаются отдавать отработанное масло за символическую плату либо же полностью безвозмездно.

Следуя приведенным ранее инструкциям и рекомендациям, вы соберете надежную, безопасную и эффективную печку на отработанном масле. Для этого не нужно покупать дорогостоящие материалы и использовать сложные в обращении приспособления, ведь печь легко собирается из простейших элементов.

Удачной работы!

Видео – Печи на отработке своими руками

tolkostroyka.ru

Смотрите также

Крепление плинтуса к столешнице
Фрезерные станки с чпу по металлу
Плита из стружки
Пробковый утеплитель для стен
Идеальная влажность в квартире
Эмали по дереву акриловые
Фильтр для бассейна дачного
Фото духовой шкаф
Как сделать машину времени из коробки для 4 класса
Ремонт стояка отопления в квартире
Забор из металлических прутьев фото

Как разжечь печь на отработке

Содержание

Сколько потребуется отработки для отопления дома
Как работает простейшая печь на отработке
Как самостоятельно сделать печь для отработанного масла
В каких случаях можно использовать отработку для отопления не только гаража, но и дома
Как создать отопление с использованием масла в качестве топлива
Оборудование для отопления дома отработкой
Рекомендованные сообщения
Создайте аккаунт или войдите в него для комментирования
Создать аккаунт
Войти
Сейчас на странице 0 пользователей
Из чего лучше сделать комбинированную печку
Печка комбинированного типа под дрова и отработку
Как переделать дровяную печь под отработку
Как в дровяной печи использовать масло
На чем теплоотдача печи выше – на отработке или на дровах

Отопить дом, гараж, подсобное хозяйство можно условно бесплатно, если использовать отходы. Идея использовать отработанное масло для отопления дома и гаража выглядит привлекательно. Такого масла везде «просто завались», у него отличная теплотворность, в среднем чуть больше 10 кВт с одного литра, на уровне всех нефтепродуктов. С учетом КПД котла, для нашего обогрева прибудет около 10 кВт/1л. Далее подсчитаем сколько понадобится топлива, цену вопроса, но главное — как использовать отработку, котлы, печи, какой имеется опыт и к чему это все приводит…

Гараж легко обогреть печью работающей на отработке. Но расход масла в такой конструкции обычно не меньше 0,5 л/час, КПД — 0,75, поэтому рассчитывайте…

Сколько потребуется отработки для отопления дома

Как известно большинство домов в средней полосе (умеренный климат) потребляют в самое холодное время до 20 кВт энергии в час. Средняя мощность работы котла для типичного дома за 6 месяцев отопления составляет не более 12 кВт/час. За сутки будет потребляться 28,8 литров отработанного масла, за отопительный сезон уйдет соответственно — чуть более 5000 литров. И сколько будет стоить этот объем масла? Иногда это вообще бесплатно, или копейки за доставку…

Советы бывалых: Обеспечьте хранение в доме не менее половины сезонного потребления отработки, но лучше весь объем, чтобы не остаться без топлива в морозное время.

Как работает простейшая печь на отработке

Печь на отработке проста в изготовлении, недорога, и при этом достаточно мощная. Подобная конструкция может развивать до 15 кВт. При небольшом усовершенствовании и до 30 кВт. Т.е. снабженная водяным контуром годится и для отопления небольших домов, а не только гаражей и подсобных помещений.

Схема простейшего отопительного прибора, работающего на масле

Печь на отработке можно не дорого приобрести. Множество слесарно-сварочный объединений их выставляют на продажу.

В продаже можно найти печки работающие на отработке для подсобных помещений. Стоят они недорого.

Как самостоятельно сделать печь для отработанного масла

Ниже приведены подробные чертежи для изготовления подобной печи, поглощающей бесплатное отработанное масло и выдающей искомые дорогие киловатты тепловой энергии. Умельцы по металлу и сварочным работам могут изготовить это за недорого.

Еще описательная конструкция топливной печи для жидкого вязкого топлива.

Общая схема печи на отработке

Что расскажут по этому поводу мастера на видео

В каких случаях можно использовать отработку для отопления не только гаража, но и дома

Если для редкого отопления в гараже хватит, возможно, и 100 литров за сезон, что у некоторых получается просто насобирать бесплатно по друзьям-соседям-гаражам, то объемы для дома исчисляются тонами, и здесь без торговой поставки не обойтись. По идее — есть множество предприятий, которые трудятся над вопросом «куда девать отработанное масло» — гаражи, порты, заводы, — и они будут рады видеть покупателя привносящего в их сирую жизнь лучезарную идею «я дам денег за отработку».

Таким образом для организации этого отопления дома, нужно создать железную договоренность о снабжении топливом в объеме не менее сезонного потребления в год. Но на практике — возникает вопрос цены. Оказывается, что на отработку уже появился спрос, и цена на нее поползла вверх. Что творится в конкретном регионе, на конкретном заводе и автобазе, — решать только по месту, и думать над вопросом — «цена/объем».

Как создать отопление с использованием масла в качестве топлива

Но договорится о поставках отработанного масла — половина дела. Нужно еще создать условия для отопления отработкой у себя в доме и на приусадебном участке. У некоторых пользователей процесс отопления отработкой превратился в ад. В аду они ее постоянно таскают ведрами и разливают, засоряя все вокруг практически не удаляемыми отравляющими отходами, распространяя страшный запах не только у себя в доме, но и пугая им соседей.

Также, сжигая натасканное в каком-то примитивном оборудовании, они выбрасывают черный дым в атмосферу, что удаляет из округи бродячих собак и кошек, но одновременно является лучшим стимулом для соседей держать топоры, вилы и косы в боевой готовности….

Чтобы этого не произошло нужны емкости для хранение в подвале в положительной температуре. Нужна механизированная подача и особое оборудование для отопления дома отработкой, — регулирующее на автомате подачу воздуха, давление топлива, его температуру, объемы подачи в минуту, т.е. отдаваемую мощность, и управляемое не только термостатами с дома, но и по смартфону.

Оборудование для отопления дома отработкой

Горелка для сжигания масла — сложное и дорогостоящее оборудование. Она создает все выше перечисленные условия для отопления дома. Такая горелка, а также котел для работы с ней, являются обычным оборудованием для автоматизированного и беспроблемного отопления с помощью отработанного масла.

Но новые фирменные котлы для этих целей также не дешевы.

Рекомендации умельцев: Горелки дорогие, поэтому часто мастера переделывают б/у горелки из-под дизельного топлива, устанавливая их в жидкотопливный б/у котел. Тогда идея отапливать дом дешево остается в силе. Но не вникнув во все нюансы хранения, подачи отработанного масла, и в мельчайшие подробностей работы горелки, не стоит рассчитывать на легкий успех…

Для мастеров: — опыт переделки дизельной горелки под масло и пример, того сколько проблем в этом вопросе..

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Из чего лучше сделать комбинированную печку

Печка комбинированного типа под дрова и отработку

В конструкции печи присутствуют следующие особенности:

Конвективные каналы – дровяная печь на отработке, воздухогрейная. Помещение нагревается за счет излучения разогретых металлических стенок. Чтобы увеличить теплоэффективность, на корпус приваривают несколько кусков трубы. Так появляется простейшее воздухогрейные устройство, использующее принцип конвекционного нагрева.
Водяная рубашка – изготовленная своими руками печь на дровах и отработанном масле с водяным контуром, позволяет обогреть не только комнату с установленным отопителем, но и смежные помещения.
Внутри корпуса устанавливают простейший змеевик. Подойдет кусок изогнутой трубы соответствующего диаметра. Для лучшей теплоотдачи используют медный или алюминиевый змеевик.
Теплосъёмник устанавливают так, чтобы избежать непосредственного контакта с огнем. Нагрев осуществляется посредством разогретых дымовых газов.
Топка – независимо от того, чем планируется топить печь, использовать приставку на отработке или дровами, применяется принцип пиролизного горения. Для начала сжигается само топливо, а впоследствии осуществляется дожиг отходящих газов. С этой целью, в конструкции предусматривают две топочных камеры.

Как переделать дровяную печь под отработку

Как в дровяной печи использовать масло

Дозаправка и розжиг выполняются следующим образом:

Добавить в печь отработанное масло можно через специальное отверстие с патрубком, расположенное на приставке, специально сделанное с небольшим диаметром. Допускается дозаправка во время горения топлива. Поддон заполняют на ⅔.
Розжиг – для растопки топлива используют опилки, перемешанные с отработанным маслом. Если отработка холодная, после заправки в топливоприемник доливают горючую жидкость. Розжиг выполняют с помощью бумаги, скрученной в трубочку.

На чем теплоотдача печи выше – на отработке или на дровах

Опыт эксплуатации помог выявить следующие отличия использования дров и масла:

Теплоотдача – во время сжигания масла выделяется больше тепла, чем при горении дров. Жидкое топливо стоит дешевле, поэтому экономичнее топить печь отработкой.
Для горения можно использовать любой вид вторичного масла: моторное, трансмиссионное, трансформаторное. Согласно таблице выделения тепла, мазут, при сжигании продуцирует 39,2 МДж/кг, дрова всего 14-17 МДж/кг.
Доступность топлива – если рядом с отапливаемым помещением расположена автозаправка, ремонтная автомастерская, достать масло не представляет сложности.
Стоимость за отработку будет в 1-2 раза дешевле, по сравнению с тем, за сколько ее предлагают посредники. Дрова стоят дороже, но доступны практически в каждом регионе РФ.

7 причин, по которым ваша духовка не работает, и способы их устранения

Если вы обнаружите, что духовка не работает, как раз перед тем, как приготовить вкусную домашнюю еду, это может расстроить вас. Духовка – это один из самых важных приборов на вашей кухне. Вы можете не использовать его каждый день, но попробуйте прожить неделю без него! Печете ли вы партию печенья, выпекаете буханку хлеба на закваске или просто добавляете замороженную пиццу после долгого рабочего дня, ваша духовка должна быть в рабочем состоянии.

Если с духовкой что-то не так, нужно знать, как это исправить и когда звонить профессионалам. Вот пошаговое руководство по ремонту духовки своими руками, которое поможет устранить семь наиболее распространенных проблем с духовкой.

Газовая плита не зажжется

Если у вас есть газовая плита, вы можете зажечь конфорки плиты спичкой, если электроподжиг не работает. Однако, если горелки по-прежнему не загораются и это не является результатом очевидной проблемы, такой как отключение электроэнергии, выполните следующие действия для ее устранения:

Снимите решетку горелки, крышку горелки и основание горелки.
Очистите горелку от остатков пищи с помощью зубочистки или сжатого воздуха.
Заодно почистите решетку, крышку и корпус.
Проверьте провода, соединяющие воспламенитель с модулем управления. Если есть ослабленное соединение, затяните его.

Если это не решит проблему, это может означать, что не работает запальник духовки; возможно, вам нужно заменить воспламенитель. Это также может указывать на другую проблему, например, на перегиб в газопроводе. Поскольку это опасная проблема, пришло время позвонить профессионалам.

Горелка кухонной плиты не нагревается

Если у вас электрическая плита, горелкам кухонной плиты для нагрева требуется электричество. Иногда эти горелки выходят из строя и требуют замены. Если одна из ваших электрических конфорок не нагревается, выполните следующие действия:

Замените неисправную горелку на заведомо исправную. Просто отключите его от розетки горелки и подключите исправную.
Если рабочая горелка нагревается, это означает, что все, что вам нужно сделать, это заменить оригинальную.
Если работающая конфорка не греет, проблема может быть в розетке. Розетка выглядит сгоревшей или поврежденной? Возможно, вам придется заменить его.
Снова проверьте горелку. Если он по-прежнему не работает после замены розетки, проверьте бесконечный переключатель и при необходимости замените его.

Духовка не нагревается

Духовка не нагревается, как правило, из-за неисправности запальника (для газовой духовки) или нагревательного элемента (для электрической духовки). Вы можете самостоятельно заменить нагревательный элемент или розжиг:

Перед обслуживанием духовки обязательно отключите питание.
Используйте отвертку, чтобы удалить старый запальник или нагревательный элемент. Нагревательные элементы и запальник обычно располагаются внутри духовки.
Чтобы добраться до воспламенителя, снимите жаровню или ящик для хранения.
Если ваш нагревательный элемент спрятан, возможно, вам придется вызвать мастера по ремонту, чтобы заменить его.

Неработающая газовая духовка и неисправные газовые горелки указывают на то, что проблема, скорее всего, связана с газовой линией. Ремонт газовой духовки для неисправной газовой линии обычно требует навыков обученного специалиста.

Духовка не нагревается до нужной температуры

Неравномерный нагрев духовки может указывать на проблему с датчиком температуры или нагревательным элементом. Выполните следующие действия, чтобы проверить датчик температуры:

Убедитесь, что датчик не касается внутренней стенки духовки.
Используйте омметр, чтобы убедиться в работоспособности датчика. Сопротивление должно увеличиваться по мере увеличения температуры духовки. Если омметр показывает, что датчик не работает, замените его.
Если ваша газовая духовка по-прежнему не нагревается после проверки или замены датчика температуры, возможно, у вас проблема с газовым запальником. В этом случае выполните действия, описанные в разделе «Духовка не нагревается».
После того, как все было проверено или заменено, повторите калибровку печи.
Разогрейте духовку до 350 градусов по Фаренгейту. Через 20 минут проверьте температуру внутри духовки с помощью термометра для духовки. Продолжайте проверять температуру каждые 20 минут в течение следующих 9 минут.от 0 минут до двух часов.
Сложите сумму показаний температуры и разделите на количество снятых вами показаний, чтобы получить среднюю температуру духовки.
Соответствующим образом отрегулируйте регулятор температуры духовки.

Дверца духовки не закрывается

Духовка, которая не закрывается, небезопасна для использования. Выполните следующие действия, чтобы исправить это:

Отключите духовку от сети (и выключите газ, если это газовая модель).
Потяните дверцу прямо вверх и наружу, чтобы извлечь ее из печи. Если он не поднимается, отвинтите все винты, удерживающие петли внутри духовки.
Проверьте петли. При необходимости замените их.
Проверьте, не сломаны ли дверные пружины. Выдвиньте нижний ящик и загляните под духовку, чтобы увидеть дверные пружины.
Удалите сломанные пружины плоскогубцами. Концы должны быть обернуты вокруг двух болтов. Замените их, повторно обернув концы новых пружин вокруг болтов.
Замените прокладку дверцы духовки.
Если дверца духовки по-прежнему не закрывается, возможно, необходимо заменить датчик дверцы.

Не горит внутреннее освещение

Как и другие лампочки, лампочка внутри духовки иногда гаснет. К счастью, это простая задача по ремонту духовки. Вот как заменить лампу духовки:

Снимите крышку лампы, обычно повернув ее на четверть оборота против часовой стрелки.
Снимите старую лампу, вытянув ее прямо наружу.
Используйте сухую ткань или перчатки для установки новой лампы (она должна быть того же типа, что и старая).

Духовка не самоочищается

Содержание духовки в чистоте важно для того, чтобы духовка не начала дымить из-за остатков пищи, которые пригорают. Вот что делать, если ваш цикл самоочистки перестал работать:

Убедитесь, что вы правильно запускаете цикл в соответствии с указаниями производителя. Установите таймеры и ручки правильно.
Управляйте своими ожиданиями. Крупные разливы внутри духовки оставят слой пепла, который может потребовать ручной очистки. Узнайте больше о , как работает самоочищающаяся духовка.
Если у вас по-прежнему возникают проблемы с циклом самоочистки, вам, вероятно, придется вызвать специалиста по ремонту, чтобы заменить электродвигатель дверного замка и переключатель, плату управления, термостат или какой-либо другой компонент, препятствующий работе духовки. запуск цикла самоочистки.

Непрерывный ремонт и техническое обслуживание — отличный способ продлить срок службы вашей духовки. Если вы обнаружите, что ваша духовка не работает, теперь вы знаете, как диагностировать и устранить проблему самостоятельно, а когда стоит обратиться к профессионалу.

Если вы являетесь участником программы American Home Shield®, используйте свою домашнюю гарантию , чтобы отправить запрос на обслуживание, когда вам потребуется ремонт духовки. Наша гарантия на духовку/варочную панель/плиту распространяется на все детали и компоненты вашего прибора, включая газовые горелки, элементы варочной панели, систему розжига и датчик температуры.

Узнайте больше о том, как American Home Shield может помочь защитить ваш бюджет, когда части ваших домашних систем и приборов выходят из строя из-за естественного износа. Ознакомьтесь с ценами и планами гарантии на дом сегодня.

Вам нужна помощь с духовкой? AHS ProConnect предлагает Ремонт духовки рядом с вами .

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Схемы магазина

Микроволновые печи | Как они работают?

Микроволновые печи | Как они работают? – Объясните этот материал

Вы здесь: Домашняя страница > Домашняя жизнь > Микроволновые печи

Дом
индекс А-Я
Случайная статья
Хронология
Учебное пособие
О нас
Конфиденциальность и файлы cookie

Криса Вудфорда. Последнее обновление: 22 декабря 2021 г.

Как бы любили наши предки микроволновые печи! Вместо того, чтобы часами сидеть у дымящихся дров, варя буйволиное рагу для своих Друзья каменного века, они могли просто выбросить все в микроволновке, нажал несколько кнопок, и еда была готова через минуту или два. Конечно, у них не было электричества, что могло что-то вроде проблемы…

Когда микроволновые печи стали популярными в 1970-е, они сняли бытовое удобство на новый уровень. Обычная духовка разогревает пищу очень медленно снаружи внутрь, но микроволновая печь использует крошечные, мощные радиоволны для приготовления пищи более равномерно (грубо говоря, мы иногда говорим, что он пропекается «изнутри наружу» — хотя это не совсем правильно). Вот почему микроволновая печь может приготовить кусок мяса примерно в шесть раз быстрее, чем обычная духовка. Микроволновые печи также экономят энергию, потому что вы можете готовить сразу, не дожидаясь, пока духовка сначала нагреется до высокой температуры. Давайте поближе посмотрите как они работают!

Содержание

Что такое кулинария?
Как в микроволновке готовят еду?
- Готовят ли микроволны изнутри наружу?
Кто изобрел микроволновую печь?
Насколько эффективны микроволновые печи?
Безопасны ли микроволновые печи?
Узнать больше

Что такое готовить?

Микроволновые печи такие быстрые и эффективные, потому что они направляют тепловую энергию непосредственно к молекулам (мельчайшим частицам) внутри пищи. Микроволны нагревают пищу так же, как солнце нагревает ваше лицо — за счет излучения.

Микроволны очень похожи на электромагнитные волны, которые распространяются по воздуху из Телевизионные и радиопередатчики. Это невидимый электрический узор вверх и вниз. и магнетизм, который мчится по воздуху со скоростью света (300 000 км или 186 000 миль в секунду).

Хотя радиоволны действительно могут быть очень длинными (некоторые измеряют десятки километров или миль между одним гребнем волны и другим), они также могут быть крошечными: микроволны — это фактически самые короткие радиоволны, а длина микроволн, которые готовят пищу в вашей духовке, составляет всего 12 см (примерно 5 дюймов). (Подробнее об электромагнитных волнах вы можете прочитать в нашей статье на электромагнитном спектре.)

Фото: Микроволны для приготовления пищи имеют длину около 12 см (~ 5 дюймов) — длину этой ручки.

Несмотря на свои небольшие размеры, микроволновые печи несут в себе огромное количество энергия. Одним из недостатков микроволн является то, что они могут повредить живые клетки и салфетка. Вот почему микроволны могут быть вредны для людей и почему микроволновые печи окружены прочными металлическими ящиками, которые не дают волне уйти. При нормальной эксплуатации микроволновые печи совершенно безопасны. Несмотря на это, Микроволны могут быть очень опасны, так что никогда не обманывайтесь. рядом с микроволновой печью. Микроволны также используются в сотовых телефонах (мобильных телефонах), где они передают ваш голос вперед и назад по воздуху, а также в радарах.

Фото: «Варочная камера» обычной микроволновой печи. Этот прочный металлический ящик предотвращает утечку вредных микроволн. Микроволны генерируются устройством, называемым магнетрон, который находится за перфорированной металлической сеткой на с правой стороны (сразу за лампой, которая освещает духовку внутри). Если вы посмотрите через сетку, вы сможете увидеть горизонтальное охлаждение. плавники на магнетроне (которые выглядят как стопка параллельных, горизонтальных металлические пластины). Обратите также внимание на поворотный стол, который поворачивает еду, чтобы микроволны готовили ее. это равномерно. Тыльная сторона двери покрыта защитным металлом марля, чтобы предотвратить выход микроволн.

Как в микроволновке готовят еду?

Как микроволновка превращает электричество в тепло? Как это!

Внутри прочной металлической коробки находится микроволновый генератор, называемый магнетроном. Когда ты начнешь приготовление пищи, магнетрон берет электроэнергию из розетки и преобразует его в мощные 12-сантиметровые (4,7 дюйма) радиоволны.
Магнетрон направляет эти волны в отделение для пищевых продуктов через канал, называемый волной. руководство.
Еда лежит на вращающемся подносе, который медленно вращается, чтобы микроволны приготовили ее равномерно.
Микроволны отражаются от отражающих металлических стенок отделения для пищевых продуктов, как свет отражается от зеркала. Когда микроволны достигают самой еды, они не просто отскакивают от нее. Просто поскольку радиоволны могут проходить прямо через стены вашего дома, поэтому микроволны проникают внутрь продуктов. Проходя по ней, они заставить молекулы внутри него вибрировать быстрее.
Вибрирующие молекулы обладают теплом, поэтому чем быстрее вибрируют молекулы, тем горячее еда становится. Таким образом, микроволны передают свою энергию на молекулы в пище, быстро нагревая ее.

Готовят ли микроволны изнутри наружу?

В обычной духовке тепло должно проходить от электрических ТЭНов. (или газовые горелки), расположенные на дне и по бокам плиты, в еду, которая готовится в основном за счет проводимость снаружи вовнутрь — от наружных слоев к внутренним. Вот почему пирог, приготовленный в обычной духовке, может подгореть по краям и вообще не пропечься в середине. Люди иногда говорят, что микроволновые печи готовят пищу «изнутри наружу», что немного глянцево. и не совсем правильно. Когда люди говорят это, на самом деле они имеют в виду, что микроволновые печи одновременно возбуждают молекулы прямо через пищу, так что обычно готовить быстрее и равномернее, чем в противном случае.

Работа: Микроволны (оранжевые) готовят пищу, в основном заставляя молекулы воды (красные и синие) «вибрировать». внутри него.

То, как пища готовится в микроволновой печи, в основном зависит от того, из чего она сделана. Микроволны сильнее возбуждают жидкости в продуктах, поэтому что-то вроде фруктового пирога (с более высоким содержанием жидкости в центре) действительно будет готовиться изнутри наружу, потому что внутри самое высокое содержание воды. Вы должны быть очень осторожны, съев яблоко, приготовленное в микроволновке. пирог, потому что внутри может быть кипяток, а снаружи корочка едва теплая. С другими продуктами, в которых содержание воды распределено более равномерно, вы, вероятно, обнаружите, что они готовятся снаружи внутрь, как в обычной духовке. Поскольку они работают за счет возбуждения молекул воды, микроволны также имеют тенденцию высушивать пищу больше, чем обычные духовки.

Другим важным фактором является размер и форма того, что вы готовите. Микроволны не могут проникнуть глубже, чем на сантиметр или два. (возможно, на дюйм или около того) в пищу. Подобно пловцам, ныряющим в воду, они теряют энергию с того момента, как они входят в пищу, и после этого первого сантиметра или около того у них не остается достаточно энергии, чтобы проникнуть глубже. Если вы готовите что-то большое (скажем, кусок мяса в большой микроволновой печи), только внешний слой «кожи» будет приготовлен самими волнами; салон будет вариться снаружи внутри методом кондукции. К счастью, большинство блюд, которые люди готовят в маленьких микроволновых печах, имеют диаметр не более пары сантиметров (вспомните мясной или фруктовый пирог, который можно приготовить в микроволновой печи). К сожалению, так как еда внутри и снаружи готовится по-разному и с разной скоростью, легко получить что-то, что приготовлено снаружи и не прожарено внутри. или пережаренный снаружи и приготовленный прямо в середине. Как и любой другой способ приготовления пищи, микроволновая печь имеет свои недостатки и требует некоторого привыкания.

Вы заметите, что для обедов, которые можно приготовить в микроволновой печи, указывается «время приготовления» в несколько минут, за которым следует «время выдержки». это часто так же долго (когда вы оставляете приготовленную пищу в покое, прежде чем съесть ее). В этот период питание эффективно продолжает готовить: более горячие части пищи передают тепло за счет теплопроводности более холодным частям, мы надеемся, обеспечивая равномерное приготовление пищи повсюду.

То, как микроволновые печи распределяют свои микроволны, также может приводить к необычным способам приготовления блюд, т.к. Зло Безумный Ученые Лаборатории узнали об этом, когда пытались приготовить индийские закуски в различных микроволновых печах.

Рекламные ссылки

Кто изобрел микроволновую печь?

Как и многие великие изобретения, микроволновые печи появились случайно. открытие. Еще в 1950-х годах американский инженер-электрик Перси Спенсер (1894–1970) проводил эксперименты с магнетроном в производственной компании Raytheon, где он работал. В то время Основное применение магнетронов было в радарах: способ использования радиоволн для помощи самолеты и корабли ориентируются в плохую погоду или в темноте.

Однажды у Перси Спенсера была плитка шоколада. кармане, когда он включил магнетрон. К его удивлению, бар быстро расплавился из-за тепла, выделяемого магнетроном. Это дало ему пришла в голову мысль, что магнетрон можно использовать для приготовления пищи. После успешно приготовив попкорн, он понял, что может развить микроволновая печь для приготовления любых блюд. Он получил ряд патентов на эта идея в начале 1950-х годов, в том числе идея для приготовления кофе в микроволновой печи пивовар (патент США 2 601 067, выдан 17 июня 1919 г.52) и тот, который я проиллюстрировал здесь (патент США 2,495,429 «Метод обработки пищевых продуктов» 24 января 1950 г.), на котором показана основная работа микроволновой печи. В этом патенте вы можете найти краткое изложение самого Спенсера о том, как работает его изобретение:

«. ..используя длины волн, попадающие в микроволновую область электромагнитного спектра… Таким образом, длина волны энергии становится сравнимой со средним размером пищевого продукта, подлежащего приготовлению, и в результате тепло, выделяемое в пищевых продуктах, становится интенсивным, затрачиваемая энергия становится минимум, и весь процесс становится эффективным и коммерчески осуществимым».

Раннее оборудование Спенсера было относительно грубым по сравнению с современными микроволновыми печами, которые легко протирать. 1,5 метра (5 футов) в высоту! С тех пор микроволновые печи стали намного компактнее, и их было продано миллионы по всему миру.

Легко списать изобретение Спенсера на “просто” счастливую случайность, но дело было не только в этом: оно требует правильный вид изобретательского ума, чтобы ухватиться за открытие и сделать что-то из него. как читатель Дайджест журнала позже сообщается, Спенсер «продемонстрировал, что ничто не выходит за рамки понимания человека, который хочет знать, что происходит, и чувствует ответственность за то, чтобы что-то предпринять». Об этом свидетельствуют 130 патентов, которые он получил за свою жизнь. и его изобретательской способности претворять научные идеи в жизнь.

Работа: Один из оригинальных патентных рисунков Перси Спенсера для микроволновой печи. печь. Я раскрасил его здесь, чтобы вы могли видеть его более четко и понять, насколько он похож на микроволновку, которую я купил. описан выше. Слева (красный) у нас есть входящая электроэнергия. Это заставляет пару магнетронов (синие) генерировать микроволны, которые направляются по линиям передачи (желтые) и волноводу (оранжевые) к приготовлению пищи. отсек (зеленый). Работа предоставлена Управлением по патентам и товарным знакам США.

Насколько эффективны микроволновые печи?

Вы можете ожидать, что микроволновая печь будет намного эффективнее, чем другие формы приготовления пищи: другими словами, вы ожидаете, что больше энергии, поступающей от силового кабеля, будет преобразовано в тепло в вашей пище и меньше будет потрачено впустую другими способами. В целом правильно: готовить в микроволновке дешевле и быстрее, чем в обычной духовке, потому что вам не нужно разогревать саму духовку, прежде чем вы сможете готовить.

Но это еще не все. Если вы хотите разогреть лишь небольшое количество еды (или чашку горячей воды), микроволновая печь духовка не обязательно лучшая вещь для использования. Когда вы что-то готовите в микроволновой печи, вы не только наполняете пищу энергией, но и заряжаете ее энергией. электродвигатель, вращающий относительно тяжелый стеклянный поворотный стол. Хотя для приготовления пищи в духовке не нужно нагревать отделение для продуктов, микроволновая печь на самом деле достаточно теплый после того, как он был включен в течение некоторого времени, так что есть некоторые потери тепла. Магнетрон не совсем эффективен при преобразовании электричество в микроволновки: будет жарко. И вы также должны питать электронную схему, дисплей таймера и, возможно, охлаждающий вентилятор. В совокупности все эти факторы делают микроволновую печь менее эффективной, чем она могла бы быть.

Насколько менее эффективно? Физик Том Мерфи недавно сравнил энергоэффективность различных методов кипячения воды и обнаружил (возможно, к удивлению), что эффективность составляет всего около 40 процентов, что примерно вдвое меньше. как при использовании электрического чайника.

Безопасны ли микроволновые печи?

Вы беспокоитесь о том, что стоите слишком близко к своей микроволновой печи, когда она гудит, жужжит и взрывается, что замороженный блок в дымящийся вкусный ужин? Не! Полости для приготовления пищи в микроволновых печах представляют собой герметичные металлические контейнеры: используйте микроволновую печь в обычном режиме, и волны не могут просочиться наружу. Если вы внимательно посмотрите на внутреннюю часть стеклянной двери, то обнаружите, что к задней ее части приклеена металлическая сетка; те отверстия, которые вы видите в нем, слишком малы, чтобы пропускать микроволны. Другая функция безопасности (называемая блокировкой) сохраняет вас в целости и сохранности: если вы попытаетесь открыть дверь, магнетрон немедленно перестанет жужжать; большинство микроволновых печей на самом деле имеют две независимые блокировки на случай, если одна из них выйдет из строя. Конечно, все же стоит соблюдать меры предосторожности. Вы не хотите, чтобы микроволны вытекали из вашей духовки, поэтому, если дверца не закрывается должным образом (возможно, из-за того, что она заклеена пролитой едой), если сетка на задней части стекла начала ржаветь и отслаиваться, если блокировки не работает, или машина дает вам основания думать, что она может протекать, немедленно отремонтируйте или замените ее.

Фото: Микроволновая печь имеет защитную металлическую решетку на внутренней стороне дверцы. Вы можете заглянуть в духовку, когда дверца закрыта, потому что свет может проникать через отверстия в марле. Микроволны, однако, намного больше, чем световые волны, поэтому они слишком велики, чтобы пройти через отверстия и оставаться надежно «запертыми» внутри.

Даже если ваша микроволновка «течет», это вряд ли причинит вам вред. Хотя микроволновые печи могут производить внутри очень большую мощность (до 1000 Вт в типичной большой печи), мощность очень быстро падает по мере удаления. Вне камеры для приготовления пищи и на некотором расстоянии даже негерметичная микроволновая печь будет производить лишь незначительное количество электромагнитного излучения — меньше, чем вы уловили бы от мобильного телефона. По данным Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США, на расстоянии около 5 см (2 дюйма) мощность, которую может утечь микроволновая печь, составляет около 5 милливатт на квадратный сантиметр, что «намного ниже уровня, который, как известно, вредит людям». на расстоянии около 50 см (20 дюймов) это снова примерно на 1 процент. Даже если вы стоите рядом с протекающей микроволновой печью, вам нужно гораздо дольше подвергаться воздействию гораздо более высоких уровней радиации, чтобы возник какой-либо реальный риск для вашего здоровья. Всемирная организация здравоохранения успокаивает по этому поводу: «термические повреждения могут возникнуть только при длительном воздействии очень высоких уровней мощности, намного превышающих те, которые измеряются вокруг микроволновых печей». Другими словами, просто слишком мало энергии, чтобы нагреть ткани вашего тела настолько, чтобы причинить вред.

И если вы когда-нибудь задавались вопросом, почему вы не можете разогреть свой ужин с помощью мобильного телефона (который, помните, использует волны аналогичного размера), объяснение точно такое же: не хватает мощности. Даже если вы поставите свой мобильный телефон прямо на замороженный обед, он не выделит достаточно энергии для выработки тепла, необходимого для приготовления пищи, независимо от того, как долго вы оставите его там.

Узнайте больше

На этом сайте

Энергия (обзор энергии и способов ее использования)
Галогенные варочные панели
Индукционные варочные панели
Тепло (общее введение в тепловую энергию и теплопередачу)

Книги

Что Эйнштейн рассказал своему повару Роберта Волке, Нортон, 2002 г. Это остроумное и очень легко читаемое введение в кулинарию (в основном химию) включает длинный раздел о различных аспектах приготовления пищи в микроволновой печи («Глава 8: Таинственные микроволны»). “). Он также охватывает науку, стоящую за многими другими темами, связанными с едой.

Статьи

Факты о микроволновых печах Джона Р. Фри, Popular Science, февраль 1973 г. Это может быть старая статья, но это прекрасное введение в микроволновые печи и то, какими революционными они были, когда только появились.

Здоровье и безопасность

Эти официальные источники должны заверить вас в том, что микроволновые печи действительно безопасны:

Радиация микроволновых печей: Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США, 8 октября 2014 г.
5 советов по безопасному использованию микроволновой печи: Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (без даты). Простые советы включают в себя: прочитайте и следуйте инструкциям; используйте правильные контейнеры; не перегревайте случайно; следите за утечкой микроволн; и не используйте печи со сломанными дверцами.
Электромагнитные поля и общественное здравоохранение: микроволновые печи: Всемирная организация здравоохранения, февраль 2005 г.

Патенты

Если вы более технически подкованы, возможно, вам стоит прочитать патенты Перси Спенсера. Их довольно много — и вот три, чтобы начать вас:

Патент США 2,495,429: Метод обработки пищевых продуктов Перси Спенсером, выданный 24 января 1950 г. Оригинальный патент Спенсера на микроволновую печь, показанный выше.
Патент США 2 601 067: Приготовление кофе Перси Спенсером, выдан 17 июня 1952 г. Микроволновая печь, которая может варить кофе!
Патент США 2408235: Высокоэффективный магнетрон Перси Спенсера, 24 сентября 1946 г. Типичный резонаторный магнетрон военного времени.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Следуйте за нами

Оценить эту страницу

Пожалуйста, оцените или оставьте отзыв на этой странице, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2006/2020) Микроволновые печи. Получено с https://www.explainthatstuff.com/microwaveovens.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем веб-сайте…

Связь
Компьютеры
Электричество и электроника
Энергия
Машиностроение
Окружающая среда

Гаджеты
Домашняя жизнь
Материалы
Наука
Инструменты и инструменты
Транспорт

↑ Вернуться к началу

Микроволновые печи | Как они работают?

Микроволновые печи | Как они работают? – Объясните этот материал

Вы здесь: Домашняя страница > Домашняя жизнь > Микроволновые печи

Дом
индекс А-Я
Случайная статья
Хронология
Учебное пособие
О нас
Конфиденциальность и файлы cookie

org/Person”> Криса Вудфорда. Последнее обновление: 22 декабря 2021 г.

Когда в 1970-х годах стали популярны микроволновые печи, они подняли бытовое удобство на новый уровень. Обычная духовка разогревает пищу очень медленно снаружи внутрь, но микроволновая печь использует крошечные, мощные радиоволны для приготовления пищи более равномерно (грубо говоря, мы иногда говорим, что он пропекается «изнутри наружу» — хотя это не совсем правильно). Вот почему микроволновая печь может приготовить кусок мяса примерно в шесть раз быстрее, чем обычная духовка. Микроволновые печи также экономят энергию, потому что вы можете готовить сразу, не дожидаясь, пока духовка сначала нагреется до высокой температуры. Давайте поближе посмотрите как они работают!

Содержание

Что такое кулинария?
Как в микроволновке готовят еду?
- Готовят ли микроволны изнутри наружу?
Кто изобрел микроволновую печь?
Насколько эффективны микроволновые печи?
Безопасны ли микроволновые печи?
Узнать больше

Что такое готовить?

Фото: Микроволны для приготовления пищи имеют длину около 12 см (~ 5 дюймов) — длину этой ручки.

Как в микроволновке готовят еду?

Как микроволновка превращает электричество в тепло? Как это!

Внутри прочной металлической коробки находится микроволновый генератор, называемый магнетроном. Когда ты начнешь приготовление пищи, магнетрон берет электроэнергию из розетки и преобразует его в мощные 12-сантиметровые (4,7 дюйма) радиоволны.
Магнетрон направляет эти волны в отделение для пищевых продуктов через канал, называемый волной. руководство.
Еда лежит на вращающемся подносе, который медленно вращается, чтобы микроволны приготовили ее равномерно.
Микроволны отражаются от отражающих металлических стенок отделения для пищевых продуктов, как свет отражается от зеркала. Когда микроволны достигают самой еды, они не просто отскакивают от нее. Просто поскольку радиоволны могут проходить прямо через стены вашего дома, поэтому микроволны проникают внутрь продуктов. Проходя по ней, они заставить молекулы внутри него вибрировать быстрее.
Вибрирующие молекулы обладают теплом, поэтому чем быстрее вибрируют молекулы, тем горячее еда становится. Таким образом, микроволны передают свою энергию на молекулы в пище, быстро нагревая ее.

Готовят ли микроволны изнутри наружу?

Рекламные ссылки

Кто изобрел микроволновую печь?

Однажды у Перси Спенсера была плитка шоколада. кармане, когда он включил магнетрон. К его удивлению, бар быстро расплавился из-за тепла, выделяемого магнетроном. Это дало ему пришла в голову мысль, что магнетрон можно использовать для приготовления пищи. После успешно приготовив попкорн, он понял, что может развить микроволновая печь для приготовления любых блюд. Он получил ряд патентов на эта идея в начале 1950-х годов, в том числе идея для приготовления кофе в микроволновой печи пивовар (патент США 2 601 067, выдан 17 июня 1919 г. 52) и тот, который я проиллюстрировал здесь (патент США 2,495,429 «Метод обработки пищевых продуктов» 24 января 1950 г.), на котором показана основная работа микроволновой печи. В этом патенте вы можете найти краткое изложение самого Спенсера о том, как работает его изобретение:

«…используя длины волн, попадающие в микроволновую область электромагнитного спектра… Таким образом, длина волны энергии становится сравнимой со средним размером пищевого продукта, подлежащего приготовлению, и в результате тепло, выделяемое в пищевых продуктах, становится интенсивным, затрачиваемая энергия становится минимум, и весь процесс становится эффективным и коммерчески осуществимым».

Насколько эффективны микроволновые печи?

Безопасны ли микроволновые печи?

Узнайте больше

На этом сайте

Энергия (обзор энергии и способов ее использования)
Галогенные варочные панели
Индукционные варочные панели
Тепло (общее введение в тепловую энергию и теплопередачу)

Книги

Что Эйнштейн рассказал своему повару Роберта Волке, Нортон, 2002 г. Это остроумное и очень легко читаемое введение в кулинарию (в основном химию) включает длинный раздел о различных аспектах приготовления пищи в микроволновой печи («Глава 8: Таинственные микроволны»). “). Он также охватывает науку, стоящую за многими другими темами, связанными с едой.

Статьи

Факты о микроволновых печах Джона Р. Фри, Popular Science, февраль 1973 г. Это может быть старая статья, но это прекрасное введение в микроволновые печи и то, какими революционными они были, когда только появились.

Здоровье и безопасность

Эти официальные источники должны заверить вас в том, что микроволновые печи действительно безопасны:

Радиация микроволновых печей: Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США, 8 октября 2014 г.
5 советов по безопасному использованию микроволновой печи: Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (без даты). Простые советы включают в себя: прочитайте и следуйте инструкциям; используйте правильные контейнеры; не перегревайте случайно; следите за утечкой микроволн; и не используйте печи со сломанными дверцами.
Электромагнитные поля и общественное здравоохранение: микроволновые печи: Всемирная организация здравоохранения, февраль 2005 г.

Патенты

Патент США 2,495,429: Метод обработки пищевых продуктов Перси Спенсером, выданный 24 января 1950 г. Оригинальный патент Спенсера на микроволновую печь, показанный выше.
Патент США 2 601 067: Приготовление кофе Перси Спенсером, выдан 17 июня 1952 г. Микроволновая печь, которая может варить кофе!
Патент США 2408235: Высокоэффективный магнетрон Перси Спенсера, 24 сентября 1946 г. Типичный резонаторный магнетрон военного времени.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Следуйте за нами

Оценить эту страницу

Пожалуйста, оцените или оставьте отзыв на этой странице, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Подробнее на нашем веб-сайте…

Связь
Компьютеры
Электричество и электроника
Энергия
Машиностроение
Окружающая среда

Гаджеты
Домашняя жизнь
Материалы
Наука
Инструменты и инструменты
Транспорт

↑ Вернуться к началу

Микроволновые печи | Как они работают?

Микроволновые печи | Как они работают? – Объясните этот материал

Вы здесь: Домашняя страница > Домашняя жизнь > Микроволновые печи

Дом
индекс А-Я
Случайная статья
Хронология
Учебное пособие
О нас
Конфиденциальность и файлы cookie

org/Person”> Криса Вудфорда. Последнее обновление: 22 декабря 2021 г.

Содержание

Что такое кулинария?
Как в микроволновке готовят еду?
- Готовят ли микроволны изнутри наружу?
Кто изобрел микроволновую печь?
Насколько эффективны микроволновые печи?
Безопасны ли микроволновые печи?
Узнать больше

Что такое готовить?

Фото: Микроволны для приготовления пищи имеют длину около 12 см (~ 5 дюймов) — длину этой ручки.

Как в микроволновке готовят еду?

Как микроволновка превращает электричество в тепло? Как это!

Внутри прочной металлической коробки находится микроволновый генератор, называемый магнетроном. Когда ты начнешь приготовление пищи, магнетрон берет электроэнергию из розетки и преобразует его в мощные 12-сантиметровые (4,7 дюйма) радиоволны.
Магнетрон направляет эти волны в отделение для пищевых продуктов через канал, называемый волной. руководство.
Еда лежит на вращающемся подносе, который медленно вращается, чтобы микроволны приготовили ее равномерно.
Микроволны отражаются от отражающих металлических стенок отделения для пищевых продуктов, как свет отражается от зеркала. Когда микроволны достигают самой еды, они не просто отскакивают от нее. Просто поскольку радиоволны могут проходить прямо через стены вашего дома, поэтому микроволны проникают внутрь продуктов. Проходя по ней, они заставить молекулы внутри него вибрировать быстрее.
Вибрирующие молекулы обладают теплом, поэтому чем быстрее вибрируют молекулы, тем горячее еда становится. Таким образом, микроволны передают свою энергию на молекулы в пище, быстро нагревая ее.

Готовят ли микроволны изнутри наружу?

Рекламные ссылки

Кто изобрел микроволновую печь?

Однажды у Перси Спенсера была плитка шоколада. кармане, когда он включил магнетрон. К его удивлению, бар быстро расплавился из-за тепла, выделяемого магнетроном. Это дало ему пришла в голову мысль, что магнетрон можно использовать для приготовления пищи. После успешно приготовив попкорн, он понял, что может развить микроволновая печь для приготовления любых блюд. Он получил ряд патентов на эта идея в начале 1950-х годов, в том числе идея для приготовления кофе в микроволновой печи пивовар (патент США 2 601 067, выдан 17 июня 1919 г. 52) и тот, который я проиллюстрировал здесь (патент США 2,495,429 «Метод обработки пищевых продуктов» 24 января 1950 г.), на котором показана основная работа микроволновой печи. В этом патенте вы можете найти краткое изложение самого Спенсера о том, как работает его изобретение:

«…используя длины волн, попадающие в микроволновую область электромагнитного спектра… Таким образом, длина волны энергии становится сравнимой со средним размером пищевого продукта, подлежащего приготовлению, и в результате тепло, выделяемое в пищевых продуктах, становится интенсивным, затрачиваемая энергия становится минимум, и весь процесс становится эффективным и коммерчески осуществимым».

Насколько эффективны микроволновые печи?

Безопасны ли микроволновые печи?

Узнайте больше

На этом сайте

Энергия (обзор энергии и способов ее использования)
Галогенные варочные панели
Индукционные варочные панели
Тепло (общее введение в тепловую энергию и теплопередачу)

Книги

Что Эйнштейн рассказал своему повару Роберта Волке, Нортон, 2002 г. Это остроумное и очень легко читаемое введение в кулинарию (в основном химию) включает длинный раздел о различных аспектах приготовления пищи в микроволновой печи («Глава 8: Таинственные микроволны»). “). Он также охватывает науку, стоящую за многими другими темами, связанными с едой.

Статьи

Факты о микроволновых печах Джона Р. Фри, Popular Science, февраль 1973 г. Это может быть старая статья, но это прекрасное введение в микроволновые печи и то, какими революционными они были, когда только появились.

Здоровье и безопасность

Эти официальные источники должны заверить вас в том, что микроволновые печи действительно безопасны:

Радиация микроволновых печей: Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США, 8 октября 2014 г.
5 советов по безопасному использованию микроволновой печи: Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (без даты). Простые советы включают в себя: прочитайте и следуйте инструкциям; используйте правильные контейнеры; не перегревайте случайно; следите за утечкой микроволн; и не используйте печи со сломанными дверцами.
Электромагнитные поля и общественное здравоохранение: микроволновые печи: Всемирная организация здравоохранения, февраль 2005 г.

Патенты

Патент США 2,495,429: Метод обработки пищевых продуктов Перси Спенсером, выданный 24 января 1950 г. Оригинальный патент Спенсера на микроволновую печь, показанный выше.
Патент США 2 601 067: Приготовление кофе Перси Спенсером, выдан 17 июня 1952 г. Микроволновая печь, которая может варить кофе!
Патент США 2408235: Высокоэффективный магнетрон Перси Спенсера, 24 сентября 1946 г. Типичный резонаторный магнетрон военного времени.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Следуйте за нами

Оценить эту страницу

Пожалуйста, оцените или оставьте отзыв на этой странице, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Подробнее на нашем веб-сайте…

Связь
Компьютеры
Электричество и электроника
Энергия
Машиностроение
Окружающая среда

Гаджеты
Домашняя жизнь
Материалы
Наука
Инструменты и инструменты
Транспорт

↑ Вернуться к началу

Почему моя духовка внезапно перестала работать?

Почему моя духовка внезапно перестала работать? | Ремонт бытовой техники Торонто

Опубликовано Prime Appliance Repairs

Июль 2021

Как и у любой бытовой техники, у вашей духовки могут возникнуть проблемы. Как правило, газовые духовки легче ремонтировать, потому что в них не так много технических деталей или проводки. Кроме того, не многие люди используют газовые печи в своих домах. Электрические духовки, с другой стороны, становятся все более популярными в Канаде. И спрос на услуги по ремонту бытовой техники увеличился.

Сегодня электричество – это то, чем современные домохозяйства пользуются круглосуточно и без выходных. К сожалению, это не на 100% надежно. Итак, вы недавно заметили, что ваша еда не готовится должным образом?

Возможно, ваша духовка плохо работает или отказывается включаться? Возможно, вам потребуется устранить неполадки. Хотя в конечном итоге вам могут потребоваться услуги профессионала, в идеале вы должны попытаться исправить это своими руками.

Устранение неполадок в вашей духовке Самостоятельная работа не только поможет вам сэкономить деньги, но и ускорит процедуру ремонта в случае возникновения чрезвычайной ситуации. Тем не менее, если вы не знакомы с компонентами духовки, мы можем вам помочь.

В этой статье мы обсудим некоторые распространенные проблемы, из-за которых ваша духовка перестает работать. Выявив неисправность, вы сможете устранить ее, когда она появится в следующий раз.

Инструменты, которые вам понадобятся

При осмотре вашей духовки на наличие неисправностей вам, возможно, придется согласиться на услуги по ремонту духовки для их устранения. Наем техника может стоить от 200 до 400 долларов. Хотя в конечном итоге вам может понадобиться специалист по ремонту, вы можете сократить расходы, устранив неполадки в духовке своими руками.

При ремонте не заменяйте никакие детали духовки, пока действует гарантия. Потому что, заменив элемент, вы не сможете воспользоваться гарантией, если возникнет такая ситуация. Так что, если вы любите делать своими руками, вот несколько инструментов, которые сделают ремонт вашей духовки легкой прогулкой.

Руководство пользователя: Очень важно, чтобы вы работали с руководством пользователя вашей духовки. Руководство содержит всю информацию, которая может вам понадобиться для ремонта вашей духовки. Не говоря уже о том, что это поможет вам определить незнакомые вам части духовки. Если вы потеряли или выбросили руководство пользователя, вы можете получить его в магазине бытовой техники. Убедитесь, что вы выбрали руководство пользователя, которое соответствует модели вашей духовки.
Мультиметр: Мультиметр позволяет проводить простые тесты, чтобы определить, почему ваша духовка не работает. Он сканирует как сопротивление, так и уровень напряжения, проходящего через проводку.

Статья по теме: Духовка не нагревает: 5 распространенных причин, по которым духовка не нагревает

Причины, по которым духовка не работает

Если духовка не работает, наиболее распространенной неисправностью является неисправность нагревательного элемента. В результате постоянного использования ваш нагревательный элемент, скорее всего, перегреется. К счастью, это одна из частей духовки, которую легко заменить. Прежде чем проверять печь на наличие неисправностей, обязательно отключите ее от источника питания и выключите. Вот проблемы, на которые следует обратить внимание в вашей духовке.

Неисправное зажигание

Неработающий запальник вашей духовки — это проблема, которую вы легко заметите, не консультируясь со специалистом. Как только вы включаете духовку, и она не нагревается должным образом или вообще не нагревается, у вас неисправное зажигание. Горелка вашей плиты светится, но не греет, возможно, из-за слабого или грязного воспламенителя. К сожалению, большинство электрических духовок поставляются со слабыми запальниками, поэтому вам, возможно, придется их заменить.

Обратитесь к руководству пользователя, чтобы узнать площадь вашего воспламенителя. Часто это целый блок, расположенный за духовкой. Воспламенитель представляет собой двухпроводную клемму, обернутую сеткой из решетчатого железа.
Если воспламенитель не виден в духовке, удалите его, открутив болты от нижней панели духовки.
С помощью мультиметра проверьте непрерывность света. Мультиметр должен показывать от 0 до 1100 Ом. Если он не показывает число между этим диапазоном, ваш воспламенитель является причиной того, что ваша духовка не нагревается.
Выключите газ и удалите из него мусор и грязь.
Затем используйте швейную иглу, чтобы очистить зазор контрольной лампы.
Если эти процессы не решают проблему, лучше всего нанять техника.

Проблемы с предохранителем

Если ваша духовка вообще не работает, проверьте предохранитель. Неисправность предохранителя характерна для всех электроприборов, поэтому ваша духовка не является исключением. Проблема может быть из-за проблем с проводкой. В других случаях ток в вашем доме может привести к неисправности духовки. Перегоревший предохранитель не всегда легко починить, потому что несколько проводов соединяются с различными компонентами духовки.

Таким образом, замена неисправного предохранителя может не решить проблему быстро. Но, если вы можете сразу найти неисправный предохранитель, в идеале вы его замените. Если ваш плавкий предохранитель неисправен, заменить его просто.

Имейте в виду, что всякий раз, когда вы меняете использование духовки, всегда заменяйте ее аналогичным предохранителем.
При проблемах с внутренней проводкой обращайтесь к профессиональному специалисту по ремонту духовых шкафов.

Проверьте датчик температуры вашей духовки

Каждая электрическая и газовая духовка поставляется с датчиком температуры, который регулирует температуру духовки. Если датчик духового шкафа не работает, это может привести к нестабильной температуре приготовления, т. е. к подгоранию пищи. Датчик представляет собой узкую трубку, закрепленную в верхней части духовки. Однако более современные электрические духовки имеют цифровой дисплей, на котором отображается код ошибки.

При этом вы сможете быстро определить неисправность. В большинстве случаев ваш датчик выходит из строя, потому что он касается стенки духовки. Если это так, аккуратно наклоните его в сторону от стенки духовки. Но если проблема не устранена, значит, сам ваш датчик неисправен и нуждается в замене.

Перед заменой датчика обязательно осмотрите провода и элементы духовки. В некоторых газовых духовках без датчика для регулирования температуры используется сенсорная лампа. Поэтому, если лампочка датчика в духовке не загорается, проверьте, не перегорела ли она.

Перед проверкой мультиметром убедитесь, что духовка отключена.
Чтобы заменить датчик, вы можете потратить от 15 до 30 долларов на новый.
После покупки следуйте инструкциям в руководстве пользователя по установке нового датчика.

Нагревательный элемент неисправен

Если гарантия на вашу духовку истекла, проблема с неисправным нагревательным элементом обязательно возникнет. К счастью, замена нагревательного элемента — это задача, которую вы можете выполнить без профессиональной помощи. Ваша электрическая духовка имеет два нагревательных элемента: жарит и выпекает. Жарки располагаются вверху, а выпечка — в задней части духовки.

Таким образом, вы можете легко определить, какой нагревательный элемент духовки не работает. Отличный нагревательный элемент светится красным. Итак, если ваш стержень не светится красным, вот что нужно сделать:

Во-первых, проверьте нагревательный элемент (изогнутый луч на нижней стороне духовки). Если вы не уверены, какой компонент неисправен, установите духовой шкаф на «предварительную выпечку», чтобы включить оба компонента.
Затем включите духовку на 400 градусов по Фаренгейту.
Наблюдайте за обоими элементами, пока они нагреваются. Если какой-либо из стержней не светится красным, его следует заменить.
В зависимости от модели и производителя их замена может стоить от 25 до 55 долларов.
Чтобы установить новые нагревательные элементы, ознакомьтесь с инструкциями по замене неисправного компонента в руководстве по духовке.
Если после установки нового элемента ничего не меняется, причиной того, что духовой шкаф не работает, может быть проблема с электрикой.
На этом этапе вам может понадобиться осмотреть провода, соединяющие нагревательный элемент. Возможно, есть плохое соединение или неисправный провод, который мешает работе вашего элемента.
Для тщательного тестирования обратитесь к техническому специалисту, который поможет вам проверить термостаты, переключатели и предохранители, чтобы определить причину проблемы.

Неисправная плата управления

Если при проверке датчика он продолжает показывать точное сопротивление, проблема может заключаться в плате управления духовки. Хотя вы не можете проверить плату управления, вы можете визуально проверить наличие коротких замыканий или признаков горения. Если вы заметили любой из этих признаков, вы должны немедленно заменить плату.

Если вы хотите устранить неполадки в электрической духовке, мы советуем вам сначала проверить плату управления, потому что это дефект, который может остаться незамеченным, что, в свою очередь, заставит вас тратить ненужные деньги на другие части вашей духовки.

Сгоревшая проводка

Если ваша электрическая духовка имеет двойные нагревательные элементы, у нее есть два реле, которые, скорее всего, сгорят. Иногда источник питания для жарки или выпечки может сгореть и повлиять на схему вашей духовки. Поэтому, если вы заметили или почувствовали запах сгоревшего провода, обязательно замените его. Убедитесь, что ваша духовка остыла, прежде чем отсоединять поврежденные кабели.

Поврежденные переключатели

Неисправный переключатель может быть еще одной причиной, по которой ваша духовка не работает. Либо селекторный переключатель, который регулирует ваши настройки, сгорел, либо главный переключатель, который питает компоненты, неисправен. Ремонт и замена этих переключателей довольно проста. После устранения неисправности выполните проверку высоким напряжением, чтобы убедиться, что выключатель обеспечивает достаточную мощность для вашей духовки. Однако, если вы не можете сделать работу своими руками, вызовите мастера.

Источник питания

В настоящее время в большинстве домов в Канаде используется источник питания с напряжением около 240 вольт переменного тока (переменный ток). Напряжение 240 вольт проходит и разделяется на две фазы по 120 вольт переменного тока. одна фаза, ваша духовка не включится. По неизвестным причинам, ваша духовка может не получать достаточного питания для продолжения работы.

Используйте мультиметр для оценки источника питания. Убедитесь, что вы установили мультиметр на переменное напряжение и он должен сканировать между 240 и 210 В. Если это не так, попробуйте следующий шаг.0018
Проверьте блок предохранителей и выключатель. Если ваш предохранитель перегорел или сработал автоматический выключатель, установите новый предохранитель и перезагрузите автоматический выключатель. После этого ваша духовка должна включиться.

Проверьте положение ручек

Неточное позиционирование ручек является распространенной проблемой газовых духовок, так как у них нет сенсорного экрана для управления. Так что, если вы недавно сняли ручки духовки во время уборки, есть большая вероятность, что вы неправильно их вернули. В большинстве случаев ручки не входят в духовку.

Следовательно, когда вы их повернете, вы подумаете, что ваша духовка не работает. Проверьте каждую ручку и убедитесь, что вы правильно ее зафиксировали. Для получения дополнительной информации обратитесь к руководству пользователя. В большинстве случаев исправить очень просто, просто поместив их в назначенные места.

Проверка прерывателя

Если ваша духовка полностью разряжена или не показывает никаких признаков того, что она не включается, осмотрите прерыватель. Поскольку духовка потребляет много электроэнергии для выпекания и приготовления пищи, небольшой скачок напряжения может привести к срабатыванию выключателя. Проверьте панель домашнего обслуживания и найдите выключатель с меткой духовка. Если ваш выключатель сработал, переключатель будет находиться между элементами управления «Вкл.» и «Выкл.».

Чтобы сбросить его, верните регулятор в положение «Выкл.», а затем снова в положение «Вкл.». Сделав это, вы должны исправить проблему. Однако, если ваш выключатель постоянно срабатывает, лучше нанять техника. Возможно, вам придется установить новый выключатель или электрическую цепь.

Требуется калибровка

Если температура вашей духовки колеблется, возможно, вам придется ее откалибровать. Циферблат калибратора расположен в задней части регулятора температуры или в нижней части небольшой шахты за духовкой. Если у вас возникли проблемы с его поиском, обратитесь к руководству пользователя. На калибраторе есть винт для регулировки температуры духовки. Чтобы уменьшить температуру, поверните его против часовой стрелки. Для увеличения поверните его также против часовой стрелки.

Другие возможные дефекты

Если вы зашли так далеко, но все еще не можете определить проблему, вот некоторые другие проблемы, которые могут быть причиной того, что ваша духовка не работает.

Возможно, предохранительные клапаны вашей духовки не выпускают газ.
Неисправность General Electric
Возможно, у вас неисправен охлаждающий вентилятор
Если ваша духовка оснащена цифровым таймером, он может быть установлен автоматически.
Возможно, неисправен главный предохранитель в вашем доме.

Статья по теме: Сколько стоит ремонт духовки в Торонто?

Почини свою духовку сегодня!

Несколько компонентов печи не позволяют легко найти причину ее неработоспособности. Тем не менее, с помощью руководства пользователя и соответствующих заменителей вы сможете запустить свою духовку в кратчайшие сроки. Благодаря ремонту, который мы предложили, вам не нужно будет прекращать приготовление пищи, если ваша плита внезапно выйдет из строя.

Если процессы устранения неполадок не удались или, возможно, вы повредили провод, пытаясь его починить, идеально, если вы профессионально откалибруете духовку. Специалист по ремонту духовки поможет вам обслужить и устранить любую поломку в кратчайшие сроки.

Для ремонта духовки воспользуйтесь ремонтом бытовой техники сегодня. Мы проведем экспертную оценку напряжения и проведем все необходимые испытания, замену и ремонт, которые могут потребоваться вашей духовке.

Оставить комментарий

Адреса

ИЩЕТЕ УСЛУГИ ПО УСТАНОВКЕ? МЫ МОЖЕМ ПОМОЧЬ!

У нас есть техники
по всей GTA!

ГримсбиГамильтонМиссиссогаТоронтоРичмонд ХиллХалтон ХиллсВонМаркхэмБрэмптонОквиллБерлингтонМилтон

Запись на сервисный звонок

Prime Appliance позволяет легко запланировать сервисный вызов! Просто заполните онлайн-форму, и один из наших представителей сразу же свяжется с вами.

*
*
*
*
Location*GrimbsyHamiltonMississaugaTorontoRichmond HillHalton HillsVaughanMarkhamBramptonOakvilleBurlingtonMiltonOther
*
*
*
*
Appliance Type*DishwasherDryerWashing MachineRefrigeratorOvenStoveFreezerCooktopWine Cooler
*
Brand Type*SamsungLGBoschThermadorKenmoreElectroluxGE AppliancesMaytagWhirlpoolFrigidaireFisher & PaykelKitchenAidJenn-AirMieleVikingSub ZeroWolfAskoTrueSearsAmanaHotpointNuToneAdmiralGaggenauMagic Chef
*
Date Format: MM slash DD slash YYYY
*
Preferred Contact Method*PhoneEmail
*
Preferred Appointment Time*MorningAfternoonEveningAnytime
*
Лучшее время для связи*УтроДеньВечерВ любое время

*
*
*
*
Location*GrimbsyHamiltonMississaugaTorontoRichmond HillHalton HillsVaughanMarkhamBramptonOakvilleBurlingtonMiltonOther
*
*
*
*
Appliance Type*DishwasherDryerWashing MachineRefrigeratorOvenStoveFreezerCooktopWine Cooler
*
Brand Type *SamsungLGBoschThermadorKenmoreElectroluxGE AppliancesMaytagWhirlpoolFrigidaireFisher & PaykelKitchenAidJenn-AirMieleVikingSub ZeroWolfAskoTrueSearsAmanaHotpointNuToneAdmiralGaggenauMagic Chef
*
Формат даты: MM SLASH DD SLASH YYYY
*
Привилегированный метод контакта * Телефон
*
Привилегированное время.
Request Service

Автоматическая оптимизация скорости страницы для повышения производительности сайта

Духовка не включается? Вот что делать

Если вы обнаружите, что духовка не включается, первое, что вы должны определить, это неисправность духовки или, возможно, сработал автоматический выключатель. Если электропитание духовки не отвечает, следующее, что нужно проверить, это неисправность нагревательных элементов духовки. Дальнейшее решение проблемы будет зависеть от того, электрическая у вас духовка или газовая.

Духовки представляют больший риск для безопасности, чем многие другие бытовые приборы. Поэтому очень важно, чтобы ремонт духовки был выполнен правильно. Если вы не знакомы с ремонтом духовки, лучше вызвать квалифицированного специалиста.

1. Подается ли питание на печь?

Для электрических духовок требуется 240 вольт переменного тока, а для газовых духовок — 120 вольт. Прежде чем разбирать духовку и заменять детали, убедитесь, что духовка получает питание и что розетка обеспечивает достаточное напряжение.

Для проверки источника питания:

Проверьте электрическую панель на предмет перегоревшего предохранителя или сработавшего выключателя.
Проверьте, работает ли цифровой дисплей или индикатор нагрева. Если вы видите признаки того, что духовка получает питание, то, вероятно, есть еще одна причина, по которой духовка не включается.
Если на настенном выключателе есть световой индикатор, убедитесь, что он горит, указывая на то, что духовка получает питание.
Если духовка подключается к розетке, попробуйте подключить к ней другой прибор, чтобы убедиться в отсутствии проблем с подачей питания из розетки.
Напряжение в электрической розетке также можно проверить с помощью мультиметра, чтобы убедиться, что оно обеспечивает достаточное напряжение. Показания мультиметра от исправной розетки могут варьироваться в пределах 210-240 вольт.

2. Работают ли элементы выпечки и жарки?

Одной из наиболее частых причин, по которой духовка не работает, является перегорание элементов для выпечки или гриля, из-за чего духовка не нагревается. Элемент для выпечки расположен в нижней части духовки, а элемент для жарки — в верхней части. Оба элемента должны светиться ярко-красным при правильной работе.

Осмотр элементов для выпечки и жарки:

Выполните визуальную проверку элементов для выпечки и жарки. Ищите повреждения, такие как разделения или волдыри.
Убедитесь, что элементы нагреваются, включив функцию выпекания, а затем функцию жарки на пару минут, чтобы убедиться, что элементы имеют красное свечение. Если элемент не светится, не прикасаясь к нему, проверьте, выделяет ли он тепло. Если один или оба элемента холодные и не светятся, их, вероятно, необходимо заменить. Элементы можно проверить с помощью мультиметра, чтобы определить, не виноваты ли они.

Выполните тест мультиметра и проверьте проводку:

Отключите печь от источника питания, выключив питание на электрощите.
Элементы можно проверить, вынув их из печи или сняв заднюю панель печи и используя клеммы на задней панели печи.
Если вы снимаете заднюю панель, используйте мультиметр, чтобы проверить, что элемент не закоротил через раму духовки, прикоснувшись одним щупом мультиметра к одной из клемм элемента, а другим – к металлической задней части духовки. Обратите внимание, если поверхность окрашена, этот тест не пройдет. Если есть непрерывность, то элемент закоротил и его необходимо заменить.
Осмотрите проводку на наличие ослабленных, корродированных или поврежденных проводов.
Замените неисправный нагревательный элемент или соответствующую проводку, если она повреждена.

3. Работает ли воспламенитель? (газовые духовки)

Если ваша газовая духовка не включается, это, скорее всего, связано с неисправностью запальника. Когда воспламенитель пропускает определенное количество электрического тока через предохранительный клапан духовки, клапан открывается и позволяет газу поступать в горелку духовки. Затем запальник может нагреться настолько, чтобы зажечь газ в узле горелки. Слабый запальник не сможет правильно открыть предохранительный клапан, и духовка не нагреется.

Для проверки воспламенителя:

Осмотрите воспламенитель при включенной печи. Если воспламенитель светится, но не зажигает газовое пламя через 90 секунд, вероятно, воспламенитель слишком слаб, чтобы открыть предохранительный клапан. Если воспламенитель неисправен, его необходимо заменить.
Если при осмотре воспламенителя он не светится, то, скорее всего, он неисправен, и его необходимо проверить с помощью мультиметра, чтобы определить, нужно ли его заменить.

4. Искровой электрод неисправен? (Газовые печи)

Зажигание горелки для выпечки и жарки использует искровой электрод для воспламенения газа. Электрод находится рядом с горелкой и действует как свеча зажигания. Когда на электрод подается питание, искра перемещается от наконечника искрового электрода к экрану электрода, который воспламеняет газ. Если искровой электрод неисправен, искры, скорее всего, не возникнет. Для контроля электрода, чтобы определить наличие пламени при розжиге горелки, требуется надлежащее заземление и правильное напряжение в диапазоне.

Для проверки искрового электрода:

Проверьте узел электрода на наличие трещин и верхнюю часть электрода на наличие повреждений. Если он поврежден, замените искровой электрод.
Если горелка гаснет после розжига, проверьте ее заземление и правильность полярности в розетке.

5. Другие менее распространенные причины

Плавкий предохранитель: Некоторые электрические печи оснащены плавким предохранителем. Если печь перегрелась, возможно, перегорел термопредохранитель, отключивший питание духовки.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Печь работающая на отработанном масле — материалы, этапы изготовления своими руками

Изготовление корпуса печи

Сборка горелки печи работающей на отработке

Чертеж самодельной печи на отработанном масле

Особенности конструкции и принцип действия печи

Основные технические показатели печи на отработанном масле

Пошаговая инструкция по сборке печи

Рекомендации по эксплуатации самодельной печи

как сделать эффективную печку на отработанном масле из подручных материалов

Особенности устройства печки

Порядок выполнения работ

Шаг #1: изготовление топливного бака

Шаг #2: установка перфорированной трубы

Шаг #3: устройство верхней камеры сгорания

Шаг #4: окончательная сборка агрегата

Как улучшить конструкцию?

Установка и пробный розжиг

Выводы и полезное видео по теме

Универсальная печь на отработке и дровах. Печь, практически на всем (на диз.топливе, на дровах, на мусоре, на опилках, на отработке)!

Как сделать печку на отработке и дровах своими руками

Из чего лучше сделать комбинированную печку

Печка комбинированного типа под дрова и отработку

Как переделать дровяную печь под отработку

Как в дровяной печи использовать масло

На чем теплоотдача печи выше – на отработке или на дровах

ПЕЧЬ, ПРАКТИЧЕСКИ НА ВСЕМ (НА ДИЗ.ТОПЛИВЕ, НА ДРОВАХ, НА МУСОРЕ, НА ОПИЛКАХ, НА ОТРАБОТКЕ)!

РЕАЛИЗАЦИЯ ИДЕИ.

1. Вариант на твердом топливе

2. Вариант на отработанном масле

3. Вариант на опилках и всяком мусоре

печь буржуйка (вьюшка) своими руками

Процесс изготовления буржуйки

Нюансы эксплуатации

Универсальная печь, практически на всех видах топлива.

1.Вариант на твердом топливе

2.Вариант на отработанном масле

2.Вариант на опилках и всяком мусоре

Печь на отработке с водой

Как самостоятельно сделать печку на отработанном масле?

Преимущества печей на отработанном масле

Конструкция и принцип действия масляной печи

Какие материалы и инструменты нужны?

Как сделать печь для сжигания отработки из трубы?

Особенности масляной печи с наддувом

Как изготовить простую печку на отработке с наддувом?

Печь на отработанном масле своими руками

Принцип работы самодельных печей

Достоинства и недостатки

Область применения

Как сделать печь на отработанном масле

Печи для сжигания отработки из трубы

Чертеж печи из трубы или баллона в видео формате

Мини печь на отработке своими руками

Чудо печь на отработке

Заводские варианты

Чертежи и схемы

Печь на отработке своими руками – доступные варианты

Достоинства и недостатки печей на отработке

Виды печей, работающих на отработке

Видео: усовершенствованная печь на масляной отработке

Печь на отработке, изготовленная из газового баллона

Видео: Печка на отработке с дополнительным водяным контуром

Печь на отработке, выполненная из листового металла

Меры безопасности при эксплуатации печей на отработке

Видео: инструкция по эксплуатации печки на масляной отработке

Печи на отработке своими руками

Механизм действия печи

Модификации печей

Самодельная печка из старого баллона либо листов металла

Печь с системой наддува

Печь с капельной подачей отработки

Рекомендации по самостоятельной сборке печи

Руководство по изготовлению печки

Советы по эксплуатации печи

Видео – Печи на отработке своими руками

Смотрите также

Как разжечь печь на отработке

Сколько потребуется отработки для отопления дома
