Обеспечить в квартирах многоэтажных домов оптимальную температуру в зимнее время можно только путем подачи в радиаторы горячего теплоносителя. Нагрев воды до рабочих показателей осуществляется с помощью специального теплового узла – элеватора, установленного в подвальном помещении дома или в котельной. О том, что это за приспособление и как оно функционирует, расскажем далее в статье.

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃.

Тем не менее данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

• слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов;
• не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя;
• если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя.

Преимущества элеватора

Некоторые пользователи утверждают, что схема элеватора является нерациональный, и намного проще было бы подавать потребителям теплоноситель меньшей температуры. В действительности же такой подход предусматривает увеличение диаметра магистральных трубопроводов для подачи более холодной воды, что приводит к дополнительным расходам.

Выходит, что качественная схема теплового отопительного узла дает возможность смешивать с подающим объемом воды долю воды из обратки, которая уже успела остыть. Несмотря на то, что отдельные источники элеваторных узлов отопительных систем относятся к старым гидравлическим агрегатам, по факту они являются эффективными в работе. Имеются и более новые агрегаты, пришедшие на замену схем элеваторного узла. Такая схема теплоснабжения многоквартирного дома более эффективна и экономична.

К ним относятся следующие типы оборудования:

• теплообменник пластинчатого типа;

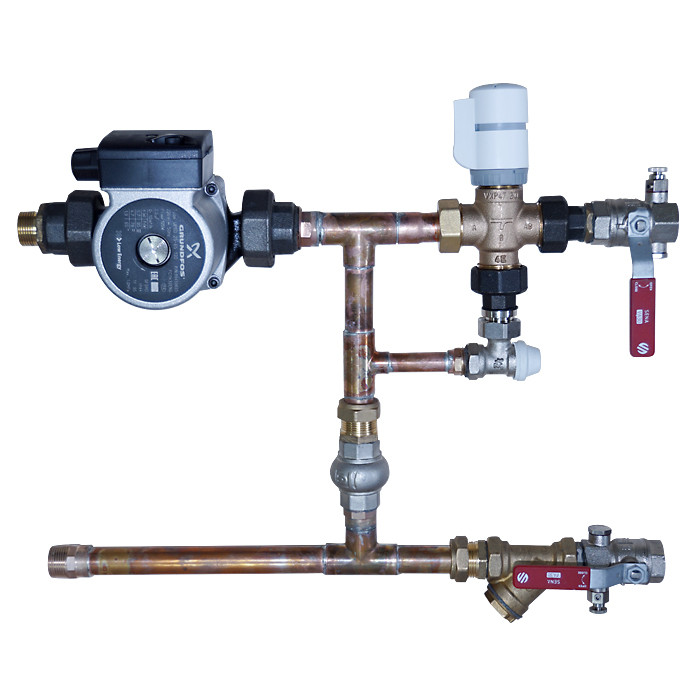

• смеситель, оснащенный трехходовым клапаном.

Как работает элеватор

Изучая схему элеваторного узла системы отопления, а именно то, что он собой представляет и как функционирует, нельзя не отметить схожесть готовой конструкции с водяными насосами. При этом для работы не требуется получение энергии из иных систем, а надежность можно будет наблюдать в конкретных ситуациях.

Основная часть приспособления с внешней стороны похожа на гидравлический тройник, установленный на обратке. Через простой тройник теплоноситель спокойно попадал бы в обратку, минуя радиаторы. Такая схема теплоузла была бы нецелесообразной.

В обычной схеме элеваторного узла отопительной системы имеются такие детали:

• Предварительная камера и подающая труба с установленным на конце соплом определенного сечения. Через нее подается теплоноситель из обратной ветки.
• На выходе встроен диффузор. Он предназначен для передачи воды к потребителям.

На данный момент можно встретить узлы, где сечение сопла корректируется электроприводом. Благодаря этому можно автоматически подстраивать приемлемую температуру теплоносителя.

Подбор схемы узла отопления с электроприводом делается исходя из того, чтобы можно было изменять коэффициент смешения теплоносителя в пределах 2-5 единиц.

Этого нельзя будет добиться в элеваторах, в которых сечении сопла нельзя изменять. Получается, что системы с регулируемым соплом дают возможность в значительной степени сократить средства на отопление, что очень актуально в домах с центральными счетчиками.

Принцип работы схемы теплового узла

Рассмотрим принципиальную схему элеваторного узла – то есть схему его работы:

• горячий теплоноситель подается из котельной по магистральному трубопроводу к входу в сопло;
• перемещаясь по трубам небольшого сечения, вода постепенно набирает скорость;
• при этом образуется несколько разряженная область;
• образовавшийся вакуум начинает подсос воды из обратки;
• однородные турбулентные потоки сквозь диффузор поступают к выходу.

Если в системе отопления применяется схема теплового узла многоквартирного дома, то ее эффективную работу можно обеспечить только при условии, что рабочее давление между подающим и обратным потоками будет больше расчетного гидросопротивления.

Немного о недостатках

Несмотря на то, что тепловой узел имеет много преимуществ, есть у него и один существенный недостаток. Дело в том, то элеватором невозможно регулировать температуру выходящего теплоносителя. Если измерение температуры воды в обратном трубопроводе показывает, что она слишком горячая, необходимо будет ее понизить. Осуществить такую задачу можно только путем уменьшения диаметра сопла, однако, это не всегда возможно ввиду конструкционных особенностей.

Иногда тепловой узел оборудуют электроприводом, с помощью которого удается подкорректировать диаметр сопла. Он приводит в движение основную деталь конструкции – дроссельную иголку в виде конуса. Эта игла перемещается на заданное расстояние в отверстие по внутреннему сечению сопла. Глубина перемещения позволяет изменять диаметр сопла и тем самым контролировать температуру теплоносителя.

На валу может быть установлен как привод ручного типа в виде рукоятки, так и электрический дистанционно управляемый двигатель.

Стоит отметить, что установка такого своеобразного регулятора температуры позволяет модернизировать общую систему отопления с тепловым узлом без существенных финансовых вливаний.

Вероятные неполадки

Как правило, большинство неполадок в элеваторном узле возникает по следующим причинам:

• образование засора в оборудовании;
• изменения в диаметре сопла в результате эксплуатации оборудования – увеличение сечения усложняет регулировку температуры;
• засоры в грязевиках;
• выход из строя запорной арматуры;
• поломки регуляторов.

В большинстве случаев выяснить причину неполадок достаточно просто, поскольку они сразу отражаются на температуре воды в контуре. Если перепады и отклонения температуры от нормативов незначительны, что, вероятно, имеет место зазор или же сечение сопла несколько увеличилось.

Перепад в температурных показателях более 5 ℃ свидетельствует о наличии проблемы, решить которые могут только специалисты после проведения диагностики.

Если в результате окисления от постоянного контакта с водой или непроизвольного сверления возрастает сечение сопла, нарушается балансировка всей системы. Такой изъян нужно как можно быстрее исправить.

Стоит отметить, что в целях экономии финансов и использования отопления более эффективно, на тепловых узлах могут устанавливать электросчетчики. А приборы учета горячей воды и тепла дают возможность дополнительно снизить расходы на коммунальные платежи.

Что такое элеваторный узел отопления – информация компании Сукремльстройдеталь

• Главная
• org/ListItem”>Статьи
• Что такое элеваторный узел отопления

31 марта 2021

Элеваторный узел – один из главных компонентов системы отопления. Он помогает снизить температуру теплоносителя до оптимальных значений. Это происходит путем смешивания высокотемпературной среды, поступающей с ТЭЦ, и охлажденного теплоносителя из обратной магистрали отопительной сети. В результате обеспечивается оптимальная температура в системе отопления жилого здания.

Содержание

Общие принципы работы теплосети

Зачем нужен элеваторный узел отопления

Особенности конструкции элеватора

Дополнительные элементы элеваторного узла

Преимущества и недостатки использования элеваторных узлов

Расчет элеваторного узла

Продукция компании «Сукремльстройдеталь»

Общие принципы работы теплосети

Для ответа на этот вопрос рассмотрим общие принципы работы системы отопления. Нагрев теплоносителя осуществляется в котельных и на ТЭЦ при помощи угля, газа, нефтепродуктов и других источников энергии. После этого горячая вода по трубам подается к точкам потребления. При этом система трубопроводов может быть очень протяженной и разветвленной. Для минимизации потерь применяются тщательная теплоизоляция системы и поддержание проверенных температурных режимов, например, 150/70 ˚C, где 150° – температура подачи воды на точку потребления, а 70° – температура в обратной магистрали. Таких режимов может быть несколько. Они подбираются с учетом климатических условий в регионе и температурных показателей воздуха в холодный период года. От трубопроводов подачи и обратки идут магистрали к каждой точке потребления. Однако прямое поступление теплоносителя непосредственно к приборам теплоснабжения недопустимо.

---

Факт. Согласно СНиП, температура теплоносителя в жилых зданиях не должна превышать 95 ˚C, тогда как в магистралях ТЭЦ этот показатель может составлять 105–150 ˚C.

---

Зачем нужен элеваторный узел отопления

Использовать высокотемпературный теплоноситель нельзя сразу по нескольким причинам:

• в системах отопления жилого дома нередко используются полипропиленовые трубы, которые при температуре +95 ˚C могут деформироваться и даже потерять целостность;
• в случае малейшей разгерметизации системы вода моментально превращается в горячий пар, что создает угрозу безопасности людей;
• прикосновение к радиаторам, нагретым свыше +95 ˚C, может повлечь за собой серьезные ожоги.

Именно поэтому на локальных тепловых узлах жилых домов обеспечивается снижение температурных показателей теплоносителя до приемлемого уровня. Эта задача может выполняться как с помощью специального оборудования, так и путем применения простейшей проверенной схемы элеваторного узла.

Особенности конструкции элеватора

Элеватор отопления представляет собой стальную или чугунную конструкцию, оснащенную тремя фланцами для врезки в систему.

Горячая вода из магистрали ТЭЦ попадает во входной патрубок узла, а затем под давлением поступает в сопло. Резкое возрастание скорости потока на выходе из сопла создает эффект инжекции, в результате в приемной камере возникает зона разряжения. Давление на этом участке понижено, поэтому охлажденная вода из патрубка, подключенного к трубе обратки, буквально засасывается в камеру. И далее в смесительной горловине происходит перемешивание горячей и холодной среды. В итоге температура потока достигает нужных значений, давление снижается до приемлемого, и готовый теплоноситель через диффузор подается в систему внутренней разводки здания. При этом инжектор, за исключением понижения температуры, выполняет еще одну важную задачу – формирует оптимальный напор воды, необходимый для успешного циркулирования теплоносителя в сети.

Дополнительные элементы элеваторного узла

Данное оборудование отличается чувствительностью к качеству теплоносителя, поэтому на входной и выходной частях системы обязательно устанавливаются прямые или косые фильтры-грязевики. Они задерживают твердые нерастворимые частицы и другие загрязнения. На определенных участках системы расположены контрольно-измерительные приборы – манометры. Они помогают отслеживать показатели давления в системе. Термодатчики (термометры) позволяют регулировать температуру теплоносителя. Также в конструкции узла предусмотрены задвижки. Они способны полностью отключить элеватор от внутридомовой сети, поэтому дают возможность выполнять профилактические и ремонтно-аварийные работы. Кроме того, в системе обязательно предусматриваются устройства дренирования для быстрого слива воды при необходимости.

Преимущества и недостатки использования элеваторных узлов

К достоинствам такого решения относятся:

• простая конструкция и надежность;
• энергонезависимость;
• высокие показатели эффективности в сочетании с доступной стоимостью;
• легкость монтажа;
• отсутствие необходимости постоянного контроля.

К относительным недостаткам использования элеваторного узла можно отнести:

• необходимость индивидуального расчета при подборе элеватора для конкретной системы;
• потребность в соблюдении перепада давления на входе и выходе из системы;
• невозможность плавной регулировки рабочих параметров оборудования.

Здесь стоит сказать, что последний недостаток успешно нивелирован в регулируемых моделях элеваторных узлов. При этом настройка рабочих характеристик может выполняться как ручным способом (путем вращения задвижки), так и автоматически.

Расчет элеваторного узла

Для каждого здания требуется определенный объем тепловой энергии в зависимости от площади и этажности. Именно поэтому расчет элеватора выполняют исходя из конкретных эксплуатационных характеристик системы. При этом должны учитываться:

• температура на входе и выходе теплоносителя, а также температура внутренней теплосети;
• сопротивление системы;
• общее количество теплоносителя, необходимого для обогрева, и другие показатели.

Подбор оборудования осуществляется по двум характеристикам: внутреннему размеру смесительной камеры и проходному диаметру сопла. Полные формулы расчета этих параметров приведены в «Своде правил по проектированию Минстроя РФ», СП 41-101-95.

---

Факт. Любая ошибка в расчетах элеваторного узла способна привести к неприятным последствиям, поэтому данную процедуру рекомендуется доверить специалистам.

---

Продукция компании «Сукремльстройдеталь»

ООО «Сукремльстройдеталь» является производителем элеваторных узлов отопления и предлагает приобрести данное оборудование на выгодных условиях. Ознакомиться с полным модельным рядом продукции можно в нашем каталоге. При необходимости специалисты компании готовы выполнить заказ на индивидуальное изготовление оборудования по чертежам и эскизам клиента.

Начните сотрудничество с индивидуальной консультации по подбору инструментов и услуг.

Заказать услугу

Подписаться на
рассылку

Будьте в курсе последних новостей отрасли

Подписаться

Поделиться

Назад к списку

Что такое элеваторный узел в системе отопления.

Элеваторный узел системы отопления — назначение, виды, монтаж

Содержание

Элеваторный узел системы отопления: что это такое

Три режима работы магистральных сетей теплоснабжения измеряются в градусах, выглядят они так:

1. 95/70.
2. 130/70.
3. 150/70.

Первое значение относится к температуре подачи, а второе соответственно обратному трубопроводу. Поскольку расстояние до котельных зачастую достаточно большое, происходит потеря энергии, вынуждающая вносить коррективы в числа с учетом погоды за окном. Эти три варианта были разработаны для экономии расхода топлива.

Назначение элеваторного узла

Этот важный элемент в системе предназначен для понижения давления и нормализации температуры теплоносителя. Происходит процесс путем добавления в трубопровод более холодной воды из цепи отопления.

Согласно общепринятым санитарным нормам жидкость в радиаторах не должна превышать показателя в 95 градусов, приведу несколько очевидных фактов, касающихся этого момента:

1. Максимально нагретые приборы в квартире могут нанести вред ребенку после прикосновения.
2. Чугунные радиаторы в этой ситуации станут уязвимыми к механическим повреждениям и хрупкими, алюминиевые экземпляры способны выйти из строя.
3. Пластиковые трубы, используемые в разводке помещения, не рассчитаны на очень высокие температуры и могут потерять эстетичный внешний вид.

Чтобы предотвратить подобные эксцессы в теплотрассу подбирают элеватор, в многоквартирных домах невозможно обойтись без подобной детали.

Устройство

Внешне этот элемент выглядит как своеобразная металлическая или чугунная конструкция с тремя отверстиями, на каждом из которых есть фланцы для подсоединения агрегата к системе, из чего состоит элеваторный узел, следует узнать подробнее. Внутреннее строение у меня вызвало намного больший интерес, изначально нужно разобрать составляющие по отдельности, выглядит это так:

1. Корпус.
2. Сопло.
3. Смесительная камера.
4. Подача.
5. Обратная магистраль.
6. Выход в систему.

На подаче можно обнаружить максимально высокое давление, при выходе из диффузора более низкое, а в обратной системе минимальное, подобное происходит и с температурой жидкости. Перемычка, находящаяся в вертикальном положении, врезается в корпус под 90 градусов.

Принципиальная схема элеваторного узла

Элеватор отопления не сможет продуктивно функционировать без должной обвязки, хотя приспособление достаточно простое, и похоже на насос, который под определенным давлением подает жидкость, но некоторые нюансы в этом вопросе есть, буду разбирать точнее.

Максимально нагретая вода попадает во входной патрубок, и перемещается вперед за счет давления. Благодаря соплу создается эффект инжекции, что заставляет жидкость, попадая в приемную камеру создать зону разряжения.

Поскольку давление понижается, туда засасывает воду из патрубка, который, в свою очередь, подключен к обратному трубопроводу. Из-за этих манипуляций теплоноситель попадает в горловину элеватора и начинается смешивание горячего и холодного потока.

Нормализованная с учетом всех норм безопасности вода через диффузор возвращается в систему и распределяется по радиаторам, расположенным в квартирах, так выглядит схема элеваторного узла отопления.

Принцип работы агрегата в системе отопления

Я считаю, что принцип работы элеватора отопления можно сравнить с водяным насосом, который функционирует без каких-либо ресурсов извне.

Конструкция достаточно простая и бюджетная, именно поэтому большинство тепловых пунктов используют этот элемент в системах многоквартирных домов. Но каждый агрегат должен эксплуатироваться надлежащим образом, без определенных условий перебоев в работе не избежать.

Элеватор отопления имеет три отверстия с фланцами для закрепления, одно из которых подключается к подающему трубопроводу, второе отвечает за подачу жидкости на радиаторы, а в третье поступает обратный поток. Для правильной работы сети необходимо, чтобы между подающим и обратным потоком перепад давления превышал гидравлическое сопротивление системы отопления.

Элеватор с автоматической регулировкой

Такой тип устройства я не считаю максимально практичным из-за его зависимости от внешних факторов, но устройство довольно современное и заслуживает внимания. Конструкция предполагает смену сечения сопла посредством регулировки автоматическим способом.

Как работает элеваторный узел, он связан со специально разработанным для этого процесса механизмом, который расположен внутри корпуса элеватора. Именно эта составляющая отвечает за передвижение дроссельной иглы вперед и назад, зависимо от температуры жидкости в системе.

Подвижный элемент в сопле воздействует на просвет, в результате чего изменяется подача теплоносителя и его расход. Изменения в проходимости жидкости не только регулируют температуру в трубах, но и скорость передвижения воды в системе отопления. Это обусловлено сменой коэффициента при смешивании холодного и горячего потока. Я рассказал вам, по какой схеме элеватора отопления происходит изменение температуры в магистральной трубе.

Не менее важным фактором стоит считать то, что используя незаменимый элемент, можно регулировать также давление в трубах и радиаторах квартир.

Устройство направляет поток, создавая изменения теплоносителя в контуре отопления. Конструкция приспособления предполагает циркуляцию жидкости, поэтому зачастую к ней идут такие удачные дополнения, как распределительные агрегаты. В многоквартирных домах подобные устройства необходимы лишь потому, что в них проживает сразу несколько потребителей.

За распределение воды отвечает коллектор или гребенка, после попадания в эту емкость теплоноситель из автоматического элеваторного узла уходит по комнатам жильцов через множество выходов. На напор в системе подобная манипуляция не влияет, он остается прежним.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры. Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания. Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем. Давайте разбираться.

Ремонт и замена деталей элеватора

Несмотря на то, что элеватор отопления является долговечным механизмом, всё-таки его детали иногда могут требовать замены. Например, сопло нужно менять, когда его диаметр увеличивается вследствие износа, который происходит из-за трения твёрдых частиц, попадающихся в воде-теплоносителе.

Также сопло меняют, когда оказывается надо повысить/понизить температуру воды, подающуюся в отопительную систему дома.

Иногда для изменения параметров теплоносителя без замены деталей на элеватор в системе отопления устанавливают задвижки (ручные заслонки), однако это не очень помогает проблеме. Дело в том, что при таком ручном, даже кустарном способе регулировки не удастся достичь равномерного распределения воды по всей системе отопления.

О ремонте

Если показатели входной и выходной температуры теплоносителя не соответствуют стандартным, это сигнализирует о поломке или неправильной работе элеватора отопления.

Элеватор на схеме

При равных температурных показателях есть вероятность засора элеватора либо нужно уменьшить диаметр сопла. В случае обнаружения очень большой разницы между указанными показателями следует останавливать работу устройства и ремонтировать его. Также нужно обратить внимание на элеватор, если часть отапливаемых помещений недополучает тепло. Проверяют на исправность все части элеватора перед началом каждого отопительного периода.

Общие краткие сведения о системах теплоснабжения

Чтобы правильно понять важность элеваторного узла, наверное, необходимо для начала кратко рассмотреть, как же работают центральные системы теплоснабжения.

ТЭЦ с системой тепловых магистралей

Источником тепловой энергии являются ТЭЦ или котельные, в которых осуществляется разогрев теплоносителя до нужной температуры за счёт использования того или иного вида топлива (уголь, нефтепродукты, природный газ и т.п.) Оттуда теплоноситель прокачивается по трубам к точкам потребления.

ТЭЦ или крупная котельная рассчитана на обеспечение теплом определенного района, порой – с очень немалой территорией. Системы трубопроводов получаются весьма протяжёнными и разветвленными. Как минимизировать потери тепла и равномерно распределить его по потребителям, так, чтобы, например, наиболее удаленные от ТЭЦ здания не испытывали недостаточности в нем? Это достигается тщательной термоизоляцией тепловых магистралей и поддержанием в них определенного теплового режима.

На практике используется несколько теоретически рассчитанных и практически проверенных температурных режимов функционирования котельных, которые обеспечивают и передачу тепла на значительные расстояния без существенных потерь, и максимальную эффективность, и экономичность работы котельного оборудования. Так, к примеру, применяются режимы 150/70, 130/70, 95/70 (температура воды в магистрали подачи / температура в «обратке»). Выбор конкретного режима зависит от климатического пояса региона и от конкретного уровня текущей зимней температуры воздуха.

Упрощенная схема подачи тепла от ТЭЦ (котельной) к потребителям

1 – Котельная или ТЭЦ.

2 – Потребители тепловой энергии.

3 – Магистраль подачи разогретого теплоносителя.

4 – Магистраль «обратки».

5 и 6 – Ответвления от магистралей к зданиям – потребителям.

7 – Внутридомовые тепловые распределительные узлы.

От магистралей подачи и «обратки» идут ответвления в каждое здание, подключенное к данной сети. Но вот здесь сразу возникают вопросы.

• Во-первых, разным объектам требуется различное количество тепла – не сравнить, к примеру, огромную жилую высотку и небольшое малоэтажное здание.
• Во-вторых, температура воды в магистрали не соответствует допустимым нормам для подачи непосредственно на теплообменные приборы. Как видно из приведенных режимов, температура очень часто даже превышает точку кипения, и вода поддерживается в жидком агрегатном состоянии только лишь за счет высокого давления и герметичности системы.

Использование столь критичных температур в отапливаемых помещениях – недопустимо. И дело не только в избыточности поступления тепловой энергии – это чрезвычайно опасно. Любое прикосновение к разогретым до такого уровня батареям вызовет сильный ожог тканей, а в случае даже небольшой разгерметизации теплоноситель мгновенно превращается в горячий пар, что может повлечь очень серьезные последствия.

Правильный выбор радиаторов отопления – чрезвычайно важен!

Не все радиаторы отопления одинаковы. Дело не только и не столько в материале изготовления и внешнем виде. Они могут значительно различаться своими эксплуатационными характеристиками, адаптацией к той или иной системе отопления.

Как правильно подойти к выбору радиаторов отопления – в специальной статье нашего портала.

Таким образом, на локальном тепловом узле дома необходимо снизить температуру и давление до расчетных эксплуатационных уровней, обеспечив при этом требуемый отбор тепла, достаточный для нужд отопления конкретного здания. Эту роль выполняет специальное теплотехническое оборудование. Как уже говорилось, это могут быть современные автоматизированные комплексы, но очень часто отдается предпочтение проверенной схеме элеваторного узла.

Так может выглядеть простейший элеваторный узел в жилом доме

Если заглянуть на тепловой распределительный пункт здания (чаще всего они располагаются в подвале, в точке входа магистральных тепловых сетей), то можно увидеть узел, в котором явно видна перемычка между трубами подачи и «обратки». Именно здесь и стоит сам элеватор, об устройстве и принципе работы будет рассказано ниже.

Недостатки

Схема теплового узла и само приспособление вопреки всем своим положительным сторонам имеет минусы, к которым следует отнести следующее:

1. Размеры составляющих устройства достаточно тяжело рассчитать, но если этого не сделать, то обеспечить максимальную продуктивность не получится.
2. Обеспечивая перепад давления на двух магистралях, необходимо придерживаться показателя, не превышающего 2 Бар.
3. Для регулирования необходимо оборудовать агрегат электрическим приводом.

Чтобы управлять температурой, потребуется изменять диаметр сопла, но не все модели приспособления оснащены такими устройствами, я считаю это главной проблемой в работе элеваторного узла системы отопления.

Выбор материала деталей элеватора ЭТА-П

При выборе материала для той или иной детали учитывают характер и величину нагрузки, действующей на деталь, способ изготовления, требования к износостойкости, условии ее эксплуатации и т.д

Особое внимание обращается на обеспечение статической и усталостной прочности, так как сроки службы деталей колеблются от 10 до 25 лет. Для изготовления элеваторов применяют углеродистые качественные конструкционные стали марок 30, 35, 40, 45, 40Х и 40ХН. Их используют в нормализованном состоянии для изготовления деталей, испытывающих сравнительно небольшие напряжения, а после закалки и высокого отпуска — для изготовления более нагруженных деталей

Стали марок 30 и 35 подвергают нормализации с температурой 880 — 900°С; закалку проводят в воде с температурой 860 — 880°С и отпуск при 550 — 660°С. Детали из сталей марок 40 и 45 подвергают нормализации при температуре 860 — 880°С или закалке в воде с температурой 840-860°С с последующим отпуском; температура отпуска назначается в зависимости от требуемых механических свойств

Их используют в нормализованном состоянии для изготовления деталей, испытывающих сравнительно небольшие напряжения, а после закалки и высокого отпуска — для изготовления более нагруженных деталей. Стали марок 30 и 35 подвергают нормализации с температурой 880 — 900°С; закалку проводят в воде с температурой 860 — 880°С и отпуск при 550 — 660°С. Детали из сталей марок 40 и 45 подвергают нормализации при температуре 860 — 880°С или закалке в воде с температурой 840-860°С с последующим отпуском; температура отпуска назначается в зависимости от требуемых механических свойств.

Схемы подключения элеватного узла системы отопления

Процессы подогрева воды для систем горячего водоснабжения (ГВС) и отопления между собой некоторым образом взаимосвязаны.

Из-за того, что температура воды в ГВС при любых условиях должна поддерживаться в пределах 60 – 65 градусов, при плюсовых температурах наружного воздуха в элеватор может поступать более горячий теплоноситель, чем требуется.

При этом имеет место перерасход тепла на уровне 5% – 13%. Во избежание этого явления применяют три схемы подключения элеваторного узла:

• с регулятором расхода воды;
• с регулируемой насадкой;
• с насосом регулирующим.

С регулятором расхода воды

При выполнении данного условия удается избежать поэтажной разрегулировки, которая имеет место в однотрубных системах в случае уменьшения расхода теплоносителя.

Однако, схема «элеватор + регулятор расхода» не в состоянии поддержать температуру после данного устройства на приемлемом уровне при отклонениях от нормального температурного графика.

С регулируемым соплом

Площадь поперечного сечения выходного отверстия насадки регулируется вводимой в него иглой. При этом увеличивается коэффициент смешивания и, соответственно, падает температура теплоносителя после элеватора.

Недостатком данной схемы является то, что при введении иглы в отверстие конуса увеличивается гидросопротивление последнего, вследствие чего расход теплоносителя, а соответственно и количество поставляемого тепла, уменьшается.

Принципиальная схема регулируемого элеваторного узла

С регулирующим насосом

Насос монтируется на линии смешения элеваторного узла либо параллельно ей. В дополнение к нему монтируются регуляторы расхода теплоносителя и его температуры. Данное решение является весьма эффективным, поскольку оно позволяет:

• регулировать температуру теплоносителя при любой температуре наружного воздуха, а не только при плюсовой;
• поддерживать циркуляцию теплоносителя во внутренней сети при остановке внешней.

К недостаткам схемы можно отнести высокую стоимость, сложность и увеличение эксплуатационных расходов за счет энергоснабжения насоса.

Полипропиленовые

ППТ сделаны из листов полипропилена, между которыми проложен тонкий лист алюминиевой фольги. При производстве труб листы полипропилена смазывают клеящей мастикой, между ними помещают тонкую алюминиевую фольгу, сворачивают в рулон, надевают на полый стержень, края на стыке подрезают под углом 45 градусов, смазывают акриловым гелем и прогревают специальным феном. Эти трубы не подвержены коррозии, на их внутренних стенках не оседает ржавчина и бактериальный налет. Трубы соединяются друг с другом под прямым углом при помощи пластиковых или резьбовых металлических фитингов.

Способы соединения пластиковых труб:

• склеивание или соединение холодной сваркой;
• соединение при помощи резьбовой муфты;
• плазменная высокотемпературная сварка;
• накладные металлические фланцы;
• сварка при помощи электрической муфты.

ППТ используются в труднодоступных местах, они легко соединяются, не дают протечек.

Преимущества полипропиленовых труб:

• легко изгибаются на произвольный угол;
• изнутри не оседает бактериальное железо;
• не выпадает осадок солей кальция;
• ППТ не разрывает жидкость на морозе;
• из пластика не выделяются вредные вещества, трубы можно использовать для снабжения питьевой водой;
• не протекают, можно использовать для устройства «теплого пола»;
• не повреждают грызуны, грибок, плесень;
• термостойкие, можно использовать для ГВС.

Назначение элеваторного узла – смешивание перегретого теплоносителя, который поступает с ТЭЦ, с горячей водой, которая возвращается из обратки. Также он отвечает за обеспечение циркуляции в системе, предотвращение перепадов давления и гидравлических ударов вследствие нарушения герметичности системы при выпуске пузырьков воздуха, резких перепадах погоды, резкого падения давления в системе и «вскипания» теплоносителя.

Технические характеристики стандартных моделей

Заводские экземпляры имеют 7 типов конструкций, отличающихся по размеру, у каждой из них есть свой специальный номер. Чтобы удачно подобрать хороший вариант и избежать проблем при опрессовке, стоит учесть два параметра – это диаметр камеры смешивания и сопла.

Со второй составляющей дело обстоит проще, ее можно заменить при необходимости, ведь корпус является съемным. К таким действиям прибегают в 2 вариантах:

1. Износ детали по истечении определенного времени (выработка об абразивные частицы).
2. Изменения в коэффициенте смешивания, что необходимо для повышения или снижения температуры теплоносителя.

Я узнал интересный факт об эксплуатации элеваторного агрегата, зачастую в технических характеристиках не найти пункта, который знакомит покупателя с сечением сопла, диаметр рассчитывается отдельно. Основное внимание приковывается к смесительно-инжекционной камере, чтобы максимально точно вычислить размер под конкретную систему отопления.

Конструктивные особенности и принцип функционирования

В устройстве элеваторного узла имеются такие детали как:

• струйный элеватор;
• сопло;
• камера разрешения.

Также еще один составной элемент элеваторного узла — «обвязка элеватора», в комплектацию которой входят контрольные манометры, термометры и запорная арматура.

Ежегодно разработчиками придумываются новые идеи на счет того, как сделать отопительные системы более продуктивными, и теперь на рынке есть элеваторы, которые снабжены электроприводом, отвечающим за регулировку диаметра сопла.

Подобные изделия позволяют осуществлять автоматическую регулировку температуры циркулирующей по трубам жидкости, попадающее в отопительную систему. Однако, пока подобные вариации элеваторов не нашли широкого распространения. Обусловлено это тем, что они не могут похвастаться высокими показателями надежности.

Элеватор способствует снижению температуры перегретой воды до расчетной, после этого уже подготовленный теплоноситель движется в отопительные агрегаты. Суть принципа, по которому построено действие элеваторного узла, состоит в том, что здесь происходит процесс смешивания перегретого теплоносителя из подающего трубопровода с холодной водой из обратки.

На рисунке представлена схема элеваторного узла. Видно, что элеватор одновременно справляется с 2 функциями, что в целом способствует увеличению продуктивной работы системы обогрева.

Схема устройства элеваторного узла

Первая функция — данный элемент выступает как циркуляционный насос, а вторая функция — смешение жидкостей.

Данный элемент имеет ряд достоинств:

1. Во-первых, устройство элеваторного узла очень примитивное, при этом эффективность очень высокая.
2. Во-вторых, стоит такой узел недорого, поэтому в случае повреждения эта деталь подлежит замене.
3. Для работы элеватору не нужна электрическая энергия.

Нельзя не учитывать и негативные стороны элеваторного узла отопления:

1. Он не может регулировать температуру воды на выходе.
2. Должен соблюдаться четкий баланс, перепад давления между подающей трубой и обраткой, должен находиться в промежутке 0,8-2 Бар.
3. Эффективное функционирование данного узла будет только в том случае, если расчет произведен максимально точно.

Сегодня, элеваторы все также активно используются в тепловых узлах жилых домов, поскольку на производительности их работы не скажутся никакие погрешности тепловых и гидравлических режимов в тепловых сетях.

За работой узла не нужен постоянный контроль, а чтобы регулировать его функционирование достаточно просто подобрать нужный диаметр сопла.

Схема работы элеватора отопления

Размеры элеваторного узла

Элеваторы изготавливаются в нескольких типоразмерах, соответствующих величине и потребностям системы отопления дома или подъезда многоквартирного дома:

Таблица зависимости номера элеватора от его размера

Подбор элеватора производится по сочетанию различных параметров — температуры, давления в системе, пропускной способности трубопроводов, присоединительным размерам и т.п. Большинство приборов выбирается исходя из диаметра труб, питающих систему отопления. Важно обеспечить соответствие диаметра питающих трубопроводов и размеров патрубков элеватора, чтобы прибор не оказался своеобразной диафрагмой, снижающей пропускную способность и давление в системе. Кроме того, на эффективность работы влияет размер сопла, подлежащий тщательному расчёту. Формулы расчёта имеются в сети, но самостоятельно его производить, не имея опыта и подготовки, не рекомендуется. Проще всего использовать онлайн-калькулятор, который можно отыскать в сети Интернет. Полученный результат целесообразно проверить на другом калькуляторе, чтобы получить более корректный результат.

Определение значения теплового узла

Элеватором называется энергонезависимое самостоятельное устройство, которое выполняет функции водоструйного насосного оборудования. Тепловой узел понижает давление, температуру теплоносителя, подмешивая охлажденную воду из системы отопления.

Оборудование способно передавать теплоноситель, нагретый до максимально высоких температур, что выгодно с экономической точки зрения. Тонна воды, прогретая до +150 С, обладает тепловой энергией намного большей, чем тонна теплоносителя с температурой всего в +90 С.

Принципы работы и подробная схема теплового узла

Чтобы понять, как работает оборудование, надо разобраться с его устройством. Схема элеваторного узла отопления не отличается сложностью. Устройство представляет собой металлический тройник с соединительными фланцами на концах.

Конструктивные особенности такие:

• левый патрубок – это сопло, сужаемое к концу до расчетного диаметра;
• за соплом идет камера подмеса (смесительная) цилиндрической формы;
• нижний патрубок нужен для присоединения трубопровода обратной циркуляции воды;
• правый патрубок – это диффузор с расширением, транспортирующий горячий теплоноситель в сеть.

Несмотря на простое устройство элеватора теплового узла, принцип работы агрегата намного сложнее:

1. Прогретый до высокой температуры теплоноситель перемещается через патрубок в сопло, затем под давлением скорость транспортировки повышается, и вода быстро перетекает через сопло в камеру. Эффект водоструйного насоса поддерживает заданную интенсивность течения теплоносителя в системе.
2. При прохождении воды через камеру напор уменьшается, и струя проходит через диффузор, обеспечивая разрежение в камере подмеса. Затем под высоким давлением теплоноситель перемещает через перемычку жидкость, возвращенную из магистрали отопления. Давление создается эффектом эжекции за счет разряжения, которое поддерживает поток подаваемого теплоносителя.
3. В камере подмеса температурный режим потоков уменьшается до +95 С, это оптимальный показатель для транспортировки по системе отопления дома.

Понимая, что такое тепловой узел в многоквартирном доме, принцип работы элеватора и его возможности, важно поддерживать рекомендуемый перепад показателей давления в трубопроводе подачи и обратки. Разница необходима для преодоления гидравлического сопротивления сети в доме и самого прибора

Интегрируется элеваторный узел системы отопления в сеть так:

• левый патрубок присоединяется к магистрали подачи;
• нижний – к трубам с обратной транспортировкой;
• отсекающие задвижки монтируются с обеих сторон, дополняются грязевым фильтром для предупреждения засорения узла.

Вся схема оснащается манометрами, счетчиками учета расхода тепла, термометрами. Для лучшего сопротивления потоков перемычка в трубопровод обратной подачи врезается под углом в 45 градусов.

Достоинства и недостатки тепловых узлов

Энергонезависимый элеватор отопления стоит недорого, не нуждается в подключении к сети питания, безупречно работает с теплоносителем любого вида. Эти свойства обеспечили востребованность оборудования в домах с центральным отоплением, куда подается теплоноситель высокой степени нагрева.

Недостатки применения:

1. Поддержание перепада напора воды в трубопроводах обратного тока и подачи.
2. Каждая магистраль требует конкретных расчетов и параметров теплового узла. При малейших изменениях температуры жидкости придется подстраивать отверстия форсунок, устанавливать новое сопло.
3. Нет возможности плавно регулировать интенсивность и прогрев транспортируемого теплоносителя.

В продаже предлагаются узлы с регулируемым проходным сечением ручным или электрическим приводом шестеренчатой передачи, расположенной в предкамере. Но в этом случае устройство теряет энергонезависимость.

Расчет и подбор элеватора

Руководствуясь специальными формулами в первую очередь, нужно рассчитать диаметр камеры смешивания, затем выбрать необходимый номер элеватора отопления, после чего определяется размер сопла. Непонятные килокалории стоит сразу перевести в распространенные единицы, зачастую их преобразуют в Бар.

Узкая часть сопла элеватора исчисляется в миллиметрах, для этого процесса также есть формула. Расчеты для меня небыли сложными, хотя при взгляде на блокнот для записей все операции казались огромными. Вычислив напор на выходе с центральной магистрали, стоит применить альтернативную формулу, чтобы выявить диаметр. Но хочу обратить внимание, что результат будет выражаться в сантиметрах.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Монтаж элеватора в систему

Располагается это приспособление чаще всего в подвале дома, но прежде чем начинать манипуляции связанные с установкой, помещение проверяется на такие нюансы как:

1. Отсутствие понижения температуры ниже 0 градусов по Цельсию.
2. Комната должна быть крытой.
3. Наличие вытяжной вентиляции, так как после образования на трубах конденсата агрегат быстро выйдет из строя.

Модели со встроенными автоматическими механизмами нуждаются в бесперебойной подаче электричества, поэтому без установки независимого источника питания такое оборудование будет небезопасным.

При отключении подачи важного для работы ресурса процесс регулировки температуры не должен останавливаться, в противном случае произойдет масса неприятных моментов, а чтобы избежать перепада напряжения, необходима установка конденсационного выпрямителя.

Что такое запорная арматура и грязевик?

Запорная арматура предназначена для ограничения, отключения отопительной системы дома от внешней тепловой сети. Грязевик защищает счетчик тепла и отопительную систему внутри дома от грязи, которая имеется в теплоносителе (воде), поступающей извне. Вся грязь из внешних сетей оседает в грязевике и не проходит в отопительную систему дома. Периодически его нужно чистить, что делает обслуживающая дом сантехническая компания.

Преобразователь тепла

Этот прибор монтируется в тепловой узел сразу после запора и грязевика в гильзу, заполненную маслом. Она крепится к трубе с помощью резьбы либо посредством сварки.

Расходомер

Этот прибор устанавливается в тепловой узел и исполняет функцию замера расхода тепла. Поступающий в дом теплоноситель (вода) проходит через расходомер, затем обходит по кругу всю систему труб домашнего отопления, отдает свое тепло комнаты, охлаждается и выходит по обратной трубе из дома. Расходомер занимается замером израсходованного теплоносителем тепла.

Термодатчик

Этот прибор устанавливается на обратной трубе, по которой охладившийся теплоноситель (вода) выходит из дома. Функция его заключается в измерении температуры циркулирующей внутри дома по трубам воды, а также ее расходовании.

Расходомер и термодатчик подсоединяются к счетчику тепла и позволяют осуществлять размеры потребленной энергии, хранить эти данные, регистрировать основные параметры домашней тепловой сети и отражать их визуально на счетчике.

В тепловом узле также имеются приборы, позволяющие передавать полученные данные дистанционно поставщику тепла для контроля и выставления счетов, и ряд других устройств.

Конструкция и основные фрагменты элеватора

Типичный элеватор делают из литьевого чугуна или стали, для подсоединения к трубопроводу его оснащают фланцами с трех сторон. Для защиты от коррозии деталь покрывают порошковой эпоксидной краской синего или черного цветов.

Рассматривая, что такое элеваторный узел в системе отопления, его условно разбивают на следующие составляющие:

• Выходной и входные патрубки подачи входящего (прямого) и отходящего (обратного) потоков, оснащенные фланцами.
• Сопло. Бывает встроенным или сменным, последнее имеет форму стакана с буртиком и конусным зауженным концом.
• Смесительная камера. Располагается после сопла и на выходе патрубка обратного потока. В ней происходит смешивание потоков подачи и обратки, в результате чего понижается температура отопительной жидкости.
• Горловина. Это короткий или некоторой длины участок элеваторного узла небольшого диаметра. Так как давление в любом трубопроводе напрямую связано с размерами его проходного канала, относительно узкая горловина приводит к его понижению также, как и узкое сопло.
• Диффузор. Конусный фрагмент элеватора после горловины, расширяющийся к его торцу до диаметра, необходимого для подключения узла к трубопроводной магистрали. Конечный диаметр горловины элеваторного узла больше на один типоразмер проходного канала его входного патрубка и совпадает по размеру с канальным проходом обратки.
• В зависимости от размеров трубопроводов теплосетей, физических характеристик отопительной жидкости на их входе, промышленные предприятия выпускают стандартные элеваторные узлы 7 (8) типовых размеров, которым присваиваются номера от 1(0) до 7. Их входные патрубки имеют типоразмеры условных проходов Ду 25, 40, 50 и 80 мм. При этом соответствующие им выходной и патрубок обратки больше на один типоразмер и соответствуют цифровому ряду 32, 50, 80 и 100 мм.

Рис. 3 Конструктивное устройство элеватора



Источники

• https://kotle.ru/otoplenie/elevatornyj-uzel-otopleniya
• http://teplosten24.ru/elevatornyj-uzel-sistemy-otopleniya.html
• https://samstroy.com/101808-2/
• https://ProUteplenie.com/otoplenie/elevatornyy-uzel-sistemy-otopleniya-ustroystvo-naznachenie-raschety
• https://nikastroy.ru/elevatornyj-uzel-sistemy-otoplenia-ustrojstvo-naznacenie-rascety/
• https://vse-otoplenie.ru/elevatornyj-uzel-sistemy-otoplenia-ustrojstvo-i-funkcii-teplouzla
• https://stroy-podskazka.ru/otoplenie/elevatornyj-uzel/
• https://teplofan. ru/sistemy-otopleniya/komplektuyushhie/elevatornyj-uzel-mnogoetazhnogo-doma
• https://teplo.guru/sistemy/elevatornyiy-uzel.html
• https://ideiwdom.ru/yteplenie/osobennosti-i-ustroystvo-elevatornogo-uzla-sistemy-otopleniya
• https://eco-kotly.ru/elevatornyj-uzel-sistemy-otoplenia-cto-takoe-kak-obsluzivat-i-opredelit-nomer-princip-raboty-ustrojstva-shema-i-razmery/
• https://uteplitel-minol.ru/remont-i-stroitelstvo/teplouzel-shema-princip-raboty.html
• https://montagtrub.ru/elevatornyj-uzel-sistemy-otopleniya-naznachenie-vidy-montazh/

[свернуть]

тепловые пункты для зависимого отопления (со смесительным узлом) и ГВС от Данфосс

Наличие смесительного узла, включающего несколько регуляторов, насос, манометры и датчики, отличает данную группу оборудования от предыдущего типа блочных тепловых пунктов. Danfoss предлагает варианты тепловых пунктов с различными характеристиками, позволяющими подобрать устройства с нужной мощностью.

Тип сортировки: Позиция Наименование Цена Дата



Позиции с 1 по 12 из 33

Показать: 12 24 36 48

Загрузка . ..Показать еще …

1

Для контроля и регулирования показателей теплоносителей, распределения тепловой энергии между конечными потребителями обычной практикой стало обустройство в современных новостройках тепловых пунктов. Блочные пункты Danfoss зарекомендовали себя как надежное многофункциональное оборудование, исправно работающее в наших природных условиях.

Стандартные
Блочные стандартные тепловые пункты снабжены всем необходимым оборудованием, которое может понадобиться для организации теплового пункта любого вида. Представленная номенклатура стандартных пунктов содержит перечень оборудования, обладающего разными техническими характеристиками.

Для приготовления горячей воды
Предназначенные для нагрева воды тепловые пункты Danfoss (теплообменники ГВС) представлены в номенклатуре стандартными моделями оборудования. Компания предоставляет своим клиентам возможность заказать изготовление модифицированного теплообменника с учетом их пожеланий.

Для зависимых систем отопления и ГВС
Такое оборудование относится к группе квартирных блочных пунктов с функциями контроля температуры системы отопления и предотвращения остывания труб благодаря термостатическому клапану. Нагрев воды контролируется специально разработанным клапаном Danfoss AVTB. Тепловые пункты такого типа отопления идеально подходят для многоквартирных домов.

Для зависимого отопления (со смесительным узлом) и ГВС
Наличие смесительного узла, включающего несколько регуляторов, насос, манометры и датчики, отличает данную группу оборудования от предыдущего типа блочных тепловых пунктов. Danfoss предлагает варианты тепловых пунктов с различными характеристиками, позволяющими подобрать устройства с нужной мощностью.

Для независимого отопления и ГВС
В тепловых пунктах этой группы предусмотрена схема независимого подключения отопления и нагрева воды. Представленное в каталоге оборудование многофункционально, оснащено всеми необходимыми комплектующими для регулирования температуры и контроля за циркулированием теплоносителя в контуре.

Для зависимого отопления с узлом смешения
Тепловые блочные пункты из этой серии выполняют лишь функцию распределения отопления в зависимой системе, нагрев воды в подобном оборудовании не предусмотрен. Компания Danfoss выпускает несколько видов узлов смешения в настенном и напольном исполнении, оснащенных двух- и трехходовыми регулирующими клапанами.

Для независимого отопления
Эта группа квартирных тепловых пунктов осуществляет функцию регулирования и контроля независимой системы отопления. Оборудование оснащено термостатическими клапанами и электронными контроллерами.

Больше подробностей можно узнать по телефону +7 (495) 023-16-00 или, написав на наш электронный адрес [email protected]

Интернет-магазин шаровых кранов Danfoss предлагает своим клиентам продукцию Данфосс по выгодной цене, с возможностью бесплатной доставки до объекта по России и СНГ. Тепловые пункты для зависимого отопления (со смесительным узлом) и ГВС Данфосс – это высокий уровень надежности, долговечности и функциональности, качество, подтвержденное соответствующими документами.  Наши специалисты помогут подобрать тепловые пункты, отталкиваясь от требований клиента.

Узлы для тепловых завес. Узел обвязки тепловой завесы.

Смесительный узел для тепловой завесы

Узел регулирования тепловой завесы предназначен для управления расходом теплоносителя. При этом, соответственно, регулируется температура воздуха на выходе из теплообменника.

Состав узла обвязки воздушно-тепловых завес

• Трехходовый регулирующий клапан по воде с электроприводом
• Кран шаровый рычажный – 2 шт.
• Фильтр сетчатый
• Вентиль регулирующий ручной по воде
• Кран для выпуска воздуха
• Кран для слива воды
• Соединительные трубы и фитинги

Теплоноситель					Привод
18	1,0	120	32	1 1/4 “	220	2-х поз.	4
Макс. расход м/ч	Макс. рабочее давление, МПА	Макс. рабочая температура,	Kvs клапана	Присоединение	Напряжение питания, В	Управление	Усилие, Н/м
0,3	1,0	120	0,63	1/2″	220	2-х поз.	4
0,6	1,0	120	1	1/2″	220	2-х поз.	4
1,0	1,0	120	1,6	1/2″	220	2-х поз.	4
1,7	1,0	120	2,5	1/2″	220	2-х поз.	4
2,5	1,0	120	4	1/2″	220	2-х поз.	4
3,5	1,0	120	6,3	1″	220	2-х поз.	4
4,5	1,0	120	8	1/2″	220	2-х поз.	4
6,2	1,0	120	10	1″	220	2-х поз.	4
9	1,0	120	17	1 1/4 “	220	2-х поз.	4
14	1,0	120	24	1″	220	2-х поз.	4

Если вам нужен узел для тепловой завесы, вы можете запросить смету или связаться с нашими специалистами.

На заказ мы изготовили более 2 000 уникальных теплообменников — строго по ТЗ, с честной рядностью и точными характеристиками. Подробнее »

У нас есть производство в России и партнерский завод в Италии (CO.MA. spa). В Европе выпускается аппаратура из AISI 304 и AISI 316 — коррозионностойких сталей.

Мы доставляем теплообменники в сборе, по запросу проводим подключение на месте.

Здание Правительства Москвы: Дом-книжка на Новом Арбате

Lotte Plaza Hotel Moscow

Экспоцентр на Красной Пресне

Шоколадно-кондитерская фабрика Рот Фронт

ФКП «Щелковский биокомбинат»

ЗАО «Энергоконтракт-Томилино»

«Управление административными зданиями» корпорации Росатом

АТЦ «Москва» на Каширском шоссе

Волейбольный спортивно-развлекательный комплекс в г. Одинцово

ТЦ «Капитолий» Ленинградский

ФГАУ МНТК Микрохирургия глаза им. акад. С.Н. Федорова Минздрава России

«World class» – сеть фитнес-клубов

«Фуяо Стекло Рус»

Отправить заявку

Нажимая кнопку «Рассчитать», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.

Нажимая кнопку «Отправить», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.

Нажимая кнопку «Перезвоните мне», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.

Нажимая кнопку «Отправить», вы подтверждаете, что ознакомились с Правилами обработки персональных данных и принимаете их.

Узлы Учета Тепловой энергии

Главная»Узлы Учета Тепловой энергии

Сегодня строительством многоквартирных домов занимаются многие частные фирмы. В связи с этим вопрос, как правильно обустроить узел учёта тепловой энергии, очень важен. От его решения зависит рациональный расход средств, комфорт и удобство будущих жильцов. К тому же для домовладельца хорошая организация контроля станет залогом стабильного и надёжного бизнеса.

Определение и предназначение

Для контроля расхода энергии в многоквартирном доме оборудуются тепловые узлы учёта основных показателей теплоотдачи. Кроме температуры, определяют объёмы и качество тепловых режимов. Учётные узлы — это совокупность целых модулей для проведения необходимых измерений.

Роль такого узла в нормальной работе всех систем здания в первую очередь связана с контролем и фиксацией данных приборов, входящих в его состав. Вот лишь некоторые основные причины, по которым его строят:

1. Контроль качества температурных режимов, обеспечиваемых системой отопления.
2. Учёт температуры, давления и других показателей для анализа и фиксации в нормативных документах.
3. Для правильного расчёта платы, взимаемой с потребителей в пользу поставщика тепловой энергии.
4. Для проверки и регулирования эффективной работы системы отопления в здании.

Отлаженная работа такого узла помогает домовладельцу эффективно тратить ресурсы и денежные средства на обслуживание дома, а также устанавливать оптимальные цены на оплату своих услуг.

Наличие надёжного контрольного центра просто необходимо для бесперебойной работы сооружения.

Состав и расположение

Многоквартирные дома могут иметь разную конфигурацию. От этого УУТ могут быть непохожими по виду и устройству друг на друга. Однако основные элементы входят в состав каждого узла:

1. Запорно-регулирующая арматура. Приспособления и устройства для регулирования и полного отключения различных узлов отопительной системы.
2. Тепловой счётчик. Основной измерительный прибор, который может отличаться по конструкции, но обязан давать показания основных параметров подачи тепла.
3. Грязевик. Место сбора мусора. Основная цель этого устройства — предотвратить попадание посторонних предметов и веществ в систему отопления.
4. Расходомер. Прибор, который учитывает расход теплоносителя и помогает регулировать его подачу.
5. Элеватор. Элеваторный узел отопления служит для регулирования температуры теплоносителя. В этом устройстве за счёт смешения горячего и остывшего теплоносителя (обратки) происходит регулировка до нормативных показателей.
6. Термодатчик. Измерительный прибор для фиксации температуры теплоносителя при возврате из системы отопления.
7. Вспомогательное оборудование. Многие центры контроля обеспечиваются дополнительными приборами и агрегатами. Современные технологии позволяют значительно расширить возможности контроля
8. .

Основным требованием к расположению приборов и всех составляющих системы контроля является максимальная точность и эффективность. Поэтому есть определённые правила последовательности и места расположения основных узлов. Вот лишь некоторые из них:

1. Размещать приборы учёта на границе раздела, максимально близко к задвижкам и регуляторам подачи теплоносителя.
2. Запрет на оборудование дополнительных отведений трубопровода в обход датчиков.
3. Термодатчик на обратке размещают перед задвижкой с внешней стороны.
4. Размещать приборы так, чтобы был хороший визуальный доступ для снятия показаний приборов и их обслуживания.

Следуя основным указаниям, оборудовать узел учёта отопления не составит большого труда, если есть все необходимые компоненты для его работы.

Схему размещения и последовательности продумывают заранее, сделав необходимые чертежи и вычисления.

Устройство и обслуживание

Обычно узел учёта в многоквартирном доме делают в подвале. В очень больших домах может строиться отдельное здание для этой цели. Чтобы сооружением было удобно пользоваться, тщательно продумывают схему устройства помещения. Показания приборов необходимо контролировать ежедневно, поэтому от удобства может зависеть и качество измерений.

Следует помнить, что грязевик требует регулярной чистки, при этом важно не повредить приборы для измерений. Поэтому сразу учитывают эту особенность и располагают все узлы так, чтобы они не мешали друг другу при обслуживании.

Для обеспечения жилого дома существует два варианта оборудования теплосистемы: с верхней разводкой и нижней. Обычно применяют три наиболее популярные схемы подачи теплоносителя:

1. С параллельным одноступенчатым подключением. Самая простая и распространённая. Горячая вода из системы водоснабжения используется и для отопления. Обе системы подключаются параллельно. Основной недостаток такого подключения — большой расход воды.
2. С последовательным двухступенчатым подключением. У подающего и обратного трубопровода создают отдельные ступени. Достоинство — экономичность. Недостаток — сложная система контроля обогрева и распределения тепла.
3. Со смешанной схемой подключения подогревателя теплоносителя. Наиболее эффективный вариант.









Водосмесительные установки WMG | BLAUBERG Ventilatoren

• Описание
• Модификации
• загрузок
• Обозначение ключа
• Подключение к водопроводу
• Расчетная схема смесительного узла

Описание

Описание

ХАРАКТЕРИСТИКИ Плавное регулирование расхода теплоносителя и поддержание заданной температуры приточного воздуха в системах вентиляции с водяными нагревательными или охлаждающими змеевиками. Совместим с 9Канальные водяные нагревательные змеевики 0025 WKH и канальные охлаждающие змеевики KWK . Совместим со всеми змеевиками водяного нагрева или охлаждения, установленными в приточных установках BLAUBOX и вентиляционных установках KOMFORT . ПОДКЛЮЧЕНИЕ К ВОДЯНОМУ КОНТУРУ Подключение смесительного узла к водяным нагревательным или охлаждающим змеевикам и к сети водяного отопления/охлаждения через трубы или гибкие шланги соответствующего диаметра, см. таблицу технических данных. В случае применения гибких шлангов смесительный узел должен быть жестко закреплен. При установке смесительного узла вал двигателя должен быть установлен горизонтально. Механические нагрузки от труб не допускаются.

ДИЗАЙН Водосмесительный узел состоит из циркуляционного насоса, трехходового клапана управления теплоносителем с электроприводом и рециркуляционной трубы. Клапан трехходовой предназначен для плавного смешивания потока теплоносителя из системы отопления (охлаждения) и обратного теплоносителя в необходимой пропорции для регулирования температуры теплоносителя, подаваемого на водяные нагревательные или охлаждающие змеевики. Трехходовой привод приводится в действие управляющим сигналом 0–10 В от системы управления вентиляцией. Смесительный узел рассчитан на рабочее давление теплоносителя в смесительном узле 10 бар.

Модификации

Название модификации
WMG 1 1/2-16
WMG 1 1/2-25
WMG 1 1/4-10
WMG 1 1/4-16
ВМГ 1-10
ВМГ 1-6
ВМГ 2-25
ВМГ 2-40
ВМГ 3/4-4
ВМГ 3/4-6

+
+
+
+
+
+
+
+
+
+

Архив документов

Архив документов

Выберите тип документа

Название

Скачать

WMG – техпаспорт (pdf 424. 87Kb)

WMG – изображение (png 438.56Kb)

Код обозначения

Код обозначения

Серия	Диаметр присоединяемого патрубка [дюйм]		Коэффициент передачи теплоносителя (Kvs)
WMG	3/4; 1; 1 1/4; 1 1/2; 2	–	4; 6; 10; 16; 25; 40

Подключение к водопроводной сети

Соединение с водной сетью

Рекомендуемое соединение с водной сетью

T1 и T2 : Поставка тепловой среды и обратной трубопроводы P1 и P2 : давление воды для подачи для подачи . : смесительный узел 2 : водонагреватель 3 : трехходовой клапан с электроприводом 4 : циркуляционный насос 5 : запорный клапан 6 : трубы подачи и возврата от системы распределения тепла к воде обогреватель 7 : обратный клапан 8 : балансировочный клапан 9 : фильтр грубой очистки

Расчетная схема узла смешения

Расчетная схема узла смешения

Выбор узла смешения: найти требуемый расход теплоносителя через узел нагрева (охлаждения), а также перепад давления теплоносителя (располагаемый напор). Эти параметры определяются с помощью схемы расчета агрегата нагрева или охлаждения для каждого водяного нагревателя или агрегата охлаждения.

Коллекторный насос и смесительный клапан Grundfos

Оценка «Отлично»

Для обслуживания клиентов

Распределите расходы с финансами

При наличии возможности

Быстрая оплата через PayPal

Более безопасный и простой способ оплаты через Интернет

Насосы

• Тепловая мощность 14 кВт
• Регулируемая температура
• Регулировка температуры подачи
• Простая установка
• Блок смесительного клапана

Просмотр Полное описание

Быстрая находка: 12620
Код детали: UFHC970360
Вес: 5,00 KG 9

7

.

217,66 фунтов стерлингов с НДС
181,38 фунтов стерлингов без НДС

В наличии: 37 шт.0026 Доставка Доступна

Сделано для заказа Это производимый продукт для заказа и, следовательно, не может быть возвращен или отменен

• Обзор
• Спецификации
• . многозональная коллекторная система теплого пола с тепловой мощностью до 14кВт. Разработанный, чтобы быть легким и компактным, чтобы подключаться непосредственно к стандартному коллектору без необходимости использования дополнительных кронштейнов или опор.

  Комплект состоит из лидирующего на рынке смесительного клапана, циркуляционного насоса, обратного колена, переходника коллектора и всех необходимых уплотнений.

  Характеристики продукта

  • Устройство с болтовым креплением обеспечивает простой процесс установки
  • Обеспечивает регулируемую температуру смешанной воды для систем напольного отопления (максимальная тепловая мощность 14 кВт) температура подачи в пределах +/- 2°C, не зависит от температуры подачи и обратки котла

  Технические характеристики

  Бренд	GRUNDFOS
  Размер подключения	ВНУТРИ СТАВИЛЬНЫЙ КЛАПАС 3/4
  .	25°C – 60°C

  Загрузка продукта

  116014 GFS OEM UPM3 20PAGES BROCHURE ART04 Free

  Размер файла: 1 MB 9.830017

  Пакет управления ThermoGuard UFH UPM3

  Размер файла: 1,92 МБ

  Концепция защиты от блокировки UPM3

  Размер файла: 608,17 КБ

  4 Какой тип изоляции использовать?

  25 марта

  Эффективная теплоизоляция пола является одним из наиболее вредных и игнорируемых факторов потери тепла в доме для обеспечения комфорта в доме. По оценкам EnergySavingTrust, хорошая теплоизоляция пола позволит сэкономить около 60 фунтов стерлингов в год на затратах на электроэнергию. Теплоизоляционные плиты – отличное решение; доступная и стоящая, изоляция из плит является самой простой в установке и может быть обрезана, чтобы соответствовать комнате любой формы. Но какой вариант изоляционной плиты лучше всего подходит для ваших нужд? Как правильно…

  Подробнее

  Какой термостат выбрать?

  4 марта

  Термостат является одним из важнейших элементов современного дома. Обеспечение того, чтобы пол с подогревом всегда оставался под вашим контролем, является основной привилегией, которую заслуживает каждый нынешний владелец недвижимости. Недостаточное использование вашего решения для отопления неудобно, неэкономично и разочаровывает. Чрезмерное использование вашего решения для отопления является расточительным, дорогостоящим и еще более разочаровывающим. Поэтому важно понимать, какие термостаты существуют и как их можно использовать. Прочтите это краткое руководство, чтобы о…

  Подробнее

  Торговые счета Element Shop

  12 июля

  Эксклюзивная торговая скидка для клиентов Element Shop. Это быстро и просто: просто заполните нашу форму заявки на торговлю, и мы постараемся вернуться к вам в течение 24 часов (с понедельника по пятницу) с вашими данными для входа в систему и вашим персонализированным кредитным лимитом. Наш торговый счет позволит вам управлять своим денежным потоком так, как вам удобно. Владельцы торговых счетов также получат доступ к эксклюзивным скидкам на определенные бренды и аксессуары. Преимущества обслуживания вашего торгового счета Priority…

  Подробнее

  Электрический теплый пол или водяной теплый пол

  Feb 22

  Какой теплый пол выбрать? Если вы не решили, какую систему установить для вас, у нас есть несколько полезных плюсов и минусов для каждой системы, которые могут помочь вам решить, какая система лучше всего подходит для вашего проекта. Что такое влажное/водяное половое отопление? Система водяного теплого пола имеет ряд труб, подключенных к вашему котлу, по которым циркулирует контролируемый поток теплой воды по всему полу для обогрева помещения. В качестве альтернативы, вы можете подключить водопроводные трубы под полом…

  Read more

  ---

  Other customers also bought

  Heatmiser TA230 Underfloor Heating Actuator

  1

  £11. 14£13.37

  Heatmiser UH8 8 Zone Wiring Centre v2

  3

  £ 47,49 £ 56,99

  HEATMISER UH5 4 Зоны Центр проводки V2

  3

  £ 42.49 £ 5099

  Small Ecteleter.0017

  1

  £14.95£17.94

  16mm Eurocone Connector

  £3.56£4.27

  Manifold Fill/Drain Valve Pair

  £28.74£34.49

  Manifold Ball Valve Pair

  £19.83£ 23,80

  Изоляция нагрева с нагреванием в нижней части.0298 1

  11,43 фунта стерлингов 13,72 фунта стерлингов

  Труба Pex-Al-HDPE, европейский стандарт, 16 мм, 100 м

  122,96 фунта стерлингов 147,55 фунта стерлингов

  Устройство для смешивания воды BLAUBERG WMG 1 1 1/4-19 9 00019

  1

  1

  WMG 1 1/4-16

  ---

  Установки для смешивания воды.

  EAN4058448036071

  Добавить в проект

  К сравнению

  • Описание
  • Характеристики
  • РАЗМЕРЫ
  • РАЗМЕР
  • MATIONING DIAG MATIONING UNIT0004

  Описание

  Описание

  ПРИМЕНЕНИЕ Плавное регулирование расхода теплоносителя и поддержание заданной температуры приточного воздуха в системах вентиляции с водяными нагревательными или охлаждающими змеевиками. катушки. Совместим со всеми водяными нагревательными или охлаждающими змеевиками, установленными в приточных установках BLAUBOX и вентиляционных установках KOMFORT . ПОДКЛЮЧЕНИЕ К ВОДЯНОМУ КОНТУРУ Подключение смесительного узла к водяным нагревательным или охлаждающим змеевикам и к сети водяного отопления/охлаждения через трубы или гибкие шланги соответствующего диаметра, см. таблицу технических данных. В случае применения гибких шлангов смесительный узел должен быть жестко закреплен. При установке смесительного узла вал двигателя должен быть установлен горизонтально. Механические нагрузки от труб не допускаются.

  ДИЗАЙН Водосмесительный узел состоит из циркуляционного насоса, трехходового электроклапана управления теплоносителем и рециркуляционной трубы. Клапан трехходовой предназначен для плавного смешения потока теплоносителя из системы отопления (охлаждения) и обратного теплоносителя в необходимой пропорции для регулирования температуры теплоносителя, подаваемого на водяные нагревательные или охлаждающие змеевики. Трехходовой привод приводится в действие управляющим сигналом 0-10 В от системы управления вентиляцией. Смесительный узел рассчитан на рабочее давление теплоносителя в смесительном узле 10 бар.

  Характеристики

  Характеристики

  Параметр	WMG 1 1/4-16	Единица измерения
  Макс. пропускная способность смесительного узла	9.0	м³/ч
  Клапан трехходовой номинальный диаметр	Ду 32	–
  Разработанная головка	62000	Па
  Количество скоростей насоса	3	–
  Температура транспортируемого теплоносителя	-10 +110	°С
  Макс. содержание гликоля в транспортируемом теплоносителе	30	%
  Циркуляционный насос	ДАБ А56/ 180ХМ	–
  Трехходовой клапан с электроприводом	Р331	–
  Макс. мощность насоса	271	В
  Путь управления трехходовым клапаном	0…10 В	–
  Привод трехходового клапана Belimo	ЛР24А-СР	–
  Коэффициент передачи теплоносителя трехходового клапана (K vs )	16	–
  Тип соединения	Резьбовое соединение	–
  Напряжение	230	В
  Фаза	1	˜
  Частота	50	Гц
  Соединительный элемент	1 1/4 дюйма	мм
  Вес	7. 4	кг

  РАЗМЕРЫ

  РАЗМЕРЫ

  Тип	Размеры [мм]
  	Б	Х	ч2	л
  WMG 1 1/4-16	175	355	240	500

  РАСЧЕТНАЯ СХЕМА СМЕСИТЕЛЬНОГО УЗЛА

  РАСЧЕТНАЯ СХЕМА СМЕСИТЕЛЬНОГО УЗЛА

  РАСЧЕТНАЯ СХЕМА СМЕСИТЕЛЬНОГО УЗЛА Выбор узла смешения: найти требуемый расход теплоносителя через узел нагрева (охлаждения), а также перепад давления теплоносителя (располагаемый напор). Эти параметры определяются с помощью расчетной схемы агрегата нагрева или охлаждения для каждого водяного нагревателя или агрегата охлаждения.

  РЕКОМЕНДУЕМОЕ ПОДКЛЮЧЕНИЕ К ВОДЯНОЙ СЕТИ Т1 и Т2 – трубопровод подачи и возврата теплоносителя; Р1 и Р2 – манометры водяные на подаче и обратке. 1 – смесительный узел; 2 – водонагреватель; 3 – клапан трехходовой с электроприводом; 4 – насос циркуляционный; 5 – кран запорный; 6 – Трубы подводящие и обратные от системы теплоснабжения к водонагревателю; 7 – клапан обратный; 8 – клапан балансировочный; 9 – фильтр грубой очистки.

  Блок для смешивания воды Blauberg WMG 2-25

  • Описание
  • Характеристики
  • Размеры
  • Диаграмма расчета смесительного блока

  . Средний период. в системах вентиляции с водяными нагревательными или охлаждающими змеевиками. Совместим с канальными водяными калориферами WKH и KWK канальные охлаждающие змеевики.
  Совместим со всеми водяными нагревательными или охлаждающими змеевиками, установленными в приточных установках BLAUBOX и вентиляционных установках KOMFORT .


  ПОДКЛЮЧЕНИЕ К ВОДЯНОМУ КОНТУРУ


  Подключение смесительного узла к водяным нагревательным или охлаждающим змеевикам и к сети водяного отопления/охлаждения через трубы или гибкие шланги соответствующего диаметра, см. таблицу технических данных. В случае применения гибких шлангов смесительный узел должен быть жестко закреплен. При установке смесительного узла вал двигателя должен быть установлен горизонтально. Механические нагрузки от труб не допускаются.

  КОНСТРУКЦИЯ

  Водосмесительный узел состоит из циркуляционного насоса, трехходового электроклапана управления теплоносителем и рециркуляционной трубы.

  Клапан трехходовой предназначен для плавного смешения потока теплоносителя из системы отопления (охлаждения) и обратного теплоносителя в необходимой пропорции для регулирования температуры теплоносителя, подаваемого на водяные нагревательные или охлаждающие змеевики. Трехходовой привод приводится в действие управляющим сигналом 0-10 В от системы управления вентиляцией. Смесительный узел рассчитан на рабочее давление теплоносителя в смесительном узле 10 бар.

  Характеристики

  Характеристики

  Параметр	WMG 2-25	Единица измерения
  Развитая голова	115000	Па
  Количество скоростей насоса	3	–
  Температура транспортируемого теплоносителя	-10 +110	°С
  Макс. содержание гликоля в транспортируемом теплоносителе	30	%
  Циркуляционный насос	ДАБ БПХ 120/ 280,50 т	–
  Макс. мощность насоса	898	Ш
  Путь управления трехходовым клапаном	0…10 В	–
  Трехходовой клапан с электроприводом	Р348	–
  Коэффициент передачи теплоносителя трехходового клапана (К против )	25	–
  Привод трехходового клапана Belimo	НР24А-СР	–
  Макс. пропускная способность смесительного узла	21,0	м³/ч
  Тип соединения	Фланцевое соединение	–
  Напряжение	400	В
  Фаза	3	˜
  Частота	50	Гц
  Соединительный элемент	2″	мм
  Вес	31. 0	кг

  РАЗМЕРЫ

  РАЗМЕРЫ

  Тип	Размеры [мм]
  	Б	Х	ч2	л
  WMG 2-25	312	474	290	660

  РАСЧЕТНАЯ СХЕМА СМЕСИТЕЛЬНОГО УЗЛА

  РАСЧЕТНАЯ СХЕМА СМЕСИТЕЛЬНОГО УЗЛА

  РАСЧЕТНАЯ СХЕМА СМЕСИТЕЛЬНОГО УЗЛА Выбор узла смешения: найти требуемый расход теплоносителя через узел нагрева (охлаждения), а также перепад давления теплоносителя (располагаемый напор). Эти параметры определяются с помощью расчетной схемы агрегата нагрева или охлаждения для каждого водяного нагревателя или агрегата охлаждения.

  РЕКОМЕНДУЕМОЕ ПОДКЛЮЧЕНИЕ К ВОДЯНОЙ СЕТИ Т1 и Т2 – трубопровод подачи и возврата теплоносителя; Р1 и Р2 – манометры водяные на подаче и обратке. 1 – смесительный узел; 2 – водонагреватель; 3 – клапан трехходовой с электроприводом; 4 – насос циркуляционный; 5 – кран запорный; 6 – Трубы подводящие и обратные от системы теплоснабжения к водонагревателю; 7 – клапан обратный; 8 – клапан балансировочный; 9 – фильтр грубой очистки.

  Смесительный узел Определение | Инсайдер права

  • означает любую комнату или группу комнат, образующих единую жилую единицу, используемую или предназначенную для проживания и сна, но не для приготовления пищи или приема пищи.

  • означает одну или несколько комбинаций генерирующего оборудования, обычно состоящих из первичного двигателя(ей), электрогенератора(ов), электрического трансформатора(ов), парогенератора(ов) и устройств контроля выбросов в атмосферу.

  • означает любое операционное подразделение или подразделение Компании, назначенное Комитетом в качестве операционного подразделения.

  • означает муниципалитет или любое правление, комиссию, комитет, орган или агентство, обладающие административной юрисдикцией в отношении любого округа, кроме школьного округа, проекта или объекта, включенного или действующего полностью или частично в пределах территориальной границы любого округа или муниципалитета, которые выполняют функции, подходящие для осуществления одной или несколькими единицами местного самоуправления, и которые имеют законные полномочия делать покупки и заключать контракты или соглашения для выполнения любой работы или предоставления или найма любые обычно требуемые материалы или материалы, стоимость которых или стоимость контракта должны быть оплачены за счет или из государственных средств.

  • означает ограниченную площадь поверхностного водного объекта или водоносного горизонта, где происходит начальное разбавление сброса и где могут быть превышены определенные стандарты качества воды.

  • означает площадь, установленную для бурения одной скважины приказом или правилом любого органа штата или федерального органа, имеющего полномочия. Если буровая установка не определена каким-либо таким правилом или приказом, буровой установкой будет считаться буровая установка, установленная схемой бурения на Контрактной территории, если она не определена явным соглашением Сторон, осуществляющих бурение.

  • означает отдельную единицу, предоставляющую полные, независимые жилые помещения для одного или нескольких человек, включая постоянные условия для проживания, сна, приема пищи, приготовления пищи и санитарии.

  • означает и относится к любой части здания, расположенной на Недвижимости, спроектированной и предназначенной для использования и проживания одной семьей.

  • означает отдельный электрический генератор и связанные с ним установки и аппараты, электрическая мощность которых может быть отдельно идентифицирована и измерена. Чрезвычайное состояние означает состояние или ситуацию: (1) которая, по мнению Стороны, подающей претензию, неизбежно угрожает жизни или имуществу; или (2) что, в случае CAISO, с большой вероятностью (как определено недискриминационным образом) может оказать существенное неблагоприятное воздействие на безопасность или нанести ущерб контролируемой сети CAISO или электрическим системам другие, к которым напрямую подключена управляемая сеть CAISO; (3) что, в случае с участвующим ТО, неизбежно (как определено недискриминационным образом) может оказать существенное неблагоприятное воздействие на безопасность или ущерб системе передачи участвующего ТО, присоединению участвующего ТО. Объекты, Распределительная система или другие электрические системы, к которым непосредственно подключена электрическая система Участвующего ТО; или

  • означает объект (включая объект, подпадающий под действие статьи 111 Закона), который начал коммерческую эксплуатацию до 15 ноября 1990 г. и который 15 ноября 1990 г. или после этой даты обслуживал генератор с паспортной мощностью более 25 МВт Существующий блок не включает простые турбины внутреннего сгорания или любой блок, который 15 ноября 1990 г. или после этой даты обслуживал только генераторы с паспортной мощностью 25 МВт или менее. Любой существующий юнит, модифицированный, реконструированный или переоснащенный после 15 ноября 19 года.90, должен оставаться существующим подразделением.

  • означает пристроенную или отдельно стоящую жилую единицу, которая предоставляет полностью независимые жилые помещения для одного или нескольких человек. Он должен включать в себя постоянные условия для проживания, сна, приема пищи, приготовления пищи и санитарии на том же участке, что и жилой дом на одну семью. Вспомогательная жилая единица также включает следующее:

  • означает одну или несколько комнат, используемых для жертв домашнего насилия, включая комнаты, используемые для сна или сидения.

  • означает специальную избирательную единицу REIT;

  • означает внутреннюю часть жилого помещения, состоящую из внутренних стен, пола и потолка, которая ограждает жилое помещение как кондиционируемое пространство от наружного воздуха.

  • или «MMU» означает независимое подразделение по мониторингу рынка, определенное в 18 CFR § 35.28(a)(7) и созданное в соответствии с Планом мониторинга рынка PJM (Приложение M) к тарифу PJM, которое отвечает за осуществление мониторинга рынка. План, включая Market Monitor. Группа мониторинга рынка также может называться IMM или независимым наблюдателем рынка для PJM 9.0017

  • означает договор аренды на острове Барроу вместе с теми объектами, которые разумно и должным образом необходимы для производства пригодного для продажи нефтепродукта из нефти, полученной по договору аренды на острове Барроу, включая, помимо прочего, трубопровод для налива танкеров, полученный по договору аренды на острове Барроу, и связанный с ним причал. удобства;

  • означает точку, в которой дренажная установка присоединяется к соединительному коллектору;

  • означает квартиру площадью не более 500 квадратных футов, полностью расположенную в пределах существующей односемейной структуры. резиденция. Младшая вспомогательная жилая единица может включать в себя отдельные санитарно-технические сооружения или может иметь общие санитарно-технические сооружения с существующей структурой.

  • означает единицу энергии, равную произведению пикового напряжения в киловольтах, миллиамперах и секундах, т. е. кВп x мА x секунда.

  • означает единицу измерения, используемую для сравнения различий в производстве навоза и указанную в Minn. R. 7020.0300, subp. 5.

  • означает установку, преобразующую топливный или энергетический ресурс в электрическую энергию.

  • означает любую пароэлектрическую установку, которая сконструирована с целью обеспечения более чем одной трети ее потенциальной выходной электрической мощности и более чем 25 МВт электрической мощности для какой-либо коммунальной системы распределения электроэнергии для продажи. Любой пар, подаваемый в парораспределительную систему с целью обеспечения пара для пароэлектрического генератора, который будет производить электрическую энергию для продажи, также учитывается при определении выходной мощности по электроэнергии пострадавшего объекта.

  • означает поставку Материалов в соответствии с прилагаемой технической спецификацией.

  • означает Измерительное устройство, которое, по письменному соглашению Сторон, будет измерять объем Продукта, проходящего через Индивидуальную систему.

  • означает число британских термальных единиц, произведенное при сгорании при постоянном давлении количества газа, который занял бы объем в один (1) кубический фут при температуре шестьдесят градусов (60º) по Фаренгейту при насыщении водяного пара и под постоянным давлением 14,65 фунтов на квадратный дюйм, с воздухом той же температуры и давления, что и Газ, при охлаждении продуктов сгорания до начальной температуры Газа и воздуха и при конденсации образующейся при сгорании воды до жидкое состояние.

  • и «Стандартный кубический фут» означает количество природного газа, которое занимает один кубический фут объема в Объемной базе измерения, определенной в Разделе 26.2 Общих положений и условий.

  Объяснение коллекторов UFH — многотрубный

  Поскольку установка напольного отопления становится все более популярной, важно понимать критические части системы UFH и то, как они работают. Этот пост объяснит, что такое коллектор и как он работает.

  Коллекторы являются центральными узлами управления водой в системах напольного отопления. Они управляют расходом воды и любым зонированием помещения. Кроме того, коллекторы работают для циркуляции нагретой воды по трубам UFH, чтобы обеспечить комфортный и энергоэффективный обогрев каждой зоны системы.

  Что такое коллектор UFH?

  Коллекторы являются важными частями системы водяного теплого пола. Они соединяют источник тепла с трубопроводом внутрипольного отопления и служат в качестве конечной точки для контуров пола (трубопроводов). Коллекторы обеспечивают циркуляцию нагретой воды от источника тепла (например, котла) по трубам, расположенным под полом, при этом контролируя скорость потока. Если используется смесительный узел, они также контролируют температуру контура.



  Водяные системы напольного отопления обычно состоят из трубопроводов, установленных на специальных изоляционных плитах UFH или в стяжке. Трубопровод UFH можно прокладывать по разным схемам (например, бифилярно) для формирования контуров. Один контур будет использоваться для отдельной комнаты или зоны, а несколько контуров — для больших комнат или открытых площадок — эти зоны называются зонами. Каждая зона подключается к центральному коллектору, что позволяет независимо управлять зонами. Кроме того, коллекторы могут управлять несколькими контурами одновременно, позволяя нагревать разные помещения до разной температуры. Каждая зона обычно управляется зональным термостатом, установленным в отапливаемой зоне.

  Multipipe предлагает ряд коллекторов, которые могут управлять подогревом пола до 12 контуров, каждый из которых имеет до 120 метров подсоединенных трубопроводов. Наши коллекторы будут поддерживать постоянное и равномерное распределение воды по контурам пола при правильной температуре и скорости потока.

    Составные части многотрубного коллектора

  Коллекторы состоят из шести основных частей, каждая из которых выполняет жизненно важную функцию в эффективной работе системы напольного отопления.



  Центр электромонтажа

    Центр электромонтажа управляет электрическим аспектом системы подогрева пола. Он обеспечивает соединение между источником тепла, термостатом и коллектором. Центр коммутации координирует работу системы отопления, поскольку он обычно соединяет комнатные термостаты с отдельными комнатами (с помощью приводов) и централизует работу насоса и котла.

    Смесительный блок коллектора

    Смесительный узел (если установлен) состоит из трех основных частей: смесительного клапана, циркуляционного насоса и верхнего узла (состоящего из воздухоотводчика и датчика температуры). Он помогает привести температуру поступающей в бойлер воды к безопасной рабочей температуре для контуров пола. Это помогает поддерживать заданную температуру. Основная причина использования этого заключается в том, что у вас есть система, которая должна работать при разных температурах воды, то есть радиаторы, которые не могут работать при низких температурах. Вы устанавливаете источник тепла на желаемую температуру потока для работы радиационной системы, затем локально смешиваете воду для контура UFH.

    Вентиляционные отверстия и дренажные клапаны

    Вентиляционные отверстия и дренажные клапаны расположены на «поточной» и «возвратной» планках коллектора, и их функция заключается в содействии первоначальному заполнению и выпуску воздуха из системы UFH. .

    Расходомеры

  Расходомеры устанавливаются на стержне потока коллектора, по одному на контур. Это поможет вам увидеть скорость потока через каждую зону. Расходомеры настраиваются во время установки, чтобы настроить правильный расход для контура и обеспечить расчетную тепловую мощность для этого контура, которая определяется нарастанием пола и тепловыми потерями помещения.

    Запорные клапаны коллектора и штифты клапанов

    Запорные клапаны позволяют изолировать и тестировать коллектор, не затрагивая остальную часть системы. Эти клапаны подсоединяются к коллекторным стержням или смесительному блоку (если он используется).

  Штифты клапанов (они находятся на возвратной планке коллектора) позволяют наполнять и опорожнять систему, а также проверять давление, контролируя поток воды через отдельные контуры пола. После завершения этой операции крышки клапанов снимаются и заменяются приводами для обеспечения индивидуального управления контуром.

    Привод

  Приводы подключаются к центру проводки и крепятся к штифтам клапана коллектора. Это соединение позволяет приводам открывать и закрывать каждый контур, чтобы вода могла проходить через систему. Возможность индивидуального управления помещением.



  Как работает многотрубный коллектор UFH?

    Коллектор соединяет источник тепла (например, котел или тепловой насос) с трубами теплого пола и регулирует температуру поступающей воды через смесительный узел. Затем коллектор направляет эту теплую воду по всем контурам пола, создавая энергоэффективное решение для отопления.

  Коллектор UFH состоит из стержня подачи (с расходомерами) и стержня возврата (со штифтами клапана). Это позволяет воде стекать по отдельным контурам труб, установленным в отдельные зоны. Каждая область может быть сбалансирована и управляться индивидуально в соответствии с требованиями конечного пользователя.

  Верхний ряд имеет регулируемые клапаны с прозрачной крышкой, показывающей скорость потока. Скорость потока увеличивается или уменьшается при повороте клапана. Это позволяет системе иметь желаемый расход в каждом контуре.

  Например, если 100-метровый змеевик находится в гостиной, а отдельный 80-метровый контур находится на кухне, оба набора труб вернутся к кранам на коллекторе. Из-за разной длины труб необходимо будет внести коррективы, чтобы обеспечить их баланс, поскольку вода всегда будет идти по более легкому маршруту и ​​приведет к голоданию контура гостиной.

  Нижняя панель — это место, где находится наш блок управления приводом для управления каждым контуром.

  Подключение источника тепла к контурам

  Первичный контур отопления подключается к источнику тепла, который подает воду в коллектор (через смесительный узел, если он используется). Источник тепла подает воду к смесительному клапану коллектора, чтобы гарантировать заданную температуру воды (обычно 20 – 60°C). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды без перегрева, вам, вероятно, не понадобится смесительный узел, который помогает повысить эффективность вашего источника тепла.

  Смесительный узел регулирует температуру воды с помощью заполненной воском термостатической головки по мере того, как тепло проходит через расплавленный воск; как жидкость, он занимает меньше места, поэтому он закрывает клапан, когда он снова затвердевает, воск расширяется, снова открывая клапан. Затем вода для отопления из первичного контура смешивается с более холодной водой из контуров пола для достижения желаемой температуры отопления. Эта температура настраивается во время установки в соответствии с проектными потребностями в тепле, на которые влияют тепловые потери, конструкция пола и тепловая мощность.

    Распределение нагретой воды

  При правильном расходе распределительная планка подает оптимально нагретую воду в трубы пола. После циркуляции вода возвращается в коллектор через возвратную планку. Возвратная планка имеет циркуляционные клапаны, обычно с приводами. Термостат дает команду исполнительным механизмам открываться и закрываться, позволяя воде течь в контуры пола, чтобы обогревать помещение по мере необходимости.

    Управление коллектором

  Центр коммутации эффективно управляет коллектором и его электрическими компонентами. Центр проводки соединяет источник тепла, термостаты, приводы коллектора, насосы и зональные клапаны. Например, если термостат требует тепла в определенной зоне, Центр коммутации подаст напряжение на соответствующие приводы. При открытии штифта клапанов теплая вода может течь по контурам. Коммутационный центр также требует тепла от котла, открывает все установленные зональные клапаны и приводит в действие насос смесительного узла.

  Multipipe предлагает ряд интеллектуальных программируемых термостатов, которые позволяют пользователям дистанционно управлять своим отоплением в сочетании с интеллектуальным шлюзом. Использование интеллектуальных термостатов помогает уменьшить углеродный след конечных пользователей и обеспечивает долгосрочную экономию на счетах за электроэнергию.



  Где разместить коллектор UFH?

    Положение коллектора может сильно повлиять на эффективность системы UFH. Идеальным местом для коллектора является центральная часть нагревательных зон. Место должно быть таким, чтобы можно было легко получить доступ для будущего обслуживания. Кроме того, центральное расположение коллектора поможет свести длину трубопровода к минимуму, что обеспечит равномерное и эффективное попадание воды в каждую зону системы без перегрева.

  Для более крупных проектов может потребоваться более одного коллектора. Например, если полы с подогревом должны быть установлены на нескольких этажах, мы рекомендуем установить отдельный коллектор на каждом этаже.

  Нужно ли мне более одного коллектора UFH?

  При стандартной установке обычно используется отдельный коллектор для каждого этажа здания.

  Однако, если в доме есть полы с подогревом внизу и радиаторы наверху, можно использовать только один коллектор, если контур радиаторов подключен к традиционной системе ответвления.

  Если выбрать коллектор для контура радиатора, то можно;

  • обеспечивают тот же уровень контроля, что и схема UFH внизу,
  • разрешить управление отдельными комнатами
  • сопоставьте его с той же интеллектуальной системой.

  Предположим, вы можете подобрать размеры радиаторов для работы при более низкой температуре (обычно за счет увеличения их размеров). Тогда вам не придется устанавливать смесительные клапаны.
