Книги по печному делу

Книги по печному делу

Александр Михайлович Шепелев — автор более трех десятков о   книг по различным видам строительных работ.   Их   тираж  только на   русском   языке  превысил  8 миллионов экземпляров.

Но,   наверное,  самую   большую   известность принесли   A.M. Шепелеву   книги про индивидуальное строительство.

Книги его написаны простым, доступным для  неспециалиста языком.  О его популярности   говорит  тот факт, что книга  «Ремонт квартиры своими силами» издавалась семь раз, «Как  построить сельский  дом»  — четыре  раза и  при этом   тиражи буквально сметались с полок книжных магазинов.

За свой 60-летний строительный стаж он освоил более 10 строительных профессий, прошёл путь от простого рабочего до начальника строительства, принимал участие в сооружении и реконструкции таких объектов, как гостиница «Москва», школа ВЦИК в Кремле, библиотека им. Ленина, Концертный зал им. Чайковского, в восстановлении Манежа   и   Останкинского  дворца-музея.

Предлагаем вашему вниманию одну из самых известных его книг «Как построить сельский дом». Нашей теме печного дела посвящена одна глава в этой книге, но написала она настолько обстоятельно и подробно, что даже новичок, прочтя её сумеет вдохновиться на самостоятельную кладку печи. Именно так было в своё время и со мной. Александр Михайлович помог мне в своё время стать печником. За что ему особая благодарность.

Скачать в удобном формате:

_______________________________________________________________________

Г. Я. Федотов. Русская печь.

Подробное руководство, описывающее все грани этого уникального печного прибора, изобретённого на Руси и прослужившего столетия, если не сказать тысячелетия нашим предкам, населявшим самые суровые уголки необъятной страны. И всюду русская печь была основой дома и быта — сердцем и очагом, вокруг которого строилась повседневная жизнь. Именно от неё «плясали», выстраивая жилое пространство  наполняя его делами и смыслами повседневной жизни.

Автор, замечательный знаток старины, подробнейшим образом описывает как устройство и принцип работы русской печи, так и, углубляясь в детали, показывает универсальность этой конструкции, в которой и щи варили, и горшки обжигали, и даже рыбу вялили в дымоходе.

Я просто не знаю другой такой обстоятельной монографии на тему русской печи. Очень рекомендую почитать — столько подробностей старинной забытой теперь уже жизни всплывает.

Скачать в удобном формате:

_______________________________________________________________________



 Л. К. Гинзбург. Фундаменты  печей  и  каминов  в  малоэтажных  домах
Затевая печь, мы должны серьёзно проработать вопрос о её основании — фундаменте. В статье кандидата технических наук Л.К. Гинзбурга обстоятельно излагаются правила устройства разных типов фундаментов на разных грунтах.

«При  устройстве  фундаментов  печей  и  каминов  (в  дальнейшем  изложении  для  краткости – фундаментов  печей)  основная  задача  сводится  к  тому,  чтобы  их  деформации  осадок  или  пучения,  или  того  и  другого  вместе,  были  того  же  порядка,  что  и  допустимые  деформации  фундаментов  дома.   При  этом  предполагается,  что  надёжность  фундаментов  дома  обеспечена  соответствующими  расчётами  на  стадии  их  проектирования»…

Скачать :

_______________________________________________________________________

Кузнецов Игорь Викторович — Почётный член гильдий печников Санкт-Петербурга и Москвы. Почётный член Национальной Лиги Мастеров печного дела. Председатель международного Некоммерческого партнёрства «Развитие Системы Печей Кузнецова».

На его сайте http://stove.ru/ размещены статьи посвящённые теории cвободного движения газов (СДГ), теплотехнике колпаковых печей и практике их кладки. То есть основная база знаний по печам Кузнецова.

Все материалы в открытом доступе, и каждый может с ними ознакомиться. Однако читать их с сайта затруднительно.

Здесь они представлены в виде единого вордовского файла, скачать который вы можете, нажав на иконку ниже.

Скачать:

_______________________________________________________________________



Оставить комментарий

Вы должны авторизоваться для отправки комментария.

Сайт размещается на хостинге Спринтхост

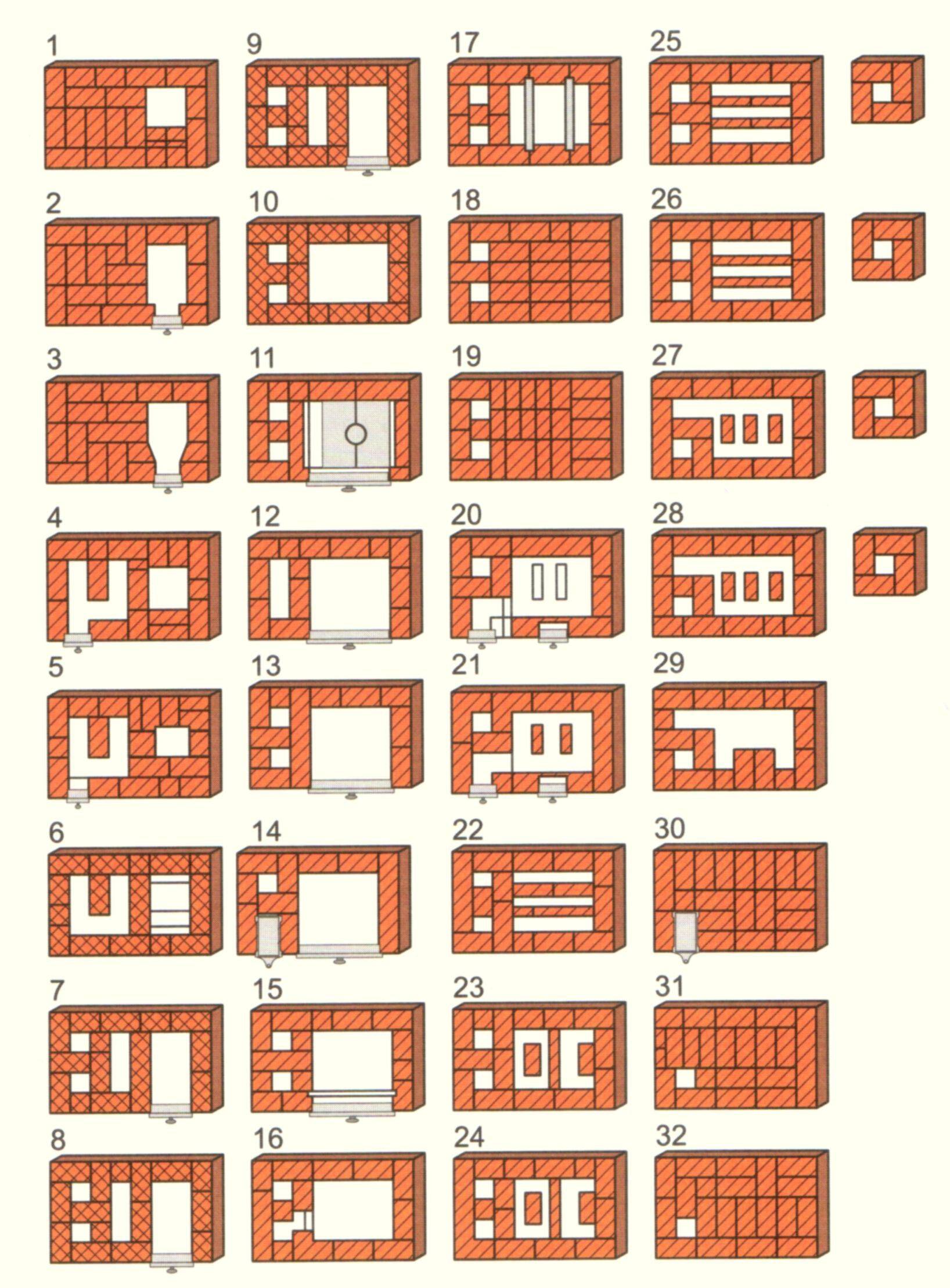

Двухковшовые печи Кузнецова: порядовки. Кузнецова своими руками

Так называемые “Кузнецовки” появились в далеком 1962 году. Их разработкой и усовершенствованием занимается Игорь Кузнецов – изобретатель этих печей и по сей день. В настоящее время насчитывается около 50 изобретений, которые охватывают практически всю номенклатуру бытовых печей. Рассмотрим подробнее, что представляют собой печи Кузнецова. Порядовки популярны и на сегодняшний день, поэтому тема крайне актуальна.

Чем «Кузнецовки» лучше других?

Потребители всегда задают себе вопрос: почему стоит покупать именно этот товар, а не тот, что рядом. Вполне естественный и логичный вопрос. Мы всегда смотрим на сильные и слабые стороны товара перед покупкой, а потом делаем соответствующие выводы. Что касается печей Кузнецова, то они славятся высоким КПД. Как правило, речь идет о таких цифрах, как 80% и более. Например, стандартным заказом в 4 кВт можно обогреть дом площадью 100 квадратных метров. При этом печи западных брендов должны иметь мощность не менее 10-12 кВт. Кстати, нередки заказы на Кузнецовки из США, Швеции, Канады и ряда других стран. Следует отметить, что печи Кузнецова (порядовки) «всеядны», то есть в качестве топлива могут использоваться низкосортные горючие материалы, например опилки. Также возможна установка оборудования, обеспечивающего подачу горячей воды. При этом ТТХ не ухудшаются.

В основе прежде всего

Именно Кузнецов впервые применил автоматическое распределение тяги по каналам. Этот способ хорош тем, что исключается ожог, поэтому вид можно держать открытым. Система таких дымоходов отличается не только своей уникальностью, но и простотой. Если печи со сложной конфигурацией дымохода обычно имеют КПД около 60 %, то Кузнецовка — 80 % и выше. Кроме того, отсюда следует принцип свободного прохода газов. Именно поэтому ордера часто сравнивают с термоядерными реакторами. Дело в том, что энергия газов, в отличие от газового вида, не закручивается вихрем, а сразу пронизывает печь. Естественно, выделяющееся тепло идет либо на обогрев помещения, либо на ГВС, в зависимости от потребностей.

Двухколбовые печи Кузнецова: порядок и его особенности

Принцип устройства печей, в которых можно реализовать закон свободного движения газов, известен давно. Самый распространенный и известный вариант – двухплавильная печь.

Принцип его работы заключается в том, что воздух из окружающей среды поступает через зольник в топку. На первой стадии горения, когда сжигаются самые легкие фракции топлива, процесс чем-то напоминает пиролиз. Этот режим является наиболее эффективным. Но до Кузнецова этими преимуществами мало кто пользовался. Но заказы имеют конструкцию, позволяющую им работать в режиме пиролиза. В результате пиролизные газы сгорают под куполом третьего колпака. Сам процесс интересный. Его особенности в том, что горение является саморегулирующимся. Если пламя слишком рыхлое, ухудшается тяга, и процесс горения замедляется, если тепла недостаточно – тяга увеличивается, а процесс горения интенсифицируется. Двухсильфонные печи (порядовка) Кузнецова имеют второй купол, чтобы не нарушать процесс горения. Температура во втором колпаке при КПД около 80% достигает 300-400 градусов, что вполне достаточно для передачи тепла теплоносителю.

Многокамерные печи

Часто обычный колпак делают многоступенчатым. Каждый каскад состоит из двух колпаков, имеющих отверстие сверху. Наличие трех каскадов позволяет назвать эту печь классическим порядком, так как имеется свободное прохождение газов. Практически в любом режиме печи такое оборудование имеет очень высокий КПД, достигающий 97%. При этом используемое топливо практически не играет роли. Это может быть мазут, уголь и что угодно еще.

Обычно четное количество вытяжек может достигать 90% эффективность. Однако многое зависит от режима горения и используемого топлива. Однако основным недостатком этого метода является то, что печи довольно сложны в обслуживании. Часто возникают проблемы при очистке колпачков от нагара. Кроме того, первый колпачок (с четным номером) очень мал, температура под ним будет порядка 1500 градусов, в результате чего металл ее не выдержит, а вкладыш по весу ненадежен.

Ну, мы уже разобрались, что такое печи Кузнецова. Его часто строят в доме. Давайте посмотрим, как это сделать и что искать.

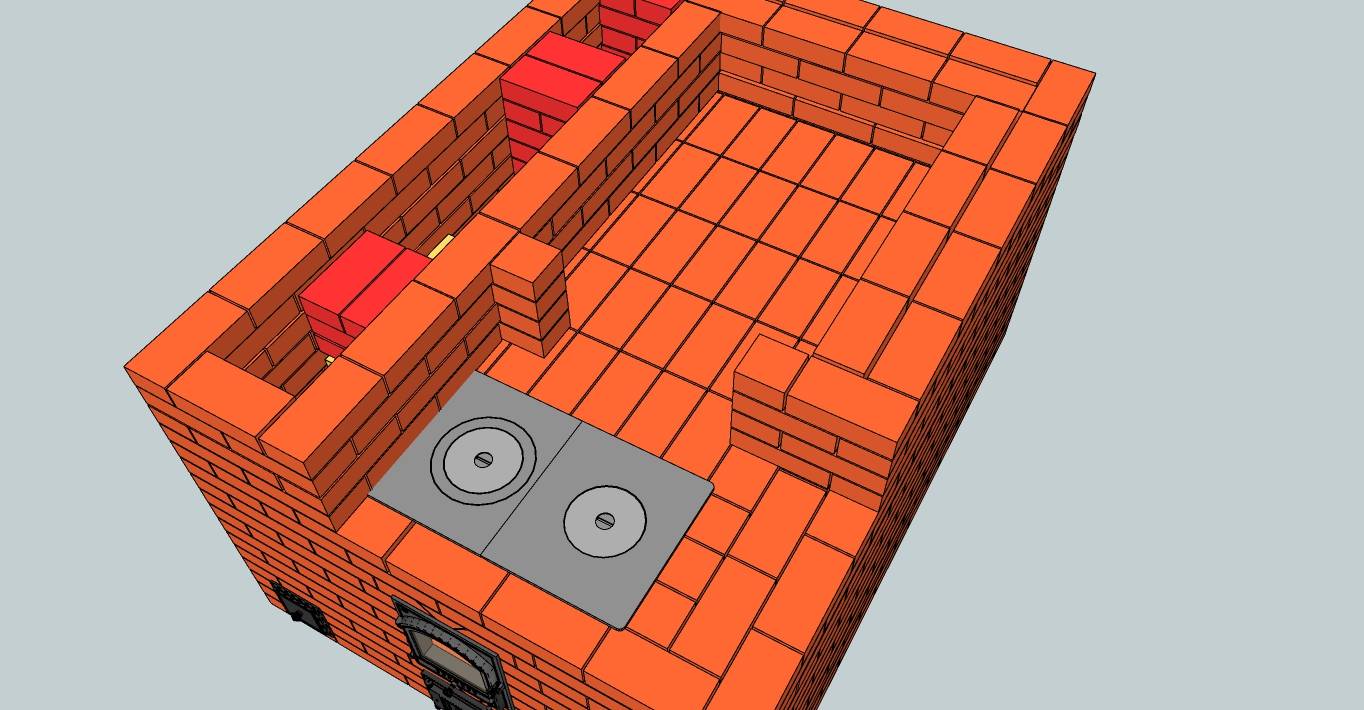

Отопительные печи Кузнецова: порядок своими руками

Прежде чем приступить к работе, необходимо определить основную функцию печи. Давайте рассмотрим обычное отопительное оборудование самой простой конструкции. Хочется отметить, что вместе с домом желательно строить печи Кузнецова непосредственно своими руками. На заказ тоже можно возвести и если здание уже стоит – это, конечно, нежелательно, но возможно.

Первый шаг – подготовка фундамента. Она должна быть изготовлена ​​из бетона и иметь ширину на 10-15 см больше размеров топки. Это одна из самых кропотливых работ, которую вам предстоит выполнять, поэтому в некоторых случаях есть смысл вызвать специалиста. Фундамент не должен быть связан с основанием дома, не забывайте об этом. Также недопустимо его отсутствие, так как полы не выдерживают высокой нагрузки. Далее крайне важно правильно обустроить дымоход на крыше дома. Для выполнения этих работ желательно воспользоваться насмешками и советами профессионалов. Посмотрим, как строятся печи Кузнецова. Порядовки в самом простом исполнении делаются достаточно просто и быстро.

Необходимый материал

Крайне важно выбрать качественный материал, в частности огнеупорный кирпич. Он должен выдерживать высокие температуры. Так, для внутренней облицовки используется шамотный кирпич. Его количество определяется по чертежу. Часто встречаются конструкции из обычного кирпича, что делается в целях экономии. Это допустимо, однако при этом снижается долговечность кладки. Для внешней облицовки подойдет М150 – глиняный кирпич.

Без 100-130 килограмм глины не обойтись. Лучше потратить немного больше денег и заплатить за качественные вещи. В этом случае при зажатии глина не трескается и будет служить довольно долго. В два раза больше глины, понадобится песок. Примерно 500 кирпичей, необходимо сделать смесь глины с песком в объеме 0,2 куб.

Остается только металлическая фурнитура. Сюда входят засов, стальные уголки, решетка и две двери. Ну а теперь рассмотрим, как производится заказ отопительно-варочной печи Кузнецова.

Кладка и осмотр

Если у Вас уже был опыт кладки печей, то проблем у Вас не возникнет. Единственное, на что стоит обратить внимание, так это на качество комплекта. Для улучшения этой характеристики необходимо укладывать проволоку через каждый 2-й ряд кирпичей. Для кладки канала с первого яруса лучше класть 1/4 кирпича. Это позволит немного увеличить длину печи. При этом верхнее перекрытие между ярусами организуют на 17-18-м ярусе.

После окончания кладки подождите некоторое время, пока раствор не остынет. Затем можно установить двери и другие изделия из металла. Только после этого приступают к первой растопке. На этом этапе проверяется, насколько хорошо работает печь. Смотрят на тягу, на герметичность клапанов, дверей и т. д. В принципе, это все, что можно сказать о том, как устроены печи Кузнецова. Порядовки, сделанные своими руками, могут иметь разную мощность.

Еще кое-что о кирпичной кладке

Часто изготавливаются печи Кузнецова для бани. Порядок этого назначения очень редко поднимается своими руками. Это обусловлено довольно сложной конструкцией. Но стоит понимать, что правильно изготовленная банная печь выполняет огромное количество задач. Например, обеспечивает обогрев нескольких помещений: парилки, предбанника, помывочной. Кроме того, он готовит пар, обеспечивает вентиляцию и нагревает воду. Как ни странно, но со всем этим справляется только одна банная печь Кузнецова. Принципиальных отличий порядовка практически не имеет, но важна точность изготовления.

Заключение

Вот мы с вами и рассмотрели двухсильфонную и колпаковую печи Кузнецова. Порядовка, сделанная своими руками, встречается не так часто, как хотелось бы. Часто такие печи можно увидеть на дачах и в деревнях. Иногда они носят чисто декоративный характер, так как выполняются в виде камина.

Тем не менее, такое отопительное оборудование нельзя оставлять без внимания.
