Изготавливаем походную печь своими руками: чертежи

Содержание

• 1 Зачем делать походную печь
• 2 Достоинства и особенности
• 3 Консервная банка для изготовления миниатюрной печки
• 4 Делаем печку из старых кастрюль
• 5 Делаем складную печь сами
• 6 Немного о пиролизной и газовой печи

Выезд на природу подразумевает под собой не только установку палатки, но и разведение огня. Костер необходим для приготовления изумительно вкусной ухи, каши, чая и другой полезной пищи. Но развести костер не всегда возможно, ведь иногда идет дождь или просто по близости нет леса. Что же тогда делать? Можно соорудить так называемую походную печь. Походная печь своими руками – это вполне возможно и совсем не трудно.

Зачем делать походную печь

Отличной альтернативой костру служит походная печь. Для такой конструкции нужно намного меньше топлива, чем для открытого огня. Печка может работать не только на дровах, но и на:

• шишках;
• коре деревьев;
• щепках;
• сухих ветках;
• камышах;
• остывших использованных углях.

Заметьте, что пропорции поглощаемого топлива и полученного тепла гораздо больше, чем у костра. Это значит, что при одинаковом количестве топлива, объем выделяемого тепла разный. Приготовление пищи в печке будет проходить гораздо быстрее и, в итоге, порций будет больше. Лес, свежий воздух, палатки – это здорово, но не стоит забывать и о гигиене. Если собираетесь отдыхать на природе неделю или больше, то вам может пригодиться печь для походной бани.

В современном мире есть огромное количество умных людей, которые сооружают походные печки из подручных материалов. В целом, подобные устройства можно разделить на

• одностенные;
• двустенные.

Можно смастерить печку уже на месте отдыха или изготовить ее дома заранее. Вам может пригодиться чертеж. Материалы, которые могут пригодиться:

• ненужная кастрюля;
• консервные банки;
• лист металла.

Но учтите, что туристическая печка должна употреблять малое количество тепла, быть небольшой по весу и габаритам, а также должна нагревать не воздух, а посуду. Конструкция также может быть складная или мини.

Достоинства и особенности

Все уже поняли, что походная печь – замечательное и полезное устройство для отдыха на природе. Без нее сложно представить досуг за городом, рыбалку или просто поход с установкой палатки. Печка с колосниками работает на дровах, у нее отличная тяга и топливо сгорает моментально, поэтому его понадобиться много.

Если в вашем устройстве отсутствует дно и топливо лежит на земле, то процесс горения сокращается, и угли в течение длительного времени не тлеют.   Возгорание огня произойдет быстро, как только вы загрузите новую партию дров. Но, зато, в этом случае тепла мало из-за плохой тяги.

Туристическая печка с подставками замечательна, так тяга у нее на максимальном уровне. Если требуется приготовление пищи путем варки, то нужно просто установить печку на землю, именно так вы перекроете колосник и огонь уменьшиться. Поступление кислорода сокращается, и процесс горения замедляется. Но тогда приготовление блюда займет более длительное время.

Походная печь обладает рядом плюсов, не зависящих от типа конструкции:

• дровяная печка весьма экономична;
• процесс горения не зависит от погоды;
• возможно применение даже внутри палатки;
• простота изготовления и применения;
• возможен вариант мини-печки;
• отсутствие дыма;
• легко перевозить;
• можно регулировать силу огня;
• использование печки абсолютно безопасно;
• высокая производительность.

Можно отметить и то, что печка работает на дровах, поэтому корпус нагревается слабо, так, что его можно смело брать в руки, не боясь обжечься. Но осторожность с огнем никогда не будет лишней.

Консервная банка для изготовления миниатюрной печки

Печь из банки

Наиболее простым вариантом печки с одной стенкой является печка из консервной банки — это мини-конструкция. При изготовлении такого устройства понадобятся консервная банка или железная кружка. Высота должна быть, примерно, как стакан. Чертеж конструкции можно найти в интернете или сделать самому. Инструкция по сборке мини-печки:

1. Сделайте несколько отверстий в дне банки для тяги. В них будет поступать воздух, и процесс горения огня будет расти. Если сделать одну большую дырку, то угли могут просто выпасть.
2. Насыпьте внутрь банки небольшие чурки из дерева. Они не должны выглядывать за края банки. Выкладывайте чурки только вертикально.
3. Затем выньте чурку из середины — это необходимо для потока воздуха.
4. В полученный промежуток положите бумагу и траву. Разожгите ее.
5. Процесс горения в таком устройстве будет длиться около 25 минут. Для пищи, требующей длительного приготовления, времени будет маловато, но вот для блюд на скорую руку — вполне достаточно. При этом никакого дыма вокруг.

Конечно, если на отдых едет большое количество людей, то мини-печка из банки должна быть, как минимум, литровой, а лучше — иметь объем в два литра. Но тогда на такую дровяную конструкцию расход топлива будет значительно большим. Лучше брать более объемные дрова, тогда вы получите процесс постоянного горения огня. Такая туристическая печка может давать огонь в течение часа. Для приготовления картофеля или мяса этого времени хватит. Также ее можно перенести в палатку в случае дождя. Такая печка не прослужит вам в течение длительного времени.

Делаем печку из старых кастрюль

При изготовлении печки с двумя стенками можно применить старую ненужную кастрюлю. Подойдет кастрюля из нержавеющего металла. Для похода это отличный вариант — он дешевый и легкий в исполнении. Топливо для такой печки можно найти в каждом лесу.

Печка с двумя стенками – это одна кастрюля, вставленная в другую. Сбоку нужно проделать отверстие для загрузки дров. В дне сделать щели, параллельно друг другу. На полученный колосник устанавливают подставку, которую нагружают дровами. Сверху ставят еще одну емкость размером поменьше, которая будет нагреваться от огня. Не забудьте изготовить съемную дужку для полученного котелка. Процесс приготовления пищи в данной печке будет весьма приятным и не затруднительным, а вот вкус блюда вас очень порадует.

Такое устройство весьма легкое и прочное. Мини-печка займет мало места при перевозке. Кроме того, ее легко переносить с места на место, даже при процессе горения топлива. При использовании конструкции в палатке ничего плохого не произойдет. Конечно, такая печка тоже не долговечна, поэтому длительного срока эксплуатации от нее ждать не стоит.

Делаем складную печь сами

Весьма эффективная походная складная печка. Для ее производства потребуется гораздо больше времени, сил и подготовки. Для начала желательно сделать чертеж. После этого можно закупать следующие материалы:

• электрическую дрель;
• рояльные петли;
• рулетку;
• пассатижи;
• болгарку;
• напильник;
• спицы от велосипеда;
• металлический лист в 1 мм.

Инструкция по сборке складной печки:

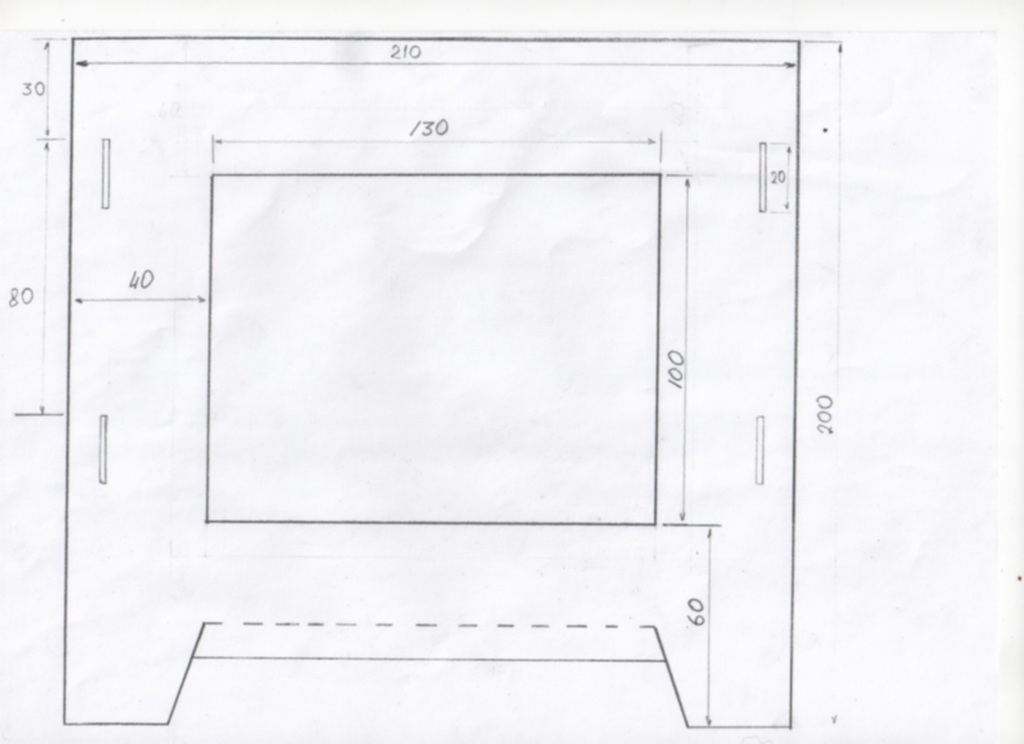

1. Изготовьте все детали конструкции на листе из металла. В этом вам помогут чертеж и болгарка.
2. В куске металла сделайте дырку. Она будет дном печки.
3. При помощи напильника устраните заусенцы вокруг отверстия.
4. Боковые стенки скрепите между собой. Примените рояльные петли. Вы получите короб.
5. Продумайте и изготовьте загнутые ушки по периметру дна, снизу стенок и сбоку. Ушки загибают в одну сторону.
6. Подкладываем днище под полученный короб. Ушки должны совпасть и сформироваться в трубочку, в которую нужно установить штыри из спиц. С их помощью можно сложить печку при необходимости перевозки. А при хранении она займет гораздо меньше места в сложенном виде.
7. На колоснике проделайте выступы, вырезанные по бокам.
8. Сбоку будет дополнительная дырка, в нее кладут дрова.
9. Шампура можно положить на вырезы сверху короба. Кстати, они же усиливают тягу и процесс горения становиться стабильным. А значит, для приготовления пищи понадобиться меньше времени.

Немного о пиролизной и газовой печи

Такой вид походных печей как пиролизная и газовая очень удобно брать с собой. Процесс горения отличный и, следовательно, приготовление блюд занимает гораздо меньше времени. Но вот купить их можно исключительно в магазине. Расскажем немного о каждом виде.

Пиролизная печка весьма эффективна, но вот изготовить ее сложно и проблематично. Для этого нужен не просто чертеж, но и знания, материалы и умения. Пиролизная печь продается в магазинах, но ее цена высока. Самодельные конструкции такого вида не достигнут в нужной мере КПД. Но вот дровяная печь, в сравнении с этой, будет давать гораздо меньший КПД.

Пиролизная установка является безопасно и экологически чистой. С ее помощью можно не только приготовить пищу, но и сжечь лишний мусор. Процесс горения в таких конструкциях постоянный, и никаких сбоев не наблюдается. Пиролизная печь изготавливается из устойчивой к высоким температурам стали.

Для поездки на природу с установкой палатки подойдет и второй вариант — газовая походная плита или печь. Ассортимент таких печек огромный. В магазине каждый желающий выберет газовую плиту на свой вкус по приемлемой для него цене и даже цвету. Газовая печка стоит не так уж и дорого. Для приготовления пищи ее вполне хватит. Но, конечно, длительного срока работы не ждите. Придется периодически заменять картридж. Есть даже мини-газовая плита и газовая плита-трансформер. Транспортировку такой плиты нужно осуществлять в специальном чехле.

Подводя итоги, можно сказать, что планируя поход на природу, стоит заранее продумать все детали и взять необходимые вещи. Если вы заядлый турист, то стоит задуматься о приобретении хорошей плиты в специализированном магазине. А если же вы изредка выбираетесь за город, то походную печку можно изготовить и самостоятельно из подручных материалов с минимальными на это затратами времени, сил и денежных средств. Немного фантазии, и мастерства — и все будет готово.

делаем по инструкции, видео. В чем состоит принцип работы

За рубежом ракетные печи уже давно стали одним из лучших вариантов отопительной системы частных домов. Конструкция системы проста и понятна людям, которые имеют хотя бы поверхностные знания об азах строительного дела. Тем не менее на родине мало кто знает обо всех преимуществах установки таких печей, которые не только прекрасно обогревают даже самые холодные дома, но и являются неповторимым элементом любого интерьера.

Что собой представляет?

Большинство думает, что кирпичная ракетная печь с лежанкой имеет общие черты с устройствами для полета в космос, а древесина сгорает с огромной скоростью, но на деле это, естественно, не так. Свое название конструкция получила за счет того, что оригинальный вариант железной печи, который состоит из двух сваренных железных труб, отдаленно напоминает детский рисунок ракеты. Поэтому все родство с космическими устройствами сходится именно на этом факте. Изготавливают печь своими руками меньше чем за один день.

Помимо переносного варианта, существует также стационарный вид конструкции. Используя минимум необходимого инвентаря, в домашних условиях можно сделать различные кирпичные варианты . Такая конструкция чаще всего располагается вдоль внешней стены комнаты и способна отопить помещение до 50 м². Владельцы дач и частных домов, которые предпочитают отдых на свежем воздухе со всей семьей, закладывают ракетные печи на улице и готовят там различные блюда.

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:

Конструкция может работать мо методу пиролиза.

• Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
• Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Из чего изготовляют?

Материал, для того чтобы соорудить печь ракетного типа, выбирается и используется в зависимости от типа конструкции. Если речь идет о простейшей походной печи, предназначенной для подогрева жидкости или приготовления пищи, то основа закладывается из двух кусков трубы, соединенных перегородкой под углом 90 градусов. Для топки предназначена исключительно горизонтальная часть. К нижней области сооружения приваривается металлическая пластина, днище которой содержит отверстие для дополнительного подсоса воздуха.

Альтернативным вариантом буржуйки или другой железной конструкции является печь ракета из 20 кирпичей, которая выкладывается за 5 минут в любом удобном месте. Для топки такого сооружения подходят любые материалы. Самодельная стационарная печь ракета для дома выкладывается из кирпича, положенного на для усиления нагрева всей конструкции. Подобные кирпичные конструкции дополнительно оборудуют дымоходом, размер которого определяется в соответствии с площадью помещения согласно чертежу и плану строительства.

Свои особенности постройки имеет печь ракета с водяным контуром, особенно хороша в домах, в которых отсутствует возможность подачи горячей воды иными способами.

Этапы стройки ракетных печей из кирпича

Подготовка к работе

Строительство лучше осуществлять из шамотного кирпича.

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать – внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

• кирпич красный, шамотный;
• дверца поддувальная и прочистная;
• плита варочная;
• дверца топочная;
• металлическая панель-полка для оформления задней части;
• лист асбеста;
• труба дымоходная;
• глина;
• песок;
• вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:

Для основания постройки нужно сделать опалубку.

1. Формируется опалубка для основы конструкции.
2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
3. Дно основания покрывается стальной арматурой.
4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
5. Вся поверхность заливается бетонной массой.

Печь простая и не потребует каких то сверх способностей и знаний печного дела) Простенько и для народа! Основная прелесть печи-это конечно же ее бюджетность, ведь у каждого владельца частного дома или же дачи найдется пара десятков б/у кирпича, красного керамического. Второй неоспоримый плюс печки-это её экономность, за счет дожигания дымовых газов, что собственно и повышает ее КПД.

Вначале выкладывается основание на предварительно выравненную площадку, а именно 1 половинка и 4 целых кирпича, вторым рядом формируем топку и укладываем половинку кирпича в левый угол, затем перекладываем кирпичом этот угол, а в лицевой части получаем отверстие для закладки дров и доступа воздуха к очагу горения.

Третий и последующие ряды полностью идентичны друг другу, поднимаем трубу и докладываем оставшийся кирпич.

Использовать печь можно для кипячения воды, приготовления пищи, кстати варенье варить на ней классно) так же кто занимается подсобных хозяйством, то можно животным варить кашу или варево какое)

Материал

Инструменты

1. очумелые ручки))

Инструкция по кладке ракетной печи из кирпича своими руками.

И так, первым делом выравнивается площадка, убираем все лишнее и ненужное с места строительства. Здесь автор предварительно сделал основание из б/у кирпичей и получается кладку уже начал с второго ряда. Первый ряд-это основание.

2 ряд берется половинка кирпича и еще 3 целых укладываем как показано на фото ниже.

3 ряд формируется топка.

4 и последующие ряды кладутся для поднятия трубы.

Так же можете посмотреть видео отснятое автором по кладке ракетной печи, где более подробно показан весь процесс от начала и до конца. Работа печи, живой огонь, приятного просмотра)

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Свернуть

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия – не менее 85%;
• большой скоростью нагрева помещения – на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи – выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом – потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива – до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством – прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции.

Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверцы топочной;
• промежуточный колпак;
• труба для дымохода.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

• кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
• кирки или молотка – кирки для обтёсывания отдельных частей кирпича;
• болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
• киянки с резиновым наконечником для выравнивания кирпича в кладке;
• крученного шнура – причалки;
• строительного уровня;
• угольника и рулетки;
• лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм – песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

№ ряда	Количество кирпичей, шт.	Описание кладки	Рисунок
1	62	Формирование основания печи	(нажмите для увеличения)
2	44	Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы
3	44	Повторение контура второго ряда
4	59	Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки
5	60	Возведение лежанки	(нажмите для увеличения)
6	17	Продолжение кладки дымового канала
7	18
8	14
9; 10	14	Формирование дымового канала	(нажмите для увеличения)
11	13
12	11	Начало кладки дымоходной трубы. Отсюда начинается канал, через который воздух от варочной поверхности опустится вниз, чтобы переместиться к лежанке
13	10	Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью.	(нажмите для увеличения)
14; 15	5	Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 – 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

←Предыдущая статья Следующая статья →

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

В числе основных преимуществ ракетных печей можно отметить следующее:

• высокий коэффициент полезного действия – 85%;
• очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
• отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
• возможность использовать любое твердое топливо;
• минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см. видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

• высота барабана составляет 2 его диаметра;
• высота глиняной обмазки – 2/3 высоты;
• толщина обмазки – 1/3 диаметра;
• площадь сечения трубы – 7% от ее поперченного сечения;
• площадь поддувала – 1/2 сечения трубы;
• жаровая труба по горизонтали и вертикали должна быть одинаковой;
• объем зольника – 4-6% от высоты барабана;
• площадь сечения внешнего дымохода – двойное поперченное сечение трубы.
• толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
• толщина обмазки лежанки – 1/4 диаметра барабана;
• высота внешней трубы – 4000 мм;
• длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

1. Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

Необходимые материалы:

• 2 ведра;
• труба из нержавеющей стали;
• речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Видео 2 Делаем печь-ракету своими руками

▷ чертежи ракетной печи 3d модели 【STLFinder 】

Ракетная печь

грабкад

Детали сборки ракетной плиты

Ракетная плита

грабкад

РАКЕТНАЯ ПЕЧЬ — PREMIERE EVOLUTION

Ракетная плита

грабкад

Ракетная печь с водяной рубашкой

Ракетная печь

грабкад

Походная ракетная печь из листового металла.

Ракетная плита

грабкад

Ракетная печь — это эффективная печь с горячим горением, использующая дрова малого диаметра.

Ракетная плита

грабкад

Конструкция ракетной печи с использованием квадратных труб и уголков.

ракетная печь

грабкад

ракетная печь Я нарисовал для друга несколько лет назад.

Ракетная плита

грабкад

Моя версия ракетной печи для кемпинга, подледной рыбалки или чего-либо еще на открытом воздухе. ..

Ракетная печь

грабкад

Это Rocket Stove, построенная Zerofossil. http://alt-nrg.org/rocket.html и нарисовано в Solidworks 2013 Роном Вахилой. …www.ronaldwahila.com

РАКЕТНАЯ ПЕЧЬ

грабкад

Я экспериментировал с различными конфигурациями ракетной печи и получал дополнительный импульс от сжигания выхлопных газов.

ракетная печь

грабкад

это печка ракета 1. скажите палец вверх, если вам это нравится. …Я буду ждать ваших комментариев.

Ракетная печь

грабкад

Дровяная печь

Ракетная печь

грабкад

Здесь вы найдете модель ракетной печи с чертежами, которые можно использовать в мастерской. …Пожалуйста, оставьте отзыв, если вы его оценили или даже сделали. Предложения по улучшению дизайна всегда приветствуются.

Ракетная печь

грабкад

Fogão do tipo Rocket (foguete), идеально подходит для отдыха в ливре, кемпингов, пляжей и т. д.Desmontável, e com regulagem.Ideal для todos os tipos de discos, chapas e panelas.

ПЕРЕНОСНАЯ РАКЕТНАЯ ПЛИТА

грабкад

ПОРТАТИВНАЯ РАКЕТНАЯ ПЕЧЬ

Ракетная печь и пиролиз

грабкад

Процесс пиролиза методом Rocket Stove

Rocket Stove 1

грабкад

моя 1-я модель ракетной печи. …может сделаю еще один вариант дизайна

Vortex-Rocket-Stove-Heater

грабкад

Конструкция нагревателя Vortex Rocket Stove (система Ø140 мм), он фактически построен и предназначен для использования снаружи. Около 250 евро на изготовление

Ракетная печь с несколькими юбками

грабкад

концепция повторного использования тепла используется для обеспечения лучшей работы ракетной печи, в которой тепло, выходящее из первого отсека юбки, поступает в следующие

Самодельная ракетная печь

грабкад

Полный набор планов и схем для изготовления собственной ракетной печи массового отопления. … Я сделал это на выходных для своего собственного строительного проекта, который должен начаться этой весной.

Шестигранная ракетная печь

вещьвселенная

Ракетная печь требует меньше дров для приготовления пищи, но требует, чтобы дрова были мелко расколоты. Готовить на дровах веселее, когда сам не коптишь! Это хорошее дополнение к грилю для приготовления соуса или овощей. Это моя версия…

Вихревая ракетная печь

грабкад

Ракетная печь, которую я сделал в качестве сварочного проекта для класса. Я попытался реконструировать дизайн Такеши Уэно (видео), японского инженера, который, кажется, разработал лучшее. Мне не удалось доделать каналы третичного воздуха по бокам…

Ракетная печь или пропановая печь Наружная печь

грабкад

. .. слой изоляции, второй слой – это место, где тепло циркулирует для обогрева внутренней коробки. В конструкции нет термоконтроля, что означает, что в духовке должен быть термометр и кто-то, кто регулирует температуру, регулируя дрова в ракетной печи или поворачивая пропановую горелку вверх или вниз.

Переносная ракетная печь без сварки

грабкад

Портативная ракетная печь в сборе с файлами САПР** Жесткие допуски для мягкой стали 11ga (.120)**

ДРОВЯНАЯ ПЕЧЬ ROCKET VORTEX

грабкад

Дровяная печь

Походная карманная ракетная печь Msr

грабкад

это печка для пеших походов

Ракетная плита

грабкад

Наслаждайтесь.

ракетная печь

грабкад

Печь ракета разборная, файлы SolidWorks

Ракетная печь

грабкад

Бесплатное использование

Ракетная плита

грабкад

Мне было скучно, поэтому я быстро нарисовал это и сфабриковал.

Лучшее сочетание кухонной посуды и плиты для кемпинга

Сытость и хорошее топливо — это ключ к приятному времяпрепровождению в отдаленных районах, а также создание походной кухни, подходящей для вашей поездки. Компания MSR создала широкий ассортимент кухонной посуды и плит, чтобы удовлетворить потребности и предпочтения всех, от энергичных солистов до гурманов-поваров. Вот несколько вопросов, которые нужно задать себе, и несколько сценариев для лагеря, которые помогут вам выбрать лучшую походную посуду и плиту для вашей загородной кухни.

3 Рекомендации по выбору походной посуды и плиты

1. Для скольких человек я готовлю?

Вы готовите для себя или отдыхаете с другом? Вам придется кормить большую группу? Числа имеют значение; если вы группа из четырех человек, нет смысла тащить четыре плиты и четыре 1-литровые кастрюли, когда одна 4-литровая кастрюля может более эффективно вместить всех.

2. Какой тип поездки я предприму?

Будете ли вы заниматься пешим туризмом, базовым кемпингом или использовать помощь в путешествии (например, автомобильный кемпинг, рафтинг, катание на лошадях)? Характер вашей деятельности, а также ваши предпочтения в еде будут влиять на выбор плиты и посуды. Путешественники и альпинисты, например, обычно предпочитают сверхлегкие плиты и минималистскую кухонную посуду, которые позволяют упаковывать легкие вещи и готовить простые блюда, для которых обычно требуется только кипяток. Туристы и эпикурейцы могут выбрать более сложные системы приготовления, которые могут варить на медленном огне и тушить.

3. Какой материал посуды лучше всего соответствует моим потребностям?

Существует несколько важных различий между посудой из нержавеющей стали, алюминия и титана, но основными характеристиками, которые следует сравнивать, являются долговечность, вес и стоимость. Нержавеющая сталь — самый прочный из трех материалов, и она отлично подходит для тех случаев, когда вашей посуде приходится выдерживать большие нагрузки. Алюминий легче нержавеющей стали и почти такой же прочный. Это отличный вариант для туристов, заботящихся о весе и бюджете. Титан похож на нержавеющую сталь по долговечности, но при этом очень легкий, но это также и более дорогой вариант.

Найдите лучшее сочетание походной посуды и плиты для любого приключения в отдаленных районах

Ниже приведены сценарии кемпинга и приготовления пищи, которые могут помочь вам определить, какая посуда и плита лучше всего подходят для ваших занятий.

Пешие походы с ночевкой и многодневные походы

Фото Пер-Эйвенда Сиверстена

ВОЗ: Быстрые соло-туристы

ПРИГОТОВЛЕНИЕ ЕДЫ: большая плита или много посуды. Время приема пищи обычно включает в себя нагрев воды в небольшом сосуде для быстрого кипячения пищи.

ПОСУДА И ПЛИТА РЕКОМЕНДАЦИИ: Идеальное сочетание для приготовления простых блюд в одной кастрюле — это чайник Titan и плита PocketRocket 2. Используйте универсальный чайник как сосуд для кипячения воды, тарелку для еды и кружку для питья. Если вам нужна большая кастрюля для приготовления супа, вы можете рассмотреть набор для приготовления пищи Trail Mini Solo Cook Set. Третий легкий и компактный вариант — сверхэффективная система печи (подробнее об этом позже).

Фото: Kennan Harvey

ВОЗ: Пары для пеших прогулок

ПРИГОТОВЛЕНИЕ ЕДЫ: Пары, отправляющиеся в поход, могут пользоваться плитой и посудой, а также распределять нагрузку по упаковке. Чтобы насладиться более вкусной едой в походе, вы можете взять с собой набор из двух кастрюль и тарелок и сесть за простую, но настоящую еду (кесадильи, кто-нибудь?).

РЕКОМЕНДАЦИИ ПО КУХОННОЙ ПОСУДЕ И ПЕЧИ: Возьмите с собой кастрюлю большего размера, например ту, что входит в систему Trail Lite Duo, которая оснащена высокой кастрюлей, которая отлично подходит для приготовления пищи и для размещения остальной посуды внутри. Во время приготовления алюминиевая кастрюля распределяет тепло более равномерно, поэтому вам не нужно бороться с горячими точками. Любые дополнения, такие как кофеварка или сверхлегкий кухонный гарнитур, зависят от вас, и оба они работают с Trail Lite Duo. Если вам нужен набор из двух горшков и вы все еще хотите путешествовать на сверхлегком весе, Titan 2 — хороший выбор для вас.

Фото: Пол Брайд

ВОЗ: Альпинисты и снежные туристы

ПРИГОТОВЛЕНИЕ ЕДЫ: Когда вы путешествуете по заснеженным альпийским горам, приготовление еды, скорее всего, потребует растапливания снега для питья и регидратации упакованной еды. В этих суровых условиях вам понадобится удобная, быстрая и экономичная система приготовления пищи.

РЕКОМЕНДАЦИИ ПО КУХОННОЙ ПОСУДЕ И ПЛИТЕ: Вы можете соединить прочную кастрюлю из нержавеющей стали с очень горячей плитой, работающей на белом газе, например MSR XGK-EX в экстремальных условиях. Но наиболее эффективным выбором для обычных альпийских приключений является ветрозащитная печь, которая поставляется со специально разработанным котлом и работает в суровых альпийских условиях. Системы печей, такие как MSR Reactor или WindBurner — две самые быстрые и экономичные системы печей в сложных погодных условиях — на самом деле будут легче, чем традиционные печи, если учесть, насколько меньше топлива вам нужно будет использовать и носить с собой. Эта скорость и эффективность также делают системы печей отличным выбором для тех, кто быстро упаковывает вещи на большие расстояния, стремясь сэкономить вес топлива.

Большие группы и путешественники с помощью транспортных средств

Фото Скотта Ринкенбергера

ВОЗ: Большие группы туристов, отправляющихся в поход в лагерь

ПРИГОТОВЛЕНИЕ К ЕДЕ: настоящая еда со всей группой.

РЕКОМЕНДАЦИИ ПО ПОСУДАМ И ПЕЧЯМ: Возьмите с собой несколько плит и большую 2,5-литровую кастрюлю (отлично подходит для приготовления пасты) или несколько кастрюль, которые можно сложить вместе для удобства упаковки. Плита DragonFly имеет широкие подставки для кастрюль, с помощью которых можно легко обрабатывать кастрюли диаметром до 10 дюймов, и она отлично готовит на медленном огне. Печь WindPro — это более легкий вариант канистрового топлива, который все же можно кипятить. Что касается посуды, кухонные системы MSR Flex 3 и Flex 4 и набор кастрюль Alpine™ 4 предназначены для групп и предлагают универсальность, позволяющую взять с собой только те предметы, которые вам нужны для конкретной поездки — в один уик-энд в поход, в следующий — в автомобильный поход.

Фото: MotoFish

ВОЗ: Автокемперы, рафтеры, упаковщики лошадей

ПРИГОТОВЛЕНИЕ ЕДЫ: Будь то семейный поход, скалолазание на автомобиле или рафтинг, у вас есть возможность взять с собой полный походная кухня.

РЕКОМЕНДАЦИИ ПО ПОСУДАМ И ПЕЧЯМ: Готовьте, как дома, с традиционной походной плитой с двумя конфорками и посудой из нержавеющей стали MSR или, возможно, с одной из наших систем приготовления пищи Flex. Для варианта с одной конфоркой печь DragonFly предлагает точную регулировку нагрева, уникальную функцию, не всегда доступную для белых газовых плит. Если вам нужны удобства, вы можете приобрести кухонный набор Alpine Deluxe или другие аксессуары MSR, предназначенные для удовольствия от приготовления пищи в походе.

Каким бы ни был ваш стиль приготовления пищи или потребности в путешествии — быстрое приготовление блюд, простые блюда в двух кастрюлях или приготовление на медленном огне изысканных блюд — для этого найдется плита и набор для приготовления пищи.



Похожие сообщения:

• Создание кухни в сельской местности (часть 1)
• Создание вашей загородной кухни (часть 2): основные ингредиенты
• Кухонная посуда для походов: чтобы все поместилось в вашем рюкзаке



Обновлено.
