Самодельные печи на отработке: как сделать самому?

Запасы отработки (использованного машинного масла) можно обнаружить в любом гараже. Обычно их утилизируют во время сезонной уборки. Но самые рачительные автовладельцы используют эти «залежи» еще раз – в качестве топлива для нагревательного прибора. Причем самодельные печи на отработке могут отапливать и гаражный бокс, и небольшой загородный домик.

Поэтому в данной статье мы рассмотрим конструкцию, технологию сборки и нюансы процесса эксплуатации печей на отработке. Надеемся, что эта информация поможет вам «утилизировать» гаражные залежи с пользой для себя и окружающих.

Самодельная печь на отработанном машинном масле

Содержание

• 1 Печи на отработанном масле: принцип работы
• 2 Типовые конструкции самодельных печей на жидком топливе
• 3 Как сделать печь на отработке: обзор технологии
• 4 Эксплуатация печей на отработке: общие рекомендации

Печи на отработанном масле: принцип работы

Отработка – это очень непростой вид жидкого топлива. Ведь эффективную теплоотдачу, в данном случае, обеспечивает процесс горения паров масла, смешанных с воздухом. Поэтому камера сгорания такого отопительного прибора разделена на две зоны. В первой горит жидкая отработка, во второй – сгорает смесь паров масла с воздухом.

Принцип работы печи на отработанном масле

То есть, первая зона с горящей отработкой играет роль первичного источника тепла, усиливающего процесс испарения масла, а вторая зона, где сгорают пары топлива, является основным тепловым генератором, отдающим свою энергию обогреваемому пространству. И разница между этими зонами столь велика, что камеру сгорания печи на отработке собирают из двух конструкций.

Причем эти конструкции в печи на отработанном масле располагаются даже на разных уровнях, да и функционируют в совершено разных условиях. Первая зона располагается внизу и снабжается воздухом очень умеренно, а вторая монтируется сверху и насыщается кислородом по максимуму.

Ведь задача первой зоны заключается в генерации паров масла, поэтому доступ кислорода в эту конструкцию ограничен. Задача второй зоны – максимальный нагрев, поэтому к разогретым парам масла подмешивают максимальный объем кислорода или воздуха. Причем месторасположение первой зоны определяется естественной конвекцией разогретых паров масла, устремляющихся вверх, прямо во вторую зону камеры сгорания.

Типовые конструкции самодельных печей на жидком топливе

Классификацию конструкций таких печей можно выстроить по трем признакам:

• По типу теплоносителя, разогреваемого печью.
• По типу системы подачи топлива.
• По типу системы подачи воздуха в камеру горения топлива.

Типовые конструкции самодельных печей на жидком топливе

По первому признаку самодельная печь на отработанном масле может быть «воздушной» или «водяной». В первом случае вторичная камера горения разогревает емкость с водой, циркулирующей по трубам разводки к радиаторам. То есть, самодельная печь работает как обычный водонагревательный котел. Во втором случае корпус вторичной камеры сгорания разогревает окружающую среду.   Причем дальнейшая циркуляция воздуха осуществляется либо принудительно (вентилятором), либо естественным путем (тепловая конвекция). То есть, в этом случае печь – самодельная на отработке – функционирует по принципу конвектора.

По второму признаку конструкции печей делятся на обогреватели с капельной подачей и системы с обычной схемой загрузки топлива.

Причем «капельные» печи на отработке своими руками построить невозможно – такую систему подачи можно изготовить лишь в заводских условиях.

Поэтому любителям «самоделок» этот способ классификации не интересен – они предпочитают обычную схему загрузки топлива в первичную камеру горения.

По третьему признаку конструкции печей разделяют на системы с естественным и принудительным надувом. Причем при самостоятельной сборке проще сделать печь на отработанном масле с естественной системой надува, когда за циркуляцию воздуха в топке отвечает тепловая конвекция. Но схема с принудительным надувом работает эффективнее. Ведь воздух в камеру горения закачивает особый вентилятор.

В итоге, оптимальным вариантом конструкции самодельного отопительного прибора является печь из баллона на отработке. Такая конструкция относится к «воздушной» системе, работающей на стандартной схеме подачи топлива с естественным надувом воздуха в камеру сгорания.

То есть, «баллонная» конструкция составлена только из самых простых узлов, поэтому собрать такую печь может любой домашний мастер. И далее по тексту мы рассмотрим процесс «строительства» такой самодельной печки.

Как сделать печь на отработке: обзор технологии

Типичную печь на отработке можно изготовить из стальных листов, соединенных сваркой. Причем из раскроя можно сделать и первую, и вторую камеру сгорания, а равно и вытяжную трубу. Однако дабы уменьшить трудоемкость процесса изготовления печи, вместо листового проката можно использовать вторсырье – газовые баллоны. Ведь из баллона можно вырезать готовый полуфабрикат и первой и второй камеры сгорания, избежав этапа раскроя и первичной сборки на сварочные швы.

Ну а сама технология «строительства» предполагает следующую последовательность действий:

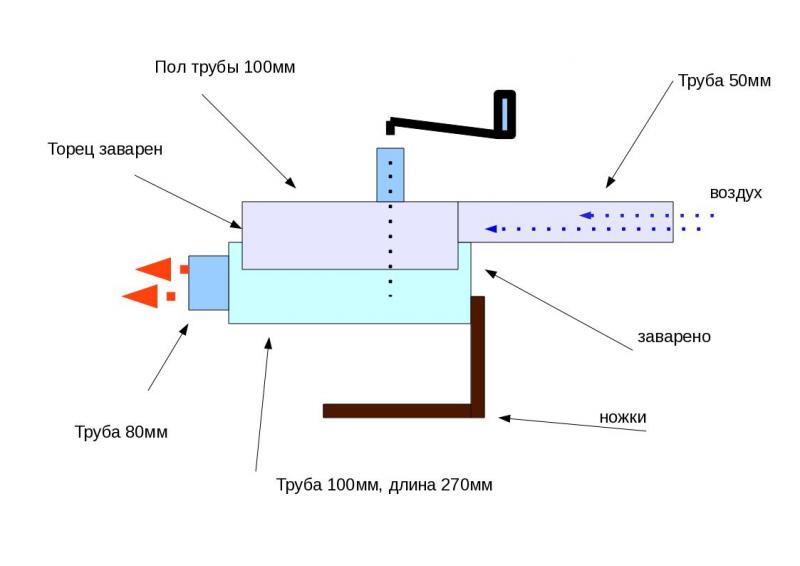

Схема печи на отработке своими руками

• С баллона свинчивают вентиль, предварительно стравив остатки газа. После этого в отверстие заливают воду и отделяют болгаркой верхнюю часть с полусферой. Далее нужно отделить аналогичный участок от нижней части баллона. При этом резка баллона осуществляется только после реализации всех вышеописанных манипуляций. Иначе емкость с остатками газа попросту детонирует, ранив резчика и окружающих его рабочих.
• Полученные в результате вышеописанных действий полусферы сваривают кольцевым швом, формируя первичную камеру горения. Причем нижний участок с готовой подставкой оставляют внизу.
• К верхней полусфере над отверстием под вентиль приваривают трубу с перфорацией. По этому каналу разогретые пары будут подниматься во вторую камеру горения, попутно смешиваясь с воздухом. Поэтому перфорация должна быть достаточно густой. Ведь наша печка для гаража на отработке будет функционировать на естественном надуве.
• После сборки нижней камеры и установки переходника (перфорированной трубы) можно заняться верхней камерой, где будут гореть пары масла. Ее собирают из средней части баллона, предварительно перекрыв торцы цилиндра листовым металлом. Причем в нижней «крышке» вырезают вход для перфорированного патрубка, а в верхней – выход для дымоходной трубы.

Причем нижнюю камеру нужно оборудовать приточным вентилем, регулирующим процесс воздухообмена. То есть этот вентиль выступит в роли поддувала. А еще  в нижнюю камеру нужно врезать штуцер подачи топлива, который можно укомплектовать заводской системой капельной подачи масла.

Кроме того, при изготовлении печки на отработке своими руками нужно придерживаться следующих рекомендаций:

• Первичная камера сгорания должна быть разборной. То ест вместо сварочного соединения половинок баллона лучше перейти на иной способ фиксации (резьбовой и так далее).
• Высота дымоходной трубы не может быть меньше 4 метров. Причем труба должна монтироваться вертикально. Иначе в системе не будет тяги.
• Перфорированный штуцер должен располагаться только в вертикальном положении. Иначе пары масла просто уйдут в атмосферу, печь начнет «коптить» и ожидаемого эффекта просто не будет.

Эксплуатация печей на отработке: общие рекомендации

При эксплуатации полученного из баллона нагревательного прибора на отработке необходимо придерживаться ряда правил, а именно:

• Дымоход печи нужно периодически чистить от нагара. Для этого достаточно отсоединить от патрубка вытяжную трубу и обстукать ее киянкой, собирая ссыпающийся вниз нагар в обычное ведро.
• Топливный бак первичной камеры сгорания заполняют всего на две трети от объема. Иначе вскипевшее масло выплеснется наружу сквозь перфорированный штуцер.
• При розжиге печи нужно отследить момент вскипания масла в камере первичного горения. После этого нужно отрегулировать подачу воздуха, стабилизировав процесс кипения. А чем стабильнее кипение масла, тем меньше расход топлива и выше эффективность горения паров во вторичной камере.

Подобные рекомендации не общеобязательны, но все же, облегчают процесс эксплуатации печи.

Печь на отработанном масле

На сегодняшний день стало достаточно частым использование в быту печей, которые функционируют на уже отработанном масле. Данные устройства характеризуют как дешевые отопительные приборы. К тому же печи на отработанных маслах, могут применяться в различных областях. Такая печь часто используют в качестве обогревательного элемента, для обогрева бытовок, теплиц и небольших производственных помещений, а также строительных объектов. Таким образом, становится понятно, что печи, работающие на отработанном масле, могут стать достойной заменой электрических приборов.



Характеристики печи на отработанном масле

Рассмотрим основные преимущества, характеристики и устройство печей на отработанном масле. К основным преимуществам этого по сути простого прибора можно отнести, во-первых, дешевизну и экономию в использовании. Отработанное топливо и масла не стоят по большому счету практически ничего. Масло может быть неочищенным в абсолютно любой степени, на работу устройства это не повлияет никоим образом. К тому мощность обогрева ничем не уступит по силе стандартному обогревательному прибору, способному выдавать тепло мощностью в пятнадцать киловатт.





Прекрасным качеством печи на отработанном масле является так же ее экологичность, поскольку никаких вредных и загрязняющих выбросов она не производит. Печь работает, не издавая никаких неприятных запахов, выхлопов и дыма. Также отлично характеризует данную печь то, что в управлении она до гениальности проста. Весь принцип ее работы заключается в том, чтобы просто залить масло и провести регулирующие манипуляции для настройки режима обогрева, собственно это все действия, которые нужно выполнить для превосходной функциональности печи.

Способность нагрева печи на отработанном масле может достигать порядка 900 градусов, а запускать в работу печь можно даже при сильнейших морозах.



Конструкция печи на отработанном масле







Сама конструктивная особенность печи на отработанном масле позволяет производить контроль над расходом горючего сырья, регулировать теплообмен, а также выбрать наиболее подходящий вид топливного сырья. Выполнена печь из стали и в зависимости от модификации может быть выкрашена либо нет, причем покраска должна быть выполнена непременно жаростойкими видами красок. В состав печи входят топливный резервуар, сама горелка и нагреваемый модуль. Спереди у печи размещается топливное отверстие, которое служит также и регулятором силы горения.



На печи непременно должен присутствовать дымоход, длина которого не может быть менее четырех метров. Через данную трубу продукты горения будут выходить наружу. Сам принцип работы печи основан на подаче масла в резервуар его дальнейшее закипание и поступление выделяемых при закипании паров в грелку, посредством чего и происходит отопление помещения.

Модуль для нагревания считается самой горячей деталью печи, вот именно на нем и происходит разогрев, и процесс приготовления пищи и кипячения воды.

Самыми главными условиями работы печи на отработанном масле является регулярное добавления масел, собственно особого ухода печь не требует, за исключением прочистки горелки от гари и кокса, делать это следует лишь после полнейшего остывания печи. Важным является соблюдение техники безопасности, поскольку аппарат принадлежит к числу устройств с повышенными рисками. Но при соблюдении всех правил и указаний, никакого форс-мажора возникнуть не может.

Как работают нагреватели на отработанном масле?

Если ваш бизнес производит отработанное масло, вы знакомы с испытаниями и невзгодами, связанными с его утилизацией. Работа с высокотоксичными веществами подвергает вас высокому риску, поэтому минимизация этого в ваших интересах как владельца бизнеса. Переработка отработанного масла — хороший вариант, который рассматривают многие владельцы бизнеса, поскольку отрасли ищут способы быть более экономичными и экологически чистыми. Наши нагреватели Clean Burn — идеальное решение, если вы заинтересованы в переработке отработанного масла. Давайте поговорим о том, как работают наши нагреватели, работающие на отработанном масле, чтобы вы могли узнать о преимуществах переработки отработанного масла в тепло для вашего бизнеса.

Clean Burn — лидер отрасли, предлагающий запатентованную технологию, предлагающую самую эффективную систему на рынке. Являясь единственным авторизованным дистрибьютором Clean Burn, мы с гордостью предлагаем нашим клиентам преимущества этих нагревателей, работающих на отработанном масле. Давайте рассмотрим некоторые особенности наших печей и котлов, которые выделяют эти системы.

Преимущества Clean Burn

Технология Clean Burn включает лучший в отрасли теплообменник, усовершенствованную горелку, насос-дозатор и другие детали, которые делают ее самой эффективной системой отопления на рынке.

Теплообменник

Теплообменник, из которого состоят все наши нагреватели, работающие на отработанном масле, представляет собой запатентованную технологию, максимально увеличивающую площадь поверхности, контактирующей с камерой сгорания. Это увеличивает скорость нагрева помещения. Если сравнить наш теплообменник с традиционной доменной печью, то площадь поверхности нагревателя, работающего на отработанном масле Clean Burn, примерно на 200 % больше для улавливания тепла сгорания. В конечном счете, все сводится к большему теплу от меньшего количества масла.

Усовершенствованная горелка

При работе с нагревателем, работающим на отработанном масле, вы должны предварительно нагреть масло, чтобы правильно зажечь его. Наша горелка разработана специально для сжигания отработанных масел с учетом процесса предварительного нагрева, однако она также может работать и со стандартным мазутом. Блок предварительного нагрева нагревает масло и воздух до одинаковой температуры для повышения эффективности сгорания. Эта предварительно нагретая смесь воспламеняется в удерживающей головке горелки, куда добавляется дополнительный воздух для горения, помогая нагревателям, работающим на отработанном масле, легко контролировать пламя. Специальная удерживающая головка создает большую турбулентность воздуха для создания более крупного и эффективного пламени.

Насос-дозатор

Большинство обогревателей, работающих на отработанном масле, оснащены пластиковыми шестернями и электродвигателями, для которых требуется охлаждающий вентилятор. Это не очень эффективно и приводит к короткому жизненному циклу. Насос-дозатор Clean Burn изготовлен из высокопрочных стальных шестерен, помещенных в масляную ванну для обеспечения длительного срока службы. Каждый из наших нагревателей, работающих на отработанном масле, поддерживает постоянный поток масла на основе индивидуально установленных передаточных чисел и скоростей насоса, улучшая общую производительность.

Swedged Construction

Традиционно нагреватели на отработанном масле изготавливаются с помощью сварки. Эти сварные соединения подвержены растрескиванию и разрушению в среде камеры сгорания. Вместо сварки наших нагревателей, работающих на отработанном масле, мы используем клин для соединения металлических деталей. Это позволяет металлу в нашем теплообменнике расширяться и сжиматься по мере необходимости, сводя к минимуму усталость металла. Это увеличивает срок службы вашей системы отопления Clean Burn.

Итак, как работают обогреватели на отработанном масле с чистым сжиганием?

Нагреватели, работающие на отработанном масле Clean Burn, используют упомянутую выше технологию для создания эффективной системы отопления, использующей переработанное отработанное масло для снижения накладных расходов и воздействия на окружающую среду. Нагреватели Clean Burn, работающие на отработанном масле, бывают разных размеров и могут вместить рабочее пространство любого размера, чтобы помочь предприятиям любого типа перепрофилировать отработанное масло для обогрева своего бизнеса.

Чтобы узнать больше о нагревателях на отработанном масле Clean Burn, ознакомьтесь с нашими страница товаров .

Что, почему, кто, когда и где использует отопление на отработанном масле

В Clean Energy Heating Systems мы всегда рады ответить на вопросы о нагреве на отработанном масле. Мы понимаем, что не все точно знают, как это работает, подходит ли их бизнес для этого и на какие преимущества они могут рассчитывать.

Давайте ответим на некоторые из этих вопросов здесь и сейчас, рассмотрев вопросы «что, почему, кто, когда и где» при отоплении на отработанном масле.

Что такое отопление на отработанном масле и как оно работает?
Нагрев на отработанном масле с использованием печи на отработанном масле или котла на отработанном масле сжигает отработанное масло и преобразует его в эффективное бесплатное тепло для вашего предприятия. Печи и бойлеры на отработанном масле системы отопления с экологически чистой энергией могут перерабатывать отработанное моторное масло, гидравлическую жидкость, жидкость ATF и топочный мазут № 2 или любую комбинацию этих жидкостей.

Зачем мне переходить на отопление на отработанном масле?
Если вы читали ответ на предыдущий вопрос, то помните слова «бесплатное тепло». Благодаря отоплению на отработанном масле вы можете сократить счета за коммунальные услуги, потому что вам не придется покупать другое топливо или электроэнергию для обогрева вашего дома. Вы также будете уверены, что избавляетесь от использованных нефтепродуктов в соответствии с правилами и нормами EPA. Более того, вам не придется платить кому-то за утилизацию отработанного масла — вместо этого вы будете сжигать его для получения бесплатного тепла.

Кто больше всего выиграет от перехода на отопление на отработанном масле?
Любое предприятие, производящее собственные отработанные нефтяные жидкости, может пожинать плоды нагрева отработанного масла. Даже если вы сами не производите достаточное количество отработанного масла для постоянного производства тепла, вы можете купить отработанное масло у брокеров, которые продают его по разумной цене. Некоторые виды предприятий, которые получают наибольшую выгоду от отопления на отработанном масле:

• Продажа легковых и грузовых автомобилей
• Автосервисы
• Мастерские по ремонту машин и оборудования
• Сельскохозяйственные операции
• Корпорации с парками транспортных средств
• Автомойки

Когда лучше всего инвестировать в обогреватель на отработанном масле?
Честно говоря, никогда не бывает плохого момента для инвестиций! Но чтобы получить максимальную экономию энергии осенью и зимой, когда вам нужно постоянно отапливать здание, имеет смысл думать наперед. Купив и установив печь или котел на отработанном масле до наступления холодов, вы получите оборудование на месте и будете готовы к работе, когда оно вам понадобится.

Где разместить нагреватель на отработанном масле?
Каждое здание имеет свои собственные логистические ограничения и возможности, поэтому вам необходимо учитывать возможности вашего объекта. Принимая решение, следует помнить о следующих вещах:

• Ваш обогреватель не должен мешать персоналу магазина или другому оборудованию
• Между ним и горючими материалами должно быть достаточно места
• Это должно быть место, обеспечивающее безопасный доступ для обслуживания и обслуживания
• Его расположение должно обеспечивать равномерное распределение теплого воздуха
• Если вы используете воздуховоды, то, где вы можете проложить воздуховоды, является важным фактором
• При размещении обогревателя на отработанном масле необходимо соблюдать все местные нормы и правила.
