Принцип работы печки на отработке: Делаем печь на отработанном масле своими руками по чертежам и схемам

Содержание

особенности масляной печи, изготовление отопительного устройства на масле своими руками

Чаще всего для обогрева гаражных боксов используют буржуйку на отработке. Такое устройство вполне реально изготовить самостоятельно. Главным плюсом самодельного агрегата является экономичность, так как в качестве топлива применяется отработанное масло. Но чтобы отопительный прибор прослужил долго и отапливал качественно, необходимо разобраться в принципах его действия.

Конструктивные особенности

Масляная буржуйка имеет довольно простую конструкцию. Устройство состоит из двух отделений. В первом из них находится емкость, в которую заливается отработанное масло. Процесс горения осуществляется при умеренном температурном режиме. Чуть выше него располагается другое отделение, в котором сгорают смешанные с воздухом газы. Они, в свою очередь, образовались при горении, но уже под воздействием более высокой температуры, которая может составлять 800 градусов.

Очень важно при монтаже обеспечить необходимое количество воздуха, причем его должно быть в достатке в обоих отделениях.

Чтобы это сделать, необходимо в нижнем баке проделать небольшое отверстие. В него будет заливаться топливо, а также с его помощью можно отрегулировать подачу воздушной массы. Этот проход прикрывается специальной металлической заслонкой. В верхнее отделение вторичный воздух проникает также через отверстия, находящиеся на трубе, соединяющей емкость и вторую камеру.

Практически бесплатное топливо, которое используется для растопки — не единственный плюс такой установки. Дело в том, что высокая температура позволяет протопить помещение быстро и качественно. К тому же, если агрегат изготовлен с учетом всех правил, то он при работе не выделяет неприятного запаха, вредных веществ, именно поэтому самодельное оборудование считается экологически безопасным.

Хотя некоторая опасность все же существует. Это связано с тем, что в печном устройстве категорически запрещено использовать легковоспламеняющиеся вещества — бензин, растворитель или керосин. Кроме этого, не стоит забывать о том, что некоторые виды масел при сильном нагреве могут выделять вредные для здоровья соединения, поэтому их лучше не применять в качестве топлива.

Можно отметить еще несколько недостатков таких обогревателей:

  • при слишком холодной погоде печное устройство не способно прогреть большое помещение, поэтому обогрев осуществляется только в том месте, где установлен прибор, а также небольшая область возле дымоходной трубы;
  • неправильная эксплуатация и сборка может вызвать пожарную ситуацию;
  • при попадании в устройство жидкости, печка стреляет брызгами горящего масла;
  • в первые минуты работы из устройства выделяется едкий дым.

Многие пользователи таких масляных установок стараются заготавливать топливо в летнее время года. Чтобы это сделать, необходимо установить в гараже специальную емкость, в которую и будет сливаться отработанный материал. Как правило, к началу зимы в баке накапливается уже достаточное количества масла, которого хватит на весь отопительный сезон. Кроме этого, за небольшую стоимость такое топливо можно приобрести в автомастерской.

Переделка прибора

Существует несколько способов изготовления своими руками буржуйки на отработке. Чертежи можно изготовить самостоятельно или взять готовые образцы. При монтаже нужно строго учитывать принципы действия такого оборудования, поэтому необходимо обеспечить конструкцию камерой вторичного сгорания, а также предоставить доступ воздуха в оба отделения.

Перед тем как приступать к монтажным работам, необходимо подготовить инструментарий и требуемый материал. Для переделки буржуйки под отработку нужно выполнить следующие действия:

  • начинают монтаж с изготовления бака, в который будет заливаться отработанное масло, для этого необходимо сварить по кругу листовое железо;
  • затем в каркасе прорезается небольшое отверстие, через него будет подаваться воздух;
  • на следующем этапе устанавливается задвижка, с помощью нее можно будут регулировать воздушный поток, поступающий в топливный бак;
  • в качестве дымохода монтируется обычная труба, в которой также проделываются отверстия;
  • монтируют камеру вторичного сгорания, но делают это таким образом, чтобы верхняя часть была съемной;
  • теперь необходимо подсоединить эту камеру к дымоходной трубе;
  • на последнем этапе устанавливается и фиксируется дымоход.

Для обеспечения правильной тяги в простой буржуйке на масле поддувало должно быть закрыто. Многие владельцы упрощают задачу и просто приваривают этот элемент, а также люк, в который заливается отработанный продукт горения. В таком случае топливо поддают через вьюшку, собственно, через нее осуществляется и розжиг.

Существуют и более универсальные конструкции, которые могут функционировать и от дров, и от масла. Топливный бак у них при необходимости вынимается. Стоит рассмотреть и это оборудование.

Комбинированная печь

Бывают ситуации, когда необходимо применять разные типы топлива. Но для этого необязательно устанавливать в помещении сразу несколько отопительных приборов. Можно воспользоваться комбинированным печным устройством, которое способно быстро и легко переключаться с древесины на масло.

Этот прибор также можно изготовить своими руками, главное, разобраться в конструктивных особенностях. Устройство оснащено нижним баком — простая дровяная буржуйка, которая состоит из следующих деталей:

  • колосниковая решетка;
  • зольник;
  • дымоходная труба.

  • колосниковая решетка;
  • зольник;
  • дымоходная труба.

В верхней части располагается бак для масла, оснащенный вьюшкой и специальной заслонкой. Модернизированную нижнюю камеру необходимо соединить с отделением, где осуществляется вторичное сгорание. Сделать это можно при помощи стальной или металлической трубы, предварительно проделав в ней отверстия для воздуха, но таким образом, чтобы они могли при необходимости закрываться. А уже сверху установить дымоход.

Если же планируется топить печку твердым топливом, то необходимо просто достать емкость, а затем закрыть вьюшку и отверстия, находящиеся на дымоходной трубе. Собственно, теперь можно закладывать дрова, уголь или другой подходящий материал. Если собрать конструкцию в обратном порядке, то аппарат будет вновь работать на масле, а именно:

  • установить емкость;
  • открыть вьюшку;
  • обеспечить поступление вторичного воздуха в дымоходе.

Стоит отметить, что буржуйка, работающая на отработке, требует регулярной чистки. Для этого следует снять крышку вторичной камеры и вычистить сажу. Кроме этого, нужно периодически обстукивать дымоход, такие действия позволяют удалить имеющийся налет. Также необходимо убирать всю грязь из емкости, которая накапливается при эксплуатации.

Некоторые полезные советы

Любой самодельный прибор необходимо правильно эксплуатировать, с соблюдением ряда противопожарных правил. Некоторые потребители сталкиваются с проблемами именно из-за того, что игнорируют эти требования.

Основные неполадки, которые встречаются во время работы прибора:

  • помещение прогревается неравномерно;
  • во время функционирования из устройства выбрызгивается масло;
  • при горении появляется запах гари и дыма;
  • ускоренно сгорает топливо.

  • помещение прогревается неравномерно;
  • во время функционирования из устройства выбрызгивается масло;
  • при горении появляется запах гари и дыма;
  • ускоренно сгорает топливо.

Исправить ситуацию с неравномерным прогревом помещения, когда рядом с устройством слишком жарко, а у противоположной стенки холод, достаточно просто. Для этого необходимо присоединить к вторичной камере лабиринт. Из этой системы требуется вывести трубу, а на нее закрепить вентилятор. В таком случае поток теплого воздуха будет направляться в ту сторону, куда направлен вентилятор. За счет такой конструкции можно значительно повысить температуру.

Стоит заметить, что эффективность подобных обогревателей напрямую зависит от тяги и размера. Именно поэтому опытные мастера рекомендуют собирать буржуйки на отработке исключительно по чертежам и схемам. Дело в том, что чем больше объем бака, тем быстрее сгорает топливо, а значит, на обогрев будет расходоваться большее количества материала.

Чтобы прибор во время горения не издавал посторонних звуков в виде шипения и бурления, рекомендовано применять хорошо отстоянное машинное масло. Кроме этого, необходимо заполнять емкость только наполовину или на две трети от общего объема.

Правила эксплуатации

Правила эксплуатации

При установке печной конструкции, изготовленной своими руками, не стоит забывать о правилах пожарной безопасности. Дело в том, что вблизи отопительного агрегата нельзя устанавливать и размещать какие-либо легко воспламеняющие предметы или вещества.

Кроме этого, необходимо покрыть стены и пол изоляционным материалом или оббить металлическими листами. Так можно избежать риска воспламенения, если, например, случайно будет пролито масло. А также металл будет дополнительно отражать тепловую энергию.

Для отопления лучше всего использовать отработанное машинное или трансформаторное масло. Кроме того, в целях безопасности не рекомендовано заливать топливо во время горения, а делать это только после полного сгорания предыдущей заправки.

Категорически запрещено использовать в буржуйке бензин, ацетон или другие схожие легковоспламеняющиеся растворы.

Производить розжиг можно при помощи специального фитиля или использовать свернутую в трубочку бумагу. Чтобы отрегулировать интенсивность горения, необходимо немного открыть или закрыть заслонку.

Как и любое другое печное оборудование, буржуйка нуждается в регулярной чистке. Нужно обязательно удалять накопившуюся сажу из дымоходной трубы, иначе дым будет оставаться в помещении. Кроме этого, необходимо периодически осматривать металлический каркас на наличие прогоревших мест, а при обнаружении заделывать их специальными накладками. Сделать это можно при помощи сварочного аппарата. Причем толщина накладок должна быть идентична корпусу.

Раз в три месяца следует осматривать сварочные швы на герметичность. От этого зависит эффективность работы, а также коэффициент полезного действия аппарата.

Самодельная установка, которая работает на отработанных нефтепродуктах, очень экономична и практична. Несмотря на некоторые недостатки в виде запаха и специфического топлива, это оборудование просто незаменимо для обогрева гаража, хозяйственных построек или дачного домика.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Самодельные печки на отработанном масле. Печь на отработке своими руками. У самого в гараже стоит тукая ооочень даже не чего

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания – трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура – медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное – соблюдать расположение основных элементов и камер.

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Также необходимы растворитель и кремнийорганическая термостойкая краска – она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие – плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней – для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Печь на отработанном масле – повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками – экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места – настоящая находка для гаражей, мастерских и производственных помещений.

Печь на отработке уже заняла своё место на рынке отопительной техники в конце 60-х, когда начали формироваться гаражные кооперативы и возникла необходимость в дешёвом отоплении технических помещений. Тогда мастера и придумали схему использования отработанного масла в виде топлива. Но и сегодня вопрос изготовления своими руками печи на отработке по чертежам остается актуальным.

    Показать всё

    Плюсы и минусы агрегатов

    Если правильно сконструировать модель, то прибор будет не только обогревать помещение, но и сможет снабжать хозяина тёплой водой для мытья рук, заварки чая и прочего. В гаражах или спецпомещениях не всегда есть свободное место для хранения дров или другого твёрдого топлива, поэтому мастера и отдают предпочтение устройствам на отработке.

    Отработанное масло сейчас можно достать практически бесплатно, так как оно зачастую подлежит утилизации после использования. Если невозможно найти бесплатно у знакомых или соседей, станции СТО всегда готовы за небольшую плату продать любое количество отработки.

    Теплоотдача устройства довольно большая и практически равна электрическим нагревателям. За один час работы оно может использовать от 0.5 до 2 литров материала. Такой способ обогрева имеет множество преимуществ, но существует и масса недостатков.

    Достоинствами печи на отработке можно назвать следующие факторы:

    • они идеально подходят для обогрева закрытых помещений не только технического типа, но и для теплиц, комнат, где живут птицы или другие домашние животные;
    • если правильно оборудовать и сконструировать печку, то она не будет коптить и давать много гари;
    • такое устройство просто эксплуатировать;
    • в связи с тем, что отработка не сжигается, а горит, то при правильном пользовании и соблюдении правил безопасности она полностью отвечает всем требуемым нормам.

    Кроме видимых преимуществ, можно выделить и некоторые недостатки:

    • в устройстве нельзя использовать масло с различными добавками и примесями, поскольку это может быть взрывоопасно, к тому же оно будет забивать форсунки;
    • дымоход и печка часто нуждаются в чистке;
    • при работе устройство издаёт очень много шума.

    Печь на отработке своими руками!

    Такое устройство можно сделать своими руками. Но существуют и другие варианты – к примеру, пиролизная печь на отработанном масле или печь на турбогорелках. Принцип действия у них одинаковый.

    В этом случае в нижней (вакуумной) камере устройства, в связи с отсутствием доступа кислорода, отработка нагревается, сгорает и выделяется пар, который переходит в другую камеру. В ней и происходит процесс горения, поскольку там уже имеется достаточно кислорода. Удобство использования такого варианта в том, что можно регулировать количество поступаемого кислорода в пиролизную камеру, соответственно, уменьшать или увеличивать интенсивность процесса горения.


    К недостаткам можно отнести быстрое загрязнение камер и дымохода продуктами сгорания.

    Кроме того, температурный режим нельзя поддерживать автоматически, поэтому требуется постоянно следить за процессом. Хотя можно уменьшать и увеличивать доступ кислорода, и тем самым регулировать температуру воздуха комнате. Но точно выставить её не получится.

    Для самостоятельного изготовления используется много подручных материалов. К ним относятся газовые, кислородные баллоны или обыкновенные бочки. Они могут быть разного диаметра. Также применяют металлические трубы, листы и другое. Сама конструкция бывает на основе поддува или капельной системы.

    Печь на отработке своими руками

    Использование газового баллона

    Газовые баллоны являются отличным материалом для основы. Форма этих изделий уже такая, как нужно для производства печки на отработке по схеме. Кроме этого, толщина металла позволяет использовать агрегат на протяжении многих лет.

    Устройство, сделанное из такого баллона, сможет обеспечивать отопление комнаты в 70−80 квадратов. Если доработать конструкцию и доделать водяной контур, то система будет хорошим аналогом обычному газовому отоплению. Минусом является то, что использовать такое самодельное устройство можно только для отопления технических помещений. Для квартирного обогрева или для частного дома устройство не подойдёт, поскольку издаёт слишком много шума и неприятных запахов.

    Такая печь не нуждается в установке турбогорелки для принудительной подачи воздуха, а отработка поступает в неё самотёком.

    Необходимые материалы

    Как и для любого другого устройства, для производства калорифера своими руками на отработанном масле необходимо подготовить все инструменты.

    Для самостоятельного изготовления понадобятся такие материалы:

    Также понадобится стандартный набор инструментов, который имеется практически в любой мастерской. К ним можно отнести сварку, болгарку, дрель, шлифовальную машинку, строительный уровень и рулетку, другие слесарные инструменты.

    Пошаговое руководство

    Вначале необходимо подготовить к работе сам газовый баллон. Из него нужно выпустить остатки газа и избавиться от специфического запаха.

    Для этого совершаются такие действия:

  1. 1. Ёмкость очищается от скопившегося конденсата, затем в несколько этапов баллон промывается водой. Весь процесс должен происходить только на улице.
  2. 2. Дальше его закапывают наполовину в грунт для устойчивости. Можно использовать любые методы для этих целей, к примеру, установить в узкий поддон.
  3. 3. Баллон заливается полностью водой.
  4. 4. Его верх отмечается для совершения ровного отреза.
  5. 5. Потом по отметкам верхняя часть надрезается. С отверстия начнёт течь вода. Нужно подождать, когда вода полностью стечёт, и только тогда продолжать работу.

Впоследствии срезанный верх будет исполнять функцию крышки ёмкости для топлива, а низ будет непосредственно нагревать комнату. Дальше жидкость из баллона полностью сливается.

Во время работы устройство должно быть приподнято над полом. Для этого нужно приварить к нему ножки высотой около 20 см. Когда агрегат уже стоит «на ногах», можно делать отверстия для дымохода. Такая работа совершается 70 см от верха конструкции, а само отверстие должно быть круглой формы, хотя это принципиального значения не имеет. Главное, чтобы оно отвечало параметрам заранее подготовленной дымоходной трубы, которую впоследствии вваривают в отверстие.

Сварочный шов должен быть герметичным и ровным. После этого к горизонтальной части дымохода приваривается вертикальная. Её длина около 4 метров, она и будет выходить на улицу. Соединяются вертикальная и горизонтальная части с помощью колена. Снизу баллона вырезается отверстие, которое будет выполнять функцию поддувала. Оно закрывается дверкой и таким образом можно будет регулировать подачу воздуха в систему.

Дальше следует сделать ёмкость для хранения топлива. Обычно для этого используют трубу диаметром 14 см и высотой 7-10 см. Нужно вырезать крышку и сразу же сделать в ней два отверстия. Они выполняются по следующим правилам:

  1. 1. Первое делается ровно по центру прибора с диаметром 10-12 см и к нему приваривается труба такого же диаметра.
  2. 2. Второе – ближе к краю крышки с диаметром 7 см. Это отверстие будет служить для заливки отработки и регулировки подачи топлива.

Дальше необходимо взять металлическую трубу с диаметром, равным центральному отверстию крышки ёмкости для заливки топлива, к которой с верхней стороны приваривается круглая пластина (заглушка) шириной, равной диаметру самого баллона. Длина этой трубы соответствует длине того же баллона минус длина ёмкости для топлива. Второй конец (нижний) рассматриваемой трубы приваривается к центральному отверстию топливника (ёмкости).

Новая печь на отработке из газового баллона.

Перед этим в трубе необходимо высверлить по всему периметру отверстия. Дальше полученную конструкцию следует установить внутрь самого баллона.

Теперь можно проводить первые испытания устройства. Такой процесс лучше делать на улице, поскольку это может быть взрывоопасно. Если проверка прошла успешно, то можно заносить её в помещение и подключать дымоход.

Если дополнить устройство водяным контуром отопления, то оно сможет нагревать довольно большие помещения. Агрегат без такого приспособления имеет один существенный недостаток: возле печки будет очень жарко, а в углу комнаты – холодно. Водяной контур эффективно решает эти проблемы.

Конструкция из листового металла

Использование металлических листов является более распространённым вариантом таких устройств. Можно сделать печь на отработке из квадратной трубы, но этот вариант не столь популярен.


Модель из листов металла является популярной по ряду причин:

  • она компактная;
  • весит не более 30 кг;
  • имеется варочная плита, на которой можно не только вскипятить воду, но и использовать для приготовления пищи.

Стоит отметить, что такие модели существуют разной конфигурации, веса и габаритов, но все они работают по тому же принципу и с одинаковой функциональностью.

Если говорить обо всех необходимых инструментах, то список такой же, как и при изготовлении классической печки из баллона. Из материалов понадобятся стальные листы разных размеров и толщины. После подготовки всех необходимых материалов и инструментов можно приступать к изготовлению и монтажу.

Меры безопасности

При эксплуатации печи на отработке требуется соблюдать безопасный режим пользования. Если пренебрегать этим, то последствия могут быть катастрофические, так как печка имеет достаточно открытый огонь.

Можно отметить основные меры предосторожности:

Таким образом, сделать самостоятельно печку любого размера на отработке можно без особых проблем. Она принесёт много пользы своему владельцу.

Гаражные, складские, подсобные, тепличные или рабочие помещения можно отопить с помощью печи на отработанном масле. Это эффективный способ получить теплое помещения за счет условно бесплатного топлива. В этой нише отопительной техники используются как простые печи работающие на отработке масла, так и автоматизированные печи котлы на отработанном масле.

Отработанное масло имеется в больших количествах на любых автотранспортных предприятиях или станциях технического обслуживания. И такой способ его полезной утилизации – оптимальное решений избавляться от «грязных» отходов нефтяной продукции.

Появление печей на отработанном топливе в России датируется не такими уж давними сроками. В тоже время, использование подобной отопительной техники на «западе» стало уже давно обыденной нормой.

Обоснуем использование подобных агрегатов

Печь на отработанном масле или, как ее еще называют, чудо печь, действительно чудесна в экономическом аспекте е эксплуатации. Используя очень дешевое топливо, на правильную утилизацию которого необходимо было еще и «потратиться», такая печь окупает вложения в себя за очень короткие сроки.

Отработанное масло – или просто «отработка» может быть, отслужившим свой срок моторным, индустриальным, трансмиссионным маслом.

Эксплуатационные особенности

Печь на масле, благодаря простоте своей конструкции, может быть изготовлена собственноручно, а может быть приобретена в готовом виде. Такие устройства экономичны, фактически бездымны, просты, но в то же время доступны для «обвеса» автоматизированными устройствами и контурами систем отопления.

Мобильность простой печи на отработанном масле позволяет ее легко демонтировать и перевозить на новое место. Не привязанность к электрической сети делает простой вариант печи энергонезависимым.

Конструкционные особенности верхней части печи позволяют использовать ее для нагрева чайника или кастрюли.

При соблюдении правил техники безопасности печь достаточно пожаробезопасна.

К трудностям эксплуатации следует отнести необходимость наличия высокого (до 4 м) дымохода и необходимость систематической еженедельной чистки дымохода и масляной емкости печи при ее постоянной эксплуатации.

Внимание! Эксплуатация печи на отработанном масле предполагает наличии в помещении рабочего углекислотного огнетушителя. Попадание в топливо воды может привести к резкому его вспениванию и выплескиванию, что может стать причиной пожара.

Вариант конструкции печи

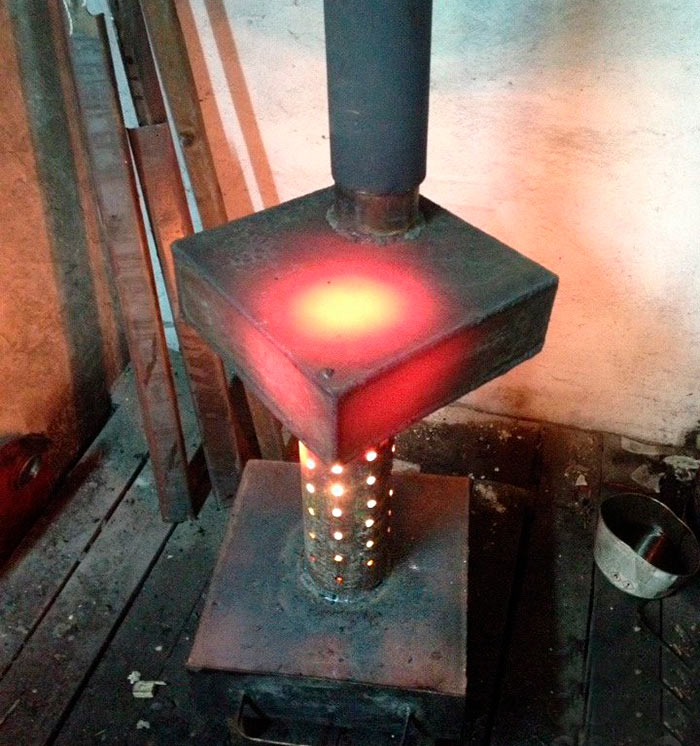

Мы предлагаем Вам рассмотреть простую, но проверенную конструкцию печи на отработанном масле. Раздает тепло такая печь преимущественно через инфракрасное излучение.

Состоит она из двух камер, которые между собой соединены (сварены) отрезком толстой стальной трубы с отверстиями.

Нижняя камера представляет собой емкость для топлива, одновременно испаритель и камеру сгорания. В ней имеется отверстие с заслонкой, которое используется для регулирования режима горения и заливки топлива.

Обязательно наличие ножек для устойчивого позиционирования печи на отапливаемой «территории» и создания воздушной прослойки между дном и поверхностью установки.

Вваренная в верхнюю крышку нижнего отсека труба с отверстиями является дожигающей камерой, в которой сгорают пары от кипящего в нижнем отсеке масла. Двухступенчатая камера позволяет осуществлять фактически полное сгорание топлива.

К верхней части трубы с отверстиями приваривается цилиндрический нагреваемый модуль. В нем к верхней плоскости приварена перегородка, предназначенная для задерживания теплых продуктов горения в камере.

В верхнюю крышку нагреваемого модуля вварена труба дымохода диаметром более 100 мм. Он должен возвышаться над уровнем печки на 3-4 м естественно с выходом за пределы помещения под уклоном в помещении или строго вертикально. За пределами помещения труба располагается во избежание задуваний строго вертикально. Дымоход должен быть отсоединяемым для периодической профилактической очистки печи и его самого.

Для безопасной доливки топлива в испаритель печь на отработке следует доработать системой непрерывной подачи топлива.


Это может быть дополнительная емкость, находящаяся на одном уровне с камерой-испарителем и соединенная с ней трубопроводом.



Для увеличения КПД печи на отработанном масле способом создания принудительного воздушного потока на верхнюю камеру нагревателя может быть смонтирована нагревательная воздушная камера.

В нее с помощью электровентилятора, расположенного на безопасном расстоянии (печь сильно нагревается до 800-900 °C), нагнетается воздух. Пройдя по лабиринту воздухообменника, воздух нагревается и подается в помещение.

Такой способ добавляет к инфракрасному способу отопления еще и воздушный способ обогрева помещения.



На базе подобных печей на отработке можно соорудить отопительный котел: воздушный или водяной. Таким образом, появляется возможность отапливать дополнительные помещения.

Способ и правила эксплуатации

Сами по себе такие масла не горят. Печи работающие на отработанном масле, функционируют благодаря горению паров.

Но эти пары необходимо изначально как-то получить. Последовательность действий такова:

  1. Нижний бак-испаритель печи заправляется топливом – отработкой. Сверху в него доливают немного (20-50 грамм) бензина или растворителя. Далее с помощью горящего фитиля на длинной проволоке поджигают топливо в камере-испарителе печи.
  2. Изначально загорается бензин или растворитель на поверхности отработанного масла. При его горении выделяется теплота, которая приводит к закипанию масла в емкости. При кипении масла, естественно, образуются пары, которые поступая в камеру-дожигатель, воспламеняются, образуя устойчивый столб пламени в трубе.
  3. Через 5-10 минут печь выходит на оптимальный рабочий режим. Регулируя положение заслонки заливного отверстия-поддувала, устанавливаем устойчивый режим работы печи необходимой нам интенсивности.

Внимание! Делая печь на масле своими руками, следует держать во внимании такие моменты. Приведенная выше схема печи на масле имеет ряд функциональных недостатков, проявляющихся в нестандартных ситуациях.

Это может быть:

  • попадание воды в топливо, что приводит к резкому вспениванию и выливанию масла из испарителя. А оно на горячем корпусе может просто загореться. Имейте рядом с печью орнетушитель!
  • отсутствие топливоподающей системы предполагает долив масла при остановке и охлаждении печи. Хоть масло и не горючее само по себе, но зачем рисковать здоровьем?..
  • необходимость в постоянном надзоре за печью. Она не «любит» одиночества – может наделать «шкоды».

Техника безопасности при использовании печи на отработанном масле

Еще раз о, возможно, банальных, но жизненно важных моментах:

  • Не используйте легковоспламеняющиеся вещества в качестве топлива — они предназначены в малых количествах только ля первоначального запуска печи на отработке.
  • Топливо – это только масло различных видов.
  • Сильные сквозняки – повышенная угроза для работы печи.
  • Высокая температура может привести к самовозгоранию горючих веществ, находящихся рядом с печью. Не загроможнайте мимнимум 0,5 м пространства вокруг печи.
  • Герметичность дымохода – Ваше здоровье.
  • Печь нельзя оставлять без присмотра на продолжительное время.
  • Избегайте наличия в масле воды!!!

Более безопасный режим работы обеспечивают печи на отработанном масле закрытого типа. В них процесс горения «закрыт» в трубе. Таким печам не страшно попадание примесей в топливе, внезапное затухание или засорение дымохода.



Печь, которая функционирует на отработанном масле, позволит уменьшить количество отходов, что загрязняют внешнюю среду. Конструкция механизма довольно простая, поэтому сделать такое устройство может каждый сварщик. В данной статье мы рассмотрим особенности сборки печи на отработанном масле своими руками с рекомендациями специалистов.

Принцип работы печки

Печь на отработанном масле сэкономит растраты на отопление небольших промышленных помещений, мастерских теплиц и тому подобное. Существуют разные варианты устройства печи, например, пиролизная, капельная, сделанная из баллона или собранная из листов металла. Чтобы правильно соорудить печь надобно ознакомиться с подробной инструкцией и учитывать советы специалистов по обустройству отопительной печки.

Печь работающая на отработанном масле имеет сходство с устройством пиролизной конструкции. Процесс горения осуществляется в два этапы, где вначале выделяются пары от отработанного масла, а после эти газы догорают при слишком высоких температурах в этом устройстве. Процесс сгорания масла и паров позволяет обустроить печку, которая не выделяет токсичных или вредных веществ, при этом эффективность подобного устройства повышается в несколько раз.

Чтобы отработанное масло полностью сгорало необходимо придерживаться советов по сборке установки. Подобная печь состоит из нескольких важных частей, которые определяют принцип работы установки:

1. Камера в нижней области печи с низкими показателями температуры, что соединяется с баком и образует небольшой проем для подачи кислорода. Данная часть предназначена для доливки отработки и поджигания топлива.

2. Средняя часть установки представляет собой камеру сгорания газов вместе с кислородом. Она сделана в форме трубы с проемами, через какие постоянно поступает воздух в необходимом количестве для эффективной работы печки.

3. Верхняя область печки состоит из камеры, в какой сжигаются оставшиеся газы, что образуют дым. К этой части присоединяется труба для дымохода, что выводит излишние пары.

Дымоход, что предназначается для конструкции печи на отработанном масле, обязан иметь как минимум 4 метра в длину. Его установка должна происходить только в вертикальном размещении. В процессе сгорания отработанное топлив образует значительное количество нагара, что остается в трубе, а при горизонтальном положении дымоход скорее будет засоряться. В подобном случае, вещества сгорания оказываются в помещении, что может вызвать отравление чадным газом. В здании допускается проводить трубы под углами в 90 или 45 градусов, однако, при выходе дымохода из здания, труба должна располагаться в строго вертикальном положении. Верхнюю область закрывают оголовком, чтобы осадки не попадали в печку.

При сборке печи на отработанном масле с водяным контуром, рекомендуется использовать сталь высокого качества с жаропрочными свойствами, толщина которой должна составлять около 4 мм. На верхнюю камеру припадает самая большая температурная нагрузка, примерно, до 750 градусов. Данную часть конструкции рекомендуется делать из плотных листов металла.

Пошаговая инструкция сборки печи на отработанном масле своими руками из листов металла и труб

Конструкцию можно выработать из листов железа или труб различных диаметров, что определяется типом устройства. Перед началом работ нужно подготовить все нужные приспособления и материалы, такие как:

  • болгарка с кругами для отрезки и шлифовки;
  • листы металла и трубы;
  • сварочное устройство и электроды;
  • металлические уголки;
  • краска по металлу, что нагревается до высоких температур.

В процессе работ советуется пользоваться чертежами печи на отработанном масле, чтобы возведенная конструкция правильно функционировала. Технология сборки печи имеет такую последовательность:

1. В первую очередь необходимо соорудить нижнюю часть камеры, что соединяется с топливным баком. Она имеет форму прямого или округленного бака с крышкой, в какой есть две трубы. Первая предназначается для подачи масла, а вторая для прикрепления трубы, что ведет в среднюю часть установки. Необходимо вырезать элемента для бака, края которых нужно зачистить с помощью болгарки и сваривать все части.

2. К стенкам бака необходимо приварить дно, а также прикрепить металлические, уголки, которые будут ножками.

3. Для образования крышки используют лист металла, в котором вырезаются отверстия. Первое должна находиться в центре и иметь в диаметре 100 мм, а второе располагаться поближе к краю, отверстием в 60 мм. Крышку можно сделать съемной, что облегчит процесс чистки конструкции, а также перемещение печки.

4. Для подачи кислорода нужно подготовить трубы общей протяжностью 370 миллиметров, диаметр каких составляет 100 мм. В них высверливают отверстия, через какие будет поддаваться кислород, они должны составлять 1/10 часть общего диаметра изделия и располагаться одинаково по всей длине.

5. Трубу важно приварить к нижней области устройства, перпендикулярно крышке. На ней надобно сделать заслонку воздушную, что будет присоединенная с содействием болтов или заклепки. Отверстие под заслонку должно иметь 6 см, через которое поддается масло и разжигается топливо.

6. Конструкция верхнего бака соответствует сборке нижней области. Стенки устройства советуется изготовить из трубы 350 миллиметров.

7. В листе металла, который образует дно нужно образовать проем диаметром 10 см, что будет располагаться поближе к краю. К нижней области отверстия надобно приварить незначительную часть трубы, диаметр какой имеет 11 см. Это необходимо, чтобы присоединить изделие к камере сжигания газов.

8. Крышка верхней области капельной печи на отработанном масле поддается воздействию температуры в 600-800 градусов, в отличие, от иных частей устройства. Поэтому, для работ нужно использовать листы металла толщиной в 6 мм. В крышке важно сделать проем для дымоходной трубы, которая должно совпадать с местом проема на дне камеры. Между данными частями нужно сделать перегородку из плотного куска металла, что должен располагаться поближе к дымовому отверстию.

9. К верхней области крышки приделывают трубу, какую после присоединяют к дымоходной части. Чтобы конструкция была устойчивой и жесткой необходимо между камерами приварить металлическую распорку в форме трубы, диаметр которой должен иметь 20-30 см.

10. Последним этапом работ считается покраска печи специальными средствами по обработке металла с жаропрочными свойствами.

Печь из баллона на отработанном масле: пошаговая инструкция

Механизм печи на отработке должен быть примитивным и доступным в результате эксплуатации. Иным вариантом сборки печки является использование и переоборудования старых предметов. В предоставленном случае, мы опишем особенности сборки печки из старого баллона. Для работ необходимо приобрести трубу диаметром от 8 до 10 см, длина которой должна составлять 4 метра.

На вопрос: как сделать печь на отработанном масле из баллона, предлагаем следующую пошаговую инструкцию выполнения работ. Все работы можно сделать на небольшой площади, главное, иметь необходимые материалы и приспособления. Процесс монтажа имеет такую последовательность:

1. Для изготовления ножек нужно использовать металлический уголок, длина которого для каждой детали должна составлять 20 см. Приварить изделие нужно с помощью электрической сварки к корпусу баллона.

2. Далее, ставим конструкцию в вертикальном положении и в верхней области образуем отверстие, что соответствует диаметру используемой трубы для вытяжной части устройства. Вырез рекомендуется сделать с применением сварочного аппарата, таким же образом прикрепляем трубу.

3. В трубе нужно сделать отверстия, которые будут пропускать воздух, диаметр каких должен составлять 10 см. Все работы осуществляются с помощью болгарки. Отверстия нужно делать до высоты в 1,5 метра, пропустив вначале 10 см.

4. На высоте в 1 метр нужно сделать еще одно отверстие, что предназначается для иного радиатора. Трубу необходимо прикрепить параллельно полу, перпендикулярно стене устройства.

5. В верхней камере печки нужно сделать небольшое отверстие, предназначенное для подачи переработанного масла.

В общем счете, существует множество схем самодельной печи на отработанном масле. Устройство из баллона является наиболее компактным и практичным в применении. Оно имеет высокие показатели КПД, при этом на ее изготовление не требуется больших растрат.

Особенности установки и эксплуатации печи

Место, предназначенное для установки печи должно быть ровным. Пол в гараже или мастерской для устройства может быть забетонированным, в ином случае, нужно сделать кладку из кирпичей. Расстояние между стеной и печью должно быть не меньше одного метра, если поверхность покрыта горючими средствами. Отверстие для подачи масла надобно расположить практично для дальнейшего использования.

В различных ресурсах можно увидеть фото печи на отработанном масле, что указывают на разные технологии сборки конструкции. В устройстве нужно правильно монтировать дымоходную часть, например, длина трубы должна быть как минимум 4 метра, чтобы образовать хорошую тягу. С внешней стороны трубу необходимо утеплить, чтобы избежать появления конденсата кислот, которые будут разрушать механизм. Печка на отработке из баллона весьма практична, особенно при очистке.

Отопительное устройство может функционировать на масле минеральном или синтетическом. Заливать топливо необходимо примерно наполовину, чтобы оставить свободную площадь для формирования паров. После заливки масла важно оставить заслонку немного открытой, чтобы масло насытилось кислородом для эффективного горения. Разжигать печь рекомендуется с содействием спичек, что опускают на поверхность масла. После того как масло начало гореть необходимо заслонку немного прикрыть, а далее, с ее помощью урегулируют подачу кислорода в камеру.

Важно знать! В водяную печь на использованном масле или в иную конструкцию не рекомендуется заливать бензин, керосин или иные вещества, которые легко воспламеняются.

Как повысить эффективность работы печи?

Печки на отработке отлично подойдут для отопления гаража или небольшой мастерской. Однако, в здании с неизменным перемещением людей, оборудовать такую конструкцию не рекомендуется. Разогретая поверхность печки впитывает кислород, что вредоносно для дыхательных путей человека. Если планируется оборудовать такое устройство для жилого здания, то его необходимо поместить в отдельной комнате. А технология отопления должна быть водяной, чтобы избежать выделения вредных паров.

Водяной способ улучшения эффективности заключается в образовании герметичного бака с жидкостью, который располагается над верхней камерой. К данному баку прикрепляют штуцера для подачи и отвода воды. Они располагаются на различных уровнях, чтобы сделать отопление помещения разной площади.

Иным вариантом увеличения производительности печи является определенная конвекция воздуха. Это можно обустроить с применением вентилятора, который располагается поближе к верхней камере. Он охлаждает камеру и в то же время обогревает здание, забирая теплый воздух от печки. Это позволит продлить срок эксплуатации печки на отработке.

Техника безопасности эксплуатации устройства

Конструкция печи на отработанном масле представляет собой систему отопления, которая является пожароопасной. В процессе эксплуатации устройства необходимо знать и придерживаться определенных правил:

1. Прежде чем установить пеку необходимо проверить ее на работоспособность, перед этим убрав все горючие вещества и материалы.

2. В процессе работы печи не советуется доливать масло.

4. Возле печки нельзя оставлять материалы, средства и иные предметы, которые могут легко воспламениться.

5. Исключите вероятность падения материалов на печку.

Если выполнять все инструкции и предписания, то вы обеспечите безопасность использования устройства. Такую печь лучше всего собрать для небольших помещений, где имеются большие запасы отработанного масла, например, в автомастерских. Такой вариант является весьма экономичным, ведь позволяет использовать бесплатные ресурсы для отопления здания. Дополнительно можно оборудовать лист металла, на котором легко будет разогреть воду или еду.

Технологию сборки устройства советуем посмотреть по видео про печь на отработанном масле. В процессе работ, нужно придерживаться определенной последовательности с соблюдением техники безопасности. Это позволит создать экономичную и практичную печь в процессе эксплуатации.

Варианты печей на отработке. Преимущества печи на отработанном масле, рекомендации по созданию своими руками

Чтобы обеспечить в своем неотапливаемом гараже приемлемую температуру в зимний период, можно соорудить своими руками печь на отработке. Она обойдется не дорого, да и топливо для нее можно достать по бросовой цене, если постараться. Существует несколько вариантов сооружения такой конструкции различной степени сложности. Рассмотрим некоторые из них.

Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить своими руками

Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

Как изготовить своими руками печь на отработке проще всего

Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

Полезный совет! Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.

После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

Полезный совет! Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.

Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

Печь на отработке своими руками (видео)

Использование капиллярных технологий при изготовлении печи

Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.

Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.

При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры. Для этого вокруг основной камеры монтируют кожух, в котором создается поток воздуха при помощи вентилятора. Можно в живую увидеть работу такой, созданной своими руками печи на отработке. Видео всего процесса горения очень интересное и наглядное.

Техническое масло, минеральное (из нефти) либо синтетическое, в ходе его эксплуатации загрязняется физическими и химическими примесями. Подобную отработку, по сути, нужно утилизировать. Однако наш народ находит способы применять ее в хозяйстве. Например, в качестве топлива для печек.

Отопление, при помощи выработавшего свой ресурс смазочного состава, даст возможность существенно понизить энергозатраты для обогрева гаража, мастерской, теплицы, бани и пр.

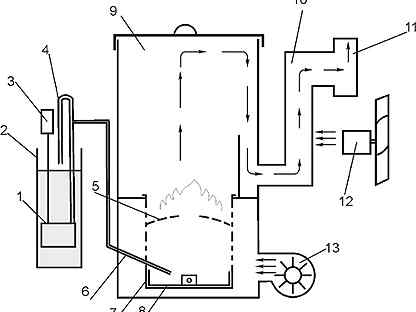

Схема печки на отработке.

Особенности печек на отработке

Важные моменты

Инструкция о том, как разжечь описываемую печь, очень проста. Положите в устройство немного бумаги, налейте в него один литр масла и подожгите бумагу. Когда отработка, спустя несколько минут, закипит, произойдет его самовозгорание. После этого нужно будет лишь периодически подливать порциями, по 4/5 литров, в печку топливо.

Теперь о мерах безопасности.

  • Нельзя ставить такие конструкции в помещениях со сквозняками.
  • Запрещено их также монтировать в захламленных местах, где на агрегат могут попасть какие-либо предметы и воспламениться.
  • Не следует ставить устройство рядом с легковозгорающимися материалами и предметами. С подобными веществами не рекомендуется и работать вблизи обогревателя.
  • Вокруг печки должно быть не меньше 50 см свободного пространства.

Устройство самодельных агрегатов на отработанном машинном масле

Существует несколько вариантов конструкций обогревателей на отработке.

Общие моменты

  • Крышки для подачи в агрегат воздуха и заливки масла должны легко проворачиваться на болтах либо заклепках. Регулируя степень открытости отверстий под ними, можно изменять расход горючего и тепловую мощность печки.
  • Дымоход нужно ставить под углом, а затем выводить по комнате на высоту 4 м и более, точно вертикально.

Обратите внимание! Верх устройства является его самой нагреваемой частью. Исходя из этого, оно может спустя год эксплуатации выгореть. Чтобы увеличить срок службы верхнего бачка, рекомендуется на безопасном удалении поставить вентилятор, который будет его обдувать. Кстати и КПД печки при этом увеличится.

  • Металлический резервуар для масла в обогревателе должен иметь толщину не меньше 3 мм.
  • Как видно на фото, эстетичность вида печки можно повысить, окрасив ее смесью измельченного мела, жидкого стекла и алюминиевой пудры. Соотношения ингредиентов красителя таковы: 500 миллилитров клея, 20 грамм мела и 200 грамм пудры.
  • Габариты отопительного прибора можно произвольно увеличивать либо уменьшать. Главное тут — соблюдать пропорциональность его элементов.
  • Сечение трубы для догорания паров топлива, также можно выбирать самостоятельно. Отверстия в данном элементе агрегата должны иметь диаметр в 10% от его диаметра.

Обогреватель на отработке из баллона

Этапы самостоятельного изготовления печки на техническом масле можно существенно сократить, использовав газовый, кислородный либо углеродный баллон, а, не сваривая листы металла. Подобная емкость имеет такую толщину стенок, что обогреватель будет служить долгие годы.

Подобный агрегат будет отвечать всем нормам пожарной безопасности, а обогревать сможет любые по площади помещения. Например, при использовании такой печи для отопления 80/90 м², внутренняя температура будет варьироваться от 18 до 22 градусов, в зависимости от наружной температуры. Необходимо будет лишь оборудовать печку водяной системой отопления. Водный контур для съема тепловой энергии можно сделать из нижней части столитрового газового баллона.

Масло в таком устройстве будет подаваться самотеком. Принудительной подачи воздуха подобная печка также не будет требовать, благодаря тому, что отлично функционирует на естественной тяге. Дымоход для устройства можно сделать из железных труб, толщиной 2 миллиметра и сечением 110 мм.

Обратите внимание! Высоту контура агрегата надо сделать такой, чтоб она соответствовала высоте источника горения внутри устройства. В этом случае баллон не будет нагреваться до пожароопасных температур.

Печка с наддувом

Один из самых эффективных вариантов описываемых конструкций — это печь, имеющая наддув. Правда, цена ее будет несколько большей, чем описанное выше устройство. Тепло в таком устройстве может сниматься с помощью контура с отработкой и отопительными радиаторами. В дополнение тепловая энергия отдается от обдувания вентилятором.

Наддув можно организовать моторчиком от автомобильного кулера, обдув обогревателя – бытовым вентилятором на 220 v. В контуре печи лучше всего смонтировать циркуляционный насос. Это даст возможность не мучиться с углом наклона отопительных труб. Расширительный бак можно установить любой, главное, чтобы его горловина была частично или полностью открыта.

Подобный агрегат может обогревать помещения, имеющие площадь до 150 м². Горючего он расходует немного – всего 1 литр за час, при режиме температур внутри помещения +14/15 градусов. Если этого недостаточно, то температуру можно увеличить, регулируя заслонки, либо увеличив обороты моторчика наддува. При этом затраты топлива будут больше на пол-литра за час.

Как сделать обогреватель самостоятельно

  1. Чтобы сделать печку на отработанном машинном масле, используйте листовую сталь. Окрасить ее можно либо готовой термостойкой краской, либо составом, который был описан выше.
  2. Устройство должно разбираться на части – для его перевозки и чистки.
  3. Оптимальная конструкция печки на отработанном масле: нижняя емкость для топлива, середина (труба-горелка с отверстиями, обогащающая пары горючего кислородом), верхняя поверхность, представляющая собой греющий модуль.
  4. Отверстие под заливание топлива должно располагаться на лицевой части (внизу) устройства. Там же поместите отверстие, которое будет регулировать тепловую мощность горения.
  5. Верх отопительного прибора должен обладать газоотводной трубой. Ее назначение — отведение продуктов сгорания топлива.
  6. Желательно делать отверстия под регулирование горения и заливание горючего с лицевой части обогревателя.
  7. Отопительный прибор должен располагаться на идеально горизонтальной поверхности. Система отведения продуктов сгорания топлива должна быть сделана из термостойких труб и качественных фасонных деталей.
  8. Самый удаленный от топливной камеры участок дымохода можно сделать из толстой стали-оцинковки либо эмалированного аналога. Допустимо использовать асбестовые либо керамо/цементно — асбестовые трубы, толщина стенок которых будет не менее 1 миллиметра. Внутреннее сечение дымохода должно составлять не меньше 10 см.
  9. Как видно на видео, дымоход надо собирать вверху описываемой конструкции.

Среди множества вариантов самодельных отопителей и печек стоит упомянуть интересную конструкцию нагревателя – печи на отработанном масле. У многих из старых автолюбителей в гаражах и подвалах сохранилось немалое количество отработанного моторного масла. В работу по прямому предназначению смазочный материал не годится, а в качестве топлива для печки на отработке подходит просто идеально.

Варианты печи на отработанном масле

Внешний вид печи на масле не вызывает энтузиазма, но это только на первый взгляд. Практически все самодельные варианты топки на отработанной смазке многократно усовершенствовались и переделывались с целью добиться устойчивой работы и хорошей теплоотдачи. Чтобы понять и оценить надежность конструкции, стоит хотя бы раз изготовить печь на отработке своими руками, или попользоваться готовым вариантом в сильный мороз.

Чаще всего для себя изготавливают самый простой и легкий вариант печи на отработанном масле. При желании можно собрать более сложные конструкции:

  • Печь на отработке с наддувом воздуха в камеру сгорания;
  • Банная печь на отработанном масле с регулировкой мощности нагрева;
  • Печь на отработке с водяным контуром или принудительным обдувом нагретой поверхности;
  • Капельная печь на отработанном масле.

Важно ! Высокая вязкость и плохая испаряемость отработанного масла повышают пожаробезопасность печи, но при этом не мешают легко обслуживать и заправлять емкость, контролировать процесс горения и удаления отработанных газов.

Для большинства конструкций понадобится листовой черный металл толщиной 3-4мм, болгарка с тремя дисками по металлу, сварочный аппарат и десяток электродов №4.

Особенности устройства и работы

Для работы печи подойдет любое углеводородное масло, по консистенции и свойствам сходное с моторным. Могут использоваться гидравлические, и балластные жидкости, все, что может гореть в сильно разогретом состоянии. Отдельные любители умудряются сжигать прогоркшее растительное масло, и даже расплавленные консистентные отработанные смазки.

Важно ! Все варианты возможны при условии отсутствия в масле присадок или добавок, дающих при сгорании или пиролизе токсичные или ядовитые соединения.

Что и где горит в печи

Конструкция печки на отработанном масле имеет две основные зоны горения и одну вспомогательную. Как такового, обособленного фронта или факела горения топливовоздушной смеси в печи нет. Условная область горения находится в камере сгорания – перфорированной трубе, соединяющей верхнюю и нижнюю часть печи.

В нижней камере находится запас отработанного масла, чем меньше его объем, тем быстрее и лучше прогревается отработанное масло, быстрее испаряется и сгорает. К нижнему резервуару через металлический маслопровод подключается дополнительная емкость или бак с основным запасом отработки.

Самое сложное — процесс розжига печи. Для этого в камору горения заталкивают несколько кусочков пакли, обильно смоченной керосином. В нижнюю емкость печи через отверстие с крышкой заливают отработку на ¾ номинального объема. Поджигают паклю, и процесс розжига пошел.

По мере прогревания масло начинает интенсивно испаряться, пары, смешиваясь с разогретым воздухом, поступают в камору и усиливают горение. Под действием тяги воздуха в трубе продукты горения быстро удаляются на безопасное расстояние.

Вариант капельной печи

Кроме приведенного варианта печи на отработке, похожего на гигантскую гантель, поставленную вертикально, существует еще одна очень интересная схема печи на моторном масле. Такую конструкцию еще называют печкой с жаровой чашкой. Принцип работы понятен из приведенного чертежа печи на отработке.

На дне баллона располагается открытая мелкая емкость, с наполнителем в виде ломаной проволоки-путанки. По вертикальной трубе сверху вниз стекает и капает отработка. Капли отработанного масла, попадая на раскаленный металл, испаряются с разложением тяжелых нефтепродуктов на более легкие компоненты. Они очень хорошо горят и дают меньше сажи.

Тепло от облака горящего масла передается через стенки в окружающий воздух или в массив воды бака или теплообменника.

К сведению! Подобная конструкция печи на масле сложнее и тяжелее предыдущего варианта, но при этом легко управляется, дает хорошее качество сгорания и абсолютно нечувствительна к качеству топлива.

Если вопрос не стоит о мобильности печи на отработке, лучше использовать конструкцию с капельным подводом масла.

Как организовать грамотный теплосъем с поверхности печи

Создать горящий клубок огня мало. Необходимо еще как-то правильно отвести тепло в окружающее пространство и согреть воздух в помещении. По сути, это масляный аналог буржуйки, рядом тепло, а чуть поодаль холодно.

Вот здесь в печи на отработанном масле проявляются некоторые ее недостатки, о которых надо знать, и быть готовым устранить возможные последствия:


Конструируем и собираем печь на отработке своими силами

Изготовление конструкции очень просто, на первом этапе вырезаем заготовки из листового металла согласно чертежу, на втором этапе качественно свариваем электросваркой в готовую конструкцию согласно схеме.

Шаг первый — изготавливаем основные детали

Первым делом раскраиваем на листе и вырезаем болгаркой 4 днища верхней и нижней камер печи. Под чистовую обработку оставляем припуск в 1мм к диаметру каждого элемента. Вырезанные заготовки подгоняем по чертежным размерам на точиле. То же самое требование касается боковых стенок камер.

Для жаровой каморы можно использовать готовую толстостенную трубу или старый баллон с толщиной стенки не менее 4мм. С помощью керна размечаем положения отверстий и просверливаем их на сверлильном станке, можно электродрелью.

Шаг второй — сборка конструкции

Сварочные работы не представляют особой сложности при правильном подборе режима электросварки.

Совет ! Прежде чем приступать к итоговой сборке, попрактикуйтесь в сварке на обрезках стального листа и трубы. Это позволит оптимально подобрать ток и скорость работы электродом.

  • Прихватываем точками днища и боковые стенки нижней камеры, провариваем шов дважды для получения прочного и герметичного соединения;
  • Устанавливаем жаровую камору в готовую нижнюю камеру и фиксируем одной точкой, разогреваем паяльной лампой место укладки сварочного шва и также в горячем виде провариваем дважды;
  • Одеваем на трубу нижнее днище верней камеры и свариваем аналогично предыдущему пункту;
  • Привариваем боковые стенки и крышку верхней камеры, опоры, переходник для дымохода в обычном режиме.

Для заливного отверстия печки подберите вариант легкосъемной плотной крышки или створки, позволяющей регулировать объем воздуха, засасываемого печкой.

Испытание

Для проверки надежности соединения следует провести термические испытание печи. Цель — проверить надежность сварочных швов под действием внутренних деформаций в разогретом состоянии. Для этого можно установить две-три работающие паяльные лампы в направлении жаровой каморы и прогревать конструкцию в течение получаса. Если конструкция не потеряет ни одного сварочного шва – изделие готово к работе.

Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.


Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: ” “). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.


Стоит выделить такие дополнительные минусы:

  • для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
  • крышу и дымовую трубу следует каждый день обслуживать;
  • сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
  • сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.


Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: “Как сделать печь на отработке из газового баллона – теория и практика “). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.


Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Самодельная мини печь на отработке

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: ” “). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.


Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.


В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

  • Геккон . Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
  • Тайфун . Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
  • Елочка-Турбо . Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
  • Тепламос . Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.

Когда нужен доступный и экономичный способ обогрева, многие задумываются об изготовлении печи-буржуйки , работающей на отработанном масле. В этой статье вы найдете описание типовой конструкции, а также способы повысить эффективность устройства и сделать печь более автономной.

Принцип работы масляной печи

Изначально сжигание отработанного масла было лишь одним из доступных средств его утилизации. Народные умельцы не смогли пройти мимо настолько энергоемкого топлива и создали печи, в которых масло сгорает с минимальным образованием сажи и копоти.

1 — отработанное масло; 2 — нижняя емкость для масла; 3 — заслонка для регулирования подачи воздуха; 4 — труба с отверстиями для воздуха; 5 — камера сгорания; 6 — верхняя емкость; 7 — перегородка; 8 — дымоход

В качестве топлива может быть использовано любое масло или мазут, а также некоторые пастообразные смазочные материалы. Летучие жидкости вроде керосина, бензина или растворителей использовать в печи нельзя, но их небольшое количество допускается применять при розжиге.

Описание конструкции

Конструктивно масляная печь состоит из двух камер сгорания, соединенных достаточно широкой трубой с перфорацией. Так как большинство печей делаются из подручных материалов и металлолома, нет смысла придерживаться строгих размеров, гораздо большее значение имеют пропорции отдельных элементов конструкции.

Нижняя камера печи — бак произвольной формы, который при заполнении на 2/3 может вместить 5-7 литров топлива. Мощность печи и скорость сгорания топлива прямо пропорциональная площади нижней камеры. От ее емкости зависит частота подлива масла в печь, поэтому зачастую нижнюю камеру делают весьма объемной, вплоть до 20-30 литров. Таким смещением центра тяжести вниз обеспечивается в том числе и устойчивость конструкции.

К нижней части камеры приваривают 3 или 4 ножки с болтами на концах, чтобы имелась возможность регулировать уровень установки. Также в дно врезается трубка подачи масла, которая изгибается в сифон для гидрозатвора. Конец трубки имеет смысл выводить в соседнюю емкость примерно того же размера, выполняющую роль топливного бака. Дно бака должно быть на 2-3 см ниже дна печки для возможности полного слива масла.

В верхней стенке нижней камеры обязательно вырезается отверстие с подвижной заслонкой для регулировки поступающего воздуха и, соответственно, температуры нагрева масла. Также в верхнюю стенку врезают трубу диаметром не менее 100 мм и длиной в 35-70 см. На ее поверхности в 6 или 8 рядов проделаны отверстия диаметром 12-16 мм на расстоянии 7-10 см друг от друга.

Верхняя камера печи обычно дублирует размерами и формой нижнюю, но может быть и значительно больше. Чем выше внутренний объем, тем более полного сгорания можно добиться, но в слишком просторной камере температура окажется недостаточной.

Следует помнить, что изготовление печи и ее дальнейшая доработка носят сугубо экспериментальный характер, одно и то же изделие в зависимости от условий размещения может работать с разной эффективностью. Со временем из простой буржуйки для отопления гаража или мастерской такая печка может превратиться в полноценный отопительный агрегат для всего дома, способный работать в автоматическом режиме. Для этого печь оснащают капельной подачей масла, водяным теплообменником или принудительным наддувом.

Зачем нужен наддув

Для повышения эффективности работы печи применяют воздушные вентиляторы двух типов: наддува и внешнего обдува. Последний вариант уместен, если печью отапливается внушительное по площади помещение и рассчитывать на естественную конвекцию воздуха не приходится. Обычный вентилятор в таком случае помогает корпусу эффективнее отдавать тепло, воздушный поток направляют на место наибольшего накала.

Внутренний обдув предназначен для обогащения верхней камеры кислородом, что способствует боле глубокому распаду частиц топлива, а также его более длительному горению. С применением принудительного наддува появляется так называемое «синее пламя», свидетельствующее о бездымном процессе горения.

Нагнетание воздуха выполняется обычным канальным вентилятором производительностью от 250 м 3 в час. Обычно его располагают на полу рядом с печью и подключают к верхней камере жестким воздуховодом диаметром 100 или 110 мм. Для присоединения воздуховода в верхнюю камеру врезают отрезок трубы нужного диаметра, в который вставляется заслонка для регулирования воздушного потока. Чтобы избежать появления контртяги, сразу после вентилятора рекомендуется установить чувствительный обратный клапан.

Масляная печь с теплообменником

Нередко масляную печь используют как котел водяного отопления. Это возможно после установки теплообменника в верхней камере сгорания. Для хорошей теплоотдачи понадобится емкость внушительных размеров — около 30-50 литров. Внутри камеры монтируют теплообменник, это может быть змеевик или система трубок из стали, либо внутренний бак.

Из-за того, что проход продуктов сгорания около теплообменника затруднен, нагар и копоть образуются существенно быстрее, в процессе розжига возможно также появление конденсата. Для облегчения очистки теплообменник должен иметь хотя бы одно фланцевое соединение, уплотненное асбестовым шнуром.

Роль теплоносителя в системе обычно отводится антифризу или специальным жидкостям. Теплоноситель должен постоянно двигаться, поэтому в контур отопления встраивают циркуляционный насос.

Правила устройства дымохода

Для масляной печи очень важно наличие стабильной и мощной тяги, поэтому высота дымохода должна быть не менее 4 метров. Обычно для устройства дымоходного канала используют стальную трубу диаметром от 100 мм.

Допускается не более двух поворотов дымохода, но только при правильном устройстве соединений на углах и только с вертикального направления на горизонтальное. Повороты должны быть выполнены через тройники, установленные на вертикальных сегментах. Один из отводов тройника должен быть направлен строго вниз и иметь съемную металлическую пробку для сбора образующегося конденсата.

Конечный вертикальный сегмент дымохода может быть выполнен из асбестоцементной трубы, но потребуется устройство защитного колодца из кирпича на высоту в 2-2,5 метра.

Розжиг и эксплуатация печи

Для розжига можно использовать бумагу или ветошь, либо легко горючие жидкости. В первом случае масло следует подливать небольшими порциями к очагу горения. Во втором нужно добавить в первую камеру, заполненную маслом на 2/3, небольшое количество (50-70 грамм) растворителя или бензина и поджечь зажигалкой с длинным факелом как можно скорее, не дожидаясь образования взрывоопасных паров.

В эксплуатации масляная печь полностью пожаробезопасна, ее конструкция не допускает образования открытого пламени. Тем не менее, существует опасность выброса масла из камеры в результате перелива или при попадании воды.

Примерно раз в месяц нужно выполнять чистку печи: убирать осадок нагара в емкости с маслом, предварительно обстучав печь молотком. В верхней камере, особенно при наличии теплообменника, сажа скапливается быстрее и плохо оббивается, ее нужно счищать щеткой по металлу. Для удобства обслуживания и чистки рекомендуется делать корпуса камер разъемными. Например, используя крышки с двойным буртиком. Подключение печи к дымоходу и вентилятору также должно быть разъемным.

Главная » Наружная канализация » Варианты печей на отработке. Преимущества печи на отработанном масле, рекомендации по созданию своими руками

Масляная печь на отработке с наддувом своими руками

Конструкция самодельной печки с наддувом, функционирующей от уже отработанного масла, довольно проста. В ее изготовлении используется любой закрытый сосуд цилиндрической формы, из которого выводится труба с проделанными сбоку отверстиями. В нижней части устройства оборудован проем с дверцей для обеспечения доступа к розжигу. К верху цилиндра приварен патрубок для отведения дыма.

Принцип функционирования масляной печи на отработке с наддувом

На дне сосуда находится отработанное масло, которое по мере необходимости автоматически подается в топку из емкости двумя способами: с помощью поплавкового механизма или погружного насоса. Чтобы быстро и легко разжечь отработку, к ней нужно добавить немного растворителя или бензина и включить вентилятор, нагнетающий воздух. Пары, что активно выделяются после прогревания отработанного масла, вместе с избыточным количеством кислорода сжигаются в печи.

Особенность этого самодельного устройства на масле заключается в том, что его нижняя часть сильно раскаляется от пламени, разгоревшегося внутри. По этой причине при обогреве одного помещения требуется устанавливать вентилятор, воздушные потоки которого будут обдувать раскаленную поверхность конструкции. Если же это устройство задействовано в отоплении всего дома, то хозяину следует побеспокоиться о создании водяной рубашки.

Разновидности печей

В зависимости от способа наддува выделяют несколько типов отопительных устройств. Самым безопасным считается инжекционный метод, при котором печь продолжает сохранять тепло, даже если уменьшить функции наддува.

При эжекторном способе требуется установка какого-либо вентилятора производительностью 1500 м3/ч. Чтобы во время прекращения принудительной подачи воздуха не допустить заполнения жилища вредными веществами, нужно позаботиться о монтаже между вентилятором и эжектором специального клапана-хлопушки с перекрывающей пружиной.

Предостережения относительно установки печи

Существуют определенные правила, которые необходимо соблюдать во избежание пожара. Среди них отмечают следующее:

  1. Непозволительно устанавливать отопительную конструкцию в том месте, где постоянно наблюдается сквозняк.
  2. Важно обезопасить печку на масле от попадания на нее посторонних предметов. То же самое касается и наличия легковоспламеняющихся элементов, а также работы с ними вблизи подобного устройства.
  3. Печь должна быть установлена так, чтобы вокруг нее оставалось как минимум полметра свободного пространства.

Советы для умельцев

Для того чтобы смастерить такую конструкцию для отопления, внимательно изучите чертеж печи на отработке с наддувом.

Подобное масляное устройство можно изготовить из старого баллона от сжиженного газа. При этом стоит срезать верх емкости и соорудить крышку с уплотнителем, роль которого выполнит асбестовый шнур.

Весь процесс создания конструкции состоит из вырезания проемов для обеспечения доступа к отработке и обустройства дымохода. Отверстие для розжига и слежения за топкой необходимо оборудовать дверцей.

Кроме того, нужно позаботиться о врезке трубы, по которой будет подаваться воздух. В этом случае диаметр не играет особой роли, потому труба 45 мм будет в самый раз. По всей длине металлического предмета нужно проделать небольшие отверстия диаметром до 9 мм. Их должно получиться около 50 штук.

Заключение

Подобный агрегат может обогреть жилище площадью до 150 м². Горючего он расходует немного – всего 1 литр в час при 14-15 °C внутри помещения. Если этого недостаточно, то температуру можно повысить, регулируя заслонки либо увеличив обороты моторчика наддува. При этом затраты топлива будут больше на поллитра в час.

Нельзя сказать, что самодельная масляная печь с наддувом – это очень простое устройство и сделать его совсем несложно. Но, с другой стороны, имея большое желание и некоторые навыки, можно с легкостью соорудить печь на отработке с вентилятором своими руками.

Похожие статьи:

Обратная сторона баланса между работой и личной жизнью

Один из способов подумать о балансе между работой и личной жизнью – это использовать концепцию, известную как Теория четырех горелок. Вот как мне впервые объяснили:

Представьте, что ваша жизнь представлена ​​плитой с четырьмя конфорками. Каждая горелка символизирует один большой квадрант вашей жизни.

  1. Первая горелка представляет вашу семью.
  2. Вторая горелка – ваши друзья.
  3. Третья горелка – ваше здоровье.
  4. Четвертая горелка – ваша работа.

Теория четырех горелок гласит, что «для достижения успеха вы должны отключить одну из своих горелок. И для того, чтобы действительно стал успешным , вам нужно отрезать два ». 1

Три вида на четыре горелки

Моя первая реакция на «Теорию четырех горелок» заключалась в том, чтобы найти способ обойти ее. «Могу ли я добиться успеха и сохранить все четыре горелки в рабочем состоянии?» Я поинтересовался.

Возможно, я смогу совместить две горелки.«Что, если я объединю семью и друзей в одну категорию?»

Может быть, я смогу совместить здоровье и работу. «Я слышал, что сидеть весь день вредно для здоровья. Что, если у меня будет постоянный стол? » Теперь я знаю, о чем вы думаете. Верить в то, что вы будете здоровы, потому что вы купили стоячий стол, все равно что верить в то, что вы бунтарь, потому что вы проигнорировали знак пристегнутого ремня безопасности в самолете, но что угодно.

Вскоре я понял, что изобретаю эти обходные пути, потому что не хотел сталкиваться с реальной проблемой: жизнь полна компромиссов.Если вы хотите преуспеть в своей работе и в браке, то, возможно, придется пострадать вашим друзьям и вашему здоровью. Если вы хотите быть здоровым и преуспевать как родитель, вам, возможно, придется отказаться от своих карьерных амбиций. Конечно, вы можете разделить свое время поровну между всеми четырьмя горелками, но вы должны признать, что вы никогда не сможете полностью раскрыть свой потенциал в какой-либо конкретной области.

По сути, мы вынуждены выбирать. Вы бы предпочли жить несбалансированной, но успешной жизнью в определенной области? Или вы бы предпочли жить сбалансированной жизнью, но никогда не максимизируете свой потенциал в данном квадранте?

Как лучше всего справиться с этими проблемами баланса между работой и личной жизнью? Я не претендую на то, чтобы понять это, но вот три способа думать о теории четырех горелок.

Вариант 1: Горелки на стороне

Мы все время отдаем на аутсорсинг небольшие аспекты нашей жизни. Мы покупаем фаст-фуд, поэтому нам не нужно готовить. Мы ходим в химчистку, чтобы сэкономить время на стирке. Мы посещаем автомастерскую, поэтому нам не нужно чинить собственный автомобиль.

Аутсорсинг небольших частей вашей жизни позволяет вам сэкономить время и потратить его в другом месте. Можете ли вы применить ту же идею к одному квадранту своей жизни и высвободить время, чтобы сосредоточиться на трех других горелках?

Работа – лучший пример.Для многих работа – самая горячая горелка на плите. Это то место, где они проводят больше всего времени, и это последняя горелка, которую выключают. Теоретически, предприниматели и владельцы бизнеса могут передать работу горелки на аутсорсинг. Они делают это, нанимая сотрудников. 2

В своей статье «Три этапа отказа» я рассказал историю Сэма Карпентера о создании бизнес-систем, которые позволяли ему работать всего 2 часа в неделю. Он отвлекся от повседневной работы по бизнесу, продолжая при этом получать финансовые выгоды.

Воспитание – еще один пример. Работающие родители часто вынуждены отдавать семейную горелку на аутсорсинг, отдавая своих детей в детский сад или нанимая няню. Обращение к этому аутсорсингу может показаться несправедливым, но – как и в приведенном выше примере работы – родители платят кому-то еще, чтобы горелка работала, пока они используют свое время в другом месте.

Преимущество аутсорсинга в том, что вы можете поддерживать горелку в рабочем состоянии, не тратя на это время. К сожалению, исключение себя из уравнения также является недостатком.Я знаю, что большинству предпринимателей, художников и творцов было бы скучно и бессмысленно, если бы им не над чем было работать каждый день. Все родители, которых я знаю, предпочли бы проводить время со своими детьми, чем отдавать их в детский сад.

Аутсорсинг поддерживает работу горелки, но работает ли она значимым образом?

Вариант 2: принять ограничения

Одна из самых неприятных частей теории четырех горелок заключается в том, что она проливает свет на ваш неиспользованный потенциал. Можно легко подумать: «Если бы у меня было больше времени, я мог бы заработать больше денег, привести себя в форму или больше времени проводить дома».”

Один из способов справиться с этой проблемой – сместить фокус с желания иметь больше времени на максимальное использование времени, которое у вас есть. Другими словами, вы принимаете свои ограничения. Вопрос, который нужно задать себе: «Принимая определенный набор ограничений, как я могу быть максимально эффективным?»

Например:

  • Если я могу работать только с 9 утра до 5 вечера, как я могу заработать как можно больше денег?
  • Предполагая, что я могу писать только 15 минут каждый день, как я могу закончить книгу как можно быстрее?
  • Предполагая, что я могу заниматься физическими упражнениями только 3 часа в неделю, как мне достичь наилучшей возможной формы?

Эта линия вопросов фокусирует ваше внимание на чем-то положительном (получение максимальной отдачи от того, что у вас есть), а не на чем-то отрицательном (беспокойство о том, что у вас никогда не будет достаточно времени).Кроме того, хорошо продуманные ограничения могут действительно улучшить вашу производительность и помочь вам перестать откладывать на потом свои цели.

Конечно, есть и недостатки. Принятие ограничений означает признание того, что вы работаете не на полную мощность. Да, есть множество способов «работать умнее, а не усерднее», но трудно избежать того факта, что то, где вы проводите свое время, имеет значение. Если вы потратите больше времени на свое здоровье, отношения или карьеру, вы, вероятно, увидите улучшение результатов в этой области.

Вариант 3: Времена года

Третий способ управлять своими четырьмя горелками – это разбить свою жизнь на времена года. Что, если вместо того, чтобы постоянно искать идеальный баланс между работой и личной жизнью, вы разделите свою жизнь на сезоны, сосредоточенные на определенной области?

Важность ваших горелок может меняться в течение всей жизни. Когда вам 20 или 30 лет, и у вас нет детей, может быть легче пойти в спортзал и преследовать карьерные амбиции. Горелки здоровья и работы работают на полную мощность.Несколько лет спустя вы можете создать семью, и внезапно горелка здоровья опустится до медленного кипения, в то время как ваша семейная горелка получит больше газа. Проходит еще десять лет, и вы можете восстановить отношения со старыми друзьями или реализовать ту бизнес-идею, которую вы откладывали.

Необязательно отказываться от своих мечтаний навсегда, но жизнь редко позволяет поддерживать все четыре горелки одновременно. Может быть, вам нужно отпустить что-то в этом сезоне. Вы можете сделать все это за всю жизнь, но не в одно и то же время.По словам Натана Барри, «посвятите себя своей цели всем, что у вас есть – на время».

Более того, часто возникает эффект умножения, когда вы полностью посвящаете себя определенной области. Во многих случаях вы можете добиться большего, если в течение нескольких лет вкладываете все силы в данную задачу, чем если будете прикладывать к ней равнодушные усилия в течение пятидесяти лет. Может быть, лучше стремиться к временам дисбаланса и чередовать их по мере необходимости.

Последние пять лет я был в сезоне предпринимательства.Я построил успешный бизнес, но за это пришлось заплатить. Я выключил огонь своих друзей, и моя семья работает только наполовину.

В каком сезоне ты сейчас?

Баланс между работой и личной жизнью: какие горелки вы отключили?

Теория четырех горелок раскрывает истину, с которой должен иметь дело каждый: никому не нравится, когда ему говорят, что он не может иметь всего этого, но у всех есть ограничения по времени и энергии. У каждого выбора есть своя цена.

Какие конфорки вы отключили?

Теория кухонного треугольника ВСЕ ЕЩЕ ЛУЧШИЙ способ спроектировать кухню

Я живу в доме среднего размера с кухней среднего размера.Чипу и Джоанне Гейнс это не страшно, но этого достаточно, чтобы выполнить работу. Тем не менее, каждый раз, когда я готовлю, все мои кулинарные задачи сводятся к крошечному уголку моей кухни между раковиной и холодильником, где у меня есть около двадцати двух дюймов полезного рабочего пространства. Я всегда знал, что в планировке моей кухни что-то не так, но не мог понять, что именно – то есть, пока я не узнал о многолетней теории планировки кухни, считающейся «рабочим треугольником».«

Разработанный в начале двадцатого века рабочий треугольник, также известный как« кухонный треугольник », также известный как« золотой треугольник », представляет собой теорию, согласно которой, как вы уже догадались, на кухне должны образовываться три основные рабочие зоны. треугольник. В частности, раковина, холодильник и плита. К середине двадцатого века эта теория была широко распространена и чудесным образом применяется сегодня. Согласно ее принципам, каждая сторона образованного треугольника должна быть от четырех до четырех. девять футов каждый, а суммарное расстояние треугольника не должно быть меньше 13 или больше 26 футов.Так что ни слишком далеко друг от друга, ни слишком компактно. (На моей собственной кухне отрезок между раковиной и холодильником намного короче необходимых четырех футов, что создает узкое место.)

В этом доме, предназначенном для развлечений в Лос-Анджелесе, раковина, плита и холодильник образуют линии кухни. славный треугольник.

Фото: Тесса Нойштадт

Сегменты треугольника представляют поток движения на кухне, в идеале создавая вращательное движение между задачами приготовления пищи (плита), измельчения / очистки (раковина) и хранения (холодильник).Поэтому также важно, чтобы ни один элемент, например кухонный остров, не блокировал поток.

Конечно, совсем немного изменилось с тех пор, как это изречение впервые попало в наш национальный лексикон. Приготовление еды больше не является обязанностью одного человека в доме (а-ля Кэрол Брэди). Семьям и парам нравится готовить вместе. Кухни часто открыты для остальной части дома, в отличие от закрытого пространства, где выполняются только закулисные задачи. Из-за этих изменений многие эксперты теперь отстаивают идею своего рода развитого кухонного треугольника, переходящего от трех отдельных рабочих зон к созданию автономных рабочих «зон» на кухне.Например, в зоне для выпечки должно быть все необходимое для выпечки – мерные чашки и ложки, скалка, противни – и в идеале она должна располагаться рядом с кладовой и духовкой. В вашей «зоне» приготовления есть все, что вам нужно: ножи, дуршлаг, овощечистка, мусор или мусор и т. Д.

Если подумать, бар может функционировать как отдельная зона.

Всегда будет важно оценивать поток трафика между каждой зоной, и если это имеет смысл с вашими потребностями, классический треугольник по-прежнему будет отличным вариантом.Но если вы обнаружите, что это не шутка в вашем конкретном макете, не бойтесь. Как и все правила, треугольники созданы, чтобы их можно было ломать.

Основы ракетных печей

Эта статья впервые появилась в шестом выпуске журнала Pip Magazine; Журнал австралийской пермакультуры.

Слова и изображения Джоэла Медоуза и Дэна Палмера из мастерских VEG App-Tech

Большая часть наших домашних потребностей в энергии приходится на отопление помещений, нагрев воды или приготовление пищи, и они составляют значительную часть нашего ежемесячного счета.Ракетные печи – это пример соответствующей технологии, которая может удовлетворить все эти потребности, почти ничего не стоить для постройки и всего лишь нескольких палочек для бега.

Системы сжигания ракетных печей заслуживают внимания по нескольким причинам:

  1. они предлагают почти полное сгорание древесины, что означает, что они сверхэффективны и сжигают сверхчисто.
  2. они могут достигать очень высоких температур и могут быть подключены практически ко всему, что мы хотим использовать, это тепло для
  3. они могут использовать дрова, которые обычно считаются слишком маленькими, чтобы их можно было назвать дровами
  4. они легко строятся из обычных материалов.

Верно – вы можете построить эти системы за день или два, а затем наблюдать, как они превращают ветки в тепло гораздо эффективнее, чем большинство дровяных печей, с гораздо меньшими затратами на установку. Если вы хорошо разбираетесь в мусоре, их строительство может практически ничего не стоить, а когда вы подрезаете фруктовые деревья, вы можете получить топливо, необходимое для приготовления обеда, обогрева дома и принятия приятного горячего душа.

КАК СГОРАНИЕ РАКЕТЫ ОТЛИЧАЕТСЯ ОТ НОРМАЛЬНОГО СГОРАНИЯ

Основное различие между обычным камином или дровяной печью и ракетной печью состоит в том, что ракетное сгорание близко к полному.Когда дерево горит, оно выделяет летучие соединения, которые мы узнаем как дым, сажу или креозот. В ракетной печи эти соединения засасываются в изолированный и очень горячий «горящий туннель» блока, где они воспламеняются, выделяя еще больше тепловой энергии для запуска ракетного процесса, в отличие от обычного огня, когда они выдуваются через дымоход.

Это характерное втягивание пламени в горящий туннель, и возникающий в результате «рев» – это то, что дало ракетным печам свое название. Это тоже часть их магии.Ракетные печи открыты там, где подается дрова, что позволяет втягивать в установку много кислорода. Когда начинается пожар и горящий туннель нагревается, поднимающийся горячий воздух поднимается вверх по стояку тепла, втягивая за собой много воздуха. Этот входящий воздух поступает в подающую трубку и через горящие дрова, создавая тот же эффект, что и при наведении большого воздуходувки на огонь. Становится очень жарко, дерево красиво горит, и вы слышите рев воздуха, который заряжается через систему.

В обычных дровяных печах воздухозаборник небольшой, и его можно регулировать еще меньше.Этот недостаток кислорода препятствует сгоранию, что приводит к холодным ожогам, неполному сгоранию и образованию большого количества дыма и креозота. Когда сгорание завершено, то, что выходит из дымохода, в значительной степени представляет собой только углекислый газ, что означает отсутствие дыма: дым означает неполное сгорание, несгоревшее топливо или потраченную впустую энергию. Мы культурно обучены ассоциировать дым с огнем; но с ракетными печами иногда, когда нет дыма, все еще есть огонь!

Обеспечив полное сгорание и, следовательно, максимальное тепловыделение, только тогда мы думаем о , используя полученного тепла.Обычные дровяные печи отбирают тепло из камеры сгорания для приготовления пищи, обогрева помещений или с помощью водонагревателей с «мокрой обратной стороной», что означает, что устройство просто не может нагреться достаточно для полного сгорания, что приводит к появлению дыма. Камера сгорания ракетной печи сильно изолирована, чтобы предотвратить преждевременные потери тепла, и огромное количество тепла вырабатывается за счет эффективного процесса сгорания.

Ракетная печь барабанного типа не только функциональна, но и красива.

ЧТО ДЕЛАТЬ СО ВСЕМ ТЕПЛОЕМ

Когда сгорание завершено, мы можем отводить тепло из печи в верхней части нагревательного стояка.И здесь ваше воображение и внутренний изобретатель могут разыграться: все, что вы можете придумать, чтобы сделать с очень горячим воздухом, можно сделать с этого момента.

Вот несколько вещей, которые можно привести в действие с помощью ракетной печи.

  • Духовка – либо переделанная обычная печь с ракетой под ней, либо специально построенная бочковая печь из старых бочек емкостью 44 галлона (около 200 литров).
  • Варочная панель или барбекю – хорошо подойдут старые чугунные плиты для барбекю или тяжелые медные радиаторные плиты, на которые можно ставить кастрюли и сковороды, или просто готовить на потоке горячего воздуха.
  • Системы горячего водоснабжения – мы сделали различные системы, от систем, которые нагревают большой вентилируемый резервуар для воды с медным змеевиком, проходящим через него, до термосифонов с теплообменником, нагнетающих горячую воду от солнечной энергии.
  • Обогреватели помещений – часто можно увидеть с перевернутой бочкой на 44 галлона, являющейся основным радиатором, с дымоходом, проходящим через тяжелые земляные или каменные элементы (обогреватели ракетных масс).
Температуры за пределами графика

Берегитесь! Хорошо построенная ракетная печь может работать настолько хорошо, что это может быть опасно.Ракетная печь Дэна однажды нагрелась до 180 ° C за шесть минут, 230 ° C за семь минут и 325 ° C за тринадцать минут! Что касается последней ракетной печи Джоэла, то во время его первого пробного запуска вся внутренняя оболочка подающей трубы светилась красным, как и дно внутренней части духовки: термометр показывал 350 ° C, а жареные овощи были изрядно обугленными ( с тех пор он снизил температуру до 200 ° C).

Несмотря на то, что ракетные печи довольно популярны в некоторых частях мира, они являются относительно редким явлением в системах пермакультуры Австралии.Они являются прекрасным примером соответствующей технологии, альтернативной обычным средствам нагрева пищи, воды или помещения; и о них стоит узнать больше.


Чтобы прочитать эту статью и больше информации об альтернативных технологиях, загляните в шестой выпуск журнала Pip Magazine.

Духовка с реактивным двигателем: как собрать свою собственную сверхэффективную плиту Модель от Тима Баркера и Иллюстрированного Джоэла Медоуза теперь доступна в виде электронной книги в нашем интернет-магазине.


Электронная книга включает в себя инструкции по ракетному переделке обычной печи – здесь вы найдете соответствующие технологические семинары с VEG.

4.5 Законодательство о рабочем времени, перерывах и выходных | США

4.5.1 Часы работы, перерывы, выходные дни

  1. Рабочее время не должно, в принципе, превышать 40 часов в неделю или восемь часов в день, за исключением перерывов (это известно как «установленное законом рабочее время»).Однако некоторым предприятиям разрешается заставлять своих сотрудников работать до 44 часов в неделю, максимум восемь часов в день. Эти предприятия включают розничные и косметические услуги, кинотеатры и театры, предприятия, связанные со здоровьем и гигиеной, а также рестораны и развлекательные предприятия с менее чем 10 штатными сотрудниками.
  2. В случае, если работник работает шесть часов, работодатель должен предоставить этому работнику перерыв не менее 45 минут; это увеличивается до одного часа перерыва, когда рабочее время превышает восемь часов.
  3. Работодатели должны предоставлять сотрудникам по крайней мере один выходной в неделю или четыре выходных дня в любой четырехнедельный период (это известно как «установленные законом выходные дни»). Воскресенье или государственные праздники не обязательно должны быть выходными, и другие дни могут быть выбраны в качестве выходных дней сотрудников по соглашению между работодателем и сотрудниками.

4.5.2 Соглашения о сверхурочной работе и работе в выходные дни
Любой работодатель, который требует от работников работать сверх установленного законом рабочего времени или в установленные законом выходные дни, должен подать Уведомление о соглашении о сверхурочной работе и работе в выходные дни в местный отдел инспекции трудовых норм. Если работодатели заставляют сотрудников выполнять сверхурочную работу или работать в выходные дни без подачи Уведомления о соглашении о сверхурочной работе и работе в выходные дни, они могут быть оштрафованы.

Даже если работодатели отправляют Уведомление о согласии на сверхурочную работу и работу в выходные дни, существуют следующие ограничения на сверхурочную работу и работу в выходные дни.

Период 1 неделя 2 недели 4 недели 1 месяц 2 месяца 3 месяца 1 год
Предел 15 часов 27 часов 43 часов 45 часов 81 часов 120 часов 360 часов

Однако продление рабочего времени до определенного количества часов сверх установленных ограничений может быть включено в Соглашение посредством соответствующих процедур управления персоналом на определенный период только при наличии исключительных обстоятельств для продления рабочего времени сверх установленных ограничений, указанных выше. .

4.5.3 «Обязанность работодателя определять и исчислять рабочее время»
Закон о трудовых стандартах содержит положения о рабочем времени, праздничных днях, сверхурочной работе в ночное время и других условиях труда. Таким образом, работодатели обязаны правильно определять и контролировать рабочее время.

4.5.4 Выплата сверхурочной работы
Компании должны выплачивать повышенную заработную плату, как указано в таблице ниже, сотрудникам, которые работают сверх установленного законом рабочего времени, работают в установленные законом выходные или работают поздно ночью (с 22:00 до 05:00. ).

Скорость увеличения
1.Работа сверх установленного законом рабочего времени 25%
2. Работа сверх установленного законом рабочего времени, превышающего 60 часов в месяц * 50%
3.Работа в установленные законом выходные дни 35%
4. Работать допоздна (с 22 до 5 часов). 25%
5.Работать поздно ночью сверх установленного законом рабочего времени 50%
6. Работать поздно ночью сверх установленного законом рабочего времени, превышающего 60 часов в месяц * 75%
7.Работать допоздна в выходные дни 60%

* Ставки увеличения в пунктах 2 и 6 отражают изменения в Законе о трудовых стандартах, вступившие в силу 1 апреля 2010 г. (ранее не было специальной ставки для этих категорий сверхурочной работы).Эти новые темпы повышения пока не будут применяться к малым и средним предприятиям. Более того, согласно новым изменениям, работодатели могут предлагать оплачиваемый отпуск вместо дополнительной заработной платы за сверхурочную работу, если это согласовано в соглашении между персоналом и руководством.

4.5.5 Исключения для менеджеров и контролеров
Лица, занимающие руководящие или контролирующие должности, и лица, выполняющие конфиденциальную административную работу, которые тесно вовлечены в управление, не подпадают под действие положений о рабочем времени, перерывах и выходных днях (за исключением положений на ночную работу).Независимо от того, считается ли он или она менеджером / руководителем, всесторонне судят по следующим фактам:

  1. Вовлечены ли процесс принятия решений в отношении условий труда и управления трудовыми ресурсами в управление
  2. Обладает ли он или она практическими полномочиями и бизнес-статусом менеджера / руководителя, независимо от его / ее служебного положения
  3. Есть ли строгие ограничения на рабочее время, например, часы работы
  4. Предоставляется ли ему или ей соответствующий финансовый режим менеджера / руководителя, такой как заработная плата, надбавки и бонусы

4.5.6 Модифицированная система рабочего времени
Некоторые виды работ влекут за собой большие пики и спады количества рабочих часов в зависимости от года, месяца или недели. В некоторых из этих случаев компаниям разрешается применять систему расчета рабочего времени, при которой компания не должна платить повышенные ставки в определенные недели или в определенные дни, даже если сотрудники работают сверх установленного законом рабочего времени, при условии, что задействованные сотрудники не работают. больше установленного законом количества рабочих часов в среднем за заранее установленный период.В этом случае, однако, необходимо заключить трудовое соглашение с руководством или включить соответствующие положения в правила работы, прежде чем можно будет принять гибкую систему.

  1. Система годового измененного рабочего времени
    Продолжительность рабочего времени сотрудников не должна превышать 40 часов в среднем в неделю в течение определенного периода продолжительностью более одного месяца, но не более одного года. Если компания примет эту систему, то даже работники, у которых установленный законом рабочий день составляет 44 часа в неделю, в соответствии с исключениями, указанными в 4.5.1 1., подлежат вышеупомянутому среднему значению за 40 часов.
  2. Система ежемесячных измененных рабочих часов
    При наличии положений, запрещающих сотрудникам продолжительность рабочего дня превышать 40 часов * 1 в среднем в неделю в течение определенного периода не более одного месяца, работодатель может потребовать от сотрудников работать сверхурочно. 40 часов в указанную неделю или более восьми часов в указанный день.
  3. Система Flextime
    Другая система, при которой рабочее время может быть скорректировано в течение месячного периода, – это система flextime. В соответствии с этим устанавливается общее количество рабочих часов, которое работник должен отработать в течение фиксированного периода не более одного месяца, и работники могут в определенных пределах свободно определять, в какое время они начинают и прекращают работу каждый день, при условии, что они соблюдают общее количество рабочих часов. количество необходимых рабочих часов.
  4. Измененное рабочее время на основе недели
    В соответствии с этой системой работодатели могут заставлять сотрудников работать более восьми часов, но не более 10 часов в день без необходимости платить повышенные ставки заработной платы, при условии, что рабочее время сотрудников не превышает 40 часов в неделю. Однако следует отметить, что эта система ограничена розничными торговцами, гостиницами и ресторанами с менее чем 30 штатными сотрудниками. Кроме того, если компания примет эту систему, даже работники, у которых установленный законом рабочий день составляет 44 часа в неделю, в соответствии с исключениями, указанными в 4.5.1 1., подлежат вышеупомянутому среднему значению за 40 часов.

* 1 В соответствии с этой системой рабочее время работников, чей установленный законом рабочий день составляет 44 часа в неделю в соответствии с исключениями, указанными в п. 4.5.1 1., должно оставаться 44 часа.

4.5.7 Система произвольного рабочего времени
Если сотрудники работают за пределами компании или если выполнение работы в значительной степени предоставлено сотрудникам, обычный метод расчета рабочего времени может оказаться неподходящим. В таком случае существует «система условного рабочего времени», в соответствии с которой считается, что сотрудники проработали определенный период времени. Если предполагаемое рабочее время превышает установленное законом рабочее время, увеличиваются ставки заработной платы за сверхнормативное время.

  1. Система условного рабочего времени вне рабочего места
    Эта система должна учитывать, что сотрудники работали в течение установленного рабочего времени, когда трудно рассчитать рабочее время сотрудников, потому что сотрудники работают вне рабочего места для продаж, освещения в СМИ или по другим причинам .Однако в целом, если сотрудникам необходимо работать сверх установленного рабочего времени для оказания услуг, будет считаться, что сотрудники отработали «часы, обычно требуемые для выполнения этих услуг» или «часы, предписанные в трудовое соглашение “.
  2. Дискреционная рабочая система для профессиональных услуг
    Для некоторых высокопрофессиональных услуг, в которых сложно предоставить конкретные инструкции, касающиеся средств оказания услуг и распределения времени, путем установления рабочего времени в трудовом соглашении и представления этого соглашения в Управление инспекции трудовых норм считается, что сотрудники отработали часы, указанные в соглашении, независимо от фактического рабочего времени.
  3. Дискреционная рабочая система для планирования услуг
    Для лица, которое занимается такими услугами, как планирование, предложение плана, исследования и анализ, в которых метод оказания этих услуг должен быть оставлен на усмотрение сотрудника в значительной степени, если определенные вопросы будут решены с большинством голосов в четыре пятых или более членов комитета в комитете по труду, и вопрос зарегистрирован в инспекции по трудовым нормам, будет считаться, что человек отработал часы, определенные в комитете по труду. независимо от фактического рабочего времени.

4.5.8. Оплачиваемый отпуск
Работодатели должны предоставить 10-дневный оплачиваемый отпуск работникам, проработавшим шесть месяцев подряд с момента приема на работу и проработавшим не менее 80% всех рабочих дней по графику. Этот оплачиваемый отпуск можно брать последовательно или отдельно. Если заявление работника об оплачиваемом отпуске будет препятствовать нормальному ведению бизнеса, работодатель может потребовать от работника взять такой оплачиваемый отпуск в другое время.Количество дней оплачиваемого отпуска, доступного для сотрудников, увеличивается пропорционально стажу работы сотрудников, как показано в следующей таблице.

Годы службы 0.5 1.5 2,5 3.5 4.5 5.5 6.5
Отпускные дни предоставлены 10 11 12 14 16 18 20

Право на ежегодный оплачиваемый отпуск истекает через два года.Другими словами, ежегодный оплачиваемый отпуск, оставшийся от одного года, может быть перенесен и использован только на следующий год. Например, если сотруднику был предоставлен 10-дневный оплачиваемый отпуск в 2004 году, но он решил не брать оплачиваемый отпуск в этом году, сотрудник может перенести эти дни на 2005 год и использовать их в дополнение к любым отпускным дням, которые стали доступны в 2005 году. Однако те 10 дней, которые были предоставлены сотруднику в 2004 году, не могут быть перенесены на 2006 год или позже. Также следует отметить, что сотрудники, которые непрерывно работали в одной компании в течение не менее семи лет и шести месяцев, могут брать оплачиваемый отпуск максимум 40 дней в течение любого года, включая дни, которые стали доступны в течение этого года, и те, которые перенесено с предыдущего года.

В то время как раньше ежегодный оплачиваемый отпуск приходился на полные дни, теперь оплачиваемый отпуск продолжительностью до пяти дней в год можно брать с почасовой оплатой, если это согласовано в трудовом соглашении (в соответствии с поправками к Закону о трудовых стандартах). вступил в силу 1 апреля 2010 г.).

Работникам, занятым неполный рабочий день, предоставляется ежегодный оплачиваемый отпуск пропорционально количеству установленных рабочих дней, в которых они работают.

Работодатели не обязаны предоставлять оплачиваемый отпуск в дополнение к описанным выше дням, в которые сотрудники не работали в результате какой-либо болезни или травмы, не связанных с работой. Также следует отметить, что большинство японских компаний предоставляют сотрудникам несколько дополнительных оплачиваемых отпусков в связи с замужеством, смертью близких родственников, рождением ребенка супругом сотрудника и т. Д.

4.5.9 Отпуск по беременности и родам, уходу за ребенком и семье

  1. Отпуск по беременности и родам
    Если работница будущей матери запрашивает разрешение на отпуск за шесть недель до предполагаемой даты родов (14 недель в случае многоплодной беременности), работодатель должен одобрить этот запрос.Кроме того, работодателям в принципе запрещено заставлять любую работницу-женщину работать в течение восьми недель, начиная со дня, следующего за днем ​​родов.
  2. Отпуск по уходу за ребенком
    Если сотрудник с ребенком в возрасте до одного года запрашивает разрешение на отпуск (до первого дня рождения ребенка в принципе или до 18 месяцев при соблюдении определенных условий), работодатель должен одобрить запрос.Работодатели могут считать сотрудников, проработавших в компании менее одного года, не имеющими права на отпуск по уходу за ребенком, при условии, однако, что работодатель делает это, оговорив об этом в соглашении между персоналом и руководством.
  3. Освобождение от внеплановой работы, обязанность по системе кратковременной работы и ограничение сверхурочной работы
    Если работник с ребенком в возрасте до трех лет просит об освобождении от внеплановой работы, он / она не должны заставляют работать сверх установленного рабочего времени.Если сотрудник с ребенком в возрасте до трех лет обращается с просьбой о сокращенном рабочем времени, ему / ей должно быть разрешено это сделать. Если работник с ребенком дошкольного возраста просит освободить его от внеплановой работы, его нельзя заставлять работать сверхурочно более 24 часов в месяц или 150 часов в год.
  4. Отпуск по уходу за семьей
    Если сотрудник с членом семьи, который, как было установлено, требует определенного уровня ухода, запрашивает разрешение на отпуск для оказания такого ухода (максимум до 93 дней в общей сложности на этого члена семьи ), работодатель должен одобрить такой запрос только один раз для каждого случая, когда член семьи попадает в состояние, требующее постоянного ухода.Работодатели могут считать сотрудников, проработавших в компании менее одного года, и тех, чья работа будет прекращена в течение 93 дней, не имеющими права на отпуск по уходу за семьей, при условии, однако, что работодатель сделает это, указав об этом в трудовом соглашении. .
  5. Отпуск по уходу за ребенком или по уходу за семьей
    Если работник с ребенком дошкольного возраста просит кормить его / ее больного или травмированного ребенка, он / она может взять отпуск продолжительностью до пяти дней в сутки. год (или до 10 дней в году, если у него двое и более детей дошкольного возраста).Кроме того, если сотрудник, член семьи которого нуждается в медсестре, запрашивает разрешение на отпуск для ухода за таким членом семьи, он / она может взять отпуск продолжительностью до 5 дней в год (или до 10 дней в году. если у него / нее два или более таких члена семьи).

Вышеуказанные периоды отпуска могут быть неоплачиваемыми.Однако при определенных условиях работник может получать определенные льготы в рамках медицинского страхования в течение 1. вышеуказанного периода и по страхованию занятости в течение вышеуказанных периодов 2. и 4.

4.5.10 Расследования инспекторами по нормам труда

Инспекторы по трудовым нормам – это государственные служащие, которым в соответствии с японским законодательством о трудовых стандартах поручено входить в любое коммерческое предприятие для обеспечения соблюдения законодательства и содействия улучшению условий труда.

Недавнее расследование было сосредоточено на невыплате сверхурочных, и информация, опубликованная Министерством здравоохранения, труда и социального обеспечения, показывает, что невыплаченные сверхурочные выплаты в размере не менее 1 миллиона иен были выплачены 1417 компаниями (в сумме составило 12,3 миллиарда). ) в 2013 финансовом году.

4.5 Законодательство о рабочем времени, перерывах и выходных | Раздел 4. Управление человеческими ресурсами – Открытие бизнеса – Инвестирование в Японию – Японская внешнеторговая организация

Право на ежегодный оплачиваемый отпуск истекает через два года. Другими словами, ежегодный оплачиваемый отпуск, оставшийся от одного года, может быть перенесен и использован только на следующий год. Например, если сотруднику был предоставлен 10-дневный оплачиваемый отпуск в 2004 году, но он решил не брать оплачиваемый отпуск в этом году, сотрудник может перенести эти дни на 2005 год и использовать их в дополнение к любым отпускным дням, которые стали доступны в 2005 году. .Однако те 10 дней, которые были предоставлены сотруднику в 2004 году, не могут быть перенесены на 2006 год или позже. Также следует отметить, что сотрудники, которые непрерывно работали в одной компании в течение не менее семи лет и шести месяцев, могут брать оплачиваемый отпуск максимум 40 дней в течение любого года, включая дни, которые стали доступны в течение этого года, и те, которые перенесено с предыдущего года. Если работник не полностью реализует свое право на ежегодный оплачиваемый отпуск и срок его действия истекает по таким причинам, как истечение срока или выход на пенсию, вопрос о том, предоставлять ли оплату вместо неиспользованного количества дней оплачиваемого отпуска, зависит от соглашения в компании.Однако такое обращение нежелательно, поскольку это может отпугнуть работников от использования ежегодного оплачиваемого отпуска, и важно создать рабочую среду, в которой можно было бы легко взять ежегодный оплачиваемый отпуск.

Компания обязана обеспечить, чтобы сотрудники, которым предоставляется 10 или более дней оплачиваемого отпуска в год, использовали не менее пяти дней в году. В то время как ежегодный оплачиваемый отпуск в принципе следует брать полными днями, оплачиваемый отпуск продолжительностью до пяти дней в год может быть использован с почасовой оплатой, если это согласовано в соглашении между персоналом и руководством.

Работодатели не обязаны предоставлять оплачиваемый отпуск в дополнение к описанным выше дням, в которые сотрудники не работали в результате какой-либо болезни или травмы, не связанных с работой. Также следует отметить, что большинство японских компаний предоставляют сотрудникам несколько дополнительных оплачиваемых отпусков в связи с замужеством, смертью близких родственников, рождением ребенка супругом сотрудника и т. Д.

Работникам, занятым неполный рабочий день, с небольшим количеством рабочих дней и коротким рабочим днем ​​в неделю, предоставляется ежегодный оплачиваемый отпуск пропорционально количеству установленных рабочих дней, в которых они работают.

Вышеуказанные периоды отпуска могут быть неоплачиваемыми. Однако при определенных условиях работник может получать определенные льготы в рамках медицинского страхования в течение вышеуказанного периода (1) и в рамках страхования занятости в течение вышеуказанных периодов (2) и (4).

Инспекторы по трудовым нормам – это профессиональные сотрудники Министерства здравоохранения, труда и социального обеспечения, которые посещают бизнес-объекты (фабрики, офисы и т. Д.).) в соответствии с японскими трудовыми законами и постановлениями, наблюдайте за тем, как работодатели соблюдают эти законы и постановления, и обеспечивайте нормальные условия труда и благополучие работников. Они также несут ответственность за обеспечение компенсации за несчастные случаи на производстве лицам, пострадавшим в результате несчастных случаев на производстве.

Микроволновые печи | Как они работают?

Микроволновые печи | Как они работают? – Объясни это Рекламное объявление

Как любили бы наши предки микроволновые печи! Вместо того, чтобы часами сидеть у дымных дров, варить тушеное мясо буйвола для своих Друзья каменного века, они могли бы просто выбросить все в микроволновая печь, нажал несколько кнопок и уже через минуту или два. Конечно, у них не было электричества, которое могло быть что-то вроде проблемы…

Когда в 1970-х годах стали популярны микроволновые печи, они домашнее удобство на новый уровень.Обычная духовка разогревает пищу очень медленно снаружи внутрь, но в микроволновой печи используются крошечные, мощные радиоволны для приготовления еды более равномерно (грубо говоря, мы иногда говорим, что он готовится «изнутри» – хотя это не совсем правильно). Вот почему микроволновая печь может приготовить мясо примерно в шесть раз быстрее, чем обычная духовка. Микроволновые печи также экономят электроэнергию, потому что вы можете готовить сразу, не дожидаясь, пока духовка сначала нагреется до высокой температуры. Давай ближе посмотрите как они работают!

Что готовят?

Микроволновые печи

такие быстрые и эффективные, потому что они отводят тепловую энергию непосредственно к молекулам (крошечным частицам) внутри пищи.Микроволны нагревают пищу, как солнце нагревает ваше лицо – излучением.

Фото: «Варочная камера» типичной микроволновой печи. Этот прочный металлический ящик предотвращает утечку вредных микроволн. Микроволны генерируются устройством, называемым магнетрон, который находится за перфорированной металлической сеткой на правая сторона (сразу за лампой, которая освещает духовку внутри). Если вы посмотрите через сетку, вы можете просто увидеть горизонтальное охлаждение плавники на магнетроне (которые выглядят как стопка параллельных горизонтальных металлические пластины).Обратите внимание также на поворотный столик, который вращает пищу, чтобы микроволны готовили ее. это равномерно. Задняя часть двери покрыта защитным металлом. марлю, чтобы не допустить утечки микроволн.

Микроволновая печь очень похожа на электромагнитные волны, которые пронизывают воздух от Теле- и радиопередатчики. Это невидимый восходящий и нисходящий паттерн электричества. и магнетизм, несущийся в воздухе со скоростью света (300 000 км или 186000 миль в секунду). Хотя радиоволны действительно могут быть очень длинными (некоторые измеряют десятки километров или миль между одним гребнем волны и другим), они также могут быть крошечными: микроволны фактически являются самыми короткими радиоволнами, а микроволны, которые готовят пищу в вашей духовке, имеют длину всего 12 см (примерно 5 дюймов).(Подробнее об электромагнитных волнах читайте в нашей статье. по электромагнитному спектру.)

Несмотря на свой небольшой размер, микроволновые печи переносят огромное количество энергия. Одним из недостатков микроволн является то, что они могут повредить живые клетки и ткань. Вот почему микроволновые печи могут быть вредными для людей – и почему микроволновые печи окружены прочными металлическими ящиками, не дающими волнам уйти. В нормальном режиме работы микроволновые печи совершенно безопасны. Несмотря на это, микроволновые печи могут быть очень опасными, так что никогда не обманывайте вокруг с микроволновой печью.Микроволны также используются в мобильных телефонах (мобильных телефонах), где они передают ваш голос взад и вперед по воздуху, а также в радарах.

Как микроволновая печь готовит пищу?

Как микроволновая печь превращает электричество в тепло? Нравится!

  1. Внутри прочного металлического ящика находится микроволновый генератор, называемый магнетроном. Когда ты начнешь во время приготовления пищи магнетрон забирает электричество из розетки и преобразует его в мощные радиоволны диаметром 12 см (4,7 дюйма).
  2. Магнетрон направляет эти волны в отделение для пищевых продуктов через канал, называемый волной. руководство.
  3. Еда стоит на вращающемся подносе и медленно вращается, поэтому микроволны готовят ее равномерно.
  4. Микроволны отражаются от отражающих металлических стенок отделения для пищевых продуктов, точно так же, как свет отражается от зеркала. Когда микроволны достигают самой пищи, они не просто отскакивают. Просто как радиоволны могут проходить сквозь стены вашего дома, так микроволны проникают внутрь пищи.Путешествуя по нему, они заставить молекулы внутри него вибрировать быстрее.
  5. Вибрирующие молекулы имеют тепло, поэтому чем быстрее молекулы вибрируют, тем горячее. еда становится. Таким образом микроволны передают свою энергию молекулы в пище, быстро нагревая ее.

Готовят ли микроволны изнутри?

В обычной духовке тепло должно исходить от электронагревательных элементов. (или газовые горелки), расположенные снизу и по бокам плиты, в еду, которая готовится в основном проводимость снаружи внутрь – от внешних слоев к внутренним.Вот почему пирог, приготовленный в обычной духовке, можно обжечь по краям и вовсе не приготовить в середине. Иногда говорят, что микроволновые печи готовят еду “наизнанку”, что немного похоже на блеск. и не совсем правильно. Когда люди говорят это, на самом деле они имеют в виду, что микроволны одновременно возбуждают молекулы прямо через пищу, поэтому обычно готовить быстрее и равномернее, чем в противном случае.

Изображение: Микроволны (оранжевые) готовят пищу в основном за счет “вибрации” молекул воды (красных и синих). внутри него.

То, как еда готовится в микроволновой печи, во многом зависит от того, из чего она сделана. Микроволны сильнее возбуждают жидкости в пище, поэтому что-то вроде фруктового пирога (с более высоким содержанием жидкости в центре) действительно будет готовиться изнутри наружу, потому что внутри больше всего воды. С яблоком, приготовленным в микроволновке, нужно быть очень осторожным. пирог, потому что внутренняя часть может быть горячей, а внешняя корочка едва даже теплая. Что касается других продуктов, в которых содержание воды распределено более равномерно, вы, вероятно, обнаружите, что они готовятся снаружи, как в обычной духовке.Поскольку микроволны работают за счет подпитки молекул воды, они также сушат пищу в большей степени, чем обычные печи.

Другой важный фактор – это размер и форма того, что вы готовите. Микроволны не проникают больше, чем на сантиметр или два. (возможно, на дюйм или около того) в еду. Подобно пловцам, ныряющим в воду, они теряют энергию с того момента, как входят в еду, и после этого первого сантиметра или около того у них не остается достаточно энергии, чтобы проникнуть еще глубже. Если вы готовите что-нибудь большое (например, кусок мяса в большой микроволновой печи), только внешний слой «кожицы» будет приготовлен самими волнами; интерьер будет готовиться снаружи внутри кондуктом.К счастью, большинство вещей, которые люди готовят в небольших микроволновых печах, не намного больше пары сантиметров в диаметре (подумайте о мясном или фруктовом пироге, пригодном для использования в микроволновой печи). К сожалению, поскольку еда внутри и снаружи готовится по-разному и с разной скоростью, легко получить что-то приготовленное снаружи и сырое посередине. или пережаренный снаружи и приготовленный прямо в середине. Как и любой другой метод приготовления, микроволновая печь имеет свои недостатки и требует некоторого привыкания.

Вы заметите, что для ужинов, пригодных для использования в микроволновой печи, указано «время приготовления», равное такому количеству минут, за которым следует «время выдержки». часто это так же долго (когда вы оставляете приготовленную пищу в покое перед тем, как ее съесть). В этот период еда эффективно продолжает готовку: более горячие части блюда передают тепло путем теплопроводности более холодным частям, мы надеемся обеспечить единообразное приготовление пищи повсюду.

То, как микроволновые печи распределяют свои микроволновые печи, также позволяет готовить блюда необычным образом, например Зло Безумный Ученые лаборатории выяснили это, когда попытались приготовить индийские закуски в различных микроволновых печах.

Рекламные ссылки

Кто изобрел микроволновую печь?

Как и многие великие изобретения, микроволновые печи появились случайно. открытие. Еще в 1950-х годах американский инженер-электрик Перси Спенсер (1894–1970) проводил эксперименты с магнетроном в производственной компании Raytheon, где он работал. В то время Основное применение магнетронов было в радарах: способ использования радиоволн для помощи самолеты и корабли ориентируются в плохую погоду или темноту.

Artwork: Один из оригинальных патентных чертежей Перси Спенсера для микроволновой печи. печь. Я раскрасил его здесь, чтобы вы могли видеть его более четко и понять, насколько он похож на микроволновую печь, которую я описано выше. Слева (красный) у нас есть входящая электрическая мощность. Это заставляет пару магнетронов (синий) генерировать микроволны, которые направляются по линиям передачи (желтый) и волновод (оранжевый) к кулинарии. отсек (зеленый). Изображение любезно предоставлено Управлением по патентам и товарным знакам США.

Однажды у Перси Спенсера была плитка шоколада. карман при включении магнетрона. К его удивлению, в баре быстро плавится из-за тепла, выделяемого магнетроном. Это дало ему пришла в голову идея, что магнетрон можно использовать для приготовления еды. После успешно приготовив попкорн, он понял, что может развить микроволновая печь для приготовления любых блюд. Он получил ряд патентов на эта идея в начале 1950-х годов, в том числе идея для приготовления кофе в микроволновой печи пивовар (патент США 2,601,067, выдан 17 июня 1952 г.) и тот, который я проиллюстрировал здесь (патент США 2,495,429 «Метод обработки пищевых продуктов» 24 января 1950 г.), где показаны основные принципы работы микроволновой печи.В этом патенте вы можете найти собственное лаконичное резюме Спенсера о том, как работает его изобретение:

“… используя длины волн, попадающие в микроволновую область электромагнитного спектра … Поступая таким образом, длина волны энергии становится сопоставимой со средним размером готового продукта, и в результате тепло, выделяемое в продуктах питания, становится интенсивным, а расходуемая энергия становится равной. минимум, и весь процесс станет эффективным и коммерчески осуществимым ».

Раннее оборудование Спенсера было относительно примитивным по сравнению с современными чистыми микроволнами – его первая духовка была примерно 1.5 метров в высоту! С тех пор микроволновые печи стали намного компактнее, и миллионы их были проданы по всему миру.

Легко назвать изобретение Спенсера “простой” счастливой случайностью, но это было еще не все: для этого нужно правильный вид изобретательного ума, чтобы ухватиться за открытие и сделать из него что-нибудь. Как читательский Журнал дайджест позже Сообщается, что Спенсер «продемонстрировал, что ничто не выходит за пределы досягаемости человека, который хочет знать, что происходит, и который чувствует ответственность за то, что что-то с этим делает.”130 патентов, выданных ему при жизни, подтверждают это, и его изобретательским способностям претворять научные идеи в жизнь.

Насколько эффективны микроволновые печи?

Вы можете ожидать, что микроволновая печь будет намного более эффективной, чем другие способы приготовления пищи: другими словами, вы ожидаете, что больше энергии, поступающей от кабеля питания, будет преобразовано в тепло в вашей пище и меньше будет потрачено впустую другими способами. Вообще говоря, это правильно: готовить в микроволновой печи дешевле и быстрее, чем готовить в обычной печи. духовку, потому что вам не нужно нагревать саму духовку, прежде чем вы сможете готовить.

?

Но это еще не все. Если вы хотите разогреть только небольшое количество еды (или чашку горячей воды), используйте микроволновую печь. духовка – не лучший вариант использования. Когда вы что-то готовите в микроволновой печи, вы не только вкладываете энергию в пищу, но и заряжаете ее. электродвигатель, который вращает относительно тяжелый стеклянный поворотный стол. Хотя вам не нужно нагревать отделение для продуктов, чтобы духовка готовила, микроволновая печь на самом деле достаточно теплый после того, как он был включен некоторое время, поэтому есть некоторые тепловые потери.Магнетрон не очень эффективен при преобразовании электричество в микроволновые печи: станет горячим. И вам также нужно запитать электронную схему, дисплей таймера и, возможно, охлаждающий вентилятор. В совокупности все это делает микроволновую печь менее эффективной, чем она могла бы быть.

Насколько менее эффективен? Физик Том Мерфи недавно сравнил энергоэффективность различных методов кипячения воды и обнаружил (что, возможно, удивительно), что они были эффективны только около 40 процентов, что примерно вдвое меньше. как с помощью электрического чайника.

Безопасны ли микроволновые печи?

Вы беспокоитесь о том, что стоите слишком близко к микроволновой печи, когда она гудит, жужжит и издает замороженный блок в дымящийся вкусный обед? Не надо! Полости для приготовления пищи в микроволновых печах представляют собой герметичные металлические контейнеры: обычно используйте микроволновую печь, и волны не могут просочиться наружу. Если вы внимательно посмотрите на внутреннюю часть стеклянной двери, вы обнаружите, что к ее задней части приклеена металлическая сетка; те отверстия, которые вы видите в нем, слишком малы, чтобы пропускать через них микроволны.Еще одна функция безопасности (называемая блокировкой) сохраняет вас в целости и сохранности: если вы попытаетесь открыть дверь, магнетрон немедленно перестанет гудеть; большинство микроволн фактически имеют две независимые блокировки на случай отказа одной из них. Конечно, все же стоит принять меры предосторожности. Вы не хотите, чтобы микроволны выходили из вашей духовки, поэтому, если дверца не закрывается должным образом (возможно, потому, что она забита пролитой пищей), если сетка на задней стороне стекла начала ржаветь и отслаиваться, если блокировки не работают, или машина дает вам повод думать, что она протекает, немедленно отремонтируйте или замените ее.

Фото: микроволновая печь имеет на внутренней стороне дверцы защитную металлическую решетку. Вы можете заглянуть в духовку, когда дверь закрыта, потому что свет может проникать через отверстия в марле. Однако микроволны намного больше, чем световые волны, поэтому они слишком велики, чтобы пройти через отверстия и оставаться надежно «запертыми» внутри.

Даже если ваша микроволновая печь «протекает», это вряд ли причинит вам вред. Хотя микроволновые печи могут производить внутри очень большую мощность (до 1000 Вт в типичной большой духовке), по мере удаления от них мощность падает очень быстро.Вне кухонной камеры и на некотором расстоянии даже излучающая микроволновая печь будет производить лишь крошечное количество электромагнитного излучения – меньше, чем вы бы получили от мобильного телефона. По данным Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США, на расстоянии около 5 см (2 дюйма) мощность утечки микроволновой печи составляет около 5 милливатт на квадратный сантиметр, что «намного ниже уровня, который, как известно, наносит вред людям», в то время как на расстоянии около 50 см (20 дюймов) это снова примерно на 1 процент больше. Даже стоя в непосредственной близости от протекающей микроволновки, вам придется подвергаться гораздо более высокому уровню радиации гораздо дольше, чтобы возник реальный риск для вашего здоровья.Всемирная организация здравоохранения обнадеживает по этому поводу: «тепловое повреждение может произойти только при длительном воздействии на очень высокие уровни мощности, намного превышающие те, которые измеряются вокруг микроволновых печей». Другими словами, просто слишком мало энергии, чтобы нагреть ткани вашего тела настолько, чтобы нанести ущерб.

И если вы когда-нибудь задавались вопросом, почему вы не можете приготовить обед с помощью мобильного телефона (который, как вы помните, использует волны одинакового размера), объяснение точно такое же: недостаточно энергии. Даже если вы поставите свой мобильный телефон прямо на замороженный обед, он не будет выделять достаточно энергии для выработки тепла, необходимого для приготовления пищи, независимо от того, как долго вы его там оставляете.

Рекламные ссылки

Узнать больше

На сайте

Книги

  • Что Эйнштейн сказал своему повару Роберт Вулк, Нортон, 2002. Это остроумное и очень удобочитаемое введение в кухню (в основном химию) включает длинный раздел о различных аспектах приготовления в микроволновой печи («Глава 8: Эти загадочные микроволновые печи»). Он также охватывает науку, лежащую в основе многих других тем, связанных с едой.

Статьи

  • Факты о микроволновых печах Джона Р.Free, Popular Science, февраль 1973 г. Это может быть старая статья, но это отличное введение в микроволновые печи – и насколько революционными они были, когда впервые появились.

Здоровье и безопасность

Эти официальные источники должны убедить вас, что микроволновые печи действительно безопасны:

Патенты

Если вы более технически подкованы, возможно, вам стоит прочитать патенты Перси Спенсера. Их довольно много – и вот трое, чтобы начать вас:

  • Патент США 2 495 429: Способ обработки пищевых продуктов Перси Спенсером, выдан 24 января 1950 г.Оригинальный патент Спенсера на микроволновую печь, проиллюстрированный выше.
  • Патент США 2 601 067: Варка кофе Перси Спенсером, выдан 17 июня 1952 года. Микроволновая печь, которая может варить кофе!
  • Патент США 2408 235: Высокоэффективный магнетрон Перси Спенсера, 24 сентября 1946 г. Типичный резонаторный магнетрон военного времени.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2006, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Медиа-запросы?

Вы журналист, у вас есть вопрос для СМИ или просьба об интервью? Вы можете связаться со мной для получения помощи здесь.

Цитировать эту страницу

Вудфорд, Крис.(2006/2020) Микроволновые печи. Получено с https://www.explainthatstuff.com/microwaveovens.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Принцип работы микроволновой печи

– StudiousGuy

Необходимость – мать всех изобретений ».

Некоторые из лучших описаний этой пословицы – это устойчивые технологии, которые родились во время Второй мировой войны.Хорошо известная микроволновая печь также является побочным продуктом одной из таких инновационных технологий, которая помогла изменить ход войны в 1920-х и 30-х годах. Магнетронные трубки, которые первоначально использовались при разработке военных радаров большой дальности, получили коммерческое применение после Второй мировой войны. Хотя научное сообщество было знакомо с тепловыми характеристиками радиоволн с 1920-х годов, только в 1945 году Перси Спенсер, американский инженер-самоучка, случайно обнаружил тепловой эффект мощного микроволнового луча.В 1945 году, во время посещения лаборатории по испытанию магнетронов, Перси заметил, что арахисовый батончик, который он держал в кармане, начал плавиться, когда он стоял рядом с функционирующей трубкой магнетрона. 8 октября 1945 года Спенсер запатентовал процесс приготовления в микроволновой печи и духовку под компанией Raytheon. В 1947 году компания Raytheon выпустила первую коммерчески доступную микроволновую печь под названием Radarange. С тех пор микроволновая печь претерпела несколько усовершенствований и использовалась для нескольких кулинарных процессов, от мгновенного разогрева до запекания.Но как то, что мы используем для общения, может также готовить нашу еду? Что ж, давайте попробуем понять это, исследуя стоящую за этим науку.

Указатель статей (Нажмите, чтобы перейти)

Принцип работы микроволновой печи

Микроволновые печи работают по принципу преобразования электромагнитной энергии в тепловую. Электромагнитная (ЭМ) энергия относится к излучению (волнам), состоящему из электрического поля и магнитного поля, колеблющегося перпендикулярно друг другу.Когда полярная молекула, то есть молекула, содержащая противоположные заряды, попадает на путь этих электромагнитных излучений, она колеблется, чтобы выровняться с ними. Это вызывает потерю энергии диполем из-за молекулярного трения и столкновения, что приводит к нагреву. Молекулы воды, присутствующие в наших пищевых продуктах, подвергаются аналогичному явлению, когда они вступают в контакт с микроволновым излучением, нагревая пищу изнутри. Микроволны – это электромагнитные излучения с частотой от 300 МГц (0.3 ГГц) и 300 ГГц, а соответствующие длины волн находятся в диапазоне от 0,9 м до 0,0009 м соответственно. В большинстве печей используется микроволновая печь с частотой 2,24 ГГц (т.е.длина волны = 12,2 см). Эти размеры позволяют микроволнам проникать глубоко внутрь пищи и готовить ее изнутри, в то время как температура воздуха вокруг пищи остается постоянной, поскольку воздух неполярен. Существует распространенное заблуждение, что микроволны в микроволновой печи вызывают естественный резонанс в воде. Частота микроволновой печи намного ниже любого естественного резонанса в изолированной молекуле воды, а в жидкой воде эти резонансы настолько размыты, что в любом случае едва заметны.

Основные компоненты микроволновой печи

Высоковольтный трансформатор: В отличие от многих других бытовых приборов, микроволновой печи требуется больше энергии, чем нормальное напряжение, которое переносит домашняя электропроводка. Для этого внутри духовки помещается повышающий трансформатор с высоковольтным выходом. Напряжение питания 240 В повышается до нескольких тысяч вольт, которое затем подается на магнетрон резонатора.

Резонаторный магнетрон: Резонаторный магнетрон – это мощная вакуумная лампа, которая преобразует электрическую энергию в микроволновое излучение дальнего действия и, следовательно, является наиболее важным компонентом микроволновой печи.

Микроконтроллер: Микроконтроллер – это то, что обеспечивает связь между пользователем и машиной. Это блок управления, который содержит одно или несколько процессорных ядер, а также память и программируемые периферийные устройства ввода / вывода. Он обрабатывает инструкции, которые пользователь дает микроволновой печи, а также отображает их на семисегментном дисплее или светодиодном экране, в зависимости от модели духовки.

WaveGuide: Как следует из названия, волновод представляет собой полую металлическую трубку, которая направляет волны, генерируемые на выходе магнетрона, в полость (место, куда мы кладем пищу).

Вентилятор охлаждения: Вентиляторы охлаждения снижают рабочую температуру магнетрона и обеспечивают его эффективность и долговечность.

Рабочий механизм

Процесс разогрева пищи в микроволновой печи довольно прост; однако механизм, вовлеченный в этот процесс, несколько нетипичен. После генерации микроволн в магнетроне они направляются волноводом к продуктам питания внутри полости.Микроволны проникают через поверхность пищи и достигают молекул воды, находящихся внутри нее. Поскольку ориентация электрического поля изменяется со временем, полярные молекулы воды пытаются следовать за полем, изменяя свою ориентацию внутри материала, чтобы выстроиться вдоль силовых линий в энергетически выгодной конфигурации (а именно, с положительной стороной, указывающей в в том же направлении, что и линии поля). Поскольку эти молекулы быстро меняют направление (по крайней мере, миллионы раз в секунду), они получают энергию, которая увеличивает температуру материала.Этот процесс называется диэлектрическим нагревом. Энергия микроволн уменьшается по закону обратных квадратов, и поэтому камера полости, в которую мы помещаем пищу, спроектирована таким образом, что она обеспечивает максимальную эффективность нагревающего эффекта микроволн. Кроме того, большинство микроволновых печей оснащены дверным переключателем, который не позволяет процессу начаться до тех пор, пока дверца не будет полностью закрыта.

Преимущества микроволновой печи
  • Объемный процесс нагрева микроволн является их наиболее характерной особенностью.В обычном способе приготовления тепло должно распространяться внутрь от поверхности пищевого продукта, тогда как распространение тепла в случае микроволновой печи осуществляется контролируемым образом с помощью микроволн.
  • Это быстрый и удобный способ разогреть еду и остатки еды.
  • Поскольку микроволны могут взаимодействовать только с полярными веществами, такими как вода, они не могут повлиять на пищевую ценность неполярных ингредиентов. Однако другие традиционные методы приготовления могут разрушить некоторые полярные, а также неполярные ингредиенты во время процесса.
  • Пользовательский интерфейс и микроконтроллер позволяют точно контролировать температуру приготовления.
  • Легкость процесса приготовления в микроволновой печи также облегчает очистку оборудования после использования.

Недостатки СВЧ
  • Важно позаботиться о том, какая посуда используется в микроволновой печи. Блюдо, которое нельзя использовать в микроволновой печи, вызовет химическую реакцию между продуктом и контейнером.
  • Стоимость оборудования высока по сравнению с другими традиционными методами приготовления.
  • Утечка микроволн может привести к электромагнитным помехам для другого электрического оборудования, находящегося поблизости. Установленные у некоторых пациентов кардиостимуляторы особенно уязвимы к такой утечке излучения.
  • Микроволновое излучение может нагревать ткани тела так же, как и пищу. Воздействие высоких уровней микроволн может вызвать болезненный ожог.В частности, глаза и яички уязвимы для микроволнового нагрева, потому что в них относительно мало крови для отвода избыточного тепла.
  • Еще одним недостатком микроволновых печей является их ограниченная мощность и из-за этого они не лучший вариант для больших семей.

Меры предосторожности при использовании микроволновой печи

  • Как и для многих других электроприборов, важно следовать инструкциям производителя по рекомендуемым процедурам эксплуатации и мерам безопасности для вашей модели духовки.
  • Используйте подходящую для использования в микроволновой печи посуду, специально изготовленную для использования в микроволновой печи.
  • Микроволновую печь нельзя эксплуатировать с открытой, изогнутой или сломанной дверцей.
  • Во избежание неудач не рекомендуется стоять прямо перед микроволновой печью во время ее работы.
  • Жидкости не следует нагревать дольше рекомендованной температуры, так как это может привести к попаданию водяных паров на электрические компоненты и нарушению их работы.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
