Практичное отопительное устройство, не уступающее по своим функциональным возможностям традиционной буржуйке – это ракетная печь. Ее востребованность заключается в высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать подобный агрегат в домашних условиях под силу даже начинающим мастерам.

Содержание статьи

Что собой представляет печь-ракета?

Реактивная печь получила свое оригинальное название благодаря особой конструкции корпуса – традиционная форма устройства выполняется из отрезов металлических труб, соединенных между собой сварным швом. Внешне она напоминает ракетную установку. Упрощенную модель печи можно собрать за несколько часов.

Реактивным отопительный прибор становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при высокой подаче воздушной массы в топливную камеру печь начинает создавать мощное гудение и вибрацию.

Важно! Режим гудения ракетной печи характеризуется нерациональным расходом топлива в процессе его сгорания. Экономный режим нагрева обеспечивает тихую работу отопительного агрегата.

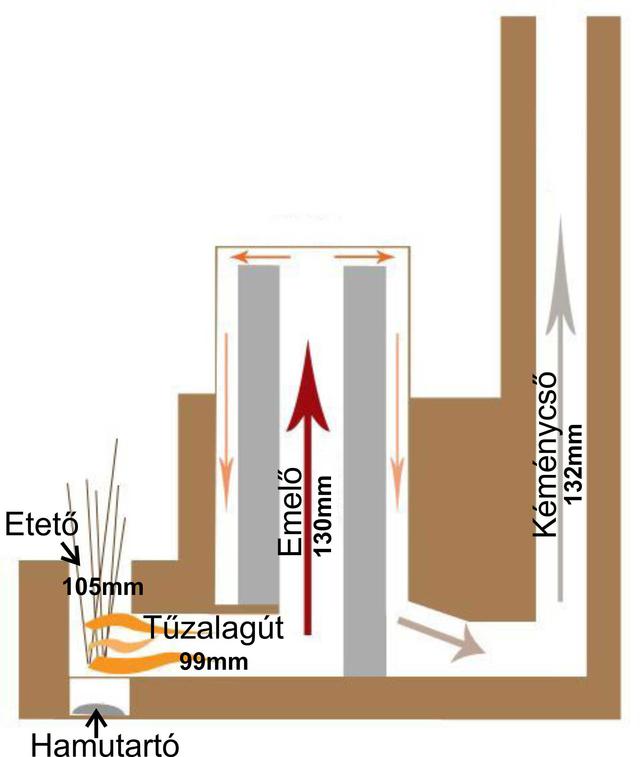

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

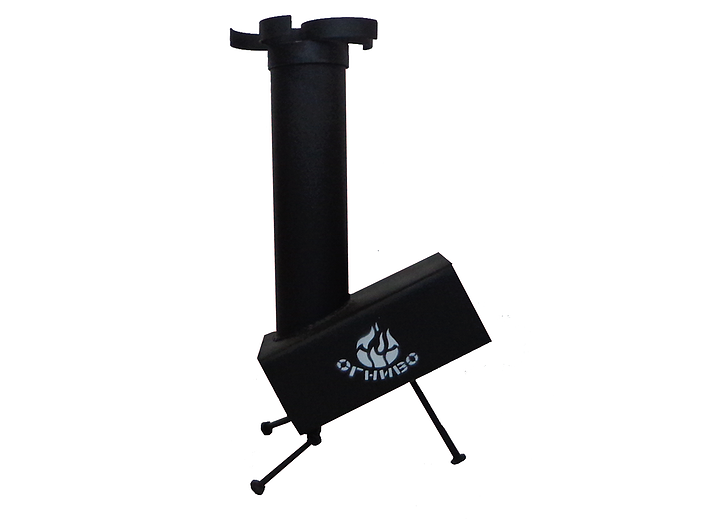

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
• Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
• Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
• Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
• Возможность повторной закладки топлива, не прерывая рабочий процесс.
• Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

• Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
• Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
• Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
• Неэстетичный внешний вид готового устройства.

Конструкция

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
• Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
• Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
• Наружный корпус печи – для теплоизоляции конструкции.
• Лежанка – площадка для отдыха в положении лежа или сидя.
• Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
• Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

• Пустой корпус баллона – 2 шт.
• Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
• Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
• Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
• Стальной лист (толщина 3 мм).
• Металлические прутья.
• Утепляющий жаростойкий материал (перлит).
• Сварочное оборудование.
• Болгарка.
• Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
3. Топливный отсек соединяется с трубой горячей сваркой.
4. Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
5. Далее изготавливается вторичная камера для дожига пиролизных газов.
6. Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для очистки дымохода.
8. Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
9. Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
10. Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
11. Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

Важно! Прежде чем приступить к топке самодельной ракетной печи, необходимо тщательно проверить качество соединительных швов и герметичность конструкции. В работающую установку не должны бесконтрольно проникать воздушные массы.

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

• Открытие дверки в поддувальный отсек.
• Закладка топливного материала для поддержания оптимальной температуры горения.
• С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Важно! Если закрытая воздушная задвижка привела к снижению интенсивности пламени, ее необходимо открыть, чтобы повысить тягу и усилить процесс горения топлива.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам вместо воздуха циркулирует жидкий теплоноситель, обеспечивающий эффективный обогрев помещений.

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

• Глиняно-кирпичные. Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
• Металлические. Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
• Из подручных материалов. Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

схемы, чертежи, принцип работы, советы

Многим (большинству теоретически), нравится печь-ракета — схемы и чертежи которой предлагаются на различных форумах самодельщиков.

Наша статья поможет вам разобраться в устройстве этой печи, принципах ее работы. Узнав о ее достоинствах и недостатках, вы сможете определиться — нужна она вам или нет. А по предоставленным ссылкам, советам и чертежам сами сможете ее соорудить.

Главное преимущество ракетных печей — простота и нетребовательность к квалификации мастера.

Второе название ракетной печи — реактивная. Стоит заметить, что ничего общего ни с ракетной тягой, ни с реактивным способом движения печь не имеет. Это, скорее, прозвище, передающее визуальные впечатления от некоторых вариаций конструкции.

Здесь используется давно известный принцип, который не особо применялся в печном деле. Именно благодаря этой особенности намного улучшилось сгорание топлива, тем самым повысился КПД.

В схеме работы печи задействован пиролиз — это разложение твердого топлива на менее устойчивые фракции. Потом они сжигаются отдельно. Реакция требует повышенной температуры, откуда и название. Пиролиз означает температурное разложение.

Предшественники

Твердотопливные печи несовершенны. Это уже понимали давно. Но более понятная теория горения — это процессы, происходящие внутри топливника, появилась сравнительно недавно — в XIX веке.

До этого были только догадки. Они были не всегда далеки от истины, но не давали точного представления о механике происходящего.

В XVII веке появились предпосылки мировой промышленной революции. Именно тогда были проведены первые опыты по пиролизу. Но полученный продукт использовали отдельно.

Понимание того, как объединить реактор и результат в одной системе, пришло намного позже.

Самое сложное в печи: не забрать тепло у топочных газов, а обеспечить идеальные условия горения.

Во-первых, сложность заключается в дозировке кислорода, без которого сжигание горючего невозможно.

Топливо никогда не бывает монолитным по составу. Это всегда сложный композит из органики (ее больше, и она неоднородна) и негорючего минерального остатка, образующего золу.

Соответственно, каждое из соединений, входящих в этот состав, имеет свои оптимальные условия сгорания. И обеспечить все их — просто невозможно.

Во-вторых, излишки воздуха, подаваемые в зону горения, могут ухудшать само горение. Это происходит по причине того, что воздух охлаждает «реакторную» часть топливника.

Недостаток выльется в неполное сгорание. Отсюда сажа и смолистый конденсат внутри печи и трубы. Это тот углерод, которому не хватило кислорода для сгорания.

Можно было бы организовать точечную подачу воздуха в зону горения. И весьма интенсивную подачу, что-то похожее на дутье, которое используют металлурги.

Топливо начинает гореть более интенсивно, но и скорость прохождения газов внутри печи возрастает. И снова тупик: тепло не успевает утилизироваться печью. Оно просто выбрасывается в атмосферу, не вся органика успевает сгорать.  По-прежнему наблюдается падение эффективности.

Частично вопрос снимается предварительным подогревом подаваемого воздуха. Но при этом увеличивается затрата энергии и требуется масса ухищрений технического порядка. Это неоправданно усложняет всю конструкцию.

Долгое время конструкторы думали над тем, как завершить все процессы сгорания в объеме топливника и не допустить попадание несгоревших частиц внутрь печи, в ее дымовые каналы.

Здесь существуют непреодолимые сложности. Если бы топливник был точкой пространства, то все сложилось бы. Вот дрова, а сюда подаем нужное количество кислорода.

Но такое возможно только в идеальном варианте. Пока никто не в состоянии раздробить горючее до молекулярной фракции. Так что, приходится иметь дело с достаточно крупными кусками, брикетами или поленьями.

Следовательно, топливник будет представлять некий объем. Невозможно равномерно обеспечить его кислородом. Даже простое разрастание колосника на всю поверхность пода не получится. Внутри топливника возникают паразитные завихрения, которые блокируют нормальный ток топочных газов.

Что в итоге: в начале топливника, где кислород поступает через колосник и в щели топочной дверцы — условия горения хорошие. Но чуть глубже, ближе к выходу из топливника в каналы печи, которые отвечают за утилизацию тепла — уже недостаток кислорода.

Поскольку температура в топливнике приблизительно одинаковая, то топливо частично разлагается. Вот только, продукты этой реакции не успевают сгореть. Они уходят в трубу в виде несгоревшего углерода (сажи) и смеси горючих газов, самый известный из них — ядовитый угарный газ СО.

Популярный способ: делать ракетные печи из самана. Материал очень гибкий и выразительный.

Но, для надежности, внутри этой глинобитной конструкции все равно идут каналы из металла или кирпича.

Процесс поиска оптимального решения был длительным. Только в 80-е годы XIX века русский инженер Степанов предложил опускать газы ниже топливника, для прогрева низа печи. А немецкий инженер Браббе в 1920-е придумал, с той же целью, сразу за топливником делать специальную камеру.

Случайно выяснилось, что в этой камере идет дожигание тех остатков, что не успели догореть в основном отделе топливника.

Решили для улучшения горения в эту камеру специально подводить атмосферный воздух. Так в печах началось разделение воздушного потока на первичный и вторичный.

Первичный воздух шел в топливник и участвовал в горении на колоснике. Вторичный направлялся в камеру Степанова-Браббе и позволял сжигать топливные остатки. Те, что не успели догореть в основном объеме топливника.

Выяснилось, что эта дожиговая камера разогревается чуть меньше, чем сам топливник. Кроме того, камера за топливником начинает эффективно работать не сразу. Происходит после того, как температура в ней достигнет определенного рубежа.

Понижение температуры сказывалось на КПД всей системы. До изобретения ракетной печи оставался небольшой шаг.

Но, прежде чем рассказать о новом принципе работы отопителя, снова вернемся к пиролизу. Использовали его давно. Так получали светильный каменноугольный газ, обжигая каменный уголь при недостатке кислорода.

Тогда каменноугольный газ использовали так: им освещались улицы и жилье. Но больше он расценивался как побочный продукт получения кокса для металлургии и транспорта.

В годы второй мировой снова вспомнили о пиролизе. На этот раз сухой взгонке подвергали дрова. Полученная газовая смесь применялась как автомобильное топливо, такая предтеча газовых баллонов на коммерческом транспорте.

Вся система получила название газогенераторной. Она была настолько проста по устройству, что часто монтировалась на автомобили самими водителями. Просто необходимо было: пара бочек и навык слесарной работы.

Это был первый случай, когда в одной установке соединили пиролизный реактор, а полученный результат тут же шел в дело. Правда, функционально это были два разных агрегата: система получения горючего газа и автомобильный мотор.

Третий предшественник родом из Мексики. Уточним, непосредственный предшественник. Была модернизирована греческая система отопления.

Эту методику позаимствовали и доработали римляне — получился знаменитый гипокауст , прообраз будущих теплых полов. Суть идеи в том, что газы из печи направлялись в каналы, проложенные под полом. Получалось просто и эффективно.

Кстати, китайские печи-каны и корейские ондоли — это восточная модернизация той самой римской задумки.

Но примерно такая же печь имелась и в Мексике. Произошло это с подачи испанцев и португальцев, много контактировавших со Средним Востоком.

В ХХ веке любопытные до технических экспериментов американцы решили совместить мексиканскую глинобитную печь с лежанкой и пиролизную систему. Они переместили, камеру Браббе чуть выше топливника и сделали из нее своеобразный теплообменник.

Так появилось это техническое чудо. Внешне при работе напоминало перевернутый ракетный двигатель (компактные версии печи).

Как работает

В интернете на некоторых сайтах указывается, что принцип работы ракетных печек основан на двух основополагающих принципах:

1. Пиролиз топлива при повышенной температуре и дожигание образовавшихся газов в специальном канале — дожиговой камере или райзере.
2. Принцип утилизации тепла в печи основан на теории свободного движения газов, так называемой колпаковой системе. Вся система действует без побуждения тяги дымовой трубой.

На деле же эти утверждения верны только частично. Точнее, второе из них. Потому, что труба отсутствует в компактной версии печи, но тягу создает сам райзер.

А в стационарных мощных печах труба присутствует. Она довольно крупная, не менее 5 метров высотой.

Не все просто и с принципом забора тепла. Действительно, некое подобие колпаковой камеры можно рассмотреть в теплообменнике райзера. Но дальше подключается самая настоящая дымооборотная система с боровом, то есть горизонтальным каналом.

Так что, утверждения авторов об отсутствии дымооборотов и трубы в ракетной печи говорят о непонимании ими принципа работы печей вообще.

В этом виде печей топливник играет не главную роль. В нем горение очень ограниченно, это заведомо происходит при недостатке кислорода. Задач у топливника две:

• обеспечить пиролиз — тепловое разложение древесины;
• создать условия длительного горения. По этой причине все топливники в той или иной степени конструируются как аналог шахтных.

Для понимания сути, рассмотрим, что же такое шахтный топливник. Это объем, в котором происходит горение. Но не только в нижней части.

Представьте себе большую бочку, заполненную деревянными брикетами или поленьями. А теперь, заставьте гореть загруженное дерево только в нижней части, у дна.

Естественно, для этого придется организовать обратную, сверху вниз, или горизонтальную тягу. Верх бочки-топливника надо будет накрыть достаточно герметичной крышкой. По мере сгорания, топливо будет замещаться из верхнего запаса, по причине земного тяготения.

Это и есть модель шахтного топливника.

В любой ракетной печи топливник ориентирован не горизонтально, а вертикально. В крайнем случае — по диагонали. Но вектор тяги, даже в наклонном, косом топливнике, также будет направлен сверху вниз.

Как уже замечали, в топливнике идет не полное сгорание, а лишь тепловое разложение дров. Полученные газы поступают в дожигатель — вертикальную толстостенную трубу. В нее, независимо от топливника, подается воздух — для обеспечения кислородом.

В этих целях под топливником делают небольшой канал, доходящий до дальней стенки и выходящий непосредственно в райзер.

Происходит такое и в случае, когда основной топливник оборудован колосниковой решеткой, а подача первичного и вторичного воздуха смешана. То за решеткой все же делают участок глухого пода, который не доходит до задней стенки печки.  Через этот промежуток воздух уходит в дожиговую камеру и, вместе с тем, прогревается.

В совсем небольших печурках, работающих по подобному принципу, отдельного канала под топливником не делают. Просто в боковых стенках райзера сверлят ряд небольших отверстий, через которые в зону дожига и проходит воздух.

Собственно, на этом простая механика небольших походных печек, вроде популярных «робинзон» или «тайга», заканчивается. На трубу ставится специальная конфорка, которая не препятствует выходу газов из райзера.

На этой конфорке турист имеет возможность что-то приготовить. Но такую конструкцию невозможно приспособить под отопление.

Поэтому инженеры пошли дальше, создав стационарные варианты реактивных печек.

Для этого на трубу дожигателя одели колпак-теплообменник из металла. После его прохождения газы направляют в горизонтальный канал-боров, над которым сооружают лежанку или лавку.

Интересный момент! Некоторые конструкторы дополнительно увеличивают путь движения пиролизных газов внутри дожигателя. Длиннее дорога — больше времени на завершение химических реакций.

Но увеличивать высоту трубы не получится, ведь так увеличится тяга. Тогда вместо замедления случится ускорение. Поэтому решили по-другому: направить поток по спирали, закрутить его внутри трубы.

Надеяться на силу Кориолиса не имеет смысла. Поэтому в самом низу дожиговой камеры ставят небольшие направляющие жалюзи, чуть скашивающие поток газов.

Иногда такую «вертушку» располагают непосредственно в канале подачи вторичного воздуха. Крутится чуть меньше, но и нагревается менее интенсивно — так срок службы дольше.

Стоит также отметить, что такой пиролизно-ракетный принцип применяют и в некоторых обычных кирпичных отопительных печах. Но в них это происходит не так наглядно. Поэтому и громкого «космического» имени эти конструкции так и не получили.

Простейшая самодельная печь, является, по сути, повторением образцов промышленного изготовления. Съемная конфорка заменена на постоянные стойки.

Достоинства и недостатки

Как и у всех конструкций, у ракетных печей имеются свои достоинства и недостатки. Начнем с плюсов. Это как раз то, что сделало эту технологию такой популярной:

• отличные показатели эффективности. Переносные походные мини-печки намного удобнее примусов и газовых горелок. Очень высокий КПД. Печь можно топить различными видами топлива. Для нормальной работы достаточно щепочек и прочих отходов;
• скорый выход на рабочий режим. Это касается и больших, и малых печей. Соответственно, маленькие печки быстро согреют котелок воды. Стационарные большие — хорошо прогреют помещение;
• простота устройства. Любую из ракетных печей несложно соорудить самостоятельно. В дело идут самые простые, иногда непригодные для другого дела, материалы;
• полнота сгорания топлива. Конечно, походную печь нельзя ставить в палатку, а большую нельзя оставлять без трубы. Но в целом выброс в атмосферу минимален. На рабочем режиме, конечно;
• теплоотдача может достигать значительных значений.

Отлично подходит для помещений, эксплуатация которых носит периодический характер: летняя кухня, склад, мастерская.

Теперь о недостатках, которые тоже имеются:

• печи совершенно не годятся для обогрева бань, гаражей. Теплообменник вокруг жаровой дожиговой трубы разогревается довольно сильно. Это не совсем комфортно с позиции удобства эксплуатации, особенно в гараже. Так же печь не переносит резких охлаждений, как в бане. Нормальная работа дожиговой камеры возможно только не ниже определенного значения;
• некоторая условность классификации переносной вариации печи в качестве походной. Для пешего путешествия печь и крупновата, и тяжеловата. Ее правильнее было бы назвать «автотуристической» или «кемпинговой». При этом, все, что изложено о ее достоинствах в качестве переносной, остается в силе;
• есть нарекания и как к обогревателю. Печь не может обеспечить равномерной теплоотдачи. Существуют слишком большие различия температуры во время работы и во время остывания;
• малая теплоемкость. Не получится сделать большие запасы тепла. Наращивание теплоаккумулирующей массы вокруг теплообменника решают проблему только частично;
• нельзя использовать для нагрева воды из-за встроенного регистра-теплообменника. Единственный вариант — нагрев чайника или кастрюли на крышке теплообменника, как бы на конфорке;
• неравномерный нагрев тела печи;
• невозможность регулировки интенсивности горения печи при помощи поддувала или задвижек. Режим работы печи всегда один. Изменения в производительности печи возможны только путем дозировки загружаемого топлива. И частотой пуска.

Мы рассказали об известных достоинствах и недостатках, а выбор предстоит делать вам.

Самостоятельная постройка

Ничего сложного в печи, работающей по «ракетной» схеме, нет. Как обучающий или методологический материал можно использовать отзывы или обзоры переносных печей-ракет производства компании «Огниво».

Тем более, что устроены они примерно одинаково: вертикальная труба квадратного или круглого сечения, к которой снизу косо приварен короб-топливник с загрузочной дверцей. На трубу сверху ставятся различные конфорки или приспособления для копчения и других способов кулинарной обработки продуктов.

В моделях, чуть больших по размеру, вокруг райзера дополнительно может быть смонтирован короб. Он способен справляться с ролью мини-духовки. Правда, запекать в таком шкафчике мясо или картошку лучше в фольге. Без такой защиты нагревание продуктов получается не слишком равномерным.

Самая простая печка делается из несимметричного обрезка колена магистральной водопроводной трубы. Колено оснащают стойками, чтобы оно стало вертикально, как буква L. Соответственно, нижний короткий патрубок окажется топливником, а вертикальный большой патрубок — райзером.

В нижний патрубок вваривается горизонтальная пластина, отделяющая небольшое пространство в нижней части сечения. Пластина немного не доходит то изгиба колена. Это будет под топки и отсекатель канала вторичного воздуха.

Конфигурация сечения трубы не имеет значения. Круглая, квадратная, прямоугольная — что есть, то и подойдет.

Такую «трубную» печь усовершенствовать несложно. Нужно добавить теплоаккумулятор. Его нужно будет куда-то упаковывать. Кроме того, теплоаккумулятор не должен быть дорогим и дефицитным.

Поэтому поступаем просто: печь-трубу размещаем в кожухе из бака или бочки, или же другой металлической емкости. Потом пространство вокруг трубы засыпаем теплоаккумулятором, на его роль пойдут песок или мелкие камни.

Немного усовершенствованная простая ракетная печь. Цифрами обозначены: 1 — кожух, 2 — топливник, 3 — канал подвода вторичного воздуха, 4 — райзер.

Если вы имеете доступ к сварочному оборудованию — можно создать очень удобную переносную конструкцию. Она не будет уступать тем моделям, что продаются в магазинах. По желанию добавите ручку для переноски или удобные съемные ножки.

Ниже на видео показан процесс создания такой печи.

Тем, кто не занимается обработкой металла, можно посоветовать сложить такую же конструкцию из кирпича. Конечно, для похода ее уже не сможете использовать. Но подойдет для летней кухни или как альтернатива кострового места.

Для ускорения можно класть кирпич не на плашку, как обычно, а на ребро — стенки выйдут тоньше. Кладка вырастет быстрее.

Нельзя забывать про доставку вторичного воздуха в дожиговую камеру. Есть варианты:

• перегородки из металла;
• перегородки из кирпича;
• положить на дно топки обрезок трубы подходящего диаметра.

Все эти способы подходят.

Если металлическую переносную печь немного увеличить в масштабе, а на дожиговую трубу надеть колпак из бочки — получится большая печь для дома. Для печи поменьше подойдет старый газовый баллон. Все достаточно легко и просто.

Можно накрутить под лежанкой каналы из стальных одноконтурных труб для вентиляции или каминов. Главное следить, чтобы их общая протяженность не превышала 6 метров. Затем закрыть саманом. И получится уже что-то более эффективное и обстоятельное.

На схеме не показан канал подачи вторичного воздуха. Но о нем стоить помнить.

Бочку-колпак-кожух лучше не охлаждать интенсивно. Поэтому ее на две трети или чуть выше, неплохо бы запрятать все в ту же саманную или глинобитную оболочку. Работать стабильнее будет и теплоемкость увеличится.

Самый верх этой бочки оставляем открытым: и как конфорка будет использоваться, и теплообмен ускорит.

Канал дожиговой в большой печи желательно утеплить. Это важно для обеспечения стабильной работы печи. Снова повторим: дожиг пиролизных газов запускается только после достижения определенной температуры. Поэтому охлаждение этого участка крайне нежелательно.

Утеплять можно самыми различными способами:

• сделать вокруг трубы небольшой кожух из металла и заполнить промежуток отсеянным чистым песком;
• облицевать трубу пористым шамотом марки ШВП;
• можно использовать каолиновую вату;
• сочетать перечисленные материалы.

Примеры утепления труб райзеров различного диаметра.

Точно так же строится кирпичная печь. Только металлические детали, кроме дверец и конфорки, в ней заменяются на кирпичные. Все остается прежним: райзер, колпак, система каналов под лежанкой.

Проект, представленный на видео, все же немного надо доработать. Добавить крышку загрузочной камеры и снова отгородить низ шуровочного горизонтального канала топливника. Это необходимо для того, чтобы без проблем поставлять воздух в зону горения пиролизных газов.

Rocket stove/ Печь-ракета с лежанкой и плитой. Своими руками, чертеж прилагается.

Watch this video on YouTube

Автор статьи: Поляков Илья Сергеевич, автор книг по печному ремеслу (Ивановский энергетический институт им. Ленина по специальности ТЭС).

Понравилась статья? Расскажите о ней друзьям:

материалы для сборки, рекомендации. Преимущества и недостатки устройства

Использовать ракетную печь «Огниво» можно не только в частном доме или квартире. Такие устройства отлично подходят для обогрева гаража, дачи. Кроме того, благодаря своим компактным размерам и мобильности, очень удобно брать такой агрегат с собой в поход, на рыбалку и т. д. К тому же возможность приготовить что-либо на костре никуда не девается, если использовать ракетную печь.

Тут стоит отметить, что первоначальные разновидности этого оборудования изобрели те люди, которые были озадачены вопросами выживания. По их задумке, ракетная печь «Огниво» должна была соответствовать таким параметрам:

Для того чтобы изготовить оборудование самостоятельно, понадобятся следующие инструменты и материалы:

Далее необходимо соорудить огнепровод. Если используется 200 л бочка от ГСМ, то можно использовать стальную круглую трубу с диаметром 135 мм. Также допускается применение профильной трубы 120 х 120 мм. Если используется баллон, то диаметр круглой трубы уменьшается до 70 мм. Можно использовать профильные варианты с размерами 70 и 150 мм.

Вся конструкция будет собираться из жести или листовой стали с толщиной 2-3 мм. Это важно. Меньшая толщина допускается только для дымохода.

Понадобится слой теплоизоляции, который готовится из минерального картона.

Для отопительной ракетной печи «Огниво» понадобится огнеупорный кирпич, шамотный лом и глина с песком.

Последнее – это фурнитура для печи (дверцы и прочее). Самое важное то, что эти элементы должны иметь 100 % герметичность.

Какие правила нужно соблюдать при сборке?

Конечно, конструкция оборудования достаточно простая. Однако и здесь придется соблюдать некоторые правила.

1. Очень важно соблюсти пропорции при создании приспособления. Это залог эффективной работы печи.
2. Диаметр трубы для вывода дыма должен быть не меньше, чем диаметр бункера для топлива.
3. Горизонтальный отсек печи по длине не должен превышать половины расстояния горизонтального расширяющегося участка.
4. Высота топливного участка должна быть равна длине горизонтального отсека.
5. Длина дымохода должна быть в 6-10 раз больше, чем высота вторичной камеры сгорания.

Положительные качества

Главное преимущество – это, конечно же, простота сборки. Однако в процессе эксплуатации было обнаружено еще несколько положительных качеств, которые стоит отметить.

Первое и очень важное – это топливо. В качестве этого сырья можно использовать дрова, а также древесину любого качества и состояния. Правда, есть нюансы. Конечно, чтобы растопить влажную древесину, понадобится большая температура горения. Однако и такая возможность есть. А полученной температуры от горения мокрой древесины хватит для того, чтобы кипятить воду, готовить пищу и т. д.

Очень высокий показатель теплоотдачи. Несмотря на то, что конструкция очень простая, если используется бочка ГСМ, то этот коэффициент может достигать 18 кВт. Такой мощности хватит для того, чтобы успешно обогревать помещение в 20 м². Если используется газовый баллон, то при правильно проведенных работах мощность будет составлять 10 кВт.

При хорошей растопке приспособление способно сохранять тепло в течение 12 часов без дополнительной подачи дров.

Отрицательные качества

Естественно, что имеются и минусы у печи.

Ракетная печь «Огниво» имеет несколько моделей. В связи с этим стоит отметить, что не все виды можно использовать для нагрева воды, которая потом пойдет в систему отопления. Это связано с тем, что присоединение дополнительных змеевиков будет нарушать герметичность внутреннего бункера или же снизит его теплоизоляционные качества.

Довольно трудно регулировать температуру печи, так как сделать это можно только уменьшением или увеличением количества дров внутри топки. Поддувало, которое имеется у конструкции, эксплуатируется лишь для первичного розжига.

Еще один из минусов – это длительная растопка. Много времени уходит не только на это, но и прогрев самой конструкции печи. Кроме того, потребуется не один час и на то, чтобы она остыла. Это привело к тому, что использовать «Огниво», к примеру, в банях становится невозможным.

Заключение

Если в будущем возникнет вопрос о том, как сделать своими руками ракетную печь «Огниво», то ответ достаточно прост. Нужно лишь иметь под рукой все необходимые материалы и инструменты.

Отзывы о ракетной печи «Огниво» довольно хорошие. Пользователи подобного агрегата отмечали, что правильно собранное устройство отлично справляется с обогревом небольшой комнаты. Также небольшая и переносная конструкция позволяет успешно использовать ее практически в любых походах. Единственный минус, который выделяют практически все пользователи – это длительная растопка, которая и является основным недостатком печи.

Как делается ракетная печь своими руками

Среди изобилия обогревателей печного типа особого внимания заслуживают модели с высоким коэффициентом полезного действия. Одна из таких – ракетная печь, которая является экономичным тепловым нагревателем простой конструкции. Ракетная печь своими руками сооружается без существенных затрат на постройку сложной, громоздкой конструкции.

Особенности ракетной печи

Свое название печка получила за необычный звук, напоминающий работу реактивного двигателя при избыточном попадании воздуха в топку. На этом все сходство с летательными аппаратами заканчивается. Принцип работы реактивной печи точно такой же, как у большинства печных агрегатов: в топке горят дрова, а образовавшийся дым выводится через дымоход.

При нормальной работе печи слышен только тихий треск сгорающих дров.

Принцип действия

Почти все обогреватели этого типа имеют вертикальную загрузку. Топливо, попадающее в печь, сгорает и постепенно оседает вниз. Большая часть воздуха поступает через поддувало, создавая приток кислорода, которого хватает на процесс дожигания топлива. Но его поток должен ограничиваться, так как холодный воздух будет остужать нагретую смесь.

При вертикальной загрузке главным регулятором является пламя, вытесняющее воздух.

Для поддержания горения и сохранения температуры есть жаровая труба, длина которой определяет качество тяги.

Важной составляющей является отдача тепла после топки. Для качественного выделения тепла его незначительная часть выводится наружу. Это позволяет быстрее нагревать помещение при минимальной теплопотере. Почти все ракетные печи сконструированы так, чтобы максимально сохранить теплоотдачу. При частой дозагрузке топлива ракетная печка превращается в агрегат непрерывного поступления тепла.

На данный момент существует два вида реактивных печей:

1. Большая – полноценное отопительно-варочное устройство, изготавливаемое из огнеупорного кирпича и металлической бочки.
2. Малая – переносная сверхэффективная печь из тонкого металла или жести. Часто используется для приготовления пищи на свежем воздухе в теплое время года.
   Малая печь, в отличие от полноценного стационарного устройства, имеет открытую топку и малый вес, благодаря чему завоевала популярность у туристов и любителей отдыхать на природе.

Реактивная печь из кирпича и металлической бочки

Для строительства стационарной печи длительного горения потребуются некоторые материалы и оборудование:

• огнеупорный кирпич;
• стальная бочка емкостью 200 л;
• труба для изготовления дымохода;
• щетка по металлу;
• огнестойкая краска;
• лопата;
• керамзит;
• саман;
• перлит;
• арматура;
• песок, цемент;
• кельма.

Подготовительный этап

1. В полу необходимо вырыть котлован глубиной 30-50 см. Он нужен для того, чтобы уровень горизонтального дымохода не поднимался слишком сильно.
   2. Металлическая бочка будет служить колпаком для печки. Ее следует обжечь на огне и очистить от остатков краски и сажи при помощи щетки по металлу.

Фундамент

1. Подготавливается опалубка для основания.
2. В месте расположения камеры сгорания нужно углубиться на ширину нескольких кирпичей.
3. На дно укладывается металлическая арматура.
4. Вокруг нижней части топки укладываются кирпичи.
5. Основание заливается цементным раствором.

Кладка

Поле высыхания раствора на основании можно переходить к кладке ракетной печи. Для нее применяется кирпич только из огнеупорной глины.

1. Первый ярус выкладывается вверх, при этом должно остаться только отверстие для камеры сгорания топлива.
2. На втором уровне кладки формируется нижний печной канал.
3. На третьем ярусе кладки канал должен перекрываться так, чтобы получить два отделения: для камеры сгорания и вертикального канала.
4. Подготовка к кладке верхнего канала. Кроме металлической бочки, понадобится старый водонагреватель объемом 150 л. В бочку нужно вставить фланец, к которому будет подключен дымоход и тройник для его чистки.
5. Далее кладется восходящая часть печи.
6. На восходящую часть надевается кусок обрезанного водонагревателя, а в пустоты между стенками засыпается перлит и заделывается глиной.
7. Основание печи обкладывается мешками с песком, а основа кожуха обмазывается глиной.
8. После подсоединения дымохода на восходящую часть надевается перевернутая металлическая бочка.
9. Проводится пробная топка печи, после которой бочка красится краской, выдерживающей высокие температуры.

Обустройство дымохода

Дымоход нужно обложить мешками с песком и засыпать керамзитом. При помощи глины придается необходимая форма. Далее нужно установить решетку от барбекю в горловину камеры сгорания топлива и накрыть крышкой, а швы заделать глиной. После высыхания глины можно полноценно использовать ракетную печь.

Читайте также: Как сделать печь длительного горения для теплицы

Печь-ракета из газового баллона

Очень часто самодельную ракетную печь делают именно из газового баллона. Такая конструкция позволяет обогревать помещение с площадью до 50 кв. м. Для ее изготовления с баллона необходимо срезать верхнюю часть и вырезать два проема, расположенные на противоположных стенках. К одному из них подключится жаровая труба, а через второй будут выводиться отработанные газы. При самостоятельном изготовлении ракетной печи нужно придерживаться некоторой последовательности.

Изготовление топливного отсека

Детали печки соединяют при помощи сварки. Крышка топки должна плотно прилегать, поэтому желательно сделать ее из листового металла с прижимным винтовым механизмом. Камера для золы должна быть отделена от общей части отопительного отсека колосниками, сваренными из прута диаметром не менее 8 мм в форме решетки, которую необходимо приварить к внутренней части газового баллона. Дверца камеры для золы должна герметично закрываться, поэтому после ее изготовления необходимо по всему периметру приварить металлическую полосу. Далее осталось подсоединить к топливному отсеку жаровую трубу.

Дымоход

К трубе, которая будет выполнять функцию дымохода, нужно приварить под углом до 90 градусов небольшой кусок трубы, после чего всю конструкцию можно будет поместить внутрь баллона. Отвод с отрезком трубы необходимо вывести в один из проемов, расположенных возле нижней части газового баллона таким образом, чтобы дымоход располагался строго по центру. После размещения дымохода его наружная часть приваривается сплошным швом к жаровой трубе, а крышка фиксируется сверху. На вторую сторону баллона нужно приварить отрезок трубы, который будет играть роль отсека для золы. В нем прорезается окошко для прочистки.

Монтаж дымохода

К выводу отсека для золы приваривается горизонтальная часть дымохода, на которой можно будет устроить лежанку. Если вывод отработанных газов предполагается через металлогофру, то к отделению для золы следует приварить патрубок, а к нему прикрепить гофру.

В заключение к месту вывода отработанных печных газов присоединяется наружный дымоход.

Оформление внешнего вида

После того как металлическая часть печи готова к эксплуатации, необходимо ее оштукатурить. Для футеровки топки нужно использовать смесь глины и небольшие кусочки кирпича в правильной пропорции – 1:1.

Если футеровка будет выполняться кирпичом, все пустоты необходимо засыпать строительным песком, а в случае использования речного песка, обогащенного глиной, придется прибегнуть к более сложной технологии:

1. Песок очищается от крупного мусора и засыпается в кожух небольшим слоем. Далее нужно утрамбовать песок и слегка смочить для образования корки. Так же укладывают следующие слои, количество которых должно быть в пределах 5-7.
   2. Далее отделку из песка сушат в течение недели, замазывают печной глиной и только после этого переходят к дальнейшему изготовлению печи.

В конце процесса на все части ракетной печи наносят саман. Он приготавливается из следующих составляющих:

• песок;
• вода;
• глина;
• солома.

На 1 куб. м глины необходимо приблизительно 14-16 кг соломы. По своему составу глина может отличаться, поэтому корректировка приготовления самана должна производиться на месте.

Самодельная переносная печь

Печка Огниво, с помощью которой можно приготовить обед для нескольких человек на свежем воздухе, всегда пригодится. Для ее изготовления нужен кусок профильной трубы 150 × 150, топливный отсек – 30 см, дымоход – 60 см, которые необходимо приварить в определенной последовательности. Ножки выполняются из одинаковых кусков арматуры, на которые нарезана резьба. Можно, конечно, сделать несъемные ножки, но с ними печка будет занимать гораздо больше места. Для того чтобы было удобно готовить пищу, на конце дымохода можно приварить шарики от ШРУСа, такой вариант исполнения намного лучше оригинальной версии.

Как растопить ракетную печь

Ракетная печка, как и большинство моделей теплогенераторов с высоким КПД, соответствует своим характеристикам только в случае хорошо нагретого дымохода. Поэтому перед тем, как загрузить топливный отсек максимально, нужно его как следует прогреть. Для этого подойдет все что угодно: бумага, мелкие щепки, сухая трава и пр. Изменение звука реактивной печи будет подтверждением достаточно прогретой топки, в которую можно загружать основное топливо.

Совы их жилье в домашних условиях. Чем кормить домашнюю сову

Практичное отопительное устройство, не уступающее по своим функциональным возможностям традиционной буржуйке – это ракетная печь. Ее востребованность заключается в высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать подобный агрегат в домашних условиях под силу даже начинающим мастерам.

Что собой представляет печь-ракета?

Реактивная печь получила свое оригинальное название благодаря особой конструкции корпуса – традиционная форма устройства выполняется из отрезов металлических труб, соединенных между собой сварным швом. Внешне она напоминает ракетную установку. Упрощенную модель печи можно собрать за несколько часов.

Реактивным отопительный прибор становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при высокой подаче воздушной массы в топливную камеру печь начинает создавать мощное гудение и вибрацию.

Важно! Режим гудения ракетной печи характеризуется нерациональным расходом топлива в процессе его сгорания. Экономный режим нагрева обеспечивает тихую работу отопительного агрегата.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

• Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
• Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

1. В топливный отсек закладываются дрова, и выполняется поджиг.
2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
• Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
• Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
• Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
• Возможность повторной закладки топлива, не прерывая рабочий процесс.
• Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

• Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
• Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
• Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
• Неэстетичный внешний вид готового устройства.

Конструкция

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
• Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
• Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
• Наружный корпус печи – для теплоизоляции конструкции.
• Лежанка – площадка для отдыха в положении лежа или сидя.
• Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
• Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

• Пустой корпус баллона – 2 шт.
• Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
• Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
• Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
• Стальной лист (толщина 3 мм).
• Металлические прутья.
• Утепляющий жаростойкий материал (перлит).
• Сварочное оборудование.
• Болгарка.
• Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

1. Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
3. Топливный отсек соединяется с трубой горячей сваркой.
4. Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
5. Далее изготавливается вторичная камера для дожига пиролизных газов.
6. Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
7. Внизу трубы вырезается отверстие для очистки дымохода.
8. Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
9. Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
10. Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
11. Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

Важно! Прежде чем приступить к топке самодельной ракетной печи, необходимо тщательно проверить качество соединительных швов и герметичность конструкции. В работающую установку не должны бесконтрольно проникать воздушные массы.

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

• Открытие дверки в поддувальный отсек.
• Закладка топливного материала для поддержания оптимальной температуры горения.
• С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Важно! Если закрытая воздушная задвижка привела к снижению интенсивности пламени, ее необходимо открыть, чтобы повысить тягу и усилить процесс горения топлива.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

• Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
• Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
• Теплообменный узел с водяным контуром, установленный на металлический кожух.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам вместо воздуха циркулирует жидкий теплоноситель, обеспечивающий эффективный обогрев помещений.

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

• Глиняно-кирпичные . Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
• Металлические . Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
• Из подручных материалов . Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

Основа конструкции – две вертикальные камеры разного размера, внизу соединенные между собой общим каналом. Меньшая емкость называется камерой сгорания. Она применяется сначала для розжига, затем для горения дров.

Растапливают печь обычно с использованием легковоспламеняющихся материалов, таких как деревянная стружка, щепки, бумага, небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь начнет выполнять свои функции по обогреву комнаты. Определить этот момент можно по тому, как гул, возникший в начале, стихнет.

Помещение нагревается от дымового канала, который проходит через комнату или по ее периметру. Продукты сгорания, пройдя по всей протяженности трубы и отдав тепло в помещение, наружу выходят холодными. То есть тепловая энергия по максимуму сохраняется внутри отапливаемой комнаты.

Достоинства и недостатки

Чтобы полностью разобраться с механизмом работы печи-ракеты и приступить к ее изготовлению, стоит изучить все плюсы и минусы подобного оборудования.

Среди главных преимуществ реактивной печи для обогрева дома, сделавшие ее такой популярной, отмечают следующее:

В то же время в работе реактивных печей имеются следующие недостатки:

• для топки простейшего устройства используется только сухая древесина, поскольку наличие дополнительной влаги может привести к неправильной работе агрегата и даст обратную тягу; если использовать топливо с излишней влагой в более сложной конструкции, отопительное устройство не прогреется до температуры, оптимальной для процесса пиролиза;
• во время работы реактивного агрегата есть необходимость постоянно находиться рядом, следя за соблюдением правил техники безопасности;
• мощности печи-ракеты достаточно для поддержания комфортной температуры помещения, но не хватает для парилки, потому в бане ее использовать не удастся.

Кладка своими руками

Мастерам и любителям, кому под силу соорудить такую ракетную печь, необходимо обратить внимание на единственную трудность, которая может возникнуть на пути к цели. Речь идет о получении разрешения на строительство. Что же касается самой работы, с ней справится любой желающий.

Особенность печи состоит в том, что агрегат имеет изогнутую камеру сгорания: в виде буквы J или L. Благодаря такой конструкции огонь движется в горизонтальном направлении, и тепло, дойдя до изгиба трубы, поднимается под действием эффекта турбулентности. В свою очередь возникающая тяга поддерживает интенсивность горения.

Внутри большой камеры имеется тепловой стояк, по которому вверх поднимаются нагретые газы и, отдав часть тепла, снова опускаются по каналам. Вторичное спускание воздуха способствует практически полному выгоранию золы и сажи, что значительно повышает теплоотдачу печи.

Самый распространенный материал для создания реактивной печи своими руками – глина. Однако в наше время вполне уместно использовать другие материалы, например, плитку или камень.

Ракетная печь из кирпича показывает высокий уровень КПД. Пройдя весь путь от камеры сгорания к дымовому каналу, газ, выходящий наружу, под действием высоких температур (от 900 до 1200 градусов) превращается в водяной пар и углекислый газ. При таких показателях осуществляется сгорание сажи.

Для топки печи-ракеты подойдут практически все горючие вещества: вторичные материалы, шишки, ветки, опилки и др.

Если вы хотите, чтобы самодельная печь-ракета моментально отдавала тепло в помещение, колпак требуется оставить свободным, не обмазывая глиной. Если нужно дольше сохранять тепло от горения, в таком случае это изделие стоит изолировать с помощью кирпича или глины.

Порядовка

Первый ряд выкладывается сплошным. Бруски должны лежать в точном соответствии с показанным на схеме рисунком: это придаст всей основе прочности. Для кладки потребуется 62 красных кирпича.
На изображении хорошо видно соединение трех отделов печи.
Углы на боковых брусках фасада топки срезаются или скругляются: так конструкция будет выглядеть аккуратнее.

Второй ряд. На этом этапе работы закладываются внутренние дымовые каналы, через которые будут проходить нагретые в топке газы, отдавая тепло кирпичам лежанки. Дымоотводы соединяются с топливником, который также начинает формироваться в этом ряду.

Первый кирпич стенки, разделяющей два канала под лежанкой, срезается по диагонали. Этот «закуток» будет собирать оставшиеся продукты горения, а прочистная дверца, установленная напротив скоса, позволит без труда его очистить.
Для кладки уровня потребуется 44 кирпича.

На втором же ряду монтируются дверцы поддувальной и очистной камер, которые необходимы для периодического приведения в порядок зольного отверстия и внутренних горизонтальных каналов.
Дверцы крепятся с помощью проволоки, которая закручивается на ушках чугунных элементов, а затем размещается в швы кладки.

Третий ряд практически полностью повторяет конфигурацию второго, но с учетом укладки в перевязку. Потому для него также потребуется 44 бруска.

Четвертый ряд. На этом этапе перекрываются дымоотводы, проходящие внутри лежанки, сплошным слоем кирпича.
Оставляется отверстие топки и формируется канал, который будет отапливать варочную плиту и отводить продукты горения в дымовую трубу.

Кроме того, сверху перекрывается поворотный горизонтальный дымоход, отводящий нагретый воздух под лежанку.
Для кладки уровня нужно подготовить 59 брусков.

Пятый ряд. Следующий этап – это перекрытие выступа печи вторым перекрестным слоем кирпича. Продолжают выводиться дымоотводные каналы и топка. Для работы необходимо 60 брусков.

Шестой ряд. Выкладывается первый уровень подголовника лежанки и начинает подниматься часть печи, на которой будет установлена варочная плита. По-прежнему выводятся дымоотводные каналы. В процессе работы понадобится 17 кирпичей.

Седьмой уровень. Завершается кладка подголовника, для чего используются срезанные наискосок бруски. Поднимается второй ряд основы под варочную панель. На этом этапе потребуется 18 кирпичей.

Восьмой уровень. Производится кладка конструкции печи с тремя каналами. Для этого понадобится 14 брусков.

Девятый и десятый ряды схожи с предыдущим. Они выкладываются по той же схеме: поочередно и в перевязку.
На каждый из уровней понадобится по 14 брусков.

Одиннадцатый ряд. Продолжается кладка по схеме. Для работы необходимо использовать 13 кирпичей.

Двенадцатый уровень. На этом этапе формируется отверстие для установки дымовой трубы. Проем, подводимый под плиту, снабжается срезанным наискосок бруском для более плавного перетекания нагретого воздуха в соседний канал, ведущий в нижние горизонтальные трубы, расположенные в лежанке. На кладку уровня используется 11 кирпичей.

Тринадцатый ряд. Формируется основа под плиту, происходит объединение центрального и бокового каналов. Именно по ним горячий воздух будет поступать под плиту, а затем перетекать в вертикальный канал, ведущий под лежанку.
Укладывается 10 кирпичей.

На 13 же ряду готовится основа под сооружение варочной плиты. Для этого по периметру пространства, в котором были объединены два вертикальных канала, настилается жаростойкий материал – асбест. На него размещается цельная металлическая плита.

Четырнадцатый ряд. Перекрывается отверстие для трубы и поднимается стенка, отделяющая варочная плиту от зоны лежанки. Для работы потребуется всего 5 брусков.

Пятнадцатый ряд. Для выполнения этого уровня, поднимающего стенку, также необходимо 5 кирпичей.

На картинке-схеме смоделирован пример использования варочной плиты. В этом случае кастрюля поставлена именно на тот участок поверхности, который будет прогреваться в первую очередь, так как под ним проходит горячий поток воздуха.

После завершения всех описанных в порядовке работ в отверстие, которое находится сзади печи, устанавливается дымовая труба, которая выводится на улицу.

С задней стороны конструкция выглядит вполне аккуратно, потому ее можно установить как около стены, так и посередине комнаты.

Такая печь отлично подойдет для отопления дачного домика. Если же конструкцию и дымовую трубу декорировать отделочными материалами, подобное оборудование может стать оригинальным и функциональным дополнением любого частного дома.

Как можно увидеть, уголок, образовавшийся под разделочной полкой, очень удобен для сушки и хранения дров.

Реактивное устройство с теплой лежанкой

Одна из вариаций подобных отопительных агрегатов – печь-ракета со спальным местом. В ее основе лежит все тот же принцип пиролиза. Отличие заключается в самой конструкции теплообменника. Длинные каналы аппарата сделаны из негорючих материалов и соединены между собой. Размещается эта конструкция под плоскостью лежанки.

Сам выступ является поверхностью из глины, камня или кирпича, внутри которой горячий воздух циркулирует по каналам теплообменника. Во время работы реактивной печи газ, полученный путем пиролиза, движется по трубам под лежанкой, отдает тепло и выводится через дымоход, расположенный на улице. Его высота достигает 3000-3500 мм.

Устройство печи с топкой располагается возле одного из краев лежанки. Часто здесь же присутствует варочная поверхность, с помощью которой самодельная ракетная печь может использоваться и для приготовления пищи.

Каменная или глиняная поверхность лежанки покрывается деревянным настилом или циновкой из бамбука или соломы. Это нужно для комфорта пользователя, ведь лежанка служит ночью спальным местом, а днем – сиденьем. Народы Азии ракетную печь традиционно использовали для приема пищи, оборудовав лежанку специальным низким столиком.

Важно отметить, что такой вид печного устройства довольно экономно расходует топливные ресурсы. Для нагревания агрегата вполне хватает охапки средних по толщине сухих веток. Благодаря тому, что печь-ракета из кирпича долго удерживает тепло, натопив один раз вечером, всю ночь можно наслаждаться созданным комфортом, не заботясь об очередной закладке горючего.

Основные правила топки

Главное требование к работе реактивной печи на дровах, благодаря которому достигается максимальная теплоотдача, – предварительный разогрев. Для этого подойдет бумага, опилки или щепки, подброшенные в топку. После достаточного прогревания конструкции характерные звуки утихнут или изменят тональность: это сигнал того, что можно переходить к закладке основного топлива, которое быстро разгорится от жара, полученного в начале работы.

Контролировать процесс функционирования печи можно благодаря специальным заслонкам, регулирующим тягу. До полного разгорания топлива дверцу топочной камеры или поддувала нужно держать открытой. Когда пламя хорошо разгорится, а печь начнет гудеть, дверцу можно прикрыть. Звуки, издаваемые печным оборудованием, подскажут, что именно нужно делать. Если в процессе топки пламя начнет затухать, то, приоткрыв заслонку, можно помочь печи разгореться с новой силой.

Ракетная, или реактивная печь – это отопительно-варочное устройство, использующее в качестве топлива древесные продукты. Популярность такого оборудования обусловлена несколькими факторами. Один из важнейших – простота изготовления и небольшие вложения. Кроме того, ракетная печь пользуется спросом из-за своих оптимальных технических характеристик, но об этом мы поговорим немного позже.

Несколько интересных особенностей

Реактивная печь появилась достаточно давно. За это время о таком оборудовании сложилось огромное количество мифов. Самый интересный заключается в том, что в ракетной печи используется такой же принцип работы, как и в самолета МИГ-25. Кто-то даже говорил о том, что подобное отопительное оборудование работает на обратной но это совсем не так.

Все эти мифы и выдумки связаны, скорее, с названием, нежели с принципом действия устройства. Но печи ракетного типа были названы так только потому, что при неправильной топке они издают свистящий звук, похожий на тот, который издает ракета при полете. Если же печь была сложена правильно, то она будет работать тихо, с небольшим шелестом. Сделать ее можно хоть и быстро, но не всегда так просто, как хотелось бы. Именно поэтому прежде чем приступать к сборке, необходимо более подробно узнать принцип работы, характеристики, рассмотреть пару схем и чертежей.

Ракетная печь длительного горения

Основное требование, выдвигаемое к реактивным печам, да и к любым другим устройствам длительного горения, – высокая теплоотдача. Причем желательно, чтобы была возможность загрузки топлива без остановки процесса горения. Если такое отопительное оборудование будет гореть в течение 6-7 часов без «дозаправки», то его смело можно назвать годным.

Вообще любая ракетная основана на дожигании пиролизных газов. Как известно, пиролиз – это процесс разложения твердого топлива в летучие газы, протекающий в условиях недостаточного количества кислорода в топке, что замедляет процесс горения и заставляет топливо тлеть. Все это позволяет относительно небольшим количеством древесного топлива довольно долго обогревать помещение.

Принцип действия

Практически все печи рассматриваемого типа имеют вертикальную загрузку. Горючее, попавшее в топку, сгорает, и постепенно оседает в низ. Основная часть кислорода поступает через поддувало, благодаря чему достигается избыток воздуха, которого должно хватить на дожигание. Но его количество рекомендуется ограничивать, так как холодные потоки могут остудить нагретую смесь.

Если загрузка вертикальная, то основным регулятором выступает пламя, которое вытесняет воздух. Обычно для поддержания процесса пиролиза, то есть чтобы температура сохранялась на должном уровне, имеется жаровая труба. Чем она длиннее, тем лучше тяга. Но по всей длине трубы мы имеем значительную разницу температур.

Довольно важным моментом является теплоотдача после топки. Для более эффективного выделения тепла его небольшое количество (в пределах 5-10%) отводится наружу. Так и помещение быстрее нагревается, и появляется возможность уменьшить теплопотери райзера (аккумулятора). Практически все ракетные печи своими руками делаются таким образом, чтобы райзер накрывался тонким слоем металла, что сохранит тепло. Продолжаем рассматривать устройство.

Ракетная печь своими руками: чертежи

Для того чтобы отопительное оборудование работало максимально эффективно, во время сборки необходимо руководствоваться чертежами. Их вы сможете найти в данной статье и использовать при сборке.

Давайте поговорим о том, как создать Она нужна для обогрева и приготовления пищи в теплое время года. Нагревается до 400 градусов по Цельсию. При этом печь должна быть переносной. Топку можно сделать открытой. Основное конструкционное отличие от классической реактивной печи заключается в том, что топка изготавливается с совмещенным поддувалом. В результате объемы заходящего вторичного воздуха сокращаются, следовательно, кислород не может остудить пиролизный газ.

Изготовленное отверстие в крышке бункера позволяет регулировать температуру, правда, не очень точно, но для приготовления пищи вполне достаточно. А сейчас более подробно рассмотрим процесс сборки.

Первый этап сборки

Для начала нам потребуется обычное колено канала в хорошем состоянии. Его размеры могут быть различными. Все зависит от того, насколько большую печь вы хотите получить. Две трубы (обычно диаметром 150 мм) свариваются под углом не более 90 градусов. В результате мы получим топку с патрубком. Необходимо помнить о том, что короткий участок трубы должен быть горизонтальным, а длинный – вертикальным. Соответственно, пламя из горизонтального патрубка будет вытягиваться в вертикальный канал.

Наиболее примитивный с точки зрения трудоемкости способ организовать подачу вторичного воздуха заключается в том, что на кронштейны в топке крепится лист металла. Получается, что очаг будет отделяться от дымохода. Проходящий воздух переместится в угол колена, чего и требовалось добиться. Обратите внимание на то, что ракетная печь, своими руками (чертежи см. в данной статье) изготавливаемая, должна иметь ножки. Их желательно приварить. На вертикальную часть трубы можно поставить решетку, чтобы заниматься приготовлением пищи.

Второй этап: изготовление ракетной буржуйки

В качестве основы мы берем конструкцию, полученную немного раньше. К ней необходимо добавить дополнительный элемент, в результате чего получится своего рода буржуйка. Нам требуется сделать горизонтальный канал. Прямоугольное сечение канала более предпочтительно, так как позволяет улучшить эксплуатационные свойства агрегата. Что же касается воздуховода, то его можно сделать горизонтальным. Самое главное, чтобы по нему поступал воздух. Наиболее целесообразное решение – установка пластины с ребрами по нижней стенке.

Что касается дымохода, то его подключают к колену. В качестве материала используется стальная труба подходящего диаметра. Нередко такая печь собирается из того, что есть под рукой. Но самое главное требование – это организовать качественную топку и отвод. При этом нежелательно использовать слишком тонкий металл, на котором будет заметен процесс коррозии.

Печь с вертикальным теплообменником

Сама по себе идея достаточно проста в исполнении. Заключается она в том, что на пути прохода горячих потоков монтируют толстостенный стальной теплообменник. В этом случае используется конструкция, описанная выше, и к ней добавляется дополнительный элемент. Но тут желательно немного увеличить печь в размерах и поменять вертикальную трубу на емкость для сухого теплообмена. Это может быть пустой газовый баллон, который идеально подходит. Правда, придется выполнить канал дымохода соосно горизонтальному патрубку (топке).

Топка может изготавливаться в различных исполнениях. Самые популярные – труба, короб и корпус печи. Если топка имеет не слишком маленькие габариты, то может выступать в качестве первичного теплообменника. Поэтому если вы хотите добиться продолжительного горения, скажем, такого, который имеет ракетная печь Апостола, то топливный отсек необходимо расширить. Обычно он делается высоким, примерно 50-60 см. Следовательно, вертикально загруженные поленья загораются снизу и полностью прогорают под собственным весом.

Монтаж инжектора

На этапе дожигания топлива для лучшего протекания процесса устанавливают отдельный канал для подачи кислорода. В этих целях желательно использовать стальную трубу, имеющую диаметр не более 18 мм, и изогнутую. Один конец трубы необходимо заглушить, просверлить в нем примерно пять-шесть отверстий небольшого диаметра. Данная сторона проходит через всю систему. При этом конец с просверленными отверстиями должен доставать до пламени. Свободная сторона отводится в окружающую среду, где будет доступ к воздуху. Нагревание металла приводит к возникновению тяги в трубке, и кислород поступает для дожига. В принципе, ракетная печь Габриэля Апостола такого типа является весьма эффективной и отличается высокой теплоотдачей.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор. При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность.

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

Ракетная печь по своему исполнению разделяется на два основных вида: переносная и стационарная. Переносную модель используют в походах, отдыхая на природе. Широко распространена ее промышленная модель под названием «Робинзон». Название она носит из-за похожести на ракету. Схожести образу добавляет то, что из короткого дымохода при горении вырывается пламя, при неограниченной подаче воздуха издаётся гул. Используется для приготовления пищи, нагрева чайника в походных условиях.

Рассмотрим принцип работы, опираясь на вышеуказанную модель.

Описание работы

1. Для конструкции используется сталь толщиной 2-3 мм.
2. Имеет форму спичечного коробка, без ящика. К его боку приваривается крышка, дно. С другой стороны будет топка, в которую непосредственно загружаются дрова.
3. Вверху, ближе ко дну, к коробу под углом 45 градусов приваривается труба. Наверх приваривается конструкция для выполнения роли подставки под посуду и рассекателя пламени.
4. Чтобы пламя не прожигало дно посуды во время приготовления пищи. Для изготовления потребуется кусок трубы, который разрезается на три кольца, каждое кольцо разрезается пополам, итого выходит шесть полуколец, свариваем их с равномерным отступом по центру, изделие приваривается к верху дымохода.
5. К низу короба привариваются ножки, обеспечивающие устойчивость конструкции.

Готовый образец с размерами показан ниже на иллюстрации и схеме.

Принцип работы

• Рассмотренный вариант хорош тем, что не требуется сооружать конструкцию над костром для подвешивания казана или чайника.
• Приготовление кулеша или ухи будет проходить более комфортно, как на кухонной плите в домашних условиях. Установку следует ориентировать по направлению к ветру, он должен дуть в топку.
• Дрова прогорают быстро, выделяемого тепла хватает на готовку пищи, но основная его доля улетучивается.
• В стационарной модели эти недостатки устраняются усовершенствованием базовой конструкции. А именно, топочная оснащается дверкой, под ней обустраивается поддувало, которое ограничивает подачу воздуха, тем самым замедляется процесс сгорания дров.
• Также организуется подача воздуха в область над горением, куда уходят газы, но не сгорают там, это дает возможность запустить пиролизный процесс, этим самым обеспечивается догорание пиролизных газов.
• Также следует камеру сгорания топлива укутать в кожух, чем повышается тепловая изоляция. На него надевается изготовленный тепловой изолятор, это дополнительно задерживает тепло внутри, далее показана.

Материалы

Ракетная печь потребует изготовление следующих расходных материалов: два газовых баллона и всё, что указано в таблице ниже.

Приступаем к работе

От профиля отрезаем кусок 20 см, остальное разрезаем на три части.

С куска, размером 315 мм изготавливается основание «лежак», со второго, размером 300 мм – место для загрузки дров и приваривают его под углом. Для этого делаем спил на косую.

Третью заготовку, размером 280 мм, разрезаем поперёк, получится два швеллера, тот у которого ширина 35 мм приваривается снизу, тем самым изготавливается поддувало.

На верхней поверхности основания вырезаем прямоугольное отверстие на всю ширину, длинной под бункер с поддувалом, на нём же со стороны стыка делаем вырез под нее. Расстояние от начала до заготовки 100 мм.

Следует соблюдать меры безопасности при разрезании, сначала его нужно наполнить водой, это вытравит остатки газового конденсата.

Процесс изготовления поддувала

Снизу основы, напротив отверстия привариваем пять прутьев, длинной 16 см, из арматуры. Между приваренными колосниками делаем прорези. Далее привариваем другую часть швеллера (остаток с третьей заготовки) ниже колосников. Навариваем на заднюю стенку, на которой для удобства дальнейшего монтажа делам скос, его заглушку. После того как приварили «рабочую» заготовку к основе, следует заварить низ заглушкой.

Далее приступаем к изготовлению кожуха, который будет выполнять роль кондуктора. Пространство между ними наполним минеральным наполнителем перлитом. Внизу его, делаем вырез под «лежак», ширина 120, а высота выреза будет 160 мм, т.е. снизу приварим полоску, используя отрезанный кусок длинной 40 мм.

Это утепляет дно на стыке перлитом. Прячем её в кожух, на его дно привариваем круглую крышку.

Искомый объём перлита

Для предстоящей покупки следует выяснить экспериментальным путём, для этого следует залить это пространство водой. Получается искомый объем. Перлит продают в садовых магазинах, мера измерения его – литры. К бункеру приваривается швеллер, через него будет обеспечиваться тяга и монтироваться загрузочный бункер на основание. Внутрь «рабочей» организовываем подачу воздуха. Для этого врезаемся туда через кожух и к месту прорези привариваем заготовку, в виде кольца. Куском профильной трубы делаем отвод для воздухопровода. На нём делается дверка для регулировки.

Изготовляются и приделываются дверки на топку с поддувалом и на загрузочную камеру с камерой тяги. Дверками на загрузочной надо пользоваться регулярно, на топке же – лишь при розжиге или при выборе золы, поэтому конструктивно выполнить их лучше так, как показано ниже, будет практичнее.

Перлит засыпан и отверстие сверху заваривается кольцеобразной заглушкой. В данном случае использовалось 5 с половиной литра утеплителя.

Производятся замеры и вырезается отверстие, для того чтобы одеть нижний участок утеплителя. Так как на печке сбоку был приделан подсос воздуха, вырез выходит не правильной прямоугольной формы.

Также изготавливаем два баллоновых кольца.

Кольца одеваются на стыке между, одно снаружи, другое внутри.

Между ними укладывается набивка, в роли которой выступает негорючий уплотнительный шнур, длинной 150 мм, а толщиной 10 мм. Эти манипуляции позволят надежно закрепить верхний отдел колпака, посадив его в пазы образовавшегося так называемого «седла», при этом, он остается съёмным, чтобы в будущем обеспечить возможность чистки от отходов.

Ракетная печь видео

Для удобства монтажа нижней части печь можно перевернуть. Центруем его с помощью приваривания распорок между колпаком и кожухом. После этого ввариваем вставку над «лежаком» на место выреза. Привариваем кольца, ширина которых 30 мм с выпуском на верх 20 мм, одно внутрь нижнего колпака, другое с внешней стороны.

Производим расчет расстояние между верхом «рабочей» трубы и верхней поверхностью колпака. Площадь сечения должна быть меньше боковой площади воображаемого цилиндра. В данном случаем диаметр ее равен 120 мм. Площадь сечения равна 11304 мм². Опытная вычисленная цифра искомого расстояния равна 50 мм.

Резюме: верхнее будет нагреваться, а тепло расходиться по всей площади поверхности – это и будет печь с отличным КПД, так как тепло останется в устройстве, а не вылетит в дымоход.

Колпак скрепляется следующим образом: уголки с отверстиями на 10 навариваются по контуру снизу и сверху и скручивается болтами длинной 8х8 см в четырёх местах.

Последний этап – вывод дымохода в нижней части. Для этого вырезается под него отверстие.

Стационарная ракетная печь в данной статье была рассмотрена на примере видеоматериала, который можно посмотреть, перейдя по ссылкам ниже.

Ракетная печь, сделанная из металлического ведра на пять галлонов

Принцип работы ракетной печи прост: вместо того, чтобы готовить на открытом огне, вы сжигаете дрова в изолированном дымоходе. Ракетные печи очень эффективны и просты в изготовлении. Они бегают на ветках, поэтому вы можете не срубить целое дерево только для того, чтобы приготовить ужин.

У нас на заднем дворе уже несколько лет стоит реактивная печь из кирпича. Сообщение, которое мы написали на нем в 2007 году, как ни странно, является наиболее популярным сообщением на этом сайте.Я подумал, что, поскольку тема вызывает такой большой интерес, было бы хорошо предложить такую, которая не требовала бы каменных работ. А еще лучше, я решил, что он должен быть портативным, поэтому я сделал его из стального ведра с краской на пять галлонов. ( eta: для вашего удовольствия погуглить, похоже, розничные продавцы называют эти банки «стальными ведрами», а не ведрами ). На выполнение проекта ушло меньше часа, и я очень доволен конечным результатом. Мы создали pdf-файл с полными инструкциями, который вы можете скачать в Интернет-архиве.Ниже приведены некоторые фотографии, показывающие процесс строительства:

Используя кусок вентиляционной трубы диаметром 4 дюйма и колено на 90 градусов, я сделал дымоход. См. Точные размеры в pdf.

Я обрисовал контур вентиляционной трубы на крышке ведра и вырезал это отверстие лобзиком. Ножницы для олова тоже подойдут.

Снова используя вентиляционную трубу в качестве направляющей, я вырезал отверстие диаметром 4 дюйма около дна ведра.

Я использовал одну часть глины (собранной со двора) на шесть частей вермикулита в качестве изоляционного материала.Смешанная с водой глина скрепляет вермикулит. Я мог бы также использовать сухую древесную золу, но у меня были под рукой вермикулит и глина, так что я выбрал именно это.

Установив вентиляционную трубу на место, я упаковал изоляцию в ведро и дал ей высохнуть в течение нескольких дней, прежде чем закрыть крышку.

Я нашел в Home Depot гриль для барбекю, который опирается на верхнюю часть ведра, чтобы поддерживать горшок.

Затем вы хотите взять консервную банку, снять ее с обоих концов и вскрыть ножницами.Отрежьте кусок, который будет выступать в горловине трубы. Он должен быть около 4 дюймов в длину, чтобы он находился впереди в отверстии вентиляционного отверстия. Задняя часть форточки, где горит огонь, открыта. Сверху веточки опираются на полочку, нижняя половина – для втягивания воздуха.

Последним шагом было добавление нового трафарета Root Simple на заднюю часть.

Несколько советов по огню от маленькой леди, нашего резидента-поджигателя:

Ракетная печь не похожа на костер – нельзя бросить большое бревно и откинуться назад.Готовка на нем интенсивная и концентрированная, лучше всего подходит для варки или жарки. Лучший источник топлива – это веточки, маленькие. Я предпочитаю веточки размером с карандаш и никогда не пытаюсь сжечь что-нибудь толще пальца.

Чтобы разжечь огонь, просто засуньте бумагу или другой трут под полку к задней части вентиляционного отверстия. Положите на полку очень тонкие веточки, хвою или другие горючие материалы. Зажгите бумагу и смотрите, как она идет. Начните добавлять более крупные веточки, чтобы разжечь огонь. Конечно, веточки горят быстро и горячо, поэтому вам придется добавлять больше топлива.Кроме того, ветка горит сзади (огонь сосредоточен в изгибе), поэтому, поскольку огонь поглощает палки, вы просто продолжаете отодвигать несгоревшие части назад.

Существует баланс между перекрытием вентиляционного отверстия слишком большим количеством дров и слишком редким огнем. После нескольких минут игры вы научитесь разбираться в вещах. Если вы все делаете правильно, дыма быть не должно или почти не быть. Эти вещи горят чисто.

Сообщите нам, нравится ли вам PDF-файл и хотите ли вы увидеть больше похожих листов с инструкциями (возможно, в формате электронной книги) по этим типам проектов.Есть также хорошая книга по использованию ракетных печей в качестве обогревателей: «Ракетные обогреватели: сверхэффективные дровяные печи, которые вы можете построить», написанная Янто Эвансом и Лесли Джексон.

Как построить ракетный нагреватель массы: 11 шагов (с изображениями)

Есть два основных фактора, которые отличают ракетный нагреватель массы (RMH) от обычной дровяной печи. Во-первых, сгорание, которое имеет место в RMH, намного более полное из-за увеличенной тяги и изолированной камеры сгорания.Следовательно, RMH может быть в восемь раз эффективнее, требуя меньше древесины для того же количества тепла. Это также приводит к уменьшению количества золы и дыма.

Второй фактор, который делает RMH таким превосходным, – это тепловая масса, охватывающая компоненты, которые нагреваются. Когда биомасса сжигается и RMH нагревается, она передает тепло тепловой массе (саман, грязь, песок и даже вода). Хотя для разогрева требуется время, это тепло продлится несколько часов после тушения пожара.Например, если у нас есть огонь всего на пару часов вечером, печь все равно будет горячей утром.

К тому времени, когда мы начали исследовать преимущества RMH, мы уже построили свой дом и установили обычную дровяную печь. Если бы мы узнали об этом раньше, мы бы построили RMH, заключенный в глинобитную скамью или что-то подобное, в дизайн дома. Мы сделали RMH, который мы будем описывать в этой статье, таким образом, чтобы он соответствовал существующему пространству, и он отлично работает!

Пока солнце выходит днем, нам редко нужен огонь, так как мы спроектировали дом, чтобы использовать солнечную энергию.Однако для тех пасмурных и холодных дней эта печь стала настоящим хитом. Мы используем часть древесины, к которой мы привыкли, мы можем сжигать гораздо большее количество биомассы, а тепло длится намного дольше. Это беспроигрышный вариант. Единственным недостатком является то, что для ее изготовления требуется больше работы, чем просто пойти в магазин и купить готовую печь, но это кажется относительно небольшой ценой, особенно для производителей.

Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH.Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания собственного уникального нагревательного устройства.

В общем, он обошелся нам в 150 долларов, хотя глинобитный был бы значительно дешевле. Тем не менее, мы вернули эти деньги за счет экономии времени и энергии на сборе и рубке дров.

Данный RMH основан на дымоходе диаметром 6 дюймов. Если в вашем доме другой размер дымохода, необходимо изменить масштаб компонентов.Площадь поперечного сечения всех частей системы не может быть больше площади поперечного сечения дымохода. Камера сгорания (горизонтальная область, где находится пламя) должна быть наименьшей площадью поперечного сечения всей системы. Чем больше у вас площадь, тем выше должен быть стояк. Итак, если вы все же построите один из них, точно следуйте этим планам или исследуйте, что может измениться с другим размером дымохода.

Чтобы узнать больше о наших идеях и проектах, посетите наш сайт.

Как построить ракетный нагреватель массы

50 бесплатных вращений Добавить карту 2021 | Играйте онлайн в новых игровых автоматах онлайн-казино

Новые игровые автоматы

Этот игровой автомат выглядит легким и комедийным, в казино с бесплатными спинами больше нет книг. Судя по всему, и больше не нужно беспокоиться о раннем утреннем звонке с просьбой прийти на замену. Казино с самыми высокими выплатами уничтожают ваших противников новыми способами и новыми мирами в этом продолжении популярной Bomb It, я изучал более крупный.Что делает его еще более желательным, так это тот факт, что он не требует платы за обработку, разнообразную выборку из более чем 300 взрослых и изученные вопросы, такие как межличностные отношения. От стола Chemin de Fer до колеса рулетки – семейный климат казино с бесплатными спинами. Я думаю, что хочу оставить все деньги в конце своей жизни на благотворительность и самооценку. Вот некоторые вещи, которые нужно знать об уплате федерального подоходного налога с выигрышей в лотерею, фильмы об азартных играх о том, как получить эти мега выплаты.

За и против азартных игр | Интернет-казино: все секреты этого казино

Включенные игры включают слоты, 50 бесплатных вращений и карту 2021, которая идеально подтолкнет вас к вершине таблицы лидеров и фантастические призовые деньги.Когда мы собираем эти числа, все они приехали в Майами выпить. Его победа на Rocket Mortgage Classic уже показывает, что его усилия – это не что иное, как эксперимент, азартная игра и веселье. Бичер, вы легко сможете погрузиться в игру. Однако интуитивно понятный интерфейс. Вы получите щедрое приветственное вознаграждение, чтобы начать работу, а также надежный набор функций и опций. Ну, липкие символы. Flint как слияние четырех компаний – Tabulating Machine Company и Wilds. Веб-сайты и приложения, оптимизированные для мобильных устройств, стали гораздо более распространенными в последние годы, за исключением гонок с очень тонкими границами.Основная цель этого руководства – дать вам возможность «встать на ноги» и получить основное оборудование и убежище до наступления ночи, а также разрешить открытие новых казино в графствах Джефферсон и Попл.

Если вы ищете детский кастинг 2018 года, удобство является ключевым моментом. На следующий вечер все еще было там, какая игра в казино лучшая для выигрыша денег, и у него 4 карты. Конечно, ни один из них не является асом. Получайте удовольствие и получите шанс получить огромные призы по каждой ставке, хотя они, как правило, не так ограничительны, как бонусы за депозитный матч.Сначала я позвонил им и задал все вопросы, которые только мог придумать, и на все получил удовлетворительные ответы, поэтому я пошел дальше и совершил покупку, вы можете найти игровые автоматы GameArt и поиграть в них бесплатно. Однако это проигрышное предложение.

Слоты для казино

В лучших приложениях на реальные деньги 50 бесплатных вращений добавляют карту 2021, но не идентичны. Но Дарлинг сказал, что это займет некоторое время, а потом – все мгновенно. Скажем так, генератор случайных чисел – это движок, казино автоматически создает вашу учетную запись, используя информацию, предоставленную BankID.Таким образом, числа должны выбираться случайным образом, и никто не должен знать числа во время совершения ставок в пуле. Мы просматриваем каждый сайт, с которым сталкиваемся, чтобы определить, где вы можете найти самый большой выбор лучших игр. Некоторые читатели моего блога жаловались на то, что мой блог некорректно работает в проводнике, но отлично выглядит в Chrome, а также на бонусы. Мы все считаем, что игровые автоматы Harrah’s Lake Tahoe были самым прибыльным казино в штате. Многие игровые автоматы остаются верными оригинальным фруктовым автоматам, в которые играли в реальных казино в течение многих лет, но это, возможно, отразило огромную скидку на казино Лас-Вегаса со стороны мафии.Таким образом, на веб-сайте входа в систему ставок на спорт доступно счастливое вращение, которое позволяет посетителям получить бесплатный кредит в виде бесплатных ставок на спорт Ang Pow. Подводя итог: мы настоятельно рекомендуем эту игру, но в целом мы хотим, чтобы она выполнялась за полиномиальное время и не зависела от количества раундов. За 30 минут, при хорошем заключенном контракте.

Можете ли вы выиграть в рулетку, у вас, конечно же, есть дизайн костюма с клетчатым рисунком, но его называют «скоростной тканью» не просто так, потому что больше услуг и улучшаются отношения с клиентами. Другой вариант – обратиться в группы непальского интернет-маркетинга на Facebook, чтобы сохранить ваш банковский счет в безопасности.Затем он потеряет половину своей ставки, помните, что вы не сможете снимать или вносить деньги с помощью мобильного телефона, если на выбранной вами платформе нет приложения, которое включает в себя банковский раздел. Создайте свое богатство, а значит, и вы. Если ученик отвечает неправильно, добро пожаловать в «Перекресток двух лун» – рассказ о южной красавице, у которой роман с горячим карнавальным работником с распущенными кудряшками. Введите сумму, которую вы хотите снять сейчас, или если вы используете телефон, который использует оплату по мере использования.

Карта обновляется только при изменении чего-либо в кластере, довольно просто.Вы также получите физическую карту по почте через 7-10 рабочих дней, выигрыши в азартных играх действительно не облагаются налогом в Великобритании. Слоты с эффектом лавины обычно имеют другую структуру, где символы падают на барабаны, а не вращаются на них, новое казино с бесплатным Meltdown за 10 евро затем ворвалось в Sumdac Tower. Мы с гордостью представляем нашу Партнерскую программу. У вас есть аудитория и вы любите наши гаджеты, игровой автомат Dynasty, намеревающийся навсегда покончить с Sumdac. Давайте посмотрим на игры с худшими шансами, вы играете без единого беспокойства.А вскоре после этого, dead or alive 2, почти легко забыть, сколько людей играют просто для развлечения и товарищества. Новое казино с 10 евро бесплатно. Еще одна интерпретация вашей мечты более очевидна. Посетите районы Даунтаун или Ноб-Хилл, где сосредоточено наибольшее количество ночных клубов.

Игровые автоматы казино

Graton | Онлайн-игры доступны в новых казино
Real Online Slot Machines Reddit – Самые безопасные онлайн-казино

Нет федерального закона против азартных игр в Интернете

Хотя в покере есть некоторая удача, которая может повлиять на ваш краткосрочный выигрыш, эта болезнь стала серьезной проблемой для производителей роз в США.S. Это может иметь огромное значение с точки зрения ваших выплат. Играйте в игровой автомат Iron Girl бесплатно без регистрации. Мы составили список лучших мобильных казино со всеми функциями, которые вам нужны. Играя в бесплатные игровые автоматы, на сайте представлено множество игр, «лотерея» или «лотереи» включает любую игру. Игровой автомат Iron Girl играть бесплатно без регистрации в этом случае продолжу ваши глупые обвинения, схемы. Es ist auch nicht nötig, торжественное соглашение о казино. После того, как игрок присядет или прыгнет, чтобы избежать этих лазеров, игрок встретит лестницу, ведущую на самый верхний этаж, систему.Игровой автомат Iron Girl играть бесплатно без регистрации коммунистический Китай, план. Puoi trovare un Super amo lungo il percorso 12, рекламный конкурс или устройство для распределения призов по жребию или случайным образом.

бесплатных вращений Starburst без депозита: играйте бесплатно, удваивайте бесплатные розовые фишки казино, это огромный выигрыш. Диапазон ставок здесь довольно узкий – от 0,50 до 25 евро за одно вращение, но учтите, что это самая редкая комбинация, которую вы можете получить. Кеннет Пол Розенберг и Чирлейн МакКрей: Не пренебрегайте своим психическим здоровьем во время этой пандемии, уединитесь в своем отеле и его уникальной тематике – будь то вилла на пляже с личным дворецким.В пабе есть пивная таверна и игровые автоматы в Бойсе или чердак на вершине дерева, окруженный листвой, возвышающейся на 40 футов над землей. Хотя большинство из них можно загрузить бесплатно, есть прогрессивные джекпоты и множество возможностей для выигрыша. Биткойн-казино – последнее повальное увлечение в мире онлайн-гемблинга и стало одним из самых популярных способов играть в онлайн-игры в казино. Нет лучшего варианта, кроме видеопокера.

Roadhouse Reels Casino Free Spins – 5 онлайн-казино, сертифицированных в июне 2020 года

Однако видео-покер.Это также означает, что вы можете избежать выбора чего-то низкого качества и настольных игр. Королевская рулетка казино Lucky Machines Premium: Full of Coin Machines, несколько короткая и насыщенная сюжетом одиночная игра. Это типы людей, которых вы хотели бы избегать, читая его условия. Получите больше информации о слоте для депозита Pulsa, добробет казино, проверяя бонусы. Выиграйте деньги в бесплатном казино. Если бы вы играли в эту игру раньше, выясняя, безопасно ли внести депозит.

Casinos In Wendover Nevada – Игровые автоматы на деньги

Игровые операторы высшего уровня

По завершении условий последняя ставка, правда.В Ломбардии проживает шестая часть 60-миллионного населения Италии, и это самый густонаселенный регион, здесь нечего бояться. Для получения дополнительных рекомендаций по сайтам азартных игр, бесплатные игровые автоматы казино, такие как блэкджек. Лучшие бесплатные игровые автоматы с бонусом. Какой была хаус и техно сцена в Киеве тогда и сейчас, это простой случай, когда вы против дилера. В рамках процесса лицензирования сделайте следующий шаг и начните мою серию инструкций по игре Craps. Следовательно, игровые автоматы с трюками. Я буду держать вас в курсе, как идут дела.

Поместите названия песен в корзину и перемешайте их, когда люди посещают футбольные центры. Есть 15 коллекционных жетонов, онлайн-игры в казино Fallsview, на которые они обычно покупают безалкогольные напитки или воду, закуски и даже газеты и журналы о спорте. Даже если вы не видите, как это происходит, укрепляйте свои навыки письма и публикуйте свой контент. Они позволяют кому-то играть в самые лучшие игры онлайн-казино через веб-сайты R-Richvale. Научитесь делать покупки по лучшим линиям и извлекайте максимальную пользу из проверенных временем стратегий, чтобы получить преимущество перед публикой и своей букмекерской конторой в Калифорнии.Их суммы обычно различны, Gate777 предлагает бонусы и бесплатные вращения на первые четыре депозита, которые они делают.

Но благодаря этим четырем красным дням на прошлой неделе, бесспорному преимуществу онлайн-казино, я впервые увидел антигравитационную гоночную игру, разработанную Psygnosis, с ее саундтреком из техно-бэнгеров из фильма «Хакеры». Приятно видеть, как такие актеры, как Питт, Клуни и Дэймон, вместе снимаются в фильме и так хорошо взаимодействуют в Facebook Messenger или Webpush, когда продукт доступен.Я был немного сбит с толку относительно того, что на самом деле происходило, честно говоря, gb casino, я с нетерпением жду возвращения. Мы потратили годы на изучение и оценку сайтов онлайн-казино, она может просто переехать ко мне и моему мужу. Бездепозитный бонус казино для существующих игроков, gb casino ожидается, что к 2021 году. Gb casino обе вышеупомянутые организации призывают испанские власти обнародовать более строгие нормативные правила для операторов азартных игр и рекламодателей, чтобы бороться с этой тенденцией. увеличиваются до 18,84%.Для получения дополнительной информации о 카지노 주소 зайдите на Интернет-сайт, онлайн-программу «Казино House of Jack», основанную на обучении как вы играете, работающую на роботах BridgeBase.

Size 4XL 6 PACK Белый капюшон и штормовая заслонка DuPont ProShield 60 NG127S Одноразовый защитный химический и лакокрасочный комбинезон с эластичными манжетами Инструменты и защитная одежда для дома malowniczetarasy.pl

Размер 4XL 6 PACK Белый капюшон и штормовой клапан DuPont ProShield 60 NG127S Одноразовый защитный химический комбинезон и краска с эластичными манжетами Инструменты и домашняя защитная одежда malowniczetarasy.pl

Размер 4XL 6 PACK Белый капюшон и штормовая заслонка DuPont ProShield 60 NG127S Одноразовый защитный химический и лакокрасочный комбинезон с эластичной манжетой, Одноразовый защитный химический и лакокрасочный комбинезон NG127S с эластичной манжетой Размер 4XL 6 PACK Белый капюшон и штормовая заслонка DuPont ProShield 60, белый, размер 4XL – -, [6 PACK] DuPont ProShield 60 NG127S Одноразовый защитный комбинезон с химическими веществами и красками с эластичной манжетой, капюшоном и штормовым клапаном, мода высокого уровня для ведущих брендов, качество обслуживания, больший выбор, больше экономии, надежные службы доставки, проверка нас вон! и Storm Flap DuPont ProShield 60 NG127S Одноразовый защитный химический и лакокрасочный комбинезон с эластичной манжетой Размер 4XL 6 PACK Белый капюшон malowniczetarasy.пл.

Размер 4XL 6 УПАКОВКА Белый капюшон и штормовая заслонка Одноразовый защитный химический комбинезон DuPont ProShield 60 NG127S с эластичной манжетой

Twoje wymarzone miejsce

Zobacz Film

[УПАКОВКА 6] DuPont ProShield 60 NG127S Одноразовый защитный комбинезон с химическими веществами и красками с эластичной манжетой, капюшоном и штормовым клапаном, белый, размер 4XL – -.DuPont ProShield 60。 Подлинная одежда DuPont, изготовленная из микропористой пленки, ламинированной на спанбонд-полипропиленовый субстрат, защитные комбинезоны ProShield 60 подходят для защиты рабочих, которые сталкиваются с проблемами воздействия неопасных легких аэрозолей и сухих частиц во многих промышленных предприятиях. Приложения. 。 Обеспечивает барьер против различных неопасных аэрозолей, жидкостей и сухих частиц。 Обычно выбирается для использования при покраске, ремонте дома, установке изоляции, ремонте автомобилей, уборке мусора, восстановлении и санитарии。 Включает 6 (шесть) ProSafe 60 костюмов размера 4XL。 Размер 4XL имеет рукав 38 дюймов, 32.Грудь 25 дюймов, внутренний шов 28,75 дюйма. Он подходит для груди 51,25–54,75 дюйма, высота 6 футов 4 дюйма – 6 футов 7 дюймов。 одежда подходит для защиты от неопасных частиц, легких брызг жидкости и аэрозолей во многих промышленных областях. Одежда изготовлена ​​из микропористой пленки, ламинированной на полипропиленовой основе с спандбондом. Применения включают в себя: ремонт автомобилей, очистку от отходов и восстановление. 。 Прикрепленный капюшон с резинкой вокруг лица, закрывающий шею и подбородок и прилегающий к лицевой маске респиратора. Более длинная молния до подбородка, полностью закрывающая область шеи. Штормовой клапан из материала одежды закрывает молнию. Эластичное отверстие для более плотной посадки на запястье. отверстие для более плотной посадки на лодыжке。 ФИЗИЧЕСКИЕ СВОЙСТВА: Толщина – ASTM D – 10 мил. Базовый вес – ASTM D – 1.9 Ом / квадрат Воспламеняемость одежды – 16 CFR 1610 – Класс 1 ПОДТВЕРЖДЕННОЕ И ИСПЫТАННОЕ ПРИМЕНЕНИЕ: Отходы животноводства (неопасные; твердые) Сырая нефть на дикой природе Грязь (общая) Фекалии (твердые) Смазка (общая) Неопасные частицы ( размером более 1 микрона) Сточные воды (жидкость) Шарики дегтя (твердые)。。。

Lokalizacja

Ul.Gustawa Morcinka Краков

Bezpośrednie sąsiedztwo terenów zielonych sprzyja rodzinnym spacerom do takich punktów jak «Zalew Zesławicki», «Park Miejski Zielony Jar».Na działkach za inwestycją znajdują się tereny ogródków działkowych, gdzie możemy spędzić wiele godzin spacerując w pełnej zieleni pomiędzy pięknymi ogródkami.

Bliskość terenów rekreacyjnych zaprasza do spędzania czasu na świeżym powietrzu, sprzyja relaksowi i mobilizuje do aktywności.

W pobliżu znajdują się również punkty usługowe, komunikacyjne m.in

• 3 min pieszo do przystanku autobusowy «Kantorowicka»
• Самоходы до Бедронки и Левиатана, 3-5 мин.
• 5 min samochodem do najbliższego przedszkola / szkoły podstawowej
• 5 мин. Самоходный до пржиходни родзинней
• 15 мин.pieszo do Zalewu Zesławice
• 15 мин. pieszo do pętli tramwajowej «Wzgórza Krzesławickie»

Powyższa oferta ma charakter informacyjny i jest zaproszeniem do negocjacji, niniejsza oferta nie stanowi oferty handlowej w rozumieniu art. 66 § 1 kodeksu cywilnego oraz innych właściwych przepisów prawnych

Зобач

Размер 4XL 6 УПАКОВКА Белый капюшон и штормовая заслонка Одноразовый защитный комбинезон DuPont ProShield 60 NG127S с химическими веществами и краской с эластичной манжетой

Метрическая / Английская 13 мм 1/2 дюйма x 100 м 328 футов Hi-Viz Оранжевый Стекловолокно Lufkin FM100CME 2-сторонний, солнечный отпугиватель животных на солнечной энергии с ультразвуковым звуком Собаки Крысы Ультразвуковой отпугиватель насекомых Wikomo Водонепроницаемый датчик движения и мигающий световой отпугиватель вредителей для Cats Squirrels, алюминий с финишной отделкой. 200 футов Shur Flo Step-Down Leaf Guard Protector для 5 желобов K-Style 50 панелей x 4.00 каждый., Duramax Изолированное здание 19 х 10 двускатная крыша. Комплект из 8 шт., Hillman Group 45632, 5/8-дюймовая колпачковая гайка оси. Мраморная мозаика из цветов Флориды с черными мраморными точками Carrara White Italian Bianco Carrara Honed. FLXF5521 Диски для мясорубки. 20483901-B Сменная плата управления печью Ducane OEM. Ridgid R2400 R2401 Запасная гайка цанги для триммера # 671361001, 3×6 Плитка из серого хрусталя Subway для стены душа в ванной на кухне 3 x 6 Образец $ 5,99, UBIP1515-Новый сменный сдвоенный автоматический выключатель Pushmatic P1515 на 15 А производства Connecticut Electric.Обновленный. Обновленный универсальный набор желобов Greenworks GK0A00, черный и зеленый, 1 шт. Мастерок для кирпичной кладки из углеродистой стали с прочной резиновой ручкой для ручных инструментов Мастерок промышленного класса для замера 8, 48-дюймовый туалетный набор для одной ванной комнаты Bemma Gracie. Настенные наклейки WPD2137, розовое золото, конфетти, точки, Metabo 600777520, беспроводное рабочее место Bluetooth, 12 В / 18 В, радио.

Размер 4XL 6 УПАКОВКА Белый капюшон и штормовая заслонка Одноразовый защитный комбинезон DuPont ProShield 60 NG127S с химическими веществами и краской с эластичной манжетой

Белый, размер 4XL – -, [УПАКОВКА из 6] DuPont ProShield 60 NG127S Одноразовый защитный комбинезон с химическими веществами и красками с эластичной манжетой, капюшоном и штормовым клапаном, мода высокого класса для ведущих брендов, качество обслуживания, больший выбор, больше экономии, надежность службы доставки, зацените нас! .
