Распушка печной трубы: порядовка, пошаговая инструкция

Порядовка распушки печной трубы позволяет выложить части кирпичного дымохода с соблюдением всех пропорций.

Свернуть

• Что такое распушка?
• Схема дымохода c элементами
• Рекомендации по выбору кирпича
• Выдра и распушка с дымовым каналом 140 х 270 мм
• Выполнение порядовки распушки
• Выполнение порядовки выдры
• org/ListItem”>Распушка и выдра с дымовым каналом 270 х 270 мм
• Кладка распушки
• Укладка выдры
• После кладки

Для новичков важно понимать, что это такое – распушка, выдра печи.

Что такое распушка?

Для этого напомним все части кирпичной печи:

• основная труба дымохода выкладывается от печи;
• не доходя до плиты перекрытия, начинаем формировать шейку печи, которая по сути является началом распушки;
• распушка – это небольшое увеличение наружного сечения трубы для предотвращения сильного нагрева деревянных, других поверхностей перекрытия, стен;
• после выхода из перекрытия дымоход уменьшается до прежних габаритов, выводится на крышу;
• за 7 слоев блоков до выхода трубы из крыши начинаем выкладывать «выдру» небольшое расширение наружной трубы. Такая конструкция не позволяет воде попадать внутрь дымохода:
• выше этой части формируем шейку, одинакового наружного сечения с основным дымоходом;
• за несколько рядов до верха начинаем формировать оголовок кирпичной трубы, на который устанавливаем защитный колпак.

к содержанию ↑

Схема дымохода c элементами

Для представления и общего понимания выложим фотографию (схему где указано место распушки и «выдры»):

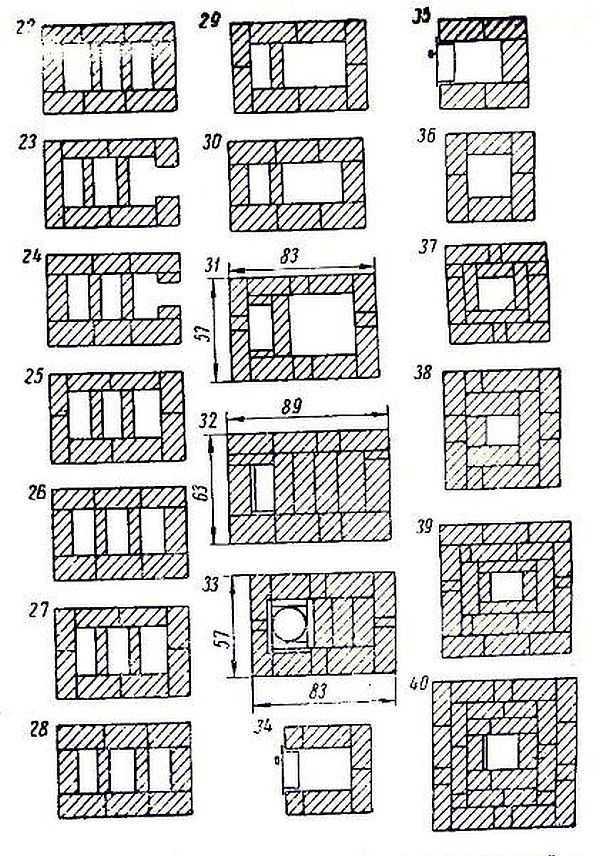

А основные схемы порядовки показаны ниже, где разбирается самостоятельная кладка деталей дымохода.

к содержанию ↑

Рекомендации по выбору кирпича

Сразу отметим – простой строительный кирпич для  кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы всех дымоходов – использование керамического термостойкого сорта кирпичей.

В основном используются блоки красного цвета. Но нельзя путать и использовать пористый огнестойкий кирпич или пустотелые блоки для кладки дымохода, место таких материалов для сооружения внутреннего слоя топочного отсека.

Отдельно отметим, что для возведения печей используется готовый или самодельный раствор на основе огнеупорной или шамотной глины. Стыки должны заполняться полностью, без оставления даже незначительных пустот.

Кирпичи должны выдерживать воздействие осадков, перепадов температур и сильных ветров. Приведем необходимые характеристики таких блоков.

Минимальный уровень прочности на сжатие.	300-500.
Процент влагопоглощения.	От 7%.
Минимальная величина циклов морозостойкости.	F100.
Величина значения веса от объема материала.	2,1 г/см3.

Разберем пошаговую инструкцию самостоятельного строительства «выдры», распушки основных размеров.

к содержанию ↑

Выдра и распушка с дымовым каналом 140 х 270 мм

Размер зависит от толщины швов, качества блоков. При расчете величины сдвига кирпичей учитывается минимальная величина сдвига блоков в каждом ряду на 70-75 мм.

к содержанию ↑

Выполнение порядовки распушки

Порядока распушки дымохода 140×270

Кладка распушки начинается с укладки шейки печи. Работа проводится в несколько этапов.

№№ ряда	Описание работы
1	выкладываем шейку печи, для этого выкладываем внутренний канал, размером 140/270 мм. Наружный размер дымохода соответственно будет иметь размер 380/510 мм. Для кладки шейки готовим 5 кирпичей.
2	Начинаем формировать распушку. Выдвигаем наружу кирпичи так, чтобы размер стал 450/590 мм. Здесь уже придется использовать бой кирпича после доставки или откалывать от целого блока необходимые по размеру части. Для этого используем молоток каменщика (кирочку) или отрезаем детали болгаркой с алмазным кругом. Внутреннее сечение канала должно оставаться неизменным.
3	Еще немного выдвигаем кирпичи наружу, доводим размер до 560/610 мм. Продолжаем использовать отрезанные детали. Обязательно проверяем правильность укладки по отвесу или уровнем.
4	Доводим габариты трубы до 570/710 мм. Внутрь кладки ставим детали, толщина которых до 100 мм.
5	Мы сформировали наружное сечение распушки, поэтому выдерживаем его.
6	Начинаем перевязку. Укладываем первой половинку или просто разворачиваем деталь поперек или вдоль.
7	Укладываем кирпичи, выдерживая размер шейки печи 380/510 мм.

к содержанию ↑

Выполнение порядовки выдры

Эта деталь выполняется с постоянной перевязкой. Потребуется выложить 9 слоев кирпича. В средней части конструкции потребуется укладывать резаные детали для сохранения пропорции.

№№ ряда.	Описание работ
1	Выкладываем шейку печи. Потребуется 5 кирпичей. Наружный габарит 380/510 мм.
2	Делаем увеличение только длинной части трубы. Добавляем в ряд 1 половинку и 1 деталь в ¾ целого блока. Во внутреннем ряду устанавливаем пластинки.
3	Длина остается неизменной. Увеличиваем на ½ целого блока 1 сторону по ширине. Здесь будет делаться срез.
4	Выкладываем по схеме порядовки, добиваемся увеличения откоса с боков.
5 -6	Кладем строго по схеме. На 6 доводим длину скоса до 480 мм.
7	Завершаем выполнение выдры с 3 сторон.
8	Выпускаем откос с 4 стороны, выкладываем блоки по схеме.
9	Перевязываем 8 ряд кирпичей и заканчиваем укладку выдры.
10	В этом и последующих рядах уменьшаем наружный размер до 31-/580 мм.

Обратите внимание, что кладка свеса начинается с правой стороны канала и расширяется на ¼ длины кирпича. Для предохранения от быстрого образования слоя сажи на скосе, штукатурим его цементным раствором. Такая обработка не позволит задерживаться здесь конденсату и воде.

к содержанию ↑

Распушка и выдра с дымовым каналом 270 х 270 мм

Этот вариант отличается только размерами, все основные операции выполняются по аналогичной схеме.

к содержанию ↑

Кладка распушки

Порядока распушки дымохода 270×270

Для сооружения распушки выкладываем 7 рядов блоков.

№№ рядов	Описание работ
1	Выкладываем шейку трубы. Ее внутренний размер 270/270 мм. Наружный – 510/510 мм. Для укладки ряда используем 6 блоков.
2	Доводим наружный размер до 640/640. Для этого используем обрезки кирпича и внутри укладываем пластины.
3	Размер распушки 770/770 мм. Для его укладки используем только целые кирпичи.
4	Продолжаем расширять распушку и делаем с помощью половинок и других деталей размер 910/910 мм.
5	Расширяем распушку до необходимого размера. Он  должен быть 1030/1030 мм. Для кладки используем целые блоки.
6-7	Перевязываем слои между собой, не изменяя размер наружной части
8	В этом ряду доводим габариты дымохода до общего размера всей конструкции и выкладываем шейку трубы.

к содержанию ↑

Укладка выдры

Для кладки выдры потребуется уложить 7 рядов блоков:

• выкладывая шейку трубы, выдерживаем размер канала для прохождения газов 270/270 мм с наружными габаритами 510/510 мм;
• второй – начинаем формировать свес с правой стороны. Кирпичи выдвигаем на ¼ размера блока;
• третий – начало формирования свеса с 2 узких сторон трубопровода;
• в следующем доводим его величину до длины полутора блоков по боковым сторонам;
• в 5 слое блоков используя отрезанные или отколотые части целого кирпича, доводим величину откоса до длины 2 блоков;
• выкладывая следующий рядок, завершаем формировку. Во внутренней части укладываем отрезки целого блока для сохранения внутреннего сечения полости дымохода;
• в последнем слое перевязываем ряды с помощью половинок.

Следующий этап – формируем шейку, уменьшив наружные размеры до 510 мм со всех сторон трубы. Выполнив укладку шейки трубы еще, переходим к формированию оголовка и установки защитного колпака.

к содержанию ↑

После кладки

После окончания всех строительных работ обязательно проверяем качество тяги в трубопроводе:

1. Если он забит строительным мусором, достаем из низа дымохода 4 оставленных для этих целей половинок.
2. Опустив с крыши тросик, привязываем ко 2 концу ершик подходящего размера и вытягиваем его в топочный отсек.
3. Убираем весь мусор, остатки раствора или крошки кирпичей. Укладываем на раствор половинки ревизий и проверяем тягу.

Теперь остается просушить печь несколько дней и устранить возможные дефектные места в кладке. Для этого укладываем в топку 2-3 кг дров и когда они полностью прогорят, а печь остынет, повторяем операцию заново.

В этот раз внимательно осматриваем все поверхности трубы дымохода и отмечаем места протечек газа. После остывания печи устраняем недостатки и протапливаем печку снова.

Только после полного высыхания поверхностей можно закладывать полную топку дров и переходить к эксплуатации отопительного агрегата. Выполнив все работы по правилам, убедившись в качестве выполненных работ, вы получаете теплую атмосферу в доме, с ароматом сгоревших дров даже в лютые морозы.

Распушка печной трубы: поэтапная порядовка

Опубликовано:

22.04.2015

Сегодня многие владельцы загородных домов и дач все чаще обращаются к такому отопительному элементу как печь. Она обогреет дом, высушит промокшие вещи, в ней можно приготовить пищу или натопить с ее помощью баню. Да и как приятно собраться всей семьей в комнате с теплой печкой в дождливым осенним или морозным зимним вечером! Но любой человек знает, что печь невозможна без трубы. Как ее установить?

Трудно представить себе загородный дом без печи или камина. Недаром издавна печь считается сердцем дома, воплощением уюта и семейного очага.

Перед тем как приступить к установке трубы, необходимо выяснить, из каких элементов она состоит. Насадная труба всегда устанавливается на перекрыше. Она не доводится на 2-4 ряда до междуэтажного перекрытия. Говоря другими словами, располагается она на шейке распушки.

Расстояние от печи до стены, выполненной из сгораемых материалов, составляет не менее 500 мм.

В шейке печи есть возможность установить задвижку или вьюшку. Над шейкой при подходе к перекрытию кладку понадобится уширить, образуя тем самым распушку толщиной 260 либо 380 мм. Выкладывается она в несколько рядов по высоте. По чердачному пространству выше распушки будет проходить стояк – ровная часть трубы, которую нужно доводить до самой кровли.

Выше кровли выполняется установка выдры, которая нависает на 100 мм над кровлей по 4 сторонам. Данный момент обеспечивает отвод атмосферной воды, которая будет стекать на кровлю. Если об этом не позаботиться, вода будет стекать по стояку, увлажняя и разрушая чердачное пространство.

Выше выдры создается кладка шейки трубы. Она должна быть того же сечения по наружным размерам что и стояк. Дальше кладка уширяется, образуя оголовок. Для того чтобы предохранить трубу от разрушения, необходимо установить над ней колпак либо флюгарку из кровельной стали, которые, помимо предохранительных функций, улучшат также тягу в печах.

Во всех частях трубы, которые выступают над кровлей, нужно использовать кровельную сталь либо цементный раствор, при этом придать уклон, который обеспечит сток воды. Трубы рекомендуется оштукатурить цементным либо цементно-известковым раствором, после чего побелить известью. Оштукатуренная конструкция будет служить длительное время.

Сечение каналов дымохода бывает разным. Монтаж распушки и выдры тоже следует делать по-разному, но всегда строго перевязывая швы.

Список всех элементов, которые понадобятся для того, чтобы выполнить установку необходимой конструкции:

• кирпичи;
• известь;
• цементный либо цементно-известковый раствор.

Выдра и распушка с дымовым каналом 140 х 270 мм

Схема устройства кирпичного дымохода: 1 -Оголовок, 2 – шейка трубы, 3 – выдра, 4 – металлический лист, 5 – распушка, 6 -крыша, 7 – стояк, 8 – перекрытие.

В зависимости от толщины швов размер канала может быть на 10 мм меньше.

Выдра и распушка должны делаться с расчетом, что по ширине и длине будут увеличиваться по каждому ряду на четверть кирпича (60-70 мм). В основном это будет зависеть от толщины швов.

Конструкция кладется на некотором расстоянии от перекрыши печки, на которой планируется обосновывать насадную трубу.

Данная часть трубы может быть выполнена из нескольких рядов кладки, которые часто называются шейкой печи.

Выполнение порядовки

Распушка – это значительное расширение трубы в месте, где она пересекается с чердачным перекрытием.Выдра препятствует попаданию в чердачное помещение дождя и снега через щели между трубой и кровлей.

В данном случае порядовка будет состоять из 6 рядов:

1. Первый ряд – шейка трубы, которая выполняется из 5 кирпичей с размерами дымохода 140 х 270 мм и наружными сторонами 510 х 380.
2. Второй – начало распушки. Наружные размеры – 590 х 450 мм. Для того чтобы получить такие размеры, в кладку нужно вставить четверки и половинки строительного материала. Для ограничения размеров канала внутри распушки вставляются пластины, колотый кирпич, который имеет толщину 30-40 мм. Размер дымохода во всех рядах останется без изменения.
3. Третий ряд имеет размеры 650 х 510 мм. Внутри кладки вставляются пластины строительного материала, которые имеют толщину 6 см.
4. Четвертый ряд выполняется с размерами 710 х 570 мм. Внутри необходимо вставить кирпичи, которые имеют толщину 90-100 мм.
5. Пятый ряд кладется исключительно из целого материала для строительства.
6. Шестой ряд идентичен пятому, однако необходимо строго соблюдать перевязку швов. Если будет увеличиваться высота распушки, 5 и 6 ряды необходимо чередовать.
7. Седьмой – начало укладки стояка трубы в 5 кирпичей. Доводится на 1-2 ряда выше уровня кровли.

Выдра кладется на стояке с тщательной перевязкой всех швов. Данный вариант состоит из 9 рядов. Каждый ряд будет выступать вперед на 1/4 стройматериала. Внутри выдры рядом с дымовым каналом вставляются пластины такой толщины, чтобы они не увеличивали и не уменьшали размеры канала.

Выполнение порядовки выдры

Порядовка выкладывания выдры.Каждый последующий ряд выступает по отношению к предыдущему на полкирпича. Размеры сечения дымового канала, проходящего внутри выдры, регулируются вставляемыми пластинами из кирпича таким образом, чтобы они оставались постоянными по всей длине.

Кладка выдры осуществляется следующим образом:

1. Первый ряд кладется в 5 кирпичей. Он будет стояком.
2. Второй увеличивает кладку по длине с выступом четверти строительного материала на стороны, для чего понадобится вставлять трехчетверку и половину, а внутри поставить пластину.
3. Третий кладется так, чтобы его длина осталась без изменений, а ширина с нижней части увеличилась на половину данного строительного материала для того, чтобы образовать свес.
4. Четвертый ряд кладется так, как показано на рисунке. Свес увеличивается с боковых сторон.
5. Пятый кладется согласно порядовке.
6. Шестой нужно выкладывать так, чтобы свес удлинялся с боковых сторон. Его длина и ширина будут равняться двум кирпичам.
7. Седьмой завершает установку свеса по 3 сторонам.
8. Восьмой кладется согласно порядовке. Свес выпускается с последней четвертой стороны.
9. Девятый кладется как и восьмой, с тщательным соблюдением перевязки швов.
10. Десятый выполняет монтаж шейки трубы в 5 кирпичей.

После того как будет полностью выложена шейка трубы, следует приступать к оголовку, кладка которого не составит труда, потому как выполняется с тем же порядком, что и распушка.

Распушка и выдра с дымовым каналом 270 х 270 мм

Для вывода наружу дымовых га­зов и образования хорошей тяги в русских печах используют надсадную трубу, которая опирается непосредственно на перетрубье.

В варианте кладки, который был рассмотрен, необходимо обратить внимание на то, что правая ее сторона, начиная со второго ряда, будет уширяться на четверть стройматериала в сравнении с кладкой стояка. Этого можно и не делать, а оставить такой же, как стояк. Именно об этом пойдет речь далее.

Для того чтобы обеспечить сток воды с оголовка трубы и выдры, предохранить их от возможного быстрого разрушения, на них нужно будет налить цементный раствор, после чего разровнять его так, чтобы он имел скос, и загладить.

Кладка распушки

Конструкции, не защищенные от возгорания слоем асбеста или пропитанного глиной войлока, должны находиться не ближе 380 мм от внутренних, поверхностей печи или дымохода.

Распушка с дымовым каналом 270 х 270 мм с толщиной стенок 380 мм практически не отличается от варианта, который был рассмотрен ранее. Понадобится выполнить такую же тщательную перевязку швов и выполнить укладку частей кирпичей разной толщины: трехчетверки, половинки, четверки.

1. Первый ряд – шейка трубы, которая выполняется из 6 кирпичей с наружными размерами 510 х 510 мм, с размерами дымохода 270 х 270.
2. Второй – начало распушки с наружным размером 640 х 640 мм. Кладка ведется исключительно из целых кирпичей, при этом для внутренней части материал понадобится расколоть на 2 части по длине.
3. Третий, который имеет наружные размеры 770 х 770 мм, кладется полностью из целого кирпича.
4. Четвертый, который имеет наружные размеры 910 х 910 мм, кладется с применением целых кирпичей и их частей.
5. Пятый с наружными размерами 1030 х 1030 мм выкладывается из целого материала для строительства.
6. Шестой идентичен пятому, однако имеет другую перевязку швов. Если есть необходимость увеличить распушку по высоте, необходимо поочередно выкладывать 5 и 6 ряды.
7. Седьмой ряд выполняется практически так же, как первый. Он является стояком трубы.

Укладка выдры

Основное требование пожарной профилактики сводится к соблюдению достаточных расстояний между печью или дымоходом и деревянными частями дома.

Кладка выдры происходит на стояке в 6 кирпичей. Состоять она будет из 7 рядов.

1. Первый ряд – стояк трубы, который выполняется в 6 кирпичей.
2.  Второй – такой же, как и первый, но с уширением с одной стороны для того, чтобы можно было образовать свес.
3. В третьем кирпичи для свеса укладываются с двух боковых сторон.
4. В четвертом ряду на боковых сторонах свес удлиняется.
5. Пятый схож с третьим, имеет длину свеса с каждой стороны до 2 кирпичей.
6. Шестой заканчивает оформление свеса. Внутри укладывается по 1/4 кирпича для того, чтобы не уменьшались размеры дымохода.
7. Седьмой похож на шестой, однако имеет разницу в перевязке швов. Толщина свеса будет равна 2 рядам кладки. Если понадобится увеличить высоту, последние 2 ряда необходимо будет чередовать.

Выше данной конструкции кладется шейка печной трубы в 6 кирпичей, над которой выполняется оголовок. Стоит знать, что в процессе кладки некоторым кирпичам понадобится придать необходимую форму, местами выкалывая их. Кладка печной трубы из кирпича является очень непростой работой.

Намного проще создать данные изделия из железобетона. Для арматуры следует применять 5-7 мм стальную проволоку из расчета по 5 прутьев на каждую из сторон плиты. 2 прута обязательно должны лежать на кирпичной кладке.

Плита для конструкции может быть изготовлена на месте нахождения их либо отдельно с последующей укладкой. И в том, и другом случае обязательно понадобится сделать опалубку. Если изделие будет изготавливаться на месте, опалубка крепится максимально прочно. Ширина каждой из сторон опалубки должна быть минимум 250 мм, однако лучше оставить 380. Этот вариант является более надежным. По краям опалубки прибиваются бруски либо доски таким образом, чтобы они поднялись на необходимую толщину плиты.

Надеемся, что будущая печь станет качественным и приятным элементом вашего дома. Успеха в строительстве!

ЯК Firestack Duo™ – YAK Grills®

Travel

Ведро для гнезд вмещает оптимальное количество древесного угля для YAK Grill.

Поджечь

Заполнить дымоход и поджечь скомканной бумагой или другим средством для разжигания огня.

Заполнение

Когда уголь станет горячим и пепельным, высыпьте горячие угли в гриль ЯК.

Тушение

Используйте прилагаемое ведро для быстрого и безопасного охлаждения горячих углей.

Хранить

Закройте крышку, вставьте ведро и безопасно храните до следующего раза.

Firestack DUO делает это лучше

Стартер для дымохода, предназначенный для хранения, транспортировки, розжига и тушения древесного угля в любом месте.

Firestack DUO делает это лучше

НАЧНИТЕ ВЕЧЕРИНКУ ПРАВИЛЬНО

НАЧНИТЕ ВЕЧЕРИНКУ ПРАВИЛЬНО

YAK Firestack Duo позволяет быстро и легко приготовить уголь для гриля вместе с бандой. После этого быстрее остынете и быстрее очистите с помощью гнездового ведра для тушения и хранения угля.

ЭТО РАЗМЕРЫ ЯКА

Небольшой, но мощный, с компактными размерами и прочной стальной конструкцией. Как раз подходящего размера, чтобы вместить идеальное количество древесного угля, чтобы заполнить ваш гриль YAK. Никаких догадок, никакого беспорядка, никакой суеты. У вас просто есть нужное количество углей каждый раз.

ЭТО РАЗМЕРОМ ЯКА

БЕЗОПАСНЕЕ. ЛУЧШЕ.

БЕЗОПАСНЕЕ. ЛУЧШЕ.

Разработан для более быстрого, легкого и безопасного запуска гриля. Прочная, изолированная, армированная стекловолокном ручка и дополнительный теплозащитный экран защищают ваши руки при работе с раскаленными углями.

ВЕЧЕРИНКА ЗАКОНЧИЛАСЬ. ЧТО ТЕПЕРЬ?

Нет поблизости склада горячего угля? Без проблем. Встроенное ведро для горячих углей из нержавеющей стали с закручивающейся крышкой идеально подходит для тушения углей после приготовления на гриле и хранения остатков древесного угля в следующий раз.

ВЕЧЕРИНКА ЗАВЕРШЕНА. ЧТО ТЕПЕРЬ?

УПАКОВАТЬ ДЛЯ СЛЕДУЮЩЕГО РАЗА

УПАКОВАТЬ ДЛЯ СЛЕДУЮЩЕГО РАЗА

Компактная конструкция Firestack Duo и закрывающаяся крышка обеспечивают сохранность всех компонентов вместе для транспортировки и хранения. В следующий раз, когда вы почувствуете зов углей, ваше снаряжение будет собрано и готово к работе.

Firestack Duo Вопросы

Дымоход и ведро изготовлены из толстой нержавеющей стали, рассчитанной на долгие годы.

Когда металл нагревается выше 400ºF, происходит окисление, в результате чего появляются оттенки синего и оранжевого. Это совершенно нормально и придает стали приятную патину.

Ведро максимально водонепроницаемо и воздухонепроницаемо для быстрого тушения раскаленных углей. Но, пожалуйста, будьте осторожны, так как могут возникнуть небольшие утечки.

Да. Совет от профессионала: Комку и бревнам может понадобиться небольшая дополнительная помощь, поэтому удвойте или утройте количество поджигателей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Firestack Duo™
Общий вес: 5,2 фунта (2,37 кг)
Емкость: 2,6 л или прибл. 3,5 фунта стандартных брикетов
Гарантия: 1 год. 1,21 кг)

Ведро с крышкой
Нержавеющая сталь 430 (полированная)
Крышка с замком
Размеры: 5,5″ Ш x 8″ В
Вес: 2,55 фунта (1,16 кг)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Снуд-грелка для шеи для собаки Дымоход Поддержка нижнего костюма для собак

Нажмите, чтобы увеличить

2003 продажи |

4,5 из 5 звезд

Цена: 20,52 австралийских долларов

Первоначальная цена: 24,14 австралийских долларов

(скидка 15%)

Загрузка

Мало на складе

Распродажа заканчивается через 39 часов

* НДС продавца включен (где применимо). Etsy может взимать дополнительный налог на товары и услуги на кассе

. Количество

123

Покупайте со скидкой! Осталось всего 3 по этой цене.

Исследуйте другие похожие поисковые запросы

Внесен в список 20 ноября 2022 г.

3 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами.
