Русская печь с подтопком | Всё об отоплении

Русская печь с подтопком: порядовка и отделка

Создание чертежей

Русская печь с камином является достаточно большой редкостью. Схема, которая будет рассмотрена, сочетает в себе русскую печь с подтопком и камин. В случае, если будет выполнена кладка печи по чертежам, которые прилагаются, печь с легкостью сможет обогреть приблизительно 40-50 квадратных метров пространства для жилья.

Печь построена по системе “двухъярусный колпак” и греется равномерно со всех сторон.

Современная русская теплушка (печь) с подтопком соответствует некоторым бытовым требованиям. На чугунной плите есть возможность готовить самую разнообразную пищу, а в горниле – блюда традиционной русской кухни. В печи достаточно удобно сушить различные плоды, грибы и ягоды.

В данной конструкции предусматривается весьма комфортная лежанка, на которой, в случае, если будут пристроены деревянные полати, может хватить места для двоих взрослых.

Вариант русской печки, в которой имеются арочные перекрытия проемов.

Чертеж содержит фасад русской печки (вариант, в котором имеются арочные перекрытия проемов).

Со стороны плиты в основании печи устраивается ниша-подпечье весьма больших размеров, которая прогревается сверху и с боков. Прежде всего она делается для того, чтобы печь имела большую теплоотдачу – в комнату из нее будет поступать дополнительное количество тепла. В зимний период времени в подобном подпечье наши предки грели молодняк домашних животных.

В дровницах, которые сооружаются по бокам камина, будут храниться щепки для того, чтобы можно было растопить печь. В разных местах массива предусматриваются семь печурок различных размеров, в которых есть возможность достаточно удобно хранить или сушить предметы небольших размеров. Помимо того, печурки украшают печь: вместе с каскадом полок и арок они будут придавать камину нарядный вид.

Если есть желание, некоторые из арок есть возможность заменить прямыми перемычками. Украсить печь может и кладка полок и арок из кирпича другого цвета, либо более интенсивной окраски.

Режимы работы печи

Внешне «Теплушка» почти не отличается от обыкновенной русской печи. за исключением того, что в одном из углов расположен топливник.

Русская теплушка может топиться в двух режимах. При традиционной (по-русски) топке нужно будет убрать заслонку и открыть задвижку. Для того, чтобы перейти во второй режим, при котором будет несколько интенсивней прогреваться горнило, нужно будет открыть задвижки, после чего топочную дверку варочной плиты. При этом одну из задвижек придется закрыть, а заслонкой закрывается горнило. В подобном случае топочная дверка будет выполнять роль поддувальной.

Из горнила дымовые газы через задвижки, которые открыты, будут направляться в дымовую трубу.

Варочная печь может топиться в трех режимах. Дрова нужно сжигать на колосниках топливника. При первом режиме горячие газы дыма через открытые задвижки и хайло будут напрямую поступать в дымовую трубу, при этом нагревая только лишь плиту и кирпичи топочной камеры.

Устье надо закрыть заслонкой, чтобы топочные газы пошли из горнила в нижнюю отопительную камеру печи.

Для того, чтобы теплушка могла переключиться на второй режим, при котором будут прогреваться лежанка и горнило, понадобится открыть одну из задвижек, а другую закрыть. Горнило при этом закрывается заслонкой. Горячие газы дыма изменят свое направление и через окно будут поступать в горнило. После того, как он прогреется, через открытые задвижки газы будут поступать в дымовую трубу.

Для того, чтобы переключиться на третий режим, достаточно просто закрыть задвижку. Горячие газы дыма перед окном изменят свое направление и опустятся в дымообороты нижнего прогрева печки. Пройдя по всему периметру нижнего массива печки и отдав в этом месте тепло, дымовые газы через окно будут поступать в дымовую трубу, после чего через открытую задвижку уйдут в атмосферу. В третьем режиме будут интенсивно прогреваться нижняя часть наружного периметра и ниша-подпечье.

Список материалов

Кирпичная кладка – классический вариант устройства печи, так как материал прогревается равномерно и медленно.

  • одинарный красный кирпич М-200 – 1600 шт;
  • шамотный кирпич Ш-8 – 250 шт;
  • клиновидный шамотный кирпич Ш-44 – 100 шт;
  • дымовая задвижка 26х26 сантиметров – 2 шт;
  • дымовая задвижка 13х26 сантиметров – 3 шт;
  • заслонка (размеры определяются по месту) – 1 шт;
  • двухконфорочная варочная плита (размеры определяются по ходу дела) – 1 шт;
  • колосниковая решетка 20х28 сантиметров – 5 шт;
  • топочная дверка 21х25 сантиметров – 1 шт;
  • поддувальная дверка 14х25 сантиметров – 1 шт;
  • прочистная дверка 7х13 сантиметров – 2 шт;
  • стальной уголок 60х60х5 миллиметров – 1,5 м;
  • стальная полоска 50х5 миллиметров – 20 м;
  • шамотная глина – 100 кг;
  • песок, обыкновенная глина – количество определяется по необходимости в материале.

Пошаговая порядовка

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом.

Размер печи, порядовка которой содержится в материале, будет составлять 2000х1200 мм. Теплоемкость – 3009 ккал в час. Труба здесь коренная, будет примыкать к левой стене.

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Во втором ряду кладку следует выполнять перевязкой швов полностью во всех направлениях.

Третий ряд укладывается так же, как и первый, кроме места формирования зольника плиты. В данном месте необходимо класть на 50 мм укороченные кирпичи, при этом должен образоваться промежуток в 190 мм, после чего продолжается кладка первого ряда. Глубина зольника равняется 380 мм (полтора кирпича), а высота при этом будет 65 мм.

Первые три ряда укороченной трубы будут представлять собой сплошную кладку .

В четвертом ряду кладка начинается с обреза (уступа), который выполняется так же, как и в обыкновенной конструкции русской печи.

С фасада стены печи нужно будет образовать упоры свода малого подпечка. Далее надо оставить проем, ширина которого 120 мм, в коренной трубе. Данный проем предназначается для выполнения чистки.

С правой же стороны трубы располагается большой подпечек. Для его свода пяту образуют на шестом ряду, а пяту для арки с толщиной 250 мм – на седьмом. Одна и та же опалубка используется для того, чтобы выполнить устройство свода и арки большого подпечка.

Усовершенствованный вариант

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Плиту следует размещать в шестке. Она будет состоять из малого подпечка, который перекрывается сводом. Он будет передавать распор на пяту. В коренной трубе, которая примыкает к печи, устанавливается задвижка, к которой будет подходить газоход. Продукты сгорания начнут путь по газоходу и будут огибать перевал, который ограничивает топливник с торца.

В связи с тем, что печь предназначается для любого вида твердого топлива, она будет содержать колосниковую решетку и зольник, который размещается под топочной дверцей.

Пятый ряд. Для того, чтобы перекрыть зольник. следует уложить полномерный кирпич над его проемом, который будет опираться на стенки. Следующий ряд должен быть размещен таким образом, чтобы в кладке шов пришелся на середину кирпича предыдущего ряда.

В шестом ряду монтируется колосниковая решетка. Для того, чтобы расширить решетку под воздействием температуры, между стенками и решеткой нужно оставить зазор, который будет равен приблизительно 5 миллиметрам.

В седьмом ряду начинается формирование проема для топочной дверки. Для этого две трехчетвертные части следует класть впереди ряда. Помимо того, каждый из кирпичей понадобится перерубить вдоль, отколов от них по 30 мм. Это обеспечит перевязку в восьмом ряду.

Ширина топливника в нижней плоскости составляет 250 мм. Он ограничивается перевалом с задней стороны, который размещается на своде.

Кирпичи, изображенные на рисунке, у которых стесаны тычки, будут служить основанием перевала, с помощью которого огненный факел из топливника не сможет попасть в дымовую трубу.

На кирпичи, которые лежат в основании перевала, укладывается еще три ряда по два кирпича.

На перевале, помимо кирпичей, которые обращены к задвижке, следует стесывать и кирпичи верхнего ряда, однако уже со стороны топливника. Перевал способен обеспечить достаточно хорошие аэродинамические характеристики плиты.

Каждый уровень печки выкладывается в соответствии со схемой. Нижний слой составляется влагоустойчивыми (перекалёнными) кирпичами.

Топливник плиты, который имеет высоту 280 миллиметров, будет состоять из четырех рядов кирпичей, которые укладываются плашмя. Для того, чтобы увеличить топочный объем, два средних ряда (восьмой и девятый) должны быть скошенными. На десятом ряду размещается варочный настил.

Газоход начинается с шестого ряда кладки. Тыльная сторона перевала будет сопряжена с газоходом. За лицевой стороной печки левая сторона газохода образует угол с коренной трубой. Сечение газохода полностью везде должно быть как минимум 200х200 мм. Следовательно, углы кирпичей, которые образуют плоскость газохода, понадобится стесывать.

Девятый ряд. Кирпичи перекрытия газохода, которые напущены вовнутрь кладки, тоже стесываются. Данный ряд завершается кирпичами, которые уложены над задвижкой.

В десятом ряду перекрывается дымоход. Происходит завершение кладки плиты. В данном ряду понадобится перекрыть топочную дверку плиты. На рамку двери укладывается полосовая сталь, которая имеет ширину 50 мм и длину 400 мм. Она будет служить опорой для кирпичной кладки. Придавать жесткость плите будет рама из угловой стали, которая обрамляет кладку десятого ряда.

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом. Прежде чем попасть в трубу, они будут обогревать их.

В тот момент, когда помещение отапливать плитой не нужно, дымовые газы из щитка направляются непосредственно в трубу: одна задвижка закрывается, а другая открывается.

В летний период времени обе задвижки могут быть закрытыми. В процессе приготовления плитой пищи горячие газы будут уходить из плиты, минуя при этом массив печи. При этом нужно обязательно открыть задвижку плиты.

Процесс отделки мини печки

Неверно подобранные растворы могут сразу и не потрескаться, и даже не осыпаться на следующий день, но все равно служить будут недолго.

Строительство печки с подтопком и камином – достаточно долгий процесс. Часто люди с нетерпением ожидают его окончания. Наиболее трудоемкой и продолжительной частью работ является кирпичная кладка. Однако даже после того, как будет положен последний кирпич, будет рано считать дело законченным. Понадобится также выполнить отделку, в которой нуждается мини теплушка.

В случае, если мини печка весьма аккуратно сложена из красивого облицовочного кирпича, имеет гладкую лицевую грань и прямые углы, можно обойтись и без дополнительной отделки. Однако у достаточно большого количества людей есть свои предубеждения по поводу того, что кирпичной кладки вовсе не должно быть в доме. Следовательно, теплушка часто предоставляется оштукатуренной и побеленной.

Традиционным способом будет простое обмазывание глиняным раствором.

Делается это без применения каких-либо особых инструментов – набрасывается глина и смоченной ладонью заглаживается.

Поверхность после подобного процесса отделки может получиться не совершенно ровной, со следами ручной работы. Стоит понимать, что на сегодняшний день данный прием широко используется для того, чтобы создать что-либо уникальное в дизайне интерьеров.

Современная технология нанесения штукатурки подразумевает использование специальных инструментов. среди которых будут кельмы, которые понадобятся для нанесения раствора, полутерок для того, чтобы разравнивать нанесенный раствор, терка, которой раствор уплотняется и выравнивается круговыми движениями поверхность.

Теплушка может быть оштукатурена исключительно тогда, когда она просохнет на все 100%. Прежде чем перейти к данному процессу, следует ее протопить. Раствор будет состоять из глины и песка в соотношении две части песка на одну часть глины.

Как сделать русскую печь?

  • Специфика кладки современной русской печи
  • Установка обязательных приборов для печи

Русская печь с подтопком
По времени создания самой старой считается черная русская печь. Также ее называли курной. На опечье, так величали своеобразное возвышение, водрузился свод, имеющий толстые стены. Под ним — горнило (пространство, разместившееся под сводом). Пищу ставили, затем подкидывали дрова через маленькое устье, перед которым находился шесток, напоминающий столик.

Все чаще и чаще в частных домах встречаются печи. Они используются для отопления, готовки и просто для красоты.

От данной печи валил дым сначала в избушку, а далее через окошко находил путь наружу. Чтобы навсегда убрать сей недостаток, придумали перетрубье (там собирался дым) и трубу для дыма. Но даже такая модернизированная печь не прогревала пол. В итоге была придумано устройство новой печи с подтопком. Она схожа с классической, но в шестке размещается плита и есть подтопок, а топка отдельная. От русской печи с подтопком дымоходы идут по нескольким стенам либо по одной. Обычно растапливали подтопок, но при сильных морозах использовали горнило, чтобы было теплее.

Специфика кладки современной русской печи

Схема устройства отопительной прямоугольной толстостенной печи ПТО-2300.

Если намечается устройство современной русской печи (с весом до 750 кг), то огневище определяют прямо на полу, если он довольно надежный. В противном случае пол укрепляют балками.

Когда же будущая русская печь с более тяжелым весом (свыше 750 кг), то ее размещают на надежном фундаменте.

Схема печи “Сахара”.

За кладку русской печи принимаются, если присутствует постоянная кровля либо над местом, где намечается устройство очага, есть временное покрытие. Дымоход либо топливник данных печей кладут, не забыв про заблаговременный подбор кирпича. Принимая в расчет перевязку всех швов, кирпич из печной кладки притесывают. Когда кирпичи будут одинакового размера и есть в наличии чертежи порядовок, то кирпич начинают укладывать сразу на раствор. Потом ряды, идущие от опоры печки до нижней части дымоходов, можно класть без предшествующей разверстки.

Кладка, проделанная мастерком, применяется в основании русской печки, а не для стенок ее дымохода.

Купленный кирпич из глины нужно смочить перед началом укладки. Если в процессе кладки применяется тугоплавкий кирпич, то его можно лишь сполоснуть.

Устройство кладки этих печей должно происходить с применением перевязки швов. Кроме того, обязательно следует помнить: перекрытие всех швов по вертикали нужно создавать не меньше полкирпича. Работая с дымоходом и с топливником, нельзя обмазывать их раствором из глины. Ровным покрытие дымохода будет только при аккуратном осуществлении самой кладки. Выложив около 5 линий, мокрой тряпкой затирают появившиеся поверхности.
Печь русская: правила укладки
Когда устройство огневища предполагает, что русская печь будет размещаться на фундаменте, то стоит проконтролировать его качество и горизонтальную плоскость, где будет сосредоточена стартовая кирпичная линия. В этом помогут 2 инструмента: уровень и правило. Затем проверяют, насколько прямые углы прочного основания. Потом шнуром определяют, какова длина среди противоположных углов. Если кладку сделали верно, данные параметры будут равнозначны. Еще раз сверяют, насколько стороны строящейся печи параллельны имеющимся стенам в доме, проход печной дымовой трубы сквозь крышу и ту сторону строящейся печи, где предполагается дверка для топки. Сначала стоит уложить первый ряд из кирпича, потом идет защита от влаги — изоляционный слой. При укладке надо руководствоваться планом: придерживаться порядовок. Проявлять бдительность нужно и при монтаже печных приборов.

Отверстия в печных стенках, предназначенные для поддувальных, а также дверей для топки, перекрывают, производя потихоньку напуск кирпича. Высота необходимого перекрытия (в любом из выбранных мест) должна быть по своей величине не менее 2 рядов кирпича. Еще одно правило: перекрытием для более широких отверстий служат своды и арки. Последние кладут в полкирпича на опалубке, созданной из деревянных брусков, которая базируется на дуге, сделанной из клиновидных кирпичей. Во каждом ряду должно быть нечетное количество кирпичей. Верхний средний кирпич фиксирует свод. Как только данная кладка высохла, нужно убрать опалубку и кружала.

Кладку сводов готовят с перевязкой смежных линий в полкирпича, чтобы поперечные швы не оказались сквозными. Швы, расположенные с лицевой стороны, по толщине будут небольшими — всего 3 мм.

Арки и своды стараются расширить боковые стены, на которые они упираются. Чем меньше по величине стрела поднятия свода, тем распор больше. Чтобы уберечь свод от трещин, его стягивают (это происходит на уровне опор) либо в этом месте создают более толстые стены.

Вернуться к оглавлению

Установка обязательных приборов для печи

Приборы, которые обязана иметь любая русская печь, устанавливают и фиксируют по мере кладки. При нагревании металл нагревается больше, чем кирпичная кладка. Потому, производя печную топку, не стоит удивляться деформации металлических рамок дверок. Исход — рамка расширяется и попросту выпадает. Во избежание этого рамки дверок для топки закрепляют с промежутком (4-5 мм) между кладкой и рамкой, который нужно заполнить шнуром с асбестом. Для надежности рамки укрепляют с помощью лапок. Между кирпичами помещают лапки и фиксируют, используя кирпич и раствор. Рамку со шнуром стоит ввести как можно плотнее в проем. Промеж кладки и рамки не должно быть пустот.

Отверстие, нужное для топки, можно перекрывать разными методами. Если длина кирпича превосходит ширину отверстия, осуществляют кладку кирпичом в прочный замок. При обратной ситуации — перемычкой.

Закончив кладку из глиняного кирпича, стоит заняться облицовкой печи. Стенки необходимо затереть сухим кирпичом красного цвета. Это поможет избавиться от засохших глиняных остатков. Далее расшивают швы: берут ложку из дерева и придают им вид полувалика. Необлицованная плоскость русской печки имеет лучшую теплоотдачу, но вид у нее неряшливый и грубоватый. В швах постепенно накапливается пыль. Потому печь следует покрыть плиткой.

Печь с подтопком

Печь русская с подтопком, показанная на рис. 1, имеет небольшую варочную камеру 1 . поэтому ее верх не предназначен для того, чтобы на ней спать. В печи есть газоход 2 для самовара. Данная печь отличается от предыдущей тем, что благодаря наличию подтопка у нее лучшая теплоотдача. В этой печи в левой стенке в глухом месте есть шкаф 3 .

Рис. 1а. Печь с подтопком (вид спереди)

Рис. 1б. Печь с подтопком. Порядовки (ряды 1-6)

Печь кладут так. Со 2-го по 4-й ряды выкладывают из кирпича шкаф 3 . Дверку для шкаф можно не устанавливать, а вместо нее использовать заслонку. Шкаф 3 можно и не делать — это существенно не изменит принцип работы печи. Но лучше его сделать, так как он имеет одну важную особенность — его стенки вследствие контакта с топкой подтопка и горизонтальным газоходом (см. порядовку 3-го ряда) будут длительное время теплыми в процессе топки печи и после ее окончания. С 3-го по 4-й ряд выкладывают три окна чистки и устанавливают в них дверки. С 3-го по 5-й ряды выкладывают поддувало 4 и устанавливают поддувальную дверку 5 . а также выкладывают газоход 6 под духовым шкафом и газоход 7, идущий вдоль правой и задней стенок. В 5-м ряду по предварительно положенным железным пластинам перекрывают кирпичом дверку шкафа. Кроме этого, на 5-й ряд сверху шкафа 3 кладут асбестоцементную плиту 10 (вместо плиты можно положить несколько узких асбестоцементных пластин или металлическую плиту). Вровень с верхом 5-го ряда укладывают колосниковую решетку 8 . Перед началом кладки 6-го ряда на 5-й ряд устанавливают духовой шкаф 9 . В 6-м ряду перекрывают газоход 7 . При этом образуются два переходных окна. Кроме этого, вокруг колосниковой решетки выкладывают кладкой на плашку и на ребро нижнюю часть топки подтопка, в результате чего образуется углубление 11 для закладки топлива высотой в один ряд кирпичей. 6-м и 7-м рядами перекрывают шкаф 3 .

Рис. 1в. Печь с подтопком (вид сзади)

Рис. 1г. Печь с подтопком. Порядовки (ряды 7-12)

При этом в 6-м ряду пространство над асбестоцементной плитой заполняют набивкой. В 7-м ряду устанавливают топочную дверку 12 подтопка. В 7-м и 8-м рядах выкладывают горизонтальный переходной газоход с двумя окнами чистки с установкой в них дверок и начинают возводить перегородку 13 . 9-м рядом перекрывают вдоль задней стенки горизонтальный газоход и окна чистки с дверками. В 10-м ряду частично перекрывают газоход у правой стенки (см. разрез по В-В) и полностью перекрывают топочную дверку подтопка. В этом же ряду выполняют кладку над духовым шкафом, в результате чего над ним образуется первый газоход 14 . идущий из топки подтопка. В 11-м ряду вдоль правой стенки выкладывают горизонтальный газоход с окном чистки. Остальная кладка в этом ряду идет по 10-му ряду. Десять кирпичей, отмеченных галочкой на рисунках, которые являются подиной печи, укладывают не в процессе кладки 10-го ряда, а только после завершения кладки 11-го и 12-го рядов.


Рис. 1д. Печь с подтопком. Разрезы по А-А и Б-Б

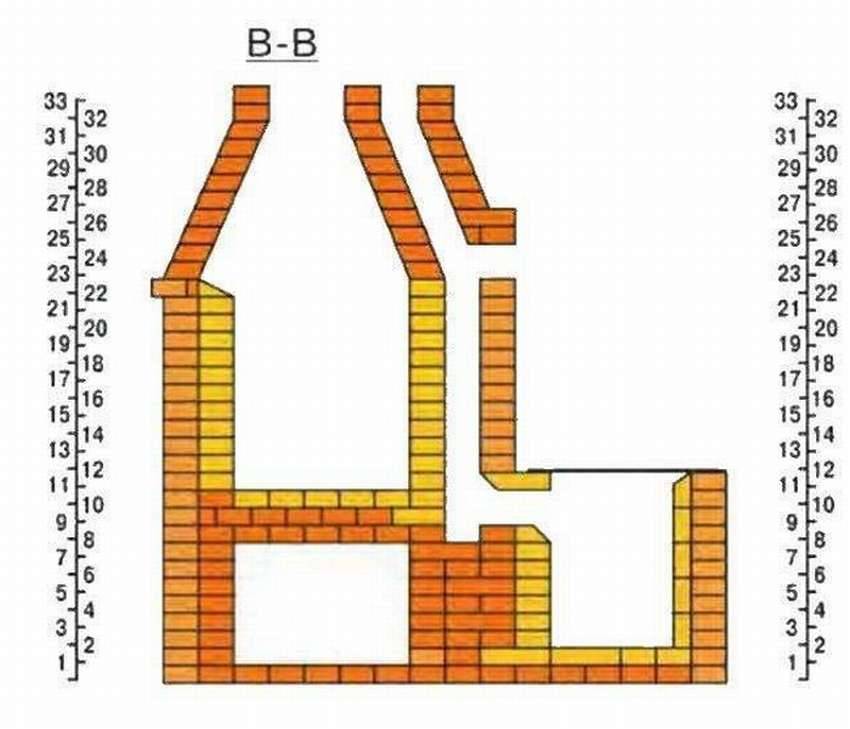

Рис. 1е. Печь с подтопком. Разрезы по В-В и Г-Г

Сверху на 11-й ряд заподлицо с передней стенкой устанавливают чугунную плиту 15 подтопка. С 12-го ряда начинают выкладывать окно устья 16 . После завершения кладки 12-го ряда делают засыпку, заполняя ею пространство, оставленное в 9-м и 10-м рядах (процесс выполнения засыпки подробно описан в предыдущем разделе). На засыпку плотно устанавливают кирпичи, отмеченные на рисунках галочкой, зазоры между ними засыпают песком, а уложенные кирпичи притирают сверху кирпичом, чтобы подина 17 была ровной, без выступов и впадин. Подина в данной печи — это, по существу, основание второй топки 18 . то есть топки собственно русской печи. Подину кладут вровень с верхом плиты подтопка. В 12-м ряду с помощью кирпича 19 регулируют размер газохода под размер задвижки 20 . 13-м рядом перекрывают окно чистки с дверкой. В 14-м ряду перекрывают середину газохода вдоль правой стенки печи (см. разрез по В-В). Сверху перекрытия устанавливают перегородку 21 на ребро. В 15-м и 1б-м рядах выкладывают очередное окно чистки и устанавливают в нем дверку (см. рис. 1а). С 15-го по 17-й ряды выкладывают переходной газоход. В устье устанавливают кружало, и из вытесанных половинок кирпича делают арку 22 . Арку можно класть так. После установки плиты берут нетолстый железный обруч от ненужной кадушки, отрезают от него полоску, равную по длине периметру устья, и сгибают ее по размеру устья. Затем оба конца полоски загибают. В результате получаются две Г-образные лапки 3-5 см. Наличие лапок позволяет втесать полукруглую полоску в стенки устья (ланки будут входить в стенки в основании устья). Таким образом, полоска будет являться кружалом, по которому делают кладку арки. В этом случае полоска останется навечно в кладке устья. Иногда это хорошо, так как полоска предохраняет от стирания и повреждения чугунами и противнями кирпичных стенок устья. Кладку стенок устья и арки желательно проверять по короткому правилу. После кладки устья устанавливают опалубку под возведение свода русской печи. По опалубке готовят пятовые кирпичи. После стесывания стенки 23 будут тонкими, но это не отразится на качестве кладки печи. Кладку свода 24 начинают после кладки 17-го ряда. В 18-м ряду делают перекрытие над шестком-порталом, предварительно положив на 17-й ряд железную пластину 25 под перекрытие. Образуется газосборник для русской печи 26 . В 18-м ряду устанавливают на ребро еще одну перегородку 27 . В результате этого вдоль правой стенки образуются четыре газохода подтопка. 19-м рядом частично, а 20-м рядом полностью перекрывают кладку свода русской печи. С 21-го ряда начинают напусками слева и справа уменьшать газосборник под вьюшку от русской печи. Результатом кладки является начало формирования общей тумбы, состоящей из газосборника 28 и отопительного щитка 29 от подтопка, находящегося под шестком, а в дальнейшем (с 25-го ряда) и газосборника для самовара. В 22-24-м рядах продолжают кладку с напусками (см. разрез по Б-Б). На 24-й ряд устанавливают на растворе квадратное основание под вьюшку 30 . В 25-м ряду устанавливают патрубок для самовара 31 и вьюшечную дверку 32 . Сверху 25-го ряда устанавливают первую задвижку 33 . В 25-м ряду прекращают кладку перегородки 27 и выкладывают газоход для самовара. В 2б-м ряду прекращают кладку в отопительном щитке еще одной перегородки. В результате этого над перегородками образуется переходной горизонтальный газоход с входом в спаренный газоход, состоящий из двух вертикальных каналов. В 27-м ряду соединяют газоход самоварницы с газоходом 34 русской печи. На 27-м ряду устанавливают вторую (предохранительную) задвижку 33 . На 28-м ряду в тумбе делают напуски под ее перекрытие и выкладывают перегородку 35 между газоходами от подтопка и собственно русской печи. 29-м рядом перекрывают тумбу, оставляя два выхода, соответственно, для двух газоходов. Перегородку между ними счесывают и делают постепенный напуск (см. разрез по Б-Б). 30-м и 31-м рядами закрепляют перекрытие тумбы печи. С 31-го ряда газоходы от двух печей и самовара объединяют в один общий газоход. С 31-го по 37-й ряды делают постепенное сужение общего газохода под размер газохода трубы. С 37-го ряда начинают кладку трубы.

Печь работает так. Открывают вьюшку, на подине поджигают топливо. Горящий из дров костер нагревает и варит пищу. Подина со сводом и стенки печи нагреваются. Газы из русской печи через окно устья выходят над шестком и тягой затягиваются в газосборник, откуда попадают в трубу. Для самовара открывают круглую крышку патрубка. На патрубок надевают железную трубу, идущую от самовара. Газы от горячего топлива в самоваре идут по трубе и через патрубок попадают в русскую печь и выше вьюшки идут прямо в трубу. Вода в самоваре нагревается до температуры кипения, но стенки печи не нагреваются.

В качестве отопительно-варочной, то есть при использовании подтопка, печь работает так. Обе задвижки 33 открывают, а задвижку 20 закрывают (зимой задвижка 20 всегда закрыта). Газы из топки поднимаются до плиты, затем переходят в узкий газоход между плитой и духовым шкафом и опускаются вниз. После этого они идут под шкаф и выходят в канал 7 (см. разрез по В-В). В процессе движения от топки газы нагревают плиту, духовой шкаф и в местах прохода и топки переднюю стенку. По каналу 7 газы проходят вдоль боковой и задней стенок, доходят до левой стенки и поднимаются вверх (см. разрезы по А-А и Г-Г), откуда идут до правой стенки, попутно нагревая в местах прохода заднюю стенку и немного шкаф 3 . Далее газы переходят к правой стенке, доходят до перегородки 13 . делают небольшой поворот и по вертикальному каналу поднимаются до верха печи. Оттуда они переходят в спаренный газоход, по которому опускаются вниз, попадают в вертикальный газоход и через две задвижки 33 выходят в трубу.

Рис. 1ж. Печь с подтопком. Порядовки (ряды 13-24)

Рис. 1з. Печь с подтопком. Порядовки (ряды 25-37)

Летом отопительно-варочная печь работает так. Задвижки 33 и 20 открыты. Газы из топки идут прямо в трубу, нагревая плиту, но не нагревая духовой шкаф, то есть он не работает (см. разрез по Б-Б).

Для кладки русской печи с подтопком потребуются (шт.): кирпич красный -990, кирпич огнеупорный — 20, дверка топочная 21×25 см — 2, дверка поддувальная 14×14 см — 1, дверка чистки — 7, дверка вьюшечная 14×25 см — 1, колосниковая решетка 25×25,5 см — 1, плита чугунная 41×71 см — 1, шкаф духовой 37x37x28 см — 1, задвижка 12×21 см — 3, патрубок для самовара — 1, вьюшка с внутренним диаметром 22 см — 1, асбесто-цементная плита 30×35 см — 1. Кроме этого, понадобятся металлические пластины длиной 113 см для перекрытия шестка-портала и длиной 1м- для перекрытия шкафа.
