Как сделать печь на масляной отработке своими руками

Печь на отработке

Электрическое отопление всегда было дорогостоящим, поэтому появилось много умельцев, сооружающих разнообразные модификации печей на отработанном масле. Это финансово выгодно, позволяет обогреть помещение любого объема, быстро и равномерно, кроме того, печи на отработке рациональны в тех случаях, когда нет необходимости в круглосуточном отоплении. При необходимости такую печь легко демонтировать и транспортировать в другое место или заменить. Устанавливать их желательно в нежилых помещениях (гаражи, мастерские, склады) с хорошей вентиляцией (для вывода всех испарений, которые вырабатываются в результате сгорания масла).

Содержание

  • Подготовка к работе и установка печи на отработке
    • Пошаговый процесс сборки печи на отработанном масле
  • Как запустить печь на отработке?
    • Печь на отработке масла своими руками, видео уроки по созданию

Подготовка к работе и установка печи на отработке

Температура сгорания отработанных нефтепродуктов очень велика. Металлические детали печи, раскаляясь, могут стать причиной пожара. Поэтому следует позаботиться о защите помещения от опасности возгорания. Надобности в возведении фундамента нет, однако на стены и пол в том месте, где будет располагаться печка, следует закрепить теплоизолирующий материал (например, асбестовые листы) и листы стали. Либо, используя кирпичи, выложить небольшую площадку-основание под печь.

Теперь, когда место под печь готово, подготовьте к работе сварочный аппарат, газовый резак, металлические трубы (для корпуса печи и труба небольшого диаметра для дымоотвода), петлю, арматуру (три куска) и листовую сталь.

Вырезаем верх и низ печи из стали

Пошаговый процесс сборки печи на отработанном масле

Из листовой стали необходимо заранее вырезать два круга (верх и низ печи), равных диаметру трубы – будущему корпусу печи. В центре кругов вырезаем отверстия. Оставшиеся после резки круги маленького диаметра откладываем, они пригодятся в дальнейшем. Ко дну печи герметично привариваем один из таких кругов с отверстием. Другой круг послужит крышкой печи

В центре кругов вырезаем отверстия

В центре кругов вырезаем отверстия 2

Далее на корпусе делаем отверстие под  дверцу, через которую будем производить заливку отработанного масла и соединяем трубу с донышком и верхушкой (ими служат стальные круги с отверстиями в центре).

В корпусе вырезаем отверстие под дверцу

Вырезанный со стенки трубы прямоугольный кусок стали оснащаем ручкой из гнутой арматуры и петлей, на которой будет держаться дверца. Для герметичности края дверцы обвариваем полосками стали. Заодно оборудуем печь ножками-подставками из арматуры или уголков (вырезаем 4 участка профиля равной длины и привариваем к корпусу печи).

Делаем петлю и крепим дверцу

Далее берем трубу небольшого диаметра и производим на ней несколько неглубоких вертикальных надрезов болгаркой.

Производим надрезы болгаркой

Получившуюся деталь сварочным аппаратом присоединяем к донышку печи.

Соединяем с дном печи с помощью сварки

Достаем отложенные металлические круги, оставшиеся после прорезания отверстий в донышке и верхушке печи. Один из кругов привариваем ко дну.

Делаем дно печи куда в последствии будем заливать масло

Делаем крышку. Берем оставшийся круг с отверстием в центре и привариваем к нему короткий отрезок трубы (диаметры трубы и внутреннего отверстия должны быть равны), к которому в дальнейшем будем производить подключение дымохода. Получившуюся деталь по периметру привариваем к трубе.

Делаем крышку

Вверху на корпусе печи высверливаем два отверстия для отвода теплого воздуха в помещение. Оборудуем отверстия заслонками (металлические круги, которые крепим к корпусу гайкой и болтом).

Отверстия для отвода из печи в помещение горячего воздуха

Чтобы печь не подвергалась коррозии и дольше прослужила, покрываем ее двумя-тремя слоями термостойкой краски.

Покрываем печь термостойкой краской

Как запустить печь на отработке?

Первым делом подключаем вертикальный дымоход (металлическую трубу надеваем на патрубок, расположенный на крышке печи) длиной минимум один метр. Затем просто заливаем отработанное масло на донышко печи (в чашу с отверстиями для доступа воздуха) и при помощи лучины разжигаем. После чего плотно закрываем дверцу. Обязательно помните про технику безопасности:

  • не оставляйте печь без присмотра;
  • не используйте для розжига легковоспламеняющиеся жидкости;
  • ;не используйте печь для сушки одежды и обуви.

Подключаем вертикальный дымоход

Заливаем отработанное масло на дно печи и поджигаем

Преимущество данной конструкции – возможность использования вместо отработанного масла обыкновенного твердого топлива (дров или топливных брикетов).

Модифицировать данную конструкцию можно вентилятором наддува и защитным экраном.

Сделать печь на отработке очень просто, если вы умеете обращаться с инструментами и располагаете недорогими материалами. А как будет приятно, когда ваше творение, сделанное своими руками будет обогревать вас и членов вашей семьи! Такое не стыдно и друзьям показать и похвастаться!

Печь на отработке масла своими руками, видео уроки по созданию

Первый вариант с более запутанной конструкцией.

Второй вариант с простой конструкцией, для которой не понадобятся даже чертежи:

Понравилась статья?
Сохраните, чтобы не потерять!

Печки на отработке для гаража. Печь для гаража на отработанном масле.

Содержание

  1. Печки на отработке для гаража. Печь для гаража на отработанном масле.
  2. Печь на отработке капельного типа. Изготовление капельной печи
  3. Экономичная печь на отработке.
  4. Горелка для печи на отработке. Как сделать горелку на отработке
  5. Печь на отработке из газового баллона. Достоинства и недостатки применения отработки для отопления
  6. Самодельная печь на отработке. Требования к установке и эксплуатации печи на масле
  7. Безопасная печь на отработке. Сообщества › Гараж Мечты › Блог › Производительная и безопасная печь на отработке для обычного гаража
  8. Видео уазТех: Отопление гаража или печка на отработке

Печки на отработке для гаража. Печь для гаража на отработанном масле.

Уважаемые посетители сайта «» сегодня мы с вами рассмотрим один из вариантов печи для гаража работающей на отработанном машинном масле.                              Автор: Сергей Самохин. Печь для гаража на отработке -это отличное решение в плане экономии, ведь отработанное масло имеется у каждого автолюбителя порой даже в избытке. По большому счету данное масло отход не имеющий права на вторичное использование в узлах и агрегатах авто. Умельцы приспособили отработку для пропитки доски, что продлевает срок службы древесины. Вообщем если подойти с головой -то любой отход можно превратить в доход, ну или конвертировать в тепло для гаража, мастерской или же сарая.

Конструкция печи на отработанном масле довольно проста в изготовлении и обслуживании. Начнем с самого низа 1) Бак для отработки, заполняется топливом на половину, в нем же происходит поджиг топлива. Внимание!!! горит не само масло, а только его пары! 2) Вертикальная труба соединенная с баком имеет ряд отверстий для естественного доступа воздуха к очагу горения. 3) Камера горения, кстати печь не дымит и не коптит, потому как все полностью сгорает. 4) Дымоход для отвода газов. 5) Теплообменник и система принудительной циркуляции воздуха. Вентиляторы от автомобильных печек, большей мощностью на отвод воздуха из гаража, а меньшей непосредственно на горелку, для чего использован выпрямитель на 12 V 10 А из под зарядника АКБ.



Устройство и принцип действия данной печи заключается  в следующем, в отверстие расположенном на крышке заливается отработанное машинное масло. Крышка играет так же роль поддувала, тоесть с её помощью регулируется интенсивность горения. Поджиг производится так же через заливное отверстие, газовой горелкой, факелом, или жидкостью для розжига, пары масла начинают воспламеняться через 2-3 минуты после поджига «отработки» Так же данная конструкция имеет автоматическую подачу топлива в «поилку» для чего установлен бак на 18 л и соединен медной трубкой 8 мм, подача идет капельно потому как отверстие на конце трубки равно диаметру швейной иглы. Установлен кран для перекрытия подачи жидкости из бака в поилку.  «ПОИЛКА» -это дозатор с помощью которого узнается уровень масла в горелке.

Чертеж и схема работы печи на отработанном масле сделанной своими руками .

 1) ёмкость для масла 2) поилка 3) крышка ёмкости 4-6) трубы для циркуляции воздуха 7) вентилятор для подачи воздуха 8)дымоход 9) толстостенная труба 10) теплообменник 11) вентилятор горелки 12) теплообменник №2 13) отверстие с крышечкой 14) труба толстостенная 15) труба водопроводная ø32 мм 16) низ горелки 17) муфта 32 мм внизу заварена, в центре отверстия 5 мм, по бокам 7 отверстий d8 мм .  Вот такую печь на отработанном масле вполне можно сделать самостоятельно для отопления гаража в период зимних холодов, работать и ремонтировать автомобиль в теплом помещении гораздо удобнее и комфортнее нежеле в промерзшем) Спасибо за внимание!

Печь на отработке капельного типа. Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность.

Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений.

В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Экономичная печь на отработке.

Про саму печку я писал в предыдущей записи ( печка на отработке ).
Но тогда я еще не знал, на что она на самом деле способна.
___________________________

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать с выбухами. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Закрыто

Открыто

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

___________________________

Раз уж эта печка надолго поселилась у меня в гараже, занялся ее благоустройством.
Первым делом сделал съемный экран из металлической сетки:

Безопасность, как-никак. Да и вид более эстетичный стал.

А на дымоход сделал из оцинковки хомут и пару крючков:

Очень удобно сушить, к примеру, промокшие перчатки.

Это только начало тюнинга) Не оставляю мысли сделать подачу масла насосом, присобачить для лучшей теплоотдачи радиатор на дымоход (он тоже огого как греется), придумать что-нибудь для более удобной чистки печки от золы и сажи. Но это всё можно делать уже не спеша, наслаждаясь теплом в гараже))).
___________________________

Раньше зима была ужасным неприятным межсезоньем, когда, приходя в гараж, пытаешься ледяными руками что-нибудь сделать, и уезжаешь домой не потому что пора, а потому что замерз.
Но теперь…
Теперь всё по-другому)))
___________________________

PS. Еще добавил фото некоторых изменений.
Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Горелка для печи на отработке. Как сделать горелку на отработке

Для того чтобы сделать горелку на отработанном масле своими руками, потребуется:

  • крестовина для водопроводных труб с внутренней резьбой, диаметром 2 дюйма;
  • кусок двухдюймовой трубы с нарезанной внешней резьбой, длиной 15-20 см;
  • медная трубка диаметром 10 миллиметров для подачи топлива;
  • металлическая трубка для подачи воздуха;
  • компрессор 2-4 бар;
  • масляный насос;
  • фитинги для присоединения топливопровода;
  • вентиль для топливной магистрали для регулировки поступления топлива;
  • полусфера — латунная мебельная ручка или сферическая гайка.

Детали для сборки горелки на отработке

Насос подойдет от любого легкового автомобиля или мотоцикла, его приводной вал надо будет соединить с электродвигателем. Компрессор лучше всего взять от хододильника- они приспособлены к продолжительной работе.

Трубка вкручивается в одно из отверстий крестовины, в противоположное ввинчивается заглушка с закрепленной на ней полусферой таким образом, чтобы она находилась в центре крестовины. Сзади через заглушку к полусфере подводится трубка подачи воздуха.

В верхнее отверстие крестовины крепят топливопровод, из которого отработка будет капать на полусферу. Нижнее отверстие выводят в поддон для сбора несгоревшего масла. Все основные узлы горелки на отработанном масле, собранной своими руками:

  • крестовину в сборе;
  • компрессор;
  • топливный бак;
  • насос;
  • блок питания и управления;

закрепляют на раме, сваренной из стального уголка.

Печь на отработке из газового баллона. Достоинства и недостатки применения отработки для отопления

Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.

Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.

Среди преимуществ отработки можно назвать:

  • отсутствие копоти и гари во время сжигания;
  • пожарная безопасность – сгорают только пары, а не само отработанное масло;
  • удобство в использовании.

Есть у этого топлива и ряд недостатков, в частности:

  • Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
  • По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
  • При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.

Источник: https://otoplen-dom.ru/stati/pech-na-otrabotke-dlya-garazha-plyusy-i-minusy-pechi-dlya-garazha-na-otrabotannom-masle

Самодельная печь на отработке. Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей. Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться.

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Важно! В помещении, где располагается печь, должна быть организована хорошая система естественной приточно-вытяжной вентиляции.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Безопасная печь на отработке. Сообщества › Гараж Мечты › Блог › Производительная и безопасная печь на отработке для обычного гаража

В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.
В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.

Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.

Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.

Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.

Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.

Полный размер

печь в перевёрнутом положении

Полный размер

воздуховод из листа 2мм

Полный размер

элементы воздуховода 2мм

Полный размер

первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет

Полный размер

далее пошли в бой

Полный размер

процесс сварки

Полный размер

мегатронная пушка

Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.

Полный размер

радиаторные пластины, как в добротных советских транзисторных УНЧ =)

Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.

Полный размер

термокраска до 700 град С

После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.

Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.

Видео уазТех: Отопление гаража или печка на отработке

как сделать своими руками, какую выбрать с фото

Автомобилисты, в силу некоторых причин, иногда проводят в гараже не по часу-два, а гораздо больше. Это работы, связанные с обслуживанием автомобиля, ремонт, завозка и сортировка домашней консервации, другие трудоемкие операции. Находиться в неотапливаемом помещении, в том числе зимой, не слишком приятно и полезно для здоровья. Выходом из сложившегося положения станет устройство печи на отработанном масле в гараже.

Содержание

  • 1 Плюсы и минусы использования печки на отработке в гараже
  • 2 Принцип работы
  • 3 Расход топлива и экономическая целесообразность
  • 4 Варианты конструкций
    • 4.1 Печь на отработке с водяным контуром
    • 4.2 Дровяная
    • 4.3 Кирпичная печка
    • 4.4 Паровая
    • 4.5 Ракетная
    • 4.6 Металлическая
    • 4.7 Компактные модели печей на отработанном масле
  • 5 Печь на отработке: чертежи и схемы
  • 6 Необходимые инструменты и материалы для изготовления агрегата
  • 7 Пошаговая технология изготовления печи своими руками
  • 8 Устанавливаем и тестируем устройство

Плюсы и минусы использования печки на отработке в гараже

Интерес автолюбителей к системам обогрева для гаражей не случаен. Даже смена резины с летней на зимнюю и наоборот требует времени. А возиться с обувкой машины в холодном, как погреб, помещении не хочется. Сразу же возникает идея установить обогреватель. А лучше – печь – недорогую, экономичную и с достойным КПД.


Существующие решения дороги, сложны в обслуживании. Иногда потребление топлива у них выше, чем собственно тепловой эффект. На помощь придет печь на использованном масле. Она лишена большинства недостатков, к тому же обладает неоспоримыми достоинствами:
  • использует отходы, которые не стоят ничего;
  • быстро нагревает помещение, гараж;
  • проста в обслуживании, неприхотлива;
  • не создает токсичных выбросов в атмосферу;
  • безопасна;
  • помогает утилизировать масло, которое скапливается у частников, в сервисах;
  • универсальна – подходит для домиков, саун, гаражей.

Пожалуй, стоит разбавить этот бочонок меда ложкой дегтя – речь идет о недостатках печки. Это склонность к самовозгоранию при проливах масла, ограничение на использование (нельзя оставлять печь горящей без присмотра), запрет на установку в пожароопасных помещениях. Впрочем, достоинств у нее все-таки больше.

Ниже приведены приблизительные характеристики масляной печи для гаража:

  • длина дымохода – (минимум) 4 метра;
  • диаметр вытяжной трубы – 100 миллиметров;
  • габариты (высота, ширина, глубина) – 700х300х500 миллиметров;
  • масса без топлива – около 30 килограмм.

Принцип работы

Работа печи основана на сгорании в закрытой емкости паров моторного масла. Продукт не просто наидешевейший, а бросовый. Чаще всего отработанное масло и его утилизация – это предмет головной боли для СТО, владельцев гаражей. Ведь выливать отработку в грунт, бытовую канализацию категорически нельзя. А здесь «вредное» масло заливается в печку, и служит на пользу человеку.

Конструкция самой распространенной модификации, из металла, состоит из цилиндрических баков, нижнего и верхнего, короткого переходного отсека и дымохода. Проще и представить сложно. Сначала происходит разогрев топлива в первом баке: масло закипает, начинает испаряться, газообразный продукт переходит в следующий отсек (короткую трубу). Здесь масляные пары смешиваются с кислородом, интенсивно воспламеняются и полностью сгорают в последнем, верхнем резервуаре. А уже оттуда выхлопные газы по дымоходу выбрасываются в атмосферу.

По желанию обогреватель дополняют лотком для долива масла. От хозяина требуется немного: заполнить бак отработкой, поджечь и следить за нормальной работой топки.

Расход топлива и экономическая целесообразность

По утверждению опытных «печников», такая топка сохраняет работоспособность при заправке 1 литром отработки. Фактические данные выглядят так: номинальное значение – 0,5 литра, максимальное – 2 литра в час. Комментарии излишни – конкурентов у печи по экономичности, дешевизне обслуживания нет.

Затраты на изготовление или приобретение готовой установки окупятся быстро. А выгода налицо: топливо достается даром, коэффициент полезного действия у такой «смешной» печки несоизмеримо серьезный – 0,75.

Варианты конструкций

На основе базовой разработаны и успешно используются конструкции печек нескольких видов. Каждый из них наделен достоинствами и недостатками, оправдывает свое применение в конкретной ситуации. Это варианты с наддувом, водяной рубашкой, на комбинированном топливе и другие.

Печь на отработке с водяным контуром

Добавление дополнительного теплообменника, водяного контура увеличивает эффективность печи. Трубы располагаются в зоне верхнего бака. Далее вода может поступать в радиатор самотеком или прокачиваться по системе отопления.

Дровяная

Печь на дровах – это классика. Ее главный недостаток заключается в низкой эффективности. Если немного доработать конструкцию, добавить ребра снаружи, для рассеивания тепла, или встроить внутри лабиринт (двухходовая печь), то КПД удается, хоть немного, но повысить.

Кирпичная печка

Кирпич относится к материалам с хорошей теплопроводностью. Поэтому из него и дома строили, и печи клали.

Проблема устройства полезной кирпичной «буржуйки» заключается в необходимости наличия свободного пространства, которого в гараже обычно не так много. И любителям за кладку лучше не браться: есть все шансы безнадежно испортить дело.

Паровая

Паровой агрегат «работает» с самыми высокими температурами, ведь чтобы довести воду до парообразного состояния, в топке должно быть очень горячо. Считается бюджетным вариантом печи для гаража, но требует установки котла, узла турбонаддува и охладителя.

Ракетная

Она же реактивная, печь получила свое название из-за характерного выхлопа пламени и звука горения. Секрет конструкции в особом расположении труб: огонь из топки, расположенной горизонтально, устремляется в вертикальный (иногда наклонный) дымоход.

Металлическая

Печь из металла в гараже относится к самым распространенным. Ее можно создать буквально из того, что есть под рукой: старый газовый баллон, обрезки труб, листового металла. При грамотном изготовлении такая печь прослужит долго.

Компактные модели печей на отработанном масле

Как и в других ситуациях, встречаются различные конструкции печей – от малюток, которые переносятся в руках, до гигантов, устанавливаемых стационарно. Компактные модели отличаются хорошим КПД, быстро монтируются, неприхотливы в обслуживании. Но нуждаются в регулярной чистке (как и другие печи).

Печь на отработке: чертежи и схемы

Практические примеры самодельных печей легко отыскать в сети. В простейшем варианте это 2 цилиндрических бака одинакового диаметра (верхний и нижний), соединенные переходником, дожигателем с перфорацией (отрезок трубы). Чтобы изготовить такую печь, не понадобятся сложные расчеты. Достаточно будет эскиза и четкого представления, как это должно выглядеть в натуре. Единственное серьезное требование – длина дымохода – не менее 4 метров.

Необходимые инструменты и материалы для изготовления агрегата

Для самодельной печи понадобятся: электроинструмент (угловая шлифмашина, дрель), сварочный трансформатор, струбцины. Из материалов будут нужны листовой металл, обрезки трубы. Если найти подходящую емкость (бочку, газовый баллон), а потом аккуратно вырезать из нее 2 кольцевых фрагмента, то получатся заготовки для баков. Останется дополнить их крышками, обварить и соединить между собой.

Пошаговая технология изготовления печи своими руками

Начинают с выбора материала. Предпочтение отдается не ржавому, а в нормальном состоянии металлу, без дефектов, раковин и трещин. Алгоритм дальнейших действий такой:

  1. Вырезают заготовки для баков печи. Они подобны, только отличаются крышками. У нижнего днище сплошное, из верхнего торца выходит патрубок. У другого, соответственно, внизу по центру вваривается дожигатель, вверху – выход дымохода (со смещением от центра).
  2. Выбирают отрезок трубы для дожигателя. В стенках высверливаются отверстия для забора воздуха.
  3. Собираются баки. У нижнего днище сплошное, это важно не перепутать. В верхний бак внизу вваривается труба дожигателя, вверху – патрубок для дымохода печи. В нижнем предусматривается заслонка, как в обычной буржуйке (можно сделать потом).
  4. Швы проверяют на качество, оббивают шлак и зачищают. Остывшая печь готова к испытаниям.

Устанавливаем и тестируем устройство

Печь устанавливается в пожаробезопасном месте, не на деревянный (линолеумный) пол. Желательно предусмотреть в гараже емкость с песком на случай возгорания. Сквозняки, монтаж в стесненных условиях (под навесными полками, стеллажами) исключены. Заливают в нижний бак масло. Желательно очистить его перед использованием, дать отстояться.

Дымоход должен быть установлен обязательно, в противном случае печкой в гараже пользоваться нельзя. В масле не допускаются примеси воды. Сначала заливают небольшую порцию, пару литров. Затем, с помощью фитиля из бумаги, поджигают масло в баке. Открывая или закрывая заслонку, добиваются стабильной тяги. Через 2-3 минуты печка выходит в рабочий режим, масло закипает. Агрегат готов к использованию.

Печь на отработке с водяной рубашкой

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Содержание

  1. Особенности печей на отработке
  2. Конструкция на отработке и принцип действия
  3. Плюсы и минусы печи на отработке
  4. Требования к топливу
  5. На отработке: эскизы и чертежи
  6. Круглая печь из листового металла
  7. Из металлической трубы с водяным контуром
  8. Из профилированной трубы
  9. Из газового баллона
  10. Технология изготовления печи на отработанном масле
  11. Как подключить к печи на отработке водяной контур
  12. Противопожарные меры и правила эксплуатации
  13. Самодельная печь на отработке с водяным контуром (42 фото изготовления)
  14. Использованы материалы:
  15. Печка на отработке с водяной рубашкой ))) — Сообщество «Гаражные дела» на DRIVE2
  16. Печь на отработке с водяным контуром
  17. Печь на отработанном масле с водяным контуром
  18. Выбор конструкции печи
  19. Требования к самодельному агрегату, месту установки и топливу
  20. Монтажные работы
  21. Заключение
  22. Видео на тему
  23. Печь на отработке с водяным контуром своими руками
  24. Основные характеристики водяной печи на отработке
  25. Преимущества эксплуатации печки с водяным контуром
  26. Изготовление котлов своими руками
  27. Чем хороша кирпичная печь с водяным котлом
  28. Печь на отработке с водяным контуром – общая информация
  29. Принцип работы и конструкция печки на отработке
  30. Разновидности печей на отработке
  31. Преимущества и недостатки печек на отработке
  32. Какие требования предъявляются к печам на отработке
  33. Заключение
  34. Печь на отработке с водяным контуром
  35. Виды и методы изготовления печи на отработке с водяным контуром
  36. Основные характеристики водяной печи на отработке
  37. Преимущества эксплуатации печки с водяным контуром
  38. Изготовление котлов своими руками
  39. Чем хороша кирпичная печь с водяным котлом
  40. Печь с водяным контуром на отработке – как сделать своими руками.
  41. Как работает агрегат на отработанном масле
  42. Конструкция печи
  43. Зачем нужен водяной контур
  44. Похожие статьи:
  45. Как сделать печку на отработке с водяным контуром, используя чертежи?
  46. Особенности печей на отработке
  47. Конструкция на отработке и принцип действия
  48. Плюсы и минусы печи на отработке
  49. Требования к топливу
  50. На отработке: эскизы и чертежи
  51. Круглая печь из листового металла
  52. Из металлической трубы с водяным контуром
  53. Из профилированной трубы
  54. Из газового баллона
  55. Технология изготовления печи на отработанном масле
  56. Как подключить к печи на отработке водяной контур
  57. Противопожарные меры и правила эксплуатации
  58. Принцип работы и конструкция печи на отработке
  59. Водогрейные котлы Energy Logic на отработанных маслах
  60. Использованы материалы:

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

Достоинства печи:

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.

Недостатки:

  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.

Устройство и принцип действия котла, использующего отработанное масло

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Чертёж цилиндрического двухобъёмного котла

Нижний отсек одновременно является ёмкостью для горючего, испарителем и зоной первичного горения. Для заливки топлива, розжига и регулирования притока воздуха на его верхней плоскости вырезано отверстие, которое можно полностью или частично перекрывать при помощи лючка поворотного типа. Снизу печка оборудована ножками, которые обеспечивают устойчивость конструкции и создают зазор между её днищем и полом.

Схема котла с открытой камерой сгорания

В верхнюю плоскость топочного отсека вварена труба с отверстиями. Этот полый цилиндр представляет собой дожигающую камеру. В ней происходит пиролизное разложение и сгорание испаряющегося топлива (вторичное дожигание). На верхнем срезе перфорированной трубы смонтирована практически такая же ёмкость, как и снизу. Перегородка, которая разделяет её внутреннее пространство на две зоны, снижает скорость продуктов горения и обеспечивает полноту их окисления соединениями азота. Кроме того, верхняя камера является ещё и теплообменником, который работает как инфракрасный и конвекционный нагреватель.

Смонтированная на верхнем модуле дымовая труба создаёт необходимую тягу и отводит остаточные продукты сгорания наружу. Чтобы обезопасить процесс доливки отработки в нижний бачок, к нему приваривают трубку, соединённую с отдельной ёмкостью. Залитое в печку масло поджигают при помощи ветоши, смоченной в бензине или керосине. После этого лючком регулируют приток воздуха в зону первичного горения.

Установив на вертикальной трубе водяную рубашку или контур, получают котёл, который можно с успехом использовать в системах отопления или горячего водоснабжения. При этом важно оставить зазор до перфорированного цилиндра не менее 50–70 мм, чтобы обеспечить свободный приток воздуха в зону вторичного горения.

Чертёж простого котла с пламенной чашей приведён ниже. Его размеры обеспечивают тепловую мощность около 15 кВт. При этом требуется не более 1.5 литра использованного автомобильного масла в час. Воздух в зону горения поступает с помощью небольшого вентилятора или турбины. Подача отработанного топлива происходит порционно, для чего бак с маслом оснащается вентилем, которым можно регулировать количество горючего или полностью прекратить его подачу.

Чертёж котла с пламенной чашей

Для дожигания паров отработки центральная труба оснащается системой отверстий и прорезей. Благодаря такой конструкции, вокруг пламенной чаши происходят такие же процессы, как и в двухобъёмной печи. Горючие газы удаляются через дымоход, установленный в верхней части камеры сгорания. При его обустройстве следует избегать резких поворотов и углов, а высота дымовой трубы должна составлять не менее 4 м. Это обеспечит тягу, достаточную для удаления продуктов горения и обеспечит безопасную эксплуатацию отопительного агрегата.

Схема котла, изготовленного из газового баллона

Печь с пламенной чашей представляет собой закрытое устройство с принудительной подачей воздуха. Это способствует безопасности эксплуатации, а также даёт возможность легко и просто обустроить водяную рубашку. На схеме показан рабочий проект описанного выше котла, в качестве корпуса которого можно использовать бытовой газовый баллон.

Для изготовления водяного отопительного котла с пламенной чашей понадобится не только ёмкость для изготовления корпуса, но и другие материалы (позиции на представленной выше схеме и в списке соответствуют друг другу).

  1. Пропановый баллон объёмом 50 литров.
  2. Металлическая труба Ø100 мм толщиной 2–3 мм для изготовления дымовой трубы.
  3. Железная труба Ø100 мм толщиной 5–6 мм, которая понадобится, чтобы сделать горелку.
  4. Стальной лист толщиной не менее 5 мм для разделения камеры сгорания и испарительной зоны.
  5. Металлический лист толщиной 3–4 мм для изготовления козырька, предназначенного для снижения скорости газов.
  6. Тормозной диск диаметром не менее 20 см от любого автомобиля.
  7. Соединительная муфта (та же 100-мм труба, только разрезанная по всей длине) длиной 100 мм.
  8. Стальная труба Ø15 мм для подачи масла к чаше.
  9. Шаровой кран размером ½ дюйма.
  10. Топливный шланг из маслостойкого огнеупорного материала.
  11. Бак для отработки любого типа.
  12. Уголок или стальной профиль для изготовления ножек.
  13. Крышка из стали толщиной 4–5 мм.
  14. Стальной лист толщиной не менее 3 мм для изготовления водяной рубашки.
  15. Патрубки с резьбой Ø2˝ для присоединения котла к системе отопления.

Не забудьте и о том, что для защиты от коррозии и улучшения внешнего вида котёл необходимо будет покрасить, поэтому купите преобразователь ржавчины, грунтовку, растворитель и эмаль для работы по металлу. Кроме того, для герметизации соединений понадобятся уплотнительные материалы — сантехнический лён и специальная паста.

Форма, толщина и размеры газового баллона делают его отличной заготовкой для изготовления котла на отработке

В процессе работы над котлом понадобится разнообразный электрический и ручной слесарный инструмент. Вот список того, что потребуется достать из закромов, приобрести, или занять у друзей:

  • сварочный аппарат — лучше всего использовать трансформаторный агрегат постоянного тока или инвертор, поскольку предъявляются высокие требования к качеству сварных швов;
  • электрическая дрель и набор свёрл для работы по металлу;
  • угловая шлифовальная машина и два диска — отрезной и зачистной. Разумеется, эти расходники должны предназначаться для резки стали;
  • плашки для нарезания резьбы на трубах;
  • электрический наждак;
  • ключ газовый;
  • рулетка;
  • металлическая линейка;
  • чертилка из высокоуглеродистой стали для разметки деталей перед их порезкой.

Поскольку придётся сверлить большое количество отверстий, обязательно надо подготовить ёмкость с водой для охлаждения инструмента. Кроме того, надо обеспечить безопасность сварочных работ, поэтому нелишне будет запастись огнетушителем.

  1. Поскольку даже в пустом газовом баллоне может оставаться взрывоопасная смесь из паров пропана и воздуха, резать его болгаркой или сверлить можно только после полного опорожнения. Для этого необходимо газовым ключом отвернуть и снять вентиль. Затем ёмкость переворачивают вверх тормашками и сливают конденсат. Учтите, что эта жидкость отлично горит и обладает чрезвычайно едким запахом, поэтому работайте очень аккуратно. После вытекания жидкости заготовку возвращают в исходное положение и через верхнее отверстие наполняют водой — она полностью вытеснит остатки газа. После этого жидкость можно слить и проводить любые работы, не опасаясь возгорания или взрыва.
  2. При помощи угловой шлифмашины в баллоне вырезают проёмы шириной в треть диаметра. Если мерить по окружности, то их длина равняется 315 мм. Высота нижнего окна — 200 мм, а верхнего — 400 мм. Между проёмами необходимо оставить перемычку шириной 50 мм. Работу надо выполнять аккуратно, не допуская смещения диска, поскольку вырезанные металлические сектора пойдут на изготовления люков.

Обратите внимание! Увеличенный размер верхнего окна нужен для того, чтобы в случае необходимости перевести котёл на твёрдое топливо. Если же такой необходимости нет, то будет достаточно нижнего проёма. К слову, в этом случае облегчается монтаж кожуха водяной рубашки.

Изготовление перегородки и её подгонка по месту

Отверстия в горелке должны обеспечивать равномерный поток горящих газов во всех направлениях

Если кромки отверстий тщательно обработать напильником, то это даст возможность длительное время обходиться без их чистки. Эта особенность связана с уменьшением шероховатости — частичкам сажи и грязи попросту не будет за что зацепиться.

Установка перегородки на горелку

Монтаж узла, разделяющего камеру сгорания и теплообменик

Отверстия в тормозном диске необходимо заглушить

Чаша с приваренным днищем

Муфта обеспечивает плотное присоединение чаши к горелке

Монтаж водяной рубашки

Установка топливной магистрали

Чтобы подсоединить к трубе шаровой кран, на ней нарезают резьбу

Выполнять проверку работоспособности котла можно не дожидаясь врезки в отопительную систему. Для этого в топливную ёмкость наливают отработку и открывают шаровой кран, пока масло не распределится тонким слоем по днищу диска. Сверху наливают небольшое количество керосина и поджигают. Подачу горючего регулируют, ориентируясь по скорости его вытекания и уровню в топочной чаше.

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Учитывая высокую опасность отопления жидким горючим, монтаж котла лучше всего выполнять в отдельном помещении с хорошей вентиляцией. Подиум под агрегат бетонируют или укрывают металлическим листом, который будет выступать за его контуры не менее чем на 1 метр. После установки котёл выравнивают по отвесу и только после этого приступают к подключению.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Выполняя подключение котла, на обратной и подающей магистрали устанавливают запорные вентили. Это даст возможность снять агрегат для ремонта без необходимости удаления теплоносителя из системы.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Несмотря на все минусы, в любом случае включение котлов в каскад способствует повышению надёжности системы. Если же учитывать, что один из агрегатов будет периодически или регулярно работать на отработанном автомобильном масле, то это позволит ещё и неплохо сэкономить.

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

  • Автор: Виктор Каплоухий

(11 голосов, среднее: 4.1 из 5)

Самодельная печь на отработке с водяным контуром (42 фото изготовления)

С наступлением холодов, пора задуматься о отоплении гаража, пересмотрев кучу вариантов, решил сделать самодельную печь на отработке с водяным контуром и установить в гараже — радиаторы отопления.

Значит, нашёл в интернете чертежи печи на отработке, подготовил металл, заказал у знакомого на заводе вырезать вот такие заготовки.

Использованы материалы:

  • — верхние круглые пластины (те, что с отверстиями) из 8 и 6 мм стали;
  • — нижние круглые пластины — из 5 мм стали;
  • — боковые стенки, что потом будут согнуты на гибочной машинке — 4 мм;
  • — две трубы, длину/ширину не помню, толщина стенок 6 мм;
  • — одна крышечка из 4-ки.

Далее всё гнулось, сверлилось и после прихватывалось. После чего, все тщательно проварил, проверил на протечки, залив керосином.

Сделал камеру сгорания. Разметил места на трубе, в шахматном порядке, рассверлил сначала 6-ой, затем расширил до 10 мм, прошелся фрезой. И наконец, сварил все элементы в одну конструкцию.

Первый этап закончен, испытал печку на улице, шпарит будь здоров, и дыма почти не было при едва открытой заслонке.

Далее приступил к изготовлению водяной рубашки для печки. Заказал у мастера две пластины из 4-ки для стенок, а остальное вырезал из 4 мм листа.

Рубашка на печь готова.

Потом приварил по бокам рубашки — два фитинга 20 д.

После соединил с печью, проварив по периметру двойным швом.

Сделал дымоход для печки.

Испытания, заливаем отработанное масло.

Добавляем немного бензина и поджигаем.

Затем, всё таки переделал дымоход.

Следующий этап: установка радиаторов системы отопления. Нашел радиаторы по дешёвке (в новостройках хозяева часто сразу меняют стандартные радиаторы и продают их за копейки), достал куски полипропиленовых труб, купил сгоны и переходники и приступил к работе.

Радиаторы достались все разные, с наибольшим количеством секций я запланировал поставить ближе к воротам.

Сделал кронштейны и повесил в гараже радиаторы.

Залил в систему теплоноситель, чтобы заполнить систему нужно около 30 литров.

По началу использовал циркуляционный насос «Pedrollo», но он слишком шумный при работе. Поэтому купил циркуляционный насос «Oasis», поставил его на место прямо под первым радиатором. Не стал делать байпас, ибо он нужен только при отключении электричества — а что делать в гараже без него?!

Сделал подачу топлива.

Самодельная печь на отработке с радиаторной системой отопления — готова! Открываем краник подачи топлива…запускаем насос на 1-ой скорости…поджигаем отработку промасленной ветошью…и наша чудо-печь загудела своим огненным нутром!

Спустя 5 минут печь вышла на режим, еще через 15 минут первые две батареи стали теплыми.

Еще через 20 минут все батареи излучали тепло, и в гараже сразу стало теплеть. В итоге я разогнал печь почти до 90 градусов температуры теплоносителя. Признаться, переборщил, стало совсем жарко!

Результатом 3-х месячного труда, я доволен!

Автор самоделки: Radomirian

Популярные самоделки из этой рубрики

Буржуйка для гаража с принудительным обдувом…

Уличная печь для дачи своими руками…

Печь профессора Бутакова: схема, чертежи…

Самая эффективная буржуйка своими руками: 30 фото…

Печь из колёсных дисков

Печь длительного горения самодельная…

Печь на отработке с наддувом…

Самодельная печь буржуйка из тормозных барабанов…

Самодельный водяной котёл отопления из тэна…

Самая эффективная буржуйка

Чертежи печей щепочниц с размерами…

Как сделать электроплитку

Печка на отработке с водяной рубашкой ))) — Сообщество «Гаражные дела» на DRIVE2

Наконец то дошли руки до постройки печки на отработке с водяной рубашкой, камера сгорания труба 219 с толщиной стенки 10мм, для водяной рубашки использовал пропановый баллон )))

Трубу для подачи воздуха использовал Трубу НКТ 76 метал толстый будет служит вечно ))) насверлил отверстия шуруповертом со сверлом диаметром 6 мм, внутри проходит трубка для подачи масла в камеру сгорания трубка диаметром 20мм

камера сгорания из трубы 130 с толшиной стенок 10мм, отверстия просверлены по всему периметру диаметром 12мм, заглушки для камеры сгорания были выточенны из метала толшиной 10мм

самое опасное было разрезать балллон ))) вентиль давно был откручен и вроде не пахло ни чем но все же 10 литров воды залил и разрезал верхушку под диаметр трубы 219 и под дымоход

для камеры сгорания купил две заглушки для 219 трубы сверху под подачу воздуха приварил тройник 80 и так же сверху заглушку заварил с отверстием под подачу масла

для удобства розжига внизу в варил кусок 76 трубы с резьбой для заглушки ))) затем после проварки стыка заварил окно обратно )))

труба 219 торчит на 2 см чтоб плотно сидела крышка и швы заполировал ))) испытывал лепестковый круг для болгарки )))

от трубы отрезал кольца для того чтоб сделать паз, долго муторну сперва сделал внутрению потом наружнюю, внутрь паза асбестовый шнур чтоб было герметично )))

ну вот собрал ))) полосы приварил для того чтоб воздух закручивало внутри камеры чтоб лучше отдавало тепло )))

первичный воздух для розжига сделал полностью из металла а не из резинового шланга как многие это делают))) внутри установлена заслонка (она стоит на входе в тройнике 80) для лучшего попадания воздуха в тонкую трубку сделал вырез чтоб лучше воздух поступал в трубку и так же установил кран )))

блок управления для вентилятора от ваз 2108 блок питание от светодиодной ленты мощьностью 100W и регулятор (заказывал все на али, правда перед запуском блок умер ((( придеться новый покупать )))) для подключения вентилятора использовал комплектующие от вентиляции переходники с прямоугольной трубы на круглую D100 и переходник со 100 на 80 трубу

ну вот первый запуск )) подача воздуха в минимальных пропорциях через трубу подачи масла )) для розжига использовал дизтопливо грамм 100 налил и через окно внизу розжигал газовой горелкой, затем подал масло для этого открыл подачу масла и переключил на основную схему подачи воздуха

Печь на отработке с водяным контуром

К решению использования самодельной жидкотопливной печки, может подтолкнуть доступность условно-бесплатной отработки.

Особенно это актуально в местах сервисного обслуживания автомобилей.

Но многие идут дальше, чем простая установка в бытовке небольшой горелки.

Печь на отработке с водяным контуром может стать основным отопительным прибором в центрах, где есть несколько разделённых помещений – по работе с клиентами и технических.

Как воплотить задумку в жизнь и что учесть при её создании, а также выбор конструкции и правильная установка. Обо всём этом подробнее.

Печь на отработанном масле с водяным контуром

Внешняя простота конструкции отработочной печи, обманчива. По виду – это две глухие ёмкости одна над одной.

Соединяются они полой трубкой, в которой насверлены, подающие воздух, отверстия. Однако внутри протекают сложнейшие химические реакции.

И от того, насколько правильно выполнена печка, зависит, будет ли она безопасно пыхтеть и греть, или превратится в источник тяжелейших соединений, родственных отходам ракетной промышленности.

Поэтому для изготовления самодельных печей на отработке с водяным контуром нужно брать готовые чертежи печи на отработке, а не примерные очертания, и строго придерживаться всех размеров.

Отработанное масло — отличное и недорогое топливо. Печь на отработанном масле своими руками — плюсы и минусы, изготовление своими руками.

Устройство котлов на дровах длительного горения для дома и принцип работы рассмотрим тут.

Печки Булерьян все еще являются популярными, сейчас они выпускают под маркой Бренеран. В этой статье поговорим об особенностях данной конструкции и сравним ее эффективность с газовым отоплением.

Выбор конструкции печи

Существует несколько моделей масляных печей. Есть модели с тремя трубами, соединяющими масляную ванну и дожигатель.

Закрытый вариант представляет собой большую ёмкость (вроде баллона из-под газа), внутри которой располагаются все узлы: сбоку поступает масло, в верхней части, до середины вваривается перфорированная труба, и подаётся под небольшим давлением воздух, а с противоположной стороны вваривается выход к дымовой трубе. Вариант считается пажаробезопасным, так как даже при вскипании масла, оно не выплёскивается наружу через отверстия сжигателя.

Есть также вариант, когда части масляной печки приставляются к дровяным печам, типа буржуйки.

Чертеж печи на отработке

Отличный вариант конструкции, проверенной на практике, представлен на чертежах ниже (её иногда называют «двухобъёмной»). Диаметр верхней и нижней частей по 34,4 – 35,2 см. Высота перфорированной трубы 36 см. Диаметр 10 см.

Нижняя ёмкость имеет съёмную крышку, плотно закрывающуюся во время горения. Сюда заливается отработка. Небольшое отверстие в крышке позволяет и подавать топливо, и поджигать его, и служит дросселем, регулируя интенсивность подачи кислорода, а значит, и горения.

В трубе идут процессы перемешивания веществ и пиролиза.

Верхняя часть служит для того, чтобы как следует дожечь все тяжёлые компоненты. И здесь очень важная деталь – перегородка, которая задерживает внутри газовую смесь, не давая ей преждевременно вылететь в трубу. Этой перегородкой разделяются зоны кислородного горения и окисно-азотного. Агрегат, лишённый этого технологического элемента, представляет собой источник вреднейших выбросов.

Для того чтобы обеспечить непрерывное поступление топлива, делается ещё одна ёмкость, рядом с нижней, которая соединяется с ней при помощи небольшой трубки (просто доливать масло во время работы нельзя категорически, увеличить резервуар тоже не получится – масло не будет гореть). Добавление топлива будет происходить по принципу сообщающихся сосудов. Расстояние от печи до дополнительного бака – не менее полуметра.

Готовая печка на отработке

Классическая печь такого вида обогревает только за счёт лучистой энергии и конвекции. Навешивать водяную рубашку на верхнюю часть печи – нельзя, поскольку это нарушит естественные процессы и температурные режимы горения. Чтобы превратить обычную отработочную печку в котёл водяного отопления, потребуется змеевик. Его витки располагаются на небольшом расстоянии от перфорированного корпуса печи (2 – 7 см). Для лучшего улавливания жара и передачи его трубкам змеевика, он окружается отражающим экраном из алюминия, жести или оцинкованной стали.

Водяная рубашка тоже возможна. Но делать её, как и змеевик, нужно на некотором расстоянии от верхней части корпуса-дожигателя. Отражатель в этом случае не нужен.

Три четверти энергии, которую можно свободно использовать и которая «не нужна» печке, излучается в верхней части перфорированного сжигателя.

Поэтому именно здесь советуется устанавливать змеевик, или водяную рубашку. А воздух для горения сможет продолжать поступать через зазор между корпусом и рубашкой.

Требования к самодельному агрегату, месту установки и топливу

Кроме того, что печка должна быть выполнена точно по схеме, нужно обратить внимание на:

  • Трубу, отводящую газы. Обязательное требование – оснастить её четырёхметровым дымоходом (или больше), выходящим на улицу. Диаметр – более 10 см. Обязательно делать его разборным, для чистки (фланцевые соединения).
  • Ножки. Они должны быть обязательно. Тщательно проверяется устойчивость агрегата, ведь опрокидывание и вытекание полыхающего раскалённого масла – худшее, что может случиться. Зазор между полом и днищем конструкции будет дополнительно улучшать прогрев помещения.
  • Расширительный бак. Ввиду особенностей именно масляной печи, расширитель потребуется большой, около 50 литров. Мембранные модели не подойдут – только простой, открытый вариант. На случай вскипания предусматривается аварийный слив воды.
  • Помещение, в котором размещается печь должно быть не жилым, из огнестойких материалов, с хорошей вентиляцией. Вблизи нельзя располагать ничего деревянного и тем более легко воспламеняющегося. Место печи не должно быть там, где бывают сквозняки – порыв ветра может выдуть горящее пламя вместе с кипящими фракциями масла.
  • Топливо должно быть хорошего качества. Без примесей воды, тосола и т.д. Чтобы избавить сомнительное масло от примесей, его нужно предварительно отстаивать в открытой ёмкости. В её днище вваривается кран для слива воды (она отслоится и осядет в нижней части). Летучие примеси, типа бензина, наоборот поднимутся вверх и испарятся. Обязательно, чтобы в помещении для хранения топлива (располагается отдельно от печи), была сделана хорошая вентиляция!

Кипящую отработку погасить не так-то просто. Если она уже разгорелась, то должна выгореть полностью.

Ни в коем случае не пытайтесь погасить пламя водой, это вызовет взрыв! Использовать лучше углекислотный или пенный огнетушитель, который нужно хранить неподалёку.

Монтажные работы

Инструкция по изготовлению масляной печи по шагам:

  • Раскрой металлических элементов, вырезание деталей (зазубрины зачищаются).
  • Свариваются элементы масляной ванны: корпус, дно, ножки.
  • В 10-сантиметровой трубе сверлятся отверстия (для данных размеров – это 48 штук 9-миллиметровых отверстий).

Отверстия для перфорированной трубы рассчитываются по её сечению. Выбирается диаметр отверстия и вычисляется, сколько их понадобится, чтобы сумма совпадала с площадью сечения трубы.

Вначале лучше насверлить немного больше половины и затем, растопить печь и посмотреть на дым. Если он чёрный – отверстий не достаточно, добавить несколько штук. Повторить растопку, насверлить ещё – пока выхлопы не станут прозрачными. Если насверлить сразу много, есть вероятность того, что дым пойдёт внутрь помещения.

  • Сваривается крышка масляной ванны. К ней приваривается перфорированная труба. Делается отверстие в крышке и на заклёпке крепится заслонка-дроссель.
  • Свариваются элементы верхнего дожигателя: На крышке приваривается внутренняя перегородка, делается отверстие для дымовой трубы. Дно (с подготовленным отверстием для перфорированной трубы) скрепляется с боковыми частями и крышкой.
  • Приваривается дымовая труба и дожигатель на перфорированную трубу.
  • Для повышения жёсткости делается перекладина между дожигателем и ванной.
  • Зачищаются сварные швы.
  • Монтируется дымоход. Его уличная часть должна быть хорошо утеплена, а на всём протяжении трубы – разборные части, которые впоследствии облегчат процесс очистки дымохода от копоти.
  • Делается выбранный вариант водяного контура – рубашка, двойные стенки верхнего бака (не желательно), или змеевик.
  • На выходе из отопительного теплообменника устанавливается манометр и термометр, чтобы следить за состоянием отопительной системы.
  • На обратке, ближе к печи, ставится циркуляционный насос и расширительный бак.

Заключение

Конечно, жидкотопливная печь – не самый безопасный и простой вариант, особенно если устанавливать её, как часть отопления с водяным контуром. Владельцу нужно быть готовым к тому, что придётся чаще чистить нагар (при обычном режиме обязательна чистка раз в сезон). Но если есть доступ к бесплатному топливу, оно того стоит.

Для подсобного помещения совершенно необязательно приобретать дорогую печь, можно сделать горелку на отработке своими руками. В статье представлены инструкции и чертежи для изготовления агрегата.

Технология получения биогаза своими руками подробно описана в этом материале.

Видео на тему

Печь на отработке с водяным контуром своими руками

Постоянный рост стоимости электроэнергии, газа и угля приводит к поиску альтернативных способов получения тепла. Поэтому растет популярность печей для отопления дома, гаража или бани, функционирующих на отработанном масле. Учитывая большой спрос на эти изделия, темпы их промышленного производства растут, но не менее популярным становится их изготовление своими руками.

Основные характеристики водяной печи на отработке

Схема печи длительного горения с водяным контуром достаточно проста. Она состоит из двух резервуаров, соединенных небольшой трубой для подачи воздуха. Специальные отверстия позволяют теплому воздуху выходить из конструкции. В нижней части отработка нагревается, в результате чего происходит выделение масляного пара. Воздух способствует интенсивности процесса горения пара, поступающего в верхнюю часть печи.

Отзывы владельцев, использующих котлы и печи с водяным контуром, которые функционируют на отработанном масле, свидетельствуют о надежности и простоте эксплуатации этих конструкций. Они долговечны, так как простые элементы, входящие в их состав, практически не выходят из строя.

Двухконтурная конструкция основана на непрерывной циркуляции нагреваемой воды и позволяет использовать ее по желанию владельца помещения. Печь на отработке с водяным контуром чаще всего устанавливается в доме с постоянным проживанием или имеющем значительную площадь, на даче и в бане также получила распространение газогенераторная конструкция.

Печи с водяным контуром на масле будут уместны в доме или помещении бани, если поблизости нет газопровода, а электроэнергия или не подается, или поступает с перебоями. То есть в случаях, если установка газового или электрического котла невозможна.

Схема печи работающей на отработанном машинном масле

Преимущества эксплуатации печки с водяным контуром

Печи с водяным контуром уместны во многих домах, наибольшее распространение они получили при строительстве бани. Они могут быть чугунными либо кирпичными. Преимущества самодельных печных устройств:

  • простые и понятные функционирование и принцип работы;
  • многочисленные отзывы владельцев подтверждают высокую экономичность их эксплуатации;
  • широта диапазона использования: для дома, бани, гаража и т. д.;
  • компактность и автономность конструкции;
  • быстрота нагревания и длительность поддерживания нужной температуры;
  • в процессе горения не выделяются отходы;
  • возможность их изготовления своими руками.

Прежде чем приступить к самостоятельному сооружению печи, нужно определиться с ее выбором, учесть особенности бани или другого помещения, расходы на сооружение и функциональные особенности каждого вида. Печи с котлами водяного отопления устанавливаются двумя способами.

  1. Составляется схема и чертежи, конструкция проектируется и устанавливается под индивидуальный регистр (теплообменник).
  2. В существующую печь вставляется сделанный своими руками теплообменник. Демонтаж, безусловно, будет более материалоемким и затратным. Он может осложниться возможной заменой элементов, для этого потребуются дополнительные вложения и время. Толщина «водяной рубашки» должна быть не менее четырех сантиметров, чтобы избежать возможного закипания воды. Наличие специального приспособления, так называемого регистра, то есть змеевика или теплообменника, обязательно. Это и отличает ее от обыкновенной печи.

Примером надежных, безопасных и качественных котлов для бань и других сооружений являются котлы «Дон».

Их изготовление соответствует всем необходимым требованиям и стандартам, что делает их одними из самых популярных и востребованных. За все время выпуска котлов «Дон» (на протяжении более 50 лет), они прошли модернизацию и усовершенствование, поэтому их приобретение не вызовет проблем и трудностей.

Изготовление котлов своими руками

Изготовление котлов нужно начинать с точных расчетов технических параметров, необходимых размеров и используемых материалов. Чтобы котел работал эффективно и с максимальной отдачей, его изготовление своими руками должно быть выполнено только после того, как будут готовы все необходимые чертежи с указанием точных размеров и параметров всех элементов.

Также должна быть составлена подробная схема конструкции печи и помещения бани, для обеспечения надежности эксплуатации и безопасности ее обогрева. Чаще всего для такой конструкции используют металлические листы, но это могут быть газовые баллоны, стальные бочки и т. д. Изготовление котла своими руками должно учитывать нормы техники безопасности и производиться с соблюдением точных размеров, указанных на чертеже.

Котел должен быть полностью герметичным, чтобы максимально сохранялась целостность оборудования, соблюдались требования по технике безопасности. Устройство может быть установлено в любом месте, где требуется отопление и горячая вода. Часто котлы монтируются в качестве резерва для использования только при сильных морозах.

Современный котел отопления на отработке должен быть оснащен блоком защиты от перелива и закипания масла и насосом для перекачки отработки. Котел для бани, изготовленный своими руками, будет практичным и надежным только в том случае, если при его создании были учитены все эти рекомендации.

Отработку можно заливать в котел прямо во время горения, но во избежание пожара нужно внимательно следить, чтобы уровень топлива в баке был ниже, чем в самой печке. Рекомендуется чистить такой котел раз в неделю, в то время как газовая установка в чистке не нуждается.

Котел такого типа надежный в эксплуатации, не требует электричества, специального насоса или наличие вентилятора, что не всегда учитывается при сооружении бани.

Чем хороша кирпичная печь с водяным котлом

Как можно в бане не насладиться звуками мирно потрескивающих поленьев? А если к тому же рядом расположилась оригинальная плетеная корзина-дровница, с уютно лежащими в ней поленьями? Современные плетеные изделия, используемые для этих целей, изготавливают из лозы, бересты и даже металла. Плетеные в форме желоба, они позволяют дровам быть аккуратно сложенными и красиво дополняют дизайн бани.

Это не только эстетическое наслаждение, это еще и «натуральное» тепло, жар и неповторимый аромат. Как сэкономить дрова, ведь их на растопку требуется немало? С каждым годом растет популярность стандартных или русских печей с котлами водяного отопления. Кирпичная печь с водяным контуром отличается хорошей теплоотдачей, надежностью и высоким КПД. Такая конструкция будет эффективна как в маленьком, так и в банном помещении площадью до 100 кв.м.

Изготовить такую конструкцию не слишком сложно, главное – учитывать все особенности и рекомендации. К примеру, труба должна быть не только толстостенной, но и бесшовной, сварочный шов должен соответствовать по толщине стенкам труб, а подачу приваривают только к краю верхней толстой трубы. Печь выкладывают обычным и огнеупорным кирпичом, для кладки используют обычный и огнеупорный раствор. Такое отопление бани будет надежным, долговечным и удобным.

Пеллетные печи – это экономичное и удобное устройство, позволяющее сэкономить на топливе. Пеллетные агрегаты работают на спрессованных особых гранулах из стружки дерева, которые прекрасно подвергаются горению. Главным преимуществом работы является то, что пеллетная горелка максимально эффективно способна сжигать топливо благодаря уникальным алгоритмам подачи, а также поступлению потока воздуха, который помогает регулировать горение.

Дровяная печь с водяным контуром эффективна и надежна. Такие конструкции позволяют обогревать комнаты, имеющие большую площадь, даже при низкой внешней температуре. Их преимуществом является экологически чистый процесс горения и хорошая экономичность. В процессе своей работы они производят техническую воду с высокой температурой, которая также используется. При этом расходы на топливо минимальные, а скорость нагрева помещения быстрая. Печь выглядит как стальная топка с толщиной стенок 4-6 мм. Трубки теплообменника расположены между стенками.

Каждый из описанных вариантов – универсальное решение отопления бани или другого загородного дома. Решив приобрести печь определенного типа, нужно не только изучить предлагаемые производителями варианты современных моделей, а и досконально все продумать и учесть параметры собственно помещения, где она будет установлена, его площадь, функциональные особенности.

Изготовление изделия своими руками должно учитывать все необходимые требования и рекомендации по его безопасной эксплуатации. И только тогда печь на отработанном масле не только выполнит свою основную функцию – обогрев помещения, но и гармонично дополнит изысканный стиль любого дома или бани.

Печь на отработке с водяным контуром – общая информация

Печь универсальная «Тагаз»

Потребность обогреть подсобные помещения, гаражи и теплицы подвигла многих домашних умельцев на создание таких отопительных приборов, которые отличаются малым потреблением недорого топлива, а в некоторых случаях и вовсе бесплатного. Примером таких устройств может служить разнообразие печей на отработке с водяным контуром или без такового.

Отработка представляет собой техническое масло, которое уже не может использоваться по первоначальному назначению и по всем правилам подлежит утилизации. Однако наши доморощенные умельцы решили вместо утилизации использовать отработку в своих целях и изобрели самодельные отопительные устройства, в которых вместо традиционного топлива используется техническое отработанное масло.

Естественно, что для отопления жилого дома такие устройства не применяются, но для создания комфортной температуры в гараже, строительной бытовке, теплице или в бане они вполне подходят.

Принцип работы и конструкция печки на отработке

Принцип действия подобной печи заключается в том, что топливо, а именно отработанное масло, сгорает в двух камерах. В первой горит непосредственно сама отработка, во второй догорают, образовавшиеся в процессе первоначального горения топочные пары и газы. Именно во второй камере происходит выделение тепла, температура которого существенно превышает температуру горения самой отработки.

Конструкция печи представляет собой два резервуара, соединяемых трубой, через которую подается необходимый для процесса горения воздух.

Отработка заливается в нижний резервуар, который оснащается заслонкой, позволяющей регулировать подачу воздуха. Соединительная труба для лучшего поступления воздуха в верхний резервуар делается с многочисленными отверстиями диаметром около 8–10 мм.

При поджоге масла, находящегося в нижнем резервуаре, начинают выделяться пары, которые поступают в соединительную трубу.

Там смешиваясь с кислородом, которого много в воздухе, пары продолжают свое горение с большей интенсивностью, поскольку поступление кислорода не ограничивается заслонкой, как в нижнем резервуаре. Остатки продуктов сгорания выводятся при помощи дымоходной трубы, которая должна располагаться наверху второго резервуара.

Это всего лишь общая схема, как работает печка на отработке даже с водяным контуром. Сама же конструкция в каждом отдельном случае может видоизменяться в зависимости от выбранного материала для изготовления частей печки, ее функциональности и прочих условий.

Разновидности печей на отработке

Соорудить подобные отопительные устройства можно, используя:

  • листовую сталь;
  • бывшие в употреблении баллоны из-под газа;
  • металлические бочки и прочие емкости из металла, при условии, что толщина их стенок не будет меньше 5 мм.

Если используется листовая сталь, то соединение отдельных частей устройства необходимо производить при помощи электродуговой сварки. Печь должна разбираться на составные части для того, чтобы очищать ее от скопления золы, шлаков и прочих продуктов сгорания масла.

Печь сделанная из газового баллона по своей конструкции, практически, ничем не отличается от той, которая производится из листовой стали. Здесь лишь отсутствуют сварочные работы по сооружению корпуса самой печи, поскольку баллон является герметичным резервуаром.

Однако если печь сделанная из стали может служить в качестве варочной плиты, так как верхняя плоскость горизонтальная, то устройство, произведенное из баллона такую возможность исключает.

Более эффективной будет печь на отработке, в конструкцию которой входит такая функция как наддув. Для этого может использоваться бытовой вентилятор или автомобильный. Водяной контур в этом случае необходимо укомплектовать циркуляционным насосом, который будет в принудительном режиме прогонять теплоноситель по трубопроводу и далее через радиаторы отопления.

При таком решении угол наклона труб не будет играть такой существенной роли, как при естественной циркуляции теплоносителя. Такой котел в состоянии обогревать довольно значительные площади. Экономичность подобного устройства выражается в потреблении всего одного литра отработанного масла за час непрерывной работы печки. При таком расходе в помещении стабильно поддерживается температура равная 14–15 градусам выше нуля.

Если требуется повысить температуру в помещении, стоит лишь увеличить зазор для поступления большего количества воздуха в первую камеру сгорания или увеличить мощность наддувного устройства.

Преимущества и недостатки печек на отработке

Самым главным достоинством подобных устройств является их низкая себестоимость и экономичность, вследствие использования бросового топлива. Кроме этого такие отопительные приборы обладают следующими преимуществами:

  • Простота конструкции, которая исключает какие-либо поломки. Здесь практически нечему выходить из строя.
  • Печь можно эксплуатировать при любых минусовых температурах.
  • Помещение площадью до 20 квадратных метров нагревается буквально через полчаса после начала горения отработанного масла.
  • Существует реальная возможность обогревать большие помещения путем устройства водяного контура. Для этого в верхней части отопительного прибора монтируется теплообменник, который подсоединяется к системе отопления помещения либо здания в целом.
  • Печи на отработке не зависят от наличия электроэнергии, газа. Для них не требуется составления проекта подключения и регистрации в соответствующих службах.
  • Печь может использоваться не только для обогрева, но и в качестве варочной плиты.
  • Для их изготовления можно воспользоваться материалами, которые не требуется покупать.
  • Небольшие габариты и компактность всех узлов дает возможность транспортировать печку даже в легковой машине.
  • В достаточной мере пожаробезопасное сооружение, благодаря отсутствию открытого огня.

Но, несмотря на все достоинства, подобные обогреватели не лишены и своих недостатков.

Простая конструкция такого обогревателя не освобождает от устройства дымохода в любом помещении – гараже, теплице. При этом дымоход необходимо сделать таким, чтобы ни одна его часть не была горизонтальной, а общая длина составляла не менее 4 метров, в противном случае естественная тяга будет недостаточной для полноценного функционирования обогревателя на отработанном масле.

Котел на отработке требует частого очищения. В очистке нуждается резервуар, куда наливается отработка, а также должен очищаться дымоход.

Какие требования предъявляются к печам на отработке

Отопительное устройство должно располагаться на абсолютно ровной горизонтальной поверхности, чтобы уровень масла в нижнем резервуаре относительно верха его бортиков находился на равном расстоянии.

Комплектующие подобного обогревателя должны выполняться из термостойких и качественных материалов. Уклон дымохода в самом начале необходимо сделать под углом в 30 градусов, после этого придать ему строго вертикальное положение и вывести его за пределы отапливаемого помещения. Для изготовления дымохода требуется сталь толщиной не менее 3 мм, и только наружная его часть может быть сделана из оцинкованной жести или асбестоцементной трубы. Диаметр дымоотводящей конструкции либо его внутреннее сечение не должно быть менее 10 см в поперечнике.

Конструкция нижнего резервуара должна оборудоваться заслонкой, которая легко поворачивается. Это позволит регулировать мощность печки и контролировать расход масла. Толщина стенок резервуара, куда наливается отработка, не должна быть меньше 3 мм.

Отверстия в соединительной трубе, как и она сама, могут иметь разный размер, но они должны быть пропорциональными. Диаметр отверстий должен иметь размер соответствующий 1/10 диаметра самой трубы.

Заключение

Печи на отработке в большинстве простые и экономичные конструкции. Однако при их изготовлении и эксплуатации не следует забывать о мерах противопожарной безопасности, даже в гараже. Прежде, чем приступить к изготовлению печки, необходимо иметь перед собой четкий и ясный чертеж и материал для изготовления обогревателя.

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

Печь на отработке с водяным контуром

Виды и методы изготовления печи на отработке с водяным контуром

Постоянный рост стоимости электроэнергии, газа и угля приводит к поиску альтернативных способов получения тепла. Поэтому растет популярность печей для отопления дома, гаража или бани, функционирующих на отработанном масле. Учитывая большой спрос на эти изделия, темпы их промышленного производства растут, но не менее популярным становится их изготовление своими руками.

Основные характеристики водяной печи на отработке

Схема печи длительного горения с водяным контуром достаточно проста. Она состоит из двух резервуаров, соединенных небольшой трубой для подачи воздуха. Специальные отверстия позволяют теплому воздуху выходить из конструкции. В нижней части отработка нагревается, в результате чего происходит выделение масляного пара. Воздух способствует интенсивности процесса горения пара, поступающего в верхнюю часть печи.

Отзывы владельцев, использующих котлы и печи с водяным контуром, которые функционируют на отработанном масле, свидетельствуют о надежности и простоте эксплуатации этих конструкций. Они долговечны, так как простые элементы, входящие в их состав, практически не выходят из строя.

Двухконтурная конструкция основана на непрерывной циркуляции нагреваемой воды и позволяет использовать ее по желанию владельца помещения. Печь на отработке с водяным контуром чаще всего устанавливается в доме с постоянным проживанием или имеющем значительную площадь, на даче и в бане также получила распространение газогенераторная конструкция.

Совет от мастера!

Печи с водяным контуром на масле будут уместны в доме или помещении бани, если поблизости нет газопровода, а электроэнергия или не подается, или поступает с перебоями. То есть в случаях, если установка газового или электрического котла невозможна.

Схема печи работающей на отработанном машинном масле

Преимущества эксплуатации печки с водяным контуром

Печи с водяным контуром уместны во многих домах, наибольшее распространение они получили при строительстве бани. Они могут быть чугунными либо кирпичными. Преимущества самодельных печных устройств:

  • простые и понятные функционирование и принцип работы;
  • многочисленные отзывы владельцев подтверждают высокую экономичность их эксплуатации;
  • широта диапазона использования: для дома, бани, гаража и т. д.;
  • компактность и автономность конструкции;
  • быстрота нагревания и длительность поддерживания нужной температуры;
  • в процессе горения не выделяются отходы;
  • возможность их изготовления своими руками.

Прежде чем приступить к самостоятельному сооружению печи, нужно определиться с ее выбором, учесть особенности бани или другого помещения, расходы на сооружение и функциональные особенности каждого вида. Печи с котлами водяного отопления устанавливаются двумя способами.

  1. Составляется схема и чертежи, конструкция проектируется и устанавливается под индивидуальный регистр (теплообменник).
  2. В существующую печь вставляется сделанный своими руками теплообменник. Демонтаж, безусловно, будет более материалоемким и затратным. Он может осложниться возможной заменой элементов, для этого потребуются дополнительные вложения и время. Толщина «водяной рубашки» должна быть не менее четырех сантиметров, чтобы избежать возможного закипания воды. Наличие специального приспособления, так называемого регистра, то есть змеевика или теплообменника, обязательно. Это и отличает ее от обыкновенной печи.

Совет от мастера!

Примером надежных, безопасных и качественных котлов для бань и других сооружений являются котлы «Дон».

Их изготовление соответствует всем необходимым требованиям и стандартам, что делает их одними из самых популярных и востребованных. За все время выпуска котлов «Дон» (на протяжении более 50 лет), они прошли модернизацию и усовершенствование, поэтому их приобретение не вызовет проблем и трудностей.

Изготовление котлов своими руками

Изготовление котлов нужно начинать с точных расчетов технических параметров, необходимых размеров и используемых материалов. Чтобы котел работал эффективно и с максимальной отдачей, его изготовление своими руками должно быть выполнено только после того, как будут готовы все необходимые чертежи с указанием точных размеров и параметров всех элементов.

Также должна быть составлена подробная схема конструкции печи и помещения бани, для обеспечения надежности эксплуатации и безопасности ее обогрева. Чаще всего для такой конструкции используют металлические листы, но это могут быть газовые баллоны, стальные бочки и т. д. Изготовление котла своими руками должно учитывать нормы техники безопасности и производиться с соблюдением точных размеров, указанных на чертеже.

Котел должен быть полностью герметичным, чтобы максимально сохранялась целостность оборудования, соблюдались требования по технике безопасности. Устройство может быть установлено в любом месте, где требуется отопление и горячая вода. Часто котлы монтируются в качестве резерва для использования только при сильных морозах.

Современный котел отопления на отработке должен быть оснащен блоком защиты от перелива и закипания масла и насосом для перекачки отработки. Котел для бани, изготовленный своими руками, будет практичным и надежным только в том случае, если при его создании были учитены все эти рекомендации.

Отработку можно заливать в котел прямо во время горения, но во избежание пожара нужно внимательно следить, чтобы уровень топлива в баке был ниже, чем в самой печке. Рекомендуется чистить такой котел раз в неделю, в то время как газовая установка в чистке не нуждается.

Совет от мастера!

Котел такого типа надежный в эксплуатации, не требует электричества, специального насоса или наличие вентилятора, что не всегда учитывается при сооружении бани.

Чем хороша кирпичная печь с водяным котлом

Как можно в бане не насладиться звуками мирно потрескивающих поленьев? А если к тому же рядом расположилась оригинальная плетеная корзина-дровница, с уютно лежащими в ней поленьями? Современные плетеные изделия, используемые для этих целей, изготавливают из лозы, бересты и даже металла. Плетеные в форме желоба, они позволяют дровам быть аккуратно сложенными и красиво дополняют дизайн бани.

Это не только эстетическое наслаждение, это еще и «натуральное» тепло, жар и неповторимый аромат. Как сэкономить дрова, ведь их на растопку требуется немало? С каждым годом растет популярность стандартных или русских печей с котлами водяного отопления. Кирпичная печь с водяным контуром отличается хорошей теплоотдачей, надежностью и высоким КПД. Такая конструкция будет эффективна как в маленьком, так и в банном помещении площадью до 100 кв.м.

Изготовить такую конструкцию не слишком сложно, главное – учитывать все особенности и рекомендации. К примеру, труба должна быть не только толстостенной, но и бесшовной, сварочный шов должен соответствовать по толщине стенкам труб, а подачу приваривают только к краю верхней толстой трубы. Печь выкладывают обычным и огнеупорным кирпичом, для кладки используют обычный и огнеупорный раствор. Такое отопление бани будет надежным, долговечным и удобным.

Пеллетные печи – это экономичное и удобное устройство, позволяющее сэкономить на топливе. Пеллетные агрегаты работают на спрессованных особых гранулах из стружки дерева, которые прекрасно подвергаются горению. Главным преимуществом работы является то, что пеллетная горелка максимально эффективно способна сжигать топливо благодаря уникальным алгоритмам подачи, а также поступлению потока воздуха, который помогает регулировать горение.

Дровяная печь с водяным контуром эффективна и надежна. Такие конструкции позволяют обогревать комнаты, имеющие большую площадь, даже при низкой внешней температуре. Их преимуществом является экологически чистый процесс горения и хорошая экономичность. В процессе своей работы они производят техническую воду с высокой температурой, которая также используется. При этом расходы на топливо минимальные, а скорость нагрева помещения быстрая. Печь выглядит как стальная топка с толщиной стенок 4-6 мм. Трубки теплообменника расположены между стенками.

Каждый из описанных вариантов – универсальное решение отопления бани или другого загородного дома. Решив приобрести печь определенного типа, нужно не только изучить предлагаемые производителями варианты современных моделей, а и досконально все продумать и учесть параметры собственно помещения, где она будет установлена, его площадь, функциональные особенности.

Совет от мастера!

Изготовление изделия своими руками должно учитывать все необходимые требования и рекомендации по его безопасной эксплуатации. И только тогда печь на отработанном масле не только выполнит свою основную функцию – обогрев помещения, но и гармонично дополнит изысканный стиль любого дома или бани.

Печь с водяным контуром на отработке – как сделать своими руками.

Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограмм сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.

В то время, как обычные печи довольно дорогие в эксплуатации, а плюс к этому и менее эффективные для небольших помещений. Печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов». Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив несколько часов времени (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть видео и чертежи из этой статьи.

Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже очень старые печи на отработанном масле через знакомых или используя специальные доски объявлений. Но если вы хотите сэкономить – советуем прочесть нашу статью до конца. Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).

Как работает агрегат на отработанном масле

Перед тем, как приступить к изготовлению оборудования своими руками. советуем ознакомиться с принципом работы этой печи. Конечно, можно посмотреть видео, но там вы не найдете ответа на многие вопросы, которые у вас возникнут в процессе.

Прелесть этой конструкции в простоте, при первом взгляде мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум,

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединены лишь трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлические бочки. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, чем газовый баллон, да и стоит она дешевле, но отработает она поменьше, ведь зачастую они состоят из довольно тонких листов железа.

Зачем нужен водяной контур

Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – с помощью вентилятора. Если в доме несколько комнат, то никаким образом это сделать не удастся. Тут приходит на помощь водяной контур. Говоря простым языком – такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.

Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится выход в отопительный контур. куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода .

По сути, данный способ является отличной системой автономного отопления. Сделать это на обычной печи вряд ли получится – она должна быть действительно больших размеров, а весь процесс нужно автоматизировать. То есть – капельная подача топлива. наддув, а также огромный дымоход для приличной тяги.

Сам агрегат при постоянной эксплуатации подвергается высоким нагрузкам, поэтому советуем использовать для изготовления толстое железо.

Похожие статьи:

Печь на отработке своими руками Печь из газового баллона – как сделать её своими руками Как сделать печь на отработке Как сделать печь на дровах и отработке

Как сделать печку на отработке с водяным контуром, используя чертежи?

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка. быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления .

Конструкция на отработке и принцип действия

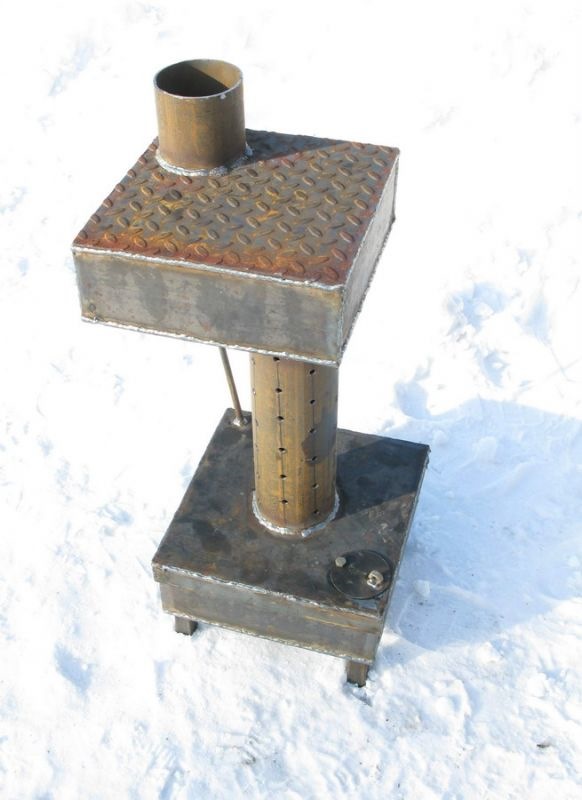

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

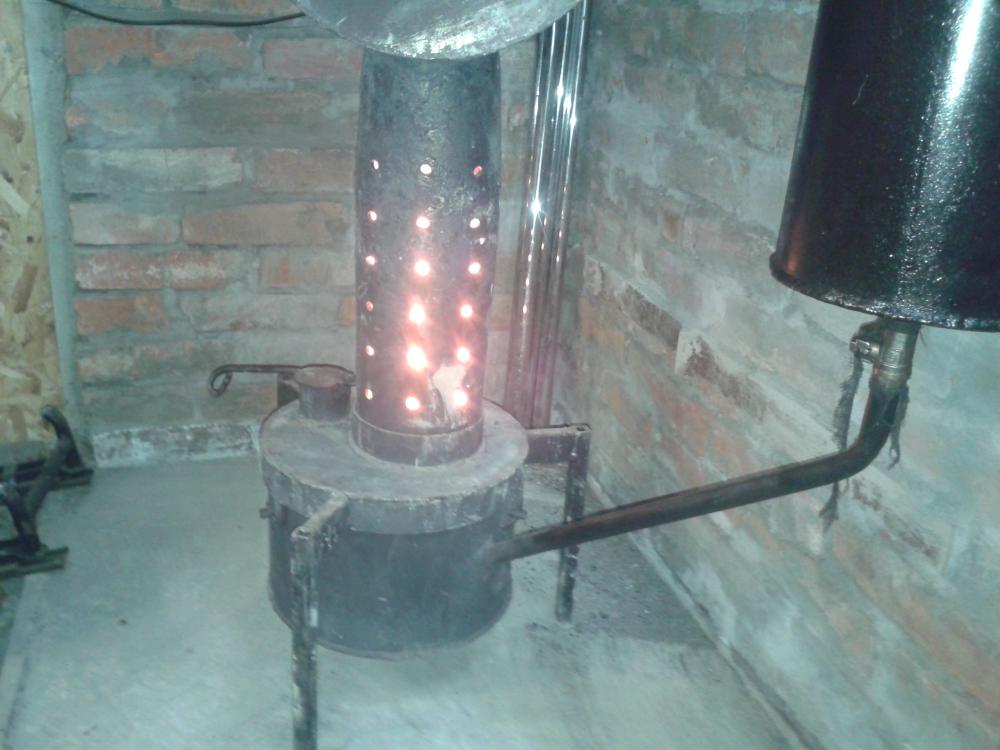

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.
  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки ;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке .

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Источники: на отработке с водяным контуром

Каждый год растет стоимость электроэнергии, угля, газа, и приходится задумываться о том, чтобы использовать более доступный вид топлива. Сразу вспоминаешь об отходах, например, масло, особенно если рядом есть постоянный источник пополнения. Отработанное масло есть в автомастерских, потому что его сливают владельцы машин, заменяя новым каждые 2 года. Такое масло можно приобрести совершенно бесплатно на некоторых объектах. Но, в основном, все же его придется покупать, потому что дальнейшее его использование в системах отопления требует определенной очистки.

Число котлов и печей на отработанном масле постоянно растет, умельцы изготавливают печи по своим проектам из различного материала. Стремление снизить расходы на обогрев заставляет умельцев совершенствовать свои конструкции, заводы тоже не остались в стороне, и выпускают печи для отработки.

Принцип работы и конструкция печи на отработке

Печь работает по принципу паяльной лампы. Устройство печи — это два резервуара, соединенных между собой трубой подачи воздуха. Отработанное масло заливают в нижнюю емкость, в которой верхний слой нагревается и образует масляный пар. Затем пар поднимается в трубу, смешиваясь с воздухом, горение становится активнее, а достигнув верхнего резервуара, сгорает. Продукты горения выводятся через дымовую трубу.

Конструкция печи может быть разной, и изменена в зависимости от применяемого материала или для исполнения дополнительных задач. Соединять детали печи лучше дуговой сваркой. Использование стали большой толщины будет наиболее разумным для того, чтобы увеличить срок службы. Можно использовать не только стальные листы, но и газовые баллоны, а также другие готовые стальные изделия типа бочек. Универсальные печи могут работать не только на отработке, но и на других твердых отходах. Печка на отработке не зависит от условий погоды и электричества, ее можно установить в любом населенном пункте, на даче, в теплице, гараже, автомастерской.

В 60-х годах для отопления была разработана горелка Бабингтона, которая приобрела широкую популярность у владельцев дач. Технология изготовления здесь: печей на отработке с водяным контуром

  • Самое главное достоинство печи является её экономичность эксплуатациии простота конструкции.
  • В ней нет сложных деталей, печь может работать при минусовых температурах, в ней практически нечему ломаться.
  • Чтобы обогреть большое помещение к ней можно подключить отопительный водяной контур. На печку устанавливают емкость, в его верхней части создают выход в отопительный контур, а затем охлажденная вода возвращается в неё снова. Это очень простая схема, применяемая давно с другими видами топлива. Она дает возможность регулировать отопительный процесс, при этом газ и электроэнергия не принимают в этом процессе никакого участия, платить за них не нужно.
  • Обязательно нужно установить дымоход, длина которого должна быть не менее 4 м.
  • Дымовая труба не должна иметь горизонтальных участков, для облегчения этой задачи можно сделать съемный дымоход.
  • Необходимо еженедельно производить чистку отходов дымохода и емкостных баков.
  • Конструкция печки дает возможность вести контроль объема потраченного масла, следить за уровнем нагрева воздуха, менять топливо.
  • Верхняя часть печки может быть использована для приготовления пищи.

Розжиг печи произвести довольно несложно. Через входное отверстие для заливки отработки поднести зажженный факел из бумаги. Через 5 мин печь разгорится.

Печка на отработке с водяным контуром сегодня не редкость, она делается не только народными мастерами, но и в заводских условиях.

Примечательно то, что котел может быть установлен в любом помещении, где необходима горячая вода и отопление. Его могут установить вместе с уже работающим котельным оборудованием как резервный вариант для работы в сильный мороз. Их также успешно эксплуатируют в коттеджах и домах в качестве автономного обогрева.

Однотрубная схема подключения водяного контура чаще всего используется в частных небольших домах, которая проектируется сразу, она может быть как в один этаж, так и в нескольких зданиях или этажах.

Недостатками такой системы будет вынужденный отказ от установки полотенцесушителей и теплого пола, по причине неэффективности их работы.Достоинствами однотрубной системы являются простота монтажа и малые затраты на материалы, эстетичный вид. Также можно установить вентили для регулировки температуры в начале схемы, хотя сама регулировка не будет эффективной. Такая схема используется в основном в промышленных зданиях или теплицах.

Для индивидуального дома более целесообразно установить двухконтурное оборудование, чтобы обеспечить дом не только обогревом, но и водой для санитарно-бытовых нужд. Дом, оборудованный котлом, не нуждается в дополнительном бойлере. Теплообменник, встроенный в котел, нагревается за счет котловой воды.

Устройство котла на отработке представлено в данной статье: к самодельным печам

Сначала вы должны определиться с размерами, материалами для изготовления и другими техническими параметрами, конструктивным решением.

Нужно четко выполнить следующие требования по изготовлению печки, чтобы её работа была эффективной и безопасной.

  • Конструкция печи должна быть устойчивой.
  • Необходимо соблюсти точные размеры по чертежу.
  • Печь должна быть герметичной, чтобы не нарушалась целостность оборудования, и агрегат работал по нормам техники безопасности.

Это главные моменты, которые нужно проконтролировать, чтобы в дальнейшем работа печи не принесла вам неприятностей.

Водогрейные котлы Energy Logic на отработанных маслах

Американская компания Energy Logic LLC более 20 лет производит выпуск оборудования для работы на различных промышленных отходах, в том числе и отработанных маслах. За такой период инженеры компании провели основательную и серьёзную работу по изучению свойств горения и созданию эффективных систем по их сжиганию. Все их разработки являются инновационными и запатентованными.

Сегодня компания Energy Logic занимает лидирующее место по продаже подобных агрегатов. Котлы, использующие в качестве топливного сырья отработку, являются не просто универсальными, а уникальными по конструкции.

Универсальные горелки, работающие на жидком топливе, не имеют себе подобных на сегодняшнем рынке. Они могут монтироваться с любым водонагревательным агрегатом, имеют низкие затраты на обслуживание.

Водогрейные котлы Energy Logic — это полная автономия в обогреве помещения. Их устанавливают там, где необходимо не только тепло, но и горячая вода. Их используют для автосервисов, многоэтажных домов, отдельно стоящих зданий или сооружений. Они успешно эксплуатируются в коттеджах и частных домах в качестве основного обогрева и горячего водоснабжения.

  • Котлы Energy Logic на отработке всех видов жидкого топлива могут работать на трансмиссионных, компрессорных, моторных маслах, также на рабочих жидкостях для гидравлических систем, газотурбинных, приборных, турбинных, дизельных, маслах животного происхождения.
  • Корпус сделан из углеродистой стали, имеет высокую устойчивость к коррозийным процессам, прочную конструкцию по сравнению с другими аналогами, высокий КПД.
  • Благодаря тому, что теплообменник полностью погружен в воду, и ею же охлаждается, происходит предотвращение ухудшения состояния металла.
  • Есть ответвление для бытовой горячей воды.
  • Имеет небольшую занимаемую площадь, что упрощает монтаж.
  • Использование отработки в качестве топлива водонагревательными котлами способствует решению серьезной проблеме по утилизации отработанного материала.
  • задняя и передняя панели котла являются съемными, что делает удобным очистку и профилактику теплообменника.

Подогреватель топлива Energy Logic сделан по запатентованным технологиям. Он выдает идеальную температуру для воспламенения в 71˚С. Перед попаданием в форсунку, масло нагревается, чтобы более полно использовать его эксплуатационные свойства.

Кроме подобных устройство, существуют также печи длительного горения с водяным контуром. Принцип работы данных агрегатов рассмотрен в данном материале: использования котлов Energy Logic

Использование водонагревательных котлов в системе отопления и горячего водоснабжения не только экономит газ и электроэнергию, но делает такую систему обогрева независимой от этих видов топлива и растущих цен.

В комплектацию водонагревательного котла Energy Logic входит топливный фильтр, насос, подогреватель топлива, воздушный компрессор, горелка с форсункой, котел, аквастат, счетчик моточасов, тягомер, регулятор тяги.

Выпускается 6 моделей котлов, отличающихся техническими параметрами, такими, как:

  • Тепловая мощность от 41 до 218 кВт;
  • Потребляемая мощность от 0,88 до 2,2 кВт;
  • Диаметр трубы дымохода от 152 до 305 мм;
  • Расход топлива от 3,75 до 20 л/час;
  • Объем воды котла от 64 до 238 л;
  • Масса от 260 до 670 кг;
  • Отапливаемая площадь от 2100 до 5830 кв. м;
  • Габариты от 1120*1020*610 до 1930*1240*920 мм.

Также есть общие моменты, такие как тип топки, горелки, модель форсунки, температура сгорания, показатель тяги и прочие. Цены на такие котлы колеблются от 318 000 до 645 000р.

Конечно, цены на такие котлы внушительны по сравнению с самодельными конструкциями. Но, во-первых, самодельные конструкции не обеспечат вас обогревом больших площадей, а, во-вторых, на них нет гарантии, да и дизайн не идеален.

Поделитесь с друзьями!

С наступлением холодов, пора задуматься о отоплении гаража, пересмотрев кучу вариантов, решил сделать самодельную печь на отработке с водяным контуром и установить в гараже — радиаторы отопления.

Значит, нашёл в интернете чертежи печи на отработке, подготовил металл, заказал у знакомого на заводе вырезать вот такие заготовки.

Использованы материалы:

  • — верхние круглые пластины (те, что с отверстиями) из 8 и 6 мм стали;
  • — нижние круглые пластины — из 5 мм стали;
  • — боковые стенки, что потом будут согнуты на гибочной машинке — 4 мм;
  • — две трубы, длину/ширину не помню, толщина стенок 6 мм;
  • — одна крышечка из 4-ки.

Далее всё гнулось, сверлилось и после прихватывалось. После чего, все тщательно проварил, проверил на протечки, залив керосином.

Сделал камеру сгорания. Разметил места на трубе, в шахматном порядке, рассверлил сначала 6-ой, затем расширил до 10 мм, прошелся фрезой. И наконец, сварил все элементы в одну конструкцию.

Первый этап закончен, испытал печку на улице, шпарит будь здоров, и дыма почти не было при едва открытой заслонке.

Далее приступил к изготовлению водяной рубашки для печки. Заказал у мастера две пластины из 4-ки для стенок, а остальное вырезал из 4 мм листа.

Рубашка на печь готова.

Потом приварил по бокам рубашки — два фитинга 20 д.

После соединил с печью, проварив по периметру двойным швом.

Сделал дымоход для печки.

Испытания, заливаем отработанное масло.

Добавляем немного бензина и поджигаем.

Затем, всё таки переделал дымоход.

Следующий этап: установка радиаторов системы отопления. Нашел радиаторы по дешёвке (в новостройках хозяева часто сразу меняют стандартные радиаторы и продают их за копейки), достал куски полипропиленовых труб, купил сгоны и переходники и приступил к работе.

Радиаторы достались все разные, с наибольшим количеством секций я запланировал поставить ближе к воротам.

Сделал кронштейны и повесил в гараже радиаторы.

Залил в систему теплоноситель, чтобы заполнить систему нужно около 30 литров.

По началу использовал циркуляционный насос «Pedrollo», но он слишком шумный при работе. Поэтому купил циркуляционный насос «Oasis», поставил его на место прямо под первым радиатором. Не стал делать байпас, ибо он нужен только при отключении электричества — а что делать в гараже без него?!

Сделал подачу топлива.

Самодельная печь на отработке с радиаторной системой отопления — готова! Открываем краник подачи топлива…запускаем насос на 1-ой скорости…поджигаем отработку промасленной ветошью…и наша чудо-печь загудела своим огненным нутром!

Спустя 5 минут печь вышла на режим, еще через 15 минут первые две батареи стали теплыми.

Еще через 20 минут все батареи излучали тепло, и в гараже сразу стало теплеть. В итоге я разогнал печь почти до 90 градусов температуры теплоносителя. Признаться, переборщил, стало совсем жарко!

устройство и варианты изготовления своими руками

Отслужившее свой срок индустриальное масло является ценным углеводородным сырьём, подлежащим утилизации. Один и способов его применения заключается в сжигании в специальных печах. Печка на отработке способна обогреть жилое и производственное помещение, а сделать ее можно своими руками.

Содержание статьи

  • Технологии применения
  • Целесообразность использования отработанного масла
  • Принцип работы горелок на отработке
  • Виды конструкций
    • Горелки с наддувом
    • Горелки с капельной подачей топлива
    • Пиролизные котлы на отработке
    • Печь на отработке из газового баллона
  • Как изготовить печь из листового металла
  • Меры безопасности

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

  • тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
  • разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
  • непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Целесообразность использования отработанного масла

На рынке отопительных агрегатов представлен широкий выбор котлов, воздушных обогревателей и печей заводского изготовления, рассчитанных на сжигание отработанных масел. Они представляют собой разновидность агрегатов, работающих на жидком топливе. Такие установки могут применяться в системах водяного и воздушного отопления зданий различного назначения, таких как жилой коттедж, загородный домик, производственный цех или офис, складское помещение, гараж, теплица.

Обратите внимание! В экономическом отношении применение отопления на отработке имеет важное преимущество – низкую стоимость топлива.

В наибольшей степени это имеет отношение к предприятиям, осуществляющим обслуживание различных видов техники, связанное с заменой масла. Кроме пунктов автосервиса, сюда относятся все крупные промышленные предприятия, имеющие машинный парк автомобильной, строительной и другой техники, депо организаций железнодорожного транспорта, обслуживающие дизельные электровозы.

Все производственные субъекты, перечисленные выше, имеют некоторый, постоянно пополняемый объём отработанных смазочных материалов, подлежащих утилизации. Она, в свою очередь, требует определённых затрат, в том числе и со стороны владельца вторичного сырья. В таких условиях использование отработки в качестве жидкого топлива может принести прямую выгоду.

Рассмотреть возможность организации отопления с использованием масляной отработки также имеет смысл, когда есть возможность дёшево приобретать это топливо регулярно и в достаточных количествах.

Принцип работы горелок на отработке

Отработанное масло как жидкое топливо имеет свои особенности. Во-первых, оно существенно гуще дизельного топлива, по консистенции ближе к мазуту. Во-вторых, и это более важно, отработка чаще всего содержит различные твёрдые и жидкие включения. Это мельчайшая металлическая стружка, образующаяся в результате износа трущихся металлических поверхностей, частицы кокса, возникающие при воздействии на масло высоких температур. При сборе отработанного масла в него могут попадать влага, охлаждающие жидкости и другие посторонние включения.

Особенности технологии сжигания отработанных масел заключаются в следующем:

  • необходимость предварительной очистки отработки от механических загрязнителей;
  • разогрев масла перед подачей в камеру сгорания, обеспечивающий повышение текучести топлива и испарение влаги;
  • особая конструкция самой камеры сгорания, обеспечивающая горение не жидкой субстанции, а паров перегретого масла.

Центральным элементом большинства конструкций горелок котлов и печей на отработке является тарельчатая деталь, на плоскую поверхность которой подаётся предварительно разогретое масло. В процессе работы тарелка разогревается до очень высокой температуры, благодаря чему масло на ней мгновенно испаряется и вспыхивает. Дозированная подача разогретого масла производится через форсунку или капельницу. Изменением интенсивности подачи отработки регулируется нагрузка котла или печки.

Виды конструкций

Полное сгорание такого вида топлива, как масляная отработка, возможно только при его испарении или газификации. Все котлы и печи на отработке используют различные методы газификации. По этому признаку все агрегаты подразделяются на две категории. К первой относятся котлы и печи, осуществляющие предварительную газификацию топлива (имеющие горелки Бабингтона с наддувом). Ко второй – агрегаты, оборудованные испарителями, газифицирующими отработку в процессе сгорания (капельные и пиролизные).

Горелки с наддувом

В основе таких конструкций лежит принцип, запатентованный в своё время Робертом Бабингтоном. Первоначально горелки Бабингтона использовались в котлах и печах, работающих на дизельном топливе. Впоследствии такие горелки стали применяться в некоторых агрегатах, предназначенных для использования в качестве топлива смеси отработанных масел. Принцип работы печей для отработки с наддувом заключается в следующем.

Предварительно разогретая отработка под действием небольшого давления или самотёком подаётся на некую поверхность, обычно имеющую форму полусферы, в которой имеется одно или несколько отверстий малого диаметра. К отверстиям с обратной стороны поверхности подведены трубки, по которым поступает сжатый воздух. При попадании капель горячего масла в струи воздуха, происходит распыление топлива, то есть образование топливно-воздушной смеси, которая подаётся в камеру сгорания. Так обеспечивается оптимальный баланс паров топлива с кислородом, благодаря чему происходит практически полное сгорание отработки.

Избытки масла, которые не были распылены струями воздуха, стекают по поверхности вниз, возвращаясь вновь в топливный бак. Подача воздуха может осуществляться компрессором или напорным вентилятором.

Горелки с капельной подачей топлива

Конструкции такого типа считаются наиболее простыми, поэтому чаще всего используются при кустарном изготовлении горелок своими руками. Камеры сгорания агрегатов капельного типа обычно устроены следующим образом.

В нижней части камеры располагается ключевой элемент конструкций этого вида – чаша-испаритель, на которой происходит процесс горения. Предварительно разогретая отработка подаётся по трубке небольшого диаметра и каплями или тонкой струйкой падает на чашу. Раскалившаяся в процессе горения чаша мгновенно испаряет поступающую жидкость, пары которой тут же воспламеняются. Основная часть камеры сгорания располагается выше испарителя.

Пиролизные котлы на отработке

Процесс пиролиза характеризуется тем, что горение топлива и газифицированных горючих компонентов, называемых пиролизным газом, происходит раздельно. Обычно пиролизные котлы отличаются протеканием процесса горения при недостатке кислорода. Однако данное условие не является обязательным. В какой-то мере пиролиз имеет место при любом сгорании различных веществ.

При горении паров масляной отработки также происходят процессы пиролиза, в результате которого выделяется газ, содержащий горючие компоненты. В конструкциях пиролизных печей созданы условия для полного использования энергии, содержащейся в газах. Для этой цели несколько изменяется устройство камеры сгорания. Удлиняется путь, который проходят горящие газы, движущиеся в направлении дымовой трубы.

Конструктивно это достигается следующим образом. Камера сгорания окружается водяной рубашкой, снабжённой вертикальными сквозными проходами для раскалённых газов, в которых продолжают догорать пиролизные компоненты.

Масляная отработка, поступающая в камеру сгорания печи, испаряется и воспламеняется в нижней области камеры. При этом часть вещества сгорает сразу, выделяя тепло, другая часть под воздействием температуры подвергается пиролизному разложению. Продукты этого разложения вместе с раскалёнными газами поднимаются в верхнюю область камеры, нагревая при этом водяную рубашку печи или котла. По ходу своего движения продукты пиролиза продолжают тлеть в условиях недостатка кислорода, потреблённого открытым пламенем сгоревшей части топлива.

Далее горящие газы, достигая закрытого верхнего торца, двигаются через проходы в водяной рубашке. Они направляются опять вниз, где располагается выход к дымовой трубе. На протяжении этого зигзагообразного пути происходит догорание частиц топлива, сопровождающееся теплоотдачей от камеры сгорания к водяной рубашке.

Очевидно, что такой замысловатый путь догорающие газы не в состоянии пройти только под воздействием естественной конвекции. Для обеспечения работоспособности такого устройства печи необходимо наличие дополнительного дутья. Принудительный приток воздуха обеспечивается обычно вентилятором с регулируемыми оборотами, направляющим воздух вниз камеры сгорания. Для увеличения экономичности печи или котла забираемый из атмосферы воздух перед подачей в камеру сгорания можно нагревать, используя тепло выходящих дымовых газов.

Печь на отработке из газового баллона

Следует заметить, что цены на заводские агрегаты, рассчитанные на сжигание масляной отработки довольно высоки. Это относится как к европейским, так и отечественным продуктам. С другой стороны, основы конструкции камеры сгорания таких отопительных приборов очень просты. Эти два обстоятельства привели к тому, что многие пытаются самостоятельно изготовить печку на отработке, при этом имеется множество успешных примеров.

Печь-буржуйка отличается от котла тем, что отапливает то помещение, в котором она установлена путём нагревания окружающего воздуха своими стенками. Как отопительное устройство печь уместно использовать для обогрева гаража, сарая, небольшой мастерской.

При выборе подручных материалов, из которых можно сварить печь своими руками, мастера часто останавливаются на газовых баллонах. Действительно, форма и размер этих ёмкостей почти идеально подходят для изготовления корпуса печи. Чаще используются резервуары от газобаллонного оборудования автомобилей, которые имеют форму цилиндра с закруглёнными торцами.

В торце баллона, который будет располагаться внизу, прорезается отверстие для приваривания перфорированной трубы диаметром около 100 мм. Это будет камера сгорания. Перфорированная часть располагается внутри баллона.

Чашей-испарителем будет служить нижний выпуклый торец баллона. Подача топлива осуществляется через трубу, проходящую насквозь через верхний торец, а выпускная труба приваривается к боковой поверхности баллона в его верхней части.

Вместе с подачей топлива следует предусмотреть принудительное нагнетание воздуха в камеру сгорания. Для этого часто используют автомобильные вентиляторы, производительность которых можно регулировать, изменяя напряжение питания.

Для изготовления печки на отработке своими руками нужны чертежи, которые необходимо составить самостоятельно, либо воспользоваться готовыми.

Как изготовить печь из листового металла

Использовать листовой металл при изготовлении самодельной печи в некотором смысле предпочтительней, чем газовый баллон. Стальной лист можно выбрать большей, чем стенки баллона, толщины, что обеспечит более длительную эксплуатацию. По возможности следует выбирать жаропрочную сталь, которая будет лучше работать в условиях высоких температур.

Корпус печи при таком выборе материала будет иметь прямоугольную форму. В остальном конструкция камеры сгорания может быть такой же, как у газобаллонного аналога. Плоская форма верхнего торца печи на отработке может быть использована как варочная поверхность, на которой можно вскипятить чайник и приготовить еду.

Чтобы увеличить площадь варочной поверхности, ввод топлива с наддувом можно осуществлять через боковую стенку агрегата. Схема для изготовления своими руками печи на отработанном масле поможет правильно выбрать материал и выполнить оптимальный раскрой.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

  • применять следует только тот вид топлива, на который рассчитан используемый агрегат;
  • применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
  • условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой. По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении.

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

схема конструкции на солярке, масле и прочих, пошаговая инструкция и прочее + видео

Нередко для автолюбителя бывает проблемной ситуация с правильной утилизацией отработанного моторного масла, солярки и прочих горючих элементов с агрегатов и узлов автомобиля. Так почему же не использовать отработку для отопления собственного гаража, тем более её можно заполучить даром, и загрязнения для окружающей среды минимальны. Остаётся только сделать печь, потребляющую такой вид топлива, своими руками. Среди автовладельцев такой вид гаражных печек довольно хорошо изветен и широко используется.

Содержание

  • 1 Печи на жидком топливе

    • 1.1 Достоинства и недостатки

      • 1.1.1 Плюсы

      • 1.1.2 Минусы

  • 2 Виды

  • 3 Конструкция печи

  • 4 Подготовка чертежа и расчёт параметров

    • 4.1 Материалы

    • 4.2 Инструменты

  • 5 Выбираем место установки

  • 6 Изготовление печи на отработанном масле своими руками

    • 6.1 Хорошее видео по изготовлению и установке печки на отработке из листового металла

  • 7 Особенности эксплуатации печки на отработке

    • 7. 1 Розжиг печи

      • 7.1.1 Видеоинструкция по использованию

    • 7.2 Безопасность

    • 7.3 Чистка и ремонт

Печи на жидком топливе

Использование таких печей характерно для гаражей, подсобок, дачных домиков и других помещений, в большинстве своём технического и хозяйственного характера, не требующих какой-то особенной чистоты и эстетики.

Достоинства и недостатки

В целом печи работающие на жидком топливе великолепно исполняют своё предназначение, но так же как у печей других типов имеют место свои особенности, включая достоинства и недостатки.

Плюсы
  • Простая и дешёвая в изготовлении конструкция.
  • Печи хорошо прогревают небольшие помещения такие как гаражи, подсобки и небольшие дачные домики.
  • Печь изготовленная по правилам не коптит и почти не даёт гари.
  • Компактная и мобильная ввиду отсутствия монтажных работ.
  • Пожаробезопасная при соблюдении соответствующих правил безопасности. Масло очень трудно разжечь, легко воспламеняются только пары.
Минусы
  • Отработанное моторное масло нужно использовать только фильтрованное, без посторонних примесей, так как может возникнуть взрывопасная ситуация.
  • Присутствие запаха масла.
  • Характерное гудение печи.

Виды

Топливом для печей, потребляющих жидкое топливо, служит солярка или отработанное моторное масло. Печи использующие солярку, производятся в основном промышленным способом, хотя встречаются довольно неплохие самодельные образцы, тогда как работающие на отработке, изготавливаются кустарно в обычных гаражных условиях. Для самостоятельного изготовления лучше всего подойдёт печь использующая отработку, ввиду простоты изготовления конструкции и дешевизны материалов, так как в качестве материалов для печи могут выступать отрезки труб различных диаметров либо листы металла в случае с прямоугольными бачками. Также возможно применение отслуживших свой век пропановых баллонов.

Печи промышленного и кустарного изготовления

Конструкция печи

Конструкция представляет собой два бачка соединённых между собой трубой с перфорацией. У верхнего бачка имеется смещение относительно вертикальной оси нижнего. Лучше всего применять цилиндрическую форму используемых бачков, но на практике очень часто используются прямоугольные бачки и производительность от этого нисколько не страдает. Для придания рабочего вертикального положения на полу помещения конструкцией предусмотрены ножки. Схематическое устройство печи на рисунке ниже:

Устройство печи на отработке

Система сгорания топлива в печке, работает на принципе пиролиза — сжигания паров топлива. Так как точка возгорания моторного масла сравнительно велика, то для его полноценного сжигания требуется его нагрев с образованием паров, которые впоследствии сгорают в печи. Для достижения этого результата, в нижний бачок через заправочное отверстие заливается отфильтрованная отработка, заполняя его наполовину и разжигается. Для быстрого розжига масла следует воспользоваться доливанием в заправочное отверстие нескольких грамм бензина или растворителя.

В процессе горения бензина, масло нагревается и начинает испарятся с поверхности, затем пары воспламеняются в камере дожига, и температура печи переходит в рабочий режим пиролизного горения. В топливном бачке, одновременно служащим топкой, происходит непосредственное сжигание масла. Воздух необходимый для первичного горения забирается через заправочное отверстие. Для регулировки процесса горения предусмотрена воздушная заслонка. При полностью открытой заслонке расход масла составит около 2 л. в час, тогда как в режиме медленного горения для поддержания рабочей температуры около 0,5–0.7 л. в час.

Самостоятельно сделанная печь на отработке оборудуется вертикальной перфорированной трубой для поступления воздуха который необходим для процесса пиролизного горения. Попавшие в трубу пары масла вперемешку с поступающим воздухом сгорают в ней, а также частично в верхнем баке. Далее продукты горения обходят перегородку и выводятся через дымоход из помещения.

Подготовка чертежа и расчёт параметров

Будем ориентироваться на готовый чертёж печи из отрезков труб, так как этот материал наиболее доступен. Первым делом стоит изучить готовый чертёж и рассчитать количество материала нужного для изготовления маслянной печки. Если нет в наличии точных диаметров что указаны в чертеже это не критично, главное примерное соотношение размеров. Чертёж советую распечатать чтобы всегда был под рукой в процессе сборки печи.

Чертёж печи на отработке

Материалы

В качестве материала для цилиндров в этом примере использован отслуживший свой век пропановый баллон, но вполне сгодятся отрезки металлических труб других диаметров.

  • Отрезки пропанового баллона (трубы) согласно чертежу.
  • Труба для камеры дожига. Размеры на чертеже.
  • Листовая сталь.
  • Трубки для ножек диаметром 20 мм или уголок.

Инструменты

Для выполнения работ потребуются следующие инструменты:

  • Сварочный аппарат маска и электроды, пропановый резак (если имеется в наличии).
  • Болгарка с отрезным и зачистным кругами.
  • Дрель и сверло диаметром 9 мм.
  • Молоток, рулетка, карандаш или маркер.
  • Защита для глаз и рук.

Выбираем место установки

Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу. Ещё стоит обратить внимание на удобство вывода дымохода наружу. В совокупности эти параметры подбора места для печи играют главную роль. На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.

Устройство теплового экрана на стенах

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

  1. Отрезаем куски труб согласно размерам из чертежа.
  2. Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.

    Заготовки для печки

  3. После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости.

    Приваривание ножек

  4. Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью.

    Бачок для топлива

  5. Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.

    Крышка для бачка

  6. Следющий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёными отверстиями в корпусе по схеме в чертеже.

    Приваривание дожигателя

  7. Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4.

    Приваривание верхней части печи

  8. Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки.

    Приваривание перегородки

  9. Привариваем крышку положив её на верхнюю часть печи.

    Крышка на верхней части

  10. Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

Чертёж второго варианта печи

Хорошее видео по изготовлению и установке печки на отработке из листового металла

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

  • Не оставляйте горящий очаг надолго без присмотра.
  • Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
  • Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
  • Регулярно проверяйте дымоход на предмет прохудившихся мест.
  • В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

  • Автор: Арсений Пискунов
  • Распечатать

Меня зовут Арсений. Я строитель с 20 летним стажем.

Оцените статью:

(2 голоса, среднее: 4.5 из 5)

Поделитесь с друзьями!

Как построить печь для пиццы на дровах

Познакомьтесь с экспертом

В 2008 году Саймон Брукс прошел курс по сборке и выпечке в штаб-квартире Hugh Fearnley-Whitingstall’s River Cottage в Девоне, где научился готовить на дровах. топочная печь и как ее построить. «Я пришел домой и подумал: «Я собираюсь построить свою собственную печь для пиццы», — вспоминает Саймон. «Я не практичен; Я могу делать базовые вещи своими руками, но строительство выходит за пределы моей зоны комфорта. Если я могу это сделать, любой может».

Создавая свою печь для пиццы, Саймон начал вести блог о проекте и еде, которую он готовил в духовке. Вскоре потенциальные строители печей со всего мира связались друг с другом, делясь фотографиями своих печей и обмениваясь советами. В конце концов он поместил весь свой опыт в электронную книгу под названием «Как построить традиционную глиняную печь для пиццы на дровах».

Проект Саймона не был пустяком. «Он заменил наше барбекю, — говорит он. «Глиняной печи требуется час, чтобы нагреться до температуры, но как только это произойдет, вы приготовите пиццу за 60 секунд с хрустящей корочкой и фантастическим ароматом дыма».

Дровяные печи готовят при очень высоких температурах – около 400°C. Бытовые духовки не могут так нагреться. Однако они подходят не только для пиццы. После того, как вы выметете угли и дадите им немного остыть, духовка идеально подходит для медленного обжаривания. «Я готовил стейки всю ночь при температуре около 130°C, — говорит Саймон.

Немного истории

Далеко не новомодное изобретение, глиняные печи существуют тысячи лет. Древние египтяне использовали глиняные печи, и в римских Помпеях были обнаружены образцы, которые работали бы и сегодня, если бы их очистили и разожгли. Подобные печи строились в местах общего пользования и использовались семьями. К средневековью печи стали больше и использовались для выпечки хлеба для целых деревень. До середины 20 века во многих итальянских домах были дровяные печи.

Печи для пиццы: где научиться делать своими руками

  • Саймон ведет курсы по строительству и приготовлению пищи в Центре устойчивого развития в Хэмпшире
  • River Cottage предлагает курс Build and Bake
  • Манна из Девона проводит два курса по приготовлению пищи в дровяных печах. Один фокусируется на печах и приготовлении пищи при высоких температурах. В другом рассматривается использование остаточного тепла для приготовления тортов, пирожных, свинины и баранины, приготовленных на медленном огне. Также есть бесплатная двухчасовая дегустация.

Планирование

Сначала решите, где разместить печь. В отличие от барбекю, печь для пиццы нельзя перемещать по саду после того, как она построена. Выберите область с большим количеством свободного места вокруг нее — хорошо, если где-нибудь будет солнечный свет.

Сколько времени это займет? Вы сможете построить его за летние выходные, если будет хорошая погода.

Что вам понадобится…

Большинство из этих предметов вы можете приобрести у торговцев строителями – если нет, мы предлагаем другие варианты

  • Около 30 кирпичей: не менее 20 должны быть гладкими и прочными, без выемок (крестовина) или отверстий (перфорация), чтобы образовался пол печи.
  • 20 шлакоблоков и 5-килограммовая банка цемента или двадцать деревянных балок 120 x 20 x 20 см, электрическая дрель и длинные шурупы (для каркаса цоколя)
  • Щебень и крупные камни
  • 10-14 мешков строительного песка (по 20 кг)
  • 125-175 кг глины (подойдет самая дешевая – попробуйте на сайте angliaclaysupplies. co.uk)
  • Стеклянные бутылки в ассортименте
  • Дымоход или горшок (по желанию)
  • Большой мешок (14 литров или 6 кг) древесной стружки (из зоомагазинов)

Вам также понадобится…

  • Тачка
  • Рулетка
  • Большой прочный пластиковый или брезентовый лист
  • Много воды
  • Старый кухонный нож
  • Перчатки для тяжелых условий эксплуатации
  • Пластиковое ведро 10 литров
  • Резиновые сапоги
  • Много газет

Основная техника: пудинг

  • Смешивание глины и песка — самая сложная и трудоемкая часть строительного процесса. Лучше всего смешивать это партиями по мере необходимости.
  • Для первого слоя (шаг 3) вам понадобится от трех ведер глины до шести 10-литровых ведер песка. Для последней оболочки (шаг 7) потребуется четыре ведра глины и восемь ведер песка (соотношение глины:песка 1:2).
  • Вы делаете смешивание (пудлинг) ногами. Высыпьте песок на большой пластиковый брезентовый лист, разбейте глину на кусочки размером с большой палец и, надев резиновые сапоги, растопите их вместе с небольшим количеством воды. Это называется пудинг. Смесь готова, когда кусочек размером с теннисный мяч, упавший с высоты плеча, скрепится. Если это брызги, смесь слишком влажная; если он трескается, он слишком сухой.

Шаг 1: Сделайте плинтус

занимает около 4 часов

Шаг 1a


Шаг 1B

Это основа вашей печи, поэтому она должна быть твердым. Каркас цоколя можно построить из кирпичей, шлакоблоков или деревянных шпал. Очистите землю и выкопайте неглубокую траншею размером 120см х 120см. Если вы строите каркас из кирпича или газобетона, используйте цемент. Если вы используете дерево, скрепите детали вместе. Вам нужна прочная квадратная коробка высотой примерно 1 м и площадью 120 см.

Положите в центр слой щебня и камней (1а), затем добавьте слой песка и стеклянных бутылок. Они будут действовать как радиатор, нагреваясь, а затем излучая тепло через духовку. Наконец, сверху выложите слой гладких цельных кирпичей (1b), чтобы сформировать дно печи. Имейте в виду, что это поверхность, на которой вы будете готовить, поэтому кирпичи должны плотно прилегать друг к другу.

Шаг 2: Сделайте форму для купола

Займет около 1 часа

Сделайте насыпь из влажного песка, чтобы сформировать глину вокруг. Вам понадобится около 120 кг песка. Сосредоточьте его на постаменте, который вы уже построили, и постепенно стройте купол, как гигантский замок из песка. Он должен быть 80 см в диаметре по низу и 40-45 см в высоту. Продолжайте проверять его сверху, чтобы убедиться, что он круглый. Когда вы закончите, накройте мокрой газетой, чтобы она не высыхала, пока вы лепите глину (см. фото).

Шаг 3: Первый слой в духовке

Занимает около 2 часов, плюс 4 часа на сушку

Раскатайте горсти смеси глины и песка в колбаски длиной 20 см и толщиной 10 см, затем сформируйте из них круги вокруг песчаного купола, начиная с основания (оставьте газету), пока купол не будет полностью покрыт. Вставьте куски пластилина друг в друга, затем сгладьте снаружи руками. Слой должен быть толщиной 7-10 см. Оставьте глину сохнуть на 4 часа.

Шаг 4: Вырежьте вход

Займет около 1 часа

С помощью кухонного ножа вырежьте вход в печь. Он должен быть достаточно большим, чтобы через него прошел противень для жарки, но достаточно маленьким, чтобы удерживать тепло — около 30 см в ширину и 20 см в высоту. После того, как вы прорежете вход, вычерпайте песок внутри (вы можете использовать его повторно). Дайте куполу высохнуть в течение ночи. На следующее утро зажгите внутри небольшой огонь, чтобы глина еще больше просохла.

Шаг 5: Соорудить проем из кирпича

Займет 2-3 часа

Постройте арку вокруг входа, используя кирпичи и смесь песка/глины в качестве раствора, и создайте угол для арки. Прикрепите арку к глиняному куполу с помощью глиняной смеси. Затем вырежьте отверстие в крыше купола рядом с тем местом, где арка соединяется с куполом, и сделайте глиняный воротник, чтобы держать дымоход. Вы можете использовать горшок для растений в качестве дымохода, купить его или сделать из него кольца из глины (как на фото).

Этап 6: Изоляционный слой

Занимает около 1 часа, плюс 2 часа на сушку


Сделать 4 литра шликера (смесь глины и воды консистенции сметаны). Добавьте 14 литров/6 кг древесной стружки, хорошо перемешайте. Нанесите изоляционный слой на глиняный купол и оставьте сохнуть на 2 часа.

Шаг 7: Окончательная оболочка

Занимает около 2 часов

Это то же самое, что и первый слой печи, только немного больше. Смешайте глину и песок вместе, взбивая. Сделайте кирпичи в форме колбасы и плотно прижмите друг к другу, чтобы покрыть изоляционный слой толщиной 7-10 см. Выровняйте поверхность, как в шаге 3. После того, как готовая печь высохнет в течение дня или двух (неделя была бы еще лучше), очистите ее от остатков песка или мусора… И вы готовы ее топить. !

Как пользоваться печью для пиццы

Приготовление пищи Очевидно, вам нужна древесина, и лучше всего использовать правильно высушенную твердую древесину. «Зажгите стопку газет и небольшие палочки из мягкого дерева у входа под дымоходом», — говорит Саймон. Медленно разведите огонь, добавляя куски твердой древесины, например дуба, а затем, как только он загорится, переместите его к задней части духовки, но не слишком быстро, иначе он может погаснуть. «Как только он заревет, добавьте достаточно дров, чтобы он продолжал тикать», — говорит Саймон.

Уход и защита

Когда печь не используется, защитите ее от влаги хорошо защищенным брезентом.

Теперь у вас есть духовка, готовьте! Здесь вы можете найти наши любимые рецепты пиццы.

Как построить глиняную печь


Существование подобных печей легко задокументировано для 18 века. На самом деле почти в каждой древней культуре была очень похожая печь. Есть одна особенная иллюстрация средневековья, вырезанная из дерева, изображающая глиняную печь, построенную на повозке.
В литературе 18-го века есть упоминания, а также археологические свидетельства того, что подобные печи можно было найти в частных домах и в фортах. Есть также упоминания об общественных печах, где пекарь выпекал хлеб на всю деревню.

  • Песок
  • Глина
  • Солома, сухая трава или сено
  • бумага
  • Кирпичи
  • Брезентовый брезент
  • Вода

Прежде чем строить свою печь, вы должны решить, на чем вы собираетесь строить свою печь. Есть исторические образцы печей, построенных на столах, кирпичных или каменных постаментах и ​​очагах. Вам также необходимо убедиться, что ваша духовка защищена от непогоды. Он растворим в воде и просто смоется дождем, поэтому, если нам нужно, чтобы это продлилось какое-то время, вам понадобится небольшая крыша над ним.


После того, как вы решили, где будете ее ставить, выложите слой кирпича для пола печи и нарисуйте мелом рисунок. Наш внутренний размер составляет около 22 дюймов в поперечнике.
Стены должны быть около 6 дюймов.
Ширина нашей двери составляет около 12 дюймов, так что мы без особых проблем можем вставить что-то большое, как пирог. Форма и размер вашей конкретной печи не так уж важны, но есть одна важная вещь, а именно высота открывающегося туннеля по сравнению с высотой вашего купола. Это должно быть определенное соотношение, иначе воздух не будет проходить, когда вы сжигаете дрова внутри. Туннель должен составлять 60-65% или около 63% высоты купола.

После того, как вы определились с конструкцией своей печи, вы должны начать работать над початком.
Возможно, вы захотите заранее сделать целую кучу этого початка. Он хорошо стареет, так что он не испортится, ожидая всю ночь, и таким образом, как только вы закончите с сердцевиной своего замка из песка, вы можете сразу же начать его надевать, и вам не нужно беспокоиться о песке. высыхание и сдувание, пока вы делаете свой початок. Обязательно заверните влажный початок в полиэтилен, чтобы он не высох, прежде чем вы будете готовы его использовать.

Самый внутренний слой глины или глыбы, который мы собираемся положить на нашу печь, состоит из песка и глины. Примерно 2 части песка на 1 часть глины. Вы смешиваете эти два вместе, чтобы они были очень хорошо смешаны.
Мы хотим убедиться, что он имеет правильную консистенцию, чтобы мы все еще могли работать с ним, но он не настолько влажный, чтобы быть неряшливым, и вы должны быть уверены, что ошибетесь в сторону немного больше песка, чем слишком много глины. Чем больше глины у вас есть, тем больше она будет сжиматься и трескаться. Изучение только правильной последовательности может быть сложным.
Вы хотите, чтобы он сформировался в шар, как снежный ком, и не деформировался легко.

Теперь вы хотите построить ядро.
Это будет что-то вроде замка из песка, просто очень влажный песок, поверх которого мы построим печь. Вы должны убедиться, что песок остается влажным, пока мы не нанесем первый слой. Иногда вы увидите, как другие люди делают это с палками и тому подобными вещами, но это будет намного проще и быстрее. У двери вы должны поставить кирпичную стену, чтобы получить ровную поверхность, к которой можно пристроиться.

Когда ваше внутреннее ядро ​​построено, вам нужно положить на него бумагу.
Смочите бумагу и разложите ее поверх песка, чтобы получить слой, отделяющий песок от внутренней поверхности и облегчающий последующее удаление песка. Как только бумага будет наложена, можно приступать к укладке первого слоя початка.


В этом первом слое нет ни соломы, ни сена, потому что они все равно сгорят. Он должен быть толщиной около 3 дюймов. Начните с самого низа и двигайтесь вверх, чтобы вы могли следить за тем, как вы продвигаетесь, чтобы убедиться, что толщина остается примерно одинаковой. Когда вы закончите с этим слоем, дайте ему застыть на ночь, чтобы он стал немного тверже, но не позволяйте ему слишком высохнуть, иначе следующий слой не приклеится должным образом. Немного поцарапайте слой, чтобы следующий слой початка хорошо приклеился.

Следующий слой початка, который мы накроем, будет содержать траву, сено или солому, чтобы придать ему большую прочность, чем внутренний слой. Сначала мы смешаем нашу глину и наш песок. Как только консистенция приблизится к нужной, тогда мы добавим наш другой вяжущий материал. это немного. Это придаст ему невероятную силу. Когда он высыхает, это действительно связывает его вместе.

Полезно приготовить этот початок заранее. Это действительно заставляет его работать лучше, если ему пару дней, но вы не хотите, чтобы он слишком устарел, потому что, когда он будет влажным в течение длительного времени, трава начнет гнить там, так что вы не хотите, чтобы это случаться. Если ему день или два, держите его завернутым в полиэтилен, чтобы он был влажным и гибким. Это действительно будет работать еще лучше через день или два.


Итак, чтобы ускорить процесс, предлагаю пригласить друзей. Устройте кабачковую вечеринку. Они могут топать этим материалом, пока вы ставите его на плиту. Всем будет весело.

Около пяти или шести больших буханок початка, готовых к употреблению, — хорошее начало. Я не уверен точно, сколько потребуется, чтобы покрыть эту духовку, поэтому мы наденем это, а затем посмотрим, сколько еще потребуется.

Внешний слой также должен быть толщиной около 3 дюймов. Убедитесь, что ваши буханки хорошо соприкасаются с внутренней сердцевиной, чтобы между ними не было большого воздушного пространства, и просто начните добавлять початки со всех сторон.
Возможно, вы захотите начать с нижней части немного тоньше, чем отделка, потому что некоторые из них немного просядут в нужное положение по мере продвижения.

Когда вы закончите с основным корпусом, уберите кирпичную стену в проеме и добавьте к нему красивое закругленное отверстие, потому что оно будет более прочным, чем острое. Имейте в виду, что всякий раз, когда вы складываете две части вместе, вам действительно нужно работать так, чтобы две части сцепились друг с другом, а не отвалились. Добавьте немного песка в отверстие, чтобы поддержать новую кромку вокруг отверстия.

В зависимости от того, где вы находитесь, вашей окружающей среды, времени года и влажности, это может занять от 2 до 4 недель или дольше, чтобы он стал достаточно сухим, чтобы вы даже начали думать о его согревании. вверх изнутри. Пока он сохнет, вы не хотите, чтобы на него попал дождь, поэтому вам нужно будет защитить его от непогоды, но не накрывайте его пластиком, чтобы он не мог высохнуть. Вы хотите защитить его от дождя, но при этом дать ему дышать.


После того, как песок начнет высыхать достаточно, чтобы поддерживать себя, вы можете начать медленно выкапывать песок и даже отрывать часть бумаги. Не беспокойтесь о бумаге, потому что она все равно сгорит. Каждые несколько дней выкапывайте немного больше песка, чтобы вы могли начать засыпать его в центр, чтобы высушить внутреннюю часть.


После того, как песчаная сердцевина будет удалена и ваша печь достаточно высохнет, вы будете готовы к ее розжигу. Если ваша духовка недостаточно высушена перед тем, как вы ее топите, это вызовет растрескивание или, по крайней мере, большее растрескивание, чем обычно, в корпусе. Даже если вы подождете, как мы, неизбежно произойдет какое-то растрескивание. Не пугайтесь, если трещины особенно велики, вы можете заделать их небольшим количеством песка и глины и дать им высохнуть на месте. Когда духовка почти высохнет, вы можете использовать несколько согревающих огней, чтобы помочь ей. Стенки этой печи чрезвычайно прочны. Чтобы разбить этот материал, требуется много времени, поэтому, если вам нужно внести изменения, вам действительно придется рубить его, чтобы сломать.




Стенограмма видео:

В этом видео мы покажем вам, как построить глиняную печь.

Существование подобных печей легко задокументировано для 18 века. На самом деле почти в каждой древней культуре была очень похожая печь. Есть одна особенная иллюстрация средневековья, вырезанная из дерева, изображающая глиняную печь, построенную на повозке. В литературе 18-го века есть упоминания, а также археологические свидетельства того, что подобные печи можно было найти в частных домах и в фортах. Есть также упоминания об общественных печах, где пекарь выпекал хлеб на всю деревню. Нам понадобится несколько вещей, из которых можно сделать нашу глиняную печь. Нам понадобится песок. Это главная составляющая нашей духовки. Нам понадобится хороший кусок глины. Это сухая глина, которую можно купить в строительном магазине или влажную глину из канавы. Вам понадобится солома, сухая трава или, может быть, сено. Вам может понадобиться несколько кирпичей, поэтому подойдет несколько огнеупорных кирпичей, даже обычных кирпичей, и вам понадобится брезент, чтобы смешать початок, и вам определенно понадобится много воды.

Прежде чем строить свою печь, вы должны решить, на чем вы собираетесь строить свою печь. Есть исторические образцы печей, построенных на столах или на кирпичных или каменных постаментах, на очагах. Сверху нашего очень прочного стола мы выложили слой огнеупорного кирпича. Это делает, чтобы быть полом нашей печи. Мы также наметили здесь дизайн. Около 22 дюймов в поперечнике до дна внутри. Это внутреннее измерение. Стены будут иметь толщину около 6 дюймов, поэтому у нас есть маркировка, чтобы мы могли видеть, насколько большими они будут выглядеть на поверхности. Ширина двери здесь составляет около 12 дюймов, и мы можем без особых проблем вставить что-то большое, как пирог.

Первое, что мы собираемся сделать, это построить ядро. Это будет как замок из песка, просто мокрый песок, поверх которого мы построим печь. Иногда вы увидите, как другие люди делают это с палками и подобными вещами, но это будет намного проще и быстрее. Здесь будет наша дверь. Я просто пошел дальше и положил сюда пару кирпичей, чтобы они стали внутренним ядром двери. Они будут удалены. И прямо здесь я разместил кирпичную стену, чтобы дать нам хорошую плоскую поверхность, к которой можно пристроиться.

Итак, мы потратили на это около часа. Мы использовали очень влажный песок, чтобы он оставался в форме. Теперь мы должны убедиться, что он остается влажным, пока мы не нанесем наш первый слой. Форма и размер вашей конкретной печи не так уж важны, но есть одна важная вещь, а именно высота открывающегося туннеля по сравнению с высотой вашего купола. Это должно быть определенное соотношение, иначе воздух не будет проходить через него, когда вы сжигаете дрова внутри. Таким образом, это составляет от 65 до 60% или около 63% высоты здесь по сравнению с высотой там.

Следующее, что мы собираемся сделать, это положить на это бумагу. Положим бумагу, намочим ее, чтобы она дала нам слой для отделения, чтобы, когда мы вынимаем песок, он не прилипал к внутренней поверхности.

У нас есть бумажное покрытие внутреннего сердечника из песка. Это значительно облегчит извлечение сердцевины из-под него. Теперь пришло время сделать первый слой початка или глины для нашей духовки.

Этот самый внутренний слой грязи или глыбы, который мы собираемся положить на нашу печь, состоит из песка и глины. Примерно 2 части песка на 1 часть глины. Вы смешиваете эти две вещи вместе, так что они очень хорошо перемешиваются, а затем мы просто накладываем их туда. Мы хотим убедиться, что он имеет правильную консистенцию, чтобы мы все еще могли работать с ним, но он не настолько влажный, чтобы быть неряшливым, и вы хотите убедиться, что ошиблись на стороне немного больше песка, чем слишком много глины. Чем больше глины у вас есть, тем больше она будет сжиматься и трескаться.

Значит, вы, вероятно, захотите заранее сделать целую кучу этого початка. Хорошо стареет. Это не испортится, ожидая всю ночь, и таким образом, как только вы закончите с сердцевиной вашего замка из песка, вы можете сразу же начать его надевать, и вам не нужно беспокоиться о том, что он высохнет и сдуется во время работы. вы делаете свой початок.

Таким образом, изучение правильной консистенции может оказаться непростой задачей. Как вы видите здесь, я некоторое время топтал эту кучу, и это начинает чувствовать себя действительно хорошо. Складывается в шар, как снежный ком. Он не деформируется легко. Это не неаккуратно, и вы все равно можете придать ему любую форму, какую захотите, и оно не слишком жидкое. Это то, что вы ищете, что-то, что хорошо держится вместе, но все же поддается формованию.

Итак, мы работаем над первым слоем. Это слой без соломы, потому что она все равно просто сгорит. Его толщина составляет около 3 дюймов, и мы начинаем с самого низа и собираемся продвигаться вверх, чтобы мы могли следить за тем, как мы продвигаемся, чтобы убедиться, что наша толщина остается примерно такой же.

Вчера днем ​​мы закончили внутренний слой грязи и оставили его на ночь, и он стал немного тверже, чем был. Мы не хотим, чтобы он слишком высох, иначе следующий слой не будет должным образом прилипать к этому слою. Мы немного поцарапали этот слой, чтобы следующий слой початка, который мы положим сюда, хорошо держался. Следующий слой початка, который мы накроем, будет содержать траву, сено или солому, чтобы придать ему гораздо больше прочности, чем этот внутренний слой.

Сначала мы смешаем глину и песок. Как только он приблизится к нужной консистенции, тогда мы добавим сюда наш другой связующий материал.

Итак, мы все перепутали. Я собираюсь смешать это, просто немного влажнее. Теперь у меня под ногами довольно хорошая консистенция, и поскольку мы собираемся добавить сюда сухую солому, она немного подсушит ее, поэтому я собираюсь начать с более влажной смеси, но мы хотели получить сначала это смешивают, а затем добавляют связующее.

Это придаст ему невероятную силу. Когда он высыхает, это действительно связывает его вместе. Так что полезно сделать этот початок заранее. Это действительно заставляет его работать лучше, если ему пару дней, но вы не хотите, чтобы он слишком устарел, потому что, когда он будет влажным в течение длительного времени, трава начнет гнить там, так что вы не хотите, чтобы это случаться. Если ему день или два, держите его завернутым в полиэтилен, чтобы он был влажным и гибким. Это действительно будет работать еще лучше через день или два.

Итак, чтобы ускорить процесс, предлагаю вам пригласить друзей. Устройте кабачковую вечеринку. Они могут топать этим материалом, пока вы ставите его на плиту. Всем будет весело.

Ну, у меня есть пять или шесть больших буханок початка, готовых к употреблению. Думаю, это хорошее начало. Я точно не знаю, сколько потребуется, чтобы покрыть эту духовку, поэтому мы собираемся надеть это, а потом я посмотрю, сколько еще мне нужно сделать.

У меня есть отметки на столе, чтобы получить от 2,5 до 3 дюймов для внешнего слоя. Я начну выкладывать наши булочки. Мы собираемся убедиться, что они хорошо соприкасаются с внутренним ядром здесь, чтобы между ними не было большого воздушного пространства, и я просто начну добавлять их по всему периметру.

Вот оно. Здесь у нас есть второй слой материала типа початка. Это материал со встроенной соломинкой. Это действительно так, когда вы работаете, он немного провисает вниз, поэтому вы можете начать немного тоньше внизу, чем конец, ожидая, что некоторые из них немного просядут в нужное положение.

Это дает нам хорошую возможность взглянуть на то, что здесь происходит. Вы можете видеть, что початки внизу немного толще, чем вверху, потому что они немного провисли. Вы можете видеть наше внешнее ядро ​​из самана, наше внутреннее ядро, в котором нет соломы, и вот песчаное ядро ​​внутри. Мы собираемся добавить немного снаружи здесь. Мы собираемся придать ему красивое закругленное отверстие, потому что закругленное отверстие будет иметь большую силу, чем это острое.

Итак, мы закончили ставить закругленное отверстие в духовке, чтобы оно стало немного прочнее. Мы позаботились о том, чтобы початок, который мы добавили, вернулся в этот внешний материал. Всякий раз, когда вы складываете две части вместе, вам действительно нужно работать так, чтобы две части сцепились друг с другом, и они просто не отвалились. Мы добавили немного песка спереди, чтобы поддержать эту губу. В зависимости от того, где вы находитесь, вашей окружающей среды, времени года, влажности, это займет 2 недели, 3 недели, 4 недели, может быть, даже немного дольше, чтобы он стал достаточно сухим, чтобы вы начали даже подумайте о том, чтобы прогреть его изнутри.

Пока он сохнет, вы не хотите, чтобы на него попал дождь, поэтому защитите его от непогоды, но не накрывайте его пластиком, чтобы он не мог высохнуть. Итак, вы хотите защитить его от дождя, но дайте ему подышать

Итак, прошло всего около 24 часов с тех пор, как мы были здесь в последний раз, но он достаточно укрепился из-за погоды, поэтому мы смогли продолжить и вытащить часть песка. Я не пошел и не выкопал все это, но я хотел дать ему высохнуть внутри и даже снять часть бумаги, если хотите. Это все равно все сгорит, но мы выкопали его где-то наполовину. Вернемся через пару дней и возьмем еще.

Мы удалили песчаный стержень из этой печи и дали ему высохнуть пару недель, так что он почти готов к запуску. Возможно, вам не придется ждать так долго, если вы строите печь, но если она недостаточно высохнет перед тем, как топить ее, это вызовет растрескивание или, по крайней мере, большее растрескивание, чем обычно, в теле. Даже если вы подождете, как мы, неизбежно произойдет какое-то растрескивание. Не пугайтесь, если трещины особенно велики, вы можете заделать их небольшим количеством песка и глины и дать им высохнуть на месте.

Мы использовали несколько согревающих костров в этой печи, и она хорошо просохла. Мы получили несколько трещин, но в целом мы очень довольны. Стенки этой печи чрезвычайно прочны. Вот кирпичик материала, и чтобы разбить этот материал, требуется много времени, поэтому, если вам нужно внести изменения, вам действительно придется порубить его. Однако, несмотря на всю свою прочность, его все равно нужно защищать от непогоды. Он растворим в воде и просто смоется дождем, поэтому, если нам нужно, чтобы он продержался какое-то время, нам придется построить над ним небольшую крышу.

Обязательно посмотрите вторую часть этого видео, где мы научимся печь хлеб в одной из этих глиняных печей. Знаешь, это выглядит неплохо. Я думаю, что я собираюсь зажечь его.

Нравится:

Нравится Загрузка…

Эта запись была опубликована в Кулинария 18 века, Выпечка, Хлеб, Историческая Кулинария, Видео и помечена саманная конструкция, саманная печь, глиняная печь, печь, примитивная печь. Добавьте постоянную ссылку в закладки.

Сборка дровяной микропечи — пиццаптах

Духовки

Автор PizzaPtah

Сложность: АМАТИЧЕСКИЙ ДЛЯ МАСТЕРА

Время: 3-4 часа (от покупки до сборки)

Температура: Более 900 градусов F

Стоимость материала: $ 200-2505

$ 200-2505

. —

Введение

После того, как я все больше и больше увлекался приготовлением пиццы, быстро стало ясно, что оригинальный и идеальный метод выпечки в высокотемпературной печи необходим для получения той пиццы, которую я искал. .

Более того, такая дровяная печь, в которой можно приготовить или испечь почти все быстро, эффективно и вкусно, пригодится, когда отключится электричество или станет не хватать топлива. Лучше оставаться наготове, чтобы не нужно было готовиться… Просто говорю.

Как вы понимаете, полноразмерная кирпичная печь может стоить от нескольких тысяч до многих десятков тысяч долларов. Что, если бы существовал способ добиться аналогичных результатов за небольшую часть стоимости?

TLDR: Да, оказывается, можно достичь температуры, необходимой для выпечки невероятной пиццы и многого другого, за считанные минуты, и это не сломит банк.

Поискав на YouTube видео с кирпичными печами, я наткнулся на это видео от Chefsteps, в котором шаг за шагом (как следует из их названия) рассказывается, как построить простую кирпичную печь, используя только песок, гравий и сорок семь 8 x 4 x 2 дюймов. обычные глиняные кирпичи и две большие бетонные плиты размером 16 x 24 дюйма для настила и крыши.

Рекламируемый как эффективное, но очень недорогое решение для дорогих кирпичных печей, я решил попробовать. В видео Грант говорит, что вы можете найти материалы в любом хозяйственном магазине, таком как Home Depot или Lowes (если вы живете в США). После того, как я наткнулся на два хозяйственных склада и не нашел подходящих простых кирпичей или брусчатки, я решил перейти к делу и отправиться к своему местному поставщику каменной кладки.

Мне удалось найти нужные мне кирпичи, но у них точно не было бетонной брусчатки, и вместо этого мне порекомендовали термообработанный плитняк. Я немного подозревал, что каменная плита сработает… об этом позже.

Я пришел домой, вытащил около 50 кирпичей и две брусчатки из багажника Camry и начал очень важный процесс создания ровного фундамента из песка и гравия. Как только я это сделал, мне не потребовалось много времени, чтобы построить печь и сложить настил и крышу.

В восторге, у меня было что-то похожее на работающую духовку, и я был готов разжечь первый огонь!

Завершена первая сборка из некачественных материалов. Как вы узнаете, когда вы дешевеете, вы плачете!

Неудачный пожар

После того, как разгорелся огонь и духовка начала нагреваться, казалось, все в порядке. То есть, пока я не услышал первый треск от слишком горячей плиты. «Продавец сказал, что так будет лучше», — подумал я про себя. Но в глубине души я чувствовал, что каменная плита просто не выдержит жары. Этот парень точно знает, через что я прошел… Если бы я только видел его видео перед покупкой камней.

В отличие от него, я не тратил зря время на то, чтобы потушить огонь, чтобы не разлететься осколками раскаленной плиты с моего заднего двора.

Вместо этого я переосмыслил всю концепцию.

Улучшенный дизайн

Этот неудачный эксперимент показал мне, что должен быть лучший способ построить печь. Я провел дополнительные исследования, посмотрел больше видео и пришел к трем выводам:

  1. Хотя это немного дороже, использование более безопасных материалов, таких как бессвинцовый огнеупорный кирпич (кирпич, рассчитанный на температуру более 2500 градусов по Фаренгейту), было бы гораздо лучшим вариантом, чем кирпич. недорогое решение, подобное предложенному в оригинальном видео Chefsteps. Материалы также прослужат дольше и лучше сохранят тепло, поскольку они предназначены для того, чтобы действительно нагреваться.

  2. Чтобы использовать конструкцию из 100% огнеупорного кирпича для настила и крыши, мне пришлось бы создать прочную опору из железа или стали, чтобы удерживать кирпичи.

  3. Большинство людей, у которых есть хорошие идеи и проекты печей, не отдают ей должное, делая лучшую пиццу из возможных (без обид). Если бы они использовали мой рецепт теста!

Еще раз отправившись к поставщику каменной кладки, я загрузил 70 огнеупорных кирпичей (в отличие от 47, необходимых для оригинальной конструкции печи). Разница в цене в то время составляла 1,75 доллара за огнеупорный кирпич против 0,9 доллара.2/обычный кирпич. Общая стоимость кирпичей составила около 125 долларов.

У них не было нужного мне листа стали или железа, поэтому я пошел в Home Depot и прихватил 4 куска стального уголка для передней и задней части настила и крыши и 2 куска листового металла для середины настила и крыши. Они оба были немного длиннее, чем мне нужно, поэтому я использовал удобную и полезную соседскую ленточную пилу, чтобы обрезать их до желаемой длины 28 дюймов. Сталь стоит недешево, и 6 штук стоят около 75 долларов.

После того, как я разобрал первое бедствие и отложил эти кирпичи в сторону, я решил использовать оставшуюся каменную плиту для нижнего слоя печи, чтобы получить ровную поверхность земли, на которой можно было бы разжечь огонь. Если вы заметили в видео Chefsteps, они разжигают огонь прямо поверх гравия. Как же вы сможете эффективно очистить духовку от всего пепла? Пылесос?

Чтобы облегчить управление огнем, я сделал нижний уровень высотой в пять рядов, а не четыре в исходных планах. За исключением этого, подовая печь и задняя система вентиляции остались прежними.

Восстановление с использованием огнеупорного кирпича и стальной опоры.

После того, как я перестроил печь, используя более качественные кирпичи и более рациональные методы, я положил сверху вторую плитку для мощения, чтобы получилась приятная поверхность, чтобы пицца оставалась теплой, когда ее вынимают из печи. Наконец, вместо того, чтобы чередовать полуоткрытые кирпичи, как в оригинальном дизайне, я использовал молоток и долото для кирпичей, чтобы разделить три кирпича на шесть половинок и разместить их, как вы видите на изображении выше.

Раздуйте мой огонь

После нескольких раундов использования духовки, которую я назвал Регина (означает королева по-итальянски; пицца Маргарита предположительно была названа в честь королевы Маргариты Савойской), я нашел лучший способ эффективно получить духовку при температуре, при которой можно испечь пиццу за считанные минуты. Только знайте, чем дальше вперед вы разведете огонь, тем лучше. Вы никогда не сможете разжечь огонь слишком рано, но вы, безусловно, можете начать слишком поздно.

Разжигание огня небольшими деревяшками.

За несколько часов до того, как вы планируете использовать печь, начните с хороших дров и используйте дровокол, чтобы создать более мелкие детали, которые вы можете сложить и зажечь. Мне нравится использовать несколько кирпичей на основании для улучшения потока воздуха под огнем. Как только вы разожжете небольшой огонь, вы можете постепенно добавлять все большие и большие куски, чтобы раздуть пламя.

Цель на этом этапе — собрать как можно больше углей, которые, в свою очередь, будут излучать тепло по всей печи. Как только угли разгорятся, вы просто поддерживаете огонь, добавляя сверху куски дерева.

На этом этапе я создаю угольную ограду меньшего размера из кирпичей и строю частичную стену. Это помогает сохранить тепло, а также хорошо удерживает угли.

Горячие угли внизу + пламя вверху = идеальное обугление корки!

За несколько минут до того, как вы захотите поджечь пиццу, положите на угли небольшую деревяшку и дайте ей зажечь заднее вентиляционное отверстие. Это позволит вашей начинке хорошо пропечься, в то время как палуба будет поддерживать постоянную температуру от углей прямо под ней.

GIF-файл, показывающий, как разжечь огонь перед запуском.

Так и делается, дамы и господа! Если вам нужен рецепт твердого теста для пиццы, который можно использовать в духовке, я также помогу вам.

Я буду рад помочь всем, кто заинтересован в этом дизайне, воплотить его в жизнь. Мои методы могут сэкономить вам время и деньги, которые я потратил, позволяя вам пропустить мои неудачи и создать что-то гораздо более надежное с самого начала.

Если вам интересно и вы хотите узнать больше, я бы хотел услышать от вас, но если вы можете понять это на основе моей информации и ресурсов, которыми я поделился здесь, удачи!

– ПиццаПта

Дровяная печь

ПиццаПтах

Собери печь для пиццы дома

Введите ключевые слова для поиска

Главные новости дня

1

Термоядерный реактор только что нагрелся в 7 раз сильнее, чем солнце

2

Как с помощью математики построить идеальный костер

3

Сборка табурета-стремянки из обрезков дерева

4

Как контролировать непослушную плазму в реакторе токамак

5

ВВС хотят списать F-22 Raptor

Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Мы можем заработать комиссию, если вы покупаете по ссылке. Как мы тестируем снаряжение.

Выпекайте свои любимые пироги в любом месте с помощью этой портативной печи, которую мы разработали.

По Брэдли Форд

Брэдли Форд

Популярность печей для пиццы в последние годы резко возросла. Мы протестировали несколько из них и поняли, почему. Хорошая печь для пиццы может приготовить фантастическую домашнюю пиццу менее чем за две минуты, и вы можете сделать ее так, как вам нравится. Это особенно удобно, если члены вашей семьи никогда не соглашаются на начинку. За 10 минут вы можете испечь три пирога размером от 12 до 14 дюймов. Каждый получает то, что хочет.

Во время одного раунда тестирования мы задумались: насколько сложно будет сделать собственную портативную печь для пиццы? Есть много планов для кирпичных печей для пиццы, но не слишком много для небольших, портативных печей, работающих на пропане, которые вы можете использовать где угодно: во внутреннем дворике, на барбекю у друга или даже в кемпинге. Итак, мы запустили этот проект печи для пиццы своими руками. Корпус сделан из матовой нержавеющей стали, которую мы нашли на нашей местной свалке, а камень для пиццы поставляется с Amazon. Изготовление горелки было самой сложной частью и требовало повторных попыток, чтобы заставить ее работать достаточно хорошо, чтобы камень для пиццы прогрелся до температуры.

Брэдли Форд

Если вы хотите выполнить этот проект, мы перечислили материалы и инструменты для него ниже. Полезно иметь пару специализированных инструментов, таких как металлогибочный пресс и ленточная пила, но они не обязательны. Я использовал тиски и металлический пруток для зажима и гибки листового металла в течение многих лет — наличие тормоза для этой работы было роскошью. И хотя ленточная пила или ножницы для листового металла облегчают резку, существует множество других вариантов резки листового металла. Отрезные круги на угловых шлифовальных машинах и диски для циркулярных пил, предназначенные для металла, — это всего лишь две возможности. Одно предостережение: если вы используете нержавеющую сталь, некоторые режущие инструменты могут нагреться и обесцветить покрытие.

Посох

Необходимые материалы

  • Камень для пиццы 14” x 16”
  • Газовый шаровой клапан 3⁄8” FIP
  • 3⁄8” латунный ниппель
  • 3⁄8” x 6” 9 латунная труба Латунный трубный ниппель ⁄8” x 4”
  • Латунная трубная заглушка 3⁄8”
  • Раструб 3⁄8” x 3⁄8” Муфта FPT
  • Желтая PTFE уплотнительная лента для газопровода
  • Форсунки пропана, набор из 4 шт.
  • Регулируемый пропановый регулятор 4 фута 0–20 фунтов на квадратный дюйм
  • Заклепки из нержавеющей стали, 1/8” x 3/8” (x150)
  • Универсальный запальник для гриля
  • Удлиненный запальный электрод
  • 1-дюймовая керамическая изоляция
  • 2 фута x 4 фута, калибр 22, матовый листовая сталь из нержавеющей стали (x2)
  • 2 фута x 3 фута 20-го калибра, матовая листовая сталь из нержавеющей стали

    Необходимые инструменты

    • 36-дюймовый гибочный пресс для металла
    • Ленточная пила с режущим диском по металлу или циркулярная пила по металлу режущее лезвие
    • Metal cutting shears
    • Pop rivet gun
    • Belt grinder
    • Metal files
    • Sheet metal finishing hammer
    • Bench vise
    • Pipe wrench
    • Assorted wrenches
    • C clamps
    • Step drill bits
    • Drill bit index
    • Дрель
    • Паяльник
    • Универсальный нож

      Сборка пола и внутренних стен печи для пиццы

      Сборка кронштейна горелки

      Сборка горелки

      Перед сборкой горелки необходимо выполнить несколько действий. Во-первых, вам нужно просверлить и нарезать 6-дюймовый латунный патрубок, чтобы вы могли установить пропановые форсунки. Просверлите четыре отверстия диаметром 17⁄64 дюйма на расстоянии 1 1⁄4 дюйма друг от друга, затем нарежьте в них резьбу с помощью метчика 5⁄16–24. Следующее, что вам нужно сделать, это просверлить крошечное отверстие в пропановой форсунке с помощью сверла диаметром 5/64 дюйма.

      Сборка пола и внутренних стен печи

      Установка изоляции и установка наружных панелей печи

      Установка ножек

      Установка горелки

      Установка кожуха горелки

      После того, как мы закончили строительство печи для пиццы, мы обнаружили, что горелка чувствительна к ветру , время от времени толкая пламя в спину. Итак, мы добавили этот впускной колпак, который защищает горелку и создает лучшую тягу, чтобы пламя направлялось туда, куда оно должно идти. При использовании духовки лучше ориентировать заднюю часть духовки по направлению ветра.

      Использование вашей печи для пиццы

      Bradley Ford

      Чтобы запустить печь для пиццы в первый раз, подсоедините регулируемый регулятор к баллону с пропаном и к штуцеру на горелке. Выключите регулируемый регулятор, откройте клапан на баллоне с пропаном и откройте газовый клапан на духовке. Медленно поворачивайте регулятор, пока не услышите выходящий газ, затем нажмите на запальник. После того, как вы услышите, как загорается горелка, вы можете заглянуть внутрь и отрегулировать пламя, пока оно не будет касаться верхней части дверцы печи для пиццы спереди. Дайте ему прогореть около 25 минут или около того, прежде чем использовать его в первый раз. Обычно на разогрев уходит около 15 минут, в зависимости от температуры и ветра.

      А теперь готовь пиццу!

      Брэдли Форд Редактор тестов Брэд Форд провел большую часть своей жизни, используя инструменты для починки, сборки или изготовления вещей.

      Лучшая новая технология на IFA 2022

      Сборка табурета-стремянки из обрезков дерева


      Китай планирует три миссии по добыче полезных ископаемых на Луне


      Россия покупает оружие у Северной Кореи


      ВВС хотят списать F-22 Raptor

      Япония строит самые большие военные корабли в Азии



      Что такое квадрат скорости и как его использовать

      Вырежьте деревянный табурет своими руками из бревна


      Мероприятие Apple осенью 2022 года


      Мифы об атаке Пентагона 11 сентября: развенчаны


      Как построить глиняную печь из природных материалов (кроме нескольких кирпичей) | Green Wiki

      carВот как я и несколько друзей из http://sites. google.com/site/permaship1/Home построили «глиняную печь», «традиционную глиняную печь», «печь на дровах», «печь для пиццы» и «традиционная хлебная печь» или как вы хотите это назвать (!) на нашей недавно приобретенной земле. Самое замечательное в строительстве печи на земле было то, что большинство материалов, необходимых для строительства, были прямо там. Вода, песок [1] d галька из реки, камни с окрестных гор и глина из земли. На самом деле единственным материалом, использованным для строительства не с участка, были старые кирпичи. Весь процесс от сбора материалов до дегустации первых приготовленных кусочков был полностью удовлетворительным. Вот фотографии и инструкции для вас, если вы хотите попробовать.

      Содержимое

      • 1 Что вам понадобится? Не удалось проанализировать (синтаксическая ошибка): {\ displaystyle how do u want \ textbf}
      • 2 Шаг 1: Создание базы
      • 3 Шаг 2: Создание формы из песка
      • 4 Этап 3: Подготовка глины и нанесение глины на песчаную форму
      • 5 Шаг 4. Вырежьте дверь и вычерпайте песок
      • 6 Шаг 5: Дайте высохнуть!!! И исправить и взломать
      • 7 Шаг 6: Зажгите огонь
      • 8 Шаг 7: Выпечка
      • 9 Несколько слов о взломе
      • 10 НАКОНЕЧНИКИ

      Что вам понадобится? Не удалось разобрать (синтаксическая ошибка): {\ displaystyle how do u want \ textbf}

      Печь можно построить из различных материалов, список ниже включает материалы, которые мы использовали. Материалы

      • Речной/пляжный или строительный песок
      • Глина
      • Большие камни для основания
      • Н 2 О
      • Щебень / галька / хардкор
      • Обычный строительный кирпич для основания печи
      • Старые газеты
      • Дрова для топки в печи

      Оборудование

      • Тачка
      • Ковши
      • Брезент или толстая пластиковая пленка
      • Лопата
      • Духовный уровень
      • Большой нож
      • Руки и ноги!
      • Резиновые сапоги или другие прочные ботинки

      Прелесть строительства собственной глиняной печи в том, что это можно сделать с использованием металлолома и вторсырья, в нашем случае из местных природных материалов. Вам вообще не нужно ничего на это тратить, кроме немного своего времени и времени ваших друзей или семьи.

      Шаг 1: Строительство основания

      Очень важно построить хорошее, прочное, плотное и хорошо изолированное основание. Чтобы духовка работала, она должна поглощать как можно больше тепла и нагреваться до нужной температуры… потеря тепла только замедлит процесс. Выкопать фундамент. Глубина 40 см, 125 см x 125 см. Размеры зависят от того, насколько большой вы хотите сделать свою духовку. Этот размер даст вам семейную духовку [1] Заполните фундамент щебнем, мы использовали гальку из реки, но подойдет любой каменный щебень. [2] Поместите большие камни (с раствором или без него) в круг и заполните круг речной галькой или другим щебнем, а затем постройте еще одно кольцо поверх него, пока не построите каменную круглую стену, заполненную щебнем около 2 футов. высокий. Сожмите засыпку, утоптав ее, а затем засыпьте сверху песком и выровняйте. [3] Поместите кирпичи ровно поверх песка, убедившись, что у вас есть 2 кирпича, свисающих с того места, где будет дверца духовки. Это поможет легко удалить угли и сделает хорошую полку. [4] Прикрепите кирпичный пол печи к каменному основанию с помощью глины. [5] После того, как печь будет построена, ее нельзя будет переместить, поэтому тщательно спланируйте место ее установки. Подумайте о близости к еде и воде, откуда дует преобладающий ветер (лучше, чтобы дверь была обращена в другую сторону) и укрытии от непогоды.

      Шаг 2: Создание формы из песка

      Чтобы получить форму купола, вам понадобится форма, шаблон или форма для поддержки глины, мы решили построить форму из песка. Просто создайте купол из песка такого размера, какой вы хотите, чтобы была внутренняя часть вашей духовки. 907:44 Когда песчаная форма будет готова, накройте ее влажной газетой для подготовки к глине. Мы забыли сделать фото на этом этапе, но вы можете увидеть идею на фотографии ниже, сделанной из другого проекта [6]

      Этап 3: Подготовка глины и нанесение глины на песчаную форму

      Поиск подходящей смеси [7] После взятия 6 образцов почвы с окружающей земли нам посчастливилось найти подходящую глинистую почву. готов использовать. [8] 4 образца содержали слишком много ила и мало глины, а 1 смесь была почти чистой глиной. Однако с илом нельзя работать, если у вас есть хороший источник глины, все, что вам нужно сделать, это добавить правильное количество песка, чтобы сделать его пригодным для использования. Существуют различные простые тесты, которые можно провести, чтобы найти правильную смесь. Испытание на падение Смешайте немного смеси или почвы с небольшим количеством воды, затем возьмите горсть смеси и скатайте из нее небольшой шарик. Всегда добавляйте небольшое количество воды, так как очень влажная смесь не даст истинного впечатления от вашей смеси, пока она немного не высохнет. # Держите руку прямо перед собой на уровне плеч.

      1. Бросьте глиняно-песчаный шар на твердую землю перед собой.

      Мяч должен прочно держаться вместе. Если он расплескивается, смесь слишком влажная или у вас слишком много глины, и вы должны добавить больше песка, чтобы немного подсушить ее. Если шарик разваливается на куски, значит он слишком сухой или в смеси слишком мало глины, поэтому вам нужно добавить больше глины или воды. Простой! Когда вы сжимаете шарик рядом с ухом, вы должны слышать, как песчинки трутся друг о друга, если вы не можете добавить больше песка, пока не сможете, и повторите тест. Когда вы будете удовлетворены, у вас будет правильная смесь, и вы сможете приступить к ее приготовлению для духовки, которая в основном состоит из разбивания комков и добавления воды. [9] Теперь можно приступить к строительству стен глиняной печи. Эта часть процесса очень важна, и ее не следует торопить. То, что вы стремитесь сделать, это следовать форме песчаной формы, фактически не оказывая на нее никакого реального давления, так как в противном случае вы рискуете деформировать свою песчаную форму и в конечном итоге получить забавную форму, которая была в случае с нашей попыткой, но мы получили там в конце концов. [10] Лучше всего брать куски глины по одному, работая снизу вверх и постепенно продвигаясь вокруг печи. Убедитесь, что вы привязываете каждый кусок глины к тому, к которому вы его добавляете, и оказываете сильное давление на глину (но не на песок!). [11]’ Убедитесь, что вы сохраняете одинаковую толщину повсюду, мы сделали это, выбрав количество пальцев желаемой толщины и убедившись, что они имеют одинаковую толщину по всему периметру. После этого разгладьте поверхность духовки. [12]

      Шаг 4. Вырезание дверцы и выгребание песка

      После того, как вы дадите духовке немного затвердеть и нанесете несколько украшений, вам нужно будет вырезать дверцу. Ключевое магическое число здесь — 63. Высота дверцы должна составлять 63% высоты внутренней части духовки. Если вы сделаете дверь короче, дым не будет выходить и задушит огонь. Если вы сделаете дверь слишком высокой, огонь будет гореть слишком быстро и терять тепло. Это ключевая часть процесса, поэтому уделите время планированию размера вашей духовки. 907:45

      После того, как вы это сделаете, вырежьте дверцу острым ножом и дайте духовке еще немного постоять еще около 3 часов. [13] Теперь вы готовы снять дверь и вычерпать песок. Туда была вложена газета, так как она будет прилипать к глине и является хорошим индикатором того, что вы достигли глины и вам не нужно копать дальше, чтобы удалить песок. Нет необходимости удалять газету, если только она не отрывается легко, так как она сгорит, когда вы впервые зажжете духовку. [14] Если у вас хватит терпения и пока духовка внутри еще мягкая, разгладьте глиняную поверхность пальцами, как вы это делали снаружи.

      Шаг 5: Дайте высохнуть!!! И починка, и трещины

      Мы не можем не подчеркнуть, насколько важно дать духовке время высохнуть. Будьте терпеливы! Если, как и мы, вы решите разжечь огонь слишком рано, вы рискуете вызвать новые трещины и сделать печь более хрупкой, поэтому дайте ей неделю, чтобы она высохла естественным путем.

      Трещины в духовке неизбежны. См. ниже раздел о трещинах. Не беспокойтесь об этом, просто залатайте их свежей глиной, оставшейся после постройки печи. Это не повлияет на то, как духовка будет работать так сильно, поэтому вам не нужно терять сон из-за этого.

      Шаг 6: Зажгите огонь

      Вот оно!! Вы проделали всю работу, потратили время на то, чтобы дать ему высохнуть, и теперь оно должно быть очень твердым, сухим и сильным. Он тоже немного уменьшился, но не стоит беспокоиться.

      Мы используем различные дрова для топки печи .

      Убедитесь, что древесина:
      – Сухая и хорошо выдержанная: если древесина не сухая, она попадет в печь, что замедлит ее нагрев, а также может повредить печь.- Необработанный: При использовании обрезков древесины убедитесь, что она не подвергалась обработке, так как некоторые химикаты, используемые при обработке древесины, очень вредны, и вы не хотите, чтобы они находились рядом с вашей едой.

      – Маленький: Убедитесь, что вы обрезали древесину так, чтобы она была размером с растопку. Мы слышали разные советы о том, какие виды древесины сжигать и т. д., но по нашему опыту, чем меньше древесина, тем быстрее она будет гореть и, следовательно, тем быстрее будет отдавать свое тепло, чего мы и хотим.

      Шаг 7: Выпечка

      Готово! Вам нужно будет вырезать какую-то дверцу для духовки, и эмпирическое правило заключается в том, что, хотя вы можете приготовить пиццу в духовке, подтолкнув все угли к краям и быстро очистив основание, вы, как правило, получаете духовку. очень жарко, уберите огонь, положите хлеб и закройте его дверцей, если печете хлеб или буханки.

      Несколько слов о взломе

      Без паники!!

      Растрескивание – естественный процесс. Растрескивание произойдет в большей или меньшей степени, в зависимости от того, сколько воды вы добавили в глину, чтобы сделать ее достаточно мягкой для работы, и от того, как быстро печь высохнет.

      По мере высыхания глина сжимается, печь немного усаживается и может появиться трещина.

      Во избежание растрескивания не торопите процесс высыхания и уделяйте ему как можно больше времени. Не пытайтесь высушить духовку, разжигая в ней небольшой огонь , если только вас не поджимает время; и если светит солнце, подумайте о том, чтобы накрыть духовку, чтобы она сохла в тени.

      Как только духовка станет сухой, используйте немного глины, которую вы оставили, и заполните щели. Возможно, вам придется повторить этот процесс несколько раз, так как глина, которой вы будете заполнять трещины, скорее всего, сама растрескается. Не теряйте терпения, в конце концов все уладится.

      ПОЛЕЗНЫЕ СОВЕТЫ

      Это всего лишь несколько советов, которые мы подобрали в процессе работы, и решили поделиться ими с вами.

      – Тщательно спланируйте размер вашей духовки, убедившись, что вы измерили высоту вашей формы из песка, когда это будет сделано, чтобы вы могли определить, какой высоты должна быть дверца.

      – Убедитесь, что у вас есть запас глины, чтобы заполнить трещины.

      – Убедитесь, что все ваши дрова для сжигания готовы, обрезаны по размеру и высушены.

      – Приобретите себе один из этих термометров для духовки, чтобы вы могли поместить их в духовку и следить за температурой – Вы можете добавить дополнительные изолирующие слои глины и соломы, как только первый слой полностью высохнет. Это позволит сохранить внутреннюю температуру для более длительного макета и некоторых материалов из оригинального источника http://www.thethoughtfulbreadcompany.com/building_clay_oven.php Другие источники с полезной информацией http://clayoven.wordpress.com/2008/08/29/1-building-a-clay-oven-the-basics/ Безусловно, это самый последовательный источник информации, который я смог найти на web, здесь вы найдете очень краткий отчет об опыте Саймона. http://www.regia.org/ovens.htm Интересная альтернатива

      1. ↑ как ты ешь?

      Как построить печь

      Материалы:

    1. План. Источник: pinimg.com Очевидно, что первым и самым важным шагом является планирование.
    2. Создать базу. Источник: Traditionaloven. com В качестве топлива вы собираетесь использовать дрова, поэтому ваша база должна быть прочной и пожаробезопасной.
    3. Используйте опоры.
    4. Крышка Основание.
    5. Разложите кирпичи.
    6. Создать арку.
    7. Изготовление дымоходов.
    8. Покройте внешнюю часть цементом.
    9. Удаление песка и опор.
    10. через

      Связанный вопрос

      Как сделать печь?

    11. Шаг 1: Составьте план.
    12. Шаг 2: Соберите материалы.
    13. Шаг 3: Постройте фундамент.
    14. Шаг 4: Утепление пола печи.
    15. Шаг 5: Постройте пол печи.
    16. Шаг 6: Сформируйте внутреннюю часть духовки.
    17. Шаг 7: Создайте тепловой слой.
    18. Шаг 9: Вырежьте дверь.
    19. через

      Как построить наружную печь?

    20. Соберите основу для стола. Самая простая приподнятая печь — это печь, построенная на деревянном столе.
    21. Изоляция столешницы. Важно остановить распространение тепла от дна печи к основанию.
    22. Положить кирпичный пол.
    23. Нарисуйте мелом круг.
    24. Сформируйте песчаный купол.
    25. Сделать газетный слой.
    26. Лепить глиняный купол.
    27. Разрежьте дверцу духовки.
    28. через

      Можно ли сделать печь из цемента?

      В зависимости от местоположения вам может потребоваться начать с укладки бетонного фундамента. Опоры для вашей печи могут быть сделаны из бетона, газобетона, кирпича или даже старых железнодорожных шпал, но они должны быть прочными и ровными, так как печь будет тяжелой. через

      Как построить каменную печь? (видео)

      Что можно использовать вместо духовки?

      5 Приборы, которые можно использовать вместо плиты

    29. Мультиварка. Мультиварка: одно из лучших изобретений, известных домашним поварам.
    30. Конвекционная/паровая печь. Конвекционная/паровая печь позволяет быстрее готовить пищу при более высоких температурах.
    31. Микроволновая печь.
    32. Варочная панель/переносная горелка.
    33. Вафельница.
    34. через

      Какие бывают печи?

      Различные модели духовых шкафов. Какой тип подойдет вам лучше всего?

    35. Обычные электрические духовки.
    36. Обычные газовые духовки.
    37. Конвекционные печи.
    38. Конвекционные печи Wolf.
    39. Встраиваемые конвекционные печи Wolf.
    40. Микроволновые печи.
    41. Конвекционные микроволновые печи.
    42. Конвекционные микроволновые печи Wolf.
    43. через

      На чем вы готовите пиццу в духовке?

      Установите решетку духовки в среднее положение и разогрейте духовку до 450°F . Поместите пиццу на среднюю решетку. Не используйте сковороду или противень для выпечки пиццы. Выпекайте 8-12 минут или пока пицца не станет золотисто-коричневой. via

      Как построить печь для хлеба на заднем дворе? (видео)

      Безопасна ли печь для бетона?

      Бетонный кирпич может повредить только головой. Вы все равно не хотите использовать их в своей духовке, но не по состоянию здоровья. Портландцемент начинает разлагаться при 500 градусах. Фактический огнеупорный кирпич содержит кремнезем в различных пропорциях, но 100% безопасный (кроме перевернутой головы) и пригодный для приготовления пищи. via

      Как сделать бетон жаростойким?

      Распределите материалы в пропорции 3:2:2:0,5 , чтобы у вас было 3 части гравия, 2 части песка, 2 части огнеупорного цемента и 0,5 части гашеной извести. Соблюдайте это соотношение независимо от объема огнеупорного бетона, который вы будете производить. via

      Из какого материала лучше всего построить печь для пиццы?

      Лучшим огнеупорным материалом для печей является огнеупорная глина , НЕ огнеупорный цемент или конгломераты, такие как Micromesh.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
